| Märke | STIHL |
| Modell | GHE 355 |
| Produkttyp | Elektrisk trädgårdskvarn |
| Mått (L x B x H) | 122 x 50 x 141 cm |
| Vikt | 30 kg (standardversion) |
| Matningsspänning | 230 V ~ (50 Hz) |
| Effektförbrukning | 2500 W (standard), 2000 W (GB/CH) |
| Maximal gren diameter | 35 mm |
| Motorns nominella varvtal | 2750 varv/min |
| Ljudtrycksnivå (L_pA) | 94 dB(A) |
| Garanterad ljudeffektnivå | 100 dB(A) |
| Skyddsklass | I |
| Skyddstyp | IPX4 (skyddad mot stänk) |
| Material som kan krossas | Mjukt avfall (löv, skal) och hårt avfall (grenar, häckar) |
| Trattkapacitet | Stor tratt för greniga grenar |
| Skärsystem | Knivskiva med kombinationsknivar, vingknivar och hackknivar |
| Knivunderhåll | Möjlig slipning, regelbunden kontroll av slitage |
| Säkerhetsanordningar | Återstartsblockering, låsning, retarderingsbroms, skyddskåpor |
| Termiskt skydd | Överbelastningsrelä med automatisk avstängning |
| Hjuldiameter | 250 mm |
| Vanliga reservdelar | Knivskiva (6011 700 5100), knivar (flera referenser) |
| Garanti och reparerbarhet | Underhåll rekommenderas hos auktoriserad återförsäljare, reservdelar finns |
Vanliga frågor - GHE 355 STIHL
Användarfrågor om GHE 355 STIHL
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Hyvel i PDF-format gratis! Hitta din manual GHE 355 - STIHL och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. GHE 355 av märket STIHL.
BRUKSANVISNING GHE 355 STIHL
Slå på kompostkvernen 187
Slå av kompostkvernen 187
Bryter for forhåndsinnstilling 187
Kverning 188
Vedlikehold 188
Rengjøring 188
Serviceintervaller 188
med sandaler när du arbeider.
10.5 Slå på kompostkvernen
Det må ikke finnes noe kvernet materiale i maskinen när den slås på, siden dette kan slynges ut.
10.6 Slå av kompostkvernen
Slå ikke av den elektriske motoren før maskinen er tom for kvernet materiale. Ellers kan knivskiven blokkeres när maskinen tas i bruk igjen.
1 Sette på knivskiven
- Sett knivskiven (1) på knivfestet. Vær oppmerksom på fortanningen til knivfestet.
- Sett tilbake läseanordningen (⇒ 11.7)
19. Serviceplan

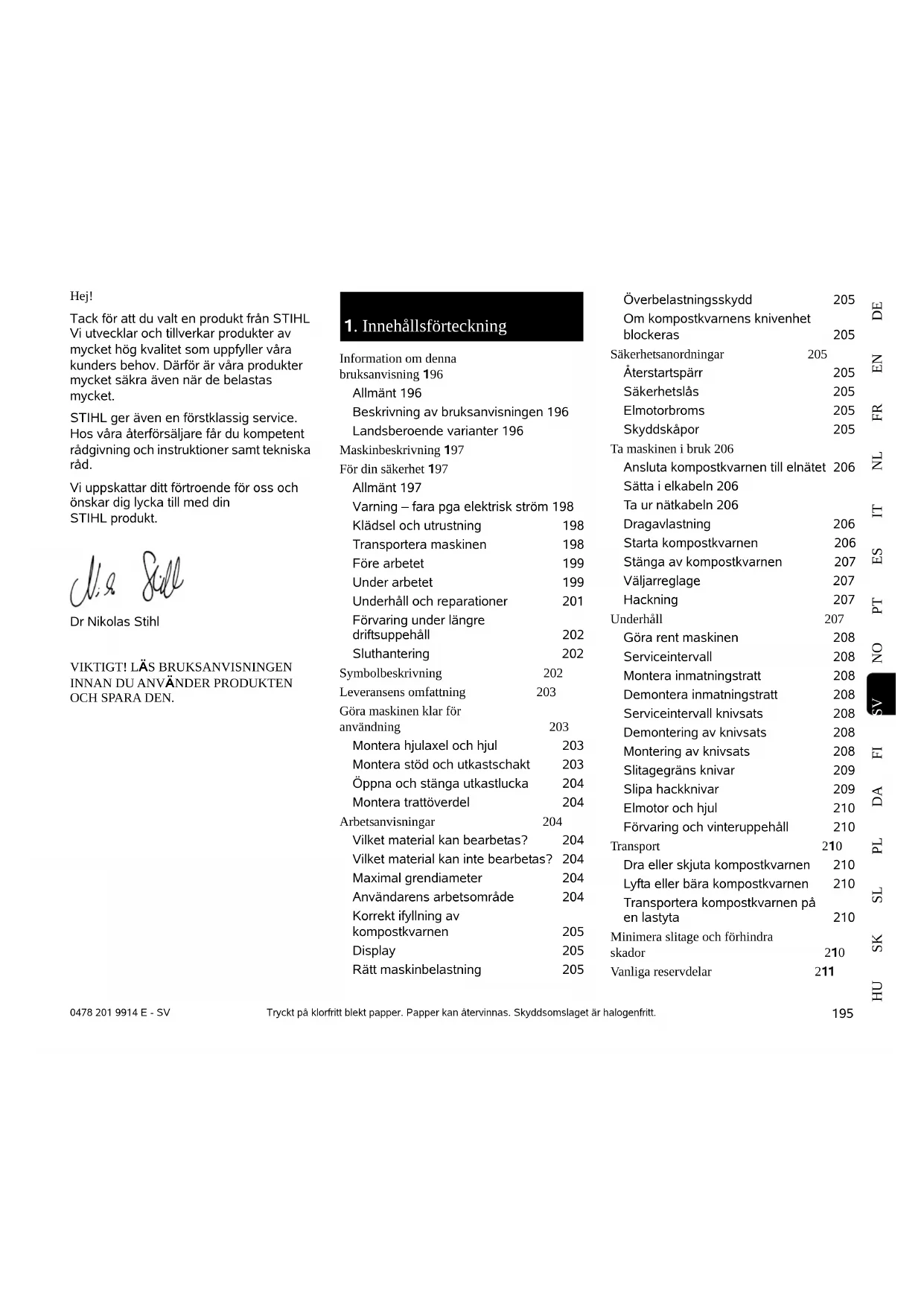

Tack för att du valt en produkt från STIHL Vi utvecklar och tillverkar produkter av mycket hög kvalitet som uppfyller våra kunders behov. Därför är våra produkter mycket säkra även när de belastas mycket.
STIHL ger även en förstklassig service. Hos våra återförsäljare får du kompetent rådgivning och instruktioner samt tekniska råd.
Vi uppskattar ditt förtroende för oss och önskar dig lycka till med din STIHL produkt.
Dr Nikolas Stihl
VIKTIGT! LÄS BRUKSANVISNINGEN INNAN DU ANVÄNDER PRODUKTEN OCH SPARA DEN.
1. Innehållsförteckning
Information om denna
bruksanvisning 196
Allmänt 196
Beskrivning av bruksanvisningen 196
Landsberoende varianter 196
Maskinbeskrivning 197
För din säkerhet 197
Allmänt 197
Varning – fara pga elektrisk ström 198
Klädsel och utrustning 198
Transportera maskinen 198
Före arbetet 199
Under arbetet 199
Underhåll och reparationer 201
Förvaring under längre driftsuppehåll 202
Sluthantering 202
Symbolbeskrivning 202
Leveransens omfattning 203
Göra maskinen klar för användning 203
Montera hjulaxel och hjul 203
Montera stöd och utkastschakt 203
Öppna och stänga utkastlucka 204
Montera trattöverdel 204
Arbetsanvisningar 204
Vilket material kan bearbetas? 204
Vilket material kan inte bearbetas? 204
Maximal grendiameter 204
Användarens arbetsområde 204
Korrekt ifyllning av
kompostkvarnen 205
Display 205
Rätt maskinbelastning 205
Överbelastningsskydd 205
Om kompostkvarnens knivenhet blockeras 205
Säkerhetsanordningar 205
Återstartspärr 205
Säkerhetslås 205
Elmotorbroms 205
Skyddskåpor 205
Ansluta kompostkvarnen till elnätet 206
Sätta i elkabeln 206
Ta ur nätkabeln 206
Dragavlastning 206
Starta kompostkvarnen 206
Stänga av kompostkvarnen 207
Väljarreglage 207
Hackning 207
Underhåll 207
Göra rent maskinen 208
Serviceintervall 208
Montera inmatningstratt 208
Demontera inmatningstratt 208
Serviceintervall knivsats 208
Montering av knivsats 208
Slitagegräns knivar 209
Slipa hackknivar 209
Elmotor och hjul 210
Förvaring och vinteruppehåll 210
Transport 210
Dra eller skjuta kompostkvarnen 210
Lyfta eller bära kompostkvarnen 210
Transportera kompostkvarnen på en lastyta 210
Minimera slitage och förhindra
skador 210
Vanliga reservdelar 211
Miljöskydd 211
Sluthantering 211
Tillverkarens
konformitetsdeklaration 211
EU-konformitetsdeklaration – kompostkvarnar STIHL GHE 355.0, GHE 375.0 211
Tekniska data 212
REACH 213
Felsökning 213
Serviceschema 214
Överlämningsbekräftelse 214 Servicebekräftelse 214
2. Information om denna bruksanvisning
2.1 Allmänt
Denna bruksanvisning är en original bruksanvisning från tillverkaren enligt EG-riktlinjen 2006/42/EC.
STIHL arbetar ständigt med att vidareutveckla sitt produktutbud. Vi förbehåller oss därför rätten till ändringar av design, teknik och utrustning. Inga anspråk grundade på uppgifter och bilder i denna bruksanvisning kan därför ställas.
I denna bruksanvisning beskrivs ev. modeller som inte finns tillgängliga i alla länder.
Denna bruksanvisning är upphovsrättsskyddad. Alla rättigheter förbehållna, särskilt då rätten till kopiering, översättning och bearbetning med elektroniska system.
2.2 Beskrivning av bruksanvisningen
Bilder och text beskriver vissa arbetsmoment.
Samtliga bildsymboler, som finns på maskinen, förklaras i denna bruksanvisning.
Blickriktning:
Blickriktning vid användning vänster och höger i bruksanvisningen: Användaren står bakom maskinen (arbetsposition).
Kapitelhänvisning:
En pil hänvisar till motsvarande kapitel och underkapitel med ytterligare förklaringar. Följande exempel visar en hänvisning till ett kapitel: (⇔ 4.)
Märkning av textavsnitt:
De beskrivna anvisningarna kan vara markerade som i följande exempel.
Arbetsmoment som kräver att användaren ingriper:
- Lossa skruven (1) med en skruvmejsel, aktivera spaken (2) ...
Allmänna uppräkningar:
- Användning av produkten för sport- eller tävlingsändamål
Text med extra betydelse:
Textavsnitt med extra betydelse markeras med en av följande symboler, för att ytterligare framhäva dem i bruksanvisningen.
Fara!
Risk för olycksfall och allvarliga personskador. Ett visst förhållningssätt krävs eller bör undvikas.
Varning!
Risk för personskador. Ett visst förhållningssätt förhindrar möjliga eller sannolika personskador.
Var försiktig!
Lätta personskador resp. sakskador kan förhindras med ett visst förhållningssätt.
Anvisning
Information om hur du bättre använder maskinen och undviker möjlig felhantering.
Text med bildreferens:
Bilder som förklarar hur maskinen används finns alldeles i början av bruksanvisningen.
Kamerasymbolen kopplar samman bilderna på bildsidorna med motsvarande textavsnitt i bruksanvisningen.
2.3 Landsberoende varianter
STIHL levererar maskinerna med olika kontakter och strömbrytare, beroende på vilket land maskinen ska levereras till.
På bilderna visas maskiner med eurokontakter. Nätanslutningen av maskiner med andra kontakter sker på liknande sätt.
3. Maskinbeskrivning
1 Grundmaskin
2 Trattunderdel
3 Handtag
4 Trattöverdel
5 Låsskruvar
6 Utkastschakt
7 Rörstöd
8 Hjul
9 Strömbrytare
10 Dragavlastning
11 Nätkontakt GHE 355
12 Nätkontakt GHE 375
13 Typskylt med maskinnummer
4. För din säkerhet
4.1 Allmänt
Föreskrifterna för undvikande av olycksfall måste ovillkorligen följas under arbetet med maskinen.
Hela bruksanvisningen måste läsas noggrant före den första idrifttagningen. Förvara bruksanvisningen på ett säkert
ställe för senare referens.
Dessa säkerhetsåtgärder är viktiga för din säkerhet. Anvisningarna kan dock inte täcka alla situationer. Använd maskinen med sunt förnuft och ansvarsfullt. Tänk på
att användaren är ansvarig för skador som drabbar andra personer och deras egendom.
Bekanta dig med reglagen och hur maskinen används.
Maskinen får endast användas av personer som har läst bruksanvisningen och som känner till hur maskinen ska hanteras. Användaren måste själv se till att få praktiska instruktioner av en fackkunnig person före den första idrifttagningen. Användaren måste av försäljaren eller en annan fackkunnig person få instruktioner om hur maskinen används på ett säkert sätt.
Instruktionerna som användaren får bör innehålla information om att man måste vara ytterst försiktig och koncentrerad när man använder maskinen.
Det finns alltid kvar en restrisk även om du hanterar maskinen enligt föreskrift.
Risk för kvävning!
Risk för kvävning om barn leker med förpackningsmaterialet. Håll förpackningsmaterialet borta från barn.
Lämna resp. låna endast ut maskinen inklusive alla tillsatsredskap till personer som redan känner till denna modell och hur den ska hanteras. Bruksanvisningen är en del av maskinen och måste alltid skickas med.
Se till att användaren inte har nedsatt fysisk, sensorisk eller mental förmåga att använda maskinen. Om användaren har nedsatt fysisk, sensorisk eller mental förmåga får användaren endast använda den under uppsikt eller efter instruktioner av en ansvarig person.
Se till att användaren är myndig eller utbildas i ett yrke under uppsikt enligt nationella regler.
Använd endast maskinen om du är utvilad och i god fysisk och psykisk kondition. Om du har problem med hälsan bör du fråga din läkare om du får använda maskinen. Använd inte maskinen om du har druckit alkohol, tagit droger eller medicin som påverkar reaktionsförmågan.
Maskinen är konstruerad för privat bruk.
Varning – risk för olycksfall!
STIHL kompostkvarnar är lämpliga för att finfördela grenmaterial och växtrester. Annan användning är inte tillåten och kan vara farlig eller orsaka skador på maskinen.
Kompostkvarnen får inte användas (ofullständig uppräkning):
- för annat material (t.ex. glas, metall)
- för arbeten som inte beskrivs i denna bruksanvisning
- för tillverkning av livsmedel (t.ex. iskross, mäsk).
Av säkerhetsskäl är varje förändring på maskinen, utom montering av tillbehör som har godkänts av STIHL, otillåten och medför att garantianspråket går förlorat. Information om godkänt tillbehör får du hos din STIHL servande fackhandel.
Manipulering av maskinen, som förändrar effekten eller varvtalet på förbränningsmotorn resp. elmotorn, är absolut förbjuden.
Föremål, djur eller personer, särskilt barn, får inte transporteras med maskinen.
Var extra försiktig vid användning i offentliga anläggningar, parker, idrottsanläggningar, längs vägar och inom jord- och skogsbruk.
Släpp maskinen endast när den står på en plan yta och inte kan rulla iväg av sig själv.
4.2 Varning – fara pga elektrisk ström
Varning! Risk för elektrisk stöt!
Speciellt viktiga för den elektriska säkerheten är elkabel, elkontakt, strömbrytare och
anslutningskabel. Skadade kablar, anslutningar och kontakter eller anslutningskablar som inte motsvarar föreskrifterna får inte användas, för att undvika risken för elektriska stötar.
Kontrollera därför anslutningskabeln regelbundet beträffande skador eller åldrande (skörhet).
Maskinen får endast tas i bruk med avlindad elkabel.
Vid användning av en kabeltrumma måste den alltid lindas av helt innan den används.
Använd aldrig en skadad förlängningskabel. Byt ut skadade kablar mot nya och reparera inte förlängningskablarna.
Koppla omedelbart bort elkabeln resp. förlängningskabeln från strömförsörjningen om elkabeln resp. förlängningskabeln skadas under drift. Ta aldrig i en skadad elkabel resp. förlängningskabel.
Använd inte maskinen med skadade eller utslitna kablar. Kontrollera särskilt nätanslutningskabeln beträffande skador och åldrande.
Underhålls- och reparationsarbeten på nätkablar får bara utföras av särskilt utbildad fackpersonal.
Risk för elektrisk stöt!
Anslut inte en skadad kabel och ta inte i en skadad kabel, innan den kopplats från elnätet.
Knivenheterna (knivarna) får inte vidröras förrän maskinen kopplats från elnätet.
Se alltid till att elkablarna som används är tillräckligt säkrade.
Arbeta inte i regn och våt miljö.
Använd endast fuktisolerade förlängningskablar avsedda för utomhusbruk som är
godkända för användning av maskinen (⇔ 10.).
Låt inte maskinen stå utan skydd i regnet.
Se till att maskinen inte skadas pga strömvariationer när den ansluts till ett strömaggregat.
Anslut maskinen endast till en strömkälla som har en säkerhetsbrytare med en utlösningsström på högst 30 mA. En elektriker kan ge ytterligare information.
4.3 Klädsel och utrustning
Använd alltid stadiga skor med räfflad sula under arbetet. Arbeta aldrig barfota eller t.ex.
med sandaler.
Använd alltid skyddshandskar av läder med stängd manschett under arbetet och särskilt även vid underhåll och transport av
maskinen.
Använd alltid skyddsglasögon och hörselskydd under arbetet. Använd dem under hela driftstiden.
Använd lämplig och åtsittande klädsel under arbetet med maskinen, dvs. overall men inte arbetsrock. Bär inte halsduk,
slips, smycken, band eller andra löst hängande accessoarer under arbetet med maskinen.
Under hela driftstiden och vid allt arbete på maskinen måste långt här sättas upp eller skyddas (schalett, mössa osv.).
4.4 Transportera maskinen
Använd alltid skyddshandskar (⇔ 4.3) för att förhindra personskador pga skarpa kanter eller mycket varma maskindelar.
Transportera inte maskinen med elmotorn igång. Stäng av elmotorn, vänta tills knivarna har stannat och dra bort elkontakten före transport.
Transportera maskinen endast när elmotorn är kall.
Transportera maskinen endast enligt föreskrift med monterad inmatningstratt. Risk för personskador pga friliggande knivar!
Beakta maskinens vikt, särskilt när den tippas.
Använd lämpliga lasthjälpmedel (lastramper, lyftanordningar).
Säkra maskinen på lastytan med lämpliga fästanordningar av rätt dimension (band, rep osv.) på de i bruksanvisningen beskrivna fästpunkterna. (⇒ 12.3)
Dra eller skjut maskinen endast med gånghastighet. Bogsera inte!
Beakta regionala lagliga föreskrifter vid transport av maskinen, särskilt när det gäller lastens säkerhet och transport av föremål på lastflak.
4.5 Före arbetet
Se till att endast personer som känner till bruksanvisningen använder maskinen.
Beakta kommunala föreskrifter för driftstider för trädgårdsredskap med förbränningsmotor resp. elmotor.
Alla defekta samt utslitna och skadade delar ska bytas innan maskinen används. Riskhänvisningar och varningsanvisningar på maskinen som blivit oläsliga eller skadade måste bytas ut. Din STIHL servande fackhandel har nya etiketter och alla nödvändiga reservdelar i lager.
Risk för personskador!
Utslitna eller skadade delar (t.ex. slöa knivar) kan påverka maskinens säkerhet och leda till personskador.
Kontrollera och säkerställ följande innan idrifttagning:
– Att maskinen är i säkert bruksskick. Det innebär att skydd och skyddsanordningar ska vara på plats och i felfritt skick.
– Att nätanslutningen går till ett uttag som har installerats enligt föreskrifterna.
- Att isoleringen på anslutnings- och förlängningskabeln, kontakten och kopplingen är i felfritt skick.
– Att hela maskinen (elmotorkåpa, skyddsanordningar, fästen, knivar, knivaxel, knivplatta osv.) varken är utsliten eller skadad. - Att det inte finns något hackmaterial i maskinen och att inmatningstratten är tom.
– Att alla skruvar, muttrar och andra fästen finns och är åtdragna. Dra åt lösa skruvar och muttrar innan idrifttagning (beakta åtdragningsmomentet). - Typen av hackmaterial (hårt eller mjukt material) har förinställts med väljarreglaget.
Risk för personskador! Inställningen av typen av hackmaterial bestämmer knivarnas rotationsriktning. Om inställningen är fel kan användaren skadas allvarligt av hackmaterial som slår tillbaka.
Använd maskinen endast utomhus och inte i närheten av en vägg eller ett annat fast föremål, för att minska risken för personskador och sakskador (användaren kan inte hoppa undan, risk för skador på fönster, bilar osv.).
Maskinen måste stå stabilt på jämn och fast mark.
Använd inte maskinen på ytor med stenbeläggning eller grus, eftersom utkastat eller uppvirvlande material kan orsaka personskador.
Kontrollera att maskinen är stängd enligt föreskrift, före varje idrifttagning. (⇒ 11.3)
Bekanta dig med strömbrytaren, så att du handlar snabbt och rätt i en nödsituation.
Stänkskyddet i inmatningstratten måste täcka inmatningsöppningen och vara oskadd – om skyddet är defekt ska det bytas ut.
Risk för personskador!
Maskinen får endast tas i bruk om den har monterats enligt föreskrift. Om det saknas delar på maskinen (t.ex. hjul) stämmer inte längre de föreskrivna
säkerhetsavständen. Dessutom kan maskinens stabilitet försämras.
Kontrollera med en avsyning att maskinen är i felfritt tillständ före idrifttagningen!
Felfritt tillstånd betyder att maskinen är komplett monterad och dessutom att:
– trattöverdelen är monterad på trattunderdelen
– inmatningstratten är monterad på grundmaskinen och båda lässkruvarna är åtdragna för hand
– hjulstativet är komplett monterat
– båda hjulen är monterade
- alla skyddsanordningar (utkastschakt, stänkskydd osv.) finns och är OK
– knivenheten (knivplattan) är monterad
– alla knivar är monterade enligt föreskrift De inkopplings- och säkerhetsanordningar som installerats på maskinen får inte tas bort eller kringgås.
Avsyna knivplattan beträffande skador och deformation, och byt vid behov.
4.6 Under arbetet
Arbeta aldrig när det finns djur eller personer, särskilt barn, i det farliga området.
Använd inte maskinen vid regn, åskväder och absolut inte vid risk för blixtnedslag.
På våt mark ökar risken för olycksfall (användaren halkar lättare). Var särskilt försiktig pga halkrisken. Undvik om möjligt att använda maskinen på våt mark.
Arbeta endast i dagsljus eller bra artificiell belysning.
Arbetsområdet måste hållas rent och i ordning under hela driftstiden. Åtgärda hinder som utgör en snubbelrisk, t.ex. stenar, grenar, kablar.
Användarens position får inte vara högre än maskinens position.
Starta:
Ställ maskinen stabilt och upprätt innan start. Den får absolut inte tas i bruk liggande.
Starta maskinen försiktigt, i enlighet med anvisningarna i kapitlet "Ta maskinen i bruk". (⇒ 10.5)
Stå inte framför utkastöppningen när förbränningsmotorn resp. elmotorn startas. Det får inte finnas något hackmaterial i kompostkvarnen när den startas. Hackmaterial kan slungas ut och orsaka personskador.
Maskinen får inte tippas när den startas.
Undvik att starta och stänga av maskinen flera gånger under kort tid, och att "leka" med strömbrytaren.
Risk för överhettning av elmotorn!
Andra apparater, som är inkopplade på samma strömkrets, kan störas under ogynnsamma förhållanden pga de spänningsvariationer som maskinen orsakar vid starten.
Om detta inträffar måste lämpliga åtgärder vidtagas (t.ex. anslutning till en annan
strömkrets än den som den störda apparaten är ansluten till, driva maskinen via en strömkrets med lägre impedans).
Arbetet:
Risk för personskador!
Håll händer och fötter borta från roterande delar.
Håll undan ansiktet och andra kroppsdelar från inmatningstratten och utkastöppningen under drift. Håll alltid undan huvudet och kroppen från inmatningsöppningen.
Håll händer, övriga kroppsdelar och klädsel borta från inmatningstratten och utkastschaktet. Det finns risk för
allvarliga skador på ögon, ansikte, fingrar, händer osv.
Se alltid till att du håller balansen och står stadigt. Luta dig inte framåt.
Stänkskyddet får inte manipuleras under drift (t.ex. tas bort, fällas upp, klämmas fast, skadas).
Användaren måste stå i ett visst arbetsområde vid påfyllningen. Uppehåll dig alltid i arbetsområdet under hela driftstiden och absolut inte i utkastzonen. (⇒ 8.4)
Risk för personskador!
Under användningen kan hackmaterial slungas ut uppåt. Användaren kan skadas allvarligt i ansiktet, i ögonen och på händerna. Använd alltid skyddsglasögon och skyddshandskar (⇔ 4.3), och håll huvudet borta från inmatningsöppningen.
Tippa inte maskinen när förbränningsmotorn resp. elmotorn går.
Stäng av elmotorn och dra bort elkontakten omedelbart, om maskinen tippar när den är i bruk.
Stäng av maskinen och vänta tills knivarna har stannat om du vill ändra typen av hackmaterial under arbetet. Ställ in väljarreglaget på den ändrade materialtypen (härt material eller mjukt material).
Om väljarreglaget används under drift kan maskinen startas först efter 6 sekunder.
Risk för personskador!
Vid påfyllning av grenmaterial i kompostkvarnen kan det uppstå tillbakaslag. Användaren kan skadas allvarligt av hackmaterial som slår tillbaka. Använd skyddshandskar och skyddsglasögon (⇒ 4.3)!
Se till att inte för mycket hackmaterial samlas i utkastschaktet, eftersom detta kan leda till ett försämrat hackresultat eller tillbakaslag.
Vid påfyllning av kompostkvarnen är det särskilt viktigt att se till att inga främmande föremål som metalldelar, stenar, plast, glas osv. kommer in i skärkammaren, eftersom detta kan medföra skador och tillbakaslag ut genom inmatningstratten.
Risk för personskador!
Användaren kan skadas allvarligt av hackmaterial som slår tillbaka och främmande föremål. Håll främmande föremål borta från maskinen och åtgärda igentäppningar direkt.
Tänk på att klippverktyget fortsätter att gå i några sekunder tills det stannar.
STOP
Stäng av elmotorn, dra bort elkontakten och låt alla
roterande verktyg stanna
- innan du lämnar maskinen resp. när maskinen lämnas utan tillsyn
– innan du flyttar, lyfter, tippar, skjuter eller drar maskinen
– innan du lossar lässkruvarna och öppnar maskinen
– innan du transporterar maskinen
– innan blockeringar eller igentäppningar vid knivenheten, i inmatningstratten eller utkastkanalen åtgärdas
– innan arbeten genomförs på knivplattan
– innan maskinen kontrolleras eller rengörs, eller andra arbeten genomförs på den.
Stäng av elmotorn omedelbart och låt maskinen stanna om det kommer in främmande föremål i klippverktyget, vid ovanliga ljud från maskinen eller om den börjar vibrera kraftigt. Dra bort elkontakten, ta bort inmatningstratten och genomför följande steg:
– Kontrollera maskinen, särskilt knivenheten (knivar, knivplatta, knivfäste, knivskruv, spännring), beträffande skador och låt en fackman genomföra nödvändiga reparationer, innan du startar och arbetar med maskinen på nytt.
– Kontrollera att alla delar på knivenheten sitter fast ordentligt och dra åt skruvarna vid behov (beakta åtdragningsmomenten).
– Låt en fackman byta ut eller reparera skadade delar. Delarna måste vara kvalitativt likvärdiga.
4.7 Underhåll och reparationer
Ställ maskinen på jämn och fast mark, stäng av elmotorn och dra bort elkontakten före underhåll (rengöring, reparation osv.) och
före kontroll av om anslutningskabeln har snott sig eller är skadad.
Låt maskinen svalna i ca 5 minuter före allt underhåll.
Nätanslutningskabeln får bara repareras resp. bytas ut av en elektriker.
Före underhåll av knivsystemet: se till att det fortfarande kan rotera trots spärranordning, även när strömförsörjningen är frånkopplad.
Om komponenter eller skyddsanordningar har tagits bort för underhåll måste de sättas tillbaka så snart som möjligt och i enlighet med föreskrifterna.
Rengöring:
Hela maskinen måste rengöras noggrant efter arbetet. (⇒ 11.1)
Använd inte högtryckstvätt och rengör inte maskinen under rinnande vatten (t.ex. med en trädgårdsslang).
Använd inte aggressivt rengöringsmedel. De kan skada plast och metall, och kan påverka användningen av din STIHL maskin negativt.
Underhåll:
Genomför endast underhåll som beskrivs i denna bruksanvisning. Alla andra arbeten ska utföras av en servande fackhandel. Kontakta alltid en servande fackhandel om du saknar de rätta kunskaperna eller hjälpmedlen.
STIHL rekommenderar att underhåll och reparationer endast utförs av en STIHL servande fackhandel.
En STIHL servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information.
Använd endast verktyg, tillbehör eller tillsatsredskap, som har godkänts av STIHL för denna maskin eller tekniskt likvärdiga delar. I annat fall föreligger risk för olyckor med personskador eller skador på maskinen som följd. Kontakta en servande fackhandel vid frågor.
Egenskaperna på original STIHL verktyg, tillbehör och reservdelar är optimalt anpassade till maskinen och användarens behov. Original STIHL reservdelar identifieras på STIHL reservdelsnumret, texten STIHL och i vissa fall STIHL reservdelsmarkeringen. På små delar kan beteckningen även stå ensam.
Se till att varnings- och instruktionsetiketterna alltid är rena och läsbara. Skadade eller förlorade etiketter ska bytas mot nya originalskyltar från din STIHL servande fackhandel. Se till att den nya delen har samma etiketter när en komponent bytes ut mot en ny del.
Arbeten på knivenheten får endast genomföras med skyddshandskar (⇒ 4.3) och kräver yttersta försiktighet.
Kontrollera att alla muttrar, bultar och skruvar, särskilt knivenhetens alla skruvar, är hårt åtdragna så att maskinen är i säkert bruksskick.
Kontrollera hela maskinen regelbundet beträffande slitage och skador, särskilt innan förvaring av maskinen (t.ex. före ett vinteruppehåll). Utslitna eller skadade delar måste bytas ut omedelbart av säkerhetsskäl så att maskinen alltid är i säkert bruksskick.
4.8 Förvaring under längre driftsuppehåll
Låt maskinen svalna i ca 5 minuter innan den ställs in i ett slutet utrymme.
Se till att maskinen skyddas mot obehörig användning (t.ex. av barn).
Rengör maskinen noggrant innan förvaring (t.ex. vinteruppehåll).
Förvara maskinen i säkert bruksskick.
Parkera maskinen på en plan yta så att den inte kan rulla iväg av sig själv.
Förvara kompostkvarnen endast med monterad inmatningstratt.
Risk för personskador pga friliggande knivar!
4.9 Sluthantering
Avfallsprodukter kan skada personer, djur och miljö, och måste därför sluthanteras på ett fackmannamässigt sätt.
Kontakta en återvinningsstation eller en servande fackhandel för mer information om hur avfallsprodukter ska sluthanteras på ett fackmannamässigt sätt. STIHL rekommenderar en STIHL servande fackhandel.
Se till att den uttjänta maskinen sluthanteras på ett fackmannamässigt sätt. Gör maskinen obrukbar innan sluthanteringen. Ta särskilt bort elkabeln resp. anslutningskabeln till elmotorn, för att förebygga olyckor.
5. Symbolbeskrivning
Varning!
Läs bruksanvisningen före idrifttagning.
Risk för personskador!
Håll andra personer borta från det farliga området!
Risk för personskador!
Roterande verktyg! Håll händer och fötter borta från öppningarna när maskinen går.
Risk för personskador!
Innan du genomför arbeten på skärverktyg, underhåll och rengöringsarbeten eller kontrollerar om anslutningskabeln har snott sig eller är skadad måste elmotorn stängas av och nätkabeln dras bort från maskinen.
Risk för personskador!
Grenar och hackmaterial som slår tillbaka kan skada händer och fingrar.
Använd hörselskydd.
Använd skyddsglasögon.
Använd skyddshandskar.
Arbeta inte i regn och våt miljö.
Risk för personskador!
Skärverktyget går fortfarande. Vänta tills skärverktyget har stannat.
Risk för personskador!
Stå inte på maskinen.
Risk för personskador!
Håll händer, övriga kroppsdelar och klädsel borta från inmatningstratten och utkastschaktet.
Risk för personskador!
För endast in hackmaterialet på vänster sida.
Risk för personskador!
För in hackmaterialet på vänster sida när den är inställd på hårt material. Beakta hanteringsanvisningarna.
Risk för personskador!
Risk för att hackmaterial slår tillbaka. Håll andra personer borta från det farliga området. Minsta avständ 15 m.
Inställning på hårt material för hackning av träd- och häckmaterial samt kraftigt och yvigt grenmaterial.
Inställning på mjukt material för hackning av organiska växtrester, t.ex. frukt- och grönsaksavfall, blommaterial, löv.
Om väljarreglaget används under drift kan maskinen startas först efter 6 sekunder.
6. Leveransens omfattning
Pos. Beteckning Antal
Pos. Beteckning Antal
I Navkapsel 2 J Hjulplugg 2
K Spännstift 2
L Själgängande skruv 2 P6 x 50
M Utkastlucka 1
N Utkastsförlängning 1
O List 1
P Bult 2
Q Torxskruv P5 x 20 3
R Torxskruv P5 x 10 2
S Säkerhetsskruv 3
T Monteringsverktyg 1
• Bruksanvisning 1
7. Göra maskinen klar för användning
! Undvik skador på maskinen! Beakta alla åtdragningsmoment i efterföljande kapitel "Göra maskinen klar för användning", för att undvika skador på maskinen.
7.1 Montera hjulaxel och hjul
- Montera hjulaxel (C) med hjulanslag (E), skruvar (F) och sexkantsmuttrar (G) på hjulstativet (D) och skruva fast med monteringsverktyg (T) (4 - 6 Nm).
- Skjut på hjulet (H) på den monterade hjulaxeln.
- Skjut in pluggarna (J) och fäst genom att slå in spännstiftet (K).
• Sätt på navkapseln (I).
- Upprepa arbetsmomentet på den andra sidan.
7.2 Montera stöd och utkastschakt
1 Montera utkastsförlängning
- Lägg grundmaskinen (A) på en ca 15-20 cm hög träbit som bilden visar.
- Fäst utkastsförlängningen (N) bakifrån med krokarna (1) i öppningarna (2) på grundmaskinen (A) och vrid den nedåt så att grundmaskinens främre del hamnar exakt i öppningen på utkastsförlängningen.
- Skjut in chassit med båda hjulstativet (3) till anslag i grundmaskinens styrningar (4).
- Tryck in hjulstativet med böjen (5) i uttaget på utkastförlängningen (6).
- Sätt in skruvarna (L) genom öppningarna i hjulstativen (7) och dra åt (3 - 4 Nm).
3 Montera list
Hjulstativets böj (5) måste ligga exakt i uttagen på utkastförlängningen (6).
- Lägg på listen (O) och skruva fast skruvarna (Q) (1 - 2 Nm).
- Ställ upp maskinen.
4 Montera utkastlucka
- Sätt på utkastluckan (M) och tryck in bultarna (P) (använd vid behov en plasthammare).
Se till att klackarna (8) på vänster och höger sida på utkastluckans insida ligger exakt i spåret på utkastsförlängningen (9).
7.3 Öppna och stänga utkastlucka
Öppna utkastlucka:
- Fäll upp utkastluckan (1) och låt lässpärren (2) snäppa in i utkastsförlängningen för hackning.
Stänga utkastlucka:
- Lyft lässpärren (1) lite och fäll ned utkastluckan (2) för transport eller platsspararande förvaring.
7.4 Montera trattöverdel
i Tratten kan endast monteras med speciellt verktyg av en servande fackhandel. STIHL rekommenderar en STIHL servande fackhandel.
- Placera trattöverdelen (B) på trattunderdelen (1).
- Fäll upp och håll i stänkskyddet (2) som bilden visar.
• Skruva fast skruvarna (S).
8.1 Vilket material kan bearbetas?
Med kompostkvarnen GHE 355 kan mjukt material och även hårt material bearbetas.
Mjukt material:
Organiska växtrester, t.ex. frukt- och grönsaksavfall, blommaterial, löv.
Hårt material:
Gren- och häckmaterial samt kraftigt och yvigt grenmaterial.
Gren- och häckmaterial bör bearbetas i färskt tillstånd, eftersom hackningseffekten är bättre när hackmaterialet är färskt än när det är uttorkat eller vått. Bearbetningen av torrt hackmaterial ökar risken för en rekyl. Användaren kan skadas allvarligt av grenar som slår tillbaka.
Risk för personskador!
Se till att inställningen för hackmaterialet är korrekt på maskinen vid hackning av hårt material (⇒ 10.7). Inställningen av typen av hackmaterial bestämmer knivarnas rotationsriktning. Om inställningen är fel kan användaren skadas allvarligt av hackmaterial som slår tillbaka.
8.2 Vilket material kan inte bearbetas?
Stenar, glas, metalldelar (stältråd, spik ...) eller plast får inte komma in i kompostkvarnen.
Grundregel:
Material som inte hör hemma på komposten ska inte heller bearbetas med kompostkvarnen.
8.3 Maximal grendiameter
Maximal grendiameter
GHE 355: 35 mm
GHE 375: 40 mm
Se upp!
När flera tunna grenar förs in samtidigt får summan av de enskilda grendiametrarna inte överskrida den maximala grendiametern.
Den bästa hackningseffekten uppnås med färskt träd- och häckmaterial.
8.4 Användarens arbetsområde
Av säkerhetsskäl ska användaren under hela arbetet befinna sig inom arbetsytan (grå yta).
Undvik att träffas av hackmaterial som slungas tillbaka genom att inte stå direkt bakom maskinen, utan lite vid sidan (streckat område A).
8.5 Korrekt ifyllning av kompostkvarnen
Risk för personskador!
Det snedställda knivverket kan slå tillbaka grenmaterial! Användaren kan skadas allvarligt av grenmaterial som slår tillbaka. För att förhindra skador pga material som slår tillbaka måste kompostkvarnen fyllas på rätt sätt. Om kompostkvarnen fylls på bakifrån (dvs. användaren står i arbetsområdet (⇒ 8.4)) bör grenmaterialet placeras lite snett och styras längs den vänstra trattväggen till knivverket motsvarande symbolen (1).
Tänk på max. grendiameter vid påfyllningen. Tunna ut mycket yviga grenar och ta bort sidoskott. Den stora inmatningsöppningen underlättar inmatningen av mycket yvigt grenmaterial.
8.6 Display
Symbolen på displayen visas bara när elmotorn är igång. Starta kompostkvarnen för att kontrollera displayen. (⇒ 10.5)
När kompostkvarnen startas visas hackmaterialen, som kan bearbetas, på displayen (1) med följande symboler:
Gren- och häckmaterial samt kraftigt och yvigt grenmaterial.
Organiska växtrester, t.ex. frukt- och grönsaksavfall, blommaterial, löv.
8.7 Rätt maskinbelastning
Kompostkvarnens elmotor eller förbränningsmotor får inte belastas så att varvtalet sjunker väsentligt. Fyll alltid på kontinuerligt och jämnt i kompostkvarnen. Upphör med påfyllningen, för att avlasta elmotorn eller förbränningsmotorn, om varvtalet sjunker under arbetet med kompostkvarnen.
8.8 Överbelastningsskydd
Om elmotorn överbelastas under arbetet kopplar det inbyggda överbelastningsskyddet automatiskt från elmotorn.
Efter en avkylningsperiod på ca 10 minuter kan kompostkvarnen tas i bruk på nytt. Om överbelastningsskyddet löser ut ofta kan orsaken vara följande:
– Ej lämplig anslutningskabel (⇒ 10.1)
– Elnätet överbelastat
- Maskinen överbelastad pga för stora mängder hackmaterial eller slöa knivar
8.9 Om kompostkvarnens knivenhet blockeras
Stäng av elmotorn och dra ut elkabeln omedelbart, om kompostkvarnens knivenhet blockeras under arbetet. Ta därefter bort inmatningstratten och åtgärda orsaken till störningen.
9. Säkerhetsanordningar
9.1 Återstartspärr
Maskinen kan bara startas med strömbrytaren och inte genom att sätta i anslutningskabeln i eluttaget.
9.2 Säkerhetslås
Elmotorn resp. hackverktyget får endast tas i bruk vid korrekt stängd inmatningstratt. Om den högra låsskruven (sett framifrån) lossas under drift stängs elmotorn av automatiskt och hackverktyget stannar efter några få sekunder.
9.3 Elmotorbroms
Elmotorbromsen förkortar avstanningstiden från avstängning till knivstillestånd till några sekunder.
9.4 Skyddskåpor
Kompostkvarnen har skyddskåpor i inmatnings- och utkastområdet. Till detta hör hela inmatningstratten med trattöverdel och stänkskydd, utkastsförlängningen samt utkastluckan.
Skyddskåporna garanterar ett säkert avständ från hackknivarna vid hackning.
10. Ta maskinen i bruk
Risk för personskador!
Läs noggrant kapitlet "För din säkerhet" (⇔ 4.) och beakta alla säkerhetsanvisningar före idrifttagning av kompostkvarnen.
- Starta elmotorn endast enligt beskrivningen i bruksanvisningen. (⇒ 10.5)
10.1 Ansluta kompostkvarnen till elnätet
Risk för personskador!
Beakta alla säkerhetsanvisningar i kapitlet "Varning – fara pga elektrisk ström" (⇒ 4.2).
Kompostkvarnarna för
Storbritannien är utrustade med en 10 m lång anslutningskabel med en speciell kontakt.
Denna Storbritannien-kontakt har en integrerad stiftsäkring.
Nätspänning och driftspänning måste stämma överens (se typskylt).
Nätanslutningskabeln måste vara tillräckligt säkrad. (⇒ 17.)
Anslutningskablarna som används får inte vara lättare än gummislangkablar H07 RN-F DIN/VDE 0282.
Anslutningskontakterna måste vara stänkvattenskyddade. Olämpliga förlängningskablar medför effektförlust och kan orsaka skador på elmotorn.
Nätanslutningskabelns min. tvärsnitt måste vara 3 x 1,5 mm² vid en längd på upp till 25 m resp. 3 x 2,5 mm² vid en längd på upp till 50 m.
Anslutningskablarnas kopplingar måste vara av gummi eller gummiöverdragna och motsvara normen DIN/VDE 0620.
Denna maskin är avsedd för anslutning till en huvudledning med en systemimpedans Z_max på anslutningspunkten (servisledning) på maximalt 0,435 Ohm (vid 50 Hz).
Användaren måste se till att maskinen endast anslutes till en huvudledning som uppfyller dessa krav. Vid behov kan den lokala elleverantören svara på frågor om systemimpedansen.
En elektriker kan ge ytterligare information om nätanslutningen.
10.2 Sätta i elkabeln
Beakta alla punkter i kapitlet "Ansluta maskinen till elnätet" (⇒ 10.1) vid val av elkabel.
GHE 355:
- Anslut elkabelns kontakt till maskinens 3-poliga elkontakt (1).
GHE 375:
- Anslut elkabelns kontakt till maskinens 5-poliga elkontakt (2).
10.3 Ta ur nätkabeln
Lossa nätkabeln genom att dra i själva stickproppen. Dra aldrig i kabeln.
Om nätkabeln lossas under drift, kan kompostkvarnen startas igen först efter 12 sekunders fördröjning.
10.4 Dragavlastning
Dragavlastningen förhindrar en ofrivillig utdragning av anslutningskabeln under arbetet och förhindrar därmed även en ev. skada på maskinens nätanslutning. Därför måste anslutningskabeln placeras i dragavlastningen.
Fästa kabel i dragavlastning:
• Sätt i nätkabeln. (⇒ 10.2)
- Gör en ögla på anslutningskabeln (1) och för in den i öppningen (2).
- Träd sedan öglan över haken (3) och dra fast den.
Lossa kabel från dragavlastning:
- Lossa elkabelns ögla från haken (3).
- Dra ut öglan på anslutningskabeln (1) ur öppningen (2).
- Koppla bort elkabeln vid behov. (⇒ 10.3)
10.5 Starta kompostkvarnen
Det får inte finnas något hackmaterial i kvarnen eftersom detta kan slungas ut när kvarnen kopplas till.
Knivplattans låsanordning måste alltid vara tillbakafälld mot anslag. (⇒ 11.6)
Om väljarreglaget står i lodrätt läge (mittenläget) kan maskinen inte startas.
• Sätt i nätkabeln. (⇒ 10.2)
- Tryck på den gröna knappen (1) på brytaren.
Kompostkvarnen är i bruk.
10.6 Stänga av kompostkvarnen
Stanna elmotorn först när det inte längre finns något hackmaterial i maskinen. Annars kan knivplattan blockeras vid återstart.
- Tryck på den röda knappen (1) på strömbrytaren.
Kompostkvarnens elmotor stängs av och bromsas automatiskt.
Risk för personskador! Tänk på att arbetsverktygen fortsätter att gå i några sekunder tills de stannar efter att elmotorn har stängts av.
10.7 Väljarreglage
Med kompostkvarnarna GHE 355 och GHE 375 kan mjukt material och även hårt material bearbetas. Ställ in arbetsmetod för kompostkvarnen genom att vrida väljarreglaget.
Om väljarreglaget används när kompostkvarnen är i drift eller efter att elmotorn stängts av och elmotorn ännu inte har stannat helt, kan kompostkvarnen av säkerhetsskäl startas först efter 6 sekunder. (⇒ 10.5)
Först när kompostkvarnen har startats visas hackmaterialen, som kan bearbetas, på displayen.
Risk för personskador! Inställningen av typen av hackmaterial bestämmer knivarnas rotationsriktning. Om inställningen är fel kan användaren skadas allvarligt av hackmaterial som slår tillbaka.
Kontrollera inställningen:
- Starta kompostkvarnen. (⇒ 10.5) På displayen (1) visas symbolen för aktuell inställning av vilket hackmaterial som kan bearbetas. (⇒ 8.6)
Ändra inställningen:
- Stäng av kompostkvarnen och vänta tills knivenheten har stannat. (⇒ 10.6)
• Vrid väljarreglaget (2) 180°. - Starta kompostkvarnen igen. (⇒ 10.5) På displayen (1) visas symbolen för aktuell inställning av vilket hackmaterial som kan bearbetas. (⇒ 8.6)
10.8 Hackning
- Ställ kompostkvarnen på jämn och fast mark.
- Ta på skyddshandskar, skyddsglasögon och hörselskydd. (⇒ 4.3)
• Öppna utkastluckan. (⇔ 7.3) - Anslut kompostkvarnens elkabel. (⇒ 10.2)
- Starta kompostkvarnen. (⇒ 10.5)
- Vänta tills kompostkvarnen har uppnått maximalt varvtal (tomgångsvarvtal).
-
Kontrollera att hackmaterialet som ska bearbetas (härt eller mjukt material) stämmer överens med symbolen på displayen. (⇒ 8.6)
-
Ändra inställningen om displayen inte stämmer överens med hackmaterialet. (⇒ 10.7)
- Fyll på kompostkvarnen rätt med hackmaterial. (⇒ 8.5)
• Stäng av kompostkvarnen. (⇒ 10.6)
Risk för personskador!
Om hårt material hackas med inställningen för mjukt material kan det uppstå en kraftig rekyl. Användaren kan skadas allvarligt av hackmaterial som slår tillbaka.
11. Underhåll
Risk för personskador! Dra alltid ut elkabeln före allt underhåll och
rengöring samt före arbeten på knivenheten för att förhindra att elmotorn startar av misstag.
Risk för personskador!
Använd alltid skyddshandskar. (⇔ 4.3) Ta inte på knivarna förrän de står stilla.
Kontakta alltid en servande fackhandel om du saknar de rätta kunskaperna eller hjälpmedlen.
STIHL rekommenderar att underhåll och reparationer endast utförs av en STIHL servande fackhandel.
STIHL rekommenderar att original STIHL reservdelar används.
11.1 Göra rent maskinen
Underhållsintervall: Efter varje användning
Rengör maskinen grundligt varje gång du har använt den. Bra skötsel skyddar maskinen mot skador och förlänger livslängden.
Rikta aldrig en vattenstråle mot elmotorns resp. förbränningsmotorns delar, tätningar, lagerställen och elektriska komponenter som
strömbrytare. Detta skulle leda till dyra reparationer.
Om föroreningar och hård smuts inte går bort med en borste, fuktig trasa eller träpinne rekommenderar STIHL att ett
specialrengöringsmedel (t.ex. STIHL specialrengöring) används.
Använd inte aggressivt rengöringsmedel.
Rengör knivplattorna regelbundet.
Maskinen får endast rengöras i den visade positionen.
• Demontera inmatningstratten. (⇒ 11.4)
Ta bort föroreningar på kylluftskanalen (insugsöppning) på elmotorns kåpa, för att garantera en tillräcklig kylning av elmotorn.
11.2 Serviceintervall
Det rekommenderas att låta en återförsäljare serva kompostkvarnen en gång om året.
STIHL rekommenderar en STIHL servande fackhandel.
11.3 Montera inmatningstratt
Risk för personskador! Använd alltid skyddshandskar! (⇒ 4.3)
Se till att låsanordningen inte spärrar skärenheten innan inmatningstratten monteras.
- Fäst inmatningstratten (1) i fästhakarna på grundmaskinen (2) och fäll den framåt.
- Skruva fast och dra åt lässkruvarna (3).
Kontrollera att inmatningstratten har hakat in ordentligt i fästhakarna efter monteringen.
11.4 Demontera inmatningstratt
Risk för personskador! Dra ut nätanslutningen innan lässkruvarna öppnas. Använd alltid skyddshandskar! (⇒ 4.3)
- Lossa och skruva loss lässkruvarna (1).
- Fäll inmatningstratten (2) bakåt och ta bort den.
11.5 Serviceintervall knivsats
Underhållsintervall: Före varje användning
Knivsatsen (knivplattan, kniven, låsbrickan, klämringen och skruven) beträffande slitage, att den sitter fast ordentligt, om det finns skåror eller andra brister.
Risk för personskador! Använd alltid skyddshandskar! (⇔ 4.3)
Ta inte på knivarna förrän de står stilla.
1 Fixera knivplatta
• Demontera inmatningstratten. (⇒ 11.4)
- Vrid knivplattan (1) till positionen som bilden visar och fäll upp läsanordningen (2) till anslag.
2 Lossa knivsats
- Lossa skruven (3) med monteringsverktyget (T) och ta bort den.
- Ta bort skruven (3), låsbrickan (4) och klämringen (5).
3 Ta bort fläktknivar
- Ta bort fläktkniven (6), fläktkniven (7) och fläktkniven (8).
4 Ta bort knivplatta
• Fäll tillbaka låsanordningen (2).
• Lyft av knivplattan (1).
Risk för personskador! Använd alltid skyddshandskar! (⇔ 4.3)
Kontrollera att knivplattan och alla hackknivar är ok och utan skåror, sprickor eller brott, innan knivsatsen fästes.
Rengör knivfästet, knivplattan och knivarna innan knivsatsen fästes på maskinen.
Knivplattan inkl. fliskniven och de tre fläktknivarna har ett tandat knivfäste. På så sätt går det inte att montera skärenheten fel, eftersom knivarna endast kan fästas i rätt position på knivfästet.
1 Fästa knivplatta
- Placera knivplattan (1) på knivfästet. Beakta då tandningen på knivfästet.
2 Fixera knivsats
- Vrid knivplattan (1) till positionen som bilden visar och fäll upp låsanordningen (2) till anslag.
3 Fästa fläktknivar
Siffrorna (3) på fläktknivarnas insida motsvarar monteringsföljden.
- Fäst fläktkniven (4), fläktkniven (5) och fläktkniven (6).
4 Fästa knivsats
- Placera klämringen (7) och fäst den tillsammans med låsbrickan (8) och skruven (9).
- Dra åt skruven (9) med monteringsverktyget (T) (45 - 50 Nm).
• Fäll tillbaka låsanordningen (2) igen.
• Montera inmatningstratten. (⇒ 11.3)
11.8 Slitagegräns knivar
Knivarna ska vändas resp. bytas ut innan den angivna slitagegränsen uppnås. STIHL rekommenderar en STIHL servande fackhandel.
1 Knivöversikt
- 1 st. kombikniv (1)
- 3 st. fläktknivar (2)
- 2 st. rivknivar (3)
• Demontera knivsatsen. (⇒ 11.6)
2 Kombikniv
- Lägg en linjal (5) mot referenskanten på kombikniven (4). Avståndet (A) mellan eggen och linjalen visar slitaget.
Maximal slitagegräns (A) för kombikniven (1):
A = 5 mm
3 Fläktknivar
För fläktknivarna gäller samma värden för alla tre.
På fläktknivarna kan det uppstå ojämnt slitage på skären.
- Mät knivbredden på två till tre mätpunkter längs hela skäret. Minsta värdet ska användas.
Minsta knivbredd (B)
Fläktknivar (2):
B = 40 mm
4 Rivknivar
För de båda rivknivarna gäller samma värden.
På rivknivarna kan det uppstå ojämnt slitage på skären.
- Mät knivbredden på två till tre mätpunkter längs hela skäret. Minsta värdet ska användas.
Minsta knivbredd (C, D)
Rivknivar (3):
C = 23 mm
D = 16 mm
11.9 Slipa hackknivar
Vi rekommenderar att endast en servande fackhandel slipar hackknivarna. Slöa och felaktigt slipade knivar (fel slipvinkel, obalans pga ojämnt slipade knivar osv.) ökar risken för en rekyl. Användaren kan skadas allvarligt av hackmaterial som slår tillbaka. Dessutom kan kompostkvarnens funktion (indragning av hackmaterial, eggarnas hållfasthet osv.) försämras.
• Demontera knivsatsen. (⇒ 11.6)
Slipvinkel:
Hackknivarnas slipvinkel är 30°.
Anvisningar för slipning av hackknivarna:
Hackknivarna måste slipas i enlighet med följande punkter:
- Kyl knivarna under slipningen, t.ex. med vatten. Blåfärgning får inte uppstå, eftersom detta försämrar knivarnas hållfasthet.
- Slipa knivarna jämnt för att förhindra vibration pga obalans.
- Kontrollera knivarna beträffande skador före monteringen: Knivarna måste bytas ut om hack och sprickor är synliga eller när slitagegränsen har uppnåtts.
- Beakta uppgifterna om eggvinkel när knivarna slipas.
- Slipa knivarna mot eggen.
11.10 Elmotor och hjul
Elmotorn är underhållsfri.
Hjulens lager är underhållsfria.
11.11 Förvaring och vinteruppehåll
Förvara maskinen i ett torrt, slutet och dammfritt utrymme. Se till att den förvaras utom räckhåll för barn.
Förvara maskinen endast i säkert bruksskick.
Se till att muttrar, bultar och skruvar är fastdragna ordentligt, byt ut oläsliga varningstexter på maskinen, kontrollera hela maskinen efter slitage eller skador. Byt ut utslitna eller skadade delar.
Eventuella störningar på maskinen ska alltid åtgärdas innan förvaring.
Beakta följande punkter vid längre stilleståndsperioder (vinteruppehåll):
- Rengör noggrant alla yttre delar på maskinen.
- Olja resp. fetta in alla rörliga delar.
12. Transport
Risk för personskador!
Läs noggrant och beakta kapitlet "För din säkerhet", särskilt kapitlet "Transportera maskinen" före transport. (⇒ 4.4)
Transportera endast kompostkvarnen med tratten monterad. Observera uppgifterna om vikt i kapitlet "Tekniska data", innan maskinen lyfts upp. (⇔ 17.)
12.1 Dra eller skjuta kompostkvarnen
- Håll fast kompostkvarnen i trattöverdelen (1) och tippa den bakåt.
- Kompostkvarnen kan dras eller skjutas långsamt (gånghastighet).
12.2 Lyfta eller bära kompostkvarnen
Det krävs minst 2 personer för att lyfta eller bära maskinen.
Använd alltid lämplig skyddsutrustning som skyddar underarmarna och överkroppen.
- 1:a personen: Håll fast kompostkvarnen i handtagen på trattöverdelen (1).
- 2:a personen: Håll fast kompostkvarnen i listen på utkastförlängningen (2).
- Lyft upp kompostkvarnen samtidigt.
12.3 Transportera kompostkvarnen på en lastyta
- Säkra maskinen med lämpliga fästanordningar så att den inte kan välta. Fäst rep resp. band i hjulstativet (1) eller på inmatningstratten (2).
13. Minimera slitage och förhindra skador
Viktiga anvisningar för underhåll och skötsel av produktgruppen
Eldrivna kompostkvarnar (STIHL GHE)
STIHL avsäger sig allt ansvar för sak- och personskador som har uppkommit till följd av att anvisningarna i bruksanvisningen ej har beaktats, särskilt vad gäller säkerhet, handhavande och underhåll, eller som har orsakats av att ej godkända påbyggnadsdetaljer eller reservdelar har använts.
Beakta följande viktiga anvisningar för att förhindra skador eller överdrivet slitage på din STIHL maskin:
1. Förslitningsdelar
Många av STIHL maskinens delar är utsatta för normalt slitage även om den används i enlighet med anvisningarna och måste bytas ut i tid beroende på användningens typ och längd.
Dit hör bl.a.:
$$ - K n i v $$
$$ - K n i v p l a t t a $$
2. Följ alltid anvisningarna i denna bruksanvisning
Användning, underhåll och förvaring av STIHL maskinen måste ske omsorgsfullt, på det sätt som beskrivs i denna bruksanvisning. Användaren är själv ansvarig för alla skador som orsakas av att säkerhets-, användnings- och underhållsanvisningarna ej beaktas.
Detta gäller särskilt vid
– underdimensionerad anslutningskabel (area)
– felaktig elanslutning (spänning)
– förändringar på produkten som inte har godkänts av STIHL
– användning av verktyg eller tillbehör på maskinen, som inte är godkända, inte är lämpliga eller är kvalitativt mindervärdiga
– ej avsedd användning av produkten
– användning av produkten för sport- eller tävlingsändamål
– följdskador som orsakas av att produkten har använts med defekta komponenter.
3. Underhåll
Alla arbeten som beskrivs i avsnittet "Underhåll" måste genomföras regelbundet.
Om användaren inte kan genomföra detta underhåll själv ska det utföras av en servande fackhandel.
STIHL rekommenderar att underhåll och reparationer endast utförs av en STIHL servande fackhandel.
En STIHL servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information.
Om dessa arbeten inte utförs föreligger risk för skador som användaren är ansvarig för.
Hit räknas bl.a.
– skador på elmotorn pga otillräcklig rengöring av kylluftskanalen (insugsöppning, kylflänsar, fläkthjul)
- korrosions- och andra följdskador orsakade av en felaktig förvaring
– skador på maskinen pga användningen av kvalitativt mindervärdiga reservdelar
– skador pga att underhåll inte genomförts inom rätt tid eller har genomförts på ett felaktigt sätt resp. pga att underhåll och reparation ej har utförts av en servande fackhandel.
14. Vanliga reservdelar
Knivplatta komplett
6011 700 5100
Kombikniv
6011 702 5100
Fläktkniv 1
6011 702 0300
Fläktkniv 2
6011 702 0310
Fläktkniv 3
6011 702 0320
Rivknivsats
6011 007 1000
15. Miljöskydd
Hackmaterial hör inte hemma bland soporna, utan bör komposteras.
Förpackningar, maskin och
tillbehör är tillverkade av återvinningsbart material och ska sluthanteras därefter.
Sorterad och miljövänlig sluthantering av materialrester gagnar återanvändningen av återvinningsbart avfall. Därför ska maskinen lämnas till materialinsamlingen efter att dess normala livslängd har uppnåtts. En felaktig sluthantering kan skada hälsan och belasta miljön.
15.1 Sluthantering
Gör maskinen obrukbar innan sluthanteringen.
Risk för personskador pga knivarna!
Lämna även en uttjänt kompostkvarn aldrig utan tillsyn. Se till att maskinen och knivarna förvaras utom räckhåll för barn.
16. Tillverkarens konformitetsdeklaration
16.1 EU-konformitetsdeklaration – kompostkvarnar STIHL GHE 355.0, GHE 375.0
STIHL Tirol GmbH
förklarar på eget ansvar att
– Typ: eldriven kompostkvarn
- Fabrikat: STIHL
– Typ: GHE 355.0, GHE 375.0
- Effekt GHE 355.0: 2500 W
– Effekt GHE 355.0 (GB/CH): 2000 W
- Effekt GHE 375.0: 3000 W
- Modellnummer: 6011
motsvarar de gällande bestämmelserna i riktlinjen 2000/14/EC, 2006/42/EC, 2014/30/EU och 2011/65/EU samt är utvecklad och tillverkad enligt följande normer, vars version var giltig vid respektive produktionsdatum: EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 samt för
- GHE 355.0: EN 50434
– GHE 375.0: EN ISO 12100 med hänvisning till EN 50434.
Bestämningen av den uppmätta och garanterade ljudnivån har utförts enligt riktlinjen 2000/14/EC, bilaga V.
– Uppmätt ljudnivå: 97,4 dB(A)
– Garanterad ljudnivå: 100 dB(A)
Tekniska underlag förvaras hos STIHL Tirol GmbH.
Tillverkningsår och maskinnummer finns på kompostkvarnen.
Langkampfen, 01.02.2022
STIHL Tirol GmbH
stf.
Matthias Fleischer, områdeschef inom forskning och utveckling
stf.
Sven Zimmermann, avdelningschef inom kvalitet
17. Tekniska data
GHE 355.0 / GHE 375.0:
Modellnummer 6011
Frekvens 50 Hz
Skyddsklass I
Skyddstyp stänkvattenskyd-
dad (IPX4)
Driftstyp P40
40 s belastnings-
tid
60 s
tomgångstid
Drivning knivenhet permanent
GHE 355.0 / GHE 375.0:
Mätning enligt 2000/14/EC/S.I. 2001/1701:
Garanterad ljudnivå 100 dB(A)
L_WAd
Tolerans K WA 2,4 dB(A)
Hjul-ø 250 mm
L/B/H 122/50/141
GHE 355.0:
Motor, typ elmotor (\~)
Tillverkare ATB
Typ BSRBF 0,75/2-C
Spänning 230 V\~
Effekt 2500 W
2000 W (GB)
2000 W (CH)
Säkring* 16 A
10 A (CH)
Maximal
grendiameter 35 mm
Nominellt varvtal
elmotor 2750 varv/min
Mätning enligt EN 50434:
Ljudtrycksnivå på 94 dB(A)
arbetsplats L_pA
Tolerans K _pA 3 dB(A)
Vikt 30 kg
29 kg (CH)
32 kg (GB)
GHE 375.0:
| Motor, typ elmotor (~3) | |
| Tillverkare ATB | |
| Typ | BSRF 0,75/2-C |
| Spänning | 400 V~ |
| Effekt | 3000 W |
| Säkring* | 10 A |
| Maximalgrendiameter | 40 mm |
| Nominellt varvtalelmotor | 2810 |
| Mätning enligt EN 50434: | |
| Ljudtrycksnivå påarbetsplats L_pA | 95 dB(A) |
| Tolerans K_pA | 3 dB(A) |
| Vikt | 31 kg |
\* Varning!
Vid en nätsäkring under 16 A kan säkringen lösa ut ofta vid start eller kraftig belastning.
17.1 REACH
REACH är en EG-förordning för registrering, bedömning och godkännande av kemikalier.
Information om uppfyllandet av REACH-förordningen (EG) nr 1907/2006 finns på www.stihl.com/reach.
18. Felsökning
✗ kontakta ev. en servande fackhandel, STIHL rekommenderar en STIHL servande fackhandel.
Störning:
Elmotorn startar inte
Möjlig orsak:
– Elmotorns skydd aktiverat
- Ingen nätspänning
– Anslutningskabel resp.
anslutningskontakt eller strömbrytare
defekt
– Säkring i Storbritannien-kontakt skadad (gäller endast maskiner för Storbritannien)
- mmathningstratten inte stängd enligt föreskrift – säkerhetsbrytare i funktion (säkerhetslås)
– Knivplattan blockerad
– Låsanordningen inte tillbakafälld
Åtgärd:
- Låt maskinen svalna (⇒ 8.8), (⇒ 10.7)
- Kontrollera elkabel och säkring
✗ (⇒ 10.1)
– Kontrollera resp. byt ut kabel, kontakt, anslutning resp. strömbrytare (elektriker) ✕ (⇒ 10.1) - Byt säkring ✗ (⇒ 10.1)
– Stäng och skruva fast inmatningstratten enligt föreskrift (⇒ 11.3)
– Demontera inmatningstratten och ta bort rester av hackmaterial i käpan (varning: Dra ut elkabeln) (⇒ 11.4)
– Fäll tillbaka låsanordningen (⇒ 11.7)
Störning:
Försämrad hackningseffekt
Möjlig orsak:
- S l ö a k n i v a r
– Felaktigt slipade knivar
– För lång elkabel
– Böjd knivplatta
Åtgärd:
- Slipa eller byt ut hackkniv ✗ (⇒ 11.9), (⇒ 11.8)
- Slipa knivarna korrekt ✗ (⇒ 11.9)
- Använd en kortare elkabel (⇒ 10.1)
- Avsyna knivplattan ✗
Störning:
Grenmaterial dras inte in
Möjlig orsak:
– Fel rotationsriktning på knivplattan
– Slöa eller felaktigt slipade knivar
Åtgärd:
– Ändra knivplattans rotationsriktning
(⇒ 10.7)
– Slipa kombiknivarna och beakta då slipvinkeln exakt ✕ (⇒ 11.9)
Störning:
Inmatningstratten går inte att montera
Möjlig orsak:
– Låsanordningen inte tillbakafälld
Åtgärd:
– Fäll tillbaka låsanordningen (⇒ 11.7)
19. Serviceschema
19.1 Överlämningsbekräftelse
Modell:
Serienummer:
Datum:____ ____ ____ ____ ____ ____
Överlämna denna bruksanvisning till din STIHL servande fackhandel vid underhåll.
Denna bekräftar i de förtryckta fälten att servicearbetena har genomförts.
Service utförd den
Datum för nästa service
Arvoisa asiakas,
Drev klippeanordning Permanent
forordningen (EF) nr. 1907/2006 er /min angivet på www.stihl.com/reach.
18. Fejlsøgning
* Kontakt evt. en forhandler, STIHL anbefaler en STIHL-forhandler.
