GHE 140 L - Hyvel STIHL - Gratis bruksanvisning och manual
Hitta enhetens manual gratis GHE 140 L STIHL i PDF-format.
| Produkttyp | Elektrisk flismaskin |
| Märke | Stihl |
| Modell | GHE 140 L |
| Mått (L × B × H) | 64 × 49 × 96 cm |
| Vikt | 24 kg |
| Strömförsörjning | Nät 230 V / 50 Hz |
| Effekt | 2500 W |
| Märkström | 12,0 A |
| Motorvarvtal | 21 000 varv/min |
| Kvarnskivans varvtal | 40 varv/min |
| Max. krosskapacitet (grenar) | 40 mm diameter |
| Garanterad ljudnivå | 93 dB(A) |
| Ljudtrycksnivå | 85 dB(A) |
| Skyddsklass | IP X4 (skyddad mot stänkvatten) |
| Antiblockseringssystem | Automatisk reversering och överbelastningsrelä |
| Säkerhetsanordningar | Automatisk avstängning, återstartsblockering, låsbart uppsamlingskärl |
| Uppsamlingskärl | Ingår, låsbart, genomskinligt |
| Underhåll | Justering av motplatta, rengöring efter varje användning |
| Slitagedelar | Motplatta, kvarnskiva, kolborstar |
| Reparerbarhet | Överlämna till en auktoriserad Stihl-återförsäljare |
| Ingående tillbehör | Insexnyckel, fast nyckel, bruksanvisning |
Vanliga frågor - GHE 140 L STIHL
Användarfrågor om GHE 140 L STIHL
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Hyvel i PDF-format gratis! Hitta din manual GHE 140 L - STIHL och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. GHE 140 L av märket STIHL.
BRUKSANVISNING GHE 140 L STIHL
Slå på kompostkvernen 93
Slå av kompostkvernen 93
Bruk alltid solide sko med såler med god gripeevne under arbeidet. Gå aldri barbent eller aler när du arbeider.
Bruk alltid solide hansker när du arbeider med, utfører vedlikehold på, eller transporterer maskinen.
Kompostbeholder låst
Kompostbeholder frigjort
Kompostkvernen skal kun fylles på när den elektriske motoren går med fullt turtall.
Fare for personskade!
Kompostkvernen kan kun slås på när kompostbeholderen er montert og låst.
Kompostkvernen kan kun slås på när kompostbeholderen er låst.
10.7 Slå på kompostkvernen
GHE 140 L:
10.8 Slå av kompostkvernen

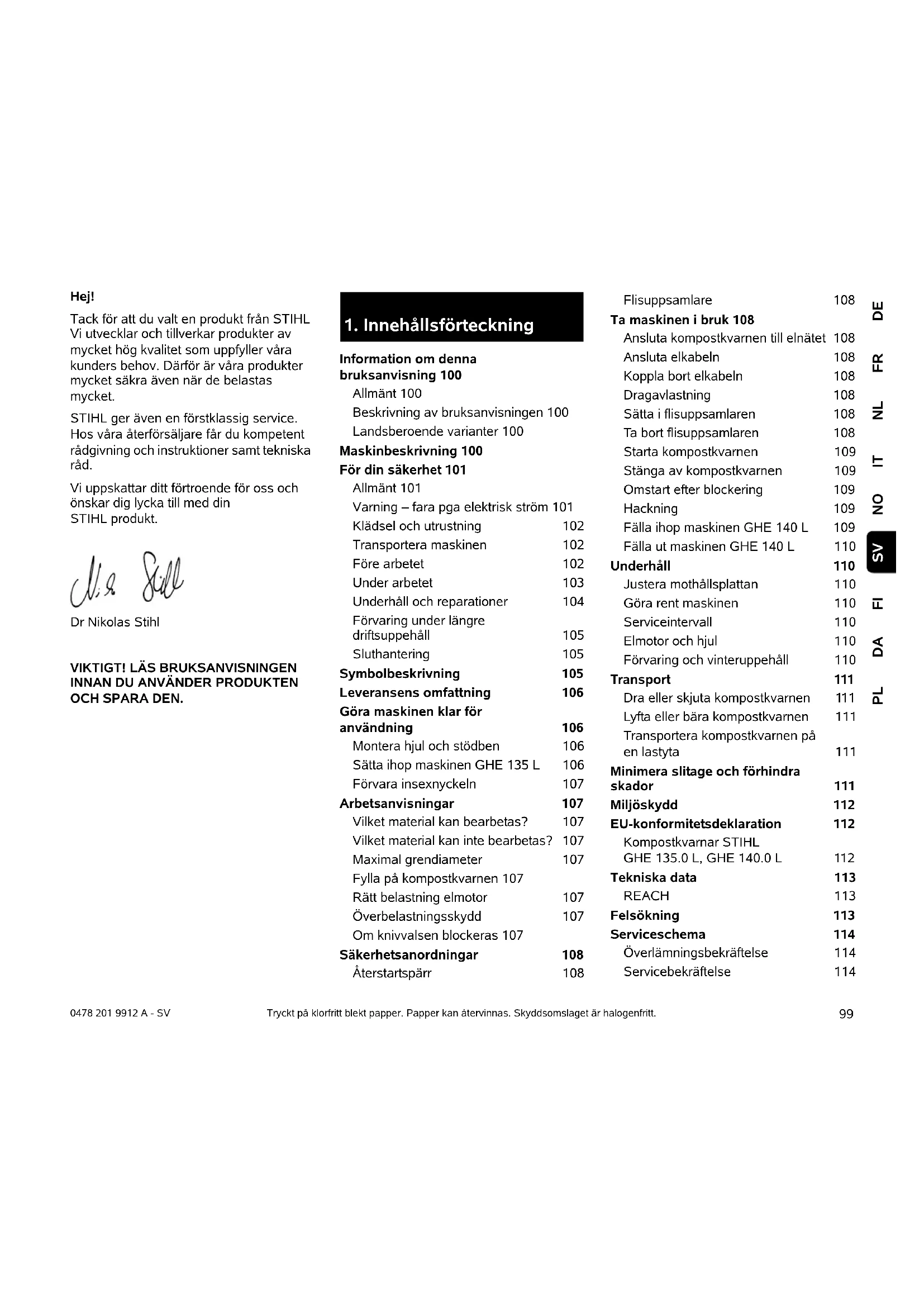

Tack för att du valt en produkt från STIHL Vi utvecklar och tillverkar produkter av mycket hög kvalitet som uppfyller våra kunders behov. Därför är våra produkter mycket säkra även när de belastas mycket.
STIHL ger även en förstklassig service. Hos våra återförsäljare får du kompetent rådgivning och instruktioner samt tekniska råd.
Vi uppskattar ditt förtroende för oss och önskar dig lycka till med din STIHL produkt.
Dr Nikolas Stihl
VIKTIGT! LÄS BRUKSANVISNINGEN INNAN DU ANVÄNDER PRODUKTEN OCH SPARA DEN.
1. Innehållsförteckning
Information om denna
bruksanvisning 100
Allmänt 100
Beskrivning av bruksanvisningen 100
Landsberoende varianter 100
Maskinbeskrivning 100
För din säkerhet 101
Allmänt 101
Varning – fara pga elektrisk ström 101
Klädsel och utrustning 102
Transportera maskinen 102
Före arbetet 102
Under arbetet 103
Underhåll och reparationer 104
Förvaring under längre driftsuppehåll 105
Sluthantering 105
Symbolbeskrivning 105
Leveransens omfattning 106
Göra maskinen klar för användning 106
Montera hjul och stödben 106
Sätta ihop maskinen GHE 135 L 106
Förvara inexnyckeln 107
Arbetsanvisningar 107
Vilket material kan bearbetas? 107
Vilket material kan inte bearbetas? 107
Maximal prendiameter 107
Fylla på kompostkvarnen 107
Rätt belastning elmotor 107
Överbelastningsskydd 107
Om knivvalsen blockeras 107
Säkerhetsanordningar 108
Återstartspärr 108
Flisuppsamlare 108
Ta maskinen i bruk 108
Ansluta kompostkvarnen till elnätet 108
Ansluta elkabeln 108
Koppla bort elkabeln 108
Dragavlastning 108
Sätta i flisuppsamlaren 108
Ta bort flisuppsamlaren 108
Starta kompostkvarnen 109
Stänga av kompostkvarnen 109
Fälla ihop maskinen GHE 140 L 109
Fälla ut maskinen GHE 140 L 110
Underhåll 110
Göra rent maskinen 110
Serviceintervall 110
Elmotor och hjul 110
Förvaring och vinteruppehåll 110
Transport 111
Dra eller skjuta kompostkvarnen 111
Lyfta eller bära kompostkvarnen 111
Transportera kompostkvarnen på en lastyta 111
Minimera slitage och förhindra skador 111
Miljöskydd 112
EU-konformitetsdeklaration 112
Kompostkvarnar STIHL GHE 135.0 L, GHE 140.0 L 112
Tekniska data 113
REACH 113
Felsökning 113
Serviceschema 114
Överlämningsbekräftelse 114
Servicebekräftelse 114
2. Information om denna bruksanvisning
2.1 Allmänt
Denna bruksanvisning är en original bruksanvisning från tillverkaren enligt EG-riktlinjen 2006/42/EC.
STIHL arbetar ständigt med vidareutveckling av sitt produktutbud. Vi förbehåller oss därför rätten till ändringar av design, teknik och utrustning. Inga anspråk grundade på uppgifter och bilder i denna bruksanvisning kan därför ställas.
I denna bruksanvisning beskrivs ev. modeller som inte finns tillgängliga i alla länder.
Denna bruksanvisning är upphovsrättsskyddad. Alla rättigheter förbehållna, särskilt då rätten till kopiering, översättning och bearbetning med elektroniska system.
2.2 Beskrivning av bruksanvisningen
Bilder och text beskriver vissa arbetsmoment.
Samtliga bildsymboler, som finns på maskinen, förklaras i denna bruksanvisning.
Blickriktning:
Blickriktning vid användning vänster och höger i bruksanvisningen: Användaren står bakom maskinen (arbetsposition).
Kapitelhänvisning:
En pil hänvisar till motsvarande kapitel och underkapitel med ytterligare förklaringar. Följande exempel visar en hänvisning till ett kapitel: (⇔ 4.)
Märkning av textavsnitt:
De beskrivna anvisningarna kan vara markerade som i följande exempel.
Arbetsmoment som kräver att användaren ingriper:
- Lossa skruven (1) med en skruvmejsel, aktivera spaken (2) ...
Allmänna uppräkningar:
- Användning av produkten för sport- eller tävlingsändamål
Text med extra betydelse:
Textavsnitt med extra betydelse markeras med en av följande symboler, för att ytterligare framhäva dem i bruksanvisningen.
Fara!
Risk för olycksfall och allvarliga personskador. Ett visst förhållningssätt krävs eller bör undvikas.
Varning!
Risk för personskador. Ett visst förhållningssätt förhindrar möjliga eller sannolika personskador.
Var försiktig!
Lätta personskador resp. sakskador kan förhindras med ett visst förhållningssätt.
Anvisning
Information om hur du bättre använder maskinen och undviker möjlig felhantering.
Text med bildreferens:
Bilder som förklarar hur maskinen används finns alldeles i början av bruksanvisningen.
Kamerasymbolen kopplar samman bilderna på bildsidorna med motsvarande textavsnitt i bruksanvisningen.
2.3 Landsberoende varianter
STIHL levererar maskinerna med olika kontakter och strömbrytare, beroende på vilket land maskinen ska levereras till.
På bilderna visas maskiner med eurokontakter. Nätanslutningen av maskiner med andra kontakter sker på liknande sätt.
3. Maskinbeskrivning
1 Handtag
2 Justerskruv mothållsplatta
3 Hållare inexxnyckel
4 Typskylt med maskinnummer
5 Spärrvred flisuppsamlare
6 Hjul
7 Flisuppsamlare
8 Hjulstativ
9 Stödben
10 Fällspärr (GHE 140 L)
11 Nätanslutning
12 Strömbrytare (rotationsriktning)
13 Inmatningsöppning
4. För din säkerhet
4.1 Allmänt
Föreskrifterna för undvikande av olycksfall måste ovillkorligen följas under arbetet med maskinen.
Hela bruksanvisningen måste läsas noggrant före den första idrifttagningen. Förvara bruksanvisningen på ett säkert
ställe för senare referens.
Dessa säkerhetsåtgärder är viktiga för din säkerhet. Anvisningarna kan dock inte täcka alla situationer. Använd maskinen med sunt förnuft och ansvarsfullt. Tänk på att användaren är ansvarig för skador som drabbar andra personer och deras egendom.
Bekanta dig med reglagen och hur maskinen används.
Maskinen får endast användas av personer som har läst bruksanvisningen och som känner till hur maskinen ska hanteras. Användaren måste själv se till att få praktiska instruktioner av en fackkunnig person före den första idrifttagningen. Användaren måste av försäljaren eller en annan fackkunnig person få instruktioner om hur maskinen används på ett säkert sätt.
Instruktionerna som användaren får bör innehålla information om att man måste vara ytterst försiktig och koncentrerad när man använder maskinen.
Det finns alltid kvar en restrisk även om du hanterar maskinen enligt föreskrift.
Risk för kvävning!
Risk för kvävning om barn leker med förpackningsmaterialet. Håll förpackningsmaterialet borta från barn.
Lämna resp. låna endast ut maskinen inklusive alla tillsatsredskap till personer som redan känner till denna modell och hur den ska hanteras. Bruksanvisningen är en del av maskinen och måste alltid skickas med.
Se till att användaren inte har nedsatt fysisk, sensorisk eller mental förmåga att använda maskinen. Om användaren har nedsatt fysisk, sensorisk eller mental förmåga får användaren endast använda den under uppsikt eller efter instruktioner av en ansvarig person.
Se till att användaren är myndig eller utbildas i ett yrke under uppsikt enligt nationella regler.
Använd endast maskinen om du är utvilad och i god fysisk och psykisk kondition. Om du har problem med hälsan bör du fråga din läkare om du får använda maskinen. Använd inte maskinen om du har druckit alkohol, tagit droger eller medicin som påverkar reaktionsförmågan.
Maskinen är konstruerad för privat bruk.
Varning – risk för olycksfall!
STIHL kompostkvarnar är lämpliga för att finfördela grenmaterial och växtrester. Annan användning är inte tillåten och kan vara farlig eller orsaka skador på maskinen.
Kompostkvarnen får inte användas (ofullständig uppräkning):
- för annat material (t.ex. glas, metall)
– för arbeten som inte beskrivs i denna bruksanvisning
- för tillverkning av livsmedel (t.ex. iskross, mäsk).
Av säkerhetsskäl är varje förändring på maskinen, utom montering av tillbehör som har godkänts av STIHL, otillåten och medför att garantianspråket går förlorat. Information om godkänt tillbehör får du hos din STIHL servande fackhandel.
Manipulering av maskinen, som förändrar effekten eller varvtalet på förbränningsmotorn resp. elmotorn, är absolut förbjuden.
Föremål, djur eller personer, särskilt barn, får inte transporteras med maskinen.
Var extra försiktig vid användning i offentliga anläggningar, parker, idrottsanläggningar, längs vägar och inom jord- och skogsbruk.
4.2 Varning – fara pga elektrisk ström
Varning! Risk för elektrisk stöt!
Speciellt viktiga för den elektriska säkerheten är elkabel, elkontakt, strömbrytare och
anslutningskabel. Skadade kablar, anslutningar och kontakter eller anslutningskablar som inte motsvarar föreskrifterna får inte användas, för att undvika risken för elektriska stötar.
Kontrollera därför anslutningskabeln regelbundet beträffande skador eller åldrande (skörhet).
Maskinen får endast tas i bruk med avlindad elkabel.
Vid användning av en kabeltrumma måste den alltid lindas av helt innan den används.
Använd aldrig en skadad förlängningskabel. Byt ut skadade kablar mot nya och reparera inte förlängningskablarna.
Koppla omedelbart bort elkabeln resp. förlängningskabeln från strömförsörjningen om elkabeln resp. förlängningskabeln skadas under drift. Ta aldrig i en skadad elkabel resp. förlängningskabel.
Använd inte maskinen med skadade eller utslitna kablar. Kontrollera särskilt nätanslutningskabeln beträffande skador och åldrande.
Underhålls- och reparationsarbeten på nätkablar får bara utföras av särskilt utbildad fackpersonal.
Risk för elektrisk stöt!
Anslut inte en skadad kabel och ta inte i en skadad kabel, innan den kopplats från elnätet.
Knivenheterna (knivarna) får inte vidröras förrän maskinen kopplats från elnätet.
Se alltid till att elkablarna som används är tillräckligt säkrade.
Arbeta inte i regn och våt miljö.
Använd endast fuktisolerade förlängningskablar avsedda för utomhusbruk som är godkända
för användning av maskinen (⇒ 10.1).
Låt inte maskinen stå utan skydd i regnet.
Se till att maskinen inte skadas pga strömvariationer när den ansluts till ett strömaggregat.
Anslut maskinen endast till en strömkälla som har en säkerhetsbrytare med en utlösningsström på högst 30 mA. En elektriker kan ge ytterligare information.
4.3 Klädsel och utrustning
Använd alltid stadiga skor med räfflad sula under arbetet. Arbeta aldrig barfota eller t.ex.
med sandaler.
Använd alltid kraftiga skyddshandskar under arbetet och även vid underhåll och transport av maskinen.
Använd alltid skyddsglasögon och hörselskydd under arbetet. Använd dem under hela driftstiden.
Använd lämplig och åtsittande klädsel under arbetet med maskinen, dvs. overall men inte arbetsrock. Bär inte halsduk,
slips, smycken, band eller andra löst hängande accessoarer under arbetet med maskinen.
Under hela driftstiden och vid allt arbete på maskinen måste långt här sättas upp eller skyddas (schalett, mössa osv.).
4.4 Transportera maskinen
Använd alltid skyddshandskar, för att förhindra personskador pga skarpa kanter eller mycket varma maskindelar.
Transportera inte maskinen med elmotorn igång. Stäng av elmotorn och vänta tills den har stannat, och dra bort elkontakten före transport.
Transportera maskinen endast när elmotorn är kall.
Beakta maskinens vikt, särskilt när den tippas.
Använd lämpliga lasthjälpmedel (lastramper, lyftanordningar).
Säkra maskinen på lastytan med lämpliga fästanordningar av rätt dimension (band, rep osv.) på de i bruksanvisningen beskrivna fästpunkterna. (⇒ 12.3)
Dra eller skjut maskinen endast med gånghastighet.
Beakta regionala lagliga föreskrifter vid transport av maskinen, särskilt när det gäller lastens säkerhet och transport av föremål på lastflak.
4.5 Före arbetet
Se till att endast personer som känner till bruksanvisningen använder maskinen.
Beakta kommunala föreskrifter för driftstider för trädgårdsredskap med förbränningsmotor resp. elmotor.
Alla defekta samt utslitna och skadade delar ska bytas innan maskinen används. Riskhänvisningar och varningsanvisningar på maskinen som blivit oläsliga eller skadade måste bytas ut. Din STIHL servande fackhandel har nya etiketter och alla nödvändiga reservdelar i lager.
Kontrollera före idrifttagning:
– Att maskinen är i säkert bruksskick. Det innebär att skyddsanordningar ska vara på plats och i felfritt skick.
– Att elanslutning sker via ett eluttag som har installerats enligt föreskrift.
– Att isoleringen på anslutnings- och förlängningskabeln, kontakten och anslutningen är i felfritt skick.
- Att hela maskinen (elmotorns kåpa, skyddsanordningar, fästen osv.) inte är utsliten eller skadad.
- Att det inte finns något hackmaterial i maskinen och att tratten är tom.
– Att alla skruvar, muttrar och andra fästen finns resp. är åtdragna. Dra åt lösa skruvar och muttrar före idrifttagningen (beakta åtdragningsmomenten).
Använd maskinen endast utomhus och inte i närheten av en vägg eller ett annat fast föremål, för att minska risken för personskador och sakskador (användaren kan inte hoppa undan, risk för skador på fönster, bilar osv.).
Maskinen måste stå stabilt på jämn och fast mark.
Bekanta dig med strömbrytaren, så att du handlar snabbt och rätt i en nödsituation.
Kontrollera att flisuppsamlaren är i felfritt tillstånd före idrifttagningen. Det är inte tillåtet att ta maskinen i bruk med skadad flisuppsamlare (risk för personskador). En skadad flisuppsamlare måste bytas ut.
Risk för personskador!
Maskinen får endast tas i bruk om den har monterats enligt föreskrift. Om det saknas delar på maskinen (t.ex. hjul) stämmer inte längre de föreskrivna
säkerhetsavständen. Dessutom kan maskinens stabilitet försämras.
Kontrollera med en avsyning att maskinen är i felfritt tillstånd före idrifttagningen!
Felfritt tillstånd betyder att maskinen är komplett monterad och dessutom att
– hjulstativet är komplett monterat
– båda hjulen och båda stödbenen är monterade
– alla skyddsanordningar (isatt flisuppsamlare, STIHL klöverbladsöppning osv.) måste finnas och vara OK.
De inkopplings- och säkerhetsanordningar som installerats på maskinen får inte tas bort eller kringgås.
4.6 Under arbetet
Arbeta aldrig när det finns djur eller personer, särskilt barn, i det farliga området.
Använd inte maskinen vid regn, åskväder och absolut inte vid risk för blixtnedslag.
På våt mark ökar risken för olycksfall (användaren halkar lättare).
Var särskilt försiktig pga halkrisken. Undvik om möjligt att använda maskinen på våt mark.
Arbeta endast i dagsljus eller bra artificiell belysning.
Arbetsområdet måste hållas rent och i ordning under hela driftstiden. Åtgärda hinder som utgör en snubbelrisk, t.ex. stenar, grenar, kablar.
Användarens position får inte vara högre än maskinens position.
Starta:
Ställ maskinen stabilt och upprätt innan start. Den får absolut inte tas i bruk liggande.
Starta maskinen försiktigt, i enlighet med anvisningarna i kapitlet "Ta maskinen i bruk". (⇒ 10.)
Stå inte framför utkastöppningen när förbränningsmotorn resp. elmotorn startas. Det får inte finnas något
hackmaterial i kompostkvarnen när den startas. Hackmaterial kan slungas ut och orsaka personskador.
Maskinen får inte tippas när den startas.
Undvik att starta och stänga av maskinen flera gånger under kort tid, och att "leka" med strömbrytaren.
Risk för överhettning av elmotorn!
Andra apparater, som är inkopplade på samma strömkrets, kan störas under ogynnsamma förhållanden pga de spänningsvariationer som maskinen orsakar vid starten.
Om detta inträffar måste lämpliga åtgärder vidtagas (t.ex. anslutning till en annan strömkrets än den som den störda apparaten är ansluten till, driva maskinen via en strömkrets med lägre impedans).
Arbetet:
Risk för personskador!
Håll händer och fötter borta från roterande delar.
Håll undan ansiktet och andra kroppsdelar från inmatningstratten och utkastöppningen under drift. Håll alltid undan huvudet och kroppen från inmatningsöppningen.
Håll händer, övriga kroppsdelar och klädsel borta från inmatningstratten och utkastschaktet. Det finns risk för
allvarliga skador på ögon, ansikte, fingrar, händer osv.
Se alltid till att du håller balansen och står stadigt. Luta dig inte framåt.
Stäng av elmotorn och dra bort elkontakten omedelbart, om maskinen tippar när den är i bruk.
Risk för personskador!
Under användningen kan hackmaterial slungas ut uppåt. Använd därför skyddsglasögon och håll undan ansiktet från inmatningsöppningen.
Tippa inte maskinen när förbränningsmotorn resp. elmotorn går.
Se till att inte för mycket hackmaterial samlas i utkastschaktet, eftersom detta kan leda till ett försämrat hackresultat eller tillbakaslag.
Vid påfyllning av kompostkvarnen är det särskilt viktigt att se till att inga främmande föremål som metalldelar, stenar, plast, glas osv. kommer in i skärkammaren, eftersom detta kan medföra skador och tillbakaslag ut genom inmatningstratten. Åtgärda igentäppningar av samma anledning.
Vid påfyllning av grenmaterial i kompostkvarnen kan det uppstå tillbakaslag. Använd skyddshandskar!
Tänk på att klippverktyget fortsätter att gå i några sekunder tills det stannar.
Stäng av elmotorn, dra bort elkontakten och låt alla
roterande verktyg stanna
- innan du lämnar maskinen resp. när maskinen lämnas utan tillsyn
– innan du flyttar, lyfter, tippar, skjuter eller drar maskinen
– innan du transporterar maskinen
– innan blockeringar eller igentäppningar åtgärdas
– innan maskinen kontrolleras eller rengörs, eller andra arbeten genomförs på den.
Stäng av elmotorn omedelbart och låt maskinen stanna om det kommer in främmande föremål i klippverktyget, vid ovanliga ljud från maskinen eller om den börjar vibrera kraftigt. Dra bort elkontakten och genomför följande steg:
– Kontrollera maskinen beträffande skador och låt en fackman genomföra nödvändiga reparationer, innan du startar och arbetar med maskinen på nytt.
– Låt en fackman byta ut eller reparera skadade delar. Delarna måste vara kvalitativt likvärdiga.
Ta bort och töm den transparenta flisuppsamlaren när den är helt fylld med hackmaterial eller när den är så full att hackmaterialet inte längre kan kastas ut.
Stäng alltid av maskinen och vänta tills knivvalsen har stannat innan flisuppsamlaren tas bort.
4.7 Underhåll och reparationer
Ställ maskinen på jämn och fast mark, stäng av elmotorn och dra bort elkontakten före underhåll
(rengöring, reparation osv.) och före kontroll av om anslutningskabeln har snott sig eller är skadad.
Låt maskinen svalna i ca 5 minuter före allt underhåll.
Nätanslutningskabeln får bara repareras resp. bytas ut av en elektriker.
Om komponenter eller skyddsanordningar har tagits bort för underhåll måste de sättas tillbaka så snart som möjligt och i enlighet med föreskrifterna.
Rengöring:
Hela maskinen måste rengöras noggrant efter arbetet. (⇒ 11.2)
Använd inte högtryckstvätt och rengör inte maskinen under rinnande vatten (t.ex. med en trädgårdsslang).
Använd inte aggressivt rengöringsmedel. De kan skada plast och metall, och kan påverka användningen av din STIHL maskin negativt.
Underhåll:
Genomför endast underhåll som beskrivs i denna bruksanvisning. Alla andra arbeten ska utföras av en servande fackhandel. Kontakta alltid en servande fackhandel om du saknar de rätta kunskaperna eller hjälpmedlen.
STIHL rekommenderar att underhåll och reparationer endast utförs av en STIHL servande fackhandel.
En STIHL servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information.
Använd endast verktyg, tillbehör eller tillsatsredskap, som har godkänts av STIHL för denna maskin eller tekniskt likvärdiga delar. I annat fall föreligger risk för olyckor med personskador eller skador på maskinen som följd. Kontakta en servande fackhandel vid frågor.
Egenskaperna på original STIHL verktyg, tillbehör och reservdelar är optimalt anpassade till maskinen och användarens behov. Original STIHL reservdelar identifieras på STIHL reservdelsnumret, texten STIHL och i vissa fall STIHL reservdelsmarkeringen. På små delar kan beteckningen även stå ensam.
Se till att varnings- och instruktionsetiketterna alltid är rena och läsbara. Skadade eller förlorade etiketter
ska bytas mot nya originalskyltar från din STIHL servande fackhandel. Se till att den nya delen har samma etiketter när en komponent bytes ut mot en ny del.
Kontrollera att alla muttrar, bultar och skruvar så att maskinen är i säkert driftsskick.
Kontrollera hela maskinen regelbundet beträffande slitage och skador, särskilt innan förvaring av maskinen (t.ex. före ett vinteruppehåll). Utslitna eller skadade delar måste bytas ut omedelbart av säkerhetsskäl så att maskinen alltid är i säkert bruksskick.
4.8 Förvaring under längre driftsuppehåll
Låt maskinen svalna i ca 5 minuter innan den ställs in i ett slutet utrymme.
Se till att maskinen skyddas mot obehörig användning (t.ex. av barn).
Rengör maskinen noggrant innan förvaring (t.ex. vinteruppehåll).
Förvara maskinen i säkert bruksskick.
Förvaringsutrymmet måste vara torrt, frostsäkert och låsbart.
4.9 Sluthantering
Avfallsprodukter kan skada personer, djur och miljö, och måste därför sluthanteras på ett fackmannamässigt sätt.
Kontakta en återvinningsstation eller en servande fackhandel för mer information om hur avfallsprodukter ska sluthanteras på ett fackmannamässigt sätt. STIHL rekommenderar en STIHL servande fackhandel.
Se till att den uttjänta maskinen sluthanteras på ett fackmannamässigt sätt. Gör maskinen obrukbar innan sluthanteringen. Ta särskilt bort elkabeln resp. anslutningskabeln till elmotorn, för att förebygga olyckor.
5. Symbolbeskrivning
Varning!
Läs bruksanvisningen före idrifttagning.
Risk för personskador!
Håll tredje person borta från det farliga området.
Risk för personskador!
Roterande verktyg! Håll händer och fötter borta från öppningarna när maskinen går.
Risk för personskador!
Stäng av elmotorn och dra bort maskinens elkabel före arbete med klippverktyg, före underhåll och rengöring, före kontroll av om anslutningskabeln har snott sig eller är skadad, och innan du lämnar maskinen.
Använd hörselskydd! Använd skyddsglasögon! Använd arbetshandskar!
Rotationsriktning för juste- ring av mothållsplattan.
6. Leveransens omfattning
Pos. Beteckning Antal GHE 135 L
A Överdel maskin 1
B Hjulstativ 1
C Flisuppsamlare 1
D Skruv 5 x 16 4
GHE 140 L
E Grundmaskin med 1 flisuppsamlare GHE 135 L, GHE 140 L
F Stödben 2
G Bricka A6 2
H Toppmutter M6 2
I Hjul 2
J Skruv M8 x 85 2
K Hylsa 2
L Bricka A8 6
M Låsmutter M8 2
N Skruvnyckel 1
O Insexnyckel 1
• Bruksanvisning 1
7. Göra maskinen klar för användning
7.1 Montera hjul och stödben
GHE 140 L:
– Fäll ut maskinen. (⇒ 10.12)
Montera hjul:
GHE 135.0 L, GHE 140 L:
– Ta bort flisuppsamlaren. (⇒ 10.6)
- Bänd loss navkapseln (1) från hjulet (I) med hjälp av en skruvmejsel.
- Sätt in skruven (J) med en bricka (L) inifrån genom hålet på hjulstativet (B). Skjut på en bricka (L) och hylsan (K) på skruven (J). Skjut på hjulet (I) på hylsan (K). Skruva fast muttern (M) med en bricka (L) och dra åt med 5-7 Nm.
- Placera navkapseln (1) mitt på hjulet (I) och tryck in tills navkapseln (1) snäpper in.
– Upprepa arbetsmomentet på den andra sidan.
Montera stödben:
- Sätt in skruven på stödbenet (F) nedifrån genom hålet på hjulstativet (B). Skjut på brickan (G) på skruven, skruva fast toppmuttern (H) och dra åt med 4-6 Nm.
– Upprepa arbetsmomentet på den andra sidan.
7.2 Sätta ihop maskinen GHE 135 L
• Ta bort flisuppsamlaren.
(⇒ 10.6)
- Placera maskinens överdel (A) på hjulstativet (B) och centrera den försiktigt. Se samtidigt till att gummiskyddet (1) har rätt position – gummiskyddet (1) får inte klämmas fast mellan maskinens överdel och det
svarta skyddet på hjulstativet. Montera maskinens överdel (A) genom att skruva fast de fyra skruvarna (D) på hjulstativet (B). Dra åt skruvarna (D) med 1-1,5 Nm.
• Sätt i flisuppsamlaren. (⇒ 10.5)
7.3 Förvara inexnyckeln
- Skjut in inexnyckeln (O) i hållaren (1) på maskinen.
8.1 Vilket material kan bearbetas?
Träd- och häckmaterial, grankvistar, yviga grenar, yviga grenar med löv, grönsaker, bärbuskar, hopbuntade och inte för fuktiga blommor.
Gren- och häckmaterial bör bearbetas i färskt tillständ, eftersom hackningseffekten är bättre vid färskt material än vid uttorkat eller vått material.
8.2 Vilket material kan inte bearbetas?
Stenar, glas, metalldelar (ståltråd, spik ...) eller plast får inte komma in i kompostkvarnen.
Grundregel:
Material som inte hör hemma på komposten ska inte heller bearbetas med kompostkvarnen.
8.3 Maximal grendiameter
Uppgifterna gäller för färskt grenmaterial:
Maximal grendiameter
GHE 135 L: 35 mm
GHE 140 L: 40 mm
8.4 Fylla på kompostkvarnen
Tack vare STIHL klöverbladsöppningen är det möjligt att bearbeta även mycket yvigt grenmaterial.
Skär först mycket yviga grenar i mindre bitar med en trädgårdssax.
För att undvika att kompostkvarnen sätts igen bör segt, jordigt hackmaterial blandas med torra grenar.
Fyll endast på kompostkvarnen när elmotorn har uppnått fullt varvtal.
Risk för personskador! Håll grenarna som dras in av kompostkvarnen lätt i handen och styr dem fram till inmatningsöppningen. Håll inte fast och dra inte tillbaka grenarna.
- För in träd- och häckmaterial samt grenmaterial långsamt genom inmatningsöppningen (13) till knivvalsen. Grenar dras in i kompostkvarnen utan ryck.
- Låt maskinen hacka färdigt efter varje arbetsprocess.
8.5 Rätt belastning elmotor
Fyll alltid på kontinuerligt och jämnt i kompostkvarnen.
8.6 Överbelastningsskydd
Om elmotorn överbelastas under arbetet ändrar den automatiska backkörningen knivvalsens rotationsriktning och försöker på så sätt lossa blockeringen. Om blockeringen inte lossas efter 3 riktningsändringen stänger det inbyggda överbelastningsskyddet av elmotorn automatiskt.
Efter en avkylningsperiod på ca 10 minuter kan kompostkvarnen tas i bruk igen.
Om överbelastningsskyddet löser ut ofta kan orsaken vara följande:
– Ej lämplig anslutningskabel (⇒ 10.1)
– Elnätet överbelastat
- Maskinen överbelastad pga för stora mängder hackmaterial
8.7 Om knivvalsen blockeras
För hög belastning av elmotorn, för mycket hackmaterial, främmande föremål eller för tjocka grenar leder efter ett tag till att knivvalsens rotationsriktning ändras automatiskt och senare även till att maskinen stannar.
Knivvalsen ändrar automatiskt rotationsriktning vid för hög belastning.
- Stäng genast av med strömbrytaren om knivvalsen stannar.
- Låt maskinen svalna och starta på nytt enligt beskrivningen. (⇒ 10.9)
9. Säkerhetsanordningar
9.1 Återstartspärr
Maskinen kan bara startas med strömbrytaren och inte genom att sätta i anslutningskabeln i eluttaget.
9.2 Flisuppsamlare
Kompostkvarnen kan alltid endast kopplas in med monterad och spärrad flisuppsamlare.
Den isatta flisuppsamlaren förhindrar åtkomst till den roterande knivvalsen under drift.
10. Ta maskinen i bruk
10.1 Ansluta kompostkvarnen till elnätet
Risk för personskador!
Beakta alla säkerhetsanvisningar i kapitlet "Varning – fara pga elektrisk ström" (⇒ 4.2).
Nätspänning och driftspänning måste stämma överens (se typskylt).
Nätanslutningskabeln måste vara tillräckligt säkrad. (⇔ 16.)
Anslutningskablarna som används får inte vara lättare än gummislangkablar H07 RN-F DIN/VDE 0282.
Anslutningskontakterna måste vara stänkvattenskyddade. Olämpliga förlängningskablar medför effektförlust och kan orsaka skador på elmotorn.
Nätanslutningskabelns min. tvärsnitt måste vara 3 x 1, 5 m m ^2 vid en längd på upp till 25 m resp. 3 x 2,5 mm ^2 vid en längd på upp till 50 m.
Anslutningskablarnas kopplingar måste vara av gummi eller gummiöverdragna och motsvara normen DIN/VDE 0620.
Denna maskin är avsedd för anslutning till en huvudledning med en systemimpedans Z_max på anslutningspunkten (servisledning) på maximalt 0,49 Ohm (vid 50 Hz).
Användaren måste se till att maskinen endast anslutes till en huvudledning som uppfyller dessa krav. Vid behov kan den lokala elleverantören svara på frågor om systemimpedansen.
En elektriker kan ge ytterligare information om nätanslutningen.
10.2 Ansluta elkabeln
- Anslut elkabeln till elkontakten (1).
- Fäst elkabeln i dragavlastningen. (⇒ 10.4)
10.3 Koppla bort elkabeln
- Lossa dragavlastningen. (⇒ 10.4)
Dra endast bort elkabeln genom att dra i kontakten, för att undvika skador på elkabeln. Aldrig genom att dra i kabeln.
10.4 Dragavlastning
Dragavlastningen förhindrar en ofrivillig utdragning av anslutningskabeln under arbetet och förhindrar därmed även en ev. skada på maskinens nätanslutning.
Därför måste anslutningskabeln placeras i dragavlastningen.
• Anslut elkabeln. (⇒ 10.2)
- Gör en ögla på anslutningskabeln (1) och för in den i öppningen (2).
- Trä öglan över haken (3) och dra åt den.
10.5 Sätta i flisuppsamlaren
- För in flisuppsamlaren (1) på båda styrningarna (2) och skjut in den till anslag.
- Vrid spärrvredet (3) åt höger till anslag och säkra flisuppsamlaren.
Kompostkvarnen kan alltid endast kopplas in med spärrad flisuppsamlare.
10.6 Ta bort flisuppsamlaren
• Stäng av maskinen. (⇒ 10.8)
- Vrid spärrvredet (1) åt vänster till anslag.
• Dra ut flisuppsamlaren (2).
Kompostkvarnen kan inte tas i bruk utan flisuppsamlare.
10.7 Starta kompostkvarnen
GHE 140 L:
• Fäll ut och spärra maskinen. (⇒ 10.12)
• Sätt i flisuppsamlaren. (⇒ 10.5)
- Anslut maskinen till elnätet. (⇒ 10.2)
Strömbrytaren (1) med integrerat skjutreglage (2) förhindrar direkt omkoppling från en rotationsriktning till den motsatta.
Koppla från maskinen och vänta ovillkorligen tills knivvalsen har stannat innan du kopplar om rotationsriktningen.
Läge inmatning
Knivvalsen drar in och klipper hackmaterialet.
• Vrid strömbrytaren (1) till läge 0.
- Skjut skjutreglaget (2) uppåt.
- Vrid strömbrytaren (1) åt höger till läge START och till anslag mot fjädertrycket, för att starta elmotorn. Elmotorn startar.
- Släpp vridreglaget. Den går automatiskt tillbaka till läge I. Elmotorn fortsätter att gå.
Läge bakåt
Knivvalsen går bakåt och släpper loss hackmaterialet igen.
• Vrid strömbrytaren (1) till läge 0.
- Skjut skjutreglaget (2) nedåt.
- Vrid strömbrytaren (1) åt vänster till läge I och till anslag mot fjädertrycket, och håll den så. Elmotorn går.
Vridreglaget måste hållas i detta läge, eftersom det annars går tillbaka till mittläget (läge 0) automatiskt.
10.8 Stänga av kompostkvarnen
- Ställ strömbrytaren (1) i läget 0.
Kompostkvarnens elmotor stängs av och bromsas automatiskt.
Risk för skador genom utkommande hackmaterial. Håll händer och huvud borta från inmatningsöppningen. Titta inte in i den!
Kompostkvarnen har en automatisk backkörning. När knivvalsen blockeras kopplar maskinen automatiskt in bakkörningen för att lossa blockeringen.
Hackmaterialet släpps loss igen.
Fyll på kompostkvarnen först när elmotorn har uppnått fullt varvtal efter att blockeringen har lossats.
10.10 Hackning
- Ställ kompostkvarnen på jämn och fast mark.
- Ta på kraftiga skyddshandskar, skyddsglasögon och hörselskydd.
- Anslut kompostkvarnens elkabel.
(⇒ 10.2)
• Starta kompostkvarnen. (⇒ 10.7) - Vänta tills kompostkvarnen har uppnått maximalt varvtal (tomgångsvarvtal).
- Fyll på kompostkvarnen rätt med hackmaterial. (⇒ 8.4)
• Stäng av kompostkvarnen. (⇒ 10.8)
10.11 Fälla ihop maskinen GHE 140 L
• Koppla loss maskinen. ( 10.3)
- Håll maskinen med en hand på handtaget (1).
- Dra spärrspaken (2) till anslag i pilens riktning och håll den så. Maskinens överdel är lossad.
- Sänk ned maskinens överdel (3) långsamt till anslag och håll den så.
- Släpp spärrspaken (2) och se till att maskinens överdel är ordenligt spärrad.
10.12 Fälla ut maskinen GHE 140 L
- Håll ned maskinen med en hand på handtaget (1).
- Dra spärrspaken (2) till anslag i pilens riktning och håll den så. Maskinens överdel är lossad.
- Dra upp maskinens överdel (3) långsamt till anslag och håll den så.
- Släpp spärrspaken (2) och se till att maskinens överdel är ordenligt spärrad.
11. Underhåll
Risk för personskador! Läs noggrant kapitlet "För din säkerhet" (⇔ 4.), särskilt underkapitlet "Underhåll och reparation" (⇔ 4.7), och beakta alla säkerhetsanvisningar före underhåll- eller rengöring av maskinen.
Dra ut elkontakten före alla underhållsarbeten.
11.1 Justera mothällsplattan
Maskinen måste vara fri från hackmaterial.
Steg 1
- Starta maskinen (ställ strömbrytaren i läget "Inmatning"). (⇒ 10.7)
Steg 2
- Vrid justerskruven (1) långsamt medurs med insexnyckeln (2) när maskinen går. Samtidigt trycks mothållsplattan mot knivvalsen på maskinens insida. Mothållsplattan är rätt inställd när några aluminiumspån faller ut genom utkastet.
Mothållsplattan är justerad och maskinen är klar för användning.
11.2 Göra rent maskinen
Underhållsintervall: Efter varje användning
Rengör maskinen grundligt varje gång du har använt den. Bra skötsel skyddar maskinen mot skador och förlänger livslängden.
Maskinen får endast rengöras i den visade positionen.
Rikta aldrig en vattenstråle mot elmotorns resp. förbränningsmotorns delar, tätningar, lagerställen och elektriska komponenter som
strömbrytare. Detta skulle leda till dyra reparationer.
Om föroreningar och hård smuts inte går bort med en borste, fuktig trasa eller träpinne rekommenderar STIHL att ett
specialrengöringsmedel (t.ex. STIHL specialrengöring) används.
Använd inte aggressivt rengöringsmedel. Rengör knivplattorna regelbundet.
Elmotorer är skyddade mot stänkvatten.
Skydda finfördelningsverktyg och kvarnens innandöme mot korrosion med i handeln förekommande rostskyddsmedel, t.ex. rapsolja).
11.3 Serviceintervall
Det rekommenderas att läta en återförsäljare serva kompostkvarnen en gång om året.
STIHL rekommenderar en STIHL servande fackhandel.
11.4 Elmotor och hjul
Elmotorn är underhållsfri.
Hjulens lager är underhållsfria.
11.5 Förvaring och vinteruppehåll
Förvara maskinen i ett torrt, slutet och dammfritt utrymme. Se till att den förvaras utom räckhåll för barn.
Förvara maskinen endast i säkert bruksskick.
Se till att muttrar, bultar och skruvar är fastdragna ordentligt, byt ut oläsliga varningstexter på maskinen, kontrollera hela maskinen efter slitage eller skador. Byt ut utslitna eller skadade delar.
Eventuella störningar på maskinen ska alltid åtgärdas innan förvaring.
Beakta följande punkter vid längre stilleståndsperioder (vinteruppehåll):
- Rengör noggrant alla yttre delar på maskinen.
- Olja resp. fetta in alla rörliga delar.
12. Transport
Risk för personskador! Läs noggrant och beakta kapitlet "För din säkerhet", särskilt kapitlet "Transportera maskinen" före transport. (⇔ 4.4)
12.1 Dra eller skjuta kompostkvarnen
- Håll fast kompostkvarnen i handtaget (1) och tippa den bakåt.
- Kompostkvarnen kan dras eller skjutas långsamt (gånghastighet).
12.2 Lyfta eller bära kompostkvarnen
Det krävs minst 2 personer för att lyfta eller bära maskinen.
Använd alltid lämplig skyddsutrustning som skyddar underarmarna och överkroppen.
– Sätt i och säkra flisuppsamlaren. (⇒ 10.5)
- Första personen: håll fast kompostkvarnen i handtaget (1).
- Andra personen: håll fast kompostkvarnen i hjulstativet (2) till vänster och höger framför de båda stödbenen.
- Lyft upp kompostkvarnen samtidigt.
GHE 140 L:
Kompostkvarnen kan även bäras i ihopfällt tillständ.
- Första personen: håll fast kompostkvarnen i handtaget (3) på flisuppsamlaren.
- Andra personen: håll fast kompostkvarnen i rörstödet till vänster och höger framför de båda stödbenen (4).
- Lyft upp kompostkvarnen samtidigt.
12.3 Transportera kompostkvarnen på en lastyta
- Säkra maskinen med lämpliga fästanordningar så att den inte kan välta. Fäst rep resp. band i hjulstativet (1) eller på inmatningstratten (2).
13. Minimera slitage och förhindra skador
Viktiga anvisningar för underhåll och skötsel av produktgruppen
Eldrivna kompostkvarnar (STIHL GHE)
STIHL avsäger sig allt ansvar för sak- och personskador som har uppkommit till följd av att anvisningarna i bruksanvisningen ej har beaktats, särskilt vad gäller säkerhet, handhavande och underhåll, eller som har orsakats av att ej godkända påbyggnadsdetaljer eller reservdelar har använts.
Beakta följande viktiga anvisningar för att förhindra skador eller överdrivet slitage på din STIHL maskin:
1. Förslitningsdelar
Många av STIHL maskinens delar är utsatta för normalt slitage även om den används i enlighet med anvisningarna och måste bytas ut i tid beroende på användningens typ och längd.
Hit hör bl.a.:
- Mothållsplatta
- Knivvals
- Kolborstar
2. Följ alltid anvisningarna i denna bruksanvisning
Användning, underhåll och förvaring av STIHL maskinen måste ske omsorgsfullt, på det sätt som beskrivs i denna bruksanvisning. Användaren är själv ansvarig för alla skador som orsakas av att säkerhets-, användnings- och underhållsanvisningarna ej beaktas.
Detta gäller särskilt vid
– underdimensionerad anslutningskabel (area)
– felaktig elanslutning (spänning)
– förändringar på produkten som inte har godkänts av STIHL
– användning av verktyg eller tillbehör på maskinen, som inte är godkända, inte är lämpliga eller är kvalitativt mindervärdiga
– ej avsedd användning av produkten
– användning av produkten för sport- eller tävlingsändamål
– följdskador som orsakas av att produkten har använts med defekta komponenter.
3. Underhåll
Alla arbeten som beskrivs i avsnittet "Underhåll" måste genomföras regelbundet.
Om användaren inte kan genomföra detta underhåll själv ska det utföras av en servande fackhandel.
STIHL rekommenderar att underhåll och reparationer endast utförs av en STIHL servande fackhandel.
En STIHL servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information.
Om dessa arbeten inte utförs föreligger risk för skador som användaren är ansvarig för.
Hit räknas bl.a.
- skador på elmotorn pga otillräcklig rengöring av kylluftskanalen (insugsöppning, kylflänsar, fläkthjul)
- korrosions- och andra följdskador orsakade av en felaktig förvaring
– skador på maskinen pga användningen av kvalitativt mindervärdiga reservdelar
– skador pga att underhåll inte genomförts inom rätt tid eller har genomförts på ett felaktigt sätt resp. pga att underhåll och reparation ej har utförts av en servande fackhandel.
14. Miljöskydd
Hackmaterial hör inte hemma bland soporna, utan bör komposteras.
Förpackningar, maskin och tillbehör är tillverkade av
återvinningsbart material och ska sluthanteras därefter.
Sorterad och miljövänlig sluthantering av materialrester gagnar återanvändningen av återvinningsbart avfall. Därför ska maskinen lämnas till materialinsamlingen efter att dess normala livslängd har uppnåtts.
15. EU-konformitetsdeklaration
15.1 Kompostkvarnar STIHL GHE 135.0 L, GHE 140.0 L
förklarar på eget ansvar att
– Typ: eldrivna kompostkvarnar
- Fabrikat: STIHL
– Typ: GHE 135.0 L, GHE 140.0 L
- Modellnummer: 6013
motsvarar de gällande bestämmelserna i riktlinjen 2006/42/EC, 2000/14/EC, 2014/30/EU och 2011/65/EU samt är utvecklad och tillverkad enligt följande normer, vars version var giltig vid respektive produktionsdatum: EN 50434, EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2 och EN 61000-3-3 (om de kan tillämpas).
Deltagandes namn och adress: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg
Bestämningen av den uppmätta och garanterade ljudnivån har utförts enligt riktlinjen 2000/14/EC, bilaga VIII.
GHE 135.0 L
– Uppmätt ljudnivå: 92,0 dB(A)
– Garanterad ljudnivå: 94 dB(A)
GHE 140.0 L
– Uppmätt ljudnivå: 91,0 dB(A)
– Garanterad ljudnivå: 93 dB(A)
Tekniska underlag förvaras av produktgodkännandet på STIHL Tirol GmbH.
Tillverkningsår och maskinnummer finns på kompostkvarnen.
Langkampfen, 02.01.2021
STIHL Tirol GmbH
stf.
Matthias Fleischer, områdeschef inom forskning och utveckling stf.
Sven Zimmermann, områdeschef inom kvalitet
16. Tekniska data
GHE 135.0 L, GHE 140.0 L:
| Motor, typ elmotor | ||
| Märkspänning | 230 | V~ |
| Frekvens 50 Hz | ||
| Nominellt varvtal vals 40 varv/min | ||
| Säkring 16 A | ||
| Skyddsklass | II | |
| Skyddstyp | stänkvattenskyddad (IP X4) | |
| Driftstyp | P40 | |
| 40 s belastnings-tid | ||
| 60 s tomgångstid | ||
| L/B/H | 64/49/96 cm | |
GHE 135.0 L:
| Enligt riktlinje 2000/14/EC: | |
| Garanterad ljudnivå | |
| L_WAd | 94 dB(A) |
| Enligt riktlinje 2006/42/EC: | |
| Ljudtrycksnivå påarbetsplats L_pA | 87 dB(A) |
| Tolerans K_pA | 3 dB(A) |
| Effekt | 2300 W |
| Nominell strömstyrka | 11,5 A |
| Nominellt varvtalelmotor | 21000 varv/min |
| Vikt | 23 kg |
GHE 140.0 L:
| Enligt riktlinje 2000/14/EC: | |
| Garanterad ljudnivå | |
| LwAd | 93 dB(A) |
| Enligt riktlinje 2006/42/EC: | |
GHE 140.0 L:
| Ljudtrycksnivå på arbetsplats L_pA | 85 dB(A) |
| Tolerans K_pA | 3 dB(A) |
| Effekt | 2500 W |
| Nominell strömstyrka | 12,0 A |
| Nominellt varvtal elmotor | 21000 varv/min |
| Vikt | 24 kg |
16.1 REACH
REACH är en EG-förordning för registrering, bedömning och godkännande av kemikalier.
Information om uppfyllandet av REACH-förordningen (EG) nr 1907/2006 finns på www.stihl.com/reach.
17. Felsökning
✗ kontakta ev. en servande fackhandel, STIHL rekommenderar en STIHL servande fackhandel.
Störning:
Elmotorn startar inte
Möjlig orsak:
– Flisuppsamlaren inte isatt och spärrad
– Elmotorns skydd aktiverat
- Ingen nätspänning
- Anslutningskabel resp.
anslutningskontakt eller strömbrytare
defekt
Åtgärd:
– Sätt i och spärra flisuppsamlaren
(⇒ 10.5)
– Låt maskinen svalna (⇒ 8.6)
- Kontrollera elkabel och säkring
✗ (⇒ 10.1)
- Kontrollera resp. byt ut kabel, kontakt, anslutning resp. strömbrytare (elektriker) ✕ (⇒ 10.2)
Störning:
Hackmaterial dras inte in
Möjlig orsak:
– Knivvalsen är blockerad
Åtgärd:
- Åtgärda blockeringen (⇒ 10.9)
Störning:
Hackmaterialet skärs inte sönder
Möjlig orsak:
– Mothållsplattan på knivvalsen feljusterad
– Knivvalsen utsliten eller skadad
Åtgärd:
– Justering av mothållsplattan (⇒ 11.1)
- Byt knivvalsen och mothållsplattan ✕
Störning:
Elmotorn brummar, maskinen startar inte
Möjlig orsak:
– Knivvalsen är blockerad
Åtgärd:
- Åtgärda blockeringen (⇒ 10.9)
Störning:
Onormala ljud, slammer fån kvarnen
Möjlig orsak:
– Lösa skruvar
– Knivvalsen utsliten eller skadad
Åtgärd:
– Kontrollera att alla skruvar sitter ordentligt. Dra åt lösa skruvar
- Byt knivvalsen och mothållsplattan ✗
Störning:
Hackmaterialet kastas inte ut
Möjlig orsak:
– Utkastet igentäppt pga det fastklämda gummiskyddet
Åtgärd:
– Montera gummiskyddet rätt (⇒ 7.2)
18. Serviceschema
18.1 Överlämningsbekräftelse
Modell:
Serienummer:
Datum: ____ ____ ____ ____ ____ ____
Överlämna denna bruksanvisning till din STIHL servande fackhandel vid underhåll.
Denna bekräftar i de förtryckta fälten att servicearbetena har genomförts.
Service utförd den
Datum för nästa service
Arvoisa asiakas,
Granuleringsbeholderen läst
Granuleringsbeholderen läst op
6. Medfølgende dele
Pos. Betegnelse Stk. GHE 135 L
A Maskinens øverste del 1
B Hjulfod 1
C Granuleringsbeholder 1
D Skrue 5 x 16 4
GHE 140 L
E Basismaskine med 1 granuleringsbeholder GHE 135 L, GHE 140 L
F Støttefod 2
G Skive A6 2
H Hættemøtrik M6 2
I Hjul 2
J Skrue M8 x 85 2
K Bøsning 2
L Skive A8 6
M Låsemøtrik M8 2
N Gaffelnøgle 1
O Unbrakonøgle 1
Kompostkværnen kan kun startes, när granuleringsbeholderen er låst.
40 s belastnings- tid
60 s tomgangstid
l/b/h 64/49/96 cm
GHE 135.0 L:
I henhold til direktivet 2000/14/EC:
Garanteret lydeffekt-
niveau L _WAd 94 dB(A)
I henhold til direktivet 2006/42/EC:
Støjniveau på
