| Produkttype | Elektrisk kvern (høvel) |
| Merke | Stihl |
| Modell | GHE 140 L |
| Mål (L × B × H) | 64 × 49 × 96 cm |
| Vekt | 24 kg |
| Strømforsyning | Nettspenning 230 V / 50 Hz |
| Effekt | 2500 W |
| Nominell strøm | 12,0 A |
| Motorhastighet | 21 000 o/min |
| Kvernskivens hastighet | 40 o/min |
| Maks. kvernkapasitet (greiner) | 40 mm diameter |
| Garantert støynivå | 93 dB(A) |
| Lydtrykknivå | 85 dB(A) |
| Beskyttelse | IP X4 (beskyttet mot sprutvann) |
| Antiblokkeringssystem | Automatisk reversering og overbelastningsrelé |
| Sikkerhetsinnretninger | Automatisk stopp, startspærring, låsbar oppsamlingsboks |
| Oppsamlingsboks | Inkludert, låsbar, gjennomsiktig |
| Vedlikehold | Justering av motplate, rengjøring etter hver bruk |
| Slitedeler | Motplate, kvernskive, kullbørster |
| Reparerbarhet | Overlates til en autorisert Stihl-forhandler |
| Medfølgende tilbehør | Allen-nøkkel, fastnøkkel, bruksanvisning |
Ofte stilte spørsmål - GHE 140 L STIHL
Brukerspørsmål om GHE 140 L STIHL
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Høvel i PDF-format gratis! Finn veiledningen din GHE 140 L - STIHL og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. GHE 140 L av merket STIHL.
BRUKSANVISNING GHE 140 L STIHL
vi er glade for at du har valgt STIHL. Vi utvikler og produserer våre produkter i topp kvalitet i samsvar med behovene til våre kunder. Dermed skapes produkter med høy pålitelighet selv ved ekstrem belastning.
STIHL står også for topp kvalitet ved servicen. Vår faghandel sikrer kompetent rådføring og opplæring, samt omfattende teknisk omsorg.
Vi takker for din tiltro og ønsker deg god fornøyelse med ditt STIHL produkt.
Dr. Nikolas Stihl
VIKTIG! LESES F∅R BRUK OG OPPBEVARES.

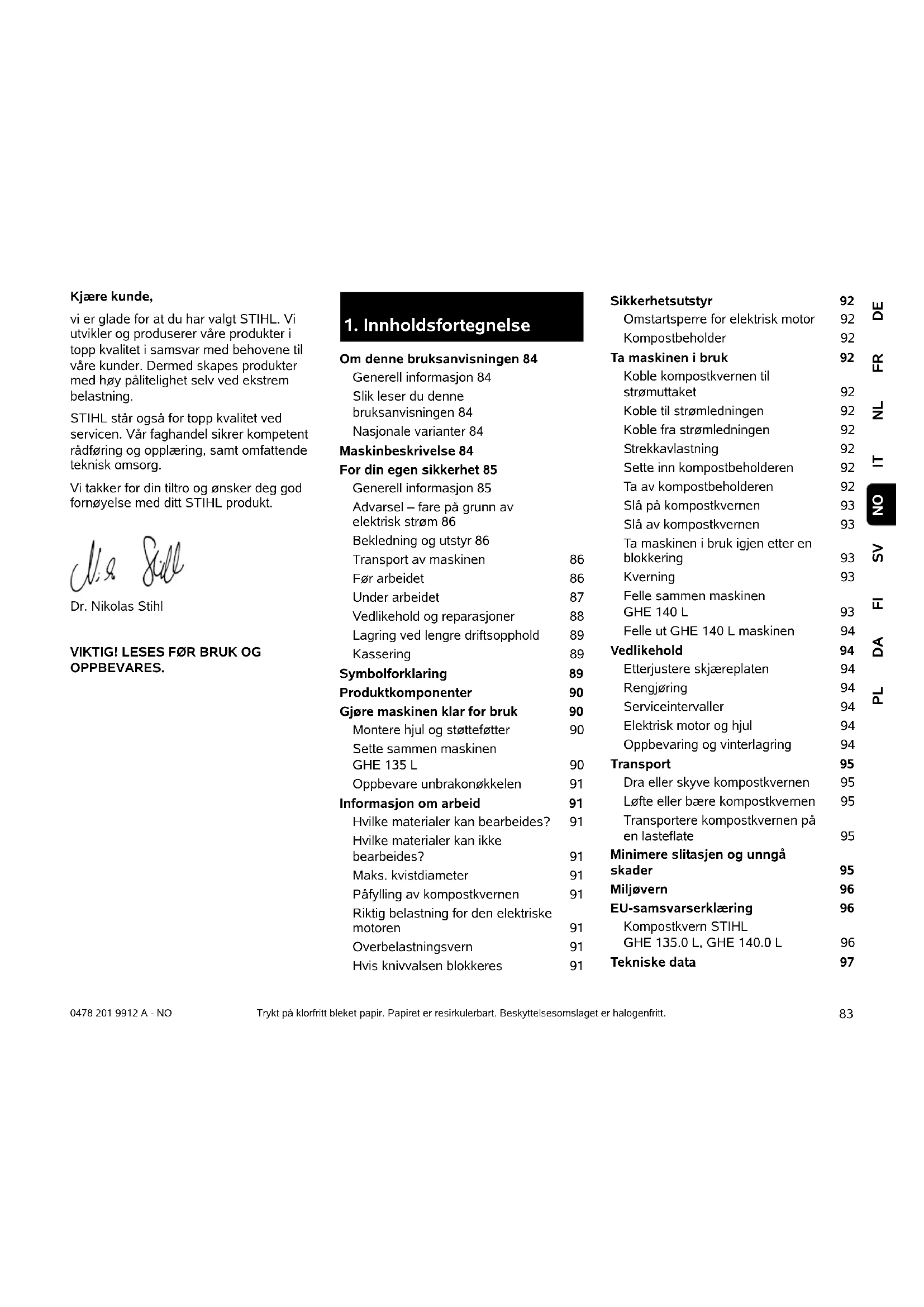

1. Innholdsfortegnelse
Om denne bruksanvisningen 84
Generell informasjon 84
Slik leser du denne
bruksanvisningen 84
Nasjonale varianter 84
Maskinbeskrivelse 84
For din egen sikkerhet 85
Generell informasjon 85
Advarsel – fare på grunn av elektrisk strøm 86
Bekledning og utstyr 86
Transport av maskinen 86
Før arbeidet 86
Under arbeidet 87
Vedlikehold og reparasjoner 88
Lagring ved lengre driftsopphold 89
Kassering 89
Symbolforklaring 89
Gjøre maskinen klar for bruk 90
Montere hjul og støtteføtter 90
Sette sammen maskinen GHE 135 L 90
Oppbevare unbrakonøkkelen 91
Informasjon om arbeid 91
Hvilke materialer kan bearbeides? 91
Påfylling av kompostkvernen 91
Riktig belastning for den elektriske motoren 91
Overbelastningsvern 91
Hvis knivvalsen blokkeres 91
Sikkerhetsutstyr 92
Omstartsperre for elektrisk motor 92
Kompostbeholder 92
Ta maskinen i bruk 92
Koble fra strømledningen 92
Strekkavlastning 92
Sette inn kompostbeholderen 92
Ta av kompostbeholderen 92
Ta maskinen i bruk igjen etter en blokkering 93
Kverning 93
Felle sammen maskinen
GHE 140 L 93
Felle ut GHE 140 L maskinen 94
Vedlikehold 94
Etterjustere skjæreplaten 94
Rengjøring 94
Serviceintervaller 94
Elektrisk motor og hjul 94
Oppbevaring og vinterlagring 94
Transport 95
Dra eller skyve kompostkvernen 95
Løfte eller bære kompostkvernen 95
Transportere kompostkvernen på en lasteflate 95
Minimere slitasjen og unngå skader 95
Miljøvern 96
EU-samsvarserklæring 96
Kompostkvern STIHL GHE 135.0 L, GHE 140.0 L 96
Tekniske data 97
REACH 97
Feilsøking 98
Serviceplan 98
Bekreftelse av overleveringen 98
Servicebekreftelse 98
2. Om denne bruksanvisningen
2.1 Generell informasjon
Denne bruksanvisningen er en original bruksanvisning fra produsenten i henhold til EU-direktiv 2006/42/EC.
STIHL arbeider kontinuerlig med å videreutvikle produktutvalget, og vi må av den grunn forbeholde oss retten til forandringer i produktenes form, teknikk og utstyr.
Det kan derfor ikke fremmes krav på grunnlag av informasjon og bilder i denne brosjyren.
I denne bruksanvisningen er det kanskje beskrevet modeller som ikke er tilgjengelig i alle land.
Denne bruksanvisningen er opphavsrettslig beskyttet. Alle rettigheter er forbeholdt, spesielt retten til mangfoldiggjøring, oversettelse og bearbeiding i elektroniske systemer.
2.2 Slik leser du denne bruksanvisningen
Bilder og tekst beskriver bestemte fremgangsmåter.
Alle symbolene som finnes på maskinen, er forklart i denne bruksanvisningen.
Synsretning:
Synsretning ved bruk av venstre og høyre i bruksanvisningen: Brukeren står bak maskinen (arbeidsstilling).
Kapittelhenvisning:
Merking av tekstavsnittene:
De beskrevne instruksene kan være utformet som i eksemplene nedenfor.
Fremgangsmåter som krever handling fra brukerens side:
- Løsne skruen (1) med en skrutrekker, og aktiver hendelen (2) ...
Generelle opplistinger:
- Bruk av produktet i forbindelse med sportsarrangementer eller andre konkurranser
Tekst med ekstra betydning:
Tekstavsnitt med ekstra betydning er merket med et av symbolene som beskrives nedenfor, slik at disse fremheves spesielt i bruksanvisningen.
Fare!
Fare for uhell og alvorlig personskade. En bestemt fremgangsmåte er nødvendig eller må unngås.
Advarsel!
Fare for personskade. En bestemt fremgangsmåte hindrer mulige eller sannsynlige personskader.
Forsiktig!
Mindre skader eller materielle skader kan hindres ved å følge en bestemt fremgangsmåte.
Merknad
Informasjon om hva som er god og riktig måte å bruke maskinen på
Tekst med bildereferanse:
Illustrasjonene som forklarer bruken av maskinen, finnes helt foran i bruksanvisningen.
Kamerasymbolet knytter bilder på illustrasjonssidene sammen med tilhørende tekst i bruksanvisningen.
2.3 Nasjonale varianter
STIHL leverer maskiner med forskjellige støpsler og brytere avhengig av landet de selges i.
Illustrasjonene viser maskiner med eurostøpsler. Maskiner med andre støpselstyper kobles til på samme måte.
3. Maskinbeskrivelse
1 Håndtak
2 Justeringsskrue skjæreplate
3 Holder unbrakonøkkel
4 Merkeplate med maskinnummer
5 Sperrebryter kompostbeholder
6 Hjul
7 Kompostbeholder
8 Hjulfot
9 Støttefot
10 Sammenfellingsfrigjøring (GHE 140 L)
11 Nettilkobling
12 På/av-bryter (dreieretning)
13 Påfyllingsåpning
4. For din egen sikkerhet
4.1 Generell informasjon
Sørg for å følge alle sikkerhetsanvisningene når du arbeider med maskinen.
Før maskinen tas i bruk, må bruksanvisningen leses nøye og i sin helhet. Oppbevar bruksanvisningen på et trygt
sted for senere bruk.
Disse forholdsreglene er svært viktige for din sikkerhet. Oversikten er imidlertid ikke utfyllende. Bruk alltid sunn fornuft og opptre ansvarlig når du bruker maskinen. Husk at det er brukeren som er ansvarlig hvis det oppstår ulykker som involverer andre personer eller andres eiendom.
Som bruker er det viktig at du gjør deg kjent med betjeningselementene på og bruken av maskinen.
Maskinen skal kun brukes av personer som har lest bruksanvisningen og er fortrolige med hvordan maskinen betjenes. Sørg for å få kyndig og praktisk opplæring før du tar i bruk maskinen for første gang. La forhandleren eller en
annen fagkyndig gi deg en innføring i hvordan maskinen håndteres på en trygg måte.
Opplæringen skal særlig ha fokus på sikkerhet og viktigheten av å være forsiktig og konsentrert under arbeid med maskinen.
Selv om du betjener maskinen forskriftsmessig, vil det alltid være noe risiko forbundet med bruken.
Livsfare på grunn av kvelning!
Lek med emballasjen medfører kvelningsfare for barn. Sørg for at barn ikke leker med emballasjen.
Maskinen, inkludert alt tilleggsutstyr, må bare lånes eller gis bort til personer som har grunnleggende kunnskap om denne modellen og bruken av den. Bruksanvisningen er en del av maskinen og skal alltid følge med.
Forsikre deg om at brukeren er fysisk, sensorisk og psykisk i stand til å betjene og arbeide med maskinen. Brukere med nedsatt fysisk, sensorisk eller psykisk funksjonsevne skal kun bruke gressklipperen under tilsyn eller etter anvisning fra en ansvarlig person.
Forsikre deg om at brukeren er myndig eller får yrkesopplæring under tilsyn iht. nasjonale bestemmelser.
Maskinen skal bare brukes av personer som er opplagte og i god fysisk og psykisk form. Hvis du har helsemessige plager, må du spørre legen om arbeid med maskinen er tilrådelig. Maskinen skal ikke brukes etter inntak av alkohol, narkotiske stoffer eller medikamenter som fører til nedsatt reaksjonsevne.
Maskinen er utviklet for privat bruk.
Obs – fare for ulykker!
STIHL kompostkverner egner seg til finkutting av kvister og planterester. Annen bruk er ikke tillatt og kan være farlig eller føre til skader på maskinen.
Kompostkvernen skal ikke brukes (ufullstendig liste):
- til andre materialer (f.eks. glass og metall)
- til annet arbeid enn det som er beskrevet i denne bruksanvisningen
- til bearbeiding av næringsmidler (f.eks. mesking eller knusing av is)
Av sikkerhetsmessige årsaker er enhver endring på maskinen, med unntak av montering av tilbehør som er godkjent av STIHL, forbudt, og vil føre til at garantien opphører. Kontakt din STIHL forhandler for informasjon om tillatt tilbehør.
Det er strengt forbudt å manipulere maskinen for å øke effekten eller endre turtallet til forbrenningsmotoren eller den elektriske motoren.
Maskinen skal ikke brukes til å transportere gjenstander, dyr eller personer (særlig barn).
Ekstra forsiktighet kreves ved bruk på offentlige anlegg, i parker, på sportsanlegg, gater og i land- og skogbruk.
4.2 Advarsel – fare på grunn av elektrisk strøm
Obs! Fare for elektrisk støt!
Strømledning, støpsel, av/på-bryter og tilkoblingsledning.
Skadede kabler, koblinger og støpsler eller tilkoblingsledninger som ikke er i overensstemmelse med forskriftene, må ikke brukes. Dette for å unngå fare for elektrisk støt.
Maskinen skal først tas i bruk etter at strømledningen er rullet ut.
Ved bruk av en kabeltrommel skal denne alltid rulles helt ut før bruk.
Bruk aldri en skadet skjøteledning. Skift ut defekte ledninger med nye, og forsøk aldri å reparere en skjøteledning.
Hvis strømledningen eller skjøteledningen skades under drift, skal den umiddelbart kobles fra strømforsyningen. Ta aldri i en skadet strømledning eller skjøteledning.
Maskinen må ikke brukes med skadede eller slitte ledninger. Kontroller spesielt nettilkoblingsledningen for skade og aldring.
Vedlikeholds- og reparasjonsarbeid på strømledningen skal bare utføres av spesialutdannede fagpersoner.
Fare for elektrisk støt!
Kutteenhetene (knivene) skal ikke berøres før maskinen er koblet fra strømnettet.
Tilkoblingsledningene som brukes, skal alltid være tilstrekkelig sikret.
Arbeid ikke när det regner eller er vått ute.
Bruk bare fuktighetsisolerte skjøteledninger for
utendørsbruk som er egnet for bruk med maskinen (⇒ 10.1).
Ta støpselet ut av stikkontakten uten å dra i tilkoblingsledningen.
Ikke la maskinen stå ute i regn uten at den er dekket til.
Hvis maskinen kobles til et strømaggregat, er det viktig å være oppmerksom på at den kan skades av strømsvingninger.
4.3 Bekledning og utstyr
Bruk alltid beskyttelsesbriller og hørselsvern under arbeidet. Ta ikke av disse før arbeidet er avsluttet.
Når du arbeider med maskinen, er det viktig at du bruker egnede og tettsittende klær, dvs. kjeledress (ikke arbeidsfrakk).
Ikke ha på deg sjal, slips, smykker, klær med lange stropper, bånd eller lignende under arbeidet.
Langt hår må bindes opp og holdes på plass med for eksempel hodetørkle eller lue under hele arbeidet.
4.4 Transport av maskinen
Bruk alltid hansker under arbeidet, slik at du unngår å skade deg på skarpe kanter og varme deler.
Ikke transporter maskinen mens den elektriske motoren er i gang. Før transport slår du av den elektriske motoren, venter til den har stanset, og trekker ut støpselet.
Transporter maskinen bare når den elektriske motoren er avkjølt.
Vær spesielt oppmerksom på vekten när maskinen skal snus.
Bruk egnet lasteutstyr (lasterampe, løfteanordninger).
Sikre maskinen med tilstrekkelig dimensjonerte festemidler (stropper, tau, osv.) på festepunktene som er beskrevet i bruksanvisningen. (⇒ 12.3)
Trekk eller skyv maskinen i skrittempo.
Følg regionale forskrifter ved transport av maskinen, spesielt med hensyn til lastsikring og transport av gjenstander på lasteflater.
4.5 Før arbeidet
Sørg for at maskinen bare betjenes av personer som har lest bruksanvisningen.
Overhold de lokale forskriftene for när på døgnet hageredskaper med forbrenningsmotor eller elektrisk motor kan brukes.
Skift ut eventuelle slitte eller defekte deler før du bruker maskinen. Informasjon om farer og advarsler som er blitt uleselig på maskinen, må skiftes ut. Du får nye klistremerker og alle andre reservedeler hos din STIHL forhandler.
- at maskinen er i driftssikker stand. Beskyttelsesanordningene skal være på plass og i feilfri stand.
– at støpselet kobles til en forskriftsmessig installert stikkontakt
– at isolasjonen til tilkoblings- og skjøteledningen, støpselet og koblingen er i feilfri stand
– at maskinen som helhet (hus, den elektriske motoren, beskyttelsesanordninger, festeelementer osv.) ikke er slitt eller skadet.
– at det ikke finnes kvernet materiale i maskinen, og at trakten er tom
– at alle skruer, muttere og andre festeelementer er på plass og tilstrammet. Løse skruer og muttere må festes med riktig tiltrekkingsmoment før bruk.
For å redusere faren for person- og materialskader skal maskinen kun brukes utendørs og ikke nær en vegg eller andre ubevegelige gjenstander (umulig for brukeren å komme seg unna, fare for knusing av glassruter, riper på biler osv.).
Gjør deg kjent med hvordan av/på-bryteren brukes, slik at du kan handle raskt og riktig i nødsituasjoner.
Maskinen skal kun brukes i forskriftsmessig montert stand. Maskinen skal ikke brukes hvis den mangler deler (f.eks. hjul), siden sikkerhetsavstandene da ikke lenger er garantert, og maskinen i tillegg kan bli mindre stabil.
Se over maskinen før hver bruk for å kontrollere at den er i forskriftsmessig stand!
Forskriftsmessig betyr at maskinen er ferdig montert, det vil si:
– Den komplette hjulfoten er montert.
– Begge hjulene og begge støtteføttene er montert.
– Alle sikkerhetsanordninger (innsatt kompostbeholder, STIHL kløverbladåpning osv.) er på plass og i orden.
Koblings- og sikkerhetsinnretningene som er montert på maskinen, skal ikke fjernes eller omgås.
4.6 Under arbeidet
Ikke bruk maskinen när dyr eller personer (spesielt barn) oppholder seg i fareområdet.
Arbeid ikke med maskinen ved regn eller tordenvær, spesielt ikke hvis det er fare for lynnedslag.
Fuktig og glatt underlag gjør at faren for ulykker øker.
Vær forsiktig under arbeidet slik at du ikke glir. Unngå om mulig å bruke maskinen på fuktig underlag.
Arbeid bare i dagslys eller med god kunstig belysning.
Arbeidsområdet må være rent og ryddig under hele arbeidet. Fjern steiner, kvister, ledninger og annet som det er lett å snuble i.
Brukeren skal ikke stå høyere enn maskinen.
Starte:
Før du starter maskinen, må du sørge for at den står stabilt og opprett. Maskinen skal aldri brukes når den ligger.
Vær svært forsiktig når du starter maskinen, og følg anvisningene i kapitlet "Ta i bruk maskinen". (⇒ 10.)
Stå ikke foran utkaståpningen när forbrenningsmotoren eller den elektriske motoren slås på. Kontroller at det ikke fins noe kvernet materiale i kompostkvernen när den startes eller slås på. Kvernet materiale kan slynges ut og forårsake personskader.
Unngå hyppige innkoblinger i løpet av kort tid (ikke trykk på av/på-bryteren unødvendig).
Fare for overoppheting av den elektriske motoren!
Annet utstyr som er koblet til samme strømkrets, kan ved ugunstige nettforhold ødelegges på grunn av spenningssvingninger som forårsakes av denne maskinen ved oppstart.
Egnede tiltak må iverksettes (for eksempel
tilkobling til en annen strømkrets enn den til den aktuelle innretningen, koble maskinen til en strømkrets med lavere impedans).
Bruk:
Fare for personskader!
Hold aldri hender eller føtter under, over eller ved roterende deler.
Hold aldri ansiktet eller andre kroppsdeler over påfyllingstrakten og utkaståpningen när maskinen er i gang. Hold alltid hode og kropp på sikker avstand fra påfyllingsåpningen.
Stikk aldri hender, andre kroppsdeler eller deler av klesplagg inn i påfyllingstrakten eller utkastsjakten. Det er stor
fare for skader på øyne, ansikt, fingre, hender osv.
Pass på at du alltid står stødig. Ikke strekk deg fremover.
Hvis maskinen velter under arbeidet, må den elektriske motoren straks slås av og støpselet trekkes ut.
Fare for personskader!
Kvernet materiale kan bli slynget tilbake under arbeidet. Bruk derfor beskyttelsesbriller og hold ansiktet unna påfyllingsåpningen.
Tipp aldri maskinen mens forbrenningsmotoren eller den elektriske motoren er i gang.
Pass på at det ikke setter seg fast kvernemateriale i utkastsjakten. Fastkilt kvernemateriale gir dårligere kverneresultat og kan føre til tilbakeslag.
Når kompostkvernen fylles med materiale, er det spesielt viktig at det ikke kommer fremmedlegemer som for eksempel metallbiter, steiner, plast eller glass inn i
kvernekammeret. Dette kan forårsake skader og tilbakeslag fra påfyllingstrakten. Av samme årsak er det også viktig å fjerne eventuelle tilstoppinger med én gang.
Det kan oppstå tilbakeslag under påfylling av kvistmateriale på kompostkvernen. Bruk hansker!
Vær oppmerksom på at klippeverktøyet roterer i noen sekunder etter at motoren er slått av.
Slå av den elektriske motoren, trekk ut støpselet og vent til alt roterende verktøy stanser
- før du går fra maskinen, eller när den skal stå uten tilsyn
- før du flytter, løfter, vipper, skyver eller trekker maskinen
- før du transporterer maskinen
- før du fjerner blokkeringer eller tilstoppinger
- før du ser over eller rengjør maskinen og før det skal utføres andre arbeider på den
Slå av den elektriske motoren og la maskinen stanse hvis det kommer fremmedlegemer inn i klippeverktøyet, eller hvis maskinen vibrerer unormalt eller lager uvanlige lyder. Ta ut støpselet og utfør følgende trinn:
– Se etter skader på maskinen og få utført eventuelle nødvendige reparasjoner av en fagperson før du starter og bruker maskinen igjen.
– Kontakt en fagperson for å få skiftet eller reparert skadede deler. Deler som skiftes ut, skal kun erstattes av tilsvarende deler.
Ta av og tøm den gjennomsiktige kompostbeholderen når den er helt full, eller når det kvernede materialet på grunn av påfyllingsnivået ikke lenger kan kastes ut.
Før kompostbeholderen tas av, slår du av maskinen og venter til knivvalsen er stanset.
4.7 Vedlikehold og reparasjoner
Sett maskinen på et plant og stabilt underlag, slå av den elektriske motoren og trekk ut
støpslet før du starter vedlikeholdsarbeider (rengjøring, reparasjon osv.), og før du kontrollerer om tilkoblingsledningen er snodd eller skadet.
La maskinen avkjøles i ca. 5 minutter før du utfører vedlikeholdsarbeider.
Bare autoriserte elektrikere har tillatelse til å reparere eller skifte ut nettilkoblingsledningen.
Hvis det ble fjernet deler eller beskyttelsesinnretninger i forbindelse med vedlikeholdsarbeidet, må disse straks settes tilbake på forskriftsmessig vis när arbeidet er utført.
Rengjøring:
Hele maskinen må rengjøres grundig etter hver bruk. (⇒ 11.2)
Maskinen skal aldri rengjøres med høytrykksvasker eller under rennende vann (f.eks. med en hageslange). Ikke bruk sterke rengjøringsmidler. Disse kan skade plast- og metalldeler og dermed redusere sikkerheten til din STIHL maskin.
Vedlikeholdsarbeider:
Bare vedlikeholdsarbeider som er beskrevet i denne bruksanvisningen, kan utføres av brukeren. Alle andre arbeider skal utføres av en forhandler. Kontakt alltid forhandleren hvis du mangler nødvendig informasjon eller hjelpemidler.
STIHL anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utføres hos en STIHL forhandler.
I tillegg til jevnlige tilbud om opplæring, får STIHL forhandlerne regelmessig tilsendt teknisk informasjon.
Bruk bare verktøy, tilbehør eller tilleggsutstyr som er godkjent for denne maskinen av STIHL, eller som korresponderer i teknisk utførelse. I motsatt fall kan det oppstå uhell som medfører personskader eller skader på maskinen. Kontakt forhandleren hvis du har spørsmål.
Originalt verktøy, tilbehør og originale reservedeler fra STIHL har egenskaper som gjør dem optimalt egnet for maskinen og kravene som brukeren stiller. Originale STIHL reservedeler kjennes igjen på STIHL reservedelsnummeret, STIHL logoen og eventuelt STIHL reservedelssymbolet. På små deler kan også symbolet stå alene.
Sørg for at advarsels- og merknadsklistremerker alltid er rene og lesbare. Bestill nye originale klistremerker hos STIHL forhandleren hvis klistremerker skades eller blir borte. Hvis en komponent skiftes ut med en ny del, må du passe på at samme klistremerker settes på den nye delen.
Sørg for at alle muttere, bolter og skruer sitter godt, slik at maskinen er i driftssikker stand.
Kontroller hele maskinen regelmessig med tanke på slitasje og skader. Dette er spesielt viktig når maskinen ikke skal brukes på en stund (f.eks. når den skal settes bort for vinteren). Skift ut slitte eller skadde deler, slik at maskinen alltid er i driftssikker stand.
4.8 Lagring ved lengre driftsopphold
Sørg for at maskinen er utilgjengelig for uvedkommende (f.eks. barn).
Rengjør maskinen grundig når den ikke skal brukes på lengre tid (f.eks. når den skal settes bort for vinteren).
Maskinen skal oppbevares på et tørt, frostsikkert og låsbart sted.
4.9 Kassering
Avfallsprodukter kan skade mennesker, dyr og miljø og skal derfor kasseres på forskriftsmessig måte.
Sørg for at maskinen kasseres forskriftsmessig när den ikke lenger skal brukes. Sørg for å gjøre maskinen ubrukelig för kassering. For å unngå ulykker er det spesielt viktig å fjerne strømledningen eller tilkoblingsledningen til den elektriske motoren.
5. Symbolforklaring
Obs!
Les bruksanvisningen før bruk.
Fare for personskader!
Se til at ingen oppholder seg i fareområdet.
Fare for skader!
Roterende verktøy! Ikke hold hender eller føtter i åpningene mens maskinen kjører.
Fare for personskade!
Slå alltid av den elektriske motoren og trekk ut strømledningen før du utfører arbeider på klippeverktøyet, før vedlikeholds- og rengjøringsarbeider, før du kontrollerer om tilkoblingsledningen er snodd eller skadet, og før du forlater maskinen.
Bruk hørselsvern!
Bruk beskyttelsesbriller!
Bruk arbeidshansker!
Dreieretning for etterjuste- ring av skjæreplaten.
7. Gjøre maskinen klar for bruk
7.1 Montere hjul og støtteføtter
GHE 140 L:
– Fell ut maskinen. (⇒ 10.12)
Monter hjulene:
GHE 135.0 L, GHE 140 L:
– Ta av kompostbeholderen. (⇒ 10.6)
- Løft av hjulkapselen (1) fra hjulet (I) med en skrutrekker.
- Stikk skruen (J) med en skive (L) innenfra gjennom boringen på hjulfoten (B). Sett en skive (L) og hylsen (K) på skruen (J). Skyv hjulet (I) på hylsen (K). Skru på mutteren (M) med en skive (L), og stram med 5-7 Nm.
- Plasser hjulkapselen (1) midt på hjulet (I), og trykk inn til hjulkapselen (1) griper inn.
– Gjør det samme på den andre siden.
Monter støtteføtter:
- Stikk skruen til støttefoten (F) nedenfra gjennom boringen på hjulfoten (B). Skyv skiven (G) på skruen, skru på hettemutteren (H) og stram med 4-6 Nm.
– Gjør det samme på den andre siden.
7.2 Sette sammen maskinen GHE 135 L
• Ta av kompostbeholderen.
(⇒ 10.6)
- Sett maskinoverdelen (A) på hjulfoten (B), og sentrer den forsiktig. Pass på riktig posisjon til gummidekselet (1) – gummidekselet (1) skal ikke være klemt mellom maskinoverdelen og det svarte dekselet på hjulfoten. Monter maskinoverdelen (A) på hjulfoten (B) ved å skru inn de fire skruene (D). Stram skruene (D) med 1-1,5 Nm.
- Sett inn kompostbeholderen. (⇒ 10.5)
7.3 Oppbevare unbrakonøkkelen
- Skyv unbrakonøkkelen (O) inn i holderen (1) på maskinen.
8. Informasjon om arbeid
8.1 Hvilke materialer kan bearbeides?
Tre- og hekkavfall, tuja, furukvister, forgrenede kvister, forgrenede kvister med løv, grønne vekster, bærbusker, bunte de og ikke for fuktige blomsterrester.
Tre- og hekkavfall bør bearbeides i frisk tilstand, ettersom kvernens ytelse er større når materialet er friskt enn når det har tørket eller er vått.
8.4 Påfylling av kompostkvernen
Den patenterte STIHL kløverbladåpningen gjør det mulig å bearbeide også sterkt forgreinet kvistmateriale.
Tykke greiner og greiner med mye kvister skjæres til på forhånd med en beskjæringssaks.
For å unngå at kompostkvernen stoppes til bør seigt og jordholdig kvernemateriale blandes med tørre greiner.
Hold kvister som skal trekkes inn i kompostkvernen, lett i hånden og før dem til påfyllingsåpningen. Hold ikke fast i kvistene, og ikke trekk dem tilbake.
- Tre- eller hekkavfall samt kvistmateriale føres langsomt gjennom påfyllingsåpningen (13) frem mot knivvalsen. Kvistene dras inn i kvernen.
- Det er viktig at du lar maskinen arbeide ferdig etter hver innmating.
8.5 Riktig belastning for den elektriske motoren
Fyll på materiale jevnt og kontinuerlig i kompostkvernen.
8.6 Overbelastningsvern
Hvis det oppstår en overbelastning av den elektriske motoren under arbeid, skifter den innebygde automatiske bakoverdriften dreieretning på knivvalsen og prøver på den måten selv å fjerne blokkeringen. Hvis blokkeringen ikke fjernes etter 3 skifter av dreieretning, slår det innebygde overbelastningsvernet av den elektriske motoren.
Etter en avkjølingstid på ca. 10 minutter kan kompostkvernen tas i bruk igjen.
Dersom overbelastningsvernet utløses ofte, kan det skyldes følgende:
– Bruk av uegnet tilkoblingsledning
(⇒ 10.1)
- Overbelastning av nettet
- Overbelastning av maskinen på grunn av for mye kvernemateriale
8.7 Hvis knivvalsen blokkeres
Overbelastning av den elektriske motoren, for mye kvernmateriale eller for tykke kvister fører etter en stund til at knivvalsen automatisk endrer dreieretning og videre til at knivvalsen stopper opp.
Ved overbelastning endrer knivvalsen automatisk dreieretning.
- Hvis knivvalsen stopper opp, trykker du straks på av/på-bryteren.
- La maskinen avkjøles, og følg instruksene for å starte den på nytt. (⇒ 10.9)
9. Sikkerhetsutstyr
9.1 Omstartsperre for elektrisk motor
Maskinen kan bare settes på med bryteren, ikke ved å sette tilkoblingsledningen i stikkontakten.
9.2 Kompostbeholder
Når kompostbeholderen er satt inn, hindrer den tilgang til den dreiende knivvalsen under bruk.
10. Ta maskinen i bruk
10.1 Koble kompostkvernen til strømuttaket
Fare for personskade!
Følg alle sikkerhetsanvisningene i kapitlet "Advarsel – farer forårsaket av elektrisk strøm" (⇒ 4.2).
Spenningen til det elektriske anlegget og driftsspenningen må stemme overens (se merkeplaten).
Støpselforbindelsene må være beskyttet mot vannsprut. Uegnede skjøteledninger fører til effekttap og kan forårsake skader på den elektriske motoren.
3 x 1,5 mm ^2 ved lengde på opptil 25 m eller 3 x 2,5 m m ^2 ved lengde på opptil 50 m.
Brukeren må forvisse seg om at maskinen bare drives via et strømnett som oppfyller disse kravene. Kontakt om nødvendig den lokale strømleverandøren for informasjon om systemimpedansen.
10.3 Koble fra strømledningen
• Løsne strekkavlastningen. (⇒ 10.4)
For å unngå skader på strømledningen må den bare kobles fra ved å trekke i koblingen. Trekk aldri i ledningen.
10.4 Strekkavlastning
Under arbeidet forhindrer strekkavlastningen at
tilkoblingsledningen utilsiktet trekkes ut av kontakten og dermed kan føre til skade på maskinens strømtilkobling.
• Koble til strømledningen. (⇒ 10.2)
- Legg tilkoblingsledningen (1) i en løkke, og før den gjennom åpningen (2).
- Hekt løkken inn på kroken (3), og stram.
10.5 Sette inn
kompostbeholderen
- Sett inn kompostbeholderen (1) i de to føringene (2), og skyv den inn til den stopper.
- Drei sperrebryteren (3) mot høyre til den stopper, og fest kompostbeholderen.
10.6 Ta av kompostbeholderen
• Slå av maskinen. (⇒ 10.8)
• Vri sperrebryteren (1) mot venstre til den stopper.
• Ta ut kompostbeholderen (2).
På/av-bryteren (1) med integrert skyvelås (2) hindrer at du går rett fra den ene dreieretningen over til den andre.
Før du skifter dreieretning, må du slå av maskinen og vente til knivvalsen har stoppet helt opp.
Posisjonen Inntak
Knivvalsen trekker inn og kutter opp det kvernede materialet.
• Vri på/av-bryteren (1) til posisjonen 0.
• Skyv skyvelåsen (2) oppover.
- For å starte den elektriske motoren vrir du på/av-bryteren (1) til høyre mot fjærtrykket til den stopper i posisjonen START. Den elektriske motoren starter.
- Slipp dreiebryteren. Tenningsnøkkelen går automatisk tilbake til posisjonen I. Den elektriske motoren fortsetter å kjøre.
Posisjonen Bakoverdrift
Knivvalsen går bakover og fri- gjør det kvernede materialet.
• Vri på/av-bryteren (1) til posisjonen 0.
• Skyv skyvelåsen (2) nedover.
- Vri på/av-bryteren (1) til venstre mot fjærtrykket til den stopper i posisjonen I, og hold den der. Den elektriske motoren kjører.
Dreiebryteren må holdes i denne posisjonen, siden den selv ellers vil gå tilbake til midtposisjon (posisjon 0).
- Sett av/på-bryteren (1) i posisjonen 0.
10.9 Ta maskinen i bruk igjen etter en blokkering
Kvernet materiale som kommer i retur, kan forårsake skade. Hold hender og hode unna påfyllingsåpningen. Kikk ikke ned i åpningen!
Kompostkvernen har en automatisk bakoverdrift. Ved blokkering av knivvalsen aktiverer maskinen automatisk bakoverdriften for å løse blokkeringen.
Det kvernede materialet kommer ut igjen.
Når blokkeringen er fjernet, fyller du i kompostkvernen først når den elektriske motoren går med fullt turtall.
10.10 Kverning
- Skyv kompostkvernen til et plant og fast underlag og plasser den slik at den står stabilt.
- Ta på solide hansker, beskyttelsesbriller og hørselsvern.
- Koble til strømledningen på kompostkvernen. (⇒ 10.2)
- Slå på kompostkvernen. (⇒ 10.7)
- Vent til kompostkvernen har nädd maksimalt turtall (tomgangsturtall).
- Fyll på kvernemateriale i kompostkvernen. (⇒ 8.4)
- Slå av kompostkvernen. (⇒ 10.8)
10.11 Felle sammen maskinen GHE 140 L
Før du utfører vedlikeholds- eller rengjøringsarbeid på maskinen, er det viktig at du leser nøye gjennom kapitlet "For din sikkerhet" (⇔ 4.), spesielt underkapitlet "Vedlikehold og reparasjoner" (⇔ 4.7). Følg alle sikkerhetsanvisningene.
Trekk ut støpselet før du starter vedlikeholdsarbeidet.
11.1 Etterjustere skjæreplaten
Det skal ikke være igjen kvernet materiale i maskinen.
Trinn 1
- Slå på maskinen (sett på/av-bryteren i posisjonen "Inntak"). (⇒ 10.7)
Trinn 2
- Skru langsomt justeringsskruen (1) med urviseren med unbrakonøkkelen (2) mens maskinen er aktiv. På den måten trykkes skjæreplaten mot knivvalsen inne i maskinen. Hvis skjæreplaten er riktig innstilt, vil det falle ut litt aluminiumspon gjennom utkastet.
Skjæreplaten er stilt inn på nytt, og maskinen kan tas i bruk igjen.
11.2 Rengjøring
Vedlikeholdsintervall: Alltid etter bruk
Rengjør maskinen grundig etter hver bruk. Godt vedlikehold beskytter maskinen mot skader og forlenger levetiden.
Maskinen skal bare rengjøres i stillingen som er avbildet.
Rett aldri vannstråler mot den elektriske motorens eller forbrenningsmotorens deler, tetninger, lagerpunkter og elektriske komponenter som
f.eks. brytere. Dette kan føre til ekstra reparasjonskostnader.
Hvis skitt og rester som har satt seg fast, ikke lar seg fjerne med en børste, fuktig klut eller trepinne, anbefaler STIHL at du bruker
spesialrens (f.eks. STIHL spesialrens).
Ikke bruk sterke rengjøringsmidler.
Rengjør knivskivene jevnlig.
Elektromotorer er beskyttet mot vannsprut.
Beskytt oppkuttingsverktøyet inkl. kvernkammeret mot korrosjon med standardprodukter (f.eks. rapsolje).
11.3 Serviceintervaller
Den elektriske motoren er vedlikeholdsfri. Hjullagrene er vedlikeholdsfrie.
11.5 Oppbevaring og vinterlagring
Oppbevar maskinen i et tørt, lukket rom med lite støv. Sørg for å oppbevare maskinen utilgjengelig for barn.
Sørg for at maskinen er i driftssikker stand når du setter den til lagring.
Se til at alle muttere, bolter og skruer er strammet godt, skift ut farehenvisninger og advarsler på maskinen som har blitt uleselige, og kontroller hele maskinen for slitasje og skader. Skift ut slitte eller skadede deler.
Sørg for å få utbedret eventuelle feil før maskinen settes bort for lengre tid.
Husk følgende hvis maskinen skal settes bort i lengre tid (vinter):
• Rengjør alle delene grundig.
- Smør alle bevegelige deler godt med olje eller fett.
12. Transport
Fare for personskader!
Før transport er det viktig at du leser og følger anvisningene i kapitlet "For din sikkerhet", og da særlig avsnittet "Transport av maskinen". (⇒ 4.4)
12.1 Dra eller skyve kompostkvernen
- Hold i håndtaket (1) på kompostkvernen, og vipp kvernen bakover.
- Kompostkvernen kan dras eller skyves langsomt (skrittempo).
12.2 Løfte eller bære kompostkvernen
Løfting og bæring av maskinen krever minst to personer.
Ved løft og bæring er det viktig å bruke egnet vernebekledning som dekker underarmene og overkroppen helt.
- Sett inn og fest kompostbeholderen. (⇒ 10.5)
-
- person: Grip tak i kompostkvernen ved å holde i håndtaket (1).
-
- person: Grip kompostkvernen om hjulfoten (2) til venstre og høyre for de to støtteføttene.
• Løft kompostkvernen samtidig.
- person: Grip kompostkvernen om hjulfoten (2) til venstre og høyre for de to støtteføttene.
GHE 140 L:
Kompostkvernen kan også bæres i sammenfelt tilstand.
-
- person: Grip tak i kompostkvernen ved å holde i håndtaket (3) til kompostbeholderen.
-
- person: Grip kompostkvernen om rørfoten til venstre og høyre for de to støtteføttene (4).
• Løft kompostkvernen samtidig.
- person: Grip kompostkvernen om rørfoten til venstre og høyre for de to støtteføttene (4).
12.3 Transportere
- Sørg for å feste maskinen godt, slik at den ikke glir. Fest stropper eller seler på hjulfoten (1) eller påfyllingstrakten (2).
13. Minimere slitasjen og unngå skader
STIHL frasier seg ethvert ansvar for materielle skader og personskader som skyldes at bruksanvisningen ikke er fulgt (spesielt med hensyn til sikkerhet, betjening og vedlikehold) eller at det er brukt ikke-godkjente påbyggings- eller reservedeler.
Følg disse henvisningene for å unngå skader eller unormal slitasje på din STIHL maskin:
1. Slitedeler
Enkelte av komponentene på STIHL maskinen utsettes for normal slitasje også når produktet brukes i henhold til bestemmelsene. Disse komponentene må skiftes ut i tide, avhengig av hvordan og hvor mye produktet brukes.
Det innbefatter blant annet:
- Skjæreplate
- Knivvalse
- Kullbørster
2. Følg informasjonen i denne bruksanvisningen.
Bruk, vedlikehold og lagring av STIHL maskinen må skje i henhold til informasjonen i denne bruksanvisningen. Brukeren må selv ta ansvaret hvis det oppstår skader fordi sikkerhets-, bruks- og vedlikeholdsforskriftene ikke er fulgt.
Dette gjelder spesielt for:
- Ikke tilstrekkelig dimensjonert ledning (diameter).
– Feil elektrisk tilkobling (spenning). - Endringer på produktet som ikke er godkjent av STIHL.
- Bruk av verktøy eller tilbehør som ikke er tillatt/egnet for maskinen, eller som har dårlig kvalitet.
- Ikke-forskriftsmessig bruk av produktet.
- Bruk av produktet ved sportsarrangementer eller andre konkurranser.
- Skader som følge av at produktet er brukt med defekte komponenter.
3. Vedlikeholdsarbeider
Alle arbeider som er nevnt under "Vedlikehold", må utføres regelmessig.
Hvis brukeren ikke kan utføre disse vedlikeholdsarbeidene selv, skal han eller hun ta kontakt med en forhandler.
STIHL anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utføres hos en STIHL forhandler.
I tillegg til jevnlige tilbud om opplæring, får STIHL forhandlerne regelmessig tilsendt teknisk informasjon.
Hvis disse arbeidene forsømmes, kan det oppstå skader som brukeren er ansvarlig for.
Slike skader er blant annet:
- Skader på den elektriske motoren som er forårsaket av mangelfull rengjøring av kjøleribbene (sugeslisser, kjøleribber, viftehjul).
– Korrosjonsskader og andre skader som oppstår som følge av uegnet lagringssted. - Skader på maskinen grunnet bruk av reservedeler med dårlig kvalitet.
- Skader som skyldes at vedlikehold ikke er utført i rett tid eller utilstrekkelig vedlikehold, hhv. skader som skyldes vedlikeholds- eller reparasjonsarbeider som ikke er utført hos forhandlere.
14. Miljøvern
Kvernet materiale skal komposteres, og ikke kastes sammen med husholdningsavfall.
Emballasjen, maskinen og tilbehøret er produsert av gjenvinnbare materialer og må kasseres i samsvar med dette.
Atskilt, miljøvennlig kassering av materialrester bidrar til økt gjenbruk av verdistoffer. Maskinen skal derfor leveres til gjenvinning når den normale levetiden er nådd.
15. EU-samsvarserklæring
15.1 Kompostkvern STIHL GHE 135.0 L, GHE 140.0 L
bekrefter som eneansvarlig at maskinen
– Modell: Elektrisk drevet kompostkvern
- Merke: STIHL
- Type: GHE 135.0 L, GHE 140.0 L
– Serieidentifikasjon: 6013
oppfyller de relevante bestemmelsene i direktiv 2006/42/EC, 2000/14/EC, 2014/30/EU og 2011/65/EU og er utviklet og produsert i samsvar med de versjonene av følgende standarder som var gyldige på produksjonsdatoen: EN 50434, EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2 og EN 61000-3-3 (hvis aktuelt).
Navn og adresse til medvirkende oppnevnt instans:
Den tekniske dokumentasjonen oppbevares hos avdelingen for produktgodkjenning hos STIHL Tirol GmbH.
Produksjonsår og maskinnummer er angitt på kompostkvernen.
Langkampfen, 02.01.2021
STIHL Tirol GmbH
på vegne av
Matthias Fleischer, leder for forskning og utvikling
på vegne av
Sven Zimmermann, kvalitetsansvarlig
16. Tekniske data
GHE 135.0 L, GHE 140.0 L:
Motortype Elektrisk motor
Merkespenning 230 V\~
Frekvens 50 Hz
Nominelt turtall, valse 40 o/min
Sikring 16 A
Beskyttelsesklasse II
| Beskyttelsestype | beskyttet mot vannsprut (IP X4) |
| Driftstype | P40 |
| 40 s belastnings- tid | |
| 60 s tomgang | |
| L/B/H | 64/49/96 cm |
GHE 140.0 L:
Lydtrykknivå på arbeidsplassen L_pA 85 dB(A)
Usikkerhet K_pA 3 dB(A)
Effekt 2500 W
Nominell strømstyrke 12,0 A
Nominelt turtall, elektrisk motor 21000 o/min
Vekt 24 kg
16.1 REACH
REACH er navnet på en EU-bestemmelse for registrering, vurdering og godkjenning av kjemikalier.
Informasjon om innfrielse av REACH-bestemmelsen (EU) nr. 1907/2006 finnes på www.stihl.com/reach.
GHE 135.0 L:
I henhold til direktiv 2000/14/EC:
Garantert lydeffekt-
nivå L _WAd 94 dB(A)
I henhold til direktiv 2006/42/EC:
Lydtrykknivå på
arbeidsplassen L_pA 87 dB(A)
Usikkerhet K_pA 3 dB(A)
Effekt 2300 W
Nominell strømstyrke 11,5 A
Nominelt turtall, elek-
trisk motor 21000 o/min
Vekt 23 kg
GHE 140.0 L:
I henhold til direktiv 2000/14/EC:
Garantert lydeffekt-
nivå L _WAd 93 dB(A)
I henhold til direktiv 2006/42/EC:
17. Feilsøking
✗ Kontakt eventuelt en forhandler. STIHL anbefaler STIHL forhandleren.
Feil/problem:
Kvernet materiale trekkes ikke inn i maskinen
Mulig årsak:
– Knivvalsen er blokkert
Tiltak:
– Fjern blokkeringen (⇒ 10.9)
Feil/problem:
Det kvernede materialet skjæres ikke opp
Mulig årsak:
- Skjæreplaten er ikke stilt inn riktig i forhold til knivvalsen
- Knivvalsen er slitt eller skadet
– Etterjuster skjæreplaten (⇒ 11.1) - Skift ut knivvalsen og skjæreplaten ✕
Tiltak:
Feil/problem:
- Skruene har løsnet
– Knivvalsen er slitt eller skadet
Tiltak:
- Kontroller at alle skruene sitter fast. Stram skruene om nødvendig
- Skift ut knivvalsen og skjæreplaten ✕
Feil/problem:
18.1 Bekreftelse av overleveringen
Modell:
Serienummer:
Dato:
Forhandleren bekrefter det utførte arbeidet ved å fylle ut de angitte feltene.
Service utført
Dato for neste service
Hej!
1. Indholdsfortegnelse
Vedligeholdelse og reparation 136
Medfølgende dele 138
Monter hjul og støttefødder 138
Saml maskinen GHE 135 L 139
Gem unbrakonøglen 139
Når knivvalsen er blokeret 140
Opbevaring og vinterpause 143
Transport 143
Miljøbeskyttelse 144
EC-overensstemmelseserklæring 145
Kompostkværne STIHL GHE 135.0 L, GHE 140.0 L 145
Tekniske data 145
REACH 146
Fejlsøgning 146
Serviceplan 147
Billeder og tekst beskriver særlige betjeningstrin.
De beskrevne anvisninger kan være markeret som vist i de følgende eksempler.
4.7 Vedligeholdelse og reparation
7.1 Monter hjul og støttefødder
GHE 140 L:
- Klap maskinen ud. (⇒ 10.12)
Monter hjulene:
GHE 135.0 L, GHE 140 L:
- Tag granuleringsbeholderen af. (⇔ 10.6)
Monter støttefødder:
8.7 Når knivvalsen er blokeret
11.5 Opbevaring og vinterpause
I skal være mindst to personer om at løfte eller bære maskinen.
Emballager, maskine og tilbehør er fremstillet af
