Produkttype	Elektrisk hagekvern
Merke	STIHL
Modell	GHE 150
Nominell effekt	2500 W (2000 W for GB/CH)
Nominell spenning	230 V~
Frekvens	50 Hz
Nominell strøm	11,4 A (9,3 A for GB/CH)
Tomgangshastighet	2800 o/min
Maksimal grendiameter	35 mm
Vekt	26 kg
Mål (L x B x H)	95 x 48 x 114 cm
Garantert lydeffektnivå	99 dB(A)
Driftsmodus	P40 (40 s belastning, 60 s tomgang)
Beskyttelsesklasse	I
Beskyttelsesgrad	IP X4 (beskyttet mot sprutvann)
Sikringsbeskyttelse	16 A (10 A i CH)
Sikkerhetsanordninger	Blokkering av omstart, låsing av trakten, brems, beskyttelsesdeksler
Vedlikehold av kniver	Vending (én gang) eller sliping av fagperson
Vanlige reservedeler	Reversibel kniv (6008 702 0121), viftekniv (6008 702 0300), komplett knivholder (6008 700 5120)
Strømforsyning	Nettspenning 230 V med tilkoblingskabel H07 RN-F, min. tverrsnitt 3x1,5 mm² for 25 m

Ofte stilte spørsmål - GHE 150 STIHL

Hvilken type materialer kan jeg kverne med STIHL GHE 150?

Du kan kverne nyslåtte greiner, hekkeklipp, kvister, samt mykt planteavfall som frukt- og grønnsaksrester, visne blomster og løv. Maksimal grendiameter er 35 mm.

Hva må aldri puttes i kvernen?

Det er strengt forbudt å kverne stein, glass, metallgjenstander (tråd, spiker), plast eller andre ikke-komposterbare gjenstander. Disse materialene kan skade maskinen eller bli farlig kastet ut.

Hvordan starter og stopper jeg kvernen på en sikker måte?

For å starte, plugg inn strømkabelen og trykk på den grønne knappen på bryteren. For å stoppe, trykk på den røde knappen. Vent til knivene har stoppet helt før du gjør noe. Stå aldri foran utkastkanalen når du stopper.

Hva gjør jeg hvis kvernen setter seg fast under bruk?

Slå straks av motoren og trekk ut støpselet. Ta av påfyllingstrakten og fjern blokkert materiale manuelt. Kontroller at kuttemekanismen ikke er skadet før du starter på nytt.

Hvordan vedlikeholder jeg knivene på GHE 150?

Før hver bruk, kontroller knivenes slitasje. Reversible kniver kan vendes én gang hvis de er sløve. Sliping må gjøres av fagperson. Bytt kniver hvis avstanden mellom hullet og kanten er mindre enn 6 mm (reversibel kniv) eller hvis bredden på viftekniven er mindre enn 15 mm.

Hva er rengjøringsprosedyren etter bruk?

Rengjør maskinen grundig etter hver bruk. Demonter påfyllingstrakten, rengjør motorens ventilasjonsspalter og smør kutterverktøyet med rapsolje for å hindre korrosjon. Bruk aldri høytrykksspyler eller sterke rengjøringsmidler.

Hvordan oppbevarer jeg kvernen om vinteren?

Rengjør alle ytre deler grundig, olje eller smør bevegelige deler, og oppbevar maskinen på et tørt, rent og lukket sted, utilgjengelig for barn. Påfyllingstrakten skal forbli montert. Forsikre deg om at maskinen er i perfekt stand.

Hvilke sikkerhetsanordninger er innebygd?

GHE 150 er utstyrt med en omstartssperre (maskinen kan bare startes med bryteren), en traktlås (motoren stopper hvis trakten ikke er ordentlig lukket), en brems (stopper knivene på noen sekunder) og beskyttelsesdeksler rundt påfyllings- og utkastområdene.

Hvilken skjøteledning skal jeg bruke?

Bruk en tilkoblingskabel som oppfyller H07 RN-F-standarden, med minste tverrsnitt 3 x 1,5 mm² for maksimal lengde 25 m, eller 3 x 2,5 mm² for 50 m. Kabelen må være fullstendig utrullet under bruk. Koblingene må være beskyttet mot sprutvann.

Hvordan transporterer jeg kvernen?

Før transport, slå av motoren, trekk ut støpselet og vent til knivene har stoppet helt. For å løfte maskinen trengs to personer: én tar tak i håndtakene på øvre del av trakten, den andre i stangen på utkastforlengelsen. For transport på lasteplan, fest maskinen med stropper ved hjulstøtten eller trakten.

BRUKSANVISNING GHE 150 STIHL

vi er glade for at du har valgt STIHL. Vi utvikler og produserer våre produkter i topp kvalitet i samsvar med behovene til våre kunder. Dermed skapes produkter med høy pålitelighet selv ved ekstrem belastning.

STIHL står også for topp kvalitet ved servicen. Vår faghandel sikrer kompetent rådføring og opplæring, samt omfattende teknisk omsorg.

Vi takker for din tiltro og ønsker deg god fornøyelse med ditt STIHL produkt.

Dr. Nikolas Stihl

VIKTIG! LESES F∅R BRUK OG OPPBEVARES.

1. Innholdsfortegnelse

Om denne bruksanvisningen 160

Generell informasjon 160

Slik leser du denne

bruksanvisningen 160

Nasjonale varianter 160

Maskinbeskrivelse 161

For din egen sikkerhet 161

Generell informasjon 161

Advarsel – fare på grunn av elektrisk strøm 162

Bekledning og utstyr 162

Transport av maskinen 162

Før arbeidet 163

Under arbeidet 163

Vedlikehold og reparasjoner 165

Lagring ved lengre driftsopphold 165

Kassering 166

Symbolforklaring 166

Gjøre maskinen klar for bruk 167

Montere hjulakselen og hjulene 167

Montere understell og utkastsjakt 167

Åpne og lukke utkastdekslet 167

Montere traktoverdelen 167

Informasjon om arbeid 167

Hvilke materialer kan bearbeides? 167

Brukerens arbeidsområde 168

Riktig belastning av maskinen 168

Overbelastningsvern 168

Hvis kompostkvernens klippeenhet blokkeres 168

Påfylling av kompostkvernen 168

Sikkerhetsutstyr 169

Omstartsperre for elektrisk motor 169

Sikkerhetslås 169

Den elektriske motorens etterløpsbrems 169

Beskyttelsesdeksler 169

Ta maskinen i bruk 169

Montere påfyllingstrakten 171

Demontere påfyllingstrakten 171

Låse knivskiven 171

Demontere knivsettet 171

Montere knivsettet 171

Vedlikeholde kniven 171

Snu knivene 172

Elektrisk motor og hjul 172

Oppbevaring og vinterlagring 172

Transport 172

Dra eller skyve kompostkvernen 172

Løfte eller bære kompostkvernen 173

Transportere kompostkvernen på en lasteflate 173

Minimere slitasjen og unngå skader 173

Vanlige reservedeler 173

Miljøvern 174

Produsentens samsvarserklæring 174

Produsentens EU-

samsvarserklæring for

kompostkvern STIHL GHE 150.0,

GHE 250.0, GHE 250.0 S,

GHE 260.0, GHE 260.0 S 174

Tekniske data 174

REACH 175

Feilsøking 175

Serviceplan 176

Bekreftelse av overleveringen 176

Servicebekreftelse 176

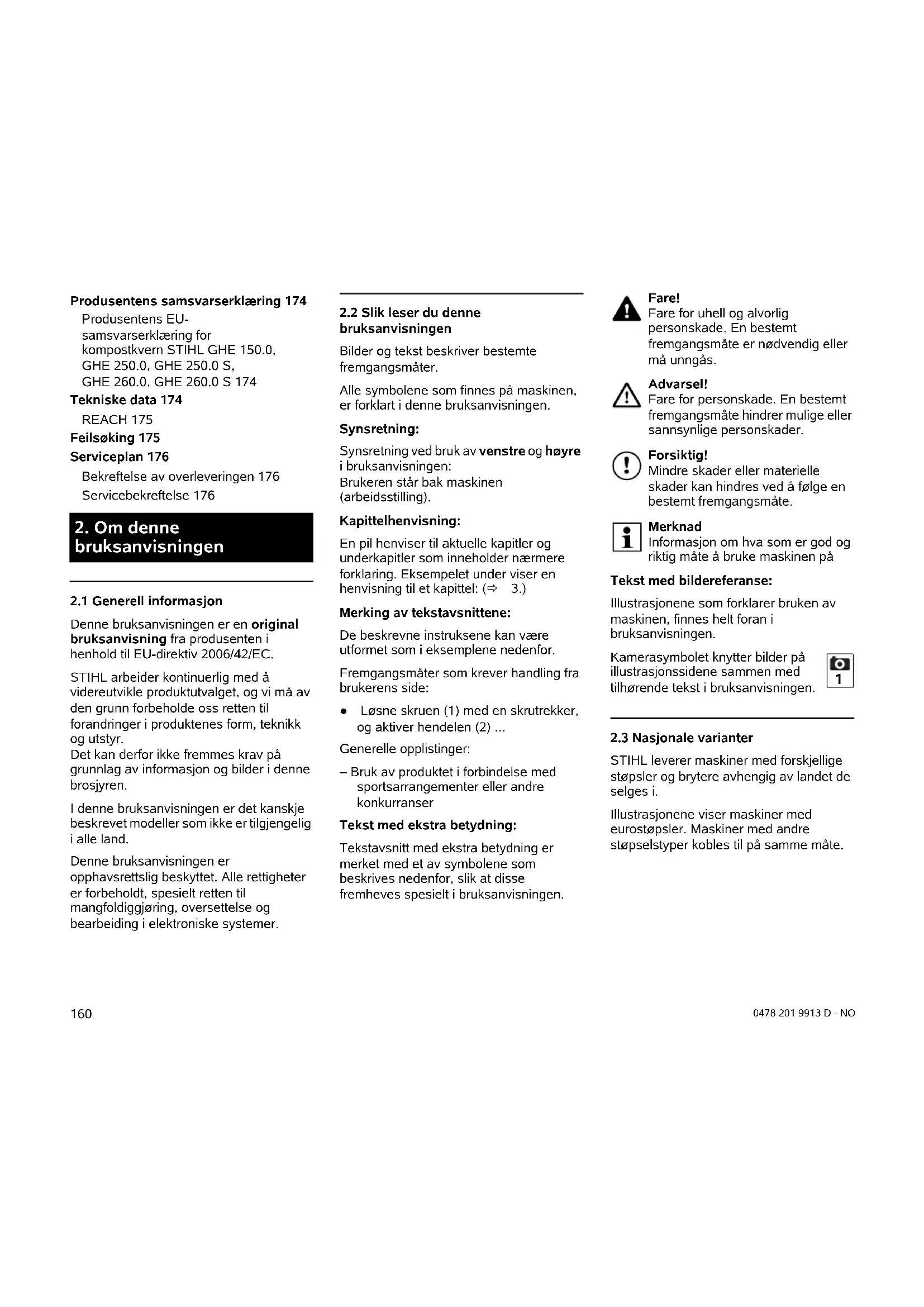

2. Om denne bruksanvisningen

2.1 Generell informasjon

Denne bruksanvisningen er en original bruksanvisning fra produsenten i henhold til EU-direktiv 2006/42/EC.

STIHL arbeider kontinuerlig med å videreutvikle produktutvalget, og vi må av den grunn forbeholde oss retten til forandringer i produktenes form, teknikk og utstyr.

Det kan derfor ikke fremmes krav på grunnlag av informasjon og bilder i denne brosjyren.

I denne bruksanvisningen er det kanskje beskrevet modeller som ikke er tilgjengelig i alle land.

Denne bruksanvisningen er opphavsrettslig beskyttet. Alle rettigheter er forbeholdt, spesielt retten til mangfoldiggjøring, oversettelse og bearbeiding i elektroniske systemer.

2.2 Slik leser du denne bruksanvisningen

Bilder og tekst beskriver bestemte fremgangsmåter.

Alle symbolene som finnes på maskinen, er forklart i denne bruksanvisningen.

Synsretning:

Synsretning ved bruk av venstre og høyre i bruksanvisningen:

Brukeren står bak maskinen (arbeidsstilling).

Kapittelhenvisning:

Merking av tekstavsnittene:

De beskrevne instruksene kan være utformet som i eksemplene nedenfor.

Fremgangsmåter som krever handling fra brukerens side:

- Løsne skruen (1) med en skrutrekker, og aktiver hendelen (2) ...

Generelle opplistinger:

- Bruk av produktet i forbindelse med sportsarrangementer eller andre konkurranser

Tekst med ekstra betydning:

Tekstavsnitt med ekstra betydning er merket med et av symbolene som beskrives nedenfor, slik at disse fremheves spesielt i bruksanvisningen.

Fare!

Fare for uhell og alvorlig personskade. En bestemt fremgangsmåte er nødvendig eller må unngås.

Advarsel!

Fare for personskade. En bestemt fremgangsmåte hindrer mulige eller sannsynlige personskader.

Forsiktig!

Mindre skader eller materielle skader kan hindres ved å følge en bestemt fremgangsmåte.

Merknad

Informasjon om hva som er god og riktig måte å bruke maskinen på

Tekst med bildereferanse:

Illustrasjonene som forklarer bruken av maskinen, finnes helt foran i bruksanvisningen.

Kamerasymbolet knytter bilder på illustrasjonssidene sammen med tilhørende tekst i bruksanvisningen.

2.3 Nasjonale varianter

STIHL leverer maskiner med forskjellige støpsler og brytere avhengig av landet de selges i.

Illustrasjonene viser maskiner med eurostøpsler. Maskiner med andre støpselstyper kobles til på samme måte.

3. Maskinbeskrivelse

1 Traktoverdel
2 Traktunderdel
3 Låseskruer
4 Basisenhet
5 Utkastsjakt
6 Av/på-bryter med nettilkobling
7 Hjul
8 Hjulfot
9 Merkeplate med maskinnummer

4. For din egen sikkerhet

4.1 Generell informasjon

Sørg for å følge alle sikkerhetsanvisningene når du arbeider med maskinen.

Før maskinen tas i bruk, må bruksanvisningen leses nøye og i sin helhet. Oppbevar bruksanvisningen på et trygt

sted for senere bruk.

Disse forholdsreglene er svært viktige for din sikkerhet. Oversikten er imidlertid ikke utfyllende. Bruk alltid sunn fornuft og opptre ansvarlig når du bruker maskinen. Husk at det er brukeren som er ansvarlig hvis det oppstår ulykker som involverer andre personer eller andres eiendom.

Som bruker er det viktig at du gjør deg kjent med betjeningselementene på og bruken av maskinen.

Maskinen skal kun brukes av personer som har lest bruksanvisningen og er fortrolige med hvordan maskinen betjenes. Sørg for å få kyndig og praktisk opplæring før du tar i bruk maskinen for første gang. La forhandleren eller en annen fagkyndig gi deg en innføring i hvordan maskinen håndteres på en trygg måte.

Opplæringen skal særlig ha fokus på sikkerhet og viktigheten av å være forsiktig og konsentrert under arbeid med maskinen.

Selv om du betjener maskinen forskriftsmessig, vil det alltid være noe risiko forbundet med bruken.

Livsfare på grunn av kvelning! Lek med emballasjen medfører kvelningsfare for barn. Sørg for at barn ikke leker med emballasjen.

Maskinen, inkludert alt tilleggsutstyr, må bare lånes eller gis bort til personer som har grunnleggende kunnskap om denne modellen og bruken av den. Bruksanvisningen er en del av maskinen og skal alltid følge med.

Forsikre deg om at brukeren er fysisk, sensorisk og psykisk i stand til å betjene og arbeide med maskinen. Brukere med nedsatt fysisk, sensorisk eller psykisk funksjonsevne skal kun bruke gressklipperen under tilsyn eller etter anvisning fra en ansvarlig person.

Forsikre deg om at brukeren er myndig eller får yrkesopplæring under tilsyn iht. nasjonale bestemmelser.

Maskinen skal bare brukes av personer som er opplagte og i god fysisk og psykisk form. Hvis du har helsemessige plager, må du spørre legen om arbeid med maskinen er tilrådelig. Maskinen skal ikke brukes etter inntak av alkohol, narkotiske stoffer eller medikamenter som fører til nedsatt reaksjonsevne.

Maskinen er utviklet for privat bruk.

Obs – fare for ulykker!

STIHL kompostkverner egner seg til finkutting av kvister og planterester. Annen bruk er ikke tillatt og kan være farlig eller føre til skader på maskinen.

Kompostkvernen skal ikke brukes (ufullstendig liste):

• til andre materialer (f.eks. glass og metall)
• til annet arbeid enn det som er beskrevet i denne bruksanvisningen
  – til bearbeiding av næringsmidler (f.eks. mesking eller knusing av is)

Av sikkerhetsmessige årsaker er enhver endring på maskinen, med unntak av montering av tilbehør som er godkjent av STIHL, forbudt, og vil føre til at garantien opphører. Kontakt din STIHL forhandler for informasjon om tillatt tilbehør.

Det er strengt forbudt å manipulere maskinen for å øke effekten eller endre turtallet til forbrenningsmotoren eller den elektriske motoren.

Maskinen skal ikke brukes til å transportere gjenstander, dyr eller personer (særlig barn).

Ekstra forsiktighet kreves ved bruk på offentlige anlegg, i parker, på sportsanlegg, gater og i land- og skogbruk.

Ikke slipp maskinen før den står på et flatt underlag og ikke kan begynne å rulle av seg selv.

4.2 Advarsel – fare på grunn av elektrisk strøm

Obs! Fare for elektrisk støt!

Strømledning, støpsel, av/på-bryter og tilkoblingsledning.

Skadede kabler, koblinger og støpsler eller tilkoblingsledninger som ikke er i overensstemmelse med forskriftene, må ikke brukes. Dette for å unngå fare for elektrisk støt.

Maskinen skal først tas i bruk etter at strømledningen er rullet ut.

Ved bruk av en kabeltrommel skal denne alltid rulles helt ut før bruk.

Bruk aldri en skadet skjøteledning. Skift ut defekte ledninger med nye, og forsøk aldri å reparere en skjøteledning.

Hvis strømledningen eller skjøteledningen skades under drift, skal den umiddelbart kobles fra strømforsyningen. Ta aldri i en skadet strømledning eller skjøteledning.

Maskinen må ikke brukes med skadede eller slitte ledninger. Kontroller spesielt nettilkoblingsledningen for skade og aldring.

Vedlikeholds- og reparasjonsarbeid på strømledningen skal bare utføres av spesialutdannede fagpersoner.

Fare for elektrisk støt!

Kutteenhetene (knivene) skal ikke berøres før maskinen er koblet fra strømnettet.

Tilkoblingsledningene som brukes, skal alltid være tilstrekkelig sikret.

Arbeid ikke när det regner eller er vått ute.

Bruk bare fuktighetsisolerte skjøteledninger for

utendørsbruk som er egnet for bruk med maskinen (⇒ 10.1).

Ta støpselet ut av stikkontakten uten å dra i tilkoblingsledningen.

Ikke la maskinen stå ute i regn uten at den er dekket til.

Hvis maskinen kobles til et strømaggregat, er det viktig å være oppmerksom på at den kan skades av strømsvingninger.

4.3 Bekledning og utstyr

Bruk alltid beskyttelsesbriller og hørselsvern under arbeidet. Ta ikke av disse før arbeidet er avsluttet.

Når du arbeider med maskinen, er det viktig at du bruker egnede og tettsittende klær, dvs. kjeledress (ikke arbeidsfrakk).

Ikke ha på deg sjal, slips, smykker, klær med lange stropper, bånd eller lignende under arbeidet.

Langt hår må bindes opp og holdes på plass med for eksempel hodetørkle eller lue under hele arbeidet.

4.4 Transport av maskinen

Bruk alltid hansker under arbeidet, slik at du unngår å skade deg på skarpe kanter og varme deler.

Ikke transporter maskinen mens den elektriske motoren er i gang. Før transport slår du av den elektriske motoren, venter til knivene har stanset, og trekker ut støpselet.

Transporter maskinen bare når den elektriske motoren er avkjølt.

Påfyllingstrakten skal alltid være forskriftsmessig montert når maskinen transporteres.

Utildekkede kniver kan forårsake personskader!

Vær spesielt oppmerksom på vekten när maskinen skal snus.

Bruk egnet lasteutstyr (lasterampe, løfteanordninger).

Sikre maskinen med tilstrekkelig dimensjonerte festemidler (stropper, tau, osv.) på festepunktene som er beskrevet i bruksanvisningen. (⇒ 12.)

Trekk eller skyv maskinen i skrittempo. Ikke slep maskinen!

©

Starte:

Før du starter maskinen, må du sørge for at den står stabilt og opprett. Maskinen skal aldri brukes når den ligger.

Vær svært forsiktig når du starter maskinen, og følg anvisningene i kapitlet "Ta i bruk maskinen". (⇒ 10.)

Stå ikke foran utkaståpningen när forbrenningsmotoren eller den elektriske motoren slås på. Kontroller at det ikke fins noe kvernet materiale i kompostkvernen när den startes eller slås på. Kvernet materiale kan slynges ut og forårsake personskader.

Unngå hyppige innkoblinger i løpet av kort tid (ikke trykk på av/på-bryteren unødvendig).

Fare for overoppheting av den elektriske motoren!

Annet utstyr som er koblet til samme strømkrets, kan ved ugunstige nettforhold ødelegges på grunn av spenningssvingninger som forårsakes av denne maskinen ved oppstart.

Egnede tiltak må iverksettes (for eksempel tilkobling til en annen strømkrets enn den til den aktuelle innretningen, koble maskinen til en strømkrets med lavere impedans).

Bruk:

Fare for personskader!

Hold aldri hender eller føtter under, over eller ved roterende deler.

Hold aldri ansiktet eller andre kroppsdeler over påfyllingstrakten og utkaståpningen när maskinen er i gang. Hold alltid hode og kropp på sikker avstand fra påfyllingsåpningen.

Stikk aldri hender, andre kroppsdeler eller deler av klesplagg inn i påfyllingstrakten eller utkastsjakten. Det er stor

fare for skader på øyne, ansikt, fingre, hender osv.

Pass på at du alltid står stødig. Ikke strekk deg fremover.

Sprutbeskyttelsen må ikke endres (fjernes, felles opp, komme i klem, skades osv.) under bruk.

Stå i det beskrevne arbeidsområdet när du fyller på kvernemateriale. Pass på at du står i arbeidsområdet under hele arbeidet, og ikke beveger deg inn i utkastsonen. (⇒ 8.4)

Fare for personskader!

Kvernet materiale kan bli slynget tilbake under arbeidet. Bruk derfor beskyttelsesbriller og hold ansiktet unna påfyllingsåpningen.

Tipp aldri maskinen mens forbrenningsmotoren eller den elektriske motoren er i gang.

Hvis maskinen velter under arbeidet, må den elektriske motoren straks slås av og støpselet trekkes ut.

Pass på at det ikke setter seg fast kvernemateriale i utkastsjakten. Fastkilt kvernemateriale gir dårligere kverneresultat og kan føre til tilbakeslag.

Når kompostkvernen fylles med materiale, er det spesielt viktig at det ikke kommer fremmedlegemer som for eksempel metallbiter, steiner, plast eller glass inn i kvernekammeret. Dette kan forårsake skader og tilbakeslag fra påfyllingstrakten. Av samme årsak er det også viktig å fjerne eventuelle tilstoppinger med én gang. Det kan oppstå tilbakeslag under påfylling av kvistmateriale på kompostkvernen. Bruk hansker!

Vær oppmerksom på at klippeverktøyet roterer i noen sekunder etter at motoren er slått av.

Slå av den elektriske motoren, trekk ut støpselet og vent til alt roterende verktøy stanser

• før du går fra maskinen, eller när den skal stå uten tilsyn
• før du flytter, løfter, vipper, skyver eller trekker maskinen
• før du løsner låseskruene og åpner maskinen
• før du transporterer maskinen
  – før du fjerner blokkeringer eller tilstoppinger i klippeenheten, påfyllingstrakten eller utkastkanalen
• før arbeider utføres på knivskiven
• før du ser over eller rengjør maskinen og før det skal utføres andre arbeider på den

Slå av den elektriske motoren og la maskinen stanse hvis det kommer fremmedlegemer inn i klippeverktøyet, eller hvis maskinen vibrerer unormalt eller lager uvanlige lyder. Ta ut støpselet, fjern påfyllingstrakten og utfør følgende trinn:

– Kontroller maskinen, spesielt klippeenheten (kniver, knivskive, knivfeste, knivaksel, knivskrue, klemring) for skader, og få en fagperson til å utføre de nødvendige reparasjonene, før du starter og arbeider med den igjen.

• Kontroller at alle delene til klippeenheten sitter fast. Stram skruene om nødvendig (pass på riktig tiltrekkingsmoment).
  – Kontakt en fagperson for å få skiftet eller reparert skadede deler. Deler som skiftes ut, skal kun erstattes av tilsvarende deler.

4.7 Vedlikehold og reparasjoner

Sett maskinen på et plant og stabilt underlag, slå av den elektriske motoren og trekk ut støpslet før du starter

vedlikeholdsarbeider (rengjøring, reparasjon osv.), og før du kontrollerer om tilkoblingsledningen er snodd eller skadet.

La maskinen avkjøles i ca. 5 minutter før du utfører vedlikeholdsarbeider.

Før vedlikehold av klippeverktøyet må du være oppmerksom på at klippeverktøyet til tross for låseanordningen kan fortsette å dreie, også når strømforsyningen er koblet fra.

Bare autoriserte elektrikere har tillatelse til å reparere eller skifte ut nettilkoblingsledningen.

Rengjøring:

Hele maskinen må rengjøres grundig etter hver bruk. (⇒ 11.1)

Maskinen skal aldri rengjøres med høytrykksvasker eller under rennende vann (f.eks. med en hageslange). Ikke bruk sterke rengjøringsmidler. Disse kan skade plast- og metalldeler og dermed redusere sikkerheten til din STIHL maskin.

Vedlikeholdsarbeider:

Bare vedlikeholdsarbeider som er beskrevet i denne bruksanvisningen, kan utføres av brukeren. Alle andre arbeider skal utføres av en forhandler. Kontakt alltid forhandleren hvis du mangler nødvendig informasjon eller hjelpemidler. STIHL anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utføres hos en STIHL forhandler. I tillegg til jevnlige tilbud om opplæring, får STIHL forhandlerne regelmessig tilsendt teknisk informasjon.

Bruk bare verktøy, tilbehør eller tilleggsutstyr som er godkjent for denne maskinen av STIHL, eller som korresponderer i teknisk utførelse. I motsatt fall kan det oppstå uhell som medfører personskader eller skader på maskinen. Kontakt forhandleren hvis du har spørsmål.

Originalt verktøy, tilbehør og originale reservedeler fra STIHL har egenskaper som gjør dem optimalt egnet for maskinen og kravene som brukeren stiller. Originale STIHL reservedeler kjennes igjen på STIHL reservedelsnummeret, STIHL logoen og eventuelt STIHL reservedelssymbolet. På små deler kan også symbolet stå alene.

Sørg for at advarsels- og merknadsklistremerker alltid er rene og lesbare. Bestill nye originale klistremerker hos STIHL forhandleren hvis klistremerker skades eller blir borte. Hvis en komponent skiftes ut med en ny del, må du passe på at samme klistremerker settes på den nye delen.

Bruk tykke arbeidshansker og vær svært forsiktig når du arbeider med klippeenheten.

Sørg for at alle muttere, bolter og skruer (spesielt på klippeenheten) er strammet godt til, slik at maskinen er i driftssikker stand.

Kontroller hele maskinen regelmessig med tanke på slitasje og skader. Dette er spesielt viktig når maskinen ikke skal brukes på en stund (f.eks. når den skal settes bort for vinteren). Skift ut slitte eller skadde deler, slik at maskinen alltid er i driftssikker stand.

Hvis det ble fjernet deler eller beskyttelsesinnretninger i forbindelse med vedlikeholdsarbeidet, må disse straks settes tilbake på forskriftsmessig vis när arbeidet er utført.

4.8 Lagring ved lengre driftsopphold

Sørg for at maskinen er utilgjengelig for uvedkommende (f.eks. barn).

Rengjør maskinen grundig når den ikke skal brukes på lengre tid (f.eks. når den skal settes bort for vinteren).

Oppbevar maskinen på et flatt underlag, slik at den ikke kan begynne å rulle av seg selv.

Kompostkvernen skal kun oppbevares med trakten montert.

Utildekkede kniver kan forårsake personskader!

4.9 Kassering

Avfallsprodukter kan skade mennesker, dyr og miljø og skal derfor kasseres på forskriftsmessig måte.

Sørg for at maskinen kasseres forskriftsmessig når den ikke lenger skal brukes. Sørg for å gjøre maskinen ubrukelig før kassering. For å unngå ulykker er det spesielt viktig å fjerne strømledningen eller tilkoblingsledningen til den elektriske motoren.

5. Symbolforklaring

Obs!

Les bruksanvisningen før bruk.

Fare for personskader!

Se til at ingen oppholder seg i fareområdet.

Fare for skader!

Roterende verktøy! Ikke hold hender eller føtter i åpningene mens maskinen kjører.

Fare for personskade!

Slå alltid av den elektriske motoren og trekk ut strømledningen før du utfører arbeider på klippeverktøyet, før vedlikeholds- og rengjøringsarbeider, før du kontrollerer om tilkoblingsledningen er snodd eller skadet, og før du forlater maskinen.

Bruk hørselsvern!

Bruk beskyttelsesbriller!

Bruk arbeidshansker!

Fare for personskader!

Stikk aldri hender, andre kroppsdeler eller deler av klesplagg inn i påfyllings-trakten eller utkastsjakten.

O Utkastforlengelse 1

P List 1

Q Bolt 2

R Torx-skrue P5 x 20 3

S Traktoverdel 1

T Sikkerhetsskrue 4

U Torx-skrue P5 x 10 2

V Kombinøkkel 1

• Bruksanvisning 1

7. Gjøre maskinen klar for bruk

7.1 Montere hjulakselen og hjulene

• Monter hjulakselen (C) med hjulstopperne (D), skruene (E) og sekskantmutterne (F) på hjulfoten (B), og trekk til med kombinøkkelen (V) (4–6 N m).
• Skyv hjulene (I) på den monterte hjulakselen.

Skyv hjulfestene inn på hjulakselen, men ikke lenger enn at hjulene kan dreie fritt.

Hjulfestene kan ikke brukes om igjen etter demontering.

• Skyv hurtigfestene (H) på hjulakselen med den buede siden vendt utover.
  • Trykk hjulkapslene (J) på hjulene.

7.2 Montere understell og utkastsjakt

1 Montere utkastforlengelsen

• Legg basisenheten (A) på en 15-20 cm høy støttebukk som vist på bildet.
• Fest utkastforlengelsen (O) bakfra på krokene (1) i åpningen (2) på basisenheten (A), og drei nedover, slik at den fremre delen av basisenheten sitter nøyaktig i åpningen på utkastforlengelsen.
• Skru inn skruene (U) i monteringsstiftene (1) (1-2 Nm).

2 Montere understellet

• Skyv firkantmutterne (K) og skivene (L) i de aktuelle utsparingene på basisenheten (3).
• Skyv understellet med begge hjulføttene (4) inn i føringene på basisenheten (5) til det stopper.
• Trykk hjulfoten med bøyningen (6) inn iutsparingen på utkastforlengelsen (7).
• Stikk skruene (M) med skivene (L) gjennom åpningene i hjulføttene (8), og trekk til med en kombinøkkel (V) (4-6 N m).

3 Montere listen

Bøyningen til hjulfoten (6) skal ligge nøyaktig i utsparingene på utkastforlengelsen (7).

• Legg på listen (P), og skru inn skruene (R) (1–2 Nm).
• Sett opp maskinen.

4 Montere utkastdekslet

- Fest utkastdekselet (N), og trykk inn boltene (Q) (bruk eventuelt en plasthammer). Når du fester dekslet, må du passe på at de innvendige ribbene (9) på venstre og høyre side ligger nøyaktig i sporet på utkastforlengelsen (10).

7.3 Åpne og lukke utkastdekslet Åpne utkastdekslet:

- Ved kverning må du vippe opp utkastdekslet (1) og feste låseklaffen (2) i utkastforlengelsen.

Lukke utkastdekslet:

- Hvis du skal transportere maskinen eller vil at den skal ta mindre plass ved oppbevaring, løfter du litt på låseklaffen (2) og vipper ned utkastdekslet (1).

7.4 Montere traktoverdelen

i Trakten kan bare monteres hos en forhandler med spesialverktøy. STIHL anbefaler STIHL forhandleren.

• Sett traktoverdelen (S) med symbolet (1) pekende fremover mot låseskruene (2) på traktunderdelen (3).
  Det anbefales at du følger den beskrevne monteringsrekkefølgen for å unngå at sprutbeskyttelsen glir når skruene skrus inn.
• Skru inn skruene (T) i den viste rekkefølgen (1 2 3 4).

8. Informasjon om arbeid

8.1 Hvilke materialer kan bearbeides?

Tre- og hekkavfall, tykt kvistmateriale og forgreinet kvistmateriale.

GHE 250, GHE 260:

Organiske planterester som frukt- og grønnsaksavfall, blomsteravfall, løv, men også tre- og hekkavfall samt tykt kvistmateriale og forgreinet kvistmateriale.

Tre- og hekkavfall bør bearbeides i frisk tilstand, ettersom kvernens ytelse er større når materialet er friskt enn når det har tørket eller er vått.

8.4 Brukerens arbeidsområde

- Av sikkerhetsmessige årsaker skal brukeren alltid oppholde seg i arbeidsområdet (det grå området X) så lenge den elektriske motoren eller forbrenningsmotoren kjører. Dette er særlig viktig for å unngå skader fra materiale som slynges tilbake.

8.5 Riktig belastning av maskinen

Den elektriske motoren eller forbrenningsmotoren til kompostkvernen skal bare belastes så mye at motorturtallet ikke synker vesentlig. Fyll på materiale

jevnt og kontinuerlig i kompostkvernen. Hvis turtallet synker under arbeid med kompostkvernen, stopper du påfyllingen slik at den elektriske motoren eller forbrenningsmotoren avlastes.

Slå ikke av den elektriske motoren før maskinen er tom for kvernet materiale. Ellers kan knivskiven blokkeres när maskinen tas i bruk igjen.

8.6 Overbelastningsvern

Hvis den elektriske motoren overbelastes under arbeidet, slår det innebygde termiske overbelastningsvernet automatisk av motoren.

Etter en avkjølingstid på ca. 10 minutter kan kompostkvernen tas i bruk igjen. Dersom overbelastningsvernet utløses ofte, kan det skyldes følgende:

• Bruk av uegnet tilkoblingsledning (⇒ 10.1)
• Overbelastning av nettet
• Overbelastning av maskinen på grunn av for mye kvernemateriale eller sløve kniver

8.7 Hvis kompostkvernens klippeenhet blokkeres

Slå straks av den elektriske motoren og trekk ut strømledningen hvis klippeenheten til kompostkvernens blokkeres under kverning. Ta deretter av påfyllingstrakten og fjern årsaken til feilen.

8.8 Påfylling av kompostkvernen

Fare for personskade!

Les grundig gjennom kapitlet "For din sikkerhet" (⇒ 4.), og spesielt underkapitlet "Under arbeidet" (⇒ 4.6), og følg alle sikkerhetsanvisningene. Kompostkvernen skal kun fylles på av én person om gangen.

Fare for personskade! Stikk aldri hånden inn i en påfyllingsåpning!

- Kast organiske planterester som fruktog grønnsaksavfall, blomsteravfall, løv, tynne kvister osv. i påfyllingsåpningen (1).

Fuktig eller vått mykt materiale fører til at maskinen raskere blir blokkert. Fyll derfor langsomt i kompostkvernen, og følg spesielt nøye med på turtallet til den elektriske motoren. Det bør ikke synke under påfyllingen.

Hardt materiale:

Skjær til tykke kvister og greiner med mye kvister (merk maksimal kvisttykkelse (⇒ 8.3)) på forhånd med en beskjæringssaks.

- Fyll tre- eller hekkavfall samt kvistmateriale langsomt inn i påfyllingsåpningen (1). Det harde materialet trekkes inn automatisk.

Fare for personskade!

Kvistmateriale kan slås tilbake av den skråstilte knivmekanismen! Hardt materiale må fylles riktig i kompostkvernen for å unngå personskader grunnet tilbakeslag:

Hold kvistmaterialet litt på skrå iht. symbolet (2), og før det langs høyre traktvegg frem til knivmekanismen.

Pass på riktig belastning av den elektriske motoren. (⇒ 8.5)

9. Sikkerhetsutstyr

9.1 Omstartsperre for elektrisk motor

Maskinen kan bare settes på med bryteren, ikke ved å sette tilkoblingsledningen i stikkontakten.

9.2 Sikkerhetslås

Den elektriske motoren hhv. kverneverktøyet må kun startes når påfyllingstrakten er riktig lukket. Når den høyre låseskruen løsnes (sett forfra på maskinen) under drift, slås den elektriske motoren automatisk av, og kverneverktøyet stanser etter få sekunder.

9.3 Den elektriske motorens etterløpsbrems

Etterløpsbremsen for den elektriske motoren forkorter utkoblingstiden fra utkobling til knivstillstand til noen få sekunder.

9.4 Beskyttelsesdeksler

Kompostkvernen er utstyrt med beskyttelsesdeksler for påfyllings- og utkastområdet. Dette innbefatter den samlede påfyllingstrakten med traktoverdel og sprutbeskyttelse, utkastforlengelsen og utkastdekslet.

Beskyttelsesdekslene sikrer trygg avstand til kutteknivene ved kverning.

10. Ta maskinen i bruk

Fare for personskader!

Les kapitlet "For din sikkerhet" (⇒ 4.) nøye før du tar i bruk kompostkvernen, og følg alle sikkerhetsanvisningene.

10.1 Koble kompostkvernen til strømuttaket

Fare for personskade!

Følg alle sikkerhetsanvisningene i kapitlet "Advarsel – farer forårsaket av elektrisk strøm" (⇒ 4.2).

Spenningen til det elektriske anlegget og driftsspenningen må stemme overens (se merkeplaten).

Tilkoblingsledningen må være tilstrekkelig sikret i samsvar med de aktuelle nasjonale forskrifter for elektriske installasjoner. (⇔ 17.)

Støpselforbindelsene må være beskyttet mot vannsprut.

Uegnede skjøteledninger fører til effekttap og kan forårsake skader på den elektriske motoren.

3 x 1,5 mm ^2 ved lengde på opptil 25 m eller 3 x 2, 5 m m ^2 ved lengde på opptil 50 m.

Brukeren må forvisse seg om at maskinen bare drives via et strømnett som oppfyller disse kravene. Kontakt om nødvendig den lokale strømleverandøren for informasjon om systemimpedansen.

Merk at det tar noen sekunder før arbeidsverktøyet er stanset, etter at den elektriske motoren er slått av.

- Trykk på den røde tasten (1) på bryteren (fig. viser GHE 150, GHE 250, GHE 250 S).

I forbindelse med modellene GHE 260 og GHE 260 S må knivskivens dreieretning kontrolleres før arbeidet starter (før påfylling).

Fare for personskade!

Bruk alltid beskyttelsesbriller under kontrollen.

• Slå på kompostkvernen. (⇒ 10.3)
• Slå av kompostkvernen. (⇒ 10.4)
- Trykk sprutbeskyttelsen innover, og se ned på knivskiven gjennom påfyllingsåpningen: Knivskiven skal dreie mot venstre (mot urviseren).

10.6 Endre dreieretningen til knivskiven

Hvis knivskiven har feil dreieretning (mot høyre, med urviseren), må dreieretningen endres på modellene GHE 260 og GHE 260 S.

Knivskivenes dreieretning endres ved å gjøre om polingen til fasevenderen på støpselet.

- Drei fasevenderen (1) 180° mot venstre eller høyre med en skrutrekker (U), til den går i inngrep.

10.7 Kverning

• Skyv kompostkvernen til et plant og fast underlag og plasser den slik at den står stabilt.
• Ta på solide hansker, beskyttelsesbriller og hørselsvern.
• Åpne utkastdekslet. (⇔ 7.3)
• Koble til kompostkvernens strømledning.
  • Start kompostkvernen. (⇒ 10.3)
• Vent til kompostkvernen har nädd maksimalt turtall (på tomgang).
• Fyll på materiale i kompostkvernen. (⇒ 8.8)
  • Slå av kompostkvernen. (⇒ 10.4)

11. Vedlikehold

Fare for personskader!

Før du utfører vedlikeholds- eller rengjøringsarbeid på maskinen, er det viktig at du leser nøye gjennom kapitlet "For din sikkerhet" (⇒ 4.), spesielt underkapitlet "Vedlikehold og reparasjoner" (⇒ 4.7). Følg alle sikkerhetsanvisningene.

Trekk ut støpselet før du starter vedlikeholdsarbeidet.

11.1 Rengjøring

Vedlikeholdsintervall: Alltid etter bruk

Rengjør maskinen grundig etter hver bruk. Godt vedlikehold beskytter maskinen mot skader og forlenger levetiden.

Elektromotorer er beskyttet mot vannsprut.

Beskytt oppkuttingsverktøyet inkl. kvernkammeret mot korrosjon med standardprodukter (f.eks. rapsolje).

Maskinen skal bare rengjøres i stillingen som er avbildet.

• Demonter påfyllingstrakten. (⇒ 11.3)

Kjøleribbene (sugeslissene) på huset til den elektriske motoren må rengjøres for å sikre tilstrekkelig motorkjøling.

Rett aldri vannstråler mot den elektriske motorens eller forbrenningsmotorens deler, tetninger, lagerpunkter og elektriske komponenter som

f.eks. brytere. Dette kan føre til ekstra reparasjonskostnader.

Hvis skitt og rester som har satt seg fast, ikke lar seg fjerne med en børste, fuktig klut eller trepinne, anbefaler STIHL at du bruker

spesialrens (f.eks. STIHL spesialrens).

Ikke bruk sterke rengjøringsmidler.

Rengjør knivskivene jevnlig.

11.2 Montere påfyllingstrakten

Låseskruene er festet til påfyllingstrakten slik at de ikke kan falle ut.

• Hekt påfyllingstrakten (1) på festekrokene i basisenheten (2), og sving den forover.
• Trekk til begge låseskruene (3) samtidig.

11.3 Demontere påfyllingstrakten

• Løsne de to låseskruene (1), slik at de roterer fritt. La dem stå igjen i påfyllingstrakten.
• Sving påfyllingstrakten (2) bakover, og ta den av.

Fare for personskade! Bruk alltid hansker under arbeidet!

Ta aldri i knivene når de roterer. Vent til de står helt stille.

11.5 Demontere knivsettet

• Lås knivskiven (5). (⇒ 11.4)
- Løsne skruen (1) med kombinøkkelen (V).
- Fjern skruen (1), låseskiven (2), klemringen (3), ventilatorkniven (4), ventilatorkniven (6, bare på GHE 250 og GHE 260) og knivskiven (5).
• Demonter vendekniven. (⇒ 11.8)
- GHE 250 og GHE 260: Løsne skruene (7), og ta dem ut sammen med mutterne (9). Ta av rivekniven (8) nedover.

11.6 Montere knivsettet

Det er avgjørende at monteringsrekkefølgen og de angitte tiltrekkingsmomentene overholdes.

• Monter vendekniven på knivskiven. (⇒ 11.8)
• GHE 250 og GHE 260: Plasser rivekniven (8) på undersiden av knivskiven (5), og skru den fast med mutterne (9) og skruene (7) (10 Nm).
• Sett knivskiven (5) inn i huset, og fest den. (⇒ 11.4)
• Monter ventilatorkniven (6, bare på GHE 250 og GHE 260), ventilatorkniven (4), klemringen (3) og låseskiven (2), og fest den med skruen (1) (50 Nm).
• Fell läseanordningen tilbake, slik at knivskiven kan rotere fritt igjen. (⇒ 11.4)
  • Monter påfyllingstrakten. (⇒ 11.2)

11.7 Vedlikeholde kniven

Fare for personskader! Bruk alltid solide hansker under arbeidet!

Vedlikeholdsintervall: Før hver bruk

• Demonter påfyllingstrakten. (⇒ 11.3)
• Lås knivskiven. (⇒ 11.4)
- Kontroller kniven for skader (hakk eller riper) og slitasje. Snu eller skift ut kniven ved behov.

• Mål avstanden (A) fra boringen til knivkanten flere steder på knivene. Minimumsavstand:
  A = 6 mm

2 Ventilatorkniv

• Mål knivbredden (B) på den oppoverbøyde kanten på ventilatorkniven.
  Minste knivbredde:
  B = 15 mm

3 Ventilatorkniv (GHE 250, GHE 260)

• Mål knivbredden (C) på den oppoverbøyde kanten på ventilatorkniven.
  Minste knivbredde:

C = 19 mm

4 Rivekniv (GHE 250, GHE 260)

- Mål knivbredden (D) på den oppoverbøyde kanten på rivekniven. Minste knivbredde:

D = 13 mm

11.8 Snu knivene

Sløve vendekniver kan snus én gang. Snu alltid begge knivene!

• Demonter knivsettet. ( 11.5)
- Løsne skruene (1) og ta dem ut sammen med mutterne (2).
• Ta kniven (3) opp og ut.
• Rengjør knivskiven.

• Snu kniven (3), og legg den på knivskiven med den skarpe kanten liggende fritt. Pass på at boringene til skruene flukter.
• Stikk skruene (1) gjennom boringene, og skru inn mutterne (2). Trekk til mutterne (2) med 10 Nm.
  • Monter knivsettet. (⇒ 11.6)

Slipe knivene:

Kniver som er sløve på begge sider, må slopes før arbeidet kan fortsettes. For å sikre optimal funksjonalitet skal sliping kun utføres av fagfolk. STIHL anbefaler STIHL forhandleren.

• Demonter kniven som skal slopes.
- Kniven må avkjøles under sliping, f. eks. med vann. Unngå at kniven blir blå, da dette reduserer holdbarheten.
- Slip kniven jevnt for å unngå vibrasjoner som skyldes ubalanse.
- Kontroller at kniven ikke er skadet før den monteres igjen: Skift ut kniver som har synlige hakk og sprekker, eller som er slipt ned til slitegrensen.
- Slip kniveggen i en vinkel på 30°.
- Slip kniven mot eggen.
- Eventuelle grader på skjærekanten etter avsluttet sliping kan fjernes ved hjelp av et fint slipepapir.
- Bruk tiltrekkingsmomentet som er angitt i avsnittet "Snu knivene", när du monterer kniven.

11.9 Elektrisk motor og hjul

Den elektriske motoren er vedlikeholdsfri.

Hjullagrene er vedlikeholdsfrie.

11.10 Oppbevaring og vinterlagring

Oppbevar kompostkvernen i et tørt, lukket rom med lite støv. Sørg for å oppbevare maskinen utilgjengelig for barn.

Kompostkvernen skal kun oppbevares i driftssikker stand og med påfyllingstrakten montert.

Husk følgende hvis kompostkvernen ikke skal brukes på lengre tid (vinterlagring):

• Rengjør alle delene grundig.
- Smør alle bevegelige deler godt med olje eller fett.

12. Transport

Fare for personskader!

Før transport er det viktig at du leser og følger anvisningene i kapitlet "For din sikkerhet", og da særlig avsnittet "Transport av maskinen". (⇒ 4.4)

12.1 Dra eller skyve kompostkvernen

• Hold i traktoverdelen (1) på kompostkvernen, og vipp kvernen bakover.
• Kompostkvernen kan dras eller skyves langsomt (skrittempo).

12.2 Løfte eller bære kompostkvernen

Minst to personer kreves när maskinen skal løftes eller bæres.

Ved løft og bæring er det viktig å bruke egnet vernebekledning som dekker underarmene og overkroppen helt.

• 1. person: Hold i håndtakene på kompostkvernens traktoverdel (1).
• 1. person: Hold i listen på kompostkvernens utkastforlengelse (2).
     • Løft kompostkvernen samtidig.

12.3 Transportere kompostkvernen på en lasteflate

- Sørg for å feste maskinen godt, slik at den ikke glir. Fest stropper eller seler på hjulfoten (1) eller påfyllingstrakten (2).

13. Minimere slitasjen og unngå skader

STIHL frasier seg ethvert ansvar for materielle skader og personskader som skyldes at bruksanvisningen ikke er fulgt (spesielt med hensyn til sikkerhet, betjening og vedlikehold) eller at det er brukt ikke-godkjente påbyggings- eller reservedeler.

Følg disse henvisningene for å unngå skader eller unormal slitasje på din STIHL maskin:

1. Slitedeler

Enkelte av komponentene på STIHL maskinen utsettes for normal slitasje også når produktet brukes i henhold til bestemmelsene. Disse komponentene må skiftes ut i tide, avhengig av hvordan og hvor mye produktet brukes.

Det gjelder blant annet:

- Kniver

- Knivskive

2. Følg informasjonen i denne bruksanvisningen.

Bruk, vedlikehold og lagring av STIHL maskinen må skje i henhold til informasjonen i denne bruksanvisningen. Brukeren må selv ta ansvaret hvis det oppstår skader fordi sikkerhets-, bruks- og vedlikeholdsforskriftene ikke er fulgt.

Dette gjelder spesielt for:

• Ikke tilstrekkelig dimensjonert ledning (diameter).
  – Feil elektrisk tilkobling (spenning).
• Endringer på produktet som ikke er godkjent av STIHL.
• Bruk av verktøy eller tilbehør som ikke er tillatt/egnet for maskinen, eller som har dårlig kvalitet.
• Ikke-forskriftsmessig bruk av produktet.
• Bruk av produktet ved sportsarrangementer eller andre konkurranser.
• Skader som følge av at produktet er brukt med defekte komponenter.

3. Vedlikeholdsarbeider

Alle arbeider som er nevnt under "Vedlikehold", må utføres regelmessig.

Hvis brukeren ikke kan utføre disse vedlikeholdsarbeidene selv, skal han eller hun ta kontakt med en forhandler.

STIHL anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utføres hos en STIHL forhandler.

I tillegg til jevnlige tilbud om opplæring, får STIHL forhandlerne regelmessig tilsendt teknisk informasjon.

Hvis disse arbeidene forsømmes, kan det oppstå skader som brukeren er ansvarlig for.

Slike skader er blant annet:

• Skader på den elektriske motoren som er forårsaket av mangelfull rengjøring av kjøleribbene (sugeslisser, kjøleribber, viftehjul).
  – Korrosjonsskader og andre skader som oppstår som følge av uegnet lagringssted.
• Skader på maskinen grunnet bruk av reservedeler med dårlig kvalitet.
• Skader som skyldes at vedlikehold ikke er utført i rett tid eller utilstrekkelig vedlikehold, hhv. skader som skyldes vedlikeholds- eller reparasjonsarbeider som ikke er utført hos forhandlere.

14. Vanlige reservedeler

Vendekniv:

6008 702 0121

Ventilatorkniv:

6008 702 0300

GHE150, GHE250S, GHE260S

Knivskive komplett:

6008 700 5120

GHE 250, GHE 260

Knivskive komplett:

6008 700 5117

Ventilatorkniv:

6008 702 0310

Rivekniv:

6008 702 0110

15. Miljøvern

Kvernet materiale skal komposteres, og ikke kastes sammen med husholdningsavfall.

Emballasjen, maskinen og

tilbehøret er produsert av gjenvinnbare materialer og må kasseres i samsvar med dette.

Atskilt, miljøvennlig kassering av materialrester bidrar til økt gjenbruk av verdistoffer. Maskinen skal derfor leveres til gjenvinning når den normale levetiden er nådd.

16. Produsentens samsvarserklæring

16.1 Produsentens EU- samsvarserklæring for kompostkvern STIHL GHE 150.0, GHE 250.0, GHE 250.0 S, GHE 260.0, GHE 260.0 S

STIHL Tirol GmbH

bekrefter som eneansvarlig at maskinen

- Modell: Elektrisk drevet kompostkvern

- Merke: STIHL

- Type: GHE 150.0, GHE 250.0, GHE 250.0 S, GHE 260.0, GHE 260.0 S

- Effekt GHE 150.0, GHE 250.0, GHE 250.0 S: 2500 W

- Effekt GHE 150.0, GHE 250.0, GHE 250.0 S, GB/CH: 2000 W

- Effekt GHE 260.0, GHE 260.0 S: 2900 W

oppfyller de relevante bestemmelsene i direktiv 2000/14/EC, 2006/42/EC, 2014/30/EU og 2011/65/EU og er utviklet og produsert i samsvar med de versjonene av følgende standarder som var gyldige på produksjonsdatoen: EN 50434, EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2 og EN 61000-3-3 (hvis aktuelt).

Den tekniske dokumentasjonen oppbevares hos STIHL Tirol GmbH.

Produksjonsår og maskinnummer er angitt på kompostkvernen.

Langkampfen, 02.06.2021

STIHL Tirol GmbH

på vegne av

Matthias Fleischer, leder for forskning og utvikling

på vegne av

Sven Zimmermann, kvalitetsansvarlig

17. Tekniske data

GHE 150.0/GHE 250.0/GHE 250.0 S:

Elektrisk motor BSRBF 0,75/2-C

Effekt 2500 W

GHE 150.0/GHE 250.0/GHE 250.0 S:

GB 2000 W
CH 2000 W
Nominell strømstyrke 11,4 A
GB 9,3 A
CH 9,3 A
Merkespenning 230 V~
Turtall 2800 min	-1
Sikring ^1	16 A
	10 A (CH)
Frekvens 50 Hz
Beskyttelsesklasse I
Beskyttelsestype	Beskyttet mot vannsprut (IP X4)
Driftstype	P40
	40 s belastnings- tid
	60 s tomgang

GHE 150.0:

Måling iht. 2000/14/EC / S.I. 2001/1701:
Garantert lydeffekt-nivå L_WAd	99 dB(A)
Usikkerhet K_WA	2,4 dB(A)
Måling iht. EN 50434:
Lydtrykknivå på arbeidsplassen L_pA	89 dB(A)
Usikkerhet K_pA	2 dB(A)
Tiltrekkingsmomenter skrue:
knivskive	50 Nm
Vendekniv	10 Nm
Vekt	26 kg
L/B/H	95/48/114 cm

GHE 250.0/GHE 250.0 S:

REACH er navnet på en EU-bestemmelse for registrering, vurdering og godkjenning av kjemikalier.

Informasjon om innfrielse av REACH-bestemmelsen (EU) nr. 1907/2006 finnes på www.stihl.com/reach.

18. Feilsøking

✗ Kontakt eventuelt en forhandler. STIHL anbefaler STIHL forhandleren.

Feil/problem:

Redusert kverneytelse

Mulig årsak:

- Sløve kniver

Tiltak:

– Snu knivene, slip dem eller bytt dem ut ✗ (⇔ 11.7)

Feil/problem:

Kvernet materiale trekkes ikke inn i maskinen

Mulig årsak:

19.1 Bekreftelse av overleveringen

Modell:

Serienummer:

Dato:

19.2 Servicebekreftelse

Gi denne bruksanvisningen til

Forhandleren bekrefter det utførte arbeidet ved å fylle ut de angitte feltene.

Service utført

Dato for neste service

Hej!

Ta maskinen i bruk 187

- Skruva in skruvarna (U) i tapparna på krokarna (1) (1 - 2 Nm).

2 Montera chassi

11.5 Demontering av knivsats

11.6 Montering av knivsats

1. Indholdsfortegnelse

Vedligeholdelse og reparation 219

Medfølgende dele 220

Beskyttelseskapper 223

Tag maskinen i brug 223

Opbevaring og vinterpause 226

Transport 226

EU-overensstemmelseserklæring

Kompostkværne STIHL

GHE 150.0, GHE 250.0,

GHE 250.0 S, GHE 260.0,

GHE 260.0 S 228

Tekniske data 229

REACH 230

Fejlsøgning 230

Serviceplan 230

Billeder og tekst beskriver særlige betjeningstrin.

De beskrevne anvisninger kan være markeret som vist i de følgende eksempler.

4.7 Vedligeholdelse og reparation

9.4 Beskyttelseskapper

11.9 Elmotor og hjul

Elmotoren er vedligeholdelsesfri.

11.10 Opbevaring og vinterpause

I skal være mindst to personer om at løfte eller bære maskinen.

Emballager, maskine og tilbehør er fremstillet af
