GHE 150 - Høvl STIHL - Gratis brugsanvisning og manual

Produkttype	Elektrisk havekværn
Mærke	STIHL
Model	GHE 150
Nominel effekt	2500 W (2000 W for GB/CH)
Nominel spænding	230 V~
Frekvens	50 Hz
Nominel strømstyrke	11,4 A (9,3 A for GB/CH)
Tomgangshastighed	2800 omdr./min
Maksimal grendiameter	35 mm
Vægt	26 kg
Mål (L x B x H)	95 x 48 x 114 cm
Garantiert lydeffektniveau	99 dB(A)
Driftstilstand	P40 (40 s belastning, 60 s tomgang)
Beskyttelsesklasse	I
Beskyttelsesgrad	IP X4 (beskyttet mod vandstænk)
Netbeskyttelse med sikringer	16 A (10 A i CH)
Sikkerhedsanordninger	Genstartspærring, tragtsikring, bremse, beskyttelsesdæksler
Vedligeholdelse af knive	Vending (én gang) eller slibning af en specialist
Almindelige reservedele	Vendbar kniv (6008 702 0121), vingekniv (6008 702 0300), komplet knivholder (6008 700 5120)
Strømforsyning	Net 230 V med tilslutningskabel H07 RN-F, mindst 3x1,5 mm² for 25 m

Ofte stillede spørgsmål - GHE 150 STIHL

Hvilke materialer kan jeg makulere med STIHL GHE 150?

Du kan makulere friskskårne grene, hækafklip, kviste samt bløde haveaffald som frugt- og grøntsagsrester, visne blomster og blade. Den maksimale grendiameter er 35 mm.

Hvad må man aldrig putte i makulereren?

Det er strengt forbudt at makulere sten, glas, metaldele (ståltråd, søm), plastmaterialer eller andre ikke-komposterbare genstande. Disse materialer kan beskadige maskinen eller blive slynget farligt ud.

Hvordan starter og stopper man makulereren sikkert?

For at starte, sæt netledningen i, tryk derefter på den grønne knap på afbryderen. For at stoppe, tryk på den røde knap. Vent på at knivene stopper helt før indgreb. Stå aldrig foran udkastningskanalen under standsning.

Hvad gør man, hvis makulereren blokerer under brug?

Sluk straks elmotoren og træk stikket ud. Tag påfyldningstragten af og fjern manuelt blokerede rester. Kontroller, at skæreenheden ikke er beskadiget, før genstart.

Hvordan vedligeholder man knivene på GHE 150?

Før hver brug, kontroller knivenes slid. Vendbare knive kan vendes én gang, hvis de er sløve. Slibning skal udføres af en specialist. Udskift knivene, hvis afstanden mellem boringen og æggen er mindre end 6 mm (vendbar kniv), eller hvis vingeknivens bredde er mindre end 15 mm.

Hvordan rengøres maskinen efter brug?

Rengør maskinen grundigt efter hver brug. Afmonter påfyldningstragten, rengør motorventilationsåbningerne, og smør skæreværktøjet med rapsolie for at forhindre korrosion. Brug aldrig højtryksrenser eller aggressive rengøringsmidler.

Hvordan opbevarer man makulereren om vinteren?

Rengør omhyggeligt alle udvendige dele, olie eller fedt bevægelige dele, og opbevar maskinen et tørt, rent og lukket sted utilgængeligt for børn. Påfyldningstragten skal forblive monteret. Sørg for, at maskinen er i perfekt driftstilstand.

Hvilke sikkerhedsanordninger er indbygget?

GHE 150 er udstyret med en genstartspærring (maskinen kan kun startes med afbryderen), en tragtlås (motoren stopper, hvis tragten er forkert lukket), en bremse (stoppe knivene på få sekunder) og beskyttelsesdæksler omkring påfyldnings- og udkastningsområder.

Hvilken forlængerledning skal bruges?

Brug et tilslutningskabel iht. standard H07 RN-F, med et mindste tværsnit på 3 x 1,5 mm² op til 25 m, eller 3 x 2,5 mm² op til 50 m. Kablet skal være helt rullet ud under brug. Stikkene skal være vandstænksikrede.

Hvordan transporteres makulereren?

Før transport, sluk motoren, træk stikket ud og vent på at knivene stopper helt. To personer kræves for at løfte maskinen: én griber håndtagene på den øvre del af tragten, den anden griber stangen på udkastningsforlængeren. Til transport på ladeflate, fastgør maskinen med stropper ved hjulholderen eller tragten.

BRUGSANVISNING GHE 150 STIHL

Hvilke materialer kan ikke bearbeides? 168

Maks. kvistdiameter 168

Koble kompostkvernen til strømuttaket 169

Koble til strømledningen 169

Slå på kompostkvernen 170

Endre dreieretningen til knivskiven 170

Kverning 170

Vedlikehold 170

Rengjøring 170

En pil henviser til aktuelle kapitler og underkapitler som inneholder nærmere forklaring. Eksempelet under viser en henvisning til et kapittel: (⇔ 3.)

Se over tilkoblingsledningen med jevne mellomrom, og kontroller at den ikke er skadet eller er for gammel (sprø).

En skadet ledning må ikke kobles til strømforsyningen, og den må være koblet fra strømnettet før den berøres.

Maskinen må kun kobles til strømforsyning som har jordfeilbeskyttelse med aktiveringsstrøm på maksimalt 30 mA. Ta kontakt med en elektriker hvis du ønsker mer informasjon.

Pass på at maskinen ikke velter när du starter den.

La maskinen avkjøles i ca. 5 minutter før du parkerer den i et lukket rom.

Sørg for at maskinen er i driftssikker stand när du setter den til lagring.

Kontakt nærmeste resirkuleringsstasjon eller forhandleren hvis du er usikker på hvordan avfallsproduktene skal kasseres. STIHL anbefaler STIHL forhandleren.

Ikke stå på maskinen.

Fare for personskader!

8.2 Hvilke materialer kan ikke bearbeides?

Pass godt på at det ikke kommer steiner, glass, metalldeler (ståltråd, spiker osv.) eller plastdeler i kompostkvernen.

Hovedregel:

Materialer som ikke legges på komposten, skal heller ikke behandles i kompostkvernen.

8.3 Maks. kvistdiameter

Verdiene er basert på kvistmateriale som akkurat er kappet:

Maksimal kvistdiameter GHE 150, GHE 250, GHE 250 S: 35 mm; GHE 260, GHE 260 S: 40 mm

Tilkoblingsledningene skal ikke være lettere enn en gummikledd kabel av typen H07 RN-F DIN/VDE 0282.

Det minste tverrsnittet til nettilkoblingsledningen må være

Koblingene på tilkoblingsledningene må være av gummi eller være gummikledd, og de må være i overensstemmelse med standarden DIN/VDE 0620.

Denne maskinen er konstruert for drift via strømnett med systemimpedans Z_max på overføringspunktet (hustilkoblingen) på maksimalt 0,443 ohm (ved 50 Hz).

Ta kontakt med en elektriker hvis du ønsker mer informasjon om nettilkoblingen.

10.2 Koble til strømledningen

Les alle punktene i kapitlet "Koble maskinen til strømuttaket" (⇒ 10.1) når du skal velge strømledning.

GHE 150, GHE 250, GHE 250 S:

• Løft klemmen (1).
• Fest strømledningens kobling.
• Slipp klemmen.

GHE 260, GHE 260 S:

- Sett inn strømledningens kobling i det 5-polede støpselet på maskinen.

Låseanordningen til knivskiven må alltid være vippet tilbake til anslaget. (⇒ 11.)

• Koble til strømledningen. (⇒ 10.2)
- Trykk på den grønne tasten (1) på bryteren (fig. viser GHE 150, GHE 250, GHE 250 S).

Kompostkvernen startes.

Den elektriske motoren må ha nädd maks. turtall (på tomgang), før påfylling av kvernemateriale startes.

Snu eller skift ut knivene før slitegrensene er nådd. STIHL anbefaler STIHL forhandleren.

1 Vendekniv

Viktige henvisninger vedrørende vedlikehold for produktgruppen

Elektrisk drevet kompostkvern (STIHL GHE)

Det garanterte lydeffektnivået er målt i henhold til direktiv 2000/14/EC, vedlegg V.

GHE 150.0

Den elektriske motoren starter ikke

Mulig årsak:

• Beskyttelsen til den elektriske motoren er aktivert
• Ingen nettspenning
  – Tilkoblingskabel/støpsel, støpselkobling eller bryter er defekt
  – Påfyllingstrakten er ikke forskriftsmessig lukket – sikkerhetsbryteren er aktivert (motorstopp)
  – Knivskiven er blokkert
  – Låseinnretningen er ikke tilbakestilt

Tiltak:

– La maskinen avkjøles (⇒ 8.6)
- Kontroller strømledningen og sikringen ✗ (⇒ 10.1)
- Kontroller ledningene, støpselet, koblingen hhv. bryteren, og skift ut om nødvendig (elektriker) ✕ (⇒ 10.1)
– Lukk påfyllingstrakten forskriftsmessig, og skru den fast (⇒ 11.2)
– Demonter påfyllingstrakten, og fjern rester av kvernemateriale i huset (Obs! Trekk ut strømledningen) (⇔ 11.3)
– Sette på låseanordningen igjen (⇒ 11.4)

Feil/problem:

Arbetsanvisningar 185

Dra ut anslutningskabelns kontakt ur uttaget, dra inte i anslutningskabeln.

A Grundmaskin med 1 trattunderdel

B Hjulstativ 1

C Montera hjulaxel 1

D Hjulanslag 2

E Skruv M6 x 55 2

F Sexkantmutter 2

H Snabblås 2

I Hjul 2

J Navkapsel 2

K Fyrkantsmutter 2

L Bricka ∅ 17 mm 4

M Skruv M6 x 50 2

N Utkastlucka 1

• Tryck fast navkapslarna (J) på hjulen.

8. Arbetsanvisningar

- Anslutningskabel resp. anslutningskontakt eller strömbrytare defekt

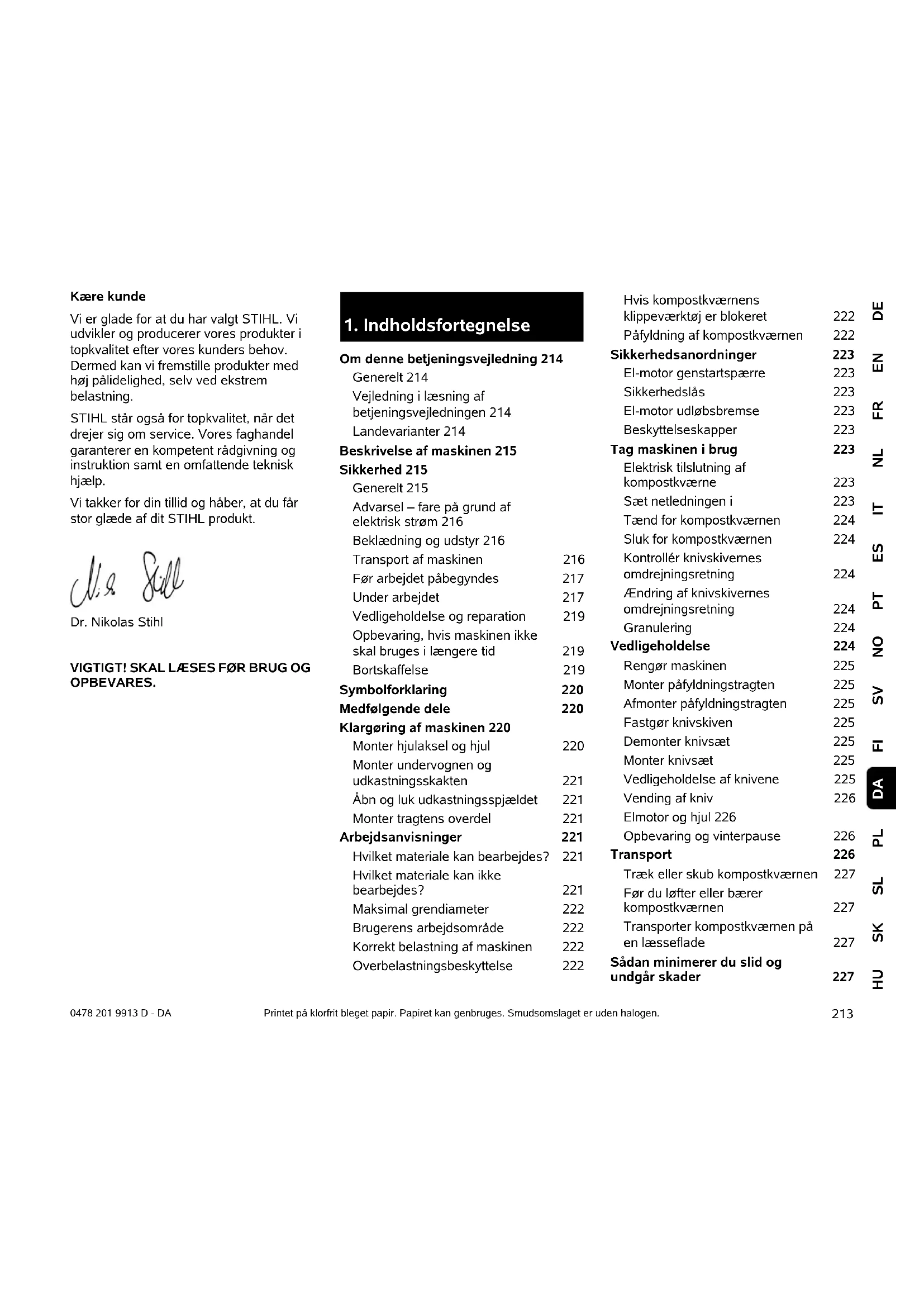

Vi er glade for at du har valgt STIHL. Vi udvikler og producerer vores produkter i topkvalitet efter vores kunders behov. Dermed kan vi fremstille produkter med høj pålidelighed, selv ved ekstrem belastning.

STIHL står også for topkvalitet, når det drejer sig om service. Vores faghandel garanterer en kompetent rådgivning og instruktion samt en omfattende teknisk hjælp.

Vi takker for din tillid og håber, at du får stor glæde af dit STIHL produkt.

Dr. Nikolas Stihl

VIGTIGT! SKAL LÆSES F∅R BRUG OG OPBEVARES.

Om denne betjeningsvejledning 214

Generelt 214

Vejledning i læsning af betjeningsvejledningen 214

Landevarianter 214

Beskrivelse af maskinen 215

Sikkerhed 215

Generelt 215

Advarsel – fare på grund af elektrisk strøm 216

Beklædning og udstyr 216

Transport af maskinen 216

Før arbejdet påbegyndes 217

Under arbejdet 217

Opbevaring, hvis maskinen ikke skal bruges i længere tid 219

Bortskaffelse 219

Symbolforklaring 220

Klargøring af maskinen 220

Monter hjulaksel og hjul 220

Monter undervognen og udkastningsskakten 221

Åbn og luk udkastningsspjældet 221

Arbejdsanvisninger 221

Hvilket materiale kan bearbejdes? 221

Hvilket materiale kan ikke bearbejdes? 221

Maksimal prendiameter 222

Brugerens arbejdsområde 222

Korrekt belastning af maskinen 222

Overbelastningsbeskyttelse 222

Hvis kompostkværnens

klippeværktøj er blokeret 222

Påfyldning af kompostkværnen 222

Sikkerhedsanordninger 223

El-motor genstartspærre 223

Sikkerhedslås 223

El-motor udløbsbremse 223

Elektrisk tilslutning af kompostkværne 223

Sæt netledningen i 223

Tænd for kompostkværnen 224

Sluk for kompostkværnen 224

Monter påfyldningstragten 225

Afmonter påfyldningstragten 225

Fastgør knivskiven 225

Demonter knivsæt 225

Monter knivsæt 225

Vedligeholdelse af knivene 225

Vending af kniv 226

Elmotor og hjul 226

Træk eller skub kompostkværnen 227

Før du løfter eller bærer kompostkværnen 227

Transporter kompostkværnen på en læsseflade 227

Sådan minimerer du slid og undgår skader 227

Standardreservedele 228

Miljøbeskyttelse 228

Overensstemmelseserklæring 228

Leveringsbekræftelse 230

Servicebekræftelse 230

2. Om denne betjeningsvejledning

2.1 Generelt

Denne betjeningsvejledning er producentens originale

betjeningsvejledning i henhold til EU-direktivet 2006/42/EC.

STIHL arbejder hele tiden på at videreudvikle sit produktudbud. Vi forbeholder os derfor ret til at ændre form, teknik og udstyr.

Der kan af samme årsag ikke gøres krav gældende på basis af anvisningerne eller illustrationerne i dette hæfte.

I denne betjeningsvejledning kan der være beskrevet modeller, som ikke fås i alle lande.

Denne betjeningsvejledning er beskyttet af ophavsretten. Der tages forbehold for alle rettigheder, især retten til mangfoldiggørelse, oversættelse og behandling med elektroniske systemer.

2.2 Vejledning i læsning af betjeningsvejledningen

Alle billedsymboler, som er anbragt på maskinen, forklares i denne betjeningsvejledning.

Synsretning:

Synsretning under anvendelsen venstre og højre i betjeningsvejledningen:

Brugeren står bag maskinen (arbejdsposition).

Kapitelhenvisning:

Der henvises med en pil til særlige kapitler og underkapitler med yderligere forklaringer. I det følgende eksempel ses en henvisning til et kapitel: (⇔ 3.)

Markering af tekstafsnit:

Betjeningstrin, som kræver, at brugeren griber ind:

- Løsn skruen (1) med en skruetrækker, tryk på grebet (2) ...

Generelle optællinger:

- Anvendelse af produktet ved sportsarrangementer eller i konkurrencer

Tekster med ekstra betydning:

Tekstafsnit med ekstra betydning er markeret med ét af de symboler, der er beskrevet i det følgende, for at fremhæve dem i betjeningsvejledningen.

Fare!

Risiko for ulykker og alvorlig personskade. Der kræves særlig opmærksomhed.

Advarsel!

Risiko for personskade. Særlig opmærksomhed forhindrer mulige eller sandsynlige kvæstelser.

Forsigtig!

Lette personskader og tingskader kan forhindres med en bestemt adfærd.

Bemærk

Information, som sikrer bedre udnyttelse af maskinen og forhindrer mulige fejlbetjeninger.

Tekst med henvisning til billeder:

Billeder, som forklarer, hvordan du bruger maskinen, finder du forrest i betjeningsvejledningen.

Kamerasymbolet anvendes til at forbinde billederne på billedsiderne med det pågældende tekstafsnit i betjeningsvejledningen.

2.3 Landevarianter

STIHL leverer maskinerne med forskellige stik og kontakter afhængigt af leveringslandet.

På billederne er maskinerne forsynet med europæiske stik. Maskinernes tilslutning med andre typer stik sker analogt.

3. Beskrivelse af maskinen

1 Tragtens overdel
2 Tragtens underdel
3 Lukkeskruer
4 Basismaskine
5 Udkastningsskakt
6 Tænd- / sluk-kontakt med nettilslutning
7 Hjul
8 Hjulfod
9 Mærkeplade med maskinnummer

4. Sikkerhed

4.1 Generelt

Forholdsregler til forebyggelse af ulykker skal følges under arbejdet med maskinen.

Hele betjeningsvejledningen skal læses grundigt igennem før den første ibrugtagning. Opbevar

betjeningsvejledningen til senere brug.

Sikkerhedsforanstaltningerne tjener til din egen sikkerhed, opstillingen er dog ikke udtømmende. Brug kun maskinen på fornuftig og ansvarlig vis, og husk på, at brugeren er ansvarlig for skader på personer eller disses ejendom.

Bliv fortrolig med betjeningselementerne og brugen af maskinen.

Maskinen må kun anvendes af personer, som har læst betjeningsvejledningen, og som derfor ved, hvorledes maskinen skal betjenes. Hver bruger bør sikre sig faglig korrekt og praktisk instruktion om maskinens brug før ibrugtagningen.

Brugeren skal instrueres af sælgeren eller en anden fagmand om, hvordan maskinen anvendes sikkert.

Brugeren skal under instruktionen gøres særligt opmærksom på, at omhu og koncentration er vigtigt under maskinens brug.

Selvom du betjener denne maskine efter forskrifterne, er der altid restrisici.

Livsfare på grund af kvælning! Børn, der leger med

emballagematerialet, risikerer at blive kvalt i det.

Emballagemateriale SKAL holdes væk fra børn.

Giv eller udlån kun maskinen samt påbygningsmaskinerne til personer, der er instruerede heri, eller som er fortrolige med betjeningen af den.

Betjeningsvejledningen er en del af maskinen og skal altid følge med.

Kontrollér, at brugeren fysisk, sensorisk og mentalt er i stand til at betjene maskinen og arbejde med den. Hvis brugerens fysiske, sensoriske eller mentale evner er nedsatte, må brugeren kun arbejde med plæneklipperen under opsyn eller efter anvisninger fra en ansvarlig person.

Kontrollér, at brugeren er myndig eller er under uddannelse i henhold til de nationale regler og under opsyn.

Maskinen må kun anvendes af personer, der er udhvilede og i god fysisk og psykisk stand. Er du ikke helt rask, bør du spørge din læge, om du må arbejde med

maskinen. Undlad at arbejde med maskinen efter indtagelse af alkohol, narkotika eller medicin, der nedsætter reaktionsevnen.

Maskinen er beregnet til privat brug.

OBS – risiko for ulykker!

STIHL kompostkværne er egnet til findeling af grenmateriale og plantedele. Den må ikke anvendes til andre formål, da det kan være farligt eller medføre skader på maskinen.

Kompostkværnen må ikke anvendes (ikke fuldstændig oversigt):

• til andre materialer (f.eks. glas, metal).
  – Til arbejder, der ikke er beskrevet i denne betjeningsvejledning.
  – Til fremstilling af levnedsmidler (f.eks. hakning af is, mæskning).

Af hensyn til sikkerheden bortfalder denne garanti ved enhver ændring på maskinen, undtagen ved en faglig korrekt montering af tilbehør, som er godkendt af STIHL. Du kan få mere at vide om godkendt tilbehør hos din STIHL-forhandler.

Det er ikke tilladt at foretage ændringer på maskinen, som ændrer forbrændingsmotorens eller el-motorens effekt eller omdrejningstal.

Der må ikke transporteres ting, dyr eller personer med maskinen.

Vær specielt forsigtigt ved anvendelse i offentlige anlæg, parkanlæg, på sportspladser, ved veje samt i land- og skovbrug.

Slip altid kun maskinen, når den står på en plan flade og ikke af sig selv kan rulle væk.

4.2 Advarsel – fare på grund af elektrisk strøm

OBS! risiko for elektrisk stød!

Strømkabel, netstik, tænd- / slukkontakt og tilslutningsledning er særligt vigtige for den elektriske sikkerhed. Beskadigede kabler, muffer og stik eller tilslutningsledninger, der ikke overholder forskrifterne, må ikke anvendes, da der er risiko for elektrisk stød.

Kontroller regelmæssigt tilslutningsledningen for skader eller slid (skørhed).

Maskinen må kun tages i brug med netledningen rullet helt ud.

Ved anvendelse af en kabeltromle skal netledningen være rullet helt ud før brug.

Anvend aldrig beskadigede forlængerledninger. Udskift defekte kabler med nye, og udfør ikke reparationer på forlængerledningerne.

Tag omgående netledningen eller forlængerledningen ud af stikkontakten, hvis de bliver beskadiget under driften. Rør aldrig ved den beskadigede net- eller forlængerledning.

Maskinen må ikke anvendes, hvis ledningerne er beskadigede eller slidte. Kontroller især netledningen for skader og ældning.

Vedligeholdelses- og reparationsarbejder på netledningerne må kun udføres af et særligt uddannet personale.

Fare for elektrisk stød!

Tilslut aldrig en beskadiget ledning til elnettet, og berør ikke en beskadiget ledning, før den er koblet fra elnettet.

Klippeværktøjet (knivene) må først berøres, når der er slukket for strømmen til maskinen.

Sørg altid for, at de anvendte ledninger er tilstrækkeligt sikrede.

Arbejd ikke i regnvejr og ikke i våde omgivelser.

Brug kun fugtighedsisolerede forlængerledninger til udendørs

brug, som passer til maskinen ( 10.1).

Tag tilslutningsledningen ud af stikket og stikdåsen, og træk ikke i tilslutningsledningen.

Lad ikke maskinen stå ubeskyttet i regnen.

Når maskinen tilsluttes et generatoraggregat, skal det sikres, at den ikke kan beskadiges af strømudsving.

Tilslut kun maskinen til en strømforsyning, som er beskyttet af et fejlstrømsrelæ med en brydestrøm på maksimalt 30 mA. Yderligere oplysninger fås hos elinstallatøren.

4.3 Beklædning og udstyr

Bær altid solide sko med skridsikre såler under arbejdet. Gå aldrig barfodet eller iført

sandaler.

Bær altid solide handsker under arbejdet, især ved vedligeholdelses- og rengøringsarbejder samt under

maskinens transport.

Brug beskyttelsesbriller og høreværn under arbejdet. Disse skal bæres under hele arbejdet.

Vær altid iført tøj, der passer til arbejdet med maskinen og som sidder tæt til kroppen, dvs. kedeldragter og ingen

arbejdsjakker. Under arbejdet med maskinen må du ikke bære sjal, slips, smykker, hængende snore eller lignende samt løse beklædningsstykker.

Langt hår skal samles og holdes sammen (med hovedtørklæde/kasket) under arbejdet samt under al arbejde på maskinen.

4.4 Transport af maskinen

Anvend altid handsker under arbejdet for at undgå at komme til skade på varme maskindele eller de skarpe kanter.

Transporter aldrig maskinen med igangsat el-motor. Stands el-motoren, lad kniven løbe ud, og træk netstikket ud før transporten.

Transportér kun maskinen med afkølet el-motor.

Maskinen må kun transporteres med en korrekt monteret påfyldningstragt.

Fare for kvæstelser på grund af fritlagte knive!

Pas på maskinens vægt, især når den vipper.

Anvend egnede hjælpemidler til læsning (læsseramper eller løfteanordninger).

Fastgør maskinen under transporten vha. tilstrækkeligt dimensionerede hjælpemidler (seler, reb osv.) til fastgørelsespunkterne, der er anført i denne betjeningsvejledning. (⇒ 12.)

Træk eller skub kun maskinen i skridttempo. Maskinen må ikke bugseres! Under en transport af maskinen skal gældende forskrifter overholdes, især hvad angår ladningens sikkerhed samt transport af ting på lastarealet.

4.5 Før arbejdet påbegyndes

Kontrollér, at det kun er personer, som har læst betjeningsvejledningen, der anvender maskinen.

Vær opmærksom på kommunale forskrifter for anvendelsestider for havemaskiner med forbrændingsmotor eller elektrisk motor.

Før maskinen tages i brug, skal defekte, slidte og beskadigede dele udskiftes. Ulæselige eller beskadigede fare- og advarselsanvisninger på maskinen skal udskiftes. Din STIHL-forhandler har ekstra skilte og alle andre reservedele på lager.

Kontroller før ibrugtagningen,

– at maskinen er i en driftssikker tilstand. Det betyder, at afdækninger og sikkerhedsudstyr er korrekt placeret og i ordentlig tilstand.
– at den elektriske strømtilslutning sker i en stikdåse, der er installeret korrekt og efter forskrifterne.
– at isoleringen på tilslutnings- og forlængerledningen, stikket og mufferne er i fejlfri tilstand.
– at hele maskinen (el-motorens kabinet, sikkerhedsudstyr, fastgørelsesdele, knive, knivaksel, knivskiver etc.) hverken er slidt eller beskadigede.
- om der endnu er granulerbart materiale i maskinen, og om påfyldningstragten er tom.

– at alle skruer, møtrikker samt andre fastgørelsesdele findes og er fastspændt. Spænd løse skruer og møtrikker til, før maskinen tages i brug (overhold tilspændingsmomenterne).

Maskinen må kun anvendes udendørs og ikke i nærheden af en mur eller en anden fast genstand (brugeren har ingen mulighed for at undvige, ruder knuses, biler ridses osv.).

Maskinen skal stilles på en jævn og fast undergrund.

Maskinen må ikke anvendes på en undergrund med sten eller grus, da det findelte og ophvirvlede materiale kan forårsage kvæstelser.

Kontroller før hver brug, om maskinen er lukket korrekt. (⇒ 11.2)

Bliv fortrolig med tænd/sluk-kontakten, så du kan reagere hurtigt og korrekt i nødstilfælde.

Stænkbeskyttelsen i påfyldningstragten skal dække påfyldningsåbningen og være ubeskadiget – en defekt stænkbeskyttelse skal udskiftes.

Risiko for kvæstelser!

Maskinen må kun anvendes i korrekt monteret tilstand. Mangler der dele på maskinen (f.eks. hjul), overholdes de foreskrevne sikkerhedsafstande ikke længere, og maskinen kan derudover stå ustabilt.

Kontroller før hver brug, at maskinen er i orden!

I orden betyder, at maskinen er helt samlet; derudover skal:

- tragtens overdel være monteret på tragtens underdel,

– påfyldningstragten være monteret på basismaskinen, og begge lukkeskruer være strammet med hånden,
– hjulfoden være komplet monteret,
– begge hjul være monteret,
- alt sikkerhedsudstyret (udkastningsskakt, stænkbeskyttelse etc.) være monteret samt være i orden,
- klippeværktøjet (knivskiven) være monteret,
- alle knive være monteret korrekt.

De kontakter og sikkerhedsanordninger, som er installeret på maskinen, må ikke fjernes eller kortsluttes.

Undersøg knivskiven for beskadigelser og deformationer via en synskontrol, og udskift efter behov.

4.6 Under arbejdet

Brug aldrig maskinen, när der er dyr eller personer, især børn, i fareområdet.

Der må ikke arbejdes med maskinen i regnvejr, tordenvejr, og især ikke når der er risiko for lynnedslag.

Er undergrunden våd, er der større risiko for uheld pga. dårligere fodfæste. Arbejd ekstra forsigtig her, så du ikke skrider ud. Undgå om muligt at anvende maskinen, hvis undergrunden er fugtig.

Arbejd kun i dagslys eller med god kunstig belysning.

Arbejdsområdet skal af sikkerhedsmæssige grunde holdes rent og ordentligt under hele arbejdet. Fjern risici for at snuble, såsom sten, grene, kabler osv.

Brugerens ståflade må ikke være højere end maskinens ståflade.

Start:

Stil maskinen op i en stabil position, før den startes. Maskinen må ikke bruges, när den ligger ned.

Start maskinen forsigtigt i henhold til anvisningerne i kapitlet "Ibrugtagning af maskinen". (⇒ 10.)

Stå ikke foran udkastningsåbningen, när forbrændingsmotoren startes eller elmotoren tilsluttes. Der må ikke være noget granuleringsmateriale i kompostkværnen, när den startes eller tilsluttes. Granuleringsmaterialet kan slynges opefter og medføre kvæstelser.

Maskinen må ikke vippes, når den startes. Undgå at slukke og tænde apparatet hyppigt inden for et kort tidsrum, og "leg" ikke med tænd- / sluk-kontakten. Risiko for overophedning af elmotoren!

Maskinen forårsager spændingsudsving, när den kører på højtryk. Ved dårlige spændingsforhold kan det have indflydelse på andre apparater eller anordninger, der er tilsluttet samme kredsløb.

I dette tilfælde skal der træffes passende foranstaltninger (f. eks. kan maskinen tilsluttes et andet kredsløb, eller den kan tilsluttes et kredsløb med lavere impedans).

Anvendelse:

Risiko for kvæstelser!

Hold eller før aldrig hænder og fødder mod, over eller under de roterende dele.

Hold aldrig ansigtet eller legemsdele over påfyldningstragten eller udkastningsåbningen, när maskinen er tilsluttet. Hold altid hoved og krop væk fra påfyldningsåbningen.

Grib aldrig ind i påfyldningstragten eller udkastningsskakten med hænderne, legemsdele eller

tøjet Der er stor risiko for skader på øjne, ansigt, fingre og hænder osv.

Sørg altid for at holde ligevægten og stå sikkert. Læn dig ikke fremefter.

Stænkbeskyttelsen må ikke ændres under driften (f.eks. fjernes, klappes op, klemmes fast, ødelægges).

Brugeren skal stå i det anførte arbejdsområde under påfyldningen. Hold dig altid inden for arbejdsområdet samt væk fra udkastningsområdet under hele driften. (⇒ 8.4)

Risiko for kvæstelser!

Under driften kan granuleringsmaterialet slynges opefter. Bær derfor beskyttelsesbriller, og hold ansigtet væk fra påfyldningsåbningen.

Vip aldrig maskinen, mens forbrændingsmotoren eller el-motoren er i gang.

Vælter maskinen under driften, skal elmotoren standses med det samme, og stikket trækkes ud.

Sørg for, at granuleringsmateriale ikke hober sig sammen i udkastningsskakten, da dette kan resultere i et dårligt granuleringsresultat eller tilbageslag.

Når kompostkværnen fyldes, skal man passe særligt på, at der ikke kommer fremmedlegemer som f.eks. metaldele, sten, plastik, glas osv. i granuleringskammeret, da disse kan

medføre beskadigelser på og tilbageslag fra påfyldningstragten. Af samme grund skal tilstoppelser fjernes.

Grenmaterialet kan slå tilbage under kompostkværnens påfyldning. Bær handsker!

Vær opmærksom på klippeværktøjets efterløb, som varer i nogle sekunder.

STOP

Sluk for el-motoren, træk stikket ud, og vent, indtil det roterende værktøj er standset,

• før maskinen forlades eller står uden opsyn,
• før du løfter, omplacerer, vipper, skubber, trækker eller bærer maskinen,
• før lukkeskruerne løsnes, og maskinen åbnes,
• før du transporterer maskinen,
• før du fjerner blokeringer eller tilstoppelser i skæremodulet, i påfyldningstragten eller i udkastningskanalen,
• før der udføres arbejder på knivskiven,
• før maskinen kontrolleres, rengøres eller der udføres andet arbejde på den.

Kommer der fremmedlegemer ind i klippeværktøjet, danner maskinen usædvanlig støj eller vibrerer den usædvanligt, skal el-motoren standses med det samme, og maskinen skal løbe ud. Træk stikket ud, tag påfyldningstragten af, og udfør følgende:

– Kontroller maskinen, især skæremodulet (knife, knivskive, knivholder, knivbolt, klemmering) for beskadigelser, og få maskinen repareret af en fagmand, før den genstartes, og der arbejdes med den.

• Kontroller alle dele i skæremodulet for fast sæde, spænd eventuelt skruerne efter (overhold tilspændingsmomenterne).
  – Få beskadigede dele udskiftet eller repareret af en fagmand, og anvend kun nye dele med samme egenskaber og af samme kvalitet.

Før vedligeholdelsesarbejdet påbegyndes (rengøring, reparationer osv), før en kontrol af, om tilslutningsledningen er

snoet eller beskadiget, skal maskinen stilles på et fast, plant underlag, elmotoren standses, og stikket trækkes ud.

Lad maskinen køle af ca. 5 minutter før al vedligeholdelsesarbejde.

Sørg inden vedligeholdelse af klippeværktøjet, for at klippeværktøjet trods spærringen kan dreje videre, også selv om strømmen er slået fra.

Tilslutningsledningen må kun repareres eller udskiftes af autoriserede elinstallatører.

Rengøring:

Efter arbejdet skal hele maskinen gøres grundigt ren. (⇒ 11.1)

Anvend aldrig en højtryksrenser, og rengør ikke maskinen under rindende vand (f. eks. med en haveslange). Brug ikke aggressive rengøringsmidler. Disse kan beskadige kunststof- og metaldelene og gøre brugen af din STIHLmaskine mindre sikker.

Vedligeholdelsesarbejder:

Det er kun tilladt at udføre de vedligeholdelsesarbejder, der er anført i denne betjeningsvejledning; alt andet arbejde skal udføres af en forhandler. Hvis du ikke har tilstrækkelig viden herom eller mangler de nødvendige hjælpemidler, bedes du altid henvende dig til en forhandler. STIHL anbefaler, at alle vedligeholdelsesarbejder og reparationer udelukkende udføres af en STIHL- forhandler. STIHL-forhandlerne tilbydes jævnligt kurser og får stillet teknisk materiale til rådighed.

Anvend kun værktøj, tilbehør eller påbygningsmaskiner, som er godkendt af STIHL til maskinen eller teknisk lignende produkter. I modsat fald er der risiko for ulykker med personskader eller skader på maskinen til følge. Kontakt en forhandler, hvis du har spørgsmål.

Originalt værktøj og tilbehør samt originale reservedele fra STIHL er tilpasset optimalt til maskinen og brugerens behov. Originale STIHL-reservedele kendes på STIHL-reservedelsnummeret, på graveringen STIHL samt på STIHL-reservedelssymbolet. Symbolet kan også stå alene på mindre dele.

Sørg for, at advarsels- og henvisningsskilte er rene og læselige. Beskadigede eller bortkomne skilte skal udskiftes med nye originale skilte fra din STIHL-forhandler. Udskiftes en komponent med en ny, skal det sikres at den nye del forsynes med det samme skilt som den gamle.

Arbejder på skæremodulet må kun udføres med tykke arbejdshandsker og med stor omhu.

Sørg for, at alle møtrikker, bolte og skruer, især alle skruer på skæremodulet, er fast tilspændte, så det er sikkert at bruge maskinen.

Kontroller hele maskinen for slid og beskadigelser regelmæssigt, især før den skal opbevares (f.eks. før vinterpausen). Slidte og beskadigede dele skal udskiftes med det samme af hensyn til sikkerheden, så maskinen altid er i driftssikker tilstand.

Hvis der i forbindelse med vedligeholdelsesarbejdet har været fjernet komponenter eller beskyttelsesanordninger, skal disse omgående anbringes korrekt.

4.8 Opbevaring, hvis maskinen ikke skal bruges i længere tid

Lad maskinen køle af i ca. 5 minutter, før den stilles i et lukket rum.

Kontrollér, om maskinen er beskyttet mod utilsigtet brug (f. eks. fra børn).

Maskinen skal gøres grundigt ren før pauser (f.eks. vinterpause).

Opbevar maskinen i en driftssikker tilstand.

Stil maskinen til opbevaring på en plan flade, så den ikke af sig selv kan rulle væk.

Opbevar kun kompostkvænen med monteret påfyldningstragt.

Fare for kvæstelser på grund af fritlagte knive!

4.9 Bortskaffelse

Affaldsprodukter kan skade mennesker, dyr og miljøet og skal derfor bortskaffes korrekt.

Kontakt genbrugsstationen eller forhandleren for at vide hvordan affaldsprodukterne kan bortskaffes korrekt. STIHL anbefaler en STIHL-forhandler.

Sørg for korrekt bortskaffelse af den brugte maskine. Sørg for, at maskinen ikke kan anvendes længere før bortskaffelsen. Fjern især strømkablet og tilslutningsledningen til el-motoren for at forebygge ulykker.

5. Symbolforklaring

OBS!

Læs betjeningsvejledningen grundigt inden ibrugtagning.

Risiko for kvæstelser!

Der må ikke være uvedkommenende i fareområdet.

Fare for kvæstelser!

Roterende værktøj! Hold ikke hænder og fødder ind i åbningerne, når maski- nen er i gang.

Risiko for kvæstelser!

Sluk el-motoren, og træk kablet ud af maskinen, før der arbejdes på klippeværktøjet, før vedligeholdelses- og rengøringsarbejde, før kontrol af, om tilslutningsledningen er snoet eller beskadiget, samt før maskinen forlades.

Brug høreværn!

Brug beskyttelsesbriller!

Brug arbejdshandsker!

Risiko for kvæstelser!

Stig ikke op på maskinen.

Risiko for kvæstelser!

Grib aldrig ind i påfyldnings- tragten eller udkastningsskakten med hænderne, legemsdele eller tøjet.

6. Medfølgende dele

Pos. Betegnelse Stk.

A Basismaskine med 1 tragtunderdel

B Hjulfod 1

C Hjulaksel 1

D Hjulanslag 2

E Skrue M6 x 55 2

Pos. Betegnelse Stk.

F Sekskantmøtrik 2

H Hurtiglukkemekanisme 2

I Hjul 2

J Hjulkapsel 2

K Firkantmøtrik 2

L Skive ∅ 17 mm 4

M Skrue M6 x 50 2

N Udkastningsspjæld 1

O Udkastningsforlængelse 1

P Liste 1

Q Bolt 2

R Torxskrue P5 x 20 3

S Tragtens overdel 1

T Sikkerhedsskrue 4

U Torxskrue P5 x 10 2

V Kombinøgle 1

• Betjeningsvejledning 1

7. Klargøring af maskinen

7.1 Monter hjulaksel og hjul

- Monter hjulakslen (C) med hjulanslaget (D), skruerne (E) og sekskantmøtrikkerne (F) på hjulfoden (B), og skru dem fast med kombinøglen (V) (4 - 6 Nm).

- Skub hjulene (I) på den monterede hjulaksel.

Hurtiglukkemekanismen må kun skubbes så langt ind på hjulakslen, at hjulene stadig kan drejes let.

Hurtiglukkemekanismen kan ikke genanvendes efter afmonteringen.

• Skub hurtiglukkemekanismen (H) med den hvælvede side udad på hjulakslen.
  • Tryk hjulkapslerne (J) på hjulene.

7.2 Monter undervognen og udkastningsskakten

1 Monter udkastningsforlængelsen

• Anbring basismaskinen (A) på en ca. 15-20 cm høj træklods som vist på billedet.
• Sæt udkastningsforlængelsen (O) med krogene (1) ind i åbningerne (2) på basismaskinen (A) bagfra, og drej den nedefter, så den forreste del på basismaskinen stikker nøjagtigt ind i åbningen på udkastningsforlængelsen.
• Skru skruerne (U) ind i krogenes (1) gevind (1 - 2 Nm).

2 Monter undervognen

• Skub firkantmøtrikkerne (K) og skiverne (L) i de dertil beregnede udsparinger på basismaskinen (3).
• Skub undervognen med begge hjulfødder (4) helt ind i føringerne på basismaskinen (5).
• Tryk hjulfoden med bøjningen (6) ind i udsparingen på udkastningsforlængelsen (7).
• Stik skruerne (M) med skiverne (L) gennem åbningerne på hjulfødderne (8), og skru dem fast med kombinøglen (V) (4 - 6 Nm).

3 Monter listen

Hjulfodens bøjning (6) skal ligge nøjagtigt i udsparingerne på udkastningsforlængelsen (7).

• Læg listen (P) på, og skru skruerne (R) i (1 - 2 Nm).
• Stil maskinen op.

4 Monter udkastningsspjældet

- Hægt udkastningsspjældet (N) på, og tryk boltene (Q) ind (anvend evt. en gummihammer).

Når det hægtes i, skal det kontrolleres, at ribberne (9) t.v. og t.h. på indersiden af udkastningsspjældet ligger nøjagtigt i udkastningsforlængelsens (10) føringsnot.

7.3 Åbn og luk udkastningsspjældet

Åbn udkastningsspjældet:

- Klap udkastningsspjældet (1) op under granuleringen, så låselasken (2) i udkastningsforlængelsen går i hak.

Luk udkastningsspjældet:

- I forbindelse med transport eller pladsbesparende opbevaring løftes låselasken (2) let op, og udkastningsspjældet (1) klappes ned.

7.4 Monter tragtens overdel

Tragten kan kun monteres med et særligt værktøj fra forhandleren. STIHL anbefaler en STIHL-forhandler.

- Sæt tragtens overdel (S) med symbolet (1) fremad hen mod lukkeskruerne (2), på tragtens underdel (3).

For at forhindre, at stænkbeskyttelsen glider væk, når skruerne skrues i, anbefales det at overholde den beskrevne monteringsrækkefølge.

- Skru skruerne (T) i i den viste rækkefølge (1 2 3 4).

8. Arbejdsanvisninger

8.1 Hvilket materiale kan bearbejdes?

– Påfyldning af kompostkvænen. (Ö 8.8)

GHE 150, GHE 250 S, GHE 260 S:

Træ- og hækkeklip samt kraftigt og forgrenet grenmateriale.

GHE 250, GHE 260:

Organiske planterester såsom frugt- og grøntsagsaffald, blomstersnit og løv, men også træ- og hækkeklip samt kraftigt og forgrenet grenmateriale.

i Træ- og hækkeklip bør forarbejdes med det samme, da granuleringseffekten er bedst, når materialet er frisk, end når det er tørt eller vådt.

8.2 Hvilket materiale kan ikke bearbejdes?

Sten, glas, metaldele (tråde, søm...) eller plastik må ikke puttes i kompostkvænen.

Grundregel:

Materialer, som ikke hører til kompostbunken, skal heller ikke forarbejdes af kompostkværnen.

8.3 Maksimal grendiameter

Oplysningerne angår frisk afskåret grenmateriale:

Maksimal grendiameter GHE 150, GHE 250, GHE 250 S: 35 mm; G H E 2 6 0 , G H E 2 6 0 S : 40 mm

8.4 Brugerens arbejdsområde

- Brugeren skal altid opholde sig i arbejdsområdet (gråt område X) under hele arbejdet (når el-motor tilsluttet eller forbrændingsmotore gang) af sikkerhedsmæssige grunn at undgå at blive ramt af tilbagesl materiale.

8.5 Korrekt belastning af maskinen

Kompostkværnens el-motor eller forbrændingsmotor må kun belastes så meget, at motorens omdrejningstal ikke falder væsentligt. Før altid materialet jævnt og kontinuerligt til kompostkværnen. Falder el-motorens eller forbrændingsmotorens omdrejningstal under arbejdet med kompostkværnen, må der ikke fyldes mere i, så el-motoren kan aflastes.

Stands først el-motoren, när der ikke er mere granulerbart materiale i maskinen. Ellers kan knivskiven blokere sig, næste gang maskinen tages i brug.

8.6 Overbelastningsbeskyttelse

Hvis der under arbejdet opstår en overbelastning af el-motoren, kobler den indbyggede termiske overbelastningsbeskyttelse automatisk el-motoren fra.

Når kompostkværnen er kølet af i ca. 10 minutter, kan den tages i brug igen. Hvis overbelastningsbeskyttelsen ofte udløses, kan der være følgende årsager:

– Tilslutningsledningen er ikke egnet (⇒ 10.1)
- Nettet er overbelastet
- Maskinen er overbelastet pga. for store mængder granulerbart materiale, eller knivene er slidte

8.7 Hvis kompostkværnens klippeværktøj er blokeret

Er kompostkværnens skæremodul blokeret under granuleringen, skal elmotoren standses med det samme, og kablet trækkes ud. Tag påfyldningstragten af, og fjern årsagen til fejlen.

8.8 Påfyldning af kompostkvænen

Risiko for kvæstelser! Læs kapitlet "Sikkerhed" (⇒ 4.), især underkapitlet "Under arbejdet" (⇒ 4.6) samt alle sikkerhedshenvisninger omhyggeligt igennem og overhold dem, før kompostkværnen påfyldes. Kompostkværnen må kun påfyldes af en person.

Risiko for kvæstelser! Grib aldrig ind med hånden i påfyldningsåbningen!

• Hold øje med arbejdsområdet omkring kompostkværnen under påfyldningen. (⇒ 8.4)
  • Tænd for kompostkvænen. (⇒ 10.3)

Blødt materiale:

- Kast organiske planterester såsom frugt- og grønsagsaffald, blomsterrester, løv, tynde grene osv. ind i påfyldningsåbningen (1).

Fugtigt eller vådt materiale medfører en hurtig tilstopning af maskinen. Fyld derfor kompostkværnen langsomt, og hold øje med el-motorens omdrejningstal. Det må ikke falde under påfyldningen.

Hårdt materiale:

Tykke samt kraftigt forgrenede grene (overhold den maksimale grentykkelse (⇒ 8.3)) skal skæres til forinden med en beskæresaks.

- Før langsomt træ- og hækkemateriale samt grenmateriale ind i påfyldningsåbningen (1). Det hårde materiale trækkes automatisk ind af maskinen.

Risiko for kvæstelser!

Knivværket der er skråt kan slynge grenmateriale tilbage!

For at undgå kvæstelser som følge af tilbageslag, skal kompostkværnen fyldes korrekt med hårdt materiale:

Før længere grene let i fra siden iht. symbolet (2) på tragtens højre væg til knivværket.

Overhold en korrekt belastning af el-motoren. ( 8.5)

9. Sikkerhedsanordninger

9.1 El-motor genstartspærre

Start kun maskinen med afbryderen og ikke ved at stikke tilslutningsledningen i stikdåsen.

9.2 Sikkerhedslås

El-motoren eller kompostkniven kan kun startes, når påfyldningstragten er lukket korrekt til. Når den højre lukkeskrue løsnes (set forfra mod maskinen) under driften, standses el-motoren automatisk, og kniven stopper efter nogle få sekunder.

9.3 El-motor udløbsbremse

El-motorens udløbsbremse forkorter udløbstiden, fra maskinen slår fra til knivene står stille, til få sekunder.

Kompostkværnen er udstyret med beskyttelseskapper i påfyldnings- og i udkastningsområdet. Hertil hører hele påfyldningstragten med tragtoverdelen og stænkbeskyttelse, udkastningsforlængelsen samt udkastningsspjældet.

Beskyttelseskapperne sørger for en korrekt afstand til granuleringsknivene under granuleringen.

10. Tag maskinen i brug

Risiko for kvæstelser!

Læs kapitlet "Sikkerhed" (⇔ 4.) omhyggeligt igennem, og overhold alle sikkerhedsanvisninger, før kompostkværnen tages i brug.

10.1 Elektrisk tilslutning af kompostkværne

Risiko for kvæstelse!

Følg alle sikkerhedsanvisningerne i kapitlet "Advarsel – fare på grund af elektrisk strøm" (⇒ 4.2).

Spændingen skal svare til driftsspændingen (se mærkepladen).

Tilslutningsledningen skal være tilstrækkeligt sikret i overensstemmelse med de relevante nationale elinstallationsforskrifter. (⇒ 17.)

Der må kun anvendes

tilslutningsledninger, som ikke er lettere end gummislanger

H07 RN-F DIN/VDE 0282.

Stikforbindelserne skal være stænkvandsbeskyttet.

Uegnede forlængerledninger medfører effekttab og kan forårsage skader på elmotoren.

Tilslutningsledningens minimale tværsnit skal udgøre 3 x 1, 5 m m ^2 for en længde op til 25 m og 3 x 2,5 mm ^2 for en længde op til 50 m.

Forbindelseskablernes koblinger skal være af gummi eller være gummibetrukne og overholde standarden DIN/VDE 0620.

Maskinen skal tilsluttes en strømforsyning med en systemimpedans Z_maks. ved leveringspunktet (hovedtilslutningen) på maksimalt 0,443 ohm (ved 50 Hz). Brugeren skal sikre, at maskinen kun tilsluttes en strømforsyning, der overholder disse krav. Hvis det er nødvendigt, kan systemimpedansen oplyses af det lokale elselskab.

Yderligere oplysninger om tilslutningen fås hos elinstallatøren.

10.2 Sæt netledningen i

Overhold samtlige punkter i kapitlet "Elektrisk tilslutning af maskine", när ledningen vælges (⇒ 10.1).

GHE 150, GHE 250, GHE 250 S:

• Løft klemmen (1).
• Sæt ledningens kobling på.
- Slip klemmen.

GHE260, GHE260S:

- Sæt ledningens kobling i det 5-polede stik på maskinen.

10.3 Tænd for kompostkvænen

Der må ikke være noget granuleringsmateriale i maskinen, när den startes, da dette kan slynges ud.

Spærringen af knivskiven skal altid være klappet helt tilbage. (⇒ 11.)

• Sæt stikket i. (⇒ 10.2)
- Tryk på den grønne tast (1) på kontakten (billedet viser GHE 150, GHE 250, GHE 250 S).

Kompostkværnen er startet op.

Elmotoren skal have nået det maksimale omdrejningstal (tomgangsomdrejningstal), før du påbegynder tilførslen af granuleringsmaterialet.

10.4 Sluk for kompostkvænen

Risiko for kvæstelse!

Træd ikke ind i

Stå i siden af maskinen, när den slukkes.

Vær opmærksom på værktøjets efterløb, som varer i flere sekunder efter, at elmotoren er standset.

- Tryk på den røde tast (1) på kontakten (billedet viser GHE 150, GHE 250, GHE 250 S).

Kompostkværnens elmotor standser og nedbremses automatisk.

Stands først el-motoren, når der ikke er mere granulerbart materiale i maskinen. Ellers kan knivskiven blokere sig, næste gang maskinen tages i brug.

Kontrollér knivskivens omdrejningsretning på modellerne GHE 260 und GHE 260 S før arbejdet (påfyldning) påbegyndes.

Risiko for kvæstelse! Brug altid beskyttelsesbriller under kontrollen.

• Tænd for kompostkvænen. (⇒ 10.3)
- Sluk for kompostkvænen. (⇒ 10.4)
- Tryk stænkbeskyttelsen indefter, og kig oppefra på knivskiven gennem påfyldningsåbningen: Hvis omdrejningsretningen er korrekt indstillet, drejer knivskiven mod venstre (mod uret).

10.6 Ændring af knivskivernes omdrejningsretning

Hvis knivskivens omdrejningsretning er forkert (mod højre, med uret), skal omdrejningsretningen ændres på modellerne GHE 260 und GHE 260 S.

Knivskivernes omdrejningsretning ændres ved at ændre polariteten på fasevenderen på netstikket.

- Drej fasevenderen (1) 180° til venstre eller højre med en skruetrækker (U), indtil den går i indgreb.

10.7 Granulering

• Skub kompostkværnen hen på en jævn og fast undergrund, og kontroller, om den står sikkert.
• Bær solide handsker, tag beskyttelsesbriller og høreværn på.
• Åbn udkastningsspjældet. (→ 7.3)
  • Sæt kompostkværnens ledning i.
  • Tænd for kompostkvænen. (⇒ 10.3)
• Vent, indtil kompostkværnen har nået det maksimale omdrejningstal (tomgangsomdrejningstal).
• Fyld kompostkværnen korrekt med granulerbart materiale. (⇒ 8.8)
• Sluk for kompostkvænen. (⇒ 10.4)

11. Vedligeholdelse

Risiko for kvæstelser!

Før vedligeholdelses- eller rengøringsarbejde på maskinen skal kapitlet "Sikkerhed" (⇒ 4.), især underkapitlet "Vedligeholdelse og reparation" (⇒ 4.7), læses omhyggeligt, og alle sikkerhedsanvisninger skal følges nøje.

Træk netstikket ud, før der udføres vedligeholdelsesarbejde.

11.1 Rengør maskinen

Vedligeholdelsesinterval: Efter hver brug

Rengør maskinen omhyggeligt efter brug. Omhyggelig behandling beskytter maskinen mod beskadigelse og forlænger levetiden.

Elektromotorer er beskyttet mod stænkvand.

Beskyt fragmenteringsværktøj inkl. granuleringskammer mod korrosion ved hjælp af dertil beregnede midler (f.eks. rapsolie).

Maskinen må kun gøres ren i den viste position.

• Demonter påfyldningstragten. (⇒ 11.3)

Rens køleluftføringen (indsugningsspalterne) på el-motorens kabinet for snavs for at opnå tilstrækkelig køling af el-motoren.

Ret aldrig en vandstråle mod dele på elmotoren eller forbrændingsmotoren, pakninger, lejesøler og elektriske komponenter

såsom kontakter. Det kan medføre dyre reparationer.

Kan snavs og fastsiddende rester ikke fjernes med en børste, en fugtig klud eller med en træstav, anbefaler STIHL anvendelsen af et

specialrensemiddel (f.eks. STIHL specialrensemiddel).

Brug ikke aggressive rengøringsmidler.

Rengør knivskiverne med jævne mellemrum.

11.2 Monter påfyldningstragten

Lukkeskruerne er fast forbundet med påfyldningstragten.

• Hægt påfyldningstragten (1) ind i fastspændingskrogene på basismaskinen (2), og vip den fremover.
• Spænd begge lukkeskruer (3) til samtidigt.

11.3 Afmonter

påfyldningstragten

• Løsn begge lukkeskruer (1), til de kan dreje frit. De skal blive siddende på påfyldningstragten.
• Vip påfyldningstragten (2) bagud, og tag den af.

11.4 Fastgør knivskiven

Risiko for kvæstelser!

Arbejd altid med handsker!

Rør aldrig knivene, før de står stille.

• Afmonter påfyldningstragten. (⇒ 11.3)
• Drej knivskiven (1), så udsparingen (2) er før spærringen (3).
• Klap spærringen (3) op.

11.5 Demonter knivsæt

- Fastgør knivskiven (5). (⇒ 11.4)

• Løsn skruen (1) med kombinøglen (V).
- Tag skruen (1), låseskiven (2), klemmeringen (3), vingekniven (4), vingekniven (6, kun ved GHE 250 og GHE 260) og knivskiven (5) af.
• Demonter vendekniven. (⇒ 11.8)
- GHE 250 og GHE 260: Løsn skruerne (7), og tag dem af med møtrikkerne (9). Tag rivekniven (8) af nedefter.

11.6 Monter knivsæt

Monteringsrækkefølgen og det anførte tilspændingsmoment SKAL overholdes.

• Monter vendekniven på knivskiven. (⇒ 11.8)
• GHE 250 og GHE 260: Placer rivekniven (8) på undersiden af knivskiven (5), og stram den med møtrikker (9) og skruer (7) (10 Nm).
• Indsæt knivskiven (5) i kabinettet, og fastgør den. (⇒ 11.4)
• Monter vingekniven (6, kun ved GHE 250 og GHE 260), vingekniven (4), klemmeringen (3) og låseskiven (2), og stram den med skruen (1) (50 Nm).
• Klap spærringen tilbage, så knivskiven igen drejer frit. (⇒ 11.4)
  • Monter påfyldningstragten. (⇒ 11.2)

11.7 Vedligeholdelse af knivene

Risiko for kvæstelser! Arbejd altid med solide handsker!

Vedligeholdelsesinterval:

Før hver brug

• Afmonter påfyldningstragten. (⇒ 11.3)
  • Fastgør knivskiven. (⇒ 11.4)
• Kontroller knivene for beskadigelser (hakker eller ridser) og slid, og vend eller udskift dem efter behov.

Slidgrænser for knivene:

De pågældende knive skal vendes eller udskiftes, før de anførte slidgrænser nås. STIHL anbefaler en STIHL-forhandler.

1 Vendekniv

• Mål afstanden (A) fra hullet til knivens kant flere steder på knivene.
  Mindsteafstand:
  A = 6 mm

2 Vingekniv

• Mål knivbredden (B) på vingeknivens ombukkede kant.
  Mindste knivbredde:
  B = 15 mm

3 Vingekniv (GHE 250, GHE 260)

• Mål knivbredden (C) på vingeknivens ombukkede kant.
  Mindste knivbredde:
  C = 19 mm

4 Rivekniv (GHE 250, GHE 260)

• Mål knivbredden (D) på riveknivens ombukkede kant.
  Mindste knivbredde:
  D = 13 mm

11.8 Vending af kniv

Sløve vendeknive kan vendes én gang. Vend altid begge knive på én gang!

• Afmonter knivsættet. (⇒ 11.5)
- Løsn skruerne (1), og tag dem af med møtrikkerne (2).
- Tag knivene (3) af ved at trække dem opad.
• Rengør knivskiven.
- Vend knivene (3), og læg dem med den skarpe side frit på knivskiven, og læg boringerne over hinanden.
- Stik skruerne (1) gennem boringerne, og skru møtrikkerne (2) i. Spænd møtrikkerne (2) med 10 Nm.
• Monter knivsættet. (⇒ 11.6)

Slib kniven:

Knive, der er stump på begge sider, skal slibes, før de anvendes igen. For at sikre at maskinen fungerer som tilsigtet, bør knivene slibes af en fagmand. STIHL anbefaler en STIHL-forhandler.

• Demonter knivene til slibning.
- Knivene skal afkøles under slibningen, f.eks. med vand. De må ikke blive blå, da skæreevnen i så fald forringes.
- Slib kniven ensartet for at undgå vibrationer pga. ubalance.
- Kontrollér knivene for beskadigelser inden monteringen: Knivene skal udskiftes, hvis der er synlige hakker eller ridser, eller hvis skærene er slebet ned til slidgrænsen.
- Efterslib knivskærene med en slibevinkel på 30°.

• Slib knivene mod skæret.
• Fjern evt. grater, der er opstået på kanten, efter slibningen med et stykke fint sandpapir.
• Overhold tilspændingsmomenterne under knivens montering, som beskrevet i afsnittet "Vending af kniv".

Hjulenes lejer er vedligeholdelsesfrie.

Kompostkværnen skal opbevares i et tørt, lukket og støvfrit rum. Sørg for, at maskinen opbevares utilgængeligt for børn.

Opbevar kun kompostkværnen i en driftsikker tilstand med monteret påfyldningstragt.

Ved længere tids driftspause (vinterpause) skal følgende punkter udføres:

• Rens alle ydre dele omhyggeligt.
- Smør samtlige bevægelige dele godt ind i olie/fedt.

12. Transport

Risiko for kvæstelser!

Læs og overhold kapitlet "Sikkerhed", især kapitlet "Maskinens transport" før transporten. (⇔ 4.4)

12.1 Træk eller skub kompostkværnen

• Hold kompostkværnen i tragten overdel (1), og vip den bagud.
• Kompostkværnen kan trækkes eller skubbes langsomt (skridttempo).

12.2 Før du løfter eller bærer kompostkvænen

Bær en egnet beskyttelsesdragt, som dækker underarmene og overkroppen helt.

• 1. person: Tag fat i kompostkværnen i håndtagene på tragten overdel (1).
• 1. person: Tag fat i kompostkvænen på listen for udkastningsforlængelsen (2).
     • Løft kompostkværnen samtidigt.

12.3 Transporter kompostkværnen på en læsseflade

- Fastgør maskinen med egnede hjælpemidler, så den ikke glider. Fastgør reb eller seler til hjulfoden (1) eller påfyldningstragten (2).

13. Sådan minimerer du slid og undgår skader

Vigtige anvisninger til vedligeholdelse af produktgruppen

El-kompostkværne (STIHL GHE)

Firmaet STIHL påtager sig intet ansvar for ting- og personskader, som opstår som følge af manglende overholdelse af henvisningerne i betjeningsvejledningen, især hvad angår sikkerhed, betjening og vedligeholdelse, eller ved anvendelse af ikke godkendte påbygningskomponenter eller reservedele.

For at undgå skader og unødig slitage på din STIHL-maskine skal du altid følge nedenstående vigtige anvisninger:

1. Sliddele

Nogle dele af STIHL-maskinen udsættes også selv ved korrekt brug for normal slitage og skal alt efter arten og varigheden af brugen udskiftes rettidigt.

Hertil hører bl.a.:

- Kniv

- Knivskive

2. Overholdelse af anvisningerne i denne betjeningsvejledning

Brug, vedligeholdelse og opbevaring af STIHL-maskinen skal ske med største omhu som beskrevet i denne betjeningsvejledning. Brugeren hæfter selv for alle skader, der måtte opstå som følge af manglende overholdelse af sikkerheds-, betjenings- og vedligeholdelsesanvisningerne.

Dette gælder især for:

- ikke tilstrækkeligt dimensioneret tilførsel (tværsnit),

– forkert elektrisk tilslutning (spænding),
- ændringer af produktet, som ikke er godkendt af STIHL,
- anvendelse af værktøj eller tilbehør, som ikke er godkendt eller egnet til produktet eller ikke er af tilstrækkelig kvalitet,
- brug af produktet til andet end det af producenten foreskrevne formål,
– anvendelse af produktet ved sportsarrangementer eller i konkurrencer,
- følgeskader som følge af fortsat brug af produktet med defekte komponenter.

3. Vedligeholdelsesarbejder

Alle former for arbejder, der er beskrevet i afsnittet "Vedligeholdelse", skal foretages regelmæssigt.

Hvis disse vedligeholdelsesarbejder ikke kan udføres af brugeren selv, skal de udføres af en forhandler.

STIHL anbefaler, at alle vedligeholdelsesarbejder og reparationer udelukkende udføres hos en STIHL-forhandler.

STIHL-forhandlerne tilbydes jævnligt kurser og får stillet teknisk materiale til rådighed.

Såfremt disse arbejder ikke bliver udført, kan der opstå skader, som brugeren selv hæfter for.

Herunder hører bl.a.:

- Skader på elmotoren på grund af utilstrækkelig rensning af køleluftføringen (luftudtag, køleribber, ventilator).

- Korrosionsskader eller følgeskader på grund af uhensigtsmæssig opbevaring,

• Skader på maskinen på grund af anvendelse af andre reservedele af mindre god kvalitet,
• Skader pga. ikke udført eller utilstrækkelig vedligeholdelse, eller skader pga. vedligeholdelses- eller reparationsarbejder, som ikke udføres på forhandlernes værksted.

14. Standardreservedele

Vendekniv:

6008 702 0121

Vingekniv:

6008 702 0300

GHE150, GHE250S, GHE260S

Knivskive komplet:

6008 700 5120

GHE 250, GHE 260

Knivskive komplet:

6008 700 5117

Vingekniv:

6008 702 0310

Rivekniv:

6008 702 0110

15. Miljøbeskyttelse

Granuleringsmaterialet må ikke smides i skraldespanden, men skal derimod komposteres.

materialer, der kan genbruges, og som skal bortskaffes i overensstemmelse hermed.

Miljørigtig bortskaffelse, hvor materialerester sorteres, fremmer muligheden for at genanvende brugbare

materialer. Af denne grund skal maskinen afleveres i et affaldsdepot, når den er opslidt.

16. Overensstemmelseserkl æring

16.1 EU-overensstemmelseserklæring Kompostkværne STIHL GHE 150.0, GHE 250.0, GHE 250.0 S, GHE 260.0, GHE 260.0 S

STIHL Tirol GmbH

erklærer, at vi har det fulde ansvar for, at

– Konstruktion: El-kompostkværne

- Fabrikat: STIHL

- Type: GHE 150.0, GHE 250.0, GHE 250.0 S, GHE 260.0, GHE 260.0 S

- Effekt GHE 150.0, GHE 250.0, GHE 250.0 S: 2500 W

– Effekt GHE 150.0, GHE 250.0, GHE 250.0 S, GB/CH: 2000 W

- Effekt GHE 260.0, GHE 260.0 S: 2900 W

– Serienummer: 6008

opfylder de relevante bestemmelser i direktiverne 2000/14/EC, 2006/42/EC, 2014/30/EU og 2011/65/EU og er udviklet og fremstillet i overensstemmelse med de på produktionstidspunktet gældende udgaver af følgende standarder: EN 50434, EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2 og EN 61000-3-3 (såfremt disse kan anvendes).

For at finde det målte og garanterede lydeffektniveau er man gået frem efter direktiv 2000/14/EC, bilag V.

GHE 150.0

– Målt lydeffektniveau: 96,9 dB(A)

– Garanteret lydeffektniveau: 99 dB(A)

GHE 250.0

– Målt lydeffektniveau: 100,8 dB(A)

– Garanteret lydeffektniveau: 103 dB(A)

GHE 250.0 S

– Målt lydeffektniveau: 96,5 dB(A)

– Garanteret lydeffektniveau: 100 dB(A)

GHE 260.0

– Målt lydeffektniveau: 98,4 dB(A)

– Garanteret lydeffektniveau: 102 dB(A)

GHE 260.0 S

- Målt lydeffektniveau: 97,7 dB(A)

– Garanteret lydeffektniveau: 101 dB(A)

De tekniske dokumenter opbevares hos STIHL Tirol GmbH.

Produktionsåret og maskinnummeret står på kompostkværnen.

Langkampfen, 02.06.2021

STIHL Tirol GmbH

e.b.

M. Thicka

Matthias Fleischer, Sektionsleder for forskning og udvikling

e.b.

Sven Zimmermann, Sektionsleder for kvalitet

17. Tekniske data

GHE 150.0/GHE 250.0/GHE 250.0 S:

Elmotor BSRBF 0,75/2-C

Effekt 2500 W

GB 2000 W

CH 2000 W

Mærkestrøm 11,4 A

GB 9,3 A

CH 9,3 A

Nominel spænding 230 V\~

Omdrejningstal 2800 min -1

Netsikring ^1 16 A

10 A (CH)

Frekvens 50 Hz

Beskyttelsesklasse

Kapslingsklasse Stænkvandsbeskyttet (IP X4)

GHE 150.0/GHE 250.0/GHE 250.0 S:

Driftsart	P40
	40 s belastnings-tid
	60 s tomgangstid

GHE 150.0:

Støjniveau på 89 dB(A) arbejdspladsen L _pA

Usikkerhed K_pA 2 dB(A)

Tilspændingsmomenter skrue:

Knivskive 50 Nm

Vendekniv 10 Nm

Vægt 26 kg

l/b/h 95/48/114 cm

GHE 250.0/GHE 250.0 S:

Støjniveau på 92/90 dB(A) arbejdspladsen L _pA

Usikkerhed K_pA 3 dB(A)

Tilspændingsmomenter skrue:

GHE 250.0/GHE 250.0 S:

Knivskive	50 Nm
Vendekniv	10 Nm
Riveknive ^2	10 Nm
Vægt	27/27 kg
	27/27 kg (GB)
	26 kg (CH)
l/b/h	107/48/143 cm

GHE 260.0/GHE 260.0 S:

Elmotor, type	BSRF 0,75/2-C
Effekt 2900 W
Mærkestrøm 4,8 A
Nominel spænding 400 (3~) V~
Omdrejningstal 2780 min	-1
Netsikring	10 A
Frekvens	50 Hz
Beskyttelsesklasse	I
Kapslingsklasse	Stænkvandsbeskyttet (IP X4)

Driftsart P40

40 s belastnings-

tid

60 s

tomgangstid

Støjniveau på 89/91 dB(A) arbejdspladsen L _pA

Usikkerhed K_pA 3 dB(A)

Tilspændingsmomenter skrue:

GHE 260.0/GHE 260.0 S:

Knivskive 50 Nm

Vendekniv 10 Nm

Riveknive ^2 10 Nm

Vægt 27/27 kg

I/b/h 107/48/143 cm

1) OBS!

Hvis der anvendes en sikring på mindre end 16 A, kan netsikringen ofte udløses i forbindelse med opstart, eller hvis maskinen belastes kraftigt.

2) for modellerne GHE 250.0 og GHE 260.0

17.1 REACH

REACH er en EU-forordning om registrering, vurdering og godkendelse af kemikalier.

Oplysninger om opfyldelse af REACH-forordningen (EF) nr. 1907/2006 er angivet på www.stihl.com/reach.

18. Fejlsøgning

✗ Kontakt evt. en forhandler, STIHL anbefaler en STIHL-forhandler.

Fejl:

El-motoren starter ikke

Mulig årsag:

• El-motorens værn aktiveret
• Ingen spænding

• Tilslutningsledning/stik, stikforbindelse eller kontakt defekt
  – Påfyldningstragten ikke lukket korrekt – sikkerhedskontakten er aktiveret (motorstop)

• Knivskiven er blokeret

• Spærringen er ikke stillet tilbage
  -Lad maskinen køle af (⇒ 8.6)
• Kontroller ledningen og sikringen ✗ (⇒ 10.1)
• Kontroller eller udskift kabel, stik, kobling eller afbryder (elektriker) ✗ (⇒ 10.1)
  – Luk påfyldningstragten korrekt, og skru den fast (⇒ 11.2)
  – Demonter påfyldningstragten, og fjern granuleringsrester i kabinettet (OBS: træk strømkablet ud) (⇒ 11.3)
• Stil spærringen tilbage igen (⇒ 11.4)

Afhjælpning:

Fejl:

Nedsat granuleringsydelse

Mulig årsag:

- Sløve knive

Afhjælpning:

– Vend, slib eller udskift knivene ✗ (⇒ 11.7)

Fejl:

Det granulerbare materiale trækkes ikke ind

Mulig årsag:

– GHE 260: Knivskivens omdrejningsretning er forkert

Afhjælpning:

- GHE 260: Ændring af knivskivens omdrejningsretning (⇒ 10.6)

19. Serviceplan

19.1 Leveringsbekræftelse

Model:

Serienummer:

Dato:

19.2 Servicebekræftelse

Giv denne betjeningsvejledning til din STIHL-forhandler i forbindelse med vedligeholdelsesarbejde.

Han bekræfter udførelsen af de enkelte servicepunkter i de fortrykte felter.

Service udført den

Dato for næste serviceeftersyn

Drodzy Klienci!
