GHE 150 - Rindea STIHL - Manual de utilizare gratuit

Tip de produs	Tocător electric de vegetație
Marcă	STIHL
Model	GHE 150
Putere nominală	2500 W (2000 W pentru GB/CH)
Tensiune nominală	230 V~
Frecvență	50 Hz
Curent nominal	11,4 A (9,3 A pentru GB/CH)
Turație de mers în gol	2800 rot/min
Diametrul maxim al ramurilor	35 mm
Greutate	26 kg
Dimensiuni (L x l x h)	95 x 48 x 114 cm
Nivel de putere acustică garantat	99 dB(A)
Mod de funcționare	P40 (40 s sarcină, 60 s mers în gol)
Clasă de protecție	I
Grad de protecție	IP X4 (protejat împotriva stropilor de apă)
Protecția rețelei prin siguranțe	16 A (10 A în CH)
Dispozitive de siguranță	Blocare la repornire, blocare pâlnie, frână de încetinire, capace de protecție
Întreținerea cuțitelor	Întoarcere (o dată) sau ascuțire de către un specialist
Piese de schimb uzuale	Cuțit reversibil (6008 702 0121), cuțit cu aripioare (6008 702 0300), disc port-cuțit complet (6008 700 5120)
Alimentare	Rețea 230 V cu cablu de racordare H07 RN-F, secțiune min. 3x1,5 mm² pentru 25 m

Întrebări frecvente - GHE 150 STIHL

Ce tip de materiale pot toca cu STIHL GHE 150?

Puteți toca ramuri proaspăt tăiate, resturi de gard viu, crengi, precum și deșeuri vegetale moi precum resturi de fructe și legume, flori ofilite și frunze. Diametrul maxim al ramurilor este de 35 mm.

Ce nu trebuie introdus niciodată în tocător?

Este strict interzis să tocați pietre, sticlă, piese metalice (sârmă, cuie), materiale plastice sau orice obiect necompostabil. Aceste materiale pot deteriora aparatul sau pot fi proiectate periculos.

Cum se pornește și se oprește tocătorul în siguranță?

Pentru a porni, conectați cablul de alimentare, apoi apăsați butonul verde al întrerupătorului. Pentru a opri, apăsați butonul roșu. Așteptați oprirea completă a cuțitelor înainte de orice intervenție. Nu stați niciodată în fața canalului de evacuare la oprire.

Ce faceți dacă tocătorul se blochează în timpul utilizării?

Opriți imediat motorul electric și deconectați ștecherul de la rețea. Demontați pâlnia de umplere și scoateți manual reziduurile blocate. Verificați ca unitatea de tăiere să nu fie deteriorată înainte de a reporni.

Cum se întrețin cuțitele GHE 150?

Înainte de fiecare utilizare, verificați uzura cuțitelor. Cuțitele reversibile pot fi întoarse o dată dacă sunt tocite. Ascuțirea trebuie efectuată de un specialist. Înlocuiți cuțitele dacă distanța dintre alezaj și tăiș este mai mică de 6 mm (cuțit reversibil) sau dacă lățimea cuțitului cu aripioare este mai mică de 15 mm.

Care este procedura de curățare după utilizare?

Curățați cu atenție aparatul după fiecare utilizare. Demontați pâlnia de umplere, curățați fantele de aerisire ale motorului și lubrifiați uneltele de tăiere cu ulei de rapiță pentru a evita coroziunea. Nu utilizați niciodată un aparat de curățare cu presiune înaltă sau detergenți agresivi.

Cum se depozitează tocătorul pentru iarnă?

Curățați temeinic toate piesele exterioare, ungeți sau lubrifiați piesele mobile și depozitați aparatul într-un loc uscat, curat și închis, la îndemâna copiilor. Pâlnia de umplere trebuie să rămână montată. Asigurați-vă că aparatul este în perfectă stare de funcționare.

Ce dispozitive de siguranță sunt integrate?

GHE 150 este echipat cu un dispozitiv de blocare la repornire (aparatul poate fi pornit doar cu întrerupătorul), o blocare a pâlniei (motorul se oprește dacă pâlnia este închisă necorespunzător), o frână de încetinire (oprirea cuțitelor în câteva secunde) și capace de protecție în jurul zonelor de umplere și evacuare.

Ce prelungitor electric să utilizați?

Utilizați un cablu de racordare conform normei H07 RN-F, cu o secțiune minimă de 3 x 1,5 mm² pentru o lungime maximă de 25 m, sau 3 x 2,5 mm² pentru 50 m. Cablul trebuie să fie complet derulat în timpul utilizării. Conectorii trebuie să fie protejați împotriva stropilor de apă.

Cum se transportă tocătorul?

Înainte de orice transport, opriți motorul, deconectați ștecherul și așteptați oprirea completă a cuțitelor. Pentru ridicarea aparatului, sunt necesare două persoane: una apucă mânerele părții superioare a pâlniei, cealaltă bara prelungitorului de evacuare. Pentru transportul pe o suprafață de încărcare, fixați aparatul cu chingi la nivelul suportului roții sau al pâlniei.

MANUAL DE UTILIZARE GHE 150 STIHL

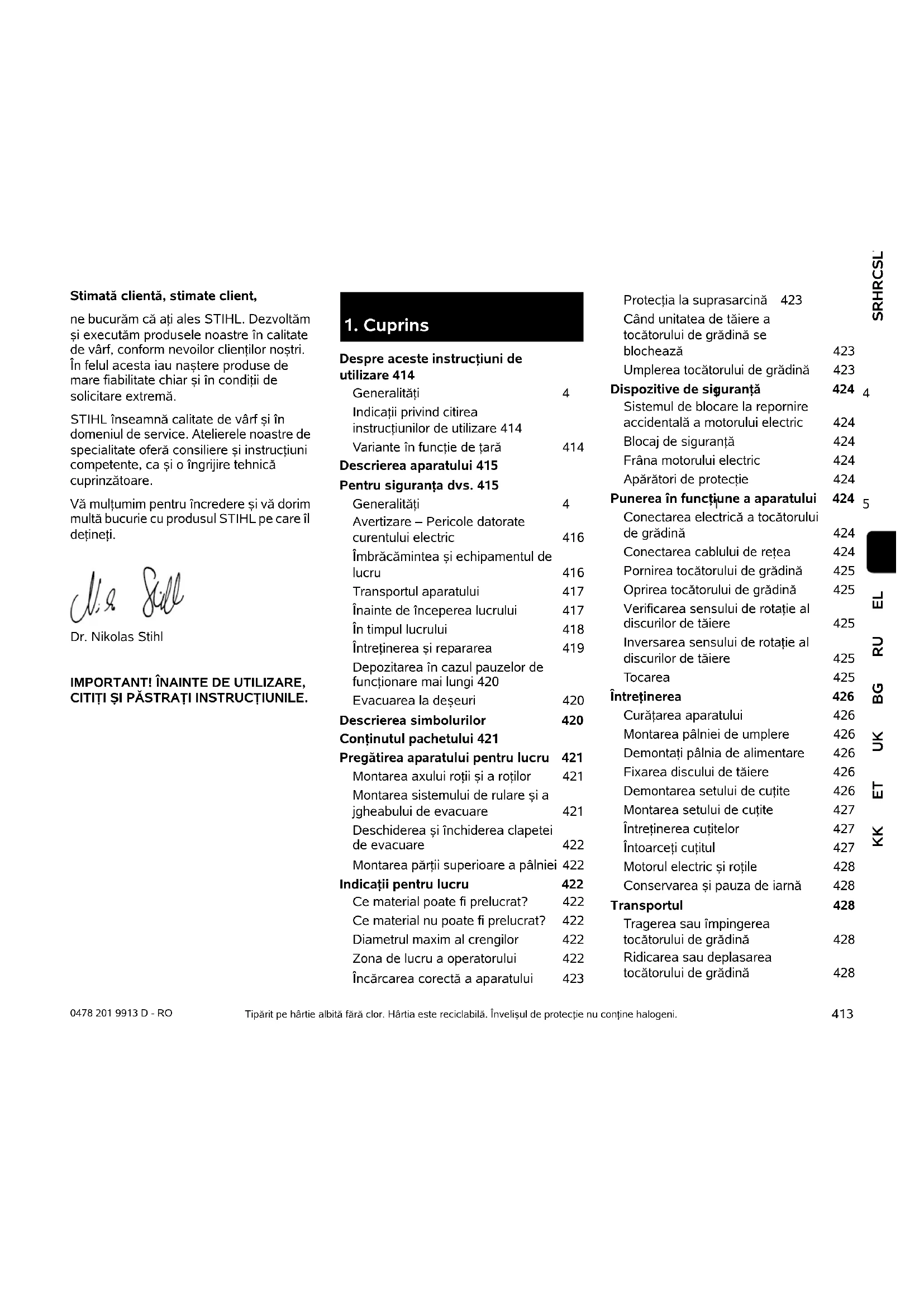

Stimată clientă, stimate client,

ne bucurăm că ați ales STIHL. Dezvoltăm și executăm produsele noastre în calitate de vârf, conform nevoilor clienților noștri. În felul acesta iau naștere produse de mare fiabilitate chiar și în condiții de solicitare extremă.

STIHL înseamnă calitate de vârf și în domeniul de service. Atelierele noastre de specialitate oferă consiliere și instrucțiuni competente, ca și o îngrijire tehnică cuprinzătoare.

Vă multumim pentru încredere și vă dorim multă bucurie cu produsul STIHL pe care îl dețineți.

Dr. Nikolas Stihl

IMPORTANT! ÎNAINTE DE UTILIZARE, CITITI ŞI PĂSTRATI INSTRUCTIUNILE.

1. Cuprins

Despre aceste instrucțiuni de utilizare 414

Generalități	4
Indicații privind citirea instructiunilor de utilizare 414
Variante în funcție de țară	414

Descrierea aparatului 415

Pentru siguranța dvs. 415

Generalitàți	4
Avertizare – Pericole datorate currentului electric	416

Îmbrăcămintea și echipamentul de lucru

416

Transportul aparatului

417

Înainte de începerea lucrului

417

În timpul lucrului

418

Întreținerea și repararea

419

Depozitarea în cazul pauzelor de functionare mai lungi 420

Evacuarea la deșeuri

420

Descrierea simbolurilor 420

Continutul pachetului 421

Pregătirea aparatului pentru lucru 421

Montarea axului roții și a roților

421

Montarea sistemului de rulare și a jgheabului de evacuare

421

Deschiderea și închiderea clapetei de evacuare

422

Montarea părții superioare a pâlniei 422

Indicații pentru lucru 422

Ce material poate fi prelucrat?

422

Ce material nu poate fi prelucrat?

422

Diametrul maxim al crengilor

422

Zona de lucru a operatorului

422

Încărcarea corectă a aparatului

423

Protectia la suprasarcină 423

Când unitatea de tăiere a tocătorului de grădină se

blochează 423

Umplerea tocătorului de grădină 423

Dispositive de siguranță

Sistemul de blocare la repornire accidentală a motorului electric

Blocaj de siguranță 424

Frâna motorului electric 424

Apărători de protectie 424

Punerea în funcțiune a aparatului

Conectarea electrică a tocătorului de grădină 424

Conectarea cablului de retea 424

Pornirea tocătorului de grădină 425

Oprirea tocătorului de grădină 425

Verificarea sensului de rotație al discurilor de tăiere 425

Inversarea sensului de rotație al discurilor de tăiere 425

Tocarea 425

Întreținerea

Curățarea aparatului 426

Montarea pâlniei de umplere 426

Demontați pâlnia de alimentare 426

Fixarea discului de tăiere 426

Demontarea setului de cuțite 426

Montarea setului de cuțite 427

Întreținerea cuțitelor 427

Întoarceți cuțitul 427

Motorul electric și roțile 428

Conservarea și pauza de iarnă 428

Transportul

Tragerea sau împingerea tocătorului de grădină 428

Ridicarea sau deplasarea tocătorului de grădină 428

Transportul tocătorului de grădină pe o suprafață de încărcare 428

Reducerea uzurii și evitarea deteriorărilor 428

Piese de schimb cerute mai frecvent 429

Protectia mediului 429

Declaratia de conformitate 429

Declaratia de conformitate UE

tocătoare de grădină STIHL

GHE 150.0, GHE 250.0,

GHE 250.0 S, GHE 260.0,

GHE 260.0 S 429

Specificații tehnice 430

REACH 431

Identificarea cauzelor defectiunilor 431

Planul de întreținere 432

Confirmare de predare 432

Confirmare de service 432

2. Despre aceste instrucțiuni de utilizare

2.1 Generalități

Aceste instrucțiuni de utilizare reprezintă instrucțiuni de utilizare originale ale producătorului în sensul directivei UE 2006/42/EC.

Firma STIHL lucrează permanent la dezvoltarea gamei sale de produse; de aceea ne rezervăm dreptul de a efectua modificări ale echipamentului livrat în ceea ce privește forma, tehnologia sau dotările. Din acest motiv, nu se pot solicita daune sau alte pretenții pe baza datelor și figurilor din această broşură.

În aceste instrucțiuni de utilizare pot fi descrise modele care nu sunt disponibile în fiecare țară.

Aceste instructiuni de utilizare sunt protejate conform dreptului de autor. Toate drepturile rămân rezervate, în special dreptul de multiplicare, traducere și prelucrare cu sisteme electronice.

2.2 Indicații privind citirea instructiunilor de utilizare

Imaginile și textele descriu anumite operații.

Toate simbolurile aplicate pe aparat sunt explicate în aceste instrucțiuni de utilizare.

Directia în care se privește:

Direcția privirii în timpul utilizării stânga și dreapta în instrucțiunile de utilizare: utilizatorul se află în spatele aparatului (poziția de lucru).

Trimiteri la capitole:

Cu ajutorul unei săgeți se face trimitere la capitole și subcapitole pentru mai multe detalii. Exemplul următor face trimitere la un capitol: (⇔ 3.)

Marcarea pasajelor de text:

Instrucțiunile descrise pot fi marcate în următoarele moduri.

Operatii care necesită intervenția utilizatorului:

- Se deşurubează şurubul (1) cu o şurubelniţă, se acționează maneta (2) ...

Enumerări de ordin general:

- Utilizarea produsului la manifestări sportive sau concursuri

Texte cu semnificatie suplimentară:

Pentru a le evidenția suplimentar în instrucțiunile de utilizare, pasajele de text cu semnificație suplimentară sunt marcate cu unul dintre simbolurile descrise în continuare.

Pericol!

Pericol de accidentare sau rănire gravă a persoanelor. Trebuie adoptat sau trebuie evitat un anumit comportament.

Avertizare!

Pericol de rănire a persoanelor. Printr-un anumit comportament se previn răniri posibile sau probabile.

Atentie!

Rănirile ușoare sau daunele materiale pot fi prevenite printr-un anumit comportament.

Indicatie

Informații pentru o mai bună folosire a aparatului și pentru prevenirea posibilelor greșeli de utilizare.

Texte cu trimitere la figuri:

Figurile care explică utilizarea aparatului le găsiți la începutul instrucțiunilor de utilizare.

Simbolul cameră foto servește la asocierea figurilor de pe paginile cu figuri cu pasajele de text corespunzătoare din instrucțiunile de utilizare.

2.3 Variante în funcție de țară

STIHL livrează aparatele cu stechere și comutatoare diferite, în funcție de țara de destinație.

În imagini sunt reprezentate aparatele cu ștechere Euro; racordul la rețea al aparatelor cu alte tipuri de ștechere se face în același mod.

3. Descrierea aparatului

1 Parte superioară pâlnie
2 Parte inferioară pâlnie
3 Şuruburi de închidere
4 Aparat de bază
5 Jgheab de evacuare
6 Întrerupător de pornire / oprire cu racord de retea
7 Roti
8 Suport de roată
9 Etichetă cu caracteristici, cu numărul mașinii

4. Pentru siguranța dvs.

4.1 Generalități

În timpul lucrului cu aparatul se vor respecta neapărat următoarele instrucțiuni de prevenire a accidentelor.

Înaintea primei puneri în funcțiune, instrucțiunile de utilizare trebuie citite cu atenție și integral. Păstrați cu grijă

instrucțiunile de utilizare pentru a putea fi folosite ulterior.

Aceste măsuri de precauție sunt indispensabile pentru siguranța dvs., dar enumerarea lor nu este limitativă. Utilizați

aparatul întotdeauna cu grijă și spirit de răspundere și aveți în vedere că utilizatorul aparatului este responsabil în cazul accidentării unor persoane sau al deteriorării bunurilor acestora.

Familiarizați-vă cu elementele de comandă și cu utilizarea aparatului.

Folosirea aparatului este permisă numai persoanelor care au citit instrucțiunile de utilizare și sunt familiarizate cu manevrarea acestuia. Înainte de prima punere în funcțiune, utilizatorul trebuie să se preocupe să-și însușească instrucțiunile practice și de specialitate. Utilizatorul va fi instruit de către vânzător sau de către un alt specialist asupra modului în care se lucrează în siguranță cu acest aparat.

Cu ocazia acestei instruiri, utilizatorul trebuie atenționat asupra faptului că, pentru utilizarea aparatului, este nevoie de atenție și concentrare deosebite.

Riscurile reziduale nu pot fi evitate, chiar și în cazul utilizării acestui aparat în mod corespunzător.

Pericol de moarte prin asfixiere! Pericol de asfixiere pentru copii dacă se joacă cu materialul de ambalare. Materialul de ambalare nu se va ține în niciun caz la îndemâna copiilor.

Aparatul, împreună cu toate accesorile atașate, poate fi transmis, respectiv împrumutat, numai unor persoane care au fost instruite sau sunt familiarizate în principiu cu acest model și cu utilizarea lui. Instrucțiunile de utilizare constituie parte integrantă a aparatului și trebuie să-l însoțească.

Asigurați-vă că utilizatorul este apt din punct de vedere fizic, senzorial și mental, să opereze și să lucreze cu aparatul. Dacă utilizatorul este doar partial apt din punct de vedere fizic, senzorial sau mental, utilizatorul are voie să lucreze cu aparatul doar sub supraveghere sau după ce a fost instruit de o persoană responsabilă.

Asigurați-vă că utilizatorul este major și a fost format profesional sub supraveghere, conform reglementărilor naționale.

Folosiți aparatul numai dacă sunteți odihnit și vă aflați într-o stare fizică și psihică bună. În cazul în care sănătatea vă este afectată, întrebați medicul dvs. dacă lucrul cu aparatul este oportun. După consumul de alcool, de droguri sau de medicamente care diminuează capacitatea de reacție, nu este permis lucrul cu acest aparat.

Aparatul este conceput pentru utilizare privată.

Atenție – pericol de accidentare!

Tocătoarele de grădină STIHL sunt adecvate pentru mărunțirea materialului cu crengi și a resturilor de plante. Nu este permisă o altă utilizare, aceasta putând fi periculoasă sau de natură a produce deteriorări aparatului.

Tocătorul de grădină nu poate fi folosit (enumerare incompletă):

– pentru alte materiale (de exemplu: sticlă, metal).
– pentru lucrări care nu sunt descrise în aceste instructiuni de utilizare.
– pentru producerea de alimente (de exemplu mărunțirea gheții, pregătirea decoctului).

Din motive de siguranță sunt interzise orice modificări ale aparatului, în afară de montarea competentă a accesorilor

atestate de STIHL; în caz contrar se pierde garanția. Informații despre accesorile atestate obțineți de la distribuitorul autorizat STIHL.

Sunt interzise orice modificări aduse aparatului în scopul modificării puterii sau turației motorului cu ardere internă, respectiv ale motorului electric.

Nu este permisă transportarea cu aparatul a obiectelor, animalelor sau persoanelor, în special a copiilor.

La utilizarea în spații publice, parcuri, terenuri de sport, pe drumuri și în întreprinderi agricole și forestiere, sunt necesare măsuri sporite de precauție.

Nu dati drumul la aparat, decât dacă se află pe o suprafață plană și nu poate rula singur de pe aceasta.

4.2 Avertizare – Pericole datorate curentului electric

Atentie! Pericol de electrocutare!

Deosebit de importante din punct de vedere al siguranței electrice sunt cablul de rețea, ștecherul acestui cablu, întrerupătorul de pornire / oprire și cablul de alimentare. Pentru a nu se expune pericolului de electrocutare, nu este permisă utilizarea cablurilor de alimentare, prizelor și ștecherelor deteriorate sau care nu corespund normativelor.

Din acest motiv, cablurile de alimentare vor fi verificate periodic cu privire la semnele unei deteriorări sau îmbătrâniri (fragilitate).

Puneți aparatul în funcțiune numai așezat cu cablul de alimentare desfășurat.

În cazul utilizării unui tambur cu cablu, acesta trebuie complet desfășurat înainte de întrebuintare.

Nu utilizati niciodată un cablu prelungitor deteriorat. Înlocuiți astfel de cabluri defecte cu unele noi și nu efectuati reparații la cablurile prelungitoare.

În cazul în care cablul de rețea, respectiv cablul prelungitor, se defectează în timpul funcționării, acestea vor fi deconectate urgent de la alimentarea electrică. Nu se ating niciodată cablul de rețea, respectiv cablul prelungitor, dacă sunt deteriorate.

Aparatul nu poate fi utilizat în cazul în care cablurile de alimentare sunt deteriorate sau uzate. Verificați în special cablul de rețea în privința unor eventuale deteriorări sau îmbătrâniri.

Lucrările de întreținere și reparații la cablurile de rețea pot fi efectuate numai de personal de specialitate, special instruit.

Pericol de electrocutare!

Un cablu de alimentare deteriorat nu se va conecta la priză și nu se va atinge înainte de a fi deconectat de la priză.

Atingeți unitatea de tăiere (cuțitul) numai după ce aparatul este deconectat de la rețea.

Asigurați-vă întotdeauna de protecția suficientă prin siguranțe a cablurilor de rețea utilizate.

Nu lucrați pe ploaie sau în mediu umed.

Se vor folosi exclusiv cabluri prelungitoare cu protectie la

umezeală pentru uz în exterior, adecvate pentru utilizarea cu acest aparat ( 10.1).

Cablul de alimentare se va decupla ținând de priză și de ștecher, nu trăgând direct de cablu.

Nu lăsați aparatul neprotejat în ploaie.

Dacă aparatul este cuplat la un generator electric, trebuie avut în vedere că, datorită variațiilor de tensiune, el se poate defecta.

Aparatul se va conecta numai la o priză care dispune de un releu diferențial de protectie, cu un curent de declanșare de cel mult 30 mA. Indicații mai amănunțite vă va oferi electricianul.

4.3 îmbrăcămintea și echipamentul de lucru

Purtați întotdeauna în timpul lucrului încăltăminte rezistentă, cu talpă aderentă. Nu lucrați

sau încălțat, de exemplu, cu

descălțat sau încălțat, de exemplu, cu sandale.

Purtați întotdeauna mănuși de protecție rezistente în timpul lucrului, mai ales la lucrări de întreținere și la transportul

aparatului.

În timpul lucrului, purtați întotdeauna ochelari de protecție și antifoane. Purtați aceste articole pe întreaga

a lucrului.

La lucrul cu aparatul trebuie purtată îmbrăcăminte adecvată și strânsă pe corp, respectiv salopetă, nu halat de lucru. în

timpul lucrului cu aparatul, nu purtați fular, cravată, bijuterii și nici panglici, șireturi sau alte piese de îmbrăcăminte care se depărtează de corp.

Pe întreaga perioadă a lucrului și în timpul tuturor lucrărilor efectuate la aparat, părul lung trebuie protejat și asigurat (batic, șapcă etc.).

4.4 Transportul aparatului

Lucrați numai cu mănuși pentru a evita rănirea la atingerea pieselor ascuțite sau fierbinți ale aparatului.

Nu transportați aparatul cu motorul electric în funcțiune. Înainte de transport opritii motorul electric, așteptați să se oprească cuțitele și scoateți ștecherul din priză.

Aparatul se va transporta numai cu motorul electric răcit.

Transportați aparatul numai cu pâlnia de umplere montată conform instrucțiunilor.

Pericol de accidentare din cauza cuțitelor neacoperite!

Aveți în vedere greutatea aparatului, în special în cazul răsturnării pe o parte.

Folosiți dispositive adecvate de încărcare (rampe de încărcare, dispositive de ridicare).

Asigurați aparatul pe suprafața de încărcare cu elemente de fixare dimensionate corespunzător (chingi, cabluri etc.), în punctele de fixare indicate în aceste instrucțiunile de utilizare. (⇒ 12.)

Împingeți sau trageți aparatul numai la pas. Nu îl remorcati!

La transportul aparatului, aveți în vedere reglementările legale din zonă, în special cele referitoare la asigurarea încărcăturii și la transportul obiectelor pe suprafețe de încărcare.

4.5 înainte de începerea lucrului

Asigurați-vă că aparatul va fi folosit numai de către persoane care cunosc instrucțiunile de utilizare.

Respectați reglementările locale referitoare la orele de utilizare a aparatelor de grădină acționate cu motor cu ardere internă, respectiv cu motor electric.

Înainte de utilizarea aparatului, se vor înlocui toate piesele defecte precum și cele uzate sau deteriorate. Etichetele referitoare la pericole și la avertizări de pe aparat care sunt deteriorate sau care au devenit ilizibile vor fi înlocuite.

Distribuitorul dvs. STIHL vă poate pune la dispoziție etichete și toate celelalte piese de schimb.

Verificați înainte de pornire

• dacă aparatul este în stare sigură de funcționare. Aceasta înseamnă că toate apărătorile și dispozitivele de protecție se află la locul lor și sunt în stare perfectă.
• dacă racordul electric se face la o priză instalată conform reglementărilor.
• dacă izolația cablului de alimentare și a cablului prelungitor, ștecherul și cuplorul sunt în stare corespunzătoare.
• dacă întregul aparat (carcasă motor electric, dispositive de protectie, elemente de fixare, cuțite, ax cuțit, discuri de tăiere etc.) nu este uzat sau deteriorat.
• dacă nu se află material de tocat în aparat și dacă pâlnia de umplere este goală.

- d a c à sunt prezente, respectiv bine strânse, toate şuruburile, piulițele și celelalte elemente de fixare. Înainte de pornire, se vor strânge bine şuruburile și piulițele slăbite (atenție la cuplurile de strângere).

Utilizați aparatul numai în aer liber și nu în apropierea unui perete sau a altui obiect rigid, pentru a diminua pericolul de accidentare sau de producere a pagubelor materiale (limitarea posibilității utilizatorului de a se feri, spargere de geomuri, zgârieturi la autovehicule etc.)

Aparatul trebuie așezat într-o poziție sigură, pe o suprafață orizontală și solidă.

Nu utilizați aparatul pe o suprafață pavată sau pe care este presărat pietriș, deoarece materialul aruncat în afară sau ridicat în vârtej poate provoca răniri.

Înainte de fiecare punere în funcțiune, se va verifica dacă aparatul este închis conform instrucțiunilor. (⇒ 11.2)

Familiarizați-vă cu întrerupătorul de pornire / oprire, pentru a putea reacționa rapid și corect în situații de urgență.

Dispozitivul de protecție împotriva stropirii din pâlnia de alimentare trebuie să acopere orificiul pentru umplere și trebuie să fie intact – schimbați dispozitivul de protecție împotriva stropirii dacă este defect.

Pericol de accidentare!

Puneți aparatul în funcțiune numai în stare montată corespunzător. Dacă unele piese lipsesc de pe aparat (de exemplu roți), nu se mai păstrează distanțele de siguranță prescrise iar aparatul poate avea o stabilitate micșorată.

Înainte de fiecare pornire, se va verifica vizual dacă aparatul se află în stare corespunzătoare instrucțiunilor!

Stare corespunzătoare instrucțiunilor înseamnă că aparatul este asamblat complet, în special că:

• partea superioară a pâlniei este montată pe partea inferioară a acesteia;
  – pâlnia de alimentare este montată pe aparatul de bază și ambele şuruburi de închidere sunt strânse bine,
  – suportul de roată este complet montat,
• ambele roți sunt montate;
  – toate dispozitivele de protectie (igheabul de evacuare, dispozitivul de protectie împotriva stropirii etc.) trebuie să fie montate și în bună stare;
• unitatea de tăiere (discul de tăiere) este montat;
• toate cuțitele sunt montate conform instructiunilor.

Dispozitivele de cuplare și de siguranță montate pe aparat nu trebuie îndepărtate sau dezactivate.

Verificați vizual dacă discul de tăiere nu prezintă defecte sau deformări și, dacă este cazul, schimbați-l.

4.6 în timpul lucrului

Nu lucrați niciodată dacă în zona periculoasă se află animale sau persoane, în special copii.

Nu utilizați aparatul pe ploaie, pe furtună și, în special, atunci când există pericol de trăsnet.

Când solul este umed, există pericol mărit de accidentare datorită stabilității reduce. Trebuie lucrat cu deosebită atenție pentru

a preveni alunecarea. Dacă este posibil, evitați utilizarea aparatului când solul este umed.

Lucrați numai la lumina zilei sau la o lumină artificială suficient de intensă.

Zona de lucru trebuie menținută în ordine și curățenie pe toată durata lucrului. Se vor îndepărta obiectele ce prezintă pericol de împiedicare, cum ar fi pietre, crengi, cabluri etc.

Suprafața pe care stă operatorul nu trebuie să se afle la un nivel mai ridicat decât cea pe care se află aparatul.

Pornirea:

Înainte de pornire, aduceți aparatul într-o poziție sigură și așezați-l vertical. Aparatul nu poate fi pus în funcțiune în niciun caz culcat.

Porniti aparatul cu atenție, conform indicațiilor din capitolul „Punerea în funcțiune a aparatului”. (⇒ 10.)

Nu stați în fața deschiderii de evacuare la pornirea motorului cu ardere internă, respectiv a motorului electric. La pornire, în tocătorul de grădină nu trebuie să se afle material de tocat. Materialul de tocat ar putea fi aruncat în afară și ar putea produce accidente.

Aparatul nu trebuie înclinat la pornire.

Se vor evita pornirile repetate într-un interval scurt, în special „joaca” la întrerupătorul de pornire- / oprire. Pericol de supraîncălzire a motorului electric!

La pornirea acestui aparat, datorită variațiilor de tensiune provocate în cazul unor condiții nefavorabile ale rețelei electrice, pot fi perturbate alte aparate legate pe același circuit electric. În acest caz, se vor lua măsuri adecvate

(de exemplu conectarea la alt circuit electric decât cel al aparatului afectat, utilizarea aparatului pe un circuit electric cu o impedanță mai mică).

Utilizarea în regim de lucru:

Pericol de accidentare!

Nu duceți niciodată mâinile sau picioarele peste, sub sau către piesele care se rotesc.

În timpul funcționării aparatului, nu țineți niciodată fața sau alte părți ale corpului deasupra pâlniei de umplere sau în fața orificiului de evacuare. Păstrați întotdeauna o distanță corespunzătoare a capului și corpului față de deschiderea de umplere.

Nu introduceți niciodată mâinile, alte părți ale corpului sau îmbrăcămintea în pâlnia de umplere sau în canalul de

evacuare. Există un pericol major de accidentare pentru ochi, față, degete, mâini etc.

Aveți grijă întotdeauna să vă păstrați echilibrul și să aveți o poziție stabilă. Nu vă aplecați înainte.

Nu este permisă manevrarea protectorului împotriva stropirii (de exemplu îndepărtarea, rabatarea în sus, prinderea, deteriorarea) în timpul funcționării.

La umplerea cu material, utilizatorul trebuie să stea în zona descrisă de lucru a operatorului. Rămâneți pe întreaga durată a lucrului în zona de lucru și în nici un caz în zona de evacuare. ( 8.4)

Pericol de accidentare!

În timpul funcționării, materialul de tocat poate fi aruncat înapoi în sus. Din acest motiv, purtați ochelari de protecție și tineți fața departe de deschiderea de umplere.

Nu răsturnați niciodată aparatul în timp ce motorul cu ardere internă, respectiv motorul electric funcționează.

Dacă aparatul se răstoarnă în timpul funcționării, opriți imediat motorul electric și scoateți din priză ștecherul cablului de alimentare.

Aveți grijă ca materialul de tocat să nu se blocheze în jgheabul de evacuare deoarece acest lucru duce la scăderea calității operației de tocare sau la aruncarea înapoi în afară a materialului.

La umplerea tocătorului cu material, se va avea grijă, în special, ca în camera de tocare să nu ajungă diverse corpuri străine, precum piese metalice, pietre, mase plastice, sticlă și altele, deoarece acestea pot produce deteriorări sau aruncări înapoi în afară a materialelor din pâlnia de umplere. Din același motiv, se vor înlătura blocajele.

La umplerea tocătorului de grădină cu crengi, se pot produce aruncări înapoi. Purtați mănuși!

Aveți în vedere că scula de tăiere continuă să se rotească mai multe secunde până la oprirea definitivă.

Opriți motorul electric, scoateți ștecherul din priză și lăsați toate sculele aflate încă în mișcare de rotație să se oprească complet,

– înainte de a pleca de lângă aparat, respectiv când aparatul rămâne nesupravegheat,
- înainte de a muta, a ridica, a deplasa, a bascula, a împinge sau a trage aparatul,
– înainte de a desface şuruburile de închidere și a deschide aparatul,

• înainte de a transporta aparatul,
  – înainte de a înlătura blocaje sau înfundări la unitatea de tăiere, în pâlnia de umplere sau în canalul de evacuare,
  – înainte de a executa lucrări la discul de tăiere,
  – înainte de a verifica sau curăța aparatul sau înainte de a efectua alte lucrări pe acesta.

Dacă în scula de tăiere ajung corpuri străine, dacă aparatul produce zgomote neobișnuite sau dacă vibrează, opriți imediat motorul electric și lăsați aparatul să se oprească. Scoateți ștecherul din priză, îndepăratați pâlnia de umplere și efectuați următoarele operații:

• Verificați aparatul, îndeosebi de tăiere (cuțit, discul de tăiere, portcuțit, șurub cuțit, inel de fixare), cu privire la eventuale deteriorări și apelați pentru reparațiile necesare la un specialist, înainte de a reporni aparatul și de a lucra din nou cu el.
• Verificați dacă toate piesele unității de tăiere sunt bine strânse; dacă este cazul, strângeți șuruburile (atenție la cuplurile de strângere).
• A p e l a ți la un specialist pentru înloc sau repararea pieselor deteriorate; piesele de schimb trebuie să prezinte aceleași caracteristici.

4.7 Întreținerea și repararea

Înainte de începerea lucrărilor de întreținere (curățare, reparații etc.), înaintea verificării eventualelor defectiuni ale

cablului de alimentare sau înaintea descurcării acestuia, aparatul se va așeza pe o suprafață stabilă și plană, se va opri motorul electric și se va scoate ștecherul din priză.

Înaintea tuturor lucrărilor de întreținere, se va lăsa aparatul să se răcească timp de cca. 5 minute.

Înaintea întreținerii sculei de tăiere, se va avea în vedere că aceasta se poate roti în continuare chiar dacă există un dispozitiv de blocare și chiar dacă alimentarea electrică este decuplată.

Cablul de rețea trebuie reparat sau înlocuit numai de electricieni autorizați.

Curățarea:

După utilizare, întregul aparat trebuie curățat cu atenție. (⇒ 11.1)

Nú utilizati în nici un caz echipamente de curătat la înaltă presiune și nu curătați aparatul sub apă curentă (de exemplu, cu un furtun de stropit grădina).

Nu utilizați detergenți corozivi. Acești detergenți pot deteriora piesele din material plastic și din metal, fapt care poate influența funcționarea sigură a aparatului dvs. STIHL.

Lucrări de întreținere:

Trebuie efectuate numai acele lucrări de rea intreținere care sunt descrise în aceste instrucțiuni de utilizare; pentru toate celelalte lucrări trebuie să se apeleze la distribuitorul de specialitate.

În cazul în care vă lipsesc cunoştințele sau mijloacele auxiliare necesare, adresați-vă întotdeauna unui distribuitor de specialitate.

STIHL recomandă efectuarea de lucrări de întreținere și reparație numai de către distribuitorii autorizați STIHL.

Distribuitorii autorizați STIHL sunt instruiti în permanență și dispun de informațiile tehnice necesare.

Utilizați numai scule, accesorii sau aparate atașabile atestate de STIHL pentru acest aparat sau piese echivalente din punct de vedere tehnic deoarece, în caz contrar, există pericol de accidente cu periclitarea persoanelor sau cu deteriorări ale aparatului. Dacă aveți probleme sau întrebări, adresați-vă unui distribuitor autorizat.

Sculele, accesoriiile și piesele de schimb originale STIHL sunt adaptate optim la aparat și la cerințele utilizatorului. Piesele de schimb originale STIHL pot fi recunoscute după numărul de piesă de schimb STIHL, după marcajul STIHL și, de asemenea, după marcajul caracteristic pieselor de schimb STIHL. Pe componentele mici, poate fi găsit numai marcajul.

Mentineți întotdeauna curate și lizibile etichetele autocolante de avertizare și indicatoare. Etichetele autocolante deteriorate sau pierdute trebuie înlocuite cu plăcuțe noi, originale, de la distribuitorul dvs. STIHL autorizat. Dacă o componentă este înlocuită cu una nouă, asigurați-vă că noua componentă este prevăzută cu aceeași etichetă autocolantă.

La unitatea de tăiere se va lucra numai cu mănuși de lucru groase și cu o deosebită atenție.

Păstrați toate piulițele, bolțurile și șuruburile bine strânse, în special toate șuruburile unității de tăiere, pentru ca aparatul să se afle într-o stare de funcționare sigură.

Verificați cu regularitate întregul aparat, mai ales înaintea depozitării (de ex. înainte de pauza de iarnă), în ceea ce privește eventuale uzuri sau deteriorări. Din motive de siguranță, înlocuiiți imediat

componentele uzate sau deteriorate, astfel încât aparatul să se afle întotdeauna într-o stare sigură de funcționare.

Dacă, pentru lucrări de întreținere, se demontează componente sau dispositive de protectie, acestea trebuie neapărat montate la loc în mod corect după finalizarea respectivelor lucrări.

4.8 Depozitarea în cazul pauzelor de functionare mai lungi

Înaintea depunerii într-o încăpere închisă, lăsați aparatul să se răcească cca. 5 minute.

Asigurați-vă că aparatul este protejat împotriva utilizării neautorizate (de exemplu de către copii).

Înaintea depozitării (de ex. pentru pauza de iarnă), aparatul se va curăța temeinic.

Depozitați aparatul în stare sigură de funcționare.

Situati aparatul pe o suprafață plană astfel încât să nu poată rula accidental de pe aceasta.

Depozitați tocătorul de grădină numai cu pâlnia de umplere montată.

Pericol de rănire din cauza cuțitelor neacoperite!

4.9 Evacuarea la deşeuri

Deşeurile pot afecta negativ oamenii, animalele și mediul înconjurător și, din acest motiv, trebuie evacuate în mod corespunzător.

Adresați-vă unui centru de reciclare sau distribuitorului dvs. pentru a afla cum trebuie evacuate la deșeuri în mod

corespunzător materialele respective. STIHL recomandă distribuitorii autorizați STIHL.

Luați măsurile necesare pentru ca un aparat scos definitiv din uz să fie evacuat la deșeuri conform reglementărilor în vigoare. Faceți aparatul inutilizabil înainte de a-l preda la centrul de deșeuri. Pentru a evita accidentele, îndepărtați în primul rând cablul de rețea, respectiv cablul de alimentare a motorului electric.

5. Descrierea simbolurilor

Atentie!
Înaintea punerii în funcțiune, citiți instrucțiunile de utilizare.

Pericol de accidentare!
Tineți alte persoane la distanță de zona de pericol.

Pericol de accidentare!
Scule în mișcare! Nu se vor introduce mâinile și picioarele în deschideri în timp ce aparatul funcționează.

Pericol de accidentare! Înainte de a lucra la scula de tăiere, înaintea lucrărilor de întreținere și curățare, Înainte de a verifica dacă există deteriorări la cablul de alimentare sau dacă acesta este încurcat și înainte de a părăsi aparatul, se va opri motorul electric și se va scoate cablul de rețea din aparat.

Purtați antifoane! Purtați ochelari de protectie! Purtați mănuși de lucru!

Pericol de accidentare! Nu urcați pe aparat.

Pericol de accidentare! Nu introduceți niciodată mâinile, alte părți ale corpului sau îmbrăcămintea în pâlnia de umplere sau în canalul de evacuare.

6. Continutul pachetului

Poz. Denumire Buc.

A Aparat de bază cu parte 1 inferioară pâlnie
B Suport roată 1
C Montați axul roții 1

Poz. Denumire Buc.

D Opritor roată 2
E Şurub M6 x 55 2
F Piuliță hexagonală 2
H Element de fixare rapidă 2
I Roată 2
J Capac de roată 2
K piuliță pătrată 2
L Saibă ∅ 17 mm 4
M Şurub M6 x 50 2
N Clapetă de evacuare 1
O Prelungitorul sistemului de 1 evacuare
P Riglă, regletă, bară 1
Q Bolt 2
R \$urub cu cap Torx P5 x 20 3
S Parte superioară pâlnie 1
T \urub de siguranță \ 4
U Şurub cu cap Torx P5 x 10 2
V Cheie combinată 1
• Instructiuni de utilizare 1

7. Pregătirea aparatului pentru lucru

7.1 Montarea axului roții și a roților

• Se montează axul roții (C) cu opritoarele de roată (D), șuruburile (E) și piulițele hexagonale (F) pe suportul de roată (B) și se înșurubează cu cheia combinată (V) (4 - 6 Nm).
• Se introduc roțile (I) pe axul roții montat.

Se deplasează elementele de fixare rapidă pe axa roții numai atât cât este necesar ca roțile să se poată încă roti ușor.

După demontare, elementele de fixare rapidă nu mai pot fi folosite.

• Împingeti elementele de fixare rapidă (H) cu partea ondulată spre exterior pe axa roții.
• Presați capacele roților (J) pe roți.

7.2 Montarea sistemului de rulare şi a jgheabului de evacuare

1 Montarea prelungitorului de evacuare

• Se așează aparatul de bază (A), ca în figură, pe o bucată de lemn de cca. 15-20 cm înălțime.
• Se prinde prelungitorul de evacuare (O) cu cârligele (1) din spate în orificiile (2) de pe aparatul de bază (A) și se rotește în jos în așa fel, încât partea din față a aparatului de bază să intre exact în deschiderea prelungitorului de evacuare.

- Se înșurubează șuruburile (U) în bosajele cârligelor (1) (1 - 2 Nm).

2 Montarea sistemului de rulare

• Introduceți piulițele pătrate (K) și șaibele (L) în canelurile prevăzute în acest scop pe aparatul de bază (3).
• Se introduce sistemul de rulare cu ambii suporti de roata (4) până la limită în ghidajele aparatului de bază (5).
• Se apasă suportul de roată (6) în orificiul aflat pe prelungirea sistemului de evacuare (7).

- Se introduc şuruburile (M) cu şaibele (L) prin orificiile de pe suporții de roată (8) și se strâng cu cheia combinată (V) (4 - 6 Nm).

3 Montare riglă

Curbura suportului de roată (6) trebuie să se situeze exact în orificiile prelungitorului sistemului de evacuare (7).

- Se poziționează rigla (P) și se strâng șuruburile (R) (1 - 2 Nm).

- Aduceți aparatul în poziție verticală.

4 Montare clapetă de evacuare

- Se așeză clapeta de evacuare (N) și se introduce bolțul (Q) (eventual se utilizează un ciocan din plastic). La așezare se va avea în vedere, ca aripioarele (9) să fie dispuse la stânga și dreapta în partea interioară a clapetei de evacuare, respectiv precis în nutul de ghidare al prelungitorului sistemului de evacuare (10).

7.3 Deschiderea și închiderea clapetei de evacuare

Deschiderea clapetei de evacuare:

- Pentru a mărunți, deschideți clapeta de evacuare (1) în sus și glisați până la blocare clema de închidere (2) în prelungirea sistemului de evacuare.

Închiderea clapetei de evacuare:

- Pentru transport sau pentru a economisi spațiu la depozitare, ridicăți ușor clema de închidere (2) și rabatați în jos clapeta de evacuare (1).

7.4 Montarea părții superioare a pâlniei

Pâlnia poate fi montată numai de către un distribuitor autorizat, cu scule speciale. STIHL recomandă distribuitoriilor autorizați STIHL.

- Asezați partea superioară a pâlniei (S) cu simbolul (1) în față, în direcția şuruburilor de închidere (2), pe partea inferioară a pâlniei (3).

Pentru a evita deplasarea protectorului împotriva stropirii la înșurubarea șuruburilor, vă recomandăm să respectați succesiunea lucrărilor de montaj descrise.

- Se înșurubează șuruburile (T) conform succesiunii descrise în imagine (1 2 3 4).

8. Indicații pentru lucru

8.1 Ce material poate fi prelucrat?

- Umplerea tocătorului de grădină. (⇒ 8.8)

GHE 150, GHE 250 S, GHE 260 S:

Crengi de pomi- și resturi de la garduri vii, precum și material cu crengi puternic ramificate.

GHE 250, GHE 260:

Resturi organice de plante, precum resturi de fructe și legume, resturi de flori, frunze, dar și crengi de pomi și resturi de la garduri vii, precum și material cu crengi puternic ramificate.

Crengile de arbori și resturile de la garduri vii trebuie prelucrate imediat după tăiere, deoarece productivitatea tocării este mai ridicată la materialele proaspete față de materialele uscate sau umede.

8.2 Ce material nu poate fi prelucrat?

Pietrele, sticla, piesele metalice (sârme, cuie, ...) sau piese din material plastic nu trebuie să pătrundă în tocătorul de grădină.

O regulă de bază:

Nici materialele care nu servesc la prepararea compostului nu trebuie prelucrate cu tocătorul de grădină.

8.3 Diametrul maxim al crengilor

Datele se referă la material cu crengi proaspăt tăiat:

Diametru maxim al crengilor GHE 150, GHE 250, GHE 250 S: 35 mm; GHE 260, GHE 260 S: 40 mm

8.4 Zona de lucru a operatorului

- Din motive de siguranță, pe întreaga perioadă a lucrului (cu motorul electric pornit, respectiv cu motorul cu ardere internă în funcțiune), operatorul trebuie să se afle întotdeauna în zona de lucru permisă (suprafața gri X), mai ales pentru a nu fi rănit de materialele aruncate înapoi.

8.5 încărcarea corectă a aparatului

Motorul electric, respectiv motorul cu ardere internă al tocătorului de grădină poate fi solicitat în sarcină până la nivelul la care turația nu scade sensibil. Încărcați întotdeauna tocătorul de grădină în mod continuu și uniform. Dacă turația scade în timpul lucrului cu tocătorul de grădină, opriți umplerea pentru a reduce încărcarea motorului electric, respectiv a motorului cu ardere internă.

Opriți motorul electric numai în momentul în care în aparat nu se mai găsesc materiale de tocat. În caz contrar, la o nouă pornire a motorului, se poate bloca discul de tăiere.

8.6 Protecția la suprasarcină

Dacă, în timpul lucrului, apare o supraîncărcare a motorului electric, protecția termică la suprasarcină încorporată oprește automat motorul electric.

După o perioadă de răcire de cca. 10 minute, tocătorul de grădină poate fi pus din nou în funcțiune. În cazul unor declanșări frecvente ale protecției la suprasarcină, pot exista următoarele cauze:

– cablu de alimentare necorespunzător (⇒ 10.1)
– supraîncărcare a rețelei electrice
– aparat supraîncărcat din cauza unei cantități prea mari de material de tocat sau din cauza cuțitelor tocite

8.7 Când unitatea de tăiere a tocătorului de grădină se blochează

Dacă unitatea de tăiere a tocătorului de grădină se blochează în timpul tocării, opriți imediat motorul electric și scoateți cablul de rețea din priză. După aceasta, scoateți pâlnia de umplere și remediați cauza defectiunii.

8.8 Umplerea tocătorului de grădină

Pericol de accidentare!

Înainte de a umple tocătorul de grădină, citiți cu atenție capitolul „Pentru siguranța dumneavoastră” (⇒ 4.), în special subcapitolul „În timpul lucrului” (⇒ 4.6), și respectați toate indicațiile de siguranță. Umplerea tocătorului de grădină trebuie făcută numai de o singură persoană.

Pericol de accidentare! Nu interveniți niciodată cu mâna într-o deschidere pentru umplere!

• La umplerea tocătorului de grădină se va avea în vedere zona de lucru. (⇒ 8.4)
• Porniți tocătorul de grădină. (⇒ 10.3)

Material moale:

- Aruncați resturile vegetale organice precum resturile de fructe și zarzavaturi, resturile de flori, frunzișul, crengile subțiri, etc. în deschiderea pentru umplere (1).

Materialul moale umed sau ud duce mai rapid la înfundarea aparatului. De aceea umpleți încet tocătorul de grădină și acordați atenție deosebită turației motorului electric. Turația nu trebuie să scadă în timpul umplerii.

Material dur:

Crengile groase și puternic ramificate (atenție la grosimea maximă a crengilor ( 8.3) se vor tăia în prealabil cu o foarfecă pentru crengi.

- Introduceți încet resturile de pomi sau tufişuri, precum și crengile, în deschiderea pentru umplere (1). În felul acesta, materialul dur este automat tras înăuntru de către aparat.

Pericol de accidentare!

Mecanismul cuțitelor, poziționat oblic, poate arunca înapoi crengile! Pentru a evita accidentările datorate acestor aruncări înapoi, tocătorul de grădină trebuie umplut corect cu materialul dur:

Crengile de tocat mai lungi se vor așeza ușor oblic și corespunzător simbolului (2) proptite de partea dreaptă a peretelui pâlniei și se vor ghida astfel spre mecanismul cu cuțite.

Atenție la încărcarea corectă a motorului electric. ( 8.5)

9. Dispositive de siguranță

9.1 Sistemul de blocare la repornire accidentală a motorului electric

Aparatul poate fi pornit numai cu ajutorul întrerupătorului, nu prin introducerea în priză a cablului de alimentare.

9.2 Blocaj de siguranță

Motorul electric, respectiv scula de tocare, trebuie puse în funcțiune numai după ce pâlnia de umplere a fost corect închisă. La slăbirea şurubului de închidere din dreapta (privind aparatul din față) în timpul funcționării, alimentarea motorului electric se întrerupe automat și scula de tocare se oprește după câteva secunde.

9.3 Frâna motorului electric

Frâna motorului electric scurtează la câteva secunde durata mișcării inerțiale din momentul comenzii de oprire până la oprirea completă a cuțitelor.

9.4 Apărători de protectie

Tocătorul de grădină este dotat cu apărători de protecție în zonele de umplere și de evacuare. Aceste zone sunt: întreaga pâlnie de umplere cu partea superioară a acesteia și cu apărătoarea împotriva stropirii, prelungitorul de evacuare precum și clapeta de evacuare.

Apărătorile de protecție asigură distanța optimă față de cuțite în timpul tocării.

10. Punerea în funcțiune a aparatului

Pericol de accidentare!

Înainte de punerea în funcțiune a tocătorul de grădină, citiți cu atenție capitolul „Pentru siguranța dumneavoastră” (⇔ 4.) și respectați toate indicațiile de siguranță.

10.1 Conectarea electrică a tocătorului de grădină

Pericol de accidentare!

Se vor avea în vedere indicațiile din capitolul „Avertizare – Pericole datorate curentului electric” (⇔ 4.2).

Tensiunea rețelei și tensiunea de lucru trebuie să fie identice (a se vedea eticheta cu caracteristici).

Cablul de rețea trebuie asigurat în mod suficient, în conformitate cu normele respective naționale privind instalațiile electrice. (⇔ 17.)

Pentru alimentare trebuie utilizate numai cabluri de alimentare care nu sunt mai ușoare decât cablurile cu izolație din cauciuc conform

H07 RN-F DIN/VDE 0282.

Prizele și stecherele trebuie protejate la stropi cu apă.

Cablurile de prelungire inadecvate pot produce pierderi de putere și defectarea motorului electric.

Secțiunea minimă a cablului de rețea trebuie să fie de 3 x 1,5 mm² la o lungime de până la 25 m, respectiv 3 x 2,5 mm² la o lungime de până la 50 m.

Conectoarele cablului de alimentare trebuie să fie din cauciuc sau îmbrăcate în cauciuc și trebuie să corespundă standardului DIN/VDE 0620.

Acest aparat este prevăzut să funcționeze la o rețea de alimentare electrică cu o impedanță a sistemului Z_max la punctul de alimentare (branșamentul locuinței) de maximum 0,443 Ohmi (la 50 Hz).

Utilizatorul se va asigura că aparatul va fi folosit numai într-o rețea care îndeplinește aceste condiții. Dacă este necesar, se pot solicita informații referitoare la impedanța rețelei la întreprinderea locală de furnizare a energiei electrice.

Mai multe detalii privind racordul la rețea vă poate oferi electricianul instalator.

10.2 Conectarea cablului de rețea

La alegerea cablului de alimentare, tineți cont de toate punctele capitolului „Alimentarea electrică a aparatului” ( 10.1).

GHE 150, GHE 250, GHE 250 S:

• Se ridică în sus clema (1).
- Se introduce conectorul cablului de rețea.
• Se eliberează clema.

GHE 260, GHE 260 S:

- Se conectează cuplajul cablului de rețea la ștecherul de rețea cu 5 contacte al aparatului.

10.3 Pornirea tocătorului de grădină

În aparat nu trebuie să se afle material de tocat deoarece, la pornire, acesta poate fi aruncat în afară.

Dispozitivul de blocare a discului de tăiere trebuie să fie întotdeauna rabatat înapoi la maximum. (⇒ 11.)

• Se conectează cablul de alimentare. (⇒ 10.2)
• Accesați tasta verde (1) de pe comutator (în fig. este prezentat GHE 150, GHE 250, GHE 250 S).

Tocătorul de grădină este în funcțiune.

Motorul electric trebuie să atingă turația maximă (turația de mers în gol) înainte de a începe introducerea materialului de tocat.

10.4 Oprirea tocătorului de grădină

Pericol de accidentare!

La oprire nu pătrundeți în zona de evacuare!

Opriți aparatul stând în picioare lateral față de acesta.

Aveți în vedere că, după oprirea motorului electric, uneltele de lucru continuă să se rotească timp de câteva secunde până la oprirea completă.

- Accesati tasta roșie (1) de pe comutator (în fig. este prezentat GHE 150, GHE 250, GHE 250 S).

Motorul electric al tocătorului de grădină este oprit și frânat automat.

Opriți motorul electric numai în momentul în care în aparat nu se mai găsesc materiale de tocat. În caz contrar, la o nouă pornire a motorului, se poate bloca discul de tăiere.

10.5 Verificarea sensului de rotație al discurilor de tăiere

La modelele GHE 260 și GHE 260 S înainte de începerea lucrului (umplere), se va verifica sensul de rotație al discului de tăiere.

Pericol de accidentare!

Purtați întotdeauna ochelari de protecție în timpul procesului de verificare.

• Se pornește tocătorul de grădină. (⇒ 10.3)
• Oprirea tocătorului de grădină. (⇒ 10.4)
• Apăsați spre interior protectorul împotriva stropirii și priviți de sus discul de tăiere, prin deschiderea pentru umplere:
  Dacă sensul de rotație este corect, discul de tăiere trebuie să se rotească la stânga (în sens contrar acelor de cesornic).

10.6 Inversarea sensului de rotație al discurilor de tăiere

În cazul unui sens de rotație incorrect al discului de tăiere (la dreapta, în sensul acelor de ceasornic) la modelele GHE 260 și GHE 260 S trebuie modificat sensul de rotație.

Sensul de rotație a discurilor de tăiere se inversează prin inversarea a două faze la inversorul de faze de pe ștecherul de rețea.

- Răsuciți cu 180° la stânga sau la dreapta inversorul de faze (1) cu şurubelnița (U), până când acesta se înclichetează.

10.7 Tocarea

• Se deplasează și apoi se așază tocătorul de grădină într-un loc sigur, pe o suprafață orizontală și rezistentă.
• Se vor purta mânuși rezistente, ochelari de protectie și antifoane.
• Deschideti clapeta de evacuare. (⇒ 7.3)
• Conectarea cablului de alimentare al tocătorului de grădină.
• Porniți tocătorul de grădină. (⇒ 10.3)
• Așteptați până când tocătorul de grădină a atins turația maximă (turația de mers în gol).
• Umpleți corect tocătorul de grădină cu material de tocat. ( 8.8)
• Oprirea tocătorului de grădină. (⇒ 10.4)

11. Întreținerea

Pericol de accidentare!

Înaintea tuturor lucrărilor de întreținere sau de curățare a aparatului, citiți cu atenție capitolul „Pentru siguranța dvs.” (⇔ 4.), mai ales subcapitolul „Întreținere și reparații” (⇔ 4.7), și respectați întocmai toate instrucțiunile de siguranță.

Înaintea începerii oricăror lucrări de întreținere, scoateți ștecherul din priză.

11.1 Curățarea aparatului

Interval de întreținere:

După fiecare utilizare

Aparatul va fi curățat bine după fiecare utilizare. Îngrijirea cu atenție protejează aparatul contra deteriorării și îi prelungește durata de utilizare.

Motoarele electrice sunt protejate împotriva stropirii cu apă.

Sculele de mărunțire, inclusiv camera de tocare, se vor proteja cu substanțe protectoare disponibile în comerț (de exemplu ulei de rapiță).

Aparatul poate fi curățat numai în poziția prezentată în figură.

• Demontați pâlnia de umplere. (⇔ 11.3)

Îndepărtați murdăria de pe traseul de ventilație (fantele de aspirație) de pe carcasa motorului electric pentru a asigura o răcire suficientă a motorului electric.

Niciodată nu se va îndrepta jetul de apă spre piesele motorului electric, respectiv ale motorului cu ardere internă, spre garnituri de

etanşare, lagăre și componentele electrice, cum ar fi întrerupătorul. Consecințele ar putea consta în reparații costisitoare.

Dacă murdăria și depunerile aderente nu pot fi îndepărtate cu o perie, cu o lavetă umedă sau cu o bucată de lemn, STIHL vă recomandă

utilizarea unui detergent special (de exemplu detergent special STIHL).

Curățați regulat discurile de tăiere.

11.2 Montarea pâlniei de umplere

Şuruburile de închidere(Q) sunt legate de pâlnia de umplere astfel încât să nu poată fi pierdute.

• Se fixează pâlnia de umplere (1) în cârligele de fixare de pe aparatul de bază (2) și se rabate spre înainte.
• Se strâng simultan ambele şuruburi de închidere (3).

11.3 Demontați pâlnia de alimentare

• Deşurubați ambele şuruburi de închidere (1), până când se rotesc liber. Ele rămân pe pâlnia de alimentare
• Se rabatează spre spate pâlnia de alimentare (2) și apoi se scoate.

11.4 Fixarea discului de tăiere

Pericol de accidentare! Se va lucra numai cu mănuși!

Nu atingeți cuțitele până nu se opresc definitiv.

• Demontați pâlnia de alimentare. (⇒ 11.3)
• Răsuciți discul de tăiere (1) astfel, încât canelura (2) să se afle înainte de dispozitivul de blocare (3).
• Rabatați în sus dispozitivul de blocare (3).

11.5 Demontarea setului de cuțite

• Fixarea discului de tăiere (5). (⇒ 11.4)
• Desfaceți şurubul (1) cu cheia combinată (V).
• Desfaceți şurubul (1), şaiba de siguranță (2), inelul de fixare (3), cuțitul elicoidal (4), cuțitul elicoidal (6, numai la GHE 250 și GHE 260) și discul de tăiere (5).
• Demontarea cuțitului reversibil. (⇒ 11.8)
• GHE 250 și GHE 260: Desfaceți şuruburile (7) și scoateți-le împreună cu piulițele (9). Scoateți în jos cuțitul de rupere (8).

11.6 Montarea setului de cuțite

Se vor respecta cu strictețe ordinea operațiilor de montaj și cuplul de strângere menționat.

• Montați cuțitul reversibil pe discul de tăiere. (⇒ 11.8)
• GHE 250 și GHE 260: Pozitionați cuțitul de rupere (8) pe partea inferioară a discului de tăiere (5) și strângeți-l cu piulițele (9) și şuruburile (7) (10 Nm).
• Introduceți discul de tăiere (5) în carcasă și fixați-l. (⇒ 11.4)
• Montați cuțitul elicoidal (6, numai la GHE 250 și GHE 260), cuțitul elicoidal (4), inelul de fixare (3) și șaiba de siguranță (2) și strângeți cu șurubul (1) (50 Nm).
• Rabatați înapoi dispozitivul de blocare pentru ca discul de tăiere să se poată roti din nou liber. (⇒ 11.4)
• Se montează pâlnia de umplere. (⇒ 11.2)

11.7 Întreținerea cuțitelor

Pericol de accidentare! Lucrați numai cu mănuși rezistente!

Interval de întreținere: Înainte de fiecare utilizare

• Demontați pâlnia de alimentare. (⇒ 11.3)
  • Fixarea discului de tăiere. (⇒ 11.4)

- Se verifică dacă respectivul cuțit nu prezintă deteriorări (ciobituri sau fisuri) sau o uzură pronunțată și, dacă este cazul, se întoarce, respectiv se înlocuiește.

Limite de uzură a cuțitelor:

Cuțitele se vor întoarce, respectiv se vor înlocui, înainte de atingerea limitelor de uzură indicate. STIHL recomandă distribuitorii autorizați STIHL.

1 Cuțit reversibil

• Pe cuțite se măsoară în mai multe locuri distanța (A) de la orificiu până la muchia cutitului.
  Distanța minimă: A = 6 m m

2 Cuțit elicoidal

• Lățimea cuțitului (B) se măsoară la muchia îndoită în sus a cuțitului elicoidal.
  Lățimea minimă a cuțitului: B = 15 mm

3 Cuțit elicoidal (GHE 250, GHE 260)

• Lățimea cuțitului (C) se măsoară la marginea îndoită în sus a cuțitului elicoidal.
  Lățimea minimă a cuțitului: C = 1 9 m m

4 Cuțit de rupere (GHE 250, GHE 260)

• Lățimea cuțitului (D) se măsoară la marginea îndoită în sus a cuțitului de rupere.
  Lățimea minimă a cuțitului: D = 1 3 m m

11.8 Întoarceți cuțitul

Cuțitele reversibile tocite pot fi întoarse odată. Întoarceți întotdeauna ambele cuțite!

• Demontarea setului de cuțite. (⇒ 11.5)
- Desfaceți şuruburile (1) și scoateți-le împreună cu piulițele (2).
- Scoateți în sus cuțitele (3).
- Curățați discul de tăiere.
- Întoarceți cuțitele (3) așezați-le liber cu muchia ascuțită pe discul de tăiere și aliniati orificiile.
- Introduceți şuruburile (1) prin orificiile (2) și strângeti piulitele. PStrângeti piulitele (2) cu 10 Nm.
• Montarea setului de cuțite. (⇒ 11.6)

Ascuțirea cuțitelor:

Cuțitele tocite pe ambele părți trebuie ascuțite înainte de a fi folosite în continuare.

Pentru a asigura o funcționare optimă a aparatului, cuțitele trebuie ascuțite numai de către un specialist. STIHL recomandă distribuitorii autorizați STIHL.

• Pentru ascuțire, cuțitele se demontează.
• La ascuțire, cuțitele se vor răci, de ex. cu apă. Nu trebuie să apară o colorație albastră; în caz contrar, rezistența tăișului se reduce.

• Pentru a evita vibrațiile datorate dezechilibrării, cuțitele se vor ascuți uniform.

• Înainte de montare, se va verifica dacă respectivele cuțite nu prezintă deteriorări: cuțitele trebuie schimbate dacă sunt vizibile ciobituri sau fisuri, sau dacă s-au atins limitele de uzură.

• Tăișurile cuțitelor se ascut la un unghi de ascuțire de 30°.
• Cuțitul se ascute în sens invers tăișului.
• Dacă este cazul, după operația de ascuțire se va înlătura bavura produsă pe muchia de tăiere folosind o hârtie abrazivă fină.
• La montarea cuțitelor respectați cuplurile de strângere din capitolul „Întoarcerea cuțitelor”.

11.9 Motorul electric și roțile

Motorul electric nu necesită întreținere.

Lagărele roților nu necesită întreținere.

11.10 Conservarea și pauza de iarnă

Păstrați tocătorul de grădină într-un spațiu uscat, închis și cu cât mai puțin praf. Asigurați-vă că aparatul este depozitat în locuri inaccesibile copiilor.

Depozitați tocătorul de grădină numai în stare sigură de funcționare și cu pâlnia de umplere montată.

În cazul unei opriri de durată îndelungată a tocătorului de grădină (pauză de iarnă), vor fi avute în vedere următoarele:

• Se vor curăța cu atenție toate piesele exterioare ale aparatului.
• Toate piesele mobile se vor unge bine cu ulei, respectiv vaselină.

12. Transportul

Pericol de accidentare!

Înainte de transport, citiți cu atenție și respectați indicațiile din capitolul "Pentru siguranța dumneavoastră", în special capitolul "Transportul aparatului". (⇔ 4.4)

12.1 Tragerea sau împingerea tocătorului de grădină

• Tineți tocătorul de grădină de partea superioară a pâlniei (1) și înclinati-l spre spate.
• Tocătorul de grădină poate fi tras sau împins lent (la viteza de mers pe jos).

12.2 Ridicarea sau deplasarea tocătorului de grădină

Pentru ridicarea sau transportul aparatului sunt necesare întotdeauna cel puțin 2 persoane.

Purtați echipament de protecție adecvat, care acoperă mai ales antebrațele și partea superioară a corpului în întregime.

• Prima persoană: prinde tocătorul de grădină de mânerele de pe partea superioară a pâlniei (1).
• A doua persoană: prinde tocătorul de grădină de rigla aflată pe prelungitorul sistemului de evacuare (2).
• în același timp ridicati tocătorul de grădină.

12.3 Transportul tocătorului de grădină pe o suprafață de încărcare

- Asigurati aparatul cu mijloace adecvate împotriva alunecării. Cablurile, respectiv chingile, se prind de suportul (1) al roții sau de pâlnia de alimentare (2).

13. Reducerea uzurii și evitarea deteriorărilor

Indicații importante pentru întreținerea și îngrijirea grupei de produse

Tocătoare de grădină electrice (STIHL GHE)

Firma STIHL nu își asumă nicio răspundere pentru daune materiale și vătămări corporale care se produc prin nerespectarea indicațiilor din instrucțiunile de utilizare, în special în ceea ce privește siguranța, utilizarea și întreținerea, precum și din cauza utilizării unor accesorii sau piese de schimb neatestate.

Vă rugăm să respectați neapărat următoarele indicații importante pentru evitarea deteriorărilor sau a uzurii excesive a aparatului dumneavoastră STIHL:

1. Piese de uzură

Chiar și în cazul utilizării conform destinației, unele piese ale aparatului STIHL sunt supuse unei uzuri normale și trebuie, în funcție de modul și durata de utilizare, să fie înlocuite la timp.

Printre acestea se numără:

• C u titul
  – Discul de tăiere

2. Respectarea indicatiilor cuprinse în aceste instrucțiuni

Utilizarea, întreținerea și depozitarea aparatului STIHL trebuie să se efectueze conform celor descrise în aceste instrucțiuni de utilizare. Toate deteriorările cauzate de nerespectarea instrucțiunilor de siguranță, exploatare și întreținere, cad în sarcina exclusivă a utilizatorului.

Acest lucru este valabil în special pentru:

– circuit de alimentare insuficient dimensionat (secțiune),
– racordare electrică eronată (tensiune),
– modificări ale produsului neautorizate de firma STIHL,
– utilizarea de scule sau accesorii care nu sunt permise sau nu sunt corespunzătoare pentru aparat, sau care sunt de o calitate inferioară,
- utilizarea neconformă cu destinația produsului,
- utilizarea produsului la manifestări sportive sau concursuri,
– defecte cauzate de utilizarea în continuare a produsului cu componente defecte.

3. Lucrări de întreținere

Toate lucrările prezentate în capitolul „Întreținere” trebuie executate în mod regulat.

În măsura în care aceste lucrări nu sunt efectuate de utilizatorul însuși, se va dispune efectuarea lor de către un distribuitor autorizat.

STIHL recomandă efectuarea de lucrări de întreținere și reparație numai la distribuitorul autorizat STIHL.

Distribuitorii autorizați STIHL sunt instruiti în permanență și dispun de informațiile tehnice necesare.

Dacă aceste lucrări sunt omise, pot apărea defecte care cad exclusiv în sarcina utilizatorului.

Printre acestea se numără:

– defectiuni ale motorului electric ca urmare a unei curățări insuficiente a traseului aerului de răcire (fante de aspiratie, aripioare de răcire, ventilator),
- coroziune și alte defectiuni rezultate în urma unei depozitări necorespunzătoare,
– defectiuni ale aparatului datorate utilizării unor piese de schimb de calitate inferioară,
– defectiuni ale motorului rezultate din neefectuarea la timp sau efectuarea insuficientă a operațiilor de întreținere, respectiv defectiuni datorate lucrărilor de întreținere sau reparație care nu au fost efectuate în atelierele unor distribuitori de specialitate.

14. Piese de schimb cerute mai frecvent

Cuțit reversibil: 6008 702 0121

Cuțit elicoidal: 6008 702 0300

GHE 150, GHE 250 S, GHE 260 S

Disc de tăiere complet: 6008 700 5120

GHE 250, GHE 260

Disc de tăiere complet: 6008 700 5117 Cuțit elicoidal:

6008 702 0310

Cuțit de rupere: 6008 702 0110

15. Protecția mediului

Materialul de tocat nu trebuie aruncat la gunoi, ci trebuie transformat în compost.

Ambalajul, aparatul și accesoriiile sunt realizate din

materiale reciclabile și se vor evacua la deșeuri în mod corespunzător.

Evacuarea separată și corectă la deșeuri a resturilor de material stimulează reutilizarea în fabricație a materialelor de valoare. Din acest motiv, după trecerea perioadei normale de utilizare, aparatul trebuie predat la un centru de colectare a materialelor de valoare.

16. Declarația de conformitate

16.1 Declarația de conformitate UE tocătoare de grădină STIHL GHE 150.0, GHE 250.0, GHE 250.0 S, GHE 260.0, GHE 260.0 S

STIHL Tirol GmbH

declară pe propria răspundere că

• Tipul constructiv: tocător de grădină electric

• Marca de fabricatie: STIHL

• Tip: GHE 150.0, GHE 250.0, GHE 250.0 S, GHE 260.0, GHE 260.0 S

• Putere GHE 150.0, GHE 250.0, GHE 250.0 S: 2500 W
• Putere GHE 150.0, GHE 250.0, GHE 250.0 S, GB/CH: 2000 W
• Putere GHE 260.0, GHE 260.0 S: 2900 W
  – Identificare serie: 6008

corespunde dispozițiilor relevante ale Directivelor 2000/14/EC, 2006/42/EC, 2014/30/EU und 2011/65/EU și a fost dezvoltată și fabricată în conformitate cu versiunile următoarelor standarde valabile la data producției: EN 50434, EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2 și EN 61000-3-3 (în măsura în care sunt aplicabile).

Pentru determinarea nivelului de putere acustică măsurat și garantat, s-a procedat conform Directivei 2000/14/EC, anexa V.

GHE 150.0

• Nivel de putere acustică măsurat: 96,9 dB(A)
  – Nivel de putere acustică garantat: 99 dB(A)

GHE 250.0

• Nivel de putere acustică măsurat: 100,8 dB(A)
  – Nivel de putere acustică garantat: 103 dB(A)

GHE 250.0 S

• Nivel de putere acustică măsurat: 96,5 dB(A)
  – Nivel de putere acustică garantat: 100 dB(A)

GHE 260.0

• Nivel de putere acustică măsurat: 98,4 dB(A)
  – Nivel de putere acustică garantat: 102 dB(A)

GHE 260.0 S

• Nivel de putere acustică măsurat: 97,7 dB(A)
  – Nivel de putere acustică garantat: 101 dB(A)

Documentele tehnice sunt păstrate la STIHL Tirol GmbH.

Anul de fabricație și numărul de serie al mașinii sunt indicate pe tocătorul de grădină.

Langkampfen, 02.06.2021

STIHL Tirol GmbH

reprezentat de

Matthias Fleischer, Şef departament cercetare și dezvoltare

reprezentat de

Sven Zimmermann, Şef departament calitate

17. Specificații tehnice

GHE 150.0/GHE 250.0/GHE 250.0 S:

Tensiune nominală 230 V\~ Turatie 2800 min -1

Sigurante de rețea ^1 16 A 10 A (CH)

Frecvență 50 Hz

Clasă de protecție I

Grad de protectie protejat la stropi de apă (IP X4)

Regim de functionare P40

40 s timp de

functionare în

sarcină

60 s timp de

mers în gol

GHE 150.0:

putere acustică L _WAd

Incertitudine K_WA 2,4 dB(A)

Măsurători conform EN 50434:

nivel de presiune 89 dB(A)

acustică la locul de

muncă LpA

GHE 150.0:

Incertitudine K_pA 2 dB(A)

Cupluri de strângere pentru şuruburi:

Disc de tăiere 50 Nm

Cuțit reversibil 10 Nm

Greutate 26 kg

L/I/H 95/48/114 cm

GHE 250.0/GHE 250.0 S:

Incertitudine K _WA Măsurători conform EN 50434:

nivel de presiune 92/90 dB(A)

acustică la locul de muncă LpA

Incertitudine K_pA 3 dB(A)

Cupluri de strângere pentru şuruburi:

Disc de tăiere 50 Nm

Cuțit reversibil 10 Nm

Cuțit de rupere ^2 10 Nm

Greutate 27/27 kg

27/27 kg (GB)

26 kg (CH)

L/I/H 107/48/143 cm

GHE 260.0/GHE 260.0 S:

Tensiune nominală 400 (3\~) V\~

Turatie 2780 min ^-1

GHE 260.0/GHE 260.0 S:

Sigurante de retea 10 A

Frecvență 50 Hz

Clasă de protectie I

Grad de protecție protejat la stropi de apă (IP X4)

Regim de functionare P40

40 s timp de funcționare în sarcină 60 s timp de mers în gol

putere acustică L _WAd

GHE 260.0: 3,2 dB(A)

Incertitudine K_WA

GHE 260.0 S: 3,3 dB(A)

Incertitudine K_WA

Măsurători conform EN 50434:

nivel de presiune 89/91 dB(A)

acustică la locul de muncă LpA

Incertitudine K_pA 3 dB(A)

Cupluri de strângere pentru şuruburi:

Disc de tăiere 50 Nm

Cuțit reversibil 10 Nm

Cuțit de rupere ^2 10 Nm

Greutate 27/27 kg

L/I/H 107/48/143 cm

1) Atentie!

La protectia cu siguranțe de rețea sub 16 A, siguranța de rețea poate declanșa frecvent la pornire, respectiv la o încărcare puternică a aparatului.

2) pentru modelele GHE 250.0 și GHE 260.0

17.1 REACH

REACH este o ordonanță CE pentru înregistrarea, evaluarea și atestarea substanțelor chimice.

Pentru informații privind îndeplinirea ordonanței REACH (CE) nr. 1907/2006, a se vedea www.stihl.com/reach.

18. Identificarea cauzelor defectiunilor

✗ apelați eventual la un distribuitor autorizat; STIHL recomandă distribuitorii autorizați STIHL.

Defectiune:

Motorul electric nu porneşte

Cauză posibilă:

• Protecția motorului electric este activată
• L i p s ä tensiune alimentare
  – Cablul de alimentare, stecherul de alimentare, respectiv conectorul sau întrerupătorul sunt defecte
  – Pâlnia de umplere nu a fost închisă corespunzător – întrerupătorul de siguranță este acționat (oprire motor)
  – Disc de tăiere blocat
  – Dispozitivul de blocare nu este readus în poziția inițială

Remediu:

– Se lasă să se răcească aparatul (⇔ 8.6)
- Se controlează cablul de alimentare și siguranțele ✗ (⇒ 10.1)
- Se verifică, respectiv se înlocuie cablul, stecherul, conectorul, respectiv întrerupătorul (electrician autorizat) ✗ (⇒ 10.1)
– Se închide în mod corespunzător pâlnia de umplere și se strâng şuruburile (⇔ 11.2)

• Se demontează pâlnia de umplere și se îndepărtează resturile rămase de la tocare în carcasă (atenție: se scoate din priză cablul de alimentare) (⇒ 11.3)
• Se readuce dispozitivul de blocare în poziția inițială (⇒ 11.4)

Defectiune:

Capacitate de tocare redusă

Cauză posibilă:

- C u tite tocite

Remediu:

- Întoarceți cuțitul, ascuțiți-l sau schimbați-l ✗ (⇒ 11.7)

Defectiune:

Materialul de tocat nu este tras înăuntru

Cauze posibile:

- GHE 260: Sens de rotație incorrect al discului de tăiere

Măsuri de remediere:

– GHE 260: Se inversează sensul de rotație al discului de tăiere ( 10.6)

19. Planul de întreținere

19.1 Confirmare de predare

Model:

Număr de serie:

Data:

Următoarea operație de întreținere

Data:

19.2 Confirmare de service

Cu ocazia lucrărilor de întreținere, prezentați aceste instrucțiuni de utilizare distribuitorului dvs. autorizat STIHL.

Acesta confirmă în rubricile formularului efectuarea lucrărilor de service.

Operatie de service efectuată la data de

Data următoarei operații de service

Αγαπητέ πελάτη,
