GHE 355 - Rindea STIHL - Manual de utilizare gratuit

Marca	STIHL
Model	GHE 355
Tip de produs	Tocător electric de deșeuri vegetale
Dimensiuni (L x l x h)	122 x 50 x 141 cm
Greutate	30 kg (versiune standard)
Tensiune de alimentare	230 V ~ (50 Hz)
Putere absorbită	2500 W (standard), 2000 W (GB/CH)
Diametrul maxim al ramurilor	35 mm
Turația nominală a motorului	2750 tr/min
Nivel de presiune sonoră (L_pA)	94 dB(A)
Nivel de putere acustică garantat	100 dB(A)
Clasă de protecție	I
Tip de protecție	IPX4 (protejat împotriva stropilor)
Materiale tocabile	Deșeuri moi (frunze, coji) și dure (ramuri, garduri vii)
Capacitatea pâlniei	Coș mare pentru ramuri cu ramificații
Sistem de tăiere	Disc port-cuțite cu cuțite combinate, cu aripioare și de tocare
Întreținerea cuțitelor	Ascuțire posibilă, control regulat al uzurii
Dispozitive de siguranță	Blocare la repornire, încuietoare, frână de încetinire, capace de protecție
Protecție termică	Releu de suprasarcină cu oprire automată
Diametrul roților	250 mm
Piese de schimb uzuale	Disc port-cuțite (6011 700 5100), cuțite (referințe multiple)
Garanție și reparabilitate	Întreținerea la dealer specializat recomandată, piese de schimb disponibile

Întrebări frecvente - GHE 355 STIHL

Ce tipuri de deșeuri pot fi tocate cu STIHL GHE 355?

Tocătorul acceptă atât deșeuri moi (coji, frunze, flori) cât și deșeuri dure (ramuri cu diametru până la 35 mm, resturi de gard viu).

Care este puterea electrică necesară pentru a utiliza GHE 355?

Aparatul funcționează pe o priză de 230 V ~ cu o putere absorbită de 2500 W (2000 W pentru versiunile GB/CH). Se recomandă un întrerupător de protecție de maxim 30 mA.

Cum se reglează sensul de rotație al cuțitelor?

Utilizați comutatorul de preselecție (2) pentru a alege între material dur și material moale. După modificare, așteptați 6 secunde înainte de a reporni. Verificați afișajul pe ecran.

Ce trebuie făcut în caz de blocare a unității de tăiere?

Opriți imediat motorul, deconectați cablul de alimentare, apoi demontați pâlnia de umplere pentru a îndepărta resturile blocate.

Care sunt dispozitivele de siguranță ale tocătorului?

Aparatul este echipat cu un dispozitiv de blocare a repornirii, o încuietoare a pâlniei, o frână de încetinire a motorului și capace de protecție (protecție anti-proiecții și clapetă de ejecție).

Cum se întrețin cuțitele de tocare?

Verificați uzura înainte de fiecare utilizare. Limitele de uzură sunt: 5 mm pentru cuțitul combinat, 40 mm lățime pentru cuțitele cu aripioare, 23 și 16 mm pentru cuțitele de tocare. Ascuțirea trebuie încredințată unui specialist (unghi de tăiere 30°).

Care este greutatea tocătorului și cum se transportă?

Greutatea este de 30 kg (29 kg în Elveția, 32 kg în Regatul Unit). Pentru a-l ridica, sunt necesare două persoane: una de mânerul superior, cealaltă de bara prelungirii de ejecție.

De ce nu pornește motorul?

Cauze posibile: declanșarea releului de suprasarcină (așteptați 10 min), lipsa alimentării, cablu sau ștecher defect, pâlnie închisă necorespunzător, disc port-cuțite blocat sau dispozitiv de blocare neresetat.

Se pot toca ramuri umede sau uscate?

Se recomandă tocarea deșeurilor proaspăt tăiate pentru un randament mai bun. Ramurile uscate cresc riscul de recul și sunt nerecomandate.

Cum se curăță și se depozitează tocătorul?

După fiecare utilizare, curățați fantele de aerisire și cuțitele cu o perie sau o cârpă umedă. Nu utilizați niciodată un aparat de curățat cu presiune înaltă. Depozitați aparatul într-o încăpere uscată, curată și la îndemâna copiilor.

MANUAL DE UTILIZARE GHE 355 STIHL

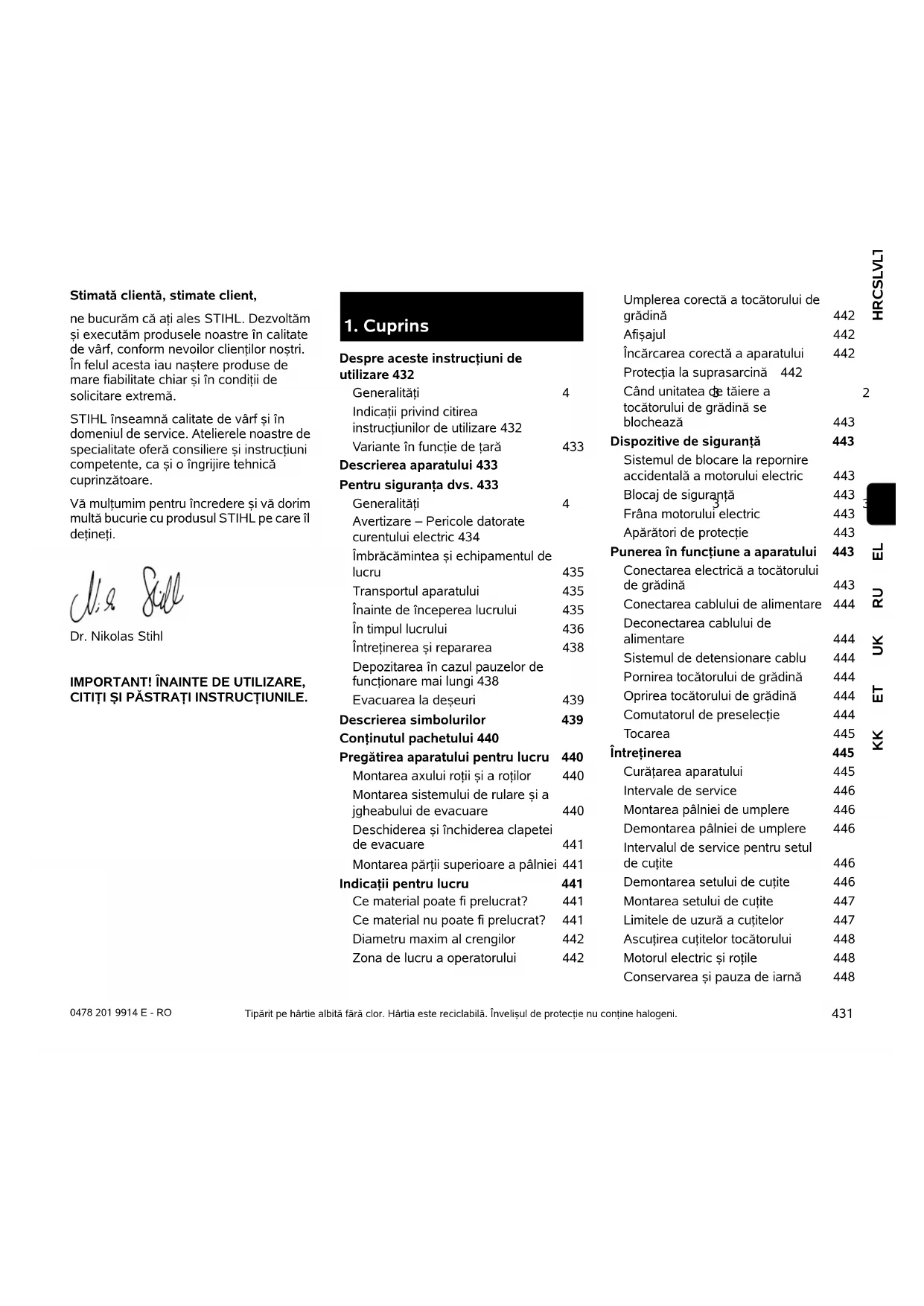

Stimată clientă, stimate client,

ne bucurăm că ați ales STIHL. Dezvoltăm și executăm produsele noastre în calitate de vârf, conform nevoilor clienților noștri. În felul acesta iau naștere produse de mare fiabilitate chiar și în condiții de solicitare extremă.

STIHL înseamnă calitate de vârf și în domeniul de service. Atelierele noastre de specialitate oferă consiliere și instrucțiuni competente, ca și o îngrijire tehnică cuprinzătoare.

Vă multumim pentru încredere și vă dorim multă bucurie cu produsul STIHL pe care îl dețineți.

Dr. Nikolas Stihl

IMPORTANT! ÎNAINTE DE UTILIZARE, CITITI ŞI PĂSTRATI INSTRUCTIUNILE.

1. Cuprins

Despre aceste instrucțiuni de utilizare 432

Generalități	4
Indicații privind citirea instructiunilor de utilizare 432
Variante în funcție de țară	433

Descrierea aparatului 433

Pentru siguranța dvs. 433

Generalități	4
Avertizare – Pericole datorate currentului electric 434
Îmbrăcămintea și echipamentul de lucru	435
Transportul aparatului	435
Înainte de începerea lucrului	435
În timpul lucrului	436
Întreținerea și repararea	438
Depozitarea în cazul pauzelor de funcționare mai lungi 438
Evacuarea la deșeuri	439

Descrierea simbolurilor 439

Continutul pachetului 440

Pregătirea aparatului pentru lucru	440
Montarea axului roții și a roților	440
Montarea sistemului de rulare și a jgheabului de evacuare	440
Deschiderea și închiderea clapetei de evacuare	441
Montarea părții superioare a pâlniei	441

Indicații pentru lucru 441

Ce material poate fi prelucrat?	441
Ce material nu poate fi prelucrat?	441
Diametru maxim al crengilor	442
Zona de lucru a operatorului	442

Umplerea corectă a tocătorului de grădină	442
Afișajul	442
Încărcarea corectă a aparatului	442
Protectția la suprasarcină 442
Când unitatea de tăiere a tocătorului de grădină se blochează	443

Dispositive de siguranță	443
Sistemul de blocare la repornire accidentală a motorului electric	443
Blocaj de siguranță	443
Frâna motorului electric	443
Apărători de protectie	443

Punerea în funcțiune a aparatului	443
Conectarea electrică a tocătorului de grădină	443
Conectarea cablului de alimentare	444
Deconectarea cablului de alimentare	444
Sistemul de detensionare cablu	444
Pornirea tocătorului de grădină	444
Oprirea tocătorului de grădină	444
Comutatorul de preselectie	444
Tocarea	445

Întreținerea	445
Curățarea aparatului	445
Intervale de service	446
Montarea pâlniei de umplere	446
Demontarea pâlniei de umplere	446
Intervalul de service pentru setul de cuțite	446
Demontarea setului de cuțite	446
Montarea setului de cuțite	447
Limitele de uzură a cuțitelor	447
Ascuțirea cuțitelor tocătorului	448
Motorul electric și roțile	448
Conservarea și pauza de iarnă	448

Transportul 448

Tragerea sau împingerea tocătorului de grădină	448
Ridicarea sau deplasarea tocătorului de grădină	448
Transportul tocătorului de grădină pe o suprafață de încărcare	449

Reducerea uzurii și evitarea deteriorărilor 449
Piese de schimb cerute mai frecvent 450

Protectia mediului 450
Evacuarea la deşeuri 450
Declaratia de conformitate 450

Declarația de conformitate UE tocătoare de grădină STIHL GHE 355.0, GHE 375.0 450

Specificații tehnice 451

REACH

451

Identificarea cauzelor defectiunilor 451

Planul de întreținere	452
Confirmare de predare	452
Confirmare de service	452

2. Despre aceste instrucțiuni de utilizare

2.1 Generalități

Aceste instrucțiuni de utilizare reprezintă un manual de operare original al producătorului, în sensul Directivei CE 2006/42/CE.

STIHL se preocupă permanent de dezvoltarea gamei sale de produse; din acest motiv, trebuie să ne rezervăm dreptul de a efectua modificări ale setului de livrare în ceea ce privește forma, tehnologia și dotările.

În consecință, nu se pot solicita daune sau alte pretenții pe baza datelor și figurilor din această broșură.

În aceste instrucțiuni de utilizare pot fi descrise modele care nu sunt disponibile în fiecare țară.

Aceste instrucțiuni de utilizare sunt protejate conform dreptului de autor. Toate drepturile rămân rezervate, în special dreptul de multiplicare, traducere și prelucrare cu sisteme electronice.

2.2 Indicații privind citirea instructiunilor de utilizare

Imaginile și textele descriu anumite operații.

Toate simbolurile aplicate pe aparat sunt explicate în aceste instrucțiuni de utilizare.

Direcția în care se privește:

Direcția privirii în timpul utilizării stânga și dreapta în instrucțiunile de utilizare: utilizatorul se află în spatele aparatului (poziția de lucru).

Trimiteri la capitole:

Cu ajutorul unei săgeți se face trimitere la capitole și subcapitole pentru mai multe detalii. Exemplul următor face trimitere la un capitol: (⇔ 4.)

Marcarea pasajelor de text:

Instrucțiunile descrise pot fi marcate în următoarele moduri.

Operatii care necesită intervenția utilizatorului:

- Se deşurubează şurubul (1) cu o şurubelniţă, se acționează maneta (2) ...

Enumerări de ordin general:

- Utilizarea produsului la manifestări sportive sau concursuri

Texte cu semnificatie suplimentară:

Pentru a le evidenția suplimentar în instructiunile de utilizare, pasajele de text cu semnificație suplimentară sunt marcate cu unul dintre simbolurile descrise în continuare.

Pericol!

Pericol de accidentare sau rănire gravă a persoanelor. Trebuie adoptat sau trebuie evitat un anumit comportament.

Avertizare!

Pericol de rănire a persoanelor. Printr-un anumit comportament se previn răniri posibile sau probabile.

Atentie!

Rănirile ușoare sau daunele materiale pot fi prevenite printr-un anumit comportament.

Indicatie

Informații pentru o mai bună folosire a aparatului și pentru prevenirea posibilelor greșeli de utilizare.

Texte cu trimitere la figuri:

Figurile care explică utilizarea aparatului le găsiți la începutul instrucțiunilor de utilizare.

Simbolul cameră foto servește la asocierea figurilor de pe paginile cu figuri cu pasajele de text corespunzătoare din instrucțiunile de utilizare.

2.3 Variante în funcție de țară

STIHL livrează aparatele cu ștechere și comutatoare diferite, în funcție de țara de destinație.

În imagini sunt reprezentate aparatele cu ștechere Euro; racordul la rețea al aparatelor cu alte tipuri de ștechere se face în același mod.

3. Descrierea aparatului

1 Aparat de bază
2 Parte inferioară pâlnie
3 Mâner de prindere
4 Parte superioară pâlnie
5 Şuruburi de închidere
6 Jgheab de evacuare
7 Picion tubular
8 Roată
9 Întrerupător
10 Sistem de detensionare
11 Štecher de rețea GHE 355
12 Štecher de rețea GHE 375
13 Etichetă cu caracteristici, cu numărul mașinii

4. Pentru siguranța dvs.

4.1 Generalități

În timpul lucrului cu aparatul se vor respecta neapărat următoarele instrucțiuni de prevenire a accidentelor.

Înaintea primei puneri în funcțiune, instrucțiunile de utilizare trebuie citite cu atenție și integral. Păstrați cu grijă

instrucțiunile de utilizare pentru a putea fi folosite ulterior.

Aceste măsuri de precauție sunt indispensabile pentru siguranța dvs., dar enumerarea lor nu este limitativă. Utilizați aparatul întotdeauna cu grijă și spirit de răspundere și aveți în vedere că utilizatorul aparatului este responsabil în cazul accidentării unor persoane sau al deteriorării bunurilor acestora.

Familiarizați-vă cu elementele de comandă și cu utilizarea aparatului.

Folosirea aparatului este permisă numai persoanelor care au citit instructiunile de utilizare și sunt familiarizate cu manevrarea acestuia. Înainte de prima punere în funcțiune, utilizatorul trebuie să se preocupe să-și însușească instrucțiunile practice și de specialitate. Utilizatorul va fi instruit de către vânzător sau de către un alt specialist asupra modului în care se lucrează în siguranță cu acest aparat.

Cu ocazia acestei instruiri, utilizatorul trebuie atenționat asupra faptului că, pentru utilizarea aparatului, este nevoie de atenție și concentrare deosebite.

Riscurile reziduale nu pot fi evitate, chiar și în cazul utilizării acestui aparat în mod corespunzător.

Pericol de moarte prin asfixiere! Pericol de asfixiere pentru copii dacă se joacă cu materialul de ambalare. Materialul de ambalare nu se va ține în niciun caz la îndemâna copiilor.

Aparatul, împreună cu toate accesorile atașate, poate fi transmis, respectiv împrumutat, numai unor persoane care au fost instruite sau sunt familiarizate în principiu cu acest model și cu utilizarea lui. Instructiunile de utilizare constituie parte integrantă a aparatului și trebuie să-l însoțească.

Asigurați-vă că utilizatorul este apt din punct de vedere fizic, senzorial și mental, să opereze și să lucreze cu aparatul. Dacă utilizatorul este doar partial apt din punct de vedere fizic, senzorial sau mental, utilizatorul are voie să lucreze cu aparatul doar sub supraveghere sau după ce a fost instruit de o persoană responsabilă.

Asigurați-vă că utilizatorul este major și a fost format profesional sub supraveghere, conform reglementărilor naționale.

Folosiți aparatul numai dacă sunteți odihnit și vă aflați într-o stare fizică și psihică bună. În cazul în care sănătatea vă este afectată, întrebați medicul dvs. dacă lucrul cu aparatul este oportun. După consumul de alcool, de droguri sau de medicamente care diminuează capacitatea de reacție, nu este permis lucrul cu acest aparat.

Aparatul este conceput pentru utilizare privată.

Atentie – pericol de accidentare!

Tocătoarele de grădină STIHL sunt adecvate pentru mărunțirea materialului cu crengi și a resturilor de plante. Nu este permisă o altă utilizare, aceasta putând fi periculoasă sau de natură a produce deteriorări aparatului.

Tocătorul de grădină nu poate fi folosit (enumerare incompletă):

– pentru alte materiale (de exemplu: sticlă, metal).

– pentru lucrări care nu sunt descrise în aceste instructiuni de utilizare.
– pentru producerea de alimente (de exemplu mărunțirea gheții, pregătirea decoctului).

Din motive de siguranță sunt interzise orice modificări ale aparatului, în afară de montarea competentă a accesorilor atestate de STIHL; în caz contrar se pierde garanția. Informații despre accesorile atestate obțineți de la distribuitorul autorizat STIHL.

Sunt interzise orice modificări aduse aparatului în scopul modificării puterii sau turației motorului cu ardere internă, respectiv ale motorului electric.

Nu este permisă transportarea cu aparatul a obiectelor, animalelor sau persoanelor, în special a copiilor.

La utilizarea în spații publice, parcuri, terenuri de sport, pe drumuri și în întreprinderi agricole și forestiere, sunt necesare măsuri sporite de precauție.

Nu dați drumul la aparat, decât dacă se află pe o suprafață plană și nu poate rula singur de pe aceasta.

4.2 Avertizare – Pericole datorate curentului electric

Atenție! Pericol de electrocutare!

Deosebit de importante din punct de vedere al siguranței electrice sunt cablul de rețea, ștecherul acestui cablu, întrerupătorul de pornire / oprire și cablul de alimentare. Pentru a nu se expune pericolului de electrocutare, nu este permisă utilizarea cablurilor de alimentare, prizelor și ștecherelor deteriorate sau care nu corespund normativelor.

Din acest motiv, cablurile de alimentare vor fi verificate periodic cu privire la semnele unei deteriorări sau îmbătrâniri (fragilitate).

Puneți aparatul în funcțiune numai așezat cu cablul de alimentare desfășurat.

În cazul utilizării unui tambur cu cablu, acesta trebuie complet desfășurat înainte de întrebuintare.

Nu utilizati niciodată un cablu prelungitor deteriorat. Înlocuiti astfel de cabluri defecte cu unele noi și nu efectuați reparații la cablurile prelungitoare.

În cazul în care cablul de rețea, respectiv cablul prelungitor, se defectează în timpul funcționării, acestea vor fi deconectate urgent de la alimentarea electrică. Nu se ating niciodată cablul de rețea, respectiv cablul prelungitor, dacă sunt deteriorate.

Aparatul nu poate fi utilizat în cazul în care cablurile de alimentare sunt deteriorate sau uzate. Verificați în special cablul de rețea în privința unor eventuale deteriorări sau îmbătrâniri.

Lucrările de întreținere și reparații la cablurile de rețea pot fi efectuate numai de personal de specialitate, special instruit.

Pericol de electrocutare!

Un cablu de alimentare deteriorat nu se va conecta la priză și nu se va atinge înainte de a fi deconectat de la priză.

Atingeți unitatea de tăiere (cuțitul) numai după ce aparatul este deconectat de la rețea.

Asigurati-vă întotdeauna de protecția suficientă prin siguranțe a cablurilor de rețea utilizate.

Nu lucrați pe timp de ploaie sau în mediu umed.

Se vor folosi exclusiv cabluri prelungitoare cu protectie la umezeală pentru uz în

exterior, adecvate pentru utilizarea cu acest aparat ( 10.).

Cablul de alimentare se va decupla tinând de priză și de ștecher, nu trăgând direct de cablu.

Nu lăsați aparatul neprotejat în ploaie.

Dacă aparatul este cuplat la un generator electric, trebuie avut în vedere că, datorită variațiilor de tensiune, el se poate defecta.

Aparatul se va conecta numai la o priză care dispune de un releu diferențial de protectie, cu un curent de declanșare de cel mult 30 mA. Indicații mai amănunțite vă va oferi electricianul.

4.3 Îmbrăcămintea și echipamentul de lucru

Purtați întotdeauna în timpul lucrului încălțăminte rezistentă, cu talpă aderentă. Nu lucrați descălțat sau încălțat, de exemplu, cu sandale.

Purtați întotdeauna mănuși de protecție din piele cu manșetă închisă în timpul lucrului și în special în timpul lucrărilor de întreținere și la transportul aparatului.

În timpul lucrului, purtați întotdeauna ochelari de protecție și antifoane. Purtați aceste articole pe întreaga perioadă a lucrului.

La lucrul cu aparatul trebuie purtată îmbrăcăminte adecvată și strânsă pe corp, respectiv salopetă, nu halat de lucru. în timpul lucrului cu aparatul, nu purtați fular, cravată, bijuterii și nici panglici, șireturi sau alte piese de îmbrăcăminte care se depărtează de corp.

Pe întreaga perioadă a lucrului și în timpul tuturor lucrărilor efectuate la aparat, părul lung trebuie protejat și asigurat (batic, șapcă etc.).

4.4 Transportul aparatului

Lucrați numai cu mănuși de protecție (⇔ 4.3) pentru a evita rănirea la atingerea pieselor ascuțite sau fierbinți ale aparatului.

Nu transportați aparatul cu motorul electric în funcțiune. Înainte de transport opritii motorul electric, așteptați să se oprească cuțitele și scoateți ștecherul din priză.

Aparatul se va transporta numai cu motorul electric răcit.

Transportați aparatul numai cu pâlnia de umplere montată conform instrucțiunilor. Pericol de accidentare din cauza cuțitelor neacoperite!

Aveți în vedere greutatea aparatului, în special în cazul răsturnării pe o parte.

Folosiți dispositive adecvate de încărcare (rampe de încărcare, dispositive de ridicare).

Asigurați aparatul pe suprafața de încărcare cu elemente de fixare dimensionate corespunzător (chingi, cabluri etc.), în punctele de fixare indicate în aceste instrucțiunile de utilizare. (⇔ 12.3)

Împingeți sau trageți aparatul numai la pas. Nu îl remorcați!

La transportul aparatului, aveți în vedere reglementările legale din zonă, în special cele referitoare la asigurarea încărcăturii și la transportul obiectelor pe suprafețe de încărcare.

4.5 Înainte de începerea lucrului

Asigurați-vă că aparatul va fi folosit numai de către persoane care cunosc instrucțiunile de utilizare.

Respectați reglementările locale referitoare la orele de utilizare a aparatelor de grădină acționate cu motor cu ardere internă, respectiv cu motor electric.

Înainte de utilizarea aparatului, se vor înlocui toate piesele defecte precum și cele uzate complet sau deteriorate. Etichetele referitoare la pericole și la avertizări de pe aparat care sunt deteriorate sau care au devenit ilizibile vor fi înlocuite. Distribuitorul dvs. STIHL vă poate pune la dispoziție etichete și toate celelalte piese de schimb.

Pericol de accidentare!

Piesele uzate sau deteriorate (de exemplu, cuțitele tocite) pot afecta siguranța aparatului și pot cauza răniri ale utilizatorului.

Înainte de punerea în funcțiune, trebuie să se verifice și să se asigure următoarele aspecte:

• Aparatul să fie în stare sigură de funcționare. Aceasta înseamnă că toate apărătorile și dispozitivele de protecție se află la locul lor și sunt în stare perfectă.
  – Racordul electric să fie conectat la o priză instalată conform reglementărilor.
• Izolația cablului de alimentare și a cablului prelungitor, ștecherul și cuplorul să fie în stare corespunzătoare.
  – Întregul aparat (carcasa motorului electric, dispozitivele de protecție, elementele de fixare, cuțitele, axul cuțitelor, discurile de tăiere etc.) să nu fie uzate sau deteriorate.
  – în aparat nu a rămas material de tocat și pâlnia de umplere este goală.
• Toate şuruburile, piulițele și celelalte elemente de fixare să fie montate, respectiv să fie bine strânse. Înainte de punerea în funcțiune, se vor strânge bine şuruburile și piulițele slăbite (se va respecta cuplul de rotație).
• Comutatorul de preselectie să fie în poziția corespunzătoare tipului de material de tocat (material dur sau moale).

Pericol de accidentare! Setarea tipului de material de tocat determină direcția de rotație a cuțitelor. Dacă setarea este incorrectă, utilizatorul poate fi grav rănit din cauza ricoșării materialului de tocat.

Utilizați aparatul numai în aer liber și nu în apropierea unui perete sau a altui obiect rigid, pentru a diminua pericolul de accidentare sau de producere a pagubelor materiale (limitarea posibilității utilizatorului de a se feri, spargere de geamuri, zgârieturi la autovehicule etc.)

Aparatul trebuie așezat într-o poziție sigură, pe o suprafață orizontală și solidă. Nu utilizați aparatul pe o suprafață pavată sau pe care este presărat pietriș, deoarece materialul aruncat în afară sau ridicat în vârtej poate provoca răniri.

Înainte de fiecare punere în funcțiune, se va verifica dacă aparatul este închis conform instructiunilor. (⇒ 11.3)

Familiarizați-vă cu întrerupătorul de pornire / oprire, pentru a putea reacționa rapid și corect în situații de urgență.

Dispozitivul de protecție împotriva stropirii din pâlnia de alimentare trebuie să acopere orificiul pentru umplere și trebuie să fie intact – schimbați dispozitivul de protecție împotriva stropirii dacă este defect.

Pericol de accidentare!

Puneți aparatul în funcțiune numai în stare montată corespunzător. Dacă unele piese lipsesc de pe aparat (de exemplu roți), nu se mai păstrează distanțele de siguranță prescrise iar aparatul poate avea o stabilitate micșorată.

Înainte de fiecare pornire, se va verifica vizual dacă aparatul se află în stare corespunzătoare instrucțiunilor!

Stare corespunzătoare instrucțiunilor înseamnă că aparatul este asamblat complet, în special că:

• partea superioară a pâlniei este montată pe partea inferioară a acesteia;
  – pâlnia de alimentare este montată pe aparatul de bază și ambele şuruburi de închidere sunt strânse bine,
  – suportul de roată este complet montat,
• ambele roți sunt montate;
  – toate dispozitivele de protecție (jgheabul de evacuare, dispozitivul de protecție împotriva stropirii etc.) trebuie să fie montate și în bună stare;
• unitatea de tăiere (discul de tăiere) este montat;
• to a t e cu titele sunt montate confor instrucțiunilor.

Dispozitivele de cuplare și de siguranță montate pe aparat nu trebuie îndepărtate sau dezactivate.

Verificați vizual dacă discul de tăiere nu prezintă defecte sau deformări și, dacă este cazul, schimbați-l.

4.6 în timpul lucrului

Nu lucrați niciodată dacă în zona periculoasă se află animale sau persoane, în special copii.

Nu utilizati aparatul pe ploaie, pe furtună și, în special, atunci când există pericol de trăsnet.

Când solul este umed, există pericol mărit de accidentare datorită stabilității reduce. Trebuie lucrat cu deosebită atenție pentru a preveni alunecarea. Dacă este posibil, evitați utilizarea aparatului când solul este umed.

Lucrați numai la lumina zilei sau la o lumină artificială suficient de intensă.

Zona de lucru trebuie menținută în ordine și curățenie pe toată durata lucrului. Se vor îndepărta obiectele ce prezintă pericol de împiedicare, cum ar fi pietre, crengi, cabluri etc.

Suprafața pe care stă operatorul nu trebuie să se afle la un nivel mai ridicat decât cea pe care se află aparatul.

Pornirea:

Înainte de pornire, aduceți aparatul într-o poziție sigură și așezați-l vertical. Aparatul nu poate fi pus în funcțiune în niciun caz culcat.

Porniti aparatul cu atenție, conform indicațiilor din capitolul „Punerea în funcțiune a aparatului”. (⇒ 10.5)

Nu stați în fața deschiderii de evacuare la pornirea motorului cu ardere internă, respectiv a motorului electric. La pornire, în tocătorul de grădină nu trebuie să se afle material de tocat. Materialul de tocat ar putea fi aruncat în afară și ar putea produce accidente.

Aparatul nu trebuie înclinat la pornire.

Se vor evita pornirile repetate într-un interval scurt, în special „joaca” la întrerupătorul de pornire- / oprire. Pericol de supraîncălzire a motorului electric!

La pornirea acestui aparat, datorită variațiilor de tensiune provocate în cazul unor condiții nefavorabile ale rețelei

electrice, pot fi perturbate alte aparate legate pe același circuit electric. În acest caz, se vor lua măsuri adecvate (de exemplu conectarea la alt circuit electric decât cel al aparatului afectat, utilizarea aparatului pe un circuit electric cu o impedanță mai mică).

Utilizarea în regim de lucru:

Pericol de accidentare!

Nu duceți niciodată mâinile sau picioarele peste, sub sau către piesele care se rotesc.

În timpul funcționării aparatului, nu țineți niciodată fața sau alte părți ale corpului deasupra pâlniei de umplere sau în fața orificiului de evacuare. Păstrați întotdeauna o distanță corespunzătoare a capului și corpului față de deschiderea de umplere.

Nu introduceți niciodată mâinile, alte părți ale corpului sau îmbrăcămintea în pâlnia de umplere sau în canalul de

evacuare. Există un pericol major de accidentare pentru ochi, față, degete, mâini etc.

Aveți grijă întotdeauna să vă păstrați echilibrul și să aveți o poziție stabilă. Nu vă aplecați înainte.

Nu este permisă manevrarea protectorului împotriva stropirii (de exemplu îndepărtarea, rabatarea în sus, prinderea, deteriorarea) în timpul funcționării.

La umplerea cu material, utilizatorul trebuie să stea în zona descrisă de lucru a operatorului. Rămâneți pe întreaga durată a lucrului în zona de lucru și în nici un caz în zona de evacuare. (⇔ 8.4)

Pericol de accidentare!

În timpul funcționării, materialul de tocat poate fi aruncat înapoi în sus. Utilizatorul poate fi grav rănit la nivelul feței, al ochilor și al măinilor. Prin urmare, purtați ochelari de protecție și mănuși de protecție (⇒ 4.3) și feriți capul din dreptul orificiului de umplere.

Nu răsturnați niciodată aparatul în timp ce motorul cu ardere internă, respectiv motorul electric funcționează.

Dacă aparatul se răstoarnă în timpul funcționării, opriți imediat motorul electric și scoateți din priză ștecherul cablului de alimentare.

Dacă schimbați tipul de material de tocat în timp ce lucrați cu aparatul, opriți aparatul și așteptați până când se opresc cuțitele. Apoi setați comutatorul de preselectie pe tipul de material modificat (material dur sau material moale).

După actionarea comutatorului de preselectie în timpul funcționării, o nouă pornire este posibilă numai după 6 secunde.

Pericol de accidentare!

La umplerea tocătorului de grădină cu crengi, se pot produce aruncări înapoi. Utilizatorul poate fi grav rănit de materialul de tocat aruncat înapoi. Purtați mănuși și ochelari de (⇔ 4.3) protectie!

Aveți grijă ca materialul de tocat să nu se blocheze în jgheabul de evacuare deoarece acest lucru duce la scăderea calității operației de tocare sau la aruncarea înapoi în afară a materialului.

La umplerea tocătorului cu material, se va avea grijă, în special, ca în camera de tocare să nu ajungă diverse corpuri străine, precum piese metalice, pietre, mase plastice, sticlă și altele, deoarece acestea pot produce deteriorări sau aruncări înapoi în afară a materialelor din pâlnia de umplere.

Pericol de accidentare!

Utilizatorul poate fi grav rănit de materialul de tocat și de corpurile străine aruncate înapoi. Feriți aparatul de corpurile străine și îndepărtați imediat obiectele care înfundă evacuarea.

Aveți în vedere că scula de tăiere continuă să se rotească mai multe secunde până la oprirea definitivă.

Opriți motorul electric, scoateți ștecherul din priză și lăsați toate sculele aflate încă în mișcare de rotație să se oprească complet,

– înainte de a pleca de lângă aparat, respectiv când aparatul rămâne nesupravegheat,
- înainte de a muta, a ridica, a deplasa, a bascula, a împinge sau a trage aparatul,
– înainte de a desface şuruburile de închidere şi a deschide aparatul,
– înainte de a transporta aparatul,
– înainte de a înlătura blocaje sau înfundări la unitatea de tăiere, în pâlnia de umplere sau în canalul de evacuare,
– înainte de a executa lucrări la discul de tăiere,
– înainte de a verifica sau curăța aparatul sau înainte de a efectua alte lucrări pe acesta.

Dacă în scula de tăiere ajung corpuri străine, dacă aparatul produce zgomote neobișnuite sau dacă vibrează, opriți

imediat motorul electric și lăsați aparatul să se oprească. Scoateți ștecherul din priză, îndepăratați pâlnia de umplere și efectuați următoarele operații:

• Verificați aparatul, îndeosebi unitatea de tăiere (cuțit, discul de tăiere, portcuțit, șurub cuțit, inel de fixare), cu privire la eventuale deteriorări și apelați pentru reparațiile necesare la un specialist, înainte de a reporni aparatul și de a lucra din nou cu el.
• Verificați dacă toate piesele unității de tăiere sunt bine strânse; dacă este cazul, strângeți șuruburile (atenție la cuplurile de strângere).
• Apelați la un specialist pentru înlocuirea sau repararea pieselor deteriorate; piesele de schimb trebuie să prezinte aceleași caracteristici.

4.7 Întreținerea și repararea

Înainte de începerea lucrărilor de întreținere (curățare, reparații etc.), înaintea verificării eventualelor defectiuni ale

cablului de alimentare sau înaintea descurcării acestuia, aparatul se va așeza pe o suprafață stabilă și plană, se va opri motorul electric și se va scoate ștecherul din priză.

Înaintea tuturor lucrărilor de întreținere, se va lăsa aparatul să se răcească timp de cca. 5 minute.

Cablul de rețea trebuie reparat sau înlocuit numai de electricieni autorizați.

Înaintea întreținerii sculei de tăiere, se va avea în vedere că aceasta se poate roti în continuare chiar dacă există un dispozitiv de blocare și chiar dacă alimentarea electrică este decuplată.

Dacă, pentru lucrări de întreținere, se demontează componente sau dispositive de protecție, acestea trebuie neapărat montate la loc în mod corect după finalizarea respectivelor lucrări.

Curățarea:

După utilizare, întregul aparat trebuie curățat cu atenție. (⇒ 11.1)

Nu utilizati în nici un caz echipamente de curățat la înaltă presiune și nu curățați aparatul sub apă curentă (de exemplu, cu un furtun de stropit grădina).

Nu utilizati detergenti corozivi. Acești detergenti pot deteriora piesele din material plastic și din metal, fapt care poate influența funcționarea sigură a aparatului dvs. STIHL.

Lucrări de întreținere:

Trebuie efectuate numai acele lucrări de întreținere care sunt descrise în aceste instrucțiuni de utilizare; pentru toate celelalte lucrări trebuie să se apeleze la distribuitorul de specialitate. În cazul în care vă lipsesc cunoștințele sau mijloacele auxiliare necesare, adresați-vă întotdeauna unui distribuitor de specialitate.

STIHL recomandă efectuarea de lucrări de întreținere și reparație numai de către distribuitorii autorizați STIHL.

Distribuitorii autorizați STIHL sunt instruiti în permanență și dispun de informațiile tehnice necesare.

Utilizați numai scule, accesorii sau aparate atașabile atestate de STIHL pentru acest aparat sau piese echivalente din punct de vedere tehnic deoarece, în caz contrar, există pericol de accidente cu periclitarea persoanelor sau cu deteriorări ale aparatului. Dacă aveți probleme sau întrebări, adresați-vă unui distribuitor autorizat.

Sculele, accesoriiile și piesele de schimb originale STIHL sunt adaptate optim la aparat și la cerințele utilizatorului. Piesele de schimb originale STIHL pot fi recunoscute după numărul de piesă de schimb STIHL, după marcajul STIHL și, de asemenea, după marcajul caracteristic pieselor de schimb STIHL. Pe componentele mici, poate fi găsit numai marcajul.

Mențineți întotdeauna curate și lizibile etichetele autocolante de avertizare și indicatoare. Etichetele autocolante deteriorate sau pierdute trebuie înlocuite cu plăcuțe noi, originale, de la distribuitorul dvs. STIHL autorizat. Dacă o componentă este înlocuită cu una nouă, asigurați-vă că noua componentă este prevăzută cu aceeași etichetă autocolantă.

La unitatea de tăiere se va lucra numai cu mănuși de protecție ( 4.3) și cu o deosebită atenție.

Păstrați toate piulițele, bolțurile și șuruburile bine strânse, în special toate șuruburile unității de tăiere, pentru ca aparatul să se afle într-o stare de funcționare sigură.

Verificați cu regularitate întregul aparat, mai ales înaintea depozitării (de ex. înainte de pauza de iarnă), în ceea ce privește eventuale uzuri sau deteriorări. Din motive de siguranță, înlocuți imediat componentele uzate sau deteriorate, astfel încât aparatul să se afle întotdeauna într-o stare sigură de funcționare.

4.8 Depozitarea în cazul pauzelor de functionare mai lungi

Înaintea depunerii într-o încăpere închisă, lăsați aparatul să se răcească cca. 5 minute.

Asigurați-vă că aparatul este protejat împotriva utilizării neautorizate (de exemplu de către copii).

Înaintea depozitării (de ex. pentru pauza de iarnă), aparatul se va curăța temeinic.

Depozitați aparatul în stare sigură de funcționare.

Situati aparatul pe o suprafață plană astfel încât să nu poată rula accidental de pe aceasta.

Depozitați tocătorul de grădină numai cu pâlnia de umplere montată.

Pericol de rănire din cauza cuțitelor neacoperite!

4.9 Evacuarea la deşeuri

Deşeurile pot afecta negativ oamenii, animalele și mediul înconjurător și, din acest motiv, trebuie evacuate în mod corespunzător.

Adresați-vă unui centru de reciclare sau distribuitorului dvs. pentru a afla cum trebuie evacuate la deșeuri în mod corespunzător materialele respective. STIHL recomandă distribuitorii autorizați STIHL.

Luați măsurile necesare pentru ca un aparat scos definitiv din uz să fie evacuat la deșeuri conform reglementărilor în vigoare. Faceți aparatul inutilizabil înainte de a-l preda la centrul de deșeuri. Pentru a evita accidentele, îndepărtați în primul rând cablul de rețea, respectiv cablul de alimentare a motorului electric.

5. Descrierea simbolurilor

Atentie!

Înaintea punerii în funcțiune, citiți instrucțiunile de utilizare.

Pericol de accidentare!

Nu permiteți altor persoane accesul în zona de pericol.

Pericol de accidentare!

Scule aflate în mișcare! Nu introduceți mâinile și picioarele în deschideri în timp ce aparatul funcționează.

Pericol de accidentare!

Înainte de a lucra la scula de tăiere, înaintea lucrărilor de întreținere și curățare, Înainte de a verifica dacă există deteriorări la cablul de alimentare sau dacă acesta este încurcat și înainte de a părăsi aparatul, se va opri motorul electric și se va scoate cablul de rețea din aparat.

Pericol de accidentare!

Crengile și materialul tocat respinse pot străpunge mâinile sau degetele.

A se purta antifoane.

Purtați mănuși de protectie.

A nu se lucra pe timp de ploaie sau în mediu umed.

Pericol de accidentare!

Scula de tăiere continuă mișcarea din inerție.

Așteptați până când scula de tăiere se oprește complet.

Pericol de accidentare!

Nu urcati pe aparat.

Pericol de accidentare!

Nu introduceți niciodată mâinile, alte părți ale corpului sau îmbrăcămintea în pâlnia de umplere sau în canalul de evacuare.

Pericol de accidentare!

Introduceți materialul de tocat numai prin partea stângă.

Atunci când preselectați materialul de tocat dur, introduceți materialul de tocat prin partea stângă. Urmați instrucțiunile de utilizare.

Pericol de accidentare!

Pericol de recul al materialului tocat. Alte persoane vor fi ținute la distanță de zona de pericol. Distanța minimă 15 m.

Preselectarea de material dur pentru tocarea crengilor de copaci și a resturilor de la garduri vii, precum și a materialului cu crengi groase și ramificate.

Preselectie Material moale pentru tocarea reziduurilor vegetale organice, cum ar fi resturile de fructe și legume, resturi de flori, frunze etc.

După acționarea comutatorului de preselectie în timpul funcționării, o nouă pornire este posibilă numai după 6 secunde.

6. Continutul pachetului

Poz. Denumire Buc.

A Aparat de bază cu parte inferioară pâlnie 1

B Parte superioară pâlnie 1

C Ax roată 1

D Suport roată 1

E Opritor roată 2

F Şurub M6 x 55 2

G Piuliță hexagonală 2

H Roată 2

I Capac de roată 2

J Buşon roată 2

K Štift de prindere 2

L Şurub autofiletant P6 x 50 2

M Clapetă de evacuare 1

N Prelungitor evacuare 1

O Riglă 1

P Bolt 2

Q Şurub cu cap Torx P5 x 20 3

R \$urub cu cap Torx P5 x 10 2

S Şurub de siguranță 3

T Sculă pentru montaj 1

• Instructiuni de utilizare 1

7. Pregătirea aparatului pentru lucru

Se va evita deteriorarea aparatului!

Pentru a evita deteriorarea aparatului, trebuie respectate strict toate cuplurile de strângere indicate în capitolul "Pregătirea aparatului pentru lucru", care urmează.

7.1 Montarea axului roții și a roților

• Se montează axul roții (C) cu opritoarele de roată (E), șuruburile (F) și piulițele hexagonale (G) pe suportul de roată (D), după care se înșurubează cu scula de montaj (T) (4 - 6 Nm).
• Se introduce roata (H) pe axul roții montat.
• Se introduce buşonul (J) al roții și se fixează prin baterea știftului de prindere (K).
• Se montează capacul de roată (I).
• Se repetă operația pe partea cealaltă.

7.2 Montarea sistemului de rulare şi a jgheabului de evacuare

1 Montarea prelungitorului de evacuare

- Se așează aparatul de bază (A), ca în figură, pe o bucată de lemn de cca. 15-20 cm înălțime.

• Se prinde prelungitorul de evacuare (N) cu cârligele (1) din spate în orificiile (2) de pe aparatul de bază (A) și se rotește în jos în așa fel, încât partea din față a aparatului de bază să intre exact în deschiderea prelungitorului de evacuare.
• Se înșurubează șuruburile (R) în bosajele cârligelor (1) (1 - 2 Nm).

2 Montarea sistemului de rulare

• Se introduce la maximum sistemul de rulare cu ambele suporturi (3) în ghidajele aparatului de bază (4).
• Se apasă suportul de roată cu îndoitura (5) în degajarea de pe prelungitorul de evacuare (6).
• Se introduc şuruburile (L) prin orificiile din suporturile de roată (7) şi se strâng (3 - 4 Nm).

3 Montarea riglei

Îndoitura suportului de roată (5) trebuie să se plaseze exact în degajările prelungitorului de evacuare (6).

• Se așează rigla (O) și se strâng șuruburile (Q) (1 - 2 Nm).
• Se aduce aparatul în poziție verticală.

4 Montarea clapetei de evacuare

- Se așează clapeta de evacuare (M) și se introduce bolțul (P) (eventual se utilizează un ciocan din plastic). La așezare se va avea în vedere ca aripioarele (8) să fie dispuse la stânga și dreapta în partea interioară a clapetei de evacuare, respectiv exact în crestătura de ghidare al prelungitorului de evacuare (9).

7.3 Deschiderea și închiderea clapetei de evacuare

Deschiderea clapetei de evacuare:

- Pentru a mărunți, deschideți clapeta de evacuare (1) în sus și glisați până la blocare clema de închidere (2) în prelungirea sistemului de evacuare.

Închiderea clapetei de evacuare:

- Pentru transport sau pentru a economisi spațiu la depozitare, ridicăți ușor clema de închidere (2) și rabatați în jos clapeta de evacuare (1).

7.4 Montarea părții superioare a pâlniei

Pâlnia poate fi montată numai de către un distribuitor autorizat, cu scule speciale. STIHL recomandă distribuitoriilor autorizați STIHL.

• Se poziționează partea superioară (B) a pâlniei pe partea inferioară (1) a acesteia.
• Se rabate în sus și se ține în această poziție protectorul împotriva stropirii (2).
• Se înșurubează șuruburile (S).

8. Indicații pentru lucru

8.1 Ce material poate fi prelucrat?

Cu ajutorul tocătorului de grădină GHE 355 poate fi prelucrat atât material moale, cât și material dur.

Material moale:

Resturi organice de plante, cum ar fi resturile de fructe și legume, resturi de flori, frunziș, etc.

Material dur:

Crengi de pomi sau resturi de la garduri vii, precum și material cu crengi puternic ramificate.

Crengile de arbori și resturile de la garduri vii trebuie prelucrate imediat după tăiere, deoarece productivitatea tocării este mai ridicată la materialele de tocat proaspete, față de materialele de tocat uscate sau umede. Prelucrarea materialului de tocat uscat crește riscul de recul. Utilizatorul poate fi grav rănit de crengile care sunt aruncate înapoi.

Pericol de accidentare!

La tocarea materialelor dure, respectați setarea corectă a materialului de tocat de pe unitatea ( 10.7). Setarea tipului de material de tocat determină direcția de rotație a cuțitelor. Dacă setarea este incorrectă, utilizatorul poate fi grav rănit din cauza ricoșării materialului de tocat.

8.2 Ce material nu poate fi prelucrat?

Pietrele, sticla, piesele metalice (sârme, cuie, ...) sau piese din material plastic nu trebuie să pătrundă în tocătorul de grădină.

O regulă de bază:

Nici materialele care nu servesc la prepararea compostului nu trebuie prelucrate cu tocătorul de grădină.

8.3 Diametru maxim al crengilor

Diametrul maxim al crengilor

GHE 355: 35 mm

GHE 375: 40 mm

Atentie!

Dacă se introduc în același timp mai multe crengi subțiri, suma diametrelor crengilor individuale nu trebuie să depășească diametrul maxim prevăzut pentru o creangă.

Cea mai bună performanță de tocare se obține cu resturi de copaci și gard viu proaspăt tăiate.

8.4 Zona de lucru a operatorului

Din motive de siguranță, pe întreaga perioadă a lucrului, operatorul trebuie să se afle numai în zona de permisă (suprafața gri).

Pentru a nu fi lovit de materialul tocat aruncat înapoi, se recomandă staționarea ușor laterală față de tocător, nu direct în spatele acestuia (suprafața hașurată A).

8.5 Umplerea corectă a tocătorului de grădină

Pericol de accidentare!

Mecanismul cuțitelor, poziționat oblic, poate arunca înapoi crengile! Utilizatorul poate fi grav rănit de materialul cu crengi aruncat înapoi. Pentru a evita accidentările cauzate de reculuri, tocătorul de grădină trebuie umplut corect. Când tocătorul de grădină este umplut din spate (adică utilizatorul se află în zona de lucru) ( 8.4), atunci crengile se vor așeza puțin oblic și se vor dirija corespunzător simbolului (1) de pe peretele stâng al pălniei până la mecanismul cu cuțite.

La umplerea tocătorului, se va respecta diametrul maxim al crengilor. Se taie crengile puternic ramificate și se înlătură lăstarii laterali. Deschiderea mare pentru umplere se folosește numai pentru a prelua mai ușor crengile puternic ramificate.

8.6 Afişajul

Simbolul reprezentat pe afișaj are sens numai dacă motorul electric este pornit. De aceea, înainte de verificarea afișajului, tocătorul de grădină trebuie pornit. (⇒ 10.5)

După pornirea tocătorului de grădină, pe afișajul (1) se indică materialul de tocat prelucrat prin următoarele simboluri:

Crengi de pomi sau resturi de la garduri vii, precum și material cu crengi puternic ramificate.

Resturi organice de plante, cum ar fi resturile de fructe și legume, resturi de flori, frunziș, etc.

8.7 încărcarea corectă a aparatului

Motorul electric, respectiv motorul cu ardere internă al tocătorului de grădină poate fi solicitat în sarcină până la nivelul la care turația nu scade sensibil. Umpleți întotdeauna tocătorul de grădină în mod continuu și uniform. Dacă turația scade în timpul lucrului cu tocătorul de grădină, opriți umplerea pentru a reduce încărcarea motorului electric, respectiv a motorului cu ardere internă.

8.8 Protecția la suprasarcină

Dacă, în timpul lucrului, apare o supraîncărcare a motorului electric, protecția termică la suprasarcină încorporată oprește automat motorul electric.

După o perioadă de răcire de cca. 10 minute, tocătorul de grădină poate fi pus din nou în funcțiune. În cazul unor declanșări frecvente ale protecției la suprasarcină, pot exista următoarele cauze:

– cablu de alimentare necorespunzător (⇒ 10.1)
– supraîncărcare a rețelei electrice

– aparat supraîncărcat din cauza unei cantități prea mari de material de tocat sau din cauza cuțitelor tocite

8.9 Când unitatea de tăiere a tocătorului de grădină se blochează

Dacă unitatea de tăiere a tocătorului de grădină se blochează în timpul tocării, opriți imediat motorul electric și scoateți cablul de rețea din priză. După aceasta, scoateți pâlnia de umplere și remediați cauza defectiunii.

9. Dispositive de siguranță

9.1 Sistemul de blocare la repornire accidentală a motorului electric

Aparatul poate fi pornit numai cu ajutorul întrerupătorului, nu prin introducerea în priză a cablului de alimentare.

9.2 Blocaj de siguranță

Motorul electric, respectiv scula de tocare, trebuie puse în funcțiune numai după ce pâlnia de umplere a fost corect închisă. La slăbirea șurubului de închidere din dreapta (privind aparatul din față) în timpul funcționării, alimentarea motorului electric se întrerupe automat și scula de tocare se oprește după câteva secunde.

9.3 Frâna motorului electric

Frâna motorului electric scurtează la câteva secunde durata mișcării inerțiale din momentul comenzii de oprire până la oprirea completă a cuțitelor.

9.4 Apărători de protectie

Tocătorul de grădină este dotat cu apărători de protectie în zonele de umplere și de evacuare. Aceste zone sunt: întreaga pâlnie de umplere cu partea superioară a acesteia și cu apărătoarea împotriva stropirii, prelungitorul de evacuare precum și clapeta de evacuare.

Apărătorile de protectie asigură distanța optimă față de cuțite în timpul tocării.

10. Punerea în funcțiune a aparatului

Pericol de accidentare!

Înainte de punerea în funcțiune a tocătorului de grădină, citiți cu atenție capitolul „Pentru siguranța dumneavoastră” (⇒ 4.) și respectați toate indicațiile de siguranță.

- Porniți motorul electric în modul descris în instructiunile de utilizare. (⇒ 10.5)

10.1 Conectarea electrică a tocătorului de grădină

Pericol de accidentare!

Se vor avea în vedere indicațiile din capitolul „Avertizare – Pericole datorate curentului electric” (⇔ 4.2).

În varianta pentru Marea Britanie, tocătorul de grădină este dotat cu un cablu de alimentare cu o lungime de 10 m și cu un ștecher special.

În acest stecher pentru Marea Britanie este integrată o siguranță.

Tensiunea rețelei și tensiunea de lucru trebuie să fie identice (a se vedea eticheta cu caracteristici).

Cablul de rețea trebuie asigurat în mod suficient. (⇔ 17.)

Pentru alimentare trebuie utilizate numai cabluri de alimentare care nu sunt mai ușoare decât cablurile cu izolație din cauciuc conform

H07 RN-F DIN/VDE 0282.

Prizele și ștecherele trebuie protejate la stropi de apă. Cablurile de prelungire inadecvate pot produce pierderi de putere și defectarea motorului electric.

Secțiunea minimă a cablului de rețea trebuie să fie de 3 x 1,5 mm² la o lungime de până la 25 m, respectiv 3 x 2,5 mm² la o lungime de până la 50 m.

Cuplajele cablului de rețea trebuie să fie din cauciuc sau îmbrăcate în cauciuc și trebuie să corespundă standardului DIN/VDE 0620.

Acest aparat este prevăzut să funcționeze la o rețea de alimentare electrică cu o impedanță a sistemului Z_max la punctul de alimentare (branșamentul locuinței) de maximum 0,435 Ohmi (la 50 Hz).

Utilizatorul se va asigura că aparatul va fi folosit numai într-o rețea care îndeplinește aceste condiții. Dacă este necesar, se pot solicita informații referitoare la impedanța rețelei la întreprinderea locală de furnizare a energiei electrice.

Mai multe detalii privind racordul la rețea vă poate oferi electricianul instalator.

10.2 Conectarea cablului de alimentare

La alegerea cablului de alimentare, tineți cont de toate punctele capitolului „Alimentarea electrică a aparatului” (⇒ 10.1).

GHE 355:

- Se introduce cuplajul cablului de alimentare în ștecherul de rețea (1) cu 3 contacte al aparatului.

GHE 375:

- Se introduce cuplajul cablului de alimentare în ștecherul de rețea (2) cu 5 contacte al aparatului.

10.3 Deconectarea cablului de alimentare

Deconectarea cablului de alimentare se face trăgând numai de ștecher. Nu se trage niciodată de cablu.

În cazul în care cablul de alimentare a tocătorului de grădină se deconectează în timpul funcționării tocătorului, acesta din urmă poate fi repornit numai după o durată de temporizare de 12 secunde.

10.4 Sistemul de detensionare cablu

În timpul lucrului, sistemul de detensionare a cablului împiedică o decuplare nedorită a cablului de alimentare și astfel o eventuală deteriorare

a racordului de alimentare de pe aparat. De aceea, cablul de alimentare trebuie introdus prin sistemul de detensionare.

Prinderea cablului în sistemul de detensionare:

• Conectați cablul de alimentare. (⇒ 10.2)
• Formați o buclă cu cablul de alimentare (1) și treceți-o prin deschiderea (2).
• Trageți bucla peste cârligul (3) și strângeți.

Scoaterea cablului din sistemul de detensionare:

• Desprindeți bucla cablului de alimentare din cârligul (3).
• Scoateți bucla cablului de alimentare (1) din deschiderea (2).
• Dacă este necesar, scoateți din priză cablul de alimentare. (⇒ 10.3)

10.5 Pornirea tocătorului de grădină

În aparat nu trebuie să se afle material de tocat deoarece, la pornire, acesta poate fi aruncat în afară.

Dispozitivul de blocare a discului de tăiere trebuie să fie întotdeauna rabatat înapoi la maximum. (⇒ 11.6)

În cazul în care comutatorul de preselectie se află în poziție verticală (poziția centrală), tocătorul de grădină nu poate fi pornit.

- Se conectează cablul de alimentare. (⇒ 10.2)

- Se apasă tasta verde (1) de pe întrerupător.

Tocătorul de grădină este în funcțiune.

10.6 Oprirea tocătorului de grădină

Opriți motorul electric numai când în aparat nu se mai găsesc materiale de tocat. În caz contrar, la o nouă pornire a motorului, se poate bloca discul de tăiere.

- Se apasă tasta roşie (1) de pe întrerupător.

Motorul electric al tocătorului de grădină este oprit și frânat automat.

Pericol de accidentare! Aveți în vedere că, după oprirea motorului electric, sculele de lucru continuă să se rotească timp de câteva secunde până la oprirea completă.

10.7 Comutatorul de preselectie

Cu ajutorul tocătoarelor de grădină 14 GHE 355 și GHE 375 poate fi prelucrat atât material moale cât și material dur. Prin rotirea comutatorului de preselectie, se setează metoda de tocare.

Dacă se acționează comutatorul de preselectie în timpul funcționării motorului electric sau după oprirea acestuia dar în timpul rotirii sale inerțiale (motorul electric încă nu s-a oprit din mișcare), din motive de siguranță, tocătorul de grădină poate fi repornit numai după o durată de așteptare de 6 secunde. (⇒ 10.5)

Numai după pornirea tocătorului de grădină este afișat corect materialul de tocat care poate fi prelucrat.

Pericol de accidentare!

Setarea tipului de material de tocat determină direcția de rotație a cuțitelor. Dacă setarea este incorrectă, utilizatorul poate fi grav rănit din cauza ricoșării materialului de tocat.

Verificarea setării:

• Porniți tocătorul de grădină. (⇒ 10.5) Pe afișajul (1) apare simbolul pentru materialul de tocat setat în momentul respectiv și care poate fi prelucrat. (⇒ 8.6)

Modificarea setării:

• Se oprește tocătorul de grădină și se așteaptă oprirea completă a unității de tăiere. (⇒ 10.6)
• Se rotește comutatorul de preselectie (2) cu 180°.
• Se repornește tocătorul de grădină. (⇒ 10.5) Pe afișajul (1) apare simbolul pentru materialul de tocat setat în momentul respectiv și care poate fi prelucrat. (⇒ 8.6)

10.8 Tocarea

• Deplasați și apoi așezați tocătorul de grădină într-un loc sigur, pe o suprafață orizontală și rezistentă.
• Purtati mănuși de protectie, ochelari de protectie și antifoane. (⇒ 4.3)

• Deschideți clapeta de evacuare. (⇒ 7.3)

• Se conectează cablul de alimentare la tocătorul de grădină. (⇒ 10.2)

• Porniți tocătorul de grădină. (⇔ 10.5)
• Așteptați până când tocătorul de grădină a atins turația maximă (turația de mers în gol).
• Verificați dacă materialul de tocat (material dur sau material moale) corespunde cu simbolul de pe afișaj. ( 8.6)
• Dacă indicația nu corespunde, modificați setarea. ( 10.7)
• Umpleți corect tocătorul de grădină cu material de tocat. (⇔ 8.5)
• Se opreşte tocătorul de grădină. (⇒ 10.6)

Pericol de accidentare!

Dacă materialul de tocat dur este tocat cu setarea pentru material de tocat moale, poate avea loc un recul puternic. Utilizatorul poate fi grav rănit de materialul de tocat aruncat înapoi.

11. Întreținerea

Pericol de accidentare!

Pentru a evita o pornire accidentală a motorului electric, scoateți neapărat din priză cablul de alimentare înainte de orice fel de lucrări de întreținere și curățare, precum și înaintea lucrărilor la unitatea de tăiere.

Pericol de accidentare!

A se lucra numai cu mănuși de protecție. (⇒ 4.3)

Nu atingeți niciodată cuțitele înainte ca acestea să se oprească.

În cazul în care vă lipsesc cunoștințele sau uneltele necesare, adresați-vă întotdeauna unui distribuitor autorizat.

STIHL recomandă efectuarea de lucrări de întreținere și reparație numai la distribuitorul autorizat STIHL.

STIHL vă recomandă să utilizati piese de schimb originale STIHL.

11.1 Curățarea aparatului

Interval de întreținere:

După fiecare utilizare

Aparatul va fi curățat bine după fiecare utilizare. Îngrijirea cu atenție protejează aparatul contra deteriorării și îi prelungește durata de utilizare.

Niciodată nu se va îndrepta

jetul de apă spre piesele motorului electric, respectiv

ale motorului cu ardere internă, spre garnituri de etanșare, lagăre și componentele electrice, cum ar fi întrerupătorul. Consecințele ar putea consta în reparații costisitoare.

Dacă murdăria și depunerile aderente nu pot fi îndepărtate cu o perie, cu o lavetă umedă sau cu o bucată de lemn, STIHL vă recomandă

utilizarea unui detergent special (de exemplu detergent special STIHL).

Curățați regulat discurile de tăiere.

Aparatul poate fi curățat numai în poziția prezentată în figură.

• Demontați pâlnia de umplere. (⇒ 11.4)

Îndepărtați murdăria de pe traseul de ventilație (fantele de aspirație) de pe carcasa motorului electric pentru a asigura o răcire suficientă a motorului electric.

11.2 Intervale de service

Se recomandă efectuarea operațiilor de întreținere a tocătorului de grădină o dată pe an de către un distribuitor autorizat.

STIHL recomandă distribuitorii autorizați STIHL.

11.3 Montarea pâlniei de umplere

Pericol de accidentare! Se va lucra numai cu mănuși de protecție! (⇔ 4.3)

Înainte de montarea pâlniei de umplere, asigurați-vă că unitatea de tăiere nu este blocată de dispozitivul de blocare.

• Se fixează pâlnia de umplere (1) în cârligele de fixare de pe aparatul de bază (2) și se rabate spre înainte.
• Se înșurubează șuruburile de închidere (3) și se strâng.

După montaj, se verifică prin control vizual dacă pâlnia de umplere este corect agățată în cârligele de fixare.

11.4 Demontarea pâlniei de umplere

Pericol de accidentare!

Scoateți ștecherul din priză, înainte de deschiderea șuruburilor de închidere. A se lucra numai cu mănuși de protecție! (⇒ 4.3)

• Se slăbesc şuruburile de închidere (1) și apoi se deşurubează.
• Se rabate spre înapoi pâlnia de umplere (2) și apoi se scoate.

11.5 Intervalul de service pentru setul de cuțite

Interval de întreținere: Înainte de fiecare utilizare

Se verifică setul de cuțite (compus din discul de tăiere, cuțitele de tocare, șaiba de siguranță, inelul de fixare și șurub) cu privire la uzură, fixare fermă, fisuri sau alte deteriorări.

11.6 Demontarea setului de cuțite

Pericol de accidentare!

Se va lucra numai cu mănuși de protecție! (⇒ 4.3)

Nu atingeți niciodată cuțitele înainte ca acestea să se oprească.

1 Fixarea discului de tăiere

• Demontați pâlnia de alimentare. (⇒ 11.4)
• Se rotește discul de tăiere (1) în poziția reprezentată și se rabate în sus la maximum dispozitivul de blocare (2).

2 Slăbirea setului de cuțite

• Slăbiți şurubul (3) cu scula de montaj (T) și deşurubați complet.
• Se scot şurubul (3), şaiba de siguranță (4) şi inelul de strângere (5).

3 Scoaterea cuțitelor elicoidale

- Se scot cuțitul elicoidal (6), cuțitul elicoidal (7) și cuțitul elicoidal (8).

4 Scoaterea discului de tăiere

• Se rabate dispozitivul de blocare (2).
- Se ridică discul de tăiere (1).

11.7 Montarea setului de cuțite

Pericol de accidentare!

Se va lucra numai cu mănuși de protecție! (⇒ 4.3)

Înainte de montarea setului de cuțite, se va verifica vizual dacă discul de tăiere și toate cuțitele de tocare sunt în ordine și nu prezintă ciobiri, fisuri sau rupturi.

Înainte de introducerea setului de cuțite, se curăță sistemul de fixare a cuțitelor pe aparat, discul de tăiere și cuțitele de tocare.

Discul de tăiere, inclusiv cuțitele de mărunțire și cele trei cuțite elicoidale, sunt dotate cu un portcuțit danturat. Se exclude astfel o montare greșită a întregii unități de tăiere, deoarece cuțitele pot fi montate pe sistemul port-cuțit numai în poziția corectă.

1 Introducerea discului de tăiere

- Se introduce discul de tăiere (1) pe port-cuțit. Atenție la dantura sistemului port-cuțit.

2 Fixarea setului de cuțite

- Se rotește discul de tăiere (1) în poziția reprezentată și se rabate în sus la maximum dispozitivul de blocare (2).

3 Introducerea cuțitelor elicoidale

Numerele (3) de pe partea interioară a cuțitelor elicoidale corespund ordinii de montare.

- Se introduc cuțitul elicoidal (4), cuțitul elicoidal (5) și cuțitul elicoidal (6).

4 Fixarea setului de cuțite

• Se introduce inelul de fixare (7) și se fixează împreună cu șaiba de siguranță (8) și șurubul (9).
• Strângeti şurubul (9) cu ajutorul sculei de montaj (T) (45 - 50 Nm).
• Se rabate la loc dispozitivul de blocare (2).
• Montați pâlnia de umplere. (⇔ 11.3)

11.8 Limitele de uzură a cuțitelor

Cuțitele se vor întoarce, respectiv se vor înlocui, înainte de atingerea limitelor de uzură indicate. STIHL recomandă distribuitorii autorizați STIHL.

1 Lista cuțitelor

• 1 bucată cuțit combinat (1)
• 3 bucăți cuțite elicoidale (2)
• 2 bucăți cuțite de rupere (3)
• Se demontează setul de cuțite. (⇒ 11.6)

2 Cuțitul combinat

- Se așează pe muchia de referință a cuțitului combinat (4) o riglă (5). Distanța (A) între muchia de tăiere și riglă reprezintă uzura.

Limita maximă de uzură (A) a cuțitului combinat (1):

$$ A = 5 \mathrm{mm} $$

3 Cuțitele elicoidale

Procedura de măsurare și valoarea indicată sunt aceleași pentru toate cele trei cuțite elicoidale.

Pe cuțitele elicoidale poate apărea o uzură nesimetrică datorită unei solicitări neuniforme a muchiilor de tăiere.

- Se măsoară lățimea cuțitelor în două sau trei puncte de măsură de-a lungul muchiei de tăiere. Se va utiliza valoarea cea mai mică.

Lățimea minimă (B) a cuțitului Cuțit elicoidal (2):

Procedura de măsurare și valoarea indicată sunt aceleași pentru ambele cuțite de rupere.

Pe cuțitele de rupere poate apărea o uzură nesimetrică datorită unei solicitări neuniforme a muchiilor de tăiere.

- Se măsoară lățimile cuțitelor în două sau trei puncte de măsură de-a lungul muchiilor de tăiere. Se va utiliza valoarea cea mai mică.

Lățimi minime (C, D)

Cuțit de rupere (3)

$$ C = 2 3 \mathrm{mm} $$

$$ D = 1 6 \mathrm{mm} $$

11.9 Ascuțirea cuțitelor tocătorului

Se recomandă ca ascuțirea tuturor cuțitelor de tocare să fie efectuată numai de către un distribuitor autorizat. Cuțitele tocite și ascuțite incorect (unghi de ascuțire greșit, dezechilibru datorat cuțitelor ascuțite inegal etc.) cresc riscul de recul. Utilizatorul poate fi grav rănit de materialul de tocat aruncat înapoi. În plus, se poate deteriora funcționarea tocătorului de grădină (absorbția materialului de tocat, stabilitatea tăișurilor, etc.).

- Se demontează setul de cuțite. (⇒ 11.6)

Unghiul de ascutire:

Unghiul de ascutire al tuturor cuțitelor de tocare este de 30°.

Indicații privind ascuțirea cuțitelor de tocare:

Cuțitele de tocare trebuie reascuțite cu respectarea următoarelor precizări:

• La ascuțire, cuțitele se vor răci, de ex. cu apă. Nu trebuie să apară o colorație albastră; în caz contrar, rezistența tăișului se reduce.
• Pentru a evita vibratiile produse de dezechilibrare, cuțitele se vor ascuți uniform.
• Înainte de montare, se va verifica dacă respectivele cuțite nu prezintă deteriorări: cuțitele trebuie schimbate dacă sunt vizibile ciobituri sau fisuri sau dacă s-au atins limitele de uzură.
• Lamele cuțitelor se ascut respectând valoarea unghiului de tăiere.

- Cuțitul se ascute în sens invers tăișului.

11.10 Motorul electric și roțile

Motorul electric nu necesită întreținere.

Lagărele roților nu necesită întreținere.

11.11 Conservarea și pauza de iarnă

Păstrați aparatul într-un spațiu uscat, închis și fără praf. Asigurați-vă că aparatul este depozitat în locuri inaccesibile copiilor.

Depozitați aparatul numai într-o stare sigură de funcționare.

Mențineți toate piulițele, bolțurile și șuruburile bine strânse; înlocuți plăcuțele de pericol și avertizare de pe aparat devenite ilizibile; verificați întreaga mașină cu privire la eventuale uzuri sau deteriorări. Înlocuți piesele uzate sau deteriorate.

Eventualele defectiuni la aparat vor fi remediate din principiu înainte de depozitare.

În cazul unei pauze îndelungate în funcționarea aparatului (pauză de iarnă), se vor avea în vedere următoarele puncte:

• Se vor curăța cu atenție toate piesele exterioare ale aparatului.
• Toate piesele mobile se vor unge bine cu ulei, respectiv vaselină.

12. Transportul

Pericol de accidentare!

Înainte de transport, citiți cu atenție și respectați indicațiile din capitolul "Pentru siguranța dumneavoastră", în special capitolul "Transportul aparatului". (⇔ 4.4)

Transportați tocătorul de grădină numai cu pâlnia montată. Înainte de ridicarea aparatului, aveți în vedere greutatea indicată în capitolul "Date tehnice". (⇔ 17.)

12.1 Tragerea sau împingerea tocătorului de grădină

• Tineți tocătorul de grădină de partea superioară a pâlniei (1) și înclinați-I spre spate.
• Tocătorul de grădină poate fi tras sau împins lent (la viteza de mers pe jos).

12.2 Ridicarea sau deplasarea tocătorului de grădină

Pentru ridicarea sau transportul aparatului sunt necesare întotdeauna cel puțin 2 persoane.

Purtați echipament de protecție adecvat, care acoperă mai ales antebrațele și partea superioară a corpului în întregime.

- Prima persoană: prinde tocătorul de grădină de mânerele de pe partea superioară a pâlniei (1).

• A doua persoană: prinde tocătorul de grădină de rigla aflată pe prelungitorul sistemului de evacuare (2).
• În același timp ridicati tocătorul de grădină.

12.3 Transportul tocătorului de grădină pe o suprafață de încărcare

- Asigurati aparatul cu mijloace adecvate împotriva alunecării. Cablurile, respectiv chingile, se prind de suportul (1) al roții sau de pâlnia de alimentare (2).

13. Reducerea uzurii și evitarea deteriorărilor

Indicații importante pentru întreținerea și îngrijirea grupei de produse

Tocătoare de grădină electrice (STIHL GHE)

Firma STIHL nu își asumă nicio răspundere pentru daune materiale și vătămări corporale care se produc prin nerespectarea indicațiilor din instructiunile de utilizare, în special în ceea ce privește siguranța, utilizarea și întreținerea, precum și din cauza utilizării unor accesorii sau piese de schimb neatestate.

Vă rugăm să respectați neapărat următoarele indicații importante pentru evitarea deteriorărilor sau a uzurii excesive a aparatului dumneavoastră STIHL:

1. Piese de uzură

Chiar și în cazul utilizării conform destinației, unele piese ale aparatului STIHL sunt supuse unei uzuri normale și trebuie, în funcție de modul și durata de utilizare, să fie înlocuite la timp.

Printre acestea se numără:

• C u titul

• D is c u l d e t äiere

• Respectarea indicațiilor cuprinse în aceste instructiuni

Utilizarea, întreținerea și depozitarea aparatului STIHL trebuie să se efectueze conform celor descrise în aceste instrucțiuni de utilizare. Toate deteriorările cauzate de nerespectarea instrucțiunilor de siguranță, exploatare și întreținere, cad în sarcina exclusivă a utilizatorului.

Acest lucru este valabil în special pentru:

– circuit de alimentare insuficient dimensionat (secțiune),
– racordare electrică eronată (tensiune),
- modificări ale produsului neautorizate de firma STIHL,
– utilizarea de scule sau accesorii care nu sunt permise sau nu sunt corespunzătoare pentru aparat, sau care sunt de o calitate inferioară,
- utilizarea neconformă cu destinația produsului,
– utilizarea produsului la manifestări sportive sau concursuri,
– defecte cauzate de utilizarea în continuare a produsului cu componente defecte.

3. Lucrări de întreținere

Toate lucrările prezentate în capitolul „Întreținere” trebuie executate în mod regulat.

În măsura în care aceste lucrări nu sunt efectuate de utilizatorul însuși, se va dispune efectuarea lor de către un distribuitor autorizat.

STIHL recomandă efectuarea de lucrări de întreținere și reparație numai la distribuitorul autorizat STIHL.

Distribuitorii autorizați STIHL sunt instruiti în permanență și dispun de informațiile tehnice necesare.

Dacă aceste lucrări sunt omise, pot apărea defecte care cad exclusiv în sarcina utilizatorului.

Printre acestea se numără:

– defectiuni ale motorului electric ca urmare a unei curătări insuficiente a traseului aerului de răcire (fante de aspiratie, aripioare de răcire, ventilator),
- coroziune și alte defectiuni rezultate în urma unei depozitări necorespunzătoare,
– defectiuni ale aparatului datorate utilizării unor piese de schimb de calitate inferioară,
– defectiuni ale motorului rezultate din neefectuarea la timp sau efectuarea insuficientă a operațiilor de întreținere, respectiv defectiuni datorate lucrărilor de întreținere sau reparație care nu au fost efectuate în atelierele unor distribuitori de specialitate.

14. Piese de schimb cerute mai frecvent

Disc de tăiere complet

6011 700 5100

Cuțit combinat

6011 702 5100

Cuțit elicoidal 1

6011 702 0300

Cuțit elicoidal 2

6011 702 0310

Cuțit elicoidal 3

6011 702 0320

Set cuțite de rupere

6011 007 1000

15. Protecția mediului

Materialul de tocat nu trebuie aruncat la gunoi, ci trebuie transformat în compost.

Ambalajul, aparatul și accesoriile sunt realizate din materiale reciclabile și se vor evacua la deșeuri în mod corespunzător.

Evacuarea separată și corectă la deșeuri a resturilor de material stimulează reutilizarea în fabricație a materialelor de valoare. Din acest motiv, după trecerea perioadei normale de utilizare, aparatul trebuie predat la un centru de colectare a materialelor de valoare. Eliminarea necorespunzătoare la deșeuri poate fi dăunătoare sănătății și poate polua mediul.

15.1 Evacuarea la deşeuri

Faceți aparatul inutilizabil înainte de a-l preda la centrul de deșeuri.

Pentru aceasta, îndepărtați în primul rând cablul de rețea, respectiv cablul de alimentare a motorului electric.

Pericol de rănire din cauza cuțitelor!

Nu lăsați niciodată nesupravegheat tocătorul de grădină, chiar dacă acesta este scos din uz. Asigurați-vă că aparatul și cuțitele sale nu sunt depozitate în locuri accesibile copiilor.

16. Declarația de conformitate

16.1 Declarația de conformitate UE tocătoare de grădină STIHL GHE 355.0, GHE 375.0

STIHL Tirol GmbH

declară pe proprie răspundere, că

- Tipul constructiv: tocător de grădină electric

- Putere consumată GHE 355.0: 2500 W

- Putere consumată GHE 355.0 (GB/CH): 2000 W

- Putere consumată GHE 375.0: 3000 W

corespunde dispozițiilor relevante ale Directivelor 2000/14/EC, 2006/42/EC, 2014/30/EU și 2011/65/EU și a fost proiectat și fabricat în conformitate cu versiunile următoarelor standarde valabile la data producției: EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, precum și pentru

- GHE 355.0: EN 50434

– GHE 375.0: EN ISO 12100 cu trimitere la EN 50434.

Pentru determinarea nivelului de putere acustică măsurat și garantat, s-a procedat conform Directivei 2000/14/EC, anexa V.

- Nivel de putere acustică măsurat: 97,4 dB(A)

- Nivel de putere acustică garantat: 100 dB(A)

Documentele tehnice sunt păstrate la STIHL Tirol GmbH.

Anul de fabricație și numărul de serie sunt indicate pe tocătorul de grădină.

Langkampfen, 01.02.2022

STIHL Tirol GmbH

reprezentat de

Matthias Fleischer, Şef departament cercetare și dezvoltare

reprezentat de

Sven Zimmermann, Şef departament principal calitate

17. Specificații tehnice

GHE 355.0 / GHE 375.0:

Număr de identificare serie 6011

Frecvență 50 Hz

Clasă de protectie

Grad de protectie protejat la stropi de apă (IPX4)

Regim de functionare P40

40 s timp de

functionare în

sarcină

60 s timp de

mers în gol

Actionare unitate de tăiere Permanentă

Siguranțe* 16 A 10 A (CH)

Diametru maxim al crengilor 35 mm

Turație nominală motor electric 2750 rot/min

Măsurători conform EN 50434:

nivel de presiune 94 dB(A)

acustică la locul de muncă LpA

Incertitudine K_pA 3 dB(A)

Greutate 30 kg 29 kg (CH) 32 kg (GB)

GHE 375.0:

Motor, tip constructiv Motor electric (\~3)

Producător ATB

Tip BSRF 0,75/2-C

Tensiune 400 V\~

Putere consumată 3000 W

Sigurante* 10 A

Diametru maxim al crengilor 40 mm

Turație nominală motor electric 2810 rot/min

Măsurători conform EN 50434:

nivel de presiune 95 dB(A) acustică la locul de muncă L _pA

Incertitudine K_pA 3 dB(A)

Greutate 31 kg

* A t e n tie!

La protectia cu sigurante de retea sub 16 A, siguranța de retea poate declanșa frecvent la pornire, respectiv la o încărcare puternică a aparatului.

17.1 REACH

REACH este o ordonanță CE pentru înregistrarea, evaluarea și atestarea substanțelor chimice.

Pentru informații privind îndeplinirea ordonanței REACH (CE) nr. 1907/2006, a se vedea www.stihl.com/reach.

18. Identificarea cauzelor defectiunilor

✗ apelați eventual la un distribuitor autorizat; STIHL recomandă distribuitorii autorizați STIHL.

Defectiune:

Motorul electric nu porneşte

Cauză posibilă:

• P ro t e c tia motorului electric este activată
• L i p s ä tensiune alimentare
  – Cablul de alimentare, stecherul de alimentare, respectiv conectorul sau întrerupătorul sunt defecte
• Siguranța din ștecherul pentru Marea Britanie este defectă (numai la aparate produse pentru Marea Britanie)
  – pâlnia de umplere nu a fost închisă corespunzător – întrerupătorul de siguranță este acționat (blocaj de siguranță)
  – Disc de tăiere blocat
  – Dispozitivul de blocare nu este readus în poziția inițială

Remediu:

• Se lasă să se răcească aparatul ( 8.8), ( 10.7)
• Se controlează cablul de alimentare și siguranțele ✗ (⇒ 10.1)
• Se verifică, respectiv se cablul, stecherul, conectorul, respectiv întrerupătorul (electrician autorizat) ✗ (⇒ 10.1)
• Se înlocuiește siguranța ✕ (⇒ 10.1)
  – Se închide în mod corespunzător pâlnia de umplere și se strâng şuruburile (⇒ 11.3)
• Se demontează pâlnia de umplere și se îndepărtează resturile rămase de la tocare în carcasă (atentie: se scoate din priză cablul de alimentare) (⇒ 11.4)
  – Se readuce dispozitivul de blocare în poziția inițială (⇒ 11.7)

Defectiune:

Capacitate de tocare redusă

Cauză posibilă:

• C u tite tocite
• Cuțite ascuțite greșit
• C a b l u d e r e tea prea lung
• D i s c d e t ăiere deformat

Remediu:

• Se reascute sau se înlocuiește cuțitul de tocare ✗ (⇒ 11.9), (⇒ 11.8)
• Se ascut corect cuțitele ✗ (⇒ 11.9)
• Se utilizează un cablu de rețea mai scurt ( 10.1)
• Se verifică vizual discul de tăiere ✗

Defectiune:

Crengile nu sunt trase înăuntru

Cauză posibilă:

– Sens de rotație incorrect al discului de tăiere
- Cuțite tocite sau ascuțite incorrect

Remediu:

Se inversează sensul de rotație al cuiesc discului de tăiere (⇒ 10.7)

- Se reascute cuțitul combinat și se respectă întocmai unghiul de ascuțire ✗ (⇒ 11.9)

Defectiune:

Pâlnia de umplere nu poate fi montată

Cauză posibilă:

- Dispozitivul de blocare nu este resetat

Remediu:

- S e r e s e t e a z à dispozitivul de nolodare (⇒ 11.7)

19. Planul de întreținere

19.1 Confirmare de predare

Model:

Număr de serie:

Data:

Următoarea operație de întreținere

Data: ____ ____ ____ ____ ____

19.2 Confirmare de service

Cu ocazia lucrărilor de întreținere, prezentați aceste instrucțiuni de utilizare distribuitorului dvs. autorizat STIHL.

Acesta confirmă în rubricile formularului efectuarea lucrărilor de service.

Operatie de service efectuată la data de

Data următoarei operații de are Service

Αγαπητέ πελάτη,
