GHE 355 - Hoblík STIHL - Bezplatný návod k obsluze

Značka	STIHL
Model	GHE 355
Typ produktu	Elektrický drtič na zahradní odpad
Rozměry (D x Š x V)	122 x 50 x 141 cm
Hmotnost	30 kg (standardní verze)
Napájecí napětí	230 V ~ (50 Hz)
Příkon	2500 W (standard), 2000 W (GB/CH)
Maximální průměr větví	35 mm
Jmenovité otáčky motoru	2750 ot/min
Hladina akustického tlaku (L_pA)	94 dB(A)
Zaručená hladina akustického výkonu	100 dB(A)
Třída ochrany	I
Typ ochrany	IPX4 (chráněno proti stříkající vodě)
Drtitelný materiál	Měkký odpad (listí, slupky) a tvrdý odpad (větve, živé ploty)
Kapacita násypky	Velký trychtýř pro rozvětvené větve
Řezný systém	Kotouč s noži, kombinované nože, nože s křidélky a sekací nože
Údržba nožů	Možné broušení, pravidelná kontrola opotřebení
Bezpečnostní zařízení	Blokování opětovného spuštění, zámek, zpomalovací brzda, ochranné kryty
Tepelná ochrana	Nadproudové relé s automatickým vypnutím
Průměr kol	250 mm
Běžné náhradní díly	Kotouč s noži (6011 700 5100), nože (více referencí)
Záruka a opravitelnost	Doporučená údržba u autorizovaného prodejce, náhradní díly k dispozici

Často kladené otázky - GHE 355 STIHL

Jaké druhy odpadu lze drtit pomocí STIHL GHE 355?

Drtič přijímá jak měkký odpad (slupky, listí, květiny), tak tvrdý odpad (větve do průměru 35 mm, zbytky živých plotů).

Jaký elektrický příkon je potřebný pro použití GHE 355?

Zařízení pracuje na zásuvce 230 V ~ s příkonem 2500 W (2000 W pro verze GB/CH). Doporučuje se proudový chránič max. 30 mA.

Jak nastavit směr otáčení nožů?

Použijte přepínač předvolby (2) pro volbu mezi tvrdým a měkkým materiálem. Po změně počkejte 6 sekund před opětovným spuštěním. Zkontrolujte zobrazení na displeji.

Co dělat v případě zablokování řezné jednotky?

Okamžitě vypněte motor, odpojte napájecí kabel, poté demontujte plnicí trychtýř a odstraňte uvízlé zbytky.

Jaké jsou bezpečnostní prvky drtiče?

Zařízení je vybaveno blokováním opětovného spuštění, zámkem trychtýře, zpomalovací brzdou motoru a ochrannými kryty (ochrana proti vymrštění a výhozová klapka).

Jak udržovat drticí nože?

Před každým použitím zkontrolujte opotřebení. Limity opotřebení: 5 mm pro kombinovaný nůž, 40 mm šířky pro nože s křidélky, 23 a 16 mm pro sekací nože. Broušení svěřte odborníkovi (řezný úhel 30°).

Jaká je hmotnost drtiče a jak s ním přepravovat?

Hmotnost je 30 kg (29 kg ve Švýcarsku, 32 kg ve Spojeném království). Ke zvednutí jsou potřeba dvě osoby: jedna za horní rukojeť, druhá za tyč prodlužovacího výhozu.

Proč motor nestartuje?

Možné příčiny: aktivace nadproudového relé (počkejte 10 minut), chybějící napájení, vadný kabel nebo zástrčka, špatně zavřený trychtýř, zablokovaný kotouč s noži nebo neresetované blokovací zařízení.

Lze drtit vlhké nebo suché větve?

Doporučuje se drtit čerstvě nařezaný odpad pro lepší výkon. Suché větve zvyšují riziko odskoku a nedoporučují se.

Jak čistit a skladovat drtič?

Po každém použití očistěte větrací štěrbiny a nože kartáčem nebo vlhkým hadříkem. Nikdy nepoužívejte vysokotlaký čistič. Skladujte zařízení v suché, čisté místnosti mimo dosah dětí.

NÁVOD K OBSLUZE GHE 355 STIHL

Varnostna oprema 290

Zapora proti ponovnemu zagonu elektromotorja 290

Varnostna zapora 290

Zavora izteka elektromotorja 290

poškodb oči, obraza, prstov, rok itd.

16. Izjava o skladnosti

16.1 Izjava EU o skladnosti za vrtna drobilnika STIHL GHE 355.0, GHE 375.0

STIHL Tirol GmbH

Milá zákazníčka, milý zákazník,

O tomto návode na obsluhu 302

Všeobecne 302

Vysvetlivky na čítanie návodu na obsluhu 302

Verzia podl'a krajiny vývozu 303

Popis stroja 303

Pre vašu bezpečnost' 303

Všeobecne 303

Varovanie – nebezpečenstvo úrazu elektrickým prúdom

Odev a výbava 304

Doprava stroja 305

Aký materiál nemožno

spracovávat? 311

Ochrana proti prúdovému

preťaženiu 312

Bezpečnostné zaistenie 312

Dobehová brzda elektromotora 312

Ochranné kryty 313

Pripojenie siet'ového kábla 313

Odpojenie sietového kábla 313

Odl'ahčenie napnutia elektrického kábla

2. O tomto návode na obsluhu

2.1 Všeobecne

Tento návod na obsluhu je originálny návod na obsluhu od výrobcu v zmysle smernice EÚ 2006/42/EC.

2.2 Vysvetlivky na čítanie návodu na obsluhu

Texty so zvláštnym významom:

2.3 Verzia podl'a krajiny vývozu

4. Pre vašu bezpečnost'

4.1 Všeobecne

Zoznámte sa s ovládacími prvkami a používaním stroja.

Ohrozenie života udusením!

4.2 Varovanie – nebezpečenstvo úrazu elektrickým prúdom

Pozor!

Nebezpečenstvo úrazu elektrickým prúdom!

Pri použití káblového bubna ho treba pred použitím vždy úplne odmotat'.

Nikdy nepoužívajte poškodený predlžovací kábel. Poškodené predlžovacie káble neopravujte, ale vymeňte ich vždy za nové.

Nebezpečenstvo úrazu elektrickým prúdom!

Poškodený kábel nezapájajte do elektrickej siete, a pokial' je zapojený, kábla sa nedotýkajte.

počas práce a najmä pri údržbe a preprave stroja vždy používajte ochranné kožené rukavice s uzavretou manžetou.

Počas práce so strojom používajte vždy ochranné okuliare a chrániče sluchu. Používajte ich počas celej v stroja.

Pri práci so strojom používajte vhodné a priliehavé oblečenie, to znamená kombinézu, nie pracovný kabát. Pri práci so enoste šál, kravatu, šperky, stuhy esky a iné odstávajúce časti

Stroj neprepravujte s bežiacim elektromotorom. Pred prepravou vypnite elektromotor, počkajte, kým sa nože úplne zastavia a vytiahnite zástrčku zo zásuvky.

Stroj prepravujte len s vychladnutým elektromotorom.

Nepracujte počas dažďa, búrky a zvlášť vtedy, ked’ hrozí nebezpečenstvo zásahu bleskom.

kanála. Zvýšené nebezpečenstvo úrazu očí, tváre, prstov, ruky a pod.

Dbajte vždy na vašu rovnováhu a dobrú stabilitu. Nepredkláňajte sa.

Pokial' beží spal'ovací motor, resp. elektromotor, stroj nikdy nepreklápajte.

Práce na reznom ústrojenstve stroja vykonávajte len v ochranných rukaviciach (⇒ 4.3)a s maximálnou opatrnost'ou.

Predtým, než stroj odložíte do uzavretej miestnosti, nechajte ho približne 5 minút vychladnút.

Záhradný drvič skladujte len s namontovaným podávacím lievikom.

Nebezpečenstvo poranenia odokrytými nožmi!

4.9 Likvidácia

Pozor!
Pred uvedením do prevádzky si prečítajte návod na obsluhu.

Nebezpečenstvo úrazu!
Dbajte na to, aby sa v pracovnej oblasti nezdržiavali osoby.

Používajte ochranné rukavice.

Nebezpečenstvo úrazu!
Rezný nástroj dobieha. Počkajte, kým sa rezný nástroj úplne nezastaví.

Nebezpečenstvo úrazu!
Nevystupujte na stroj.

Nebezpečenstvo úrazu!
Drivený materiál zasúvajte iba na l'avej strane.

Nebezpečenstvo úrazu!
Pri predvol'be tvrdého materiálu zasúvajte drvenú hmotu na l'avej strane. Postupujte podl'a pokynov na obsluhu.

S Bezpečnostná skrutka 3

• Návod na obsluhu 1

8.2 Aký materiál nemožno spracovávat?

9. Bezpečnostné zariadenia

9.2 Bezpečnostné zaistenie

10.2 Pripojenie siet'ového kábla

10.3 Odpojenie siet'ového kábla

Sietový kábel odpájajte výlučne potiahnutím za spojku. Nikdy neťahajte za kábel.

10.4 Odl'ahčenie napnutia elektrického kábla

Kábel zaveste do prvku na odl'ahčenie napnutia elektrického kábla:

• Zastrčte sietový kábel. (⇒ 10.2)

• Pripájací kábel (1) upravte do slučky a túto zasuňte do otvoru (2).
• Slučku navlečte na hák (3) a pevne utiahnite.

Kábel zveste na prvku na odl'ahčenie napnutia elektrického kábla:

• Uvol'nite slučku siet'ového kábla z háku (3).
• Vytiahnite slučku pripájacieho kábla (1) z otvoru (2).
• V prípade potreby odpojte sietový kábel. (⇒ 10.3)

• Zastrčte sietový kábel. (⇒ 10.2)
- Stlačte zelený gombík (1) na spínači. Záhradný drvič pracuje.

- Stlačte červený gombík (1) na spínači. Elektromotor záhradného drviča sa vypne a automaticky zabrzdí.

Nebezpečenstvo úrazu!

Interval údržby: po každom použití.

Nožový kotúč pravidelne čistite.

Nebezpečenstvo úrazu! Pri práci vždy používajte ochranné rukavice! (⇒ 4.3)

Po montáži pohl'adom skontrolujte, či je podávací lievik správne zavesený v upevňovacích závesoch.

Pred odstránením upevnovacích skrutiek vytiahnite kábel zo siet'ovej zásuvky. Pri práci vždy používajte ochranné rukavice! (⇒ 4.3)

• Povol'te a vyskrutkujte upevňovacie skrutky (1).
• Podávací lievik (2) vyklopte dozadu a vyberte.

Interval údržby: Pred každým použitím

Nebezpečenstvo úrazu! Pri práci vždy používajte ochranné rukavice! (⇒ 4.3)

Nebezpečenstvo úrazu! Pri práci vždy používajte ochranné rukavice! (⇒ 4.3)

3 Nasad'te krídlové rezné nože

Elektromotor nevyžaduje údržbu.

Záhradný drvič prepravujte len s namontovaným lievikom. Pred dvíhaním stroja zohl'adnite hmotnost' stroja uvedenú v kapitole „Technické údaje“. (⇔ 17.)

Dôležité pokyny na údržbu a ošetrovanie skupiny výrobkov

Elektrický záhradný drvič (STIHL GHE)

2. Dodržovanie pokynov uvedených v tomto návode na obsluhu

Súprava trhacích nožov

6011 007 1000

– Výrobná značka: STIHL

– Typ: GHE 355.0, GHE 375.0

– Príkon GHE 355.0: 2 500 W

– Príkon GHE 355.0 (GB/CH): 2 000 W

– Príkon GHE 375.0: 3 000 W

– Nameraná hladina akustického výkonu: 97,4 dB(A)

– Garantovaná hladina akustického výkonu: 100 dB(A)

Matthias Fleischer, vedúci odboru výskumu a vývoja produktov v z.

Zaručená hladina 100 dB(A) akustického výkonu

LwAd

Tolerancia K_WA 2,4 dB(A)

Priemer kolesa 250 mm

D/Š/V 122/50/141

GHE 355.0:

Motor, druh Elektromotor (\~)

Výrobca ATB

Typ BSRBF 0,75/2-C

Napätie 230 V\~

Príkon 2 500 W

2000W(GB)

2000W(CH)

Poistka* 16 A

10 A (CH)

Maximálny priemer

konárov 35 mm

Menovité otáčky

elektromotora 2750 /min

Meranie podl'a EN 50434:

Hladina akustického 94 dB(A)

tlaku na pracovisku

L_pA

Tolerancia K_pA 3 dB(A)

GHE 355.0:

Hmotnost'	30 kg
	29 kg (CH)
	32 kg (GB)

GHE 375.0:

Motor, druh Elektromotor
	(~3)
Výrobca	ATB
Typ	BSRF 0,75/2-C
Napätie	400 V~
Príkon	3 000 W
Poistka*	10 A
Maximálny priemer konárov	40 mm
Menovité otáčky elektromotora	2	810
Meranie podľa EN 50434:
Hladina akustického tlaku na pracovisku L_pA	95 dB(A)
Tolerancia K_pA	3 dB(A)
Hmotnost' 31 kg

* P o z o r !

• Stroj nechajte vychladnút' ( 8.8), ( 10.7)
• Skontrolujte sietový kábel a poistky ✗ (⇒ 10.1)
  – Skontrolujte kábel, zástrčku, spojku, resp. spínač a v prípade potreby vymeňte (odborný elektroinštatalatér) ✗ (⇒ 10.1)
• Vymeňte poistku ✕ (⇒ 10.1)
  – Správne zatvorte a priskrutkujte podávací lievik (⇒ 11.3)
  – Demontujte podávací lievik a zo žacej skrine stroja odstráňte zvyšky drvenej hmoty (Pozor: vytiahnite sietový kábel) (⇒ 11.4)
  – Odistite blokovací mechanizmus (⇒ 11.7)

Porucha:

Znížený drviaci výkon

• V y m e ñte alebo naostrite drviace noža ✗ (⇒ 11.9), (⇒ 11.8)
• Správne nabráste nôž ✗ (⇒ 11.9)
  – Použite kratší sietový kábel (⇒ 10.1)
• Pohl'adom skontrolujte nožový kotúč ✗

Porucha:

Haluzový materiál sa nev'tahuje do stroja.

• Zmenit'smer otáčania nožového kotúča (⇔ 10.7)
  – Nabrúsít kombinované nože a presne pritom dodržat uhol brúsenia ✗ (⇒ 11.9)

Porucha:

Podávací lievik nie je možné namontovat'

Andreas STIHL, spol. s r.o. Chrlická 753 664 42 Modřice

16.5 Adrese uvoznika STIHL

BOSNA I HERCEGOVINA

UNIKOMERC d. o. o. Bišće polje bb 88000 Mostar Telefon: [phone] Faks: [phone]

HRVATSKA

UNIKOMERC - UVOZ d.o.o. Sjedište: Amruševa 10, 10000 Zagreb Prodaja: Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica Telefon: [phone] Faks: [phone]

TURSKA

SADAL TARIM MAKİNELERI DIŞ TİCARET A.Ş. Hürriyet Mahallesi Manas Caddesi No.1 35473 Menderes, İzmir Telefon: [phone] Fax: [phone]

17. Tehnički podaci

GHE 355.0 / GHE 375.0:

Serijska oznaka 6011 Frekvencija 50 Hz Klasa zaštite I Vrsta zaštite zaštićena od prskanja vode (IPX4)

Način rada P40

Vážená zákaznice, vážený zákazníku,

těší nás, že jste se rozhodli pro firmu STIHL. Vyvíjime a vyrábíme naše výrobky ve špičkové kvalitě odpovídající potřebám našich zákazníků. Tím vznikají výrobky s vysokým stupněm spolehlivosti i při extrémním namáhání.

STIHL je zárukou špičkové kvality také v servisních službách. Náš odborný prodej zajišťuje kompetentní poradenství a instruktáž jakož i obsáhlý technický suport.

Děkujeme Vám za Vaši důvěru a přejeme mnoho spokojenosti s Vaším výrobkem STIHL.

Dr. Nikolas Stihl

DŮLEŽITÉ! PŘED POUŽITÍM SI NÁVOD PŘEČÍST A ULOŽIT PRO DALŠÍ POTŘEBU.

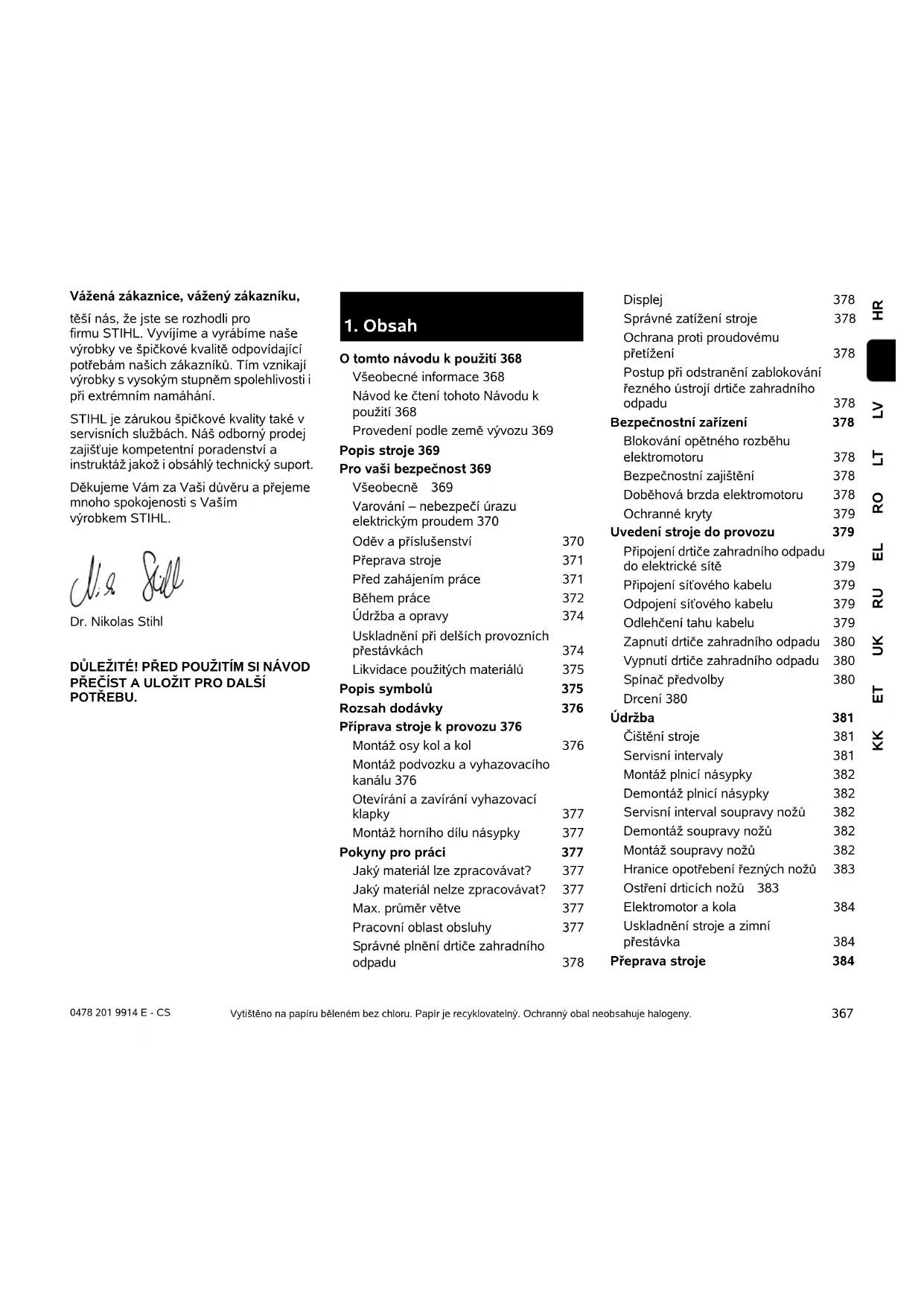

1. Obsah

O tomto návodu k použití 368

Všeobecné informace 368

Návod ke čtení tohoto Návodu k použití 368

Provedení podle země vývozu 369

Popis stroje 369

Pro vaši bezpečnost 369

Všeobecně 369

Varování – nebezpečí úrazu elektrickým proudem 370

Oděv a příslušenství 370

Přeprava stroje 371

Před zahájením práce 371

Během práce 372

Údržba a opravy 374

Uskladnění při delších provozních přestávkách 374

Likvidace použitých materiálů 375

Popis symbolů 375

Rozsah dodávky 376

Příprava stroje k provozu 376

Montáž osy kol a kol 376

Montáž podvozku a vyhazovacího kanálu 376

Otevírání a zavírání vyhazovací klapky 377

Montáž horního dílu násypky 377

Pokyny pro práci 377

Jaký materiál lze zpracovávat? 377

Jaký materiál nelze zpracovávat? 377

Max. průměr větve 377

Pracovní oblast obsluhy 377

Správné plnění drtiče zahradního odpadu 378

Displej 378

Správné zatížení stroje 378

Ochrana proti proudovému přetížení 378

Postup při odstranění zablokování řezného ústrojí drtiče zahradního odpadu 378

Bezpečnostní zařízení 378

Blokování opětného rozběhu elektromotoru 378

Bezpečnostní zajištění 378

Doběhová brzda elektromotoru 378

Ochranné kryty 379

Uvedení stroje do provozu 379

Připojení drtiče zahradního odpadu do elektrické sítě 379

Připojení sítového kabelu 379

Odpojení síťového kabelu 379

Odlehčení tahu kabelu 379

Zapnutí drtiče zahradního odpadu 380

Vypnutí drtiče zahradního odpadu 380

Spínač předvolby 380

Drcení 380

Údržba 381

Čištění stroje 381

Servisní intervaly 381

Montáž plnicí násypky 382

Demontáž plnicí násypky 382

Servisní interval soupravy nožů 382

Demontáž soupravy nožů 382

Montáž soupravy nožů 382

Hranice opotřebení řezných nožů 383

Ostření drticích nožů 383

Elektromotor a kola 384

Uskladnění stroje a zimní přestávka 384

Přeprava stroje 384

Tažení nebo tlačení drtiče

zahradního odpadu 384

Nadzvednutí nebo prénášení drtiče zahradního odpadu 384

Transportování drtiče zahradního

odpadu na ložné ploše 384

Opatření pro minimalizování opotřebení a zabránění vzniku škod 384

Běžné náhradní díly 385

Ochrana životního prostředí 385

Likvidace použitých materiálů 385

Prohlášení o shodnosti výroby 386

EU prohlášení o shodě pro drtič zahradního odpadu STIHL GHE 355.0, GHE 375.0 386

Servisní organizace 386

Adresa ředitelství společnosti STIHL 386

Adresy prodejních organizací STIHL 386

Adresy importérů produktů STIHL 386

Technické údaje 387

REACH 387

Hledání závad 387

Servisní plán 388

Potvrzení předání 388

Potvrzení servisu 388

2. O tomto návodu k použití

2.1 Všeobecné informace

Tento návod k použití je originální návod k použití od výrobce ve smyslu směrnice EU 2006/42/EC.

Společnost STIHL neustále pracuje na dalším technickém vývoji a rozšiřování sortimentu svých výrobků, a proto si vyhrazuje právo na změny obsahu dodávek z hlediska konstrukce a v y b a v e n í.

Z tohoto důvodu nemohou být z údajů a vyobrazení uvedených v tomto katalogu vyvozeny žádné právní nároky.

V tomto návodu k použití jsou případně popsány modely, které nejsou dostupné v k a ž d é z e m i .

Tento návod k použití je chráněn autorskými právy. Všechna práva jsou vyhrazena, zvláště právo na rozmnožování, překlady a zpracování elektronickými systémy.

2.2 Návod ke čtení tohoto Návodu k použití

Obrázky a texty popisují určité manipulační kroky.

V návodu k použití jsou vysvětleny také veškeré obrázkové symboly umístěné na stroji.

Směr pohledu:

Směr pohledu při označení směru vlevo a vpravo je v tomto Návodu k použití definován takto:

Obsluha stroje stojí za strojem (v pracovní pozici).

Odkaz na příslušnou kapitolu:

Šipka ukazuje na související kapitoly a podkapitoly, ve kterých lze najít další vysvětlení. V následujícím příkladu je uveden odkaz na příslušnou kapitolu: (⇔ 4.)

Označení jednotlivých textových bloků:

Popsané pokyny mohou být označeny podle následujících příkladů.

Manipulační kroky, vyžadující přímý zákrok obsluhy:

- Pomocí šroubováku uvolněte šroub (1), stiskněte páku (2) ....

Všeobecný výčet:

– Použití stroje při sportovních nebo soutěžních akcích

Texty se zvláštním významem:

Textové bloky se zvláštním významem jsou za účelem zdůraznění zvláštního významu označeny v Návodu k použití jedním z následujících symbolů.

Nebezpečí!

Nebezpečí nehody a těžkých úrazů osob. Zde je nutno dodržovat určitá pravidla nebo se něco zakazuje.

Varování!

Nebezpečí úrazu osob. Dodržováním předepsaných pravidel lze možným nebo pravděpodobným úrazům zabránit.

Pozor!

Dodržováním předepsaných pravidel lze zabránit lehkým úrazům resp. vzniku materiálních škod.

Upozornění

Informace pro lepší využití funkcí stroje a pro zabránění případné nesprávné obsluhy.

Texty k obrázku:

Obrázky, které vysvětlují použití stroje, se nacházejí na začátku návodu k použití.

Symbol fotoaparátu slouží k propojení určitého obrázku v obrázkové části s odpovídajícím textem v návodu k použití.

2.3 Provedení podle země vývozu

Společnost STIHL dodává stroje s různými elektrickými zástrčkami a spínači v závislosti na zemi vývozu.

Na obrázcích jsou stroje zobrazeny s eurozástrčkami; stroje s jiným provedením zástrček se připojují do elektrické sítě podobným způsobem.

3. Popis stroje

1 Základní stroj
2 Spodní díl násypky
3 Držadlo
4 Horní díl násypky
5 Upevňovací šrouby
6 Vyhazovací kanál
7 Opěrná trubka
8 Kolo
9 Spínač
10 Odlehčení tahu kabelu
11 Vidlice kabelu GHE 355
12 Vidlice kabelu GHE 375
13 Typový štítek se sériovým číslem stroje

4. Pro vaši bezpečnost

4.1 Všeobecně

Při práci se strojem bezpodmínečně dodržujte tyto bezpečnostní předpisy.

Před prvním uvedením stroje do provozu si pozorně přečtěte celý návod k použití. Návod k použití pečlivě uložte pro

pozdější potřebu.

Tato bezpečnostní opatření je nutno bezpodmínečně dodržovat v zájmu vaší vlastní bezpečnosti, avšak jejich výčet není konečný. Používejte stroj vždy s rozumem a s vědomím zodpovědnosti a pamatujte na to, že uživatel zodpovídá za úrazy dalších osob nebo poškození jejich majetku.

Důkladně se seznamte s ovládacími prvky a použitím stroje.

Stroj smí používat pouze osoby, které si přečetly návod k použití a jsou obeznámeny s ovládáním stroje. Před prvním uvedením stroje do provozu musi uživatel absolvovat odborné a praktické zaškolení. Uživateli musí být ze strany prodejce nebo jiné odborně způsobilé osoby vysvětleno, jak se musí stroj obsluhovat.

Při tomto zaškolení musí být uživateli zvláště zdůrazněno, že je pro práci se strojem nezbytná nejvyšší opatrnost a koncentrace.

Zbytková rizika nebude nikdy možno zcela vyloučit ani tehdy, jestliže tento stroj budete obsluhovat předepsaným způsobem.

Riziko smrti udušením!

Děti by se mohly při hře s obalovým materiálem udusit. Bezpodmínečně tedy zabraňte dětem v přístupu k obalovému materiálu.

Stroj včetně všech nástaveb svěřujte, resp. půjčujte pouze osobám, které jsou s tímto modelem a jeho obsluhou důkladně seznámeny. Návod k použití je součástí stroje a musí být vždy předán společně s ním.

Zajistěte, že je uživatel fyzicky, smyslově a m e n t á l n ě schopný se strojem pracovat o a obsluhovat jej. Pokud je uživatel fyzicky, smyslově nebo mentálně omezen, může s ním pracovat pouze pod dohledem nebo podle pokynů odpovědné osoby.

Zajistěte, aby byl uživatel plnoletý nebo byl v souladu s vnitrostátními předpisy vyškolen pod dohledem v práci.

Stroj používejte pouze tehdy, pokud jste odpočinutí a v dobré tělesné i duševní kondici. V případě, že jste zdravotně handicapováni, měli byste se dotázat svého lékaře, zda smíte se strojem pracovat. Se strojem se nesmí pracovat po požití alkoholu, drog nebo léků, které ovlivňují reakční schopnost.

Stroj je koncipován pro soukromé použití.

Pozor – nebezpečí úrazu!

Drtiče zahradního odpadu STIHL jsou určeny k rozmělnění rozvětveného materiálu a zbytků rostlin. Jiné použití není dovoleno, jinak hrozí nebezpečí úrazu nebo poškození stroje.

Drtič zahradního odpadu se nesmí používat (neúplný výčet):

– na jiné materiály (např. sklo, kov),
– na práce, které nejsou popsány v tomto návodu k použití,

– na výrobu nebo zpracování potravin (např. na drcení ledu, kukuřice).

Z bezpečnostních důvodů je zakázáno, s výjimkou odborné montáže příslušenství schváleného firmou STIHL, provádět na stroji jakékoliv změny. Takové jednání má kromě toho za následek zrušení všech nároku vyplývajících ze záruky. Informace o schváleném příslušenství obdržite u Vašeho odborného prodejce STIHL.

Zejména je zakázána jakákoliv manipulace se strojem, která by změnila výkon nebo otáčky spalovacího motoru nebo elektromotoru.

Se strojem není dovoleno transportovat žádné předměty, zvířata nebo osoby, obzvláště děti.

Při použití stroje na veřejných zelených plochách, v parcích, na sportovištích, veřejných komunikacích a v zemědělském či lesním hospodářství se musí pracovat s nejvyšší opatrností.

Stroj nechávejte stát pouze na rovné ploše, odkud se nemůže sám rozjet.

4.2 Varování – nebezpečí úrazu elektrickým proudem

Pozor! Nebezpečí úrazu elektrickým proudem!

Obzvlášť důležité pro bezpečnost provozu jsou sít'ové kabely, sít'ové vidlice, přepínač a přívodní kabel. Pro zabránění nebezpečí úrazu elektrickým proudem není dovoleno používat poškozené nebo předpisům nevyhovující kabely, spojky, vidlice a přívodní kabely.

Z toho důvodu pravidelně kontrolujte přívodní kabel, zda nevykazuje známky poškození či stárnutí materiálu (praskliny).

Uvádějte stroj do provozu pouze s odvinutým síťovým kabelem.

Pokud používáte prodlužovací kabel navinutý na bubnu, je nutné tento kabel před použitím zcela odvinout.

Poškozený prodlužovací kabel nikdy nepoužívejte. Poškozené prodlužovací kabely neopravujte, ale okamžitě je vyměňte za nové.

Pokud dojde během provozu k poškození přívodního elektrického kabelu nebo prodlužovacího kabelu, okamžitě přívodní elektrický kabel nebo prodlužovací kabel odpojte od elektrické sítě. Nikdy se nedotýkejte poškozeného přívodního nebo prodlužovacího kabelu.

Jsou-li kabely poškozené nebo opotřebované, stroj se nesmí používat. Zejména je nutno zkontrolovat poškození a projevy stárnutí přívodního síťového kabelu.

Údržbářské práce a opravy přívodních síťových vedení smí provádět pouze speciálně vyškolení odborníci.

Nebezpečí úrazu elektrickým proudem! Poškozený kabel nezapojujte do elektrické sítě a poškozeného kabelu se dotýkejte až poté, co byl odpojen od elektrické sítě.

Řezných ústrojí (řezných nožů) se dotýkejte teprve tehdy, až je stroj odpojen ze sitě.

Vždy předem zkontrolujte, zda je použité přívodní síťové vedení dostatečně jištěno.

Nepracujte za deště a v mokru!

Používejte výhradně prodlužovací kabely izolované proti vlhkosti, vhodné pro použití stroje ve venkovním prostředí (⇒ 10.).

Při rozpojování přívodního kabelu uchopte vždy přímo těleso vidlice a zásuvky, nikdy netahejte za přívodní kabely.

Stroj nenechávejte stát v dešti bez ochranného krytu proti vodě.

Pokud je stroj připojen k elektrickému agregátu, dbejte na to, aby nedošlo k poškození v důsledku kolísání proudu.

Stroj zapojujte pouze do elektrické sítě, kterou doporučujeme vybavit proudovým chráničem se jmenovitým vybavovacím rozdílovým proudem max. 30 mA. V případě nejasnosti se obraťte na odborníka s elektrotechnickou kvalifikací.

4.3 Oděv a příslušenství

Při práci vždy používejte pevnou obuv s drsnou podrážkou. Nikdy nepracujte

bosí ani například v sandálech.

Při práci a zejména také při údržbě a přepravě stroje vždy používejte ochranné kožené rukavice s uzavřenou

manžetou.

Při práci vždy používejte ochranné brýle a chrániče sluchu. Tyto pomůcky noste během celého pracovního času.

Při práci se strojem noste účelné a přiléhavé oblečení, tzn. pracovní kombinézu, ne pracovní plášť. Při práci se

strojem nenoste šál, kravatu, šperky, žádné visící pásky nebo šňurky a žádné jiné odstávající součásti oděvu.

Během celého pracovního času a při všech pracích na stroji musí být dlouhé vlasy svázány dohromady a zajištěny (šátek na hlavu, čepice atd.).

4.4 Přeprava stroje

Aby nedošlo k poranění o ostré hrany a popálení o horké díly stroje, používejte vždy ochranné pracovní rukavice (⇔ 4.3).

Stroj nikdy netransportujte při běžícím elektromotoru. Před transportováním elektromotor vypněte, řezný nůž nechte doběhnout a odpojte síťový konektor.

Stroj transportujte pouze s ochlazeným elektromotorem.

Stroj transportujte pouze s plnicí násypkou namontovanou podle předpisů.

Nebezpečí zranění od volně přístupných řezných nožů!

Berte v úvahu hmotnost stroje, zejména při naklápění.

Při nakládání používejte vhodné nakládací pomůcky (nakládací plošiny, zdvihací zařízení).

Stroj zajistěte na ložné ploše použitím dostatečně dimenzovaných vázacích prostředků (upínací popruhy, lana apod.) přesně podle popisu v tomto Návodu k použití. (⇒ 12.3)

Při tažení nebo tlačení stroje se pohybujte jen krokem. Netahejte vlečným lanem!

Při transportu stroje dodržujte platné regionální zákonné předpisy, zejména předpisy o bezpečnosti a zajištění nákladu během transportu a způsobu dopravy předmětů na ložné ploše.

4.5 Před zahájením práce

Je nutno zajistit, aby se strojem pracovaly pouze osoby, které znají návod k použití.

Dodržujte platné komunální předpisy pro provozní dobu zahradní techniky se spalovacím motorem nebo elektromotorem.

Před použitím stroje se musí vyměnit všechny vadné, opotrebené a poškozené součásti. Neprodleně vyměňte nečitelné či poškozené výstražné a bezpečnostní symboly na stroji. Specializovaný prodejce strojů STIHL má k dispozici náhradní samolepky s upozorněním i všechny další náhradní díly.

Nebezpečí úrazu!

Opotřebované nebo poškozené části (např. tupé řezné nože) mohou ovlivnit bezpečnost stroje a způsobit zranění uživatele.

Před uvedením do provozu je třeba zkontrolovat a zajistit následující:

• Stroj je v řádném provozním stavu. To znamená, zda se kryty a bezpečnostní zařízení nacházejí na svých místech a jsou neporušené;
  – Elektrický přívodní kabel stroje je připojen do elektrické zásuvky nainstalované v souladu s předpisy.
  – Izolace přívodního i prodlužovacího kabelu, vidlice a konektor jsou v bezvadném stavu.
  – Stroj jako celek není opotřebený nebo poškozený (skřiň elektromotoru, ochranná bezpečnostní zařízení, upevňovací díly, řezné nože, nožový hřídel, nožové kotouče atd.).
  – Ve stroji se nenachází žádná rozdrcená hmota a plnicí násypka je prázdná.
  – Všechny šrouby, matice a jiné upevňovací prvky jsou na svých místech a řádně dotažené. Uvolněné šrouby a matice před uvedením do provozu pevně dotáhněte (dodržujte utahovací moment).
• Přepínač předvolby sloužil k p řednastavení druhu drcené hmoty (tvrdý nebo měkký materiál).

Nebezpečí úrazu! Nastavení druhu drcené hmoty určuje směr otáčení řezného nože. Při nesprávném nastavení může drcená hmota vymrštěná zpět způsobit uživateli vážné poranění.

Abyste snížili nebezpečí úrazu a vzniku věcných škod, používejte stroj jen venku a ne blízko stěny nebo jiné pevné překážky (nedostatečný volný prostor pro obsluhu stroje, nebezpečí rozbití skleněných výplní, poškrábání automobilů apod.).

Pro zajištění stability při práci musí být stroj postaven na rovné a pevné ploše.

Nepoužívejte stroj na štěrkem posypaných nebo dlážděných plochách, protože vymrštěný nebo do výšky rozvířený materiál může způsobit zranění.

Před každým uvedením stroje do provozu zkontrolujte, zda je stroj řádně uzavřen. (⇒ 11.3)

Seznamte se s vypínačem pro zapnutí / vypnutí stroje, abyste mohli v nouzových situacích rychle a správně reagovat.

Ochrana proti úlomkům v plnicí násypce musí zakrývat plnicí otvor a nesmí být poškozena – vadnou ochranu proti úlomkům vyměňte.

Nebezpečí úrazu!

Stroj uvádějte do provozu jen v p ředepsaném smontovaném stavu. Pokud na stroji chybí díly (např. k o l a), nejsou již dodrženy předepsané bezpečnostní vzdálenosti, může stroj navíc vykazovat sníženou stabilitu.

Před uvedením do provozu vizuálně zkontrolujte, zda je stroj v předpisovém stavu!

Předpisově znamená, že je stroj kompletně smontován, obzvláště to znamená, že:

– je horní díl násypky namontovaný na spodním dílu násypky,
– plnicí násypka je namontovaná na základním stroji a oba upevňovací šrouby jsou rukou pevně dotaženy,
– náboj kola je kompletně smontován,
– jsou namontovaná obě kola,
- všechna bezpečnostní zařízení (vyhazovací kanál, ochrana proti postříkání atd.) musí být namontována a v bezchybném stavu,

– je namontované řezné ústrojí (nožový kotouč),
– jsou všechny řezné nože namontovány podle předpisu.

Na stroji nainstalované bezpečnostní spínače a bezpečnostní zařízení nesmějí být odstraněny ani přemostěny.

Nožový kotouč vizuálně zkontrolujte, zda není poškozený nebo zdeformovaný, a případně ho vyměňte.

4.6 Během práce

Se strojem nikdy nepracujte, pokud se v nebezpečné oblasti nacházejí zvířata nebo osoby, zvláště děti.

Nepracujte se strojem při dešti, bouřce a zejména ne při nebezpečí úderu blesku.

Na vlhkém podkladu se kvůli snížené stabilitě postoje obsluhy zvyšuje riziko úrazu.

Pracujte obzvláště opatrně, abyste zabránili uklouznutí. Je-li to možné, vyhněte se používání stroje na vlhkém podkladu.

Pracujte jen za denního světla nebo při dobrém umělém osvětlení.

Během celé pracovní doby udržujte v pracovní oblasti pořádek a čistotu. Odstraňte možná nebezpečí klopýtnutí jako např. kameny, větve, kabely apod.

Pracovní plocha obsluhy nesmí být položena výše než plocha, na které je postaven stroj.

Startování:

Před nastartováním stroj postavte do stabilní a vzpřímené polohy. V žádném případě se nesmí uvést do chodu ležící stroj.

Při zapínání stroje postupujte opatrně, viz příslušné pokyny v kapitole „Uvedení stroje do provozu“. (⇒ 10.5)

Při spouštění spalovacího motoru nebo při zapínání elektromotoru nestůjte před vyhazovacím otvorem. Před spuštěním nebo zapnutím motoru se uvnitř drtiče zahradního odpadu nesmí nacházet rozdrcený materiál. Rozdrcený materiál může být vymrštěn a způsobit úraz.

Při startování se stroj nesmí naklápět.

Vyhněte se častému zapínání během krátké doby, obzvláště pak „hraní“ si s vypínačem pro zapnutí / vypnutí. Nebezpečí přehřátí elektromotoru!

Z důvodu kolísání napětí, způsobeného rozběhem stroje, může při nepříznivých podmínkách sítě dojít k rušení jiných zařízení, připojených do stejného zásuvkového okruhu.

V takovém případě proved'te přiměřená opatření (např. stroj připojte do jiného zásuvkového okruhu než rušením postižené zařízení, pro provoz stroje použijte zásuvkový okruh s nižší impedancí).

Pracovní nasazení:

Nebezpečí úrazu!

Nohama nebo rukama nikdy nezasahujte nad, pod nebo do prostoru rotujících dílů.

Pří chodu stroje se nikdy obličejem nebo jinou částí těla nepřibližujte nad plnicí násypku nebo před vyhazovací otvor. Vždy udržujte odstup hlavy a těla od plnicího otvoru.

Nikdy nesahejte do plnicí násypky nebo vyhazovacího kanálu rukama, jinou částí těla či oděvu. Hrozí zde značné

nebezpečí úrazu očí, obličeje, rukou, prstů apod.

Při práci vždy držte rovnováhu a stabilní postavení. Nenaklánějte se dopředu nad stroj.

S ochranou proti zpětnému rázu se nesmí během provozu manipulovat (např. odstraňovat, vyklápět nahoru, uvazovat, jinak poškozovat).

Obsluha musí při plnění stroje stát v předepsané pracovní oblasti vymezené pro obsluhu. Během celé provozní doby stroje se vždy zdržujte jen ve vymezené pracovní oblasti, v žádném případě ne v prostoru výhozu. (⇔ 8.4)

Nebezpečí poranění!

Při provozu stroje může být rozdrcený materiál vymrštěn směrem nahoru. Uživateli může způsobit vážné poranění na obličejí, očích a rukou. Proto používejte ochranné brýle a rukavice (⇒ 4.3) a nepřibližujte hlavu k plnicímu otvoru.

Při běžícím spalovacím motoru nebo elektromotoru stroj nikdy nepřeklápějte.

Pokud se stroj během provozu převrhne, okamžitě vypněte elektromotor a vytáhněte vidlici kabelu ze síťové zásuvky.

Pokud během práce se strojem změníte druh drceného materiálu, vypněte stroj a sečkejte, než se řezný nůž zastaví. Poté

přepněte spínač předvolby na požadovaný druh materiálu (tvrdý materiál nebo měkký materiál).

Po stisknutí spínače předvolby za provozu lze stroj opět spustit až po uplynutí 6 sekund.

Nebezpečí úrazu!

Při plnění drtiče zahradního odpadu rozvětveným materiálem může dojít ke zpětnému vymrštění materiálu z plnicí násypky. Rozdrcená hmota vymrštěná zpět může způsobit vážné poranění uživatele. Používejte ochranné rukavice a ochranné brýle (⇔ 4.3)!

Při práci dbejte především na to, aby se vyhazovací kanál neucpal rozdrceným materiálem. To může mít za následek snížení výkonu drcení nebo zpětné vymrštění materiálu z plnicí násypky.

Při plnění drtiče zahradního odpadu dbejte především na to, aby se do drticí komory nedostala žádná cizí tělesa jako kovové díly, kameny, plastické hmoty, sklo atd., protože tyto mohou způsobit poškození komory a zpětné vymrštění z plnicí násypky.

Nebezpečí úrazu!

Rozdrcená hmota a cizí tělesa vymrštěná zpět mohou způsobit vážné poranění uživatele. Udržujte cizí předměty mimo dosah stroje a ucpání okamžitě odstraňte.

STOP

Pamatujte na to, že po vypnutí motoru trvá několik sekund, než se přestanou řezné nástroje otáčet.

Vždy vypněte elektromotor, vytáhněte vidlici kabelu ze síťové zásuvky a počkejte, až se všechny rotující nástroje úplně zastaví,

• dříve než se vzdálíte od stroje, příp. když je stroj bez dozoru,
• dříve než stroj přemístíte, zvednete, přenesete, sklopíte, posunete nebo potáhnete,
• před uvolněním upevňovacích šroubů a otevřením stroje,
  – p řed transportováním stroje,
• p řed každým uvolňováním zablokovaného nebo ucpaného řezného ústrojí, zablokované nebo ucpané plnicí násypky nebo vyhazovacího kanálu,
• dříve než budete provádět práce na nožovém kotouči,
• před zahájením kontroly, čištění stroje nebo před prováděním jakýchkoli prací na stroji.

V případě, že se do řezného nástroje dostanou cizí tělesa, stroj začne být neobvykle hlučný, nebo začne-li silně vibrovat, okamžitě vypněte elektromotor a nechte stroj doběhnout až do zastavení. Vytáhněte síťovou vidlici ze zásuvky, odstraňte plnicí násypku a provedte následující kroky:

– Stroj zkontrolujte, především bezchybný stav řezného nástroje (řezných nožů, nožového kotouče, upnutí řezných nožů, šroubu nože, upínacího kroužku), a pokud byla zjištěna poškození, nechte nezbytné opravy provést odborníkem, dříve než stroj znovu spustíte a budete s ním pracovat.

– Zkontrolujte správné upevnění všech dílů řezného ústrojí, podle potřeby šrouby dotáhněte (dodržte utahovací momenty).
- Poškozené součásti nechte odborně opravit nebo vyměnit, přičemž všechny vyměněné dily musejí vykazovat rovnocennou kvalitu.

4.7 Údržba a opravy

Před zahájením jakýchkoli údržbářských prací na stroji (čištění, opravy atd.), před kontrolou zauzlení či poškoz

přívodního kabelu odstavte stroj na pevné, rovné půdě, vypněte elektromotor a vytáhněte vidlici kabelu ze síťové zásuvky.

Před prováděním údržbářských prací nechte stroj cca 5 minut vychladnout.

Přívodní sítový kabel smí opravit, resp. vyměnit výlučně autorizovaný odborník s elektrotechnickou kvalifikací.

Před údržbou rezného nástroje ověřte, zda se nástroj může navzdory blokovacímu zařizení otáčet, a to i za předpokladu, že stroj není napájen.

Pokud musely být při údržbářských pracích demontovány některé součásti nebo ochranná zařízení, je nutno tyto součásti neprodleně a podle předpisu namontovat zpět na původní místo.

Čištění:

Po ukončení práce se musí celý stroj pečlivě vyčistit. (⇒ 11.1)

Pro čištění stroje nikdy nepoužívejte vysokotlaké čisticí zařízení nebo proud vody (např. ostříkáním pomocí zahradní hadice).

Nepoužívejte agresivní čisticí prostředky.

Tyto čisticí prostředky mohou poškodit plastové a kovové díly, a tím negativně ovlivnit bezpečný provoz Vašeho stroje STIHL.

Údržbářské práce:

Smí se provádět pouze údržbářské práce, které jsou popsány v tomto Návodu k použití, další práce nechejte provést u odborného prodejce.

Potřebujete-li odborné informace nebo nemáte-li k dispozici potřebné nářadí, Váš odborný prodejce Vám vždy rád pomůže. STIHL doporučuje nechat provést všechny údržbářské práce a opravy výlučně prostřednictvím odborného prodejce STIHL.

Odborní prodejci STIHL jsou pravidelně školeni a disponují všemi potřebnými technickými informacemi.

Používejte jen nářadí, příslušenství a nástavby, které byly pro tento stroj schváleny firmou STIHL, nebo technicky identické díly, jinak může dojít k nehodám s újmou na zdraví osob nebo poškozením stroje. V případě dotazů se obracejte na odborného prodejce.

Vlastnosti originálního nářadí, příslušenství a náhradních dílů STIHL jsou optimálně sladěny se strojem a se všemi požadavky uživatele. Originální náhradní díly STIHL lze poznat podle čísla náhradních dílů STIHL, podle nápisu STIHL a případně podle značky označující náhradní díly STIHL. Na malých dílech může být toto označení také samostatně.

Samolepicí informační a výstražné piktogramy na stroji udržujte vždy čisté a nepoškozené. Poškozené nebo ztracené samolepicí štítky se musí vyměnit za nové originální štítky od Vašeho odborného prodejce STIHL. Při výměně určitého dílu za nový dbejte na to, aby byl tento nový díl opatřen stejnou nálepkou.

Na řezném ústrojí pracujte jen v ochranných pracovních rukavicích (⇒ 4.3) a při práci postupujte s nejvyšší opatrností.

Udržujte pevné dotažení všech matic, čepů a šroubů, zejména všech šroubů řezného ústrojí, aby se stroj vždy nacházel v bezpečném provozním stavu.

Pravidelně kontrolujte celý stroj, zejména před uskladněním (např. před zimní přestávkou) z hlediska opotřebení a poškození. Opotřebené nebo poškozené součásti stroje se musí z bezpečnostních důvodů ihned vyměnit, aby se stroj vždy nacházel v bezpečném provozním stavu.

4.8 Uskladnění při delších provozních přestávkách

Než stroj uložíte v uzavřené místnosti, nechte jej cca 5 minut vychladnout.

Vždy se ujistěte, že je stroj zajištěn proti neoprávněnému použití (např. před dětmi).

Před uskladněním (např. zimní přestávka) stroj důkladně vyčistěte.

Stroj uskladněte v řádném provozním stavu.

Stroj nechávejte na rovné ploše, odkud se nemůže nechtěně rozjet.

Drtič zahradního odpadu uskladněte jen s namontovanou plnicí násypkou.

Nebezpečí úrazu v důsledku vyčnívajících řezných nožů!

4.9 Likvidace použitých materiálů

Odpadní materiály mohou být škodlivé pro lidi, zvířata nebo životní prostředí a je nutné je správným způsobem likvidovat.

Chcete-li se dozvědět více o odborné likvidaci odpadních materiálů, obraťte se na místní recyklační podnik nebo na odborného prodejce. Společnost STIHL doporučuje odborného prodejce STIHL.

Zajistěte, aby byl použitý a nepotřebný stroj odevzdán do specializované sběrny pro ekologickou likvidaci odpadu. Stroj před likvidací zneškodněte tak, aby byl nepoužitelný. Abyste zabránili úrazům, odstraňte zejména přívodní síťový kabel, resp. přívodní kabel k elektromotoru.

5. Popis symbolů

Pozor!

Před uvedením stroje do provozu si přečtěte návod k p o u žití.

Nebezpečí úrazu!

Zabraňte přístupu třetích osob do pracovní zóny.

Nebezpečí úrazu!

Rotující řezné nástroje! Ruce a nohy udržujte vždy v bezpečné vzdálenosti od otvorů, když je stroj v chodu.

Nebezpečí úrazu!

Před zahájením prací na řezném nástroji, údržbářských a čisticích praci, před kontrolou zauzlení nebo poškození přívodního kabelu nebo před opuštěním stroje vždy vypněte elektromotor a vytáhněte síťový kabel ze stroje.

Nebezpečí úrazu!

Vyhozené větve a drcená hmota mohou pořezat ruce nebo prsty.

Používejte chrániče sluchu.

Noste ochranné brýle.

Používejte ochranné rukavice.

Nepracujte za deště a v m o k r u !

Nebezpečí úrazu!

Řezný nástroj má doběh. Vyčkejte, až dojde k zastavení řezného nástroje.

Nebezpečí úrazu!

Nestoupejte na stroj.

Nebezpečí úrazu!

Nikdy nesahejte do plnicí násypky nebo vyhazovacího kanálu rukama, jinou částí těla či oděvu.

Nebezpečí úrazu!

Drcený materiál vkládejte vždy jen na levou stranu.

Při předvolbě tvrdého materiálu vkládejte drcenou hmotu na levou stranu. Řid'te se pokyny pro obsluhu.

Nebezpečí úrazu!

Nebezpečí zpětného vymrštění drcené hmoty. Zabraňte přístupu třetích osob do nebezpečné oblasti. Minimální vzdálenost 15 m.

Předvolba tvrdého materiálu pro drcení větví a odřezků větví keřů nebo silného a r o z v čtveného materiálu.

Předvolba měkkého materiálu pro drcení organických rostlinných zbytků, jako je odpad ovoce a zeleniny, odřezky květin, listy atd.

Po stisknutí spínače předvolby za provozu lze stroj opět spustit až po uplynutí 6 sekund.

6. Rozsah dodávky

Poz. Označení ks

A Základní stroj se spodním dílem násypky 1

B Horní díl násypky 1

C Osa kol 1

D Náboj kola 1

E Doraz kol 2

F Šroub M6 x 55 2

G Šestihranná matice 2

H Kolo 2

I Kryt kola 2

J Zátka kola 2

K Upínací kolík 2

L Závitořezný šroub P6 x 50 2

M Vyhazovací klapka 1

N Prodloužení výhozu 1

0 Lišta 1

P Čep 2

Q Šroub Torx P5 x 20 3

R Šroub Torx P5 x 10 2

Poz. Označení ks

S Bezpečnostní šroub 3

T Montážní nářadí 1

• Návod k použití 1

7. Příprava stroje k provozu

Zabraňte poškození stroje! Pro zabránění poškození stroje je nutno přesně dodržovat všechny utahovací momenty uvedené v následující kapitole „Příprava stroje k provozu“.

7.1 Montáž osy kol a kol

• Namontujte osu kol (C) s dorazy kol (E), šrouby (F) a šestihranné matice (G) na náboj kola (D) a přišroubujte montážním nářadím (T) (4 - 6 Nm).
• Kolo (H) nasuňte na namontovanou osu kol.
• Zasuňte zátku kola (J) a upevněte naražením upínacího kolíku (K).
• Nasad'te kryt kola (I).
• Tento postup zopakujte i na druhé straně.

7.2 Montáž podvozku a vyhazovacího kanálu

1 Montáž prodloužení výhozu

- Základní stroj (A) položte dle vyobrazení na kus dřeva vysoký cca 15-20 cm.

• Zavěste prodloužení výhozu (N) pomocí háků (1) zezadu do otvorů (2) na základním stroji (A) a otočte dolů tak, aby byl přední díl základního stroje zasunut přesně do otvoru prodloužení výhozu.
• Šrouby (R) zašroubujte do hřbetu háků (1) (1 - 2 Nm).

2 Montáž podvozku

• Podvozek s oběma rameny kol (3) nasuňte až na doraz do vedení na základním stroji (4).
• Rameno kol zatlačte ohybem (5) do vybrání na prodloužení výhozu (6).
• Prostrčte šrouby (L) přes otvory v ramenech kol (7) a utáhněte je (3 - 4 Nm).

3 Montáž lišty

Ohyb náboje kola (5) musí ležet přesně ve vybráních prodloužení výhozu (6).

- Přiložte lištu (O) a zašroubujte šrouby (Q) (1 - 2 Nm).

- Postavte stroj.

4 Montáž vyhazovací klapky

- Vyhazovací klapku (M) zavěste a zatlačte čep (P) (příp. použijte plastové kladivo). Při zavěšování dávejte pozor na to, aby žebra (8) vlevo a vpravo na vnitřní straně vyhazovací klapky vždy přesně zapadala do vodicí drážky prodloužení výhozu (9).

7.3 Otevirání a zavírání vyhazovací klapky

Otevření vyhazovací klapky:

- Pro provoz drcení vyklopte vyhazovací klapku (1) nahoru a nechte uzavírací sponu (2) zapadnout do prodloužení výhozu.

Zavření vyhazovací klapky:

- Pro účely transportu nebo úsporného skladování z hlediska místa nadzvedněte lehce uzavírací sponu (2) a sklopte vyhazovací klapku (1) směrem dolů.

7.4 Montáž horního dílu násypky

Násypku smí namontovat pouze odborný prodejce s použitím speciálního nářadí. Společnost STIHL doporučuje odborného prodejce STIHL.

• Horní díl násypky (B) nasad'te na spodní díl násypky (1).
• Ochranu proti postříkání (2) vyklopte směrem nahoru a podržte, viz obrázek.
  • Zašroubujte šrouby (S).

8. Pokyny pro práci

8.1 Jaký materiál lze zpracovávat?

Pomocí drtiče zahradního odpadu GHE 355 lze zpracovávat jak měkký, tak i tvrdý materiál.

Měkký materiál:

organické rostlinné zbytky, jako je odpad z ovoce a zeleniny, odřezky květin, listí atd.

Tvrdý materiál:

větve a odřezky větví keřů, jakož i silný a rozvětvený materiál.

větve a odřezky větví keřů by se měly zpracovávat vždy čerstvé, protože u čerstvé drcené hmoty je výkon drcení vyšší než u vyschlého nebo mokrého materiálu. Při drcení suché hmoty je vyšší riziko zpětného odmrštění. Větve vymrštěné zpět mohou způsobit vážné zranění uživatele.

Nebezpečí úrazu!

Při drcení tvrdého materiálu se ujistěte, že na stroji je správně nastaven typ drceného materiálu (⇒ 10.7). Volba typu drcené hmoty určuje směr otáčení řezného nože. Při nesprávném nastavení může drcená hmota vymrštěná zpět způsobit uživateli vážné poranění.

8.2 Jaký materiál nelze zpracovávat?

Do drtiče zahradního odpadu se nesmí dostat kameny, sklo, kovové materiály (dráty, hřebíky ...) nebo plastové díly.

Základní pravidlo:

Materiály, které nepatří do kompostu, nepatří ani do drtiče zahradního odpadu.

8.3 Max. průměr větve

Maximální průměr větve

GHE 355: 35 mm

GHE 375: 40 mm

Pozor!

Při současném vkládání více tenkých větví nesmí součet průměrů všech větví přesáhnout maximální průměr větve.

Nejlepšího výkonu drcení dosáhnete u čerstvě nařezaných větví a odřezků větví keřů.

8.4 Pracovní oblast obsluhy

Obsluha stroje se musi z bezpečnostních důvodů během celé provozní doby stroje zdržovat jen ve vymezené pracovní oblasti (šedá plocha).

Aby nedošlo k zasažení drceným materiálem, neměla by obsluha stát přímo za drtičem zahradního odpadu, ale lehce stranou (šrafovaná plocha A).

8.5 Správné plnění drtiče zahradního odpadu

Nebezpečí úrazu!

Z d úvodu šikmého nožového ústrojí může být rozvětvený materiál vymrštěn ze stroje! Rozvětvený materiál vymrštěný zpět může obsluze způsobit vážné poranění. Aby se zabránilo úrazům způsobeným zpětným vymrštěním materiálu ze stroje, je důležité drtič zahradního odpadu správně plnit. Pokud se drtič zahradního odpadu plní ze zadní strany (to znamená, že obsluha stojí ve vymezené pracovní oblasti) (⇒ 8.4), pak by měl být rozvětvený materiál vkládán mírně šikmo a veden podle symbolu (1) na levé stěně násypky až k nožovému ústrojí.

Při vkládání dodržujte předepsaný maximální průměr větve. Silně rozvětvené kusy prořežte a odstraňte postranní výhony. Velký plnicí otvor slouží výhradně k lepšímu uchycení silně rozvětveného materiálu.

8.6 Displej

Symbol zobrazený na displeji je průkazný, jen když elektromotor běží. Proto před kontrolou displeje drtič zahradního odpadu zapněte. (⇒ 10.5)

Po zapnutí drtiče zahradního odpadu se na displeji (1) zobrazí drcený materiál ke zpracování pomocí následujících symbolů:

větve a odřezky větví keřů, jakož i silný a rozvětvený materiál

organické rostlinné zbytky, jako je odpad z ovoce a zeleniny, odřezky květin, listí atd.

8.7 Správné zatížení stroje

Elektromotor nebo spalovací motor drtiče zahradního odpadu je možné zatížit jen natolik, aby otáčky citelně neklesly. Drtič zahradního odpadu vždy naplňujte rovnoměrně a plynule. Pokud při práci s d r t i čem zahradního odpadu klesnou otáčky, je nutno další plnění drtiče přerušit, aby se zatížení elektromotoru nebo spalovacího motoru uvolnilo.

8.8 Ochrana proti proudovému přetížení

Dojde-li při práci k přetížení elektromotoru, zabudovaná ochrana proti proudovému přetížení samočinně vypne elektromotor.

Po uplynutí doby potřebné pro ochlazení motoru v délce asi 10 minut lze drtič zahradního odpadu opět uvést do provozu. Příčinou častého vypínání ochrany proti proudovému přetížení může být:

– nevhodné dimenzování přívodního kabelu (⇔ 10.1)
- p řetížení elektrické sítě
– stroj je přetížen drcením příliš velkého množství materiálu nebo následkem tupých řezných nožů

8.9 Postup při odstranění zablokování řezného ústrojí drtiče zahradního odpadu

Pokud se při drcení zablokuje řezné ústrojí drtiče zahradního odpadu, ihned vypněte elektromotor a vytáhněte síťový kabel. Poté sejměte plnicí násypku a odstraňte příčinu poruchy.

9. Bezpečnostní zařízení

9.1 Blokování opětného rozběhu elektromotoru

Stroj se musí uvést do provozu jen prostřednictvím spínače, v žádném případě ne pouhým zasunutím přívodního kabelu do zásuvky.

9.2 Bezpečnostní zajištění

Elektromotor, resp. drticí ústrojí lze uvést do provozu pouze při správně uzavřené plnicí násypce. Při uvolnění pravého upevňovacího šroubu (při pohledu na stroj zepředu) během provozu se elektromotor samočinně vypne a drticí ústrojí se po několika sekundách úplně zastaví.

9.3 Doběhová brzda elektromotoru

Doběhová brzda elektromotoru zkracuje po vypnutí motoru dobu doběhu až do zastavení řezného nože na několik málo sekund.

9.4 Ochranné kryty

Drtič zahradního odpadu je vybaven ochrannými kryty v oblasti plnění a výhozu materiálu. V tom je zahrnuta celá plnicí násypka s horním dílem násypky a ochranou proti zpětnému rázu, prodloužení výhozu a rovněž vyhazovací klapka.

Ochranné kryty zaručují při drcení bezpečný odstup od drticích nožů.

10. Uvedení stroje do provozu

Nebezpečí úrazu!

Před uvedením drtiče zahradního odpadu do provozu si pečlivě přečtěte kapitolu „Pro Vaši bezpečnost“ (⇒ 4.) a dodržujte všechny bezpečnostní pokyny.

- Elektromotor zapínejte pouze tak, jak je popsáno v návodu k použití. (⇒ 10.5)

10.1 Připojení drtiče zahradního odpadu do elektrické sítě

Nebezpečí úrazu!

Dodržujte všechny bezpečnostní pokyny, uvedené v kapitole „Varování – nebezpečí úrazu elektrickým proudem“ (⇔ 4.2).

Drtiče zahradního odpadu vyráběné pro Velkou Británii jsou vybaveny připojovacím kabelem o délce 10 m se speciální vidlicí. Do vidlice v provedení pro Velkou Británii je integrována pojistka.

Zkontrolujte, zda síťové napětí a provozní napětí odpovídá specifikaci stroje (viz výkonový štítek).

Přívodní síťový kabel musí být dostatečně jištěn. (⇒ 17.)

Pro přívodní kabely je dovoleno použít pouze kabely, které nejsou slabší než pogumované přívodní kabely H07 RN-F DIN/VDE 0282.

Konektorové spoje musí být opatřeny ochranou před střikající vodou. Použití nevhodných prodlužovacích kabelů má za následek snížení výkonu, což může vést k poškození elektromotoru.

Minimální průřez přívodního síťového kabelu musí být 3 × 1,5 mm² až do délky kabelu 25 m, resp. 3 × 2,5 mm² až do délky kabelu 50 m.

Spojky přívodních elektrických kabelů musí být z gumy nebo opatřeny ochrannou gumovou izolací a splňovat požadavky normy DIN/VDE 0620.

Tento stroj je konstruován pro provoz s připojením na elektrickou síť, která má v místě připojení (domovní připojky) impedanci vedení Z_max maximálně 0,435 ohmů (při frekvenci 50 Hz). Uživatel se musí ujistit, zda napájecí elektrická síť, do které bude stroj připojen, tyto požadavky splňuje. V případě nejasností ohledně odporu elektrické síť se obraťte přímo na místního dodavatele elektrického proudu.

Bližší informace ohledně připojení stroje do elektrické sítě Vám podá odborník s elektrotechnickou kvalifikací.

10.2 Připojení sít'ového kabelu

Při volbě přívodního síťového kabelu zohledněte všechny body uvedené v kapitole „Připojení stroje do elektrické sítě“ (⇔ 10.1).

GHE 355:

- Konektor síťového kabelu zasuňte do 3pólové síťové zásuvky (1) stroje.

GHE 375:

- Konektor sít'ového kabelu zasuňte do 5pólové sít'ové zásuvky (2) stroje.

10.3 Odpojení sít'ového kabelu

Síťový kabel odpojujte pouze vytažením za spojku. Nikdy netahejte za kabel.

Pokud byl drtič zahradního odpadu během provozu vypnutý vytažením síťového kabelu, lze jej opětovně uvést do provozu až po uplynutí doby zpoždění 12 sekund.

10.4 Odlehčení tahu kabelu

Zařízení pro odlehčení tahu kabelu zabraňuje při práci nechtěnému odpojení přívodního kabelu, a tím možnému poškození připojovací síťové zásuvky na stroji. Proto se musí přívodní síťový kabel vést přes odlehčení tahu kabelu.

Zavěšení kabelu do odlehčení tahu kabelu:

- Připojte sítový kabel. (⇒ 10.2)

• Připojovací kabel (1) upravte do smyčky a smyčku vložte do otvoru (2).
• Smyčku zaklesněte do háku (3) a pevně utáhněte.

Vyvěšení kabelu z odlehčení tahu kabelu:

• Uvolněte smyčku síťového kabelu z háku (3).
• Smyčku připojovacího kabelu (1) vytáhněte z otvoru (2).
• Podle potřeby odpojte síťový kabel. (⇒ 10.3)

10.5 Zapnutí drtiče zahradního odpadu

Uvnitř stroje se nesmí nacházet žádný rozdrcený materiál, jinak může být při zapnutí vymrštěn ze stroje.

Blokovací zařízení nožového kotouče musí být při zapnutí stroje vždy vyřazeno z činnosti odklopením až na doraz. (⇒ 11.6)

Pokud se spínač předvolby nachází ve svislé poloze (střední poloha), není možné drtič zahradního odpadu zapnout.

• Připojte síťový kabel. (⇒ 10.2)
• Na spínači stiskněte zelené tlačítko (1). Drtič zahradního odpadu je v provozu.
• Připojte síťový kabel. (⇒ 10.2)
• Na spínači stiskněte zelené tlačítko (1). Drtič zahradního odpadu je v provozu.

10.6 Vypnutí drtiče zahradního odpadu

Elektromotor vypněte až tehdy, když se ve stroji nenachází žádná rozdrcená hmota. Jinak se může stát, že se po opětovném zapnutí stroje nožový kotouč zablokuje.

- Na spínači stiskněte červené tlačítko (1).

Elektromotor drtiče zahradního odpadu se vypne a automaticky zabrzdí.

Nebezpečí úrazu! Při vypnutí elektromotoru pamatujte na doběh pracovního nářadí, který až do úplného zastavení činí několik sekund.

10.7 Spínač předvolby

Pomocí drtičů zahradního odpadu 14 GHE 355 a GHE 375 lze zpracovávat jak měkký materiál, tak i tvrdý materiál. Otočením spínače předvolby se nastaví metoda drcení.

Pokud se spínač předvolby uvede do činnosti během provozu nebo po vypnutí během doběhu elektromotoru (elektromotor ještě není v klidovém stavu), lze drtič zahradního odpadu z bezpečnostních důvodů opětovně zapnout až po uplynutí doby zpoždění 6 sekund. (⇒ 10.5)

Až po zapnutí drtiče zahradního odpadu se na displeji správně zobrazí drcený materiál ke zpracování.

Nebezpečí úrazu! Nastavení druhu drcené hmoty určuje směr otáčení řezného nože. Při nesprávném nastavení může drcená hmota vymrštěná zpět způsobit uživateli vážné poranění.

Kontrola nastavení:

- Zapněte drtič zahradního odpadu. (⇔ 10.5) Na displeji (1) se objeví symbol aktuálně nastaveného drceného materiálu ke zpracování. (⇔ 8.6)

Změna nastavení:

• Vypněte drtič zahradního odpadu a vyčkejte, až se řezné ústrojí úplně zastaví. (⇒ 10.6)
• Spínač předvolby (2) otočte o 180°.
• Drtič zahradního odpadu opět zapněte. (⇒ 10.5) Na displeji (1) se objeví symbol aktuálně nastaveného drceného materiálu ke zpracování. (⇒ 8.6)

10.8 Drcení

• Drtič zahradního odpadu přesuňte na rovnou a pevnou plochu a bezpečně postavte.
• Používejte ochranné pracovní rukavice, nasadťe si ochranné brýle a chrániče sluchu. (⇒ 4.3)
• Otevřete vyhazovací klapku. (⇒ 7.3)
• Do drtiče zahradního odpadu připojte síťový kabel. (⇒ 10.2)
• Zapněte drtič zahradního odpadu. (⇒ 10.5)

• Počkejte, až motor drtiče zahradního odpadu dosáhne svých maximálních otáček (otáčky bez zátěže).

• Zkontrolujte, zda zpracovávaný materiál (tvrdý, resp. měkký materiál) odpovídá symbolu drcené hmoty na displeji. (⇒ 8.6)

• V případě, že neodpovídá, změňte nastavení. (⇒ 10.7)
• Drtič zahradního odpadu vhodně plňte drcenou hmotou. (⇒ 8.5)
• Vypněte drtič zahradního odpadu. (⇒ 10.6)

Nebezpečí úrazu!

Při zpracování tvrdého materiálu s nastavením na měkký materiál může dojít k výraznému odmrštění zpět. Drcená hmota vymrštěná zpět může uživateli způsobit vážné poranění.

11. Údržba

Nebezpečí úrazu!

Abyste zabránili neúmyslnému zapnutí elektromotoru, je nutno před zahájením údržby, čištění a všech prací na řezném ústrojí bezpodmínečně vytáhnout síťový kabel ze zásuvky!

Nebezpečí úrazu!

Při práci vždy používejte ochranné rukavice. (⇒ 4.3)

Nikdy nesahejte na řezné nože, dokud nejsou zcela v klidu.

Potřebujete-li odborné informace nebo nemáte-li k dispozici potřebné nářadí, váš odborný prodejce vám vždy rád pomůže.

Společnost STIHL doporučuje nechat provést všechny údržbářské práce a opravy výlučně u odborného prodejce STIHL.

Společnost STIHL doporučuje používat pouze originální náhradní díly STIHL.

11.1 Čištění stroje

Interval údržby:

Po každém použití

Stroj po každém použití vždy důkladně vyčistěte. Pečlivé ošetřování chrání stroj před poškozením a prodlužuje jeho životnost.

Proudem vody nikdy

nestříkejte na části elektromotoru nebo spalovacího motoru, těsnění, ložiska a elektrosoučástky,

jako např. vypínače. Následkem toho by mohly být nákladné opravy.

Pokud nelze nečistoty a usazené zbytky odstranit kartáčem, mokrým hadrem nebo dřevěným kolíkem, doporučuje společnost STIHL

použít speciální čisticí prostředek (např. speciální čisticí prostředek značky STIHL).

Nepoužívejte agresivní čisticí prostředky. Pravidelně čistěte nožové kotouče.

Stroj se smí čistit pouze ve vyobrazené poloze.

• Demontujte plnicí násypku. (⇒ 11.4)

Pro zajištění dostatečného chlazení elektromotoru pravidelně čistěte vstup pro chladící vzduch (sací štěrbiny) na skříni elektromotoru.

11.2 Servisní intervaly

Údržbu drtiče zahradního odpadu doporučujeme svěřit jednou za rok odbornému prodejci.

Společnost STIHL doporučuje odborného prodejce STIHL.

11.3 Montáž plnicí násypky

Nebezpečí úrazu! Při práci vždy používejte ochranné rukavice! (⇒ 4.3)

Před namontováním plnicí násypky se ujistěte, zda není řezné ústrojí zablokováno blokovacím zařízením.

• Plnicí násypku (1) zavěste do upevňovacích háků na základním stroji (2) a sklopte dopředu.
• Zašroubujte a utáhněte upevňovací šrouby (3).

Po ukončení montáže vizuálně zkontrolujte, zda je plnicí násypka správně zavěšená v upevňovacích závěsech.

11.4 Demontáž plnicí násypky

Nebezpečí úrazu!

Před otevřením upevňovacích šroubů vytáhněte koncovku síťového kabelu ze zásuvky. Při práci vždy používejte ochranné rukavice! (⇔ 4.3)

• Uvolněte a vyšroubujte upevňovací šrouby (1).
• Plnicí násypku (2) nakloňte dozadu a se j m ěte ji.

11.5 Servisní interval soupravy nožů Interval údržby: Před každým použitím

Zkontrolujte opotřebení, pevné dotažení, případné praskliny či jiná poškození soupravy nožů (skládající se z nožového kotouče, drticích nožů, pojistné podložky, upevňovacího kroužku a šroubu).

11.6 Demontáž soupravy nožů

Nebezpečí úrazu!

Při práci vždy používejte ochranné rukavice! (⇒ 4.3)

Nikdy nesahejte na řezné nože, dokud nejsou zcela v klidu.

1 Zablokování nožového kotouče

• Demontujte plnicí násypku. (⇒ 11.4)
- Nožový kotouč (1) otočte do zobrazené polohy a blokovací zařízení (2) vyklopte nahoru až na doraz.

② Uvolnění soupravy nožů

• Šroub (3) uvolněte pomocí montážního nástroje (T) a úplně ho vyšroubujte.
• Sejměte šroub (3), pojistnou podložku (4) a upevňovací kroužek (5).

3 Sejmutí křídlového nože

- Sejměte křídlový nůž (6), křídlový nůž (7) a křídlový nůž (8).

4 Vyjmutí nožového kotouče

• Blokovací zařízení (2) sklopte dozadu.
• Nadzvedněte nožový kotouč (1).

11.7 Montáž soupravy nožů

Nebezpečí úrazu! Při práci vždy používejte ochranné rukavice! (⇒ 4.3)

Před nasazením soupravy nožů vizuálně zkontrolujte, zda jsou v pořádku nožový kotouč i všechny drticí nože, a zda nejsou patrné žádné známky poškození jako vroubky, praskliny či vylomená místa.

Před nasazením soupravy nožů vyčistěte uložení nožů, nožový kotouč a drticí nože.

Nožový kotouč včetně štěpkovacího nože a tří křídlových nožů je opatřen ozubeným uložením nože. Tím je prakticky vyloučena nesprávná montáž kompletního řezného ústrojí, protože řezné nože lze na uložení nasadit jen ve správné poloze.

1 Nasunutí nožového kotouče

- Nožový kotouč (1) nasuňte na uložení nože. Dbejte při tom na ozubení uložení nože.

2 Zajištění soupravy nožů

- Nožový kotouč (1) otočte do zobrazené polohy a blokovací zařízení (2) vyklopte nahoru až na doraz.

3 Nasunutí křídlových nožů

Čísla (3) na vnitřní straně křídlových nožů odpovídají pořadí při montáži.

- Nasad'te křídlový nůž (4), křídlový nůž (5) a křídlový nůž (6).

4 Upevnění soupravy nožů

• Nasadte upevňovací kroužek (7) a upevněte společně s pojistnou podložkou (8) a šroubem (9).
• Šroub (9) utáhněte pomocí montážního nástroje (T) (45 - 50 Nm).
• Blokovací zařízení (2) opět sklopte zpět.
• Namontujte plnicí násypku. (⇒ 11.3)

11.8 Hranice opotrebení rezných nožů

Instalované řezné nože se musi otočit, příp. vyměnit ještě před dosažením připustné hranice opotřebení. Společnost STIHL doporučuje odborného prodejce STIHL.

1 Přehled rezných nožů

• 1 kus kombinovaného nože (1)
  – 3 kusy křídlového nože (2)
• 2 kusy trhajícího nože (3)
  • Demontujte soupravu nožů. (⇔ 11.6)

2 Kombinované nože

- Na základní hranu kombinovaného nože (4) přiložte pravítko (5). Vzdálenost (A) mezi řeznou hranou a pravítkem udává opotřebení.

Maximální hranice opotrebení (A) kombinovaného nože (1):

A = 5 mm

3 Křídlový nůž

Postup měření a předepsaná hodnota platí pro všechny tři křídlové nože stejně.

U křídlových nožů se může v d úsledku nerovnoměrného namáhání řezných hran vyskytnout nesymetrické opotřebení.

- Šířku nože změřte podél rezné hrany na dvou až třech měřicích místech. Rozhodující je nejnižší naměřená hodnota.

Minimální šířka nože (B) Křídlový nůž (2):

B = 40 mm

4 Trhající nůž

Postup měření a předepsaná hodnota platí pro oba trhající nože stejně.

U trhajících nožů se může v d úsledku nerovnoměrného namáhání řezných hran vyskytnout nesymetrické opotřebení.

- Šířky nožů změřte podél rezných hran na dvou až třech měřicích místech. Rozhodující je nejnižší naměřená hodnota.

Minimální šířky nože (C, D)

Trhající nůž (3):

C = 23 mm

D = 16 mm

11.9 Ostření drticích nožů

Doporučujeme, aby všechny drticí nože brousil pouze specializovaný prodejce. Tupé a nesprávně nabroušené řezné nože (špatný úhel broušení, nevyváženost způsobená nerovnoměrně nabroušenými řeznými noži atd.) zvyšují riziko zpětného odmrštění. Drcená hmota vymrštěná zpět může uživateli způsobit vážné poranění. Kromě toho může dojít ke zhoršení funkčnosti (pohyb rozdrceného materiálu, stabilita břitů atd.) drtiče zahradního odpadu.

• Demontujte soupravu nožů. (⇒ 11.6)

Úhel ostří:

Úhel ostří všech drticích nožů činí 30°.

Návod k ostření drticích nožů:

Při ostření drticích nožů je nutno dodržovat následující podmínky:

• Během ostření řezné nože ochlazujte, např. vodou. Nesmí se objevit modré zabarvení, jinak se sníží tvrdost břitu.
• Aby se zabránilo vibracím z důvodu nevyvážení, ostřete řezný nůž rovnoměrně.
• Před montáží zkontrolujte bezchybný stav řezných nožů: Zjistí-li se vruby, praskliny nebo jsou-li řezné nože obroušeny až na hranici opotřebení, je nutno nože vyměnit.
• Při ostření ostří nožů dodržujte předepsaný úhel ostří nože.
• Rezné nože ostřete proti rezné hraně.

11.10 Elektromotor a kola

Elektromotor nevyžaduje údržbu.

Ložiska kol nevyžadují údržbu.

11.11 Uskladnění stroje a zimní přestávka

Stroj uskladněte v suchém, uzavřeném a bezprašném prostoru. Zajistěte uskladnění stroje tak, aby byl mimo dosah dětí.

Stroj skladujte vždy jen v provozuschopném stavu.

Kontrolujte pevné dotažení všech matic, svorníků a šroubů, poškozené či nečitelné výstražné a bezpečnostní symboly na stroji vyměňte za nové, pravidelně kontrolujte celkové opotřebení a řádný technický stav celého stroje. Opotřebované nebo poškozené díly vyměňte.

Případné závady na stroji je nutno vždy odstranit ještě před uskladněním.

Při uskladnění stroje na delší dobu (zimní přestávka) dodržujte následující postup:

• Pečlivě vyčistěte všechny vnější díly stroje.
• Všechny pohyblivé díly dobře naolejujte, popř. namažte tukem.

12. Přeprava stroje

Nebezpečí úrazu!

Před transportováním si pečlivě přečtěte a dodržujte kapitolu „Pro Vaši bezpečnost“, zejména kapitolu „Transport stroje“. (⇒ 4.4)

Drtič zahradního odpadu transportujte vždy jen s namontovanou plnicí násypkou. Před nadzvednutím stroje respektujte hmotnost stroje, uvedenou v kapitole „Technické údaje“. (⇔ 17.)

12.1 Tažení nebo tlačení drtiče zahradního odpadu

• Drtič zahradního odpadu uchopte pevně za horní díl násypky (1) a naklopte ho dozadu.
• Drtič zahradního odpadu lze tak pomalu (krokem) tahat nebo tlačit.

12.2 Nadzvednutí nebo prénášení drtiče zahradního odpadu

Pro nadzvednutí a prénášení stroje jsou potřebné minimálně 2 osoby.

Noste vhodný ochranný oděv, zakrývající zcela předloktí a horní část těla.

• 1. Osoba: Uchopí drtič zahradního odpadu za rukojeti na horním dílu násypky (1).
• 1. Osoba: Uchopí drtič zahradního odpadu na liště prodloužení výhozu (2).

- Nadzvednutí drtiče zahradního odpadu proved'te současně.

12.3 Transportování drtiče zahradního odpadu na ložné ploše

- Stroj zajistěte proti pohybu pomocí vhodných vázacích prostředků. Lana, resp. popruhy upevněte na náboji kola (1) nebo na plnicí násypce (2).

13. Opatření pro minimalizování opotřebení a zabránění vzniku škod

Důležité pokyny pro údržbu a ošetřování skupiny výrobků

Elektrický drtič zahradního odpadu (STIHL GHE)

Firma STIHL v žádném případě neručí za zranění nebo materiální škody, které byly způsobeny nedodržováním pokynů v návodu na obsluhu, zejména pokynů týkajících se bezpečnosti, obsluhy a údržby, nebo použitím neschválených nástaveb nebo neschválených náhradních dílů.

Abyste zabránili poškození nebo nadměrnému opotřebení Vašeho stroje STIHL, vždy dodržujte následující důležité pokyny:

1. Běžné spotřební náhradní díly

Některé díly strojů STIHL podléhají běžnému provoznímu opotřebení i při předepsaném použití. Tyto díly se proto musí v závislosti na způsobu a době použití vždy včas vyměnit.

Mezi tyto součásti patří mj. také:

- řezný nůž

– nožový kotouč

2. Dodržování pokynů uvedených v tomto návodu k použití

Při používání, údržbě a uskladnění stroje STIHL postupujte tak pečlivě, jak to popisuje tento návod k použití. Za všechny škody, ke kterým došlo nedodržením bezpečnostních pokynů a pokynů pro obsluhu a údržbu, odpovídá uživatel.

To platí zejména pro:

• nedostatečně dimenzovaný přívodní kabel (průřez),
• nesprávné elektrické připojení (napětí),
  – úpravy stroje, které neschválila společnost STIHL,
  – použití neschváleného, nevhodného nebo kvalitativně nevyhovujícího nářadí nebo příslušenství stroje,
  – použití stroje v rozporu s určením,
  – použití stroje při sportovních nebo soutěžních akcích,
  – následné škody, vzniklé dalším používáním stroje s vadnými součástmi.

3. Údržbářské práce

Všechny práce uvedené v kapitole „Údržba“ provádějte pravidelně v p ředepsaných intervalech.

Pokud tyto údržbářské práce nemůže provést sám uživatel, musí pověřit odborného prodejce.

STIHL doporučuje nechat provést všechny údržbářské práce a opravy výlučně prostřednictvím odborného prodejce STIHL.

Odborní prodejci STIHL jsou pravidelně školeni a disponují všemi potřebnými technickými informacemi.

Zanedbáním těchto prací mohou vzniknout škody, za které odpovídá uživatel.

K tomu patří kromě jiného:

– škody na elektromotoru v důsledku nedostatečného čištění vedení chladicího vzduchu (sací štěrbiny, chladicí žebra, oběžné kolo ventilátoru),
– koroze a jiné škody způsobené následkem neodborného uskladnění,
– poškození stroje způsobené použitím nekvalitních náhradních dílů,
- škody v důsledku pozdě nebo nedostatečně provedené údržby, resp. v d úsledku servisních prací nebo oprav, které nebyly provedeny v servisní dílně odborného prodejce.

14. Běžné náhradní díly

Nožový kotouč, kompl.

6011 700 5100

Kombinovaný nůž

6011 702 5100

Křídlový nůž 1

6011 702 0300

Křídlový nůž 2

6011 702 0310

Křídlový nůž 3

6011 702 0320

Sada trhajících nožů

6011 007 1000

15. Ochrana životního prostředí

Rozdrcená hmota nepatří do odpadu, ale měla by se kompostovat.

Obaly, stroj a příslušenství jsou z recyklovatelných materiálů a je zapotřebí je likvidovat podle příslušných předpisů.

Ekologický tříděný sběr a likvidace odpadových materiálů umožňují opětovné použití cenných surovin. Použitý stroj je proto zapotřebí po ukončení obvyklé technické životnosti odevzdat do tříděného sběru druhotných surovin. Nesprávná likvidace může poškodit zdraví a znečistit životní prostředí.

15.1 Likvidace použitých materiálů

Stroj před likvidací zneškodněte tak, aby byl nepoužitelný.

K tomu účelu odstraňte přívodní síťový kabel, resp. přívodní kabel k elektromotoru.

Nebezpečí úrazu reznými noži!

Drtič zahradního odpadu nikdy nenechávejte bez dozoru, ani když je vyřazen z provozu. Zajistěte uskladnění stroje a řezných nožů tak, aby byly mimo dosah dětí.

16. Prohlášení o shodnosti výroby

16.1 EU prohlášení o shodě pro drtič zahradního odpadu STIHL GHE 355.0, GHE 375.0

STIHL Tirol GmbH

prohlašuje na svoji výhradní odpovědnost, že

– výrobek: elektrický drtič zahradního odpadu
– výrobní značka: STIHL
– typ: GHE 355.0, GHE 375.0
– příkon GHE 355.0: 2500 W
- Příkon GHE 355.0 (GB/CH): 2000 W
– příkon GHE 375.0: 3000 W
– sériové identifikační číslo: 6011

splňuje příslušná nařízení směrnic 2000/14/EC, 2006/42/EC, 2014/30/EU a 2011/65/EU a byl vyvinut a vyroben v souladu s následujícími normami platnými vždy k datu výroby: EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3,

- GHE 355.0: EN 50434

– GHE 375.0: EN ISO 12100 s ohledem na EN 50434.

Při zjišťování měřené a garantované hladiny akustického výkonu bylo postupováno podle přílohy V směrnice 2000/14/EC.

- N a m ěřená hladina akustického výkonu: 97,4 dB(A)

– Garantovaná hladina akustického výkonu: 100 dB(A)

Technické dokumenty jsou uloženy u společnosti STIHL Tirol GmbH.

Rok výroby a číslo stroje (sériové číslo) jsou uvedeny na drtiči zahradního odpadu.

Langkampfen, 01.02.2022

STIHL Tirol GmbH

v zastoupení

Matthias Fleischer, vedoucí odboru výzkumu a vývoje

v zastoupení

Sven Zimmermann, vedoucí oddělení kvality

16.2 Servisní organizace

Záruční a pozáruční servis vám poskytne váš prodejce. Informace o dalších prodejních a servisních místech vám sdělí v zastoupení firmy A. STIHL pro ČR:

Andreas STIHL, spol. s r. o. Chrlická 753

664 42 Modřice

16.3 Adresa ředitelství společnosti STIHL

16.4 Adresy prodejních organizací STIHL

NĚMECKO

16.5 Adresy importérů produktů STIHL

BOSNA A HERCEGOVINA

UNIKOMERC d. o. o.

Bišće polje bb

88000 Mostar

Telefon: [phone]

Fax: [phone]

CHORVATSKO

UNIKOMERC - UVOZ d.o.o.

Sjedište:

Amruševa 10, 10000 Zagreb

Prodaja:

Ulica Kneza Ljudevita Posavskog 56,

10410 Velika Gorica

Telefon: [phone]

Fax: [phone]

TURECKO

SADAL TARIM MAKİNELERI DIŞ

TÍCARET A.Ş.

Sériové identifikační

číslo 6011

Frekvence 50 Hz

Třída ochrany I

Krytí ochrana před

stříkající vodou

(IPX4)

Druh provozu P40

40 s - doba

zatížení,

60 s - doba

běhu naprázdno

Pohon řezného

ústrojí stálý

Měření podle 2000/14/EC / S.I.

2001/1701:

Zaručená hladina 100 dB(A)

akustického výkonu

L_WAd

Nejistota měření K _WA 2,4 dB(A)

GHE 355.0 / GHE 375.0:

Průměr kola 250 mm

D/Š/V 122/50/141

GHE 355.0:

Motor, druh

konstrukce elektromotor (\~)

Výrobce ATB

Typ BSRBF 0,75/2-C

Napětí 230 V\~

Příkon 2500 W

2000 W (GB)

2000 W (CH)

Jištění* 16 A

10 A (CH)

Max. průměr větve 35 mm

Jmenovité otáčky

elektromotoru 2750 /min

Měření podle EN 50434:

Hladina akustického 94 dB(A)

tlaku na pracovišti

L_pA

Nejistota měření KpA 3 d B ( A )

Hmotnost 30 kg

29 kg (CH)

32 kg (GB)

GHE 375.0:

Motor, druh elektromotor

konstrukce (\~3)

Výrobce ATB

Typ BSRF 0,75/2-C

Napětí 400 V\~

Příkon 3000 W

Jištění* 10 A

Max. průměr větve 40 mm

Jmenovité otáčky

elektromotoru 2810 /min

Měření podle EN 50434:

Hladina akustického 95 dB(A)

tlaku na pracovišti

L_pA

Nejistota měření K _pA 3 dB(A)

Hmotnost 31 kg

* Pozor!

U j i s t i če s nižší hodnotou než 16 A může při rozběhu, resp. při silném zatížení stroje docházet k vypadávání síťového jističe.

17.1 REACH

REACH je označení pro příslušné nařízení ES k registraci, hodnocení a schvalování chemikálií.

Informace o splnění podmínek nařízení REACH (ES) č. 1907/2006 jsou uvedeny na stránkách www.stihl.com/reach.

18. Hledání závad

✗ Případně se obratte na odborného prodejce, STIHL doporučuje odborného prodejce STIHL.

Závada:

Elektromotor se nerozběhne

Možná příčina:

– Byla aktivovaná ochrana elektromotoru
- Be z s í t'ového napětí
– Vadný přívodní elektrický kabel/vidlice, resp. zásuvka nebo vypínač
– Poškozená pojistka vidlice pro Velkou Británii (platí pouze pro stroje v provedení pro Velkou Británii)
- Nesprávně uzavřená plnicí násypka – aktivovaná funkce bezpečnostního spínače (bezpečnostní zajištění)
– Zablokovaný nožový kotouč
– Není odjištěno blokovací zařízení

Odstranění:

• Stroj nechte vychladnout ( 8.8), ( 10.7)
• Zkontrolujte přívodní síťové vedení a jističe ✗ (⇒ 10.1)
  – Zkontrolujte kabel, vidlici, spojku, resp. přepínač a podle potřeby je vyměňte (odborný elektroinstalatér) ✗ (⇒ 10.1)
• Vyměňte pojistku ✗ (⇒ 10.1)
• Plnicí násypku správně uzavřete a pevně zašroubujte (⇒ 11.3)
• Demontujte plnicí násypku a ze skřině odstraňte zbytky drceného materiálu (Pozor: Vytáhněte síťový kabel) (⇒ 11.4)
• Odjistěte blokovací zařízení (⇒ 11.7)

Závada:

Snížený výkon drcení

Možná příčina:

– Tupé řezné nože
– Nesprávně naostřené řezné nože
– Příliš dlouhý sítový kabel

• Vyměňte nebo naostřete drtící nože ✗ (⇒ 11.9), (⇒ 11.8)
• Rezné nože správně naostřete ✗ (⇒ 11.9)
• Použijte kratší síťový kabel (⇒ 10.1)
• Vizuálně zkontrolujte nožový kotouč ✗

Závada:

Rozvětvený materiál se nevtahuje do stroje

Možná příčina:

• Nesprávný směr otáčení nožového kotouče
  – Tupé nebo nesprávně naostřené nože

Odstranění:

• Změňte směr otáčení nožového kotouče (⇒ 10.7)
• Naostřete kombinovaný nůž a dbejte přitom na předepsaný úhel ostří nože ✗ (⇒ 11.9)

Závada:

Nelze namontovat plnicí násypku

Možná příčina:

– Není odjištěno blokovací zařízení

Odstranění:

- Odjistěte blokovací zařizení (⇒ 11.7)

19. Servisní plán

19.1 Potvrzení předání

Model:

Sériové číslo:

19.2 Potvrzení servisu

Při provádění údržbářských prací odevzdejte tento návod k použití Vašemu odbornému prodejci STIHL.

Ten pak do předtištěných polí potvrdí provedení servisních prací.

Servis proveden dne

Datum dalšího servisu
