GHE 355 - Høvel STIHL - Gratis bruksanvisning og manual
Finn enhetens veiledning gratis GHE 355 STIHL i PDF-format.
| Merke | STIHL |
| Modell | GHE 355 |
| Produkttype | Elektrisk hagekvern |
| Mål (L x B x H) | 122 x 50 x 141 cm |
| Vekt | 30 kg (standardversjon) |
| Strømforsyning | 230 V ~ (50 Hz) |
| Effektforbruk | 2500 W (standard), 2000 W (GB/CH) |
| Maks greindiameter | 35 mm |
| Nominell motorhastighet | 2750 o/min |
| Lydtrykknivå (L_pA) | 94 dB(A) |
| Garantert lydeffektnivå | 100 dB(A) |
| Beskyttelsesklasse | I |
| Beskyttelsestype | IPX4 (beskyttet mot sprutvann) |
| Materialer som kan makuleres | Mykt avfall (blader, skrell) og hardt avfall (greiner, hekker) |
| Traktkapasitet | Stor skorstein for forgrenede greiner |
| Klippesystem | Knivholderplate med kombinerte kniver, vingekniver og hakkekniver |
| Vedlikehold av kniver | Sliping mulig, regelmessig kontroll av slitasje |
| Sikkerhetsinnretninger | Gjenoppstartssperre, låsing, brems, beskyttelsesdeksler |
| Termisk beskyttelse | Overbelastningsrelé med automatisk stopp |
| Hjuldiameter | 250 mm |
| Vanlige reservedeler | Knivholderplate (6011 700 5100), kniver (flere referanser) |
| Garanti og reparasjonsevne | Vedlikehold hos autorisert forhandler anbefales, reservedeler tilgjengelig |
Ofte stilte spørsmål - GHE 355 STIHL
Brukerspørsmål om GHE 355 STIHL
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Høvel i PDF-format gratis! Finn veiledningen din GHE 355 - STIHL og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. GHE 355 av merket STIHL.
BRUKSANVISNING GHE 355 STIHL
vi er glade for at du har valgt STIHL. Vi utvikler og produserer våre produkter i topp kvalitet i samsvar med behovene til våre kunder. Dermed skapes produkter med høy pålitelighet selv ved ekstrem belastning.
STIHL står også for topp kvalitet ved servicen. Vår faghandel sikrer kompetent rådføring og opplæring, samt omfattende teknisk omsorg.
Vi takker for din tiltro og ønsker deg god fornøyelse med ditt STIHL produkt.
Dr. Nikolas Stihl
VIKTIG! LESES F∅R BRUK OG OPPBEVARES.
1. Innholdsfortegnelse
Om denne bruksanvisningen 176
Generell informasjon 176
Slik leser du denne
bruksanvisningen 176
Nasjonale varianter 176
Maskinbeskrivelse 177
For din egen sikkerhet 177
Generell informasjon 177
Advarsel – fare på grunn av elektrisk strøm 178
Bekledning og utstyr 178
Transport av maskinen 178
Før arbeidet 179
Under arbeidet 180
Vedlikehold og reparasjoner 181
Lagring ved lengre driftsopphold 182
Kassering 182
Symbolforklaring 182
Gjøre maskinen klar for bruk 183
Montere akselen og hjulene 183
Montere understell og utkastsjakt 183
Åpne og lukke utkastdekslet 184
Montere traktoverdelen 184
Informasjon om arbeid 184
Hvilke materialer kan bearbeides? 184
Brukerens arbeidsområde 185
Riktig fylling av kompostkvernen 185
Indikator 185
Riktig belastning av maskinen 185
Overbelastningsvern 185
Hvis kompostkvernens klippeenhet
blokkeres 186
Sikkerhetsutstyr 186
Omstartsperre for elektrisk motor 186
Sikkerhetslås 186
Den elektriske motorens etterløpsbrems 186
Beskyttelsesdeksler 186
Ta maskinen i bruk 186
Koble fra strømledningen 187
Strekkavlastning 187
Montere påfyllingstrakten 188
Demontere påfyllingstrakten 189
Serviceintervall knivsett 189
Demontere knivsettet 189
Montere knivsettet 189
Knivenes slitegrenser 189
Slipe komposteringsknivene 190
Elektrisk motor og hjul 190
Oppbevaring og vinterlagring 190
Transport 190
Dra eller skyve kompostkvernen 191
Minimere slitasjen og unngå skader 191
Vanlige reservedeler 192
Miljøvern 192
Kassering 192
Produsentens samsvarserklæring 192
Produsentens EU-
samsvarserklæring for
kompostkvern STIHL GHE 355.0,
GHE 375.0 192
Tekniske data 193
REACH 193
Feilsøking 193
Serviceplan 194
Bekreftelse av overleveringen 194
Servicebekreftelse 194

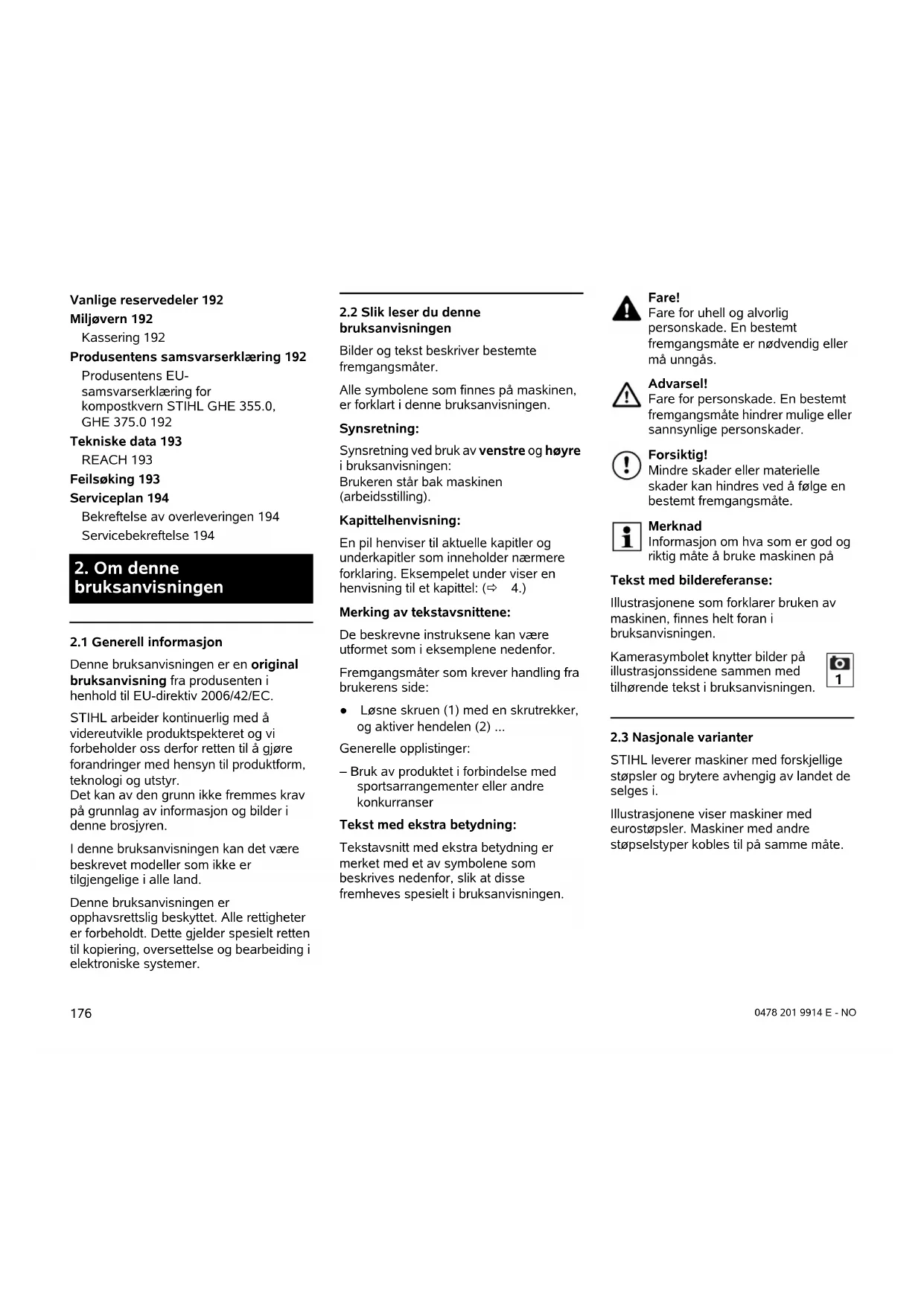

2. Om denne bruksanvisningen
2.1 Generell informasjon
Denne bruksanvisningen er en original bruksanvisning fra produsenten i henhold til EU-direktiv 2006/42/EC.
STIHL arbeider kontinuerlig med å videreutvikle produktspekteret og vi forbeholder oss derfor retten til å gjøre forandringer med hensyn til produktform, teknologi og utstyr.
Det kan av den grunn ikke fremmes krav på grunnlag av informasjon og bilder i denne brosjyren.
I denne bruksanvisningen kan det være beskrevet modeller som ikke er tilgjengelige i alle land.
Denne bruksanvisningen er opphavsrettslig beskyttet. Alle rettigheter er forbeholdt. Dette gjelder spesielt retten til kopiering, oversettelse og bearbeiding i elektroniske systemer.
2.2 Slik leser du denne bruksanvisningen
Bilder og tekst beskriver bestemte fremgangsmåter.
Alle symbolene som finnes på maskinen, er forklart i denne bruksanvisningen.
Synsretning:
Synsretning ved bruk av venstre og høyre i bruksanvisningen:
Brukeren står bak maskinen (arbeidsstilling).
Kapittelhenvisning:
Merking av tekstavsnittene:
De beskrevne instruksene kan være utformet som i eksemplene nedenfor.
Fremgangsmåter som krever handling fra brukerens side:
- Løsne skruen (1) med en skrutrekker, og aktiver hendelen (2) ...
Generelle opplistinger:
- Bruk av produktet i forbindelse med sportsarrangementer eller andre konkurranser
Tekst med ekstra betydning:
Tekstavsnitt med ekstra betydning er merket med et av symbolene som beskrives nedenfor, slik at disse fremheves spesielt i bruksanvisningen.
Fare!
Fare for uhell og alvorlig personskade. En bestemt fremgangsmåte er nødvendig eller må unngås.
Advarsel!
Fare for personskade. En bestemt fremgangsmåte hindrer mulige eller sannsynlige personskader.
Forsiktig!
Mindre skader eller materielle skader kan hindres ved å følge en bestemt fremgangsmåte.
Merknad
Informasjon om hva som er god og riktig måte å bruke maskinen på
Tekst med bildereferanse:
Illustrasjonene som forklarer bruken av maskinen, finnes helt foran i bruksanvisningen.
Kamerasymbolet knytter bilder på illustrasjonssidene sammen med tilhørende tekst i bruksanvisningen.
2.3 Nasjonale varianter
STIHL leverer maskiner med forskjellige støpsler og brytere avhengig av landet de selges i.
Illustrasjonene viser maskiner med eurostøpsler. Maskiner med andre støpselstyper kobles til på samme måte.
3. Maskinbeskrivelse
1 Basisenhet
2 Traktunderdel
3 Håndtak
4 Traktoverdel
5 Låseskruer
6 Utkastsjakt
7 Rørfot
8 Hjul
9 Bryter
10 Strekkavlastning
11 Støpsel GHE 355
12 Støpsel GHE 375
13 Merkeplate med maskinnummer
4. For din egen sikkerhet
4.1 Generell informasjon
Sørg for å følge alle sikkerhetsanvisningene når du arbeider med maskinen.
Før maskinen tas i bruk, må bruksanvisningen leses nøye og i sin helhet. Oppbevar bruksanvisningen på et trygt
sted for senere bruk.
Disse forholdsreglene er svært viktige for din sikkerhet. Oversikten er imidlertid ikke utfyllende. Bruk alltid sunn fornuft og opptre ansvarlig når du bruker maskinen.
Husk at det er brukeren som er ansvarlig hvis det oppstår ulykker som involverer andre personer eller andres eiendom.
Som bruker er det viktig at du gjør deg kjent med betjeningselementene på og bruken av maskinen.
Maskinen skal kun brukes av personer som har lest bruksanvisningen og er fortrolige med hvordan maskinen betjenes. Sørg for å få kyndig og praktisk opplæring før du tar i bruk maskinen for første gang. La forhandleren eller en annen fagkyndig gi deg en innføring i hvordan maskinen håndteres på en trygg måte.
Opplæringen skal særlig ha fokus på sikkerhet og viktigheten av å være forsiktig og konsentrert under arbeid med maskinen.
Selv om du betjener maskinen forskriftsmessig, vil det alltid være noe risiko forbundet med bruken.
Livsfare på grunn av kvelning! Lek med emballasjen medfører kvelningsfare for barn. Sørg for at barn ikke leker med emballasjen.
Maskinen, inkludert alt tilleggsutstyr, må bare lånes eller gis bort til personer som har grunnleggende kunnskap om denne modellen og bruken av den. Bruksanvisningen er en del av maskinen og skal alltid følge med.
Forsikre deg om at brukeren er fysisk, sensorisk og psykisk i stand til å betjene og arbeide med maskinen. Brukere med nedsatt fysisk, sensorisk eller psykisk funksjonsevne skal kun bruke gressklipperen under tilsyn eller etter anvisning fra en ansvarlig person.
Forsikre deg om at brukeren er myndig eller får yrkesopplæring under tilsyn iht. nasjonale bestemmelser.
Maskinen skal bare brukes av personer som er opplagte og i god fysisk og psykisk form. Hvis du har helsemessige plager, må du spørre legen om arbeid med maskinen er tilrådelig. Maskinen skal ikke brukes etter inntak av alkohol, narkotiske stoffer eller medikamenter som fører til nedsatt reaksjonsevne.
Maskinen er utviklet for privat bruk.
Obs – fare for ulykker!
STIHL kompostkverner egner seg til finkutting av kvister og planterester. Annen bruk er ikke tillatt og kan være farlig eller føre til skader på maskinen.
Kompostkvernen skal ikke brukes (ufullstendig liste):
– til andre materialer (f.eks. glass og metall)
– til annet arbeid enn det som er beskrevet i denne bruksanvisningen
- til bearbeiding av næringsmidler (f.eks. mesking eller knusing av is)
Av sikkerhetsmessige årsaker er enhver endring på maskinen, med unntak av montering av tilbehør som er godkjent av STIHL, forbudt, og vil føre til at garantien opphører. Kontakt din STIHL forhandler for informasjon om tillatt tilbehør.
Det er strengt forbudt å manipulere maskinen for å øke effekten eller endre turtallet til forbrenningsmotoren eller den elektriske motoren.
Maskinen skal ikke brukes til å transportere gjenstander, dyr eller personer (særlig barn).
Ekstra forsiktighet kreves ved bruk på offentlige anlegg, i parker, på sportsanlegg, gater og i land- og skogbruk.
Ikke slipp maskinen før den står på et flatt underlag og ikke kan begynne å rulle av seg selv.
4.2 Advarsel – fare på grunn av elektrisk strøm
Obs! Fare for elektrisk støt!
Strømledning, støpsel, av/på-bryter og tilkoblingsledning. Skadede kabler,
koblinger og støpsler eller tilkoblingsledninger som ikke er i overensstemmelse med forskriftene, må ikke brukes. Dette for å unngå fare for elektrisk støt.
Maskinen skal først tas i bruk etter at strømledningen er rullet ut.
Ved bruk av en kabeltrommel skal denne alltid rulles helt ut før bruk.
Bruk aldri en skadet skjøteledning. Skift ut defekte ledninger med nye, og forsøk aldri å reparere en skjøteledning.
Hvis strømledningen eller skjøteledningen skades under drift, skal den umiddelbart kobles fra strømforsyningen. Ta aldri i en skadet strømledning eller skjøteledning.
Maskinen må ikke brukes med skadede eller slitte ledninger. Kontroller spesielt nettilkoblingsledningen for skade og aldring.
Vedlikeholds- og reparasjonsarbeid på strømledningen skal bare utføres av spesialutdannede fagpersoner.
Fare for elektrisk støt!
Kutteenhetene (knivene) skal ikke berøres før maskinen er koblet fra strømnettet.
Tilkoblingsledningene som brukes, skal alltid være tilstrekkelig sikret.
Arbeid ikke när det regner eller er vått ute.
Bruk bare fuktighetsisolerte skjøteledninger for utendørsbruk som er egnet
for bruk med maskinen ( 10.).
Ta støpselet ut av stikkontakten uten å dra i tilkoblingsledningen.
Ikke la maskinen stå ute i regn uten at den er dekket til.
Hvis maskinen kobles til et strømaggregat, er det viktig å være oppmerksom på at den kan skades av strømsvingninger.
4.3 Bekledning og utstyr
Bruk alltid solide sko med såler med god gripeevne under arbeidet. Gå aldri barbent eller
Bruk alltid vernehansker av skinn med lukket linning under arbeidet. Dette gjelder også ved utføring av
vedlikeholdsarbeider og transport av maskinen.
Bruk alltid beskyttelsesbriller og hørselsvern under arbeidet. Ta ikke av disse før arbeidet er avsluttet.
Når du arbeider med maskinen, er det viktig at du bruker egnede og tettsittende klær, dvs. kjeledress (ikke arbeidsfrakk).
Ikke ha på deg sjal, slips, smykker, klær med lange stropper, bånd eller lignende under arbeidet.
Langt hår må bindes opp og holdes på plass med for eksempel hodetørkle eller lue under hele arbeidet.
4.4 Transport av maskinen
Bruk alltid vernehansker ( 4.3) under arbeidet, slik at du unngår å skade deg på skarpe kanter og varme deler.
Ikke transporter maskinen mens den elektriske motoren er i gang. Før transport slår du av den elektriske motoren, venter til knivene har stanset, og trekker ut støpselet.
Transporter maskinen bare når den elektriske motoren er avkjølt.
Vær spesielt oppmerksom på vekten när maskinen skal snus.
Bruk egnet lasteutstyr (lasterampe, løfteanordninger).
Sikre maskinen med tilstrekkelig dimensjonerte festemidler (stropper, tau, osv.) på festepunktene som er beskrevet i bruksanvisningen. (⇒ 12.3)
Trekk eller skyv maskinen i skrittempo. Ikke slep maskinen!
Følg regionale forskrifter ved transport av maskinen, spesielt med hensyn til lastsikring og transport av gjenstander på lasteflater.
4.5 Før arbeidet
Sørg for at maskinen bare betjenes av personer som har lest bruksanvisningen.
Overhold de lokale forskriftene for när på døgnet hageredskaper med forbrenningsmotor eller elektrisk motor kan brukes.
Skift ut eventuelle slitte eller defekte deler før du bruker maskinen. Informasjon om farer og advarsler som er blitt uleselig på maskinen, må skiftes ut. Du får nye klistremerker og alle andre reservedeler hos din STIHL forhandler.
Fare for personskade!
Slitte eller ødelagte deler (f.eks. sløve kniver) kan gjøre maskinen mindre trygg og utsette brukeren for skaderisiko.
- Maskinen er i driftssikker stand. Det innebærer at dekslene og beskyttelsesanordningene skal være på plass og i feilfri stand.
- Støpselet er koblet til en forskriftsmessig installert stikkontakt
– Isolasjonen til tilkoblings og skjøteledningen, støpselet og koblingen er i feilfri stand.
– Maskinen som helhet (hus, den elektriske motoren, beskyttelsesanordninger, festeelementer, kniver, knivaksel, knivskiver osv.) er verken slitt eller skadet. - Det finnes ikke kvernet materiale i maskinen og påfyllingstrakten er tom.
– Alle skruer, muttere og andre festeelementer er på plass og tilstrammet. Stram eventuelle løse skruer og muttere før bruk (pass på riktig tiltrekkingsmoment). - Type kvernemateriale (hardt eller mykt materiale) er forhåndsinnstilt ved hjelp av bryteren for forhåndsinnstilling.
Fare for personskader! Dreieretningen til knivene vil avhenge av typen kvernemateriale som er angitt. Ved feilinnstilling kan kvernet materiale bli kastet tilbake og påføre brukeren alvorlige skader.
For å redusere faren for person- og materialskader skal maskinen kun brukes utendørs og ikke nær en vegg eller andre ubevegelige gjenstander (umulig for brukeren å komme seg unna, fare for knusing av glassruter, riper på biler osv.).
Gjør deg kjent med hvordan av/på-bryteren brukes, slik at du kan handle raskt og riktig i nødsituasjoner.
Sprutbeskyttelsen i påfyllingstrakten skal være i feilfri stand og dekke påfyllingsåpningen. Skift ut sprutbeskyttelsen hvis den er defekt.
Fare for personskade!
Sørg for at maskinen er i forskriftsmessig montert tilstand ved hver bruk. Maskinen skal ikke brukes hvis den mangler deler (f.eks. hjul), siden sikkerhetsavstandene da ikke lenger er garantert, og maskinen i tillegg kan bli mindre stabil.
Kontroller alltid visuelt at maskinen er i forskriftsmessig stand før den tas i bruk!
Forskriftsmessig betyr at maskinen er ferdig montert, det vil si:
- Traktoverdelen er montert på traktunderdelen
– Påfyllingstrakten er montert på basisenheten, og begge låseskruene er skrudd godt til for hånd
– Den komplette hjulfoten er montert.
– Begge hjulene er montert.
– Alle sikkerhetsanordninger (utkastsjakt, sprutbeskyttelse osv.) er på plass og i orden
– Kutteenheten (knivskiven) er montert
– Alle knivene er forskriftsmessig montert
Koblings- og sikkerhetsinnretningene som er montert på maskinen, skal ikke fjernes eller omgås.
Ikke bruk maskinen när dyr eller personer (spesielt barn) oppholder seg i fareområdet.
Arbeid ikke med maskinen ved regn eller tordenvær, spesielt ikke hvis det er fare for lynnedslag.
Fuktig og glatt underlag gjør at faren for ulykker øker. Vær forsiktig under arbeidet slik at du ikke glir. Unngå om mulig å bruke maskinen på fuktig underlag.
Arbeid bare i dagslys eller med god kunstig belysning.
Arbeidsområdet må være rent og ryddig under hele arbeidet. Fjern steiner, kvister, ledninger og annet som det er lett å snuble i.
Brukeren skal ikke stå høyere enn maskinen.
Starte:
Før du starter maskinen, må du sørge for at den står stabilt og opprett. Maskinen skal aldri brukes når den ligger.
Vær svært forsiktig når du starter maskinen, og følg anvisningene i kapitlet "Ta i bruk maskinen". (⇒ 10.5)
Stå ikke foran utkaståpningen när forbrenningsmotoren eller den elektriske motoren slås på. Kontroller at det ikke fins noe kvernet materiale i kompostkvernen när den startes eller slås på. Kvernet materiale kan slynges ut og forårsake personskader.
Unngå hyppige innkoblinger i løpet av kort tid (ikke trykk på av/på-bryteren unødvendig).
Fare for overoppheting av den elektriske motoren!
Annet utstyr som er koblet til samme strømkrets, kan ved ugunstige nettforhold ødelegges på grunn av spenningssvingninger som forårsakes av denne maskinen ved oppstart. Egnede tiltak må iverksettes (for eksempel tilkobling til en annen strømkrets enn den til den aktuelle innretningen, koble maskinen til en strømkrets med lavere impedans).
Bruk:
Fare for personskader!
Hold aldri hender eller føtter under, over eller ved roterende deler.
Hold aldri ansiktet eller andre kroppsdeler over påfyllingstrakten og utkaståpningen när maskinen er i gang. Hold alltid hode og kropp på sikker avstand fra påfyllingsåpningen.
Stikk aldri hender, andre kroppsdeler eller deler av klesplagg inn i påfyllingstrakten eller utkastsjakten. Det er stor
fare for skader på øyne, ansikt, fingre, hender osv.
Pass på at du alltid står stødig. Ikke strekk deg fremover.
Sprutbeskyttelsen må ikke endres (fjernes, felles opp, komme i klem, skades osv.) under bruk.
Stå i det beskrevne arbeidsområdet når du fyller på kvernemateriale. Pass på at du står i arbeidsområdet under hele arbeidet, og ikke beveger deg inn i utkastsonen. (⇒ 8.4)
Fare for personskade!
Kvernet materiale kan bli slynget tilbake under arbeidet. Brukeren risikerer alvorlige skader på ansikt, øyne og hender. Bruk derfor beskyttelsesbriller og vernehansker (⇒ 4.3), og unngå å komme nær påfyllingsåpningen med hodet.
Tipp aldri maskinen mens forbrenningsmotoren eller den elektriske motoren er i gang.
Hvis maskinen velter under arbeidet, må den elektriske motoren straks slås av og støpselet trekkes ut.
Hvis maskinen er startet og du ønsker å bearbeide en annen type kvernemateriale, slår du av maskinen og venter til knivene har stoppet. Still deretter bryteren for forhåndsinnstilling til materialtypen du ønsker å bearbeide (hardt eller mykt materiale).
Hvis bryteren for forhåndsinnstilling aktiveres mens motoren er i gang, må du vente i 6 sekunder før maskinen kan slås på igjen.
Fare for personskade!
Det kan oppstå tilbakeslag under påfylling av kvistmateriale på kompostkvernen. Kvernet materiale som kastes tilbake, kan påføre brukeren alvorlige skader. Bruk vernehansker og beskyttelsesbriller (⇒ 4.3)!
Pass på at det ikke setter seg fast kvernemateriale i utkastsjakten. Fastkilt kvernemateriale gir dårligere kverneresultat og kan føre til tilbakeslag.
Når kompostkvernen fylles med materiale, er det spesielt viktig at det ikke kommer fremmedlegemer som for eksempel
metallbiter, steiner, plast eller glass inn i kvernekammeret. Dette kan forårsake skader og tilbakeslag fra påfyllingstrakten.
Fare for personskade!
Fremmedlegemer og kvernet materiale som kastes tilbake, kan påføre brukeren alvorlige skader. Unngå at det kommer fremmedlegemer i maskinen og fjern umiddelbart eventuelle tilstoppinger.
Vær oppmerksom på at klippeverktøyet roterer i noen sekunder etter at motoren er slått av.
Slå av den elektriske motoren, trekk ut støpselet og vent til alt roterende verktøy stanser
- før du går fra maskinen, eller när den skal stå uten tilsyn
- før du flytter, løfter, vipper, skyver eller trekker maskinen
- før du løsner låseskruene og åpner maskinen
- før du transporterer maskinen
- før du fjerner blokkeringer eller tilstoppinger i klippeenheten, påfyllingstrakten eller utkastkanalen
- før arbeider utføres på knivskiven
- før du ser over eller rengjør maskinen og før det skal utføres andre arbeider på den
Slå av den elektriske motoren og la maskinen stanse hvis det kommer fremmedlegemer inn i klippeverktøyet, eller hvis maskinen vibrerer unormalt eller lager uvanlige lyder. Ta ut støpselet, fjern påfyllingstrakten og utfør følgende trinn:
- Kontroller maskinen, spesielt klippeenheten (kniver, knivskive, knivfeste, knivaksel, knivskrue, klemring) for skader, og få en fagperson til å utføre de nødvendige reparasjonene, før du starter og arbeider med den igjen.
- Kontroller at alle delene til klippeenheten sitter fast. Stram skruene om nødvendig (pass på riktig tiltrekkingsmoment).
- Kontakt en fagperson for å få skiftet eller reparert skadede deler. Deler som skiftes ut, skal kun erstattes av tilsvarende deler.
4.7 Vedlikehold og reparasjoner
Sett maskinen på et plant og stabilt underlag, slå av den elektriske motoren og trekk ut støpslet før du starter
vedlikeholdsarbeider (rengjøring, reparasjon osv.), og før du kontrollerer om tilkoblingsledningen er snodd eller skadet.
La maskinen avkjøles i ca. 5 minutter før du utfører vedlikeholdsarbeider.
Bare autoriserte elektrikere har tillatelse til å reparere eller skifte ut nettilkoblingsledningen.
Før vedlikehold av klippeverktøyet må du være oppmerksom på at klippeverktøyet til tross for låseanordningen kan fortsette å dreie, også når strømforsyningen er koblet fra.
Hvis det ble fjernet deler eller beskyttelsesinnretninger i forbindelse med vedlikeholdsarbeidet, må disse straks settes tilbake på forskriftsmessig vis när arbeidet er utført.
Rengjøring:
Hele maskinen må rengjøres grundig etter hver bruk. (⇒ 11.1)
Maskinen skal aldri rengjøres med høytrykksvasker eller under rennende vann (f.eks. med en hageslange). Ikke bruk sterke rengjøringsmidler. Disse kan skade plast- og metalldeler og dermed redusere sikkerheten til din STIHL maskin.
Vedlikeholdsarbeider:
Bare vedlikeholdsarbeider som er beskrevet i denne bruksanvisningen, kan utføres av brukeren. Alle andre arbeider skal utføres av en forhandler.
Kontakt alltid forhandleren hvis du mangler nødvendig informasjon eller hjelpemidler.
STIHL anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utføres hos en STIHL forhandler.
I tillegg til jevnlige tilbud om opplæring, får STIHL forhandlerne regelmessig tilsendt teknisk informasjon.
Bruk bare verktøy, tilbehør eller tilleggsutstyr som er godkjent for denne maskinen av STIHL, eller som korresponderer i teknisk utførelse. I motsatt fall kan det oppstå uhell som medfører personskader eller skader på maskinen. Kontakt forhandleren hvis du har spørsmål.
Originalt verktøy, tilbehør og originale reservedeler fra STIHL har egenskaper som gjør dem optimalt egnet for maskinen og kravene som brukeren stiller. Originale STIHL reservedeler kjennes igjen på STIHL reservedelsnummeret, STIHL logoen og eventuelt STIHL reservedelssymbolet. På små deler kan også symbolet stå alene.
Sørg for at advarsels- og merknadsklistremerker alltid er rene og lesbare. Bestill nye originale klistremerker hos STIHL forhandleren hvis klistremerker skades eller blir borte. Hvis en komponent skiftes ut med en ny del, må du passe på at samme klistremerker settes på den nye delen.
Bruk vernehansker ( 4.3) og vær svært forsiktig når du arbeider med klippeenheten.
Sørg for at alle muttere, bolter og skruer (spesielt på klippeenheten) er strammet godt til, slik at maskinen er i driftssikker stand.
Kontroller hele maskinen regelmessig med tanke på slitasje og skader. Dette er spesielt viktig når maskinen ikke skal brukes på en stund (f.eks. når den skal settes bort for vinteren). Skift ut slitte eller skadde deler, slik at maskinen alltid er i driftssikker stand.
4.8 Lagring ved lengre driftsopphold
Sørg for at maskinen er utilgjengelig for uvedkommende (f.eks. barn).
Rengjør maskinen grundig når den ikke skal brukes på lengre tid (f.eks. når den skal settes bort for vinteren).
Oppbevar maskinen på et flatt underlag, slik at den ikke kan begynne å rulle av seg selv.
Kompostkvernen skal kun oppbevares med trakten montert.
Utildekkede kniver kan forårsake personskader!
4.9 Kassering
Avfallsprodukter kan skade mennesker, dyr og miljø og skal derfor kasseres på forskriftsmessig måte.
Sørg for at maskinen kasseres forskriftsmessig när den ikke lenger skal brukes. Sørg for å gjøre maskinen ubrukelig för kassering. For å unngå ulykker er det spesielt viktig å fjerne strømledningen eller tilkoblingsledningen til den elektriske motoren.
5. Symbolforklaring
Obs!
Les bruksanvisningen før bruk.
Fare for personskader!
Se til at ingen oppholder seg i fareområdet.
Fare for personskader! Roterende verktøy! Ikke hold hender eller føtter i åpningene mens maskinen kjører.
Fare for personskader! Slå alltid av den elektriske motoren og trekk ut strømledningen før du utfører arbeider på klippeverktøyet, før vedlikeholds- og rengjøringsarbeider, før du kontrollerer om tilkoblingsledningen er snodd eller skadet, og før du forlater maskinen.
Fare for personskader! Kvister og kvernet materiale som kastes tilbake, kan gi stikkskader på hender og fingre.
Bruk hørselsvern. Bruk beskyttelsesbrille.
Bruk vernehansker.
Ikke arbeid när det regner eller er vått ute.
Fare for personskader! Klippeverktøyet fortsetter å gå. Vent til klippeverktøyet har stoppet.
Fare for personskader!
Stikk aldri hender, andre
kroppsdeler eller deler av
klesplagg inn i påfyllings-
trakten eller utkastsjakten.
Fare for personskader!
Kvernemateriale skal kun mates inn på venstre side.
Kvernet materiale kan bli kastet tilbake. Se til at ingen oppholder seg i fareområdet. Minimumsavstand: 15 m.
Velg hardt materiale som forhåndsinnstilling for kverning av tre- og hekkavfall samt tykt og forgreinet kvistmateriale.
Velg mykt materiale som forhåndsinnstilling for kverning av organiske planterester som f.eks. frukt- og grønnsaksavfall, blomsteravfall og løv.
Hvis bryteren for forhåndsinnstilling aktiveres mens motoren er i gang, må du vente i 6 sekunder før maskinen kan slås på igjen.
7. Gjøre maskinen klar for bruk
Unngå skader på maskinen! For å unngå skader på maskinen, må alle tiltrekkingsmomenter i det påfølgende kapitlet "Gjøre maskinen klar for bruk" overholdes.
7.1 Montere akselen og hjulene
- Monter hjulakselen (C) med hjulstopperne (E), skruene (F) og sekskantmutrene (G) på hjulfoten (D), og fest med monteringsverktøyet (T) (4–6 Nm).
- Skyv hjulene (H) på den monterte hjulakselen.
- Skyv inn hjulpluggen (J), og fest den ved å slå inn spennstiften (K).
- Sett på hjulkapselen (I).
• Gjenta prosedyren på den andre siden.
7.2 Montere understell og utkastsjakt
1 Montere utkastforlengelsen
- Legg basisenheten (A) på en 15-20 cm høy støttebukk som vist på bildet.
- Fest utkastforlengelsen (N) bakfra på krokene (1) i åpningen (2) på basisenheten (A), og drei nedover, slik at den fremre delen av basisenheten sitter nøyaktig i åpningen på utkastforlengelsen.
- Skru inn skruene (R) i monteringsstiftene (1) (1-2 Nm).
2 Montere understellet
- Skyv understellet med begge hjulføttene (3) inn i føringene på basisenheten (4) til det stopper.
- Trykk hjulfoten med bøyningen (5) inn i utsparingen på utkastforlengelsen (6).
- Stikk skruene (L) gjennom åpningene i hjulføttene (7) og stram dem (3 - 4 Nm).
3 Montere listen
Bøyningen til hjulfoten (5) skal ligge nøyaktig i utsparingene på utkastforlengelsen (6).
- Legg på listen O), og skru inn skruene (Q) (1 - 2 Nm).
- Sett opp maskinen.
4 Monter utkastdekslet
- Fest utkastdekselet (M), og trykk inn boltene (P). Bruk om nødvendig en plasthammer. Når du fester dekslet, må du passe på at de innvendige ribbene (8) på venstre og høyre side ligger nøyaktig i sporet på utkastforlengelsen (9).
7.3 Åpne og lukke utkastdekslet Åpne utkastdekslet:
- Ved kverning må du vippe opp utkastdekslet (1) og feste låseklaffen (2) i utkastforlengelsen.
Lukke utkastdekslet:
- Hvis du skal transportere maskinen eller vil at den skal ta mindre plass ved oppbevaring, løfter du litt på låseklaffen (2) og vipper ned utkastdekslet (1).
7.4 Montere traktoverdelen
Trakten kan bare monteres hos en forhandler med spesialverktøy. STIHL anbefaler STIHL forhandleren.
- Sett traktoverdelen (B) på traktunderdelen (1).
- Vipp opp sprutbeskyttelsen (2) som vist på bildet, og hold den fast.
- Skru inn skruene (S).
8. Informasjon om arbeid
8.1 Hvilke materialer kan bearbeides?
Kompostkvernen GHE 355 kan bearbeide både mykt og hardt materiale.
Mykt materiale:
Organiske planterester som frukt- og grønnsaksavfall, blomsteravfall, løv osv.
Hardt materiale:
Tre- og hekkavfall samt tykt og forgreinet kvistmateriale.
Tre- og hekkavfall bør bearbeides i frisk tilstand, siden kvernens ytelse er større når kvernematerialet er friskt enn når det har tørket eller er vått.
Risikoen for tilbakeslag er større när det jobbes med tört kvernet materiale. Kvister som kastes tilbake, kan påføre brukeren alvorlige skader.
Fare for personskade!
Pass på at det er valgt riktig innstilling når du kverner hardt materiale med maskinen (⇒ 10.7). Dreieretningen til knivene vil avhenge av typen kvernemateriale som er angitt. Ved feilinnstilling kan kvernet materiale bli kastet tilbake og påføre brukeren alvorlige skader.
Kverneytelsen blir best når du bruker nyklipt tre- og hekkavfall.
8.4 Brukerens arbeidsområde
Brukeren må av sikkerhetsgrunner oppholde seg i arbeidsområdet (den grå flaten) under hele arbeidet.
Stå litt på siden, ikke rett bak kompostkvernen (skravert område A), slik at du ikke treffes av kvernet materiale som slynges tilbake.
8.5 Riktig fylling av kompostkvernen
Fare for personskader!
Kvistmateriale kan slås tilbake av den skråstilte knivmekanismen! Kvistemateriale som kastes tilbake, kan påføre brukeren alvorlige skader. Kompostkvernen må fylles riktig for å unngå personskader grunnet tilbakeslag. Hvis kompostkvernen mates fra baksiden (dvs. at brukeren står i arbeidsområdet (⇒ 8.4) under påfylling), bør kvistmaterialet holdes litt på skrå og føres mot venstre traktvegg frem til knivmekanismen i samsvar med symbolet (1).
Pass på angitt maksimal kvistdiameter ved påfylling. Tynn ut sterkt forgreinede kvister og fjern sideskudd. Hensikten med den store påfyllingsåpningen er utelukkende å gjøre det lettere å legge inn greiner med mye kvister.
8.6 Indikator
Symbolet som vises på indikatoren, gjelder bare når den elektriske motoren er i gang. Slå derfor på kompostkvernen før du kontrollerer indikatoren. (⇒ 10.5)
Etter at kompostkvernen er slått på, vises kvernematerialet som kan bearbeides, på indikatoren (1) med følgende symbol:
Tre- og hekkavfall samt tykt og forgreinet kvistmateriale.
Organiske planterester som frukt- og grønnsaksavfall, blomsteravfall, løv osv.
8.7 Riktig belastning av maskinen
Den elektriske motoren eller forbrenningsmotoren til kompostkvernen skal bare belastes så mye at motorturtallet ikke synker vesentlig. Fyll på materiale jevnt og kontinuerlig i kompostkvernen. Hvis turtallet synker under arbeid med kompostkvernen, stopper du påfyllingen slik at den elektriske motoren eller forbrenningsmotoren avlastes.
8.8 Overbelastningsvern
Hvis den elektriske motoren overbelastes under arbeidet, slår det innebygde termiske overbelastningsvernet automatisk av motoren.
Etter en avkjølingstid på ca. 10 minutter kan kompostkvernen tas i bruk igjen. Dersom overbelastningsvernet utløses ofte, kan det skyldes følgende:
- Bruk av uegnet tilkoblingsledning (⇒ 10.1)
- Overbelastning av nettet
- Overbelastning av maskinen på grunn av for mye kvernemateriale eller sløve kniver
8.9 Hvis kompostkvernens klippeenhet blokkeres
Slå straks av den elektriske motoren og trekk ut strømledningen hvis klippeenheten til kompostkvernens blokkeres under kverning. Ta deretter av påfyllingstrakten og fjern årsaken til feilen.
9. Sikkerhetsutstyr
9.1 Omstartsperre for elektrisk motor
Maskinen kan bare settes på med bryteren, ikke ved å sette tilkoblingsledningen i stikkontakten.
9.2 Sikkerhetslås
Den elektriske motoren hhv. kverneverktøyet må kun startes når påfyllingstrakten er riktig lukket. Når den høyre låseskruen løsnes (sett forfra på maskinen) under drift, slås den elektriske motoren automatisk av, og kverneverktøyet stanser etter få sekunder.
9.3 Den elektriske motorens etterløpsbrems
Etterløpsbremsen for den elektriske motoren forkorter utkoblingstiden fra utkobling til knivstillstand til noen få sekunder.
9.4 Beskyttelsesdeksler
Kompostkvernen er utstyrt med beskyttelsesdeksler for påfyllings- og utkastområdet. Dette innbefatter den
samlede påfyllingstrakten med traktoverdel og sprutbeskyttelse, utkastforlengelsen og utkastdekslet.
Beskyttelsesdekslene sikrer trygg avstand til kutteknivene ved kverning.
10. Ta maskinen i bruk
Fare for personskade!
Les kapitlet "For din sikkerhet" (⇒ 4.) nøye før du tar i bruk kompostkvernen, og følg alle sikkerhetsanvisningene.
- Den elektriske motoren må bare slås på som beskrevet i bruksanvisningen. (⇒ 10.5)
10.1 Koble kompostkvernen til strømuttaket
Fare for personskade!
Følg alle sikkerhetsanvisningene i kapitlet "Advarsel – farer forårsaket av elektrisk strøm" (⇒ 4.2).
Kompostkvernene for Storbritannia har en 10 m lang tilkoblingsledning med spesielt støpsel. Dette støpselet for Storbritannia har integrert sikring.
Spenningen til det elektriske anlegget og driftsspenningen må stemme overens (se merkeplaten).
Støpselforbindelsene må være beskyttet mot vannsprut. Uegnede skjøteledninger fører til effekttap og kan forårsake skader på den elektriske motoren.
3 x 1,5 mm ^2 ved lengde på opptil 25 m eller 3 x 2,5 m m ^2 ved lengde på opptil 50 m.
Denne maskinen er konstruert for drift via strømnett med systemimpedans Z_max på overføringspunktet (hustilkoblingen) på maksimalt 0,435 ohm (ved 50 Hz). Brukeren må forvisse seg om at maskinen bare drives via et strømnett som oppfyller disse kravene. Kontakt om nødvendig den lokale strømleverandøren for informasjon om systemimpedansen.
- Fest strømledningens kobling til maskinens 3-polede støpsel (1).
GHE 375:
- Fest strømledningens kobling til maskinens 5-polede støpsel (2).
10.3 Koble fra strømledningen
Koble bare fra strømledningen ved å trekke i koblingen. Trekk aldri i ledningen.
Hvis strømledningen kobles fra mens kompostkvernen kjører, må du vente 12 sekunder før du kan ta den i bruk igjen.
10.4 Strekkavlastning
Under arbeidet forhindrer strekkavlastningen at
tilkoblingsledningen utilsiktet trekkes ut av kontakten og dermed kan føre til skade på maskinens strømtilkobling.
• Koble til strømledningen. (⇒ 10.2)
- Legg tilkoblingsledningen (1) i en løkke, og før den gjennom åpningen (2).
- Hekt løkken inn på kroken (3), og stram.
- Løsne løkken med strømledningen fra kroken (3).
- Trekk løkken med strømledningen (1) ut av åpningen (2).
- Koble fra strømledningen ved behov. (⇔ 10.3)
Hvis bryteren for forhåndsinnstilling står i loddrett stilling (midtstilling), kan ikke kompostkvernen slås på.
- Koble til strømledningen. (⇒ 10.2)
- Trykk på den grønne tasten (1) på bryteren.
Kompostkvernen startes.
- Trykk på den røde tasten (1) på bryteren.
Merk at det tar noen sekunder før arbeidsverktøyet er stanset, etter at den elektriske motoren er slått av.
10.7 Bryter for forhåndsinnstilling
Kompostkvernene GHE 355 og GHE 375 kan bearbeide både mykt og hardt materiale. Kvernemetoden kan stilles inn ved å vri på bryteren for forhåndsinnstilling.
Hvis bryteren for forhåndsinnstilling betjenes mens maskinen kjører eller før den elektriske motoren har stanset etter at den er slått av (motoren har ikke stoppet fullstendig), må du av sikkerhetsmessige årsaker vente 6 sekunder før maskinen slås på igjen. (⇒ 10.5)
Kvernematerialet som skal bearbeides, vises ikke riktig før kompostkvernen er slått på.
Fare for personskade!
Dreieretningen til knivene vil avhenge av typen kvernemateriale som er angitt. Ved feilinnstilling kan kvernet materiale bli kastet tilbake og påføre brukeren alvorlige skader.
Kontroller innstillingen:
- Slå på kompostkvernen. (⇒ 10.5) I indikatoren (1) vises symbolet for det innstilte kvernematerialet som skal bearbeides. (⇒ 8.6)
- Slå av kompostkvernen, og vent til kutteenheten har stanset. (⇒ 10.6)
- Drei bryteren for forhåndsinnstilling (2) 180°.
Endre innstilling:
- Slå på kompostkvernen igjen. (⇒ 10.5) I indikatoren (1) vises symbolet for det innstilte kvernematerialet som skal bearbeides. (⇒ 8.6)
10.8 Kverning
- Skyv kompostkvernen til et plant og fast underlag og plasser den slik at den står stabilt.
- Ta på vernehansker, beskyttelsesbriller og hørselsvern. (⇒ 4.3)
• Åpne utkastdekslet. (⇒ 7.3) - Koble til strømledningen på kompostkvernen. (⇒ 10.2)
• Slå på kompostkvernen. (⇒ 10.5) - Vent til kompostkvernen har nädd maksimalt turtall (på tomgang).
- Kontroller om materialet som skal kvernes (hardt eller mykt), stemmer overens med symbolet som vises på indikatoren. (⇒ 8.6)
- Hvis indikatoren ikke stemmer, endrer du innstillingen. (⇒ 10.7)
- Fyll på kvernet materiale i kompostkvernen. (⇒ 8.5)
• Slå av kompostkvernen. (⇒ 10.6)
Fare for personskader!
Hvis hardt materiale kvernes med innstillingen for mykt materiale, kan det oppstå kraftig tilbakeslag. Kvernet materiale som kastes tilbake, kan påføre brukeren alvorlige skader.
11. Vedlikehold
Fare for personskader!
For å hindre at den elektriske motoren startes utilsiktet, må strømkabelen alltid trekkes ut før vedlikeholds- og rengjøringsarbeider og før arbeider på kutteenheten.
Fare for personskader!
Bruk alltid vernehansker under arbeidet. ( 4.3) Ta aldri i knivene når de roterer. Vent til de står helt stille.
Kontakt alltid forhandleren hvis du mangler nødvendig informasjon eller hjelpemidler.
STIHL anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utføres hos en STIHL forhandler.
STIHL anbefaler bruk av originale STIHL reservedeler.
11.1 Rengjøring
Vedlikeholdsintervall: Alltid etter bruk
Rengjør maskinen grundig etter hver bruk. Godt vedlikehold beskytter maskinen mot skader og forlenger levetiden.
Rett aldri vannstråler mot den elektriske motorens eller forbrenningsmotorens deler, tetninger, lagerpunkter og elektriske komponenter som f.eks. brytere. Dette kan føre til ekstra reparasjonskostnader.
Hvis skitt og rester som har satt seg fast, ikke lar seg fjerne med en børste, fuktig klut eller trepinne, anbefaler STIHL at du bruker
spesialrens (f.eks. STIHL spesialrens).
Ikke bruk sterke rengjøringsmidler.
Rengjør knivskivene jevnlig.
Maskinen skal bare rengjøres i stillingen som er avbildet.
• Demonter påfyllingstrakten. (⇒ 11.4)
Kjøleribbene (sugeslissene) på huset til den elektriske motoren må rengjøres for å sikre tilstrekkelig motorkjøling.
11.2 Serviceintervaller
11.3 Montere påfyllingstrakten
Fare for personskade!
Bruk alltid vernehansker under arbeidet! ( 4.3)
Kontroller før du monterer påfyllingstrakten at kutteenheten ikke er låst av låseanordningen.
- Hekt påfyllingstrakten (1) på festekrokene i basisenheten (2), og sving den forover.
- Skru inn og stram låseskruene (3).
☐ Kontroller etter montering at påfyllingstrakten er riktig festet i festekrokene.
11.4 Demontere påfyllingstrakten
Fare for personskader!
Ta alltid ut støpselet før du åpner låseskruene. Bruk alltid vernehansker under arbeidet! (⇔ 4.3)
• Løsne låseskruene (1) og skru dem ut.
- Sving påfyllingstrakten (2) bakover, og ta den av.
11.5 Serviceintervall knivsett
Vedlikeholdsintervall:
Før hver bruk
Kontroller knivsettet (dvs. knivskive, kuttekniver, låseskive, klemring og skrue) for slitasje, sikkert feste, riper og andre skader.
11.6 Demontere knivsettet
Fare for personskade!
Bruk alltid vernehansker under arbeidet! (⇔ 4.3)
Ta aldri i knivene när de roterer. Vent til de står helt stille.
1 Låse knivskiven
• Demonter påfyllingstrakten. (⇒ 11.4)
- Drei knivskiven (1) til vist stilling og vipp opp läseanordningen (2) til den stopper.
2 Løsne knivsettet
- Løsne skruen (3) med monteringsverktøyet (T) og skru den helt ut.
- Ta av skruen (3), låseskiven (4) og klemringen (5).
3 Ta av ventilatorknivene
- Ta av ventilatorkniven (6), ventilatorkniven (7) og ventilatorkniven (8).
4 Ta av knivskiven
- Fell låseanordningen (2) tilbake igjen.
• Løft av knivskiven (1).
11.7 Montere knivsettet
Fare for personskade! Bruk alltid vernehansker under arbeidet! ( 4.3)
Kontroller at knivskiven og alle komposteringsknivene er i god stand og uten hakk, riper og brudd før du setter på knivsettet.
Rengjør knivfestet på maskinen, knivskiven og komposteringsknivene før du setter på knivsettet.
Knivskiven, inklusive kutteknivene og de tre ventilatorknivene, er utstyrt med et knivfeste med fortanning. Feil montering av hele kutteenheten er dermed utelukket, ettersom knivene bare kan settes på knivfestet i riktig posisjon.
2 Montere knivsettet
- Drei knivskiven (1) til vist stilling og vipp opp låseanordningen (2) til den stopper.
3 Sette på ventilatorknivene
Numrene (3) på innsiden av ventilatorkniven viser til monteringsrekkefølgen.
- Sett på ventilatorkniven (4), ventilatorkniven (5) og ventilatorkniven (6).
4 Feste knivsettet
- Sett på klemringen (7) og fest den sammen med låseskiven (8) og skruen (9).
- Stram skruen (9) (45–50 Nm) ved hjelp av monteringsverktøyet (T).
- Fell läseanordningen (2) tilbake igjen.
• Monter påfyllingstrakten. (⇒ 11.3)
11.8 Knivenes slitegrenser
1 Oversikt over kniver
- 1 stk. kombikniv (1)
- 3 stk. ventilatorkniver (2)
- 2 stk. rivekniver (3)
• Demonter knivsettet. ( 11.6)
2 Kombikniv
- Legg en linjal (5) langs referansekanten til kombikniven (4). Avstanden (A) mellom skjærekanten og linjalen er lik slitasjen.
Maksimal slitegrense (A) for kombikniv (1):
A = 5 mm
3 Ventilatorkniv
Målemetoden og den oppgitte verdien er lik for alle tre ventilatorknivene.
Usymmetrisk slitasje kan oppstå på ventilatorknivene på grunn av ulik belastning av skjærekantene.
- Mål knivbredden på to til tre målepunkter langs skjærekanten. Den minste verdien skal brukes.
Minste knivbredde (B) Ventilatorkniver (2):
B = 40 mm
4 Rivekniver
Målemetoden og den angitte verdien er lik for begge riveknivene.
Usymmetrisk slitasje kan oppstå på riveknivene på grunn av ulik belastning av skjærekantene.
- Mål knivbredden på to til tre målepunkter langs skjærekanten. Den minste verdien skal brukes.
Minste knivbredder (C, D) Rivekniver (3):
C = 23 mm
D = 16 mm
11.9 Slipe komposteringsknivene
Det anbefales å la en forhandler slipe komposteringsknivene. Bruk av sløve eller feilslipte kniver (feil slipevinkel, ubalanse som skyldes at knivene er ujevnt slipt, osv.) medfører økt risiko for tilbakeslag. Kvernet materiale som kastes tilbake, kan påføre brukeren alvorlige skader. I tillegg kan funksjonen til kompostkvernen (inntrekking av kvernemateriale, knivstabilitet osv.) bli forringet.
• Demonter knivsettet. (⇒ 11.6)
Slipevinkel:
Slipevinkelen er 30° for alle komposteringsknivene.
Fremgangsmåte for sliping av komposteringsknivene:
- Kniven må avkjøles under sliping, f. eks. med vann. Unngå at kniven blir blå, da dette reduserer holdbarheten.
- Slip kniven jevnt for å unngå vibrasjoner som skyldes ubalanse.
- Kontroller at kniven ikke er skadet før den monteres igjen: Skift ut kniver som har synlige hakk og sprekker, eller som er slipt ned til slitegrensen.
- Ta hensyn til angitt kuttevinkel ved sliping av kniveggene.
- Slip kniven mot eggen.
11.10 Elektrisk motor og hjul
Den elektriske motoren er vedlikeholdsfri.
Hjullagrene er vedlikeholdsfrie.
11.11 Oppbevaring og vinterlagring
Oppbevar maskinen i et tørt, lukket rom med lite støv. Sørg for å oppbevare maskinen utilgjengelig for barn.
Sørg for at maskinen er i driftssikker stand når du setter den til lagring.
Se til at alle muttere, bolter og skruer er strammet godt, skift ut farehenvisninger og advarsler på maskinen som har blitt uleselige, og kontroller hele maskinen for slitasje og skader. Skift ut slitte eller skadede deler.
Sørg for å få utbedret eventuelle feil før maskinen settes bort for lengre tid.
Husk følgende hvis maskinen skal settes bort i lengre tid (vinter):
• Rengjør alle delene grundig.
- Smør alle bevegelige deler godt med olje eller fett.
12. Transport
Fare for personskade!
Før transport er det viktig at du leser og følger anvisningene i kapitlet "For din sikkerhet", og da særlig avsnittet "Transport av maskinen". (⇒ 4.4)
Kompostkvernen må bare transporteres med trakten montert. Ta hensyn til vekten som er angitt i kapitlet "Tekniske data" när maskinen skal løftes. (⇒ 17.)
12.1 Dra eller skyve kompostkvernen
- Hold i traktoverdelen (1) på kompostkvernen, og vipp kvernen bakover.
- Kompostkvernen kan dras eller skyves langsomt (skrittempo).
12.2 Løfte eller bære kompostkvernen
Minst to personer kreves när maskinen skal løftes eller bæres.
Ved løft og bæring er det viktig å bruke egnet vernebekledning som dekker underarmene og overkroppen helt.
-
- person: Hold i håndtakene på kompostkvernens traktoverdel (1).
-
- person: Hold i listen på kompostkvernens utkastforlengelse (2).
• Løft kompostkvernen samtidig.
- person: Hold i listen på kompostkvernens utkastforlengelse (2).
12.3 Transportere kompostkvernen på en lasteflate
- Sørg for å feste maskinen godt, slik at den ikke glir. Fest stropper eller seler på hjulfoten (1) eller påfyllingstrakten (2).
13. Minimere slitasjen og unngå skader
STIHL frasier seg ethvert ansvar for materielle skader og personskader som skyldes at bruksanvisningen ikke er fulgt (spesielt med hensyn til sikkerhet, betjening og vedlikehold) eller at det er brukt ikke-godkjente påbyggings- eller reservedeler.
Følg disse henvisningene for å unngå skader eller unormal slitasje på din STIHL maskin:
1. Slitedeler
Enkelte av komponentene på STIHL maskinen utsettes for normal slitasje også når produktet brukes i henhold til bestemmelsene. Disse komponentene må skiftes ut i tide, avhengig av hvordan og hvor mye produktet brukes.
Det gjelder blant annet:
- Kniver
- Knivskive
2. Følg informasjonen i denne bruksanvisningen.
Bruk, vedlikehold og lagring av STIHL maskinen må skje i henhold til informasjonen i denne bruksanvisningen. Brukeren må selv ta ansvaret hvis det oppstår skader fordi sikkerhets-, bruks- og vedlikeholdsforskriftene ikke er fulgt.
Dette gjelder spesielt for:
- Ikke tilstrekkelig dimensjonert ledning (diameter).
– Feil elektrisk tilkobling (spenning).
- Endringer på produktet som ikke er godkjent av STIHL.
- Bruk av verktøy eller tilbehør som ikke er tillatt/egnet for maskinen, eller som har dårlig kvalitet.
- Ikke-forskriftsmessig bruk av produktet.
- Bruk av produktet ved sportsarrangementer eller andre konkurranser.
- Skader som følge av at produktet er brukt med defekte komponenter.
3. Vedlikeholdsarbeider
Alle arbeider som er nevnt under "Vedlikehold", må utføres regelmessig.
Hvis brukeren ikke kan utføre disse vedlikeholdsarbeidene selv, skal han eller hun ta kontakt med en forhandler.
STIHL anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utføres hos en STIHL forhandler.
I tillegg til jevnlige tilbud om opplæring, får STIHL forhandlerne regelmessig tilsendt teknisk informasjon.
Hvis disse arbeidene forsømmes, kan det oppstå skader som brukeren er ansvarlig for.
Slike skader er blant annet:
- Skader på den elektriske motoren som er forårsaket av mangelfull rengjøring av kjøleribbene (sugeslisser, kjøleribber, viftehjul).
– Korrosjonsskader og andre skader som oppstår som fölge av uegnet lagringssted. - Skader på maskinen grunnet bruk av reservedeler med dårlig kvalitet.
- Skader som skyldes at vedlikehold ikke er utført i rett tid eller utilstrekkelig vedlikehold, hhv. skader som skyldes vedlikeholds- eller reparasjonsarbeider som ikke er utført hos forhandlere.
14. Vanlige reservedeler
Knivskive komplett
6011 700 5100
Kombikniv
6011 702 5100
Ventilatorkniv 1
6011 702 0300
Ventilatorkniv 2
6011 702 0310
Ventilatorkniv 3
6011 702 0320
Sett rivekniver
6011 007 1000
15. Miljøvern
Kvernet materiale skal komposteres og ikke kastes sammen med husholdningsavfall.
Emballasjen, maskinen og tilbehøret er produsert av gjenvinnbare materialer og må kasseres i samsvar med dette.
Atskilt, miljøvennlig kassering av materialrester bidrar til økt gjenbruk av ressurser. Maskinen bør derfor leveres til gjenvinning etter at den normale levetiden er nådd. Ikke-forskriftsmessig kassering kan medføre helse- og miljøskader.
15.1 Kassering
Sørg for å gjøre maskinen ubrukelig før kassering.
Vær spesielt påpasselig med å fjerne strømledningen hhv. tilkoblingsledningen til den elektriske motoren.
Knivene kan forårsake personskader!
Aldri la kompostkvernen stå uten tilsyn! Dette gjelder selv om den ikke lenger er i bruk og skal kasseres. Sørg for å oppbevare maskinen og knivene utilgjengelig for barn.
16. Produsentens samsvarserklæring
16.1 Produsentens EU- samsvarserklæring for kompostkvern STIHL GHE 355.0, GHE 375.0
STIHL Tirol GmbH
bekrefter som eneansvarlig at maskinen
– Modell: Elektrisk drevet kompostkvern
- Merke: STIHL
- Type: GHE 355.0, GHE 375.0
– Effekt GHE 355.0: 2500 W
– Effekt GHE 355.0 (GB/CH): 2000 W
- Effekt GHE 375.0: 3000 W
oppfyller de relevante bestemmelsene i direktiv 2000/14/EC, 2006/42/EC, 2014/30/EU og 2011/65/EU og er utviklet og produsert i samsvar med de versjonene
av følgende standarder som var gyldige på produksjonsdatoen: EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 samt
- GHE 355.0: EN 50434
– GHE 375.0: EN ISO 12100, basert på EN 50434.
Den tekniske dokumentasjonen oppbevares hos STIHL Tirol GmbH.
Produksjonsår og maskinnummer er angitt på kompostkvernen.
Langkampfen, 01.02.2022
STIHL Tirol GmbH
på vegne av
Matthias Fleischer, leder for forskning og utvikling
på vegne av
Sven Zimmermann, hovedavdelingsleder for kvalitet
17. Tekniske data
GHE 355.0 / GHE 375.0:
Serieidentifikasjon 6011
Frekvens 50 Hz
Beskyttelsesklasse I
| Beskyttelsestype | Beskyttet mot vannsprut (IPX4) |
| Driftstype | P40 |
| 40 s belastnings- tid | |
| 60 s tomgang | |
| Kutteenhetsdrift | Permanent |
| Måling i henhold til 2000/14/EC / S.I. | |
| 2001/1701: | |
| Garantert lydeffekt- nivå L_WAd | 100 dB(A) |
| Usikkerhet K_WA | 2,4 dB(A) |
| Hjul-∅ | 250 mm |
| L/B/H | 122/50/141 |
GHE 355.0:
| Elektrisk motor | |
| Motortype | (~) |
| Produsent | ATB |
| Type | BSRBF 0,75/2-C |
| Spenning | 230 |
| Effekt | 2500 W |
| 2000 W (GB) | |
| 2000 W (CH) | |
| Sikring* | 16 A |
| 10 A (CH) | |
| Maksimalkvistdiameter | 35 mm |
GHE 355.0:
| Nominelt turtall, elektrisk motor | 2750 /min. |
| Måling iht. EN 50434: | |
| Lydtrykknivå på arbeidsplassen L_pA | 94 dB(A) |
| Usikkerhet K_pA | 3 dB(A) |
| Vekt | 30 kg |
| 29 kg (CH) | |
| 32 kg (GB) |
GHE 375.0:
| Motortype | Elektrisk motor (~3) |
| Produsent | ATB |
| Type | BSRF 0,75/2-C |
| Spenning | 400 V~ |
| Effekt | 3000 W |
| Sikring* | 10 A |
| Maksimal kvistdiameter | 40 mm |
| Nominelt turtall, elektrisk motor | 2810 /min. |
| Måling iht. EN 50434: | |
| Lydtrykknivå på arbeidsplassen L_pA | 95 dB(A) |
| Usikkerhet K_pA | 3 dB(A) |
| Vekt | 31 kg |
* O b s !
| V~ | Med en sikring under 16 A kan denne ofte bli utløst ved start eller ved stor belastning på maskinen. |
17.1 REACH
REACH er navnet på en EU-bestemmelse for registrering, vurdering og godkjenning av kjemikalier.
Informasjon om innfrielse av REACH-bestemmelsen (EU) nr. 1907/2006 finnes på www.stihl.com/reach.
18. Feilsøking
✗ Kontakt eventuelt en forhandler. STIHL anbefaler STIHL forhandleren.
Feil/problem:
Redusert kverneytelse
Mulig årsak:
- Sløve kniver
- Feil sliping av knivene
- For lang strømledning
- Bøyd knivskive
Tiltak:
- Skift ut eller slip kutteknivene ✗ (⇒ 11.9), (⇒ 11.8)
- Slip knivene riktig ✗ (⇒ 11.9)
- Bruk kortere strømledning (⇒ 10.1)
- Kontroller knivskiven visuelt ✗
Feil/problem:
Kvistmateriale trekkes ikke inn i maskinen
Mulig årsak:
– Feil dreieretning på knivskiven
– Sløve eller feilslipte kniver
Tiltak:
- Endre dreieretningen til knivskiven (⇒ 10.7)
- Slip kombikniven. Overhold slipevinkelen nøyaktig ✕ (⇒ 11.9)
Feil/problem:
Ikke mulig å montere påfyllingstrakten
Mulig årsak:
19.1 Bekreftelse av overleveringen
Modell: ____
Serienummer:
Dato:
19.2 Servicebekreftelse
Gi denne bruksanvisningen til STIHL fagforhandleren när du får utført vedlikeholdsarbeider.
Forhandleren bekrefter det utførte arbeidet ved å fylle ut de angitte feltene.
Service utført
Dato for neste service
Hej!
Ta maskinen i bruk 206
Demontering av knivsats 208
- Skruva in skruvarna (R) i tapparna på krokarna (1) (1 - 2 Nm).
2 Montera chassi
11.6 Demontering av knivsats
11.7 Montering av knivsats
1. Indholdsfortegnelse
Vedligeholdelse og reparation 241
Medfølgende dele 243
Elmotor og hjul 250 Opbevaring og vinterpause 250
Transport 251
Miljøbeskyttelse 252
Bortskaffelse 252
Overensstemmelseserklæring 252
EU-overensstemmelseserklæring
Kompostkværne STIHL
GHE 355.0, GHE 375.0 252
Tekniske data 253
REACH 253
Fejlsøgning 254
Serviceplan 254
Billeder og tekst beskriver særlige betjeningstrin.
De beskrevne anvisninger kan være markeret som vist i de følgende eksempler.
4.7 Vedligeholdelse og reparation
Bær beskyttelseshandsker.
9.4 Beskyttelseskapper
- Tag vingekniv (6), vingekniv (7) og vingekniv (8) af.
4 Tag knivskiven ud
3 Sæt vingeknivene på
- Sæt vingekniv (4), vingekniv (5) og vingekniv (6) på.
11.10 Elmotor og hjul
Elmotoren er vedligeholdelsesfri.
11.11 Opbevaring og vinterpause
I skal være mindst to personer om at løfte eller bære maskinen.
Fjern i den forbindelse strømkablet eller kablet til el-motoren.
Beskyttelsesklasse I
