MANUAL DE USUARIO GHE 355 STIHL

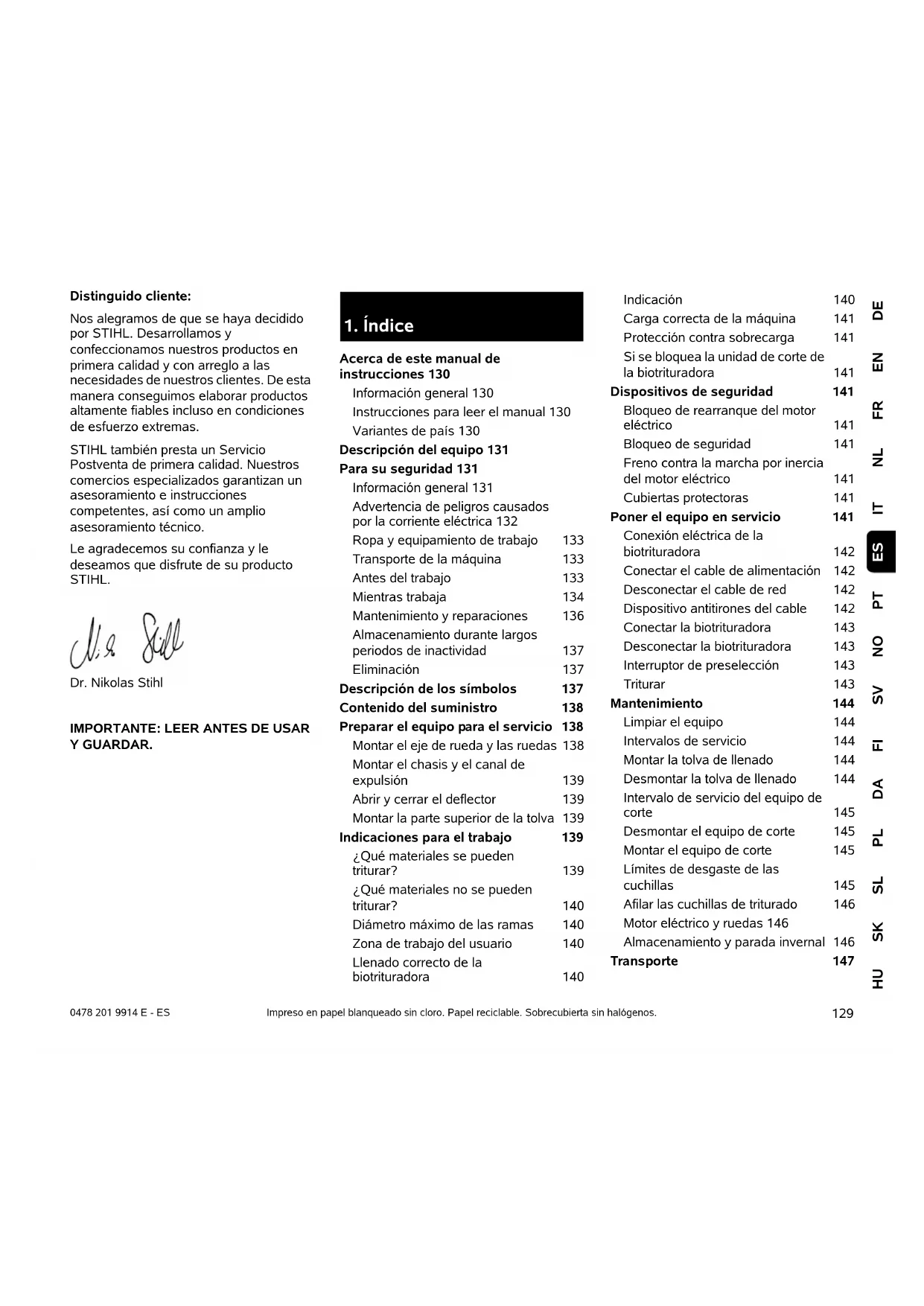

DEENFRNLITPTNOSVFIDAPLSLSKHU ES 0478 201 9914 E - ES Distinguido cliente: Nos alegramos de que se haya decidido por STIHL. Desarrollamos y confeccionamos nuestros productos en primera calidad y con arreglo a las necesidades de nuestros clientes. De esta manera conseguimos elaborar productos altamente fiables incluso en condiciones de esfuerzo extremas. STIHL también presta un Servicio Postventa de primera calidad. Nuestros comercios especializados garantizan un asesoramiento e instrucciones competentes, así como un amplio asesoramiento técnico. Le agradecemos su confianza y le deseamos que disfrute de su producto STIHL. Dr. Nikolas Stihl

IMPORTANTE: LEER ANTES DE USAR

Y GUARDAR. Impreso en papel blanqueado sin cloro. Papel reciclable. Sobrecubierta sin halógenos.

Acerca de este manual de instrucciones 130 Información general 130 Instrucciones para leer el manual 130 Variantes de país 130 Descripción del equipo 131 Para su seguridad 131 Información general 131 Advertencia de peligros causados por la corriente eléctrica 132 Ropa y equipamiento de trabajo 133 Transporte de la máquina 133 Antes del trabajo 133 Mientras trabaja 134 Mantenimiento y reparaciones 136 Almacenamiento durante largos periodos de inactividad 137 Eliminación 137 Descripción de los símbolos 137 Contenido del suministro 138 Preparar el equipo para el servicio 138 Montar el eje de rueda y las ruedas 138 Montar el chasis y el canal de expulsión 139 Abrir y cerrar el deflector 139 Montar la parte superior de la tolva 139 Indicaciones para el trabajo 139 ¿Qué materiales se pueden triturar? 139 ¿Qué materiales no se pueden triturar? 140 Diámetro máximo de las ramas 140 Zona de trabajo del usuario 140 Llenado correcto de la biotrituradora 140 Indicación 140 Carga correcta de la máquina 141 Protección contra sobrecarga 141 Si se bloquea la unidad de corte de la biotrituradora 141 Dispositivos de seguridad 141 Bloqueo de rearranque del motor eléctrico 141 Bloqueo de seguridad 141 Freno contra la marcha por inercia del motor eléctrico 141 Cubiertas protectoras 141 Poner el equipo en servicio 141 Conexión eléctrica de la biotrituradora 142 Conectar el cable de alimentación 142 Desconectar el cable de red 142 Dispositivo antitirones del cable 142 Conectar la biotrituradora 143 Desconectar la biotrituradora 143 Interruptor de preselección 143 Triturar 143 Mantenimiento 144 Limpiar el equipo 144 Intervalos de servicio 144 Montar la tolva de llenado 144 Desmontar la tolva de llenado 144 Intervalo de servicio del equipo de corte 145 Desmontar el equipo de corte 145 Montar el equipo de corte 145 Límites de desgaste de las cuchillas 145 Afilar las cuchillas de triturado 146 Motor eléctrico y ruedas 146 Almacenamiento y parada invernal 146 Transporte 1470478 201 9914 E - ES

2.1 Información general

Este manual de instrucciones es un manual original del fabricante en conformidad con la directiva 2006/42/EG. STIHL desarrolla continuamente su gama de productos, por lo que nos reservamos el derecho de modificar los componentes suministrados en cuanto a forma, técnica y equipamiento. Por consiguiente, las indicaciones e ilustraciones contenidas en este manual no constituyen compromiso contractual alguno. Es posible que en este manual de instrucciones se describan modelos que no están disponibles en todos los países. Este manual de instrucciones está protegido por derechos de autor. Quedan reservados todos los derechos, sobre todo el derecho a la reproducción, traducción y procesamiento con sistemas electrónicos.

2.2 Instrucciones para leer el manual

Las figuras y los textos describen determinados pasos de manejo. Todos los símbolos que se encuentran en el equipo se explican en este manual de instrucciones. Dirección visual: Dirección visual durante el uso izquierda y derecha en el manual de instrucciones: El usuario está situado detrás del equipo (posición de trabajo). Referencias a capítulos: Se hace referencia a los capítulos y subcapítulos correspondientes que contienen más información con una flecha. El siguiente ejemplo muestra una referencia a un capítulo: (Ö 4.) Identificación de párrafos de texto: Las instrucciones descritas pueden identificarse como en los siguientes ejemplos. Pasos de manejo del equipo que requieren la intervención del usuario: ● Afloje el tornillo (1) con un destornillador, accione la palanca (2) ... Enumeraciones generales: – Utilización del producto en eventos deportivos o en campeonatos Texto con significado adicional: Los fragmentos de texto con un significado adicional tienen asignado uno de los símbolos descritos a continuación para destacarlos en el manual de instrucciones. Texto con relación a las ilustraciones: Al inicio del manual de instrucciones se encuentran las ilustraciones explicativas del uso del equipo. El símbolo de la cámara sirve para vincular las ilustraciones de las diferentes páginas con el texto correspondiente del manual.

2.3 Variantes de país

STIHL suministra equipos con distintas clavijas e interruptores, dependiendo del mercado de cada país. Arrastrar o empujar la biotrituradora 147 Levantar o transportar la biotrituradora 147 Transportar la biotrituradora sobre una superficie de carga 147 Reducir el desgaste y prevenir daños 147 Piezas de recambio habituales 148 Protección del medio ambiente 148 Eliminación 148 Declaración de conformidad 148 Declaración de conformidad de la UE para biotrituradora STIHL GHE 355.0, GHE 375.0 148 Datos técnicos 149 REACH 150 Localización de anomalías 150 Plan de mantenimiento 151 Confirmación de entrega 151 Confirmación de servicio técnico 151

2. Acerca de este manual de

instrucciones ¡Peligro! Riesgo de accidente y de sufrir lesiones personales graves. Es necesario evitar hacer algo o atenerse a un comportamiento determinado. ¡Advertencia! Peligro de lesiones personales. Es necesario atenerse a un comportamiento determinado para evitar sufrir lesiones personales. ¡Atención! Es posible evitar daños materiales o lesiones leves comportándose de una manera determinada. Nota Información relativa al uso óptimo del equipo evitando posibles manejos erróneos.

DEENFRNLITPTNOSVFIDAPLSLSKHU ES 0478 201 9914 E - ES Las ilustraciones muestran equipos con euroconectores; la conexión a la red de los equipos con otros modelos de conector se realiza análogamente.

4.1 Información general

Al trabajar con el equipo, el cumplimiento de estas prescripciones preventivas de accidentes es imprescindible. Antes de la primera puesta en marcha hay que leer atentamente el manual de instrucciones completo. Conservar cuidadosamente el manual de instrucciones para consultarlo en el futuro. Estas medidas de precaución son una garantía para su seguridad. No obstante, esta enumeración no es concluyente. Utilice el equipo siempre con sentido común y de forma responsable y tenga en cuenta que el usuario es el responsable en caso de accidentes que afecten a terceras personas o a sus propiedades. Familiarícese con los elementos de mando y con el uso apropiado del equipo. El equipo solo debe ser utilizado por personas que hayan leído el manual de instrucciones y estén familiarizadas con la manipulación del equipo. Antes de la primera puesta en servicio, el usuario debe preocuparse de recibir indicaciones técnicas y prácticas por personas especializadas. El vendedor u otro experto debe aclarar al usuario cómo debe utilizarse el equipo. En esta instrucción, se debería poner en conocimiento del usuario que para trabajar con el equipo son necesarias atención y una concentración máxima. Aun cuando utilice este equipo conforme a las normas, siempre persisten algunos riesgos. El equipo y todos sus componentes sólo pueden entregarse o prestarse a personas que estén familiarizadas con este modelo y su manejo. El manual de instrucciones es parte del equipo y debe entregarse siempre junto con el equipo. Hay que cerciorarse de que el usuario esté capacitado en sentido corporal, sensorial y mental para manejar el equipo y trabajar con él. Si el usuario está capacitado para ello solo de forma limitada, podrá trabajar únicamente bajo supervisión o tras haber sido instruido por una persona responsable. Hay que cerciorarse de que el usuario sea mayor de edad o esté recibiendo una formación profesional bajo supervisión, conforme a las disposiciones nacionales. Sólo utilice el equipo descansado y en perfecto estado físico y psíquico. Si padece algún trastorno de salud, debería consultar con su médico para ver si puede trabajar con el equipo. No se deberá trabajar con el equipo después de tomar alcohol, drogas o medicamentos que afecten a la capacidad de reacción. El equipo está concebido para un uso privado. Atención: ¡peligro de accidente! Las biotrituradoras STIHL son adecuadas para desmenuzar ramaje y restos de plantas. Cualquier otro uso no está autorizado y podría ser peligroso o causar daños al equipo. La biotrituradora no puede utilizarse (esta relación es orientativa): – para otros materiales (p. ej. vidrio, metal). – para trabajos que no estén descritos en este manual de instrucciones. – para la producción de alimentos (p. ej. para triturar hielo, mezcladura). Por motivos de seguridad se prohíbe toda modificación en el equipo (excepto el montaje correcto de accesorios autorizados por STIHL), lo cual conduciría

3. Descripción del equipo

1 Equipo base 2 Parte inferior de la tolva 3 Asa 4 Parte superior de la tolva 5 Tornillos de cierre 6 Canal de expulsión 7 Pata tubular 8 Rueda 9 Conmutador 10 Dispositivo antitirones del cable 11 Enchufe de red GHE 355 12 Enchufe de red GHE 375 13 Placa de características con número de serie

4. Para su seguridad

¡Peligro de muerte por asfixia! Peligro de asfixia para los niños al jugar con el material de embalaje. Mantener el material de embalaje fuera del alcance de los niños.0478 201 9914 E - ES

a la pérdida de los derechos de garantía. Su distribuidor especializado STIHL le ofrecerá más información sobre accesorios autorizados. De manera particular, está prohibido realizar cualquier tipo de modificación en el equipo con el fin de aumentar la potencia o el régimen del motor eléctrico o de combustión. No está permitido transportar objetos, animales o personas, especialmente niños, con el equipo. Debe tenerse un especial cuidado al utilizar el equipo en zonas públicas, parques, instalaciones deportivas, vías públicas y en explotaciones agrícolas y forestales. La máquina solo se debe soltar cuando se encuentre en una superficie plana, para que no pueda salir rodando.

4.2 Advertencia de peligros causados

por la corriente eléctrica El equipo solo debe ponerse en servicio con el cable de alimentación desenrollado. Si se utiliza un tambor de cable, este deberá desenrollarse siempre por completo antes de usarlo. Nunca debe utilizarse un cable alargador dañado. Sustituir los cables defectuosos por cables nuevos y no reparar los cables alargadores. Si el cable de alimentación o el cable de extensión se dañan durante el servicio, hay que separarlos inmediatamente de la alimentación de corriente. No tocar jamás un cable de alimentación o de extensión que esté dañado. El equipo no debe utilizarse cuando algún cable esté dañado o desgastado. De forma especial debe comprobarse la existencia de daños en el cable de conexión a la red y su envejecimiento. Los trabajos de mantenimiento y reparación en cables de red sólo deben ser realizados por técnicos especialmente instruidos. ¡Peligro de descarga eléctrica! No conecte un cable dañado a la red eléctrica y toque únicamente un cable en mal estado cuando éste esté desconectado de la red. La unidad de corte (cuchillas) sólo se debe tocar cuando el equipo esté desconectado de la red. Asegúrese siempre de que las líneas eléctricas estén protegidas suficientemente. No trabaje bajo la lluvia ni en entornos húmedos. Utilice exclusivamente cables alargadores con aislamiento contra la humedad para uso en exteriores que sean adecuados para ser usados con el equipo (Ö 10.). Desconecte el cable de conexión tirando de las clavijas, no de los cables. No deje el equipo expuesto a la lluvia sin protección. Si se conecta el equipo a un generador eléctrico debe tenerse en cuenta que las fluctuaciones de corriente pueden dañarlo. Conecte el equipo sólo a una alimentación de corriente protegida mediante un diferencial de seguridad con una corriente ¡Atención: Peligro de electrocución! Para la seguridad eléctrica son especialmente importantes el cable de conexión a red, la clavija de red, el interruptor de conexión / desconexión y el cable de conexión. Para evitar el riesgo de una descarga eléctrica no deben emplearse cables, conectores ni enchufes dañados, ni cables de conexión que no cumplan los requisitos de las especificaciones. El cable de conexión debe comprobarse periódicamente para detectar cualquier tipo de deterioro o fragilidad.133 DEENFRNLITPTNOSVFIDAPLSLSKHU ES 0478 201 9914 E - ES disparadora de 30 mA como máximo. Para más información, consulte a un electricista.

4.3 Ropa y equipamiento de trabajo

Durante el trabajo debe llevarse siempre un calzado resistente con suela antideslizante. Nunca trabaje descalzo o, por ejemplo, con sandalias. Utilizar siempre guantes protectores de cuero con el puño cerrado durante el trabajo y, especialmente, durante los trabajos de mantenimiento y al transportar la máquina. Durante el trabajo llevar siempre gafas de protección y protección auditiva. Llévelas puestas el tiempo de la tarea. Para trabajar con el equipo debe llevarse ropa adecuada y ajustada al cuerpo, es decir, un mono de trabajo, no un mandil. Durante el trabajo con el equipo no se debe llevar bufanda, ni corbata, joyas, colgantes, o ropa que se pueda enganchar en la máquina. Durante todo el tiempo de trabajo y para todos los trabajos en el equipo debe recogerse el pelo largo y asegurarlo (pañuelo, gorra, etc.).

4.4 Transporte de la máquina

Trabajar solo con guantes protectores (Ö 4.3), para impedir que se produzcan lesiones al tocar componentes calientes o con cantos afilados. No transportar el equipo con el motor eléctrico en marcha. Antes del transporte, desconectar el motor eléctrico, esperar a que se detengan las cuchillas y retirar el enchufe de red. Transportar el equipo siempre con el motor eléctrico frío. Transporte el equipo únicamente con la tolva de llenado montada correctamente. ¡Peligro de lesiones por cuchillas al descubierto! Tenga en cuenta el peso del equipo, especialmente al tumbarlo. Utilice medios auxiliares de carga adecuados (rampas, mecanismos de elevación). Fijar el equipo en la superficie de carga con medios de sujeción de dimensiones suficientes (correas, cuerdas, etc.), utilizando los puntos de fijación descritos en este manual de instrucciones. (Ö 12.3) Empujar o tirar del equipo sólo a paso normal. ¡No remolcarlo! Para el transporte del equipo observe las normativas legales regionales, en especial las que atañen al aseguramiento de la carga y al transporte de objetos en superficies de carga.

4.5 Antes del trabajo

Debe garantizarse que sólo trabajen con el equipo personas que conocen el manual de instrucciones. Respete las normas locales para los horarios de trabajo de equipos de jardinería con motor de combustión o motor eléctrico. Antes de utilizar la máquina deben sustituirse las piezas defectuosas, desgastadas y dañadas. Deberán sustituirse las indicaciones de peligro y advertencia de la máquina que sean ilegibles o estén dañadas. Su distribuidor especializado STIHL tiene a su disposición adhesivos de repuesto y todas las demás piezas de recambio. Antes de la puesta en marcha, hay que comprobar y garantizar lo siguiente: – Que la máquina puede funcionar con seguridad. Esto significa que las cubiertas y los dispositivos de protección se encuentren en su posición y en perfecto estado. – Que el enchufe esté instalado correctamente para conectarse a la red eléctrica. – Que el aislamiento del cable de conexión y alargador, la clavija y el embrague estén en perfecto estado. – Que todos los componentes de la máquina (carcasa del motor eléctrico, dispositivos de seguridad, elementos de fijación, cuchillas, eje de cuchillas, discos de cuchillas, etc.) no estén desgastados ni dañados. – Que no hay material triturado dentro de la máquina y la tolva de llenado está vacía. ¡Peligro de lesiones! Las piezas desgastadas o dañadas (p. ej., cuchillas desafiladas) pueden afectar a la seguridad de la máquina y causar lesiones al usuario.0478 201 9914 E - ES

– Que todos los tornillos, tuercas y el resto de los elementos de fijación están montados y apretados firmemente. Apretar los tornillos y las tuercas que se hayan aflojado antes de la puesta en servicio (observar el par motor). – Que el interruptor de preselección se utilizó para preseleccionar el tipo de material triturado (material duro o blando). Utilice el equipo únicamente al aire libre y alejado de paredes o de otros obstáculos rígidos para reducir el peligro de lesiones y de daños materiales (objetos que puedan impedir que el usuario se aparte, objetos que puedan sufrir roturas de cristales, vehículos que puedan sufrir arañazos, etc.). El equipo debe encontrarse de forma estable sobre una superficie llana y firme. No utilizar el equipo en una superficie pavimentada o con gravilla esparcida, ya que el material expulsado o arremolinado podría causar lesiones. Antes de cada puesta en marcha compruebe que el equipo esté correctamente cerrado. (Ö 11.3) Familiarícese con el interruptor de conexión / desconexión para poder reaccionar correctamente y con rapidez en caso de presentarse una situación de emergencia. El faldón protector en la tolva de llenado debe cubrir la abertura de llenado y no debe estar dañado – en caso contrario habría que cambiarlo. ¡Peligro de lesiones! El equipo sólo debe ponerse en servicio estando montado debidamente. Si faltan piezas en el equipo (por ejemplo, las ruedas), ya no se cumplen las distancias de seguridad prescritas y además la estabilidad del equipo puede quedar reducida. ¡El estado reglamentario del equipo ha de comprobarse mediante un control visual antes de su puesta en servicio! "Reglamentario" significa que el equipo está montado completamente y en particular significa que: – la parte superior de la tolva está montada sobre la parte inferior, – la tolva de llenado está montada sobre el equipo base y ambos tornillos de cierre están apretados a mano, – el pie de rueda está montado por completo, – ambas ruedas están montadas, – todos los dispositivos de protección (canal de expulsión, faldón protector, etc.) tienen que estar instalados y en perfecto estado, – la unidad de corte (disco de cuchillas) está montada, – todas las cuchillas están montadas correctamente. Los dispositivos de seguridad y de mando instalados en el equipo por el fabricante no deben retirarse ni anularse. Comprobar visualmente la existencia de daños y deformaciones en el plato portacuchillas y sustituirlo en caso necesario.

4.6 Mientras trabaja

No trabajar nunca cuando haya animales o personas (especialmente niños) en la zona de peligro. No trabaje con el equipo en caso de lluvia, tormenta y sobre todo cuando haya peligro de rayos. El suelo mojado aumenta el riesgo de accidentes debido a una menor adherencia. Se debe trabajar con especial precaución para no resbalar. Si es posible, evitar utilizar el equipo sobre suelo mojado. Trabaje sólo con luz diurna o buena luz artificial. La zona de trabajo debe mantenerse limpia y en orden durante todo el tiempo de funcionamiento. Retirar los objetos que pudieran ser causa de tropiezo, como por ejemplo piedras, ramas, cables, etc. El usuario no debe encontrarse en una posición más elevada que la de la máquina. Arranque: Poner el equipo en una posición estable y colocarlo erguido antes de arrancarlo. Bajo ninguna circunstancia debe ponerse en funcionamiento el equipo en posición horizontal. Conectar el equipo con cuidado, conforme a las indicaciones del capítulo "Poner el equipo en servicio". (Ö 10.5) ¡Riesgo de lesiones! El ajuste del tipo de material triturado determina el sentido de giro de las cuchillas. El usuario puede resultar gravemente herido por el rebote del material triturado si el ajuste no es el correcto.135 DEENFRNLITPTNOSVFIDAPLSLSKHU ES 0478 201 9914 E - ES Al arrancar el motor de combustión o conectar el motor eléctrico, no hay que situarse delante de la abertura de expulsión. Al arrancarla o conectarla, la biotrituradora debe estar completamente vacía. De lo contrario, el material triturado podría salir despedido y provocar lesiones. El equipo no debe volcarse durante el arranque. Es preciso evitar repetidas conexiones dentro de un espacio de tiempo breve, en especial, no se debe "jugar" con el interruptor de conexión / desconexión. ¡Peligro de sobrecalentamiento del motor eléctrico! Debido a las fluctuaciones de tensión ocasionadas por este equipo al acelerarlo, podrían resultar afectados otros dispositivos conectados al mismo circuito de corriente en caso de producirse condiciones de red desfavorables. En este caso deben adoptarse medidas adecuadas (por ejemplo, conectar el equipo a otro circuito de corriente que no sea el del dispositivo afectado o a un circuito de corriente con un nivel de impedancia más bajo). Puesta en servicio: Con el equipo en marcha, no colocar nunca la cara ni ninguna otra parte del cuerpo por encima de la tolva de llenado ni delante de la abertura de expulsión. Mantenga siempre una distancia suficiente entre la cabeza / el cuerpo y la abertura de llenado. Nunca introduzca las manos ni otras partes del cuerpo ni la ropa en la tolva de llenado o en el canal de expulsión. Existe un alto riesgo de sufrir lesiones en los ojos, la cara, los dedos, las manos, etc. Mantenga siempre el equilibrio y una posición segura. No se incline hacia delante. El faldón protector no debe manipularse (p. ej. retirarse, abatirse hacia arriba, apretarse, dañarse) durante el funcionamiento. El usuario debe situarse en la zona de trabajo descrita para introducir el material. Manténgase durante todo el tiempo de funcionamiento siempre en la zona de trabajo y nunca en la zona de expulsión. (Ö 8.4) ¡Peligro de lesiones! Durante el funcionamiento de la máquina el material triturado puede salir despedido hacia arriba. El usuario puede sufrir graves lesiones en la cara, los ojos y las manos. Por esta razón hay que utilizar gafas y guantes de protección (Ö 4.3) y mantener la cabeza alejada de la abertura de llenado. No inclinar nunca el equipo mientras esté funcionando el motor de combustión o el motor eléctrico. Si el equipo vuelca durante el funcionamiento, apagar inmediatamente el motor eléctrico y extraer el enchufe de red. Si cambia el tipo de material triturado mientras trabaja con la máquina, apáguela y espere hasta que las cuchillas se detengan. A continuación, ponga el interruptor de preselección en el tipo de material al que va a cambiar (material duro o material blando). Si se acciona el interruptor de preselección durante el funcionamiento de la máquina, tendrá que esperar 6 segundos para volver a poner en funcionamiento. Asegúrese de que no se acumule material triturado en el canal de expulsión, ya que ello podría provocar un mal resultado de triturado o rebotes de material a través de la tolva de llenado. Al llenar la biotrituradora hay que cerciorarse especialmente de que no se introduzcan cuerpos extraños como piezas metálicas, piedras, plásticos, cristales, etc. en la cámara de triturado, puesto que podrían provocar daños y rebotes del material que se encuentra en la tolva de llenado. Preste atención a la inercia de la herramienta de corte, que seguirá girando algunos segundos antes de pararse. Apague el motor eléctrico, desconecte la clavija de red del equipo y espere a que se detengan completamente todos los elementos rotatorios: ¡Peligro de lesiones! No ponga jamás las manos ni los pies por encima, por debajo o al lado de elementos en rotación. ¡Peligro de lesiones! Al llenar la biotrituradora con ramas pueden producirse rebotes. El usuario puede resultar gravemente lesionado por el material triturado que rebote. Utilizar guantes y gafas de protección (Ö 4.3). ¡Peligro de lesiones! El usuario puede resultar gravemente herido por el material triturado y los cuerpos extraños que reboten. Mantener los cuerpos extraños alejados de la máquina y eliminar inmediatamente cualquier obstrucción.0478 201 9914 E - ES

– antes de dejar el equipo desatendido o cuando quede sin vigilancia, – antes de elevar, soportar, inclinar, empujar o arrastrar el equipo y antes de cambiarlo de posición, – antes de aflojar los tornillos de cierre para abrir el equipo, – antes transportar el equipo, – antes de eliminar bloqueos u obstrucciones en la unidad de corte, en la tolva de llenado o en el canal de expulsión, – antes de realizar trabajos en el disco de cuchillas, – antes de revisar o limpiar el equipo y antes de realizar cualquier trabajo en el mismo. Si la herramienta de corte entrase en contacto con cuerpos extraños, el equipo produjera ruidos anormales o vibrase de forma alarmante, apague inmediatamente el motor eléctrico y deje que el equipo se detenga. Retire el enchufe de red, quite la tolva de llenado y realice los siguientes pasos: – Compruebe el equipo, especialmente la existencia de daños en la herramienta de corte (cuchillas, disco de cuchillas, alojamiento de cuchillas, tornillo de cuchilla, anillo de sujeción), y encargue la reparación necesaria a un técnico especializado antes de volver a arrancar el motor y trabajar con el equipo. – Compruebe la buena fijación de todos los componentes de la unidad de corte y reapriete los tornillos en caso necesario (tenga en cuenta los pares de apriete). – Haga que un técnico especializado repare o sustituya las piezas dañadas por piezas de las mismas características.

4.7 Mantenimiento y reparaciones

Antes de iniciar trabajos de mantenimiento (limpieza, reparación, etc.) y antes de comprobar si el cable de conexión está enredado o dañado, hay que colocar el equipo sobre un suelo estable y liso, apagar el motor eléctrico y desconectar el enchufe de red. Antes de todos los trabajos de mantenimiento, dejar enfriar el equipo durante unos 5 minutos. El cable de la conexión a la red sólo debe ser reparado o sustituido por un electricista autorizado. Antes de realizar el mantenimiento de la herramienta de corte hay que prestar atención a que esta pueda seguir girando a pesar del dispositivo de bloqueo, aunque esté apagada la alimentación de corriente. En caso de que para los trabajos de mantenimiento se deban retirar componentes o dispositivos de protección, es necesario volver a colocarlos inmediatamente después de forma correcta. Limpieza: Tras el trabajo, debe limpiarse concienzudamente todo el equipo. (Ö 11.1) No utilizar nunca equipos de limpieza a alta presión ni limpiar el equipo bajo agua corriente (p. ej., con una manguera de jardín). No utilizar productos de limpieza agresivos. Estos pueden dañar el plástico y el metal, lo cual podría afectar al funcionamiento seguro de su equipo STIHL. Trabajos de mantenimiento: Solo pueden realizarse los trabajos de mantenimiento descritos en este Manual de instrucciones; todos los demás trabajos deben ser realizados por un distribuidor especializado. En caso de que no disponga de los conocimientos y de los medios auxiliares necesarios, póngase siempre en contacto con un distribuidor especializado. STIHL recomienda la realización de los trabajos de mantenimiento y reparación exclusivamente por el servicio técnico de un distribuidor especializado STIHL. Los distribuidores especializados STIHL reciben formación e información técnica regularmente. Utilice únicamente herramientas, accesorios o acoples que estén autorizados por STIHL para este equipo o piezas técnicamente equivalentes. En caso contrario, existe riesgo de accidentes con lesiones personales o daños en el equipo. En caso de dudas debería dirigirse a un establecimiento especializado. En lo que respecta a sus características, las herramientas, accesorios y piezas de recambio originales STIHL están adaptadas de forma óptima al equipo y a las necesidades del usuario. Los recambios originales STIHL se reconocen mediante la referencia de recambio STIHL, el logotipo STIHL y en tal caso por el identificativo de recambio STIHL. En las piezas más pequeñas es posible que solamente esté presente este identificativo.137 DEENFRNLITPTNOSVFIDAPLSLSKHU ES 0478 201 9914 E - ES Mantenga los adhesivos de advertencia e indicación siempre limpios y legibles. Debe sustituir los adhesivos dañados o ausentes por nuevos adhesivos originales que su distribuidor especializado STIHL le ponga a disposición. Si un componente se sustituye por otro nuevo, asegúrese que el nuevo componente disponga de los mismos adhesivos. Los trabajos en la unidad de corte solo deben realizarse con guantes protectores (Ö 4.3) y tomando especiales medidas de precaución. Mantenga firmemente apretadas todas las tuercas, pernos y tornillos, especialmente todos los tornillos de la unidad de corte, para que el equipo se encuentre en condiciones de funcionamiento seguras. Revise la presencia de desgaste y daños en el equipo regularmente, especialmente antes de almacenar el equipo (p. ej. antes de la pausa invernal). Por motivos de seguridad, las piezas desgastadas o dañadas deben ser sustituidas inmediatamente para que el equipo se encuentre siempre en un estado de funcionamiento seguro.

4.8 Almacenamiento durante largos

periodos de inactividad Deje que el equipo se enfríe unos 5 minutos antes de guardarlo en un lugar cerrado. Asegúrese de que el equipo no pueda ser utilizado por personas no autorizadas (p. ej. niños). Limpiar a fondo el equipo antes de su almacenamiento (p. ej. en invierno). El equipo debe guardarse en condiciones de servicio seguras. Guardar la máquina en una superficie plana de tal manera que no pueda salir rodando involuntariamente. La biotrituradora sólo se debe almacenar con la tolva de llenado montada. ¡Peligro de lesiones por cuchillas al descubierto!

Los productos desechables pueden ser perjudiciales para las personas, los animales y el medio ambiente y, por tanto, deben eliminarse correctamente. Póngase en contacto con su centro de reciclado o su establecimiento especializado para recibir información sobre cómo eliminar los productos desechables de forma correcta. STIHL recomienda los distribuidores especializados STIHL. Asegúrese de que el equipo viejo se deseche correctamente. Inutilice el equipo antes de desecharlo. Para prevenir accidentes, retirar sobre todo el cable de red y el cable de conexión al motor eléctrico.

5. Descripción de los

símbolos ¡Atención! Lea el manual de instruccio- nes antes de poner en marcha el equipo. ¡Peligro de lesiones! Impedir que otras personas se acerquen a la zona de peligro. ¡Peligro de lesiones! ¡Herramientas giratorias! No introduzca manos o pies en las aberturas cuando la máquina está en funcionamiento. ¡Peligro de lesiones! Apagar el motor eléctrico y desenchufar el cable de red antes de realizar trabajos en la herramienta de corte, antes de efectuar cualquier trabajo de mantenimiento y limpieza, antes de verificar si el cable de conexión está enredado o dañado y antes de dejar la máquina. ¡Peligro de lesiones! Las ramas que reboten y el material triturado pueden perforar las manos o los dedos. Utilice una protección auditiva. Utilice gafas de protección. Utilizar guantes de protección.0478 201 9914 E - ES

7.1 Montar el eje de rueda y las

ruedas ● Montar el eje de rueda (C) con topes de rueda (E), tornillos (F) y las tuercas hexagonales (G) en el pie de rueda (D) y atornillar con la herramienta de montaje (T) (4 - 6Nm). No trabajar bajo la lluvia ni en entornos húmedos. ¡Peligro de lesiones! La Herramienta de corte sigue girando después de apagarse. Espere hasta que la herramienta de corte se haya detenido. ¡Peligro de lesiones! No subirse al equipo. ¡Peligro de lesiones! Nunca introduzca las manos ni otras partes del cuerpo ni la ropa en la tolva de llenado o en el canal de expulsión. Riesgo de lesiones. Introduzca el material tritu- rado sólo por el lado izquierdo. ¡Peligro de lesiones! Al preseleccionar el material duro, inserte el material triturado en el lado izquierdo. Siga las instrucciones de uso. ¡Peligro de lesiones! El material triturado puede rebotar peligro- samente. Impedir que otras personas se acerquen a la zona de peligro. Distancia mínima 15 m. Preselección de material duro para la trituración de restos de poda de árboles y setos, así como ramaje duro y bifurcado. Preseleccionar material blando para la trituración de residuos vegetales orgáni- cos como restos de frutas y verduras, plantas, hojas, etc. Después de accionar el interruptor de pre- selección mientras funcione, tendrá que esperar 6 segundos para volver a poner en funcionamiento.

6. Contenido del suministro

Pos. Denominación Unid. A Equipo base con parte infe- rior de la tolva 1 B Parte superior de la tolva 1 C Eje de ruedas 1 D Pie de rueda 1

E Tope de rueda 2 F Tornillo M6 x 55 2 G Tuerca hexagonal 2 H Rueda 2 I Tapacubos 2 J Tapón de rueda 2 K Clavija de sujeción 2 L Tornillo autorroscante P6 x 50

M Deflector 1 N Prolongación de expulsión 1 O Regleta 1 P Perno 2 Q Tornillo Torx P5 x 20 3 R Tornillo Torx P5 x 10 2 S Tornillo de seguridad 3 T Herramienta de montaje 1 x Manual de instrucciones 1

7. Preparar el equipo para el

servicio ¡Evitar causar daños en el equipo! Para evitar causar daños al equipo deben cumplirse exactamente todos los pares de apriete indicados en el siguiente capítulo "Preparar el equipo para la puesta en servicio". Pos. Denominación Unid.

DEENFRNLITPTNOSVFIDAPLSLSKHU ES 0478 201 9914 E - ES ● Deslizar la rueda (H) sobre el eje de rueda montado. ● Introducir el tapón de rueda (J) y fijarlo metiendo a golpes la clavija de sujeción (K). ● Colocar el tapacubos (I). ● Repetir el procedimiento en el otro lado.

7.2 Montar el chasis y el canal de

expulsión 1 Montar la prolongación de expulsión ● Colocar el equipo base (A) sobre un taco de madera de aprox. 15-20 cm como se muestra en la ilustración. ● Enganchar la prolongación de expulsión (N) metiendo los ganchos (1) por atrás en los orificios (2) del equipo base (A) y girar la prolongación hacia abajo, de tal manera que la parte delantera del equipo base encaje exactamente en el orificio de la prolongación de expulsión. ● Enroscar los tornillos (R) en los alojamientos de los ganchos (1) (1 - 2Nm). 2 Montar el tren de rodaje ● Colocar el tren de rodaje con ambos pies de rueda (3) hasta el tope en las guías de la unidad básica (4). ● Encajar el pie de rueda con el codo (5) en la muesca de la cubierta de expulsión (6). ● Introducir los tornillos (L) en los orificios de los pies de rueda (7) y apretarlos (3 - 4Nm). 3 Montar la regleta ● Colocar la regleta (O) y enroscar los tornillos (Q) (1 - 2Nm). ● Poner el equipo de pie. 4 Montar el deflector ● Enganchar el deflector (M) y presionar los pernos (P) (utilizar un martillo de plástico si fuera necesario). Durante el enganche, prestar atención a que los nervios (8) a izquierda y derecha del lado interior del deflector estén colocados exactamente en la ranura de guía de la prolongación de expulsión (9).

7.3 Abrir y cerrar el deflector

Abrir el deflector: ● Para triturar, plegar hacia arriba el deflector (1) y enclavar la lengüeta de cierre (2) en la prolongación de expulsión. Cerrar el deflector: ● Para el transporte o para un almacenamiento compacto, elevar ligeramente la lengüeta de cierre (2) y plegar hacia abajo el deflector (1).

7.4 Montar la parte superior de la

tolva ● Colocar la parte superior de la tolva (B) sobre la parte inferior (1). ● Doblar el faldón protector (2) hacia arriba como se muestra en la ilustración, y mantenerlo en esta posición. ● Enroscar los tornillos (S).

8.1 ¿Qué materiales se pueden

triturar? Con la biotrituradora GHE 355 pueden triturarse tanto materiales blandos como duros. Material blando: Desechos orgánicos vegetales como restos de frutas y hortalizas, plantas, hojarasca, etc. Material duro: Restos de poda de árboles y setos, así como ramaje bifurcado y duro.

El codo del pie de rueda (5) debe quedar alojado exactamente en las muescas de la prolongación de expulsión (6).

La tolva solamente puede ser montada por un establecimiento especializado utilizando una herramienta especial. STIHL recomienda los distribuidores especializados STIHL.

8. Indicaciones para el

trabajo 60478 201 9914 E - ES

8.2 ¿Qué materiales no se pueden

triturar? Evite que entren piedras, vidrio, piezas metálicas (cables, clavos, ...) o piezas de plástico en la biotrituradora. Regla básica: los materiales que no se pueden utilizar para el compostaje tampoco se deben procesar con la biotrituradora.

8.3 Diámetro máximo de las ramas

Diámetro máximo de las ramas: GHE 355: 35 mm GHE 375: 40 mm El mejor rendimiento de trituración se consigue con los recortes de árboles y setos recién cortados.

8.4 Zona de trabajo del usuario

Por motivos de seguridad, el usuario debe mantenerse durante la duración del trabajo siempre dentro de la zona de trabajo (zona gris) Para evitar ser alcanzado por el material que pudiera salir disparado, el usuario no debe colocarse directamente detrás de la biotrituradora, sino ligeramente en un lado (zona gris sombreada A).

8.5 Llenado correcto de la

Los restos de poda de árboles y setos deben triturarse justo después de cortarse, puesto que el rendimiento de la biotrituradora es mayor con material recién cortado que con material seco o mojado. El triturado de material seco aumenta el peligro de rebotes. El usuario puede resultar gravemente herido por las ramas que rebotan. ¡Peligro de lesiones! Al triturar material duro, ajuste correctamente la máquina al material de trituración (Ö 10.7). El ajuste del tipo de material triturado determina el sentido de giro de las cuchillas. El usuario puede resultar gravemente herido por el rebote del material triturado si el ajuste no es el correcto. ¡Atención! Al insertar varias ramas finas al mismo tiempo, la suma de los diámetros de las ramas individuales no debe superar el diámetro máximo de la rama.

¡Peligro! La unidad de cuchillas, en disposición oblicua, puede provocar que el ramaje introducido rebote. El usuario puede resultar gravemente lesionado por ramaje que rebote. Para evitar lesiones causadas por rebotes, la biotrituradora debe llenarse de una forma correcta. Cuando se va llenando la biotrituradora desde su parte posterior, es decir, cuando el usuario se encuentra en la zona de trabajo (Ö 8.4), el ramaje debe introducirse ligeramente inclinado según el símbolo (1) situado a la pared izquierda de la tolva hasta que llegue a la unidad de cuchillas. Durante el llenado hay que tener en cuenta el diámetro máximo de las ramas indicado. Aligere las ramas fuertemente ramificadas y retire los brotes laterales. El gran tamaño de la abertura de llenado está solamente previsto para recibir mejor ramajes con muchas bifurcaciones. El símbolo visualizado en la pantalla sólo tiene validez cuando el motor eléctrico está funcionando. Por ello antes de comprobar la pantalla debe conectarse la biotrituradora. (Ö 10.5)

DEENFRNLITPTNOSVFIDAPLSLSKHU ES 0478 201 9914 E - ES Tras conectar la biotrituradora, en la pantalla aparece (1) el tipo de material triturado que se procesa mediante los siguientes símbolos: Restos de poda de árboles y setos, así como ramaje bifurcado y duro. Desechos orgánicos vegetales como restos de frutas y hortalizas, plantas, hojarasca, etc.

8.7 Carga correcta de la máquina

El motor eléctrico o de combustión de la biotrituradora se puede forzar sólo en la medida en que las revoluciones no bajen por debajo de límites prudenciales. Llene la biotrituradora siempre de forma continuada y uniforme. Si las revoluciones del motor eléctrico o de combustión descienden mientras trabaja con la biotrituradora, deje de llenarla y cargue el motor.

8.8 Protección contra sobrecarga

Si durante el trabajo se produce una sobrecarga del motor eléctrico, el dispositivo de protección contra sobrecarga térmica integrado lo desconectará automáticamente. Tras un tiempo de enfriamiento de aprox. 10 minutos puede volver a ponerse la biotrituradora en servicio. En caso de que se dispare con frecuencia la protección contra sobrecarga, los motivos pueden ser los siguientes: – Cable de conexión no adecuado (Ö 10.1) – Sobrecarga eléctrica – Sobrecarga del equipo debida a excesiva cantidad de material triturado o cuchillas desafiladas

8.9 Si se bloquea la unidad de corte de

la biotrituradora Si la unidad de corte de la biotrituradora se bloquea al triturar, apagar inmediatamente el motor eléctrico y desconectar el cable de red. A continuación retirar la tolva de llenado y eliminar la causa de la anomalía.

9.1 Bloqueo de rearranque del motor

eléctrico El equipo sólo puede ponerse en marcha con el interruptor y no enchufando el cable de conexión a la toma de corriente.

9.2 Bloqueo de seguridad

El motor eléctrico y la herramienta de triturado sólo deben ponerse en marcha con la tolva de llenado debidamente cerrada. Cuando se afloja el tornillo de cierre derecho (si estamos situados frente al equipo) durante el funcionamiento, el motor eléctrico se apaga automáticamente y la herramienta de triturado se detiene en pocos segundos.

9.3 Freno contra la marcha por inercia

del motor eléctrico El freno contra la marcha por inercia del motor eléctrico reduce a pocos segundos el periodo de rodaje por la propia inercia de las cuchillas desde la desconexión hasta la parada de las cuchillas.

9.4 Cubiertas protectoras

La biotrituradora está equipada con cubiertas protectoras en la zona de carga y expulsión. Algunas de éstas son la tolva de llenado completa con parte superior de la tolva y faldón protector, la tolva de expulsión y el deflector. Las cubiertas protectoras garantizan al triturar una distancia segura respecto a las cuchillas de triturado. ● Arranque el motor eléctrico únicamente como se describe en el manual de instrucciones. (Ö 10.5)

9. Dispositivos de seguridad

10. Poner el equipo en

servicio ¡Peligro de lesiones! Antes de la puesta en funcionamiento de la biotrituradora, lea con atención el capítulo "Para su seguridad" (Ö 4.) y tenga en cuenta todas las indicaciones de seguridad.0478 201 9914 E - ES

10.1 Conexión eléctrica de la

biotrituradora La tensión de red debe coincidir con la tensión de servicio (véase la placa de características). El cable de conexión a la red eléctrica debe estar suficientemente protegido. (Ö 17.) Solo deben emplearse cables de conexión que no sean más ligeros que cables flexibles de goma H07 RN-F DIN/VDE 0282. Las conexiones de enchufe deben estar protegidas contra salpicaduras de agua. La utilización de cables o alargadores no apropiados puede ocasionar una reducción del rendimiento y causar daños en el motor eléctrico. La sección mínima del cable de conexión a la red eléctrica debe ser de 3x1,5 mm² con una longitud de hasta 25 m o 3x2,5mm² con una longitud de hasta 50 m. Los empalmes de los cables de conexión deben ser de goma o estar revestidos de goma y cumplir la norma DIN/VDE 0620. Este equipo está previsto para ser puesto en servicio conectado a una red de alimentación de corriente con una impedancia del sistema de Z max en el punto de entrega (conexión doméstica) de como máximo 0,435 ohmios (a 50 Hz). El usuario debe asegurarse de que el equipo solamente se ponga en servicio con una red de alimentación de corriente que cumpla estos requisitos. Si fuera necesario, la impedancia del sistema puede consultarse a la empresa suministradora de energía local.

10.2 Conectar el cable de

alimentación GHE 355: ● Enchufar el embrague del cable de alimentación a la clavija de 3 polos (1) de la máquina GHE 375: ● Enchufar el embrague del cable de alimentación a la clavija de 5 polos (2) de la máquina.

10.3 Desconectar el cable de red

10.4 Dispositivo antitirones del

cable Durante el trabajo, el dispositivo antitirones del cable evita que el cable de conexión se desconecte accidentalmente y que la conexión del cable de alimentación del equipo resulte dañada. Por este motivo, el cable de conexión siempre debe guiarse por el dispositivo antitirones del cable. Enganchar el cable en el dispositivo antitirones del cable: ● Conectar el cable de red. (Ö 10.2) ● Formar un lazo con el cable de conexión (1) y guiarlo a través de la abertura (2). ● Colocar el lazo por encima del gancho (3) y apretarlo. Desenganchar el cable del dispositivo antitirones del cable: ● Soltar el lazo del cable de red del gancho (3). ● Sacar el lazo del cable de conexión (1) de la abertura (2). ¡Peligro de lesiones! Observar todas las instrucciones de seguridad del capítulo "Advertencia de peligros causados por la corriente eléctrica" (Ö 4.2). Las biotrituradoras de la versión para Gran Bretaña disponen de un cable de conexión de 10 m con una clavija especial. En esta clavija está integrado un fusible. El electricista podrá facilitar más información sobre la conexión de red. Al seleccionar el cable de alimentación deben tenerse en cuenta todos los puntos del capítulo "Conexión eléctrica de la máquina" (Ö 10.1).

El cable de red sólo debe ser desconectado tirando del acoplamiento. No tirar nunca del cable. Si se desconecta el cable de red mientras la biotrituradora está funcionando, solamente podrá ponerse de nuevo en marcha tras un tiempo de espera de 12 segundos.

DEENFRNLITPTNOSVFIDAPLSLSKHU ES 0478 201 9914 E - ES ● Desenchufar el cable de red en caso necesario. (Ö 10.3)

10.5 Conectar la biotrituradora

● Conectar el cable de red. (Ö 10.2) ● Presionar la tecla verde (1) del conmutador. La biotrituradora está funcionando.

biotrituradora ● Presionar la tecla roja (1) del conmutador. El motor eléctrico de la biotrituradora se apaga y se frena automáticamente.

10.7 Interruptor de preselección

Con las biotrituradoras GHE 355 y GHE 375 pueden triturarse tanto materiales blandos como duros. Girando el interruptor de preselección se ajusta el método de trituración. Comprobar el ajuste: ● Conectar la biotrituradora. (Ö 10.5) En la pantalla (1) aparece el símbolo del material a procesar configurado en ese momento. (Ö 8.6) Modificar ajuste: ● Desconectar la biotrituradora y esperar a que la unidad de corte se detenga. (Ö 10.6) ● Girar el interruptor de preselección (2) 180°. ● Conectar de nuevo la biotrituradora. (Ö 10.5) En la pantalla (1) aparece el símbolo del material a procesar configurado en ese momento. (Ö 8.6)

● Llevar la biotrituradora a una superficie llana y firme y apoyarla de forma segura. ● Llevar guantes protectores, gafas de protección y una protección auditiva. (Ö 4.3) ● Abrir el deflector. (Ö 7.3) ● Conectar la línea de alimentación a la biotrituradora. (Ö 10.2) ● Conectar la biotrituradora. (Ö 10.5) ● Esperar hasta que la biotrituradora haya alcanzado las revoluciones máximas (revoluciones en vacío). ● Comprobar que el material triturado (duro o blando) corresponda con el símbolo visualizado en la pantalla. (Ö 8.6) ● Si el indicador no coincide, cambiar el ajuste. (Ö 10.7) ● Llenar la biotrituradora correctamente con material triturado. (Ö 8.5) ● Desconectar la biotrituradora. (Ö 10.6) Asegúrese de que no quede material triturado en el equipo, ya que de lo contrario podría salir proyectado al conectar la máquina. El dispositivo de bloqueo del disco de cuchillas debe estar siempre inclinado completamente hacia atrás. (Ö 11.6) Si el conmutador de preselección se encuentra en posición vertical (posición central), la biotrituradora no se puede poner en marcha. Apagar el motor eléctrico sólo cuando el equipo esté completamente vacío. De lo contrario podría bloquearse el disco de cuchillas la próxima vez que se arranque el motor.

¡Peligro de lesiones! Tras apagar el motor eléctrico, tenga en cuenta la inercia de las herramientas de trabajo, que seguirán girando algunos segundos antes de pararse completamente. Si se acciona el interruptor de preselección durante el funcionamiento o tras desconectar el motor eléctrico (el motor aún no se ha detenido), se establece por motivos de seguridad un tiempo de espera de 6 segundos durante el cual no es posible volver a arrancar la biotrituradora. (Ö 10.5) Hasta que no se enciende la biotrituradora no se indica correctamente el material triturado a procesar. ¡Peligro de lesiones! El ajuste del tipo de material triturado determina el sentido de giro de las cuchillas. El usuario puede resultar gravemente herido por el rebote del material triturado si el ajuste no es el correcto. 140478 201 9914 E - ES

11.1 Limpiar el equipo

Intervalo de mantenimiento: Después de cada uso Limpiar a fondo el equipo después de cada uso. Un tratamiento cuidadoso evita daños en el equipo y alarga su vida útil. No proyectar nunca chorros de agua sobre piezas del motor eléctrico o de combustión, juntas, cojinetes y componentes eléctricos tales como interruptores. La consecuencia serían reparaciones costosas. Si la suciedad y restos de material adheridos no se pueden eliminar con un cepillo, un trapo húmedo o un palo de madera, STIHL recomienda utilizar un limpiador especial (p. ej., el limpiador especial STIHL). No utilizar productos de limpieza agresivos. Limpiar los discos de cuchillas regularmente. El equipo debe limpiarse únicamente en la posición ilustrada. ● Desmontar la tolva de llenado. (Ö 11.4) Eliminar la suciedad en la conducción del aire de refrigeración (ranuras de aspiración) de la carcasa del motor eléctrico, para garantizar una suficiente refrigeración del motor.

11.2 Intervalos de servicio

Se recomienda que una vez al año la biotrituradora sea revisada por un establecimiento especializado. STIHL recomienda los distribuidores especializados STIHL.

11.3 Montar la tolva de llenado

● Enganchar la tolva de llenado (1) en los ganchos de fijación del equipo base (2) e inclinarla hacia delante. ● Enroscar y apretar los tornillos de cierre (3).

11.4 Desmontar la tolva de

llenado ● Aflojar y desenroscar los tornillos de cierre (1). ● Bascular la tolva de llenado (2) hacia atrás y retirarla. ¡Peligro! Si se tritura material duro con el ajuste de material blando, puede producirse un fuerte retroceso. El usuario puede resultar gravemente lesionado por el material triturado que rebote.

¡Peligro de lesiones! Para evitar una conexión accidental del motor eléctrico, es imprescindible desenchufar el cable de alimentación antes de realizar cualquier tarea de mantenimiento o limpieza y de llevar a cabo trabajos en la unidad de corte. ¡Peligro de lesiones! Trabajar solamente con guantes protectores. (Ö 4.3) No tocar jamás las cuchillas antes de que estas se hayan detenido por completo. En caso de que no disponga de los conocimientos o de los medios auxiliares necesarios, póngase siempre en contacto con un distribuidor especializado. STIHL recomienda que los trabajos de mantenimiento y reparación se realicen exclusivamente en las instalaciones del distribuidor especializado STIHL. STIHL recomienda utilizar piezas de repuesto originales STIHL.

¡Peligro de lesiones! Trabajar solamente con guantes protectores. (Ö 4.3) Antes de montar la tolva de llenado se debe comprobar que la unidad de corte no esté bloqueada por el dispositivo de bloqueo. Tras el montaje, examinar visualmente si la tolva de llenado está enganchada correctamente en los ganchos de fijación. ¡Peligro de lesiones! Extraer el enchufe de red antes de aflojar los tornillos de cierre. Trabajar solamente con guantes protectores. (Ö 4.3)

11.5 Intervalo de servicio del equipo de

corte Intervalo de mantenimiento: Antes de cada uso Comprobar el equipo de corte (compuesto por el disco de cuchillas, las cuchillas de triturado, la arandela de seguridad, la arandela de sujeción y el tornillo) respecto a desgaste, encaje correcto, presencia de fisuras y otros daños.

11.6 Desmontar el equipo de

corte 1 Fijar el disco de cuchilla ● Desmontar la tolva de llenado. (Ö 11.4) ● Girar el disco de cuchillas (1) a la posición indicada en la ilustración y abatir el dispositivo de bloqueo (2) hacia arriba hasta el tope. 2 Soltar el equipo de corte ● Aflojar y desenroscar completamente el tornillo (3) con la herramienta de montaje (T). ● Retirar el tornillo (3), la arandela de seguridad (4) y la arandela de sujeción (5). 3 Retirar las cuchillas de alas ● Retirar la cuchilla de alas (6), la cuchilla de alas (7) y la cuchilla de alas (8). 4 Retirar el disco de cuchillas. ● Volver a colocar el dispositivo de bloqueo (2). ● Levantar el disco de cuchillas (1).

11.7 Montar el equipo de corte

1 Colocar el disco de cuchillas ● Colocar el disco de cuchillas (1) en el alojamiento de cuchillas. Al hacerlo, tener en cuenta la posición del dentado del alojamiento de cuchillas. 2 Fijar el equipo de corte ● Girar el disco de cuchillas (1) a la posición indicada en la ilustración y abatir el dispositivo de bloqueo (2) hacia arriba hasta el tope. 3 Colocar las cuchillas de alas ● Colocar la cuchilla de alas (4), la cuchilla de alas (5) y la cuchilla de alas (6). 4 Fijar el equipo de corte ● Colocar la arandela de sujeción (7) y fijarla junto con la arandela de seguridad (8) y el tornillo (9). ● Apretar el tornillo (9) con ayuda de la herramienta de montaje (T) (45 - 50 Nm). ● Volver a colocar el dispositivo de bloqueo (2). ● Montar la tolva de llenado. (Ö 11.3)

11.8 Límites de desgaste de las

cuchillas 1 Vista general de cuchillas – 1 cuchilla combinada (1) – 3 cuchillas de alas (2) ¡Peligro de lesiones! Trabajar solamente con guantes protectores. (Ö 4.3) No tocar jamás las cuchillas antes de que estas se hayan detenido por completo.

¡Peligro de lesiones! Trabajar solamente con guantes protectores. (Ö 4.3) Antes de colocar el equipo de corte, comprobar visualmente que el disco de cuchillas y todas las cuchillas de triturado estén en perfecto estado y no presenten muescas, fisuras ni otros defectos. Antes de colocar el equipo de corte, limpiar el alojamiento de cuchillas de la máquina, el disco de cuchillas y las cuchillas de triturado. El disco de cuchillas con las cuchillas astilladoras y las tres cuchillas de alas disponen de un alojamiento de cuchillas dentado. Así se evita un montaje incorrecto de toda la unidad de corte, ya que las cuchillas solo se pueden colocar en el alojamiento de cuchillas en la posición correcta.

Los números (3) en la cara interior de la cuchillas de alas se corresponden con la secuencia de montaje. Antes de alcanzar los límites de desgaste indicados se debe dar la vuelta a las cuchillas correspondientes o sustituirlas. STIHL recomienda los distribuidores especializados STIHL. 200478 201 9914 E - ES

– 2 cuchillas de triturado (3) ● Desmontar el equipo de corte. (Ö 11.6) 2 Cuchilla combinada ● Colocar en el canto de referencia de la cuchilla combinada (4) una regla (5). La distancia (A) entre el filo de corte y la regla determina el desgaste. Límite de desgaste máximo (A) de la cuchilla combinada (1): A = 5 mm 3 Cuchilla de alas ● La medición de la anchura de las cuchillas debe llevarse a cabo en dos o tres puntos a lo largo del canto del filo. Se debe aplicar el valor más bajo. Anchura mínima de la cuchilla (B) Cuchilla de alas (2): B = 40 mm 4 Cuchilla de triturado ● La medición de la anchura de las cuchillas debe llevarse a cabo en dos o tres puntos a lo largo del los filos de corte. Se debe aplicar el valor más bajo. Anchura mínima de la cuchilla (C, D) Cuchilla de triturado (3): C = 23 mm D = 16mm

11.9 Afilar las cuchillas de triturado

● Desmontar el equipo de corte. (Ö 11.6) Ángulo de afilado: El ángulo de afilado de las cuchillas de triturado es de 30°. Indicaciones para afilar las cuchillas de triturado: Las cuchillas de triturado deben afilarse teniendo en cuenta los siguientes puntos: ● Refrigerar las cuchillas durante el afilado, p. ej. con agua. A fin de conservar la resistencia de la cuchilla, debe evitarse que esta adquiera un color azul. ● Afilar la cuchilla uniformemente para evitar que se produzcan vibraciones por desequilibrio. ● Comprobar que las cuchillas no presenten daños antes de montarlas: Las cuchillas deberán sustituirse si se detecta alguna muesca o fisura, o cuando los filos se hayan reducido hasta el límite de desgaste. ● Los filos de las cuchillas deben afilarse respetando la indicación del ángulo de corte. ● Las cuchillas deben afilarse en sentido contrario al filo.

11.10 Motor eléctrico y ruedas

El motor eléctrico no requiere mantenimiento. Los rodamientos de las ruedas no requieren mantenimiento.

11.11 Almacenamiento y parada

invernal El equipo debe guardarse en un lugar seco, cerrado y sin polvo. Asegúrese de que no quede al alcance de los niños. El equipo debe guardarse sólo en un estado de servicio seguro. Mantenga todas las tuercas, pernos y tornillos fuertemente apretados y sustituya las indicaciones de advertencia y peligro del equipo que sean ilegibles, compruebe signos de desgaste y daños en toda la máquina. Sustituya los componentes desgastados o dañados. Deben solucionarse las posibles anomalías presentes en el equipo antes de guardarlo. Si el equipo va a estar parado mucho tiempo (parada invernal), hay que tener en cuenta los puntos siguientes: El procedimiento de medición y el valor indicado es igual para las tres cuchillas de alas. Debido a un desgaste desigual de los filos de corte, las cuchillas de alas pueden sufrir un deterioro asimétrico. El procedimiento de medición y el valor indicado es igual para las dos cuchillas de triturado. Debido a un desgaste desigual de los filos de corte, las cuchillas de triturado pueden sufrir un deterioro asimétrico. Se recomienda que el afilado de todas las cuchillas de triturado lo realice únicamente un distribuidor especializado. Las cuchillas desafiladas y mal afiladas (ángulo de afilado incorrecto, desequilibrio debido a un afilado irregular de las cuchillas, etc.) aumentan el peligro de rebotes. El usuario puede resultar gravemente lesionado por el material triturado que rebote. Además, el funcionamiento (introducción del material triturado, resistencia de los filos, etc.) de la biotrituradora puede verse afectado negativamente.147 DEENFRNLITPTNOSVFIDAPLSLSKHU ES 0478 201 9914 E - ES ● Limpiar a fondo todos los componentes externos del equipo. ● Aplicar aceite o grasa a todas las piezas móviles.

12.1 Arrastrar o empujar la

biotrituradora ● Sujetar la biotrituradora por la parte superior de la tolva (1) y abatirla hacia atrás. ● Así puede arrastrarse o empujarse la biotrituradora lentamente paso a paso.

12.2 Levantar o transportar la

biotrituradora ● Primera persona: Sujetar la biotrituradora por las empuñaduras de la parte superior de la tolva (1). ● Segunda persona: Sujetar la biotrituradora por la regleta de la prolongación de expulsión (2). ● Levantar la biotrituradora simultáneamente.

12.3 Transportar la biotrituradora

sobre una superficie de carga ● El equipo debe asegurarse con medios de sujeción adecuados para que no se mueva. Fijar cuerdas o correas en el pie de rueda (1) o en la tolva de llenado (2). Información importante referente al mantenimiento y cuidado del grupo de productos Biotrituradoras eléctricas (STIHL GHE) STIHL no se hace responsable de los daños personales y materiales ocasionados por la no observación de las indicaciones contenidas en las instrucciones de funcionamiento, especialmente en lo referente a la seguridad, el funcionamiento y el mantenimiento, o de los daños que aparezcan debidos a una utilización de accesorios o piezas de repuesto no autorizadas. Siga siempre las instrucciones siguientes, que son importantes para evitar daños o un desgaste excesivo de su equipo STIHL:

1. Piezas de desgaste

Algunas piezas del equipo STIHL están sometidas a un desgaste normal, incluso utilizando el equipo de manera adecuada, por lo que deberán ser sustituidas a tiempo (dependiendo del tipo y de la duración de uso). Estas son, entre otras: –Cuchilla – Disco de cuchillas

2. Observación de las indicaciones del

presente manual de instrucciones El uso, mantenimiento y almacenamiento del equipo STIHL deberá efectuarse con sumo cuidado, tal y como se describe en este manual de instrucciones. El propio usuario es el responsable de todos los daños ocasionados por incumplimiento de las indicaciones de seguridad, utilización y mantenimiento. Esto es especialmente válido en caso de: – cables de alimentación de dimensiones insuficientes (sección), – conexión eléctrica incorrecta (tensión), – modificaciones en el producto no autorizadas por STIHL, – utilización de herramientas o accesorios no autorizados, no adecuados o de una calidad inferior, – uso inadecuado del producto, – utilización del producto en eventos deportivos o en competiciones, – daños ocasionados como consecuencia de un uso continuado del producto con componentes defectuosos.

¡Peligro de lesiones! Antes del transporte, leer y observar detenidamente el capítulo "Para su seguridad", especialmente el capítulo "Transporte del equipo". (Ö 4.4) La biotrituradora sólo se debe transportar con la tolva montada. Antes de levantar el equipo, tener en cuenta el peso indicado en el capítulo "Datos técnicos". (Ö 17.) Para levantar o transportar el equipo se necesitan en cualquier caso dos personas. Llevar ropa de protección apropiada que cubra completamente los antebrazos y el torso.

13. Reducir el desgaste y

3. Trabajos de mantenimiento

Todos los trabajos descritos en el apartado titulado "Mantenimiento" tienen que ser ejecutados regularmente. Si el usuario no puede realizar alguno de estos trabajos de mantenimiento, deberá encomendar esta tarea a un establecimiento especializado. STIHL recomienda que los trabajos de mantenimiento y reparación se realicen exclusivamente en las instalaciones del distribuidor especializado STIHL. Los distribuidores especializados STIHL reciben formación e información técnica regularmente. Si se descuidan estos trabajos pueden producirse daños de los que será responsable el usuario. Los posibles daños son, entre otros: – Daños en el motor eléctrico debido a una limpieza insuficiente de la conducción del aire de refrigeración (ranuras de aspiración, aletas de refrigeración, rueda del ventilador), – Daños por corrosión y otros daños derivados de un almacenamiento indebido, – Daños en el equipo debido a la utilización de piezas de recambio de una calidad inferior, – Daños por no realizar un mantenimiento periódico, por realizar un mantenimiento insuficiente, o por no realizar los trabajos de mantenimiento o reparación en un taller especializado. Disco de cuchillas completo

Juego de cuchillas de triturado

El material triturado no forma parte de la basura doméstica, sino que debe ser utilizado para el compostaje. Los embalajes, la máquina y los accesorios están fabricados con materiales reciclables y deben desecharse correspondientemente. Una eliminación de restos de materiales por separado, respetando el medio ambiente, ofrece la posibilidad de reciclar las materias primas empleadas. Por esta razón, se debe llevar la máquina a un centro de reciclaje cuando uno desee deshacerse de ella. Una eliminación inadecuada puede dañar la salud y contaminar el medio ambiente.

Inutilice el equipo antes de desecharlo. Para ello, retire sobre todo el cable de red o el cable de conexión al motor eléctrico. ¡Peligro de lesiones por las cuchillas! Ni siquiera una biotrituradora que haya alcanzado el final de su vida útil debe quedarse sin vigilancia. Asegúrese de que el equipo y las cuchillas queden fuera del alcance de los niños.

16.1 Declaración de conformidad de la

UE para biotrituradora STIHL GHE 355.0, GHE 375.0 STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Austria declara, como único responsable, que – Artículo: Biotrituradora eléctrica –Marca: STIHL – Tipo: GHE 355.0, GHE 375.0 – Entrada de potencia GHE 355.0: 2500 W – Entrada de potencia GHE 355.0 (GB/CH): 2000 W – Entrada de potencia GHE 375.0: 3000 W – Identificación de serie: 6011 cumple con las disposiciones aplicables de las directivas 2000/14/EC, 2006/42/EC, 2014/30/EU y 2011/65/EU y se ha

14. Piezas de recambio

15. Protección del medio

conformidad149 DEENFRNLITPTNOSVFIDAPLSLSKHU ES 0478 201 9914 E - ES diseñado y fabricado en conformidad con las normas siguientes, en sus versiones en vigor en la fecha de producción: EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, y para – GHE 355.0: EN 50434 – GHE 375.0: EN ISO 12100 con referencia a EN 50434. Para la determinación de la potencia sonora medida y garantizada se procedió según la directiva 2000/14/EC, anexo V. – Nivel de potencia sonora medido: 97,4 dB(A) – Nivel de potencia sonora garantizado: 100 dB(A) La documentación técnica se conserva en la empresa STIHL Tirol GmbH. El año de fabricación y el número de serie se indican en la biotrituradora. Langkampfen, 01.02.2022 STIHL Tirol GmbH p.p. Matthias Fleischer, director de Investigación y Desarrollo p.p. Sven Zimmermann, director general de Calidad

GHE 355.0 / GHE 375.0: Número de serie 6011 Frecuencia 50 Hz Clase de protección I Tipo de protección protegido contra salpicaduras de agua (IPX4) Modo de funcionamiento P40 40 s tpo. de carga 60 s tpo. mar- cha en vacío Accionamiento de unidad de corte permanente Medición según 2000/14/EG / S.I. 2001/1701: Nivel de potencia sonora garantizado

Fabricante ATB Tipo BSRBF 0,75/2-C Tensión 230 V~ Entrada de potencia 2500 W 2000 W (GB) 2000 W (CH) Protección por fusible* 16 A 10 A (CH) Diámetro máximo de las ramas 35 mm Régimen nominal del motor eléctrico 2750 /min Medición según EN 50434: Nivel sonoro en el lugar de trabajo L

• ¡Atención! Si se utiliza un fusible de menos de 16 A, es posible que salte continuamente al arrancar la máquina o por sobrecarga.

REACH es el marco reglamentario de la CE sobre registro, evaluación y autorización de sustancias químicas. En www.stihl.com/reach se facilita más información sobre el cumplimiento del reglamento REACH (CE) N.º 1907/2006. Anomalía: El motor eléctrico no arranca Posible causa: – Protección del motor eléctrico activada – No hay tensión de red – El cable de conexión, los conectores macho/hembra o el interruptor presentan un fallo – Fusible de la clavija para Gran Bretaña quemado (sólo para equipos destinados a Gran Bretaña) – Tolva de llenado cerrada incorrectamente – interruptor de desconexión de seguridad activo (bloqueo de seguridad) – Disco de cuchillas bloqueado – Dispositivo de bloqueo no se encuentra en su posición inicial Solución: – Dejar que el equipo se enfríe (Ö 8.8), (Ö 10.7) – Comprobar la línea de alimentación y las protecciones de seguridad # (Ö 10.1) – Comprobar cables, clavijas, acoplamientos e interruptores y sustituir en su caso (electricista) # (Ö 10.1) – Sustituir el fusible # (Ö 10.1) – Cerrar la tolva de llenado y apretar los tornillos adecuadamente (Ö 11.3) – Desmontar la tolva de llenado y retirar los restos de material triturado de la carcasa (Atención: desenchufar el cable de red) (Ö 11.4) – Volver el dispositivo de bloqueo a su posición inicial (Ö 11.7) Anomalía: Rendimiento de triturado disminuido Posible causa: – Cuchillas desafiladas – Cuchillas afiladas incorrectamente – Cable de red demasiado largo – Disco de cuchillas doblado Solución: – Sustituir o afilar las cuchillas de triturado # (Ö 11.9), (Ö 11.8) – Afilar las cuchillas correctamente # (Ö 11.9) – Utilizar un cable de red más corto (Ö 10.1) – Comprobar visualmente el disco de cuchillas # Anomalía: El equipo no introduce el ramaje Posible causa: – Sentido de giro erróneo del disco de cuchillas – Cuchillas desafiladas o afiladas incorrectamente Solución: – Modificar el sentido de giro del disco de cuchillas (Ö 10.7) – Afilar la cuchilla combinada teniendo en cuenta el ángulo de afilado exacto # (Ö 11.9) GHE 375.0: Motor, tipo Motor eléctrico (~3) Fabricante ATB Tipo BSRF 0,75/2-C Tensión 400 V~ Entrada de potencia 3000 W Protección por fusible* 10 A Diámetro máximo de las ramas 40 mm Régimen nominal del motor eléctrico 2810 /min Medición según EN 50434: Nivel sonoro en el lugar de trabajo L

anomalías # En caso necesario ponerse en con- tacto con un establecimiento especializado: STIHL recomienda los distribuidores especializados STIHL.151 DEENFRNLITPTNOSVFIDAPLSLSKHU ES 0478 201 9914 E - ES Anomalía: La tolva de llenado no se puede montar. Posible causa: – Dispositivo de bloqueo no reiniciado Solución: – Volver el dispositivo de bloqueo a su posición inicial (Ö 11.7)

19.1 Confirmación de entrega

19.2 Confirmación de servicio

técnico Entregue este Manual de instrucciones a su distribuidor especializado STIHL al realizarse trabajos de mantenimiento. Él le confirmará la ejecución de los trabajos de servicio técnico en los campos preimpresos.

Servicio técnico realizado el Fecha del próximo servicio técnico0478 201 9914 E - ES
