| Marke | STIHL |
| Modell | GHE 355 |
| Produkttyp | Elektrischer Häcksler für Gartenabfälle |
| Abmessungen (L x B x H) | 122 x 50 x 141 cm |
| Gewicht | 30 kg (Standardausführung) |
| Netzspannung | 230 V ~ (50 Hz) |
| Leistungsaufnahme | 2500 W (Standard), 2000 W (GB/CH) |
| Maximaler Astdurchmesser | 35 mm |
| Nenndrehzahl Motor | 2750 U/min |
| Schalldruckpegel (L_pA) | 94 dB(A) |
| Garantierter Schallleistungspegel | 100 dB(A) |
| Schutzklasse | I |
| Schutzart | IPX4 (geschützt gegen Spritzwasser) |
| Häckselbare Materialien | Weiche Abfälle (Blätter, Schalen) und harte Abfälle (Äste, Hecken) |
| Trichterkapazität | Großer Einwurf für verzweigte Äste |
| Schneidsystem | Messerscheibe mit Kombimessern, Flügelmessern und Hackmessern |
| Messerwartung | Nachschleifen möglich, regelmäßige Verschleißkontrolle |
| Sicherheitsvorrichtungen | Wiederanlaufsperre, Verriegelung, Bremse, Schutzabdeckungen |
| Thermoschutz | Überlastrelais mit automatischer Abschaltung |
| Raddurchmesser | 250 mm |
| Übliche Ersatzteile | Messerscheibe (6011 700 5100), Messer (mehrere Referenzen) |
| Garantie und Reparierbarkeit | Wartung beim Fachhändler empfohlen, Ersatzteile verfügbar |
Häufig gestellte Fragen - GHE 355 STIHL
Benutzerfragen zu GHE 355 STIHL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Hobel kostenlos im PDF-Format! Finden Sie Ihr Handbuch GHE 355 - STIHL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GHE 355 von der Marke STIHL.
BEDIENUNGSANLEITUNG GHE 355 STIHL
STIHL GHE 355, GHE 375
STIHL
DE Gebrauchsanleitung
EN Instruction manual

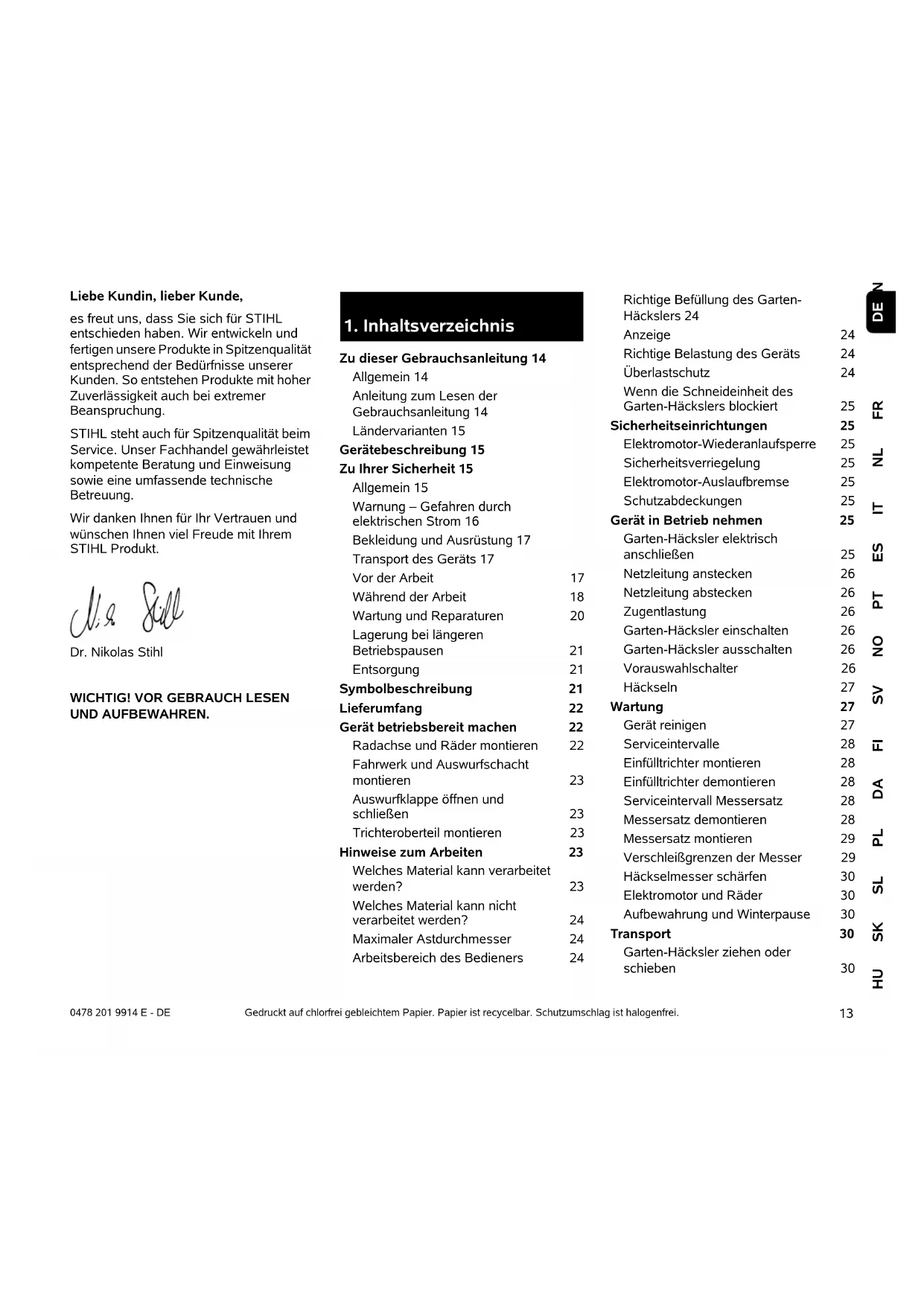

Liebe Kundin, lieber Kunde,
es freut uns, dass Sie sich für STIHL entschieden haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Produkte mit hoher Zuverlässigkeit auch bei extremer Beanspruchung.
STIHL steht auch für Spitzenqualität beim Service. Unser Fachhandel gewährleistet kompetente Beratung und Einweisung sowie eine umfassende technische Betreuung.
Wir danken Ihnen für Ihr Vertrauen und wünschen Ihnen viel Freude mit Ihrem STIHL Produkt.
Dr. Nikolas Stihl
WICHTIG! VOR GEBRAUCH LESEN UND AUFBEWAHREN.
1. Inhaltsverzeichnis
Zu dieser Gebrauchsanleitung 14
Allgemein 14
Anleitung zum Lesen der
Gebrauchsanleitung 14
Ländervarianten 15
Gerätebeschreibung 15
Zu Ihrer Sicherheit 15
Allgemein 15
Warnung – Gefahren durch elektrischen Strom 16
Bekleidung und Ausrüstung 17
Transport des Geräts 17
Vor der Arbeit 17
Während der Arbeit 18
Wartung und Reparaturen 20
Lagerung bei längeren
Betriebspausen 21
Entsorgung 21
Symbolbeschreibung 21
Lieferumfang 22
Gerät betriebsbereit machen 22
Radachse und Räder montieren 22
Fahrwerk und Auswurfschacht montieren 23
Auswurfklappe öffnen und schließen 23
Trichteroberteil montieren 23
Hinweise zum Arbeiten 23
Welches Material kann verarbeitet werden? 23
Welches Material kann nicht verarbeitet werden? 24
Maximaler Astdurchmesser 24
Arbeitsbereich des Bedieners 24
Richtige Befüllung des Garten-Häckslers 24
Anzeige 24
Richtige Belastung des Geräts 24
Überlastschutz 24
Wenn die Schneideinheit des
Garten-Häckslers blockiert 25
Sicherheitseinrichtungen
Elektromotor-Wiederanlaufsperre 25
Sicherheitsverriegelung 25
Elektromotor-Auslaufbremse 25
Schutzabdeckungen 25
Gerät in Betrieb nehmen
Garten-Häcksler elektrisch anschließen 25
Netzleitung anstecken 26
Netzleitung abstecken 26
Zugentlastung 26
Garten-Häcksler einschalten 26
Garten-Häcksler ausschalten 26
Vorauswahlschalter 26
Häckseln 27
Wartung
Gerät reinigen 27
Serviceintervalle 28
Einfülltrichter montieren 28
Einfülltrichter demontieren 28
Serviceintervall Messersatz 28
Messersatz demontieren 28
Messersatz montieren 29
Verschleißgrenzen der Messer 29
Häckselmesser schärfen 30
Elektromotor und Räder 30
Aufbewahrung und Winterpause 30
Transport
Garten-Häcksler ziehen oder schieben 30
Garten-Häcksler anheben oder tragen 30
Garten-Häcksler auf einer
Ladefläche transportieren 31
Verschleiß minimieren und
Schäden vermeiden 31
Übliche Ersatzteile 31
Umweltschutz 32
Entsorgung 32
Konformitätserklärung 32
EU-Konformitätserklärung Garten-
Häcksler STIHL GHE 355.0,
GHE 375.0 32
Anschrift STIHL Hauptverwaltung 32
Anschriften STIHL
Vertriebsgesellschaften 33
Übergabebestätigung 35
Servicebestätigung 35
2. Zu dieser Gebrauchsanleitung
2.1 Allgemein
Diese Gebrauchsanleitung ist eine
Originalbetriebsanleitung des
Herstellers im Sinne der EG-Richtlinie 2006/42/EG.
STIHL arbeitet ständig an der
Weiterentwicklung seiner Produktpalette;
Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.
Aus den Angaben und Abbildungen dieses Heftes können aus diesem Grund keine Ansprüche abgeleitet werden.
In dieser Gebrauchsanleitung sind eventuell Modelle beschrieben, welche nicht in jedem Land verfügbar sind.
Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.
2.2 Anleitung zum Lesen der Gebrauchsanleitung
Bilder und Texte beschreiben bestimmte Handhabungsschritte.
Sämtliche Bildsymbole, die auf dem Gerät angebracht sind, werden in dieser Gebrauchsanleitung erklärt.
Blickrichtung:
Blickrichtung bei Verwendung links und rechts in der Gebrauchsanleitung: Der Benutzer steht hinter dem Gerät (Arbeitsposition).
Kapitelverweis:
Auf entsprechende Kapitel und Unterkapitel für weitere Erklärungen wird mit einem Pfeil verwiesen. Das folgende Beispiel zeigt einen Verweis auf ein Kapitel: (⇒ 4.)
Kennzeichnung von Textabschnitten:
Die beschriebenen Anweisungen können wie in den folgenden Beispielen gekennzeichnet sein.
Handhabungsschritte, die das Eingreifen des Benutzers erfordern:
- Schraube (1) mit einem Schraubenzieher lösen, Hebel (2) betätigen ...
Generelle Aufzählungen:
– Einsatz des Produkts bei Sport- oder Wettbewerbsveranstaltungen
Texte mit zusätzlicher Bedeutung:
Textabschnitte mit zusätzlicher Bedeutung werden mit einem der nachfolgend beschriebenen Symbole gekennzeichnet, um diese in der Gebrauchsanleitung zusätzlich hervorzuheben.
Gefahr!
Unfall- und schwere
Verletzungsgefahr für Personen.
Ein bestimmtes Verhalten ist notwendig oder zu unterlassen.
Warnung!
Verletzungsgefahr für Personen.
Ein bestimmtes Verhalten
verhindert mögliche oder wahrscheinliche Verletzungen.
Vorsicht!
Leichte Verletzungen bzw.
Sachschäden können durch ein bestimmtes Verhalten verhindert werden.
Hinweis
Information für eine bessere
Nutzung des Gerätes und um mögliche Fehlbedienungen zu vermeiden.
Texte mit Bildbezug:
Abbildungen, die den Gebrauch des Geräts erklären, finden Sie ganz am Anfang der Gebrauchsanleitung.
Das Kamerasymbol dient zur Verknüpfung der Bilder auf den Bildseiten mit dem entsprechenden Textteil in der Gebrauchsanleitung.
2.3 Ländervarianten
STIHL liefert abhängig vom Auslieferungsland Geräte mit unterschiedlichen Steckern und Schaltern aus.
In den Abbildungen sind Geräte mit Eurosteckern dargestellt, der Netzanschluss von Geräten mit anderen Steckerausführungen erfolgt auf gleichartige Weise.
3. Gerätebeschreibung
1 Grundgerät
2 Trichterunterteil
3 Haltegriff
4 Trichteroberteil
5 Verschlussschrauben
6 Auswurfschacht
7 Rohrfuß
8 Rad
9 Schalter
10 Zugentlastung
11 Netzstecker GHE 355
12 Netzstecker GHE 375
13 Leistungsschild mit Maschinennummer
4. Zu Ihrer Sicherheit
4.1 Allgemein
Bei der Arbeit mit dem Gerät sind diese Unfall-Verhütungsvorschriften unbedingt zu befolgen.
Vor der ersten Inbetriebnahme muss die gesamte Gebrauchsanleitung aufmerksam durchgelesen
werden. Bewahren Sie die Gebrauchsanleitung für späteren Gebrauch sorgfältig auf.
Diese Vorsichtsmaßnahmen sind für Ihre Sicherheit unerlässlich, die Auflistung ist jedoch nicht abschließend. Benutzen Sie das Gerät stets mit Vernunft und Verantwortungsbewusstsein und denken Sie daran, dass der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.
Machen Sie sich mit den Bedienteilen und dem Gebrauch des Geräts vertraut.
Das Gerät darf nur von Personen benutzt werden, die die Gebrauchsanleitung gelesen haben und die mit der Handhabung des Geräts vertraut sind. Vor der erstmaligen Inbetriebnahme muss sich der Benutzer um eine fachkundige und praktische Unterweisung bemühen. Dem Benutzer muss vom Verkäufer oder von einem anderen Fachkundigen erklärt werden, wie das Gerät sicher zu verwenden ist.
Bei dieser Unterweisung sollte dem Benutzer insbesondere bewusst gemacht werden, dass für die Arbeit mit dem Gerät äußerste Sorgfalt und Konzentration notwendig sind.
Auch wenn Sie dieses Gerät vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen.
Lebensgefahr durch Erstickung! Erstickungsgefahr für Kinder beim Spielen mit Verpackungsmaterial. Verpackungsmaterial unbedingt von Kindern fernhalten.
Das Gerät inklusive aller Anbauten darf nur an Personen weitergegeben bzw. verliehen werden, die mit diesem Modell und seiner Handhabung grundsätzlich vertraut sind. Die Gebrauchsanleitung ist Teil des Geräts und muss stets mitgegeben werden.
Sicherstellen, dass der Benutzer körperlich, sensorisch und geistig fähig ist, das Gerät zu bedienen und damit zu arbeiten. Falls der Benutzer körperlich, sensorisch oder geistig eingeschränkt dazu fähig ist, darf der Benutzer nur unter Aufsicht oder nach Anweisung durch eine verantwortliche Person damit arbeiten.
Sicherstellen, dass der Benutzer volljährig ist oder entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebildet wird.
Benutzen Sie das Gerät nur ausgeruht und bei guter körperlicher sowie geistiger Verfassung. Wenn Sie gesundheitlich beeinträchtigt sind, sollten Sie Ihren Arzt fragen, ob die Arbeit mit dem Gerät möglich ist. Nach der Einnahme von Alkohol, Drogen oder Medikamenten, die das Reaktionsvermögen beeinträchtigen, darf nicht mit dem Gerät gearbeitet werden.
Das Gerät ist für den privaten Gebrauch konzipiert.
Achtung – Unfallgefahr!
STIHL Garten-Häcksler sind zum Zerkleinern von Astmaterial und Pflanzenresten geeignet. Eine andere Verwendung ist nicht gestattet und kann gefährlich sein oder zu Schäden am Gerät führen.
Der Garten-Häcksler darf nicht verwendet werden (unvollständige Aufzählung):
- für andere Materialien (z. B. Glas, Metall).
- für Arbeiten, die in dieser Gebrauchsanleitung nicht beschrieben sind.
– zur Herstellung von Lebensmitteln (z. B. Zerkleinern von Eis, Maischen).
Aus Sicherheitsgründen ist jede Veränderung am Gerät, ausgenommen der fachgerechte Anbau von Zubehör, welches von STIHL zugelassen ist, untersagt, außerdem führt dies zur Aufhebung des Garantieanspruchs. Auskunft über zugelassenes Zubehör erhalten Sie bei Ihrem STIHL Fachhändler.
Insbesondere ist jede Manipulation am Gerät untersagt, welche die Leistung oder die Drehzahl des Verbrennungsmotors bzw. des Elektromotors verändert.
Mit dem Gerät dürfen keine Gegenstände, Tiere oder Personen, insbesondere Kinder, transportiert werden.
Beim Einsatz in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in land- und forstwirtschaftlichen Betrieben ist besondere Vorsicht erforderlich.
Lassen Sie das Gerät nur los, wenn es auf einer ebenen Fläche steht und nicht von selbst davonrollen kann.
4.2 Warnung – Gefahren durch elektrischen Strom
Achtung! Stromschlaggefahr!
Besonders wichtig für die elektrische Sicherheit sind Netzkabel, Netzstecker,
Ein- / Ausschalter und Anschlussleitung. Beschädigte Kabel, Kupplungen und Stecker oder den Vorschriften nicht entsprechende Anschlussleitungen dürfen nicht verwendet werden, um sich nicht der Gefahr eines elektrischen Schlages auszusetzen.
Daher Anschlussleitung regelmäßig auf Anzeichen einer Beschädigung oder Alterung (Brüchigkeit) überprüfen.
Gerät nur mit abgewickelter Netzleitung in Betrieb nehmen.
Bei Verwendung einer Kabeltrommel muss diese vor Gebrauch immer vollständig abgewickelt werden.
Niemals ein beschädigtes Verlängerungskabel verwenden. Ersetzen Sie defekte Kabel durch neue und nehmen Sie keine Reparaturen an Verlängerungskabeln vor.
Wird die Netzleitung bzw. das Verlängerungskabel während des Betriebs beschädigt, Netzleitung bzw. Verlängerungskabel sofort von der Stromversorgung trennen. Niemals die
beschädigte Netzleitung bzw. das beschädigte Verlängerungskabel berühren.
Das Gerät darf nicht benutzt werden, wenn Leitungen beschädigt oder abgenutzt sind. Insbesondere ist die Netzanschlussanleitung auf Beschädigung und Alterung zu prüfen.
Wartungs- und Reparaturarbeiten an Netzleitungen dürfen nur von speziell ausgebildeten Fachleuten durchgeführt werden.
Stromschlaggefahr!
Eine beschädigte Leitung nicht ans Stromnetz anschließen und eine beschädigte Leitung erst berühren, wenn sie vom Stromnetz getrennt ist.
Die Schneideinheiten (Messer) erst berühren, wenn das Gerät vom Netz getrennt ist.
Achten Sie immer darauf, dass die verwendeten Netzleitungen ausreichend abgesichert sind.
Arbeiten Sie nicht bei Regen und nicht in nasser Umgebung.
Ausschließlich feuchtigkeitsisiolierte
Verlängerungskabel für den Außenbereich benutzen, die für die Verwendung mit dem Gerät geeignet sind ( 10.).
Anschlussleitung an Stecker und Steckbuchse trennen und nicht an den Anschlussleitungen ziehen.
Gerät nicht ungeschützt im Regen stehen lassen.
Wird das Gerät an ein Stromaggregat angeschlossen, ist darauf zu achten, dass es durch Stromschwankungen beschädigt werden kann.
Das Gerät nur an eine Stromversorgung anschließen, die durch eine Fehlerstrom-Schutzeinrichtung mit einem Auslösestrom von höchstens 30 mA geschützt ist. Nähere Auskünfte gibt der Elektroinstallateur.
4.3 Bekleidung und Ausrüstung
Während der Arbeit ist immer festes Schuhwerk mit griffiger Sohle zu tragen. Arbeiten Sie
niemals barfuß oder beispielsweise in Sandalen.
Während der Arbeit und insbesondere auch bei Wartungsarbeiten und beim Transport des Geräts stets
Schutzhandschuhe aus Leder mit geschlossenem Bund tragen.
Während der Arbeit immer Schutzbrille und Gehörschutz tragen. Tragen Sie diese während der gesamten
Betriebsdauer.
Bei der Arbeit mit dem Gerät zweckmäßige und eng anliegende Kleidung tragen, d. h. Kombianzug, keinen
Arbeitsmantel. Während der Arbeit mit dem Gerät keinen Schal, keine Krawatte, keinen Schmuck, keine hängenden Bänder oder Kordeln und keine sonstigen abstehenden Kleidungsstücke tragen.
Während der gesamten Betriebsdauer und bei allen Arbeiten am Gerät müssen lange Haare zusammengebunden und gesichert werden (Kopftuch, Mütze etc.).
4.4 Transport des Geräts
Nur mit Schutzhandschuhen ( 4.3) arbeiten, um Verletzungen an scharfkantigen und heißen Geräteteilen zu verhindern.
Das Gerät nicht mit laufendem Elektromotor transportieren. Vor dem Transport Elektromotor ausschalten, Messer auslaufen lassen und Netzstecker abziehen.
Das Gerät nur mit ausgekühltem Elektromotor transportieren.
Transportieren Sie das Gerät nur mit vorschriftsmäßig montiertem Einfülltrichter.
Verletzungsgefahr durch freiliegende Messer!
Beachten Sie das Gewicht des Geräts, insbesondere beim Umkippen.
Benutzen Sie geeignete Verladehilfen (Laderampen, Hebevorrichtungen).
Gerät auf der Ladefläche mit ausreichend dimensionierten Befestigungsmitteln (Gurte, Seile usw.) an den in dieser Gebrauchsanleitung beschriebenen Befestigungspunkten sichern. (⇒ 12.3)
Gerät nur in Schritttempo ziehen oder schieben. Nicht abschleppen!
Beachten Sie beim Transport des Geräts regionale gesetzliche Vorschriften, insbesondere was die Ladungssicherheit und den Transport von Gegenständen auf Ladeflächen betrifft.
4.5 Vor der Arbeit
Es ist sicherzustellen, dass nur Personen mit dem Gerät arbeiten, welche die Gebrauchsanleitung kennen.
Beachten Sie die kommunalen Vorschriften für die Betriebszeiten von Gartengeräten mit Verbrennungsmotor bzw. Elektromotor.
Vor dem Gebrauch des Geräts sind defekte sowie abgenutzte und beschädigte Teile zu ersetzen. Unleserliche oder beschädigte Gefahren- und Warnhinweise am Gerät sind zu erneuern. Ihr STIHL Fachhändler hält Ersatzklebeschilder und alle weiteren Ersatzteile bereit.
Verletzungsgefahr!
Abgenutzte oder beschädigte Teile (z. B. stumpfe Messer) können die Sicherheit des Geräts beeinträchtigen und zu Verletzungen des Benutzers führen.
Vor der Inbetriebnahme ist Folgendes zu prüfen und sicherzustellen:
– Das Gerät ist in betriebssicherem Zustand. Das bedeutet, dass sich die Abdeckungen und Schutzvorrichtungen an ihrem Platz befinden und in einwandfreiem Zustand sind.
- Der elektrische Anschluss erfolgt an einer vorschriftsmäßig installierten Steckdose.
– Die Isolierung der Anschluss- und Verlängerungsleitung, der Stecker und der Kupplung ist in einwandfreiem Zustand.
– Das gesamte Gerät (Gehäuse des Elektromotors, Schutzeinrichtungen, Befestigungselemente, Messer, Messerwelle, Messerscheiben etc.) ist weder abgenutzt noch beschädigt.
– Es befindet sich kein Häckselgut im Gerät und der Einfülltrichter ist leer.
– Alle Schrauben, Muttern und andere Befestigungselemente sind vorhanden bzw. festgezogen. Lockere Schrauben und Muttern vor der Inbetriebnahme festziehen (Drehmoment beachten).
- Mit dem Vorauswahlschalter wurde die Art des Häckselguts (Hart- oder Weichmaterial) voreingestellt.
Verletzungsgefahr!
Die Einstellung der Art des Häckselguts bestimmt die Drehrichtung der Messer. Der Benutzer kann bei einer falschen Einstellung durch rückschlagendes Häckselgut schwer verletzt werden.
Benutzen Sie das Gerät nur im Freien und nicht nahe an einer Wand oder nahe an einem anderen starren Gegenstand, um die Verletzungsgefahr und die Gefahr von Sachschäden zu verringern (fehlende Ausweichmöglichkeiten für den Benutzer, Glasbruch an Scheiben, Kratzer an Autos usw.).
Das Gerät muss auf einem ebenen und festen Untergrund standsicher aufgestellt sein.
Das Gerät nicht auf einer gepflasterten oder mit Kies bestreuten Fläche benutzen, weil ausgeworfenes oder hochgewirbeltes Material Verletzungen verursachen könnte.
Vor jeder Inbetriebnahme ist sicherzustellen, dass das Gerät vorschriftsmäßig verschlossen ist. (⇒ 11.3)
Machen Sie sich mit dem Ein- / Ausschalter vertraut, damit Sie in Notsituationen schnell und richtig reagieren.
Der Spritzschutz im Einfülltrichter muss die Einfüllöffnung bedecken und unbeschädigt sein – defekten Spritzschutz tauschen.
Verletzungsgefahr!
Das Gerät nur in vorschriftsmäßig montiertem Zustand in Betrieb nehmen. Fehlen Teile am Gerät (z. B. Räder), werden die vorgeschriebenen Sicherheitsabstände nicht mehr eingehalten, außerdem kann das Gerät eine verminderte Standfestigkeit haben.
Der vorschriftsmäßige Zustand ist vor der Inbetriebnahme durch Sichtkontrolle zu prüfen!
Vorschriftsmäßig bedeutet, dass das Gerät vollständig zusammengebaut ist, insbesondere heißt das:
– Trichteroberteil ist auf Trichterunterteil montiert,
– Einfülltrichter ist auf dem Grundgerät montiert und beide Verschlussschrauben sind handfest angezogen,
– Radfuß komplett ist montiert,
– beide Räder sind montiert,
- alle Schutzeinrichtungen (Auswurfschacht, Spritzschutz etc.) müssen vorhanden und in Ordnung sein,
– Schneideinheit (Messerscheibe) ist montiert,
– alle Messer sind vorschriftsmäßig montiert.
Die am Gerät installierten Schalt- und Sicherheitseinrichtungen dürfen nicht entfernt oder überbrückt werden.
Messerscheibe durch Sichtkontrolle auf Beschädigungen und Verformungen prüfen und gegebenenfalls tauschen.
4.6 Während der Arbeit
Arbeiten Sie niemals, während sich Tiere oder Personen, insbesonders Kinder, im Gefahrenbereich aufhalten.
Arbeiten Sie mit dem Gerät nicht bei Regen, Gewitter und insbesondere nicht bei Blitzschlaggefahr.
Bei feuchtem Untergrund besteht wegen verminderter Standhaftung erhöhte Unfallgefahr.
Es ist besonders vorsichtig zu arbeiten, um ein Ausrutschen zu verhindern. Wenn möglich, Einsatz des Geräts bei feuchtem Untergrund vermeiden.
Arbeiten Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.
Der Arbeitsbereich muss während der gesamten Betriebsdauer sauber und in Ordnung gehalten werden.
Stolpergefahren wie Steine, Äste, Kabel usw. entfernen.
Die Standfläche des Bedieners darf nicht höher als die Standfläche des Geräts sein.
Starten:
Vor dem Starten das Gerät in standsichere Position bringen und aufrecht hinstellen. Es darf keinesfalls liegend in Betrieb genommen werden.
Schalten Sie das Gerät mit Vorsicht ein, entsprechend den Hinweisen in Kapitel "Gerät in Betrieb nehmen". (⇒ 10.5)
Beim Starten des Verbrennungsmotors bzw. Einschalten des Elektromotors nicht vor der Auswurföffnung stehen. Im Garten-Häcksler darf sich beim Starten bzw. Einschalten kein Häckselmaterial
befinden. Häckselmaterial kann herausgeschleudert werden und zu Verletzungen führen.
Das Gerät darf beim Starten nicht gekippt werden.
Häufige Einschaltvorgänge innerhalb kurzer Zeit, insbesondere ein "Spielen" am Ein-/Ausschalter sind zu vermeiden. Gefahr der Überhitzung des Elektromotors!
Aufgrund der von diesem Gerät verursachten Spannungsschwankungen beim Hochlauf können bei ungünstigen Netzverhältnissen andere am gleichen Stromkreis angeschlossene Einrichtungen gestört werden.
In diesem Fall sind angemessene Maßnahmen durchzuführen (z. B. Anschluss an einen anderen Stromkreis als die betroffene Einrichtung, Betrieb des Geräts an einem Stromkreis mit einer niedrigeren Impedanz).
Arbeitseinsatz:
Verletzungsgefahr!
Führen Sie niemals Hände oder Füße über, unter oder an sich drehende Teile.
Bei laufendem Gerät nie Gesicht oder andere Körperteile über den Einfülltrichter und vor die Auswurföffnung halten. Halten Sie immer mit Kopf und Körper Abstand zur Einfüllöffnung.
Niemals mit den Händen, anderen Körperteilen oder Kleidung in den Einfülltrichter oder den Auswurfschacht
hineingreifen. Es besteht erhebliche Verletzungsgefahr für Augen, Gesicht, Finger, Hand usw.
Achten Sie immer auf Ihr Gleichgewicht und auf festen Stand. Strecken Sie sich nicht vor.
Der Spritzschutz darf während des Betriebs nicht manipuliert werden (z. B. entfernen, hochklappen, einklemmen, beschädigen).
Der Benutzer muss zum Befüllen im beschriebenen Arbeitsbereich des Bedieners stehen. Halten Sie sich während der gesamten Betriebsdauer immer im Arbeitsbereich und keinesfalls in der Auswurfzone auf. (⇒ 8.4)
Verletzungsgefahr!
Während des Betriebs kann Häckselmaterial nach oben zurückgeschleudert werden. Der Benutzer kann im Gesicht, an Augen und Händen schwer verletzt werden. Deshalb Schutzbrille und Schutzhandschuhe (⇒ 4.3) tragen und Kopf von der Einfüllöffnung fernhalten.
Das Gerät niemals kippen, während der Verbrennungsmotor bzw. der Elektromotor läuft.
Fällt das Gerät während des Betriebs um, sofort Elektromotor ausschalten und Netzstecker abziehen.
Falls Sie während der Arbeit mit dem Gerät die Art des Häckselmaterials ändern, schalten Sie das Gerät aus und warten Sie, bis die Messer still stehen. Stellen Sie dann den Vorauswahlschalter auf die geänderte Materialart (Hartmaterial oder Weichmaterial).
Nach Betätigung des Vorauswahlschalters im laufendem Betrieb ist die Inbetriebnahme erst nach 6 Sekunden wieder möglich.
Verletzungsgefahr!
Beim Befüllen des Garten-Häckslers mit Astmaterial kann es zu Rückschlägen kommen. Der Benutzer kann durch rückschlagendes Häckselgut schwer verletzt werden. Schutzhandschuhe und Schutzbrille (⇒ 4.3) tragen!
Achten Sie darauf, dass sich kein Häckselmaterial im Auswurfschacht staut, da dies zu einem schlechten Häckselergebnis oder zu Rückschlägen führen kann.
Beim Befüllen des Garten-Häckslers ist besonders darauf zu achten, dass keine Fremdkörper wie Metallteile, Steine, Kunststoffe, Glas usw. in die Häckselkammer gelangen, da dies zu Beschädigungen und zu Rückschlägen aus dem Einfülltrichter führen kann.
Verletzungsgefahr!
Der Benutzer kann durch rückschlagendes Häckselgut und Fremdkörper schwer verletzt werden. Fremdkörper vom Gerät fernhalten und Verstopfungen sofort beseitigen.
STOP
Achten Sie auf den Nachlauf des Schneidwerkzeuges, der bis zum Stillstand einige Sekunden beträgt.
Schalten Sie den Elektromotor aus, ziehen Sie den Netzstecker ab und lassen Sie alle sich drehenden Werkzeuge zum Stillstand kommen,
– bevor Sie das Gerät verlassen bzw. wenn das Gerät unbeaufsichtigt ist,
– bevor Sie das Gerät umpositionieren, anheben, tragen, kippen, schieben oder ziehen,
– bevor Sie die Verschlussschrauben lösen und das Gerät öffnen,
– bevor Sie das Gerät transportieren,
– bevor Blockaden oder Verstopfungen an der Schneideinheit, im Einfülltrichter oder im Auswurfkanal beseitigt werden,
– bevor Arbeiten an der Messerscheibe durchgeführt werden,
– bevor das Gerät überprüft oder gereinigt wird oder bevor sonstige Arbeiten an ihm durchgeführt werden.
Sollten in das Schneidwerkzeug Fremdkörper gelangen, sollte das Gerät ungewöhnliche Geräusche erzeugen oder ungewöhnlich vibrieren, schalten Sie sofort den Elektromotor ab und lassen Sie das Gerät auslaufen. Ziehen Sie den Netzstecker ab, entfernen Sie den Einfülltrichter und führen Sie folgende Schritte aus:
– Überprüfen Sie das Gerät, insbesondere die Schneideinheit (Messer, Messerscheibe, Messeraufnahme, Messerschraube, Klemmring), auf Beschädigungen und lassen Sie erforderliche Reparaturen von einem Fachmann durchführen, bevor Sie erneut starten und mit dem Gerät arbeiten.
– Überprüfen Sie alle Teile der Schneideinheit auf festen Sitz, ziehen Sie gegebenenfalls die Schrauben nach (Anziehmomente beachten).
– Lassen Sie beschädigte Teile von einem Fachmann ersetzen oder reparieren, wobei die Teile gleichwertige Beschaffenheit aufweisen müssen.
4.7 Wartung und Reparaturen
Vor dem Beginn von Wartungsarbeiten (Reinigung, Reparatur usw.), vor dem Prüfen, ob die Anschlussleitung
verschlungen oder verletzt ist, das Gerät auf festem, ebenem Boden abstellen, den Elektromotor abstellen und den Netzstecker abziehen.
Gerät vor allen Wartungsarbeiten ca. 5 Minuten abkühlen lassen.
Die Netzanschlussleitung darf ausschließlich von autorisierten Elektro-Fachkräften instandgesetzt bzw. erneuert werden.
Vor der Wartung des Schneidwerkzeugs darauf achten, dass sich das Schneidwerkzeug trotz Sperrvorrichtung noch weiter drehen kann, auch wenn die Stromversorgung ausgeschaltet ist.
Falls für Wartungsarbeiten Bauteile oder Schutzeinrichtungen entfernt wurden, sind diese umgehend und vorschriftsmäßig wieder anzubringen.
Reinigung:
Nach dem Arbeitseinsatz muss das gesamte Gerät sorgfältig gereinigt werden. (⇒ 11.1)
Verwenden Sie niemals Hochdruckreiniger und reinigen Sie das Gerät nicht unter fließendem Wasser (z. B. mit einem Gartenschlauch). Benutzen Sie keine aggressiven Reinigungsmittel. Diese können Kunststoffe und Metalle beschädigen, was den sicheren Betrieb Ihres STIHL Geräts beeinträchtigen kann.
Wartungsarbeiten:
Es dürfen nur Wartungsarbeiten durchgeführt werden, die in dieser Gebrauchsanleitung beschrieben sind, alle anderen Arbeiten von einem Fachhändler ausführen lassen.
Sollten Ihnen notwendige Kenntnisse und Hilfsmittel fehlen, wenden Sie sich immer an einen Fachhändler.
STIHL empfiehlt Wartungsarbeiten und Reparaturen nur vom STIHL Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.
Verwenden Sie nur Werkzeuge, Zubehöre oder Anbaugeräte, welche von STIHL für dieses Gerät zugelassen sind oder technisch gleichartige Teile, sonst kann die Gefahr von Unfällen mit Personenschäden oder Schäden am Gerät bestehen. Bei Fragen sollten Sie sich an einen Fachhändler wenden.
STIHL Original-Werkzeuge, -Zubehör und -Ersatzteile sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt. STIHL Original-Ersatzteile erkennt man an der STIHL-Ersatzteilnummer, am Schriftzug STIHL und gegebenenfalls am STIHL Ersatzteilkennzeichen. Auf kleinen Teilen kann das Zeichen auch allein stehen.
Halten Sie Warn- und Hinweisaufkleber stets sauber und lesbar. Beschädigte oder verloren gegangene Aufkleber sind durch neue Originalschilder von Ihrem STIHL Fachhändler zu ersetzen. Falls ein Bauteil durch ein Neuteil ersetzt wird, achten Sie darauf, dass das Neuteil dieselben Aufkleber erhält.
Arbeiten an der Schneideinheit nur mit Schutzhandschuhen ( 4.3) und unter äußerster Vorsicht vornehmen.
Halten Sie alle Muttern, Bolzen und Schrauben, besonders alle Schrauben der Schneideinheit, fest angezogen, damit sich das Gerät in einem sicheren Betriebszustand befindet.
Prüfen Sie das gesamte Gerät regelmäßig, insbesondere vor der Einlagerung (z. B. vor der Winterpause), auf Verschleiß und Beschädigungen. Abgenutzte oder beschädigte Teile sind aus Sicherheitsgründen sofort auszutauschen, damit sich das Gerät immer in einem sicheren Betriebszustand befindet.
4.8 Lagerung bei längeren Betriebspausen
Lassen Sie das Gerät ca. 5 Minuten abkühlen, bevor Sie es in einem geschlossenen Raum abstellen.
Stellen Sie sicher, dass das Gerät vor unbefugter Benutzung (z. B. durch Kinder) geschützt ist.
Gerät vor der Lagerung (z. B. Winterpause) gründlich reinigen.
Das Gerät im betriebssicheren Zustand lagern.
Gerät auf einer ebenen Fläche so aufbewahren, dass es nicht unbeabsichtigt davonrollen kann.
Garten-Häcksler nur mit montiertem Einfülltrichter einlagern. Verletzungsgefahr durch freiliegende Messer!
4.9 Entsorgung
Abfallprodukte können den Menschen, Tieren und der Umwelt schaden und müssen deshalb fachgerecht entsorgt werden.
Wenden Sie sich an Ihr Recycling-Center oder Ihren Fachhändler, um zu erfahren, wie Abfallprodukte fachgerecht zu entsorgen sind. STIHL empfiehlt den STIHL Fachhändler.
Stellen Sie sicher, dass ein ausgedientes Gerät einer fachgerechten Entsorgung zugeführt wird. Machen Sie das Gerät vor der Entsorgung unbrauchbar. Um Unfällen vorzubeugen, insbesondere Netzkabel bzw. Anschlussleitung zum Elektromotor entfernen.
5. Symbolbeschreibung
Achtung!
Vor Inbetriebnahme Gebrauchsanleitung lesen.
Verletzungsgefahr!
Dritte aus dem Gefahrenbereich fernhalten.
Verletzungsgefahr!
Umlaufende Werkzeuge! Hände und Füße nicht in Öffnungen halten, wenn das Gerät läuft.
Verletzungsgefahr!
Vor Arbeiten am Schneidwerkzeug, vor Wartungs- und Reinigungsarbeiten, vor dem Prüfen, ob die Anschlussleitung verschlungen oder verletzt ist und vor dem Verlassen des Gerätes, den Elektromotor ausschalten und das Netzkabel vom Gerät abziehen.
Verletzungsgefahr!
Rückgestoßene Äste und Häckselgut können Hände oder Finger durchstechen.
Gehörschutz tragen.
Schutzbrille tragen.
Schutzhandschuhe tragen.
Nicht bei Regen und nicht in nasser Umgebung arbeiten.
Verletzungsgefahr!
Schneidwerkzeug läuft nach. Warten, bis das Schneidwerkzeug zum Stillstand gekommen ist.
Verletzungsgefahr!
Nicht auf das Gerät steigen.
Verletzungsgefahr!
Niemals mit Händen, anderen Körperteilen oder Kleidung in den Einfülltrichter oder den
Auswurfschacht hineingreifen.
Verletzungsgefahr!
Häckselmaterial nur auf der linken Seite einführen.
Bei Vorauswahl Hartmaterial, Häckselgut auf der linken Seite einführen. Bedienhinweise beachten.
Verletzungsgefahr!
Gefahr von rückschlagendem Häckselgut. Dritte aus dem Gefahrenbereich fernhalten. Mindestabstand 15 m.
Vorauswahl Hartmaterial für das Häckseln von Baum- und Heckenschnitt sowie starkem und verzweigtem Astmaterial.
Vorauswahl Weichmaterial für das Häckseln von organischen Pflanzenresten wie Obst- und Gemüseabfällen, Blumenschnitt, Laub usw.
Nach Betätigung des Vorauswahlschalters im laufendem Betrieb ist die Inbetriebnahme erst nach 6 Sekunden wieder möglich.
6. Lieferumfang
Pos. Bezeichnung Stk.
A Grundgerät mit Trichterunterteil 1
B Trichteroberteil 1
C Radachse 1
D Radfuß 1
E Radanschlag 2
F Schraube M6 x 55 2
G Sechskantmutter 2
H Rad 2
I Radkappe 2
J Radstopfen 2
K Spannstift 2
L Schneidschraube P6 x 50 2
M Auswurfklappe 1
N Auswurfverlängerung 1
O Leiste 1
P Bolzen 2
Q Torxschraube P5 x 20 3
R Torxschraube P5 x 10 2
Pos. Bezeichnung Stk.
S Sicherheitsschraube 3
T Montagewerkzeug 1
• Gebrauchsanleitung 1
7. Gerät betriebsbereit machen
Schäden am Gerät vermeiden!
Um Schäden am Gerät zu vermeiden, müssen alle Anziehmomente im nachfolgenden Kapitel "Gerät betriebsbereit machen" genau eingehalten werden.
7.1 Radachse und Räder montieren
- Radachse (C) mit Radanschlägen (E), Schrauben (F) und Sechskantmuttern (G) am Radfuß (D) montieren und mit Montagewerkzeug (T) verschrauben (4 - 6 Nm).
- Rad (H) auf montierte Radachse schieben.
- Radstopfen (J) einschieben und durch Einschlagen des Spannstiftes (K) befestigen.
- Radkappe (I) aufstecken.
• Vorgang auf der zweiten Seite wiederholen.
7.2 Fahrwerk und Auswurfschacht montieren
1 Auswurfverlängerung montieren
- Grundgerät (A) wie abgebildet auf ein ca. 15-20 cm hohes Holzstück legen.
- Auswurfverlängerung (N) mit den Haken (1) von hinten in die Öffnungen (2) am Grundgerät (A) einhängen und so nach unten drehen, dass der vordere Teil des Grundgerätes exakt in der Öffnung der Auswurfverlängerung steckt.
- Schrauben (R) in die Dome der Haken (1) eindrehen (1 - 2 Nm).
2 Fahrwerk montieren
- Fahrwerk mit beiden Radfüßen (3) bis auf Anschlag in die Führungen am Grundgerät (4) schieben.
- Radfuß mit der Biegung (5) in die Ausnehmung an der Auswurfverlängerung (6) drücken.
- Schrauben (L) durch die Öffnungen in den Radfüßen (7) stecken und festziehen (3 - 4 Nm).
3 Leiste montieren
Die Biegung des Radfußes (5) muss exakt in den Ausnehmungen der Auswurfverlängerung (6) liegen.
- Leiste (O) auflegen und Schrauben (Q) eindrehen (1 - 2 Nm).
- Gerät aufstellen.
4 Auswurfklappe montieren
- Auswurfklappe (M) einhängen und Bolzen (P) eindrücken (evtl. einen Kunststoffhammer verwenden). Beim Einhängen darauf achten, dass die Rippen (8) links und rechts an der Innenseite der Auswurfklappe, jeweils genau in der Führungsnut der Auswurfverlängerung (9) liegen.
7.3 Auswurfklappe öffnen und schließen
Auswurfklappe öffnen:
- Zum Häckseln Auswurfklappe (1) nach oben aufklappen und Verschlusslasche (2) in der Auswurfverlängerung einrasten lassen.
Auswurfklappe schließen:
- Zum Transportieren oder zum platzsparenden Lagern Verschlusslasche (2) leicht anheben und Auswurfklappe (1) nach unten wegklappen.
7.4 Trichteroberteil montieren
Der Trichter kann nur von einem Fachhändler mit speziellem Werkzeug montiert werden. STIHL empfiehlt den STIHL Fachhändler.
- Trichteroberteil (B) auf Trichterunterteil (1) setzen.
- Spritzschutz (2) wie abgebildet nach oben klappen und halten.
• Schrauben (S) eindrehen.
8. Hinweise zum Arbeiten
8.1 Welches Material kann verarbeitet werden?
Mit dem Garten-Häcksler GHE 355 kann sowohl Weichmaterial als auch Hartmaterial verarbeitet werden.
Weichmaterial:
Organische Pflanzenreste wie Obst- und Gemüseabfälle, Blumenschnitt, Laub usw.
Hartmaterial:
Baum- und Heckenschnitt sowie starkes und verzweigtes Astmaterial.
Baum- und Heckenschnitt sollte in frischem Zustand verarbeitet werden, da die Häckselleistung bei frischem Häckselgut größer ist als bei ausgetrocknetem oder nassem Material. Die Verarbeitung von trockenem Häckselgut erhöht die Rückschlaggefahr. Der Benutzer kann durch rückschlagende Äste schwer verletzt werden.
Verletzungsgefahr!
Beim Häckseln von Hartmaterial, korrekte Einstellung des Häckselmaterials am Gerät beachten (⇒ 10.7). Die Einstellung der Art des Häckselguts bestimmt die Drehrichtung der Messer. Der Benutzer kann bei einer falschen Einstellung durch rückschlagendes Häckselgut schwer verletzt werden.
8.2 Welches Material kann nicht verarbeitet werden?
Steine, Glas, Metallteile (Drähte, Nägel ...) oder Kunststoffteile dürfen nicht in den Garten-Häcksler gelangen.
Grundregel:
Materialien, die nicht auf den Kompost gehören, sollen auch nicht mit dem Garten-Häcksler verarbeitet werden.
8.3 Maximaler Astdurchmesser
Maximaler Astdurchmesser
GHE 355: 35 mm
GHE 375: 40 mm
Vorsicht!
Beim gleichzeitigen Einführen mehrerer dünner Äste, darf die Summe der einzelnen Astdurchmesser den maximalen Astdurchmesser nicht überschreiten.
Die beste Häckselleistung wird mit frisch geschnittenem Baum- und Heckenschnittgut erreicht.
8.4 Arbeitsbereich des Bedieners
Der Bediener muss sich während der gesamten Betriebsdauer aus Sicherheitsgründen im Arbeitsbereich aufhalten (graue Fläche).
Damit man nicht von zurückschlagendem Häckselmaterial getroffen wird, sollte man nicht direkt hinter dem Garten-Häcksler sondern leicht seitlich stehen (schraffierte Fläche A).
8.5 Richtige Befüllung des Garten-Häckslers
Verletzungsgefahr!
Das schräggestellte Messerwerk kann Astmaterial zurückschlagen! Der Benutzer kann durch rückschlagendes Astmaterial schwer verletzt werden. Um Verletzungen durch Rückschläge zu vermeiden, muss der Garten-Häcksler richtig befüllt werden. Wenn der Garten-Häcksler von der Rückseite (d. h. der Bediener steht im Arbeitsbereich (⇒ 8.4) befüllt wird, dann sollte Astmaterial leicht schräg angesetzt und entsprechend dem Symbol (1) an der linken Trichterwand bis zum Messerwerk geführt werden.
Beim Befüllen den angegebenen maximalen Astdurchmesser beachten. Äste mit starker Verzweigung auslichten und seitliche Triebe entfernen. Die große Einfüllöffnung dient ausschließlich der besseren Aufnahme von stark verzweigtem Astmaterial.
8.6 Anzeige
Das in der Anzeige dargestellte Symbol ist nur bei laufendem Elektromotor aussagekräftig. Daher vor der Überprüfung der Anzeige den Garten-Häcksler einschalten. (⇒ 10.5)
Nach dem Einschalten des Garten-Häckslers wird in der Anzeige (1) das verarbeitbare Häckselmaterial durch folgende Symbole angezeigt:
Baum- und Heckenschnitt sowie starkes und verzweigtes Astmaterial.
Organische Pflanzenreste wie Obst- und Gemüseabfälle, Blumenschnitt, Laub usw.
8.7 Richtige Belastung des Geräts
Der Elektromotor bzw. Verbrennungsmotor des Garten-Häckslers darf nur so stark beansprucht werden, dass die Drehzahl dabei nicht wesentlich absinkt. Garten-Häcksler immer gleichmäßig und kontinuierlich befüllen. Sinkt die Drehzahl beim Arbeiten mit dem Garten-Häcksler ab, weitere Befüllung stoppen, um den Elektromotor bzw. Verbrennungsmotor zu entlasten.
8.8 Überlastschutz
Tritt beim Arbeiten eine Überlastung des Elektromotors auf, schaltet der eingebaute Überlastschutz den Elektromotor selbständig ab.
Nach einer Abkühlzeit von ca. 10 Minuten kann der Garten-Häcksler wieder in Betrieb genommen werden. Bei häufigem Auslösen des Überlastschutzes können folgende Ursachen vorliegen:
- Anschlussleitung nicht geeignet (⇒ 10.1)
- Netzüberlastung
– Gerät ist durch zu hohe Häckselgutmengen oder stumpfe Messer überlastet
8.9 Wenn die Schneideinheit des Garten-Häckslers blockiert
Wenn die Schneideinheit des Garten-Häckslers beim Häckseln blockiert, sofort Elektromotor abstellen und Netzkabel abziehen. Danach den Einfülltrichter abnehmen und die Ursache der Störung beseitigen.
9. Sicherheitseinrichtungen
9.1 Elektromotor-Wiederanlaufsperre
Das Gerät kann nur mit dem Schalter in Betrieb gesetzt werden und nicht durch Einstecken der Anschlussleitung in die Steckdose.
9.2 Sicherheitsverriegelung
Der Elektromotor bzw. das Häckselwerkzeug darf nur bei korrekt verschlossenem Einfülltrichter in Betrieb gesetzt werden. Beim Lösen der rechten Verschlussschraube (Blickrichtung von vorne auf das Gerät) während des Betriebes schaltet der Elektromotor selbstständig ab, und das Häckselwerkzeug kommt nach wenigen Sekunden zum Stillstand.
9.3 Elektromotor-Auslaufbremse
Die Elektromotor-Auslaufbremse verkürzt die Auslaufzeit vom Abstellen bis zum Messerstillstand auf wenige Sekunden.
9.4 Schutzabdeckungen
Der Garten-Häcksler ist mit Schutzabdeckungen im Einfüll- und im Auswurfbereich ausgestattet. Dazu zählen der gesamte Einfülltrichter mit Trichteroberteil und Spritzschutz, die Auswurfverlängerung sowie die Auswurfklappe.
Die Schutzabdeckungen garantieren beim Häckseln einen sicheren Abstand von den Häckselmessern.
10. Gerät in Betrieb nehmen
Verletzungsgefahr!
Vor der Inbetriebnahme des Garten-Häckslers das Kapitel "Zu Ihrer Sicherheit" ( 4.) sorgfältig lesen und alle Sicherheitshinweise beachten.
- Schalten Sie den Elektromotor nur wie in der Bedienungsanleitung beschrieben ein. (⇒ 10.5)
10.1 Garten-Häcksler elektrisch anschließen
Verletzungsgefahr!
Alle Sicherheitshinweise des Kapitels "Warnung – Gefahren durch elektrischen Strom" ( 4.2) beachten.
Die Garten-Häcksler in der Ausführung für Großbritannien haben ein 10 m langes Anschlusskabel mit einem speziellen Stecker. In diesem Großbritannien-Stecker ist eine Stecksicherung integriert.
Netzspannung und Betriebsspannung müssen übereinstimmen (siehe Leistungsschild).
Die Netzanschlussleitung muss ausreichend abgesichert sein. (⇔ 17.)
Als Anschlussleitungen dürfen nur Leitungen verwendet werden, die nicht leichter sind als Gummischlauchleitungen H07 RN-F DIN/VDE 0282.
Die Steckverbindungen müssen spritzwassergeschützt sein. Ungeeignete Verlängerungskabel führen zu Leistungsverlusten und können Schäden am Elektromotor verursachen.
Der Mindestquerschnitt der Netzanschlussleitung muss 3 x 1,5 mm ^2 bei einer Länge von bis zu 25 m bzw. 3 x 2,5 m m ^2 bei einer Länge von bis zu 50 m aufweisen.
Die Kupplungen der Anschlusskabel müssen aus Gummi oder gummiüberzogen sein und der Norm DIN/VDE 0620 entsprechen.
Dieses Gerät ist für den Betrieb an einem Stromversorgungsnetz mit einer Systemimpedanz Z_max am Übergabepunkt (Hausanschluss) von maximal 0,435 Ohm (bei 50 Hz) vorgesehen.
Der Anwender hat sicherzustellen, dass das Gerät nur an einem Stromversorgungsnetz betrieben wird, das diese Anforderungen erfüllt. Wenn nötig,
kann die Systemimpedanz beim lokalen Energieversorgungsunternehmen erfragt werden.
Nähere Auskünfte zum Netzanschluss gibt der Elektroinstallateur.
10.2 Netzleitung anstecken
Bei der Auswahl der Netzleitung alle Punkte des Kapitels "Gerät elektrisch anschließen" (⇒ 10.1) beachten.
GHE 355:
- Kupplung der Netzleitung am 3-poligen Netzstecker (1) des Gerätes anstecken.
GHE 375:
- Kupplung der Netzleitung am 5-poligen Netzstecker (2) des Gerätes anstecken.
10.3 Netzleitung abstecken
Die Netzleitung nur durch Ziehen an der Kupplung trennen. Niemals am Kabel ziehen.
Wird während des Betriebs des Garten-Häckslers die Netzleitung getrennt, kann der Garten-Häcksler erst nach 12 Sekunden Verzögerungszeit wieder in Betrieb genommen werden.
10.4 Zugentlastung
Während der Arbeit verhindert die Zugentlastung ein ungewolltes Abziehen der Anschlussleitung und dadurch eine mögliche Beschädigung des Netzanschlusses am Gerät. Daher muss das Anschlusskabel durch die Zugentlastung geführt werden.
Kabel an Zugentlastung einhängen:
• Netzleitung anstecken. (⇒ 10.2)
- Mit Anschlusskabel (1) eine Schlaufe bilden und diese durch die Öffnung (2) führen.
- Schlaufe über den Haken (3) stülpen und festziehen.
Kabel an Zugentlastung aushängen:
- Schlaufe der Netzleitung vom Haken (3) lösen.
- Schlaufe des Anschlusskabels (1) aus der Öffnung (2) herausziehen.
- Netzleitung bei Bedarf abstecken. (⇒ 10.3)
10.5 Garten-Häcksler einschalten
Im Gerät darf sich kein Häckselmaterial befinden, da dieses beim Einschalten herausgeschleudert werden kann.
Die Sperrvorrichtung der Messerscheibe muss immer auf Anschlag zurückgekippt sein. (⇒ 11.6)
Befindet sich der Vorwahlschalter in senkrechter Stellung (Mittelstellung), lässt sich der Garten-Häcksler nicht einschalten.
• Netzleitung anstecken. (⇒ 10.2)
• Die grüne Taste (1) am Schalter drücken.
Der Garten-Häcksler ist in Betrieb.
10.6 Garten-Häcksler ausschalten
Stellen Sie den Elektromotor erst ab, wenn sich kein Häckselgut mehr im Gerät befindet. Sonst kann es bei der Wiederinbetriebnahme zu einer Blockade der Messerscheibe kommen.
• Die rote Taste (1) am Schalter drücken.
Der Elektromotor des Garten-Häckslers wird abgeschaltet und automatisch abgebremst.
Verletzungsgefahr!
Achten Sie nach dem Abstellen des Elektromotors auf den Nachlauf der Arbeitswerkzeuge, der bis zum Stillstand mehrere Sekunden beträgt.
10.7 Vorauswahlschalter
Mit den Garten-Häckslern GHE 355 und GHE 375 kann sowohl Weichmaterial als auch Hartmaterial verarbeitet werden. Durch Drehen des Vorwahlschalters wird die Häckselmethode eingestellt.
Wird der Vorauswahlschalter während des Betriebs oder nach dem Ausschalten in der Nachlaufzeit des Elektromotors (Elektromotor steht noch nicht still) betätigt, kann der Garten-Häcksler aus Sicherheitsgründen erst nach 6 Sekunden Verzögerungszeit wieder eingeschaltet werden. (⇒ 10.5)
Erst nach dem Einschalten des Garten-Häckslers wird das verarbeitbare Häckselmaterial richtig angezeigt.
Verletzungsgefahr! Die Einstellung der Art des Häckselguts bestimmt die Drehrichtung der Messer. Der Benutzer kann bei einer falschen Einstellung durch rückschlagendes Häckselgut schwer verletzt werden.
Einstellung prüfen:
- Garten-Häcksler einschalten. (⇒ 10.5) In der Anzeige (1) erscheint das Symbol für das aktuell eingestellte verarbeitbare Häckselmaterial. (⇒ 8.6)
Einstellung ändern:
- Garten-Häcksler ausschalten und bis zum Stillstand der Schneideinheit warten. (⇒ 10.6)
- Den Vorauswahlschalter (2) um 180° drehen.
- Garten-Häcksler wieder einschalten. (⇒ 10.5) In der Anzeige (1) erscheint das Symbol für das aktuell eingestellte verarbeitbare Häckselmaterial. (⇒ 8.6)
10.8 Häckseln
- Garten-Häcksler auf ebenen und festen Untergrund schieben und sicher abstellen.
- Schutzhandschuhe anziehen, Schutzbrille und Gehörschutz aufsetzen. (⇒ 4.3)
• Auswurfklappe öffnen. (⇒ 7.3) - Netzleitung am Garten-Häcksler anstecken. (⇒ 10.2)
• Garten-Häcksler einschalten. (⇒ 10.5) - Warten, bis der Garten-Häcksler die maximale Drehzahl (Leerlaufdrehzahl) erreicht hat.
- Prüfen, ob das zu verarbeitende Häckselgut (Hartmaterial oder Weichmaterial) mit dem in der Anzeige aufscheinenden Symbol übereinstimmt. (⇒ 8.6)
- Falls die Anzeige nicht übereinstimmt, Einstellung ändern. (⇒ 10.7)
- Garten-Häcksler richtig mit Häckselgut befüllen. (⇒ 8.5)
• Garten-Häcksler ausschalten. (⇒ 10.6)
Verletzungsgefahr!
Wenn Hartmaterial mit der Einstellung für Weichmaterial gehäckselt wird, kann es zu starkem Rückschlag kommen. Der Benutzer kann durch rückschlagendes Häckselgut schwer verletzt werden.
11. Wartung
Verletzungsgefahr!
Um ein unbeabsichtigtes
Einschalten des
Elektromotors zu
verhindern, vor allen Wartungs- und Reinigungsarbeiten und vor Arbeiten an der Schneideinheit unbedingt das Netzkabel abziehen.
Verletzungsgefahr!
Nur mit
Schutzhandschuhen arbeiten. ( 4.3)
Berühren Sie nie die Messer, ehe sie nicht stillstehen.
Sollten Ihnen notwendige
Kenntnisse oder Hilfsmittel fehlen, wenden Sie sich immer an einen Fachhändler.
STIHL empfiehlt, Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen.
STIHL empfiehlt, STIHL Original-Ersatzteile zu verwenden.
11.1 Gerät reinigen
Wartungsintervall:
Nach jedem Einsatz
Gerät nach jedem Einsatz gründlich reinigen. Eine pflegliche Behandlung schützt das Gerät vor Schäden und verlängert die Nutzungsdauer.
Niemals Strahlwasser auf Teile des Elektromotors bzw. Verbrennungsmotors, Dichtungen, Lagerstellen, und elektrische Bauteile wie Schalter richten. Teure Reparaturen wären hier die Folge.
Sollten Sie Verschmutzungen und angesetzte Rückstände nicht mit einer Bürste, mit einem feuchten Tuch oder mit einem Holzstab entfernen können, empfiehlt STIHL die Verwendung eines Spezialreinigers (z. B. STIHL Spezialreiniger).
Benutzen Sie keine aggressiven Reinigungsmittel.
Die Messerscheiben regelmäßig reinigen.
Das Gerät darf nur in der abgebildeten Position gereinigt werden.
- Einfülltrichter demontieren. (⇒ 11.4)
Die Kühlluftführung (Ansaugschlitze) am Gehäuse des Elektromotors von Verschmutzungen befreien, um ausreichende Kühlung des Elektromotors zu gewährleisten.
11.2 Serviceintervalle
Es wird empfohlen den Garten-Häcksler einmal jährlich von einem Fachhändler warten zu lassen.
STIHL empfiehlt den STIHL Fachhändler.
11.3 Einfülltrichter montieren
Verletzungsgefahr! Nur mit Schutzhandschuhen arbeiten! (⇔ 4.3)
Vor der Montage des Einfülltrichters sicherstellen, dass die Schneideinheit nicht durch die Sperrvorrichtung verriegelt ist.
- Einfülltrichter (1) in die Befestigungshaken am Grundgerät (2) einhängen und nach vorne schwenken.
- Verschlussschrauben (3) eindrehen und festziehen.
Nach der Montage durch Sichtkontrolle prüfen, ob der Einfülltrichter richtig in den Befestigungshaken eingehängt ist.
11.4 Einfülltrichter demontieren
Verletzungsgefahr! Vor dem Öffnen der Verschlussschrauben den Netzstecker ziehen. Nur mit Schutzhandschuhen arbeiten! (⇒ 4.3)
- Verschlussschrauben (1) lösen und herausdrehen.
- Einfülltrichter (2) nach hinten schwenken und abnehmen.
11.5 Serviceintervall Messersatz
Wartungsintervall: Vor jedem Einsatz
Messersatz (bestehend aus Messerscheibe, Häckselmessern, Sicherscheibe, Klemmring und Schraube) auf Verschleiß, festen Sitz, Risse oder andere Beschädigungen prüfen.
11.6 Messersatz demontieren
Verletzungsgefahr! Nur mit Schutzhandschuhen arbeiten! (⇔ 4.3)
Berühren Sie nie die Messer, ehe sie nicht stillstehen.
1 Messerscheibe fixieren
- Einfülltrichter demontieren. (⇒ 11.4)
- Messerscheibe (1) in die dargestellte Position drehen und Sperrvorrichtung (2) bis auf Anschlag hochklappen.
2 Messersatz lösen
- Schraube (3) mittels Montagewerkzeug (T) lösen und vollständig ausdrehen.
- Schraube (3), Sicherungsscheibe (4) und Klemmring (5) abnehmen.
3 Flügelmesser abnehmen
- Flügelmesser (6), Flügelmesser (7) und Flügelmesser (8) abnehmen.
4 Messerscheibe entnehmen
• Sperrvorrichtung (2) zurückklappen.
- Messerscheibe (1) abheben.
11.7 Messersatz montieren
Verletzungsgefahr! Nur mit Schutzhandschuhen arbeiten! (⇒ 4.3)
Vor dem Aufstecken des Messersatzes durch Sichtkontrolle prüfen, ob die Messerscheibe und alle Häckselmesser in Ordnung sind und keine Kerben, Risse oder ausgebrochenen Stellen haben.
Vor dem Aufstecken des Messersatzes die Messeraufnahme am Gerät, die Messerscheibe und die Häckselmesser reinigen.
Die Messerscheibe inklusive Schnitzelmesser und die drei Flügelmesser sind mit einer verzahnten Messeraufnahme ausgestattet. Dadurch wird eine falsche Montage der kompletten Schneideinheit ausgeschlossen, da die Messer nur in der richtigen Position auf die Messeraufnahme aufgesteckt werden können.
1 Messerscheibe aufstecken
- Messerscheibe (1) auf die Messeraufnahme stecken. Dabei auf die Verzahnung der Messeraufnahme achten.
2 Messersatz fixieren
- Messerscheibe (1) in die dargestellte Position drehen und Sperrvorrichtung (2) bis auf Anschlag hochklappen.
3 Flügelmesser aufstecken
Die Nummern (3) an der Innenseite der Flügelmesser entsprechen der Montagereihenfolge.
- Flügelmesser (4), Flügelmesser (5) und Flügelmesser (6) aufstecken.
4 Messersatz befestigen
- Klemmring (7) aufstecken und zusammen mit der Sicherscheibe (8) und der Schraube (9) befestigen.
- Schraube (9) mit Hilfe des Montagewerkzeugs (T) festziehen (45 - 50 Nm).
- Sperrvorrichtung (2) wieder zurückklappen.
- Einfülltrichter montieren. (⇒ 11.3)
11.8 Verschleißgrenzen der Messer
Vor dem Erreichen der angegebenen Verschleißgrenzen sind die jeweiligen Messer zu wenden bzw. zu tauschen. STIHL empfiehlt den STIHL Fachhändler.
1 Messerübersicht
- 1 Stück Kombimesser (1)
- 3 Stück Flügelmesser (2)
- 2 Stück Reißmesser (3)
- Messersatz demontieren. (⇒ 11.6)
2 Kombimesser
- An der Bezugskante des Kombimessers (4) ein Lineal (5) anlegen. Der Abstand (A) zwischen der Schneidkante und dem Lineal ergibt den Verschleiß.
Maximale Verschleißgrenze (A)
Kombimesser (1):
A = 5 mm
3 Flügelmesser
Das Messverfahren und der angegebene Wert ist für alle drei Flügelmesser gleich.
An den Flügelmessern kann durch ungleiche Beanspruchung der Schneidkanten ein unsymmetrischer Verschleiß auftreten.
- Die Messerbreite an zwei bis drei Messpunkten entlang der Schneidkante messen. Der kleinste Wert ist zu verwenden.
Minimale Messerbreite (B) Flügelmesser (2):
B = 40 mm
4 Reißmesser
Das Messverfahren und der angegebene Wert ist für beide Reißmesser gleich.
An den Reißmessern kann durch ungleiche Beanspruchung der Schneidkanten ein unsymmetrischer Verschleiß auftreten.
- Die Messerbreiten an zwei bis drei Messpunkten entlang der Schneidkanten messen. Der kleinste Wert ist zu verwenden.
Minimale Messerbreiten (C, D)
Reißmesser (3):
C = 23 mm
D = 16 m m
11.9 Häckselmesser schärfen
Es wird empfohlen, dass das Schärfen aller Häckselmesser ausschließlich von einem Fachhändler durchgeführt wird. Stumpfe und falsch geschliffene Messer (falscher Schärfwinkel, Unwucht durch ungleich geschliffene Messer, usw.) erhöhen die Gefahr von Rückschlag. Der Benutzer kann durch rückschlagendes Häckselgut schwer verletzt werden. Außerdem kann sich die Funktion (Einzug des Häckselmaterials, Standfestigkeit der Schneiden, usw.) des Garten-Häckslers verschlechtern.
- Messersatz demontieren. (⇒ 11.6)
Schärfwinkel:
Der Schärfwinkel aller Häckselmesser beträgt 30°.
Anleitung zum Schärfen der Häckselmesser:
Die Häckselmesser müssen unter Beachtung folgender Punkte nachgeschärft werden:
- Messer beim Schärfen kühlen, z. B. mit Wasser. Eine Blaufärbung darf nicht auftreten, da sonst die Schneidhaltigkeit vermindert ist.
-
Messer gleichmäßig schärfen, um Vibrationen durch Unwucht zu vermeiden.
-
Messer vor dem Einbau auf Beschädigungen kontrollieren: Messer müssen erneuert werden, wenn Kerben und Risse sichtbar sind oder wenn die Verschleißgrenzen erreicht sind.
- Messerschneiden unter Beachtung der Angabe des Schneidwinkels nachschärfen.
- Messer gegen die Schneide schärfen.
11.10 Elektromotor und Räder
Der Elektromotor ist wartungsfrei.
Die Lager der Räder sind wartungsfrei.
11.11 Aufbewahrung und Winterpause
Gerät in einem trockenen, verschlossenen und staubarmen Raum aufbewahren. Stellen Sie sicher, dass es außerhalb der Reichweite von Kindern ist.
Das Gerät nur in betriebssicherem Zustand einlagern.
Halten Sie alle Muttern, Bolzen und Schrauben fest angezogen, erneuern Sie unleserlich gewordene Gefahren- und Warnhinweise am Gerät, prüfen Sie die gesamte Maschine auf Verschleiß oder Beschädigungen. Ersetzen Sie abgenutzte oder beschädigte Teile.
Eventuelle Störungen am Gerät sind grundsätzlich vor der Einlagerung zu beheben.
Bei längerer Stilllegung des Gerätes (Winterpause) die nachfolgenden Punkte beachten:
- Alle äußeren Teile des Gerätes sorgfältig reinigen.
- Sämtliche beweglichen Teile gut einölen bzw. einfetten.
12. Transport
Verletzungsgefahr!
Vor dem Transport Kapitel "Zu Ihrer Sicherheit", insbesondere das Kapitel "Transport des Geräts", sorgfältig lesen und beachten. (⇒ 4.4)
Den Garten-Häcksler nur mit montiertem Trichter transportieren. Vor dem Anheben des Gerätes das im Kapitel "Technische Daten" angegebene Gewicht beachten. (⇒ 17.)
12.1 Garten-Häcksler ziehen oder schieben
- Garten-Häcksler am Trichteroberteil (1) festhalten und nach hinten kippen.
- Der Garten-Häcksler kann langsam (Schritttempo) gezogen oder geschoben werden.
12.2 Garten-Häcksler anheben oder tragen
Zum Anheben oder Tragen des Gerätes sind jedenfalls 2 Personen erforderlich.
Tragen Sie geeignete Schutzkleidung, die Unterarme und Oberkörper zur Gänze bedeckt.
• 1. Person: Garten-Häcksler an den Griffen am Trichteroberteil (1) fassen.
-
- Person: Garten-Häcksler an der Leiste der Auswurfverlängerung (2) fassen.
• Garten-Häcksler gleichzeitig anheben.
- Person: Garten-Häcksler an der Leiste der Auswurfverlängerung (2) fassen.
12.3 Garten-Häcksler auf einer Ladefläche transportieren
- Gerät mit geeigneten Befestigungsmitteln gegen Verrutschen sichern. Seile bzw. Gurte am Radfuß (1) oder am Einfülltrichter (2) festmachen.
13. Verschleiß minimieren und Schäden vermeiden
Wichtige Hinweise zur Wartung und Pflege der Produktgruppe
Garten-Häcksler Elektro (STIHL GHE)
Für Sach- und Personenschäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung, insbesondere hinsichtlich Sicherheit, Bedienung und Wartung, verursacht werden, oder die durch Verwendung nicht zugelassener Anbau- oder Ersatzteile auftreten, schließt die Firma STIHL jede Haftung aus.
Bitte beachten Sie unbedingt folgende wichtige Hinweise zur Vermeidung von Schäden oder übermäßigem Verschleiß an Ihrem STIHL Gerät:
1. Verschleißteile
Manche Teile des STIHL Gerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden.
Dazu gehören u.a.:
- Messer
- Messerscheibe
Benutzung, Wartung und Lagerung des STIHL Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben. Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten.
Dies gilt insbesondere für: - nicht ausreichend dimensionierte Zuleitung (Querschnitt),
– falschen elektrischen Anschluss (Spannung), - nicht von STIHL freigegebene Veränderungen am Produkt,
– die Verwendung von Werkzeugen oder Zubehören, die nicht für das Gerät zulässig, geeignet oder qualitativ minderwertig sind, - nicht bestimmungsgemäße
Verwendung des Produktes,
– den Einsatz des Produktes bei Sport- oder Wettbewerbsveranstaltungen,
– Folgeschäden durch die Weiterbenutzung des Produktes mit defekten Bauteilen.
2. Einhaltung der Vorgaben dieser Gebrauchsanleitung
3. Wartungsarbeiten
Alle im Abschnitt "Wartung" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden.
Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen.
STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.
Werden diese Arbeiten versäumt, können Schäden auftreten, die der Benutzer zu verantworten hat.
Dazu zählen unter anderem:
– Schäden am Elektromotor infolge unzureichender Reinigung der Kühlluftführung (Ansaugschlitze, Kühlrippen, Lüfterrad),
- Korrosions- und andere Folgeschäden durch unsachgemäße Lagerung,
– Schäden am Gerät durch die Verwendung von qualitativ minderwertigen Ersatzteilen,
– Schäden infolge nicht rechtzeitig oder unzureichend durchgeführter Wartung bzw. Schäden durch Wartungs- oder Reparaturarbeiten, die nicht in Werkstätten von Fachhändlern durchgeführt wurden.
14. Übliche Ersatzteile
Messerscheibe komplett
6011 700 5100
Kombimesser
6011 702 5100
Flügelmesser 1
6011 702 0300
Flügelmesser 2
6011 702 0310
Flügelmesser 3
6011 702 0320
Satz Reißmesser
6011 007 1000
15. Umweltschutz
Häckselgut gehört nicht in den Müll, sondern soll kompostiert werden.
Verpackungen, Gerät und
Zubehöre sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.
Die getrennte, umweltgerechte Entsorgung von Materialresten fördert die Wiederverwendbarkeit von Wertstoffen. Aus diesem Grund ist nach Ablauf der gewöhnlichen Gebrauchsdauer das Gerät der Wertstoffsammlung zuzuführen. Eine unsachgemäße Entsorgung kann die Gesundheit schädigen und die Umwelt belasten.
15.1 Entsorgung
Machen Sie das Gerät vor der Entsorgung unbrauchbar.
Dazu insbesondere das Netzkabel bzw. die Anschlussleitung zum Elektromotor entfernen.
Verletzungsgefahr durch die Messer!
Lassen Sie auch einen ausgedienten Garten-Häcksler niemals unbeaufsichtigt. Stellen Sie sicher, dass das Gerät und die Messer außerhalb der Reichweite von Kindern aufbewahrt werden.
16. Konformitätserklärung
16.1 EU-Konformitätserklärung Garten-Häcksler STIHL GHE 355.0, GHE 375.0
STIHL Tirol GmbH
Hans Peter Stihl-Straße 5
6336 Langkampfen
Österreich
erklärt in alleiniger Verantwortung, dass
– Bauart: Elektro-Garten-Häcksler
– Fabrikmarke: STIHL
– Typ: GHE 355.0, GHE 375.0
– Aufnahmeleistung GHE 355.0: 2500 W
– Aufnahmeleistung GHE 355.0 (GB/CH): 2000 W
– Aufnahmeleistung GHE 375.0: 3000 W
– Serienidentifizierung: 6011
den einschlägigen Bestimmungen der Richtlinien 2000/14/EG, 2006/42/EG, 2014/30/EU und 2011/65/EU entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, sowie für
- GHE 355.0: EN 50434
– GHE 375.0: EN ISO 12100 mit Anlehnung an EN 50434.
Zur Ermittlung des gemessenen und des garantierten Schallleistungspegel wurde nach Richtlinie 2000/14/EG, Anhang V verfahren.
– Gemessener Schallleistungspegel: 97,4 dB(A)
– Garantierter Schallleistungspegel: 100 dB(A)
Die Technischen Unterlagen sind bei der STIHL Tirol GmbH aufbewahrt.
Das Baujahr und die Maschinennummer sind auf dem Garten-Häcksler angegeben.
Langkampfen, 01.02.2022
STIHL Tirol GmbH
i. V.
Matthias Fleischer, Bereichsleiter Forschung und Entwicklung
i. V.
Sven Zimmermann, Hauptabteilungsleiter Qualität
16.2 Anschrift STIHL Hauptverwaltung
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71301 Waiblingen
16.3 Anschriften STIHL Vertriebsgesellschaften
DEUTSCHLAND
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefon: +49 6071 3055358
ÖSTERREICH
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vösendorf
Telefon: +43 1 86596370
SCHWEIZ
STIHL Vertriebs AG
Isenrietstraße 4
8617 Mönchaltorf
Telefon: +41 44 9493030
TSCHECHISCHE REPUBLIK
Andreas STIHL, spol. s r.o.
Chrlická 753
664 42 Modřice
17. Technische Daten
GHE 355.0 / GHE 375.0:
Serienidentifizierung 6011
Frequenz 50 Hz
Schutzklasse I
Schutzart spritzwasserge-
schützt (IPX4)
Betriebsart P40
40 s Belastungs-
zeit
60 s Leerlaufzeit
Antrieb
Schneideinheit permanent
Garantierter Schall-
100 dB(A)
leistungspegel L _WAd
Unsicherheit K_WA
2,4 dB(A)
Rad-∅ 250 mm
L/B/H
122/50/141
GHE 355.0:
Motor, Bauart
Elektromotor (\~)
Hersteller
ATB
Typ
BSRBF 0,75/2-C
Spannung
230 V\~
GHE 355.0:
Aufnahmeleistung
2500 W
2000 W (GB)
2000 W (CH)
Absicherung*
16 A
10 A (CH)
Maximaler
Astdurchmesser
35 mm
Nenndrehzahl
Elektromotor
2750 /min
Messung gemäß EN 50434:
Schalldruckpegel am
94 dB(A)
Arbeitsplatz L_pA
Unsicherheit K_pA
3 dB(A)
Gewicht
30 kg
29 kg (CH)
32 kg (GB)
[Non-Text]
GHE 375.0:
Motor, Bauart Elektromotor (\~3)
Hersteller ATB
Typ BSRF 0,75/2-C
Spannung 400 V\~
Aufnahmeleistung 3000 W
Absicherung* 10 A
Maximaler
Astdurchmesser 40 mm
Nenndrehzahl
Elektromotor 2810
Messung gemäß EN 50434:
Schalldruckpegel am 95 dB(A)
Arbeitsplatz LpA
Unsicherheit K_pA 3 dB(A)
Gewicht 31 kg
\* Achtung!
Bei einer Netzabsicherung unter 16 A kann beim Anlaufen bzw. bei starker Belastung des Gerätes die Netzsicherung häufig auslösen.
17.1 REACH
REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.
Informationen zur Erfüllung der REACH-Verordnung (EG) Nr. 1907/2006 sind unter www.stihl.com/reach angegeben.
18. Fehlersuche
✗ eventuell einen Fachhändler aufsuchen, STIHL empfiehlt den STIHL Fachhändler.
Störung:
Elektromotor läuft nicht an
Mögliche Ursache:
– Schutz des Elektromotors aktiviert
- Keine Netzspannung
- Anschlusskabel/Stecker bzw.
Steckerkupplung oder Schalter defekt
– Sicherung des Großbritannien-Steckers beschädigt (betrifft nur Geräte für Großbritannien)
- Einfülltrichter nicht vorschriftsmäßig verschlossen - Sicherheitstrennschalter in Funktion (Sicherheitsverriegelung)
– Messerscheibe blockiert
– Sperrvorrichtung ist nicht zurückgesetzt
Abhilfe:
– Gerät abkühlen lassen ( 8.8),
( 10.7)
- Netzleitung und Absicherung überprüfen ✗ (⇒ 10.1)
– Kabel, Stecker, Kupplung bzw. Schalter überprüfen bzw. auswechseln (Elektrofachmann) ✕ (⇒ 10.1)
- Sicherung tauschen ✗ (⇒ 10.1)
– Einfülltrichter vorschriftsmäßig schließen und festschrauben (⇔ 11.3)
– Einfülltrichter demontieren und Häckselrückstände im Gehäuse entfernen (Achtung: Netzkabel abziehen) (⇒ 11.4)
– Sperrvorrichtung zurücksetzen (⇒ 11.7)
Störung:
Verminderte Häckselleistung
Mögliche Ursache:
- Stumpfe Messer
– Falsch geschliffene Messer
– Zu langes Netzkabel
- Verbogene Messerscheibe
Abhilfe:
– Häckselmesser austauschen oder nachschärfen ✗ (⇒ 11.9), (⇒ 11.8)
- Messer richtig schärfen ✗ (⇒ 11.9)
– Kürzeres Netzkabel verwenden
(⇒ 10.1)
- Messerscheibe durch Sichtkontrolle prüfen ✗
Störung:
Astmaterial wird nicht eingezogen
Mögliche Ursache:
– Falsche Drehrichtung der Messerscheibe
– Stumpfe oder falsch geschärfte Messer
Abhilfe:
– Drehrichtung der Messerscheibe ändern (⇒ 10.7)
– Kombimesser nachschleifen und dabei genau den Schärfwinkel beachten ✗ (⇔ 11.9)
Störung:
Einfülltrichter lässt sich nicht montieren
Mögliche Ursache:
– Sperrvorrichtung ist nicht zurückgesetzt
Abhilfe:
– Sperrvorrichtung zurücksetzen (⇒ 11.7)
19. Serviceplan
19.1 Übergabebestätigung
Geben Sie diese
Gebrauchsanleitung bei
Wartungsarbeiten Ihrem STIHL
Fachhändler.
Er bestätigt auf den vorgedruckten Feldern
die Durchführung der Servicearbeiten.
Service ausgeführt am
Datum nächster Service
Dear Customer,
Hans Peter Stihl-Straße 5
6336 Langkampfen
Autriche
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71301 Waiblingen
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
18. Recherche des pannes
Bovenstuk trechter monteren 93
Technische gegevens 102
REACH 103
Defectopsporing 103
15. Milieubescherming
Hans Peter Stihl-Straße 5
6336 Langkampfen
Oostenrijk
17. Technische gegevens
GHE 355.0 / GHE 375.0:
Serienummer 6011
Frequentie 50 Hz
Beschermklasse I
Beschermtype spatwaterdicht (IPX4)
Werking P40
40 s belastings-
tijd
60 s nullast
Aandrijving
snijeenheid: permanent
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austria
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71301 Waiblingen
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefono: +49 6071 3055358
AUSTRIA
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vösendorf
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austria
| 2000 W (GB) |
| 2000 W (CH) |
Protección por
fusible* 16 A 10 A (CH)
STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Áustria
Produktkomponenter 183
6. Produktkomponenter
Nr. Betegnelse Ant.
A Basisenhet med traktunderdel 1
B Traktoverdel 1
C Monter hjulakselen 1
D Hjulfot 1
E Hjulstopper 2
F Skrue M6 x 55 2
G Sekskantmutter 2
H Hjul 2
I Hjulkapsel 2
J Hjulplugg 2
K Spennstift 2
L Skjæreskrue P6 x 50 2
M Utkastdeksel 1
N Utkastforlengelse 1
- List 1
P Bolt 2
Q Torx-skrue P5 x 20 3
Nr. Betegnelse Ant.
R Torx-skrue P5 x 10 2
S Sikkerhetsskrue 3
T Monteringsverktøy 1
• Bruksanvisning 1
Hans Peter Stihl-Straße 5
6336 Langkampfen
∅sterrike
Hans Peter Stihl-Straße 5
6336 Langkampfen
Österrike
Kontrollér indstillingen:
Hans Peter Stihl-Straße 5
6336 Langkampfen
∅strig
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austria
2000 W (GB) 2000 W (CH)
GHE 355.0:
Bezpiecznik* 16 A
10 A (CH)
Maksymalna
Hans Peter Stihl-Straße 5
6336 Langkampfen
Avstrija
2000 W (GB) 2000 W (CH)
Varovalka ^* 16 A 10 A (CH)
Hans Peter Stihl-Straße 5
6336 Langkampfen
Rakúsko
Hans Peter Stihl-Straße 5
6336 Langkampfen
Ausztria
Langkampfen, 2022.02.01.
A STIHL Tirol GmbH
képv.:
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austrija
pod vlastitom odgovornošću izjavljuje da
- izvedba: Električne vrtne sječkalice
- t v o r n i čka marka: STIHL
- vrsta: GHE 355.0, GHE 375.0
– Potrošnja GHE 355.0: 2500 W
– Potrošnja GHE 355.0 (GB/CH): 2000 W
– Potrošnja GHE 375.0: 3000 W - serijska oznaka: 6011
odgovara relevantnim odredbama Direktiva 2000/14/EC, 2006/42/EC, 2014/30/EU i 2011/65/EU te da je razvijena i proizvedena u skladu s verzijama sljedećih normi koje su na snazi na dan proizvodnje: EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, kao i za
- GHE 355.0: EN 50434
- GHE 375.0: EN ISO 12100 na temelju EN 50434.
Izmjerena i zajamčena razina zvučne snage utvrđena je u skladu s Direktivom 2000/14/EC, prilog V.
– Izmjerena razina zvučne snage: 97,4 dB(A)
– Garantirana razina zvučne snage: 100 dB(A)
Tehnička dokumentacija pohranjena je kod tvrtke STIHL Tirol GmbH.
Langkampfen, 01.02.2022.
STIHL Tirol GmbH
zastupa
ANDREAS STIHL AG & Co. KG Postfach 1771 D-71301 Waiblingen
16.4 Adrese distributera STIHL NJEMAČKA
STIHL Vertriebszentrale AG & Co. KG Robert-Bosch-Straße 13 64807 Dieburg Telefon: +49 6071 3055358
AUSTRIJA
STIHL Ges.m.b.H. Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370
ŠVICARSKA
STIHL Vertriebs AG Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 44 9493030
ČEŠKA REPUBLIKA
Hans-Peter-Stihl-Straße 5
6336 Langkampfen
Rakousko
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71301 Waiblingen
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefon: +49 6071 3055358
RAKOUSKO
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vösendorf
Telefon: +43 1 86596370
ŠVÝCARSKO
STIHL Vertriebs AG
Isenrietstraße 4
8617 Mönchaltorf
Telefon: +41 44 9493030
ČESKÁ REPUBLIKA
Andreas STIHL, spol. s r.o.
Chrlická 753
664 42 Modřice
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austrija
Langkampfene, 01.02.2022.
STIHL Tirol GmbH
Pilnvarotais
Hans Peter Stihl-Straße 5
6336 Langkampfen
$$ B = 4 0 \mathrm{mm} $$
4 Cuțitul de rupere
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austria
Hans Peter Stihl-Straße 5
6336 Langkampfen
Αυστρία
ANDREAS STIHL AG & Co. KG
Badstrasse 115
71336 Waiblingen
Германия
ANDREAS STIHL AG & Co. KG
ул. К. Цеткин, 51-11а
220004 Минск, Беларусь
ANDREAS STIHL AG & Co. KG
Hans Peter Stihl-Straße 5
6336 Langkampfen (Лангкампфен)
Австрія
ANDREAS STIHL AG & Co. KG
Badstrasse 115
71336 Waiblingen
Німеччина
ANDREAS STIHL AG & Co. KG
ANDREAS STIHL AG & Co. KG
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austria
STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Австрия
ANDREAS STIHL AG & Co. KG
Badstrasse 115
71336 Вайблинген
Германия
ANDREAS STIHL AG & Co. KG
ANDREAS STIHL AG & Co. KG
STIHL GHE 355, GHE 375
STIHL
