NAVODILA ZA UPORABO GHE 355 STIHL

DEENFRNLITESPTNOSVFIDAPLSKHU SL 0478 201 9914 E - SL Spoštovani kupec, veseli nas, da ste se odločili za STIHL. Naše izdelke vrhunske kakovosti razvijamo in izdelujemo v skladu s potrebami naših strank. Tako so naši izdelki tudi pri izjemnih obremenitvah zelo zanesljivi. STIHL je hkrati sinonim za vrhunski servis. Naši pooblaščeni prodajalci nudijo strokovno svetovanje in uvajanje ter obsežno tehnično podporo. Zahvaljujemo se vam za zaupanje in vam želimo veliko veselja z vašim izdelkom STIHL. Dr. Nikolas Stihl

POMEMBNO! PREBERITE PRED

UPORABO IN SHRANITE. Tiskano na papirju, beljenem brez klora. Papir je mogoče reciklirati. Zaščitni ovitek ne vsebuje halogenov.

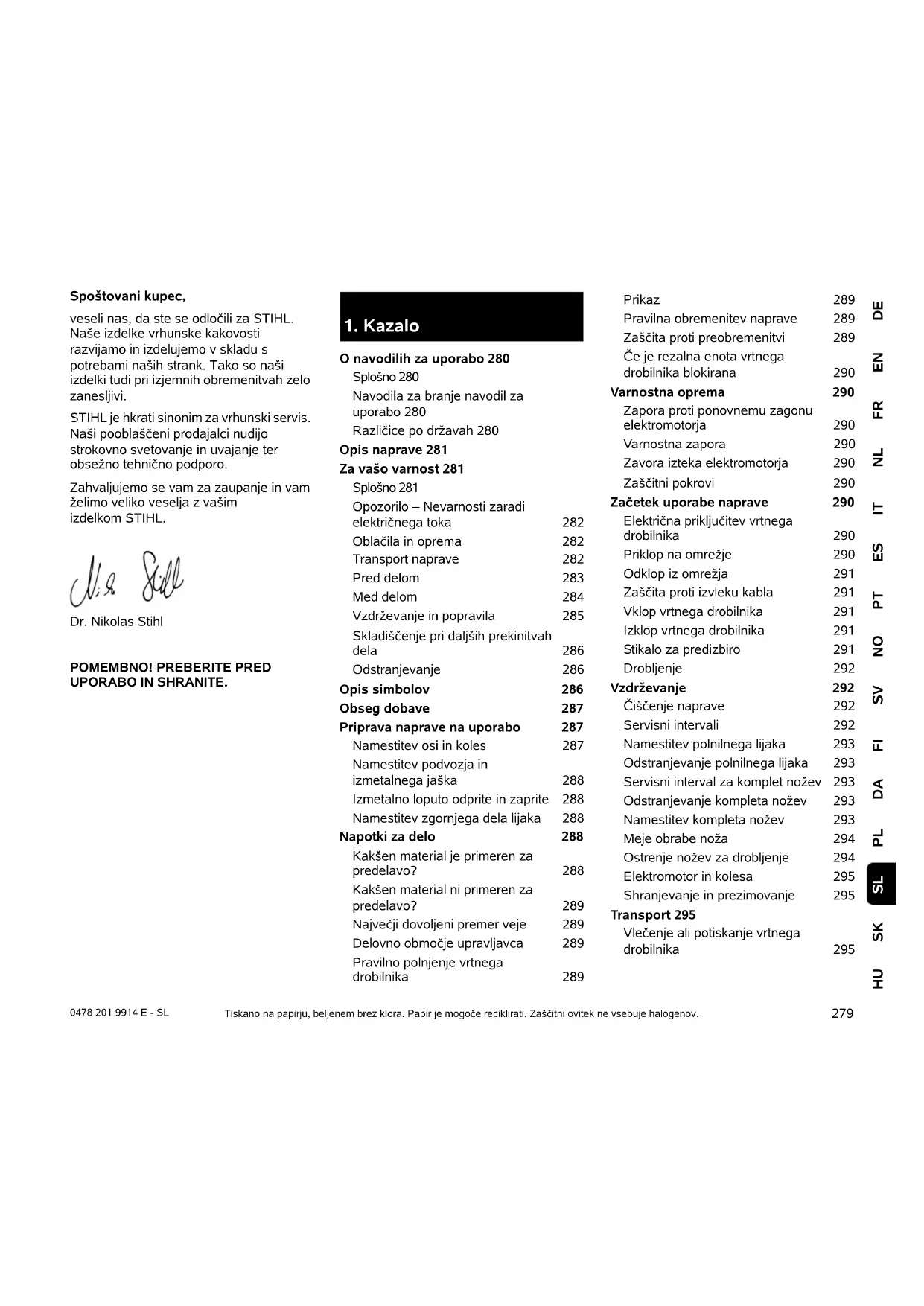

O navodilih za uporabo 280 Splošno 280 Navodila za branje navodil za uporabo 280 Različice po državah 280 Opis naprave 281 Za vašo varnost 281 Splošno 281 Opozorilo – Nevarnosti zaradi električnega toka 282 Oblačila in oprema 282 Transport naprave 282 Pred delom 283 Med delom 284 Vzdrževanje in popravila 285 Skladiščenje pri daljših prekinitvah dela 286 Odstranjevanje 286 Opis simbolov 286 Obseg dobave 287 Priprava naprave na uporabo 287 Namestitev osi in koles 287 Namestitev podvozja in izmetalnega jaška 288 Izmetalno loputo odprite in zaprite 288 Namestitev zgornjega dela lijaka 288 Napotki za delo 288 Kakšen material je primeren za predelavo? 288 Kakšen material ni primeren za predelavo? 289 Največji dovoljeni premer veje 289 Delovno območje upravljavca 289 Pravilno polnjenje vrtnega drobilnika 289 Prikaz 289 Pravilna obremenitev naprave 289 Zaščita proti preobremenitvi 289 Če je rezalna enota vrtnega drobilnika blokirana 290 Varnostna oprema 290 Zapora proti ponovnemu zagonu elektromotorja 290 Varnostna zapora 290 Zavora izteka elektromotorja 290 Zaščitni pokrovi 290 Začetek uporabe naprave 290 Električna priključitev vrtnega drobilnika 290 Priklop na omrežje 290 Odklop iz omrežja 291 Zaščita proti izvleku kabla 291 Vklop vrtnega drobilnika 291 Izklop vrtnega drobilnika 291 Stikalo za predizbiro 291 Drobljenje 292 Vzdrževanje 292 Čiščenje naprave 292 Servisni intervali 292 Namestitev polnilnega lijaka 293 Odstranjevanje polnilnega lijaka 293 Servisni interval za komplet nožev 293 Odstranjevanje kompleta nožev 293 Namestitev kompleta nožev 293 Meje obrabe noža 294 Ostrenje nožev za drobljenje 294 Elektromotor in kolesa 295 Shranjevanje in prezimovanje 295 Transport 295 Vlečenje ali potiskanje vrtnega drobilnika 2950478 201 9914 E - SL

Ta navodila za uporabo so originalna navodila proizvajalca za obratovanje v smislu direktive ES 2006/42/EC. Podjetje STIHL nenehno izpopolnjuje svojo ponudbo izdelkov, zato si pridržujemo pravico do spremembe obsega dobave glede oblike, tehnologije in opreme. Na podlagi podatkov in slik, navedenih v tem priročniku, zato ni mogoče uveljavljati nobenih zahtev. V teh navodilih za uporabo so lahko opisani modeli, ki niso na voljo v vseh državah. Ta navodila za uporabo so zaščitena z avtorskimi pravicami. Vse pravice so pridržane, zlasti pravica do razmnoževanja, prevajanja in obdelave z elektronskimi sistemi.

2.2 Navodila za branje navodil za

uporabo Slike in besedila opisujejo določene korake uporabe. Vsi slikovni simboli, ki so nameščeni na napravi, so razloženi v teh navodilih za uporabo. Smer gledanja: Smer gledanja pri uporabi levo in desno v navodilih za uporabo: Uporabnik stoji za napravo (delovni položaj). Kazalo poglavij: Na ustrezna poglavja in podpoglavja, v katerih najdete dodatna pojasnila, opozarja puščica. Naslednji primer predstavlja kazalo na določeno poglavje: (Ö 4.) Oznake odsekov besedila: Opisana navodila so lahko označena kot v naslednjih primerih. Koraki pri uporabi, ki zahtevajo poseg uporabnika: ● Vijak (1) odvijte z izvijačem, premaknite ročico (2) ... Splošna naštevanja: – Uporaba izdelka na športnih ali tekmovalnih prireditvah Besedila z dodatnim pomenom: Razdelki z dodatnim pomenom so označeni z enim izmed spodaj navedenih simbolov in so tako dodatno poudarjeni, da v navodilih bolj izstopajo. Besedila s povezavo s sliko: Slike, ki pojasnjujejo uporabo naprave, so na začetku navodil za uporabo. Ta simbol fotoaparata povezuje slike na straneh s slikami z besedilom v navodilih.

2.3 Različice po državah

Podjetje STIHL dobavlja naprave z različnimi vtiči in stikali, ki so odvisni od države, v katero so naprave dobavljene. Na slikah so prikazane naprave z vtiči za Evropo. Priključitev naprav z drugimi vtiči je podobna. Dviganje ali nošenje vrtnega drobilnika 295 Prenos vrtnega drobilnika na tovorno površino 295 Zmanjšanje obrabe in preprečevanje okvar 295 Običajni nadomestni deli 296 Varovanje okolja 296 Odstranjevanje 296 Izjava o skladnosti 296 Izjava EU o skladnosti za vrtna drobilnika STIHL GHE 355.0, GHE 375.0 296 Tehnični podatki 297 REACH 298 Iskanje napak 298 Načrt servisiranja 299 Potrditev predaje 299 Potrditev servisa 299

2. O navodilih za uporabo

Nevarnost! Nevarnost nesreč in težkih telesnih poškodb. Določeno ravnanje je nujno ali pa ga je treba opustiti. Opozorilo! Nevarnost telesnih poškodb. Določeno vedenje preprečuje možne ali verjetne poškodbe. Pozor! Z določenim vedenjem lahko preprečite lahke poškodbe ali gmotno škodo. Opomba Informacija za boljšo uporabo naprave in izogibanje morebitni napačni uporabi.

Pri delu z napravo morate obvezno upoštevati te predpise za preprečevanje nesreč. Pred prvo uporabo naprave pazljivo preberite celotna navodila za uporabo. Navodila za uporabo shranite za poznejšo uporabo. Ti varnostni ukrepi so nujno potrebni za vašo varnost, vendar pa ta seznam ni popoln. Napravo vedno uporabljajte razumno in odgovorno ter upoštevajte, da uporabnik stroja prevzema odgovornost za nezgode, v katerih so udeležene druge osebe ali njihovo imetje. Seznanite se z upravljalnimi deli in uporabo naprave. Napravo smejo uporabljati samo osebe, ki so prebrale navodila za uporabo in so seznanjene z uporabo naprave. Pred prvim zagonom se mora uporabnik potruditi, da dobi strokovna in praktična navodila za uporabo. Uporabnika mora o varni uporabi naprave poučiti prodajalec ali drug izvedenec. Pri teh navodilih je treba uporabnika posebej opozoriti, da delo z napravo zahteva izjemno pazljivost in koncentracijo. Tudi če to napravo uporabljate v skladu s predpisi, vseeno obstaja določeno tveganje. Napravo, vključno z vsemi nadgradnjami, smete predati oziroma posoditi samo osebam, ki ta model in ravnanje z njim dobro poznajo. Navodila za uporabo so del naprave in jih morate vedno priložiti. Zagotovite, da je uporabnik telesno, čutno in duševno sposoben upravljanja ter dela z napravo. Če je uporabnik omejeno telesno, čutno in duševno sposoben za upravljanje ter delo z napravo, lahko z napravo upravlja le pod nadzorom ali po nasvetih odgovorne osebe. Zagotovite, da je uporabnik polnoleten ali se po državnih zakonskih predpisih usposablja za poklic pod nadzorom. Napravo je dovoljeno uporabljati samo, če ste spočiti in v dobrem telesnem ter duševnem stanju. Če niste zdravi, se obrnite na zdravnika, da vam pove, ali je delo z napravo mogoče. Po zaužitju alkohola, drog ali zdravil, ki zmanjšujejo odzivnost, je delo z napravo prepovedano. Naprava je zasnovana za zasebno uporabo. Pozor – nevarnost nesreče! Vrtni drobilniki STIHL so primerni za drobljenje lesnih ostankov in ostankov rastlin. Uporaba v druge namene ni dovoljena in je lahko nevarna ali pa poškoduje napravo. Vrtnega drobilnika ne smete uporabljati za (nepopoln seznam): – druge materiale (na primer steklo, kovina). – dela, ki niso opisana v teh navodilih za uporabo. – za proizvodnjo živil (na primer za drobljenje ledu ali drozganje). Zaradi varnosti so vse spremembe na napravi, razen strokovne namestitve opreme, ki je odobrena s strani družbe STIHL, prepovedane in poleg tega povzročijo prenehanje veljavnosti garancije. Informacije o odobreni dodatni opremi lahko dobite pri pooblaščenem prodajalcu izdelkov STIHL. Na napravi je še posebej prepovedano izvajati kakršne koli spremembe, ki spremenijo moč ali število obratov elektromotorja oziroma motorja z notranjim zgorevanjem. Z napravo ne smete prevažati predmetov, živali ali ljudi, posebej otrok.

1 Osnovna naprava 2 Spodnji del lijaka 3 Držalo 4 Zgornji del lijaka 5 Pritrdilni vijaki 6 Izmetalni jašek 7 Cevno podnožje 8 Kolo 9 Stikalo 10 Zaščita proti izvleku kabla 11 Omrežni vtikač GHE 355 12 Omrežni vtikač GHE 375 13 Tipska tablica s številko stroja

Obstaja smrtna nevarnost zadušitve! Če se otroci igrajo z embalažo, obstaja nevarnost zadušitve. Otrokom preprečite dostop do embalaže.0478 201 9914 E - SL

Pri uporabi na javnih površinah, v parkih, na športnih igriščih, na cestah ter na obdelovalnih in gozdnih območjih bodite še zlasti previdni. Napravo spustite samo v primeru, da stoji na ravni površini in se ne more premakniti.

4.2 Opozorilo – Nevarnosti zaradi

električnega toka Napravo uporabljajte izključno z odvitim omrežnim kablom. Če uporabljate kabelski navijalnik, mora biti ta pred uporabo vedno povsem odvit. Nikoli ne uporabljajte poškodovanega kabelskega podaljška. Poškodovanega kabla ne popravljajte, ampak ga zamenjajte. Če se med uporabo poškoduje omrežni kabel oziroma kabelski podaljšek, omrežni kabel ali kabelski podaljšek takoj izključite iz električnega omrežja. Poškodovanega omrežnega kabla oziroma kabelskega podaljška se ne smete dotikati nikoli. Naprave ni dovoljeno uporabljati, če so kabli poškodovani ali obrabljeni. Glede poškodb in staranja preverite predvsem omrežni kabel. Vzdrževalna dela in popravila na kablih lahko izvajajo le posebej usposobljeni strokovnjaki. Nevarnost električnega udara! Poškodovanega kabla ne priklapljajte v električno omrežje in se ga dotaknite samo takrat, ko je ločen od električnega omrežja. Rezalne enote (noža) se ne dotikajte, dokler naprava ni ločena od električnega omrežja. Vedno pazite, da so uporabljeni omrežni kabli primerno zaščiteni z varovalko. Ne delajte v dežju oziroma mokrem okolju. Uporabljajte izključno podaljške, ki so zaščiteni pred vlago, namenjeni uporabi na prostem in primerni za napravo (Ö 10.). Električno napajanje prekinite tako, da izvlečete vtič iz vtičnice. Ne vlecite za priključni kabel. Naprave ne puščajte brez zaščite na dežju. Če napravo priključite na generator, ne pozabite, da jo lahko poškodujejo nihanja napetosti. Napravo priključite le na električno napeljavo, ki ima napravo za zaščito pred okvarnim tokom in prožilni tok največ 30 mA. Več informacij lahko dobite pri svojem elektroinštalaterju.

4.3 Oblačila in oprema

Med delom imejte vedno obute trdne čevlje z oprijemljivim podplatom. Nikoli ne delajte bosi ali na primer v lahkih sandalih. Med delom in še posebej med vzdrževalnimi deli ter pri prevozu naprave vedno nosite usnjene zaščitne rokavice z zaprto manšeto. Med delom vedno nosite zaščitna očala in zaščito sluha. Uporabljajte jih od začetka do konca. Pri delu z napravo morate nositi ustrezna in tesno prilegajoča se oblačila t j. kombinezon, ne pa delovnih halj. Med delom z napravo ne nosite šala, kravate, nakita, visečih trakov ali vrvic ter drugih štrlečih oblačil. Med obratovanjem in pri vseh delih na napravi morate dolge lase zaščititi (z ruto, kapo itd.).

4.4 Transport naprave

Pri delu uporabljajte zaščitne rokavice(Ö 4.3), da se ne poškodujete na ostrih robovih in vročih delih naprave. Naprave ne prevažajte s prižganim elektromotorjem. Pred prevozom elektromotor izklopite, počakajte, da se nož ustavi, in izvlecite omrežni vtikač. Napravo prevažajte samo, ko je elektromotor hladen. Pozor Nevarnost električnega udara! Za električno varnost so zlasti pomembni deli omrežni kabel, omrežni vtič, glavno stikalo in priključni kabel. Poškodovanih kablov, sklopov vtičnic in vtičev ter priključnih kablov, ki niso v skladu s predpisi, ni dovoljeno uporabljati, da se ne izpostavite nevarnosti električnega udara. Zato redno preverjajte priključni kabel, da ni poškodovan in da ne kaže znakov staranja (krhkost).283 DEENFRNLITESPTNOSVFIDAPLSKHU SL 0478 201 9914 E - SL Napravo prepeljite samo s polnilnim lijakom, nameščenim v skladu s predpisi. Nevarnost poškodb zaradi izpostavljenih nožev! Upoštevajte težo naprave, posebej če jo nagibate. Pri nalaganju uporabite ustrezne pripomočke za nakladanje (nakladalne rampe, dvigalne naprave). Na nakladalni površini zavarujte napravo z ustrezno dimenzioniranimi sredstvi za pritrjevanje (jermeni, vrvi itd.) na pritrdilnih točkah, ki so opisane v navodilih za uporabo. (Ö 12.3) Napravo vlecite ali potiskajte le s hitrostjo hoje. Ne uporabljajte vleke! Pri prevozu naprave upoštevajte veljavne krajevne predpise, zlasti glede varnosti pri natovarjanju in prevozu predmetov na tovornih površinah.

Zagotoviti morate, da z napravo delajo samo osebe, ki poznajo navodila za uporabo. Upoštevajte lokalne predpise za čase uporabe vrtnih naprav s pogonom na elektromotor oziroma motor z notranjim zgorevanjem. Pred uporabo naprave zamenjajte okvarjene ter obrabljene in poškodovane dele. Nečitljiva ali poškodovana obvestila o nevarnostih in opozorila na napravi morate zamenjati. Nadomestne nalepke in druge nadomestne dele najdete pri pooblaščenem prodajalcu izdelkov STIHL. Pred prvim zagonom je treba preveriti in zagotoviti naslednje: – ali je naprava v brezhibnem stanju. To pomeni, da so prekritja in zaščitne naprave na svojem mestu ter v brezhibnem stanju; – ali je priključitev na električno omrežje izvedena izključno na vtičnici, ki je vgrajena po predpisih; – ali je izolacija priključnega kabla in kabelskega podaljška, vtiča ter sklopke brezhibna; – ali je celotna naprava (ohišje elektromotorja, zaščitne priprave, pritrdilni elementi, noži, gred noža, rezalne plošče itd.) v dobrem stanju in nepoškodovana. – V napravi ni ostalo nič zdrobljenega materiala in polnilni lijak je prazen. – Vsi vijaki, matice in drugi pritrdilni elementi so na mestu oz. dobro priviti. Razrahljane vijake in matice pred začetkom uporabe zategnite (upoštevajte vrtilni moment). – S stikalom za predizbiro je bila prednastavljena vrsta zdrobljenega materiala (trd ali mehek material). Napravo uporabljajte samo na prostem in ne v bližini zidu ali drugega togega predmeta, da se izognete nevarnosti poškodbe in gmotne škode (omejen prostor za manevriranje, lom stekla, praske na avtomobilih itd.). Naprava mora biti stabilno postavljena na trdni in ravni podlagi. Naprave ne uporabljajte na tlakovani ali s peskom posuti površini, saj lahko izvržen ali zaradi zračnega toka dvignjen material povzroči telesne poškodbe. Pred vsakim vklopom poskrbite, da je naprava pravilno zaprta. (Ö 11.3) Seznanite se z delovanjem glavnega stikala, da boste lahko v sili reagirali hitro in pravilno. Zaščita pred škropljenjem v polnilnem lijaku mora prekrivati odprtino za polnjenje in biti nepoškodovana – pokvarjeno zaščito pred škropljenjem zamenjajte. Nevarnost telesnih poškodb! Uporabljajte le napravo, ki je sestavljena skladno s predpisi. Če na napravi manjkajo deli (na primer kolesa), niso več upoštevane predpisane varnostne razdalje, poleg tega lahko ima naprava zmanjšano stabilnost. Pred vklopom preglejte napravo, ali je brezhibna! Brezhibna naprava je takšna, ki je v celoti sestavljena, zlasti to pomeni: – Zgornji del lijaka je nameščen na spodnjem delu lijaka. – Polnilni lijak je nameščen na osnovni napravi, oba pritrdilna vijaka sta zategnjena z roko. – Obesa je v celoti nameščena. –Nameščeni sta obe kolesi. Nevarnost telesnih poškodb! Obrabljeni ali poškodovani deli (npr. topi noži) lahko vplivajo na varnost naprave in privedejo do telesnih poškodb uporabnika. Nevarnost telesnih poškodb! Nastavitev vrste zdrobljenega materiala določa smer vrtenja nožev. Če je nastavitev napačna, se lahko uporabnik resno poškoduje zaradi odboja zdrobljenega materiala.0478 201 9914 E - SL

– Vse zaščitne priprave (izmetalni jašek, zaščita pred škropljenjem) morajo biti nameščene in brezhibne. – Rezalna enota (rezalna plošča) je nameščena. – Vsi noži so pravilno nameščeni. Na napravo nameščenih stikalnih in varnostnih naprav ne smete odstraniti ali premostiti. Rezalno ploščo preglejte, ali je poškodovana in deformirana ter jo po potrebi zamenjajte.

Nikoli ne delajte, kadar so na območju nevarnosti živali ali druge osebe, zlasti otroci. Z napravo ne delajte v dežju, med nevihtami in še posebej ne, če obstaja možnost udara strele. Nevarnost nesreče se pri vlažni podlagi poveča zaradi zmanjšanega oprijema uporabnika. Delajte posebej previdno, da preprečite zdrs. Če je mogoče, se izogibajte uporabi naprave na vlažnih tleh. Napravo uporabljajte le pri dnevni svetlobi ali dobri umetni osvetlitvi. Zaradi varnosti mora biti ves čas obratovanja delovno območje čisto in pospravljeno. Predmete, ki bi lahko povzročili spotikanje, na primer kamne, veje, kable itd., odstranite oziroma postavite drugam. Površina, na kateri stoji uporabnik, ne sme biti višja od površine, na kateri je naprava. Zagon: Pred zagonom postavite napravo v stabilen položaj in jo postavite pokončno. Naprave nikoli ne smete zagnati v ležečem položaju. Napravo vklopite previdno in po navodilih v poglavju »Začetek uporabe naprave«. (Ö 10.5) Pri zagonu motorja z notranjim zgorevanjem oziroma vklopu elektromotorja ne smete stati pred izmetalno odprtino. V vrtnem drobilniku ob zagonu oziroma vklopu ne sme biti drobljenega materiala. Drobljeni material se lahko izvrže in vas poškoduje. Pri zagonu naprava ne sme biti nagnjena. Pogosto vklapljanje in izklapljanje v krajšem časovnem razmiku ni priporočljivo; še zlasti se poskusite izogniti »igranju« s stikalom za vklop- / izklop. Nevarnost pregrevanja elektromotorja. Zaradi nihanja napetosti, ki ga ob zagonu povzroča naprava, so lahko ob neugodnih razmerah v omrežju motene druge naprave, priključene na isti električni tokokrog. V tem primeru je treba primerno ukrepati (npr. priključitev na električni tokokrog, ki ni povezan s prizadeto napravo, delovanje naprave na električnem tokokrogu z nižjo impedanco). Uporaba: Če naprava obratuje, obraza ali drugih delov telesa ne držite nad polnilnim lijakom ali izmetalno odprtino. Z glavo in telesom se nikdar ne približujte odprtini za polnjenje. Z rokami, drugimi deli telesa ali oblačili nikdar ne segajte v polnilni lijak ali izmetalni jašek. Obstaja velika nevarnost poškodb oči, obraza, prstov, rok itd. Vedno pazite na ravnotežje in stabilno držo. Ne iztegujte se. Med obratovanjem ne posegajte v zaščito pred škropljenjem (ne odstranite, dvignite, zataknite ali poškodujte je). Uporabnik mora za polnjenje stati v opisanem delovnem območju uporabnika. Med celotnim postopkom drobljenja se zadržujte na delovnem področju, v nobenem primeru pa ne na območju izmeta. (Ö 8.4) Nevarnost telesnih poškodb! Med obratovanjem se lahko drobljeni material izvrže navzgor. Pride lahko do hudih telesnih poškodb obraza, oči in rok uporabnika. Zato nosite zaščitna očala in zaščitne rokavice(Ö 4.3) ter glavo držite stran od odprtine za polnjenje. Naprave nikdar ne prekucnite, medtem ko teče motor z notranjim zgorevanjem oziroma elektromotor. Če se naprava med obratovanjem prevrne, takoj izklopite elektromotor in izvlecite omrežni vtikač. Če med delom z napravo spremenite vrsto drobljenega materiala, izklopite napravo in počakajte, da se noži ustavijo. Nato nastavite stikalo za predizbiro na spremenjeno vrsto materiala (trd ali mehek material). Nevarnost telesnih poškodb! Rok ali nog nikoli ne približujte območjem nad in pod vrtečimi se deli oziroma jih ne postavljajte nanje.285 DEENFRNLITESPTNOSVFIDAPLSKHU SL 0478 201 9914 E - SL Po vklopu stikala za predizbiro med delovanjem je ponoven začetek uporabe mogoč šele po 6 sekundah. Pazite, da se v izmetalnem jašku ne nabira drobljeni material, saj lahko povzroči slabo drobljenje ali povratni izmet. Pri polnjenju vrtnega drobilnika predvsem pazite, da v drobilni prekat ne pridejo tujki, kot so kovinski deli, kamni, plastika, steklo itd., saj lahko napravo poškodujejo ali povzročijo povratne udarce iz polnilnega lijaka. Pri izteku vrtenja rezalnega orodja pazite, saj traja nekaj sekund, preden se popolnoma umiri. Izklopite elektromotor, izvlecite omrežni vtikač in počakajte, da se vsa vrteča se orodja ustavijo, – preden napravo zapustite oziroma ostane nenadzorovana, – preden napravo premestite, dvignete, prekucnete, potiskate ali vlečete, – preden odvijete pritrdilne vijake in odprete napravo, – preden napravo prevažate, – preden odstranite blokade ali očistite zamašitve na rezalni glavi, v polnilnem lijaku ali v izmetalnem kanalu, – preden izvedete dela na rezalni plošči, – preden napravo preizkusite, očistite ali preden na njej izvajate druga dela. Če pride v rezalno orodje tujek, če naprava začne oddajati nenavadne zvoke ali se začne nenavadno tresti, takoj izključite elektromotor in počakajte, da se naprava ustavi. Izvlecite omrežni vtikač, odstranite polnilni lijak in izvedite naslednje korake: – Preverite napravo, še posebej rezalno glavo (nož, rezalna plošča, sistem nožev, pritrdilni vijak za nož, pritrdilni obroč), ali je poškodovana, pred ponovnim vklopom in delom pa naj strokovnjak izvede potrebna popravila. – Preverite, ali so vsi deli rezalne glave dobro pritrjeni, po potrebi zategnite vijake (upoštevajte zatezne momente). – Poškodovane dele mora zamenjati ali popraviti strokovnjak, zamenjani deli morajo biti enake kakovosti.

4.7 Vzdrževanje in popravila

Pred začetkom vzdrževalnih del (čiščenje, popravilo itd.) in pred preverjanjem, ali je priključni kabel zavozlan ali poškodovan, napravo postavite na trdna, ravna tla, izklopite elektromotor in izvlecite omrežni vtikač. Pred vzdrževalnimi deli naj se naprava hladi približno 5 minut. Omrežni kabel sme popraviti ali zamenjati izključno pooblaščeni elektroinštalater. Pred vzdrževanjem rezalnega orodja bodite pozorni na to, da se rezalno orodje kljub zaporni napravi še vedno lahko vrti tudi če je električno napajanje izklopljeno. Če zaradi vzdrževanja odstranite sestavne dele ali zaščitne naprave, jih nemudoma skladno s predpisi znova namestite. Čiščenje: Celotno napravo po uporabi skrbno očistite. (Ö 11.1) Nikoli ne uporabite visokotlačnega čistilnika in naprave ne čistite pod tekočo vodo (na primer z vrtno cevjo). Ne uporabljajte agresivnih čistil. Ta lahko poškodujejo umetne mase in kovine, kar lahko vpliva na varno uporabo vaše naprave STIHL. Vzdrževalna dela: Izvajate lahko samo vzdrževalna dela, ki so opisana v teh navodilih za uporabo. Vsa druga vzdrževalna dela mora izvesti pooblaščeni prodajalec. Če nimate potrebnih znanj in pripomočkov, se vedno obrnite na pooblaščenega prodajalca. Družba STIHL priporoča, naj vzdrževalna dela in popravila izvajajo samo pooblaščeni prodajalci izdelkov STIHL. Pooblaščeni prodajalci izdelkov STIHL se redno šolajo in dobivajo tehnične informacije. Uporabljajte izključno orodje, dodatno opremo ali nadgradno opremo, ki jo je družba STIHL potrdila za to napravo, ali tehnično enake dele, saj v nasprotnem primeru obstaja nevarnost nesreč, pri katerih lahko pride do telesnih poškodb ali škode na napravi. Če imate vprašanja, se obrnite na pooblaščenega prodajalca. Nevarnost telesnih poškodb! Pri polnjenju vrtnega drobilnika z lesnimi ostanki lahko pride do povratnih sunkov. Zaradi izvrženega zdrobljenega materiala lahko pride do hudih telesnih poškodb uporabnika. Nosite zaščitne rokavice in zaščitna očala (Ö 4.3)! Nevarnost telesnih poškodb! Zaradi izvrženega zdrobljenega materiala in tujkov lahko pride do hudih telesnih poškodb uporabnika. Tujki naj bodo stran od naprave in takoj odstranite zamašitve.0478 201 9914 E - SL

Originalno orodje, dodatna oprema in nadomestni deli STIHL so optimalno prilagojeni na napravo in zahteve uporabnika. Originalne nadomestne dele STIHL boste prepoznali po številki nadomestnega dela STIHL, po napisu STIHL, po potrebi pa tudi po oznaki nadomestnega dela STIHL. Manjši deli imajo lahko tudi samo znak. Nalepke z opozorili in napotki naj bodo vedno čiste in čitljive. Namesto poškodovane ali izgubljene nalepke si morate pri pooblaščenem prodajalcu izdelkov STIHL priskrbeti nove originalne napise. Če poškodovani sestavni del zamenjate z novim, pazite, da so na novem delu enake nalepke. Dela na rezalni enoti izvajajte samo z zaščitnimi rokavicami (Ö 4.3) in nadvse pazljivo. Poskrbite, da so vse matice, čepi in vijaki, predvsem pa vijaki rezalne enote dobro priviti, tako da bo naprava v brezhibnem stanju. Redno pregledujte celotno napravo, še posebej pred shranjevanjem naprave, na primer pred daljšimi prekinitvami dela (zimski premor), ali če opazite obrabo in poškodbe. Obrabljene ali poškodovane dele iz varnostnih razlogov takoj zamenjajte, da bo naprava vedno v brezhibnem stanju.

4.8 Skladiščenje pri daljših prekinitvah

dela Preden napravo ustavite v zaprtem prostoru, počakajte 5 minut, da se ohladi. Zavarujte napravo pred dostopom nepooblaščenih oseb (npr. otrok). Pred skladiščenjem (na primer pred zimo) napravo temeljito očistite. Napravo shranite v brezhibnem stanju. Napravo na ravni površini spravite tako, da se ne more nenadzorovano premakniti. Vrtni drobilnik transportirajte samo z nameščenim polnilnim lijakom. Nevarnost poškodbe zaradi izpostavljenega noža!

Odpadne snovi lahko škodujejo ljudem, živalim in okolju in jih morate zato strokovno odstraniti. V centru za recikliranje ali pri svojem specializiranem trgovcu lahko izveste, kako se odpadne snovi strokovno odstrani. Družba STIHL priporoča pooblaščenega prodajalca izdelkov STIHL. Zagotovite strokovno odstranitev odslužene naprave. Pred odstranitvijo poskrbite, da bo naprava neuporabna. Da bi preprečili nesreče, odstranite napajalni oziroma priključni kabel z elektromotorja.

Pozor! Pred prvo uporabo preberite navodila za uporabo. Nevarnost telesnih poškodb! Druge osebe naj se ne zadržujejo na območju nevarnosti. Nevarnost telesnih poškodb! Vrteča se orodja! Rok in nog ne zadržujte v odprtinah, ko naprava deluje. Nevarnost telesnih poškodb! Pred deli na rezalnem orodju, pred vzdrževalnimi in čistilnimi deli, pred preizkušanjem, ali je priključni kabel zavozlan ali poškodovan, in preden zapustite napravo, izključite elektromotor in izvlecite električni kabel iz naprave. Nevarnost telesnih poškodb! Izvržene veje in zdrobljeni material lahko prebodejo roke ali prste. Nosite zaščito sluha. Nosite zaščitna očala. Nosite zaščitne rokavice.287 DEENFRNLITESPTNOSVFIDAPLSKHU SL 0478 201 9914 E - SL

7.1 Namestitev osi in koles

● Namestitev os kolesa (C) z nastavki (E), vijaki (F) in šestrobimi maticami (G) na obesi (D) in jih privijte z montažnim orodjem (T) (4 - 6Nm). ● Kolo (H) namestite na nameščeno os. ● Vstavite čep kolesa (J) in ga pritrdite z zatičem (K). Ne delajte v dežju oziroma v vlažnem okolju. Nevarnost telesnih poškodb! Poteka zaključni tek rezalnega orodja. Počakajte, da se rezalno orodje ustavi. Nevarnost telesnih poškodb! Ne stopajte na napravo. Nevarnost telesnih poškodb! Z rokami, drugimi deli telesa ali oblačili nikdar ne segajte v polnilni lijak ali izmetalni jašek. Nevarnost poškodb! Drobljeni material vstavljajte le na levi strani. Nevarnost telesnih poškodb! Pri predhodni izbiri trdega materiala vstavite zdrobljeni material na levi strani. Upoštevajte navodila za uporabo. Nevarnost telesnih poškodb! Nevarnost povratnega udarca zdrobljenega materiala. Druge osebe naj se ne zadržujejo na območju nevarnosti. Najmanjša razdalja 15 m. Predhodna izbira trdega materiala za drobljenje odrezkov dreves in živih mej ter močnih in razvejanih lesnih ostankov. Predizbira mehkega materiala za drobljenje organskih rastlinskih ostankov, kot so sadni in zelenjavni odpadki, cvetlični razrez, listje itd. Po vklopu stikala za predizbiro med delovanjem je ponoven začetek uporabe mogoč šele po 6 sekundah.

uporabo Preprečujte okvare na napravi! Da preprečite škodo na napravi, morate natančno upoštevati vse zatezne momente v poglavju »Priprava naprave na uporabo«. Posta vka Opis Kosov 30478 201 9914 E - SL

7.2 Namestitev podvozja in

izmetalnega jaška 1 Namestitev podaljška izmeta ● Osnovno napravo (A) položite na približno 15–20 cm visok kos lesa, kot kaže slika. ● Podaljšek izmeta (N) s kavlji (1) od zadaj obesite v odprtine (2) na osnovni napravi (A) in obrnite navzdol, tako da je sprednji del osnovne naprave natančno vstavljen v odprtino na podaljšku izmeta. ● Vijake (R) privijte v svod kavlja (1) (1 - 2Nm). 2 Montaža podvozja ● Podvozje z obema obesama (3) potisnite do konca v odprtini na osnovni napravi (4). ● Obeso s krivino (5) potisnite v odprtino podaljška izmeta (6). ● Vijake (L) vstavite v odprtine na obesah (7) in privijte (3 - 4Nm). 3 Namestitev letve ● Namestite letev (O) in privijte vijake (Q) (1 - 2Nm). ● Napravo postavite pokonci. 4 Namestitev izmetalne lopute ● Vpnite izmetalno loputo (M) in vtisnite sornike (P) (po potrebi uporabite plastično kladivo). Pri vpetju pazite, da rebra (8) levo in desno na notranji strani izmetalne lopute natančno sedejo v vodilni upor podaljška izmeta (9).

7.3 Izmetalno loputo odprite in

zaprite Odprite izmetalno loputo: ● Za drobljenje odprite izmetalno loputo (1) navzgor in zapiralno zanko (2) zaskočite v podaljšek izmeta. Zaprite izmetalno loputo: ● Za transport ali za prihranek prostora pri skladiščenju zanko za zapiranje (2) rahlo dvignite in izmetalno loputo (1) obrnite navzdol.

7.4 Namestitev zgornjega dela

predelavo? Vrtni drobilnik GHE 355 je primeren za predelavo tako mehkega kot tudi trdega materiala. Mehek material: rastlinski ostanki, na primer odpadki sadja in zelenjave, cvetlični razrez, listje itd. Trd material: ostanki obrezovanja dreves in žive meje ter debeli in razvejani lesni ostanki. Krivina obes (5) mora ležati natančno v odprtinah podaljška izmeta (6).

Lijak lahko vgradi samo strokovni prodajalec s posebnim orodjem. Družba STIHL priporoča pooblaščenega prodajalca izdelkov STIHL.

Ostanki obrezovanja dreves in žive meje naj bodo sveži, saj je sekljanje tako učinkovitejše kot pri izsušenem ali namočenem zdrobljenem materialu. Obdelava suhega zdrobljenega materiala poveča nevarnost povratnega izmeta. Zaradi povratnega izmeta vejevja lahko pride do hudih telesnih poškodb uporabnika. Nevarnost telesnih poškodb! Pri drobljenju trdega materiala upoštevajte pravilno nastavitev za drobljeni material na napravi (Ö 10.7). Nastavitev vrste zdrobljenega materiala določa smer vrtenja nožev. Če je nastavitev napačna, se lahko uporabnik resno poškoduje zaradi odboja zdrobljenega materiala.289 DEENFRNLITESPTNOSVFIDAPLSKHU SL 0478 201 9914 E - SL

8.2 Kakšen material ni primeren za

predelavo? Kamni, steklo, kovinski deli (žice, žeblji ...) ali plastični deli ne smejo priti v vrtni drobilnik. Osnovno pravilo: Materiali, ki ne sodijo v kompost, prav tako ne sodijo v vrtni drobilnik.

8.3 Največji dovoljeni premer veje

Največji dovoljeni premer veje GHE 355: 35 mm GHE 375: 40 mm Najboljša zmogljivost drobljenja je dosežena s sveže obrezanimi drevesi in živimi mejami.

8.4 Delovno območje upravljavca

Upravljavec mora biti zaradi varnosti ves čas obratovanja v delovnem območju (siva površina). Da boste varni pred izvrženim drobljenim materialom, stojte ob strani vrtnega drobilnika in ne neposredno za njim (sivo označena površina A).

8.5 Pravilno polnjenje vrtnega

Po vklopu vrtnega drobilnika se v prikazu (1) pojavijo naslednji simboli za drobljeni material: ostanki obrezovanja dreves in žive meje ter debeli in razvejani lesni ostanki. rastlinski ostanki, na primer odpadki sadja in zelenjave, cvetlični razrez, listje itd.

8.7 Pravilna obremenitev naprave

Elektromotor oziroma motor z notranjim zgorevanjem vrtnega drobilnika obremenite le toliko, da se hitrost vrtenja bistveno ne zmanjša. Vrtni drobilnik vedno polnite enakomerno in neprekinjeno. Če se hitrost vrtenja motorja med delom z vrtnim drobilnikom zmanjša, prenehajte z nadaljnjim polnjenjem in tako razbremenite elektromotor oziroma motor z notranjim zgorevanjem.

8.8 Zaščita proti preobremenitvi

Če pri delu pride do preobremenitve elektromotorja, vgrajena zaščita proti preobremenitvi samodejno izklopi elektromotor. Po približno 10 minutah ohlajanja lahko vrtni drobilnik spet zaženete. Vzroki za pogosto sprožanje zaščite proti preobremenitvi so lahko naslednji: – Neustrezen priključni kabel (Ö 10.1) – Preobremenitev omrežja – Naprava je preobremenjena zaradi prevelikih količin zdrobljenega materiala ali topih nožev Pozor! Pri hkratnem vstavljanju več tankih vej ne sme vsota premerov posameznih vej presegati največjega premera veje.

Nevarnost telesnih poškodb! Poševno ležeče rezalno orodje dopušča možnost povratnega izmeta lesnih ostankov! Zaradi povratnega izmeta lesnih ostankov lahko pride do hudih telesnih poškodb uporabnika. Za preprečitev poškodb zaradi povratnih udarcev morate vrtni drobilnik pravilno polniti. Če vrtni drobilnik polnite z zadnje strani (to pomeni , da je uporabnik na delovnem območju (Ö 8.4)), naj bodo lesni ostanki nastavljeni rahlo poševno in usmerjeni skladno s simbolom (1) na levi steni lijaka proti rezalnemu orodju. Pri polnjenju upoštevajte največji predpisani premer vej. Močno razvejano vejevje oklestite in odstranite stranske poganjke. Velika odprtina za polnjenje je namenjena izključno lažjemu vstavljanju močno razvejanih lesnih ostankov. Pravi simbol se v prikazu pojavi samo pri delujočem elektromotorju. Zato pred preverjanjem prikaza vklopite vrtni drobilnik. (Ö 10.5)

8.9 Če je rezalna enota vrtnega

drobilnika blokirana Če rezalna enota vrtnega drobilnika med drobljenjem zablokira, takoj izključite elektromotor in izvlecite omrežni kabel. Potem odstranite polnilni lijak in odpravite vzrok motnje.

9.1 Zapora proti ponovnemu zagonu

elektromotorja Napravo je mogoče zagnati le s stikalom, ne pa tudi z vključitvijo priključnega kabla v vtičnico.

9.2 Varnostna zapora

Elektromotor oziroma rezalno orodje lahko zaženete le, če je polnilni lijak pravilno zaprt. Če med delovanjem odvijete desni pritrdilni vijak (gledano s sprednje strani naprave), se elektromotor in rezalno orodje po nekaj sekundah samodejno ustavita.

9.3 Zavora izteka elektromotorja

Zavora izteka elektromotorja ob izklopu skrajša čas izteka motorja in nožev na nekaj sekund.

9.4 Zaščitni pokrovi

Vrtni drobilnik je opremljen z zaščitnimi pokrovi na polnilnem in izmetnem območju. Sem spadajo polnilni lijak z zgornjim delom lijaka in zaščito pred škropljenjem, podaljšek izmeta in izmetalna loputa. Zaščitni pokrovi pri sekljanju zagotavljajo varno razdaljo od sekljalnih nožev. ● Elektromotor vključujte samo tako, kot je opisano v navodilih. (Ö 10.5)

10.1 Električna priključitev vrtnega

drobilnika Omrežna napetost in delovna napetost se morata ujemati (glejte tipsko tablico). Omrežni kabel mora biti pravilno zavarovan. (Ö 17.) Kot priključni kabel je dovoljeno uporabiti samo kabel, ki ni lažji od kabla z gumijastim plaščem H07 RN-F DIN/VDE 0282. Vtične povezave morajo biti zaščitene pred škropljenjem vode. Neustrezni kabelski podaljški povzročajo izgubo moči in lahko privedejo do poškodbe elektromotorja. Presek omrežnega kabla mora znašati najmanj 3x1,5 mm² pri dolžini do 25 m oz. 3x2,5mm² pri dolžini do 50 m. Spoji vtičnic in vtičev priključnega kabla morajo biti iz gume ali prevlečeni z gumo in ustrezati standardu DIN/VDE 0620. Ta naprava je namenjena za delovanje z električnim omrežjem s sistemsko impedanco Z max na odjemni točki (hišni priključek), ki znaša največ 0,435 ohma (pri 50 Hz). Uporabnik mora zagotoviti, da bo naprava priključena izključno na napajalno električno omrežje, ki izpolnjuje te zahteve. Po potrebi lahko dobite informacije o sistemski impedanci pri krajevnem elektrodistribucijskem podjetju.

10. Začetek uporabe naprave

Nevarnost telesnih poškodb! Pred uporabo vrtnega drobilnika skrbno preberite poglavje »Za vašo varnost« (Ö 4.) in upoštevajte vsa varnostna navodila. Nevarnost telesnih poškodb! Upoštevajte vsa varnostna navodila v poglavju »Opozorilo – Nevarnost zaradi električne napetosti« (Ö 4.2). Vrtni drobilniki v izvedbi za Veliko Britanijo imajo priključni kabel dolžine10m. Vanj je vgrajena vtična varovalka. Več informacij o priključitvi na električno omrežje lahko dobite pri svojem elektroinštalaterju. Pri izbiranju omrežnega kabla upoštevajte vse točke poglavja »Električna priključitev naprave« (Ö 10.1).

10.4 Zaščita proti izvleku kabla

Med delom zaščita proti izvleku kabla preprečuje, da bi se priključni kabel nehote izvlekel in tako na napravi povzročil poškodbe omrežnega priključka. Priključni kabel mora biti zato napeljan skozi zaščito proti izvleku kabla. Obešanje kabla na zaščito proti izvleku kabla: ● Priključite omrežni kabel. (Ö 10.2) ● Priključni kabel (1) oblikujte v zanko in jo napeljite skozi odprtino (2). ● Zanko zavihajte čez kavelj (3) in jo zategnite. Snemanje kabla z zaščite proti izvleku kabla: ● Zanko omrežnega kabla sprostite s kavlja (3). ● Zanko priključnega kabla (1) izvlecite iz odprtine (2). ● Omrežni kabel po potrebi odklopite. (Ö 10.3)

Vrtna drobilnika GHE 355 in GHE 375 sta primerna za predelavo tako mehkega kot tudi trdega materiala. Z obračanjem stikala za predizbiro nastavite način drobljenja. Preverjanje nastavitve: ● Vklopite vrtni drobilnik. (Ö 10.5) V prikazu (1) se pojavi simbol za trenutno nastavljeni obdelovani drobljeni material. (Ö 8.6) Spreminjanje nastavitve: ● Izklopite vrtni drobilnik in počakajte, da se rezalna glava ustavi. (Ö 10.6) ● Stikalo za predizbiro (2) obrnite za 180°. ● Znova vklopite vrtni drobilnik. (Ö 10.5) V prikazu (1) se pojavi simbol za trenutno nastavljeni obdelovani drobljeni material. (Ö 8.6) Omrežni kabel ločite samo tako, da potegnete za spoj vtiča in vtičnice. Ne vlecite kabla. Če med uporabo vrtnega drobilnika prekinete dovod električne energije, ga lahko znova vključite šele po 12 sekundah zakasnitve.

V napravi ne sme biti drobljenega materiala, saj lahko ob vklopu pride do izmeta. Zaporna naprava rezalne plošče mora biti vedno pomaknjena do konca. (Ö 11.6) Če je stikalo za predizbiro v navpičnem položaju (osrednji položaj), vrtnega drobilnika ni mogoče vklopiti. Elektromotor izklopite šele, ko v napravi ni več zdrobljenega materiala. V nasprotnem primeru lahko ob ponovnem vklopu pride do blokade rezalne plošče. Nevarnost telesnih poškodb! Po ustavitvi elektromotorja pazite, saj preteče nekaj sekund, preden se delovno orodje popolnoma ustavi.

Če med delovanjem vrtnega drobilnika ali po izklopu vrtnega drobilnika med časom naknadnega vrtenja elektromotorja (elektromotor še ne miruje) pritisnete stikalo za predizbiro, lahko vrtni drobilnik zaradi varnosti znova vklopite šele po 6 sekundah zakasnitve. (Ö 10.5) Šele po vklopu vrtnega drobilnika se v prikazu pojavi pravi simbol za obdelovani drobljeni material. Nevarnost telesnih poškodb! Nastavitev vrste zdrobljenega materiala določa smer vrtenja nožev. Če je nastavitev napačna, se lahko uporabnik resno poškoduje zaradi odboja zdrobljenega materiala. 140478 201 9914 E - SL

● Vrtni drobilnik postavite na ravno in trdno podlago. ● Uporabite zaščitne rokavice, zaščitna očala in zaščito sluha. (Ö 4.3) ● Odprite izmetalno loputo. (Ö 7.3) ● Omrežni kabel priklopite na vrtni drobilnik. (Ö 10.2) ● Vklopite vrtni drobilnik. (Ö 10.5) ● Počakajte, da vrtni drobilnik doseže najvišje število vrtljajev (vrtljaji prostega teka). ● Preverite, ali se obdelovani zdrobljeni material (trdi ali mehki material) ujema s simbolom v prikazu. (Ö 8.6) ●Če se prikaz ne ujema, spremenite nastavitev. (Ö 10.7) ● Vrtni drobilnik pravilno napolnite z materialom za drobljenje. (Ö 8.5) ● Izklopite vrtni drobilnik. (Ö 10.6)

11.1 Čiščenje naprave

Vzdrževalni interval: Po vsaki uporabi Po vsaki uporabi napravo temeljito očistite. Skrbno ravnanje ščiti napravo pred okvarami in podaljšuje njeno življenjsko dobo. Curka vode nikoli ne usmerite v dele motorja elektromotorja oziroma motorja z notranjim zgorevanjem, tesnila, ležajna mesta in električne dele, kot so stikala. To ima lahko za posledico draga popravila. Če umazanije in drugih ostankov ne morete odstraniti z vodo, ščetko, vlažno krpo ali leseno palico, podjetje STIHL priporoča uporabo posebnega čistila (na primer posebno čistilo STIHL). Ne uporabljajte agresivnih čistil. Redno čistite rezalne plošče. Napravo lahko čistite samo v prikazanem položaju. ● Odstranite polnilni lijak. (Ö 11.4) Z dovoda hladnega zraka (sesalnih rež) na ohišju elektromotorja odstranite umazanijo in tako omogočite zadostno hlajenje elektromotorja.

11.2 Servisni intervali

Svetujemo vam, da specializirani trgovec enkrat letno opravi servis vašega vrtnega drobilnika. Družba STIHL priporoča pooblaščenega prodajalca izdelkov STIHL. Nevarnost telesnih poškodb! Če z nastavitvijo za mehek material sekljate trd material, lahko pride do močnega povratnega udarca. Zaradi izvrženega zdrobljenega materiala lahko pride do hudih telesnih poškodb uporabnika.

Nevarnost telesnih poškodb! Pred vzdrževalnimi deli in čiščenjem ter zlasti pred deli na rezalni glavi obvezno snemite omrežni kabel, s čimer preprečite nenameren vklop elektromotorja. Nevarnost telesnih poškodb! Delajte le z zaščitnimi rokavicami. (Ö 4.3) Nikoli se ne dotikajte nožev, dokler se ne ustavijo popolnoma. Če nimate potrebnih znanj ali pripomočkov, se vedno obrnite na pooblaščenega prodajalca. Družba STIHL priporoča, da vzdrževalna dela in popravila izvajajo samo pooblaščeni prodajalci izdelkov STIHL. Družba STIHL priporoča, da uporabljate originalne nadomestne dele STIHL.

11.3 Namestitev polnilnega lijaka

● Polnilni lijak (1) obesite na pritrdilne kavlje osnovne naprave (2) in ga nagnite naprej. ● Privijte in pritegnite pritrdilne vijake (3).

11.4 Odstranjevanje polnilnega

Vzdrževalni interval: pred vsako uporabo komplet nožev (sestavljen iz rezalne plošče, nožev za drobljenje, varnostne podložke, pritrdilnega obroča in vijaka) glede obrabe, razpok ali drugih poškodb in če je dobro pritrjena.

11.6 Odstranjevanje kompleta

nožev 1 Pritrditev rezalne plošče ● Odstranite polnilni lijak. (Ö 11.4) ● Rezalno ploščo (1) zavrtite v prikazani položaj in pomaknite zaporno napravo (2) do konca navzgor. 2 Odstranitev kompleta nožev ● Vijak (3) zrahljajte z montažnim orodjem (T) in ga do konca odvijte. ● Odstranite vijak (3), varnostno podložko (4) in pritrdilni obroč (5). 3 Odstranitev krilatih nožev ● Odstranite krilati nož (6), krilati nož (7) in krilati nož (8). 4 Odstranitev rezalne plošče ● Zaporno napravo (2) prestavite v prvotni položaj. ● Dvignite rezalno ploščo(1).

11.7 Namestitev kompleta nožev

1 Namestitev rezalne plošče ● Rezalno ploščo (1) nataknite na sistem nožev. Pri tem pazite na zareze na sistemu nožev. 2 Pritrditev kompleta nožev ● Rezalno ploščo (1) zavrtite v prikazani položaj in pomaknite zaporno napravo (2) do konca navzgor. 3 Natikanje krilatega noža ● Nataknite krilati nož (4), krilati nož (5) in krilati nož (6). Nevarnost telesnih poškodb! Delajte le z zaščitnimi rokavicami! (Ö 4.3) Preden začnete nameščati polnilni lijak, se prepričajte, da je rezalna glava blokirana z zaporno napravo. Po montaži preverite, ali je polnilni lijak pravilno obešen v pritrdilni kavelj. Nevarnost telesnih poškodb! Preden odvijete pritrdilne vijake, izvlecite omrežni vtič. Delajte le z zaščitnimi rokavicami! (Ö 4.3)

Nevarnost telesnih poškodb! Delajte le z zaščitnimi rokavicami! (Ö 4.3) Nikoli se ne dotikajte nožev, dokler se ne ustavijo popolnoma.

Nevarnost telesnih poškodb! Delajte le z zaščitnimi rokavicami! (Ö 4.3) Preden namestite komplet nožev, preverite, ali so rezalna plošča in vsi noži za drobljenje brezhibni in na njih ni zarez, razpok ali nalomljenih mest. Preden namestite komplet nožev s sistemom nožev na napravo, očistite rezalno ploščo in nože za drobljenje. Rezalna plošča, vključno s sekljalnim nožem in tremi krilatimi noži, je opremljena z zarezanim sistemom nožev. Tako celotne rezalne glave ni mogoče napačno montirati, saj lahko nože na sistem namestite le, če so v pravilnem položaju. Številke (3) na notranji strani krilatega noža označujejo vrstni red namestitve. 190478 201 9914 E - SL

● Odstranite komplet nožev. (Ö 11.6) Kot ostrenja: Kot ostrenja vseh nožev za drobljenje je 30°. Navodila za ostrenje nožev za drobljenje: Nože za drobljenje je treba naostriti upoštevajoč naslednja navodila: ● Nože pri brušenju hladite, na primer z vodo. Ne sme se pojaviti modro obarvanje, saj se s tem zmanjša trajnost ostrenja rezila. ● Nož nabrusite enakomerno, da se izognete vibracijam zaradi neuravnoteženosti. ● Pred vgradnjo se prepričajte, da noži niso poškodovani: Če so na njih vdrtine ali razpoke ali če so dosežene meje obrabe, jih je treba zamenjati. ● Rezila na nožih naostrite upoštevajoč podatke o stalnem kotu brušenja. ● Nože naostrite proti rezilu. Nože je treba obrniti oziroma zamenjati, preden dosežejo navedeno mejo obrabe. Družba STIHL priporoča pooblaščenega prodajalca izdelkov STIHL. Postopek merjenja in navedena vrednost sta enaka za vse tri krilate nože.

Na krilatih nožih lahko pride zaradi neenakomerne obremenitve ostrih robov do nesimetrične obrabe. Postopek merjenja in navedena vrednost sta enaka za oba trgalna noža. Na trgalnih nožih lahko pride zaradi neenakomerne obremenitve ostrih robov do nesimetrične obrabe. Priporočamo, da brušenje vseh nožev za drobljenje opravi izključno specializirani trgovec. Topi in nepravilno nabrušeni noži (napačen kot ostrenja, neuravnoteženost zaradi neenakomerno nabrušenih nožev itd.) povečujejo tveganje za povratni izmet. Zaradi izvrženega zdrobljenega materiala lahko pride do hudih telesnih poškodb uporabnika. Poleg tega se lahko poslabša tudi delovanje vrtnega drobilnika (uvlek drobljenega materiala, stabilnost rezil itd.).295 DEENFRNLITESPTNOSVFIDAPLSKHU SL 0478 201 9914 E - SL

11.10 Elektromotor in kolesa

Elektromotor ne potrebuje vzdrževanja. Ležaji koles ne potrebujejo vzdrževanja.

11.11 Shranjevanje in prezimovanje

Napravo shranjujte v suhem in zaprtem prostoru s čim manj prahu. Zagotovite, da bo naprava shranjena zunaj dosega otrok. Napravo shranjujte samo v brezhibnem stanju. Trdno privijte vse matice, čepe in vijake, zamenjajte nečitljiva opozorila o nevarnostih in napotke na napravi, preverite celoten stroj glede obrabe ali poškodb. Obrabljene ali poškodovane dele zamenjajte. Morebitne motnje na napravi je treba odpraviti pred skladiščenjem. Kadar naprava dalj časa ne obratuje (čez zimo), upoštevajte naslednja navodila: ● Skrbno očistite vse zunanje dele naprave. ● Vse premične dele dobro naoljite oz. namastite.

12.1 Vlečenje ali potiskanje

vrtnega drobilnika ● Vrtni drobilnik primite za zgornji del lijaka (1) in ga nagnite nazaj. ● Nato lahko vrtni drobilnik počasi (korakoma) vlečete ali potiskate.

12.2 Dviganje ali nošenje vrtnega

drobilnika ● 1. oseba: Vrtni drobilnik primite za ročaja na zgornjem delu lijaka (1). ● 2. oseba: Vrtni drobilnik primite za letev podaljška izmeta (2). ● Hkrati dvignite vrtni drobilnik.

12.3 Prenos vrtnega drobilnika

na tovorno površino ● Napravo zavarujte z ustreznimi pritrdili pred zdrsom. Vrvi oziroma pasove pritrdite na obeso (1) ali polnilni lijak (2). Pomembni napotki za vzdrževanje in negovanje za skupino izdelkov Električni vrtni drobilnik (STIHL GHE) Za telesne poškodbe in materialno škodo, ki je nastala zaradi neupoštevanja navodil za uporabo, še posebej glede varnosti, upravljanja in vzdrževanja, ali zaradi uporabe nedovoljenih dodatnih ali rezervnih delov, družba STIHL ne prevzema nobene odgovornosti. Obvezno upoštevajte naslednja pomembna navodila za preprečevanje škode in čezmerne obrabe svoje naprave STIHL:

Nekateri deli naprav STIHL so tudi pri uporabi, ki je skladna s predpisi, podvrženi normalni obrabi ter jih je zato glede na način in čas uporabe treba pravočasno zamenjati. To so na primer: –Noži – Rezalna plošča

2. Upoštevanje določil v teh navodilih

za uporabo Uporaba, vzdrževanje in shranjevanje naprave STIHL mora potekati tako skrbno, kot je opisano v teh navodilih za uporabo.

Nevarnost telesnih poškodb! Pred transportom skrbno preberite in upoštevajte poglavje »Za vašo varnost«, zlasti poglavje »Transport naprave«. (Ö 4.4) Vrtni drobilnik transportirajte samo z nameščenim lijakom. Preden dvignete napravo, si preberite in upoštevajte navedene teže v poglavju »Tehnični podatki«. (Ö 17.) Za dviganje in nošenje sta vedno potrebni najmanj 2 osebi. Nosite primerno zaščitno opremo, ki v celoti pokriva podlahti in trup.

13. Zmanjšanje obrabe in

Za vso škodo, ki nastane zaradi neupoštevanja varnostnih navodil ter navodil za uporabo in vzdrževanje, je odgovoren uporabnik. To še zlasti velja za: – premalo dimenzioniran kabel (prerez), –napačno električno priključitev (napetost), – spremembe na izdelku, ki jih podjetje STIHL ni odobrilo, – uporabo orodja in opreme, ki sta za napravo neustrezna, neprimerna ali slabe kakovosti, – uporabo izdelka v nasprotju s predpisi, – uporabo izdelka na športnih ali tekmovalnih prireditvah, –posledično škodo, nastalo zaradi nadaljnje uporabe izdelka s poškodovanimi deli.

Redno je treba izvajati vsa v razdelku »Vzdrževanje« navedena dela. Če uporabnik teh vzdrževalnih del ne more izvajati sam, naj jih izvede pooblaščeni prodajalec. Družba STIHL priporoča, naj vzdrževalna dela in popravila izvajajo samo pooblaščeni prodajalci izdelkov STIHL. Pooblaščeni prodajalci izdelkov STIHL se redno šolajo in dobivajo tehnične informacije. Če dela niso pravilno izvedena, lahko pride do okvar, za katere je odgovoren uporabnik. V to skupino spadajo med drugim: – škoda na elektromotorju zaradi nezadostnega čiščenja dovoda hladnega zraka (sesalne reže, hladilna rebra, ventilator), – korozijska in druga posledična škoda, nastala zaradi nepravilnega skladiščenja, – škoda na napravi zaradi uporabe nadomestnih delov slabše kakovosti, – škoda, ki je nastala zaradi nepravočasnega ali nezadostnega vzdrževanja oziroma zaradi vzdrževalnih del in popravil, ki niso bila opravljena v delavnicah specializiranih trgovcev. Celotna rezalna plošča

Komplet trgalnih nožev

Zdrobljeni material ne sodi v smeti. Treba ga je kompostirati. Embalaža, naprava in oprema so narejeni iz materialov, ki se lahko reciklirajo, in jih je treba temu primerno odstraniti. Ločeno, okolju prijazno odlaganje ostankov materiala spodbuja reciklažo vrednih materialov. Zato napravo po izteku življenjske dobe dostavite centru za zbiranje in predelavo surovin. Nepravilno odstranjevanje lahko škoduje zdravju in onesnažuje okolje.

Pred odstranitvijo poskrbite, da bo naprava neuporabna. Odstranite predvsem omrežni kabel oziroma priključni kabel elektromotorja. Nevarnost poškodb zaradi nožev! Tudi odsluženih vrtnih drobilnikov nikoli ne puščajte brez nadzora. Zagotovite, da so naprava in noži shranjeni zunaj dosega otrok.

16.1 Izjava EU o skladnosti za vrtna

drobilnika STIHL GHE 355.0, GHE 375.0 STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Avstrija

14. Običajni nadomestni deli

DEENFRNLITESPTNOSVFIDAPLSKHU SL 0478 201 9914 E - SL na lastno odgovornost izjavlja, da naprava – vrsta naprave: električni vrtni drobilnik – tovarniška znamka: STIHL – tip: GHE 355.0, GHE 375.0 – poraba moči za GHE 355.0: 2500 W – poraba moči za GHE 355.0 (GB/CH): 2000 W – poraba moči za GHE 375.0: 3000 W – serijska identifikacija: 6011 ustreza zadevnim določbam Direktiv 2000/14/EC, 2006/42/EC, 2014/30/EU in 2011/65/EU ter da je bila razvita in izdelana skladno z različicami naslednjih standardov, veljavnimi na datum proizvodnje: EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 in za – GHE 355.0: EN 50434 – GHE 375.0: EN ISO 12100 s sklicevanjem na EN 50434. Pri ugotavljanju izmerjene in zagotovljene ravni zvočne moči smo ravnali skladno s Prilogo V k Direktivi 2000/14/EC. – Izmerjena raven zvočne moči: 97,4 dB(A) – Zagotovljena raven zvočne moči: 100 dB(A) Tehnično dokumentacijo hrani podjetje STIHL Tirol GmbH. Leto izdelave in številka stroja sta navedeni na vrtnem drobilniku. Langkampfen, 01.02.2022 STIHL Tirol GmbH

Matthias Fleischer, vodja raziskav in razvoja pooblaščeni predstavnik: Sven Zimmermann, glavni vodja oddelka za kakovost

17. Tehnični podatki

GHE 355.0 / GHE 375.0: Serijska oznaka 6011 Frekvenca 50 Hz Razred zaščite I Vrsta zaščite zaščiteno pred škropljenjem (IPX4) Način uporabe P40 40 s trajajoča obremenitev 60 s prostega teka Pogon rezalne glave trajen Meritev po 2000/14/EC/S.I. 2001/1701: Zagotovljena raven zvočne moči L WAd 100 dB(A) Negotovost K

*Pozor! Pri omrežni varovalki z napetostjo manj kot 16 A se lahko ob zagonu ali večji obremenitvi naprave pogosto sproži varovalka.

REACH je uredba ES za registracijo, ocenjevanje in odobritev kemikalij. Za informacije o izpolnitvi uredbe ES REACH št. 1907/2006 glejte spletno mesto www.stihl.com/reach. Motnja: Elektromotor se ne zažene Možni vzroki: –Zaščita elektromotorja je aktivirana – Ni omrežne napetosti –Priključni kabel, vtič, vtičnica ali stikalo je pokvarjeno – Varovalka vtiča za Veliko Britanijo je poškodovana (velja samo za naprave, izdelane za Veliko Britanijo) – Polnilni lijak ni pravilno zaprt – izključeno je varnostno stikalo (varnostna zapora) – Blokirana je rezalna plošča – Zaporna naprava ni bila prestavljena v prvotni položaj Rešitev: – Ohladite napravo (Ö 8.8), (Ö 10.7) – Preverite omrežni kabel in varovalko # (Ö 10.1) – Preverite oziroma zamenjajte kabel, vtič, vtičnico oziroma stikalo (elektroinštalater) # (Ö 10.1) – Zamenjajte varovalko # (Ö 10.1) – Pravilno zaprite in privijte polnilni lijak (Ö 11.3) – Odstranite polnilni lijak in iz ohišja odstranite ostanke sekljanja (Pozor: izvlecite omrežni kabel) (Ö 11.4) – Zaporno napravo prestavite v prvotni položaj (Ö 11.7) Motnja: Zmanjšana zmogljivost sekljanja Možni vzroki: – Topi noži – Napačno nabrušeni noži – Predolg omrežni kabel – Zvita rezalna plošča Rešitev: – Zamenjajte ali nabrusite nože za drobljenje # (Ö 11.9), (Ö 11.8) – Pravilno naostrite nož # (Ö 11.9) – Uporabite krajši omrežni kabel (Ö 10.1) – Preglejte rezalno ploščo # Motnja: Lesnih ostankov ne potegne v napravo Možni vzroki: – Napačna smer vrtenja rezalne plošče – Topi ali napačno naostreni noži Rešitev: – Spremenite smer vrtenja rezalne plošče (Ö 10.7) – Naostrite kombinirani nož, pri čemer natančno upoštevajte kot ostrenja # (Ö 11.9) Motnja: Namestite polnilnega lijaka ni mogoča Možni vzroki: – Zaporna naprava ni bila prestavljena v prvotni položaj Rešitev: – Zaporno napravo prestavite v prvotni položaj (Ö 11.7) GHE 375.0: Motor, vrsta Elektromotor (~3) Proizvajalec ATB Tip BSRF 0,75/2-C Napetost 400 V~ Poraba moči 3000 W Varovalka* 10 A Največji dovoljeni premer veje 40 mm Nazivno število vrtljajev elektromotorja 2810 /min Meritev po EN 50434: Raven zvočnega tlaka na delovnem mestu L

# Po potrebi obiščite pooblaščenega prodajalca; podjetje STIHL priporoča pooblaščenega prodajalca izdelkov STIHL.299 DEENFRNLITESPTNOSVFIDAPLSKHU SL 0478 201 9914 E - SL

19.1 Potrditev predaje

19.2 Potrditev servisa

Pri vzdrževalnih delih ta navodila za uporabo dajte pooblaščenemu prodajalcu izdelkov STIHL. Ta bo na vnaprej natisnjenih poljih potrdil izvedbo servisnih del.

19. Načrt servisiranja

Servis izveden dne Datum naslednjega servisa 240478 201 9914 E - SL
