KASUTUSJUHEND GHE 355 STIHL

Austatud klient! Meil on hea meel, et otsustasite STIHLi kasuks. Me töötame välja ja valmistame oma tooteid tippkvaliteedis vastavalt klientide vajadustele. Nii tekivad ka äärmuslikul koormamisel kõrge töökindlusega tooted. STIHL tähendab tippkvaliteeti ka teeninduses. Meie esindused tagavad kompetentse nõustamise, instrueerimise ja ulatusliku tehnilise toe. Me täname Teid usalduse eest ja soovime Teile oma STIHLi toote meeldivat kasutamist. Dr Nikolas Stihl

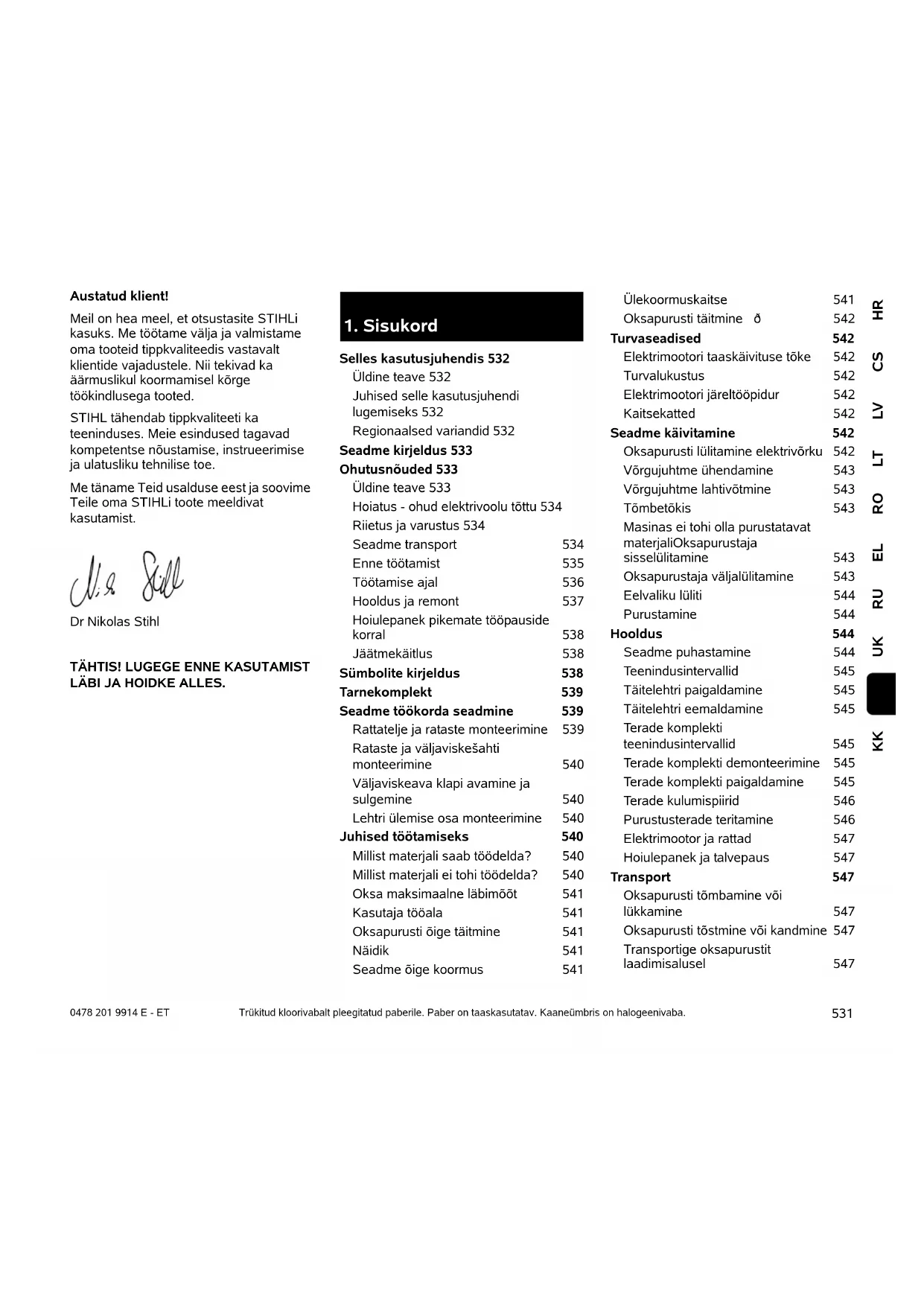

Selles kasutusjuhendis 532 Üldine teave 532 Juhised selle kasutusjuhendi lugemiseks 532 Regionaalsed variandid 532 Seadme kirjeldus 533 Ohutusnõuded 533 Üldine teave 533 Hoiatus - ohud elektrivoolu tõttu 534 Riietus ja varustus 534 Seadme transport 534 Enne töötamist 535 Töötamise ajal 536 Hooldus ja remont 537 Hoiulepanek pikemate tööpauside korral 538 Jäätmekäitlus 538 Sümbolite kirjeldus 538 Tarnekomplekt 539 Seadme töökorda seadmine 539 Rattatelje ja rataste monteerimine 539 Rataste ja väljaviskešahti monteerimine 540 Väljaviskeava klapi avamine ja sulgemine 540 Lehtri ülemise osa monteerimine 540 Juhised töötamiseks 540 Millist materjali saab töödelda? 540 Millist materjali ei tohi töödelda? 540 Oksa maksimaalne läbimõõt 541 Kasutaja tööala 541 Oksapurusti õige täitmine 541 Näidik 541 Seadme õige koormus 541 Ülekoormuskaitse 541 Oksapurusti täitmine ð 542 Turvaseadised 542 Elektrimootori taaskäivituse tõke 542 Turvalukustus 542 Elektrimootori järeltööpidur 542 Kaitsekatted 542 Seadme käivitamine 542 Oksapurusti lülitamine elektrivõrku 542 Võrgujuhtme ühendamine 543 Võrgujuhtme lahtivõtmine 543 Tõmbetõkis 543 Masinas ei tohi olla purustatavat materjaliOksapurustaja sisselülitamine 543 Oksapurustaja väljalülitamine 543 Eelvaliku lüliti 544 Purustamine 544 Hooldus 544 Seadme puhastamine 544 Teenindusintervallid 545 Täitelehtri paigaldamine 545 Täitelehtri eemaldamine 545 Terade komplekti teenindusintervallid 545 Terade komplekti demonteerimine 545 Terade komplekti paigaldamine 545 Terade kulumispiirid 546 Purustusterade teritamine 546 Elektrimootor ja rattad 547 Hoiulepanek ja talvepaus 547 Transport 547 Oksapurusti tõmbamine või lükkamine 547 Oksapurusti tõstmine või kandmine 547 Transportige oksapurustit laadimisalusel 5470478 201 9914 E - ET

See kasutusjuhend on tootjapoolne originaalkasutusjuhend EL direktiivi mõistes2006/42/EC. Ettevõte STIHL arendab pidevalt oma tootevalikut, seepärast jätame endale õiguse muuta tarnekomplektide kuju, tehnikat ja varustust. Sellest tulenevalt ei ole selle brošüüri andmete ja jooniste alusel õigust esitada nõudeid. Selles kasutusjuhendis on võib-olla kirjeldatud ka mudeleid, mis igas riigis saadaval ei ole. See kasutusjuhend on autoriõigusega kaitstud. Kõik õigused kaitstud, eelkõige õigus paljundamisele, tõlkimisele ja elektrooniliste süsteemidega töötlemisele.

2.2 Juhised selle kasutusjuhendi

lugemiseks Pildid ja tekstid kirjeldavad kindlaid käsitsemissamme. Selles kasutusjuhendis selgitatakse kõiki seadmel paiknevaid piltsümboleid. Vaatesuund Vaatesuund vasaku ja parema kasutamisel kasutusjuhendis: kasutaja seisab seadme taga (tööasend). Viide peatükile Lisaselgitusteks viitavad nooled vastavale peatükile ja alapeatükile. Siin on näide, kuidas viidatakse peatükile (Ö 4.) Tekstilõikude märgistamine Kirjeldatud juhised võivad olla märgistatud nii, nagu on kujutatud alljärgnevates näidetes. Käsitsusvõtted, mis nõuavad kasutaja sekkumist: ● keerake polt (1) kruvikeeraja abil välja, vajutage hooba (2) ... Üldised loendid: – toote kasutamine spordiüritustel või võistlustel Eriti tähtsad tekstid Eriti tähtsad tekstilõigud on kasutusjuhendis eraldi esile tõstmiseks tähistatud allpool kirjeldatud sümbolitega. Tekstid koos pildiviidetega Seadme kasutamist selgitavad pildid leiate kasutusjuhendi algusest. Kaamerasümbol on pildilehekülgedel olevate piltide sidumiseks vastava tekstiosaga kasutusjuhendis.

2.3 Regionaalsed variandid

STIHL tarnib seadmeid olenevalt tarneriigist erinevate pistikute ja lülititega. Piltidel on seadmed kujutatud europistikutega, teistsuguste pistikutega seadmete elektrivõrku ühendamine toimub sarnasel viisil. Kulumise minimeerimine ja kahjude vältimine 547 Tavalised varuosad 548 Keskkonnakaitse 548 Jäätmekäitlus 548 vastavusdeklaratsioon 548 EU vastavusdeklaratsioon Oksapurusti STIHL GHE 355.0, GHE 375.0 548 Tehnilised andmed 549 REACH 550 Tõrkeotsing 550 Teenindusplaan 551 Üleandmise kinnitus 551 Teeninduse kinnitus 551

2. Selles kasutusjuhendis

Oht! Õnnetuste ja raskete kehavigastuste oht. Nõutakse või keelatakse teatud kindlat käitumisviisi. Hoiatus! Inimeste vigastamise oht! Teatud käitumine väldib võimalikke või tõenäolisi vigastusi. Ettevaatust! Kergeid vigastusi või materiaalset kahju saab teatud käitumisviisiga vältida. Märkus Info seadme paremaks kasutamiseks ja võimalike käsitsusvigade vältimiseks.

Seadmega töötamisel tuleb kindlasti järgida õnnetuse ennetamise eeskirju. Enne esmast kasutuselevõttu tuleb kogu kasutusjuhend tähelepanelikult läbi lugeda. Hoidke kasutusjuhend hilisemaks kasutamiseks hoolikalt alles. Need ettevaatusabinõud on teie turvalisuseks hädavajalikud, kuid see loend ei ole lõplik. Kasutage seadet arukalt ja vastutustundlikult ning mõelge sellele, et seadme kasutaja on vastutav teiste inimestega juhtuvate õnnetuste ja neile tekitatud varalise kahju eest. Tutvuge seadme käsitsemise komponentide ja kasutamisega. Seadet tohivad kasutada ainult isikud, kes on kasutusjuhendi läbi lugenud ja oskavad seadet kasutada. Enne esmast kasutuselevõttu peab kasutaja püüdma hankida asjatundlikku ja praktilist juhendust. Müüja või mõni teine asjatundja peab kasutajale selgitama, kuidas seadet ohutult kasutada. Juhendamise ajal tuleb kasutajale selgitada, et seadmega töötamisel on vaja olla äärmiselt hoolikas ja keskendunud. Ka selle seadme nõuetekohasel kasutamisel säilivad alati teatud jääkriskid. Seadet koos kõigi lisaseadmetega tohib anda või laenata ainult neile isikutele, kes on saanud kasutamiseks vajalikud juhised või tunnevad juba seda mudelit ja selle kasutamist. Kasutusjuhend kuulub seadme juurde ja see tuleb alati koos seadmega edasi anda. Veenduge, et kasutaja on füüsiliselt, sensoorselt ja vaimselt võimeline seadet käitama ja sellega töötama. Kui kasutaja on füüsiliselt, sensoorselt või vaimselt piiratud, võib kasutaja sellega töötada ainult järelevalve all või vastutava isiku juhendamisel. Veenduge, et kasutaja oleks täisealine või saanud järelevalve all väljaõppe mingil kutsealal siseriiklike eeskirjade kohaselt. Kasutage seadet vaid siis, kui olete välja puhanud ning heas füüsilises ja vaimses seisundis. Kui teie tervis pole korras, peaksite oma arstilt küsima, kas tohite seadmega töötada. Pärast alkoholi, narkootikumide või reaktsioonikiirust vähendavate ravimite tarvitamist ei tohi seadmega töötada. Seade on mõeldud kasutamiseks koduses majapidamises. Tähelepanu - õnnetusoht! STIHLi oksapurustid on välja töötatud oksamaterjali ja taimejäänuste peenestamiseks. Seadme kasutamine muul otstarbel on keelatud ja võib olla ohtlik või seadet kahjustada. Oksapurustit on keelatud kasutada (mittetäielik loetelu): – teiste materjalide (nt klaasi, metalli) purustamiseks; – töödeks, mida selles kasutusjuhendis pole kirjeldatud; – toiduainete tootmiseks (nt jää purustamiseks, kääritussegude tegemiseks). Turvalisuse kaalutlustel on keelatud igasugune seadme muutmine (erand on STIHLi lubatud tarvikute ja lisaseadmete nõuetekohane paigaldamine) – see muudab garantii kehtetuks. Teavet lubatud lisatarvikute kohta saate oma STIHLi müügiesindusest. Eriti on keelatud igasugune seadme muutmine, mis muudab sisepõlemismootori või elektrimootori võimsust või pöörlemiskiirust. Seadmega ei tohi transportida esemeid, loomi ega inimesi, eriti lapsi.

1 Põhiseade 2 Lehtri alumine osa 3 Käepide 4 Lehtri ülemine osa 5 Kinnituspoldid 6 Väljaviskešaht 7 Torujalg 8 Ratas 9 Lüliti 10 Tõmbetõkis 11 Võrgupistik GHE 355 12 Võrgupistik GHE 375 13 Andmesilt masina numbriga

Eluohtlik lämbumise tõttu! Lapsed võivad pakendiga mängides lämbuda. Ärge lubage lapsi pakendi lähedusse.0478 201 9914 E - ET

Seadme kasutamisel haljasaladel, parkides, spordiväljakutel, tänavate ääres ning põllu- ja metsamajanduslikes ettevõtetes tuleb olla eriti ettevaatlik. Laske seade lahti ainult siis, kui see seisab tasasel pinnal ega saa veerema hakata.

4.2 Hoiatus - ohud elektrivoolu tõttu

Võtke seade kasutusse ainult siis, kui võrgujuhe on lahti keritud. Kaablitrumlit kasutades peab see enne kasutamist olema alati täielikult maha keritud. Ärge kunagi kasutage kahjustunud pikendusjuhet. Asendage defektne juhe uuega ja ärge püüdke ise pikendusjuhet parandada. Kui võrgujuhe või pikendusjuhe saab töö käigus kahjustada, ühendage võrgujuhe või pikendusjuhe kohe vooluvõrgust lahti. Ärge kunagi puutuge kahjustatud võrgujuhet või kahjustatud pikendusjuhet. Seadet ei tohi kasutada, kui juhtmed on vigastatud või kulunud. Eriti oluline on kontrollida, et võrgujuhtmel poleks vigastusi ega vananemise märke. Elektrijuhtmete hooldus- ja parandustöid tohivad teha ainult erialase väljaõppega spetsialistid. Elektrilöögi oht! Ärge ühendage kahjustunud juhet vooluvõrku. Puutuge kahjustunud juhet alles pärast selle vooluvõrgust eemaldamist. Lõikedetaile (terasid) puutuge alles siis, kui seade on vooluvõrgust lahti ühendatud. Jälgige, et kasutatavad võrguühendusjuhtmed oleks piisavalt kaitstud. Ärge töötage seadmega vihmasaju ajal ega märjas ümbruses. Välitingimustes kasutage eranditult niiskuskindlaid pikendusjuhtmeid, mis on seadmega kasutamiseks sobilikud (Ö 10.). Eemaldage ühendusjuhe pistikust ja pistikupesast kinni hoides, mitte ühendusjuhtmest tõmmates. Ärge jätke seadet kaitsmatult vihma kätte. Kui seade ühendatakse elektrigeneraatoriga, siis tuleb arvestada, et voolutugevuse kõikumine võib tekitada kahju. Ühendage seade ainult sellisesse vooluvõrku, mis on kaitstud maksimaalselt 30 mA suuruse voolukõikumise kaitseseadisega. Lähemat teavet annab elektrik.

4.3 Riietus ja varustus

Töötamise ajal tuleb alati kanda kinniseid, sügava mustriga jalatseid. Ärge kunagi töötage paljajalu ega näiteks sandaalides. Kandke töö ajal ja eriti ka hooldustööde ning seadme transportimise ajal alati nahast kaitsekindaid, millel on suletud mansett. Töötamise ajal kandke alati kaitseprille ja kõrvaklappe. Kandke neid kogu töötamise vältel. Kandke seadmega töötamisel praktilist ja liibuvat riietust, nt kombinesooni, mitte töömantlit. Seadmega töötamisel ei tohi kanda salli, lipsu, ehteid, rippuvaid nööre või paelu ega muid lohvakaid riideid. Töötamise ajal ja kõigil seadet puudutavatel töödel peavad pikad juuksed olema kinni pandud ja ohutuse mõttes ka kaetud (rätiku või mütsiga).

4.4 Seadme transport

Töötage alati kaitsekinnastega (Ö 4.3), et vältida vigastusi teravate ja kuumade masinaosadega. Ärge transportige töötava elektrimootoriga seadet. Enne transportimist lülitage elektrimootor välja, oodake, kuni tera jääb seisma, ja eemaldage pistik vooluvõrgust. Transportige seadet ainult jahtunud elektrimootoriga. Transportige seadet ainult koos nõuetekohaselt monteeritud täitelehtriga. Vigastusoht teravate lõiketerade tõttu! Tähelepanu! Elektrilöögi oht! Eriti tähtsad on elektriohutuse seisukohalt võrgujuhe, võrgupistik, sisse- /väljalülitamise lüliti ja ühendusjuhe. Kahjustatud juhtmeid, ühendusi ega pistikuid ning nõuetele mittevastavaid ühendusjuhtmeid ei tohi kasutada, et mitte seada end elektrilöögi ohtu. Seetõttu kontrollige regulaarselt ühendusjuhet, et sel ei oleks kahjustuse või vananemise (rabeduse) märke.535 UKET 0478 201 9914 E - ET

Arvestage seadme raskusega, eriti seadme ümberkukkumisel. Kasutage seadme pealelaadimisel sobivaid abivahendeid (rampe, tõsteseadmeid). Kinnitage seade laadimispinnale piisava hulga kinnitusvahenditega (rihmad, köied jne) selles kasutusjuhendis näidatud kinnituskohtadest. (Ö 12.3) Tõmmake või lükake seadet ainult kõndimise kiirusel. Ärge vedage slepis! Seadme transportimisel järgige kohalikke eeskirju, eelkõige neid, mis puudutavad laadimisalustele paigutatud seadmete ja esemete transportimist.

Tuleb tagada, et seadmega töötavad vaid isikud, kes kasutusjuhendit tunnevad. Järgige sisepõlemis- või elektrimootoriga töötavate aiatööriistade kasutamisel kommunaaleeskirjades lubatud tööaegu. Enne seadme kasutamist tuleb kõik kulunud ja defektsed osad välja vahetada. Asendage seadmel olevad loetamatuks muutunud või kahjustatud ohu- ja hoiatussildid uutega. Teile lähimas STIHLi müügiesinduses on saadaval varukleepsud ja kõik muud varuosad. Enne kasutuselevõtmist tuleb kontrollida ja tagada järgmist: – Seade on töökindlas seisukorras. See tähendab, et kõik katted ja kaitseseadised asuvad oma kohal ja on laitmatus seisukorras; – Elektritoide toimub nõuetekohaselt paigaldatud pistikupesast. – Ühendus- ja pikendusjuhtme, pistiku ja liitmiku isolatsioon on laitmatus seisukorras. – Kogu seade (elektrimootori korpus, kaitseseadised, kinnitused, terad, teravõllid, lõiketerad jne) pole kulunud ega kahjustatud. – Seadmes ei ole purustatud materjali ja täitelehter on tühi. – Kõik kruvid, mutrid ja kinnituselemendid on olemas ning korralikult kinni. Keerake lahtised kruvid ja mutrid enne kasutuselevõttu üle (jälgige pöördemomenti). – Eelvaliku lülitit kasutati purustatud materjali tüübi (kõva või pehme materjal) eelseadistamiseks. Kasutage seadet ainult vabas õhus ja mitte seina ääres ega jäikade esemete ligiduses, et vähendada vigastusohtu ja kahju lähedalasuvatele esemetele (puuduvad kõrvalepõikevõimalused kasutajale, akende purunemine, kriimud auto peal jne). Seade peab olema paigutatud seisukindlalt tasasele ja kindlale aluspinnale. Ärge kasutage seadet tänavasillutisel või kruusaga kaetud pinnal, kuna seadmest välja paiskuv või üles keerlev materjal võib põhjustada vigastusi. Enne igakordset kasutuselevõttu tuleb kindlaks teha, kas seade on ettenähtud viisil suletud. (Ö 11.3) Tutvuge sisse-/väljalülitamise lülitiga, et saaksite hädaolukorras kiiresti ja õigesti reageerida. Täitelehtri pritsmekaitse peab täiteava katma ja olema terve, kahjustatud pritsmekaitse vahetage välja. Vigastusoht! Kasutage seadet ainult nõuetekohaselt monteerituna. Kui seadmel puuduvad mingid osad (nt rattad), ei peeta nõuetekohastest ohutusvahemaadest enam kinni ning sellega võib väheneda seadme seisukindlus. Enne kasutuselevõttu veenduge vaatluse teel, et seade on nõuetekohases töökorras. Nõuetekohases töökorras on seade siis, kui see on täielikult monteeritud, mis tähendab järgmist: – lehtri ülemine osa on paigaldatud lehtri alumisele osale; – täitelehter on monteeritud seadme külge ja mõlemad kinnituspoldid on käsitsi kinni keeratud; – rattajalg on komplekteeritult külge monteeritud; – mõlemad rattad on monteeritud; – kõik kaitseseadised (väljaviskešaht, pritsmekaitse jne) on olemas ja töökorras; – lõikeinstrument (lõiketera) on monteeritud; Vigastusoht! Kulunud või kahjustatud osad (nt nürid terad) võivad mõjutada seadme ohutust ja põhjustada kasutajale vigastusi. Vigasusoht! Purustatud materjali tüübi seadistus määrab terade pöörlemissuuna. Vale seadistuse korral võib kasutaja tagasi põrkuva purustatud materjal tõttu saada tõsiseid vigastusi.0478 201 9914 E - ET

– kõik terad on nõuetekohaselt monteeritud. Seadmele paigaldatud lülitus- ja kaitseseadiseid ei tohi eemaldada ega mittetoimivaks muuta. Kontrollige vaatluse teel, et lõiketera poleks kahjustatud või väändunud, ning vajadusel vahetage see välja.

Ärge töötage seadmega, kui ohupiirkonnas on loomi või inimesi (eriti lapsi). Ärge töötage seadmega vihma ja äikese ajal ning eriti siis, kui valitseb pikselöögioht. Märjal pinnal suureneb õnnetuste oht (oksapurusti halvem seisukindlus). Tuleb töötada eriti ettevaatlikult, et vältida libisemahakkamist. Võimalusel vältige seadme kasutamist märjal pinnal. Töötage vaid päevavalges või hea tehisvalgustusega. Tööala peab kogu töötamise aja vältel olema puhas ja korras. Eemaldage kõik komistusohu allikad, nt kivid, oksad, juhtmed jne. Aluspind, millel seadmega töötaja seisab, ei tohi olla kõrgem seadme aluspinnast. Käivitamine Enne käivitamist asetage seade tasasele pinnale püstisesse asendisse. Seadet ei tohi mingil juhul kasutada pikaliasendis. Lülitage seade ettevaatlikult sisse, järgides juhiseid peatükis „Seadme kasutuselevõtt”. (Ö 10.5) Sisepõlemismootori käivitamisel või elektrimootori sisselülitamisel ärge seiske väljaviskeava ees. Oksapurustis ei tohi käivitamise või sisselülitamise ajal olla purustatavat materjali. Purustatav materjal võib välja paiskuda ja vigastusi tekitada. Käivitamisel ei tohi seadet kallutada. Vältige seadme sagedast sisselülitamist lühikese aja jooksul, eriti sisse-/väljalülitamise lülitiga „mängimist”. Elektrimootori ülekuumenemise oht! Selle seadme hoo ülesvõtmisel tekkinud pingekõikumised võivad ebasoodsate võrgutingimuste korral häirida teisi samasse vooluringi ühendatud seadmeid. Sellisel juhul tuleb kasutada sobivaid abinõusid (nt lülitada seade teise vooluringi kui muud seadmed, kasutada seadet madalama näivtakistusega vooluringis). Töötamine Seadme töötamise ajal ärge hoidke nägu või muid kehaosi täitelehtri kohal ega väljaviskeava ees. Hoidke pea ja keha alati täiteavast võimalikult kaugel. Ärge kunagi toppige käsi, muid kehaosi ega riideid täitelehtrisse või väljaviskešahti. Silmade, näo, sõrmede, käte jne vigastusoht. Hoolitsege alati oma tasakaalu ja kindla jalgealuse eest. Ärge upitage end ettepoole. Pritsmekaitset ei tohi töötamise ajal liigutada (nt eemaldada, üles tõsta, kinnitada, vigastada). Kasutaja peab seadme täitmiseks seisma seadme operaatorile ettenähtud tööalas. Viibige kogu töö vältel alati tööalas ja mitte mingil juhul väljaviskealas. (Ö 8.4) Vigastusoht! Purustatav materjal võib töötamise ajal tagasi üles paiskuda. Kasutaja võib saada tõsiseid vigastusi näole, silmadele ja kätele. Seetõttu kandke kaitseprille ja kaitsekindaid (Ö 4.3) ning hoidke enda pea täiteavast eemal. Ärge kunagi seadet sisepõlemis- või elektrimootori töötamise ajal kallutage. Kui seade kukub töötamise ajal ümber, lülitage elektrimootor kohe välja ja eemaldage pistik vooluvõrgust. Kui vahetate seadmega töötamise ajal purustatava materjali tüüpi, lülitage seade välja ja oodake, kuni terad seiskuvad. Seejärel seadke eelvaliku lüliti muudetud materjalitüübile (kõva materjal või pehme materjal). Kui töö ajal rakendatakse eelvaliku lülitit, on kasutuselevõtt võimalik alles 6 sekundi möödudes. Jälgige, et peenestatud materjal ei koguneks väljaviskešahti, kuna see võib põhjustada halvemat peenestust või tagasilööke. Oksapurusti täitmisel peab eriti jälgima, et purustuskambrisse ei sattuks võõrkehi, nagu metallosad, kivid, plastmaterjal, Vigastusoht! Ärge pange käsi ega jalgu kunagi pöörlevate detailide peale, alla või juurde. Vigastuse oht! Oksapurusti täitmisel oksamaterjaliga võib esineda materjali tagasipaiskumist. Kasutaja võib saada tõsiseid vigastusi tagasilööva purustatud materjali tõttu. Kandke kaitsekindaid ja kaitseprille (Ö 4.3)!537 UKET 0478 201 9914 E - ET

klaas jne, kuna need võivad põhjustada kahjustusi ning tagasilööke täitelehtri kaudu. Arvestage sellega, et lõikeinstrument töötab pärast väljalülitamist täieliku seismajäämiseni veel mõned sekundid. Lülitage elektrimootor välja, eemaldage pistik vooluvõrgust ja oodake, kuni kõik pöörlevad tööriistad on seisma jäänud järgmistel juhtudel: – enne seadme juurest lahkumist või selle järelevalveta jätmist; – enne kui seadet nihutate, tõstate, kannate, kallutate, lükkate või tõmbate; – enne, kui kinnituspoldid lõdvendate ja seadme avate; – enne seadme transportimist; – enne kinnikiilumise või ummistuste kõrvaldamist lõikeüksusest, täitelehtrist või väljaviskekanalist; – enne töid lõiketeral; – enne seadme kontrollimist, puhastamist või selle juures muude tööde tegemist. Kui lõiketerade vahele satuvad võõrkehad, kui seadmest kostab ebaharilikku müra või see vibreerib ebatavaliselt, lülitage elektrimootor kohe välja ja oodake, kuni seade seiskub. Eemaldage pistik vooluvõrgust, eemaldage täitelehter ja tegutsege järgmiselt. – Kontrollige, ega seade, eriti selle lõikeinstrument (tera, teraketas, tera alus, tera polt, kinnitusrõngas) pole kahjustada saanud, ning laske enne seadme uuesti käivitamist ja sellega töötamist spetsialistil vajalikud remonttööd teha. – Kontrollige, et kõik lõikeinstrumendi osad on kindlalt paigas, vajadusel pingutage kinnituskruvid üle (jälgige pingutusmomente). – Laske kahjustatud osad spetsialistil välja vahetada või parandada. Parandatud osad peavad olema samaväärse kvaliteediga.

4.7 Hooldus ja remont

Enne hooldustööde alustamist (puhastamine, remont jne) ning enne võrgujuhtme kontrollimist, et see poleks keerdus ega vigastatud, asetage seade kindlale, tasasele pinnale, lülitage elektrimootor välja ning eemaldage pistik vooluvõrgust. Laske seadmel enne kõiki hooldustöid u 5 minutit jahtuda. Võrgujuhet võib parandada või välja vahetada eranditult ainult volitatud elektrik. Pidage enne lõikeinstrumendi hooldust meeles, et lõikeinstrument võib lukustusseadisest hoolimata edasi pöörelda ka siis, kui elektertoide on välja lülitatud. Kui hooldustööde ajaks eemaldati detaile või kaitseseadiseid, siis tuleb need kohe nõuetekohaselt tagasi panna. Puhastamine Pärast kasutamist puhastage kogu seadet hoolikalt. (Ö 11.1) Ärge kasutage kunagi survepesurit ega peske seadet voolava vee all (nt aiavoolikuga). Ärge kasutage agressiivseid puhastusvahendeid. Sellised puhastusvahendid võivad kahjustada plast- ja metallosi ning vähendada STIHLi seadme töökindlust. Hooldustööd Teostada tohib vaid selles kasutusjuhendis kirjeldatud hooldustöid, kõik muud tööd laske teha müügiesinduses. Kui teil puuduvad vajalikud teadmised ja abivahendid, pöörduge alati müügiesindusse. STIHL soovitab lasta hooldustöid ja remonti teha ainult STIHLi müügiesinduses. STIHLi müügiesinduste töötajaid koolitatakse regulaarselt ja nende käsutuses on tehniline teave. Kasutage ainult tööriistu, tarvikuid ja lisaseadmeid, mille on STIHL selle seadme jaoks lubanud, või tehniliselt samaväärseid osi, muidu võib tekkida inimeste vigastamise või seadme kahjustamise oht. Küsimuste korral pöörduge müügiesindusse. STIHLi originaaltööriistad, -tarvikud ja - varuosad on oma omadustelt optimaalselt seadme ning kasutaja nõudmistega kooskõlastatud. STIHLi originaalvaruosi võib ära tunda STIHLi varuosanumbri järgi, kirjast STIHL ning vajaduse korral ka STIHLi varuosamärgistusest. Väikestel detailidel võib olla ka ainult märgistus. Vigastusoht! Kasutaja võib saada tõsiseid vigastusi tagasilööva purustatud materjali ja võõrkehade tõttu. Hoidke võõrkehad seadmest eemal ja eemaldage ummistused koheselt.0478 201 9914 E - ET

Hoidke hoiatuste ja juhistega kleepsud alati puhtad ning loetavad. Kahjustatud või kaduma läinud kleepsud tuleb asendada uute originaalsiltidega STIHLi müügiesindusest. Kui mõni detail asendatakse uuega, jälgige, et uus osa saaks samasuguse kleepsu. Lõiketerade juures tehke töid ainult paksude kaitsekinnastega (Ö 4.3) ja äärmiselt ettevaatlikult. Et seade oleks turvaliselt töökorras, hoolitsege selle eest, et kõik mutrid, poldid ja kruvid, eriti kõik lõiketerade kruvid oleksid korralikult kinni. Kontrollige kogu seadet regulaarselt, eriti aga seadme seismapanemisel enne pikemat tööpausi (talv), et ei esineks kulumist ja kahjustusi. Vahetage kulunud või kahjustatud osad ohutustehnilistel põhjustel kohe välja, et seade oleks alati ohutu ja töökorras.

4.8 Hoiulepanek pikemate tööpauside

korral Laske seadmel u 5 minutit jahtuda, enne kui te selle kinnisesse ruumi paigutate. Tagage, et seade oleks kaitstud volitamata kasutuse eest (nt lapsed). Seade tuleb enne hoiulepanekut (nt talvepausi) põhjalikult puhastada. Hoidke seadet töökorras. Hoiustage seadet tasasel pinnal, nii et see ei saaks veerema hakata. Hoidke oksapurustit hoiukohas ainult koos monteeritud täitelehtriga. Teradega vigastamise oht!

Jäätmed võivad inimesi, loomi ja keskkonda kahjustada ning seetõttu tuleb need korrektselt suunata jäätmekäitlusse. Pöörduge oma jäätmekäitluskeskuse poole või oma müügiesindusse, et teada saada, kuidas jäätmeid nõuetekohaselt käidelda. STIHL soovitab ettevõtte STIHL müügiesindust. Tagage, et oma aja ära töötanud seade antakse nõuetekohaselt vastavasse jäätmekäitlusse. Tehke seade enne jäätmekäitlusse andmist kasutuskõlbmatuks. Õnnetuste vältimiseks eemaldage kindlasti võrgujuhe või elektrimootori ühendusjuhe.

5. Sümbolite kirjeldus

Tähelepanu! Enne kasutuselevõttu lugege kasutusjuhendit. Vigastusoht! Hoidke kolmandad isikud ohutsoonist eemal. Vigastusoht! Pöörlevad tööriistad! Ärge pange käsi ega jalgu töötava seadme avadesse! Vigastusoht! Enne lõikeinstrumendi kallal tööde alustamist, enne hooldus- ja puhastustöid, enne kontrollimist, ega ühendusjuhe keerdus või katki pole, ning enne seadme juurest lahkumist lülitage elektrimootor välja ja eemaldage võrgujuhe seadme küljest. Vigastusoht! Tagasilükatud oksad ja purustatav materjal võivad käed või sõrmed läbi torgata. Kandke kuulmiskaitset. Kandke kaitseprille. Kandke kaitsekindaid. Ärge töötage seadmega vihmas ega märjas ümbruses.539 UKET 0478 201 9914 E - ET

monteerimine ● Kinnitage rattatelg (C) rattapiiretega (E), poltidega (F) ja kuuskantmutritega (G) rattajala (D) külge ja kinnitage paigaldamistööriistaga (T) (4 - 6Nm). ● Lükake ratas (H) monteeritud rattateljele. ● Lükake rattakork (J) sisse ja kinnitage kinnitustihvti (K) sisselöömisega. ● Pange rattakate (I) peale. ● Korrake toimingut teisel küljel. Vigastusoht! Lõikeinstrumendi tera pöörleb pärast väljalülitamist edasi. Oodake, kuni lõiketööriist on täielikult seisma jäänud. Vigastusoht! Ärge ronige seadme peale. Vigastusoht! Ärge kunagi toppige käsi, muid kehaosi ega riideid täitelehtrisse või väljaviskešahti. Vigastusoht! Asetage purustatav materjal ainult vasakule poole. Vigastusoht! Kui valite eelnevalt kõva materjali, sisestage purustatav materjal vasakult poolt. Järgige kasutusjuhendit. Vigastusoht! Purustatava materjali tagasilöögi oht. Hoidke kolmandad isikud ohutsoonist eemal. Miinimumkaugus on 15 m. Valige eelnevalt puu- ja hekilõikmete ning tugeva ja hargnenud oksamaterjali purustamiseks Kõva materjal. Valige eelnevalt orgaaniliste taimejäätmete, nagu puu- ja köögiviljajäätmed, lilleõied, lehed jne, peenestamiseks Pehme materjal. Kui töö ajal rakendatakse eelvaliku lülitit, on kasutuselevõtt võimalik alles 6 sekundi möödudes.

Nr Nimetus Tk A Põhiseade koos lehtri alumise osaga 1 B Lehtri ülemine osa 1 C Rattatelg 1 D Rattajalg 1 E Rattapiire 2 F Polt M6 x 55 2 G Kuuskantmutter 2 H Ratas 2 I Rattakate 2 J Rattakork 2 K Kinnitustihvt 2 L Lõikekruvi P6 x 50 2 M Väljaviskeava luuk 1 N Väljaviskeava pikendus 1

seadmine Vältige masina kahjustamist! Seadmekahjustuste vältimiseks tuleb kõikidest järgnevas peatükis „Seadme töökorda seadmine” antud pöördemomentidest kinni pidada. Nr Nimetus Tk 30478 201 9914 E - ET

7.2 Rataste ja väljaviskešahti

monteerimine 1 Väljaviskepikenduse monteerimine ● Asetage põhiseade (A) joonisel kujutatud viisil u 15–20 cm kõrgusele puupakule. ● Riputage väljaviskepikendus (N) haagiga (1) tagantpoolt avadesse (2), mis asuvad põhiseadmel (A), ja pöörake seda nii palju allapoole, et põhiseadme esiosa kinnituks täpselt väljaviskepikenduse avasse. ● Keerake poldid (R) konksude (1) sisse (1 - 2Nm). 2 Rattaraami paigaldamine ● Lükake rattaraam koos mõlema rattajalaga (3) kuni põhiseadme juhikute piireteni (4). ● Vajutage rattajalg koos loogaga (5) väljaviskeava pikendusel asuvasse avasse (6). ● Pistke poldid (L) läbi avade rattajalgades (7) ja keerake kinni (3 - 4Nm). 3 Liistu monteerimine ● Asetage liist (O) peale ja keerake poldid (Q) sisse (1 - 2Nm). ● Seadme ülespanek. 4 Väljaviskeklapi monteerimine ● Asetage väljaviskeklapp (M) kohale ja suruge poldid (P) sisse (vajadusel kasutage selleks plasthaamrit). Paigaldamisel jälgige, et väljaviskeklapi vasakul ja paremal siseküljel asuvad ribid (8) asuksid täpselt väljaviskepikenduse (9) juhtsoones.

7.3 Väljaviskeava klapi avamine

ja sulgemine Väljaviskeava klapi avamine: ● Materjali töötlemiseks avage väljaviskeava klapp (1) suunaga üles ja laske kinnituslapatsil (2) kinnituda väljaviskepikenduse sisse. Väljaviskeava luugi sulgemine: ● Seadme transportimiseks või ruumi säästvaks hoiustamiseks kergitage pisut kinnituslapatsit (2) ja lükake väljaviskeava klapp (1) eest ära alla.

7.4 Lehtri ülemise osa

monteerimine ● Asetage lehtri ülemine osa (B) lehtri alumisele osale (1). ● Keerake pritsmekaitse (2) üles, nagu joonisel kujutatud, ja hoidke kinni. ● Keerake kruvid (S) sisse.

8.1 Millist materjali saab töödelda?

Oksapurustiga GHE 355 saab töödelda nii pehmet kui ka kõva materjali. Pehme materjal: orgaanilised taimejäätmed, nagu puu- ja juurviljajäägid, lillelõikmed, lehed jne. Kõva materjal: puu- ja hekilõikmed ning tugev ja haraline oksamaterjal.

8.2 Millist materjali ei tohi töödelda?

Kivid, klaas, metallist (traat, naelad jne) või plastist esemed ei tohi oksapurustisse sattuda. Rattajala look (5) peab asuma täpselt väljaviskepikenduse avades (6).

Lehtrit võib paigaldada vaid müügiesinduses spetsiaalse tööriista abil. STIHL soovitab ettevõtte STIHL müügiesindust.

8. Juhised töötamiseks

Puu- ja hekilõikmeid tuleks töödelda värskena, kuna värsket purustatud materjali töötleb oksapurusti suurema võimsusega kui kuivanud või märga materjali. Kuiva purustatud materjali töötlemine suurendab tagasilöögi ohtu. Tagasilöövad oksad võivad kasutajat tõsiselt vigastada. Vigastusoht! Kõva materjali purustamisel jälgige seadme (Ö 10.7) õiget seadistust. Purustatud materjali tüübi seadistus määrab terade pöörlemissuuna. Vale seadistuse korral võib kasutaja tagasi põrkuva purustatud materjal tõttu saada tõsiseid vigastusi.541 UKET 0478 201 9914 E - ET

Põhireegel: materjali, mis ei kuulu komposteerimisele, ei tohi ka oksapurustiga töödelda.

8.3 Oksa maksimaalne läbimõõt

Oksa maksimaalne läbimõõt GHE 355: 35 mm GHE 375: 40 mm Parim purustamistulemus saavutatakse värskelt lõigatud puu- ja hekijäätmete puhul.

Kasutaja peab kogu töö vältel viibima ohutuse tagamiseks alati tööalas (hall ala). Tagasilööva purustatava materjaliga pihtasaamise vältimiseks ei tohi seista otse oksapurustaja taga vaid pisut küljel (viirutatud ala A).

8.5 Oksapurusti õige täitmine

Pärast oksapurusti sisselülitamist kuvatakse näidikul (1) töödeldud purustatud materjali järgmiste sümbolitega: puu- ja hekilõikmed ning tugev ja haraline oksamaterjal. orgaanilised taimejäätmed, nagu puu- ja juurviljajäägid, lillelõikmed, lehed jne.

8.7 Seadme õige koormus

Oksapurusti elektri- või sisepõlemismootorit võib koormata vaid nii palju, et mootori pöörlemiskiirus seejuures oluliselt ei langeks. Täitke oksapurustit alati ühtlaselt ja järjepidevalt. Kui oksapurustiga töötamisel mootori pöörlemiskiirus langeb, lõpetage täitmine, et elektri- või sisepõlemismootori koormus väheneks.

8.8 Ülekoormuskaitse

Kui töö käigus tekib elektrimootori ülekoormus, lülitab sisseehitatud ülekoormuskaitse elektrimootori iseseisvalt välja. Pärast mahajahtumist, (u 10 minuti pärast) võib oksapurusti taas käivitada. Sagedasel ülekoormuskaitse sisselülitumisel võivad olla järgmised põhjused: – ebasobiv ühendusjuhe; (Ö 10.1) – võrgu ülekoormus; – seade on liiga suure materjalikoguse või nüri tera tõttu ülekoormatud. Ettevaatust! Mitme õhukese haru ühel ajal sisestamise korral ei tohi üksikute harude läbimõõtude summa ületada haru maksimaalset läbimõõtu.

Vigastusoht! Viltu asetatud tera võib oksamaterjali tagasi paisata! Kasutaja võib saada tõsiseid vigastusi tagasilööva purustatud oksamaterjali tõttu. Et vältida vigastusi tagasilöökide tõttu, tuleb oksapurustit õigesti täita. Kui oksapurustit täidetakse tagant (st kasutaja seisab tööalas (Ö 8.4)), tuleb oksamaterjal asetada veidi viltu ja juhtida lehtri vasakul küljel asuva sümboli (1) järgi terasüsteemini. Arvestage täitmisel okste maksimaalse lubatud läbimõõduga. Harvendage tugevalt hargnevaid oksi ja eemaldage nende külgmised võrsed. Suur täiteava on mõeldud vaid väga hargneva oksamaterjali paremaks sisestamiseks. Näidikul oleval sümbolil on tähendus ainult siis, kui elektrimootor töötab. Seepärast lülitage enne näidiku kontrollimist oksapurusti sisse. (Ö 10.5)

8.9 Oksapurusti täitmine

● Oksapurusti täitmisel viibige tööalas.

Pehme materjal ● Visake orgaanilised taimejäätmed, nagu puu- ja juurviljajäägid, lilled, lehed, peened oksad jne täiteavasse (1). Kõva materjal ● Pange puu- või hekilõikmed ning oksamaterjal aeglaselt täiteavasse (1). Kõva materjali tõmbab seade sealjuures iseseisvalt sisse.

9.1 Elektrimootori taaskäivituse tõke

Seadet tohib sisse lülitada ainult lülitist ja mitte ühendusjuhtme pistikupessa torkamisega.

Elektrimootorit või oksapurustit tohib sisse lülitada vaid korralikult kinnitatud täitelehtriga. Kui parempoolne kinnituspolt (eestpoolt vaadates) tuleb töötamise ajal lahti, lülitub elektrimootor iseenesest välja ja peenestustööriist jääb mõne sekundi jooksul seisma.

9.3 Elektrimootori järeltööpidur

Elektrimootori järeltööpidur lühendab järeltöötamisaega väljalülitamisest tera seismajäämiseni mõne sekundini.

Oksapurusti on täite- ja väljaviskealas varustatud kaitsekatetega. Nende hulka loetakse kogu täitelehtrit koos lehtri ülemise osa ja pritsmekaitsega, väljaviskepikendust ning väljaviskeklappi. Kaitsekatted tagavad oksamaterjali purustamisel ohutu kauguse lõiketeradest. ● Juhinduge elektrimootori sisselülitamisel ainult kasutusjuhendist. (Ö 10.5)

10.1 Oksapurusti lülitamine

elektrivõrku Võrgupinge ja talitluspinge peavad olema samad (vt võimsussilti). Võrgujuhe peab olema piisavalt kaitstud. (Ö 17.) Vigastusoht! Enne oksapurusti täitmist lugege hoolikalt peatükki „Ohutusnõuded”

, eriti alapeatükki „Töötamise ajal”

, ning järgige kõiki ohutusnõudeid. Oksapurustit võib täita ainult üks inimene. Vigastusoht! Ärge kunagi haarake täiteavast käega kinni! Niiske või märg pehme materjal põhjustab seadme kiiremat ummistumist. Seetõttu täitke oksapurustit aeglaselt ning eriti jälgige elektrimootori pöörlemiskiirust. See ei tohiks seadme täitmisel langeda. Jämedad ja tugevalt puitunud oksad (jälgige maksimaalset oksa jämedust)

lõigake eelnevalt oksakääridega väiksemaks. Vigastusoht! Viltu asetatud terasüsteem võib oksamaterjali tagasi paisata! Tagasilöökide tõttu tekkivate vigastuste vältimiseks tuleb oksapurustajat kõva materjaliga õigesti täita: pikemad oksad tuleb asetada kergelt viltu ja juhtida vastavalt sümbolile (2) vastu paremat lehtriserva terasüsteemini. Jälgige elektrimootori õiget koormust.

10. Seadme käivitamine

Vigastusoht! Lugege enne oksapurustaja kasutuselevõttu peatükk „Ohutusnõuded” (Ö 4.) tähelepanelikult läbi ja järgige kõiki ohutusjuhiseid. Vigastusoht! Järgige kõiki peatükis „Hoiatus – ohud elektrivoolu tõttu” (Ö 4.2) toodud ohutusjuhiseid. Ühendkuningriikidele mõeldud oksapurustajal on 10 m pikk ühenduskaabel eritüüpi pistikuga. Sellesse Ühendkuningriigis kasutamiseks mõeldud pistikusse on integreeritud pistikkaitse.543 UKET 0478 201 9914 E - ET

Ühendusjuhtmetena tohib kasutada ainult juhtmeid, mis pole kergemad kui kummivoolikuga juhtmed H07 RN-F DIN/VDE 0282. Pistikühendused peavad olema veepritsmete eest kaitstud. Ebasobivad pikendusjuhtmed põhjustavad võimsuse kadu ja võivad kahjustada elektrimootorit. Võrgujuhtme miinimumläbimõõt peab olema 3×1,5 mm² kuni 25 m pikkuse või 3×2,5mm² kuni 50 m pikkuse korral. Ühenduskaablite liitmikud peavad olema kummist või kummikattega ja vastama normile DIN/VDE 0620. Seade on mõeldud kasutamiseks vooluvõrgus võrguimpedantsiga Z max edastuspunktis (majaühendus) maksimaalselt 0,435 oomi (50 Hz korral). Kasutaja peab tagama, et seadet käitatakse vaid elektrivõrgus, mis vastab nendele tingimustele. Vajaduse korral saab võrguimpedantsi küsida kohalikust energiavarustusettevõttest.

10.2 Võrgujuhtme ühendamine

GHE 355: ● Ühendage võrgujuhtme ühenduslüli seadme 3-kontaktilise võrgujuhtme pistikuga (1). GHE 375: ● Ühendage võrgujuhtme ühenduslüli seadme 5-kontaktilise võrgujuhtme pistikuga (2).

10.3 Võrgujuhtme lahtivõtmine

Tõmbetõkis takistab töötamise ajal tahtmatut ühendusjuhtme väljatõmbamist ja seetõttu võimalikku võrguühenduse kahjustamist seadmel. Seetõttu tuleb ühendusjuhe juhtida läbi tõmbetõkise. Juhtme riputamine tõmbetõkise külge ● Ühendage võrgujuhe. (Ö 10.2) ● Moodustage ühendusjuhtmega (1) aas ja viige see läbi ava (2). ● Riputage aas üle konksu (3) ja keerake kinni. Juhtme eemaldamine tõmbetõkisest ● Vabastage võrgujuhtme aas konksult (3). ● Tõmmake ühendusjuhtme (1) aas avast (2) välja. ● Võtke võrgujuhe vajadusel lahti. (Ö 10.3)

10.5 Masinas ei tohi olla

purustatavat materjaliOksapurustaja sisselülitamine ● Ühendage võrgujuhe. (Ö 10.2) ● Vajutage lülitil asuvat rohelist nuppu (1). Oksapurustaja töötab.

väljalülitamine ● Vajutage lülitil asuvat punast nuppu (1). Oksapurustaja elektrimootor lülitub välja ja pidurdub automaatselt. Täpsemat teavet võrguühenduse kohta annab elektrik. Võrgujuhtme valikul järgige peatüki „Seadme ühendamine vooluvõrku” (Ö 10.1) kõiki punkte.

Võrgujuhet võib lahti võtta ainult ühenduskohast tõmmates. Kaablist ei tohi tõmmata. Kui töö ajal lahutatakse oksapurustaja toitevõrgust, võib oksapurustaja kasutamisega jätkata alles pärast 12-sekundilist viivitusaega.

Masinas ei tohi olla peenestatavat materjali, kuna see võib sisselülitamisel välja paiskuda. Teraketta lukustusseadis peab alati olema piirdeni tagasi kallutatud. (Ö 11.6) Kui eelvaliku lüliti on vertikaalses asendis (keskmine asend), ei saa oksapurustajat sisse lülitada. Lülitage elektrimootor välja alles siis, kui seadmes ei ole enam purustatavat materjali. Vastasel korral võib lõiketera masina taaskäivitamisel blokeeruda. Vigastusoht! Arvestage sellega, et tööseadmed töötavad pärast elektrimootori väljalülitamist kuni täieliku seismajäämiseni veel mõned sekundid.

Oksapurustitega GHE 355 ja GHE 375 saab töödelda nii pehmet kui ka kõva materjali. Eelvaliku lüliti keeramisega saate valida sobiva purustamismeetodi. Kontrollige seadistusi järgmiselt: ● Lülitage oksapurusti sisse. (Ö 10.5) Näidikule (1) ilmub kehtiv seadistatud purustatava materjali sümbol. (Ö 8.6) Muutke seadistust järgmiselt: ● Lülitage oksapurusti välja ja oodake, kuni lõikeinstrument seiskub. (Ö 10.6) ● Keerake eelvaliku lülitit (2) 180°. ● Lülitage oksapurusti uuesti sisse. (Ö 10.5) Näidikule (1) ilmub kehtiv seadistatud purustatava materjali sümbol. (Ö 8.6)

● Lükake oksapurusti tasasele ja kõvale aluspinnale, et see seisaks kindlalt paigal. ● Tõmmake kätte kaitsekindad, pange ette kaitseprillid ja pähe kuulmiskaitse. (Ö 4.3) ● Avage väljaviskeava luuk. (Ö 7.3) ● Ühendage võrgujuhe oksapurustiga. (Ö 10.2) ● Lülitage oksapurusti sisse. (Ö 10.5) ● Oodake, kuni oksapurusti on saavutanud maksimaalse (tühijooksu) pöörete arvu. ● Kontrollige, kas töödeldav purustatud materjal (kõva või pehme purustatav materjal) vastab näidikule ilmuvale sümbolile. (Ö 8.6) ● Kui näit ei ühti, muutke seadistust. (Ö 10.7) ● Täitke oksapurusti õigesti purustatava materjaliga. (Ö 8.5) ● Lülitage oksapurusti välja. (Ö 10.6)

11.1 Seadme puhastamine

Hooldusvälp: pärast igakordset kasutamist Puhastage seade põhjalikult pärast iga kasutuskorda. Hoolikas käsitsemine kaitseb seadet kahjude eest ja pikendab seadme kasutusiga. Ärge suunake kunagi veejuga elektri- või sisepõlemismootori detailidele, tihenditele, laagritele ja elektrikomponentidele (nt lülitid). Selle tagajärjeks on kulukas remont. Kui eelvaliku lülitit kasutatakse töö ajal või pärast väljalülitamist elektrimootori järeltöötamisajal (elektrimootor pole veel seiskunud), saab oksapurusti taas sisse lülitada ohutusalastel põhjustel alles 6 sekundit kestva viivitusaja möödudes. (Ö 10.5) Alles pärast oksapurusti sisselülitamist kuvatakse töödeldavat purustatud materjali õigesti. Vigastusoht! Purustatud materjali tüübi seadistus määrab terade pöörlemissuuna. Vale seadistuse korral võib kasutaja tagasi põrkuva purustatud materjal tõttu saada tõsiseid vigastusi.

Vigastusoht! Kui kõva materjali hakitakse pehme materjali seadistusega, võib tekkida tugev tagasilöök. Kasutaja võib saada tõsiseid vigastusi tagasilööva purustatud materjali tõttu.

Vigastusoht! Elektrimootori tahtmatu sisselülitamise vältimiseks tõmmake enne kõiki hooldus- ja puhastustöid kindlasti võrgujuhe välja. Vigastusoht! Töötage alati kaitsekinnastega. (Ö 4.3) Ärge kunagi puudutage terasid enne, kui need seisma jäävad. Kui Teil puuduvad vajalikud teadmised või abivahendid, pöörduge alati müügiesindusse. STIHL soovitab lasta hooldustöid ja remonti teha ainult STIHLi müügiesinduses. STIHL soovitab kasutada STIHLi originaalvaruosi.

Kui mustus ja oksamaterjali jäägid ei tule harja, niiske lapi või puitpulgaga lükates maha, soovitab STIHL kasutada spetsiaalset puhastusvahendit (nt firmalt STIHL). Ärge kasutage agressiivseid puhastusvahendeid. Puhastage lõiketerasid korrapäraselt. Seadet tohib puhastada vaid joonisel näidatud asendis. ● Täitelehtri demonteerimine (Ö 11.4) Elektrimootori piisava jahutuse tagamiseks puhastage elektrimootori kattel asuv jahutusõhuava (sissevoolupilu) mustusest.

11.2 Teenindusintervallid

Oksapurustit soovitatakse kord aastas müügiesindajal hooldada lasta. STIHL soovitab ettevõtte STIHL müügiesindust.

11.3 Täitelehtri paigaldamine

● Riputage täitelehter (1) põhiseadme kinnituskonksu (2) külge ja kallutage ettepoole. ● Keerake kinnituspoldid (3) sisse ja kinni.

11.4 Täitelehtri eemaldamine

● Keerake kinnituspoldid (1) lahti ja välja. ● Keerake täitelehtrit (2) tahapoole ja eemaldage see.

11.5 Terade komplekti

teenindusintervallid Hooldusvälp: enne iga kasutust Kontrollige terade komplekti (mis koosneb lõiketerast, purustusteradest, tugiseibist, kinnitusrõngast ja poldist) kulumist, kinnitust, mõrasid või muid kahjustusi.

11.6 Terade komplekti

demonteerimine 1 Lõiketera fikseerimine ● Demonteerige täitelehter. (Ö 11.4) ● Keerake lõiketera (1) näidatud asendisse ja lükake lukustusseadis (2) kuni piirdeni üles. 2 Terade komplekti lahtivõtmine ● Keerake polt (3) paigaldamistööriistaga (T) lahti ja täielikult välja. ● Eemaldage polt (3), tugiseib (4) ja kinnitusrõngas (5). 3 Tiiviktera eemaldamine ● Eemaldage tiiviktera (6), tiiviktera (7) ja tiiviktera (8). 4 Lõiketera eemaldamine ● Lükake lukustusseadis (2) tagasi. ● Tõstke lõiketera (1) üles.

11.7 Terade komplekti

paigaldamine Vigastusoht! Töötage alati kaitsekinnastega! (Ö 4.3) Veenduge enne täitelehtri paigaldamist, et lõikeinstrument ei oleks lukustusseadisega lukustatud.

Kontrollige pärast paigaldamist visuaalselt, kas täitelehter on õigesti kinnituskonksude külge kinnitatud. Vigastusoht! Tõmmake enne kinnituspoltide avamist võrgupistik välja. Töötage alati kaitsekinnastega! (Ö 4.3) Vigastusoht! Töötage alati kaitsekinnastega! (Ö 4.3) Ärge kunagi puudutage terasid enne, kui need seisma jäävad.

Vigastusoht! Töötage alati kaitsekinnastega! (Ö 4.3) Kontrollige enne terade komplekti paigaldamist visuaalselt, kas lõiketera ja kõik purustusterad on korras ja et neil poleks sälke, pragusid või lahtimurtud tükke. Puhastage enne terade komplekti paigaldamist seadme tera alust, lõiketera ja purustusterasid. 190478 201 9914 E - ET

1 Lõiketera paigaldamine ● Pistke lõiketera (1) tera alusele. Jälgige seejuures tera aluse hambaid. 2 Terade komplekti kinnitamine ● Keerake lõiketera (1) näidatud asendisse ja lükake lukustusseadis (2) kuni piirdeni üles. 3 Tiiviktera paigaldamine ● Paigaldage tiiviktera (4), tiiviktera (5) ja tiiviktera (6). 4 Terade komplekti kinnitamine ● Pange kinnitusrõngas (7) peale ning kinnitage koos tugiseibi (8) ja poldiga (9). ● Keerake polt (9) paigaldamistööriistaga (T) kinni (45 - 50 Nm). ● Langetage lukustusseadis (2) taas alla. ● Monteerige täitelehter. (Ö 11.3)

11.8 Terade kulumispiirid

1 Terade ülevaade – 1 tk kombitera (1) – 3 tk tiivikterasid (2) – 2 tk haardeterasid (3) ● Demonteerige terade komplekt. (Ö 11.6) 2 Kombitera ● Asetage vastu kombitera serva (4) joonlaud (5). Kaugus (A) lõikeserva ja joonlaua vahel näitab kulumist. Maksimaalne kulumispiir (A) kombiteral (1): A = 5 mm 3 Tiiviktera ● Mõõtke laiust kahes kuni kolmes mõõtmispunktis piki lõikeserva. Kasutage väikseimat väärtust. Minimaalne tera laius (B) Tiiviktera (2): B = 40 mm 4 Haardetera ● Mõõtke laiuseid kahes kuni kolmes mõõtmispunktis piki lõikeservasid. Kasutage väikseimat väärtust. Minimaalsed teralaiused (C, D) Haardetera (3): C = 23 mm D = 16mm

11.9 Purustusterade teritamine

● Demonteerige terade komplekt. (Ö 11.6) Teritusnurk: Kõikide purustusterade teritusnurk on 30°. Purustusterade teritamise juhis: Purustusterade teritamisel tuleb silmas pidada järgmisi punkte: ● Tera tuleb teritamisel jahutada, nt veega. Tera ei tohi siniseks värvuda, sest sellisel juhul väheneb teravus. ● Tasakaalutuse tõttu tekkiva vibratsiooni vältimiseks teritage terad ühtlaselt. ● Enne paigaldamist kontrollige, et teradel poleks kahjustusi: Terad tuleb välja vahetada, kui on nähtavaid sälke ja lõhesid või kui kulumispiir on saavutatud. Lõiketeral, tükeldusteral ja kolmel tiivikteral on hambuline tera alus. See välistab tervikliku lõikeinstrumendi vale paigaldamise, kuna terasid saab terade alusele paigaldada ainult õiges asendis. Numbrid (3) tiivikterade sisekülgedel vastavad paigaldusjärjekorrale. Enne näidatud kulumispiiri saavutamist tuleb vastavad terad ümber pöörata või välja vahetada. STIHL soovitab ettevõtte STIHL müügiesindust.

Mõõtmine ja kehtiv väärtus on kõigi kolme tiiviktera puhul sama. Tiivikteral võib ebaühtlase kulumise tõttu esineda ebasümmeetrilist kulumist. Mõõtmine ja kehtiv väärtus on mõlema haardetera puhul sama. Haardeteral võib ebaühtlase kulumise tõttu esineda ebasümmeetrilist kulumist. Soovitatav on, et kõiki purustusterasid teritaks ainult spetsialiseerunud edasimüüja. Nürid ja valesti teritatud terad (vale teritusnurk, ebaühtlaselt teritatud tera tõttu tekkinud tasakaalustamatus jne) suurendavad tagasilöögi ohtu. Kasutaja võib saada tõsiseid vigastusi tagasilööva purustatud materjali tõttu. Lisaks võib halveneda oksapurusti toimimine (purustatava materjali sisselaskmine, terade stabiilsus jne).547 UKET 0478 201 9914 E - ET

● Teritage terasid õige teritusnurga all. ● Teritage terasid vastu lõikesuunda.

11.10 Elektrimootor ja rattad

Elektrimootor ei vaja hooldust. Rattalaagrid ei vaja hooldust.

11.11 Hoiulepanek ja talvepaus

Hoidke seadet kuivas, suletud ja tolmuvabas ruumis. Veenduge, et seadet hoitakse väljaspool laste tegevusulatust. Hoidke seadet ainult töökorras olekus. Kõik mutrid, poldid ja kruvid peavad olema tugevalt kinni keeratud, vahetage seadmel loetamatud ohu- ja hoiatussildid välja, kontrollige kogu seadet, et ei esineks kulumisi või kahjustusi. Vahetage kulunud või kahjustatud osad välja. Seadmel esineda võivad tõrked tuleb kõrvaldada enne hoiulepanekut. Seadme pikemaks ajaks seismapanemisel (talvepaus) tuleb arvestada järgmisi punkte. ● Puhastage hoolikalt seadme kõik välimised osad. ● Määrige kõiki liikuvaid osi korralikult õli või määrdeainega.

12.1 Oksapurusti tõmbamine või

lükkamine ● Hoidke oksapurustit lehtri ülemisest osast (1) ja kallutage tahapoole. ● Oksapurustit võib aeglaselt (kõndimise tempos) tõmmata või lükata.

12.2 Oksapurusti tõstmine või

kandmine ● 1. isik: Haarake kinni oksapurusti lehtri ülemise osa käepidemetest (1). ● 2. isik: Haarake kinni oksapurusti väljaviskepikenduse liistust (2). ● Tõstke oksapurusti korraga üles.

12.3 Transportige oksapurustit

laadimisalusel ● Kinnitage seade sobivate kinnitusvahenditega, et see ei saaks libisema hakata. Kinnitage rattajala (1) või täitelehtri (2) ümber trossid või kinnitusrihmad. Olulised juhised tootegrupi tehniliseks korrashoiuks ja hoolduseks Elektriline oksapurusti (STIHL GHE) Ettevõte STIHL välistab igasuguse vastutuse materiaalsete kahjude ja inimeste vigastuste eest, mis on tekkinud selles kasutusjuhendis toodud juhiste eiramise tõttu, eriti neid, mis puudutavad ohutust, kasutamist ja hooldust, või mis on tekkinud mittelubatud detailide või varuosade kasutamise tõttu. Palun järgige kindlasti järgmisi olulisi juhiseid, et vältida STIHLi seadme kahjustusi ja liigset kulumist:

Mõni STIHLi seadme osa kulub ka sihipärasel kasutamisel ning need tuleb kasutamise viisi ja kestuse järgi õigel ajal välja vahetada. Nende hulka kuuluvad muuhulgas: –tera – teraketas

2. Selle kasutusjuhendi nõuete

järgimine STIHLi seadet tuleb kasutada, hooldada ja hoiustada hoolikalt, nagu on kirjeldatud selles kasutusjuhendis. Kõigi kahjude

Vigastusoht! Enne transportimist lugege hoolikalt peatükki „Ohutusnõuded”, eriti aga peatükki „Seadme transport”, ja tegutsege vastavalt. (Ö 4.4) Transportige oksapurustajat ainult koos monteeritud täitelehtriga. Enne seadme tõstmist tuleb arvestada peatükis „Tehnilised andmed” antud massiga. (Ö 17.) Seadme tõstmiseks või kandmiseks on alati vaja 2 inimest. Kandke sobivat kaitseriietust, mis katab küünarvarred ja ülakeha täielikult.

ja kahjude vältimine 230478 201 9914 E - ET

eest, mis tulenevad ohutus-, käsitsemis- ja hooldusjuhiste eiramisest, vastutab kasutaja ise. See kehtib eriti: – ebapiisavalt dimensioonitud toite (ristlõike) kohta, – vale elektriühenduse (pinge) kohta; – ettevõtte STIHL poolt mittelubatud muudatuste tegemisel tootele, – instrumentide või tarvikute kasutamise kohta, mis ei ole seadme jaoks lubatud või sellele sobivad või on madala kvaliteediga, – toote mittesihipärase kasutamise korral, – toote kasutamisel spordiüritustel või võistlustel, – defektsete komponentidega toote edasikasutamisel tekkinud kahjude korral.

Kõiki peatükis „Hooldus” nimetatud töid tuleb teha regulaarselt. Kui kasutaja ise ei saa neid hooldustöid teha, tuleb lasta need müügiesinduses teha. STIHL soovitab lasta hooldustöid ja remonti teha ainult STIHLi müügiesinduses. STIHLi müügiesinduste töötajaid koolitatakse regulaarselt ja nende käsutuses on tehniline teave. Kui need tööd tegemata jäetakse, võivad tekkida kahjud, mille eest vastutab kasutaja. Nende hulka kuuluvad: – elektrimootori kahjustused jahutussüsteemi (sissevoolupilude, jahutusribide, ventilaatori) ebapiisava puhastamise tõttu; – korrosiooni tõttu tekkinud ja muud valest hoidmisest tekkinud kahjustused; – seadme kahjustused madala kvaliteediga varuosade kasutamise tõttu; – kahjustused hilinenud või ebapiisava hoolduse tõttu või kahjustused hooldus- või remonttööde tõttu, mida ei tehtud müügiesinduse töökodades. Lõiketerade komplekt

Purustatud materjal ei ole prügi, need tuleb kompostida. Pakendid, seade ja tarvikud on valmistatud taaskasutatavatest materjalidest ning need tuleb vastavalt jäätmekäitlusse suunata. Materjalijääkide keskkonnateadlik käitlemine soodustab korduvkasutusega materjalide taaskasutamist. Sellepärast tuleb seade pärast tavapärase kasutusaja lõppu viia korduvkasutusega materjalide kogumiskohta. Vale utiliseerimine võib kahjustada tervist ja reostada keskkonda.

Tehke masin enne jäätmekäitlusse andmist kasutuskõlbmatuks. Eemaldage selleks eriti just elektrimootori võrgujuhe/ühendusjuhe. Terad võivad vigastada! Ärge jätke kunagi ka oma aja äraelanud oksapurustajat järelevalveta. Tagage, et seadet ja eriti terasid hoitakse väljaspool laste tegevusulatust.

16.1 EU vastavusdeklaratsioon

16. vastavusdeklaratsioon549

– Koormusvõimsus GHE 355.0: 2500 W – Koormusvõimsus GHE 355.0 (GB/CH): 2000 W – Koormusvõimsus GHE 375.0: 3000 W – seerianumber: 6011 vastab direktiivide 2000/14/EC, 2006/42/EC, 2014/30/EU ja 2011/65/EU asjakohastele sätetele ning on välja töötatud ja toodetud kooskõlas järgmiste standardite tootmiskuupäeval kehtivate versioonidega: EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3- 3, ja seoses – GHE 355.0: EN 50434 – GHE 375.0: EN ISO 12100 koos viitega standardile EN 50434. Mõõdetud ja garanteeritud mürataseme tuvastamiseks lähtuti direktiivi 2000/14/EC lisast V. – Mõõdetud müratase: 97,4 dB(A) – Garanteeritud müratase: 100 dB(A) Tehnilist dokumentatsiooni hoitakse ettevõttes STIHL Tirol GmbH. Ehitusaasta ja masina numbri leiate oksapurustilt. Langkampfen, 01.02.2022 STIHL Tirol GmbH Volitatud isik: Matthias Fleischer, uurimis- ja arendusosakonna juhataja Volitatud isik: Sven Zimmermann, kvaliteediosakonna juhataja

17. Tehnilised andmed

GHE 355.0 / GHE 375.0: Seerianumber 6011 Sagedus 50 Hz Kaitseklass I Kaitseaste veepritsmete eest kaitstud (IPX4) Tööviis P40 40 s koormusaeg 60 s tühikäiguaeg Lõikeinstrumendi ajam Permanentne Mõõtmine 2000/14/EC/ S.I. 2001/1701 kohaselt: garanteeritud müratase L WAd 100 dB(A) Mõõtemääramatus

2,4 dB(A) Ratta Ø 250 mm P/L/K 122/50/141 GHE 355.0: Mootor, liik elektrimootor (~) Tootja ATB Tüüp BSRBF 0,75/2-C Pinge 230 V~ Koormusvõimsus 2500 W 2000 W (GB) 2000 W (CH) Kaitse* 16 A 10 A (CH) Oksa maksimaalne läbimõõt 35 mm Elektrimootori nimikiirus 2750 /min Mõõtmine EN 50434 kohaselt: mürarõhutase töökohal L

94 dB(A) Mõõtemääramatus

• Tähelepanu! Võrgukaitsme korral alla 16 A võib seadme käivitamisel või suure koormuse korral võrgukaitse tihti rakenduda.

REACH tähistab EÜ korraldust kemikaalide registreerimiseks, hindamiseks ja tooteloa saamiseks. REACHi määrusele (EÜ) nr 1907/2006 vastavuse teave on toodud aadressil www.stihl.com/reach. Rike. Elektrimootor ei käivitu Võimalik põhjus. – Elektrimootori kaitse on aktiveerunud. – Puudub võrgupinge. – Ühendusjuhe/pistik või pistiku ühenduslüli või lüliti on katki. – Ühendkuningriigi tüüpi pistiku kaitse on vigane (puudutab ainult Ühendkuningriigi turu seadmeid). – Täitelehter ei ole nõuetekohaselt suletud — kaitselüliti töötab (turvalukustus). – Lõiketera on blokeeritud. – Lukustusseadis ei ole tagasi lükatud. Abinõu. – Laske seadmel jahtuda (Ö 8.8), (Ö 10.7) – kontrollige võrgujuhet ja kaitseseadiseid # (Ö 10.1) – kontrollige kaableid, pistikuid, liitmikke või lüliteid, vajadusel laske need elektrikul välja vahetada # (Ö 10.1) – Vahetage kaitse # (Ö 10.1) – sulgege täitelehter nõuetekohaselt ja keerake kinni (Ö 11.3) – Demonteerige täitelehter ja eemaldage peenestusjäägid korpusest (tähelepanu: tõmmake võrgujuhe välja) (Ö 11.4) – Lükake lukustusseadis tagasi (Ö 11.7). Rike. Töövõimsus on vähenenud. Võimalik põhjus. – nürid terad – Valesti teritatud terad. – Liiga pikk võrgujuhe. – Kõver teraketas. Abinõu. – Vahetage purustusterad välja või teritage # (Ö 11.9), (Ö 11.8) – Teritage terasid õigesti # (Ö 11.9) – Kasutage lühemat võrgujuhet (Ö 10.1) – Kontrollige lõiketera visuaalselt # Rike. Oksamaterjali ei tõmmata sisse Võimalik põhjus. – Lõiketera vale pöörlemissuund – Nürid või valesti teritatud terad Abinõu. – Lõiketera pöörlemissuuna muutmine (Ö 10.7) – Teritage kombiterasid ja arvestage seejuures täpselt õige teritusnurgaga # (Ö 11.9) Rike. Täitelehtrit ei saa paigaldada. Võimalik põhjus. – Lukustusseadis ei ole tagasi lükatud. Abinõu. – Lükake lukustusseadis tagasi (Ö 11.7). GHE 375.0: Mootor, liik elektrimootor (~3) Tootja ATB Tüüp BSRF 0,75/2-C Pinge 400 V~ Koormusvõimsus 3000 W Kaitse* 10 A Oksa maksimaalne läbimõõt 40 mm Elektrimootori nimikiirus 2810 /min Mõõtmine EN 50434 kohaselt: mürarõhutase töökohal L

95 dB(A) Mõõtemääramatus

Andke hooldustööde korral see kasutusjuhend STIHLi müügiesindusele. Seal lisatakse vastavatesse ettenähtud kohtadesse kinnitus teenindustööde teostamise kohta.

Teeninduse teostamise kuupäev Järgmise teeninduse kuupäev 240478 201 9914 E - ET
