| Toote tüüp | Elektriline purusti (aihjääkide purusti) |
| Mark | STIHL |
| Mudel | GHE 260 S |
| Kategooria | Höövel (okste purusti) |
| Mõõtmed (P x L x K) | 107 x 48 x 143 cm |
| Kaal | 27 kg |
| Elektrivarustus | 400 V kolmefaasiline (3~), 2900 W, 50 Hz, kaitseklass I, IP X4 |
| Maksimaalne okste läbimõõt | 40 mm (värskelt lõigatud oksad) |
| Peamised funktsioonid | Okste, hekilõigete, taimsete jäätmete (puuviljade, köögiviljade, lillede, lehtede jääkide) purustamine |
| Ohutusseadmed | Taaskäivituse blokeering, lehtri lukustus, aeglustuspidur, kaitsekatted, ülekoormusrelee |
| Hooldus ja puhastus | Puhastage pärast iga kasutamist; pöörake või lihvige noad; kontrollige kulumist; määrige lõiketööriistu |
| Levinud varuosad | Pööratav nuga (6008 702 0121), tiibnuga (6008 702 0300), komplektne noaplaat (6008 700 5120), hakkimisnuga (6008 702 0110) |
| Pingutusmomendid | Nookaplaat: 50 Nm; pööratav nuga: 10 Nm; hakkimisnuga: 10 Nm |
| Garanteeritud helivõimsuse tase | 101 dB(A) |
| Garantii ja teenindus | STIHL garantii koos spetsialiseeritud edasimüüjate võrgustikuga; usaldage remont volitatud spetsialistile |
| Üldinfo | Erakasutus; kasutamine ainult väljas tasasel pinnal; kaitse 30 mA kaitselülitiga; ühendamiseks pöörduge elektriku poole |
Korduma kippuvad küsimused - GHE 260 S STIHL
Kasutajate küsimused teemal GHE 260 S STIHL
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Tahvel PDF-formaadis tasuta! Leidke oma juhend GHE 260 S - STIHL ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. GHE 260 S kaubamärgi STIHL.
KASUTUSJUHEND GHE 260 S STIHL
vaurioiden ehkäisy 209
Varaosat 209
13. Kulumisen minimointi ja vaurioiden ehkäisy

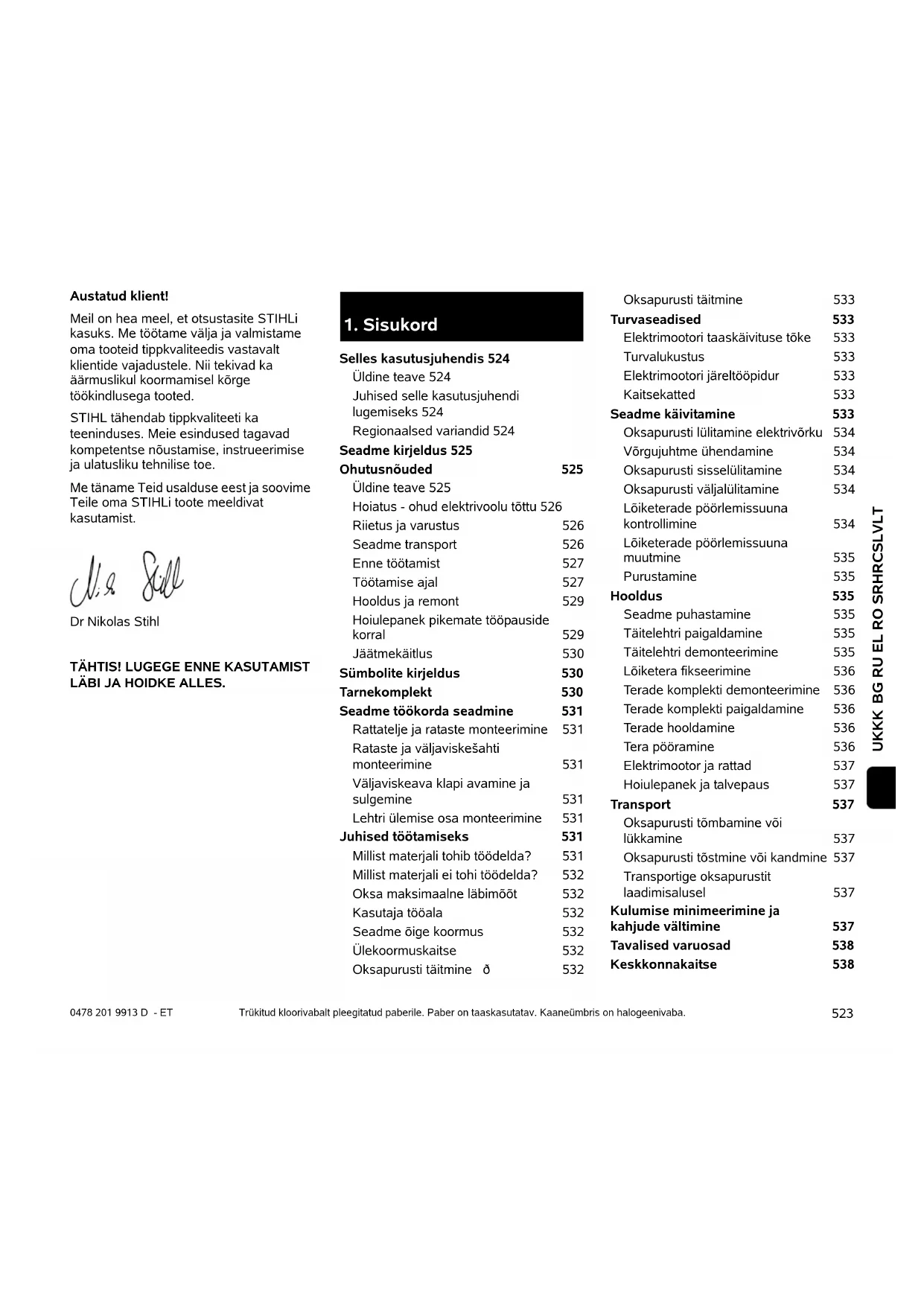

Meil on hea meel, et otsustasite STIHLi kasuks. Me töötame välja ja valmistame oma tooteid tippkvaliteedis vastavalt klientide vajadustele. Nii tekivad ka äärmuslikul koormamisel körge töökindlusega tooted.
STIHL tähendab tippkvaliteeti ka teeninduses. Meie esindused tagavad kompetentse nõustamise, instrueerimise ja ulatusliku tehnilise toe.
Me täname Teid usalduse eest ja soovime Teile oma STIHLi toote meeldivat kasutamist.
Dr Nikolas Stihl
TÄHTIS! LUGEGE ENNE KASUTAMIST LÄBI JA HOIDKE ALLES.
1. Sisukord
Selles kasutusjuhendis 524
Üldine teave 524
Juhised selle kasutusjuhendi
lugemiseks 524
Regionaalsed variandid 524
Seadme kirjeldus 525
Ohutusnõuded 525
Üldine teave 525
Hoiatus - ohud elektrivoolu töttu 526
Riietus ja varustus 526
Seadme transport 526
Enne töötamist 527
Töötamise ajal 527
Hooldus ja remont 529
Hoiulepanek pikemate tööpauside korral 529
Jäätmekäitlus 530
Sümbolite kirjeldus 530
Tarnekomplekt 530
Seadme töökorda seadmine 531
Rattatelje ja rataste monteerimine 531
Rataste ja väljaviskešahti monteerimine 531
Väljaviskeava klapi avamine ja sulgemine 531
Lehtri ülemise osa monteerimine 531
Juhised töötamiseks 531
Millist materjali tohib töödelda? 531
Millist materjali ei tohi töödelda? 532
Oksa maksimaalne läbimōōt 532
Kasutaja tööala 532
Seadme õige koormus 532
Ülekoormuskaitse 532
Oksapurusti täitmine ð 532
Oksapurusti täitmine 533
Turvaseadised 533
Elektrimootori taaskäivituse töke 533
Turvalukustus 533
Elektrimootori järeltööpidur 533
Kaitsekatted 533
Seadme käivitamine 533
Oksapurusti lülitamine elektrivörku 534
Võrgujuhtme ühendamine 534
Oksapurusti sisselülitamine 534
Oksapurusti väljalülitamine 534
Lõiketerade pöörlemissuuna kontrollimine 534
Lõiketerade pöörlemissuuna muutmine 535
Purustamine 535
Hooldus 535
Seadme puhastamine 535
Täitelehtri paigaldamine 535
Täitelehtri demonteerimine 535
Lõiketera fikseerimine 536
Terade komplekti demonteerimine 536
Terade komplekti paigaldamine 536
Terade hooldamine 536
Tera pööramine 536
Elektrimootor ja rattad 537
Hoiulepanek ja talvepaus 537
Transport 537
Oksapurusti tömbamine või lükkamine 537
Oksapurusti tõstmine või kandmine 537
Transportige oksapurustit laadimisalusel 537
Kulumise minimeerimine ja
kahjude vältimine 537
Tavalised varuosad 538
Keskkonnakaitse 538
vastavusdeklaratsioon 538
EU vastavusdeklaratsioon
Oksapurusti STIHL
GHE 150.0/250.0/250.0 S/260.0/2
60.0 S 538
Tehnilised andmed 539
REACH 540
Törkeotsing 540
Teenindusplaan 541
Üleandmise kinnitus 541
Teeninduse kinnitus 541
2. Selles kasutusjuhendis
2.1 Üldine teave
See kasutusjuhend on tootja
originaalkasutusjuhend EÜ direktiivi 2006/42/EC mõistes.
STIHL töötab pidevalt oma tootevaliku edasiarendamisega – seepärast jätame endale öiguse muuta tarnekomplektide kuju, tehnikat ja varustust.
Sellest tulenevalt ei ole selle brošüüri andmete ja jooniste alusel õigust esitada kahjunõudeid.
Selles kasutusjuhendis on võib-olla kirjeldatud ka mudeleid, mis igas riigis saadaval ei ole.
See kasutusjuhend on autoriöigusega kaitstud. Köik öigused on reserveeritud, sh öigus paljundamisele, tõlkimisele ja elektrooniliste süsteemidega töötlemisele.
2.2 Juhised selle kasutusjuhendi lugemiseks
Pildid ja tekstid kirjeldavad kindlaid käsitsemissamme.
Selles kasutusjuhendis selgitatakse kõiki seadmel paiknevaid piltsümboleid.
Vaatesuund
Vaatesuund vasaku ja parema
kasutamisel kasutusjuhendis:
kasutaja seisab seadme taga (tööasend).
Viide peatükile
Lisaselgitusteks viitavad nooled vastavale peatükile ja alapeatükile. Siin on näide, kuidas viidatakse peatükile (⇔ 3.)
Tekstilõikude märgistamine
Kirjeldatud juhised võivad olla märgistatud nii, nagu on kujutatud alljärgnevates näidetes.
Käsitsusvõtted, mis nõuavad kasutaja sekkumist:
- keerake polt (1) kruvikeeraja abil välja, vajutage hooba (2) ...
Üldised loendid:
– toote kasutamine spordiüritustel või võistlustel
Eriti tähtsad tekstid
Eriti tähtsad tekstilõigud on
kasutusjuhendis eraldi esile tõstmiseks tähistatud allpool kirjeldatud sümbolitega.
Oht!
Önnetuste ja raskete
kehavigastuste oht. Nõutakse või keelatakse teatud kindlat käitumisviisi.
Hoiatus!
Inimeste vigastamise oht! Teatud käitumine väldib võimalikke või tõenäolisi vigastusi.
Ettevaatust!
Kergeid vigastusi või materiaalset kahju saab teatud käitumisviisiga vältida.
Märkus
Info seadme paremaks kasutamiseks ja võimalike käsitsusvigade vältimiseks.
Tekstid koos pildiviidetega
Seadme kasutamist selgitavad pildid leiate kasutusjuhendi algusest.
Kaamerasümbol on
pildilehekülgedel olevate piltide sidumiseks vastava tekstiosaga kasutusjuhendis.
2.3 Regionaalsed variandid
STIHL tarnib seadmeid olenevalt tarneriigist erinevate pistikute ja lülititega.
Piltidel on seadmed kujutatud europistikutega, teistsuguste pistikutega seadmete elektrivörku ühendamine toimub sarnasel viisil.
3. Seadme kirjeldus
1 Lehtri ülemine osa
2 Lehtri alumine osa
3 Kinnituspoldid
4 Põhiseade
5 Väljaviskešaht
6 Sisse- / väljalülitamise lüliti koos elektrivarustusega
7 Rattad
8 Rattajalg
9 Andmesilt masina numbriga
4. Ohutusnõuded
4.1 Üldine teave
Seadmega töötamisel tuleb kindlasti järgida önnetuse ennetamise eeskirju.
Enne esmast kasutuselevõttu tuleb kogu kasutusjuhend tähelepanelikult läbi lugeda. Hoidke kasutusjuhend
hilisemaks kasutamiseks hoolikalt alles.
Need ettevaatusabinõud on teie turvalisuseks hädavajalikud, kuid see loend ei ole lõplik. Kasutage seadet arukalt ja vastutustundlikult ning mõelge sellele, et seadme kasutaja on vastutav teiste inimestega juhtuvate õnnetuste ja neile tekitatud varalise kahju eest.
Tutvuge seadme käsitsemise komponentide ja kasutamisega.
Seadet tohivad kasutada ainult isikud, kes on kasutusjuhendi läbi lugenud ja oskavad seadet kasutada. Enne esmast kasutuselevõttu peab kasutaja püüdma hankida asjatundlikku ja praktilist juhendust. Müüja või mõni teine asjatundja peab kasutajale selgitama, kuidas seadet ohutult kasutada.
Juhendamise ajal tuleb kasutajale selgitada, et seadmega töötamisel on vaja olla äärmiselt hoolikas ja keskendunud.
Ka selle seadme nõuetekohasel kasutamisel säilivad alati teatud jääkriskid.
Lapsed võivad pakendiga mängides lämbuda. Ärge lubage lapsi pakendi lähedusse.
Seadet koos kõigi lisaseadmetega tohib anda või laenata ainult neile isikutele, kes on saanud kasutamiseks vajalikud juhised või tunnevad juba seda mudelit ja selle kasutamist. Kasutusjuhend kuulub seadme juurde ja see tuleb alati koos seadmega edasi anda.
Veenduge, et kasutaja on füüsiliselt, sensoorselt ja vaimselt võimeline seadet käitama ja sellega töötama. Kui kasutaja on füüsiliselt, sensoorselt või vaimselt piiratud, võib kasutaja sellega töötada ainult järelevalve all või vastutava isiku juhendamisel.
Veenduge, et kasutaja oleks täisealine või saanud järelevalve all väljaõppe mingil kutsealal siseriiklike eeskirjade kohaselt.
Kasutage seadet vaid siis, kui olete välja puhanud ning heas füüsilises ja vaimses seisundis. Kui teie tervis pole korras, peaksite oma arstilt küsima, kas tohite seadmega töötada. Pärast alkoholi,
narkootikumide või reaktsioonikiirust vähendavate ravimite tarvitamist ei tohi seadmega töötada.
Seade on mõeldud kasutamiseks koduses majapidamises.
Tähelepanu - önnetusoht!
STIHLi oksapurustid on välja töötatud oksamaterjali ja taimejäänuste peenestamiseks. Seadme kasutamine muul otstarbel on keelatud ja võib olla ohtlik või seadet kahjustada.
Oksapurustit on keelatud kasutada (mittetäielik loetelu):
– teiste materjalide (nt klaasi, metalli) purustamiseks;
– töödeks, mida selles kasutusjuhendis pole kirjeldatud;
– toiduainete tootmiseks (nt jää purustamiseks, kääritussegude tegemiseks).
Turvalisuse kaalutlustel on keelatud igasugune seadme muutmine (erand on STIHLi lubatud tarvikute ja lisaseadmete nõuetekohane paigaldamine) – see muudab garantii kehtetuks. Teavet lubatud lisatarvikute kohta saate oma STIHLi müügiesindusest.
Eriti on keelatud igasugune seadme muutmine, mis muudab sisepõlemismootori või elektrimootori võimsust või põörlemiskiirust.
Seadmega ei tohi transportida esemeid, loomi ega inimesi, eriti lapsi.
Seadme kasutamisel haljasaladel, parkides, spordiväljakutel, tänavate ääres ning põllu- ja metsamajanduslikes ettevõtetes tuleb olla eriti ettevaatlik.
Laske seade lahti ainult siis, kui see seisab tasasel pinnal ega saa veerema hakata.
4.2 Hoiatus - ohud elektrivoolu töttu
Tähelepanu! Elektrilöögi oht!
Eriti tähtsad on elektriohutuse seisukohalt vörgujuhe, vörgupistik, sisse-
/väljalülitamise lüliti ja ühendusjuhe. Kahjustatud juhtmeid, ühendusi ega pistikuid ning nõuetele mittevastavaid ühendusjuhtmeid ei tohi kasutada, et mitte seada end elektrilöögi ohtu.
Seetõttu kontrollige regulaarselt ühendusjuhet, et sel ei oleks kahjustuse või vananemise (rabeduse) märke.
Võtke seade kasutusse ainult siis, kui võrgujuhe on lahti keritud.
Kaablitrumlit kasutades peab see enne kasutamist olema alati täielikult maha keritud.
Ärge kunagi kasutage kahjustunud pikendusjuhet. Asendage defektne juhe uuega ja ärge püüdke ise pikendusjuhet parandada.
Kui võrgujuhe või pikendusjuhe saab töö käigus kahjustada, ühendage võrgujuhe või pikendusjuhe kohe vooluvõrgust lahti. Ärge kunagi puutuge kahjustatud võrgujuhet või kahjustatud pikendusjuhet.
Seadet ei tohi kasutada, kui juhtmed on vigastatud või kulunud. Eriti oluline on kontrollida, et võrgujuhtmel poleks vigastusi ega vananemise märke.
Elektrijuhtmete hooldus- ja parandustöid tohivad teha ainult erialase väljaõppega spetsialistid.
Elektrilöögi oht!
Ärge ühendage kahjustunud juhet vooluvõrku. Puutuge kahjustunud juhet alles pärast selle vooluvõrgust eemaldamist.
Lõikedetaile (terasid) puutuge alles siis, kui seade on vooluvõrgust lahti ühendatud.
Jälgige, et kasutatavad võrguühendusjuhtmed oleks piisavalt kaitstud.
Ärge töötage seadmega vihmasaju ajal ega märjas ümbruses.
Välitingimustes kasutage eranditult niiskuskindlaid pikendusjuhtmeid, mis on seadmega kasutamiseks sobilikud (⇒ 10.1).
Eemaldage ühendusjuhe pistikust ja pistikupesast kinni hoides, mitte ühendusjuhtmest tömmates.
Ärge jätke seadet kaitsmatult vihma kätte.
Kui seade ühendatakse elektrigeneraatoriga, siis tuleb arvestada, et voolutugevuse köikumine vöib tekitada kahju.
Ühendage seade ainult sellisesse vooluvörku, mis on kaitstud maksimaalselt 30 mA suuruse voolukõikumise kaitseseadisega. Lähemat teavet annab elektrik.
4.3 Riietus ja varustus
Töötamise ajal tuleb alati kanda kinniseid, sügava mustriga jalatseid. Ärge kunagi töötage
paljajalu ega näiteks sandaalides.
Seadmega töötamisel ning ka hooldustööde ja transportimise ajal kandke alati töökindaid.
Töötamise ajal kandke alati kaitseprille ja körvaklappe. Kandke neid kogu töötamise vältel.
Kandke seadmega töötamisel praktilist ja liibuvat riietust, nt kombinesooni, mitte töömantlit. Seadmega töötamisel ei tohi
kanda salli, lipsu, ehteid, rippuvaid nööre või paelu ega muid lohvakaid riideid.
Töötamise ajal ja köigil seadet puudutavatel töödel peavad pikad juuksed olema kinni pandud ja ohutuse möttes ka kaetud (rätiku või mütsiga).
4.4 Seadme transport
Töötage alati kinnastega, et vältida teravate ja kuumade masinaosadega enda vigastamist.
Ärge transportige töötava elektrimootoriga seadet. Enne transportimist lülitage elektrimootor välja, oodake, kuni tera jääb seisma, ja eemaldage pistik vooluvörgust.
Transportige seadet ainult jahtunud elektrimootoriga.
Transportige seadet ainult koos nõuetekohaselt monteeritud täitelehtriga. Vigastusoht teravate lõiketerade tõttu!
Arvestage seadme raskusega, eriti seadme ümberkukkumisel.
Kasutage seadme pealelaadimisel sobivaid abivahendeid (rampe, tõsteseadmeid).
Kinnitage seade laadimispinnale piisava hulga kinnitusvahenditega (rihmad, köied jne) selles kasutusjuhendis näidatud kinnituskohtadest. (⇒ 12.)
Tömmake või lükake seadet ainult köndimise kiirusel. Ärge vedage slepis!
Seadme transportimisel järgige kohalikke eeskirju, eelköige neid, mis puudutavad laadimisalustele paigutatud seadmete ja esemete transportimist.
4.5 Enne töötamist
Tuleb tagada, et seadmega töötavad vaid isikud, kes kasutusjuhendit tunnevad.
Järgige sisepõlemis- või elektrimootoriga töötavate aiatööriistade kasutamisel kommunaaleeskirjades lubatud tööaegu.
Enne seadme kasutamist tuleb kõik kulunud ja defektsed osad välja vahetada. Asendage seadmel olevad loetamatuks muutunud või kahjustatud ohu- ja hoiatussildid uutega. Teile lähimas STIHLi müügiesinduses on saadaval varukleepsud ja kõik muud varuosad.
Enne seadme kasutuselevõttu veenduge,
– et seade on töökindlas olekus. See tähendab, et köik katted ja kaitseseadised asuvad oma kohal ja on heas korras.
– Elektriühendus tuleb nõuetekohaselt paigaldatud pistikupesast.
– Pistiku ühendus- ja pikendusjuhtme, pistiku ning liitmiku isolatsioon on laitmatus korras.
– Kogu seade (elektrimootori korpus, kaitseseadised, kinnitused, terad, teravöllid, löiketerad jne) pole kulunud ega kahjustatud.
- Seadmes ei ole purustatud materjali ja täitelehter on tühi.
– Kõik kruvid, mutrid ja kinnituselemendid on olemas ning korralikult kinni. Pingutage lõtvunud kruvid ja mutrid enne kasutuselevõttu üle (jälgige pingutusmomenti).
Kasutage seadet ainult vabas ōhus ja mitte seina ääres ega jäikade esemete ligiduses, et vähendada vigastusohtu ja kahju lähedalasuvatele esemetele (puuduvad kõrvalepõikevõimalused kasutajale, akende purunemine, kriimud auto peal jne).
Seade peab olema paigutatud seisukindlalt tasasele ja kindlale aluspinnale.
Ärge kasutage seadet tänavasillutisel või kruusaga kaetud pinnal, kuna seadmest välja paiskuv või üles keerlev materjal võib põhjustada vigastusi.
Enne igakordset kasutuselevõttu tuleb kindlaks teha, kas seade on ettenähtud viisil suletud. (⇒ 11.2)
Tutvuge sisse-/väljalülitamise lülitiga, et saaksite hädaolukorras kiiresti ja öigesti reageerida.
Täitelehtri pritsmekaitse peab täiteava katma ja olema terve, kahjustatud pritsmekaitse vahetage välja.
Vigastusoht!
Kasutage seadet ainult nõuetekohaselt monteerituna. Kui seadmel puuduvad mingid osad (nt rattad), ei peeta nõuetekohastest ohutusvahemaadest enam kinni ning sellega võib väheneda seadme seisukindlus.
Enne kasutuselevõttu veenduge vaatluse teel, et seade on nõuetekohases töökorras.
Nõuetekohases töökorras on seade siis, kui see on täielikult monteeritud, mis tähendab järgmist:
– lehtri ülemine osa on paigaldatud lehtri alumisele osale;
– täitelehter on monteeritud seadme külge ja mölemad kinnituspoldid on käsitsi kinni keeratud;
– rattajalg on komplekteeritult külge monteeritud;
– mölemad rattad on monteeritud;
– köik kaitseseadised (väljaviskešaht, pritsmekaitse jne) on olemas ja töökorras;
– lõikeinstrument (lõiketera) on monteeritud;
– köik terad on nöuetekohaselt monteeritud.
Seadmele paigaldatud lülitus- ja kaitseseadiseid ei tohi eemaldada ega mittetoimivaks muuta.
Kontrollige vaatluse teel, et lõiketera poleks kahjustatud või väändunud, ning vajadusel vahetage see välja.
4.6 Töötamise ajal
Ärge töötage seadmega, kui ohupiirkonnas on loomi või inimesi (eriti lapsi).
Ärge töötage seadmega vihma ja äikese ajal ning eriti siis, kui valitseb pikselöögioht.
Märjal pinnal suureneb önnetuste oht (oksapurusti halvem seisukindlus). Tuleb töötada eriti ettevaatlikult, et vältida libisemahakkamist. Võimalusel vältige seadme kasutamist märjal pinnal.
Töötage vaid päevavalges või hea tehisvalgustusega.
Tööala peab kogu töötamise aja vältel olema puhas ja korras. Eemaldage köik komistusohu allikad, nt kivid, oksad, juhtmed jne.
Aluspind, millel seadmega töötaja seisab, ei tohi olla körgem seadme aluspinnast.
Käivitamine
Enne käivitamist asetage seade tasasele pinnale püstisesse asendisse. Seadet ei tohi mingil juhul kasutada pikaliasendis.
Lülitage seade ettevaatlikult sisse, järgides juhiseid peatükis „Seadme kasutuselevõtt”. (⇒ 10.)
Sisepõlemismootori käivitamisel või elektrimootori sisselülitamisel ärge seiske väljaviskeava ees. Oksapurustis ei tohi käivitamise või sisselülitamise ajal olla purustatavat materjali. Purustatav materjal võib välja paiskuda ja vigastusi tekitada.
Käivitamisel ei tohi seadet kallutada.
Vältige seadme sagedast sisselülitamist lühikese aja jooksul, eriti sisse-/väljalülitamise lülitiga „mängimist”. Elektrimootori ülekuumenemise oht!
Selle seadme hoo ülesvõtmisel tekkinud pingekõikumised võivad ebasoodsate võrgutingimuste korral häirida teisi samasse vooluringi ühendatud seadmeid. Sellisel juhul tuleb kasutada sobivaid abinõusid (nt lülitada seade teise vooluringi kui muud seadmed, kasutada seadet madalama näivtakistusega vooluringis).
Töötamine
Vigastusoht!
Ärge pange käsi ega jalgu kunagi pöörlevate detailide peale, alla või juurde.
Seadme töötamise ajal ärge hoidke nägu vöi muid kehaosi täitelehtri kohal ega väljaviskeava ees. Hoidke pea ja keha alati täiteavast vöimalikult kaugel.
Ärge kunagi toppige käsi, muid kehaosi ega riideid täitelehtrisse või väljaviskešahti. Silmade, näo, sõrmede, käte jne
vigastusoht.
Hoolitsege alati oma tasakaalu ja kindla jalgealuse eest. Ärge upitage end ettepoole.
Pritsmekaitset ei tohi töötamise ajal liigutada (nt eemaldada, üles tõsta, kinnitada, vigastada).
Kasutaja peab seadme täitmiseks seisma seadme operaatorile ettenähtud tööalas. Viibige kogu töö vältel alati tööalas ja mitte mingil juhul väljaviskealas. (⇒ 8.4)
Vigastusoht!
Purustatav materjal vöib töötamise ajal tagasi üles paiskuda. Seetöttu kandke alati kaitseprille ja hoidke nägu täiteavast eemal.
Ärge kunagi seadet sisepõlemis- või elektrimootori töötamise ajal kallutage.
Kui seade kukub töötamise ajal ümber, lülitage elektrimootor kohe välja ja eemaldage pistik vooluvörgust.
Jälgige, et peenestatud materjal ei koguneks väljaviskešahti, kuna see võib põhjustada halvemat peenestust või tagasilööke.
Oksapurusti täitmisel peab eriti jälgima, et purustuskambrisse ei sattuks võõrkehi, nagu metallosad, kivid, plastmaterjal, klaas jne, kuna need võivad põhjustada kahjustusi ning tagasilööke täitelehtri kaudu.
Samal põhjusel on vaja kõrvaldada ummistused.
Oksapurusti täitmisel oksamaterjaliga võib esineda materjali tagasipaiskumist. Kandke töökindaid!
Arvestage sellega, et löikeinstrument töötab pärast väljalülitamist täieliku
STOP
seismajäämiseni veel mõned sekundid.
Lülitage elektrimootor välja, eemaldage pistik vooluvörgust ja oodake, kuni köik pöörlevad tööriistad on seisma jäänud järgmistel juhtudel:
– enne seadme juurest lahkumist või selle järelevalveta jätmist;
– enne kui seadet nihutate, tōstate,
kannate, kallutate, lükkate või tömbate;
– enne, kui kinnituspoldid lõdvendate ja seadme avate;
- enne seadme transportimist;
– enne kinnikiilumise või ummistuste
kõrvaldamist lõikeüksusest, täitelehtrist
või väljaviskekanalist;
- enne töid lõiketeral;
– enne seadme kontrollimist,
puhastamist või selle juures muude
tööde tegemist.
Kui lõiketerade vahele satuvad võõrkehad, kui seadmest kostab ebaharilikku müra või see vibreerib ebatavaliselt, lülitage elektrimootor kohe välja ja oodake, kuni
seade seiskub. Eemaldage pistik vooluvõrgust, eemaldage täitelehter ja tegutsege järgmiselt.
– Kontrollige, ega seade, eriti selle lõikeinstrument (tera, teraketas, tera alus, tera polt, kinnitusrõngas) pole kahjustada saanud, ning laske enne seadme uuesti käivitamist ja sellega töötamist spetsialistil vajalikud remonttööd teha.
– Kontrollige, et köik löikeinstrumenti osad on kindlalt paigas, vajadusel pingutage kinnituskruvid üle (jälgige pingutusmomente).
– Laske kahjustatud osad spetsialistil välja vahetada või parandada. Parandatud osad peavad olema samaväärsse kvaliteediga.
4.7 Hooldus ja remont
Enne hooldustööde alustamist (puhastamine, remont jne) ning enne vörgujuhtme kontrollimist, et see poleks keerdus ega
vigastatud, asetage seade kindlale, tasasele pinnale, lülitage elektrimootor välja ning eemaldage pistik vooluvörgust.
Laske seadmel enne kõiki hooldustöid u 5 minutit jahtuda.
Pidage enne lõikeinstrumenti hooldust meeles, et lõikeinstrument võib lukustusseadisest hoolimata edasi pöörelda ka siis, kui elektertoide on välja lülitatud.
Võrgujuhet võib parandada või välja vahetada eranditult ainult volitatud elektrik.
Puhastamine
Pärast kasutamist puhastage kogu seadet hoolikalt. (⇔ 11.1)
Ärge kasutage kunagi survepesurit ega peske seadet voolava vee all (nt aiavoolikuga).
Ärge kasutage agressiivseid puhastusvahendeid. Sellised puhastusvahendid võivad kahjustada plast- ja metallosi ning vähendada STIHLi seadme töökindlust.
Hooldustööd
Teostada tohib vaid selles kasutusjuhendis kirjeldatud hooldustöid, köik muud tööd laske teha müügiesinduses.
Kui teil puuduvad vajalikud teadmised ja abivahendid, pöörduge alati müügiesindusse.
STIHL soovitab lasta hooldustöid ja remonti teha ainult STIHLi müügiesinduses.
STIHLi müügiesinduste töötajaid koolitatakse regulaarselt ja nende käsutuses on tehniline teave.
Kasutage ainult tööriistu, tarvikuid ja lisaseadmeid, mille on STIHL selle seadme jaoks lubanud, või tehniliselt samaväärseid osi, muidu võib tekkida inimeste vigastamise või seadme kahjustamise oht. Küsimuste korral pöörduge müügiesindusse.
STIHLi originaaltööriistad, -tarvikud ja -varuosad on oma omadustelt optimaalselt seadme ning kasutaja nõudmistega kooskõlastatud. STIHLi originaalvaruosi võib ära tunda STIHLi varuosanumbri järgi, kirjast STIHL ning vajaduse korral ka STIHLi varuosamärgistusest. Väikestel detailidel võib olla ka ainult märgistus.
Hoidke hoiatuste ja juhistega kleepsud alati puhtad ning loetavad. Kahjustatud või kaduma läinud kleepsud tuleb asendada uute originaalsiltidega STIHLi müügiesindusest. Kui mõni detail asendatakse uuega, jälgige, et uus osa saaks samasuguse kleepsu.
Lõiketerade juures teostage töid ainult paksude töökinnastega ja äärmiselt ettevaatlikult.
Et seade oleks turvaliselt töökorras, hoolitsege selle eest, et köik mutrid, poldid ja kruvid, eriti köik löiketerade kruvid oleksid korralikult kinni.
Kontrollige kogu seadet regulaarselt, eriti aga seadme seismapanemisel enne pikemat tööpausi (talv), et ei esineks kulumist ja kahjustusi. Vahetage kulunud või kahjustatud osad ohutustehnilistel põhjustel kohe välja, et seade oleks alati ohutu ja töökorras.
Kui hooldustööde ajaks eemaldati detaile või kaitseseadiseid, siis tuleb need kohe nõuetekohaselt tagasi panna.
4.8 Hoiulepanek pikemate tööpauside korral
Laske seadmel u 5 minutit jahtuda, enne kui te selle kinnisesse ruumi paigutate.
Tagage, et seade oleks kaitstud volitamata kasutuse eest (nt lapsed).
Seade tuleb enne hoiulepanekut (nt talvepausi) põhjalikult puhastada.
Hoidke seadet töökorras.
Hoiustage seadet tasasel pinnal, nii et see ei saaks veerema hakata.
Hoidke oksapurustit hoiukohas ainult koos monteeritud täitelehtriga.
Teradega vigastamise oht!
4.9 Jäätmekäitlus
Jäätmed võivad inimesi, loomi ja keskkonda kahjustada ning seetõttu tuleb need korrektselt suunata jäätmekäitlusse.
Pöörduge oma jäätmekäitluskeskuse poole või oma müügiesindusse, et teada saada, kuidas jäätmeid nõuetekohaselt käidelda. STIHL soovitab ettevõtte STIHL müügiesindust.
Tagage, et oma aja ära töötanud seade antakse nõuetekohaselt vastavasse jäätmekäitlusse. Tehke seade enne jäätmekäitlusse andmist kasutuskõlbmatuks. Önnetuste vältimiseks eemaldage kindlasti võrgujuhe või elektrimootori ühendusjuhe.
5. Sümbolite kirjeldus
Tähelepanu! Enne kasutuselevõttu lugege kasutusjuhendit.
Vigastusoht! Hoidke kolmandad isikud ohutsoonist eemal.
Vigastusoht! Pöörlevad tööriistad! Ärge pange käsi ega jalgu töötava seadme avadesse!
Vigastusoht! Enne tööde alustamist lõikeinstrumenti juures, enne hooldus- ja puhastustöid, enne kontrollimist, ega ühendusjuhe keerdus või katki pole, ning enne seadme juurest lahkumist lülitage elektrimootor välja ja eemaldage võrgujuhe seadme küljest.
Kandke kõrvaklappe! Kandke kaitseprille! Kandke töökindaid!
Vigastusoht! Ärge ronige seadme peale.
Vigastusoht! Ärge kunagi toppige käsi, muid kehaosi ega riideid täitelehtrisse või väljaviskešahti.
6. Tarnekomplekt
Nr Nimetus Tk
A Põhiseade koos lehtri alumise osaga 1
B Rattajalg 1
C Rattatelg 1
D Rattapiire 2
E Polt M6 x 55 2
F Kuuskantmutter 2
H Kiirkinniti 2
I Ratas 2
J Rattakate 2
K Nelikantmutter 2
L Seib ∅ 17 mm 4
M Polt M6 x 50 2
O Väljaviskeava pikendus 1
P Liist 1
Q Polt 2
R Polt P5 x 20 3
S Lehtri ülemine osa 1
T Ohutuskruvi 4
U Polt P5 x 10 2
V Kombivōti 1
• Kasutusjuhend 1
7. Seadme töökorda seadmine
7.1 Rattatelje ja rataste monteerimine
- Monteerige rattatelg (C) rattapiiretega (D), poltide (E) ja kuuskantmutritega (F) rattajala (B) külge ja kruvige mutrivõtmega (V) kinni (4 - 6 Nm).
- Lükake rattad (I) monteeritud rattateljele.
Lükake kiirkinnitid vaid niikaugele rattateljele, et rattad saavad veel vabalt pöörelda.
Kiirkinniteid ei saa pärast demonteerimist uuesti kasutada.
- Lükake kiirkinniti (H), kumer pool väljaspool, rattateljele.
• Vajutage rattakatted (J) ratastele.
7.2 Rataste ja väljaviskešahti monteerimine
1 Väljaviskepikenduse monteerimine
- Asetage põhiseade (A) joonisel kujutatud viisil u 15–20 cm kõrgusele puupakule.
- Riputage väljaviskepikendus (O) haagiga (1) tagantpoolt avadesse (2), mis asuvad põhiseadmel (A), ja pöörake seda nii palju allapoole, et põhiseadme esiosa kinnituks täpselt väljaviskepikenduse avasse.
- Keerake poldid (U) konksude (1) sisse (1–2 Nm).
2 Rattaraami monteerimine
- Lükake nelikantmutrid (K) ja seibid (L) selleks ettenähtud avadesse (3) põhiseadme küljes.
- Lükake rattaraam koos mõlema rattajalaga (4) kuni põhiseadme juhikute piireteni (5).
- Vajutage rattajalg koos loogaga (6) väljaviskepikendusel asuvasse avasse (7).
- Pistke poldid (M) koos seibidega (L) läbi rattajalgade avade (8) ja fikseerige mutrivõtmega (V) (4 - 6 Nm).
3 Liistu monteerimine
Rattajala look (6) peab asuma täpselt väljaviskepikenduse avades (7).
- Asetage liist (P) peale ja keerake poldid (R) sisse (1–2 Nm).
- Seadme ülespanek.
4 Väljaviskeklapi monteerimine
- Asetage väljaviskeklapp (N) kohale ja suruge poldid (Q) sisse (vajadusel kasutage selleks plasthaamrit). Paigaldamisel jälgige, et väljaviskeklapi vasakul ja paremal siseküljel asuvad ribid (9) asuksid täpselt väljaviskepikenduse (10) juhtsoones.
7.3 Väljaviskeava klapi avamine ja sulgemine
Väljaviskeava klapi avamine:
- Materjali töötlemiseks avage väljaviskeava klapp (1) suunaga üles ja laske kinnituslapatsil (2) kinnituda väljaviskepikenduse sisse.
Väljaviskeava luugi sulgemine:
- Seadme transportimiseks või ruumi säästvaks hoiustamiseks kergitage pisut kinnituslapatsit (2) ja lükake väljaviskeava klapp (1) eest ära alla.
7.4 Lehtri ülemise osa monteerimine
Lehtrit võib paigaldada vaid müügiesinduses spetsiaalse tööriista abil. STIHL soovitab ettevõtte STIHL müügiesindust.
- Asetage lehtri ülemine osa (S) nii, et sümbol (1) jääks ette suunaga kinnituspoltide poole (2), lehtri alumisele osale (3).
Selleks et poltide sissekeeramisel vältida pritsmekaitse mahalibisemist, soovitame kinni pidada kirjeldatud paigaldusjärjekorrast.
- Keerake poldid (T) sisse näidatud järjekorras (1 2 3 4).
8. Juhised töötamiseks
8.1 Millist materjali tohib töödelda?
– Oksapurusti täitmine. (⇒ 8.8)
GHE 150, GHE 250 S, GHE 260 S
Puude- ja hekkide pügamisel tekkivad löikmed ning tugevam oksamaterjal.
GHE 250, GHE 260
Orgaanilised taimejäätmed, nagu puu- ja köögiviljajäätmed, lillelõikmed, lehed, aga ka puu- ja hekilõikmed ning kõva ja haraline oksamaterjal.
Puu- ja hekilõikmeid tuleks töödelda värskena, kuna värsket materjali töötleb oksapurusti suurema võimsusega kui kuivanud või märga materjali.
8.2 Millist materjali ei tohi töödelda?
Kivid, klaas, metallist (traat, naelad jne) või plastist esemed ei tohi oksapurustisse sattuda.
Põhireegel:
materjali, mis ei kuulu komposteerimisele, ei tohi ka oksapurustiga töödelda.
8.3 Oksa maksimaalne läbimõõt
Andmed puudutavad värskelt löigatud oksamaterjali:
Oksa maksimaalne läbimõõt GHE 150, GHE 250, GHE 250 S: 35 mm; G H E 2 6 0 , G H E 2 6 0 S : 40 mm
8.4 Kasutaja tööala
- Kasutaja peab kogu töö vältel 7 (elektrimootori või sisepõlemismootori töötamise ajal) viibima ohutuse tagamiseks alati tööalas (hall ala X). Seda selleks, et tagasipaiskuv materjal ei saaks tekitada vigastusi.
8.5 Seadme öige koormus
Oksapurusti elektri- või sisepõlemismootorit võib koormata vaid nii palju, et mootori põörlemiskiirus seejuures oluliselt ei langeks. Laadige oksapurustit alati ühtlaselt ja järjepidevalt. Kui oksapurustiga töötamisel mootori põörlemiskiirus langeb, lõpetage laadimine, et elektri- või sisepõlemismootori koormus väheneks.
Lülitage elektrimootor välja alles siis, kui seadmes ei ole enam purustatud materjali. Muidu võib tera seadme taaskäivitamisel blokeeruda.
8.6 Ülekoormuskaitse
Kui töö käigus tekib elektrimootori ülekoormus, lülitab sisseehitatud ülekoormuskaitse elektrimootori iseseisvalt välja.
Pärast mahajahtumist, (u 10 minuti pärast) võib oksapurusti taas käivitada. Sagedasel ülekoormuskaitse sisselülitumisel võivad olla järgmised põhjused:
– ebasobiv ühendusjuhe; (⇒ 10.1)
– võrgu ülekoormus;
– seade on liiga suure materjalikoguse või nüri tera tõttu ülekoormatud.
8.7 Oksapurusti täitmine
Vigastusoht!
Enne oksapurusti täitmist lugege hoolikalt peatükki „Ohutusnõuded“ →, eriti alapeatükki „Töötamise ajal“ →, ning järgige kõiki ohutusnõudeid. Oksapurustit võib täita ainult üks inimene.
Vigastusoht!
Ärge kunagi haarake täiteavast käega kinni!
- Oksapurusti täitmisel viibige tööalas.
- Käivitage oksapurusti.
Pehme materjal
- Visake orgaanilised taimejäätmed, nagu puu- ja juurviljajäägid, lilled, lehed, peened oksad jne täiteavasse (1).
Niiske või märg pehme materjal põhjustab seadme kiiremat ummistumist. Seetõttu täitke oksapurustit aeglaselt ning eriti jälgige elektrimootori pöörlemiskiirust. See ei tohiks seadme täitmisel langeda.
Kõva materjal
Jämedad ja tugevalt puitunud oksad (jälgige maksimaalset oksa jämedust) → lõigake eelnevalt oksakääridega väiksemaks.
- Pange puu- või hekilõikmed ning oksamaterjal aeglaselt täiteavasse (1). Kõva materjali tömbab seade sealjuures iseseisvalt sisse.
Vigastusoht!
Viltu asetatud terasüsteem võib oksamaterjali tagasi paisata! Tagasilöökide töttu tekkivate vigastuste vältimiseks tuleb oksapurustajat kõva materjaliga õigesti täita:
pikemad oksad tuleb asetada kergelt viltu ja juhtida vastavalt sümbolile (2) vastu paremat lehtriserva terasüsteemini.
Jälgige elektrimootori öiget koormust.
8.8 Oksapurusti täitmine
Vigastusoht!
Enne oksapurusti täitmist lugege hoolikalt peatükki „Ohutusnõuded“ (⇒ 4.), eriti alapeatükki „Töötamise ajal“ (⇒ 4.6), ning järgige kõiki ohutusnõudeid. Oksapurustit võib täita ainult üks inimene.
Vigastusoht!
Ärge kunagi haarake täiteavast käega kinni!
- Oksapurusti täitmisel viibige tööalas.
(⇒ 8.4)
• Käivitage oksapurusti. (⇒ 10.3)
Pehme materjal
- Visake orgaanilised taimejäätmed, nagu puu- ja juurviljajäägid, lilled, lehed, peened oksad jne täiteavasse (1).
Niiske või märg pehme materjal põhjustab seadme kiiremat ummistumist. Seetõttu täitke oksapurustit aeglaselt ning eriti jälgige elektrimootori pöörlemiskiirust. See ei tohiks seadme täitmisel langeda.
Kõva materjal
Jämedad ja tugevalt puitunud oksad (jälgige maksimaalset oksa jämedust) (⇒ 8.3) lõigake eelnevalt oksakääridega väiksemaks.
- Pange puu- või hekilõikmed ning oksamaterjal aeglaselt täiteavasse (1). Kõva materjali tömbab seade sealjuures iseseisvalt sisse.
Vigastusoht!
Viltu asetatud terasüsteem võib oksamaterjali tagasi paisata! Tagasilöökide töttu tekkivate vigastuste vältimiseks tuleb oksapurustit kõva materjaliga õigesti täita:
pikemad oksad tuleb asetada kergelt viltu ja juhtida vastavalt sümbolile (2) vastu paremat lehtriserva terasüsteemini.
Jälgige elektrimootori öiget koormust. (⇒ 8.5)
9. Turvaseadised
9.1 Elektrimootori taaskäivituse töke
Seadet tohib sisse lülitada ainult lülitist ja mitte ühendusjuhtme pistikupessa torkamisega.
9.2 Turvalukustus
Elektrimootorit või oksapurustit tohib sisse lülitada vaid korralikult kinnitatud täitelehtriga. Kui parempoolne kinnituspolt (eestpoolt vaadates) tuleb töötamise ajal lahti, lülitub elektrimootor iseenesest välja ja peenestustööriist jääb mõne sekundi jooksul seisma.
9.3 Elektrimootori järeltööpidur
Elektrimootori järeltööpidur lühendab järeltöötamisaega väljalülitamisest tera seismajäämiseni möne sekundini.
9.4 Kaitsekatted
Oksapurusti on täite- ja väljaviskealas varustatud kaitsekatetega. Nende hulka loetakse kogu täitelehtrit koos lehtri ülemise osa ja pritsmekaitsega, väljaviskepikendust ning väljaviskeklappi.
Kaitsekatted tagavad oksamaterjali purustamisel ohutu kauguse lõiketeradest.
10. Seadme käivitamine
Vigastusoht!
Lugege enne oksapurusti kasutuselevõttu peatükk „Ohutusnõuded“ (⇒ 4.) tähelepanelikult läbi ja järgige kõiki ohutusjuhiseid.
10.1 Oksapurusti lülitamine elektrivörku
Vigastusoht!
Järgige kõiki peatükis Hoiatus – ohud elektrivoolu tõttu (⇒ 4.2) toodud ohutusjuhiseid.
Võrgupinge ja talitluspinge peavad olema samad (vt võimsussilti).
Võrgujuhe peab iga maa elektripaigalduseeskirjade kohaselt piisavalt kaitstud olema. (⇒ 17.)
Ühendusjuhtmetena tohib kasutada ainult juhtmeid, mis pole kergemad kui kummivoolikuga juhtmed H07 RN-F DIN/VDE 0282.
Pistikühendused peavad olema veepritsmete eest kaitstud.
Ebasobivad pikendusjuhtmed põhjustavad võimsuse kadu ja võivad kahjustada elektrimootorit.
Võrgujuhtme miinimumläbimõõt peab olema 3 × 1,5 mm² kuni 25 m pikkuse või 3 × 2,5 mm² kuni 50 m pikkuse juhtme korral.
Ühenduskaablite liitmikud peavad olema kummist või kummikattega ja vastama normile DIN/VDE 0620.
Seade on möeldud käitamiseks elektrivõrgus võrguimpedantsiga Z_max edastuspunktis (majaühendus) kõige rohkem 0,443 oomi (50 Hz korral). Kasutaja peab tagama, et seadet käitatakse vaid elektrivõrgus, mis vastab nendele tingimustele. Vajaduse korral saab võrguimpedantsi küsida kohalikust energiavarustusettevõttest.
Täpsemat teavet vörguühenduse kohta annab elektrik.
10.2 Vörgujuhtme ühendamine
Võrgujuhtme valikul järgige peatüki Seadme ühendamine vooluvõrku (⇒ 10.1) kõiki punkte.
GHE 150, GHE 250, GHE 250 S
• Töstke klemm (1) üles.
- Ühendage vörgujuhtme ühenduslüli.
• Laske klemm lahti.
GHE 260, GHE 260 S
- Ühendage vörgujuhtme ühenduslüli seadme 5-kontaktilise vörgujuhtme pistikuga.
10.3 Oksapurusti sisselülitamine
Masinas ei tohi olla purustatavat materjali, kuna see võib sisselülitamisel välja paiskuda.
Lõiketera lukustusseadis peab alati olema piirdeni tagasi kallutatud. (⇒ 11.)
• Ühendage vörgujuhe. (⇔ 10.2)
- Vajutage rohelist nuppu (1) lülitil (joonisel GHE 150, GHE 250, GHE 250 S).
Oksapurusti töötab.
Elektrimootor peab olema saavutanud maksimaalse pöörlemiskiiruse (tühikäigukiirus), enne kui purustatavat materjali vöib sisse panema hakata.
10.4 Oksapurusti väljalülitamine
Vigastusoht!
Väljalülitamisel ärge astuge väljaviskealasse.
Väljalülitamisel seiske seadme külgmisel poolel.
Arvestage sellega, et tööseadmed töötavad pärast elektrimootori väljalülitamist kuni täieliku seismajäämiseni veel mõned sekundid.
- Vajutage punast nuppu (1) lülitil (joonisel GHE 150, GHE 250, GHE 250 S).
Oksapurusti elektrimootor lülitub välja ja pidurdub automaatselt.
Lülitage elektrimootor välja alles siis, kui seadmes ei ole enam purustatud materjali. Muidu võib tera seadme taaskäivitamisel blokeeruda.
10.5 Löiketerade pöörlemissuuna kontrollimine
Mudelite GHE 260 ja GHE 260 S puhul tuleb enne töö alustamist (seadme täitmist) kontrollida lõiketera pöörlemissuunda.
Vigastusoht!
Kontrollimise ajal kandke alati kaitseprille.
• Lülitage oksapurusti sisse. (⇒ 10.3)
• Lülitage oksapurusti välja. (⇒ 10.4)
- Vajutage pritsmekaitse sissepoole ja vaadake ülalt läbi täiteava löiketera: öige pöörlemissuuna korral peab löiketera pöörlema vasakule (vastupäeva).
10.6 Lõiketerade pöörlemissuuna muutmine
Lõiketera vale pöörlemissuuna korral (paremale, päripäeva) tuleb mudelite GHE 260 ja GHE 260 S puhul pöörlemissuunda muuta.
Lõiketerade pöörlemissuunda muudetakse võrgupistiku faasimuunduri ümberpööramisega.
- Keerake faasimuundurit (1) kruvikeerajaga (U) 180° vasakule või paremale, kuni see paigale kinnitub.
10.7 Purustamine
- Asetage oksapurusti tasasele ja kõvale aluspinnale, et ta seisaks kindlalt paigas.
- Tõmmake kätte töökindad, pange pähe kaitseprillid ja kõrvaklapid.
• Avage väljaviskeava luuk. (⇒ 7.3) - Ühendage oksapurusti vörgujuhe vooluvörku.
• Käivitage oksapurusti. (⇒ 10.3) - Oodake, kuni oksapurusti on saavutanud maksimaalse (tühijooksu) pöörlemiskiiruse.
- Täitke oksapurusti õigesti purustatava materjaliga. (⇒ 8.8)
• Lülitage oksapurusti välja. (⇒ 10.4)
11. Hooldus
Vigastusoht!
Enne kõiki seadmele tehtavaid hooldus- või puhastustöid lugege läbi peatükk „Ohutusnõuded” (⇒ 4.), eriti just alapeatükk „Hooldus ja remont” (⇒ 4.7), ning järgige täpselt kõiki neis peatükkides toodud ohutusjuhiseid.
Tömmake enne hooldustöid pistik pistikupesast välja.
11.1 Seadme puhastamine
Hooldusvälp: pärast igakordset kasutamist
Puhastage seade põhjalikult pärast iga kasutuskorda. Hoolikas käsitsemine kaitseb seadet kahjude eest ja pikendab seadme kasutusiga.
Elektrimootorid on veepritsmete vastu kaitstud.
Kaitske peenestusseadiseid ja purustuskambrit roostetamise eest kaubanduses saadaolevate vahenditega (nt rapsiõliga).
Seadet tohib puhastada vaid joonisel näidatud asendis.
• Täitelehtri demonteerimine (⇒ 11.3)
Elektrimootori piisava jahutuse tagamiseks puhastage elektrimootori kattel asuv jahutusōhuava (sissevoolupilu) mustusest.
Ärge suunake kunagi veejuga elektri- või sisepõlemismootori detailidele, tihenditele,
laagritele ja elektrikomponentidele (nt lülitid). Selle tagajärjeks on kulukas remont.
Kui mustus ja oksamaterjali jäägid ei tule harja, niiske lapi või puitpulgaga lükates maha, soovitab STIHL kasutada spetsiaalset
puhastusvahendit (nt firmalt STIHL).
Ärge kasutage agressiivseid puhastusvahendeid.
Puhastage lõiketerasid korrapäraselt.
11.2 Täitelehtri paigaldamine
Kinnituspoldid on kaotamise vältimiseks täitelehtriga ühendatud.
- Riputage täitelehter (1) põhiseadme kinnituskonksu (2) külge ja kallutage ettepoole.
- Keerake mölemad kinnituspoldid (3) üheaegselt kinni.
11.3 Täitelehtri demonteerimine
- Lõdvendage mölemat kinnituspolti (1) niipalju, et nad vabalt pöörleksid. Nad jäävad täitelehtri külge.
- Kallutage täitelehter (2) tahapoole ja võtke küljest ära.
11.4 Lõiketera fikseerimine
Vigastusoht! Töötage alati kinnastega! Ärge kunagi puudutage terasid enne, kui need seisma jäävad.
• Demonteerige täitelehter. (⇒ 11.3)
- Keerake lõiketera (1) niipalju, et auk (2) asuks lukustusseadise (3) ees.
• Töstke lukustusseadis (3) üles.
11.5 Terade komplekti demonteerimine
• Fikseerige lõiketera (5). (⇒ 11.4)
- Lõdvendage polt (1) kombivõtmega (V).
- Eemaldage polt (1), kaitseseib (2), kinnitusrōngas (3), tiiviktera (4), tiiviktera (6, ainult GHE 250 ja GHE 260 puhul) ja lõiketera (5).
• Demonteerige pöördtera. (⇒ 11.8)
- GHE 250 ja GHE 260. Keerake poldid (7) lahti ja võtke koos mutritega (9) ära. Eemaldage haardetera (8) tõmmates seda alla.
11.6 Terade komplekti paigaldamine
Pidage väga täpselt kinni paigaldusjärjekorrast ja näidatud pöördemomentidest.
- Monteerige pöördtera lõiketerale. (⇒ 11.8)
- GHE 250 ja GHE 260. Asetage haardetera (8) lõiketera alumisele küljele (5) ja kinnitage mutrite (9) ning poltidega (7) (10 Nm).
- Asetage lõiketera (5) korpusesse ja fikseerige. (⇒ 11.4)
- Monteerige tiiviktera (6, ainult GHE 250 ja GHE 260puhul), tiiviktera (4), kinnitusröngas (3) ning kaitseseib (2) ja keerake poldiga (1) kinni (50 Nm).
- Langetage lukustusseadis tagasi alla, et lõiketera saaks taas vabalt pöörelda. (⇒ 11.4)
• Monteerige täitelehter. (⇒ 11.2)
11.7 Terade hooldamine
Vigastusoht!
Töötage ainult liibuvate töökinnastega!
Hooldusvälp: Enne iga kasutust
• Demonteerige täitelehter. (⇒ 11.3)
• Fikseerige teraketas. (⇒ 11.4)
- Kontrollige terasid, kas need on kahjustatud (sälgud või mõrad) või kulunud, ning vajadusel pöörake ümber või vahetage välja.
Terade kulumispiirid
Enne näidatud kulumispiiri saavutamist tuleb vastavad terad ümber pöörata või välja vahetada. STIHL soovitab ettevõtte STIHL müügiesindust.
1 Pöördtera
- Mõõtke teradel mitmest kohast vahemaa (A) august kuni tera servani. Miminimumvahemaa: A = 6 m m
2 Tiiviktera
- Möõtke tera laius (B) tiiviktera üleskaardunud servast. Minimaalne tera laius: B = 15 mm
3 Tiiviktera (GHE 250, GHE 260)
- Mõõtke tera laius (C) tiiviktera üleskaardunud servast. Minimaalne tera laius: C = 19 mm
4 Haardetera (GHE 250, GHE 260)
- Möõtke tera laius (D) haardetera üleskaardunud servast. Minimaalne tera laius: D = 13 m m
11.8 Tera pööramine
Nürisid pöördterasid saab üks kord ümber pöörata. Pöörake alati mölemad terad ümber!
- Demonteerige terade komplekt. (⇒ 11.5)
- Keerake poldid (1) lahti ja võtke koos mutritega (2) ära.
- Eemaldage terad (3), tömmates neid üles.
- Puhastage teraketas.
-
Pöörake tera (3) ümber ja asetage terava servaga vabalt terakettale ning viige puuraugud ühte ritta.
-
Pistke poldid (1) läbi puuraukude ja keerake mutrid (2) sisse. Keerake mutrid (2) 10 Nm-se pingutusmomendiga kinni.
• Monteerige terade komplekt. (⇒ 11.6)
Terade teritamine
Mõlemalt poolt nürid terad tuleb enne töö jätkamist teritada.
Selleks et garanteerida seadme optimaalne töökindlus, tuleks terad alati lasta teritada spetsialisti juures. STIHL soovitab ettevõtte STIHL müügiesindust.
• Demonteerige tera teritamise jaoks.
- Tera tuleb teritamisel jahutada, nt veega. Tera ei tohi siniseks värvuda, siis väheneb teravus.
- Tasakaalutuse töttu tekkiva vibratsiooni vältimiseks teritage terad ühtlaselt.
- Enne paigaldamist kontrollige, et teradel poleks kahjustusi. Terad tuleb välja vahetada, kui on nähtavaid sälke ja lõhesid, või kui kulumispiir on saavutatud.
- Teritage terasid teritusnurgikuga, mille nurk on 30°.
• Teritage terasid vastu lõikesuunda.
- Pärast teritamist eemaldage lõikeservale tekkinud teritusjäägid vajaduse korral peene lihvimispaberiga.
- Tera monteerimisel järgige peatükis Tera pööramine näidatud pöördemomente.
11.9 Elektrimootor ja rattad
Elektrimootor ei vaja hooldust.
Rattalaagrid ei vaja hooldust.
11.10 Hoiulepanek ja talvepaus
Hoidke oksapurustit kuivas, suletud ja tolmuvabas ruumis. Veenduge, et seadet hoitakse lastele kättesaamatus kohas.
Hoiustage oksapurustit ainult töökorras olekus ja koos monteeritud täitelehtriga.
Oksapurusti pikemaks ajaks seismapanemisel (talvepaus) tuleb järgida järgmisi punkte.
- Puhastage hoolikalt seadme köik välimised osad.
- Määrige kõiki liikuvaid osi korralikult öli või määrdeainega.
12. Transport
Vigastusoht!
Enne transportimist lugege hoolikalt peatükki „Ohutusnõuded“, eriti aga peatükki „Seadme transport“, ja tegutsege vastavalt. (⇒ 4.4)
12.1 Oksapurusti tömbamine või lükkamine
- Hoidke oksapurustit lehtri ülemisest osast (1) ja kallutage tahapoole.
- Oksapurustit võib aeglaselt (kõndimise tempos) tõmmata või lükata.
12.2 Oksapurusti tõstmine või kandmine
Seadme tõstmiseks või kandmiseks on alati vaja 2 inimest.
Kandke sobivat kaitseriietust, mis katab küünarvarred ja ülakeha täielikult.
-
- isik: Haarake kinni oksapurusti lehtri ülemise osa käepidemetest (1).
-
- isik: Haarake kinni oksapurusti väljaviskepikenduse liistust (2).
• Töstke oksapurusti korraga üles.
- isik: Haarake kinni oksapurusti väljaviskepikenduse liistust (2).
12.3 Transportige oksapurustit laadimisalusel
- Kinnitage seade sobivate kinnitusvahenditega, et see ei saaks libisema hakata. Kinnitage rattajala (1) või täitelehtri (2) ümber trossid või kinnitusrihmad.
13. Kulumise minimeerimine ja kahjude vältimine
Olulised juhised tootegrupi tehniliseks korrashoiuks ja hoolduseks
Elektriline oksapurusti (STIHL GHE)
Ettevõte STIHL välistab igasuguse vastutuse materiaalsete kahjude ja inimeste vigastuste eest, mis on tekkinud selles kasutusjuhendis toodud juhiste eiramise tõttu, eriti neid, mis puudutavad ohutust, kasutamist ja hooldust, või mis on tekkinud mittelubatud detailide või varuosade kasutamise tõttu.
Palun järgige kindlasti järgmisi olulisi juhiseid, et vältida STIHLi seadme kahjustusi ja liigset kulumist:
1. Kuluosad
Mõni STIHLi seadme osa kulub ka sihipärasel kasutamisel ning need tuleb kasutamise viisi ja kestuse järgi õigel ajal välja vahetada.
Nende hulka kuuluvad muuhulgas:
- t e r a
- teraketas
2. Selle kasutusjuhendi nõuete järgimine
STIHLi seadet tuleb kasutada, hooldada ja hoiustada hoolikalt, nagu on kirjeldatud selles kasutusjuhendis. Kõigi kahjude eest, mis tulenevad ohutus-, käsitsemis- ja hooldusjuhiste eiramisest, vastutab kasutaja ise.
See kehtib eriti:
– ebapiisavalt dimensioonitud toite (ristlõike) kohta,
– vale elektriühenduse (pinge) kohta;
– ettevõtte STIHL poolt mittelubatud muudatuste tegemisel tootele,
– instrumentide või tarvikute kasutamise kohta, mis ei ole seadme jaoks lubatud või sellele sobivad või on madala kvaliteediga,
– toote mittesihipärase kasutamise korral,
– toote kasutamisel spordiüritustel või võistlustel,
- defektsete komponentidega toote edasikasutamisel tekkinud kahjude korral.
3. Hooldustööd
Kõiki peatükis „Hooldus” nimetatud töid tuleb teha regulaarselt.
Kui kasutaja ise ei saa neid hooldustöid teha, tuleb lasta need müügiesinduses teha.
STIHL soovitab lasta hooldustöid ja remonti teha ainult STIHLi müügiesinduses.
STIHLi müügiesinduste töötajaid koolitatakse regulaarselt ja nende käsutuses on tehniline teave.
Kui need tööd tegemata jäetakse, vöivad tekkida kahjud, mille eest vastutab kasutaja.
Nende hulka kuuluvad:
– elektrimootori kahjustused
jahutussüsteemi (sissevoolupilude,
jahutusribide, ventilaatori) ebapiisava
puhastamise töttu;
- korrosiooni töttu tekkinud ja muud valest hoidmisest tekkinud kahjustused;
– seadme kahjustused madala
kvaliteediga varuosade kasutamise
tõttu;
- kahjustused hilinenud või ebapiisava hoolduse töttu või kahjustused hooldusvõi remonttööde töttu, mida ei tehtud müügiesinduse töökodades.
14. Tavalised varuosad
Pöördtera:
6008 702 0121
Tiiviktera:
6008 702 0300
GHE 150, GHE 250 S, GHE 260 S
Komplektne lõiketera:
6008 700 5120
GHE 250, GHE 260
Komplektne lõiketera:
6008 700 5117
Tiiviktera:
6008 702 0310
Haardetera:
6008 702 0110
15. Keskkonnakaitse
Purustatud oksad ei ole prügi, need tuleb kompostiks teha.
Pakendid, seade ja tarvikud on valmistatud taaskasutatavatest materjalidest ning tuleb
vastavalt jäätmekäitlusse suunata.
Materjalijääkide keskkonnateadlik käitlemine soodustab korduvkasutusega materjalide taaskasutamist. Sellepärast tuleb seade pärast tavapärase kasutusaja löppu viia korduvkasutusega materjalide kogumiskohta.
16. vastavusdeklaratsioon
16.1 EU vastavusdeklaratsioon
Oksapurusti STIHL
deklareerib ainuvastutajana, et
– liik: elektriline oksapurusti
- Kaubamärk: STIHL
- Tüüp: GHE 150.0, GHE 250.0, GHE 250.0 S, GHE 260.0, GHE 260.0 S
– Võimsus GHE 150.0, GHE 250.0, GHE 250.0 S: 2500 W
– Võimsus GHE 150.0, GHE 250.0, GHE 250.0 S, GB/CH: 2000 W
– Võimsus GHE 260.0, GHE 260.0 S: 2900 W - seerianumber: 6008
vastab direktiivide 2000/14/EC, 2006/42/EC, 2014/30/EU ja 2011/65/EU asjakohastele sätetele ning on välja töötatud ja toodetud kooskõlas järgmiste standardite tootmiskuupäeval kehtivate versioonidega: EN 50434, EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2 ja EN 61000-3-3 (kui on rakendatavad).
Mõõdetud ja garanteeritud mürataseme tuvastamiseks lähtuti direktiivi 2000/14/EC Vlisast.
GHE 150.0
– Möödetud müratase: 96,9 dB(A)
– Garanteeritud müratase: 99 dB(A)
GHE 250.0
– Möödetud müratase: 100,8 dB(A)
– Garanteeritud müratase: 103 dB(A)
GHE 250.0 S
– Möödetud müratase: 96,5 dB(A)
– Garanteeritud müratase: 100 dB(A)
GHE 260.0
– Mõõdetud müratase: 98,4 dB(A)
– Garanteeritud müratase: 102 dB(A)
GHE 260.0 S
– Möödetud müratase: 97,7 dB(A)
– Garanteeritud müratase: 101 dB(A)
Tehnilist dokumentatsiooni hoitakse ettevõtte STIHL Tirol GmbH.
Valmistusaasta ja masinanumbri leiate oksapurustilt.
Langkampfen, 02.06.2021
STIHL Tirol GmbH
Volitatud isik:
Matthias Fleischer, uurimis- ja arendusosakonna juhataja
Volitatud isik:
Sven Zimmermann, kvaliteediosakonna juhataja
17. Tehnilised andmed
GHE 150.0/GHE 250.0/GHE 250.0 S:
Elektrimootor BSRBF 0,75/2-C
Võimsus 2500 W
GHE 150.0/GHE 250.0/GHE 250.0 S:
| GB | 2000 W |
| CH | 2000 W |
| Nominaalne voolutugevus 11,4 A | |
| GB | 9,3 A |
| CH | 9,3 A |
| Nimipinge | 230 V~ |
| Pöörlemiskiirus | 2800 min ^-1 |
| Võrgukaitse ^1 | 16 A |
| 10 A (CH) | |
| Sagedus | 50 Hz |
| Kaitseklass | I |
| Kaitseaste | veepritsmete eest kaitstud (IP X4) |
| Tööviis | P40 |
| 40 s koormusaeg 60 s tühikäiguaeg |
GHE 150.0:
Mõõtemääramatus 2,4 dB(A)
K_WA
Mõõtmine vastavalt EN 50434:
mürarōhutase 89 dB(A)
töökohal LpA
Mõõtemääramatus 2 dB(A)
K_pA
Poldi pöördemoment:
Lõiketera 50 Nm
Pöördtera 10 Nm
Mass 26 kg
P/L/K 95/48/114 cm
GHE 250.0/GHE 250.0 S:
| Mõõtmine standardi 2000/14/EC / S.I. | |
| 2001/1701: | |
| garanteeritud | 103/100 dB(A) |
| müratase L_WAd | |
| GHE 250.0: | 2,7 dB(A) |
| Mõõtemääramatus K_WA | |
| GHE 250.0 S: | 2,4 dB(A) |
| Mõõtemääramatus K_WA | |
| GHE 250.0 S (GB): | 3,3 dB(A) |
| Mõõtemääramatus K_WA | |
| Mõõtmine vastavalt EN 50434: | |
| mürarõhutasetöökohal L_pA | 92/90 dB(A) |
| Mõõtemääramatus K_pA | 3 dB(A) |
| Poldi põördemoment:Lõiketera 50 Nm | |
| Pöördtera 10 Nm | |
| Haardetera ^2 | 10 Nm |
| Mass 27/27 kg | |
| 27/27 kg (GB) | |
| 26 kg (CH) | |
P/L/K 107/48/143 cm
GHE 260.0/GHE 260.0 S:
| Elektrimootor, tüüp BSRF 0,75/2-C |
| Võimsus 2900 W |
| Nominaalne |
| voolutugevus 4,8 A |
| Nimipinge 400 (3~) V~ |
| Pöörlemiskiirus 2780 min -1 |
| Võrgukaitse 10 A |
| Sagedus 50 Hz |
| Kaitseklass I |
GHE 260.0/GHE 260.0 S:
| Kaitseaste | veepritsmete eest kaitstud (IP X4) |
| Tööviis | P40 |
| 40 skoormusaeg 60 stühikäiguaeg | |
| Mõõtmine standardi 2000/14/EC / S.I. | |
| 2001/1701: | |
| garanteeritud | 102/101 dB(A) |
| müratase L_WAd | |
| GHE 260.0: | 3,2 dB(A) |
| Mõõtemääramatus K_WA | |
| GHE 260.0 S: | 3,3 dB(A) |
| Mõõtemääramatus K_WA | |
| Mõõtmine vastavalt EN 50434: | |
| mürarõhutasetöökohal L_pA | 89/91 dB(A) |
| Mõõtemääramatus K_pA | 3 dB(A) |
| Poldi pöördemoment: | |
| Lõiketera 50 Nm | |
| Pöördtera 10 Nm | |
| Haardetera ^2 | 10 Nm |
| Mass 27/27 kg | |
| P/L/K 107/48/143 cm | |
1) Tähelepanu!
Võrgukaitsme korral alla 16 A võib seadme käivitamisel või suure koormuse korral võrgukaitse tihti rakenduda.
2) Mudelitele GHE 250.0 ja GHE 260.0
17.1 REACH
REACH tähistab EÜ korraldust kemikaalide registreerimiseks, hindamiseks ja tooteloa saamiseks.
REACHi määrusele (EÜ) nr 1907/2006 vastavuse teave on toodud aadressil www.stihl.com/reach.
18. Törkeotsing
Vajaduse korral pöörduge müügiesindusse, STIHL soovitab STIHLi müügiesindust.
Rike
Elektrimootor ei käivitu.
Võimalik põhjus:
– elektrimootorikaitse on aktiveerunud;
– puudub vörgupinge;
– ühendusjuhe/pistik või pistiku
ühenduslüli või lüliti on katki;
- täitelehter ei ole nõuetekohaselt suletud
- kaitselüliti töötab (mootori pidur);
– lõiketera on blokeeritud;
– lukustusseadis ei ole tagasi lükatud.
Abinõu:
– laske masinal jahtuda; (⇒ 8.6)
– kontrollige vörgujuhet ja kaitseseadiseid; ✕ (⇒ 10.1)
– kontrollige kaableid, pistikuid, liitmikke või lüliteid, vajadusel laske need elektrikul välja vahetada, ✕ (⇒ 10.1)
– sulgege täitelehter nõuetekohaselt ja keerake kinni; (⇒ 11.2)
– demonteerige täitelehter ja eemaldage peenestusjäägid korpusest (tähelepanu: tömmake vörgujuhe välja); (⇔ 11.3)
– lükake lukustusseadis tagasi (⇒ 11.4).
Rike:
töövõimsus on vähenenud
Võimalik põhjus:
- nürid terad
Abinõu:
– pöörake terad ümber, teritage üle või vahetage välja ✗ (⇒ 11.7)
Rike.
Purustatud materjali ei tömmata sisse
Võimalik põhjus.
– GHE 260: Lõiketera vale pöörlemissuund
Abinõud.
- GHE 260: Lõiketera pöörlemissuuna muutmine (⇒ 10.6)
19. Teenindusplaan
19.1 Üleandmise kinnitus
Andke hooldustööde korral see kasutusjuhend STIHLi müügiesindusele.
Seal lisatakse vastavatesse ettenähtud kohtadesse kinnitus teenindustööde teostamise kohta.
Teeninduse teostamise kuupäev
Järgmise teeninduse kuupäev
