GHE 355 - Рубанок STIHL - Тегін пайдаланушы нұсқаулығы

Бренд	STIHL
Модель	GHE 355
Өнім түрі	Өсімдіктерге арналған электрлік ұсақтағыш
Өлшемдері (Ұ x Е x Б)	122 x 50 x 141 см
Салмағы	30 кг (стандартты нұсқа)
Қоректену кернеуі	230 В ~ (50 Гц)
Тұтынылатын қуат	2500 Вт (стандартты), 2000 Вт (Ұлыбритания/Швейцария)
Бұтақтардың максималды диаметрі	35 мм
Қозғалтқыштың номиналды айналу жиілігі	2750 айн/мин
Дыбыс қысымы деңгейі (L_pA)	94 дБ(А)
Кепілдік берілген акустикалық қуат деңгейі	100 дБ(А)
Қорғау класы	I
Қорғау түрі	IPX4 (шашыраудан қорғалған)
Ұсақталатын материалдар	Жұмсақ қалдықтар (жапырақтар, қабықтар) және қатты қалдықтар (бұтақтар, қоршаулар)
Шұқырақ сыйымдылығы	Тармақталған бұтақтарға арналған үлкен мойнақ
Кесу жүйесі	Біріктірілген, қанатты және турау пышақтары бар пышақ дискі
Пышақтарға күтім жасау	Қайрау мүмкіндігі, тозуды үнемі тексеру
Қауіпсіздік құрылғылары	Қайта іске қосуды бұғаттау, құлыптау, баяулату тежегіші, қорғаныс қаптамалары
Термиялық қорғаныс	Автоматты тоқтатуы бар шамадан тыс жүктеме релесі
Дөңгелектердің диаметрі	250 мм
Жиі ауыстырылатын бөлшектер	Пышақ дискі (6011 700 5100), пышақтар (көптеген нөмірлер)
Кепілдік және жөндеу мүмкіндігі	Мамандандырылған сатушыда күтім жасау ұсынылады, қосалқы бөлшектер қолжетімді

Жиі қойылатын сұрақтар - GHE 355 STIHL

STIHL GHE 355 ұсақтағышымен қандай қалдықтарды ұсақтауға болады?

Ұсақтағыш жұмсақ қалдықтарды (қабықтар, жапырақтар, гүлдер) және қатты қалдықтарды (диаметрі 35 мм-ге дейінгі бұтақтар, қоршау кесінділері) қабылдайды.

GHE 355 пайдалану үшін қандай электр қуаты қажет?

Құрылғы 230 В ~ розеткасынан жұмыс істейді, тұтынылатын қуат 2500 Вт (Ұлыбритания/Швейцария нұсқаларында 2000 Вт). Максимум 30 мА қорғаныс ажыратқышы ұсынылады.

Пышақтардың айналу бағытын қалай реттеуге болады?

Алдын ала таңдау қосқышын (2) пайдаланып, қатты немесе жұмсақ материал арасында таңдаңыз. Өзгерістерден кейін қайта іске қосу алдында 6 секунд күтіңіз. Экрандағы көрсеткішті тексеріңіз.

Кесу блогы бітеліп қалса не істеу керек?

Қозғалтқышты дереу өшіріп, қуат сымын ажыратыңыз, содан кейін толтыру шұқырағын бөлшектеп, кептеліп қалған қалдықтарды алып тастаңыз.

Ұсақтағыштың қауіпсіздік құрылғылары қандай?

Құрылғы қайта іске қосуды бұғаттау құрылғысымен, шұқырақтың құлыптауымен, қозғалтқыштың баяулату тежегішімен және қорғаныс қаптамаларымен (шашырауға қарсы қорғаныс және шығару клапаны) жабдықталған.

Ұсақтау пышақтарына қалай күтім жасау керек?

Әр қолданар алдында тозуды тексеріңіз. Тозу шектері: біріктірілген пышақ үшін 5 мм, қанатты пышақтар үшін ені 40 мм, турау пышақтары үшін 23 және 16 мм. Қайрауды маманға тапсыру керек (кесу бұрышы 30°).

Ұсақтағыштың салмағы қандай және оны қалай тасымалдау керек?

Салмағы 30 кг (Швейцарияда 29 кг, Ұлыбританияда 32 кг). Көтеру үшін екі адам қажет: біреуі жоғарғы тұтқадан, екіншісі шығару ұзартқышының сырығынан ұстайды.

Қозғалтқыш неге іске қосылмайды?

Мүмкін себептер: шамадан тыс жүктеме релесі іске қосылған (10 минут күтіңіз), қуат жоқ, кабель немесе штепсель ақаулы, шұқырақ дұрыс жабылмаған, пышақ дискі бітеліп қалған немесе бұғаттау құрылғысы қалпына келтірілмеген.

Ылғалды немесе құрғақ бұтақтарды ұсақтауға болады ма?

Жақсы өнімділік үшін жаңа кесілген қалдықтарды ұсақтау ұсынылады. Құрғақ бұтақтар кері серпілу қаупін арттырады және оларды пайдалану ұсынылмайды.

Ұсақтағышты қалай тазалау және сақтау керек?

Әр қолданғаннан кейін желдету саңылаулары мен пышақтарды щетка немесе дымқыл шүберекпен тазалаңыз. Ешқашан жоғары қысымды тазалағышты қолданбаңыз. Құрылғыны құрғақ, таза және балалардың қолы жетпейтін жерде сақтаңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GHE 355 STIHL

KK Пайдаланушының нускаулығы

GHE 355.0 GHE 375.0

E

INT 1

GHE 355 9 13 10 11 13 12 GHE 375 9 13 10 7 8 5 5 4 6

STIHL тандағаныңыз үшін қуаныштымыз. Біз өзіміздің жоғары сапалы өнімдерімізді клиенттеріміздің кажеттіліктеріне сәйкес өзірлейміз және өндіреміз. Тіпті тетенше жуктемелердің өзінде жоғары дәрежелі сенімділікке ие өнімдер осылай жасалады.

STIHL фирмасы да қызмет көрсетудегі жоғары сапаны жақтайды. Біздің мамандандырылған дилерлеріміз білікті кеңес береді және оқытады, сондай-ақ жан-жақты техникалық қолдау көрсетеді.

Сеніміңіз үшін Сізге алғыс білдіреміз және STIHL өнімдерінен кеп ләззат алуыңызды тілейміз.

Др. Nikolas Stihl

МАНЫЗДЫ! КОЛДАНУДЫН АЛДЫНДА ОКЫП ШЫГЫНЫЗ ЖЭНЕ САҚТАП КОЙЫНЫЗ.

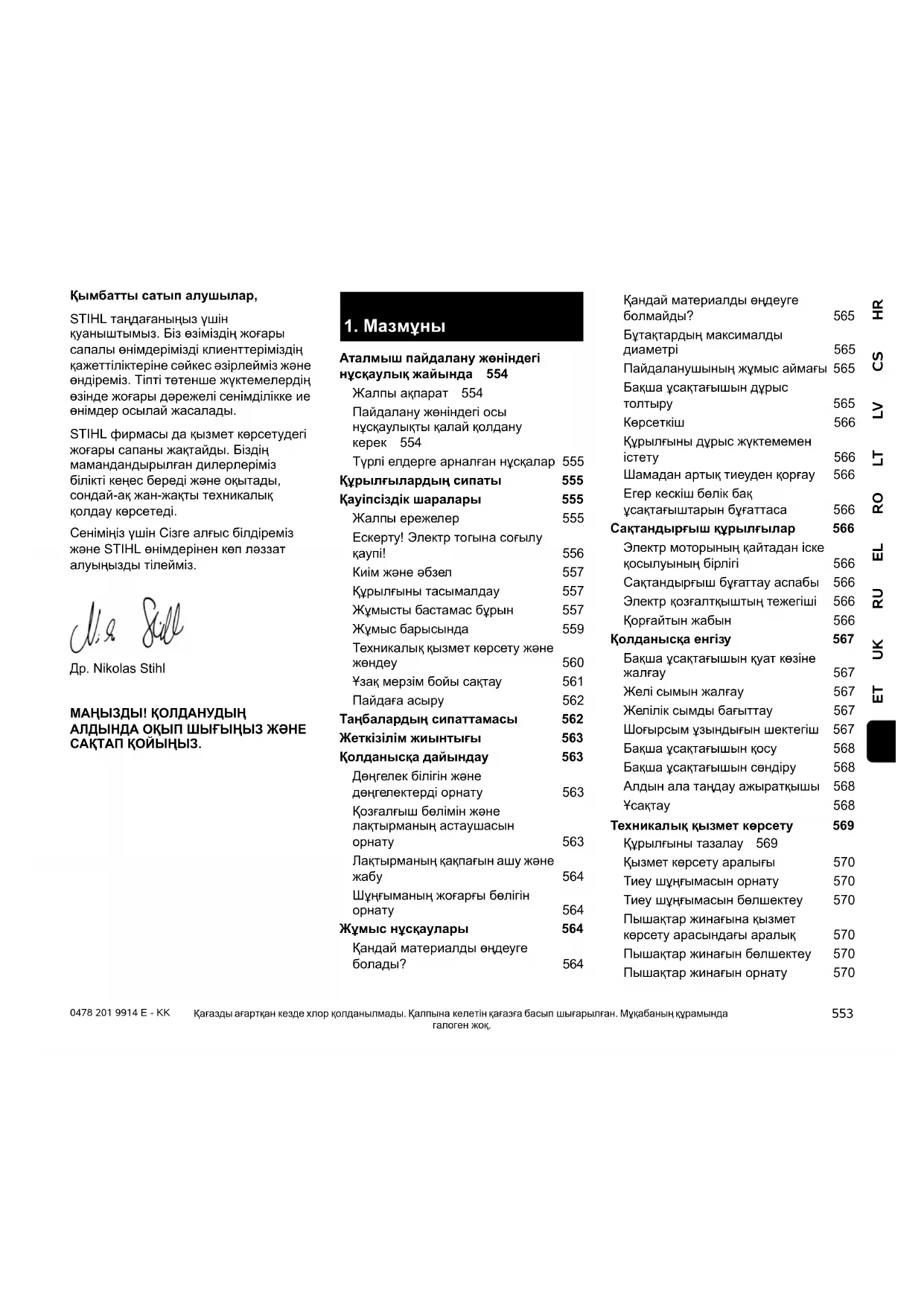

1. Мазмуны

Аталмыш пайдалану жөніндегі нускаулық жайында 554

Жалпы акпарат 554

Пайдалану жөніндегі осы нүсқаулықты қалай қолдану керек 554

Түрлі елдерге арналған нұсқалар 555

Курылғылардың сипаты 555

Қауіпсіздік шаралары 555

Жалпы ережелер 555

Ескерту! Электр тогына согылу каупі! 556

Киім және әбзел 557

Кұрылғыны тасымалдау 557

Жұмысты бастамас бұрын 557

Жұмыс барысында 559

Техникалық қызмет көрсету және жәндеу 560

¥зак мерзім бойы сактау 561

Пайдаға асыру 562

Танбалардың сипаттамасы 562

Жеткізілім жиынтығы 563

Колданыска дайындау 563

Дөңгелек білігін және дөңгелектерді орнату 563

Козгалғыш бөлімін және лақтырманың астаушасын орнату 563

Лактырманың қақпағын ашу және жабу 564

Шүңғыманың жоғарғы бөлігін орнату 564

Жұмыс нұсқаулары 564

Кандай материалды өндеуге болады? 564

Кандай материалды өндеуге болмайды? 565

Пайдаланушының жұмыс аймағы 565

Бакша үсактағышын дұрыс толтыру 565

Көрсеткіш 566

Кұрылғыны дұрыс жүктемемен істету 566

Шамадан артык тиеуден корғау 566

Егер кескіш бөлік бақ усактағыштарын бұғаттаса 566

Сактандырғыш құрылғылар 566

Электр моторының қайтадан іске қосылуының бірлігі 566

Сактандырғыш бұғаттау аспабы 566

Электр козғалтқыштың тежегіші 566

Коргайтын жабын 566

Колданыска енгізу 567

Бакша үсақтағышын куат көзіне жалғау 567

Желі сымын жалғау 567

Желілік сымды бағыттау 567

Шоғырсым ұзындығын шектегіш 567

Бакша усактағышын косу 568

Бақша ұсақтағышын сөндіру 568

Техникалық қызмет көрсету 569

Кұрылғыны тазалау 569 Қызмет көрсету аралығы 570

Тиеу шунғымасын орнату 570

Тиеу шунғымасын белшектеу 570

Пышактар жинағына қызмет көрсету арасындағы аралық 570

Пышақтар жинағын бөлшектеу 570

Пышактар жинағын орнату 570

Пышақ тозуының шегі 571

¥сақтағыш пышақтарды қайрау 571

Электр козгалткышы және донғалақ 572

Сақтау және қысқы үзіліс 572

Тасымалдау 572

Бакша усактағышын тарту немесе итеру 572

Бақша ұсақтағышын көтеру немесе тасу 572

Бақша ұсақтағышының тік күйінде орнын ауыстыру

Тозу дәрежесін барынша азайту және зақымдардан қорғау

Баска да қосалқы бөлшектер 574

Коршаган ортаны корғау 574

Көдеге жарату 574

Сэйкестік бойынша мәлімдеме 574

STIHL GHE 355.0, GHE 375.0 бакша усақтағыштарының ЕО талаптарына сәйкестігі туралы декларация 574

Сэйкестік белгісі 575

Белгіленген қолданыс кезеңі 575

STIHL еншілес кәсіпорындары 575

STIHL өкілдіктері 575

STIHL импорттаушылары 575

Техникалық деректер 576

REACH 577

Техникалық қызмет көрсету жоспары 578

2. Аталмыш пайдалану жөніндегі нүсқаулық жайында

2.1 Жалпы акпарат

Осы пайдалану женіндегі нұсқаулық ЕҚ 2006/42/ЕС директивасына сәйкес келетін өндірушінің түпнұсқа пайдалану женіндегі нұсқаулығы болып табылады.

STIHL компаниясы ез өнімдерінің ассортиментін жетілдіру бойынша тұрақты жұмыстар жүргізіп келеді; сондықтан жеткізу жиынтығының пішініне, технологиясы мен жабдықталуына өзгерістер енгізу құқығын өзімізге қалдырамыз. Аталған себепке байланысты осы кітапшадағы мәліметтер мен суреттерге негізделген ешқандай шағымдар қабылданбайды.

Осы пайдалану жөніндегі нүсқаулықта елдердің бәрінде бірдей қолжетімді болмауы мүмкін үлгілер сипатталған.

Осы пайдалану жөніндегі нұсқаулық авторлық құқықпен қөрғалған. Барлық құқықтар, соның ішінде көшірмелеу, аудару және электрондық жүйелермен өндеу құқықтары өндірушіге ғана тиесілі.

2.2 Пайдалану жөніндегі осы нүсқаулықты қалай қолдану керек

Суреттер мен мәтіндер, жұмыстың белгілі бір сатыларын сипаттайды.

Көгалшапқыштағы барлық нышандар, пайдалану жөніндегі осы нұсқаулықта түсіндіріледі.

Көз тігу бағыты:

Пайдалану жөніндегі нүсқаулықта «солға» және «оңға» көз тігу сөздерін қолданған кезде: пайдаланушы аспаппен түр (жұмыс күйі).

Бөлімдердің нүсқаулары:

Толығырақ ақпаратты табуға болатын бөлімдер мен бөліктер көрсеткішпен белгіленген. Бөлім нүсқауларының мысалы: (⇒ 4.)

Мәтін үзінділерінің белгіленуі:

Бөлек нүсқаулар келесідей белгіленуі мүмкін.

Пайдаланушының орындалатын операцияларының бірізділігі:

- Бурауыштың көмегімен және түтқышты (2) қолдана отырып, бұранданы (1) бұрап алыңыз ...

Жалпы тізімдері:

- Спорттык іс-шаралар мен сайыстарды өткізген кезде өнімді қолдану

Аса маңызды мәтіннің бөліктері:

Оқырманның назарын аудару үшін, пайдалану жөніндегі нұсқаулықтағы мәтіннің ең маңызды үзінділері келесі танбалармен белгіленеді.

Қауіп-қатер!

Ауыр жаракат пен заçым алу қаупі бар. Белгілі бір әрекеттері белгіленген немесе рүқсат етілмеген.

Ескерту!

Жаракат алу каупі бар. Жаракаттан аман сақтап қалатын тәсіл көрсетілген.

Абай болыңыз!

Белгілі бір әрекеттердің салдарынан жеңіл жаракаттар келтіріліп, жабдық сынуы мүмкін.

Нускау

Оператордың ыктимал кателіктерін болдырмау максатымен жабдықты қолдану жөніндегі ұсыныстар.

Суретке сілтемелер:

Кұрылғыны пайдалануды көрсететін суреттер Пайдалану жөніндегі нұсқаулықтың басында келтірілген.

Фотокамера белгісі Пайдалану жәніндегі нұсқаулықта келтірілген мәтінге сәйкес суретті нұскайды.

2.3 Турлі елдерге арналған нұскалар

STIHL компаниясы қолданылатын еліне байланысты құрылғыны ашалар мен ажыратқыштардың көптеген түрлерімен жабдықтайды.

Суреттерде Еуропа үшін жасалғандары көрсетілген, құрылғыны басқа ашамен қосу дәл осылай жүзеге асырылады.

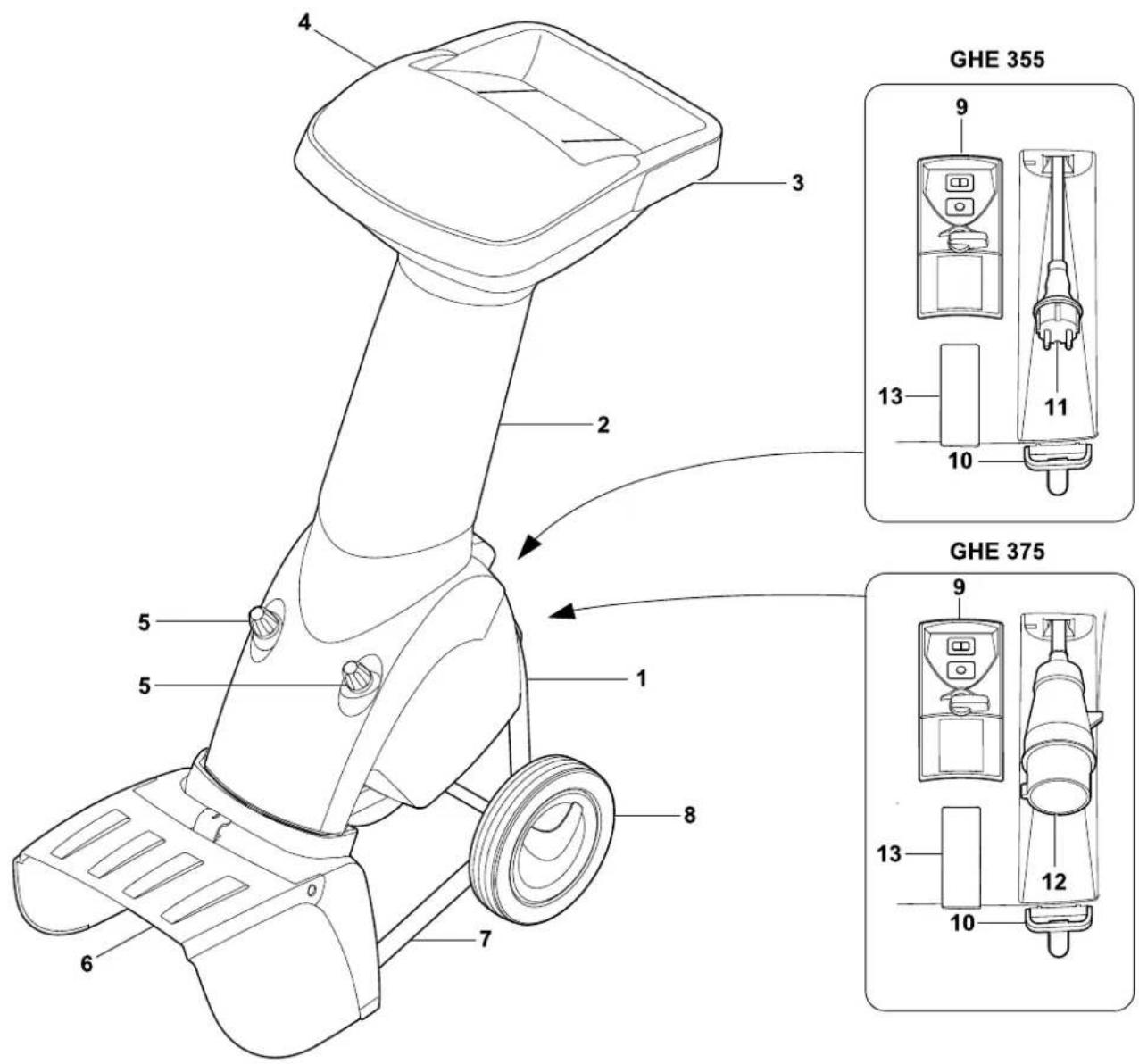

3. Курылғылардың сипаты

1 Негізгі кұрылғы
2 Шунғыманың төменгі белігі
3 Тіреуіш түтка
4 Шунғыманың жоғарғы бөлігі
5 Бурandalы тығындар
6 Лақтырманың астаушасы
7 Кубыр тірегі
8 Дөңгелек
9 Ажыраткыш
10 Шоғырсым ұзындығын шектегіш
11 Желілік штекер GHE 355
12 Желілік штекер GHE 375
13 Машина нөмірі жазылған төлқүжат

4. Қауіпсіздік шаралары

4.1 Жалпы ережелер

Аспаппен жұмыс істегенде қауіпсіздік техникасын қатаң ұстаныңыз.

Алғаш рет қолданыска енгізер алдында осы пайдалану жөніндегі нұсқаулықты мұқият оқып шығыңыз. Кейінгі

уакытта да қолдана алу үшін пайдалану жөніндегі нұсқаулықты ұқыптап сақтап қойыңыз.

Қауіпсіздік мақсатында мына қауіпсіздік шараларын ұстанған жән және де нұсқаулықта ескерілмеген басқа да ережелерді ұстану керек. Құрылғыны

үнемі ақылмен және жауапкершілікпен пайдаланыңыз және де пайдаланушы басқа түлғаларға зақым тигізгені үшін және мүлікті бүлдіргені үшін жауапты екенін ұмытпаңыз.

Баскару элементтерімен және құрылғыны пайдалану ережелерімен танысып шығыңыз.

Құрылғыны тек пайдалану жәніндегі нұсқаулықты оқыған және Құрылғыны пайдалана алатын түлғаларға ғана пайдалануға болады. Алғаш рет қолданықса енгізер алдында пайдаланушы тәжірибелі маманға жүгінуі керек. Сатушы немесе басқа маман пайдаланушыға Құрылғыны қауіпсіз жолмен пайдалану ережелерін түсіндіруі тиіс.

Нускау берген кезде пайдаланушыға құрылғымен жұмыс істеген кезде барынша абай болып, зейін қоя отырып жұмыс істеу керек екенін түсіндірген жөн.

Осы құрылғыны мұқият пайдаланған кезде де әрдайым қалдық тәуекелдер пайда болуы мүмкін.

Түншығудан өлім каупі бар! Орауыш материалмен ойнағаннан балаларға түншығу каупі төнуі мүмкін. Орауыш материалды балалардан алшақ ұстаңыз.

Кұрылғыны барлық құралдарымен тек осы үлгімен таныс және онымен жұмыс істей алатын түлғаларға ғана беруге руксат етіледі. Пайдалану жәніндегі нұсқаулық құрылғының ажырамас бөлігі больып табылады және жаңа пайдаланушыға құрылғымен бірге берілуге тиіс.

Құрылғымен жұмыс істеу және пайдалану үшін пайдаланушының физикалық, сезіну және ойлау қабілетін қамтамасыз ету. Егер пайдаланушы физикалық, сезіну немесе ойлау жағынан шектеулі болса, ол Құрылғымен тек қадағалауда немесе жауапты түлғаның нұсқаулары бойынша ғана жұмыс істей алады.

Пайдаланушының кәмелетке толғанына немесе үлттық ережелерге сәйкес кәсібі бойынша қадағалауда оқытылғанына кез жеткізіңіз.

Кұрылғымен тек физикалық және психологиялық жағдайы жақсы болғанда ғана жұмыс істеу керек. Денсаулығыңыз нашар болған жағдайда ұсақтағышпен жұмыс істеуге рұқсат алу үшін дәрігерге жолығыңыз. Қимылыңызды нашарлататын дәрілердің немесе алкоголь ішімдіктерінің әсері барда құрылғымен жұмыс істеуге тыйым салынады.

Кұрылғы тұрмыстық мақсаттарға арналған.

Назар аударыңыз – жазатайым оқиганың қаупі бар!

STIHL бақша ұсақтағышы кесілген бұтакшалар мен өсімдіктердің қалдықтарын ұсақтауға арналған. Оны басқа мақсатпен қолдануға болмайды, себебі бүл адам үшін қауіпті және жабдық үшін зиянды болуы мүмкін.

Бакша ұсақтағышын келесі мақсаттарға пайдалануға тыйым салынған (толық емес тізім):

– баска материалдар (мысалы, шыны, металл) үшін;
- пайдалану жөніндегі нүсқаулықта көрсетілмеген жұмыстарды орындау үшін;

- азык-тулік дайындау үшін (мысалы, мұзды ұсақтау, мезғаға іріктеу).

Қауіпсіздік мақсатында STIHL компаниясы рүқсат еткен керек- жарактардың дұрыс орнатылымынан басқа, құрылғы құрылымына кез келген өзгерістер енгізуге тыйым салынады, сонымен қатар, мүндай әрекеттер кепілдіктің жойылуына әкеледі. Рүқсат етілген керек-жарактар туралы мәліметтерді STIHL делдалынан біліп алуға болады.

Сонымен қатар, іштен жанатын қозғалтқыш пен электр қозғалтқыштың айналу жилігіне немесе қуаттылығына әсер ететін құрылғыны қолмен қозғалтуға тыйым салынған.

Құрылғыны зат, жануарлар мен адамдарды, әсіресе балаларды тасымалдау үшін пайдалануға тыйым салынады.

Коғамдық орындар, парктер, спорт аланшаларында, жолда, ауыл және орман шаруашылығында пайдаланған кезде өте сақ болу қажет.

Кұрылғыны тегіс жерге қойылғанда және ол өздігінен аунал кетпейтін болған жағдайда ғана жіберіңіз.

4.2 Ескерту! Электр тогына согылу каупи!

Назар аударыңыз! Электр тогына соғылу қаупі!

Қауіпсіздік мақсатында желі сымының, желілік штекерге ажыратқыштар мен

косатын сымга ерекше назар аударыңыз. Ток соғу қаупінің алдын алу үшін, зақымданған шоғырсымдарды, ұяларды, айырлар мен нұсқалған қосу сымдарын пайдалануға тыйым салынады.

Сол себепті зақым белгілеріне (сынғыштық) қосу сымдарын тұрақты тексеріп тұру қажет.

Желілік сымы жазылған құрылғыны ғана қолданыска енгізіңіз.

Кабель барабанын пайдаланған кезде, оны пайдалану алдында толықтай жазу керек.

Зақымдалған ұзартқыш кабельді пайдалануға тыйым салынады. Зақымдалған ұзартқыш кабельді жаңасына ауыстыру керек, ұзартқыш кабельді жөндеуге тыйым салынады.

Егер желілік сым немесе ۷зартқыш кабель жұмыс барысында закымдалса, желілік сымды немесе ۷зартқыш кабельді бірден ток кезінен ажыратыңыз. Ешкашан закымдалған желілік сымға не ۷зартқыш кабельге тимеңіз.

Кұрылғыны сымдары зақымданған немесе төзған болса пайдалануға болмайды. Қосатын сымда зақым келу мен тозу белгілерінің болмауына ерекше назар аударып тексеріңіз.

Электр сымдарын жөндеу мен айырбастауды тек арнай оқытылған қызметкерлер ғана жүзеге асыру керек.

Электр тогына соғылу қаупі!

Зақымданған сымды желілік қорек көзіне қосуға тыйым салынады, оны тек электр желісінен ажыратылғаннан кейін ғана ұстауға болады.

Кескіш блоктарға (пышақтарға) тек аспап сөніп түрғанда ған қол тигізуге болады.

Электр желісі сәйкес сақтандырғыштармен қорғалуын үнемі қадағалап отырыңыз.

Жанбыр жауып түрганда немесе влғалды ортада жұмыс істеуге тыйым салынады.

Ашык аспан астында жұмыс істеген кезде тек құрылғыға келетін (⇒ 10.), су өткізбейтін ұзартқыш шоғырсымды қолданыңыз.

Электр куатының сымын ашаны розеткадан алып тастау арқылы сөндіріңіз. Электр сымын тартуға тыйым салынады.

Курылғыны жаңбырдың астында қалдырмаңыз.

Егер кұрылғы генератор агрегатына қосылса, токтың ауытқұына орай оның зақымданбауын қарап отырыңыз.

Курылғыны максимальды ажырату тогы 30 мА балқымалы сақтандырғышпен қорғалған электр қуатының кезіне жалғап қосуға болады. Қосымша мәліметтерді электрмонтаждаушыдан алуға болады.

4.3 Киім және әбзел

Құрылғымен жұмыс істеу үшін табаны сырғанамайтын жабық аяқ киім киіңіз. Жалаң

аяк немесе сандалдармен жұмыс істеуге тыйым салынған.

жұмыс кезінде және әсіресе техникалық қызмет көрсету және құрылғыны тасымалдау кезінде әрқашан жабық

белбеуі бар қорғаныш былғары қолғап киіңіз.

Жұмыс істеген кезде қорғаныс кезілдірігін және есту мушелерін қорғау құралдарын киңіз. Оларды жұмыс уакыт бойы киңіз.

аткарған уақыт бойы киіңіз.

Құрылғымен жұмыс істеген кезде денеге жабысып тұратын сәйкес киім киіңіз,

мысалы, жұмыс халатының орнына комбинезон. Қсақтағышпен жұмыс істегенде шәлі тарту, галстук, әшекейлер тағуға, бос жіберілген ленталар мен басқа да сыртқа шығып түратын киім элементтерін киюге тыйым салынады.

Аспаппен жұмыс істегенде, және де оган қызмет көрсеткенде ұзын шаштарды байлап, бас киім (жаулық, кепка және т.б.) астына жасыру қажет.

4.4 Курылғыны тасымалдау

Кұрылғының үшкір және ыстық бөліктерінен жаракат алмау үшін тек қорғаныш қолғаптармен ғана (⇒ 4.3) жұмыс істеңіз.

Электр қозғалтқышы қосулы түрган құрылғыны тасымалдамаңыз. Тасымалдар алдында электр қозғалтқышты сөндіріңіз, пышақтың төқтауын күтіңіз және түтандыру білтесінің түйіспелі ұштығын суырып алыңыз.

Кұрылғыны тек оның электр қозғалтқышы суығаннан кейін ғана тасуға болады.

Курылғыны тек тиісті түрде орнатылған суарма шұңғымамен ғана тасымалданыз.

Бос жаткан пышактар аркылы, дене зақымдарының келтірілу қаупі бар!

Эсіресе еңкейту кезінде құрылғының салмағын ескеріңіз.

Сай келетін жуктеу механизмдерін (жуктеу тұғырнамаларын, жук көтергіш кондырғыларды) пайдаланыңыз.

Пайдалану жөніндегі нүсқаулықта көрсетілген орындарды пайдалана отырып, ұсақтағышты сәйкес келетін құралдармен (баулармен, қайыстармен және т.б.) бекіту керек. (⇒ 12.3)

Кұрылғыны тек жүріс жылдамдығымен тартуға немесе тасуға болады. Сүйретпеніз!

Курылғыны тасымалдау кезінде, атап айтсақ, жуктеу тұғырнамаларында жүктің және тасымалданатын заттың қауіпсіздігіне қатысты жөргілікті заңдардың талаптарын орындау қажет.

4.5 Жумысты бастамас бұрын

Кұрылғыны пайдалану жөніндегі нүсқаулықты оқып шыққан адамдар ғана пайдаланатынына көз жеткізіңіз.

ІЖК мен электр қозғалтқышпен жабдықталған бақ аспаптарын пайдалану ережелерін сақтаңыз.

Құрылғыны пайдаланар алдында ақаулы, сондай-ақ тозған және бүлінген бөлшектерді алмастыру қажет. Құрылғыдағы анық емес немесе зақымдалған қауіп және ескерту белгілерін жаңартыңыз. Өз қалаңыздағы STIHL делдалында қосалқы жапсырмалар мен барлық басқа қосалқы бөлшектер қолжетімді.

Тозған немесе зақымдалған бөлшектер (мысалы, өтпей қалған пышақтар) құрылғының қауіпсіздігіне кері әсер етуі және пайдаланушының жаракақтануына алып келуі мүмкін.

Колданыска енгізер алдында төменdegілерді тексеру және қамтамасыз ету қажет:

• Құрылғының қауіпсіз жұмыс жүргізуге жарамдылығын. Бул қаптамалар мен сақтандырғыш Құрылғылардың ез орындарында орналасуын және мінсіз күйде екендігін білдіреді.
  – Электр куатына косу талаптарға сәйкес орнатылған розеткаға жүзеге асырылады.
  – Жалғағыш және ұзартқыш сымдардың окшаулағышының, штекердің және жалғастырғыштың мінсіз күйде екендігін.

– Тутастай құрылғыда (электр қозғалтқышының корпусы, қорғаныш жабдықтар, бекіткіш бөлшектер, пышақтар, кескіш біліктер, дискілі пышақтар және т.б.) ешқандай зақымдану және тозу белгілерінің жок екендігін.
– Кұрылғы ішінде ұсқталатын материалдың болмауын және тиеу шүңғымасының бос болуын.
– Барлык бұрандалардың, сомындардың және басқа бекіткіш элементтердің орнында болуын және бурап тартылғанын. Қолданар алдында босаған бұрандалар мен сомындарды бұрап тартыңыз (айналу мезетін қадағалаңыз).
– Усақталатын материал түрі (қатты немесе жұмсақ материал) алдын ала тандау ажыратқышымен алдын ала орнатылған.

Жаракат алу каупі бар! Пышактардың айналу бағыты ұсақталатын материал түрінің баптауына байланысты. Параметр дұрыс тандалмаған болса, кері лақтырылған ұсақталатын материалдан пайдаланушы ауыр жаракат алуы мұмкін.

Құрылғыны тек ашық аспан астында, қабырға мен басқа да қозғалмайтын объекттерден алшақ жерде пайдаланыңыз, жаракат алу қаупін және мүлікті зақымдау қауіпін төмендету үшін (пайдаланушы үшін жеткіліксіз жұмыс аймағы, шыны сындыру, автокелікті сызып алу және т.б.).

Кұрылғы тегіс әрі жатық қабатты орнықты тұруы керек.

Құрылғыны тастар мен құыршық тастарға орнатып пайдалануға тыйым салынған, ұшқындайтын материалдан жаракат алуы мүмкін.

Эр ретте бастаған кезде құрылғы тиісті түрде жабылғандығына көз жеткізіңіз. (⇒ 11.3)

Қауіпті жағдайда тез әрекет етуге арналған ажыратқыштардың орналасқан жерін есте сақтаңыз.

Суарма шунғыманын, шашырандыдан корғайтын панельдері бүтін болуы тиіс және суарма тесікті толықтай жауып тұруы тиіс, зақымданған шашыратқышты айырбастау керек.

Құрылғыны тек дұрыс жиналған күйде ғана пайдалануға болады. Құрылғыда белшектер (мысалы , деңгелектер) жоқ болса, белгіленген қауіпсіз қашықтық сақталып түрмайды, сонымен қатар, құрылғының тұрақтылығы азаюы мүмкін.

Іске қосу алдында тиісті қашықтықты бақылап тексеріңіз!

«Дурыс жинау» деген сөздің мағынасына тек құрылғыда барлық бөлшектердің орнатылуы дел қана түсінуге болмайды, сонымен қатар келесі әрекеттерді жасау:

– Шунғыманың жоғарғы белігі төменгісіне орнатылған,
– тиеу шунғымасы негізгі құрылғыға орнатылған және екі бұрандалы тығын да тартылған,
– Дөңгелек тірегі орнатылған,
– екі дөңгелегі де орнатылған,

– Барлық қорғаушы құралдар (лақтырманың астаушасы, шашырандыдан қорғайтын панельдер және т.б.) орнатылған және жұмысқа жарамды,
– шапкыш бөлік (дискілі пышақ) орнатылған,
– барлық пышақтар дұрыс орнатылған.

Куралдағы орнатылған алмастырып- қосқыштар мен сақтандыргыш құрылғыларды алуға немесе қайта қосуға болмайды.

Зақымдар мен майыскан жерлерінің бар-жоғын тексеру арқылы дискілі пышақты тексеріңіз және қажет болғанда ауыстырыңыз.

4.6 Жумыс барысында

Жануарлар немесе адамдар, әсіресе балалар қауіпті аймакта болғанда, еш жағдайда құрылғымен жұмыс істеуші болмаңыз.

Кұрылғымен жаңбыр, күн күркірегенде және әсіресе найзағай жарқылдағанда жұмыс істеуге болмайды.

Жұмыс барысында сырганап кетпеу үшін ерекше абай болған жән. Мумкіндігінше құрылғыны дымқыл жерлерде қолданудың алдын алу керек.

Жұмысты күндіз немесе жеткілікті дәрежедегі жасанды жарық болған жағдайда ғана орындаған жөн.

Жұмыс барысында жұмыс аймағында өзге заттар мен батпақ болмау керек. Сүрініп кетуге болатын барлық заттарды алып тастаңыз: тастар, бұтақтар, сымдар және т.б.

Пайдаланушының орны ұсақтағышты орналастырған орыннан жоғары болмауы тиіс.

Icke косу:

Іске қосар алдында құрылғыны сенімді вертикалды күйде орналастырыңыз. Горизонталды күйде пайдалануға тыйым салынған.

«Курылғыны қолданыска енгізу» бөлімінің нүсқауларын сақтай отырып, қурылғыны абайлап қосыңыз. (⇒ 10.5)

Бензинді немесе электр моторды іске қосқан кезде материалдарды тастауға арналған саңылаудың алдында тұруға болмайды. Сөндірген кезде бақша ұсақтағышының ішінде өнделіп жатқан материалдар қалып қоймауы тиіс. Бүл жағдайда материал сыртқа тасталып, адамдарға зақым келтіруғі мүмкін.

Бастау кезінде құрылғыны аударуға болмайды.

Кыска уакыт аралығында, жиі қосуды, атап айтсақ қосу / сөндіру «ойындарын» болдырмаған жән.

Электр козгалткышының қызып кету қаупі!

Усақтағышты қосу салдарынан болған куаттың тұрақсыздығы үшін желінің белгілі бір параметрлерінде осы электр желісіне қосылған басқа құрылғылар істен шығуы мүмкін.

Бул жағдайда келесі әрекеттерді орындау қажет (мысалы, аспапты басқа электр желісіне немесе кедергісі ең темен желіге қосуга болады).

Жумыстың басталуы:

Айналмалы белшектерге қолдарыңызды немесе аяқтарыңызды тигізуге болмайды.

Курылғы жұмыс істеп түрған кезде, бетіңізді немесе дененіздің басқа да беліктерін суарма шүңғымасының және қалдықтарды түсіріп тастауға арналған бұрғы құдығының үстінде ешкашан ұстамаңыз. Басыңыз бен дененізді жуктеу бұрғы құдығынан әрірек ұстаңыз.

Колыныз, дененіздің баска бөліктері немесе киіміңізді суарма шүңғымаға немесе қалдықтарды түсіріп тастауға арналған бұргғы құдығының ішіне сүқпаңыз. Көз, бет, саусақ, алақан және т.б. мүшелерге жаракат келтірілу қаупі бар.

Тіреуші устінгі бетке үнемі сүйеніңіз және тиісті тепе-тендікті сақтаңыз. Қолдарыңызды құрылғының үстінен шығармаңыз.

Пайдаланған кезде шашыраудан қоргайтын панельдерімен пайдалануға тыйым салынған. (мысалы, шығару, лақтыру, бекіту, сындыру).

Материалды салған кезде пайдаланушы нұскалған жұмыс аймағында болу керек. ￥сақтағыш жұмыс істеп түрганда пайдаланушы жұмыс аймағында болуы тиіс, лактыру аймағында болуға тыйым салынған. (⇒ 8.4)

Кұрылғының жұмысы кезінде ұсақталған материал кері лақтырылуы мүмкін. Пайдаланушы бетін, көздері мен қолдарын қатты жақақттап алуы

мумкін. Сондыктан қорғаныш кезілдірік пен қорғаныш қолғаптар (⇒ 4.3) киңіз және басыңызды материал салатын саңылаудан алшак ұстаңыз.

Бензин немесе электр қозғалтқышы жұмыс істеп түрган құрылғыны еңкейтуге болмайды.

Жумыс уақытында құрылғы құлаған жағдайда, электр қозғалтқышты дереу сәндіріп, желілік штекерді суырып алыңыз.

Құрылғымен жұмыс істеу барысында ұсақталатын материалдың түрін өзгертпекші болсаңыз, Құрылғыны өшіріп, пышақтардың тоқтауын күтіңіз. Содан кейін алдын ала таңдау ажыратқышын өзгертілген материал түріне (қатты материал немесе жұмсақ материал) сәйкес орнатыңыз.

Жұмыс күйінде алдын ала таңдау ажыратқышын басқаннан кейін құрылғыны қайта іске қосу 6 секундтан кейін ғана мүмкін болады.

Бакша ұсақтағышына кесілген бұтақшаларды салған кезде кері лақтыруы мүмкін. Пайдаланушы кері лақтырылған ұсақталатын материалдан ауыр жаракат алуы мүмкін. Қорғаныш қолғап пен кезілдірік (⇒ 4.3) киңіз!

Лактырма астаушасында усақталатын материалдың кептеліп қалмауын қадағалаңыз, себебі бүл усақтау нәтижесінің нашарлауына немесе кері сокқыларға алып келуі мүмкін.

Бакша ұсақтағышына ұсақталатын материал салған кезде ұсақтау камерасына металл бөлшектер, тастар, пластик заттар, шыны және т.с.с. бөтен заттардың салынбауын қадағалаңыз,

себебі бул кұрылғының закымдануына және тиеу шүнғымасынан кері сокқылардың берілуін алып келуі мүмкін.

Пайдаланушы кері үшкан ұсақталатын материал мен бөтен заттардан ауыр жаракат алуы мүмкін. Құрылғыға бөтен заттар салмаңыз және материалдың кептелуін бірден жәндеп отырыңыз.

Кескіш күрал ажыратылғаннан кейін толық токтағанға дейін біршама уакыт өтетінін естен шығармаңыз.

Электр қөзғалтқышты сөндіріңіз, желілік штекерді суырыңыз және барлық жылжымалы құралдардың тоқтағанын күтіңіз.

– Сіз құрылғыны қалдырмас бұрын немесе ол қараусыз қалар алдында
– Кұрылғының орналасқан жерін ауыстырудың алдында, кұрылғының алып барып, төңкеріп, жылжытып немесе тартуыңыз керек,
– бұрандалы бітеуішті босатыңқырар және құрылғыны ашар алдында,
- куралды тасымалдар алдында,
– бітеуіштерді немесе кескіш бөліктері, суарма шүңғымадағы немесе қоқыс түсіріп тастауға арналған арналардағы қоқыстарды кетірер алдында,
– дискілі пышақпен жұмыс істер алдында,

– кұрылғы тексеріліп немесе тазаланып жатқанның алдында, басқа да жұмыстарды өткізердің алдында.

Егер кескіш бөліkke бөгде заттар кіріп кетсе, құрылғыдан бөтен дыбыстар шығып немесе ол немесе басқаша дірілден жатса, электр қозғалтқышты сөндіріп, оның сөнгенін күтіңіз. Желілік штекерді суырып алыңыз, суарма шүңғыманы алып тастаңыз да, келесі қадамдарды жасаңыз:

– Құрылғыда, әсіресе кескіш бөліктің (пышақ, дискілі пышақ, пышақтың қыскышы, пышақ бұрандамасы, қыскыш шығыршық) бетінде зақымдардың бар-жоғын тексеріңіз де, Құрылғыны қосар және онымен жұмыс істер алдында, кәсіпкой мамандардың жәндеу жұмыстарын өткізуіне рұқсат беріңіз.
- Кескіш бөліктің барлық кескіш бөлшектерінің дұрыс орнатылғанын тексеріңіз де, қажет болса бұрандамаларын қаттырақ тартыңыз (созылудың айналу мезетін есепке алыңыз).
– Егер бөлшектердің біркелкі қасиеті бар болса, маман барлық зақымданған бөлшектерді ауыстыруы немесе жәндеуі тиіс.

4.7 Техникалық қызмет көрсету және жәндеу

Техникалық қызмет көрсетудің алдында (тазарту, жөндеу және т.б.) және қосатын сымның күйін

тексерер алдында усақтағышты тегіс

орынға орнату қажет, электр қозғалтқышты сөндіріп, желілік штекерді суырып алыңыз.

Техникалық қызмет көрсету алдында құрылғыға суу үшін 5 минут уақыт беріңіз.

Жөндеу және желіге қосылуға арналған сымды айырбастау тек білікті электршілерге ғана рүқсат етіледі.

Кескіш күралға қызмет көрсету алдында, тіпті куат кезі ажыратулы болғанда да кескіш күрал бұғаттау құрылғысының орнатылғанына қарамастан айналуды жалғастыра алатындығын тексеріңіз.

Егер техникалық қызмет көрсету кезінде қандай да бір беліктер немесе қорғаныш құрылғылары алынып тасталса, нұсқаулықтың талабына сәйкес оларды орнына орнату қажет.

Тазалау:

Колданып болғаннан кейін, құрылғы жақсылап тазартылуы керек. (⇒ 11.1)

Ешкашан жоғары қысымды тазалағышты пайдаланбаңыз және құрылғыны ағынды сумен жумаңыз (мысалы, бақшалық шлангінің көмегімен).

Агрессивті жуғыш заттарды пайдаланбаңыз. Булар пластиктің немесе металдың закымдалуына әкеліп, STIHL құрылғысының қауіпсіз жұмысына теріс әсер етуі мүмкін.

Техникалық қызмет көрсету жөніндегі жұмыстар:

Осы пайдалану жөніндегі нүсқаулықта көрсетілген техникалық қызмет көрсету жөніндегі жұмыстарды орынданыз, барлық басқа жұмыстарды делдал өткізуі тиіс.

Кажетті куралдар мен білім жетіспеген

жағдайда дереу делдалға хабарласыңыз.

STIHL компаниясы техникалық қызмет көрсету жәніндегі жұмыстарды және жәндеуді орындау үшін тек STIHL делдалдарына жүгінуді ұсынады. STIHL делдалдары тұрақты түрде оқытуды ұсынады және техникалық ақпаратты қамтамасыз етеді.

Аталмыш құрылғы үшін тек қана STIHL компаниясы рұқсат еткен немесе техникалық тұргыдан бірдей құралдарды, керек-жарактар мен аспалы жабдықтарды пайдаланыңыз, әйтпесе адамдарға зақым келтіру немесе құрылғының бузылу қаупі туындайды. Сурақтар болған жағдайда делдалға хабарласыңыз.

STIHL компаниясының тупнуска күралдары, керек-жарактары мен қосалқы бөлшектері өз қасиеттері бойынша құрылғы үшін онтайлы және пайдаланушының талаптарына сай келеді. STIHL тупнуска қосалқы бөлшектерін STIHL қосалқы бөлшек нөмірі, STIHL атауы және қажет болғанда STIHL қосалқы бөлшек коды бойынша анықтауға болады. ￥сақ бөлшектерде тек бөлшек нөмірі ғана болуы мүмкін.

Ескерту және нұсқау жапсырмалары әрқашан таза және оқылатын күйде болуы керек. Зақымдалған немесе жоғалған жапсырмаларды STIHL делдалдарының жаңа түпнұсқа жапсырмаларына ауыстырыңыз. Бөлшекті жаңасына ауыстырған кезде, жаңа бөлшекте дәл сондай жапсырманың бар болғанына көз жеткізіңіз.

Кескіш бөлікпен жасалатын жұмыстарды тек қорғаныш қолғаптармен (⇒ 4.3) және ерекше сақтықпен орындаңыз.

Курылғы қауіпсіз пайдаланатын күйде болуы үшін, барлық сомындар, бұрандалар мен бұрандамалар, әсіресе кескіш бөліктің барлық бұрандамалары мықтап тартылған.

Құрылғыны тозу белгілері мен зақымдардың болуына тұрақты тексеріп отырыңыз, әсіресе ұзак ұақыт пайдаланбай қоятын кезде (мысалы, қыс мезгілінің алдында). Қауіпсіздік түсінігіне орай, тозған және зақымданған бөлшектерді дереу ауыстыру керек, соның арқасында құрал қауіпсіз әрі қалыпыты қолданыс жағдайында болады.

4.8 ¥зак мерзім бойы сақтау

Жабык орынга орнатар алдында аспаптың сууы үшін 5 минуттай уақыт беріңіз.

Окымаған адамға (мысалы, балаларға) ұсақтағышпен жұмыс істеуге тыйым салынған.

Узак уакыт сактау алдында (мысалы, кыс айларында) кұрылғыны мұқият тазарту қажет.

Кұрылғыны тек жұмыска жарамды күйінде ғана пайдаланған жән.

Кұрылғыны абайсызда аунап кетпейтін тегіс жерде сақтаңыз.

Бак ұсатқышты орнатылған жүктеу шүңғымасымен бірге пайдалануға. Ашық пышақтардан жаракат алу қаупі.

4.9 Пайдаға асыру

Kalдыктар адамдарға, жануарларға және қоршаған ортаға зиян келтіруі мүмкін, сондыктан кәсіби түрде кәдеге жаратылуы қажет.

Kalдыктарды қалайша кәсіби түрде пайдаға асыруға болатындығын білу үшін қайта өндеу орталығыңызға немесе делдалдарға жүгініңіз. STIHL компаниясы STIHL делдалдарын ұсынады.

Ауыстырылған агрегат нүсқаулыққа сәйкес пайдаға асырылатынына кез жеткізіңіз. Пайдаға асырар алдында, агрегатты қолданықса жарамсыз етіңіз. Төтенше жағдайлардан сақтану үшін желілік сымды немесе электр қозғалтқыштың қуат сымын ажырату кажет.

5. Таңбалардың сипаттамасы

Назар аударыңыз! Колданыска енгізер пайдалану жөніндегі нүсқаулықты оқып шығыңыз.

Жаракат алу каупі бар! Баска адамдарға кауіпті аймакта тұруға тыйым салынады.

Жаракат алу қаупі бар! Бөлшектер айналып түр! Құрылғы жұмыс істеп түрганда қолдарыңыз бен аяқтарыңызды саңылауларға салуға тыйым салынады.

Жаракат алу каупі бар! Кескіш құралмен жұмыс жасар алдында, техникалық қызмет көрсету және тазалау жұмыстарының алдында, жалғағыш сымның жұтылып қалғанын немесе зақымдалғанын тексерер кезде, сондай-ақ құрылғыны қараусыз қалдырар алдында электр қозғалтқышты сөндіріп, желі сымын аспаптан ажыратыңыз.

Жаракат алу каупі бар! Кері итерілген бутактар мен ұсақталатын материалдар алақаныңыз бен саусақтарыңызға кіріп кетуі мүмкін.

Шуға қарсы құлаққапты киіңіз.

Корғағыш көзілдірікті киіңіз.

Корғаныш қолғап киіңіз.

Жаңбыр жауып түрганда және ылғалды ортада жұмыс істемеңіз.

Жаракат алу каупі бар! Кескіш курал инерциямен айналып тұрады. Кескіш құрал төктағанша күтіңіз.

Жаракат алу каупі бар! Кұрылғыға басып түрманыз.

Жаракат алу каупі бар! Қолыңыз, денеңіздің басқа беліктері немесе киіміңізді суарма шүңғымаға немесе қалдықтары бар астаушаға сукпаңыз.

Жаракат алу каупі бар! Усақталатын материалды тек сол жағынан салыңыз.

Қатты материал алдын ала таңдалған болса, ұсақталатын материалды сол жағынан салыңыз. Пайдалану бойынша нұсқауларды орынданыз.

Усақталатын материалдың кері лақтырылу қаупі бар. Бөгде адамдарды қауіпті аймакқа жақындатпаңыз. Минималды қашықтық 15 м.

Ағаштар мен бута кесінділерін, сондай-ақ жуан және тармақталған кесілген бұтакшаларды ұсақтауға арналған қатты материалды алдын ала тандау.

Жемістер мен көкөніс қалдықтары, гүл кесінділері, жапырақтар және т.б. секілді өсімдіктердің orgаникалық қалдықтарын ұсақтауға арналған жұмсақ материалды алдың ала таңдау.

Жұмыс күйінде алдын ала тандау ажыратқышын басқаннан кейін құрылғыны қайта іске қосу 6 секундтан кейін ғана мүмкін болады.

6. Жеткізілім жиынтығы

Поз. Атауы
Саны

A	Шунғыманың төменгі бөлігі бар негізгі құрылғы	1
B	Шунғыманың жоғарғы бөлігі	1
C	Дөңгелек білігі	1
D	Дөңгелек тірегі	1
E	Дөңгелек тіреуі	2
F	Бұранда М6 x 55	2
G	Алты қырлы гайка	2

Поз. Атауы Саны

H	Дөңгелек	2
I	Дөңгелек қалпағы	2
J	Дөңгелек тығыны	2
K	Құбырлы штифт	2
L	Өздігінен кесетін бұранда Р6 x 50	2
M	Лақтырманың қақпағы	1
N	Лақтырманы ұзарту	1
O	Жақтау	1
P	Болт	2
Q	Жүлдызша-бұранда Р5 x 20	3
R	Жүлдызша-бұранда Р5 x 10	2
S	Бекіту бұрандасы	3
T	Орнату құралы	1
•	Пайдалану жөніндегі нұсқаулық	1

7. Колданыска дайындау

! Курылғының закымдалуын болдырмаңыз! Курылғының закымдалуына жол бермеу үшін төмендегі «Курылғыны жұмыска дайындау» тарауындағы барлық созылу мезеттері дел орындалуы керек.

7.1 Дөңгелек білігін және дөңгелектерді орнату

• Дөңгелек білігін (С) дөңгелек шектегіштерімен (Е), бұрандалармен (F) және алты қырлы гайкалармен (G) дөңгелек тірегімен (D) орнатыңыз және орнату құралымен (T) бұрап бекітіңіз (4 - 6 Нм).
• Деңгелекті (Н) орнатылған дөңгелек білігіне кигізіңіз.
• Дөңгелек тығындарын (J) енгізіңіз және құбырлы штифтті (К) қағып кіргізу арқылы бекітіңіз.
  • Дөңгелек каппағын (I) салыңыз.
  • Эрекетті баска жағында қайталаңыз.

7.2 Козгалғыш бөлімін және лақтырманың астаушасын орнату

1 Лактырманы узарту күралын орнату

• Негізгі құрылғыны (А) суретте көрсетілгендей биіктігі шамамен 15-20 см ағаш блокқа орналастырыңыз.
• Лактырманы узарту күралын (N) ілмегімен (1) жоғарыдан негізгі кұрылғыдағы (A) тесіктерге (2) іліңіз және негізгі кұрылғының алдыңғы жағы лактырманы узарту кұралының тесігіне дәл орнатылатындай етіп төменге қарай айналдырыңыз.
• Бурандаларды (R) ілмектердің қалпактарына (1) бурап бекітіңіз (1 - 2 Нм).

2 Козгалғыш белімін орнату

• Козгалғыш белімін екі деңгелек білігімен (3) негізгі құрылғыдағы (4) бағыттауыштарға тірелгенше енгізіңіз.
• Дөңгелек тірегін иілген жерімен (5) лактырманы узарту құралындағы (6) ойыққа енгізіңіз.
• Бурандаларды (L) деңгелек тіректеріндегі (7) саңылаулар арқылы енгізіп тартыңыз (3 - 4 Нм).

З Жактауды орнату

Дөңгелек тірегінің (5) иілген жері лақтырманы ұзарту құралындағы (6) ойықтарға дәл орнатылулы керек.

• Жактауды (О) жайыңыз және бұрандаларды (Q) бұраңыз (1 - 2 Нм).
  • Курылғыны орнатыңыз.

4 Лактырманың қақпағын орнату

• Лақтырманың қақпағын (М) іліңіз және болттарды (Р) басып енгізіңіз (қажет болса, пластмасса балғасын пайдаланыңыз).
  Орнаткан кезде сол мен он жак қабырғалар (8) лактырманың қақпағының ішкі жағына және лактырманы ұзарту құралының (9) бағыттаушы гайкасына дәл кіруін қадағалаңыз.

7.3 Лактырманың какпағын ашу және жабу

Лактырманың қақпағын ашу:

• Усақтау алдында лақтырманың қақпағын (1) жоғары қарай ашыңыз және лақтырманы ұзарту құралындағы бекіткіштің (2) бекітілуіне мүмкіндік беріңіз.

Лактырманың қақпағын жабу:

- Орынын ауыстырган кезде немесе жинақы куйде сақтау үшін бекітетін ципферді (2) шамалы көтеріңіз және лактырманың қақпағын (1) төмен түсіріңіз.

7.4 Шунғыманың жоғарғы бөлігін орнату

Шүнғыма тек бір делдалдың тарапынан арнайы құралдың көмегімен орнатылуы мүмкін. STIHL компаниясы STIHL делдалдарын ұсынады.

• Шунғыманың жоғарғы белігін (В) шунғыманың төменгі белігіне (1) орнатыңыз.
• Шашырандыдан қоргайтын панельдерді (2) суретте көрсетілгендей жоғары қарай жинаңыз және ұстап тұрыңыз.
• Бурандаларды (S) бурап бекітіңіз.

8. Жумыс нускаулары

8.1 Кандай материалды өндеуге болады?

GHE 355 бақша ұсақтағышымен жұмсақ материалды да, қатты материалды да өндеуге болады.

Жумсақ материал:

Жемістер мен көкөністердің қалдықтары, кесілген ғүлдер, жапырақтар және т.б. секілді органикалық өсімдік қалдықтары.

Катты материал:

Ағаш пен бұта кесінділері, сондай-ақ қатты және тармақталған кесілген бұтакшалар.

Ағаштар мен бута кесінділерін жас күйінде ұсақтаған жән, себебі кураған немесе дымқылданған бұталармен салыстырғанда ұсақталатын жас материалмен ұсақтағыш жеңілірек жұмыс істейді.

Кураган материалдарды өндеу кері лактыру қаупін қүшейтеді. Пайдаланушы кері лактырылған бұталардан ауыр жаракат алуы мүмкін.

Қатты материалдарды ұсақтау кезінде ұрылғыда ұсақталатын материалдың дұрыс бапталуын қадағалаңыз (⇒ 10.7). Пышақтардың айналу бағыты ұсақталатын материал түрінің баптауына байланысты. Параметр дұрыс таңдалмаған болса, кері лақтырылған ұсақталатын материалдан пайдаланушы ауыр жақақат алуы мүмкін.

8.2 Кандай материалды өндеуге болмайды?

Бақ ұсатқышына тастар, шыны, металл (сымдар, шегелер және т.б.) және пластмасса бөлшектері түспеуі тиіс.

Herizri epeje:

Компостта пайдаланылатын материалдар бақ ұсақтағыштарына көлмейді.

Бірнеше жінішке бутактарды бірге салу кезінде жеке бутакшалардың диаметрлерінің қосындысы максималды бутак диаметрінен аспауы тиіс.

Жаңа кесілген ағаштар мен бута кесінділерімен жұмыс істегенде ұсақтаудың ең жоғары өнімділігі қамтамасыз етіледі.

8.4 Пайдаланушының жұмыс аймағы

Жұмыс істеу барысындағы қауіпсіздік түсінігіне орай, пайдаланушы жұмыс аймағында болуы керек (сур аймак).

Артка аударылатын ұсақталған материалдың тиюін болдырмау үшін тікелей бақша ұсақтағышының артында емес, ал сөл бүйірінде тұру керек (сызықталған аймақ А).

8.5 Бакша усақтағышын дұрыс толтыру

Қифаш орнатылған пышақ механизмі кесілген бутақшаларды кері лактыруы мүмкін! Пайдаланушы кері лақтырылған кесілген бутақшалардан ауыр жарақат алуы мүмкін. Кері лактыру салдарынан жарақат алуды болдырмау үшін бақша ұсақтағышына буталарды дұрыс мелшерде салып отыру қажет. Бақша ұсақтағышы артқы жағынан (ягни оператор жұмыс аймағында тұрганда) (⇒ 8.4) толтырылса, кесілген бутақшалар сәл қифаш қүйде салынуы және сол жақ шүңғыма қабырғасындағы белгіге (1) сәйкес пышақ механизміне қарай бағытталуы тиіс.

Салынатын бутактардың белгіленген максимальды диаметрден аспауын қадағалаңыз. Көп тармакталған бутактарды сиретіңіз және бүйірдегі тармактарын кесіп тастаңыз. Тиеу тесігінің үлкен өлшемі тек көп тармакталған бутакшаларды жеңілірек қабылдауға ғана арналған.

8.6 Көрсеткіш

⚠️ Көрсеткіште көрсетілген белгі электр қозғалтқыш жұмыс істеп түрганда ғана мәнге ие болады. Сондықтан көрсеткішті тексеру үшін бақша ұсақтағышын қосыңыз. (⇒ 10.5)

Бақша ұсақтағышын қосқаннан кейін әндөлген ұсақталған материалдың көрсеткіште (1) келесі белгілермен көрсетіледі:

Ағаш пен бұта кесінділері, сондай-ақ қатты және тармақталған кесілген бұтакшалар.

Жемістер мен көкөністердің қалдықтары, кесілген гүлдер, жапырақтар және т.б. секілді orgаникалық әсімдік қалдықтары.

8.7 Кұрылғыны дұрыс жүктемемен істету

Бақша ұсақтағышының электр немесе іштен жанатын қөзғалтқышына айналымдар саны айтарлықтай азаймайтындай етіп жүктеме түсіруге болады. Бақша ұсақтағышына материалды үнемі біркелкі және үздіксіз жүктеп отыру қажет. Егер бақша ұсақтағышымен жұмыс істеу кезінде қөзғалтқыштың айналымдар саны азайса, электр немесе іштен жанатын қөзғалтқышты жүктемеден босату үшін материал салуды төқтатыңыз.

8.8 Шамадан артык тиеуден корғау

Егер жұмыс барысында электр қозғалтқыш шамадан артық күш түскен болса, автоматты түрде шамадан артық тиеуден қорғау үшін орнатылған аспабы іске қосылады және оны сөндіріп тастайды.

Салкындатканнан кейін (шамамен 10 минуттан кейін) бақ ұсақтағышы қайта жұмысқа дайын болады. Шамадан артық тиеуден қорғаудың жиі іске қосылуы, келесі себептерден болуы мүмкін:

– қосатын сымы сәйкес келмейді, (⇒ 10.1)
– желі шамадан тыс жуктелген,
– материалдың көлемі тым көп немесе пышақтары мұқалған

8.9 Егер кескіш бөлік бақ усактағыштарын бұғаттаса

Егер кескіш белік, ұсақтаған кезде бақ ұсақтағыштарын бұғаттаса, электр қөзғалтқышты дерек сөндіріп, желілік кабельді суырып алыңыз. Содан соң суарма шүңғымасын алып, кедергіні кетіріңіз.

9. Сақтандырғыш құрылғылар

9.1 Электр моторының қайтадан іске қосылуының бірлігі

Кұрылғы өткізгішті штепсель ажыратуына салу арқылы емес, ал сендіргіштің көмегімен ғана іске қосыла алады.

9.2 Сактандырғыш бугаттау аспабы

Электр қозғалтқыш пен пышақтарды қосу тек суарма шунғыманы дұрыс қосқан кезде ғана мүмкін болады. Аспап жұмыс істеп түрған кезде оң жақ бекіткіш бұранданы бұрап алған кезде (eger құрылғыға алдыңғы жағынан қарасаңыз) электр қозғалтқыш автоматты түрде ажыратылады, пышақтар бірнеше секундтан кейін токтайды.

9.3 Электр козгалткыштың тежегіші

Электр қозғалтқышының тежегіші пышақтар толық тоқтағанға дейінгі сөну уақытын бірнеше секундқа дейін қыскартады.

9.4 Коргайтын жабын

Материалды салу және тастау аймағында аспап, қорғаушы жабдықтармен жабдықталған. Оларға мыналар жатады: жоғарғы бөлігі мен шашыратқыш панельдері бар суарма шүңғыма, қоқыстарды түсіріп тастауға арналған ұзартылған шығыңқы жер және тастауға арналған жапқыш.

Корғаушы құрылғылар жұмыс барысында ұсақтағыштың пышақтарына дейінгі қауіпсіз қашықтықты қамтамасыз етеді.

10. Колданыска енгізу

Бакша ұсақтағышын іске қосу алдында «Қауіпсіздік шаралары» (⇒ 4.) тарауын мұқият оқып шығыңыз және барлық қауіпсіздік нұсқауларын орынданыз.

- Электр қозғалтқышты тек пайдалану жөніндегі нұсқаулықта сипатталғандай қосыңыз. (⇒ 10.5)

10.1 Бакша ұсақтағышын куат көзіне жалғау

«Ескерту – электрлік токтан пайда болатын қауінтер» (⇒ 4.2) тарауындағы барлық қауіпсіздік бойынша нұсқауларды орындаңыз.

Улыбританиялық үлгіде жасалған бақша ұсақтағышында арнайы штекермен ұзыңдығы 10 м жалғағыш кабель бар. Осы ұлыбританиялық штекерге сақтандырғыш кіріктірілген.

Кесімді кернеу мен жұмыс кернеуі бірдей болуы керек (фирмалық тактайшаны қараңыз).

Желіге қосылуға арналған сым тиісті сақтандырғышпен жабдықталуы тиіс. (⇒ 17.)

Жалғастырушы шоғырсымдар ретінде тек қана H07 RN-F DIN/VDE 0282 резенке шланг сымдарынан жеңіл емес сымдар пайдаланылуы тиіс.

Штепсельдік жалғағыштар шашырандыдан қорғалған болуы керек. Жарамсыз үзартқыш кабель қуаттылықтың жоғалуына әкеледі және электр қозғалтқышка зақым келтіруі мүмкін.

Желіге қосылуға арналған сымның ең аз көлденең кимасы мына шамада болуы тиіс: 3 x 1,5 мм² – ұзындығы 25 м дейін немесе 3 x 2,5 мм² – ұзындығы 50 м дейін.

Байланыс кабелінің ұялары резеңкеден жасалуы тиіс және DIN/VDE 0620 стандартына сай келуі тиіс.

Бул құрылғы желіге қосу нүктесінде (үй желісі) Z_макс жүйенің толық қарсылығы ең көбі 0,435 Ом (50 Гц бойынша) бар электрлік желіде пайдаланылуға арналған.

Пайдаланушы пайдаланылып отырған электрлік желінің параметрлері жоғарыда аталған талаптарға сай келетініне көз жеткізуі тиіс. Қажет болған жағдайда электрлік желінің толық қарсылығын электрмен жабдықтау ұйымынан біліп алуға болады.

Желілік сым туралы қосымша ақпарат алу үшін электрші маманға хабарласыңыз.

10.2 Желі сымын жалғау

Желі сымын тандаған кезде, «Кұрылғыны электр желісіне қосу» (⇒ 10.1) тарауындағы барлық тармақтарды қаперге алыңыз.

GHE 355:

- Желі сымының жалғастырғышын кұрылғының 3 полюсті желілік штекеріне (1) жалғаныз.

GHE 375:

- Желі сымының жалғастырғышын құрылғының 5 полюсті желілік штекеріне (2) жалғаңыз.

10.3 Желілік сымды бағыттау

Желілік сымды тек жалғастырғыштан тарту арқылы ажыратыңыз. Ешкашан кабельден тартпаңыз.

Егер бақша ұсақтағышын пайдалану барысында желілік сым ажыратылса, бақша ұсақтағышы алдымен үзіліс уақытының 12 секундынан кейін қайта жұмыска оралады.

10.4 Шоғырсым ұзындығын шектегіш

Жұмыс барысында шоғырсым ұзындығын шектегіш қосатын желінің өздігімен оралуының және желілі куат көзінің ажыратылып қалу мүмкіндігінің алдын алады. Сол себепті қосатын кабель шоғырсым ұзындығын шектегіш арқылы өтуі тиіс.

Кабельді шоғырсым ұзындығын шектегішке іліңіз:

• Желілік сымды косыңыз. (→ 10.2)
• Косатын кабельден (1) ілгек жасаңыз және оны тесікке (2) кіргізіңіз.
• Ілгекті ілмекке (3) іліңіз және оны тартып тастаңыз.

Кабельді шоғырсым ұзындығын шектегіштен шешу:

• Желілік сымның ілгегін ілмектен (3) босатыңыз.
• Косатын кабельдің ілгегін (1) тесіктен (2) шығарыңыз.
• Кажет болса, желілік сымды бөліңіз. (⇒ 10.3)

10.5 Бакша үсактағышын қосу

Кұрылғыда ұсақталатын материал болмауы керек, себебі ол іске қосу кезінде шашырауы мүмкін.

Дискілі пышактың бұғаттау кұрылғысы әрқашан шектегішке аудартылуы керек. (⇒ 11.6)

Егер алдын ала тандау ажыраткышы тік күйде (орташа күй) болса, бақша ұсақтағышын іске қосуға болмайды.

• Желілік сымды косыңыз. (⇒ 10.2)
• Ажыраткыштағы жасыл түймені (1) басыңыз.

Бакша ұсақтағышы пайдаланылуда.

10.6 Бакша ұсақтағышын сөндіру

Кұрылғыда ұсақталатын материал жоқ болса, алдымен электр қозғалтқышты орнатыңыз. Әйтпесе қайта іске қосқан кезде дискілі пышақ бұғатталуы мүмкін.

- Ажыраткыштағы қызыл түймені (1) басыңыз.

Бақша ұсақтағышының электр қозғалтқышы сөнеді және автоматты түрде төқтайды.

Электр қозғалтқышты өшіргеннен кейін тоқтауы үшін бірнеше секунд қажет жұмыс құралдарының жүрісіне назар аударыңыз.

GHE 355 және GHE 375 бақша ұсақтағыштарымен жұмсақ материалды да, қатты материалды да өңдеуге болады. Алдын ала тандау ажыратқышын бұрау арқылы ұсақтау әдісі орнатылады.

Егер алдын ала тандау ажыраткышы кұрылғы жұмыс істеп түрганда немесе өшіргеннен кейінгі электр қозғалтқыштың инерциялық айналуы кезінде (электр қозғалтқыш әлі токтаған жоқ) басылса, қауіпсіздік себептеріне байланысты бақша ұсақтағышын 6 секундтық үзілістен кейін ғана қайта қосуға болады. (⇒ 10.5)

Өндөлген ұсақталған материал бақша ұсақтағышын қосқаннан кейін ғана дұрыс көрсетіледі.

Пышактардың айналу бағыты ұсақталатын материал түрінің баптауына байланысты. Параметр дұрыс тандалмаған болса, кері лақтырылған ұсақталатын материалдан пайдаланушы ауыр жаракат алуы мүмкін.

Баптауды тексеру:

• Бакша усактағышын қосыңыз. (⇒ 10.5) Индикаторда (1) қазіргі бапталған әнделетін усакталатын материалдың белгісі көрсетіледі. (⇒ 8.6)

Баптауды өзгерту:

• Бакша ұсақтағышын өшіріңіз және шапқыш бөлігінің токтауын күтіңіз. (⇒ 10.6)
• Алдын ала тандау ажыраткышын (2) 180°-ка бураңыз.
• Бакша усақтағышын қайта қосыңыз. (⇒ 10.5) Индикаторда (1) қазіргі бапталған өнделетін усақталатын материалдың белгісі көрсетіледі. (⇒ 8.6)

10.8 ¥сақтау

• Бакша усактағышын беті тегіс және қатты жерге қойып, сенімді етіп орналастырыңыз.
• Корғаныш қолғаптар, қорғаныш кезілдірігі мен қорғау құлакқаптарын киіңіз. (⇔ 4.3)
• Түсіріп тастауға арналған жапқышты ашу. (⇒ 7.3)
• Бакша ұсақтағышын куат көзі желісіне қосу. (⇒ 10.2)
• Бакша усактағышын косыңыз. (⇒ 10.5)
• Бакша ұсақтағышы максималды айналу жиілігіне (бос жүріспен айналу жиілігіне) жеткенше күтіңіз.

• Усакталатын материалдың (қатты материал немесе жұмсақ материал) дисплейде көрсетілетін таңбага сәйкес келуін тексеріңіз. (⇒ 8.6)

• Егер көрсеткіш сәйкес келмесе, баптауды өзгертіңіз. (⇒ 10.7)

• Бакша усақтағышын усақталатын материалмен толтырыңыз. (⇒ 8.5)
• Бакша үсактағышын өшіріңіз. (⇒ 10.6)

козгалтқыштың жұмсақ материалға арналған режимінде ұсақтаған кезде қүшті көрі сокқы туындауы мүмкін. Пайдаланушы кері лактырылған ұсақталатын материалдан ауыр жақақат алуы мүмкін.

11. Техникалық қызмет көрсету

Электр козгалтқыштың байқаусызда қосылып кетуіне жол бермеу үшін кез келген техникалық қызмет көрсету, тазалау және шапқыш бөлігінде орындалатын жұмыстарға кіріспес бұрын міндettі түрде желілік кабельді ажыратыңыз.

Жұмыстарды тек қорғаныш қолғаптармен ғана орындаңыз. (⇒ 4.3) Тоқтамайынша пышақтан ұстаушы болмаңыз.

Қажетті мәліметтер немесе көмекші құралдар жетіспей тұрса, әрдайым делдалға хабарласыңыз.

STIHL компаниясы техникалық қызмет көрсету және жәндеу жұмыстарын тек STIHL делдалдарына ғана орындатуға кеңес береді.

STIHL компаниясы STIHL тупнуска қосалқы бөлшектерін пайдалануға кеңес береді.

11.1 Курылғыны тазалау

Техникалық қызмет көрсету мерзімділігі:

Жумыс істеп болғаннан кейін

Эрдайым пайдаланғаннан кейін құрылғы мұқият тазартылуы тиіс. Жақсы күтім құрылғыны зақымданудан қөргайды және қолдану мерзімін ұзартады.

Кысыммен аккан суды

электр козгалтқыштың немесе іштен жанатын козгалтқыштың бөлшектеріне, сонымен

қатар тығыздауыштарға, мойынтіректер орнатылған жерлерге және электр бөлшектеріне, мысалы, ажыратқышқа бағыттауға тыйым салынады. Бул қымбат жәндәу қажеттілігін тудырады.

Жиналып қалған батпақ пен органикалық қалдықтар қылшақпен, ылғалды матамен немесе ағаш таяқпен тазаланбаса, STIHL

компаниясы арнайы тазалағыш кұралды пайдалануды ұсынады (мысалы, арнайы STIHL тазартқыш кұралы).

Агрессивті жуғыш заттарды пайдаланбаңыз.

Дискілі пышактарды тұрақты тазалап тұру қажет.

Кұрылғыны суретте көрсетілген қүйдегідей ғана тазартуға болады.

- Суарма шунғымасын бөлшектеу. (⇒ 11.4)

Электр қозғалтқышының жеткілікті түрде суытылуын қамтамасыз ету үшін, электр қозғалтқышының корпусындағы ауа суытқыш жетекті (саңылау жылу алмасқышы) кірден тазартыңыз.

11.2 Кызмет көрсету аралығы

Бақша ұсақтағышын жылына бір рет делдал тарапынан жөндеу ұсынылады.

STIHL компаниясы STIHL делдалдарын усынады.

11.3 Тиеу шунғымасын орнату

Жумыстарды тек корғаныш қолғаптармен ғана орынданыз! (⇒ 4.3)

Тиеу шунғымасын орнатар алдында шапқыш бөліктің бұғаттау құрылғысымен бұғатталмай түрганына көз жеткізіңіз.

• Тиеу шунғымасын (1) негізгі құрылғыдағы бекіту ілмектеріне (2) іліп, алға қарай еңкейтіңіз.
• Бурандалы тығындарды (3) бурап қатырыңыз.

Орнатканнан кейін тиеу шунғымасының бекіту ілмектеріне дұрыс ілінгенін көзбен тексеріңіз.

11.4 Тиеу шунғымасын бөлшектеу

Жаракат алу каупі бар! Бурандалы тығындарды ашпас бурын желілік штекерді шығарыңыз. Жұмыстарды тек қорғаныш қолғаппен ғана істеңіз! (⇒ 4.3)

• Бурandalы тығындарды (1) босатып бурап алыңыз.
• Тиеу шунғымасын (2) артқа қарай еңкейтіңіз және шығарыңыз.

11.5 Пышақтар жинағына қызмет көрсету арасындағы аралық

Техникалық қызмет көрсету аралығы: әр пайдаланудан бұрын

Пышақтар жинағында (құрамында дискілі пышақ, ұсақтағыштар, бекіту шайбасы, қысқыш шығыршық және бұранда) тозуды, бекіту беріктігін, сынықтарды және баска зақымдарды тексеріңіз.

11.6 Пышақтар жинағын бөлшектеу

Жаракат алу каупі бар! Жұмыстарды тек қорғаныш қолғаптармен ғана орынданыз! (⇒ 4.3)

Токтамайынша пышактан устаушы болмаңыз.

• Тиеу шунғымасын шешіп алыңыз. (⇒ 11.4)
• Дискілі пышакты (1) көрсетілген позицияға бұраңыз және бұғаттау құрылғысын (2) тірелгенше жоғары қарай қайырыңыз.

2 Пышактар жинағын босату

• Буранданы (3) орнату куралының (Т) кемегімен босатып, толығымен бурап шығарыңыз.
• Буранданы (3), бекіту шайбасын (4) және қыскыш шығыршықты (5) шығарыңыз.

3 Калак-пышакты шығару

- Калак-пышакты (6), калак-пышакты (7) және калак-пышакты (8) шығарыңыз.

4 Дискілі пышақты шешіп алу

• Бугаттау кұрылғысын (2) кері қайырыңыз.
  • Дискілі пышакты (1) көтеріп алыңыз.

11.7 Пышақтар жинағын орнату

Жумыстарды тек корғаныш қолғаптармен ғана орынданыз! (⇒ 4.3)

Пышақтар жинағын орнатпас бұрын дискілі пышақ пен барлық ұсақтағыш пышақтардың қалыпты күйде екенін және ешқандай жарықтардың, сызаттардың не бұзылған жерлерінің жоқ екенін көзбен қарап тексеріңіз.

! Пышақтар жинағын орнатпас бұру құрылғыдағы пышақ қыскышын, дискілі пышақты және ұсақтағыш пышақтарды тазалаңыз.

Диффузиялық пышақпен бірге дискілі пышақ және үш қалақ- пышақ тісті пышақ қыскышымен жабдықталған. Пышақтар пышақ қыскышына тек дұрыс қалыпта ғана сұғыла алатындықтан, жалпы шапқыш беліктің қате құрастырылуы мүмкін емес.

1 Дискілі пышақты салу

- Дискілі пышакты (1) пышақ қыскышына сұғыңыз. Пышақ қыскышының тістеріне назар аударыңыз.

② Пышақтар жинағын бекіту

- Дискілі пышақты (1) көрсетілген позицияға бұраңыз және бұғаттау құрылғысын (2) тірелгенше жоғары қарай қайырыңыз.

Қалақ-пышақтардың ішкі жағындағы сандар (3) орнату реттілігіне сәйкес келеді.

- Калак-пышакты (4), калак-пышакты (5) және калак-пышакты (6) орнына салыңыз.

4 Пышақтар жинағын бекіту

• Кыскыш шығыршықты (7) сұғыңыз, бекіту шайбасымен (8) және бұрандамен (9) бірге бекітіңіз.
• Буранданы (9) орнату құралының (Т) көмегімен бұрап қатырыңыз (45 - 50 Нм).
• Бугаттау кұрылғысын (2) қайтадан кері қайырыңыз.

- Тиеу шунғымасын орнатыңыз. (⇒ 11.3)

11.8 Пышак тозуының шегі

⚠️ Тозудын шагіне жетпес бұрын тиісті пышақтарды бұру немесе ауыстыру кажет. STIHL компаниясы STIHL делдалдарын ұсынады.

1 Пышакка шолу

• 1 Аралас пышак бөлігі (1)
• 3 Калак-пышак белігі (2)
• 2 Бөлгіш пышақ бөлігі (3)
• Пышақтар жинағын бөлшектеңіз. (⇒ 11.6)

2 Аралас пышак

- Аралас пышактың негізгі жиегіне (4) сызғышты (5) қойыңыз. Кескіш жиегі мен сызғыш арасындағы қашықтық (А) тозуды көрсетеді.

Максималды тозудың шегі (А) Аралас пышақ (1):

A = 5 MM

3 Калак-пышақ

i Өлшеу әдісі мен берілген мән барлық үш қалақ-пышақ үшін бірдей.

Кескіш жиектерінің әркелкі жуктемесіне байланысты қалақ- пышақтарда асимметриялық тозу пайда болуы мүмкін.

- Екіден үшке дейін өлшеу нуктесінде кескіш жиегінің бойымен пышақ енін өлшеңіз. Ең кіші мән пайдаланылуы керек.

Пышактың мин. ені (В)

Калак-пышак (2):

B = 40 mm

4 Бөлгіш пышақ

Өлшеу әдісі мен берілген мән екі бөлгіш пышақ үшін бірдей.

Кескіш жиектерінің әркелкі жуктемесіне байланысты бөлгіш пышақтарда асимметриялық тозу пайда болуы мүмкін.

- Екіден үшке дейін өлшеу нуктесінде кескіш жиектерінің бойымен пышақ ендерін өлшеңіз. Ең кіші мән пайдаланылуы керек.

Пышактың мин. ендері (C, D) Бөлгіш пышақ (3):

C = 23 MM

D = 16 mm

11.9 Усактағыш пышақтарды кайрау

Барлык ұсақтағыш пышақтарды тек ресми делдал қызметкерлеріне қайратуға кеңес береміз. Өтпей қалған және дұрыс қайралмаған пышақтар (жүзінің бұрышы дұрыс емес, біркелкі қайралмаған пышақтардың әсерінен теңгерімсіздік және т.б.) кері сокқылардың туындау қаупін арттырады. Пайдаланушы кері лақтырылған ұсақталатын материалдан ауыр жаракат алуы мүмкін. Сонымен бірге бақша ұсақтағышының жұмысы (ұсақталатын материалды қабылдауы, пышақтардың орналасу тұрақтылығы және т.б.) нашарлауы мүмкін.

- Пышактар жинағын бөлшектеңіз. (⇒ 11.6)

Кайрау бұрышы:

Барлық ұсақтағыш пышақтардың қайрау бұрышы 30°-ты кұрайды.

Усақтағыш пышақтарды қайрау бойынша нұсқау:

Усактағыш пышақтарды қайрау кезінде төмендегі пункттерді қаперге алу қажет:

• Кайрау кезінде пышақтарды, мысалы, сумен суытып отыру кажет. Металдың көк түске боялуына жол бермеңіз, себебі бүл пышақ жүзінің тезімділігін темендетеді.
• Теңгерімсіздіктен дірілдердің туындауын болдырмау үшін пышақтарды біркелкі етіп қайраңыз.
• Кұрылғыға орнатпас бұрын пышақтарда закымдалу белгілерінің бар-жоғын тексеріңіз: Кертіктері және жарықтар байқалса немесе тозу шегіне жеткен болса, пышақтарды ауыстыру қажет.
• Пышақ жүздерін қайрау бұрышының мәніне сәйкес қайраңыз.
• Пышактарды жузіне қарсы қайраңыз.

11.10 Электр козгалткышы және доңғалақ

Электр қозғалтқышы қызмет көрсетуді талап етпейді.

Донғалақтардың иінтіректері қызмет көрсетуді талап етпейді.

11.11 Сақтау және қысқы үзіліс

Кұрылғыны құрғак, жабық әрі шаңсыз жерде сақтаңыз. Балалардың орам диапазонынан тыс екеніне көз жеткізіңіз.

Кұрылғыны тек қауіпсіз күйде сақтаңыз.

Барлық гайкалар, бұрандалар мен бұрандамалар жақсы тартылуы тиіс, құрылғыдағы өшіріліп қалған сақтандыру жазуларын жаңартыңыз, машинада тозу мен бұзылу нышандарын тексеріңіз. Ақаулы және зақымдалған бөлшектерді ауыстырыңыз.

Кұрылғыдағы кез келген ақауларды сақтау алдында шешу маңызды.

Курылғыны қолданыстан шығарған кезде (қысқы қаңтарылу кезеңі) келесі талаптарды сақтаңыз:

• Курылғының барлық сыртқы белшектерін мұқият тазалап шығыңыз.
• Барлық қозғалатын бөлшектерге май не жағармай жағыңыз.

12. Тасымалдау

Тасымалдау алдында «Қауіпсіздік шаралары» тарауын, әсіресе «Құрылғыны тасымалдау» тарауын мұқият оқып шығыңыз және ұстаныңыз. (⇒ 4.4)

Бакша ұсақтағышын тек орнатылған шүңғымамен бірге тасымалдаңыз. Құрылғыны көтермес бұрын «Техникалық деректер» тарауында берілген салмақты тексеріңіз. (⇒ 17.)

12.1 Бакша усақтағышын тарту немесе итеру

• Бакша ұсақтағышын шүңғыманың жоғарғы бөлігінен (1) ұстан, артқа аударыңыз.
• Осы күйінде бақша ұсақтағышын (жаяу жүргіншінің жылдамдығымен) баяу алдыға салып итеруге немесе артқа салып тартуға болады.

12.2 Бакша ұсақтағышын көтеру немесе тасу

Кұрылғыны көтеру немесе тасымалдау үшін кез келген жағдайда 2 адам керек.

Колдарды және дененің үстіңгі бөлігін жауып толығымен тұратын жарамды қорғаныс киімін киіңіз.

- 1. Бет: Бакша ұсақтағышын шүңғыманың жоғарғы бөлігіндегі (1) түтқалардан ұстаңыз.

• 1. Бет: Бакша усактағышын лақтырманы узарту күралының (2) жақтауынан устаңыз.
• Сонымен қатар бақша ұсақтағышын да көтеріңіз.

12.3 Бакша ұсақтағышының тік күйінде орның ауыстыру

- Курылғыны жарамды бекіту күралдарымен аударылудан сақтану үшін бекітіңіз. Доңғалақ тірекуіштерін (1) немесе суарма шунғыманы (2) жіптермен немесе қайыспен бекітіңіз.

13. Тозу дәрежесін барынша азайту және зақымдардан қорғау

Техникалық қызмет көрсету туралы маңызды ақпарат

Электрлік бақша ұсақтағышы (STIHL GHE)

Пайдалану женіндегі нұсқаулықтың талаптарын сақтамау нәтижесінде, әсіресе қолдану мен қызмет көрсету қауіпсіздігіне немесе рұскат етілмеген құрамдас бөліктерді немесе қосалқы бөлшектерді қолдану нәтижесінде пайда болған кез келген материалдық залал немесе жаракаттану үшін STIHL компаниясы жауапкершілік тартпайды.

STIHL құрылғысының зақымдарын немесе шамадан тыс тозуын болдырмау үшін міндетті түрде мына маңызды нұсқауларды орындаңыз:

1. Тозатын белшектер

STIHL құрылғысының кейбір бөлшектері мақсатына сай пайдаланылған кезде де қалыпты тозуға тап болады және оларды пайдалану түрі мен ұзақтығына қарай уақыт ете келе ауыстыру керек.

Оларға мыналар жатады:

- Шапкыш пышак

– Дискілі пышақ

2. Осы пайдалану жөніндегі нұсқаулықтың талаптарын орындау

STIHL құрылғысын пайдалану, сақтау және оған техникалық қызмет көрсету жұмыстарын осы пайдалану жәніндегі нұсқаулықтың талаптарына сай мұқият өткізу керек. Қауіпсіздік, пайдалану және техникалық қызмет көрсету нұсқауларын сақтамаудан пайда болған бүкіл шығындар үшін пайдаланушының өзі ғана жауапты болады.

Атап айтканда, бул мыналарға қатысты:

– жеткізуші сымның өлшемдерін дұрыс анықтамау (көлденен қима),
– электр желісіне дұрыс қосылмау (кернеу),
– өнімге STIHL компаниясы рүксат етпеген өзгерістер енгізу,
– аспап үшін рүксат етілмеген, жарамсыз немесе сапасы төмен құрылғыларды немесе керек- жарактарды қолдану,
– өнімді мақсатынан тыс пайдалану,
– өнімді спорттық немесе басқа да жарыс шараларында пайдалану,
– бөлшектері ақаулы өнімді пайдаланудан болатын зақымдар.

3. Техникалық қызмет көрсету жөніндегі жұмыстар

«Техникалық қызмет көрсету» белімінде көрсетілген барлық жұмыстар түрақты түрде жүзеге асырылуы тиіс.

Техникалық қызмет көрсету жөніндегі осы жұмыстарды пайдаланушы өз бетімен өткізе алмаған жағдайда делдалға хабарласу керек.

STIHL компаниясы техникалық қызмет көрсету жөніндегі жұмыстарды және жәндеуді орындау үшін тек қана STIHL делдалдарына жүгінуді ұсынады.

STIHL делдалдары тұрақты түрде оқытуды ұсынады және техникалық ақпаратты қамтамасыз етеді.

Осы жұмыстар өткізілмеген жағдайда пайдаланушыны жауапкершілікке тартатын зақымдар пайда болуы мүмкін.

Оларға мыналар жатады:

– Ауамен салкындату жүйесінің (желдеткіш саңылаулар, салкындаткыш қабырғалар, желдеткіштік жудырықшасы) қоқысқа толуы нәтижесінде электр қозгалтқыштың зақымдануы.
– тоттануға және дұрыс сақтамауға байланысты басқа да зақымдары.
– сапасыз қосалқы бөлшектерді қолдануға байланысты сынған жерлері,
– уақытында өткізілмеген немесе жеткіліксіз түрде өткізілген техникалық қызметтен туындаған не болмаса біліксіз түлғалар тарапынан өткізілетін сервистік және жәндеу жұмыстарының кезінде пайда болған зақымдар.

14. Баска да қосалқы бөлшектер

Жинақтағы дискілі пышақ

6011 700 5100

Аралас пышак

6011 702 5100

Қалақ-пышақ 1

6011 702 0300

Калак-пышақ 2

6011 702 0310

Қалақ-пышақ 3

6011 702 0320

Бөлгіш пышақ жинағы

6011 007 1000

15. Коршаган ортаны корғау

Усакталған материал түрмыстық қалдықтармен бірге тасталмауы тиіс, оны компост жасау үшін пайдалану қажет.

Орауыштар, кұрылғы және керек- жарактар қайта өндеуге болатын материалдардан өндірілген және сәйкесінше кәдеге жаратылуы тиіс.

Қалдық материалдарды экологияға зиян келтірмейтіндей бөлек жинау екіншілік шикізат материалдарын қайта пайдалану мүмкіндігін арттырады. Сондықтан қалыпты пайдалану мерзімі аякталғаннан кейін құрылғыны екіншілік шикізат материалдарын қабылдау орындарына өткізу қажет. Кәдеге

жарату талаптарын сақтамау денсаулыққа зиян келтіруі және қоршаған ортаны ластауы мүмкін.

15.1 Кәдеге жарату

Кәдеге жарату алдында, құрылғыны қолданыска жарамсыз етіңіз.

Сол ушін желілік кабельді немесе электр қозғалтқыштың жалғастырушы шоғырсымын сымын ажырату қажет.

Ақаулы бақша ұсақтағышын ешкашан қараусыз қалдырмаңыз. Құрылғы және пышақтар балалар жетпейтін орам диапазонында екеніне кез жеткізіңіз.

16. Сэйкестік бойынша мәлімдеме

16.1 STIHL GHE 355.0, GHE 375.0 бақша ұсақтағыштарының ЕО талаптарына сәйкестігі туралы декларация

төменdegіні толық жауапкершілікпен жариялайды:

• Конструкция: электр бақша ұсақтағышы
  – Фабрика таңбасы: STIHL
  – Typi: GHE 355.0, GHE 375.0
  – Тутынылатын куат GHE 355.0:2500 Вт

- Тутынылатын куат GHE 355.0 (GB/CH): 2000 Вт

– Тутынылатын куат GHE 375.0: 3000 Вт

– Сериялық нөмірі: 6011

2000/14/EC, 2006/42/EC, 2014/30/EU және 2011/65/EU директиваларының тиісті талаптарына сәйкес келеді және теменdegі стандарттардың өндірілген күнінде жарамды болған нұсқаларына сәйкес әзірленіп өндірілді: EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, сондай-ақ

- GHE 355.0 ywih: EN 50434

– GHE 375.0: EN ISO 12100 EN 50434 негізінде.

Есептелген және кепілді дыбыстық куат деңгейінің көрсеткіштері 2000/14/ЕС директивасының V қосымшасына сәйкес анықталды.

– Есептелген дыбыстык куат деңгейі: 97,4 dB(A)

– Кепілді дыбыстық куат деңгейі: 100 dB(A)

Техникалық құжаттар STIHL Tirol GmbH компаниясының иелігінде.

Өндірілген жылы мен машина нөмірі бакша ұсақтағышында көрсетілген.

Langkampfen, 01.02.2022

STIHL Tirol GmbH

M.a.

Matthias Fleischer, Зерттеу және әнімдерді әзірлеу бөлімінің бастығы

M.a.

Sven Zimmermann, сапаны бақылау жөніндегі негізгі бөлім бастығы

16.2 Сәйкестік белгісі

Кеден одағының техникалық нормалары мен талаптарының сақталуын растайтын ЕАС

сертификаттары және сәйкестік туралы әтініштер жәніндегі ақпарат, төменде келтірілген, www.stihl.ru/eac сондай-ақ STIHL компаниясының кез келген елдегі әкілдігінде қол жетімді.

Украинаның техникалық нормативтері мен талаптары орындалды.

16.3 Белгіленген қолданыс кезеңі

Толык белгіленген қызмет ету мерзімі 30 жылға дейінгі мерзімді құрайды.

Белгіленген қолданыс кезеңі уақытында, қолдану жәніндегі нұсқаулықтың талаптарына сәйкес тұрақты техникалық қызмет және күтім көрсетіледі.

16.5 STIHL еншілес кәсіпорындары

РЕСЕЙ ФЕДЕРАЦИЯСЫ

Шуғыл желі: [phone]

Эл. пошта: [e-mail]

УКРАИНА

«Андреас Штіль» ЖШК

Антонов к-сі, 10 уй, Чайки ауылы

Шуғыл желі: [phone]

16.6 STIHL өкілдіктері

БЕЛАРУСЬ

Өкілдік

Шуғыл желі: [phone]

КАЗАКСТАН

Өкілдік

Шуғыл желі: [phone]

16.7 STIHL импорттаушылары

РЕСЕЙ ФЕДЕРАЦИЯСЫ

ООО «ШТИЛЬ ЗЮДВЕСТ»

17. Техникалық деректер

GHE 355.0 / GHE 375.0:

Сериялық нөмірі 6011

Жилік 50 Гц

Корғаныс класы 1

Корғаныс дәрежесі шашырандыдан

корғалған

(IPX4)

Жұмыс тәртібі Р40

40 с жуктеме

уакыты

60 с бос жүріс

уакыты

Шапкыш белігінің

жетегі үздіксіз

2000/14/EC / S.I. 2001/1701 бойынша

өлшем:

Кепілді дыбыстық 100 dB(A)

куат деңгейі L _WAd

Ыктимал дэлсіздік 2,4 dB(A)

K_WA

кесімді саны 2750 айн/мин

EN 50434 бойынша элшем:

Жумыс орнындағы 94 dB(A)

дыбыстык крысым

денгейі L_pA

Ыктимал дәлсіздік 3 dB(A)

K_pA

Салмағы 30 кг

29 кг (CH)

32 кг (GB)

B\~

GHE 375.0:

Козгалткыш,конструкция	Электр
	козгалткыш (~3)
Өндіруші	ATB
Түрі	BSRF 0,75/2-C
Кернеу	400 В~
Тұтынылатын куат	3000 Вт
Сақтандырғышқұрылғысы*	10 А
Бұтақтардыңмаксималдыдиаметрі	40 мм
Электр қозгалткышайналымдарыныңкесімді саны	2810 айн/мин
EN 50434 бойынша өлшем:
Жұмыс орнындағыдыбыстық қысымдеңгейі L_рА	95 dB(A)
Ыктимал дәлсіздік K_рА	3 dB(A)
Салмағы	31 кг

\* Назар аударыңыз!

Электр желісі 16 А-ден төмен сақтандырғышпен жабдықталған болса, кұрылғыны іске қосқан немесе күшті жүктемемен жұмыс істеткен кезде сақтандырғыш желіні жиі ажыратып отыруы мүмкін.

17.1 REACH

REACH химиялық заттарды тіркеу, бағалау және өкілдендіру туралы ЕС реттеуін білдіреді.

1907/2006 немірлі REACH Регламентін (EC) орындау туралы акпарат www.stihl.com/reach сайтында берілген.

✗ Кажет болған кезде делдалға жүгініңіз, STIHL компаниясы STIHL делдалдарына жүгінуге кеңес береді.

Акаулык:

Электр қозғалтқыш іске қосылмайды

Ыктимал себебі:

– Электр козгалткыштың сактандырғышы косылды
– Желіде кернеу жок
– Косатын кабель/штекер, уясы немесе ажыраткыш бузылған
- Айырдың сақтандырғышы бұзылған (Тек ￥лыбританияға арналған үлгілер)
- Суарма шунғымасы дұрыс қосылмаған – сақтандырғыш ажыратқыш іске қосылды (апаттық бұғаттағыш)
– Дискілі пышақ бүғатталған
– Буғаттау құрылғысы сөндірілмеген

• Курылғыны суытыңыз (⇒ 8.8), (⇒ 10.7)
  – Желілік сымды және сақтандырғышты тексеріңіз ✗ (⇒ 10.1)
• Тексеріп, кажет болған жағдайда кабельді, штекерді, жалғастырғышты немесе ажыратқышты ауыстырыңыз (тек электрик) ✗ (⇒ 10.1)
• Сактандырғышты ауыстырыңыз ✗ (⇒ 10.1)
• Тиеу шунғымасын дұрыс косып, бұрау (⇒ 11.3)

– Тиеу шунғымасын ағытып алып, корпустан өсімдіктердің қалдық материалын алып тастаңыз (назар аударыңыз: желілік кабельді ажыратыңыз) (⇒ 11.4)
- Бугаттау курылғысын сөндіріңіз (⇔ 11.7)

Акаулык:

Усактағыш куаттылығының төмендеуі

Ыктимал себебі:

– Усактағыш пышағын ауыстырыңыз немесе кайраңыз ✗ (⇒ 11.9), (⇒ 11.8)
- Пышактарды дұрыстап қайрау @(⇒ 11.9)
- Кыскарақ желілік кабельді пайдаланыңыз (⇒ 10.1)
– Дискілі пышакты кезбен карап бақылау арқылы тексеру ✗

Акаулык:

Кесілген бутакшалар тартылмайды

Ыктимал себебі:

– Дискілі пышактың айналу бағыты кате
– Декір немесе қате тегістелген пышақ

– Дискілі пышақтың айналу бағытын өзгерту (⇒ 10.7)
- Аралас пышакты өткірлеу және дәл өткірлеу бұрышын сақтау ✗ (⇒ 11.9)

Акаулык:

Тиеу шүңғымасын орнату мүмкін емес

Ыктимал себебі:

– Бугаттау құрылғысы сөндірілмеген

– Бугаттау кұрылғысын сөндіріңіз

(⇒ 11.7)

19. Техникалық қызмет көрсету жоспары

Қызмет көрсету өткізілген күні

Келесі қызмет көрсету қүні

19.2 Кызмет көрсетуді растау

Кызмет көрсету жұмыстарын

өткізген кезде, пайдалану

жөніндегі осы нүсқаулықты STIHL делдалыңызға беріңіз.

Ол алдын ала басылған өрістерде қызмет көрсету жұмыстарының өткізілуін растайды.
