Продукт түрі	Бақша электрлік үгіткіш (жоңғы)
Марка	Stihl
Модель	GHE 250 S
Өлшемдері (Ұ x Е x Б)	107 x 48 x 143 см
Салмағы	27 кг
Қуат көзі	Электр желісі
Номиналды кернеу	230 V~
Қуаты	2500 Вт (2000 Вт GB/CH)
Қозғалтқыш айналым саны	2800 айн/мин
Бұтақтардың ең үлкен диаметрі	35 мм
Кепілдендірілген акустикалық қуат деңгейі	100 дБ(А)
Қорғаныс түрі	IP X4 (шашыраңғылардан қорғалған)
Қауіпсіздік құрылғылары	Қайта қосу блокадасы құрылғысы, шұңғыма құлпы, баяулату тежегіші, қорғаныс қақпақтары
Кесу жүйесі	Пышақ ұстағыш дискісі қайтымды пышақпен және қанатша пышақпен
Негізгі тозу бөлшектері	Қайтымды пышақтар (реф. 6008 702 0121), қанатша пышақ (реф. 6008 702 0300), толық пышақ ұстағыш дискісі (реф. 6008 700 5120)
Жұмыс режимі	P40 (40 с жүктеу, 60 с бос жүріс режимі)
Күтім	Әр қолданар алдында пышақтарды тексеру және аудару/қайрау; әр қолданудан кейін тазалау
Тазалау	Су, щетка немесе дымқыл шүберекпен; жоғары қысымды тазалағышты қолданбаңыз
Сақтау	Құрғақ, жабық бөлмеде, шұңғымасы орнатылған күйде; балалардың қолы жетпейтін жерде
Тасымалдау	Бір адамның баяу итермелеуі/тартуы; екі адам тұтқалары мен сырығынан көтеру
Жинақтағы керек-жарақтар	Дөңгелектер, тірек, шұңғыма, шығару қақпағы, әмбебап кілт, пайдалану нұсқаулығы

Жиі қойылатын сұрақтар - GHE 250 S STIHL

Stihl GHE 250 S үгіткішін қалай іске қосуға болады?

Құрылғының бос екеніне және дискінің блокада құрылғысының бүктелгеніне көз жеткізіңіз. Электр желісінің кабелін қосыңыз, содан кейін ажыратқыштың жасыл түймесін басыңыз. Материал енгізбес бұрын бос жүріс режиміне жеткенше күтіңіз.

Бұл модель арқылы қандай қалдықтарды үгуге болады?

GHE 250 S бұтақтарды және қоршау қалдықтарын, сонымен қатар азды-көпті бұтақты сынықтарды үгуге арналған. Жаңа кесілген қалдықтар жақсы өнім береді.

Үгіткішке қандай материалдарды енгізуге болмайды?

Тастарды, әйнекті, металл бөлшектерді (сымдар, шегелер) немесе пластмассаларды үгуге қатаң тыйым салынады. Әдетте, компосттауға келмейтін материалдар үгіткіштен өтпеуі керек.

Қауіпсіздіктің негізгі ережелері қандай?

Әрқашан қорғаныс көзілдірігін, дыбыс қорғанысын және берік қолғаптарды киіңіз. Балалар мен жануарларды алыс ұстаңыз. Ешқашан саусақтарыңызды немесе аяқтарыңызды саңылауларға салмаңыз. Кез келген күтім жұмысы алдында қозғалтқышты өшіріп, ашаны ажыратыңыз.

Үгіткіш пышақтарына қалай күтім жасау керек?

Әр қолданар алдында пышақтардың тозуын тексеріңіз. Қайтымды пышақтарды бір рет аударуға болады (ең аз қашықтық 6 мм). Қанатша пышақтар үшін ең аз ені 15 мм. Маманға қайрату ұсынылады.

Кесу блогы бітеліп қалса не істеу керек?

Дереу электр қозғалтқышын өшіріп, желі ашасын ажыратыңыз. Толтыру шұңғымасын бөлшектеп, кептелген қалдықтарды алып тастаңыз. Ажыратпай тұрып қолыңызды ешқашан құрылғыға салмаңыз.

Үгіткіш істемесе қалай әрекет ету керек?

Автоматты ажыратқыштың өшкенін, желіде қуат бар-жоғын және шұңғыманың дұрыс жабылғанын (қауіпсіздік ажыратқышы) тексеріңіз. Егер диск кептелсе, шұңғыманы бөлшектеп, кедергілерді алыңыз. Блокада құрылғысының сөндірілгеніне көз жеткізіңіз.

Қабылданатын бұтақтардың ең үлкен диаметрі қандай?

Жаңа кесілген бұтақтар үшін ең үлкен диаметр 35 мм. Қалыңырақ бұтақтар үшін алдымен бақша қайшысын қолданыңыз.

Үгіткішті қалай қауіпсіз тасымалдауға болады?

Тасымалдау алдында қозғалтқышты өшіріп, ашаны ажыратыңыз. Шұңғыманың жоғарғы бөлігінен ұстап, ақырын тартыңыз немесе итеріңіз. Көтеру үшін екі адам қажет: біреуі тұтқалардан, екіншісі сырықтан. Жүк тиеу алаңына таспалармен бекітіңіз.

GHE 250 S үшін қосалқы бөлшектерді қайдан табуға болады?

Кәдімгі тозу бөлшектерін Stihl мамандандырылған сатушыларында табуға болады: қайтымды пышақ (реф. 6008 702 0121), қанатша пышақ (реф. 6008 702 0300) және толық пышақ ұстағыш дискісі (реф. 6008 700 5120). Тек Stihl түпнұсқа бөлшектерін пайдаланыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GHE 250 S STIHL

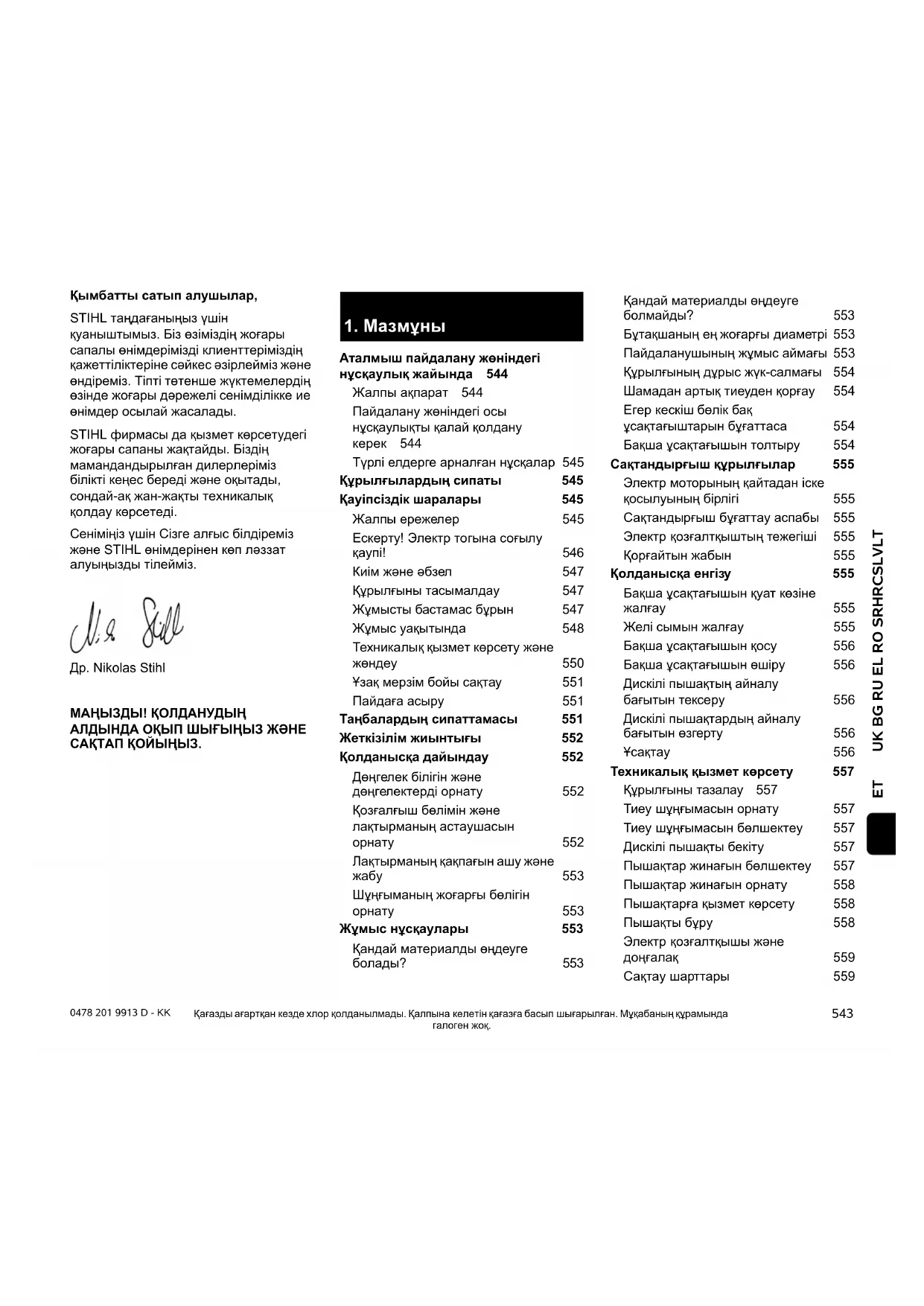

STIHL тандағаныңыз үшін қуаныштымыз. Біз өзіміздің жоғары сапалы өнімдеріміздіді клиенттеріміздің кажеттіліктеріне сәйкес өзірлейміз және өндіреміз. Тіпті тетенше жуктемелердің өзінде жоғары дәрежелі сенімділікке іе өнімдер осылай жасалады.

STIHL фирмасы да қызмет көрсетудегі жоғары сапаны жақтайды. Біздің мамандандырылған дилерлеріміз білікті кеңес береді және оқытады, сондай-ақ жан-жақты техникалық қолдау көрсетеді.

Сеніміңіз үшін Сізге алғыс білдіреміз және STIHL өнімдерінен көп ләззат алуыңызды тілейміз.

Др. Nikolas Stihl

МАНЫЗДЫ! КОЛДАНУДЫН АЛДЫНДА ОКЫП ШЫГЫНЫЗ ЖЭНЕ САҚТАП КОЙЫНЫЗ.

1. Мазмуны

Аталмыш пайдалану жөніндегі нускаулық жайында 544

Жалпы акпарат 544

Пайдалану жөніндегі осы нүсқаулықты қалай қолдану керек 544

Түрлі елдерге арналған нұскалар 545

Курылғылардың сипаты 545

Қауіпсіздік шаралары 545

Жалпы ережелер 545

Ескерту! Электр тогына соғылу қаупі! 546

Киім және әбзел 547

Курылғыны тасымалдау 547

Жұмысты бастамас бұрын 547

Жумыс уакытында 548

Техникалық қызмет көрсету және жәндеу 550

¥зак мерзім бойы сактау 551

Пайдаға асыру 551

Таңбалардың сипаттамасы 551

Жеткізілім жиынтығы 552

Колданыска дайындау 552

Дөңгелек білігін және дөңгелектерді орнату 552

Козгалғыш бөлімін және лақтырманың астаушасын орнату 552

Лактырманың какпағын ашу және жабу 553

Шунғыманың жоғарғы белігін орнату 553

Жұмыс нұсқаулары 553

Кандай материалды өндеуге болады? 553

Кандай материалды өндеуге болмайды? 553

Бутакшаның ең жоғарғы диаметрі 553

Пайдаланушының жұмыс аймағы 553

Кұрылғының дұрыс жүк-салмағы 554

Шамадан артык тиеуден корғау 554

Егер кескіш бөлік бақ усактағыштарын бұғаттаса 554

Бакша үсақтағышын толтыру 554

Сактандырғыш құрылғылар 555

Электр моторының қайтадан іске қосылуының бірлігі 555

Сактандырғыш бұғаттау аспабы 555

Электр козгалткыштың тежегіші 555

Коргайтын жабын 555

Колданыска енгізу 555

Бакша ұсақтағышын куат көзіне жалғау 555

Желі сымын жалғау 555

Бакша усактағышын косу 556

Бақша ұсақтағышын өшіру 556

Дискілі пышақтың айналу бағытын тексеру 556

Дискілі пышактардың айналу бағытын өзгерту 556

¥сақтау 556

Техникалық қызмет көрсету 557

Кұрылғыны тазалау 557 Тиеу шүңғымасын орнату 557

Тиеу шунғымасын белшектеу 557

Пышақтар жинағын бөлшектеу 557

Пышактар жинағын орнату 558

Пышактарға қызмет көрсету 558

Пышакты буру 558

Электр козгалткышы және донғалақ 559

Сақтау шарттары 559

Тасымалдау 559

Бакша усактағышын тарту немесе итеру 559

Бакша усақтағышын көтеру немесе тасу 559

Бакша ұсактағышының тік

күйінде орнын ауыстыру 559

Тозу дәрежесін барынша азайту және зақымдардан қорғау

Баска да қосалқы бөлшектер

Коршаган ортаны корғау

Сэйкестік бойынша мәлімдеме

STIHL

GHE 150.0/250.0/250.0 S/260.0/2

60.0 S бақша ұсақтағыштарының

ЕО талаптарына сэйкестігі туралы декларация 561

Сәйкестік белгісі 562

Белгіленген қолданыс кезеңі 562

STIHL еншілес кәсіпорындары 562

STIHL өкілдіктері 562

STIHL импорттаушылары 562

Техникалық деректер

REACH 564

Акаулыктарды іздеу

Техникалық қызмет көрсету жоспары

2. Аталмыш пайдалану жөніндегі нүсқаулық жайында

2.1 Жалпы акпарат

Осы пайдалану женіндегі нускаулық ЕО 2006/42/ЕС директивасына сэйкес келетін өндірушінің пайдалану женіндегі тупнусқалы нускаулығы болып табылады.

STIHL компаниясы өз өнімдерінің таңдауын жетілдіру бағытында үздіксіз жұмыс атқаруда; сондықтан біз өз өнімдеріміздің түріне, өндіру технологиясы мен жабдықталуына өзгеріс енгізуге құқылымыз.

Осы себеппен осы шығарылымдағы мәліметтер мен суреттер жәнінде шағымдар қабылданбайды.

Осы пайдалану жөніндегі нүсқаулықта кейбір елдерде қолжетімді болмайтын үлгілер сипатталған.

Осы пайдалану жөніндегі нүсқаулық заңды түрде қөрғалған. Барлық құқықтары, әсіресе жаңғырту, аудару және электрондық жүйелермен өндеуге құқықтар қөрғалған.

2.2 Пайдалану жөніндегі осы нүсқаулықты қалай қолдану керек

Суреттер мен мәтіндер, жұмыстың белгілі бір сатыларын сипаттайды.

Көгалшапқыштағы барлық нышандар, пайдалану жөніндегі осы нұсқаулықта түсіндіріледі.

Көз тігу бағыты:

Пайдалану жөніндегі нұсқаулықта «солға» және «оңға» көз тігу сөздерін қолданған кезде: пайдаланушы аспаппен түр (жұмыс күйі).

Бөлімдердің нүсқаулары:

Толығырақ ақпаратты табуға болатын бөлімдер мен бөліктер көрсеткішпен белгіленген. Бөлім нұсқауларының мысалы: (⇒ 3.)

Мәтін үзінділерінің белгіленуі:

Бөлек нүсқаулар келесідей белгіленуі мүмкін.

Пайдаланушының орындалатын операцияларының бірізділігі:

- Бурауштың көмегімен және түтқышты (2) қолдана отырып, бұранданы (1) бұрап алыңыз ...

Жалпы тізімдері:

- Спорттык іс-шаралар мен сайыстарды өткізген кезде өнімді қолдану

Аса маңызды мәтіннің бөліктері:

Оқырманның назарын аудару үшін, пайдалану жөніндегі нұсқаулықтағы мәтіннің ең маңызды үзінділері келесі таңбалармен белгіленеді.

Қауіп-қатер!

Ауыр жаракат пен заçым алу қаупі бар. Белгілі бір әрекеттері белгіленген немесе рүқсат етілмеген.

Ескерту!

Жаракат алу каупі бар. Жаракаттан аман сақтап қалатын тәсіл көрсетілген.

Абай болыңыз!

Белгілі бір әрекеттердің салдарынан жеңіл жаракаттар келтіріліп, жабдық сынуы мүмкін.

Нускау

Оператордың ыктимал кателіктерін болдырмау максатымен жабдыкты қолдану жөніндегі ұсыныстар.

Суретке сілтемелер:

Кұрылғыны пайдалануды көрсететін суреттер Пайдалану жөніндегі нұсқаулықтың басында келтірілген.

Фотокамера белгісі Пайдалану жәніндегі нұсқаулықта келтірілген мәтінге сәйкес суретті нұскайды.

2.3 Турлі елдерге арналған нұскалар

STIHL компаниясы қолданылатын еліне байланысты құрылғыны ашалар мен ажыратқыштардың көптеген түрлерімен жабдықтайды.

Суреттерде Еуропа үшін жасалғандары көрсетілген, құрылғыны басқа ашамен қосу дәл осылай жүзеге асырылады.

3. Курылғылардың сипаты

1 Шунғыманың жоғарғы бөлігі
2 Шунғыманың төменгі белігі
3 Бурандалы тығындар
4 Негізгі кұрылғы
5 Лактырманың астаушасы
6 Желілік жалғағышы бар қосқыш- / ажыратқыш
7 Дөңгелектер
8 Дөңгелек тірегі
9 Машина нөмірі жазылған төлқұжат

4. Қауіпсіздік шаралары

4.1 Жалпы ережелер

Аспаппен жұмыс істегенде қауіпсіздік техникасын қатаң ұстаныңыз.

Алғаш рет қолданар алдында пайдалану жәніндегі осы нұсқаулықты толығымен окуыңыз керек. Пайдалану

женіндегі нускаулықты тағы да қолдану мақсатында сақтап қойыңыз.

Kaуіпсіздік мақсатында мына қауіпсіздік шараларын ұстанған және де нұсқаулықта ескерілмеген басқа да ережелерді ұстану керек. Құрылғыны ұнемі ақылмен және жауапкершілікпен пайдаланыңыз және де пайдаланушы басқа түлғаларға зақым тигізгені ұшін және мүлікті бүлдіргені ұшін жауапты екенін ұмытпаңыз.

Баскару элементтерімен және құрылғыны пайдалану ережелерімен танысып шығыңыз.

Құрылғыны тек пайдалану жәніндегі нұсқаулықты оқыған және Құрылғыны пайдалана алатын түлғаларға ғана пайдалануға болады. Алғаш рет қолданыска енгізер алдында пайдаланушы тәжірибелі маманға жүгінуі керек. Сатушы немесе басқа маман пайдаланушыға Құрылғыны қауіпсіз жолмен пайдалану ережелерін түсіндіруі тиіс.

Нускау берген кезде пайдаланушыға құрылғымен жұмыс істеген кезде барынша абай болып, зейін қоя отырып жұмыс істеу керек екенін түсіндірген жән.

Осы кұрылғыны мұқият пайдаланған кезде де әрдайым қалдық төүекелдер пайда болуы мүмкін.

Түншығудан өлім қаупі бар! Орауыш материалмен ойнаганнан балаларға түншығу қаупі төнуі мүмкін. Орауыш материалды балалардан алшақ ұстаңыз.

Құрылғыны барлық құралдарымен тек осы үлгімен таныс және онымен жұмыс істей алатын түлғаларға ғана беруге руксат етіледі. Пайдалану жәніндегі нұсқаулық құрылғының ажырамас бөлігі болып табылады және жаңа пайдаланушыға құрылғымен бірге берілуге тиіс.

Құрылғымен жұмыс істеу және пайдалану үшін пайдаланушының физикалық, сезіну және ойлау қабілетін қамтамасыз ету. Егер пайдаланушы физикалық, сезіну немесе ойлау жағынан шектеулі болса, ол

құрылғымен тек қадағалауда немесе жауапты түлғаның нұсқаулары бойынша ғана жұмыс істей алады.

Пайдаланушының кәмелетке толғанына немесе үлттық ережелерге сәйкес кәсібі бойынша қадағалауда оқытылғанына кез жеткізіңіз.

Кұрылғымен тек физикалық және психологиялық жағдайы жақсы болғанда ғана жұмыс істеу керек. Денсаулығыңыз нашар болған жағдайда ұсақтағышпен жұмыс істеуге рұқсат алу үшін дәрігерге жолығыңыз. Қимылыңызды нашарлататын дәрілердің немесе алкоголь ішімдіктерінің әсері барда құрылғымен жұмыс істеуге тыйым салынады.

Курылғы тұрмыстық мақсаттарға арналған.

Назар аударыңыз – жазатайым окиганың қаупі бар!

STIHL бақша ұсақтағышы кесілген бұтакшалар мен өсімдіктердің қалдықтарын ұсақтауға арналған. Оны басқа мақсатпен қолдануға болмайды, себебі бүл адам үшін қауіпті және жабдық үшін зиянды болуы мүмкін.

Бақша ұсақтағышын келесі мақсаттарға пайдалануға тыйым салынған (толық емес тізім):

– баска материалдар (мысалы, шыны, металл) үшін;
– пайдалану жөніндегі нұсқаулықта көрсетілмеген жұмыстарды орындау үшін;
– азык-тулік дайындау үшін (мысалы, мүзды ұсақтау, мезғаға іріктеу).

Қауіпсіздік мақсатында STIHL компаниясы рұқсат еткен керек- жарактардың дұрыс орнатылымынан басқа, құрылғы құрылымына кез келген өзгерістер енгізуге тыйым салынады, сонымен қатар, мұндай әрекеттер кепілдіктің жойылуына әкеледі. Рұқсат етілген керек-жарактар туралы мәліметтерді STIHL делдалынан біліп алуға болады.

Сонымен катар, іштен жанатын козгалткыш пен электр козгалткыштың айналу жилігіне немесе куаттылығына әсер ететін курылғыны қолмен козгалтуға тыйым салынған.

Құрылғыны зат, жануарлар мен адамдарды, әсіресе балаларды тасымалдау үшін пайдалануға тыйым салынады.

Қоғамдық орындар, парктер, спорт аланшаларында, жолда, ауыл және орман шаруашылығында пайдаланған кезде өте сақ болу қажет.

Кұрылғыны тегіс жерге қойылғанда және ол өздігінен аунап кетпейтін болған жағдайда ғана жіберіңіз.

4.2 Ескерту! Электр тогына согылу каупи!

Назар аударыңыз! Электр тогына соғылу қаупі!

Қауіпсіздік мақсатында желі сымының, желілік штекерге

ажыратқыштар мен қосатын сымға ерекше назар аударыңыз. Ток соғу қаупінің алдын алу үшін, зақымданған шоғырсымдарды, ұяларды, айырлар мен нұсқалған қосу сымдарын пайдалануға тыйым салынады.

Сол себепті зақым белгілеріне (сынғыштық) қосу сымдарын тұрақты тексеріп тұру қажет.

Желілік сымы жазылған құрылғыны ғана қолданыска енгізіңіз.

Кабель барабанын пайдаланған кезде, оны пайдалану алдында толықтай жазу керек.

Зақымдалған ұзартқыш кабельді пайдалануға тыйым салынады. Зақымдалған ұзартқыш кабельді жаңасына ауыстыру керек, ұзартқыш кабельді жәндеуге тыйым салынады.

Егер желілік сым немесе ұзартқыш кабель жұмыс барысында зақымдалса, желілік сымды немесе ұзартқыш кабельді бірден ток кезінен ажыратыңыз. Ешкашан зақымдалған желілік сымға не ұзартқыш кабельге тимеңіз.

Кұрылғыны сымдары зақымданған немесе тозған болса пайдалануға болмайды. Қосатын сымда зақым келу мен тозу белгілерінің болмауына ерекше назар аударып тексеріңіз.

Электр сымдарын жөндеу мен айырбастауды тек арнай оқытылған қызметкерлер ғана жүзеге асыру керек.

Электр тогына соғылу қаупі!

Зақымданған сымды желілік қорек көзіне қосуға тыйым салынады, оны тек электр желісінен ажыратылғаннан кейін ғана ұстауға болады.

Кескіш блоктарға (пышақтарға) тек аспап сөніп түрғанда ған қол тигізуге болады.

Электр желісі сәйкес сақтандырғыштармен қорғалуын үнемі қадағалап отырыңыз.

Жанбыр жауып түрганда немесе влғалды ортада жұмыс істеуге тыйым салынады.

Ашык аспан астында жумыс істеген кезде тек құрылғыға келетін (⇒ 10.1), су өткізбейтін ұзартқыш шоғырсымды қолданыңыз.

Электр куатының сымын ашаны розеткадан алып тастау арқылы сөндіріңіз. Электр сымын тартуға тыйым салынады.

Курылғыны жаңбырдың астында қалдырмаңыз.

Егер кұрылғы генератор агрегатына қосылса, токтың ауыткуына орай оның зақымданбауын қарап отырыңыз.

Курылғыны максималды ажырату тогы 30 мА балқымалы сақтандырғышпен қорғалған электр қуатының кезіне жалғап қосуға болады. Қосымша мәліметтерді электрмонтаждаушыдан алуға болады.

4.3 Киім және әбзел

Кұрылғымен жұмыс істеу үшін табаны сырғанамайтын жабық аяқ киім киіңіз. Жалаң

аяк немесе сандалдармен жұмыс істеуге тыйым салынған.

Жұмыс барысында, қызмет көрсеткен кезде және құрылғыны тасымалдағанда үнемі мықты қолқап кию

керек.

Жұмыс істеген кезде қорғаныс кезілдірігін және есту мүшелерін қорғау құралдарын киіңіз. Оларды жұмыс

аткарған уақыт бойы киіңіз.

Курылғымен жұмыс істеген кезде денеге жабысып тұратын сәйкес киім киіңіз, мысалы, жұмыс халатының

орнына комбинезон. Усақтағышпен жұмыс істегенде шәлі тарту, галстук, әшекейлер тағуға, бос жіберілген ленталар мен басқа да сыртқа шығып түратын киім элементтерін киюге тыйым салынады.

Аспаппен жұмыс істегенде, және де оған қызмет көрсеткенде ұзын шаштарды байлап, бас киім (жаулық, кепка және т.б.) астына жасыру қажет.

4.4 Курылғыны тасымалдау

Өткір жүздерден және ыстық бөлшектерден зақымданбау үшін үнемі қолғаппен жұмыс істеу керек.

Электр козгалткышы косулы түрған кұрылғыны тасымалдамаңыз.

Тасымалдар алдында электр козгалткышты сөндіріңіз, пышақтың

токтауын күтіңіз және түтандыру білтесінің түйіспелі ұштығын суырып алыңыз.

Курылғыны тек оның электр қозғалтқышы суығаннан кейін ғана тасуға болады.

Курылғыны тек тиісті түрде орнатылған суарма шүңғымамен ғана тасымалданыз.

Бос жаткан пышактар аркылы, дене зақымдарының келтірілу қаупі бар!

Эсіресе еңкейту кезінде құрылғының салмағын ескеріңіз.

Сай келетін жуктеу механизмдерін (жуктеу тұғырнамаларын, жүк көтергіш қондырғыларды) пайдаланыңыз.

Пайдалану жөніндегі нүсқаулықта көрсетілген орындарды пайдалана отырып, ұсақтағышты сәйкес келетін құралдармен (баулармен, қайыстармен және т.б.) бекіту керек. (⇔ 12.)

Курылғыны тек жүріс жылдамдығымен тартуға немесе тасуға болады. Сүйретпеніз!

Құрылғыны тасымалдау кезінде, атап айтсақ, жуктеу тұғырнамаларында жүктің және тасымалданатын заттың қауіпсіздігіне қатысты жергілікті заңдардың талаптарын орындау қажет.

4.5 Жумысты бастамас бұрын

Кұрылғыны пайдалану жөніндегі нұсқаулықты оқып шыққан адамдар ғана пайдаланатынына көз жеткізіңіз.

ІЖК мен электр қозғалтқышпен жабдыкталған бақ аспаптарын пайдалану ережелерін сақтаңыз.

Құрылғыны пайдаланар алдында ақауларды жойып, барлық тозған және зақым келген бөлшектерді алмастыру керек. Құрылғыдағы анық емес немесе зақымдалған қауіп және ескерту белгілерін жаңартыңыз. STIHL делдалыңызда қосалқы жапсырмалар мен барлық басқа қосалқы бөліктер бар.

Косар алдында кез жеткізіңіз,

• құрылғы жұмыска жарамды күйде екендігіне. Бұл қаптамалар мен сақтандырғыш құрылғылардың орнатылу керектігін және мінсіз күйде екендігін білдіреді.
  – электр куатына косу, нускаулыкка сэйкес келетін куат көзі розеткасын пайдалану арқылы жүзеге асырылатындығына.
  – қорек ағытпасының окшаулағышы және үзартқыш, штекер және розетка жұмыска жарамды күйде екендігіне.
  – құрылғының толықтай (электр қозғалтқышының корпусы, қорғаныш жабдықтар, бекіткіш бөлшектер, кескіш біліктер, дискілі пышақтар және т.б.) еш зақымдарының және тозу белгілерінің жоқ екендігіне.
  – құрылғыда ұсак-түйек қоқыстардың жоқ екендігіне және суарма шүңғымасының бос екендігіне.
• барлык бұрандалар, сақиналар және бекіткіш бөлшектер тиісті түрде орнатылып, тартылғандығына. Босап кеткен бұрандалар мен сақиналарды бастау алдында тартып бұрау қажет (созылудың айналу мезетін қадағалау арқылы).

Курылғыны тек ашық аспан астында, қабырга мен басқа да қозғалмайтын объекттерден алшақ жерде пайдаланыңыз, жарақат алу қаупін

және мүлікті зақымдау қауіпін төмендету үшін (пайдаланушы үшін жеткіліксіз жұмыс аймағы, шыны сындыру, автокелікті сызып алу және т.б.).

Кұрылғы тегіс әрі жатық қабатты орнықты тұруы керек.

Кұрылғыны тастар мен құыршық тастарға орнатып пайдалануға тыйым салынған, ұшқындайтын материалдан жаракат алуы мүмкін.

Эр ретте бастаған кезде құрылғы тиісті түрде жабылғандығына кез жеткізіңіз. (⇒ 11.2)

Қауіпті жағдайда тез әрекет етуге арналған ажыратқыштардың орналасқан жерін есте сақтаңыз.

Суарма шунғыманың, шашырандыдан қорғайтын панельдері бүтін болуы тиіс және суарма тесікті толықтай жауып тұруы тиіс, зақымданған шашыратқышты айырбастау керек.

Құрылғыны тек дұрыс жиналған күйде ғана пайдалануға болады. Құрылғыда бөлшектер (мысалы , дөңгелектер) жоқ болса, белгіленген қауіпсіз қашықтық сақталып тұрмайды, сонымен қатар, құрылғының тұрақтылығы азаюы мүмкін.

Іске қосу алдында тиісті қашықтықты бақылап тексеріңіз!

«Дурыс жинау» деген сөздің мағынасына тек құрылғыда барлық бөлшектердің орнатылуы дел қана түсінуге болмайды, сонымен қатар келесі әрекеттерді жасау:

– Шунғыманың жоғарғы бөлігі төменгісіне орнатылған,

– тиеу шунғымасы негізгі құрылғыға орнатылған және екі бұрандалы тығын да тартылған,
– Дөңгелек тірегі орнатылған,
– екі деңгелегі де орнатылған,
– Барлық қорғаушы құралдар (лақтырманың астаушасы, шашырандыдан қорғайтын панельдер және т.б.) орнатылған және жұмысқа жарамды,
– шапкыш бөлік (дискілі пышақ) орнатылған,
– барлық пышақтар дұрыс орнатылған.

Куралдағы орнатылған алмастырып- қосқыштар мен сақтандыргыш құрылғыларды алуға немесе қайта қосуға болмайды.

Зақымдар мен майыскан жерлерінің бар-жоғын тексеру арқылы дискілі пышақты тексеріңіз және кажет болғанда ауыстырыңыз.

4.6 Жумыс уакытында

Жануарлар немесе кустар, әсіресе балалар қауіпті аумакта болғанда, ешбір жағдайда жұмыс істеменіз.

Кұрылғымен жаңбыр, күн күркірегенде және әсіресе найзагай жарқылдағанда жұмыс істеуге болмайды.

Жұмыс барысында сырғанап кетпеу үшін ерекше абай болған жән. Мүмкіндігінше құрылғыны дымқыл жерлерде қолданудың алдың алу керек.

Жұмысты күндіз немесе жеткілікті дәрежедегі жасанды жарық болған жағдайда ғана орындаған жөн.

Жұмыс барысында жұмыс аймағында өзге заттар мен батпақ болмау керек. Сүрініп кетуге болатын барлық заттарды алып тастаңыз: тастар, бутактар, сымдар және т.б.

Пайдаланушының орны ұсақтағышты орналастырған орыннан жоғары болмауы тиіс.

Iске косу:

Іске қосар алдында құрылғыны сенімді вертикалды күйде орналастырыңыз. Горизонталды күйде пайдалануға тыйым салынған.

«Кұрылғыны қолданыска енгізу» белімінің нұсқауларын сақтай отырып, құрылғыны абайлап қосыңыз. (⇒ 10.)

Бензинді немесе электр моторды іске қосқан кезде материалдарды тастауға арналған саңылаудың алдында туруға болмайды. Сөндірген кезде бақша ұсақтағышының ішінде өңделіп жатқан материалдар қалып қоймауы тиіс. Бул жағдайда материал сыртқа тасталып, адамдарға зақым келтіруү мүмкін.

Бастау кезінде құрылғыны аударуға болмайды.

Кыска уакыт аралығында, жиі қосуды, атап айтсақ қосу / сөндіру «ойындарын» болдырмаған жөн.

Электр козгалткышының қызып кету қаупі!

Усақтағышты қосу салдарынан болған қуаттың тұрақсыздығы үшін желінің белгілі бір параметрлерінде осы электр желісіне қосылған басқа құрылғылар істен шығуы мүмкін. Бүл жағдайда келесі әрекеттерді

орындау кажет (мысалы, аспапты баска электр желісіне немесе кедергісі ең төмен желіге қосуға болады).

Жумыстың басталуы:

Айналмалы белшектерге колдарыңызды немесе аяктарыңызды тигізуге болмайды.

Құрылғы жұмыс істеп түрған кезде, бетіңізді немесе дененțіздің басқа да бөліктерін суарма шүңғымасының және қалдықтарды түсіріп тастауға арналған бұргғы құдығының үстінде ешқашан ұстамаңыз. Басыңыз бен дененțізді жуктеу бұргғы құдығынан әрірек ұстаңыз.

Колыңыз, дененіздің басқа бөліктері немесе киімінізді суарма шүңғымаға немесе қалдықтарды түсіріп тастауға

арналған бұрғы құдығының ішіне сүқпаңыз. Көз, бет, саусақ, алақан және т.б. мүшелерге жаракат келтірілу қаупі бар.

Тіреуші устінгі бетке үнемі сүйеніңіз және тиісті тепе-тендікті сақтаңыз. Қолдарыңызды құрылғының үстінен шығармаңыз.

Пайдаланған кезде шашыраудан қорғайтын панельдерімен пайдалануға тыйым салынған. (мысалы, шығару, лақтыру, бекіту, сындыру).

Материалды салған кезде пайдаланушы нұскалған жұмыс аймағында болу керек. Құсқтағыш жұмыс істеп түрғанда пайдаланушы жұмыс аймағында болуы тиіс, лактыру аймағында болуға тыйым салынған. (⇒ 8.4)

Пайдаланған кезде ұсақталған материал жоғары қарай лақтырылуы мүмкін. Сондықтан қорғаныс кезілдірігін киіп, бетіңзді жуктеу бұргғы құдығынан әрірек ұстаңыз.

Бензин немесе электр козгалткышы жумыс істеп түрган құрылғыны еңкейтуге болмайды.

Жұмыс уақытында құрылғы құлаған жағдайда, электр қозғалтқышты дереу сәндіріп, желілік штекерді суырып алыңыз.

Шығатын шахтада материал жиналып қалмауын қадағалап отырыңыз, себебі бүл өнімділіктің төмендеуіне және шығару күшінің артуына әекеліп соқтырады.

Бакша ұсақтағышы толып қалған жағдайда, ұсақтау камерасына: металл бөлшектері, тастар, пластмассалар, шыны және т.б. кіріп кетпеуін байқап тұрыңыз, себебі соның салдарынан суарма шүңғымадағы зақымдар мен кері соққылар пайда болуы мүмкін. Сол себептен бітеліп қалуын кетіріңіз.

Бакша ұсақтағышына материалды салған кезде оны қайта шығарып тастауы мүмкін. Қолғап киңіз!

STOP

Кескіш күрал ажыратылғаннан кейін толық токтағанға дейін біршама уақыт өтетінін естен шығармаңыз.

Электр қозғалтқышты сөндіріңіз, желілік штекерді суырыңыз және барлық жылжымалы құралдардың токтағанын күтіңіз.

– Сіз құрылғыны қалдырмас бұрын немесе ол қараусыз қалар алдында

– Курылғының орналасқан жерін ауыстырудың алдында, курылғыны алып барып, төңкеріп, жылжытып немесе тартуыңыз керек,
– бурандалы бітеуішті босатынқырар және құрылғыны ашар алдында,
– куралды тасымалдар алдында,
– бітеуіштерді немесе кескіш бөліктегі, суарма шүңғымадағы немесе қоқыс түсіріп тастауға арналған арналардағы қоқыстарды кетірер алдында,
– дискілі пышақпен жұмыс істер алдында,
– кұрылғы тексеріліп немесе тазаланып жатқанның алдында, басқа да жұмыстарды өткізердің алдында.

Егер кескіш бөлікке бөгде заттар кіріп кетсе, құрылғыдан бетен дыбыстар шығып немесе ол немесе басқаша дірілден жатса, электр қозғалтқышты сәндіріп, оның сөнгенін күтіңіз. Желілік штекерді суырып алыңыз, суарма шунғыманы алып тастаңыз да, келесі қадамдарды жасаңыз:

– Құрылғыда, әсіресе кескіш бөліктің (пышақ, дискілі пышақ, пышақтың қыскышы, пышақ бұрандамасы, қыскыш шығыршық) бетінде зақымдардың бар-жоғын тексеріңіз де, Құрылғыны қосар және онымен жұмыс істер алдында, кәсіпкой мамандардың жәндеу жұмыстарын еткізуіне рұқсат беріңіз.

– Кескіш бөліктің барлық кескіш бөлшектерінің дұрыс орнатылғанын тексеріңіз де, қажет болса бұрандамаларын қаттырақ тартыңыз (созылудың айналу мезетін есепке алыңыз).

– Егер бөлшектердің біркелкі қасиеті бар болса, маман барлық зақымданған бөлшектерді ауыстыруы немесе жендеуі тиіс.

4.7 Техникалық қызмет көрсету және жәндеу

Техникалық қызмет көрсетудің алдында (тазарту, жөндеу және т.б.) және қосатын сымның күйін

тексерер алдында ұсақтағышты төгіс орынға орнату қажет, электр қозғалтқышты сөндіріп, желілік штекерді суырып алыңыз.

Техникалық қызмет көрсету алдында құрылғыға сүү үшін 5 минут уақыт беріңіз.

Кескіш күралға қызмет көрсету алдында, тіпті куат кезі ажыратулы болғанда да кескіш күрал бұғаттау кұрылғысының орнатылғанына қарамастан айналуды жалғастыра алатындығын тексеріңіз.

Жөндеу және желіге қосылуға арналған сымды айырбастау тек білікті электршілерге ғана рүқсат етіледі.

Тазалау:

Колданып болғаннан кейін, құрылғы жақсылап тазартылуы керек. (⇒ 11.1)

Ешкашан жоғары қысымды тазалағышты пайдаланбаңыз және құрылғыны ағынды сумен жумаңыз (мысалы, бақшалық шлангінің көмегімен).

Агрессивті жуғыш заттарды пайдаланбаныз. Булар пластиктің немесе металдың закымдалуына экеліп, STIHL кұрылғысының қауіпсіз жұмысына теріс әсер етуі мүмкін.

Техникалық қызмет көрсету жөніндегі жұмыстар:

Осы пайдалану жөніндегі нұсқаулықта көрсетілген техникалық қызмет көрсету жөніндегі жұмыстарды орындаңыз, барлық басқа жұмыстарды делдал өткізуі тиіс.

Кажетті күралдар мен білім жетіспеген жағдайда дереу делдалға хабарласыңыз.

STIHL компаниясы техникалық қызмет көрсету жөніндегі жұмыстарды және жәндеуді орындау үшін тек STIHL делдалдарына жүгінуді ұсынады. STIHL делдалдары тұрақты түрде оқытуды ұсынады және техникалық ақпаратты қамтамасыз етеді.

Аталмыш құрылғы үшін тек қана STIHL компаниясы руксат еткен немесе техникалық тұрғыдан бірдей құралдарды, керек-жарактар мен аспалы жабдықтарды пайдаланыңыз, әйтпесе адамдарға зақым келтіру немесе құрылғының бұзылу қаупі туындайды. Сурақтар болған жағдайда делдалға хабарласыңыз.

STIHL компаниясының түпнұсқа құралдары, керек-жарактары мен қосалқы бөлшектері өз қасиеттері бойынша құрылғы үшін оңтайлы және пайдаланушының талаптарына сай келеді. STIHL түпнұсқа қосалқы бөлшектерін STIHL қосалқы бөлшек нөмірі, STIHL атауы және қажет болғанда STIHL қосалқы бөлшек коды бойынша анықтауға болады. Қсақ бөлшектерде тек бөлшек нөмірі ғана болуы мүмкін.

Ескерту және нұсқау жапсырмалары әрқашан таза және оқылатын күйде болуы керек. Зақымдалған немесе жоғалған жапсырмаларды STIHL делдалдарының жаңа түпнұсқа

жапсырмаларына ауыстырыңыз. Бөлшекті жаңасына ауыстырған кезде, жаңа бөлшекте дөл сондай жапсырманың бар болғанына көз жеткізіңіз.

Кескіш беліктің жұмысын тек мықты жұмыс қолғаптарын киіп, өте сақ түрде орындаңыз.

Курылғы қауіпсіз пайдаланатын куйде болуы үшін, барлық сомындар, бұрандалар мен бұрандамалар, әсіресе кескіш бөліктің барлық бұрандамалары мыктап тартылған.

Курылғыны тозу белгілері мен зақымдардың болуына тұрақты тексеріп отырыңыз, әсіресе үзак ұақыт пайдаланбай қоятын кезде (мысалы, қыс мезгілінің алдында). Қауіпсіздік түсінігіне орай, тозған және зақымданған бөлшектерді дереу ауыстыру керек, соның арқасында құрал қауіпсіз әрі қалыпыты қолданыс жағдайында болады.

Егер техникалық қызмет көрсету кезінде қандай да бір бөліктер немесе қорғаныш құрылғылары алынып тасталса, нұсқаулықтың талабына сәйкес оларды орнына орнату қажет.

4.8 ¥зак мерзім бойы сактау

Жабык орынга орнатар алдында аспаптың сууы үшін 5 минуттай уақыт беріңіз.

Окымаған адамға (мысалы, балаларға) усақтағышпен жұмыс істеуге тыйым салынған.

Узак уакыт сактау алдында (мысалы, кыс айларында) кұрылғыны мұқият тазарту қажет.

Кұрылғыны тек жұмыска жарамды күйінде ғана пайдаланған жөн.

Кұрылғыны абайсызда аунап кетпейтін тегіс жерде сақтаңыз.

Бақ ұсатқышты орнатылған жүктеу шүңғымасымен бірге пайдалануға. Ашық пышақтардан жаракат алу қаупі.

4.9 Пайдаға асыру

Kalдыктар адамдарға, жануарларға және қоршаған ортаға зиян келтіруі мүмкін, сондыктан кәсіби түрде кәдеге жаратылуы қажет.

Kalдыктарды қалайша кәсіби түрде пайдаға асыруға болатындығын білу үшін қайта өндеу орталығыңызға немесе делдалдарға жүгініңіз. STİHL компаниясы STİHL делдалдарын ұсынады.

Ауыстырылған агрегат нүсқаулыққа сәйкес пайдаға асырылатынына көз жеткізіңіз. Пайдаға асырар алдында, агрегатты қолданыска жарамсыз етіңіз. Тетенше жағдайлардан сақтану үшін желілік сымды немесе электр қозғалтқыштың қуат сымын ажырату қажет.

5. Таңбалардың сипаттамасы

Назар аударыңыз! Колданар алдында пайдалану жөніндегі нусқаулықты оқып шығыңыз.

Жараçat алу қаупі бар! Қауіпті аймақта адамдардың болуына тыйым салынған.

Жаракат алу каупі бар! Айналып түрган бөлшектермен! Аспап жұмыс істеп түрганда қолдар мен аяктарды тесіктерге салуға тыйым салынған.

Жаракат алу қаупі бар! Кескіш құралмен жұмыс жасар алдында, сонымен қатар техникалық қызмет көрсету, жөндеу, қосатын сымның қүйін тексергенде және ұсақтағышты назарсыз қалдырар алдында электр қозғалтқышты сөндіріп, желі сымын аспаптан ажырату керек.

Есту мүшелерін қорғау құралдарын пайдаланыңыз!

Корғаушы көзілдіріктерді тағыңыз!

Жұмыс қолғаптарын киіңіз!

Жаракат алу каупі бар! Кұрылғыға басып түрманыз.

Жаракат алу қаупі бар! Қолыңыз, денеңіздің басқа бөліктері немесе киіміңізді суарма шуңғымаға немесе қалдықтары бар астаушаға сүқпаңыз.

6. Жеткізілім жиынтығы

Поз. Атауы Саны

A Шүңғыманың төменгі 1 бөлігі бар негізгі кұрылғы

В Дөңгелек тірегі 1

С Дөңгелек білігі 1

D Дөңгелек тіреуі 2

E Буранда М6 x 55 2

F Алты қырлы гайка 2

Н Жылдам бекітуге 2 арналған кыскыш

I Дөңгелек 2

J Дөңгелек қалпағы 2

К Төрт қырлы гайка 2

L Шайба ∅ 17 мм 4

М Буранда М6 x 50 2

N Лактырманың какпағы 1

R Жулдызша-бұранда 3 P5 x 20

S Шунғыманың жоғарғы 1 бөлігі

Т Бекіту бұрандасы 4

U Жулдызша-бұранда 2 P5 x 10

V Комбинациялық кілт 1

Поз. Атауы Саны

• Пайдалану жөніндегі 1 нұсқаулық

7. Колданыска дайындау

7.1 Дөңгелек білігін және дөңгелектерді орнату

- Дөңгелек білігін (С) деңгелек шектегіштерімен (D), бұрандалармен (E) және алты қырлы гайкалармен (F) деңгелек тірегімен (В) орнатыңыз және комбинациялық кілтпен (V) бұрап бекітіңіз (4 - 6 Нм).

- Дөңгелектерді (І) және орнатылған деңгелек білігін кигізіңіз.

Өздігінен бекітілетін элементтерді деңгелек білігіне дөңгелектер еркін айналатындай етіп орналастырыңыз.

Өздігінен бекітілетін элемент бөлшектегеннен кейін қайта пайдаланылмайды.

- Өздігінен бекітілетін элементтерді (Н) дөңес жағымен дөңгелек білігіне басыңыз. - Дөңгелек калпақтарын (J) дөңгелекке орнатыңыз.

7.2 Козгалғыш бөлімін және лақтырманың астаушасын орнату

1 Лактырманы узарту күралын орнату

- Негізгі құрылғыны (А) суретте көрсетілгендей биіктігі шамамен 15-20 см ағаш блокқа орналастырыңыз.

- Лактырманы узарту күралын (О) ілмегімен (1) жоғарыдан негізгі кұрылғыдағы (А) тесіктерге (2) іліңіз және негізгі кұрылғының алдыңғы жағы лактырманы узарту кұралының тесігіне дәл орнатылатындай етіп төменге қарай айналдырыңыз.

- Бурандаларды (U) ілмектердің қалпактарына (1) бұрап бекітіңіз (1 - 2 Нм).

2 Козгалғыш бөлімін орнату

• Төрт қырлы гайкаларды (К) және шайбаларды (L) негізгі құрылғыдағы (3) алдын ала көзделген ойықтарға енгізіңіз.
• Козгалғыш бөлімін екі дөңгелек білігімен (4) тірелмегенше негізгі құрылғыдағы (5) бағыттауыштарға енгізіңіз.
• Дөңгелек тірегін иілген жерімен (6) лактырманы узарту құралындағы (7) ойыққа енгізіңіз.
• Бурандаларды (М) шайбалармен (L) деңгелек тіректеріндегі (8) тесіктер арқылы орнатыңыз және комбинациялық кілтпен (V) бекемденіз (4 - 6 Нм).

3 Жактауды орнату

! Дөңгелек тірегінің (6) иілген жері лактырманы узарту күралындағы (7) ойықтарға дәл орнатылуы керек.

• Жактауды (P) жайыңыз және бұрандаларды (R) бұраңыз (1 - 2 Нм).
  • Курылғыны орнатыңыз.

4 Лактырманың қақпағын орнату

- Лактырманың қақпағын (N) іліңіз және болттарды (Q) басып енгізіңіз (қажет болса, пластмасса балғасын пайдаланыңыз). Орнатқан кезде сол мен оң жақ қабырғалар (9) лактырманың қақпағының ішкі жағына және лактырманы ұзарту құралының (10) бағыттаушы гайкасына дәл кіруін қадағалаңыз.

7.3 Лактырманың қақпағын ашу және жабу

Лактырманың какпағын ашу:

- Усақтау алдында лақтырманың қақпағын (1) жоғары қарай ашыңыз және лақтырманы ұзарту құралындағы бекіткіштің (2) бекітілуіне мүмкіндік беріңіз.

Лактырманың қақпағын жабу:

- Орынын ауыстырған кезде немесе жинақы күйде сақтау үшін бекітетін ципферді (2) шамалы көтеріңіз және лақтырманың қақпағын (1) төмен түсіріңіз.

7.4 Шунғыманың жоғарғы бөлігін орнату

Шунғыма тек бір делдалдың тарапынан арнайы құралдың көмегімен орнатылуы мүмкін. STIHL компаниясы STIHL делдалдарын ұсынады.

• Шунғыманың жоғарғы бөлігін (S) белгісімен (1) алға қарай бұрандалы тығындардың (2) бағытымен, шунғыманың теменгі белігіне (3) орнатыңыз.
  Бурандаларды бурап бекіткен кезде бүріккіштін сырғып кетуін болдырмау үшін сипатталған орнату реттілігін ұстануды ұсынамыз.
• Бурандаларды (Т) суретте көрсетілген реттілікпен (1 2 3 4) бұрал бекітіңіз.

8. Жумыс нускаулары

8.1 Кандай материалды өндеуге болады?

– Бакша үсактағышын толтыру. (⇒ 8.8)

GHE 150, GHE 250 S, GHE 260 S:

Ағаш- пен буға кесу және қатты мен тармақты кесілген буғақшалар.

GHE 250, GHE 260:

Жемістер мен көкөністердің қалдықтары сияқты өсімдіктердің органикалық қалдықтары, кесілген

гүлдер, жапырақтар, бірақ сондай-ақ ағаш пен бұта кесу және қатты мен тармақты кесілген бұтакшалар.

Ағаштар мен бу́та кесіктерін жас күйінде ұсақтаған жөн, себебі ұсақтағыштың өнімділігі құрғақ немесе дымқыл материалды кескеннен жоғары болады.

8.2 Кандай материалды өндеуге болмайды?

Бақ ұсатқышына тастар, шыны, металл (сымдар, шегелер және т.б.) және пластмасса бөлшектері түспеуі тиіс.

Herizri epeke:

Компостта пайдаланылатын материалдар бақ ұсақтағыштарына көлмейді.

8.3 Бутакшаның ең жоғарғы диаметрі

Бул деректер жаңа кесілген бутакшаларға қатысты:

8.4 Пайдаланушының жұмыс аймағы

- Καυίπειδίκ мақсатында, ең алдымен сыртқа тасталып жатқан материалдан зақымданудан сақтану үшін пайдаланушы жұмыс уақытында (электр қозғалтқышы немесе ӘЖҚ қосулы болғанда) үнемі жұмыс аймағында области (сүр аймақ «Х») болуы тиіс.

8.5 Кұрылғының дұрыс жүк-салмағы

Бақ ұсатқыштың бензин немесе электр қозғалтқышын айналымдар саны азаймайтындай етіп жуктеуге болады. Бақ ұсатқышты біртекті және үздіксіз жуктеу қажет. Егер бақ ұсатқышпен жұмыс жасаған кезде қозғалтқыштың айналымдар саны азайса, бензин немесе электр қозғалтқыштан артқы жукті түсіру үшін келесіде жанармай құйғаннан кейін құрылғыны сөндіріп тастаңыз.

Кұрылғыда ұсақталатын материал жоқ болғанда, алдымен электр қозғалтқышты орнатыңыз. Өйтпесе қайта іске қосқан кезде дискілі пышақ бұғатталуы мүмкін.

8.6 Шамадан артык тиеуден корғау

Егер жұмыс барысында электр қозғалтқыш шамадан артық күш түскен болса, автоматты түрде шамадан артық тиеуден қорғау үшін орнатылған аспабы іске қосылады және оны сөндіріп тастайды.

Салкындатканнан кейін (шамамен 10 минуттан кейін) бақ усақтағышы қайта жұмысқа дайын болады. Шамадан артық тиеуден қорғаудың жиі іске қосылуы, келесі себептерден болуы мүмкін:

– қосатын сымы сәйкес келмейді, (⇒ 10.1)
– желі шамадан тыс жуктелген,
– материалдың көлемі тым көп немесе пышақтары мұқалған

8.7 Егер кескіш бөлік бақ усактағыштарын бугаттаса

Егер кескіш бөлік, ұсақтаған кезде бақ ұсақтағыштарын бұғаттаса, электр қозғалтқышты дерек сөндіріп, желілік кабельді суырып алыңыз. Содан соң суарма шүңғымасын алып, кедергіні кетіріңіз.

8.8 Бакша ұсақтағышын толтыру

Бакша ұсақтағышын толтыру алдында «Қауіпсіздік шаралары» (⇒ 4.) тарауын, әсіресе «Жұмыс жасау кезінде» (⇒ 4.6) бөлімшесін мұқият оқып шығыңыз және барлық қауіпсіздік нұсқауларын орындаңыз. Материалды бақша ұсақтағышына бір адам салып тұру керек.

Тиеу тесігін ешкашан қолмен ұстамаңыз!

• Бакша усақтағышын толтыру кезінде жұмыс диапазонын сақтаңыз. (⇒ 8.4)
• Бакша усактағышын косыңыз. (⇒ 10.3)

Жумсак материал:

- Жемістер мен кекөністердің қалдықтары сияқты өсімдіктердің orgаникалық қалдықтарын, кесілген ғүлдерді, жапырақтарды, жінішке сабақтарды және т.б. тиеу тесігіне (1) өткізіңіз.

Ылғалды немесе сулы жұмсақ материал құрылғыдағы бітелуге жылдамырақ апарады. Сондықтан бақша ұсақтағышын ұзақ толтырыңыз және әсіресе электр қозғалтқыштың жылдамдығына назар аударыңыз. Ол толтыру кезінде темендемеуі тиіс.

Катты материал:

Жінішке әрі қатты тармактанған бұтакшаларды (максималды бұтактың жуандығын қадағалаңыз (⇒ 8.3) алдын ала секатормен кесіп алу қажет.

- Ағаш пен бута кесу әрі кесілген бутақшаларды тиеу тесігіне (1) ұзақ бағыттаңыз. Бүл кезде қатты материал өздігінен құрылғыдан тартылады.

Еңкейіспен орнатылған пышақ механизмі кесілген бұтақшаларды қайтаруы мүмкін! Қайтарудан жаракат алуды болдырмау үшін бақша ұсақтағышын қатты материалмен дұрыс толтырылуы керек:

Узын бутакшаларды сөл еңкейтіп койыңыз және шүңғыманың он жақ қабырғасындағы белгіге (2) сәйкес пышақ механизміне қарай бағыттаңыз.

Электр козгалткышка дұрыс жүк- салмақ түскенін қадағалаңыз. (⇒ 8.5)

9. Сактандырғыш құрылғылар

9.1 Электр моторының қайтадан іске қосылуының бірлігі

Курылғы өткізгішті штепсель ажыратуына салу арқылы емес, ал сөндіргіштің көмегімен ғана іске қосыла алады.

9.2 Сактандырғыш бұғаттау аспабы

Электр қозғалтқыш пен пышақтарды қосу тек суарма шүңғыманы дұрыс қосқан кезде ғана мүмкін болады. Аспап жұмыс істеп түрған кезде оң жақ бекіткіш бұранданы бұрап алған кезде (eger құрылғыға алдыңғы жағынан қарасаңыз) электр қозғалтқыш автоматты түрде ажыратылады, пышақтар бірнеше секундтан кейін тоқтайды.

9.3 Электр козгалткыштың тежегіші

Электр козгалтқышының тежегіші пышақтар толық токтағанға дейінгі сөну уақытын бірнеше секундқа дейін қыскартады.

9.4 Коргайтын жабын

Материалды салу және тастау аймағында аспап, қорғаушы жабдықтармен жабдықталған. Оларға мыналар жатады: жоғарғы бөлігі мен шашыратқыш панельдері бар суарма шунғыма, қокыстарды түсіріп тастауға арналған ұзартылған шығыңқы жер және тастауға арналған жапқыш.

Корғаушы құрылғылар жұмыс барысында ұсақтағыштың пышақтарына дейінгі қауіпсіз қашықтықты қамтамасыз етеді.

10. Колданыска енгізу

Жаракат алу қаупі бар! Бақ ұсатқышты бастау алдында «Қауіпсіздік шаралары» (⇒ 4.) тарауымен мүқият танысыңыз және қауіпсіздік талаптарын сақтаңыз.

10.1 Бакша ұсактағышын куат көзіне жалғау

Жаракат алу қаупі бар! «Ескерту – электрлік токтан пайда болатын қауінтер» (⇒ 4.2) тарауындағы барлық қауіпсіздік бойынша нұсқауларды орынданыз.

Кесімді кернеу мен жұмыс кернеуі бірдей болуы керек (фирмалық тактайшаны қараңыз).

Желіге қосылуға арналған сым электр қондырғылары бойынша тиісті үлттық нұскамаларға сай жеткілікті түрде қөрғалуы тиіс. (⇒ 17.)

Жалғастырушы шоғырсымдар ретінде тек қана H07 RN-F DIN/VDE 0282 резеңке шланг сымдарынан жеңіл емес сымдар пайдаланылуы тиіс.

Штепсельдік жалғағыштар шашырандыдан қорғалған болуы керек.

Жарамсыз үзартқыш кабель куаттылықтың жоғалуына әкеледі және электр қозғалтқышқа зақым келтіруі мұмкін.

Желіге қосылуға арналған сымның ең аз көлденең кимасы мына шамада болуы тиіс: 3 x 1,5 мм² – ұзындығы 25 м дейін немесе 3 x 2,5 мм² – ұзындығы 50 м дейін.

Байланыс кабелінің ұялары резеңкеден жасалуы тиіс және DIN/VDE 0620 стандартына сай келуі тиіс.

Бул курылғы желіге қосу нүктесінде (үй желісі) Z _макс жүйенің толық қарсылығы ең кебі 0,443 Ом (50 Гц бойынша) бар электрлік желіде пайдаланылуға арналған.

Пайдаланушы пайдаланылып отырған электрлік желінің параметрлері жоғарыда аталған талаптарға сай келетініне кез жеткізуі тиіс. Қажет болған жағдайда электрлік желінің толық қарсылығын электрмен жабдықтау ұйымынан біліп алуға болады.

Желілік сым туралы қосымша ақпарат алу үшін электрші маманға хабарласыңыз.

10.2 Желі сымын жалғау

Желі сымын тандаған кезде, «Құрылғыны желіге қосу» (⇒ 10.1) тарауындағы барлық тармактарды орынданыз.

GHE 150, GHE 250, GHE 250 S:

• Кыскышты (1) көтеріңіз.
• Желілік кабельдің жалғастыргышын қосыңыз.
• Кыскышты босатыңыз.

GHE260, GHE260S:

- Желілік сымның жалғастырғышын құрылғының 5 полюсті желілік штекеріне жалғаңыз.

10.3 Бакша усактағышын косу

Кұрылғыда ұсақталатын материал болмауы керек, себебі ол іске қосу кезінде шашырауы мүмкін.

Дискілі пышақтың бұғаттау кұрылғысы әрқашан шектегішке аудартылуы керек. (⇒ 11.)

• Желі сымын косыңыз. (⇒ 10.2)
• Ажыраткыштағы жасыл түймені (1) басыңыз (суретте GHE 150, GHE 250, GHE 250 S углілері көрсетілген).

Бакша ұсақтағышы пайдаланылуда.

Ускталған материалдың берілуі басталмас бұрын электр қозғалтқыш максимальды айналым жиілігіне (бос жүрістің айналым жиілігі) жетуі керек.

10.4 Бакша ұсақтағышын өшіру

Жаракат алу каупі бар! Өшіру кезінде тастау аймағына кірменіз!

Кұрылғының бүйір жағында тұрып өшіріңіз.

Электр қозғалтқышты өшіргеннен кейін токтауы үшін бірнеше секунд қажет жұмыс құралдарының жүрісіне назар аударыңыз.

- Ажыраткыштағы қызыл түймені (1) басыңыз (суретте GHE 150, GHE 250, GHE 250 S үлгілері көрсетілген).

Бакша ұсақтағышының электр қозғалтқышы өшеді және автоматты түрде төқтайды.

Құрылғыда ұсақталатын материал жоқ болғанда, алдымен электр қозғалтқышты орнатыңыз. Өйтпесе қайта іске қоскан кезде дискілі пышақ бұғатталуы мүмкін.

10.5 Дискілі пышақтың айналу бағытын тексеру

GHE 260 және GHE 260 S үлгілерінде жұмысты бастау (толтыру) алдында дискілі пышақтың айналу бағытын тексеріңіз.

Жаракат алу каупі бар! Тексеру әрекетінің барысында қорғаныш көзілдірік тағыңыз.

• Бакша усактағышын косыңыз. (⇒ 10.3)
• Бакша үсақтағышын өшіріңіз. (⇒ 10.4)
• Шашырандыдан қоргайтын панельдерді ішке басыңыз және жоғарыдан тиеу тесігі арқылы дискілі пышакқа қараңыз: Айналу бағыты дұрыс болғанда, дискілі пышақ солға (сағат тілінің бағытына қарсы) бұрылуы керек.

10.6 Дискілі пышақтардың айналу бағытын өзгерту

Дискілі пышактың айналу бағыты кате болғанда (оң жаққа, сағат тілінің бағытымен) GHE 260 және GHE 260 S үлгілерінде айналу бағыты өзгертілуі керек.

Дискілі пышақтың айналу бағыты желілік штекердегі фазалық коммутатордың полюстерін өзгерту арқылы өзгертіледі.

- Фазалык коммутаторды (1) бурауышпен (U) 180°-ка солға не онға қарай бекітілмегенше бураңыз.

10.7 ¥сақтау

• Бакша ұсақтағышын тегіс әрі орнықты жерге орналастырып, сөніп түрганына көз жеткізіңіз.
• Мыкты қолған, қорғаныш көзілдірігі мен қорғау құлаққаптарын киңіз.
• Түсіріп тастауға арналған жапқышты ашу. (⇒ 7.3)
• Бакша ұсақтағышының желі сымын куат көзіне жалғаңыз.
• Бак усактағышын косу. (⇒ 10.3)
• Усақтағыш қозғалтқышының айналу жиілігі максималды жылдамдыққа жеткенін күтіңіз (айналымдардың үдеру саны).
• Бакша усактағышын материалға толтырыңыз. (⇒ 8.8)
• Бак усактағышын сөндіру. (⇒ 10.4)

11. Техникалық қызмет көрсету

Жаракат алу каупі бар! Құрылғыға қызмет көрсететін немесе тазартатын барлық жұмыстарды өткізер алдында, «Қауіпсіздік шаралары» (⇒ 4.), әсіресе «Техникалық қызмет көрсету және жәндеу» (⇒ 4.7) бөлімін оқып, барлық қауіпсіздік талаптарын сақтау керек.

Кызмет көрсету жұмыстарын өткізер алдында желілік штекерді суырып алыңыз.

11.1 Курылғыны тазалау

Техникалық қызмет көрсету мерзімділігі:

Жумыс істеп болғаннан кейін

Эрдайым пайдаланғаннан кейін құрылғы мұқият тазартылуы тиіс. Жақсы күтім құрылғыны закымданудан қорғайды және қолдану мерзімін ұзартады.

Электр козгалткыш шашыраудан коргайтын корпусен жабдыкталған.

Кескіш пышақтарды, сонымен қоса ұсақтайтын камераны кәдімгі коррозияға құралды (мысалы, рапс майымен) жағыңыз.

Кұрылғыны суретте көрсетілген күйдегідей ғана тазартуға болады.

- Суарма шунғымасын белшектеу. (⇒ 11.3)

Электр қозғалтқышының жеткілікті түрде суытылуын қамтамасыз ету үшін, электр қозғалтқышының корпусындағы ауа суытқыш жетекті (саңылау жылу алмасқышы) кірден тазартыңыз.

Кысыммен аккан суды электр козгалткыштың немесе іштен жанатын козгалткыштың белшектеріне, сонымен

қатар тығыздауыштарға, мойынтіректер орнатылған жерлерге және электр бөлшектеріне, мысалы, ажыратқышқа бағыттауға тыйым салынады. Бүл қымбат жәндеу қажеттілігін тудырады.

Жиналып қалған батпақ пен органикалық қалдықтар қылшақпен, ылғалды матамен немесе ағаш таяқпен тазаланбаса, STIHL

компаниясы арнайы тазалағыш күралды пайдалануды ұсынады (мысалы, арнайы STIHL тазартқыш күралы).

Агрессивті жуғыш заттарды пайдаланбаңыз.

Дискілі пышақтарды тұрақты тазалап тұру қажет.

11.2 Тиеу шүңғымасын орнату

Бурандалы тығындар тиеу шүңғымасымен берік біріктіріледі.

• Тиеу шунғымасын (1) негізгі құрылғыдағы (2) бекіту ілмектеріне іліп, алға қарай еңкейтіңіз.
• Екі бурандалы тығынды (3) бір мезгілде бурап бекітіңіз.

11.3 Тиеу шунғымасын бөлшектеу

• Екі бұрандалы тығынды (1) еркін айналмағанша босатыңыз. Олар тиеу шүңғымасында қалады
• Тиеу шунғымасын (2) артка қарай еңкейтіңіз және шығарыңыз.

Тек қолғап киіп жұмыс істеңіз!

Пышакка токтамағанша тимеңіз.

• Тиеу шунғымасын бөлшектеңіз. (⇒ 11.3)
• Дискілі пышакты (1) ойык (2) буғаттау кұрылғысының (3) алдында орналасатындай етіп бұраңыз.
• Бугаттау курылғысын (3) жоғары қарай аудартыңыз.

11.5 Пышақтар жинағын бөлшектеу

• Дискілі пышакты (5) бекітіңіз. (⇒ 11.4)

- Буранданы (1) комбинациялык кілтпен (V) босатыңыз.

- Буранданы (1), бекіту шайбасын (2), кыскыш шығыршықты (3), қалақ-пышақты (4), қалақ-пышақты (6, тек қана GHE 250 және GHE 260 үлгілерінде) және дискілі пышақты (5) алып тастаңыз.

• Бұрылмалы пышақты бөлшектеңіз. (⇒ 11.8)
• GHE 250 және GHE 260: Бұрандаларды (7) босатыңыз және гайкалармен (9) бірге бұрап шығарыңыз. Бөлгіш пышақты (8) астына қарай шығарыңыз.

11.6 Пышақтар жинағын орнату

Орнату реттілігі мен берілген созылу мезетін міндетті түрде ұстаныңыз.

• Бұрылмалы пышакты дискілі пышаққа орнатыңыз. (⇒ 11.8)
• GHE 250 және GHE 260: Белгіш пышақты (8) дискілі пышақтың (5) төменгі жағына орналастырыңыз және гайкалармен (9) және бұрандалармен (7) бекемдеңіз (10 Нм).
• Дискілі пышақты (5) корпуска орнатып, бекітіңіз. (⇒ 11.4)
• Қалақ-пышақты (6, тек қана GHE 250 және GHE 260 үлгілерінде), қалақ-пышақты (4), қысқыш шығыршықты (3) және бекіту шайбасын (2) орнатыңыз және бұрандамен (1) бекемдеңіз (50 Нм).
• Бугаттау кұрылғысын артқа аудартыңыз, нәтижесінде дискілі пышақ еркін айнала алады. (⇒ 11.4)
• Тиеу шунғымасын орнатыңыз. (⇒ 11.2)

11.7 Пышактарға қызмет көрсету

Жаракат алу каупі бар! Тек жаксылап тағылған қолғаппен жұмыс істеңіз!

Техникалық қызмет көрсету аралығы: әр пайдаланудан бұрын

• Тиеу шунғымасын белшектеңіз. (⇒ 11.3)
  • Дискілі пышакты бекітіңіз. (⇒ 11.4)
• Пышақтарда зақым тию (жарықтар мен сынықтар) мен тозу белгілерінің болмауын тексеріңіз және қажет болған жағдайда бұрыңыз немесе ауыстырыңыз.

Пышак тозуының шегі:

Тозудың шегіне жетпес бұрын тиісті пышактарды буру немесе ауыстыру кажет. STIHL компаниясы STIHL делдалдарын ұсынады.

1 Бурылмалы пышақ

• Пышактың бірнеше жерінен тесіктен пышактың шетіне дейінгі қашықтықты (А) өлшеңіз. Минималды қашықтық: A = 6 мм

2 Калак-пышак

• Калак-пышактың иілген шетінде пышақ енін (В) өлшеңіз. Пышактың мин. ені: В = 15 мм

• Калак-пышақтың иілген шетінде пышақ енін (С) өлшеңіз.
  Пышактың мин. ені: C = 19 мм

4 Бөлгіш пышақ (GHE 250, GHE 260)

• Бөлгіш пышақтың іілген шетінде пышақ енін (D) өлшеңіз.
  Пышактың мин. ені: D = 13 мм

11.8 Пышакты буру

Муқалған бұрылмалы пышақ бір рет пайдаланылуы мүмкін. Әрқашан пышақтардың екеуін де бурыңыз!

• Пышактар жинағын белшектеңіз. (⇒ 11.5)
• Бурандаларды (1) босатыңыз және гайкалармен (2) бірге бұрап шығарыңыз.
• Пышакты (3) жоғары қарай шығарыңыз.
  • Дискілі пышақты тазалаңыз.
• Пышакты (3) бұрыңыз, оны дискілі пышаққа кері бетімен орнатыңыз және тесіктердің орналасуын реттеңіз.
• Бурандаларды (1) санылаулар арқылы орнатыңыз және гайкаларды (2) бурап тартыңыз. Гайкаларды (2) 10 Нм созылу мезетімен бекемдеңіз.
• Пышақтар жинағын орнатыңыз. (⇒ 11.6)

Пышактарды кайрау:

Екі жақтан муқалған пышақтарды келесі жұмыстарды орындау алдында қайрау қажет.

Құрылғылардың онтайлы жұмысын қамтамасыз ету үшін пышақты тек қана маман қайрауы керек. STIHL компаниясы STIHL делдалдарын ұсынады.

• Кайрау алдында пышақтарды шығару кажет.
• Пышакты кайрау алдында, мысалы, сумен салкындату кажет. Кек туске боялуын болдырмау керек, себебі бул кескіш құралдың тезімділігін темендетуі мүмкін.
• Тенгерімсіздік тудырған дірілдерді болдырмау үшін пышақты біркелкі қайраңыз.
• Кұрылғыға орналастырғанға дейін пышақтардың зақымдалмағандығын тексеру қажет: Аздап жарылғандығы, жарықтар байқалса немесе тозудың шегіне жеткенде пышақтарды алмастыру қажет.
• Пышақ жүздерін 30° бұрыштың астында қосымша қайраңыз.
• Пышактарды жузіне қарай қайраңыз.
• Кайрағаннан кейін кескіш жиегіндегі угінділерді ұсақ бүдірлі ыскыш қағазбен тазартыңыз.
• Пышақтарды орнатқан кезде «Пышақты бұру» бөліміндегі созылу мезеттерін қараңыз.

11.9 Электр козгалткышы және донғалақ

Электр қозғалтқышы қызмет көрсетуді талап етпейді.

Донгалактардың иінтіректері қызмет көрсетуді талап етпейді.

11.10 Сактау шарттары

Бақ ұсақтағышын құрғақ, жабық және таза жерде ұстау керек. құрылғы балалардың қолы жететін жерде тұрмағанына кез жеткізіңіз.

Бақ ұсатқышын жұмыска жарамды күйде және суарма шұңғымасы орнатылған күйде сақтау керек.

Бақ ұсатқышын пайдаланбаған кезде (қыз мезгілінде) келесі шарттарды сақтау керек:

• Кұрылғының барлық сыртқы белшектерін дұрыстап тазалап шығыңыз.
• Барлық қозғалмалы бөлшектерді жақсылап майлаңыз.

12. Тасымалдау

Тасымалдар алдында «Қауіпсіздік шаралары» және «Құрылғыны тасымалдау» бөлімдерінде келтірілген нұсқауларды оқыңыз және ұстаныңыз. (⇒ 4.4)

12.1 Бакша усақтағышын тарту немесе итеру

- Бакша усақтағышын шүңғыманың жоғарғы бөлігінен (1) устап, артқа аударыңыз.

- Осы күйінде бақша ұсақтағышын (жаяу жүргіншінің жылдамдығымен) баяу алдыға салып итеруге немесе артқа салып тартуға болады.

12.2 Бакша ұсақтағышын көтеру немесе тасу

Кұрылғыны көтеру немесе тасымалдау үшін кез келген жағдайда 2 адам керек.

Колдарды және дененің үстіңгі бөлігін жауып толығымен тұратын жарамды қорғаныс киімін киіңіз.

• 1. Бет: Бакша усақтағышын шүңғыманың жоғарғы бөлігіндегі (1) түтқалардан ұстаңыз.
     • 2. Бет: Бакша усақтағышын лақтырманы узарту кұралының (2) жақтауынан устаңыз.
• Сонымен қатар бақша ұсақтағышын да көтеріңіз.

12.3 Бакша ұсақтағышының тік күйінде орнын ауыстыру

- Курылғыны жарамды бекіту куралдарымен аударылудан сақтану үшін бекітіңіз. Доңғалақ тірекуіштерін (1) немесе суарма шунғыманы (2) жіптермен немесе қайыспен бекітіңіз.

13. Тозу дәрежесін барынша азайту және зақымдардан қорғау

Техникалық қызмет көрсету туралы маңызды акпарат

Электрлік бақша ұсақтағышы (STIHL GHE)

Пайдалану женіндегі нұсқаулықтың талаптарын сақтамау нәтижесінде, әсіресе қолдану мен қызмет көрсету қауіпсіздігіне немесе рұскат етілмеген құрамдас бөліктерді немесе қосалқы бөлшектерді қолдану нәтижесінде пайда болған кез келген материалдық залал немесе жаракаттану үшін STIHL компаниясы жауапкершілік тартпайды.

STIHL құрылғысының зақымдарын немесе шамадан тыс тозуын болдырмау үшін міндетті түрде мына маңызды нұсқауларды орынданыз:

1. Тозатын белшектер

STIHL құрылғысының кейбір бөлшектері мақсатына сай пайдаланылған кезде де қалыпты тозуға тап болады және оларды пайдалану түрі мен ұзактығына қарай уақыт өте келе ауыстыру керек.

Оларға мыналар жатады:

– Шапкыш пышак

– Дискілі пышақ

1. Осы пайдалану жөніндегі нұсқаулықтың талаптарын орындау

STIHL құрылғысын пайдалану, сақтау және оған техникалық қызмет көрсету жұмыстарын осы пайдалану жәніндегі нұсқаулықтың талаптарына сай мұқият өткізу керек. Қауіпсіздік, пайдалану және техникалық қызмет көрсету

нүсқауларын сақтамаудан пайда болған бүкіл шығындар үшін пайдаланушының өзі ғана жауапты болады.

Атап айтканда, бул мыналарға қатысты:

– жеткізуші сымның өлшемдерін дұрыс анықтамау (көлденен қима),
– электр желісіне дұрыс қосылмау (кернеу),
– өнімге STIHL компаниясы рүксат етпеген өзгерістер енгізу,
– аспап үшін рүксат етілмеген, жарамсыз немесе сапасы төмен кұрылғыларды немесе керек-жарактарды қолдану,
– өнімді мақсатынан тыс пайдалану,
– өнімді спорттық немесе басқа да жарыс шараларында пайдалану,
– бөлшектері ақаулы өнімді пайдаланудан болатын зақымдар.

3. Техникалық қызмет көрсету жөніндегі жұмыстар

«Техникалық қызмет көрсету» бөлімінде көрсетілген барлық жұмыстар түрақты түрде жүзеге асырылуы тиіс.

Техникалық қызмет көрсету жөніндегі осы жұмыстарды пайдаланушы өз бетімен өткізе алмаған жағдайда делдалға хабарласу керек.

STIHL компаниясы техникалық қызмет көрсету жөніндегі жұмыстарды және жәндеуді орындау үшін тек қана STIHL делдалдарына жүгінуді ұсынады.

STIHL делдалдары тұрақты түрде оқытуды ұсынады және техникалық ақпаратты қамтамасыз етеді.

Осы жұмыстар өткізілмеген жағдайда пайдаланушыны жауапкершілікке тартатын зақымдар пайда болуы мүмкін.

Оларға мыналар жатады:

• Ауамен салкындату жүйесінің (желдеткіш саңылаулар, салкындаткыш қабырғалар, желдеткіштік жудырықшасы) қоқысқа толуы нәтижесінде электр қозғалтқыштың закымдануы.
  – тоттануға және дұрыс сақтамауға байланысты басқа да зақымдары.
  – сапасыз қосалқы бөлшектерді қолдануға байланысты сынған жерлері,
  – уақытында өткізілмеген немесе жеткіліксіз түрде өткізілген техникалық қызметтен туындаған не болмаса біліксіз түлғалар тарапынан өткізілетін сервистік және жәндеу жұмыстарының кезінде пайда болған зақымдар.

14. Баска да косалкы бөлшектер

Бұрылмалы пышақ: 6008 702 0121

Жинақтағы дискілі пышақ: 6008 700 5120

GHE 250, GHE 260

Жинактағы дискілі пышақ: 6008 700 5117

Бөлгіш пышақ: 6008 702 0110

15. Коршаган ортаны корғау

Усақталған материалды түрмыстық қалдықтармен бірге лақтырмаған абзал, оны компост жасау үшін пайдалану керек.

Қаптамасы, құралдың өзі және керек- жарактар, қәдеге жаратылатын материалдардан өндіріліп, тиісті түрпатта қәдеге жаратылуы қажет.

Материалдың қалдықтарын бөлшектеп, экологиялық рүқсат етілген түрде пайдаға асырғанның арқасында, осы үшін жарамды қалдықтарды көп рет қолдануға мүмкін болады. Осы себеппен, әдеттегі қызмет ету мерзімі өткеннен кейін, құрал, өнделгеннен кейін қайтара қолданыла алатын қалдықтардың жиналатын орнына жіберіледі.

16. Сэйкестік бойынша мәлімдеме

16.1 STIHL

бакша ұсақтағыштарының ЕО талаптарына сәйкестігі туралы декларация

STIHL Tirol GmbH

төменdegіні толық жауапкершілікпен жариялайды:

– Конструкция: электрлік бақша ұсақтағышы

– Фабрика таңбасы: STIHL
- Typi: GHE 150.0, GHE 250.0, GHE 250.0 S, GHE 260.0, GHE 260.0 S
- Куаттылығы GHE 150.0, GHE 250.0, GHE 250.0 S: 2500 Вт
– Куаттылығы GHE 150.0, GHE 250.0, GHE 250.0 S, GB/CH: 2000 Вт
– Куаттылығы GHE 260.0, GHE 260.0 S: 2900 Вт
– Сериялық нөмірі: 6008

2000/14/EC, 2006/42/EC, 2014/30/EU және 2011/65/EU директиваларының тиісті талаптарына сәйкес келеді және теменdegі стандарттардың ендірілген күнінде жарамды болған нұсқаларына сәйкес әзірленіп ендірілді: EN 50434, EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2 және EN 61000-3-3 (қолданылуына қарай).

Есептелген және кепілді дыбыстық куат деңгейінің көрсеткіштері 2000/14/ЕС директивасының V қосымшасына сәйкес анықталды.

GHE 150.0

– Есептелген дыбыстык куат деңгейі: 96,9 dB(A)
– Кепілді дыбыстық куат деңгейі: 99 dB(A)

GHE 250.0

– Есептелген дыбыстык куат деңгейі: 100,8 dB(A)
– Кепілді дыбыстық куат деңгейі: 103 dB(A)

GHE 250.0 S

– Есептелген дыбыстык куат деңгейі: 96,5 dB(A)

- Кепілді дыбыстық куат деңгейі: 100 dB(A)

GHE 260.0

– Есептелген дыбыстык куат деңгейі: 98,4 dB(A)
– Кепілді дыбыстық куат деңгейі: 102 dB(A)

GHE 260.0 S

– Есептелген дыбыстык куат деңгейі: 97,7 dB(A)
– Кепілді дыбыстық куат деңгейі: 101 dB(A)

Техникалық құжаттар STIHL Tirol GmbH компаниясының иелігінде.

Өндірілген жылы мен машина нөмірі бақша ұсақтағышында көрсетілген.

Langkampfen, 02.06.2021

STIHL Tirol GmbH

M.a.

Matthias Fleischer, Зерттеу және әнімдерді әзірлеу бөлімінің бастығы

M.a.

Sven Zimmermann, Сапаны бақылау белімінің бастығы

16.2 Сәйкестік белгісі

Кеден одағының техникалық нормалары мен талаптарының сақталуын растайтын ЕАС

сертификаттары және сәйкестік туралы әтініштер жәніндегі ақпарат, төменде келтірілген, www.stihl.ru/eacs сондай-ақ STIHL компаниясының кез келген елдегі әкілдігінде қол жетімді.

Украинаның техникалық нормативтері мен талаптары орындалды.

16.3 Белгіленген қолданыс кезеңі

Толык белгіленген қызмет ету мерзімі 30 жылға дейінгі мерзімді құрайды.

Белгіленген қолданыс кезеңі уақытында, қолдану жәніндегі нұсқаулықтың талаптарына сәйкес тұрақты техникалық қызмет және күтім көрсетіледі.

16.5 STIHL еншілес кәсіпорындары

РЕСЕЙ ФЕДЕРАЦИЯСЫ

Антонов к-сі, 10 уй, Чайки ауылы

Шуғыл желі: [phone]

16.6 STIHL өкілдіктері

БЕЛАРУСЬ

Өкілдік

Шуғыл желі: [phone]

КАЗАКСТАН

Өкілдік

Шуғыл желі: [phone]

16.7 STIHL импорттаушылары

РЕСЕЙ ФЕДЕРАЦИЯСЫ

ООО «ШТИЛЬ ЗЮДВЕСТ»

17. Техникалық деректер

GHE 150.0/GHE 250.0/GHE 250.0 S:

Электр козгалткыш BSRBF 0,75/2-C

Куаттылык 2500 Вт

GB 2000 Bt

CH 2000 Bτ

Кесімді ток күші 11,4 А

GB 9,3 A

CH 9,3 A

GHE 150.0/GHE 250.0/GHE 250.0 S:

Кесімді кернеу	230 В~
Айналым жиїлігі	2800 мин^-1
Сақтандырғыш ^1	16 А
	10 А (СН)
Жиїлік	50 Гц
Қорғаныс класы	І
Қорғаныс дәрежесі	шашырандыданқорғалған(IP X4)
Жұмыс тәртібі	P40
	40 с жуктемеуақыты
	60 с бос жүрісуақыты

GHE 150.0:

2000/14/EC / S.I. 2001/1701 бойыншаөлшем:

куат деңгейі L_WAd

Ыктимал дәлсіздік

2,4 dB(A)

KWA

EN 50434 бойынша өлшем:

Жумыс орнындағы

89 dB(A)

дыбыстык қысым

деңгейі L_pA

Ауытку K_pA

2 dB(A)

Буранданың созылу мезеті:

Дискілі пышақ

50 Нм

Бұрылмалы пышақ

10 Нм

Салмағы

26 кг

¥/E/Б

95/48/114 см

GHE 250.0/GHE 250.0 S:

2000/14/EC / S.I. 2001/1701 бойыншаөлшем:

Кепілді дыбыстық

103/100 dB(A)

куат деңгейі L_WAd

GHE 250.0/GHE 250.0 S:

GHE 250.0:

2,7 dB(A)

Ыктимал дәлсіздік

KWA

GHE 250.0 S:

2,4 dB(A)

Ыктимал дәлсіздік

KWA

GHE 250.0 S (GB):

3,3 dB(A)

Ыктимал дәлсіздік

KWA

EN 50434 бойынша элшем:

Жұмыс орнындағы

92/90 dB(A)

дыбыстык қысым

денгейі L_pA

Ауытку K_pA

3 dB(A)

Буранданың созылу мезеті:

Дискілі пышақ

50 Нм

Бурылмалы пышаç

10 Нм

Бөлгіш пышақ ^2

10 Нм

Салмағы	27/27 кг
	27/27 кг (GB)
	26 кг (CH)

¥/E/Б

107/48/143 см

GHE 260.0/GHE 260.0 S:

Электр козгалткыш, түрі

BSRF 0,75/2-C

Куаттылык

2900 Вт

Кесімді ток күші

4,8 А

Кесімді кернеу

400 (3~) В~

Корғаныс дәрежесі	шашырандыдан
	корғалған
	(IP X4)

GHE 260.0/GHE 260.0 S:
Жұмыс тәртібі P40

	40 с жуктеме уақыты60 с бос жүріс уақыты
2000/14/EC / S.I. 2001/1701 бойыншаөлшем:
Кепілді дыбыстық куат деңгейі L_WAd	102/101 dB(A)
GHE 260.0:Ыктимал дәлсіздік K_WA	3,2 dB(A)
GHE 260.0 S:Ыктимал дәлсіздік K_WA	3,3 dB(A)
EN 50434 бойынша өлшем:
Жұмыс орнындағы дыбыстық қысым деңгейі L_pA	89/91 dB(A)
Ауытку K_pA	3 dB(A)
Бұранданың созылу мезеті:
Дискілі пышақ	50 Нм
Бұрылмалы пышақ	10 Нм
Бөлгіш пышақ ^2	10 Нм
Салмағы 27/27 кг
¥/Е/Б	107/48/143 см

1) Назар аударыңыз!

Электр желісінің сақтандырғышы 16 А мәнінен кем орнатылған болса, онда іске қосқан кезде немесе үлкен жук салмақ түскенде құрылғы жиі сөніп қалуы мүмкін.

2) GHE 250.0 және GHE 260.0 үлгілеріне арналған

17.1 REACH

REACH химиялык заттарды тіркеу, бағалау және өкілдендіру туралы ЕС реттеуін білдіреді.

1907/2006 нөмірлі REACH Регламентін (EC) орындау туралы акпарат www.stihl.com/reach сайтында берілген.

✗ Кажет болған кезде делдалға жүгініңіз, STIHL компаниясы STIHL делдалдарына жүгінуге кеңес береді.

Акаулык:

Электр қозғалтқыш іске қосылмайды

Ыктимал себебі:

– Электр козгалткыштың сактандырғышы косылды
– Желіде кернеу жок
– Косатын кабель/штекер, уясы немесе ажыраткыш бузылған
– Тиеу шунғымасы дұрыс қосылмаған – сақтандырғыш ажыратқыш іске қосылды (қозғалтқыштың токтауы)
– Дискілі пышақ бүғатталған
– Буғаттау құрылғысы сөндірілмеген

• Курылғыны суытыңыз (⇒ 8.6)
  – Желілік сымды және сақтандырғышты тексеріңіз ✗ (⇒ 10.1)
• Тексеріп, кажет болған жағдайда кабельді, штекерді, жалғастырғышты немесе ажыратқышты ауыстырыңыз (тек электрик) ✗ (⇒ 10.1)
  – Тиеу шүнғымасын дұрыс косып, бұрау (⇒ 11.2)

– Тиеу шунғымасын ағытып алып, корпустан есімдіктердің қалдық материалын алып тастаңыз (назар аударыңыз: желілік кабельді ажыратыңыз) (⇒ 11.3)
– Бугаттау курылғысын сөндіріңіз (⇒ 11.4)

Акаулыктар:

Усактағыш куаттылығының төмендеуі

Ыктимал себебі:

– Догал пышактар

Акаулыктарды жою тәсілі:

– Пышакты аударыңыз, қайраңыз немесе ауыстырыңыз ✗ (⇒ 11.7)

Акаулык:

Усакталатын материал тартылмайды

Ыктимал себебі:

– GHE 260: Дискілі пышақтың айналу бағыты кате

– GHE 260: Дискілі пышақтың айналу бағытын өзгерту (⇒ 10.6)

19. Техникалық қызмет көрсету жоспары

Кызмет көрсету жұмыстарын өткізген кезде, пайдалану жөніндегі осы нұсқаулықты STIHL делдалыңызға беріңіз.

Ол алдын ала басылған өрістерде қызмет көрсету жұмыстарының өткізілуін растайды.

Қызмет көрсету өткізілген күні

Келесі қызмет көрсету қүні

STIHL GHE 150

GHE 250, GHE 250 S, GHE 260, GHE 260 S

STIHL
