Produkto tipas	Elektrinis sodo smulkintuvas (oblius)
Prekės ženklas	Stihl
Modelis	GHE 250 S
Matmenys (ilgis x plotis x aukštis)	107 x 48 x 143 cm
Svoris	27 kg
Maitinimas	Elektra iš tinklo
Nominali įtampa	230 V~
Galia	2500 W (2000 W GB/CH)
Variklio sūkiai	2800 aps/min
Maksimalus šakų skersmuo	35 mm
Garantuotas garso galios lygis	100 dB(A)
Apsaugos tipas	IP X4 (apsaugotas nuo vandens purslų)
Saugos įtaisai	Paleidimo blokavimo įtaisas, piltuvo užraktas, lėtėjimo stabdys, apsauginiai dangteliai
Pjovimo sistema	Peilių diskas su reversiniu peiliu ir sparnuotu peiliu
Pagrindinės susidėvinčios dalys	Reversiniai peiliai (ref. 6008 702 0121), sparnuotas peilis (ref. 6008 702 0300), pilnas peilių diskas (ref. 6008 700 5120)
Darbo režimas	P40 (40 s apkrova, 60 s tuščioji eiga)
Priežiūra	Peilių tikrinimas ir apvertimas/galanimas prieš kiekvieną naudojimą; valymas po kiekvieno naudojimo
Valymas	Vandeniu, šepečiu arba drėgna šluoste; nenaudokite aukšto slėgio valymo įrenginio
Laikymas	Sausoje, uždaroje patalpoje su sumontuotu piltuvu; vaikams nepasiekiamoje vietoje
Transportavimas	Lėtas stūmimas/traukimas vieno asmens; kėlimas dviejų asmenų už rankenų ir strypo
Pridedami priedai	Ratai, atrama, piltuvas, išmetimo sklendė, universalus raktas, naudojimo instrukcija

Dažnai užduodami klausimai - GHE 250 S STIHL

Kaip paleisti Stihl GHE 250 S smulkintuvą?

Įsitikinkite, kad prietaisas tuščias ir disko blokavimo įtaisas nuleistas. Prijunkite maitinimo laidą prie tinklo, tada paspauskite jungiklio žaliąjį mygtuką. Palaukite, kol pasieks tuščiąją eigą, prieš įdėdami medžiagą.

Kokias atliekas galima smulkinti su šiuo modeliu?

GHE 250 S skirtas smulkinti šakas ir gyvatvorių atraižas, taip pat daugiau ar mažiau šakotus krūmus. Šviežiai nupjautos atliekos duoda geresnį našumą.

Kokių medžiagų negalima dėti į smulkintuvą?

Griežtai draudžiama smulkinti akmenis, stiklą, metalines dalis (vielos, vinys) arba plastiką. Paprastai nekompostuojamos medžiagos neturėtų būti dedamos į smulkintuvą.

Kokios yra pagrindinės saugos instrukcijos?

Visada dėvėkite apsauginius akinius, klausos apsaugą ir tvirtas pirštines. Laikykite vaikus ir gyvūnus atokiau. Niekada nekiškite rankų ar kojų į angas. Prieš bet kokią priežiūrą išjunkite variklį ir atjunkite kištuką.

Kaip prižiūrėti smulkintuvo peilius?

Prieš kiekvieną naudojimą patikrinkite peilių nusidėvėjimą. Reversinius peilius galima apversti vieną kartą (minimalus atstumas 6 mm). Sparnuotų peilių minimalus plotis yra 15 mm. Rekomenduojama juos pagaląsti specialistui.

Ką daryti užstrigus pjovimo blokui?

Nedelsdami išjunkite elektros variklį ir atjunkite kištuką nuo tinklo. Išmontuokite pripildymo piltuvą ir pašalinkite užstrigusias liekanas. Niekada nekiškite rankos į prietaisą prieš atjungdami.

Kaip elgtis, jei smulkintuvas neužsiveda?

Patikrinkite, ar jungiklis neišjungė, ar yra maitinimas iš tinklo, ir ar piltuvas tinkamai uždarytas (saugos jungiklis). Jei diskas užstrigęs, išmontuokite piltuvą ir pašalinkite kliūtis. Įsitikinkite, kad blokavimo įtaisas yra išjungtas.

Koks yra didžiausias leistinas šakų skersmuo?

Maksimalus šviežiai nupjautų šakų skersmuo yra 35 mm. Storesnes šakas prieš tai nupjaukite sekatoriumi.

Kaip saugiai transportuoti smulkintuvą?

Prieš transportavimą išjunkite variklį ir atjunkite kištuką. Lėtai traukite arba stumkite laikydami už viršutinės piltuvo dalies. Kėlimui reikia dviejų asmenų: vienas už rankenų, kitas už strypo. Pritvirtinkite jį ant pakrovimo paviršiaus diržais.

Kur galiu rasti atsargines dalis GHE 250 S?

Dažniausiai susidėvinčios dalys yra prieinamos specializuotuose Stihl prekybos taškuose: reversinis peilis (ref. 6008 702 0121), sparnuotas peilis (ref. 6008 702 0300) ir pilnas peilių diskas (ref. 6008 700 5120). Naudokite tik originalias Stihl dalis.

NAUDOJIMO INSTRUKCIJA GHE 250 S STIHL

U „Torx“ skrūve P5 x 10 2

Nažu nodiluma robežas

1 Pagriežamais nazis

Mielos pirkėjos, mieli pirkėjai,

mes džiaugiamės, kad pasirinkote STIHL. Mes kuriame ir gaminame aukščiausios kokybės gaminius, kurie atitinka mūsų klientų poreikius. Taip atsiranda didelio patikimumo gaminiai net ir ekstremaliomis sąlygomis.

STIHL taip pat pasisako už aukštą serviso kokybę. Mūsų specializuoti pardavėjai garantuoja kompetetingas konsultacijas ir mokymus taip pat visapusišką techninę paramą.

Dëkojame, kad pasitikite mumis, ir linkime sëkmingai naudotis ïsigytu STIHL gaminiu.

Dr. Nikolas Stihl

Svarbu! PERSKAITYTI PRIEŠ NAUDOJIMA IR IŠSAUGOTI.

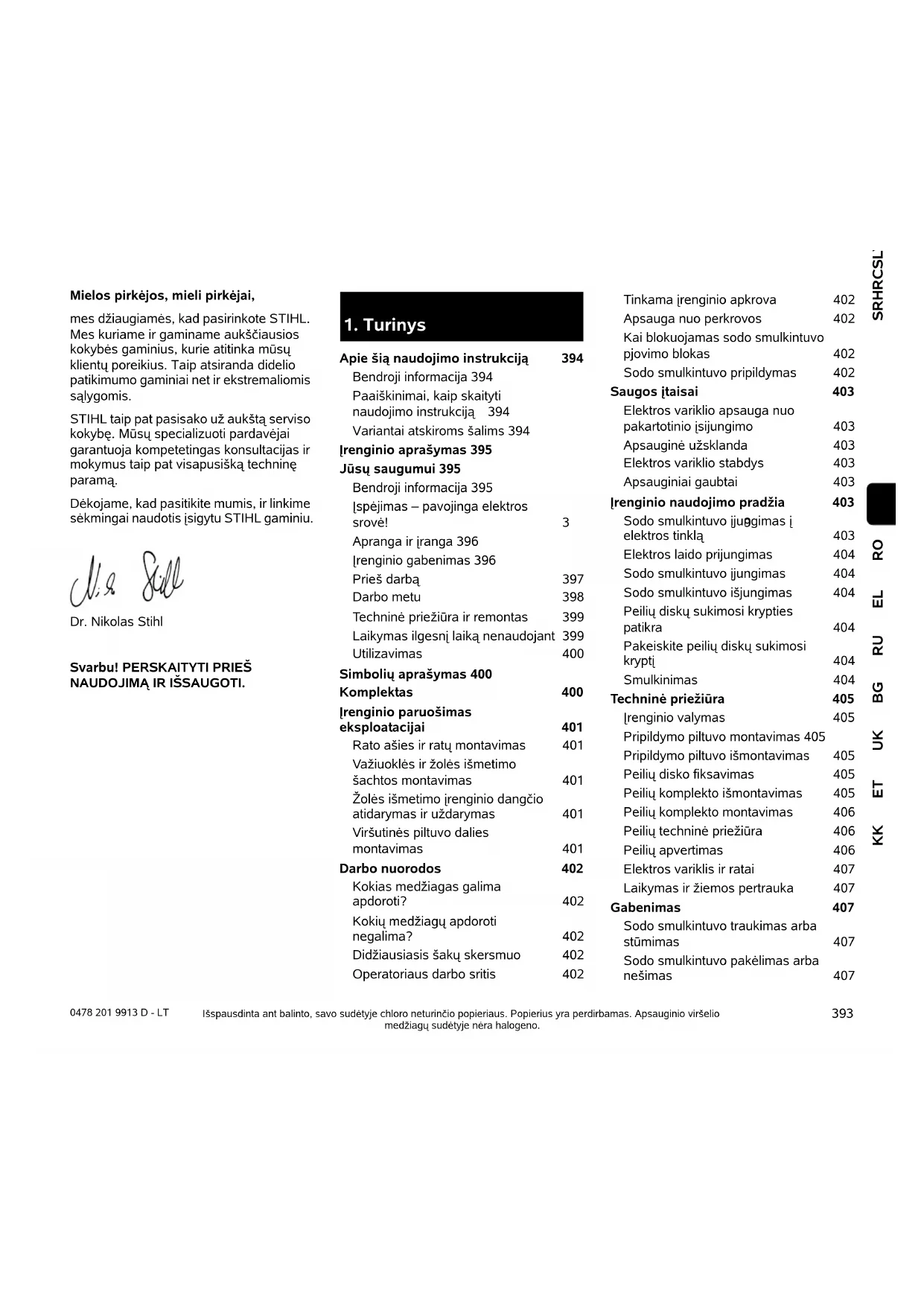

1. Turinys

Apie šią naudojimo instrukciją 394

Bendroji informacija 394

Paaiškinimai, kaip skaityti

naudojimo instrukcija 394

Variantai atskiroms šalims 394

Irenginio aprašymas 395

Jūsų saugumui 395

Bendroji informacija 395

lspejimas – pavojinga elektros srové! 3

Apranga ir jranga 396

[renginio gabenimas 396

Prieš darba 397

Darbo metu 398

Techninė priežiūra ir remontas 399

Laikymas ilgesnį laiką nenaudojant 399

Utilizavimas 400

Simbolių aprašymas 400

Komplektas 400

Irenginio paruošimas

eksploatacijai 401

Rato ašies ir ratų montavimas 401

Važiuoklės ir žolės išmetimo šachtos montavimas 401

Žolės išmetimo įrenginio dangčio atidarymas ir uždarymas 401

Viršutinės piltuvo dalies montavimas 401

Darbo nuorodos 402

Kokias medžiagas galima apdoroti? 402

Kokių medžiagų apdoroti negalima? 402

Didžiausiasis šakų skersmuo 402

Operatoriaus darbo sritis 402

Tinkama jrenginio apkrova 402

Apsauga nuo perkrovos 402

Kai blokuojamas sodo smulkintuvo pjovimo blokas 402

Sodo smulkintuvo pripildymas 402

Saugos įtaisai 403

Elektros variklio apsauga nuo pakartotinio [sijungimo] 403

Apsauginė užsklanda 403

Elektros variklio stabdys 403

Apsauginiai gaubtai 403

Irenginio naudojimo pradžia 403

Sodo smulkintuvo ijugimas i elektros tinkla 403

Elektros laido prijungimas 404

Sodo smulkintuvo jungimas 404

Sodo smulkintuvo išjungimas 404

Peilių diskų sukimosi krypties patikra 404

Pakeiskite peilių diskų sukimosi kryptį 404

Smulkinimas 404

Techninė priežiūra 405

[renginio valymas] 405

Pripildymo piltuvo montavimas 405

Pripildymo piltuvo išmontavimas 405

Peilių disko fiksavimas 405

Peilių komplekto išmontavimas 405

Peilių komplekto montavimas 406

Peilių techninė priežiūra 406

Peilių apvertimas 406

Elektros variklis ir ratai 407

Laikymas ir žiemos pertrauka 407

Gabenimas 407

Sodo smulkintuvo traukimas arba stūmimas 407

Sodo smulkintuvo pakėlimas arba nešimas 407

Sodo smulkintuvo gabenimas ant krovimo platformos 407

Dėvėjimosi mažinimas ir priemonės, padedančios išvengti gedimų 407

Iprastos atsarginės dalys 408

Aplinkos apsauga 408

Atitikties deklaracija 408

ES atitikties deklaracija. Sodo smulkintuvas STIHL GHE 150.0, GHE 250.0, GHE 250.0 S, GHE 260.0, GHE 260.0 S 408

Techniniai duomenys 409

REACH 410

Gedimų paieška 410

Techninės priežiūros planas 411

Perdavimo patvirtinimas 411

Techninės priežiūros patvirtinimas 411

2. Apie šią naudojimo instrukciją

2.1 Bendroji informacija

Ši naudojimo instrukcija yra gamintojo originali naudojimo instrukcija pagal EC direktyvą 2006/42/EC.

STIHL nuolat tobulina savo gaminius, todėl pasiliekame teisę keisti įrenginio konstrukciją arba techninius ypatumus. Todėl pretenzijos dėl šiame leidinyje pateiktų duomenų ir paveikslėlių nepriimamos.

Šioje naudojimo instrukcijoje aprašomi modeliai, kurie yra ne visose šalyse.

Šios naudojimo instrukcijos autorių teisės saugomos. Pasiliekame visas teises, įskaitant kopijavimo, vertimo ir apdorojimo elektroninėmis sistemomis teises.

2.2 Paaiškinimai, kaip skaityti naudojimo instrukciją

Paveiksléliais ir tekstais apibūdinami tam tikri veiksmai.

Visi vaizdiniai simboliai, pritvirtinti prie jrenginio, aiškinami šioje naudojimo instrukcijoje.

Žiūrėjimo kryptis:

žiūrėjimo kryptis naudojimo instrukcijoje „l kaire“ ir „l dešinę“: naudotojas stovi už įrenginio (darbo padėtis).

Skyrių nuorodos:

i atitinkamus skyrius ir poskyrius su kitais paaiškinimais pateikiama nuoroda su rodykle. Šiame pavyzdyje pavaizduota nuoroda i skyriu: (⇒ 3.)

Teksto pastraipų žymėjimas:

aprašyti nurodymai gali būti pažymėti, kaip nurodyta tolesniuose pavyzdžiuose.

Naudojimo veiksmai, kai reikalinga naudotojo pagalba:

- atsuktuvu atsukite varžtą (1), suaktyvinkite svirtį (2)...

Bendrieji išvardijimai:

– gaminio naudojimas sporto renginiuose arba varžybose.

Tekstai, kuriuose pateikta papildoma svarbi informacija:

teksto pastraipos, turinčios papildomą reikšmę, kad būtų lengviau pastebimos, naudojimo instrukcijoje pažymėtos toliau nurodytais simboliais.

Pavojus! Nelaimingų atsitikimų ir sunkaus asmenų sužalojimo pavojus. Būtina atitinkamai elgtis arba nesiimti atitinkamų darbų.

Įspėjimas! Pavojus susižeisti asmenims. Atitinkamai elgiantis išvengiama galimų arba numanomų sužalojimų.

Atsargiai! Atitinkamai elgiantis galima išvengti lengvų sužalojimų ir materialinės žalos.

Nuoroda Informacija, skirta tam, kad galėtumėte geriau naudotis įrenginiu ir išvengtumėte galimų klaidų jį valdydami.

Tekstai su nuoroda i paveikslėlj:

paveikslėlius, aiškinančius, kaip naudotis įrenginiu, rasite naudojimo instrukcijos pradžioje.

Šis fotoaparato simbolis žymi su aprašomu tekstu susijusi paveikslėlj, esanti atitinkamame naudojimo instrukcijos puslapyje.

2.3 Variantai atskiroms šalims

Skirtingoms šalims STIHL tiekia jrenginius su nevienodais kištukais ir jungikliais.

Paveikslėliuose pavaizduoti įrenginiai su europiniais kištukais. įrenginiai, kurių kištukai yra kitokios konstrukcijos, prie tinklo prijungiami įprasta tvarka.

3. lrenginio aprašymas

1 Viršutinė piltuvo dalis
2 Apatinė piltuvo dalis
3 Gaubto varžtai
4 Pagrindinis |renginys
5 Žolės išmetimo šachta
6 - / ljungimo / išjungimo jungiklis su lizdu laidui prijungti
7 Ratai
8 Ratus laikantis rémas
9 Galios duomenų lentelė su įrenginio numeriu

4. Jūsų saugumui

4.1 Bendroji informacija

Dirbant su jrenginiu, būtina laikytis šių nelaimingų atsitikimų prevencijos taisyklių.

Prieš pradėdami naudotis įrenginiu pirmą kartą, atidžiai perskaitykite naudojimo instrukciją. Padėkite naudojimo

instrukciją i saugią vieta, kad galètumète ja pasinaudoti ateityje.

Šios atsargumo priemonės yra būtinos jūsų saugai užtikrinti, tačiau išvardytos ne visos. Visada naudokite įrenginį protingai ir atsakingai bei atminkite, kad įrenginio valdytojas arba naudotojas atsako už žala, padarytą kitiems asmenims arba jų nuosavybei.

Susipažinkite su įrenginio valdymo elementais ir naudojimo taisyklėmis.

Įrenginį leidžiama naudoti tik asmenims, kurie perskaitė naudojimo instrukciją ir susipažino, kaip naudoti įrenginį. Prieš pirmą kartą naudodamas įrenginį, naudotojas turėtų pasistengti išklausyti kvalifikuoto asmens praktinį instruktažą. Naudotojas privalo paprašyti pardavėjo arba kito specialisto paaiškinti, kaip saugiai naudoti įrenginį.

Per ši instruktaža naudotoja privalu informuoti, kad dirbant su įrenginiu reikia būti itin atsargiam ir susikaupti.

Net jei jrenginj naudosite tinkamai, visada galima liekamoji rizika.

Pavojus gyvybei dėl uždusimo! Pavojus uždusti vaikams, žaidžiantiems su pakuoti skirtomis medžiagomis. Pakavimui skirtas medžiagas būtinai saugokite nuo vaikų.

Ši įrenginį, įskaitant visus priedus, galima duoti ar paskolinti tik tiems asmenims, kuriems buvo paaiškinta, kaip naudoti ši modelį, arba tiems, kurie yra gerai susipažinę su šio modelio konstrukcija ir naudojimu. Ši naudojimo instrukcija yra įrenginio dalis, ją visada reikia perduoti su įrenginiu.

Užtikrinkite, naudotojo fiziniai, jutiminiai ir psichiniai gebėjimai pakankami, kad galėtu valdyti įrenginį ir dirbti su juo. Jei naudotojo fiziniai, jutiminiai arba psichiniai gebėjimai riboti, naudotojas ja dirbti gali tik prižiūrimas ar instruktuojamas už jį atsakingo asmens.

Užtikrinkite, kad naudotojas pilnametis arba turi nacionalinius teisės aktus atitinkantį prižiūrint suteiktą profesinį pasirengimą.

Irenginį naudokite tik gerai pailsėję, būdami geros fizinės formos ir nuotaikos. Jei turite sveikatos sutrikimų, privalote paklausti savo gydytojo, ar galite dirbti su irenginiu. Išgėrus alkoholio, vaistų, kurie daro įtaką reakcijai, arba vartojus narkotikų, naudoti irenginį draudžiama.

Irenginys skirtas naudoti nekomerciniams (privatiems) tikslams.

Dèmesio – nelaimingų atsitikimų pavojus!

STIHL sodo smulkintuvas skirtas nupjautoms šakelėms ir augalų liekanoms smulkinti. Naudojimas kitais tikslais draudžiamas ir gali būti pavojingas arba padaryti žalos įrenginiui.

Sodo smulkintuvo negalima naudoti (išvardyta ne viskas):

• kitoms medžiagoms (pvz., stiklui, metalui) smulkinti,
  – šioje naudojimo instrukcijoje neaprašytiems darbams,
• maisto produktams (pvz., ledams, salyklui smulkinti) gaminti.

Saugumo sumetimais draudžiama bet kaip keisti įrenginį, išskyrus kvalifikuoto asmens atliekamus priedų tvirtinimo darbus, kuriuos leidžia daryti STIHL. Be to, dėl atliktų įrenginio pakeitimo darbų netenkama teisės reikšti pretenzijas į garantiją. Informacijos apie leidžiamus priedus Jums suteiks STIHL prekybos atstovas.

Ypač griežtai draudžiami jrenginio pakeitimai, kurie pakeičia galią arba vidaus degimo arba elektros variklio sūkių skaičių.

Draudžiama įrenginiu vežti daiktus, gyvūnus arba žmones, ypač vaikus.

Naudojant viešosiose vietose, parkuose, sporto aikštynuose, gatvėse, žemės bei miškų ūkyje, būtina elgtis itin atsargiai.

Paleiskite jrengini iš rankų tik tuomet, kai ji stovi ant lygaus paviršiaus ir negali nuriedėti.

4.2 lspėjimas – pavojinga elektros srovė!

Dèmesio! Elektros smūgio pavojus!

Siekiant užtikrinti saugą, ypač svarbu tinkamai naudoti nepažeistą elektros laidą, tinklo

kištuką, jungikli ir jungiamajį laidą. Norint išvengti elektros smūgio, negalima naudoti pažeistų laidų, jungčių, kištukų arba nurodymų neatitinkančių jungiamųjų laidų.

Todėl reguliariai tikrinkite, ar ant jungiamujų laidų nėra pažeidimo ir senėjimo (trapumo) požymių.

Eksploatuokite irenginį tik atvynioję elektros laidą.

Jei naudojate būgną laidui suvynioti, prieš pradėdami dirbti visada jį l išvyniokite iki galo.

Niekada nenaudokite pažeisto ilginamojo laido. Pažeistą laidą pakeiskite nauju ir jokiu būdu nebandykite taisyti ilginamujų laidų.

Jei eksploatuojant pažeidžiamas elektros laidas ar ilgintuvas, iš karto atjunkite srovės tiekimą i elektros laidą ar ilgintuvą. Niekada nelieskite pažeisto elektros laido ar ilgintuvo.

Irenginio naudoti negalima, jei laidai yra pažeisti arba susidėvėję. Ypač svarbu patikrinti, ar ant elektros tinklo laido nėra pažeidimo ir senėjimo požymių.

Elektros laidų techninę apžiūrą ir remontą gali atlikti tik specialų išsilavinimą turintys kvalifikuoti asmenys.

Elektros smūgio pavojus!

Pažeisto laido nejunkite i elektros tinklą ir nesilieskite prie jo, kol jis nebus išjungtas iš elektros tinklo.

Pjovimo blokus (peilius) galite liesti tik, kai jrenginio laidas yra ištrauktas iš tinklo.

Visada pasirūpinkite, kad naudojami elektros laidai būtų tinkamai izoliuoti.

Nedirbkite lyjant ir drègnoje aplinkoje.

Naudokite tik nuo drègmès apsaugotus, išorès darbams

skirtus ilginamuosius laidus, tinkamus naudoti su jrenginiu (⇒ 10.1).

Jungiamajī laidą atjunkite laikydami už kištuko ir kištukinio lizdo, niekuomet netraukite už paties jungiamojo laido.

Nepalikite jrenginio be priežiūros lyjant lietui.

Jei jrenginj jungiate prie elektros generatoriaus, atkreipkite dèmesi i tai, kad del srovès svyravimų nebūtų pažeistas jrenginys.

[rengini] junkite tik prie elektros srovės, kuri yra apsaugota automatiniu jungikliu su ne didesne kaip 30 mA išjungimo srove.

Daugiau informacijos galės suteikti kvalifikuotas elektrikas.

4.3 Apranga ir jranga

Dirbdami visada avékite tvirtus batus su profiliuotais puspadžiais. Niekada nedirbkite

basomis arba, pavyzdžiui, apsiavę lengva avalyne.

Dirbdami, ypač atlikdami techninės priežiūros darbus ir gabendami įrengini, visada mūvėkite tvirtas pirštines.

Visada dirbkite užsidėję apsauginius akinius ir klausos organų apsaugą. Jų nenusiimkite visą darbo laiką.

Dirbdami su įrenginiu, vilkėkite tam tikslui pritaikytus, prigludusius drabužius, t. y. kombinezoną, ne darbinį

apsiaustą. Dirbdami su įrenginiu neryšekite šaliko, kaklaraiščio, papuošalu, kabančių kaspinų, juostų ir kitų laisvų drabužių detalių.

Per visą darbo laiką ir atlikdami bet kokius darbus su įrenginiu ilgus plaukus suriškite bei apsaugokite paslėpdami (po skarele, kepure ir t. t.).

4.4 |renginio gabenimas

Dirbkite tik su pirštinėmis, kad jūsų nesužeistų aštriabriaunės ir karštos įrenginio dalys.

Irengini gabenkite tik išjunge elektros variklj. Prieš gabendami išjunkite elektros variklj, palaukite, kol sustos peiliai, ir ištraukite tinklo kištuka.

I kitą vieta irengini galima gabenti tik atvėsus elektros varikliui.

[rengini] gabenkite tik tada, kai pripildymo piltuvas yra tinkamai sumontuotas. Pavojus susižeisti neuždengtais peiliais!

Atkreipkite dėmesi i įrenginio svorį, ypač virstant.

Naudokite tinkamą pagalbinę krovimo irangą (krovimo rampas, keliamuosius įtaisus).

[renginj ant krovimo paviršiaus pritvirtinkite tinkamų matmenų tvirtinimo priemonėmis (diržais, lynais ir t. t.). Tvirtinkite prie šioje naudojimo instrukcijoje nurodytų tvirtinimo taškų. (⇒ 12.)

[rengin] traukite arba stumkite tik ėjimo greičiu. Nevilkite!

Gabendami [rengini], laikykitės nacionalinių įstatymų, ypač susijusių su krovinio sauga ir daiktų gabenimu ant krovimo platformų.

4.5 Prieš darba

Užtikrinkite, kad su įrenginiu dirbtų tik asmenys, susipažinę su naudojimo instrukcija.

Laikykitės vietos taisyklių dėl sodo įrenginių su vidaus degimo arba elektros varikliu naudojimo trukmės.

Prieš naudodami jrengini, pakeiskite visas sugedusias, susidėvėjusias ir pažeistas dalis. Ant jrenginio esančias nejskaitomas arba pažeistas nuorodas apie pavojus ir įspėjamąsias nuorodas pakeiskite. Atsarginių lipdukų ir visų kitų atsarginių dalių įsigysite iš oficialiojo STIHL prekybos atstovo.

Prieš pradėdami eksploatuoti patikrinkite, ar:

• jrenginys yra nepriekaištingos būklės. Tai reiškia, kad dangčiai ir apsauginiai įtaisai yra savo vietose ir nepriekaištingos būklės;
• elektros laidas ijungtas i pagal atitinkamas taisykles jrengta kištukinj lizda;
  – jungiamojo- ir ilginamojo laidų izoliacija, kištukas bei jungtis yra nepriekaištingos būklės;
• nesusidėvėjo ir nėra pažeistas visas įrenginys (elektros variklio korpusas, apsauginiai įtaisai, tvirtinimo elementai, peilis, peilių velenas, peilių diskai ir t. t.);
• įrenginyje nėra susmulkintos medžiagos, o pripildymo piltuvas yra tuščias;
  – yra ir gerai priveržti visi varžtai, veržlės ir kiti tvirtinimo elementai. Prieš pradėdami eksploatuoti įrenginį, atsilaisvinusius varžtus ir veržles priveržkite (atkreipkite dėmesį į priveržimo momentus).
  Irenginj naudokite tik lauke, bet ne arti sienos ar kito nejudančio daikto, kad sumažintumėte pavojų susižaloti ir patirti materialinę žalą (kitaip naudotojui sunku manevruoti, gali sudužti stiklai, būti įbrėžti automobiliai ir t. t.).
  Irenginys turi būti stabiliai pastatytas ant lygaus ir tvirto paviršiaus.
  Nenaudokite jrenginio ant grjsto, smėliu barstyto paviršiaus, nes išsviedžiama arba išsukta medžiaga gali sužeisti.
  Prieš pradėdami naudoti įrenginį, kaskart įsitikinkite, ar jis tinkamai uždarytas. (⇒ 11.2)
  Susipažinkite su jungiklio naudojimu, kad avarinėse situacijose reaguotumėte greitai ir tinkamai.

Pripildymo piltuvo apsauga nuo apipurškimo turi uždengti pildymo angą ir būti nepažeista – pažeistą apsaugą nuo apipurškimo pakeiskite.

Pavojus susižeisti!

Eksploatuokite jrenginį tik jį tinkamai sumontavę. Jei jrenginyje trūksta dalių (pvz., ), nebesilaikoma nustatytų saugos atstumų, be to, gali sumažėti jrenginio stabilumas.

Prieš eksploatacijos pradžią apžiūrėkite, ar įrenginys yra tinkamos būklės!

Tinkamos reiškia, kad įrenginys yra iki galo sumontuotas, ypač:

• viršutinėpiltuvo dalis sumontuata apatinės piltuvo dalies;
  – pripildymo piltuvas yra sumontuotas ant pagrindinio jrenginio ir abu gaubto varžtai yra tvirtai priveržti rankomis;
  – visiškai sumontuotas ratus laikantis rémas;
• jmontuoti abu ratai;
• yra visi apsauginiai įtaisai (žolės išmetimo šachta, apsauga nuo apipurškimo ir t. t.) ir jie yra tvarkingi;
  -- sumontuotas pjovimo blokas (peilių diskas);
• tinkamai sumontuoti visi peiliai.

Draudžiama išmontuoti arba išjungti įtaisytus įrenginio perjungimo ir saugos įtaisus.

Apžiūrėkite, ar peilių diskai nepažeisti ir nedeformuoti (nesulinkę), jei reikia, juos pakeiskite.

4.6 Darbo metu

Niekada nedirbkite, kai pavojaus zonoje yra gyvūnų arba asmenų, ypač vaikų.

Nedirbkite su jrenginiu per lietu, audra, o ypač – žaibuojant.

Kai pagrindas drėgnas, dėl mažesnio stabilumo kyla didesnis nelaimingų atsitikimų pavojus.

Dirbkite itin atsargiai, kad nepaslystumète. Jei jmanoma, stenkitės nenaudoti jrenginio ant drėgno pagrindo.

Dirbkite tik dieną arba esant geram dirbtiniam apšvietimui.

Per visą eksploatacijos laiką darbo sritis turi būti švari ir tvarkinga. Pašalinkite akmenis, šakas, laidus ir t. t., už kurių galėtumėte užkliūti.

Operatorius neturi stoveti aukščiau nei stovi jrenginys.

Paleidimas:

prieš paleisdami jrenginį, pastatykite jį i stabilią ir vertikalią padėti. Jokiu būdu nepradėkite eksploatuoti paguldyto jrenginio.

ljunkite įrenginį atsargiai, laikydamiesi skyriuje „lrenginio naudojimo pradžia“ pateiktų nuorodu. (⇒ 10.)

Paleidžiant vidaus degimo variklj arba jjungiant elektros variklj, negalima stovėti prišais žolės išmetimo angą.

Paleidžiamame arba ijungiamame sodo smulkintuve neturi būti smulkinamos medžiagos. Kitaip smulkinama medžiaga gali būti išsviesta ir gali sužeisti.

Paleidžiamo jrenginio negalima versti.

Venkite per dažno junginėjimo, t. y. „nežaiskite“ su jungikliu.

Elektros variklio perkaitimo pavojus!

Intensyvaus darbo metu šio įrenginio sukelti įtampos svyravimai, esant nepalankiam elektros srovės tiekimui, gali sutrikdyti kitų prie tos pačios elektros grandinės prijungtų prietaisų veikimą. Tokiu atveju reikia imtis atitinkamų priemonių (pvz., prijungti prie kitos elektros grandinės arba prie elektros grandinės su mažesne pilnutine varža).

Darbas:

Pavojus susižeisti!

Niekada nekiškite rankų ar kojų virš besisukančių įrenginio dalių, po jomis ar prie jų.

Veikiant jrenginiui, veidą ir kitas kūno dalis patraukite nuo pripildymo piltuvo viršaus ir žolės išmetimo angos priekio. Galva ir kūnas visada turi būti tinkamu atstumu nutolę nuo pildymo angos.

Rankų, kitų kūno dalių arba drabužių niekada nekiškite į pripildymo piltuvą arba žolės išmetimo šachtą. Kyla didelis

akių, veido, pirštų, rankų ir t. t. sužalojimo pavojus.

Visada išlaikykite pusiausvyrą ir stovėkite tvirtai. Nesilenkite i priekį.

Eksploatuojant draudžiama judinti apsaugą nuo apipurškimo (pvz., nuimti, kelti i viršų, prispausti, pažeisti ir t. t.).

Norėdamas pripildyti, naudotojas turi stovėti aprašytoje operatoriaus darbo srityje. Per visą įrenginio eksploatavimo laiką stovėkite darbo srityje, o ne išmetimo zonoje. (⇒ 8.4)

Pavojus susižeisti!

Eksploatuojant smulkinama medžiaga gali būti išsviesta atgal. Todėl užsidėkite apsauginius akinius ir laikykite veidą toliau nuo pildymo angos.

Veikiant vidaus degimo arba elektros varikliui, niekada neapverskite jrenginio.

Jei eksploatuojant jrenginys apvirsta, nedelsdami išjunkite elektros variklj ir ištraukite tinklo kištuka.

Atkreipkite dėmesį, kad smulkinamos medžiagos dalelės neužkištų žolės išmetimo šachtos, nes jos gali būti išsviestos atgal arba pabloginti smulkinimą.

Pripildant sodo smulkintuvą, reikia užtikrinti, kad į smulkinimo kamerą nepatektų tokių svetimkūnių, kaip metalinės ar plastikinės dalys, akmenys, stiklas ir t. t., nes jie gali būti išsviesti iš pripildymo piltuvo ir padaryti žalos.

Todėl nedelsdami pašalinkite susidariusius kamščius.

l sodo smulkintuvą kraunamos nupjautos šakelės gali būti išsviestos. Mūvėkite pirštines!

Atkreipkite dėmesį i pjovimo įrangos papildomą veikimą. Kol ji sustoja, praeina kelios sekundės.

STOP

Išjunkite elektros varikli, tinklo kištuką ir palaukite, kol visi ntys įrankiai visiškai sustos:

• prieš palikdami [rengini] be priežiūros ar baigę darba;
• prieš įrenginį perkeldami į kitą vietą, keldami, nešdami, paversdami, stumdami arba traukdami;
• jei norite atsukti gaubto varžtus ir atidaryti jrengini;

– prieš gabendami įrenginį;
– prieš tai, kai iš pjovimo bloko, pripildymo piltuvo arba žolės išmetimo kanalo išimsite įstrigusius daiktus arba kamščius;
– prieš atlikdami darbus prie peilių disko;
- prieš tikrindami ar valydami įrenginį arba prieš atlikdami kitus darbus prie jo.

Jei i pjovimo iranga patenka svetimkūnių arba irenginys pradeda skleisti nejprastus garsus, nejprastai vibruoja, nedelsdami išjunkite elektros variklį ir palaukite, kol irenginys sustos. Ištraukite tinklo kištuką, išimkite pripildymo piltuvą ir atlikite šiuos veiksmus:

– patikrinkite, ar nepažeistas jrenginys, ypač pjovimo blokas (peilis, peilių diskas, peilių laikiklis, peilio varžtas, spaudžiamasis žiedas), ir paveskite specialistui atlikti reikiamus remonto darbus. Tik tada vėl galėsite jjungti jrenginį ir su juo dirbti;

– patikrinkite, ar tvirtai sumontuotos visos pjovimo bloko dalys, jei reikia, priveržkite varžtus (atkreipkite dėmesį i priveržimo momentus);

- paveskite specialistui pakeisti pažeistas dalis arba jas suremontuoti. Keičiamų dalių savybės turi būti tokios pačios.

4.7 Techninė priežiūra ir remontas

Prieš atlikdami techninės priežiūros (valymo, remonto ir kt.) darbus, tikrindami, ar jungiamasis laidas nesusipynęs

ir nepažeistas, pastatykite jrenginj ant tvirto, lygaus pagrindo, išjunkite elektros variklj ir ištraukite tinklo kištuka.

Prieš atlikdami bet kokius techninės priežiūros darbus, leiskite įrenginiui maždaug 5 minutes atvėsti.

Prieš atlikdami pjovimo įrangos techninę priežiūrą, žiūrėkite, kad nepaisant blokavimo įrangos pjovimo įranga galėtų suktis net tada, kai išjungtas maitinimas.

Tik igaliotajam elektrikui leidžiama atlikti elektros tinklo laido remonta arba keisti pati laidą.

Valymas

Baigę dirbti, visą [rengin] kruopščiai išvalykite. (⇒ 11.1)

Niekada nenaudokite aukšto slėgio įrenginio ir neplaukite įrenginio po tekančiu vandeniu (pvz., su sodo žarna). Nenaudokite agresyviųjų valiklių. Jie gali pažeisti plastiką ir metalą. Tai gali pakenkti STIHL įrenginio saugai.

Techninės priežiūros darbai:

Leidžiama atlikti tik šioje naudojimo instrukcijoje aprašytus techninės priežiūros darbus. Visus kitus darbus būtina pavesti prekybos atstovui. Jei jums trūksta reikalingų žinių ir pagalbinių priemonių, visada galite kreiptis į prekybos atstovą. STIHL rekomenduoja, kad techninės priežiūros ir remonto darbus atliktų tik STIHL prekybos atstovas. STIHL prekybos atstovai reguliariai mokomi, jiems suteikiama reikalinga techninė informacija.

Naudokite tik tuos įrankius, padargus, priedus ir techniškai lygiavertes dalis, kurias STIHL leido naudoti šiam įrenginiui, kitaip gali kilti nelaimingų atsitikimų pavojus ir gali būti sužaloti asmenys arba pažeistas įrenginys. Kilus klausimų, kreipkitės į prekybos atstovą.

STIHL originalių įrankių, priedų ir atsarginių dalių savybės optimaliai pritaikytos įrenginiui bei naudotojo poreikiams. Originalias STIHL atsargines dalis atpažinsite iš STIHL atsarginės dalies numerio, užrašo STIHL ir, jei reikia, iš STIHL atsarginės dalies ženklo. Ant mažesnių dalių gali būti tik ženklas.

Įspėjamieji ir nurodomieji lipdukai visada turi būti švarūs ir įskaitomi. Pažeistus arba atsiklijavusius lipdukus pakeiskite naujais originaliais lipdukais, jų galite įsigyti iš STIHL prekybos atstovo. Jeigu kurią nors konstrukcinę dalį keisite nauja, nepamirškite prie jos priklijuoti tokį patį lipduką.

Darbus prie pjovimo įrangos atlikite tik mūvėdami storas darbines pirštines, būkite itin atsargūs.

Gerai priveržkite visas veržles, kaiščius ir varžtus, ypač visus pjovimo bloko tvirtinimo varžtus, kad įrenginį būtų saugu naudoti.

Reguliariai tikrinkite visą įrenginį (pvz., jei jo nenaudosite žiemą), ar jis nesusidėvėjo ir nėra pažeistas. Saugumo sumetimais susidėvėjusias arba pažeistas dalis nedelsdami pakeiskite, kad įrenginys visada būtų saugus eksploatuoti.

Jei, atliekant techninės priežiūros darbus, konstrukcinės dalys arba apsauginiai įtaisai buvo nuimti, juos reikia vėl sumontuoti atgal.

4.8 Laikymas ilgesnį laiką nenaudojant

Prieš pastatydami jrenginj uždaroje patalpoje, leiskite jam maždaug 5 minutes atvěsti.

Isitikinkite, ar irenginys apsaugotas nuo nesankcionuoto naudojimo (pvz., nuo vaiku).

Prieš padėdami įrenginį (pvz., žiemai), jį kruopščiai išvalykite.

Laikykite jrenginj nepriekaištingos būklės.

Laikykite [rengini] ant lygaus pagrindo, kad jis negalètų nuriedėti.

Sodo smulkintuvą i laikymo vietą padėkite tik sumontavę pripildymo piltuvą.

Pavojus susižaloti prisilietus prie neuždengtų peilių!

4.9 Utilizavimas

Atliekos gali padaryti žalos žmonėms, gyvūnams ir aplinkai, todėl jas reikia tinkamai utilizuoti.

Norėdami sužinoti, kaip tinkamai utilizuoti atliekas, kreipkitės į antrinio perdirbimo centra arba prekybos atstovą. STIHL rekomenduoja kreiptis į STIHL prekybos atstovą.

[sitikinkite, ar susidėvėjęs įrenginys bus tinkamai utilizuotas. Prieš utilizuodami įrenginį, padarykite jį netinkamą naudoti. Norėdami išvengti nelaimingų atsitikimų, atjunkite elektros tinklo laidą arba jungiamajį elektros variklio laidą.

5. Simbolių aprašymas

Dèmesio! Prieš pradèdami naudoti jrengini, perskaitykite jo naudojimo instrukcija.

Pavojus susižeisti! Pašaliniams asmenims neleiskite būti pavojaus zonoje.

Pavojus susižeisti! Besisukantys įrankiai! Veikiant įrenginiui, rankų ir kojų nelaikykite prie angų.

Pavojus susižeisti! Prieš dirbdami su pjovimo iranga, atlikdami techninės priežiūros ar valymo darbus, tikrindami, ar jungiamasis laidas nesusipynęs ir nepažeistas, palikdami irenginį be priežiūros, išjunkite elektros varikli ir atjunkite elektros tinklo laidą nuo irenginio.

Naudokite klausos organų apsaugą! Užsidėkite apsauginius akinius! Mūvėkite darbines pirštines!

Pavojus susižeisti! Nelipkite ant jrenginio.

Pavojus susižeisti! l pripildymo piltuvą arba žolės išmetimo šachtą niekada nekiškite rankų, kitų kūno dalių ir drabužių.

6. Komplektas

Pozici Pavadinimas Vnt.

ja

A Pagrindinis jrenginys su apatine piltuvo dalimi 1

B Ratus laikantis rèmas 1

C Ratų ašis 1

D Ratų fiksatorius 2

E Varžtas M6 x 55 2

F Šešiabriaunė veržlė 2

H Sāvarža 2

I Ratas 2

J Rato gaubtas 2

K Keturbriaunė veržlė 2

L Poveržlé ∅ 17 mm 4

M Varžtas M6 x 50 2

N Žolės išmetimo įrenginio 1 dangtis

O Žolės išmetimo įrenginio 1 ilgintuvas

P Juostelè 1

Q Kaištis 2

R „Torx“ varžtas P5 x 20 3

S Viršutinė piltuvo dalis 1

T Fiksavimo varžtas 4

U „Torx“ varžtas P5 x 10 2

V Kombinuotasis raktas 1

• Naudojimo instrukcija 1

7. Irenginio paruošimas eksploatacijai

7.1 Rato ašies ir ratų montavimas

• Rato aši (C) su ratų atramomis (D), varžtais (E) ir šešiabriaunėmis veržlėmis (F) pritvirtinkite prie ratus laikančio rėmo (B) ir prisukite kombinuotuoju raktu (V) (4 - 6 Nm).
• Užmaukite ratus (I) ant sumontuotos rato ašies.

Sāvaržas ant rato ašies užmaukite tiek, kad ratai galėtų lengvai suktis.

Išmontuotos sąvaržos nebenaudojamos.

• Sāvarža (H), lenkta puse i isore, užmaukite ant rato ašies.
  • Uždėkite ant ratų gaubtus (J).

7.2 Važiuoklės ir žolės išmetimo šachtos montavimas

1 Žolės išmetimo įrenginio ilgintuvo montavimas

• Pagrindinį įrenginį (A) uždėkite ant maždaug 15–20 cm aukščio medžio gabalo, kaip pavaizduota paveikslėlyje.
• Žolės išmetimo įrenginio ilgintuvą (O) kabliais (1) iš galo įkabinkite į pagrindinio įrenginio (A) angas (2) ir pasukite žemyn taip, kad priekinė pagrindinio įrenginio dalis būtų įkišta tiesiai į žolės išmetimo įrenginio ilgintuvo angą.
• L kablių gaubtus (1) įsukite varžtus (U) (1–2 Nm).

2 Važiuoklės montavimas

• Keturbriaunes veržles (K) ir poveržles (L) įstumkite į tam skirtas pagrindinio įrenginio angas (3).
• Važiuoklę su ratus laikančiais rémais (4) stumkite iki galo i pagrindinio jrenginio kreipiklius (5).
• Ratus laikantį rėmą su išlinkiu (6) spauskite į žolės išmetimo įrenginio ilgintuvo angą (7).
• Varžtus (M) su poveržlėmis (L) įkiškite per ratus laikančio rèmo angas (8) ir priveržkite kombinuotuoju raktu (V) (4 - 6 Nm).

3 Juostelès montavimas

Ratus laikančio rémo išlinkis (6) turi būti tiksliai žolės išmetimo [renginio ilgintuvo angose (7).

• Uždėkite juostelę (P) ir įsukite varžtus (R) (1 - 2 Nm).
• Pastatykite [rengini].

4 Žolės išmetimo įrenginio dangčio montavimas

- Užkabinkite žolės išmetimo įrenginio dangtį (N) ir įspauskite kaiščius (Q) (galima naudoti plastikinį plaktuką). Užkabindami atkreipkite dėmesį į tai, kad briaunos (9) kairėje ir dešinėje pusėse, vidinėje žolės išmetimo įrenginio dangčio pusėje būtų tiksliai žolės išmetimo įrenginio ilgintuvo (10) kreipiamajame griovelyje.

7.3 Žolės išmetimo įrenginio dangčio atidarymas ir uždarymas

Žolės išmetimo įrenginio dangčio atidarymas:

- norėdami smulkinti, žolės išmetimo įrenginio dangtį (1) atverskite į viršų ir žolės išmetimo įrenginio ilgintuve užfiksuokite fiksatorių (2).

Žolės išmetimo įrenginio dangčio uždarymas:

- norédami gabenti arba laikyti taip, kad būtų taupoma vieta, fiksatorių (2) šiek tiek pakelkite, o žolės išmetimo įrenginio dangtį (1) nuleiskite žemyn.

7.4 Viršutinės piltuvo dalies montavimas

Piltuvą gali montuoti tik prekybos atstovas, naudodamas specialius įrankius. STIHL rekomenduoja kreiptis į STIHL prekybos atstovą.

- Viršutinę piltuvo dalį (S), pažymėtą simboliu (1) i priekį gaubto varžtų kryptimi (2), uždėkite ant piltuvo apatinės dalies (3).

Siekiant, kad jsukant varžtą nenuslystų apsauga nuo apipurškimo, rekomenduojame laikytis aprašytos montavimo sekos.

- L sukite varžtus (T) pavaizduota seka (1 2 3 4).

8. Darbo nuorodos

8.1 Kokias medžiagas galima apdoroti?

– Sodo smulkintuvo pripildymas. (⇒ 8.8)

GHE150, GHE250S, GHE260S:

Medžiai ir nupjauta gyvatvorė bei kietos ir išsišakojusios nupjautos šakelės.

GHE 250, GHE 260:

Galima apdoroti tokius organinius augalų likučius kaip vaisių ir daržovių atliekos, nupjautos gėlės, lapai, medžių ir nugenėtų gyvatvorių atliekos bei išsišakojusios nupjautos šakelės.

Nupjautas šakas ir gyvatvorę geriausia smulkinti iš karto baigus dirbti, nes didžiausias našumas pasiekiamas smulkinant šviežias, o ne išdžiūvusias ar šlapias medžiagas.

8.2 Kokių medžiagų apdoroti negalima?

L sodo smulkintuvą negali patekti akmenų, stiklo, metalinių dalių (vielos, vinių...) arba plastikinių dalių.

Pagrindiné taisyklè:

sodo smulkintuvu negalima smulkinti netinkamų kompostuoti medžiagų.

8.3 Didžiausiasis šakų skersmuo

Nuorodos tik dėl neseniai nupjautų šakelių:

Didžiausias šakų skersmuo

GHE 150, GHE 250, GHE 250 S: 35 mm;

GHE 260, GHE 260 S: 40 mm

8.4 Operatoriaus darbo sritis

- Saugumo sumetimais per visą eksploatavimo laiką (veikiant elektros arba vidaus degimo varikliui) operatorius visada turi būti darbo srityje (pilkame plote X), tai ypač svarbu tam, kad jo nesužeistų atgal išsviedžiama medžiaga.

8.5 Tinkama jrenginio apkrova

Sodo smulkintuvo elektros arba vidaus degimo variklis gali būti apkraunamas tik tiek, kad dėl to žymiai nesumažėtų sūkių skaičius. Visada į sodo smulkintuvą kraukite nepertraukiamai ir tolygiai. Jei, dirbant sodo smulkintuvu, elektros variklio sūkių skaičius sumažėja, daugiau į įrenginį medžiagų nekraukite, kad sumažėtų elektros arba vidaus degimo variklio apkrova.

Elektros variklj išjunkite tik tada, kai jrenginyje nebelieka susmulkintos medžiagos. Antraip, vėl pradėjus eksploatuoti jrenginį, gali užsiblokuoti peilių diskas.

8.6 Apsauga nuo perkrovos

Jei dirbant elektros variklis per daug apkraunamas, įmontuota apsauga nuo perkrovos elektros variklj automatiškai sustabdo.

Maždaug po 10 minučių atvėsimo laiko sodo smulkintuvą galima pradėti eksploatuoti vėl. Jei apsauga nuo perkrovos dažnai suveikia, to priežastis gali būti:

– netinkamas jungiamasis laidas (⇒ 10.1);
- tinklo perkrova;
- jrenginio perkrova dėl per didelio smulkinamos medžiagos kiekio arba atšipusių peilių.

8.7 Kai blokuojamas sodo smulkintuvo pjovimo blokas

Jei smulkinant užsiblokuoja sodo smulkintuvo pjovimo blokas, iš karto išjunkite elektros variklį ir iš tinklo ištraukite elektros laidą. Tuomet nuimkite pripildymo piltuvą ir pašalinkite trikdžių priežastį.

8.8 Sodo smulkintuvo pripildymas

Pavojus susižeisti!

Prieš pripildydami sodo smulkintuvą, atidžiai perskaitykite skyrių „Jūsų saugumui“ (⇒ 4.), ypač poskyrį „Darbo metu“ (⇒ 4.6), ir atkreipkite dėmesį i visas saugos nuorodas. Sodo smulkintuvą gali pildyti tik vienas žmogus.

Pavojus susižeisti!

Niekada nekiškite rankos i pildymo anga!

• Prieš kraudami i sodo smulkintuvą, atkreipkite dėmesi i darbo sritį. (⇒ 8.4)
• Paleiskite sodo smulkintuvą. (⇒ 10.3)

Minkštoji medžiaga

- Organinius augalų likučius, pavyzdžiui, vaisių ir daržovių atliekas, nupjautas gėles, medžių lapus, plonas šakas ir t. t., sukraukite į pildymo angą (1).

! Kai minkštosios medžiagos drėgnos arba šlapios, įrenginys greičiau užsikiša. Todėl sodo smulkintuvą pildykite lėtai ir ypač atkreipkite dėmesį i elektros variklio sūkių skaičių. Pripildant jis neturėtų sumažėti.

Kietosios medžiagos

Storas ir stipriai išsišakojusias šakas (atkreipkite dėmesį į didž. šakų skersmenį) (⇒ 8.3) iš pradžių susmulkinkite sodo žirklėmis.

- Nupjautas šakas, gyvatvorę ir šakeles lėtai sukraukite i pildymo angą (1). Kietosios medžiagos i įrengini įtraukiamos automatiškai.

Pavojus susižeisti! Istrižai sumontuota peilių įranga gali išsviesti nupjautas šakeles! Kad išvengtumėte sužeidimų dėl išmetimo atgal, kietąsias medžiagas tinkamai kraukite įsodo smulkintuvą:

Ilgesnes šakas šiek tiek paverskite įstrižai ir pagal simbolį (2) dešiniąja piltuvo sienele kreipkite peilių įrangos link.

Atkreipkite dėmesį į tai, kad elektros variklio apkrova būtų tinkama. (⇒ 8.5)

9. Saugos įtaisai

9.1 Elektros variklio apsauga nuo pakartotinio isijungimo

Irengini galima paleisti jungikliu. Ijungti jungiamaji laidą i kištukini lizda nepakanka.

9.2 Apsauginė užsklanda

Elektros variklj ir smulkinimo įrangą leidžiama eksploatuoti tik tinkamai uždarius pripildymo piltuvą. Darbo su įrenginiu metu išsukus dešinjjį gaubto varžtą (jis matomas žiūrint į įrenginį iš priekio), automatiškai išsijungia elektros variklis ir po kelių sekundžių nustoja veikusi smulkinimo įranga.

9.3 Elektros variklio stabdys

Elektros variklio stabdys iki kelių sekundžių sutrumpina sustojimo laiką, per kurį išjungti peiliai sustoja.

9.4 Apsauginiai gaubtai

Sodo smulkintuvo pripildymo ir žolės išmetimo srityje įrengti apsauginiai gaubtai. Tai yra visas pripildymo piltuvas su viršutine piltuvo dalimi ir apsauga nuo apipurškimo, žolės išmetimo įrenginio ilgintuvas ir dangtis.

Kai naudojami apsauginiai gaubtai, smulkinant užtikrinamas saugus atstumas iki smulkintuvo peilių.

10. lrenginio naudojimo pradžia

Pavojus susižeisti!

Prieš pradėdami eksploatuoti sodo smulkintuvą, atidžiai perskaitykite skyrių „Jūsų saugumui“ (⇒ 4.) ir atkreipkite dėmesį i visas saugos nuorodas.

10.1 Sodo smulkintuvo jungimas i elektros tinklą

Sužalojimo pavojus!

Atkreipkite dėmesį i visas saugos nuorodas, pateiktas skyriuje „lspėjimas – pavojinga elektros srovė“ (⇒ 4.2).

Tinklo įtampa ir darbinė įtampa turi sutapti (žr. specifikacijų lentelę).

Elektros tinklo laidas turi būti tinkamai apsaugotas nepažeidžiant atitinkamų nacionalinių elektros instaliacijos direktyvų. (⇒ 17.)

Kaip jungiamuosius laidus leidžiama naudoti tik tokius laidus, kurie nėra lengvesni nei laidai guminiame vamzdelyje H07 RN-F DIN/VDE 0282.

Kištukinės jungtys turi būti apsaugotos nuo drėgmės.

Naudojant netinkamus ilginamuosius laidus, gali sumažeti darbo našumas ir sugesti elektros variklis.

Mažiausiasis elektros tinklo laido skerspjūvis turi būti 3 x 1,5 mm², kai ilgis yra iki 25 m, arba 3 x 2,5 mm², kai ilgis yra iki 50 m.

Jungiamuju laidu jungtys turi būti iš gumos arba padengtos guma ir atitikti DIN/VDE 0620 standartą.

Šis įrenginys skirtas eksploatuoti elektros tiekimo tinkle, kurio pilnutinė sistemos varža Z_max perdavimo taške (namo įvade) yra maks. 0,443 omų (esant 50 Hz). Naudotojas privalo užtikrinti, kad įrenginys bus eksploatuojamas tik tokiame elektros tiekimo tinkle, kuris atitinka šiuos reikalavimus. Prireikus dėl pilnutinės sistemos varžos galima teirautis vietinėje elektros tiekimo įmonėje.

Daugiau informacijos apie jungimą i elektros tinklą galės suteikti kvalifikuotas elektrikas.

10.2 Elektros laido prijungimas

Rinkdamiesi elektros laidą, atsiżvelkite i visus skyriaus „lrenginio ijungimas i elektros tinklą“ punktus (⇒ 10.1).

GHE 150, GHE 250, GHE 250 S:

• Pakelkite gnybta (1).
• Prijunkite elektros tinklo laido jungti.
• Paleiskite gnybta.

GHE260, GHE260S:

- Elektros laido jungti prijunkite prie jrenginio 5 polių tinklo kištuko.

10.3 Sodo smulkintuvo ijungimas

lrenginyje neturi būti smulkinamos medžiagos, nes ji, vėl jį ijungus, gali būti išsviesta.

Peilių disko blokavimo įranga visuomet turi būti atversta iki galo. (⇒ 11.)

- Prijunkite elektros laidą. (⇒ 10.2)

Sodo smulkintuvas paleistas.

Smulkinamą medžiaga pradėkite dėti tik elektros varikliui pasiekus didžiausią (tuščiosios eigos) sūkių skaičių.

10.4 Sodo smulkintuvo išjungimas

Sužalojimo pavojus! Išjungdami nestovėkite prie išmetimo angos!

Išjunkite stovėdami įrenginio šone. Išjunge elektros variklį, nepamirškite, kad iš inercijos besisukantys darbo įrankiai visiškai sustoja po kelių sekundžių.

- Spauskite raudoną (1) jungiklio mygtuką (parodyta pav. GHE 150, GHE 250, GHE 250 S).

Sodo smulkintuvo elektros variklis išjungiamas ir sustabdomas automatiškai.

Elektros variklj išjunkite tik tada, kai irenginyje nebelieka susmulkintos medžiagos. Antraip, vėl pradėjus eksploatuoti irenginį, gali užsiblokuoti peilių diskas.

10.5 Peilių diskų sukimosi krypties patikra

Prieš pradėdami dirbti modeliais GHE 260 ir GHE 260 S (prieš pripildydami juos), patikrinkite peilių disko sukimosi kryptį.

Sužalojimo pavojus! Patikros metu visada užsidėkite apsauginius akinius.

• jjunkite sodo smulkintuvą. (⇒ 10.3)
  • Išjunkite sodo smulkintuvą. (⇒ 10.4)
• Pripildymo angos šakoms apsaugą nuo apipurškimo spauskite i vidų ir iš viršaus pažvelkite per pripildymo angą šakoms i peilių diską: jei sukimosi kryptis bus tokia, kokia turi būti, peilių diskas suksis i kairę (prieš laikrodžio rodyklę).

10.6 Pakeiskite peilių diskų sukimosi kryptį

Jei peilių disko sukimosi kryptis netinkama (į dešinę, laikrodžio rodyklės kryptimi), modeliuose GHE 260 ir GHE 260 S ją reikia pakeisti.

Peilių diskų sukimosi kryptis keičiama tinklo kištuke sukeičiant fazių keitiklio polius.

- Fazių keitiklį (1) veržliarakčiu (U) pasukite 180° į kairę arba dešinę.

10.7 Smulkinimas

• Sodo smulkintuvą stumkite ant lygaus bei tvirto pagrindo ir saugiai pastatykite.
• Mūvėkite tvirtomis pirštinėmis, užsidėkite apsauginius akinius ir klausos organų apsaugą.
• Atidarykite žolės išmetimo įrenginio dangtį. (⇒ 7.3)

• Sodo smulkintuvo elektros laido prijungimas.

• Paleiskite sodo smulkintuvą. (⇒ 10.3)

• Palaukite, kol sodo smulkintuvas pasieks didžiausiajš sučių skaičių (tuščiosios eigos sučių skaičių).
• l sodo smulkintuvą tinkamai prikraukite smulkinamos medžiagos. (⇒ 8.8)
• Išjunkite sodo smulkintuvą. (⇒ 10.4)

11. Techninė priežiūra

Pavojus susižeisti!

Prieš atlikdami įrenginio techninės priežiūros arba valymo darbus, atidžiai perskaitykite skyrių „Jūsų saugumui“ (⇒ 4.), ypač poskyrį „Techninė priežiūra ir remontas“ (⇒ 4.7), ir tiksliai laikykitės visų saugos nuorodu.

Prieš pradėdami techninės priežiūros darbus, ištraukite tinklo kištuką.

11.1 Irenginio valymas

Techninės priežiūros intervalas: po kiekvieno naudojimo

Kiekvieną kartą pasinaudoję įrenginiu, kruopščiai jį išvalykite. Rūpestinga priežiūra apsaugo jūsų įrenginį nuo gedimų ir pailgina jo eksploatacijos trukmę.

Elektrinis variklis apsaugotas nuo vandens.

Smulkinimo įrangai ir smulkinimo kamerai valyti naudokite įprastas antikorozines priemones (pvz., rapsų aliejų).

[rengin] galima valyti tik pavaizduotoje padėtyje.

- Išmontuokite pripildymo piltuvą. (⇒ 11.3)

Nuvalykite nešvarumus nuo vėdinimo angos (įsiurbimo plyšių) ant elektros variklio korpuso, kad elektros variklis būtų pakankamai aušinamas.

Niekada nenukreipkite vandens srovės i elektros arba vidaus degimo variklio dalis, sandariklius, guolius ir elektrines konstrukcines

dalis, pavyzdžiui, jungiklius. Kitaip reikės brangaus remonto.

Jei nešvarumų ir prikibusų likučių nejmanoma pašalinti šepečiu, drėgna šluoste ar mediniu pagaliuku, STIHL siūlo naudoti specialų valiklj

(pvz., STIHL specialų valiklj).

Nenaudokite agresyvių valiklių.

Reguliariai valykite peilių diskus.

11.2 Pripildymo piltuvo montavimas

Gaubto varžtai saugiai sujungti su pripildymo piltuvu, kad nepasimestų.

• Užkabinkite pripildymo piltuvą (1) už pagrindinio įrenginio (2) tvirtinimo kablių ir pasukite į priekį.
• Tuo pačiu metu priveržkite abu gaubto varžtus (3).

11.3 Pripildymo piltuvo išmontavimas

• Atlaisvinkite abu gaubto varžtus (1), kad jie laisvai suktusi. Jie lieka pripildymo piltuve.
• Pripildymo piltuvą (2) pasukite atgal ir tada nuimkite.

11.4 Peilių disko fiksavimas

Pavojus susižeisti! Dirbkite tik su pirštinėmis!

Jokiu būdu nelieskite peilio, kol jis dar sukasi.

- Išmontuokite pripildymo piltuvą. (⇒ 11.3)

- Peilių diską (1) pasukite taip, kad anga (2) būtų prieš blokavimo įrangą (3).

• Vél užlenkite blokavimo įrangą (3).

11.5 Peilių komplekto išmontavimas

- Peilių disko (5) fiksavimas. (⇒ 11.4)

- Kombinuotuoju raktu (1) atlaisvinkite varžta (V).

- Varžta (1), fiksavimo poveržle (2), spaudžiamaji žiedą (3), peilj su sparneliu (4), peilj su sparneliu (6), nuimkite tik GHE 250 ir GHE 260) bei peilių diską (5).

- Išmontuokite apverčiamą peilį. (⇒ 11.8)

- GHE 250 ir GHE 260: atlaisvinkite varžtus (7) ir išimkite juos su veržlémis (9). Traukdami į apačią, nuimkite draskantį peilį (8).

11.6 Peilių komplekto montavimas

Būtinai atkreipkite dėmesį i montavimo eilės tvarką ir nurodytą priveržimo momentą.

• Montuokite apverčiamą peilią ant peilią disko. (⇒ 11.8)
• GHE 250 ir GHE 260: nustatykite draskantį peilį (8) prie peilių disko apačios (5) ir priveržkite veržlėmis (9) ir varžtais (7) (10 Nm).
• L korpusa jstatykite ir užfiksuokite peilių diską (5). (⇒ 11.4)
• Montuokite peilj su sparneliu (6), tik GHE 250 ir GHE 260), peilj su sparneliu (4), spaudžiamajj žiedą (3) ir fiksavimo poveržle (2) ir priveržkite varžtu (1) (50 Nm).
• Blokavimo įrangą užlenkite ir priveržkite varžtu, kad peilių diskas vėl galėtų laisvai suktis. (⇒ 11.4)
• Sumontuokite pripildymo piltuvą. (⇔ 11.2)

11.7 Peilių techninė priežiūra

Pavojus susižeisti! Dirbkite tik mūvėdami tvirtas pirštines!

Techninės priežiūros intervalas: kiekvieną kartą prieš naudojant

• Išmontuokite pripildymo piltuvą. (⇒ 11.3)
  • Užfiksuokite peilių diską. (⇒ 11.4)
• Patikrinkite peilius, ar nėra pažeidimų (įrantų arba įtrūkimų) ir susidėvėjimo požymių, jei reikia, juos apverskite arba pakeiskite.

Peilių susidėvėjimo ribos:

Prieš pasiekdami nurodytas susidėvėjimo ribas, atitinkamus peilius apverskite arba pakeiskite. STIHL rekomenduoja kreiptis i STIHL prekybos atstovą.

1 Apverčiamas peilis

- Keliose vietose išmatuokite peilio atstumą (A) nuo kiaurymės iki peilio krašto. Mažiausias atstumas: A = 6 m m

2 Peilis su sparneliu

- Išmatuokite peilio plotį (B) prie peilio su sparneliu išlenkto krašto. Mažiausias peilio plotis: B = 15 m m

3 Peilis su sparneliu (GHE 250, GHE 260)

- Išmatuokite peilio plotį (C) prie peilio su sparneliu išlenkto krašto. Mažiausias peilio plotis: C = 19 m m

4 Draskantis peilis (GHE 250, GHE 260)

- Išmatuokite peilio plotį (D) prie draskančio peilio išlenkto krašto. Mažiausias peilio plotis: D = 13 m m

11.8 Peilių apvertimas

Atšipę apverčiami peiliai gali būti panaudoti tik kartą. Visada apverskite abu peilius!

• Išmontuokite peilių komplektą. (⇒ 11.5)
- Atlaisvinkite varžtus (1) ir išimkite juos su veržlémis (2).
- Išimkite peilj (3) į viršų.
• Išvalykite peilių diską.
- Apverskite peilius (3) ir neuždengta aštriaja briauna uždėkite ant peilių disko bei nustatykite i vieną liniją kiaurymes.
- Per kiaurymes prakiškite varžtus (1) ir jsukite veržles (2). Veržles (2) priveržkite 10 Nm priveržimo momentu.
- Sumontuokite peilių komplektą. (⇒ 11.6)

Peilių galandimas:

Prieš tęsdami darba, pagaląskite abiejose pusėse atšipusius peilius. Norint užtikrinti optimalų įrenginio veikimą, peilius turėtu galąsti tik specialistas. STIHL rekomenduoja kreiptis į STIHL prekybos atstovą.

• Norėdami pagaląsti, peilius išmontuokite.
• Galąsdami peilius aušinkite, pvz., vandeniu. Atsiradus mėlynam atspalviui, pablogėja peilių pjovimo savybės.

• Galąskite peili tolygiai, nes dirbant jis gali vibruoti.

• Prieš įmontuodami peilius patikrinkite, ar jie nepažeisti: peilius reikia pakeisti, jei pastebite įtrūkių ar įrantų arba peiliai jau nugaląsti iki susidėvėjimo ribos.

• Peilių ašmenis galąskite 30° galandimo kampu.
  • Peilius galąskite prieš ašmenis.
• Baigę galąsti, jei reikia, ant pjovimo briaunos susidariusias galandimo atplaišas pašalinkite šlifavimo popieriumi.
• Montuodami peilius, atkreipkite dėmesį škirsnyje „Peilio apvertimas“ nurodytus priveržimo momentus.

11.9 Elektros variklis ir ratai

Elektros variklio techniškai prižiūrėti nereikia.

Ratų guolių techniškai prižiūrėti nereikia.

11.10 Laikymas ir žiemos pertrauka

Sodo smulkintuvą laikykite sausoje, uždaroje ir nedulkétoje patalpoje. [sitikinkite, ar jrenginys yra vaikams nepasiekiamoje vietoje.

Sodo smulkintuvą gabenkite tik tuo atveju, jei jis yra darbui saugios būklės ir jei sumontuotas pripildymo piltuvas.

Jei ilgiau nenaudojate sodo smulkintuvo (žiemos pertrauka), atkreipkite dėmesį i šiuos patarimus:

• rūpeestingai nuvalykite visas išorines įrenginio dalis;
  • gerai sutepkite visas judančias dalis;

12. Gabenimas

Pavojus susižeisti!

Prieš gabendami atidžiai perskaitykite skyrių „Jūsų saugumui“, ypač skyrių „lrenginio gabenimas“, ir laikykitės juose esančių nurodymų. (⇒ 4.4)

12.1 Sodo smulkintuvo traukimas arba stūmimas

• Sodo smulkintuvą laikykite už viršutinės piltuvo dalies (1) ir verskite žemyn.
• Tada sodo smulkintuvą galima lėtai traukti (ėjimo greičiu) arba stumti.

12.2 Sodo smulkintuvo pakėlimas arba nešimas

Kelti ir nešti prireiks ne mažiau nei 2 a sm en u.

Vilkėkite tinkamais apsauginiais drabužiais, visiškai uždengiančiais dilbius ir viršutinę kūno dalį.

• 1. asmuo: sodo smulkintuvą imkite už viršutinės piltuvo dalies (1) rankenu.
• 1. asmuo: sodo smulkintuvą imkite už žolės išmetimo įrenginio ilgintuvo juostelės (2).
• Sodo smulkintuvą kelkite vienu metu.

12.3 Sodo smulkintuvo gabenimas ant krovimo platformos

- Tinkamomis tvirtinimo priemonémis užfiksuokite jrenginj, kad jis nenuslystų. Pritvirtinkite lynus arba diržus prie ratus laikančio rémo (1) arba pripildymo piltuvo (2).

13. Dévéjimosi mažinimas ir priemonès, padedančios išvengti gedimų

Svarbios gaminių grupės techninės ir kitokios priežiūros nuorodos

Elektriniai sodo smulkintuvai (STIHL GHE)

Bendrovė STIHL neatsako už materialinę ir asmeninę žalą, jei ji kilo dėl naudojimo instrukcijos nuorodu, susijusių su sauga, valdymu ir technine priežiūra, nesilaikymo ar neleistinų priedų arba atsarginių dalių naudojimo.

Būtinai laikykitės toliau pateiktų svarbių nuorodu, kad nesugadintumėte savo STIHL įrenginio ir jis nesusidėvėtų per greitai.

1. Susidėvinčios dalys

Kai kurios STIHL įrenginio dalys, net ir naudojamos pagal paskirtį, dyla. Tai įprasta, todėl, atsižvelgiant į naudojimo pobūdį ir trukmę, šios dalys turi būti laiku pakeistos.

Tokios dalys yra:

- peiliai;

- p e i l i u diskas.

2. Šioje naudojimo instrukcijoje pateiktų nuorodu laikymasis

STIHL jrenginys turi būti naudojamas, techniškai prižiūrimas ir saugomas taip, kaip aprašyta šioje naudojimo instrukcijoje. Už visus gedimus, atsiradusius nesilaikant saugumo nuorodu, priežiūros taisyklių ir techninių reikalavimų, atsako pats naudotojas.

Ypač tai galioja šiais atvejais:

– netinkamai parinkus elektros laidą (skerspjūvj),
- naudojant netinkamą elektros jungti (itampa),
- kai atliekami gaminio pakeitimai, kurių neaprobavo STIHL,
– naudojant šiam įrenginiui neleistinus, nepritaikytus ar nekokybiškus įrankius ir priedus,
- kai gaminys naudojamas ne pagal paskirti,
– naudojant gamini sporto renginiuose arba varžybose,
- atsiradus gedimams, kai gaminys tebenaudojamas sugedus konstrukcinėms dalims.

3. Techninės priežiūros darbai

Visi darbai, nurodyti skyriuje „Techninė priežiūra“, turi būti atliekami reguliariai.

Jei naudotojas negali šių techninės priežiūros darbų atlikti pats, jis privalo kreiptis i prekybos atstovą.

STIHL rekomenduoja, kad techninės priežiūros ir remonto darbus atliktų tik STIHL prekybos atstovas.

STIHL prekybos atstovai reguliariai mokomi, jiems suteikiama reikalinga techninė informacija.

Neatlikus tokių darbų laiku, gali atsirasti gedimų, už kuriuos atsako pats įrenginio naudotojas.

Prie jų priskiriami ir tokie gedimai:

– elektros variklio pažeidimai del netinkamo vėdinimo angų (įsiurbimo plyšių, aušinimo briaunų, ventiliatoriaus rato) valymo;
- korozija ir netiesioginiai gedimai dėl netinkamo laikymo;
- įrenginio gedimai, atsiradę dėl nekokybiškų atsarginių dalių naudojimo;
- g e d i m a i d èl ne laiku atliktos ar neatidžios techninės priežiūros, gedimai dėl techninės priežiūros ir remonto darbų, atliktų ne prekybos atstovo dirbtuvėse.

14. Iprastos atsarginės dalys

Apverčiamas peilis: 6008 702 0121

Peilis su sparneliu: 6008 702 0300

GHE 150, GHE 250 S, GHE 260 S

Sukomplektuotas peilių diskas: 6008 700 5120

GHE 250, GHE 260

Sukomplektuotas peilių diskas: 6008 700 5117

Peilis su sparneliu: 6008 702 0310

Draskantis peilis: 6008 702 0110

15. Aplinkos apsauga

Susmulkintos medžiagos nereikėtų išmesti su šiukšlėmis, ją galima naudoti kompostui ruošti.

Pakuotės, įrenginys ir priedai pagaminti iš perdirbamų medžiagų, todėl juos reikia atitinkamai utilizuoti.

Jei medžiagos likučius utilizuosite atskirai ir laikydamiesi aplinkos apsaugos reikalavimų, juos bus galima perdirbti bei dar kartą panaudoti. Todėl, pasibaigus įprastam įrenginio naudojimo laikui, jį reikia pristatyti į vertingų medžiagų surinkimo punktą.

atsakingai pareiškia, kad

– konstrukcijos tipas: elektriniai sodo smulkintuvai;
– gamintojo ženklas: STIHL
- tipas: GHE 150.0, GHE 250.0, GHE 250.0 S, GHE 260.0, GHE 260.0 S
- GHE 150.0, GHE 250.0, GHE 250.0 S galia: 2500 W

– GHE 150.0, GHE 250.0, GHE 250.0 S, GB/CH galia: 2000 W
– GHE 260.0, GHE 260.0 S galia: 2900 W
- serijos numeris: 6008

atitinka atitinkamas direktyvų 2000/14/EC, 2006/42/EC, 2014/30/EU ir 2011/65/EU nuostatas ir sukonstruota bei pagaminta pagal šių, gamybos dieną galiojančių standartų, versijas: EN 50434, EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2 ir EN 61000-3-3 (kai taikytina).

Nustatant išmatuojamą ir garantuojamą garso galios lygį buvo laikomasi Direktyvos 2000/14/EC, V priedo.

GHE 150.0

– Išmatuojamas garso galios lygis: 96,9 dB(A).
– Garantuotas garso galios lygis: 99 dB(A).

GHE 250.0

– Išmatuojamas garso galios lygis: 100,8 dB(A).
– Garantuotas garso galios lygis: 103 dB(A).

GHE 250.0 S

– Išmatuojamas garso galios lygis: 96,5 dB(A).
– Garantuotas garso galios lygis: 100 dB(A).

GHE 260.0

– Išmatuojamas garso galios lygis: 98,4 dB(A).
– Garantuotas garso galios lygis: 102 dB(A)

GHE 260.0 S

– Išmatuojamas garso galios lygis: 97,7 dB(A).
– Garantuotas garso galios lygis: 101 dB(A).

Techniniai dokumentai saugomi „STIHL Tirol GmbH“.

Pagaminimo metai ir variklio numeris nurodyti ant sodo smulkintuvo.

Langkampfen, 02.06.2021

„STIHL Tirol GmbH“

einantis pareigas

Matthias Fleischer, Tyrimų ir plétros srities vadovas

einantis pareigas

Sven Zimmermann, Kokybės užtikrinimo srities vadovas

17. Techniniai duomenys

GHE 150.0/GHE 250.0/GHE 250.0 S: Elektros variklis BSRBF 0,75/2-C

GHE 150.0/GHE 250.0/GHE 250.0 S:

Galia 2500 W

GB 2000 W

CH 2000 W

Vardinès srovès

stipris 11,4 A

GB 9,3 A

CH 9,3 A

Nominalioji įtampa 230 V\~

Sūkių skaičius 2800 min ^-1

Tinklo apsauga ^1 16 A 10 A (CH)

Dažnis 50 Hz

Apsaugos klasė

Apsaugos tipas apsaugotas nuo drègmès (IP X4)

Darbo režimas P40 40 s apkrovos trukmė 60 s trukmės tuščioji eiga

GHE 150.0:

Matavimas pagal EN 50434:

Garso slègio lygis 89 dB(A)

darbo vietoje LpA

Nuokrypis K_pA 2 dB(A)

Varžtu priveržimo momentai:

Peilių diskas 50 Nm

Apverčiamas peilis 10 Nm

Svoris 26 kg

Ilgis / plotis / aukštis 95 / 48 / 114 cm

GHE 250.0/GHE 250.0 S:

Matavimas pagal 2000/14/EC / S.I.
2001/1701:
Garantuojamas garso galios lygis L_WAd	103/100 dB(A)
GHE 250.0:	2,7 dB(A)
Nuokrypis K_WA
GHE 250.0 S:	2,4 dB(A)
Nuokrypis K_WA
G H E 2 5 0 . 0 S ( G B )	3,3 dB(A)
Nuokrypis K_WA
Matavimas pagal EN 50434:
Garso slėgio lygis darbo vietoje L_pA	92/90 dB(A)
Nuokrypis K_pA	3 dB(A)
Varžtu priveržimo momentai:
Peilių diskas 50 Nm
Apverčiamas peilis 10 Nm
Draskantis peilis ^2	10 Nm
Svoris 27/27 kg
	27/27 kg (GB)
	26 kg (CH)
	107 / 48 /
Ilgis / plotis / aukštis	143 cm

GHE 260.0/GHE 260.0 S:

Elektros variklis,tipas BSRF 0,75/2-C
Galia 2900 W
Vardinės srovėsstipris 4,8 A
Nominalioji įtampa 400 (3~) V~
Sūkių skaičius	2780 min ^-1
Tinklo apsauga	10 A
Dažnis	50 Hz
Apsaugos klasė	I
Apsaugos tipas	apsaugotas nuodrėgmės (IP X4)

GHE 260.0/GHE 260.0 S:

Darbo režimas	P40
	40 s apkrovos trukmė60 s trukmės tuščioji eiga

Matavimas pagal EN 50434:

Garso slėgio lygis	89/91 dB(A)
darbo vietoje LpA

Nuokrypis K_pA

3 d B ( A )

Varžtu priveržimo momentai:

Peilių diskas 50 Nm

Apverčiamas peilis 10 Nm

Draskantis peilis ^2

10 Nm

Svoris 27/27 kg

107 / 48 /

llgis / plotis / aukštis 143 cm

1) Dèmesio!

Jei tinklo apsauga mažesné nei 16 A, paleidžiant įrenginį arba esant didelei apkrovai gali dažnai suveikti tinklo saugiklis.

2) modeliams GHE 250.0 ir GHE 260.0

17.1 REACH

REACH – tai EB reglamentas dėl cheminių medžiagų registracijos, įvertinimo, autorizacijos ir apribojimų.

Informacija apie REACH reglamento (EB) Nr. 1907/2006 vykdymą pateikta adresu www.stihl.com/reach.

18. Gedimų paieška

Jei reikia, kreipkitės i prekybos atstovą. STIHL rekomenduoja kreiptis i STIHL prekybos atstovą.

Sutrikimas

Nepasileidžia elektros variklis

Galima priežastis

– ljungta elektros variklio apsauga.

- N éra tinklo įtampos.

– Prijungimo laido / kištuko, kištuko jungties ar jungiklio gedimas.

– Netinkamai uždarytas pripildymo piltuvas – veikia apsauginis skyriklis (variklio išjungimas).

– Užblokuotas peilių diskas.

– Neatstatyta blokavimo jranga.

Ką daryti?

– Leiskite jrenginiui atvesti (⇒ 8.6).

- Patikrinkite elektros laidą ir saugiklj ※ (⇒ 10.1).

– Patikrinkite arba pakeiskite laidą, kištuką, jungti ir jungikli (paveskite tai padaryti kvalifikuotam elektrikui) ✗ (⇒ 10.1).

– Tinkamai uždarykite ir priveržkite pripildymo piltuvą (⇒ 11.2).

– Išmontuokite pripildymo piltuvą ir iš korpuso pašalinkite smulkinimo likučius (dėmesio: atjunkite elektros laidą) (⇔ 11.3).

- Atstatykite blokavimo irangą (⇒ 11.4).

Sutrikimas

Sumažėjo smulkinimo galia.

Galima priežastis

- Atšipo peiliai.

Ka daryti?

- Apsukite, pagaląskite ar pakeiskite smulkinimo peilį (⇒ 11.7).

Sutrikimas:

susmulkintos medžiagos nejtraukiamos.

Galima priežastis:

– GHE 260: neteisinga peilių disko sukimosi kryptis.

Ka daryti:

– GHE 260: pakeiskite peilių disko sukimosi kryptį (⇒ 10.6).

19. Techninės priežiūros planas

19.1 Perdavimo patvirtinimas

Modelis: ____ Serijos Nr.: Data: _________ _________ _________ _________ Kita techninė priežiūra Data: _________ _________ _________ _________

19.2 Techninės priežiūros patvirtinimas

Atlikdami techninės priežiūros darbus, perduokite šią naudojimo instrukciją STIHL prekybos atstovui. Jis patvirtins atspausdintuose laukeliuose, kad buvo atlikti techninės priežiūros darbai.

Techninės priežiūros atlikimo data

Kitos techninės priežiūros data
