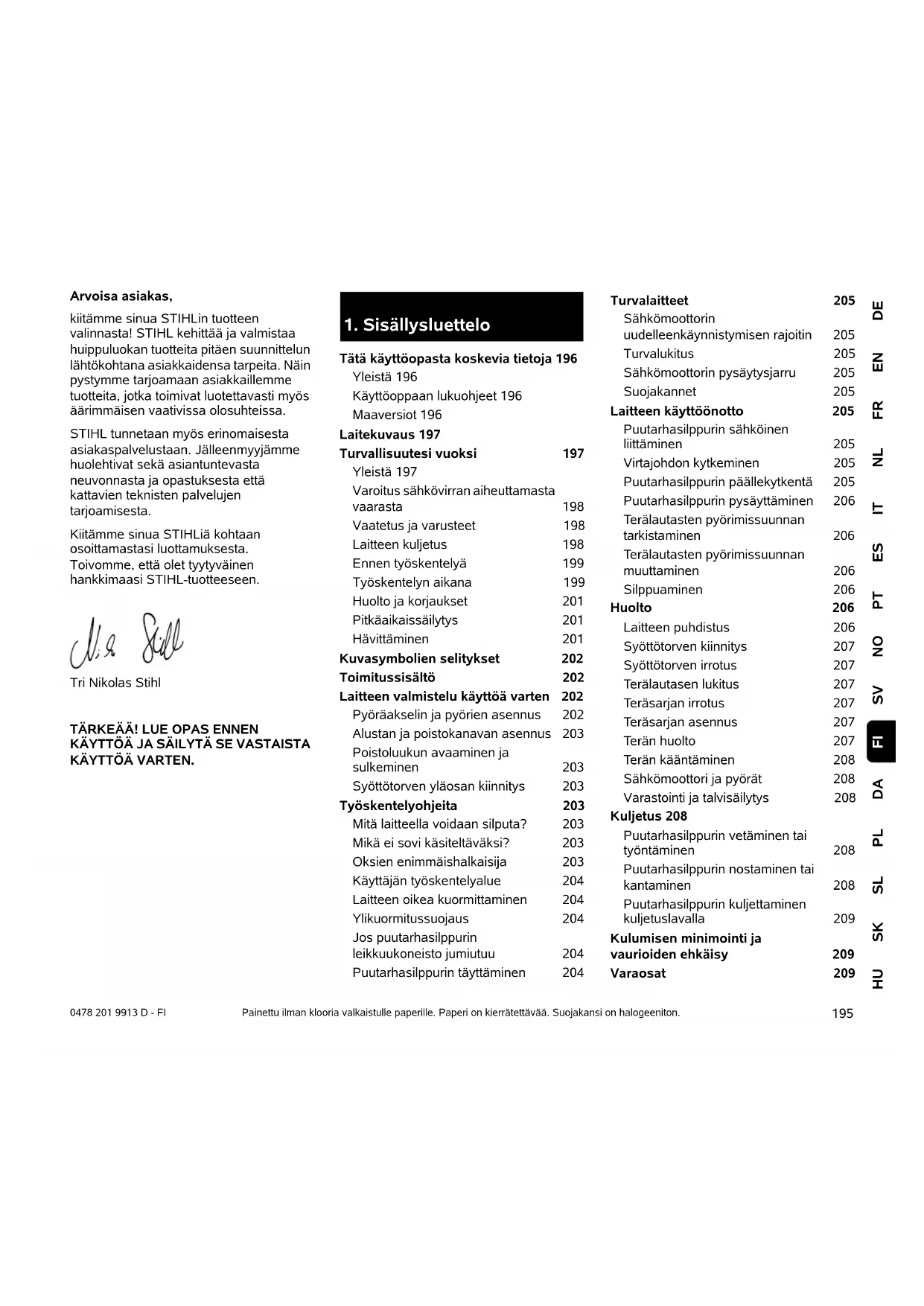

Tätä käyttöopasta koskevia tietoja 196 Yleistä 196 Käyttöoppaan lukuohjeet 196 Maaversiot 196 Laitekuvaus 197 Turvallisuutesi vuoksi 197 Yleistä 197 Varoitus sähkövirran aiheuttamasta vaarasta 198 Vaatetus ja varusteet 198 Laitteen kuljetus 198 Ennen työskentelyä 199 Työskentelyn aikana 199 Huolto ja korjaukset 201 Pitkäaikaissäilytys 201 Hävittäminen 201 Kuvasymbolien selitykset 202 Toimitussisältö 202 Laitteen valmistelu käyttöä varten 202 Pyöräakselin ja pyörien asennus 202 Alustan ja poistokanavan asennus 203 Poistoluukun avaaminen ja sulkeminen 203 Syöttötorven yläosan kiinnitys 203 Työskentelyohjeita 203 Mitä laitteella voidaan silputa? 203 Mikä ei sovi käsiteltäväksi? 203 Oksien enimmäishalkaisija 203 Käyttäjän työskentelyalue 204 Laitteen oikea kuormittaminen 204 Ylikuormitussuojaus 204 Jos puutarhasilppurin leikkuukoneisto jumiutuu 204 Puutarhasilppurin täyttäminen 204 Turvalaitteet 205 Sähkömoottorin uudelleenkäynnistymisen rajoitin 205 Turvalukitus 205 Sähkömoottorin pysäytysjarru 205 Suojakannet 205 Laitteen käyttöönotto 205 Puutarhasilppurin sähköinen liittäminen 205 Virtajohdon kytkeminen 205 Puutarhasilppurin päällekytkentä 205 Puutarhasilppurin pysäyttäminen 206 Terälautasten pyörimissuunnan tarkistaminen 206 Terälautasten pyörimissuunnan muuttaminen 206 Silppuaminen 206 Huolto 206 Laitteen puhdistus 206 Syöttötorven kiinnitys 207 Syöttötorven irrotus 207 Terälautasen lukitus 207 Teräsarjan irrotus 207 Teräsarjan asennus 207 Terän huolto 207 Terän kääntäminen 208 Sähkömoottori ja pyörät 208 Varastointi ja talvisäilytys 208 Kuljetus 208 Puutarhasilppurin vetäminen tai työntäminen 208 Puutarhasilppurin nostaminen tai kantaminen 208 Puutarhasilppurin kuljettaminen kuljetuslavalla 209 Kulumisen minimointi ja vaurioiden ehkäisy 209 Varaosat 2090478 201 9913 D - FI

Tämä käyttöopas on EY-direktiivin 2006/42/EC mukainen valmistajan alkuperäiskäyttöopas. STIHL pyrkii jatkuvasti kehittämään tuotevalikoimaansa ja siksi pidätämme oikeuden toimitussisällön muotoa, tekniikkaa ja varustusta koskeviin muutoksiin. Tämän vuoksi tässä käyttöoppaassa julkaistujen tietojen ja kuvien pohjalta ei voi esittää mitään vaateita. Näissä käyttöohjeissa on mahdollisesti kuvattu malleja, joita ei ole saatavilla kaikissa maissa. Tämä käyttöopas on tekijänoikeudellisesti suojattu. Kaikki oikeudet pidätetään, mukaan lukien oikeus monistamiseen, kääntämiseen ja käsittelyyn sähköisissä järjestelmissä.

2.2 Käyttöoppaan lukuohjeet

Laitteen käsittelyvaiheet on selostettu kuvien ja tekstien avulla. Kaikki laitteeseen kiinnitetyt kuvasymbolit on selitetty tässä käyttöoppaassa. Katselusuunta: Katselusuunta, kun käyttöoppaassa lukee vasen ja oikea: Käyttäjä seisoo laitteen takana (työasento). Kappaleviite: Viittaukset lisätietoja sisältäviin kappaleisiin on merkitty nuolella. Alla on esimerkki viittauksesta kappaleeseen: (Ö 3.) Tekstikohtien merkintä: Erilaiset tekstikohdat on erotettu toisistaan merkitsemällä ne erilaisin luettelomerkein seuraavissa esimerkeissä kuvatulla tavalla. Käsittelyvaiheet, jotka vaativat käyttäjän toimia: ● Avaa ruuvitaltalla ruuvi (1) ja kytke vipu (2) ... Yleiset luettelot: – tuotteen käyttö urheilutapahtumissa tai kilpailuissa Varoituksia tai lisäohjeita sisältävät tekstit: Varoituksia tai lisäohjeita sisältävät tekstit on merkitty seuraavassa kuvatuilla symboleilla, jotta ne erottuvat selkeästi muista ohjeista: Tekstit, joissa on kuvaviittauksia: Laitteen käyttöä havainnollistavat kuvat ovat käyttöoppaan alussa. Kamerasymboli toimii linkkinä kuvasivuilla olevien kuvien ja niitä vastaavien tekstikohtien välillä.

STIHL toimittaa laitteet toimitusmaan mukaan erilaisilla pistokkeilla ja katkaisimilla varustettuna. Kuvissa olevissa laitteissa on europistokkeet. Toisenlaisilla pistokkeilla varustetut laitteet liitetään verkkoon vastaavasti. Ympäristönsuojelu 209 Vaatimustenmukaisuusvakuutus 210 EU- vaatimustenmukaisuusvakuutus Puutarhasilppuri STIHL GHE 150.0, GHE 250.0, GHE 250.0 S, GHE 260.0, GHE 260.0 S 210 Tekniset tiedot 210 REACH 211 Vianetsintä 211 Huolto-ohjelma 212 Luovutustodistus 212 Huoltotodistus 212

2. Tätä käyttöopasta

koskevia tietoja Vaara! Onnettomuusvaara, josta voi aiheutua vakavia henkilövahinkoja. Laitteen käytössä on ehdottomasti noudatettava tai vältettävä tiettyjä toimenpiteitä. Varoitus! Henkilövahinkojen vaara. Laitteen käytössä on noudatettava kyseessä olevan kohdan ohjeita henkilövahinkojen välttämiseksi. Varo! Pienten vammojen ja esinevahinkojen vaara, joka voidaan välttää ohjeita noudattamalla. Ohje Tietoja laitteen oikeasta käyttötavasta ja virheellisen käytön välttämisestä.

Laitteella työskenneltäessä on ehdottomasti noudatettava näitä turvamääräyksiä. Lue käyttöohjeet kokonaisuudessaan läpi huolellisesti ennen ensimmäistä käyttöönottoa. Säilytä ohjeet hyvässä tallessa myöhempää käyttöä varten. Nämä varotoimenpiteet ovat välttämättömiä oman turvallisuutesi takia, mutta luettelo ei ole täydellinen. Käytä laitetta järkevästi ja vastuullisesti ja muista, että laitteen käyttäjä on vastuussa sivullisille tai heidän omaisuudelleen aiheutetuista vahingoista. Perehdy laitteen hallintalaitteisiin ja oikeaan käyttöön. Laitteen käyttö on sallittu vain henkilöille, jotka ovat perehtyneet käyttöohjeisiin ja laitteen käsittelyyn. Ennen ensimmäistä käyttöönottoa käyttäjän tulee perehtyä laitteen käyttöön asianmukaisesti ja käytännössä. Anna myyjän tai asiantuntijan opastaa käyttämään laitetta turvallisesti. Opastuksessa käyttäjälle tulee kertoa ennen kaikkea, että laitteella työskenneltäessä vaaditaan äärimmäistä huolellisuutta ja keskittymistä. Vaikka tätä laitetta käytetään ohjeenmukaisesti, jäännösriskejä on silti olemassa. Anna vain sellaisten henkilöiden käyttää tai lainata laitetta ja sen oheislaitteita, jotka osaavat varmasti käyttää kyseistä mallia ja ovat tottuneet sen käsittelyyn. Käyttöohjeet ovat osa laitetta ja ne täytyy aina antaa mukana. Varmista, että käyttäjä on fyysisesti, aistimellisesti ja henkisesti kykenevä käyttämään laitetta ja työskentelemään sillä. Ellei käyttäjä ole fyysisesti, aistimellisesti tai henkisesti täysin kykenevä, hän saa työskennellä ruohonleikkurilla vain vastuuhenkilön valvonnassa tai tämän antamien ohjeiden mukaan. Varmista, että käyttäjä on täysi-ikäinen tai kansallisten määräysten mukaisessa valvotussa ammattikoulutuksessa. Älä käytä laitetta väsyneenä tai sairaana. Mikäli et ole terve, kysy lääkäriltäsi, voitko käyttää laitetta. Laitteen käyttö on kiellettyä, jos olet nauttinut alkoholia, reaktiokykyä rajoittavia lääkkeitä tai huumaavia aineita. Laite on tarkoitettu yksityiskäyttöön. Huomio – onnettomuusvaara! STIHLin puutarhasilppurit on tarkoitettu oksien ja kasvijätteiden silppuamiseen. Muunlainen käyttö on kielletty ja voi olla vaarallista tai johtaa laitteen vaurioitumiseen. Puutarhasilppuria ei saa käyttää (luettelo ei ole täydellinen) – muille materiaaleille (esimerkiksi lasille tai metallille) – töihin, joita ei ole kuvattu tässä käyttöohjeessa – elintarvikkeiden valmistukseen (esimerkiksi jään murskaamiseen tai mäskeihin). Turvallisuussyistä kaikenlainen laitteen muuttaminen on kielletty ja johtaa takuun raukeamiseen. Poikkeuksena tähän on STIHLin hyväksymien lisävarusteiden asianmukainen asennus. Lisätietoja hyväksytyistä lisälaitteista saat STIHL- jälleenmyyjiltä. Etenkin kaikki laitteen poltto- tai sähkömoottorin tehoon tai kierroslukuun tehtävät muutokset ovat kiellettyjä. Laitteella ei saa kuljettaa esineitä, eläimiä tai henkilöitä, ei varsinkaan lapsia. Käyttö julkisissa paikoissa, puistoissa, urheilukentillä, kadunvarsilla ja maa- ja metsätalousyrityksissä edellyttää erityistä varovaisuutta.

1 Syöttötorven yläosa 2 Syöttötorven alaosa 3 Kiinnitysruuvit 4 Peruslaite 5 Poistokanava 6 Virtakytkin ja pistorasia 7 Pyörät 8 Pyöräjalusta 9 Tyyppikilpi, jossa konenumero

4. Turvallisuutesi vuoksi

Tukehtumisvaara! Pakkausmateriaalilla leikkiminen aiheuttaa lapsille tukehtumisvaaran. Pidä pakkausmateriaali ehdottomasti poissa lasten ulottuvilta.0478 201 9913 D - FI

Päästä laitteesta irti ainoastaan silloin, kun se seisoo tasaisella alustalla eikä voi lähteä itsestään liikkeelle.

4.2 Varoitus sähkövirran aiheuttamasta

vaarasta Laitteen saa ottaa käyttöön vain, kun virtajohto on kelattu auki. Jos käytät johtokelaa, vedä johto aina ennen käyttöä kokonaan pois kelalta. Älä koskaan käytä viallista jatkojohtoa. Vaihda viallisten johtojen tilalle uudet äläkä korjaa jatkojohtoja. Jos verkko- tai jatkojohto vaurioituu käytön aikana, erota se heti verkkovirrasta. Älä koskaan kosketa vaurioitunutta verkko- tai jatkojohtoa. Laitetta ei saa käyttää, jos johdot ovat vaurioituneet tai kuluneet. Tarkista etenkin verkkoliitäntäjohto vaurioiden ja haurastumisen varalta. Huolto- ja korjaustoimenpiteitä verkkoliitäntäjohdolle saa suorittaa vain alan ammattilainen. Sähköiskun vaara! Älä liitä viallista johtoa sähköverkkoon äläkä kosketa viallista johtoa, ennen kuin se on irrotettu verkosta. Älä kosketa leikkuuyksiköitä (teriä) ennen kuin laite on erotettu verkosta. Varmista aina, että käytettävissä verkkojohdoissa on riittävä suojaus. Älä työskentele sateella tai märässä ympäristössä. Käytä ainoastaan ulkokäyttöön tarkoitettuja, kosteuseristettyjä jatkojohtoja, jotka sopivat laitteen kanssa käytettäväksi (Ö 10.1). Irrota liitäntäjohto pitämällä pistokkeesta ja pistorasiasta kiinni; älä vedä johdoista. Älä jätä laitetta suojaamattomana sateeseen. Jos laite liitetään virtalaitteeseen, on muistettava, että virran heilahtelut voivat vioittaa laitetta. Liitä laite vain virtalähteeseen, joka on suojattu vikavirtakytkimellä, jonka laukaisuvirta on enintään 30 mA. Lisätietoja saat sähköasentajalta.

4.3 Vaatetus ja varusteet

Käytä aina työn aikana tukevia ja pitäväpohjaisia jalkineita. Älä työskentele paljain jaloin tai sandaalit jalassa. Käytä tukevia käsineitä työskentelyn aikana ja erityisesti huoltotöissä ja laitetta kuljetettaessa. Käytä aina työn aikana suojalaseja ja kuulosuojaimia. Käytä niitä koko työskentelyn ajan. Käytä tarkoituksenmukaisia, ei löysiä vaatteita kun työskentelet laitteella. Esim. työpuku, ei pitkää työtakkia. Älä pidä kaulaliinaa, solmiota, koruja, riippuvia nauhoja tai muita ulkonevia vaatekappaleita laitteen käytön aikana. Pitkät hiukset on pidettävä kiinni ja suojassa (liina, päähine) aina, kun laitetta käytetään ja huolletaan.

4.4 Laitteen kuljetus

Työskentele aina käsineitä käyttäen, jotta laitteen teräväreunaiset ja kuumat osat eivät aiheuta vammoja. Älä siirrä laitetta sähkömoottorin ollessa käynnissä. Pysäytä sähkömoottori, anna terien pysähtyä ja vedä verkkopistoke irti ennen kuljetusta. Sähkömoottorin tulee olla jäähtynyt laitetta kuljetettaessa. Kuljeta laitetta vain syöttötorvi ohjeenmukaisesti kiinnitettynä. Paljaat terät voivat aiheuttaa vammoja! Etenkin laitetta kallistettaessa on paino huomioitava. Käytä sopivia apuvälineitä lastaamiseen (lastausramppeja, nostolaitteita). Varmista laite kuljetusalustalle riittävän vahvoilla kiinnitysvälineillä (hihnoilla, vaijereilla tms.) käyttöoppaassa mainituista kiinnityskohdista. (Ö 12.) Vedä tai työnnä laitetta vain kävelyvauhdilla. Sitä ei saa hinata! Huomio! Sähkoiskun vaara! Verkkojohto, verkkopistoke, käyttökatkaisin ja liitäntäjohto ovat sähköturvallisuuden kannalta erityisen tärkeitä. Vaurioituneita johtoja, pistorasioita ja pistokkeita tai määräysten vastaisia liitäntäjohtoja ei saa käyttää sähköiskuvaaran takia. Tarkasta liitäntäjohto säännöllisesti vaurioiden tai vanhenemisen (haurastumien) varalta.199 DEENFRNLITESPTNOSVDAPLSLSKHU FI 0478 201 9913 D - FI Noudata alueellisia määräyksiä laitetta kuljetettaessa, ennen kaikkea niitä, jotka koskevat kuorman turvallisuutta ja esineiden kuljettamista lavoilla.

4.5 Ennen työskentelyä

Varmista, että laitetta käyttävät vain henkilöt, jotka ovat tutustuneet käyttöohjeisiin. Noudata polttomoottorilla tai sähkömoottorilla varustettujen puutarhalaitteiden käyttöaikoja koskevia yleisiä järjestyssääntöjä. Vikaantuneet, kuluneet ja vahingoittuneet osat on vaihdettava ennen laitteen käyttöä. Jos laitteessa olevat varoitustarrat ja turvaohjeet ovat kuluneet epäselviksi tai muuten vahingoittuneet, vaihda niiden tilalle uudet. Uusia tarroja ja muita varaosia on saatavana STIHL- ammattiliikkeestä. Tarkasta ennen käyttöönottoa, – että laite on käyttökuntoinen. Se tarkoittaa, että suojukset ja turvalaitteet ovat paikoillaan ja moitteettomassa kunnossa. – että sähköliitäntä tehdään ohjeenmukaisesti asennettuun pistorasiaan. – että liitäntä- ja jatkojohdon, pistokkeiden ja pistorasian eristys on moitteettomassa kunnossa. – että koko laite (esimerkiksi sähkömoottorin runko, suojalaitteet, kiinnitysosat, terät, teräakseli ja terälautaset) ei ole kulunut tai vioittunut. – että laitteessa ei ole silputtavaa materiaalia ja että syöttötorvi on tyhjä. – että kaikki ruuvit, mutterit ja muut kiinnitysosat ovat paikoillaan ja kiristetty. Kiristä löysät ruuvit ja mutterit ennen käyttöönottoa (huomioi kiristystiukkuudet). Käytä laitetta vain ulkona, ei liian lähellä seinää tai muuta jäykkää esinettä, jotta pienennetään loukkaantumisvaaraa ja esinevahinkojen vaaraa (käyttäjä ei pääse väistämään, lasien rikkoutumisvaara, auton naarmuuntuminen jne.). Laitteen pitää olla tukevasti paikallaan tasaisella ja lujalla alustalla. Älä käytä laitetta kivetyllä, soran peittämällä pinnalla, koska ulos tuleva aines voi aiheuttaa vammoja. Varmista ennen jokaista käyttökertaa, että laite on suljettu ohjeiden mukaisesti. (Ö 11.2) Perehdy käyttökatkaisimeen, jotta osaat toimia nopeasti ja oikein hätätapauksissa. Syöttötorvessa olevan roiskesuojan on peitettävä täyttöaukko ja sen on oltava vahingoittumaton. Vaihda viallinen roiskesuoja. Loukkaantumisvaara! Laitteen saa ottaa käyttöön vain sen ollessa ohjeenmukaisesti asennettuna. Jos laitteesta puuttuu osia (esimerkiksi pyöriä), kuvattuja turvavälejä ei voida enää noudattaa. Lisäksi laitteen vakaus heikkenee. Varmista ennen käyttöönottoa, että laite on ohjeenmukaisessa tilassa! Ohjeenmukainen tarkoittaa, että laite on täysin koottu. Erityisesti se tarkoittaa, että – syöttötorven yläosa kiinnitetty alaosaan – syöttötorvi on asennettu peruslaitteeseen ja molemmat kiinnitysruuvit on kiristetty käsitiukkuuteen – pyöräjalusta on kokonaan kiinnitetty – molemmat pyörät on kiinnitetty – kaikki suojalaitteet (esimerkiksi poistokanava ja roiskesuoja) ovat paikallaan ja kunnossa – leikkuuyksikko (terälautanen) on kiinnitetty – kaikki terät on ohjeenmukaisesti kiinnitetty. Laitteeseen asennettuja kytkentä- ja turvalaitteita ei saa poistaa tai ohittaa. Tarkasta terälautasen vauriot, muodonmuutokset ja vääntymät silmämääräisesti ja vaihda tarvittaessa.

4.6 Työskentelyn aikana

Älä työskentele milloinkaan, kun lähistöllä on muita, etenkin lapsia tai eläimiä. Älä työskentele laitteella sateessa tai ukkosella, kun vaarana on salamanisku. Kostea alusta lisää onnettomuusriskiä (käyttäjä ei saa tukevaa asentoa). Työskentele erityisen varovasti, jotta vältät liukastumisen. Mikäli mahdollista, laitetta ei pidä käyttää kostealla alustalla. Työskentele vain päivänvalossa tai hyvässä keinovalaistuksessa. Työskentelyalueen pitää olla koko käytön ajan siisti ja järjestyksessä. Poista riskitekijät kuten kivet, oksat, kaapelit jne., joihin voi kompastua.0478 201 9913 D - FI

Käyttäjä ei saa seisoa laitetta korkeammalla. Käynnistys: Siirrä laite ennen käynnistystä tasaiseen paikkaan ja aseta se maahan suoraan. Laite ei saa missään tapauksessa olla makuulla käytön aikana. Käynnistä laite varovasti ja kohdan "Laitteen käyttöönotto" ohjeiden mukaisesti. (Ö 10.) Älä seiso poistoaukon edessä poltto- tai sähkömoottoria käynnistettäessä. Puutarhasilppurissa ei saa olla silputtavaa materiaalia, kun se käynnistetään. Silputtavaa materiaalia voi sinkoutua ulos ja se voi aiheuttaa vammoja. Laitetta ei saa kallistaa moottoria käynnistettäessä. Vältä toistuvaa käynnistämistä lyhyen ajan sisällä ja erityisesti käyttökytkimellä "leikkimistä". Sähkömoottori voi ylikuumentua! Tämän laitteen käynnin aikana tapahtuvat jännitevaihtelut voivat epäedullisissa verkko-olosuhteissa aiheuttaa häiriöitä toisille samaan virtapiiriin kytketyille laitteille. Tässä tapauksessa on tehtävä asiaankuuluvat toimenpiteet (esim. tehtävä liitäntä toiseen virtapiiriin, käytettävä laitetta alhaisemman impedanssin virtapiirissä). Työskentely: Laitteen ollessa käynnissä kasvoja tai muita kehon osia ei saa pitää syöttötorven päällä tai poistoaukon edessä. Pidä pääsi ja kehosi aina riittävän etäällä täyttöaukosta. Älä koskaan työnnä käsiä, muita kehon osia tai vaatteita syöttötorveen tai poistokanavaan. Silmiin, kasvoihin, sormiin tai käsiin voi tulla vakavia vammoja. Säilytä koko ajan tasapainosi ja tukeva seisonta-asento. Älä kurottele eteenpäin. Roiskesuojalle ei saa tehdä muutoksia käytön aikana (poistaa, nostaa pystyyn, jättää puristuksiin, vioittaa jne.). Laitetta täyttäessään käyttäjän tulee seistä ilmoitetulla työskentelyalueella. Pysyttele koko käytön ajan työskentelyalueella poissa poistoaukon luota. (Ö 8.4) Loukkaantumisvaara! Käytön aikana silputtavaa materiaalia voi sinkoutua takaisin ylös. Käytä siksi aina suojalaseja ja pidä kasvot etäällä täyttöaukosta. Älä koskaan kallista laitetta poltto- tai sähkömoottorin käydessä. Jos laite kaatuu käytön aikana, pysäytä sähkömoottori välittömästi ja vedä verkkopistoke irti. Varmista, että silppu ei keräänny poistoaukkoon, koska tämä huonontaa silppuamistulosta tai voi aiheuttaa silputtavan materiaalin kimmahtamisen takaisin syöttötorvesta. Puutarhasilppuria täytettäessä on varottava, ettei siihen pääse metalliosia, kiviä, muovia, lasia tai muita vieraita esineitä, koska ne voivat aiheuttaa vaurioita ja kimmahtaa takaisin syöttötorvesta. Poista mahdolliset tukkeutumat. Syötettäessä oksia puutarhasilppuriin on vaara, että ne kimmahtavat takaisin. Käytä käsineitä! Huomaa, että terät pyörivät vielä muutaman sekunnin moottorin sammuttamisen jälkeen. Pysäytä sähkömoottori, vedä verkkojohto irti ja odota, kunnes kaikki pyörivät osat ovat pysähtyneet, – ennen kuin poistut laitteen luota tai kun laite jää ilman valvontaa – ennen kuin siirrät, nostat, kannat, kallistat, työnnät tai vedät laitetta – ennen kuin avaat kiinnitysruuvit tai avaat laitteen – ennen kuin kuljetat laitetta – ennen kuin korjaat jumiutumia tai poistat tukoksia leikkuuyksiköstä, syöttötorvesta tai poistokanavasta – ennen kuin työskentelet terälautasen parissa – ennen kuin laite tarkastetaan tai puhdistetaan tai sille tehdään muita töitä. Jos leikkuukoneistoon pääsee vieraita esineitä, laitteesta kuuluu outoa ääntä tai se tärisee epätavallisen paljon, sammuta sähkömoottori heti ja anna laitteen pyöriä pysähdyksiin. Vedä verkkopistoke irti, irrota syöttötorvi ja toimi seuraavasti: Loukkaantumisvaara! Älä työnnä käsiä tai jalkoja pyörivien osien päälle tai alle tai muuten niiden läheisyyteen.201 DEENFRNLITESPTNOSVDAPLSLSKHU FI 0478 201 9913 D - FI – Tarkasta laitteen, varsinkin leikkuuyksikön (terien, terälautasen, teräkiinnityksen, teräruuvin ja kiristysrenkaan), vauriot ja teetä tarvittavat korjaukset ammattilaisella ennen kuin käynnistät laitteen uudelleen ja aloitat työt. – Tarkasta leikkuuyksikön kaikkien osien tiukkuus ja kiristä ruuvit tarvittaessa (noudata kiristystiukkuuksia). – Vaihdata tai korjauta vialliset osat ammattilaisella vastaavanlaatuisia osia käyttäen.

4.7 Huolto ja korjaukset

Aseta laite tukevalle ja tasaiselle alustalle, sammuta sähkömoottori ja vedä verkkopistoke irti ennen puhdistus-, korjaus- ja muiden huoltotöiden aloittamista ja ennen kuin tarkastat, onko liitäntäjohto päässyt kiertymään terän ympärille tai vaurioitunut. Anna laitteen jäähtyä ennen huoltotöitä noin 5 minuutin ajan. Ota ennen leikkuukoneiston huoltoa huomioon, että leikkuukoneisto saattaa lukkolaitteesta huolimatta pyöriä edelleen, vaikka virransyöttö on katkaistu. Verkkoliitäntäjohdon saa korjata tai vaihtaa vain valtuutettu sähköalan ammattilainen. Puhdistus: Puhdista koko laite huolellisesti töiden jälkeen. (Ö 11.1) Älä koskaan käytä painepesuria äläkä pese laitetta juoksevalla vedellä (esim. kasteluletkulla). Älä käytä syövyttäviä puhdistusaineita. Tällaiset puhdistusaineet voivat vioittaa muoveja ja metalleja ja heikentää siten STIHL-laitteesi turvallista toimintaa. Huoltotyöt: Suorita vain sellaisia huoltotöitä, jotka on kuvattu näissä käyttöohjeissa – kaikki muut työt saa suorittaa vain ammattiliike. Jos tarvitset lisätietoja tai apuvälineitä, käänny aina ammattiliikkeen puoleen. STIHL suosittelee teettämään huoltotyöt ja korjaukset vain STIHL-ammattiliikkeessä. STIHL-ammattiliikkeissä saat aina ammattitaitoisen ja asiantuntevan palvelun. Käytä vain laadukkaita työkaluja, tarvikkeita ja oheislaitteita, jotka STIHL on hyväksynyt tälle laitteelle tai teknisesti vastaavia osia. Muuten seurauksena voi olla laitteen vaurioituminen ja tapaturma. Epävarmoissa tapauksissa käänny ammattiliikkeen puoleen. Alkuperäiset STIHL-työkalut, -tarvikkeet ja -varaosat soveltuvat ominaisuuksiltaan parhaiten laitteeseen ja käyttäjän vaatimuksiin. Alkuperäiset STIHL- varaosat tunnistaa STIHL- varaosanumerosta, STIHL-logosta ja mahdollisesta STIHL- varaosamerkinnästä. Pienikokoisiin osiin voi olla merkitty ainoastaan STIHL- varaosamerkintä. Pidä varoitus- ja ohjetarrat puhtaina ja luettavina. STIHL-jälleenmyyjä voi vaihtaa vioittuneiden tai kadonneiden tarrojen tilalle uudet alkuperäistarrat. Jos laitteeseen vaihdetaan uusia osia, varmista, että uudessa osassa on samanlainen tarra. Käytä leikkuuyksikköä käsitellessäsi aina paksuja työkäsineitä ja noudata erityistä varovaisuutta. Varmista, että kaikki mutterit, pultit ja ruuvit, erityisesti leikkuuyksikön kaikki ruuvit, on kiristetty tiukalle, jotta laite on aina käyttöturvallinen. Tarkasta koko laitteen kuluneisuus ja vauriot säännöllisesti, etenkin ennen laitteen pitempiaikaista varastointia (talvisäilytystä). Vaihda kuluneet tai vialliset osat turvallisuussyistä välittömästi, jotta laite on aina käyttöturvallinen. Jos rakenneosia tai turvalaitteita on pitänyt irrottaa huoltotöitä varten, ne on kiinnitettävä välittömästi ja määräysten mukaisesti takaisin paikoilleen.

4.8 Pitkäaikaissäilytys

Anna laitteen jäähtyä n. 5 minuutin ajan, ennen kuin jätät laitteen suljettuun tilaan. Suojaa laite asiattomalta käytöltä (esimerkiksi lapset). Puhdista laite ennen säilytystä huolellisesti (esimerkiksi talvisäilytys). Varastoi laite käyttökuntoisena. Säilytä laitetta tasaisella alustalla niin, että se ei lähde vahingossa liikkeelle. Varastoi puutarhasilppuri vain syöttötorvi kiinnitettynä. Paljaat terät voivat aiheuttaa vammoja!

Jätteet voivat olla haitallisia ihmisille, eläimille tai ympäristölle, ja siksi ne täytyy hävittää asianmukaisesti. Saat tietoa jätteiden asianmukaisesta hävittämisestä kierrätyskeskuksista tai ammattiliikkeestä. STIHL suosittelee STIHLin ammattiliikettä.0478 201 9913 D - FI

Huolehdi siitä, että loppuun palvellut laite hävitetään asianmukaisesti. Varmista ennen laitteen hävittämistä, että se on toimintakelvoton. Onnettomuuksien estämiseksi poista tätä varten verkkojohto tai sähkömoottoriin johtava liitäntäjohto.

7.1 Pyöräakselin ja pyörien

asennus ● Asenna pyöräakseli (C), pyörävasteet (D), ruuvit (E) ja kuusiomutterit (F) pyöräjalustaan (B) ja ruuvaa ne kiinni yhdistelmäavaimella (V) (4 - 6Nm). ● Työnnä pyörät (I) paikallaan olevan pyöräakselin päälle. ● Työnnä pikakiinnittimet (H) kupera puoli ulospäin pyöräakselille.

5. Kuvasymbolien selitykset

Huomio! Lue käyttöopas ennen käyttöönottoa. Loukkaantumisvaara! Pidä sivulliset poissa vaara- alueelta. Loukkaantumisvaara! Pyörivät terät! Älä vie käsiä tai jalkateriä silppurin aukkojen lähellä, kun laite on toiminnassa. Loukkaantumisvaara! Sammuta sähkömoottori ja vedä verkkojohto irti lait- teesta, ennen kuin käsittelet leikkuukoneistoa, suoritat huolto- ja puhdistustöitä, tar- kastat, onko liitäntäjohto kiertynyt terän ympärille tai vaurioitunut, ja poistut lait- teen luota. Käytä kuulosuojaimia! Käytä suojalaseja! Käytä työkäsineitä! Loukkaantumisvaara! Laitteen päällä ei saa seistä. Loukkaantumisvaara! Älä koskaan työnnä käsiä, muita kehon osia tai vaat- teita syöttötorveen tai poistokanavaan.

Kohta Nimike Kpl A Peruslaite ja syöttötorven alaosa

B Pyöräjalusta 1 C Pyöräakseli 1 D Pyöränvaste 2 E Ruuvi M6 x 55 2 F Kuusiomutteri 2

H Pikakiinnitin 2 I Pyörä 2 J Pölykapseli 2 K Neliömutteri 2 L Aluslevy Ø 17 mm 4 M Ruuvi M6 x 50 2 N Poistoluukku 1 O Poistoaukon jatke 1 P Lista 1 Q Pultti 2 R Torx-ruuvi P5 x 20 3 S Syöttötorven yläosa 1 T Lukkoruuvi 4 U Torx-ruuvi P5 x 10 2 V Yhdistelmäavain 1 x Käyttöopas 1

7. Laitteen valmistelu

käyttöä varten Työnnä pikakiinnittimet vain niin pitkälle pyöräakselille, että pyörät pyörivät vielä kevyesti. Pikakiinnittimiä ei voi käyttää irrottamisen jälkeen uudelleen. Kohta Nimike Kpl

7.2 Alustan ja poistokanavan

asennus 1 Poistoaukon jatkeen kiinnitys ● Aseta peruslaite (A) kuvan mukaisesti noin 15 - 20 cm korkean puupalikan päälle. ● Kiinnitä poistoaukon jatke (O) haoistaan (1) takaa peruslaitteen (A) aukkoihin (2) ja käännä alaspäin niin, että peruslaitteen etuosa menee tarkasti poistoaukon jatkeen aukkoon. ● Kierrä ruuvit (U) kiinni hakojen (1) holveihin (1 - 2Nm). 2 Alustan asennus ● Aseta neliömutterit (K) ja aluslevyt (L) peruslaitteessa (3) oleviin asiaankuuluviin loviin. ● Työnnä alusta ja pyöräjalustat (4) vasteeseen asti peruslaitteessa (5) oleviin ohjaimiin. ● Työnnä pyöräjalustan taive (6) poistoaukon jatkeessa (7) olevaan loveen. ● Aseta ruuvit (M) aluslevyineen (L) pyöräjalustoissa (8) olevien aukkojen läpi ja kiristä ne yhdistelmäavaimella (V) (4 - 6Nm). 3 Listan asennus ● Aseta lista (P) paikalleen ja kierrä ruuvit (R) kiinni (1 - 2Nm). ● Nosta laite pystyyn. 4 Poistoluukun asennus ● Aseta poistoluukku (N) paikalleen ja työnnä pultit (Q) paikalleen (käytä tarvittaessa muovivasaraa). Huolehdi kiinnityksessä siitä, että poistoluukun sisäpuolella vasemmalla ja oikealla puolella olevat rimat (9) ovat tarkasti poistoaukon jatkeen (10) ohjainurassa.

7.3 Poistoluukun avaaminen ja

sulkeminen Poistoluukun avaaminen: ● Avaa silppuamista varten poistoluukku (1) ylöspäin ja anna sulkukorvakkeen lukittua (2) poistoaukon jatkeeseen. Poistoluukun sulkeminen: ● Kuljetusta tai tilaa säästävää säilytystä varten nosta sulkukorvaketta (2) kevyesti ja käännä poistoluukku (1) alas.

7.4 Syöttötorven yläosan

kiinnitys ● Aseta syöttötorven yläosa (S) symboli (1) eteenpäin kiinnitysruuveja (2) kohti syöttötorven alaosan (3) päälle. ● Kierrä ruuvit (T) kiinni kuvan mukaisessa järjestyksessä (1 2 3 4).

8.1 Mitä laitteella voidaan silputa?

– Puutarhasilppurin täyttäminen. (Ö 8.8) GHE 150, GHE 250 S, GHE 260 S: Puiden ja pensaiden leikkuujätteet sekä paksu ja haaroittunut oksa-aines. GHE 250, GHE 260: Orgaaniset kasvijätteet, kuten hedelmä- ja vihannesjätteet, kukkien leikkuujäte, lehdet, myös puiden ja pensaiden leikkuujäte sekä paksu ja haaroittunut oksa-aines.

8.2 Mikä ei sovi käsiteltäväksi?

Puutarhasilppuriin ei saa mennä kiviä, lasia, metalliesineitä eikä muoviosia. Perussääntö: Materiaaleja, jotka eivät sovi kompostoitavaksi, ei saa myöskään käsitellä puutarhasilppurilla.

8.3 Oksien enimmäishalkaisija

Arvot koskevat juuri katkaistuja oksia: Pyöräjalustan taipeen (6) täytyy olla tarkasti poistoaukon jatkeessa (7) olevissa lovissa.

Syöttötorven saa kiinnittää vain ammattiliike erikoistyökaluilla. STIHL suosittelee STIHL- ammattiliikettä. Noudata kuvattua asennusjärjestystä, jottei roiskesuoja lähde luisumaan ruuveja kierrettäessä.

8. Työskentelyohjeita

Puiden ja pensaiden leikkuujäte tulisi silputa tuoreena, koska tuoreen materiaalin silppuaminen on tehokkaampaa kuin kuivan tai märän materiaalin.0478 201 9913 D - FI

Oksien enimmäishalkaisija GHE 150, GHE 250, GHE 250 S: 35 mm; GHE260, GHE260S: 40 mm

8.4 Käyttäjän työskentelyalue

● Käyttäjän pitää turvallisuussyistä seistä koko käytön ajan (sähkö- tai polttomoottorin käydessä) työskentelyalueella (harmaa alue X), jotta hän ei vahingoittuisi takaisinkimmahtavasta materiaalista.

8.5 Laitteen oikea kuormittaminen

Puutarhasilppurin sähkö- tai polttomoottoria saa kuormittaa vain sen verran, että kierrosluku ei pääse olennaisesti laskemaan. Syötä puutarhasilppuriin materiaalia aina jatkuvasti ja tasaisesti. Jos sähkömoottorin kierrosluku alenee puutarhasilppurilla työskennellessä, älä syötä sitä enempää, jotta sähkö- tai polttomoottorin kuormitus vähenee.

8.6 Ylikuormitussuojaus

Laitteeseen asennettu lämpöylikuormitussuojaus kytkee sähkömoottorin automaattisesti pois päältä, jos sähkömoottori ylikuormittuu työskentelyn yhteydessä. Puutarhasilppuri voidaan ottaa taas käyttöön noin 10 minuutin jäähtymisajan jälkeen. Jos ylikuormitussuojaus aktivoituu usein, tämä voi johtua seuraavista syistä: – liitäntäjohto ei ole sopiva (Ö 10.1) – verkon ylikuormitus – laite ylikuormittunut silputtavan materiaalin liiallisen määrän tai tylsien terien takia.

8.7 Jos puutarhasilppurin

leikkuukoneisto jumiutuu Jos puutarhasilppurin leikkuuyksikkö jumiutuu silppuamisen aikana, pysäytä heti sähkömoottori ja vedä verkkojohto irti. Irrota sitten syöttötorvi ja poista häiriön aiheuttaja.

8.8 Puutarhasilppurin

täyttäminen ● Tarkasta työskentelyalue materiaalia syötettäessä. (Ö 8.4) ● Käynnistä puutarhasilppuri. (Ö 10.3) Pehmeä materiaali: ● Syötä orgaaniset kasvijätteet, kuten hedelmä- ja vihannesjätteet, kukkien leikkuujäte, lehdet ja risut täyttöaukkoon (1). Kova materiaali: ● Syötä puiden tai pensaiden leikkuujätteet ja oksa-aines hitaasti täyttöaukkoon (1). Laite vetää kovan materiaalin itsestään sisään. Sammuta sähkömoottori vasta, kun laitteessa ei ole enää silputtavaa materiaalia. Muutoin terälautanen voi jumiutua, kun käynnistät laitteen seuraavan kerran.

Loukkaantumisvaara! Lue huolellisesti kappale "Turvallisuutesi vuoksi" (Ö 4.), erityisesti sen kohta "Työskentelyn aikana" (Ö 4.6), ja huomioi kaikki turvaohjeet, ennen kuin alat syöttämään materiaalia puutarhasilppuriin. Puutarhasilppuria saa täyttää vain yksi henkilö. Loukkaantumisvaara! Älä missään tapauksessa kosketa kädellä täyttöaukkoon!

Pehmeä materiaali, joka on kosteaa tai märkää, tukkii herkemmin laitteen. Täytä silloin puutarhasilppuria hitaasti ja tarkkaile sähkömoottorin kierroslukua. Kierrosluvun ei tulisi laskea materiaalia täytettäessä. Leikkaa paksut ja monihaaraiset oksat etukäteen pienemmäksi oksasaksilla (huomioi suurin sallittu oksien paksuus (Ö 8.3)). Loukkaantumisvaara! Vinokulmainen teräkoneisto voi singota oksa-aineksen takaisin! Kova materiaali täytyy syöttää oikealla tavalla puutarhasilppuriin, jotta oksat eivät pääse kimmahtamaan takaisin ja aiheuttamaan vammoja: Aseta pitkät oksat hiukan viistoon ja ohjaa ne merkin (2) mukaisesti syöttötorven oikeaa seinämää kohti teräkoneistoon saakka. Kuormita sähkömoottoria oikein. (Ö 8.5)205 DEENFRNLITESPTNOSVDAPLSLSKHU FI 0478 201 9913 D - FI

uudelleenkäynnistymisen rajoitin Laite voidaan käynnistää vain kytkimestä; se ei käynnisty pistämällä liitäntäjohto pistorasiaan.

Sähkömoottorin ja silppuriterän saa käynnistää vain, kun syöttötorvi on oikein paikallaan. Jos oikeanpuoleinen kiinnitysruuvi (laitetta edestä katsottaessa) avataan käytön aikana, sähkömoottori sammuu automaattisesti ja teräkoneisto pysähtyy muutaman sekunnin kuluttua.

9.3 Sähkömoottorin pysäytysjarru

Sähkömoottorin pysäytysjarru lyhentää moottorin sammuttamisesta terien pysähtymiseen kuluvan ajan muutamaan sekuntiin.

Puutarhasilppurissa on suojakannet syöttö- ja poistoalueella. Niihin kuuluvat koko syöttötorvi, syöttötorven yläosa ja roiskesuoja, poistoaukon jatke ja poistoluukku. Suojakannet takaavat silputessa turvallisen etäisyyden silppuriteriin.

10.1 Puutarhasilppurin sähköinen

liittäminen Verkkojännitteen tulee vastata käyttöjännitettä (katso tyyppikilpi). Virtajohdon on oltava asianmukaisesti suojattu voimassa olevien kansallisten sähköasennusmääräysten mukaan. (Ö 17.) Virtajohtoina saa käyttää vain sellaisia johtoja, jotka ovat vähintään kumivaippaisten johtojen H07 RN-F DIN/VDE 0282 vahvuisia. Pistokkeiden/pistorasioiden tulee olla roiskevesisuojattuja. Sopimattomat jatkojohdot voivat laskea tehoa ja aiheuttaa vaurioita sähkömoottoriin. Virtajohdon johdinalan on oltava vähintään 3x1,5mm² enintään 25 m pitkällä johdolla tai 3x2,5mm² enintään 50 m pitkällä johdolla. Virtajohtojen pistokkeiden/pistorasioiden tulee olla kumia tai kumipäällysteisiä ja vastata normia DIN/VDE 0620. Tämä laite on tarkoitettu käytettäväksi sähköverkossa, jonka järjestelmäimpedanssi Z max

siirtokohdassa (taloliitäntä) enintään 0,443 ohmia (50 Hz:llä). Käyttäjän tulee varmistaa, että laitetta käytetään vain sähköverkossa, joka täyttää nämä vaatimukset. Tarvittaessa järjestelmäimpedanssia voi tiedustella paikalliselta sähköyhtiöltä.

10.2 Virtajohdon kytkeminen

GHE 150, GHE 250, GHE 250 S: ● Nosta kansi (1) ylös. ● Kytke virtajohdon pistoke. ● Päästä kannesta irti. GHE 260, GHE 260 S: ● Kytke virtajohdon pistoke laitteen 5- napaiseen pistorasiaan.

10.3 Puutarhasilppurin

päällekytkentä ● Kytke virtajohto. (Ö 10.2)

9. Turvalaitteet 10. Laitteen käyttöönotto

Loukkaantumisvaara! Lue luku "Turvallisuutesi vuoksi" ja noudata kaikkia turvaohjeita ennen puutarhasilppurin käyttöönottoa. (Ö 4.) Loukkaantumisvaara! Noudata kaikkia kappaleen "Varoitus – sähköiskuvaara" (Ö 4.2) turvaohjeita. Verkkoliitäntään liittyviä lisätietoja saat sähköasentajalta. Huomioi virtajohdon valinnassa kaikki kappaleen "Puutarhasilppurin sähköinen liittäminen" (Ö 10.1) tiedot. Laitteessa ei saa olla silputtavaa materiaalia, koska se voi sinkoutua käynnistettäessä ulos. Terälautasen lukkolaitteen pitää aina olla vasteeseen asti käännettynä. (Ö 11.)

● Paina kytkimen vihreää painiketta (1) (kuvassa näkyy GHE 150, GHE 250, GHE 250 S). Puutarhasilppuri on käynnissä.

10.4 Puutarhasilppurin

pysäyttäminen ● Paina kytkimen punaista painiketta (1) (kuvassa näkyy GHE 150, GHE 250, GHE 250 S). Puutarhasilppurin sähkömoottori kytkeytyy pois toiminnasta ja jarrutetaan automaattisesti pysähdyksiin.

10.5 Terälautasten pyörimissuunnan

tarkistaminen ● Käynnistä puutarhasilppuri. (Ö 10.3) ● Sammuta puutarhasilppuri. (Ö 10.4) ● Paina roiskesuoja sisään ja katso ylhäältä täyttöaukon kautta terälautasta: Pyörimissuunta on oikein, jos terälautanen pyörii vasempaan (vastapäivään).

pyörimissuunnan muuttaminen Terälautasten pyörimissuuntaa muutetaan pistokkeen vaiheenkääntimen navanvaihdolla. ● Käännä vaiheenkäännintä (1) ruuvitaltalla (U) 180° vasemmalle tai oikealle, kunnes se lukittuu.

● Sijoita puutarhasilppuri tasaiselle ja tukevalle alustalle. ● Pue tukevat käsineet, suojalasit ja kuulosuojaimet. ● Poistoluukku avataan. (Ö 7.3) ● Kytke puutarhasilppurin virtajohto. ● Käynnistä puutarhasilppuri. (Ö 10.3) ● Odota, kunnes puutarhasilppuri on saavuttanut maksimikierrosluvun (joutokäyntinopeus). ● Syötä silputtava aines oikein puutarhasilppuriin. (Ö 8.8) ● Sammuta puutarhasilppuri. (Ö 10.4)

11.1 Laitteen puhdistus

Huoltoväli: Jokaisen käyttökerran jälkeen Puhdista laite perusteellisesti jokaisen käyttökerran jälkeen. Huolellinen hoito ja käsittely suojaa laitetta vaurioilta ja pidentää sen käyttöikää. Sähkömoottorit ovat roiskevesisuojattuja. Suojaa silppuriterät ja silppuamiskammio tavallisilla korroosionestoaineilla (esimerkiksi rapsiöljyllä). Laitteen pitää puhdistettaessa olla aina kuvan osoittamassa asennossa. Sähkömoottorin täytyy saavuttaa maksimikierrosluku (joutokäyntikierrosluku), ennen kuin silputtavaa materiaalia saa laittaa laitteeseen. Loukkaantumisvaara! Kun pysäytät laitteen, älä mene poistoaukon eteen! Pysäytä laite laitteen sivulla seisten. Muista sähkömoottorin sammuttamisen jälkeen, että teräosat pyörivät vielä useita sekunteja ennen pysähtymistä. Sammuta sähkömoottori vasta, kun laitteessa ei ole enää silputtavaa materiaalia. Muutoin terälautanen voi jumiutua, kun käynnistät laitteen seuraavan kerran.

Malleissa GHE 260 ja GHE 260 S on tarkastettava terälautasen pyörimissuunta ennen töiden (materiaalin syötön) aloittamista. Loukkaantumisvaara! Pidä tarkastuksen aikana suojalaseja. Jos terälautasen pyörimissuunta on väärä (oikealle, myötäpäivään), malleissa GHE 260 ja GHE 260 S täytyy muuttaa pyörimissuuntaa.

Loukkaantumisvaara! Ennen laitteen huolto- tai korjaustöitä lue huolellisesti luku "Turvallisuutesi vuoksi" (Ö 4.), ja varsinkin kohta "Huolto ja korjaukset" (Ö 4.7), ja noudata tarkasti kaikkia turvaohjeita. Vedä verkkopistoke irti ennen huoltotöiden aloittamista.

DEENFRNLITESPTNOSVDAPLSLSKHU FI 0478 201 9913 D - FI ● Irrota syöttötorvi. (Ö 11.3) Poista epäpuhtaudet sähkömoottorin rungossa olevasta jäähdytysilman ohjaimesta (imuaukko) sähkömoottorin riittävän jäähdytyksen takaamiseksi. Älä suuntaa vesisuihkua sähkö- tai polttomoottorin osiin, tiivisteisiin, laakerikohtiin tai sähköosiin (esimerkiksi kytkimiin). Se voisi aiheuttaa kalliita korjauksia. Jos lika ja tarttuneet jäänteet eivät irtoa harjalla, kostealla liinalla tai puutikulla, STIHL suosittelee erikoispuhdistusaineen (esimerkiksi STIHLin erikoispuhdistusaineen) käyttöä. Älä käytä syövyttäviä puhdistusaineita. Puhdista terälautaset säännöllisesti.

11.2 Syöttötorven kiinnitys

● Kiinnitä syöttötorvi (1) peruslaitteen (2) kiinnityshakoihin ja kallista sitä eteenpäin. ● Kiristä molemmat kiinnitysruuvit (3) samanaikaisesti.

11.3 Syöttötorven irrotus

● Kierrä kiinnitysruuveja (1) auki, kunnes ne kääntyvät vapaasti. Ne jäävät syöttötorveen. ● Kallista syöttötorvi (2) taakse ja poista se.

11.4 Terälautasen lukitus

● Irrota syöttötorvi. (Ö 11.3) ● Käännä terälautasta (1) niin, että aukko (2) on lukkolaitteen (3) edessä. ● Käännä lukkolaite (3) ylös.

11.5 Teräsarjan irrotus

● Lukitse terälautanen (5). (Ö 11.4) ● Avaa ruuvi (1) yhdistelmäavaimella (V). ● Poista ruuvi (1), lukkolevy (2), kiristysrengas (3), siipiterä (4), siipiterä (6, vain malleissa GHE 250 ja GHE 260) ja terälautanen (5). ● Irrota kääntöterä. (Ö 11.8) ● GHE 250 ja GHE 260: Avaa ruuvit (7) ja irrota ne muttereiden (9) kanssa. Poista repijäterä (8) alakautta.

11.6 Teräsarjan asennus

● Asenna kääntöterä terälautaselle. (Ö 11.8) ● GHE 250 ja GHE 260: Aseta repijäterä (8) terälautasen (5) alapuolelle ja kiristä muttereilla (9) ja ruuveilla (7) (10 Nm). ● Aseta terälautanen (5) runkoon ja lukitse se. (Ö 11.4) ● Asenna siipiterä (6, vain malleissa GHE 250 ja GHE 260), siipiterä (4), kiristysrengas (3) ja lukkolevy (2) ja kiristä ne kiinni ruuvilla (1) (50 Nm). ● Käännä lukkolaite takaisin, jotta terälautanen voi taas pyöriä vapaasti. (Ö 11.4) ● Kiinnitä syöttötorvi. (Ö 11.2)

Huoltoväli: Ennen jokaista käyttökertaa ● Irrota syöttötorvi. (Ö 11.3) ● Lukitse terälautanen. (Ö 11.4) ● Tarkasta terän vauriot (urat tai säröt) ja kuluneisuus ja vaihda tai käännä tarvittaessa. Terien kulumisrajat: 1 Kääntöterä ● Mittaa terien etäisyys (A) reiästä terän reunaan useista kohdista. Vähimmäisetäisyys: A=6mm Kiinnitysruuvit on kiinnitetty häviämättömasti syöttötorveen.

Onnettomuusvaara! Käytä töiden aikana aina käsineitä. Älä koskaan kosketa teriä, ennen kuin ne ovat kokonaan pysähtyneet. Noudata ehdottomasti asennusjärjestystä ja ilmoitettuja kiristystiukkuuksia.

Onnettomuusvaara! Käytä töiden aikana aina tiiviitä käsineitä. Terät pitää kääntää tai vaihtaa ennen kuin ne saavuttavat ilmoitetut kulumisrajat. STIHL suosittelee STIHL-ammattiliikettä. 180478 201 9913 D - FI

2 Siipiterä ● Mittaa terän leveys (B) siipiterän ylöstaivutetusta reunasta. Terän minimileveys: B=15mm 3 Siipiterä (GHE 250, GHE 260) ● Mittaa terän leveys (C) siipiterän ylöstaivutetusta reunasta. Terän minimileveys: C=19mm 4 Repijäterä (GHE 250, GHE 260) ● Mittaa terän leveys (D) repijäterän ylöstaivutetusta reunasta. Terän minimileveys: D=13mm

11.8 Terän kääntäminen

● Irrota teräsarja. (Ö 11.5) ● Avaa ruuvit (1) ja irrota ne muttereiden (2) kanssa. ● Ota terä (3) yläkautta pois. ● Puhdista terälautanen. ● Käännä terä (3) ja aseta terävä särmä vapaana terälautaselle. Laita reiät kohdakkain. ● Työnnä ruuvit (1) reikien läpi ja kierrä mutterit (2) kiinni. Kiristä mutterit (2) 10 Nm:n tiukkuuteen. ● Asenna teräsarja. (Ö 11.6) Terän teroitus: Tylsät terät täytyy teroittaa molemmin puolin ennen työn jatkamista. Laitteen optimaalisen toiminnan varmistamiseksi terät saa teroittaa vain ammattilainen. STIHL suosittelee STIHL- ammattiliikettä. ● Irrota terät teroitusta varten. ● Jäähdytä terät teroitettaessa esimerkiksi vedellä. Terä ei saa sinistyä, koska muutoin sen leikkuukestävyys vähenee. ● Teroita terä tasaisesti epätasapainon aiheuttaman tärinän välttämiseksi. ● Tarkasta terät ennen asennusta vaurioiden varalta: Terät täytyy vaihtaa uusiin, jos niissä näkyy lovia tai halkeamia, tai niiden kulumisrajat on saavutettu. ● Teroita terät 30°:n teroituskulmalla. ● Teroita terät särmää vasten. ● Poista teroituksessa syntynyt jäyste teräsärmästä tarvittaessa hienohiekkapaperilla. ● Huomioi teriä asennettaessa Terän kääntäminen -luvussa mainitut kiristystiukkuudet.

11.9 Sähkömoottori ja pyörät

Sähkömoottori ei kaipaa huoltoa. Pyörien laakerit eivät vaadi huoltoa.

11.10 Varastointi ja talvisäilytys

Säilytä puutarhasilppuria kuivassa, suljetussa ja pölyttömässä tilassa. Varmista, että lapset eivät pääse laitteeseen käsiksi. Säilytä puutarhasilppuria vain käyttövarmassa tilassa ja oksien syöttötorvi sisäänkäännettynä. Huolehdi seuraavista kohteista ennen puutarhasilppurin pitempää varastointia (talvisäilytys): ● Puhdista huolellisesti kaikki laitteen ulkopuoliset osat. ● Öljyä tai rasvaa hyvin kaikki liikkuvat osat.

12.1 Puutarhasilppurin

vetäminen tai työntäminen ● Tartu puutarhasilppuriin syöttötorven yläosasta (1) ja kallista taaksepäin. ● Puutarhasilppuria voidaan vetää tai työntää hitaasti (kävelyvauhtia).

12.2 Puutarhasilppurin

nostaminen tai kantaminen Tylsiä kääntöteriä voidaan käyttää kerran. Käännä aina molemmat terät!

Loukkaantumisvaara! Lue ennen kuljetusta luku "Turvallisuutesi vuoksi" ja huomioi etenkin kappaleen ”Laitteen kuljetus” ohjeet. (Ö 4.4) Laitteen nostamiseen ja kantamiseen tarvitaan aina kaksi henkilöä. Käytä sopivia suojavaatteita, jotka peittävät käsivarsien alaosat ja ylävartalon kokonaan.

DEENFRNLITESPTNOSVDAPLSLSKHU FI 0478 201 9913 D - FI ● 1. henkilö: Tartu puutarhasilppuriin syöttötorven yläosan (1) kahvoista. ● 2. henkilö: Tartu puutarhasilppuriin poistoaukon jatkeen (2) listasta. ● Nostakaa puutarhasilppuri samanaikaisesti.

12.3 Puutarhasilppurin

kuljettaminen kuljetuslavalla ● Varmista sopivilla kiinnitysvälineillä, että laite ei pääse luistamaan. Kiinnitä vaijerit tai hihnat pyöräjalustaan (1) tai syöttötorveen (2). Tärkeitä huolto- ja hoito-ohjeita Sähkökäyttöinen puutarhasilppuri (STIHL GHE) STIHL ei vastaa sellaisista esine- ja henkilövahingoista, jotka ovat aiheutuneet käyttöohjekirjassa annettujen ohjeiden (erityisesti turvallisuutta, käyttöä ja huoltoa koskevat ohjeet) laiminlyönnistä tai hyväksymättömien lisä- tai vaihto-osien käytöstä. Noudata ehdottomasti seuraavia ohjeita STIHL-laitteen vaurioiden ja liiallisen kulumisen välttämiseksi:

STIHL-laitteen jotkut osat altistuvat luonnolliselle kulumiselle myös ohjeenmukaisessa käytössä, ja ne on vaihdettava ajoissa käyttötavan ja -ajan mukaan. Näitä osia ovat mm. –Terä – Terälautanen

2. Tämän käyttöoppaan noudattaminen

STIHL-laitetta tulee käyttää, huoltaa ja säilyttää tarkoin tätä käyttöopasta noudattaen. Käyttäjä on itse vastuussa kaikista vaurioista, jotka aiheutuvat turvallisuus-, käyttö- ja huolto-ohjeiden laiminlyönnistä. Tämä koskee erityisesti seuraavia kohtia: – riittämättömästi mitoitettu virtajohto (läpimitta) – väärä sähköliitäntä (jännite) – tuotteeseen ilman STIHLin hyväksyntää tehdyt muutokset – työkalujen ja tarvikkeiden käyttö, jotka eivät ole laitteelle hyväksyttyjä, sopivia tai jotka ovat laadultaan heikkoja – tuotteen määräystenvastainen käyttö – tuotteen käyttö urheilutilaisuuksissa tai kilpailuissa – tuotteen viallisten rakenneosien jatketun käytön aiheuttamat seurausvauriot.

Kaikki luvussa "Huolto" selostetut työt tulee suorittaa säännöllisesti. Huoltotyöt, joita käyttäjä ei voi itse suorittaa, tulee jättää ammattiliikkeen tehtäväksi. STIHL suosittelee teettämään huoltotyöt ja korjaukset vain STIHL-ammattiliikkeessä. STIHL-ammattiliikkeissä saat aina ammattitaitoisen ja asiantuntevan palvelun. Näiden töiden laiminlyönti voi aiheuttaa vaurioita, joista käyttäjä on itse vastuussa. Näitä ovat esimerkiksi – sähkömoottorin vauriot, jotka johtuvat jäähdytysilmakanavan (imuaukkojen, jäähdytysripojen, tuuletinpyörän) puutteellisesta puhdistuksesta – epäasianmukaisesta säilytyksestä johtuvat korroosio- tai muut seurannaisvauriot – heikkolaatuisten varaosien käytöstä aiheutuneet laitevauriot – liian myöhään tai puutteellisesti suoritetusta huollosta johtuvat vauriot tai vauriot, jotka johtuvat huolto- tai korjaustöistä, joita ei ole suoritettu ammattiliikkeiden korjaamoissa. Kääntöterä:

Terälautanen täydellinen:

GHE 250, GHE 260 Terälautanen täydellinen:

Silppu ei kuulu jätteiden joukkoon, vaan se tulee kompostoida.

13. Kulumisen minimointi ja

15. Ympäristönsuojelu0478 201 9913 D - FI

Pakkaukset, laite ja lisävarusteet on valmistettu kierrätettävistä materiaaleista ja ne tulee hävittää vastaavasti. Materiaalijätteiden lajittelu säästää ympäristöä ja edistää kierrätettävien aineiden uudelleenkäyttöä. Tästä syystä loppuun käytetty laite tulee toimittaa kierrätyskeskukseen.

vaatimustenmukaisuusvakuutus Puutarhasilppuri STIHL GHE 150.0, GHE 250.0, GHE 250.0 S, GHE 260.0, GHE 260.0 S STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Itävalta vakuuttaa yksinomaisena vastuullisena, että kone – Rakenne: Sähkökäyttöinen puutarhasilppuri – Tuotemerkki: STIHL – Tyyppi: GHE 150.0, GHE 250.0, GHE 250.0 S, GHE 260.0, GHE 260.0 S – Teho GHE 150.0, GHE 250.0,

– Sarjatunnus: 6008 täyttää direktiivien 2000/14/EC, 2006/42/EC, 2014/30/EU ja 2011/65/EU asianmukaiset säännökset, ja se on kehitetty ja valmistettu seuraavien valmistuspäivänä voimassa olevien normiversioiden mukaan: EN 50434, EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2 ja EN 61000-3-3 (soveltuvin osin). Mitatun ja taatun äänentehotason mittaamisessa on noudatettu direktiivin 2000/14/EC liitettä V. GHE 150.0 – Mitattu äänentehotaso: 96,9 dB(A) – Taattu äänentehotaso: 99 dB(A) GHE 250.0 – Mitattu äänentehotaso: 100,8 dB(A) – Taattu äänentehotaso: 103 dB(A) GHE 250.0 S – Mitattu äänentehotaso: 96,5 dB(A) – Taattu äänentehotaso: 100 dB(A) GHE 260.0 – Mitattu äänentehotaso: 98,4 dB(A) – Taattu äänentehotaso: 102 dB(A) GHE 260.0 S – Mitattu äänentehotaso: 97,7 dB(A) – Taattu äänentehotaso: 101 dB(A) Teknisiä asiakirjoja säilytetään STIHL Tirol GmbH:ssä. Valmistusvuosi ja sarjanumero on merkitty puutarhasilppurin tyyppikilpeen. Langkampfen, 02.06.2021 STIHL Tirol GmbH psta Matthias Fleischer, tutkimus- ja tuotekehitysjohtaja psta Sven Zimmermann, laatujohtaja

16. Vaatimustenmukaisuusv

REACH on EY-asetus kemikaalien rekisteröinnistä, arvioinnista ja hyväksynnästä. Tietoja REACH-asetuksen (EY) nro 1907/2006 vaatimusten täyttämisestä on osoitteessa www.stihl.com/reach Häiriö: Sähkömoottori ei käynnisty. Mahdollinen syy: – Sähkömoottorin suojaus on aktivoitunut. Suojausluokka I Suojauslaji roiskevesisuo- jattu (IP X4) Toimintatapa P40 kuormitusaika 40 s tyhjäkäynti- aika 60 s GHE 150.0: Mittaus direktiivin 2000/14/EC / S.I. 2001/1701 mukaan: Taattu äänenteho- taso L WAd 99 dB(A) Epävarmuus K

:2,4dB(A) Mittaus standardin EN 50434 mukaan: Äänenpainetaso työ- pisteessä L

89 dB(A) Epävarmuus K

2 dB(A) Ruuvien kiristystiukkuudet: terälautanen 50 Nm Kääntöterä 10 Nm Paino 26 kg P/L/K 95/48/114 cm GHE 250.0/GHE 250.0 S: Mittaus direktiivin 2000/14/EC / S.I. 2001/1701 mukaan: Taattu äänenteho- taso L WAd 103/100 dB(A) GHE 250.0: Epävar- muus K

3,3 dB(A) Mittaus standardin EN 50434 mukaan: GHE 150.0/GHE 250.0/GHE 250.0 S: Äänenpainetaso työ- pisteessä L

3dB(A) Ruuvien kiristystiukkuudet: terälautanen 50 Nm Kääntöterä 10 Nm Repijäterä

Verkkosulake 10 A Taajuus 50 Hz Suojausluokka I Suojauslaji roiskevesisuo- jattu (IP X4) Toimintatapa P40 kuormitusaika 40 s tyhjäkäynti- aika 60 s Mittaus direktiivin 2000/14/EC / S.I. 2001/1701 mukaan: Taattu äänenteho- taso L WAd 102/101 dB(A) GHE 260.0: Epävar- muus K

3,3 dB(A) GHE 250.0/GHE 250.0 S: Mittaus standardin EN 50434 mukaan: Äänenpainetaso työ- pisteessä L

3 dB(A) Ruuvien kiristystiukkuudet: Terälautanen 50 Nm Kääntöterä 10 Nm Repijäterä

Jos verkkosulake on alle 16 A:n suu- ruinen, se voi laueta toistuvasti laitteen käynnistyksen tai voimak- kaan kuormituksen yhteydessä.

# Käänny tarvittaessa ammattiliikkeen puoleen. STIHL suosittelee STIHL- liikettä.

– Verkkojännitettä ei ole. – Liitäntäjohto, pistoke, pistorasia tai kytkin on viallinen. – Syöttötorvi ei ole suljettu ohjeiden mukaisesti – turvakatkaisin toiminnassa (moottorin pysäytin). – Terälautanen on jumiutunut. – Lukkolaitetta ei ole työnnetty takaisin. Korjaus: – Anna laitteen jäähtyä. (Ö 8.6) – Tarkista verkkojohto ja sulake. # (Ö 10.1) – Tarkasta tai vaihda johto, pistoke, pistorasia tai kytkin (sähkömies). # (Ö 10.1) – Kiinnitä ja ruuvaa syöttötorvi ohjeen mukaisesti paikalleen. (Ö 11.2) – Irrota syöttötorvi ja poista silppujäämät rungosta (Huomio: vedä verkkojohto irti). (Ö 11.3) – Työnnä lukkolaite takaisin. (Ö 11.4) Häiriö: Silppuamisteho on laskenut. Mahdollinen syy: –Tylsät terät Korjaus: – Käännä, teroita tai vaihda terät. # (Ö 11.7) Häiriö: Laite ei vedä silputtavaa materiaalia sisään. Mahdollinen syy: – GHE 260: Terälautanen pyörii väärään suuntaan Korjaus: – GHE 260: Muuta terälautasen pyörimissuuntaa (Ö 10.6)

19.1 Luovutustodistus

Anna nämä käyttöohjeet huoltotöiden yhteydessä STIHL- ammattiliikkeelle. Ammattiliikkeessä huoltotöiden suorittaminen merkitään kenttiin.

Huolto suoritettu Seuraavan huollon päivämäärä
