| Tuotetyyppi | Sähkökäyttöinen puutarhamurskain |
| Merkki | STIHL |
| Malli | GHE 150 |
| Nimellisteho | 2500 W (2000 W Iso-Britannia/Sveitsi) |
| Nimellisjännite | 230 V~ |
| Taajuus | 50 Hz |
| Nimellisvirta | 11,4 A (9,3 A Iso-Britannia/Sveitsi) |
| Tyhjäkäyntinopeus | 2800 kierr/min |
| Oksien maksimihalkaisija | 35 mm |
| Paino | 26 kg |
| Mitat (p x l x k) | 95 x 48 x 114 cm |
| Taattu äänitehotaso | 99 dB(A) |
| Käyttötapa | P40 (40 s kuormitus, 60 s tyhjäkäynti) |
| Suojausluokka | I |
| IP-luokitus | IP X4 (suojattu roiskevesiltä) |
| Sulakesuojaus | 16 A (10 A Sveitsi) |
| Turvalaitteet | Uudelleenkäynnistyksen esto, syöttösuppilon lukitus, hidastusjarru, suojakuvut |
| Terien huolto | Kääntäminen (kerran) tai teroitus ammattilaisen toimesta |
| Yleiset varaosat | Käännettävä terä (6008 702 0121), siipiterä (6008 702 0300), täydellinen terälevy (6008 700 5120) |
| Virtalähde | Verkkovirta 230 V, liitäntäkaapeli H07 RN-F, poikkipinta-ala väh. 3x1,5 mm² 25 m:n pituudelle |
Usein kysytyt kysymykset - GHE 150 STIHL
Käyttäjien kysymyksiä aiheesta GHE 150 STIHL
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Saha PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi GHE 150 - STIHL ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. GHE 150 merkiltä STIHL.

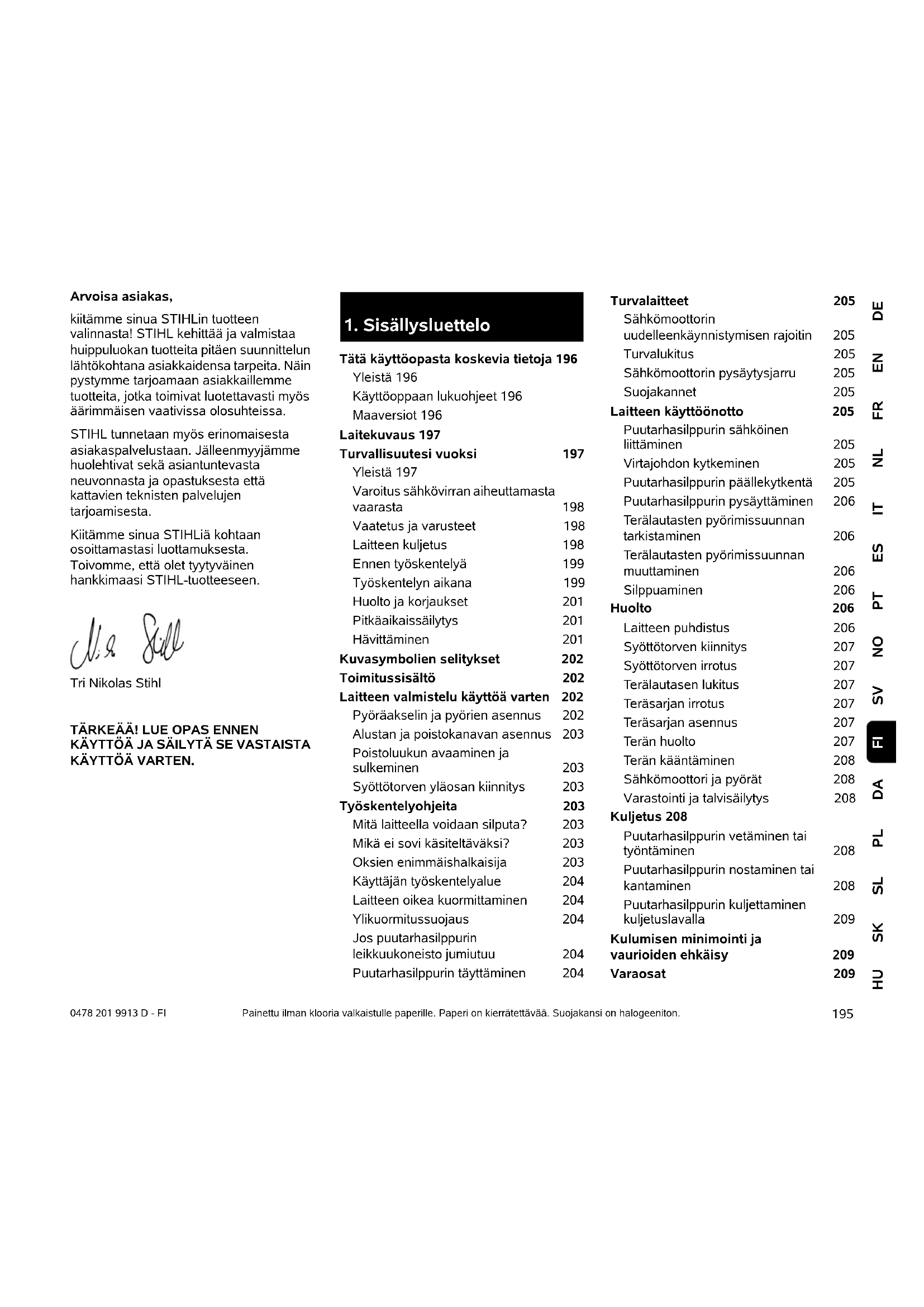

KÄYTTÖOHJE GHE 150 STIHL
kiitämme sinua STIHLin tuotteen valinnasta! STIHL kehittää ja valmistaa huippuluokan tuotteita pitäen suunnittelun lähtökohtana asiakkaidensa tarpeita. Näin pystymme tarjoamaan asiakkaillemme tuotteita, jotka toimivat luotettavasti myös äärimmäisen vaativissa olosuhteissa.
STIHL tunnetaan myös erinomaisesta asiakaspalvelustaan. Jälleenmyyjämme huolehtivat sekä asiantuntevasta neuvonnasta ja opastuksesta että kattavien teknisten palvelujen tarjoamisesta.
Kiitämme sinua STIHLiä kohtaan osoittamastasi luottamuksesta. Toivomme, että olet tyytyväinen hankkimaasi STIHL-tuotteeseen.
Tri Nikolas Stihl
TÄRKEÄÄ! LUE OPAS ENNEN KÄYTTÖÄ JA SÄILYTÄ SE VASTAISTA KÄYTTÖÄ VARTEN.
1. Sisällysluettelo
Tätä käyttöopasta koskevia tietoja 196
Yleistä 196
Käyttöoppaan lukuohjeet 196
Maaversiot 196
Laitekuvaus 197
Turvallisuutesi vuoksi 197
Yleistä 197
Varoitus sähkövirran aiheuttamasta vaarasta 198
Vaatetus ja varusteet 198
Laitteen kuljetus 198
Ennen työskentelyä 199
Työskentelyn aikana 199
Huolto ja korjaukset 201
Pitkäaikaissäilytys 201
Hävittäminen 201
Kuvasymbolien selitykset 202
Toimitussisältö 202
Laitteen valmistelu käyttöä varten 202
Pyöräakselin ja pyörien asennus 202
Alustan ja poistokanavan asennus 203
Poistoluukun avaaminen ja sulkeminen 203
Syöttötorven yläosan kiinnitys 203
Työskentelyohjeita 203
Mitä laitteella voidaan silputa? 203
Mikä ei sovi käsiteltäväksi? 203
Oksien enimmäishalkaisija 203
Käyttäjän työskentelyalue 204
Laitteen oikea kuormittaminen 204
Ylikuormitussuojaus 204
Jos puutarhasilppurin leikkuukoneisto jumiutuu 204
Puutarhasilppurin täyttäminen 204
Turvalaitteet 205
Sähkömoottorin
uudelleenkäynnistymisen rajoitin 205
Turvalukitus 205
Sähkömoottorin pysäytysjarru 205
Suojakannet 205
Laitteen käyttöönotto
Puutarhasilppurin sähköinen liittäminen 205
Virtajohdon kytkeminen 205
Puutarhasilppurin päällekytkentä 205
Puutarhasilppurin pysäyttäminen 206
Terälautasten pyörimissuunnan tarkistaminen 206
Terälautasten pyörimissuunnan muuttaminen 206
Silppuaminen 206
Huolto
Laitteen puhdistus 206
Syöttötorven kiinnitys 207
Syöttötorven irrotus 207
Terälautasen lukitus 207
Teräsarjan irrotus 207
Teräsarjan asennus 207
Terän huolto 207
Terän kääntäminen 208
Sähkömoottori ja pyörät 208
Varastointi ja talvisäilytys 208
Kuljetus 208
Puutarhasilppurin vetäminen tai työntäminen 208
Puutarhasilppurin nostaminen tai kantaminen 208
Puutarhasilppurin kuljettaminen kuljetuslavalla 209
Kulumisen minimointi ja
Ympäristönsuojelu 209
Vaatimustenmukaisuusvakuutus 210
EU-
vaatimustenmukaisuusvakuutus
Puutarhasilppuri STIHL
GHE 150.0, GHE 250.0,
GHE 250.0 S, GHE 260.0,
GHE 260.0 S 210
Tekniset tiedot 210
REACH 211
Vianetsintä 211
Huelto-ohjelma 212
Luovutustodistus 212
Huoltotodistus 212
2. Tätä käyttöopasta koskevia tietoja
2.1 Yleistä
Tämä käyttöopas on EY-direktiivin 2006/42/EC mukainen valmistajan alkuperäiskäyttöopas.
STIHL pyrkii jatkuvasti kehittämään tuotevalikoimaansa ja siksi pidätämme oikeuden toimitussisällön muotoa, tekniikkaa ja varustusta koskeviin muutoksiin.
Tämän vuoksi tässä käyttöoppaassa julkaistujen tietojen ja kuvien pohjalta ei voi esittää mitään vaateita.
Näissä käyttöohjeissa on mahdollisesti kuvattu malleja, joita ei ole saatavilla kaikissa maissa.
Tämä käyttöopas on tekijänoikeudellisesti suojattu. Kaikki oikeudet pidätetään, mukaan lukien oikeus monistamiseen, kääntämiseen ja käsittelyyn sähköisissä järjestelmissä.
2.2 Käyttöoppaan lukuohjeet
Laitteen käsittelyvaiheet on selostettu kuvien ja tekstien avulla.
Kaikki laitteeseen kiinnitetyt kuvasymbolit on selitetty tässä käyttöoppaassa.
Katselusuunta:
Katselusuunta, kun käyttöoppaassa lukee vasen ja oikea:
Käyttäjä seisoo laitteen takana (työasento).
Kappaleviite:
Viittaukset lisätietoja sisältäviin kappaleisiin on merkitty nuolella. Alla on esimerkki viittauksesta kappaleeseen: (⇔ 3.)
Tekstikohtien merkintä:
Erilaiset tekstikohdat on erotettu toisistaan merkitsemällä ne erilaisin luettelomerkein seuraavissa esimerkeissä kuvatulla tavalla.
Käsittelyvaiheet, jotka vaativat käyttäjän toimia:
- Avaa ruuvitaltalla ruuvi (1) ja kytke vipu (2) ...
Yleiset luettelot:
– tuotteen käyttö urheilutapahtumissa tai kilpailuissa
Varoituksia tai lisäohjeita sisältävät tekstit:
Varoituksia tai lisäohjeita sisältävät tekstit on merkitty seuraavassa kuvatuilla symboleilla, jotta ne erottuvat selkeästi muista ohjeista:
Vaara!
Onnettomuusvaara, josta voi aiheutua vakavia henkilövahinkoja. Laitteen käytössä on ehdottomasti noudatettava tai vältettävä tiettyjä toimenpiteitä.
Varoitus!
Henkilövahinkojen vaara. Laitteen käytössä on noudatettava kyseessä olevan kohdan ohjeita henkilövahinkojen välttämiseksi.
Varo!
Pienten vammojen ja esinevahinkojen vaara, joka voidaan välttää ohjeita noudattamalla.
Ohje
Tietoja laitteen oikeasta käyttötavasta ja virheellisen käytön välttämisestä.
Tekstit, joissa on kuvaviittauksia:
Laitteen käyttöä havainnollistavat kuvat ovat käyttöoppaan alussa.
Kamerasymboli toimii linkkinä kuvasivuilla olevien kuvien ja niitä vastaavien tekstikohtien välillä.
2.3 Maaversiot
STIHL toimittaa laitteet toimitusmaan mukaan erilaisilla pistokkeilla ja katkaisimilla varustettuna.
Kuvissa olevissa laitteissa on europistokkeet. Toisenlaisilla pistokkeilla varustetut laitteet liitetään verkkoon vastaavasti.
3. Laitekuvaus
1 Syöttötorven yläosa
2 Syöttötorven alaosa
3 Kiinnitysruuvit
4 Peruslaite
5 Poistokanava
6 Virtakytkin ja pistorasia
7 Pyörät
8 Pyöräjalusta
9 Tyyppikilpi, jossa konenumero
4. Turvallisuutesi vuoksi
4.1 Yleistä
Laitteella työskenneltäessä on ehdottomasti noudatettava näitä turvamääräyksiä.
Lue käyttöohjeet kokonaisuudessaan läpi huolellisesti ennen ensimmäistä käyttöönottoa. Säilytä ohjeet
hyvässä tallessa myöhempää käyttöä varten.
Nämä varotoimenpiteet ovat välttämättömiä oman turvallisuutesi takia, mutta luettelo ei ole täydellinen. Käytä laitetta järkevästi ja vastuullisesti ja muista, että laitteen käyttäjä on vastuussa sivullisille tai heidän omaisuudelleen aiheutetuista vahingoista.
Perehdy laitteen hallintalaitteisiin ja oikeaan käyttöön.
Laitteen käyttö on sallittu vain henkilöille, jotka ovat perehtyneet käyttöohjeisiin ja laitteen käsittelyyn. Ennen ensimmäistä käyttöönottoa käyttäjän tulee perehtyä laitteen käyttöön asianmukaisesti ja käytännössä. Anna myyjän tai asiantuntijan opastaa käyttämään laitetta turvallisesti.
Opastuksessa käyttäjälle tulee kertoa ennen kaikkea, että laitteella työskenneltäessä vaaditaan äärimmäistä huolellisuutta ja keskittymistä.
Vaikka tätä laitetta käytetään ohjeenmukaisesti, jäännösriskejä on silti olemassa.
Tukehtumisvaara!
Pakkausmateriaalilla leikkiminen aiheuttaa lapsille tukehtumisvaaran. Pidä pakkausmateriaali ehdottomasti poissa lasten ulottuvilta.
Anna vain sellaisten henkilöiden käyttää tai lainata laitetta ja sen oheislaitteita, jotka osaavat varmasti käyttää kyseistä mallia ja ovat tottuneet sen käsittelyyn. Käyttöohjeet ovat osa laitetta ja ne täytyy aina antaa mukana.
Varmista, että käyttäjä on fyysisesti, aistimellisesti ja henkisesti kykenevä käyttämään laitetta ja työskentelemään sillä. Ellei käyttäjä ole fyysisesti, aistimellisesti tai henkisesti täysin kykenevä, hän saa työskennellä ruohonleikkurilla vain vastuuhenkilön valvonnassa tai tämän antamien ohjeiden mukaan.
Varmista, että käyttäjä on täysi-ikäinen tai kansallisten määräysten mukaisessa valvotussa ammattikoulutuksessa.
Älä käytä laitetta väsyneenä tai sairaana. Mikäli et ole terve, kysy lääkäriltäsi, voitko käyttää laitetta. Laitteen käyttö on kiellettyä, jos olet nauttinut alkoholia, reaktiokykyä rajoittavia lääkkeitä tai huumaavia aineita.
Laite on tarkoitettu yksityiskäyttöön.
Huomio – onnettomuusvaara!
STIHLin puutarhasilppurit on tarkoitettu oksien ja kasvijätteiden silppuamiseen. Muunlainen käyttö on kielletty ja voi olla vaarallista tai johtaa laitteen vaurioitumiseen.
Puutarhasilppuria ei saa käyttää (luettelo ei ole täydellinen)
- muille materiaaleille (esimerkiksi lasille tai metallille)
– töihin, joita ei ole kuvattu tässä käyttöohjeessa
– elintarvikkeiden valmistukseen (esimerkiksi jään murskaamiseen tai mäskeihin).
Turvallisuussyistä kaikenlainen laitteen muuttaminen on kielletty ja johtaa takuun raukeamiseen. Poikkeuksena tähän on STIHLin hyväksymien lisävarusteiden asianmukainen asennus. Lisätietoja hyväksytyistä lisälaitteista saat STIHLjälleenmyyjiltä.
Etenkin kaikki laitteen poltto- tai sähkömoottorin tehoon tai kierroslukuun tehtävät muutokset ovat kiellettyjä.
Laitteella ei saa kuljettaa esineitä, eläimiä tai henkilöitä, ei varsinkaan lapsia.
Käyttö julkisissa paikoissa, puistoissa, urheilukentillä, kadunvarsilla ja maa- ja metsätalousyrityksissä edellyttää erityistä varovaisuutta.
Päästä laitteesta irti ainoastaan silloin, kun se seisoo tasaisella alustalla eikä voi lähteä itsestään liikkeelle.
4.2 Varoitus sähkövirran aiheuttamasta vaarasta
Huomio! Sähkoiskun vaara!
Verkkojohto, verkkopistoke,
käyttökatkaisin ja liitäntäjohto ovat
sähköturvallisuuden kannalta erityisen tärkeitä. Vaurioituneita johtoja, pistorasioita ja pistokkeita tai määräysten vastaisia liitäntäjohtoja ei saa käyttää sähköiskuvaaran takia.
Tarkasta liitäntäjohto säännöllisesti vaurioiden tai vanhenemisen (haurastumien) varalta.
Laitteen saa ottaa käyttöön vain, kun virtajohto on kelattu auki.
Jos käytät johtokelaa, vedä johto aina ennen käyttöä kokonaan pois kelalta.
Älä koskaan käytä viallista jatkojohtoa. Vaihda viallisten johtojen tilalle uudet äläkä korjaa jatkojohtoja.
Jos verkko- tai jatkojohto vaurioituu käytön aikana, erota se heti verkkovirrasta. Älä koskaan kosketa vaurioitunutta verkko- tai jatkojohtoa.
Laitetta ei saa käyttää, jos johdot ovat vaurioituneet tai kuluneet. Tarkista etenkin verkkoliitäntäjohto vaurioiden ja haurastumisen varalta.
Huolto- ja korjaustoimenpiteitä verkkoliitäntäjohdolle saa suorittaa vain alan ammattilainen.
Sähköiskun vaara!
Älä liitä viallista johtoa sähköverkkoon äläkä kosketa viallista johtoa, ennen kuin se on irrotettu verkosta.
Älä kosketa leikkuuyksiköitä (teriä) ennen kuin laite on erotettu verkosta.
Varmista aina, että käytettävissä verkkojohdoissa on riittävä suojaus.
Älä työskentele sateella tai märässä ympäristössä.
Käytä ainoastaan ulkokäyttöön tarkoitettuja, kosteuseristettyjä jatkojohtoja, jotka sopivat laitteen kanssa käytettäväksi (⇒ 10.1).
Irrota liitäntäjohto pitämällä pistokkeesta ja pistorasiasta kiinni; älä vedä johdoista.
Älä jätä laitetta suojaamattomana sateeseen.
Jos laite liitetään virtalaitteeseen, on muistettava, että virran heilahtelut voivat vioittaa laitetta.
Liitä laite vain virtalähteeseen, joka on suojattu vikavirtakytkimellä, jonka laukaisuvirta on enintään 30 mA.
Lisätietoja saat sähköasentajalta.
4.3 Vaatetus ja varusteet
Käytä aina työn aikana tukevia ja pitäväpohjaisia jalkineita. Älä työskentele paljain jaloin tai alassa.
Käytä tukevia käsineitä työskentelyn aikana ja erityisesti huoltotöissä ja laitetta kuljetettaessa.
Käytä aina työn aikana suojalaseja ja kuulosuojaimia. Käytä niitä koko työskentelyn ajan.
Käytä tarkoituksenmukaisia, ei löysiä vaatteita kun työskentelet laitteella. Esim. työpuku, ei pitkää työtakkia. Älä pidä
kaulaliinaa, solmiota, koruja, riippuvia nauhoja tai muita ulkonevia vaatekappaleita laitteen käytön aikana.
Pitkät hiukset on pidettävä kiinni ja suojassa (liina, päähine) aina, kun laitetta käytetään ja huolletaan.
4.4 Laitteen kuljetus
Työskentele aina käsineitä käyttäen, jotta laitteen teräväreunaiset ja kuumat osat eivät aiheuta vammoja.
Älä siirrä laitetta sähkömoottorin ollessa käynnissä. Pysäytä sähkömoottori, anna terien pysähtyä ja vedä verkkopistoke irti ennen kuljetusta.
Sähkömoottorin tulee olla jäähtynyt laitetta kuljetettaessa.
Kuljeta laitetta vain syöttötorvi ohjeenmukaisesti kiinnitettynä.
Paljaat terät voivat aiheuttaa vammoja!
Etenkin laitetta kallistettaessa on paino huomioitava.
Käytä sopivia apuvälineitä lastaamiseen (lastausramppeja, nostolaitteita).
Varmista laite kuljetusalustalle riittävän vahvoilla kiinnitysvälineillä (hihnoilla, vaijereilla tms.) käyttöoppaassa mainituista kiinnityskohdista. (⇒ 12.)
Vedä tai työnnä laitetta vain kävelyvauhdilla. Sitä ei saa hinata!
Noudata alueellisia määräyksiä laitetta kuljetettaessa, ennen kaikkea niitä, jotka koskevat kuorman turvallisuutta ja esineiden kuljettamista lavoilla.
4.5 Ennen työskentelyä
Varmista, että laitetta käyttävät vain henkilöt, jotka ovat tutustuneet käyttöohjeisiin.
Noudata polttomoottorilla tai sähkömoottorilla varustettujen puutarhalaitteiden käyttöaikoja koskevia yleisiä järjestyssääntöjä.
Vikaantuneet, kuluneet ja vahingoittuneet osat on vaihdettava ennen laitteen käyttöä. Jos laitteessa olevat varoitustarrat ja turvaohjeet ovat kuluneet epäselviksi tai muuten vahingoittuneet, vaihda niiden tilalle uudet. Uusia tarroja ja muita varaosia on saatavana STIHL-ammattilikkeestä.
Tarkasta ennen käyttöönottoa,
– että laite on käyttökuntoinen. Se tarkoittaa, että suojukset ja turvalaitteet ovat paikoillaan ja moitteettomassa kunnossa.
– että sähköliitäntä tehdään ohjeenmukaisesti asennettuun pistorasiaan.
– että liitäntä- ja jatkojohdon, pistokkeiden ja pistorasian eristys on moitteettomassa kunnossa.
– että koko laite (esimerkiksi sähkömoottorin runko, suojalaitteet, kiinnitysosat, terät, teräakseli ja terälautaset) ei ole kulunut tai vioittunut.
– että laitteessa ei ole silputtavaa materiaalia ja että syöttötorvi on tyhjä.
– että kaikki ruuvit, mutterit ja muut kiinnitysosat ovat paikoillaan ja kiristetty. Kiristä löysät ruuvit ja mutterit ennen käyttöönottoa (huomioi kiristystiukkuudet).
Käytä laitetta vain ulkona, ei liian lähellä seinää tai muuta jäykkää esinettä, jotta pienennetään loukkaantumisvaaraa ja esinevahinkojen vaaraa (käyttäjä ei pääse väistämään, lasien rikkoutumisvaara, auton naarmuuntuminen jne.).
Laitteen pitää olla tukevasti paikallaan tasaisella ja lujalla alustalla.
Älä käytä laitetta kivetyllä, soran peittämällä pinnalla, koska ulos tuleva aines voi aiheuttaa vammoja.
Varmista ennen jokaista käyttökertaa, että laite on suljettu ohjeiden mukaisesti. (⇒ 11.2)
Perehdy käyttökatkaisimeen, jotta osaat toimia nopeasti ja oikein hätätapauksissa.
Syöttötorvessa olevan roiskesuojan on peitettävä täyttöaukko ja sen on oltava vahingoittumaton. Vaihda viallinen roiskesuoja.
Loukkaantumisvaara!
Laitteen saa ottaa käyttöön vain sen ollessa ohjeenmukaisesti asennettuna. Jos laitteesta puuttuu osia (esimerkiksi pyöriä), kuvattuja turvavälejä ei voida enää noudattaa. Lisäksi laitteen vakaus heikkenee.
Varmista ennen käyttöönottoa, että laite on ohjeenmukaisessa tilassa!
Ohjeenmukainen tarkoittaa, että laite on täysin koottu. Erityisesti se tarkoittaa, että
– syöttötorven yläosa kiinnitetty alaosaan
– syöttötorvi on asennettu peruslaitteeseen ja molemmat kiinnitysruuvit on kiristetty käsitiukkuuteen
– pyöräjalusta on kokonaan kiinnitetty
– molemmat pyörät on kiinnitetty
- kaikki suojalaitteet (esimerkiksi poistokanava ja roiskesuoja) ovat paikallaan ja kunnossa
– leikkuuyksikko (terälautanen) on kiinnitetty
- kaikki terät on ohjeenmukaisesti kiinnitetty.
Laitteeseen asennettuja kytkentä- ja turvalaitteita ei saa poistaa tai ohittaa.
Tarkasta terälautasen vauriot, muodonmuutokset ja vääntymät silmämääräisesti ja vaihda tarvittaessa.
4.6 Työskentelyn aikana
Älä työskentele milloinkaan, kun lähistöllä on muita, etenkin lapsia tai eläimiä.
Älä työskentele laitteella sateessa tai ukkosella, kun vaarana on salamanisku.
Kostea alusta lisää onnettomuusriskiä (käyttäjä ei saa tukevaa asentoa). Työskentele erityisen varovasti, jotta vältät liukastumisen. Mikäli mahdollista, laitetta ei pidä käyttää kostealla alustalla.
Työskentele vain päivänvalossa tai hyvässä keinovalaistuksessa.
Työskentelyalueen pitää olla koko käytön ajan siisti ja järjestyksessä. Poista riskitekijät kuten kivet, oksat, kaapelit jne., joihin voi kompastua.
Käyttäjä ei saa seisoa laitetta korkeammalla.
Käynnistys:
Siirrä laite ennen käynnistystä tasaiseen paikkaan ja aseta se maahan suoraan. Laite ei saa missään tapauksessa olla makuulla käytön aikana.
Käynnistä laite varovasti ja kohdan "Laitteen käyttöönotto" ohjeiden mukaisesti. (⇒ 10.)
Älä seiso poistoaukon edessä poltto- tai sähkömoottoria käynnistettäessä. Puutarhasilppurissa ei saa olla silputtavaa materiaalia, kun se käynnistetään. Silputtavaa materiaalia voi sinkoutua ulos ja se voi aiheuttaa vammoja.
Laitetta ei saa kallistaa moottoria käynnistettäessä.
Vältä toistuvaa käynnistämistä lyhyen ajan sisällä ja erityisesti käyttökytkimellä "leikkimistä". Sähkömoottori voi ylikuumentua!
Tämän laitteen käynnin aikana tapahtuvat jännitevaihtelut voivat epäedullisissa verkko-olosuhteissa aiheuttaa häiriöitä toisille samaan virtapiiriin kytketyille laitteille.
Tässä tapauksessa on tehtävä asiaankuuluvat toimenpiteet (esim. tehtävä liitäntä toiseen virtapiiriin, käytettävä laitetta alhaisemman impedanssin virtapiirissä).
Työskentely:
Loukkaantumisvaara!
Älä työnnä käsiä tai jalkoja pyörivien osien päälle tai alle tai muuten niiden läheisyyteen.
Laitteen ollessa käynnissä kasvoja tai muita kehon osia ei saa pitää syöttötorven päällä tai poistoaukon edessä. Pidä pääsi ja kehosi aina riittävän etäällä täyttöaukosta.
Älä koskaan työnnä käsiä, muita kehon osia tai vaatteita syöttötorveen tai poistokanavaan. Silmiin,
kasvoihin, sormiin tai käsiin voi tulla vakavia vammoja.
Säilytä koko ajan tasapainosi ja tukeva seisonta-asento. Älä kurottele eteenpäin.
Roiskesuojalle ei saa tehdä muutoksia käytön aikana (poistaa, nostaa pystyyn, jättää puristuksiin, vioittaa jne.).
Laitetta täyttäessään käyttäjän tulee seistä ilmoitetulla työskentelyalueella. Pysyttele koko käytön ajan työskentelyalueella poissa poistoaukon luota. (⇔ 8.4)
Loukkaantumisvaara!
Käytön aikana silputtavaa materiaalia voi sinkoutua takaisin ylös. Käytä siksi aina suojalaseja ja pidä kasvot etäällä täyttöaukosta.
Älä koskaan kallista laitetta poltto- tai sähkömoottorin käydessä.
Jos laite kaatuu käytön aikana, pysäytä sähkömoottori välittömästi ja vedä verkkopistoke irti.
Varmista, että silppu ei keräänny poistoaukoon, koska tämä huonontaa silppuamistulosta tai voi aiheuttaa silputtavan materiaalin kimmahtamisen takaisin syöttötorvesta.
Puutarhasilppuria täytettäessä on varottava, ettei siihen pääse metalliosia, kiviä, muovia, lasia tai muita vieraita esineitä, koska ne voivat aiheuttaa
vaurioita ja kimmahtaa takaisin syöttötorvesta.
Poista mahdolliset tukkeutumat.
Syötettäessä oksia puutarhasilppuriin on vaara, että ne kimmachtavat takaisin. Käytä käsineitä!
Huomaa, että terät pyörivät vielä muutaman sekunnin moottorin sammuttamisen jälkeen.
Pysäytä sähkömoottori, vedä verkkojohto irti ja odota, kunnes kaikki pyörivät osat ovat pysähtyneet,
– ennen kuin poistut laitteen luota tai kun laite jää ilman valvontaa
- ennen kuin siirrät, nostat, kannat, kallistat, työnnät tai vedät laitetta
- ennen kuin avaat kiinnitysruuvit tai
avaat laitteen
- ennen kuin kuljetat laitetta
– ennen kuin korjaat jumiutumia tai poistat tukoksia leikkuuyksiköstä, syöttötorvesta tai poistokanavasta
- ennen kuin työskentelet terälautasen parissa
- ennen kuin laite tarkastetaan tai puhdistetaan tai sille tehdään muita töitä.
Jos leikkuukoneistoon pääsee vieraita esineitä, laitteesta kuuluu outoa ääntä tai se tärisee epätavallisen paljon, sammuta sähkömoottori heti ja anna laitteen pyöriä pysähdyksiin. Vedä verkkopistoke irti, irrota syöttötorvi ja toimi seuraavasti:
– Tarkasta laitteen, varsinkin leikkuuyksikön (terien, terälautasen, teräkiinnityksen, teräruuvin ja kirstysrenkaan), vauriot ja teetä tarvittavat korjaukset ammattilaisella ennen kuin käynnistät laitteen uudelleen ja aloitat työt.
– Tarkasta leikkuuyksikön kaikkien osien tiukkuus ja kiristä ruuvit tarvittaessa (noudata kiristystiukkuuksia).
– Vaihdata tai korjauta vialliset osat ammattilaisella vastaavanlaatuisia osia käyttäen.
4.7 Huolto ja korjaukset
Aseta laite tukevalle ja tasaiselle alustalle, sammuta sähkömoottori ja vedä verkkopistoke irti ennen
puhdistus-, korjaus- ja muiden huoltotöiden aloittamista ja ennen kuin tarkastat, onko liitäntäjohto päässyt kiertymään terän ympärille tai vaurioitunut.
Anna laitteen jäähtyä ennen huoltotöitä noin 5 minuutin ajan.
Ota ennen leikkuukoneiston huoltoa huomioon, että leikkuukoneisto saattaa lukkolaitteesta huolimatta pyöriä edelleen, vaikka virransyöttö on katkaistu.
Verkkoliitäntäjohdon saa korjata tai vaihtaa vain valtuutettu sähköalan ammattilainen.
Puhdistus:
Puhdista koko laite huolellisesti töiden jälkeen. (⇒ 11.1)
Älä koskaan käytä painepesuria äläkä pese laitetta juoksevalla vedellä (esim. kasteluletkulla).
Älä käytä syövyttäviä puhdistusaineita.
Tällaiset puhdistusaineet voivat vioittaa muoveja ja metalleja ja heikentää siten STIHL-laitteesi turvallista toimintaa.
Huoltotyöt:
Suorita vain sellaisia huoltotöitä, jotka on kuvattu näissä käyttöohjeissa – kaikki muut työt saa suorittaa vain ammattiliike. Jos tarvitset lisätietoja tai apuvälineitä, käänny aina ammattiliikkeen puoleen. STIHL suosittelee teettämään huoltotyöt ja korjaukset vain STIHL-ammattiliikkeessä. STIHL-ammattiliikkeissä saat aina ammattitaitoisen ja asiantuntevan palvelun.
Käytä vain laadukkaita työkaluja, tarvikkeita ja oheislaitteita, jotka STIHL on hyväksynyt tälle laitteelle tai teknisesti vastaavia osia. Muuten seurauksena voi olla laitteen vaurioituminen ja tapaturma. Epävarmoissa tapauksissa käänny ammattiliikkeen puoleen.
Alkuperäiset STIHL-työkalut, -tarvikkeet ja -varaosat soveltuvat ominaisuuksiltaan parhaiten laitteeseen ja käyttäjän vaatimuksiin. Alkuperäiset STIHL-varaosat tunnistaa STIHL-varaosanumerosta, STIHL-logosta ja mahdollisesta STIHL-varaosamerkinnästä. Pienikokoiisiin osiin voi olla merkitty ainoastaan STIHL-varaosamerkintä.
Pidä varoitus- ja ohjetarrat puhtaina ja luettavina. STIHL-jälleenmyyjä voi vaihtaa vioittuneiden tai kadonneiden tarrojen tilalle uudet alkuperäistarrat. Jos laitteeseen vaihdetaan uusia osia, varmista, että uudessa osassa on samanlainen tarra.
Käytä leikkuuyksikköä käsitellessäsi aina paksuja työkäsineitä ja noudata erityistä varovaisuutta.
Varmista, että kaikki mutterit, pultit ja ruuvit, erityisesti leikkuuyksikön kaikki ruuvit, on kiristetty tiukalle, jotta laite on aina käyttöturvallinen.
Tarkasta koko laitteen kuluneisuus ja vauriot säännöllisesti, etenkin ennen laitteen pitempiaikaista varastointia (talvisäilytystä). Vaihda kuluneet tai vialliset osat turvallisuussyistä välittömästi, jotta laite on aina käyttöturvallinen.
Jos rakenneosia tai turvalaitteita on pitänyt irrottaa huoltotöitä varten, ne on kiinnitettävä välittömästi ja määräysten mukaisesti takaisin paikoilleen.
4.8 Pitkäaikaissäilytys
Anna laitteen jäähtyä n. 5 minuutin ajan, ennen kuin jätät laitteen suljettuun tilaan.
Suojaa laite asiattomalta käytöltä (esimerkiksi lapset).
Puhdista laite ennen säilytystä huolellisesti (esimerkiksi talvisäilytys).
Varastoi laite käyttökuntoisena.
Säilytä laitetta tasaisella alustalla niin, että se ei lähde vahingossa liikkeelle.
Varastoi puutarhasilppuri vain syöttötorvi kiinnitettynä.
Paljaat terät voivat aiheuttaa vammoja!
4.9 Hävittäminen
Jätteet voivat olla haitallisia ihmisille, eläimille tai ympäristölle, ja siksi ne täytyy hävittää asianmukaisesti.
Saat tietoa jätteiden asianmukaisesta hävittämisestä kierrätyskeskuksista tai ammattiliikkeestä. STIHL suosittelee STIHLin ammattiliikettä.
Huolehdi siitä, että loppuun palvellut laite hävitetään asianmukaisesti. Varmista ennen laitteen hävittämistä, että se on toimintakelvoton. Onnettomuuksien estämiseksi poista tätä varten verkkojohto tai sähkömoottoriin johtava liitäntäjohto.
5. Kuvasymbolien selitykset
Huomio! Lue käyttöopas ennen käyttöönottoa.
Loukkaantumisvaara! Pidä sivulliset poissa vaara- alueelta.
Loukkaantumisvaara! Pyörivät terät! Älä vie käsiä tai jalkateriä silppurin aukkojen lähellä, kun laite on toiminnassa.
Loukkaantumisvaara! Sammuta sähkömoottori ja vedä verkkojohto irti laitteesta, ennen kuin käsittelet leikkuukoneistoa, suoritat huolto- ja puhdistustöitä, tarkastat, onko liitäntäjohto kiertynyt terän ympärille tai vaurioitunut, ja poistut laitteen luota.
Käytä kuulosuojaimia! Käytä suojalaseja! Käytä työkäsineitä!
Loukkaantumisvaara! Laitteen päällä ei saa seistä.
Loukkaantumisvaara! Älä koskaan työnnä käsiä, muita kehon osia tai vaatteita syöttötorveen tai poistokanavaan.
6. Toimitussisältö
Kohta Nimike Kpl
A Peruslaite ja syöttötorven 1 alaosa
B Pyöräjalusta 1
C Pyöräakseli 1
D Pyöränvaste 2
E Ruuvi M6 x 55 2
F Kuusiomutteri 2
Kohta Nimike Kpl
| H Pikakiinnitin 2 | ||
| I | Pyörä | 2 |
| J | Pölykapseli | 2 |
| K | Neliömutteri | 2 |
| L | Aluslevy ∅ 17 mm | 4 |
| M | Ruuvi M6 x 50 | 2 |
| N | Poistoluukku | 1 |
| O | Poistoaukon jatke | 1 |
| P | Lista | 1 |
| Q | Pultti | 2 |
| R | Torx-ruuvi P5 x 20 | 3 |
| S | Syöttötorven yläosa | 1 |
| T | Lukkoruuvi | 4 |
| U | Torx-ruuvi P5 x 10 | 2 |
| V | Yhdistelmääavain | 1 |
| • | Käyttöopas | 1 |
7. Laitteen valmistelu käyttöä varten
7.1 Pyöräakselin ja pyörien asennus
- Asenna pyöräakseli (C), pyörävasteet (D), ruuvit (E) ja kuusiomutterit (F) pyöräjalustaan (B) ja ruuvaa ne kiinni yhdistelmääavaimella (V) (4 - 6 Nm).
- Työnnä pyörät (I) paikallaan olevan pyörääkselin päälle.
Työnnä pikakiinnittimet vain niin pitkälle pyöräakselille, että pyörät pyörivät vielä kevyesti.
Pikakiinnittimiä ei voi käyttää irrottamisen jälkeen uudelleen.
- Työnnä pikakiinnittimet (H) kupera puoli ulospäin pyörääkselille.
• Paina pölykapselit (J) pyöriin.
7.2 Alustan ja poistokanavan asennus
1 Poistoaukon jatkeen kiinnitys
- Aseta peruslaite (A) kuvan mukaisesti noin 15 - 20 cm korkean puupalikan päälle.
- Kiinnitä poistoaukon jatke (O) haoistaan (1) takaa peruslaitteen (A) aukkoihin (2) ja käännä alaspäin niin, että peruslaitteen etuosa menee tarkasti poistoaukon jatkeen aukkoon.
- Kierrä ruuvit (U) kiinni hakojen (1) holveihin (1 - 2 Nm).
2 Alustan asennus
- Aseta neliömutterit (K) ja aluslevyt (L) peruslaitteessa (3) oleviin asiaankuuluviiin loviin.
- Työnnä alusta ja pyöräjalustat (4) vasteeseen asti peruslaitteessa (5) oleviin ohjaimiin.
- Työnnä pyöräjalustan taive (6) poistoaukon jatkeessa (7) olevaan loveen.
- Aseta ruuvit (M) aluslevyineen (L) pyöräjalustoissa (8) olevien aukkojen läpi ja kirstä ne yhdistelmääavaimella (V) (4 - 6 Nm).
3 Listan asennus
Pyöräjalustan taipeen (6) täytyy olla tarkasti poistoaukon jatkeessa (7) olevissa lovissa.
- Aseta lista (P) paikalleen ja kierrä ruuvit (R) kiinni (1 - 2 Nm).
• Nosta laite pystyyn.
4 Poistoluukun asennus
- Aseta poistoluukku (N) paikalleen ja työnnä pultit (Q) paikalleen (käytä tarvittaessa muovivasaraa). Huolehdi kiinnityksessä siitä, että poistoluukun sisäpuolella vasemmalla ja oikealla puolella olevat rimat (9) ovat tarkasti poistoaukon jatkeen (10) ohjainurassa.
7.3 Poistoluukun avaaminen ja sulkeminen
Poistoluukun avaaminen:
- Avaa silppuamista varten poistoluukku (1) ylöspäin ja anna sulkukorvakkeen lukittua (2) poistoaukon jatkeeseen.
Poistoluukun sulkeminen:
- Kuljetusta tai tilaa säästävää säilytystä varten nosta sulkukorvaketta (2) kevyesti ja käännä poistoluukku (1) alas.
7.4 Syöttötorven yläosan kiinnitys
Syöttötorven saa kiinnittää vain ammattiliike erikoistyökaluilla. STIHL suosittelee STIHL-ammattiliikettä.
- Aseta syöttötorven yläosa (S) symboli (1) eteenpäin kiinnitysruuveja (2) kohti syöttötorven alaosan (3) päälle.
Noudata kuvattua asennusjärjestystä, jottei roiskesuoja lähde luisumaan ruuveja kierrettäessä.
- Kierrä ruuvit (T) kiinni kuvan mukaisessa järjestyksessä (1 2 3 4).
8. Työskentelyohjeita
8.1 Mitä laitteella voidaan silputa?
- Puutarhasilppurin täyttäminen. (⇒ 8.8)
GHE 150, GHE 250 S, GHE 260 S:
Puiden ja pensaiden leikkuujätteet sekä paksu ja haaroittunut oksa-aines.
GHE 250, GHE 260:
Orgaaniset kasvijätteet, kuten hedelmä- ja vihannesjätteet, kukkien leikkuujäte, lehdet, myös puiden ja pensaiden leikkuujäte sekä paksu ja haaroittunut oksa-aines.
Puiden ja pensaiden leikkuujäte tulisi silputa tuoreena, koska tuoreen materiaalin silppuaminen on tehokkaampaa kuin kuivan tai märän materiaalin.
8.2 Mikä ei sovi käsiteltäväksi?
Puutarhasilppuriin ei saa mennä kiviä, lasia, metalliesineitä eikä muoviosia.
Perussääntö:
Materiaaleja, jotka eivät sovi kompostoitavaksi, ei saa myöskään käsitellä puutarhasilppurilla.
8.3 Oksien enimmäishalkaisija
Arvot koskevat juuri katkaistuja oksia:
Oksien enimmäishalkaisija
GHE 150, GHE 250, GHE 250 S: 35 mm;
GHE260, GHE260S: 40 mm
8.4 Käyttäjän työskentelyalue
- Käyttäjän pitää turvallisuussyistä seistä koko käytön ajan (sähkö-tai polttomoottorin käydessä) työskentelyalueella (harmaa alue jotta hän ei vahingoittuisi takaisinkimmahtavasta materiaali
8.5 Laitteen oikea kuormittaminen
Puutarhasilppurin sähkö- tai polttomoottoria saa kuormittaa vain sen verran, että kierrosluku ei pääse olennaisesti laskemaan. Syötä puutarhasilppuriin materiaalia aina jatkuvasti ja tasaisesti. Jos sähkömoottorin kierrosluku alenee puutarhasilppurilla työskennellessä, älä syötä sitä enempää, jotta sähkö- tai polttomoottorin kuormitus vähenee.
Sammuta sähkömoottori vasta, kun laitteessa ei ole enää silputtavaa materiaalia. Muutoin terälautanen voi jumiutua, kun käynnistät laitteen seuraavan kerran.
8.6 Ylikuormitussuojaus
Laitteeseen asennettu lämpöylikuormitussuojaus kytkee sähkömoottorin automaattisesti pois päältä, jos sähkömoottori ylikuormittuu työskentelyn yhteydessä.
Puutarhasilppuri voidaan ottaa taas käyttöön noin 10 minuutin jäähtymisajan jälkeen. Jos ylikuormitussuojaus aktivoituu usein, tämä voi johtua seuraavista syistä:
– liitäntäjohto ei ole sopiva (⇒ 10.1)
- verkon ylikuormitus
– laite ylikuormittunut silputtavan materiaalin liiallisen määrän tai tylsien terien takia.
8.7 Jos puutarhasilppurin leikkuukoneisto jumiutuu
Jos puutarhasilppurin leikkuuyksikkö jumiutuu silppuamisen aikana, pysäytä heti sähkömoottori ja vedä verkkojohto irti. Irrota sitten syöttötorvi ja poista häiriön aiheuttaja.
8.8 Puutarhasilppurin täyttäminen
Loukkaantumisvaara!
Lue huolellisesti kappale "Turvallisuutesi vuoksi" (⇔ 4.), erityisesti sen kohta "Työskentelyn aikana" (⇔ 4.6), ja huomioi kaikki turvaohjeet, ennen kuin alat syöttämään materiaalia puutarhasilppuriin. Puutarhasilppuria saa täyttää vain yksi henkilö.
Loukkaantumisvaara!
Älä missään tapauksessa kosketa kädellä täyttöaukkoon!
- Tarkasta työskentelyalue materiaalia syötettäessä. (⇒ 8.4)
- Käynnistä puutarhasilppuri. (⇒ 10.3)
Pehmeä materiaali:
- Syötä orgaaniset kasvijätteet, kuten hedelmä- ja vihannesjätteet, kukkien leikkuujäte, lehdet ja risut täyttöaukkoon (1).
Pehmeä materiaali, joka on kosteaa tai märkää, tukkii herkemmin laitteen. Täytä silloin puutarhasilppuria hitaasti ja tarkkaile sähkömoottorin kierroslukua. Kierrosluvun ei tulisi laskea materiaalia täytettäessä.
Kova materiaali:
Leikkaa paksut ja monihaaraiset oksat etukäteen pienemmäksi oksasaksilla (huomioi suurin sallittu oksien paksuus (⇒ 8.3)).
- Syötä puiden tai pensaiden leikkuujätteet ja oksa-aines hitaasti täyttöaukkoon (1). Laite vetää kovan materiaalin itsestään sisään.
Loukkaantumisvaara! Vinokulmainen teräkoneisto voi singota oksa-aineksen takaisin! Kova materiaali täytyy syöttää oikealla tavalla puutarhasilppuriin, jotta oksat eivät pääse kimmachtamaan takaisin ja aiheuttamaan vammoja:
Aseta pitkät oksat hiukan viistoon ja ohjaa ne merkin (2) mukaisesti syöttötorven oikeaa seinämää kohti teräkoneistoon saakka.
Kuormita sähkömoottoria oikein. (⇒ 8.5)
9. Turvalaitteet 10. Laitteen k
9.1 Sähkömoottorin uudelleenkäynnistymisen rajoitin
Laite voidaan käynnistää vain kytkimestä; se ei käynnisty pistämällä liitäntäjohto pistorasiaan.
9.2 Turvalukitus
Sähkömoottorin ja silppuriterän saa käynnistää vain, kun syöttötorvi on oikein paikallaan. Jos oikeanpuoleinen kiinnitysruuvi (laitetta edestä katsottaessa) avataan käytön aikana, sähkömoottori sammuu automaattisesti ja teräkoneisto pysähtyy muutaman sekunnin kuluttua.
9.3 Sähkömoottorin pysäytysjarru
Sähkömoottorin pysäytysjarru lyhentää moottorin sammuttamisesta terien pysähtymiseen kuluvan ajan muutamaan sekuntiin.
9.4 Suojakannet
Puutarhasilppurissa on suojakannet syöttö- ja poistoalueella. Niihin kuuluvat koko syöttötorvi, syöttötorven yläosa ja roiskesuoja, poistoaukon jatke ja poistoluukku.
Suojakannet takaavat silputessa turvallisen etäisyyden silppuriteriin.
töönotto
Loukkaantumisvaara!
Lue luku "Turvallisuutesi vuoksi" ja noudata kaikkia turvaohjeita ennen puutarhasilppurin käyttöönottoa. (⇒ 4.)
10.1 Puutarhasilppurin sähköinen liittäminen
Loukkaantumisvaara!
Noudata kaikkia kappaleen "Varoitus – sähköiskuvaara" (⇒ 4.2) turvaohjeita.
Verkkojännitteen tulee vastata käyttöjännitettä (katso tyyppikilpi).
Virtajohdon on oltava asianmukaisesti suojattu voimassa olevien kansallisten sähköasennusmääräysten mukaan. (⇒ 17.)
Virtajohtoina saa käyttää vain sellaisia johtoja, jotka ovat vähintään kumivaippaisten johtojen H07 RN-F DIN/VDE 0282 vahvuisia.
Pistokkeiden/pistorasioiden tulee olla roiskevesisuojattuja.
Sopimattomat jatkojohdot voivat laskea tehoa ja aiheuttaa vaurioita sähkömoottoriin.
Virtajohdon johdinalan on oltava vähintään 3 x 1,5 mm² enintään 25 m pitkällä johdolla tai 3 x 2,5 mm² enintään 50 m pitkällä johdolla.
Virtajohtojen pistokkeiden/pistorasioiden tulee olla kumia tai kumipäällysteisiä ja vastata normia DIN/VDE 0620.
Tämä laite on tarkoitettu käytettäväksi sähköverkossa, jonka järjestelmäimpedanssi Z_max on siirtokohdassa (taloliitäntä) enintään
0,443 ohmia (50 Hz:llä).
Käyttäjän tulee varmistaa, että laitetta käytetään vain sähköverkossa, joka täyttää nämä vaatimukset. Tarvittaessa järjestelmäimpedanssia voi tiedustella paikalliselta sähköyhtiöltä.
Verkkoliitäntään liittyviä lisätietoja saat sähköasentajalta.
10.2 Virtajohdon kytkeminen
Huomioi virtajohdon valinnassa kaikki kappaleen "Puutarhasilppurin sähköinen liittäminen" (⇒ 10.1) tiedot.
GHE 150, GHE 250, GHE 250 S:
• Nosta kansi (1) ylös.
• Kytke virtajohdon pistoke.
• Päästä kannesta irti.
GHE 260, GHE 260 S:
- Kytke virtajohdon pistoke laitteen 5-napaiseen pistorasiaan.
10.3 Puutarhasilppurin päällekytkentä
Laitteessa ei saa olla silputtavaa materiaalia, koska se voi sinkoutua käynnistettäessä ulos.
Terälautasen lukkolaitteen pitää aina olla vasteeseen asti käännettynä. (⇒ 11.)
• Kytke virtajohto. (⇒ 10.2)
- Paina kytkimen vihreää painiketta (1) (kuvassa näkyy GHE 150, GHE 250, GHE 250 S).
Puutarhasilppuri on käynnissä.
Sähkömoottorin täytyy saavuttaa maksimikierrosluku (joutokäyntikierrosluku), ennen kuin silputtavaa materiaalia saa laittaa laitteeseen.
10.4 Puutarhasilppurin pysäyttäminen
Loukkaantumisvaara! Kun pysäytät laitteen, älä mene poistoaukon eteen!
Pysäytä laite laitteen sivulla seisten.
Muista sähkömoottorin sammuttamisen jälkeen, että teräosat pyörivät vielä useita sekunteja ennen pysähtymistä.
- Paina kytkimen punaista painiketta (1) (kuvassa näkyy GHE 150, GHE 250, GHE 250 S).
Puutarhasilppurin sähkömoottori kytkeytyy pois toiminnasta ja jarrutetaan automaattisesti pysähdyksiin.
Sammuta sähkömoottori vasta, kun laitteessa ei ole enää silputtavaa materiaalia. Muutoin terälautanen voi jumiutua, kun käynnistät laitteen seuraavan kerran.
10.5 Terälautasten pyörimissuunnan tarkistaminen
Malleissa GHE 260 ja GHE 260 S on tarkastettava terälautasen pyörimissuunta ennen töiden (materiaalin syötön) aloittamista.
Loukkaantumisvaara! Pidä tarkastuksen aikana suojalaseja.
• Käynnistä puutarhasilppuri. (⇒ 10.3)
- Sammuta puutarhasilppuri. (⇒ 10.4)
- Paina roiskesuoja sisään ja katso ylhäältä täyttöaukon kautta terälautasta:
Pyörimissuunta on oikein, jos terälautanen pyörii vasempaan (vastapäivään).
10.6 Terälautasten pyörimissuunnan muuttaminen
Jos terälautasen pyörimissuunta on väärä (oikealle, myötäpäivään), malleissa GHE 260 ja GHE 260 S täytyy muuttaa pyörimissuuntaa.
Terälautasten pyörimissuuntaa muutetaan pistokkeen vaiheenkääntimen navanvaihdolla.
- Käännä vaiheenkäännintä (1) ruuvitaltalla (U) 180° vasemmalle tai oikealle, kunnes se lukittuu.
10.7 Silppuaminen
- Sijoita puutarhasilppuri tasaiselle ja tukevalle alustalle.
- Pue tukevat käsineet, suojalasit ja kuulosuojaimet.
• Poistoluukku avataan. (⇒ 7.3)
• Kytke puutarhasilppurin virtajohto.
• Käynnistä puutarhasilppuri. (⇒ 10.3) - Odota, kunnes puutarhasilppuri on saavuttanut maksimikierrosluvun (joutokäyntinopeus).
- Syötä silputtava aines oikein puutarhasilppuriin. (⇒ 8.8)
• Sammuta puutarhasilppuri. (⇒ 10.4)
11. Huolto
Loukkaantumisvaara! Ennen laitteen huolto- tai korjaustöitä lue huolellisesti luku "Turvallisuutesi vuoksi" (⇒ 4.), ja varsinkin kohta "Huolto ja korjaukset" (⇒ 4.7), ja noudata tarkasti kaikkia turvaohjeita.
Vedä verkkopistoke irti ennen huoltotöiden aloittamista.
11.1 Laitteen puhdistus
Huoltoväli: Jokaisen käyttökerran jälkeen
Puhdista laite perusteellisesti jokaisen käyttökerran jälkeen. Huolellinen hoito ja käsittely suojaa laitetta vaurioilta ja pidentää sen käyttöikää.
Sähkömoottorit ovat roiskevesisuojattuja.
Suojaa silppuriterät ja silppuamiskammio tavallisilla korroosionestoaineilla (esimerkiksi rapsiöljyllä).
Laitteen pitää puhdistettaessa olla aina kuvan osoittamassa asennossa.
- Irrota syöttötorvi. (⇒ 11.3)
Poista epäpuhtaudet sähkömoottorin rungossa olevasta jäähdytysilman ohjaimesta (imuaukko) sähkömoottorin riittävän jäähdytyksen takaamiseksi.
Älä suuntaa vesisuihkua sähkö- tai polttomoottorin osiin, tiivisteisiin, laakerikohtiin tai sähköosiin (esimerkiksi kytkimiin). Se
voisi aiheuttaa kalliita korjauksia.
Jos lika ja tartuneet jäänteet eivät irtoa harjalla, kostealla liinalla tai puutikulla, STIHL suosittelee erikoispuhdistusaineen
(esimerkiksi STIHLin erikoispuhdistusaineen) käyttöä.
Älä käytä syövyttäviä puhdistusaineita.
Puhdista terälautaset säännöllisesti.
11.2 Syöttötorven kiinnitys
Kiinnitysruuvit on kiinnitetty häviämättömasti syöttötorveen.
- Kiinnitä syöttötorvi (1) peruslaitteen (2) kiinnityshakoihin ja kallista sitä eteenpäin.
- Kiristä molemmat kiinnitysruuvit (3) samanaikaisesti.
11.3 Syöttötorven irrotus
- Kierrä kiinnitysruuveja (1) auki, kunnes ne kääntyvät vapaasti. Ne jäävät syöttötorveen.
- Kallista syöttötorvi (2) taakse ja poista se.
11.4 Terälautasen lukitus
Onnettomuusvaara! Käytä töiden aikana aina käsineitä.
Älä koskaan kosketa teriä, ennen kuin ne ovat kokonaan pysähtyneet.
- Irrota syöttötorvi. (⇒ 11.3)
- Käännä terälautasta (1) niin, että aukko (2) on lukkolaitteen (3) edessä.
• Käännä lukkolaite (3) ylös.
11.5 Teräsarjan irrotus
- Lukitse terälautanen (5).
(⇒ 11.4)
• Avaa ruuvi (1) yhdistelmääavaimella (V). - Poista ruuvi (1), lukkolevy (2), kirstysrengas (3), siipiterä (4), siipiterä (6, vain malleissa GHE 250 ja GHE 260) ja terälautanen (5).
- Irrota kääntöterä. (⇒ 11.8)
- GHE 250 ja GHE 260: Avaa ruuvit (7) ja irrota ne muttereiden (9) kanssa. Poista repijäterä (8) alakautta.
11.6 Teräsarjan asennus
Noudata ehdottomasti asennusjärjestystä ja ilmoitettuja kiristystiukkuuksia.
- Asenna kääntöterä terälautaselle. (⇒ 11.8)
Onnettomuusvaara! Käytä töiden aikana aina tiiviitä käsineitä.
- GHE 250 ja GHE 260: Aseta repijäterä (8) terälautasen (5) alapuolelle ja kiristä muttereilla (9) ja ruuveilla (7) (10 Nm).
- Aseta terälautanen (5) runkoon ja lukitse se. (⇒ 11.4)
- Asenna siipiterä (6, vain malleissa GHE 250 ja GHE 260), siipiterä (4), kiristysrengas (3) ja lukkolevy (2) ja kiristä ne kiinni ruuvilla (1) (50 Nm).
- Käännä lukkolaite takaisin, jotta terälautanen voi taas pyöriä vapaasti. (⇒ 11.4)
• Kiinnitä syöttötorvi. (⇒ 11.2)
11.7 Terän huolto
Huoltoväli: Ennen jokaista käyttökertaa
- Irrota syöttötorvi. (⇒ 11.3)
• Lukitse terälautanen. (⇒ 11.4) - Tarkasta terän vauriot (urat tai säröt) ja kuluneisuus ja vaihda tai käännä tarvittaessa.
Terien kulumisrajat:
Terät pitää kääntää tai vaihtaa ennen kuin ne saavuttavat ilmoitetut kulumisrajat. STIHL suosittelee STIHL-ammattiliikettä.
1 Kääntöterä
- Mittaa terien etäisyys (A) reiästä terän reunaan useista kohdista. Vähimmäisetäisyys: A = 6 m m
2 Siipiterä
- Mittaa terän leveys (B) siipiterän ylöstaivutetusta reunasta. Terän minimileveys: B = 15 mm
3 Siipiterä (GHE 250, GHE 260)
- Mittaa terän leveys (C) siipiterän ylöstaivutetusta reunasta. Terän minimileveys: C = 19 mm
4 Repijäterä (GHE 250, GHE 260)
- Mittaa terän leveys (D) repijäterän ylöstaivutetusta reunasta. Terän minimileveys: D = 13 m m
11.8 Terän kääntäminen
Tylsiä kääntöteriä voidaan käyttää kerran. Käännä aina molemmat terät!
- Irrota teräsarja. (⇒ 11.5)
- Avaa ruuvit (1) ja irrota ne muttereiden (2) kanssa.
- Ota terä (3) yläkautta pois.
• Puhdista terälautanen. - Käännä terä (3) ja aseta terävä särmä vapaana terälautaselle. Laita reiät kohdakkain.
- Työnnä ruuvit (1) reikien läpi ja kierrä mutterit (2) kiinni. Kiristä mutterit (2) 10 Nm:n tiukkuuteen.
• Asenna teräsarja. (⇒ 11.6)
Terän teroitus:
Tylsät terät täytyy teroittaa molemmin puolin ennen työn jatkamista. Laitteen optimaalisen toiminnan varmistamiseksi terät saa teroittaa vain ammattilainen. STIHL suosittelee STIHL-ammattiliikettä.
- Irrota terät teroitusta varten.
- Jäähdytä terät teroitettaessa esimerkiksi vedellä. Terä ei saa sinistyä, koska muutoin sen leikkuukestävyys vähenee.
- Teroita terä tasaisesti epätasapainon aiheuttaman tärinän välttämiseksi.
- Tarkasta terät ennen asennusta vaurioiden varalta: Terät täytyy vaihtaa uusiin, jos niissä näkyy lovia tai halkeamia, tai niiden kulumisrajat on saavutettu.
- Teroita terät 30°:n teroituskulmalla.
• Teroita terät särmää vasten. - Poista teroituksessa syntynyt jäyste teräsärmästä tarvittaessa hienohiekkapaperilla.
- Huomioi teriä asennettaessa Terän kääntäminen -luvussa mainitut kiristystiukkuudet.
11.9 Sähkömoottori ja pyörät
Sähkömoottori ei kaipaa huoltoa.
Pyörien laakerit eivät vaadi huoltoa.
11.10 Varastointi ja talvisäilytys
Säilytä puutarhasilppuria kuivassa, suljetussa ja pölyttömässä tilassa. Varmista, että lapset eivät pääse laitteeseen käsiksi.
Säilytä puutarhasilppuria vain käyttövarmassa tilassa ja oksien syöttötorvi sisäänkäännettynä.
Huolehdi seuraavista kohteista ennen puutarhasilppurin pitempää varastointia (talvisäilytys):
- Puhdista huolellisesti kaikki laitteen ulkopuoliset osat.
- Öljyä tai rasvaa hyvin kaikki liikkuvat osat.
12. Kuljetus
Loukkaantumisvaara! Lue ennen kuljetusta luku "Turvallisuutesi vuoksi" ja huomioi etenkin kappaleen "Laitteen kuljetus" ohjeet. (⇒ 4.4)
12.1 Puutarhasilppurin vetäminen tai työntäminen
- Tartu puutarhasilppuriin syöttötorven yläosasta (1) ja kallista taaksepäin.
- Puutarhasilppuria voidaan vetää tai työntää hitaasti (kävelyvauhtia).
12.2 Puutarhasilppurin nostaminen tai kantaminen
Laitteen nostamiseen ja kantamiseen tarvitaan aina kaksi henkilöä.
Käytä sopivia suojavaatteita, jotka peittävät käsivarsien alaosat ja ylävartalon kokonaan.
-
- henkilö: Tartu puutarhasilppuriin syöttötorven yläosan (1) kahvoista.
-
- henkilö: Tartu puutarhasilppuriin poistoaukon jatkeen (2) listasta.
- Nostakaa puutarhasilppuri samanaikaisesti.
12.3 Puutarhasilppurin kuljettaminen kuljetuslavalla
- Varmista sopivilla kiinnitysvälineillä, että laite ei pääse luistamaan. Kiinnitä vaijerit tai hihnat pyöräjalustaan (1) tai syöttötorveen (2).
Tärkeitä huolto- ja hoito-ohjeita
Sähkökäyttöinen puutarhasilppuri (STIHL GHE)
STIHL ei vastaa sellaisista esine- ja henkilövahingoista, jotka ovat aiheutuneet käyttöohjekirjassa annettujen ohjeiden (erityisesti turvallisuutta, käyttöä ja huoltoa koskevat ohjeet) laiminlyönnistä tai hyväksymättömien lisä- tai vaihto-osien käytöstä.
Noudata ehdottomasti seuraavia ohjeita STIHL-laitteen vaurioiden ja liiallisen kulumisen välttämiseksi:
1. Kulutusosat
STIHL-laitteen jotkut osat altistuvat luonnolliselle kulumiselle myös ohjeenmukaisessa käytössä, ja ne on vaihdettava ajoissa käyttötavan ja -ajan mukaan.
Näitä osia ovat mm.
- T e r ä
- Terälautanen
STIHL-laitetta tulee käyttää, huoltaa ja säilyttää tarkoin tätä käyttöopasta noudattaen. Käyttäjä on itse vastuussa kaikista vaurioista, jotka aiheutuvat turvallisuus-, käyttö- ja huolto-ohjeiden laiminlyönnistä.
Tämä koskee erityisesti seuraavia kohtia: - riittämättömästi mitoitettu virtajohto (läpimitta)
– väärä sähköliitäntä (jännite)
– tuotteeseen ilman STIHLin hyväksyntää tehdyt muutokset
– työkalujen ja tarvikkeiden käyttö, jotka eivät ole laitteelle hyväksyttyjä, sopivia tai jotka ovat laadultaan heikkoja
– tuotteen määräystenvastainen käyttö
– tuotteen käyttö urheilutilaisuuksissa tai kilpailuissa
– tuotteen viallisten rakenneosien jatketun käytön aiheuttamat seurausvauriot.
Kaikki luvussa "Huolto" selostetut työt tulee suorittaa säännöllisesti.
Huoltotyöt, joita käyttäjä ei voi itse suorittaa, tulee jättää ammattiliikkeen tehtäväksi.
STIHL suosittelee teettämään huoltotyöt ja korjaukset vain STIHL-ammattiliikkeessä.
STIHL-ammattiliikkeissä saat aina ammattitaitoisen ja asiantuntevan palvelun.
Näiden töiden laiminlyönti voi aiheuttaa vaurioita, joista käyttäjä on itse vastuussa.
Näitä ovat esimerkiksi
2. Tämän käyttöoppaan noudattaminen
3. Huoltotyöt
– sähkömoottorin vauriot, jotka johtuvat jäähdytysilmakanavan (imuaukkojen, jäähdytysripojen, tuuletinpyörän) puutteellisesta puhdistuksesta
– epäasianmukaisesta säilytyksestä johtuvat korroosio- tai muut seurannaisvauriot
– heikkolaatuisten varaosien käytöstä aiheutuneet laitevauriot
– liian myöhään tai puutteellisesti suoritetusta huollosta johtuvat vauriot tai vauriot, jotka johtuvat huolto- tai korjaustöistä, joita ei ole suoritettu ammattiliikkeiden korjaamoissa.
14. Varaosat
Kääntöterä: 6008 702 0121
Siipiterä: 6008 702 0300
GHE 150, GHE 250 S, GHE 260 S
Terälautanen täydellinen: 6008 700 5120
GHE 250, GHE 260
Terälautanen täydellinen:
6008 700 5117
Siipiterä: 6008 702 0310 Repijäterä: 6008 702 0110
15. Ympäristönsuojelu
Silppu ei kuulu jätteiden joukkoon, vaan se tulee kompostoida.
Pakkaukset, laite ja lisävarusteet on valmistettu kierrätettävistä materiaaleista ja ne tulee hävittää vastaavasti.
Materiaalijätteiden lajittelu säästää ympäristöä ja edistää kierrätettävien aineiden uudelleenkäyttöä. Tästä syystä loppuun käytetty laite tulee toimittaa kierrätyskeskukseen.
16. Vaatimustenmukaisuusv akuutus
16.1 EU- vaatimustenmukaisuusvakuutus Puutarhasilppuri STIHL GHE 150.0, GHE 250.0, GHE 250.0 S, GHE 260.0, GHE 260.0 S
STIHL Tirol GmbH
vakuuttaa yksinomaisena vastuullisena, että kone
– Rakenne: Sähkökäyttöinen puutarhasilppuri
- Tuotemerkki: STIHL
- Typpi: GHE 150.0, GHE 250.0, GHE 250.0 S, GHE 260.0, GHE 260.0 S
- Teho GHE 150.0, GHE 250.0, GHE 250.0 S: 2500 W
- Teho GHE 150.0, GHE 250.0, GHE 250.0 S, GB/CH: 2000 W
- Teho GHE 260.0, GHE 260.0 S: 2900 W
– Sarjatunnus: 6008
täyttää direktiivien 2000/14/EC, 2006/42/EC, 2014/30/EU ja 2011/65/EU asianmukaiset säännökset, ja se on kehitetty ja valmistettu seuraavien valmistuspäivänä voimassa olevien normiversioiden mukaan: EN 50434, EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2 ja EN 61000-3-3 (soveltuvin osin).
Mitatun ja taatun äänentehotason mittaamisessa on noudatettu direktiivin 2000/14/EC liitettä V.
GHE 150.0
- Mitattu äänentehotaso: 96,9 dB(A)
– Taattu äänentehotaso: 99 dB(A)
GHE 250.0
- Mitattu äänentehotaso: 100,8 dB(A)
- Taattu äänentehotaso: 103 dB(A)
GHE 250.0 S
- Mitattu äänentehotaso: 96,5 dB(A)
- Taattu äänentehotaso: 100 dB(A)
GHE 260.0
- Mitattu äänentehotaso: 98,4 dB(A)
– Taattu äänentehotaso: 102 dB(A)
GHE 260.0 S
- Mitattu äänentehotaso: 97,7 dB(A)
- Taattu äänentehotaso: 101 dB(A)
Teknisiä asiakirjoja säilytetään STIHL Tirol GmbH:ssä.
Valmistusvuosi ja sarjanumero on merkitty puutarhasilppurin tyyppikilpeen.
Langkampfen, 02.06.2021
STIHL Tirol GmbH
psta
Matthias Fleischer, tutkimus- ja tuotekehitysjohtaja
psta
Sven Zimmermann, laatujohtaja
17. Tekniset tiedot
GHE 150.0/GHE 250.0/GHE 250.0 S:
sähkömoottori BSRBF 0,75/2-C
Teho 2 500 W
GB 2 000 W
CH 2 000 W
Nimellisvirta 11,4 A
GB 9,3 A
CH 9.3 A
Nimellisjännite 230 V\~
Kierrosluku 2 800 min -1
Verkkosulake ^1 16 A
10 A (CH)
Taajuus 50 Hz
GHE 150.0/GHE 250.0/GHE 250.0 S:
Suojausluokka I
Suojauslaji roiskevesisuo-
jattu (IP X4)
Toimintatapa P40
kuormitusaika
40 s tyhjäkäynti-
aika
60 s
GHE 150.0:
Mittaus direktiivin 2000/14/EC / S.I.
2001/1701 mukaan:
Taattu äänenteho- 99 dB(A)
taso L_WAd
Epävarmuus K_WA : 2,4 dB(A)
Mittaus standardin EN 50434 mukaan:
Äänenpainetaso työ- 89 dB(A) pisteessä L _pA
Epävarmuus K_pA 2 dB(A)
Ruvien kirstystiukkuudet:
terälautanen 50 Nm
Kääntöterä 10 Nm
Paino 26 kg
P/L/K 95/48/114 cm
GHE 250.0/GHE 250.0 S:
Mittaus direktiivin 2000/14/EC / S.I.
2001/1701 mukaan:
Taattu äänenteho- 103/100 dB(A) taso L _WAd
GHE 250.0: Epävar- 2,7 dB(A) muus K _WA :
GHE 250.0 S: Epä- 2,4 dB(A) varmuus K _WA :
GHE 250.0 S (GB): 3,3 dB(A)
Epävarmuus K _WA :
Mittaus standardin EN 50434 mukaan:
GHE 250.0/GHE 250.0 S:
Äänenpainetaso työ- 92/90 dB(A)
pisteessä LpA
Epävarmuus K_pA 3 dB(A)
Ruvien kirstystiukkuudet:
terälautanen 50 Nm
Kääntöterä 10 Nm
Repijäterä ^2 10 Nm
Paino 27/27 kg 27/27 kg (GB)
26 kg (CH)
P/L/K 107/48/143 cm
GHE 260.0/GHE 260.0 S:
Sähkömoottori,
typpi BSRF 0,75/2-C
Teho 2 900 W
Nimellisvirta 4,8 A
Nimellisjännite 400 (3\~) V\~
Kierrosluku 2 780 min ^-1
Verkkosulake 10 A
Taajuus 50 Hz
Suojausluokka I
Suojauslaji roiskevesisuo- jattu (IP X4)
Toimintatapa P40
kuormitusaika
40 s tyhjäkäynti-
aika
60 s
Mittaus direktiivin 2000/14/EC / S.I.
2001/1701 mukaan:
Taattu äänenteho- 102/101 dB(A) taso L _WAd
GHE 260.0: Epävar-3,2 dB(A) muus K _WA :
GHE 260.0 S: Epä-3,3 dB(A)
varmuus K_WA :
GHE 260.0/GHE 260.0 S:
Mittaus standardin EN 50434 mukaan:
Äänenpainetaso työ- 89/91 dB(A)
pisteessä LpA
Epävarmuus K_pA 3 dB(A)
Ruvien kiristystiukkuudet:
Terälautanen 50 Nm
Kääntöterä 10 Nm
Repijäterä ^2 10 Nm
Paino 27/27 kg
P/L/K 107/48/143 cm
1) Huom!
Jos verkkosulake on alle 16 A:n suu- ruinen, se voi laueta toistuvasti laitteen käynnistyksen tai voimak- kaan kuormituksen yhteydessä.
2) malleille GHE 250.0 ja GHE 260.0
17.1 REACH
REACH on EY-asetus kemikaalien rekisteröinnistä, arvioinnista ja hyväksynnästä.
Tietoja REACH-asetuksen (EY) nro 1907/2006 vaatimusten täyttämisestä on osoitteessa www.stihl.com/reach
18. Vianetsintä
Käänny tarvittaessa ammattiliikkeen puoleen. STIHL suosittelee STIHL-liikettä.
Häiriö:
Sähkömoottori ei käynnisty.
Mahdollinen syy:
– Sähkömoottorin suojaus on aktivoitunut.
- Verkkojännitettä ei ole.
– Liitäntäjohto, pistoke, pistorasia tai kytkin on viallinen. - Syöttötorvi ei ole suljettu ohjeiden mukaisesti - turvakatkaisin toiminnassa (moottorin pysäytin).
– Terälautanen on jumiutunut.
– Lukkolaitetta ei ole työnnetty takaisin.
Korjaus:
- Anna laitteen jäähtyä. (⇒ 8.6)
- Tarkista verkkojohto ja sulake. ✗ (⇒ 10.1)
- Tarkasta tai vaihda johto, pistoke, pistorasia tai kytkin (sähkömies). ✗ (⇒ 10.1)
- Kiinnitä ja ruuvaa syöttötorvi ohjeen mukaisesti paikalleen. (⇒ 11.2)
– Irrota syöttötorvi ja poista silppujäämät rungosta (Huomio: vedä verkkojohto irti). (⇔ 11.3)
– Työnnä lukkolaite takaisin. (⇒ 11.4)
Häiriö:
Silppuamisteho on laskenut.
Mahdollinen syy:
- Tylsätterät
Korjaus:
– Käännä, teroita tai vaihda terät. ✗ (⇒ 11.7)
Häiriö:
Laite ei vedä silputtavaa materiaalia sisään.
Mahdollinen syy:
– GHE 260: Terälautanen pyörii väärään suuntaan
Korjaus:
– GHE 260: Muuta terälautasen pyörimissuuntaa (⇒ 10.6)
19. Huolto-ohjelma
19.1 Luovutustodistus
Anna nämä käyttöohjeet huoltotöiden yhteydessä STIHL-ammattiliikkeelle.
Ammattiliikkeessä huoltotöiden suorittaminen merkitään kenttiin.
Huolto suoritettu
Seuraavan huollon päivämäärä
