GHE 150 - Robač STIHL - Brezplačna navodila za uporabo
Brezplačno poiščite navodila za napravo GHE 150 STIHL v formatu PDF.
| Vrsta izdelka | Električni vrtni drobilnik |
| Znamka | STIHL |
| Model | GHE 150 |
| Nazivna moč | 2500 W (2000 W za GB/CH) |
| Nazivna napetost | 230 V~ |
| Frekvenca | 50 Hz |
| Nazivni tok | 11,4 A (9,3 A za GB/CH) |
| Hitrost prostega teka | 2800 vrt/min |
| Največji premer vej | 35 mm |
| Teža | 26 kg |
| Mere (D x Š x V) | 95 x 48 x 114 cm |
| Zagotovljena raven zvočne moči | 99 dB(A) |
| Način obratovanja | P40 (40 s obremenitve, 60 s prostega teka) |
| Razred zaščite | I |
| Stopnja zaščite | IP X4 (zaščiten pred brizganjem vode) |
| Zaščita omrežja z varovalkami | 16 A (10 A v CH) |
| Varnostne naprave | Blokada ponovnega zagona, zaklepanje lijaka, zavorna zavora, zaščitni pokrovi |
| Nega rezil | Obračanje (enkrat) ali brušenje pri specialistu |
| Pogosti nadomestni deli | Povratno rezilo (6008 702 0121), rezilo s krilci (6008 702 0300), celoten nosilec rezil (6008 700 5120) |
| Napajanje | Omrežje 230 V s priključnim kablom H07 RN-F, presek min. 3x1,5 mm² za 25 m |
Pogosto zastavljena vprašanja - GHE 150 STIHL
Vprašanja uporabnikov o GHE 150 STIHL
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Robač v formatu PDF brezplačno! Poiščite svoja navodila GHE 150 - STIHL in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. GHE 150 znamke STIHL.
NAVODILA ZA UPORABO GHE 150 STIHL
veseli nas, da ste se odločili za STIHL. Naše izdelke vrhunske kakovosti razvijamo in izdelujemo v skladu s potrebami naših strank. Tako so naši izdelki tudi pri izjemnih obremenitvah zelo zanesljivi.
STIHL je hkrati sinonim za vrhunski servis. Naši pooblaščeni prodajalci nudijo strokovno svetovanje in uvajanje ter obsežno tehnično podporo.
Zahvaljujemo se vam za zaupanje in vam želimo veliko veselja z vašim izdelkom STIHL.
Dr. Nikolas Stihl
POMEMBNO! PREBERITE PRED UPORABO IN SHRANITE.

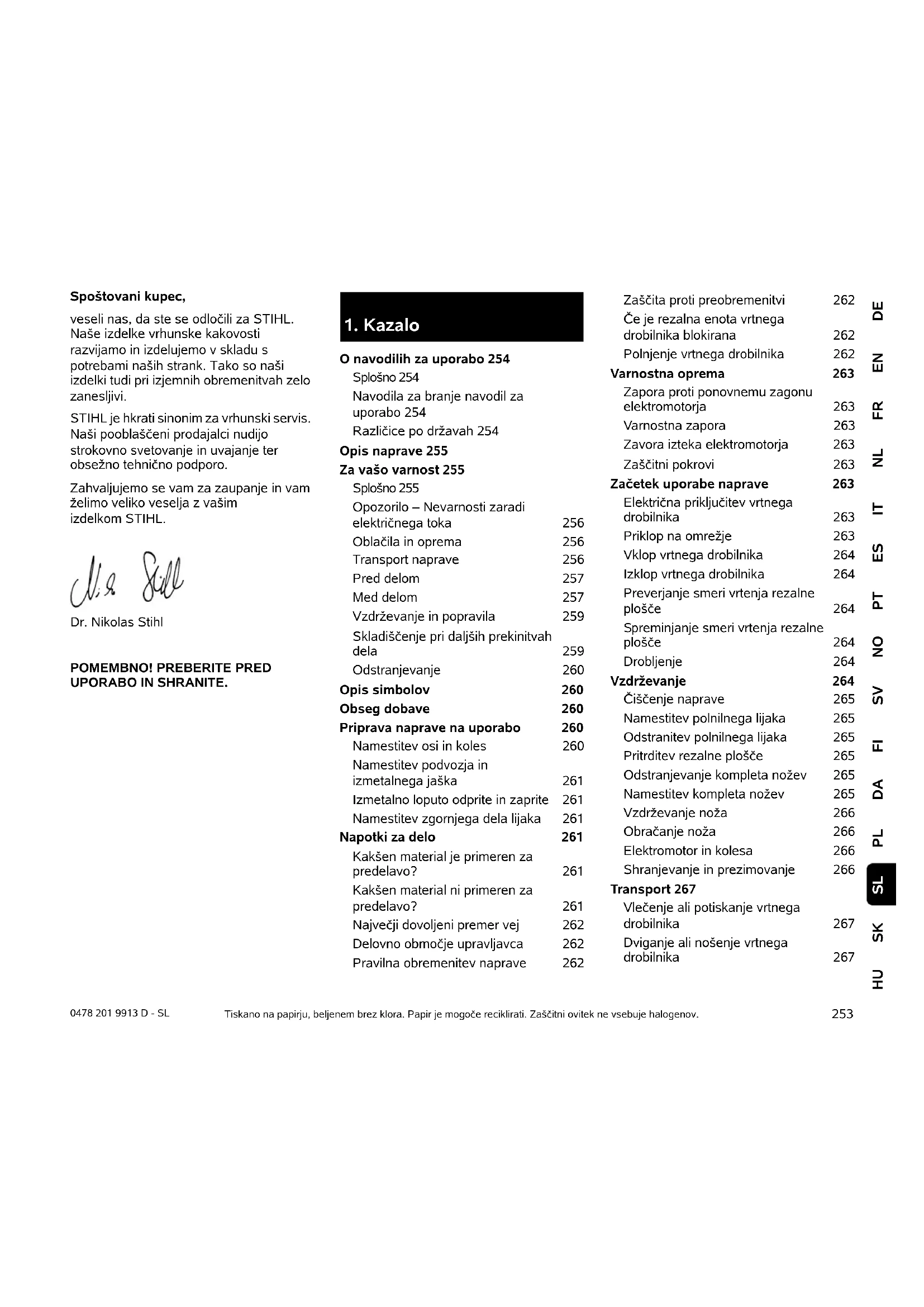

1. Kazalo
O navodilih za uporabo 254
Splošno 254
Navodila za branje navodil za uporabo 254
Različice po državah 254
Opis naprave 255
Za vašo varnost 255
Splošno 255
Opozorilo – Nevarnosti zaradi električnega toka 256
Oblačila in oprema 256
Transport naprave 256
Pred delom 257
Med delom 257
Vzdrževanje in popravila 259
Skladiščenje pri daljših prekinitvah dela 259
Odstranjevanje 260
Opis simbolov 260
Obseg dobave 260
Priprava naprave na uporabo 260
Namestitev osi in koles 260
Namestitev podvozja in izmetalnega jaška 261
Izmetalno loputo odprite in zaprite 261
Namestitev zgornjega dela lijaka 261
Napotki za delo 261
Kakšen material je primeren za predelavo? 261
Kakšen material ni primeren za predelavo? 261
Največji dovoljeni premer vej 262
Delovno območje upravljavca 262
Pravilna obremenitev naprave 262
Zaščita proti preobremenitvi 262
Če je rezalna enota vrtnega drobilnika blokirana 262
Polnjenje vrtnega drobilnika 262
Varnostna oprema
Zapora proti ponovnemu zagonu elektromotorja 263
Varnostna zapora 263
Zavora izteka elektromotorja 263
Zaščitni pokrovi 263
Začetek uporabe naprave
Električna priključitev vrtnega drobilnika 263
Preverjanje smeri vrtenja rezalne plošče 264
Spreminjanje smeri vrtenja rezalne plošče 264
Drobljenje 264
Vzdrževanje
Čiščenje naprave 265
Namestitev polnilnega lijaka 265
Odstranitev polnilnega lijaka 265
Pritrditev rezalne plošče 265
Odstranjevanje kompleta nožev 265
Namestitev kompleta nožev 265
Vzdrževanje noža 266
Obračanje noža 266
Elektromotor in kolesa 266
Shranjevanje in prezimovanje 266
Transport 267
Vlečenje ali potiskanje vrtnega drobilnika 267
Dviganje ali nošenje vrtnega drobilnika 267
Prenos vrtnega drobilnika na
Zmanjšanje obrabe in
preprečevanje okvar 267
Običajni nadomestni deli 268
Varovanje okolja 268
Izjava o skladnosti 268
Izjava EU o skladnosti za vrtne
drobilnike STIHL GHE 150.0,
GHE 250.0, GHE 250.0 S,
GHE 260.0, GHE 260.0 S 268
Tehnični podatki 269
REACH 270
Iskanje napak 270
Načrt servisiranja 270
Potrditev predaje 270
Potrditev servisa 270
2. O navodilih za uporabo
2.1 Splošno
Ta navodila za uporabo so originalna navodila proizvajalca za obratovanje v smislu direktive 2006/42/EC.
Podjetje STIHL nenehno izpopolnjuje svojo ponudbo izdelkov, zato si pridržujemo pravico do spremembe obsega dobave glede oblike, tehnologije in opreme.
Na podlagi podatkov in slik, navedenih v tem priročniku, zato ni mogoče uveljavljati nobenih zahtev.
V teh navodilih za uporabo so lahko opisani modeli, ki niso na voljo v vseh državah.
Ta navodila za uporabo so zaščitena z avtorskimi pravicami. Vse pravice so pridržane, zlasti pravica do razmnoževanja, prevajanja in obdelave z elektronskimi sistemi.
2.2 Navodila za branje navodil za uporabo
Slike in besedila opisujejo določene korake uporabe.
Vsi slikovni simboli, ki so nameščeni na napravi, so razloženi v teh navodilih za uporabo.
Smer gledanja:
Smer gledanja pri uporabi levo in desno v navodilih za uporabo:
Uporabnik stoji za napravo (delovni položaj).
Kazalo poglavij:
Na ustrezna poglavja in podpoglavja, v katerih najdete dodatna pojasnila, opozarja puščica. Naslednji primer predstavlja kazalo na določeno poglavje: (⇔ 3.)
Oznake odsekov besedila:
Opisana navodila so lahko označena kot v naslednjih primerih.
Koraki pri uporabi, ki zahtevajo poseg uporabnika:
- Vijak (1) odvijte z izvijačem, premaknite ročico (2) ...
Splošna naštevanja:
– Uporaba izdelka na športnih ali tekmovalnih prireditvah
Besedila z dodatnim pomenom:
Razdelki z dodatnim pomenom so označeni z enim izmed spodaj navedenih simbolov in so tako dodatno poudarjeni, da v navodilih bolj izstopajo.
Nevarnost!
Nevarnost nesreč in težkih telesnih poškodb. Določeno ravnanje je nujno ali pa ga je treba opustiti.
Opozorilo!
Nevarnost telesnih poškodb. Določeno vedenje preprečuje možne ali verjetne poškodbe.
Pozor!
Z določenim vedenjem lahko preprečite lahke poškodbe ali gmotno škodo.
Opomba
Informacija za boljšo uporabo naprave in izogibanje morebitni napačni uporabi.
Slike, ki pojasnjujejo uporabo naprave, so na začetku navodil za uporabo.
Ta simbol fotoaparata povezuje slike na straneh s slikami z besedilom v navodilih.
2.3 Različice po državah
Podjetje STIHL dobavlja naprave z različnimi vtiči in stikali, ki so odvisni od države, v katero so naprave dobavljene.
Na slikah so prikazane naprave z vtiči za Evropo. Priključitev naprav z drugimi vtiči je podobna.
3. Opis naprave
1 Zgornji del lijaka
2 Spodnji del lijaka
3 Pritrdilni vijaki
4 Osnovna naprava
5 Izmetalni jašek
6 Stikalo za vklop / izklop z omrežnim priključkom
7 Kolesa
8 Obesa
9 Tipska tablica s številko stroja
4. Za vašo varnost
4.1 Splošno
Pri delu z napravo morate obvezno upoštevati te predpise za preprečevanje nesreč.
Pred prvo uporabo naprave pazljivo preberite celotna navodila za uporabo. Navodila za uporabo shranite za
poznejšo uporabo.
Ti varnostni ukrepi so nujno potrebni za vašo varnost, vendar pa ta seznam ni popoln. Napravo vedno uporabljajte razumno in odgovorno ter upoštevajte, da uporabnik stroja prevzema odgovornost za nezgode, v katerih so udeležene druge osebe ali njihovo imetje.
Seznanite se z upravljalnimi deli in uporabo naprave.
Napravo smejo uporabljati samo osebe, ki so prebrale navodila za uporabo in so seznanjene z uporabo naprave. Pred prvim zagonom se mora uporabnik potruditi, da dobi strokovna in praktična navodila za uporabo. Uporabnika mora o varni uporabi naprave poučiti prodajalec ali drug izvedenec.
Pri teh navodilih je treba uporabnika posebej opozoriti, da delo z napravo zahteva izjemno pazljivost in koncentracijo.
Tudi će to napravo uporabljate v skladu s predpisi, vseeno obstaja določeno tveganje.
Obstaja smrtna nevarnost zadušitve!
Če se otroci igrajo z embalažo, obstaja nevarnost zadušitve. Otrokom preprečite dostop do embalaže.
Napravo, vključno z vsemi nadgradnjami, smete predati oziroma posoditi samo osebam, ki ta model in ravnanje z njim dobro poznajo. Navodila za uporabo so del naprave in jih morate vedno priložiti.
Zagotovite, da je uporabnik telesno, čutno in duševno sposoben upravljanja ter dela z napravo. Če je uporabnik omejeno telesno, čutno in duševno sposoben za upravljanje ter delo z napravo, lahko z napravo upravlja le pod nadzorom ali po nasvetih odgovorne osebe.
Zagotovite, da je uporabnik polnoleten ali se po državnih zakonskih predpisih usposablja za poklic pod nadzorom.
Napravo je dovoljeno uporabljati samo, če ste spočiti in v dobrem telesnem ter duševnem stanju. Če niste zdravi, se obrnite na zdravnika, da vam pove, ali je
delo z napravo mogoče. Po zaužitju alkohola, drog ali zdravil, ki zmanjšujejo odzivnost, je delo z napravo prepovedano.
Naprava je zasnovana za zasebno uporabo.
Pozor – nevarnost nesreče!
Vrtni drobilniki STIHL so primerni za drobljenje lesnih ostankov in ostankov rastlin. Uporaba v druge namene ni dovoljena in je lahko nevarna ali pa poškoduje napravo.
Vrtnega drobilnika ne smete uporabljati za (nepopoln seznam):
– druge materiale (na primer steklo, kovina).
– dela, ki niso opisana v teh navodilih za uporabo.
- za proizvodnjo živil (na primer za drobljenje ledu ali drozganje).
Zaradi varnosti so vse spremembe na napravi, razen strokovne namestitve opreme, ki je odobrena s strani družbe STIHL, prepovedane in poleg tega povzročijo prenehanje veljavnosti garancije. Informacije o odobreni dodatni opremi lahko dobite pri pooblaščenem prodajalcu izdelkov STIHL.
Na napravi je še posebej prepovedano izvajati kakršne koli spremembe, ki spremenijo moč ali število obratov elektromotorja oziroma motorja z notranjim zgorevanjem.
Z napravo ne smete prevažati predmetov, živali ali ljudi, posebej otrok.
Pri uporabi na javnih površinah, v parkih, na športnih igriščih, na cestah ter na obdelovalnih in gozdnih območjih bodite še zlasti previdni.
Napravo spustite samo v primeru, da stoji na ravni površini in se ne more premakniti.
4.2 Opozorilo – Nevarnosti zaradi električnega toka
Pozor Nevarnost električnega udara!
Za električno varnost so zlasti pomembni deli omrežni kabel, omrežni vtič, glavno stikalo in priključni kabel. Poškodovanih kablov, sklopov vtičnic in vtičev ter priključnih kablov, ki niso v skladu s predpisi, ni dovoljeno uporabljati, da se ne izpostavite nevarnosti električnega udara.
Zato redno preverjajte priključni kabel, da ni poškodovan in da ne kaže znakov staranja (krhkost).
Napravo uporabljajte izključno z odvitim omrežnim kablom.
Če uporabljate kabelski navijalnik, mora biti ta pred uporabo vedno povsem odvit.
Nikoli ne uporabljajte poškodovanega kabelskega podaljška. Poškodovanega kabla ne popravljajte, ampak ga zamenjajte.
Če se med uporabo poškoduje omrežni kabel oziroma kabelski podaljšek, omrežni kabel ali kabelski podaljšek takoj izključite iz električnega omrežja. Poškodovanega omrežnega kabla oziroma kabelskega podaljška se ne smete dotikati nikoli.
Naprave ni dovoljeno uporabljati, će so kabli poškodovani ali obrabljeni. Glede poškodb in staranja preverite predvsem omrežni kabel.
Vzdrževalna dela in popravila na kablih lahko izvajajo le posebej usposobljeni strokovnjaki.
Nevarnost električnega udara!
Poškodovanega kabla ne priklapljajte v električno omrežje in se ga dotaknite samo takrat, ko je ločen od električnega omrežja.
Rezalne enote (noža) se ne dotikajte, dokler naprava ni ločena od električnega omrežja.
Vedno pazite, da so uporabljeni omrežni kabli primerno zaščiteni z varovalko.
Ne delajte v dežju oziroma kadar je mokro.
Uporabljajte izključno podaljške, ki so zaščiteni pred
vlago, namenjeni uporabi na prostem in primerni za napravo ( 10.1).
Električno napajanje prekinite tako, da izvlečete vtič iz vtičnice. Ne vlecite za priključni kabel.
Naprave ne puščajte brez zaščite na dežju.
Če napravo priključite na generator, ne pozabite, da jo lahko poškodujejo nihanja napetosti.
Napravo priključite le na električno napeljavo, ki ima napravo za zaščito pred okvarnim tokom in prožilni tok največ 30 mA. Več informacij lahko dobite pri svojem elektroinštalaterju.
4.3 Oblačila in oprema
Med delom imejte vedno obute trdne čevlje z oprijemljivim podplatom. Nikoli ne delajte
bosi ali na primer v lahkih sandalih.
Med delom in še posebej pri vzdrževalnih delih ter prevozu naprave morate vedno nositi močne rokavice.
Med delom vedno nosite zaščitna očala in zaščito sluha. Uporabljajte jih od začetka do konca.
Pri delu z napravo morate nositi ustrezna in tesno prilegajoča se oblačila t j. kombinezon, ne pa delovnih halj. Med delom z
napravo ne nosite šala, kravate, nakita, visečih trakov ali vrvic ter drugih štrlečih oblačil.
Med obratovanjem in pri vseh delih na napravi morate dolge lase zaščititi (z ruto, kapo itd.).
4.4 Transport naprave
Pri delu uporabljajte rokavice, da se ne poškodujete na ostrih robovih in vročih delih naprave.
Naprave ne prevažajte s prižganim elektromotorjem. Pred prevozom elektromotor izklopite, počakajte, da se nož ustavi, in izvlecite omrežni vtikač.
Napravo prevažajte samo, ko je elektromotor hladen.
Napravo prepeljite samo s polnilnim lijakom, nameščenim v skladu s predpisi. Nevarnost poškodb zaradi izpostavljenih nožev!
Napravo vlecite ali potiskajte le s hitrostjo hoje. Ne uporabljajte vleke!
Pri prevozu naprave upoštevajte veljavne krajevne predpise, zlasti glede varnosti pri natovarjanju in prevozu predmetov na tovornih površinah.
4.5 Pred delom
Zagotoviti morate, da z napravo delajo samo osebe, ki poznajo navodila za uporabo.
Upoštevajte lokalne predpise za čase uporabe vrtnih naprav s pogonom na elektromotor oziroma motor z notranjim zgorevanjem.
Pred uporabo naprave zamenjajte okvarjene ter obrabljene in poškodovane dele. Nečitljiva ali poškodovana obvestila o nevarnostih in opozorila na napravi morate zamenjati. Nadomestne nalepke in druge nadomestne dele najdete pri pooblaščenem prodajalcu izdelkov STIHL.
Pred vklopom preverite,
– ali je naprava v brezhibnem stanju. To pomeni, da so prekritja in zaščitne naprave na svojem mestu ter v brezhibnem stanju;
- ali je električni priključek nameščen izključno na po predpisih vgrajeno omrežno vtičnico;
– ali je izolacija priključnega kabla in podaljška, vtiča ter sklopa vtiča in vtičnice brezhibna;
– ali je celotna naprava (ohišje elektromotorja, zaščitne priprave, pritrdilni elementi, noži, gred noža, rezalne plošče itd.) v dobrem stanju in nepoškodovana;
– ali je v napravi ostalo kaj zdrobljenega materiala in ali je polnilni lijak prazen;
– ali so vsi vijaki, matice in drugi pritrdilni elementi na mestu ter dobro priviti. Razrahljane vijake in matice pred začetkom uporabe zategnite (upoštevajte zatezne momente).
Napravo uporabljajte samo na prostem in ne v bližini zidu ali drugega togega predmeta, da se izognete nevarnosti poškodbe in gmotne škode (omejen prostor za manevriranje, lom stekla, praske na avtomobilih itd.).
Naprava mora biti stabilno postavljena na trdni in ravni podlagi.
Naprave ne uporabljajte na tlakovani ali s peskom posuti površini, saj lahko izvržen ali zaradi zračnega toka dvignjen material povzroči telesne poškodbe.
Pred vsakim vklopom poskrbite, da je naprava pravilno zaprta. (⇒ 11.2)
Seznanite se z delovanjem glavnega stikala, da boste lahko v sili reagirali hitro in pravilno.
Zaščita pred škropljenjem v polnilnem lijaku mora prekrivati odprtino za polnjenje in biti nepoškodovana – pokvarjeno zaščito pred škropljenjem zamenjajte.
Nevarnost telesnih poškodb!
Uporabljajte le napravo, ki je sestavljena skladno s predpisi. Če na napravi manjkajo deli (na primer kolesa), niso več upoštevane predpisane varnostne razdalje, poleg tega lahko ima naprava
zmanjšano stabilnost.
Pred vklopom preglejte napravo, ali je brezhibna!
Brezhibna naprava je takšna, ki je v celoti sestavljena, zlasti to pomeni:
– Zgornji del lijaka je nameščen na spodnjem delu lijaka.
– Polnilni lijak je nameščen na osnovni napravi, oba pritrdilna vijaka sta zategnjena z roko.
– Obesa je v celoti nameščena.
- N a m e š čeni sta obe kolesi.
- V se za š čitne priprave (izmetalni jaše zaščita pred škropljenjem) morajo biti nameščene in brezhibne.
– Rezalna enota (rezalna plošča) je nameščena.
– Vsi noži so pravilno nameščeni.
Na napravo nameščenih stikalnih in varnostnih naprav ne smete odstraniti ali premostiti.
Rezalno ploščo preglejte, ali je poškodovana in deformirana ter jo po potrebi zamenjajte.
4.6 Med delom
Nikoli ne delajte, kadar so v območju nevarnosti še živali ali druge osebe, zlasti otroci.
Z napravo ne delajte v dežju, med nevihtami in še posebej ne, če obstaja možnost udara strele.
Nevarnost nesreče se pri vlažni podlagi poveča zaradi zmanjšanega oprijema uporabnika.
Delajte posebej previdno, da preprečite zdrs. Če je mogoče, se izogibajte uporabi naprave na vlažnih tleh.
Napravo uporabljajte le pri dnevni svetlobi ali dobri umetni osvetlitvi.
Zaradi varnosti mora biti ves čas obratovanja delovno območje čisto in pospravljeno. Predmete, ki bi lahko povzročili spotikanje, na primer kamne, veje, kable itd., odstranite oziroma postavite drugam.
Površina, na kateri stoji uporabnik, ne sme biti višja od površine, na kateri je naprava.
Zagon:
Pred zagonom postavite napravo v stabilen položaj in jo postavite pokončno. Naprave nikoli ne smete zagnati v ležečem položaju.
Napravo vklopite previdno in po navodilih v poglavju »Začetek uporabe naprave«. (⇒ 10.)
Pri zagonu motorja z notranjim zgorevanjem oziroma vklopu elektromotorja ne smete stati pred izmetalno odprtino. V vrtnem drobilniku ob zagonu oziroma vklopu ne sme biti drobljenega materiala. Drobljeni material se lahko izvrže in vas poškoduje.
Pogosto vklapljanje in izklapljanje v krajšem časovnem razmiku ni priporočljivo; še zlasti se poskusite izogniti »igranju« s stikalom za vklop- / izklop. Nevarnost pregrevanja elektromotorja.
Zaradi nihanja napetosti, ki ga ob zagonu povzroča naprava, so lahko ob neugodnih razmerah v omrežju motene druge naprave, priključene na isti električni tokokrog.
(npr. priključitev na električni tokokrog, ki ni povezan s prizadeto napravo, delovanje naprave na električnem tokokrogu z nižjo impedanco).
Uporaba:
Nevarnost telesnih poškodb!
Rok ali nog nikoli ne približujte območjem nad in pod vrtečimi se deli oziroma jih ne postavljajte nanje.
Če naprava obratuje, obraza ali drugih delov telesa ne držite nad polnilnim lijakom ali izmetalno odprtino. Z glavo in telesom se nikdar ne približujte odprtini za polnjenje.
Z rokami, drugimi deli telesa ali oblačili nikdar ne segajte v polnilni lijak ali izmetalni jašek. Obstaja velika nevarnost
Vedno pazite na ravnotežje in stabilno držo. Ne iztegujte se.
Med obratovanjem ne posegajte v zaščito pred škropljenjem (ne odstranite, dvignite, zataknite ali poškodujte je).
Uporabnik mora za polnjenje stati v opisanem delovnem območju uporabnika. Med celotnim postopkom drobljenja se zadržujte na delovnem področju, v nobenem primeru pa ne na območju izmeta. (⇒ 8.4)
Nevarnost telesnih poškodb!
Med obratovanjem se zdrobljeni material lahko izvrže navzgor. Nosite zaščitna očala, z obrazom se ne približujte odprtini za polnjenje.
Naprave nikdar ne prekucnite, medtem ko teče motor z notranjim zgorevanjem oziroma elektromotor.
Če se naprava med obratovanjem prevrne, takoj izklopite elektromotor in izvlecite omrežni vtikač.
Pazite, da se v izmetalnem jašku ne nabira zdrobljeni material, saj lahko povzroči slabo drobljenje ali povratne udarce.
Pri polnjenju vrtnega drobilnika predvsem pazite, da v drobilni prekat ne pridejo tujki, kot so kovinski deli, kamni, plastika, steklo itd., saj lahko napravo poškodujejo ali povzročijo povratne udarce iz polnilnega lijaka.
Iz istega razloga pazite, da se drobilnik ne zamaši.
Pri polnjenju vrtnega drobilnika z lesnimi ostanki lahko pride do povratnih sunkov. Nosite rokavice!
Pri izteku vrtenja rezalnega orodja pazite, saj traja nekaj sekund, preden se popolnoma umiri.
STOP
Izklopite elektromotor, izvlecite omrežni vtikač in počakajte, da se vsa vrteča se orodja ustavijo,
– preden napravo zapustite oziroma ostane nenadzorovana,
– preden napravo premestite, dvignete, prekucnete, potiskate ali vlečete,
– preden odvijete pritrdilne vijake in odprete napravo,
– preden napravo prevažate,
– preden odstranite blokade ali očistite zamašitve na rezalni glavi, v polnilnem lijaku ali v izmetalnem kanalu,
– preden izvedete dela na rezalni plošči,
– preden napravo preizkusite, očistite ali preden na njej izvajate druga dela.
Če pride v rezalno orodje tujek, će naprava začne oddajati nenavadne zvoke ali se začne nenavadno tresti, takoj izključite elektromotor in počakajte, da se naprava ustavi. Izvlecite omrežni vtikač, odstranite polnilni lijak in izvedite naslednje korake:
– Preverite napravo, še posebej rezalno glavo (nož, rezalna plošča, sistem nožev, pritrdilni vijak za nož, pritrdilni obroč), ali je poškodovana, pred ponovnim vklopom in delom pa naj strokovnjak izvede potrebna popravila.
– Preverite, ali so vsi deli rezalne glave dobro pritrjeni, po potrebi zategnite vijake (upoštevajte zatezne momente).
– Poškodovane dele mora zamenjati ali popraviti strokovnjak, zamenjani deli morajo biti enake kakovosti.
4.7 Vzdrževanje in popravila
Pred začetkom vzdrževalnih del (čiščenje, popravilo itd.) in pred preverjanjem, ali je priključni kabel zavozlan ali poškodovan,
napravo postavite na trdna, ravna tla, izklopite elektromotor in izvlecite omrežni vtikač.
Pred vzdrževalnimi deli naj se naprava hladi približno 5 minut.
Pred vzdrževanjem rezalnega orodja bodite pozorni na to, da se rezalno orodje kljub zaporni napravi še vedno lahko vrti tudi če je električno napajanje izklopljeno.
Omrežni kabel sme popraviti ali zamenjati izključno pooblaščeni elektroinštalater.
Čiščenje:
Celotno napravo po uporabi skrbno očistite. (⇒ 11.1)
Nikoli ne uporabite visokotlačnega čistilnika in naprave ne čistite pod tekočo vodo (na primer z vrtno cevjo). Ne uporabljajte agresivnih čistil. Ta lahko poškodujejo umetne mase in kovine, kar lahko vpliva na varno uporabo vaše naprave STIHL.
Vzdrževalna dela:
Izvajate lahko samo vzdrževalna dela, ki so opisana v teh navodilih za uporabo. Vsa druga vzdrževalna dela mora izvesti pooblaščeni prodajalec.
Če nimate potrebnih znanj in pripomočkov, se vedno obrnite na pooblaščenega prodajalca.
Družba STIHL priporoča, naj vzdrževalna dela in popravila izvajajo samo pooblaščeni prodajalci izdelkov STIHL. Pooblaščeni prodajalci izdelkov STIHL se redno šolajo in dobivajo tehnične informacije.
Uporabljajte izključno orodje, dodatno opremo ali nadgradno opremo, ki jo je družba STIHL potrdila za to napravo, ali tehnično enake dele, saj v nasprotnem primeru obstaja nevarnost nesreč, pri katerih lahko pride do telesnih poškodb ali škode na napravi. Če imate vprašanja, se obrnite na pooblaščenega prodajalca.
Originalno orodje, dodatna oprema in nadomestni deli STIHL so optimalno prilagojeni na napravo in zahteve uporabnika. Originalne nadomestne dele STIHL boste prepoznali po številki nadomestnega dela STIHL, po napisu STIHL, po potrebi pa tudi po oznaki nadomestnega dela STIHL. Manjši deli imajo lahko tudi samo znak.
Nalepke z opozorili in napotki naj bodo vedno čiste in čitljive. Namesto poškodovane ali izgubljene nalepke si morate pri pooblaščenem prodajalcu
izdelkov STIHL priskrbeti nove originalne napise. Če poškodovani sestavni del zamenjate z novim, pazite, da so na novem delu enake nalepke.
Dela na rezalni enoti izvajajte samo z debelimi zaščitnimi rokavicami in nadvse pazljivo.
Poskrbite, da so vse matice, čepi in vijaki, predvsem pa vijaki rezalne enote dobro priviti, tako da bo naprava v brezhibnem stanju.
Redno pregledujte celotno napravo, še posebej pred shranjevanjem naprave, na primer pred daljšimi prekinitvami dela (zimski premor), ali će opazite obrabo in poškodbe. Obrabljene ali poškodovane dele iz varnostnih razlogov takoj zamenjajte, da bo naprava vedno v brezhibnem stanju.
Če zaradi vzdrževanja odstranite sestavne dele ali zaščitne naprave, jih nemudoma skladno s predpisi znova namestite.
4.8 Skladiščenje pri daljših prekinitvah dela
Preden napravo ustavite v zaprtem prostoru, počakajte 5 minut, da se ohladi.
Zavarujte napravo pred dostopom nepooblaščenih oseb (npr. otrok).
Pred skladiščenjem (na primer pred zimo) napravo temeljito očistite.
Napravo shranite v brezhibnem stanju.
Napravo na ravni površini spravite tako, da se ne more nenadzorovano premakniti.
Vrtni drobilnik transportirajte samo z nameščenim polnilnim lijakom.
Nevarnost poškodbe zaradi izpostavljenega noža!
4.9 Odstranjevanje
Odpadne snovi lahko škodujejo ljudem, živalim in okolju in jih morate zato strokovno odstraniti.
V centru za recikliranje ali pri svojem specializiranem trgovcu lahko izveste, kako se odpadne snovi strokovno odstrani. Družba STIHL priporoča pooblaščenega prodajalca izdelkov STIHL.
Zagotovite strokovno odstranitev odslužene naprave. Pred odstranitvijo poskrbite, da bo naprava neuporabna. Da bi preprečili nesreče, odstranite napajalni oziroma priključni kabel z elektromotorja.
5. Opis simbolov
Pozor!
Pred prvo uporabo preberite navodila za uporabo.
Nevarnost telesnih poškodb!
Druge osebe naj se ne zadržujejo v območju nevarnosti.
Nevarnost poškodbe!
Vrteča se orodja! Rok in nog ne držite v odprtinah, ko naprava deluje.
Nevarnost telesnih poškodb!
Pred deli na rezalnem orodju, pred vzdrževalnimi in čistilnimi deli, pred preizkušanjem, ali je priključni kabel zavozlan ali poškodovan, in preden zapustite napravo, izključite elektromotor in izvlecite električni kabel iz naprave.
Nosite zaščito sluha!
Nosite zaščitna očala!
Nosite zaščitne rokavice!
Nevarnost telesnih poškodb!
Ne stopajte na napravo.
Nevarnost telesnih poškodb!
Z rokami, drugimi deli telesa ali oblačili nikdar ne segajte v polnilni lijak ali izmetalni jašek.
6. Obseg dobave
Posta Opis Kosov vka
A Osnovna naprava s spodnjim delom lijaka 1
B Obesa 1
C Os za kolesa 1
Posta Opis Kosov
vka
D Nastavek za kolo 2
E Vijak M6 x 55 2
F Šestroba matica 2
H Hitri pritrdilnik 2
I Kolo 2
J Pokrov kolesa 2
K Štiriroba matica 2
L Podložka premera 17 mm 4
M Vijak M6 x 50 2
N Izmetalna loputa 1
O Podaljšek izmeta 1
P Letev 1
Q Sornik 2
R Vijak torx P5 x 20 3
S Zgornji del lijaka 1
T Varnostni vijak 4
U Vijak torx P5 x 10 2
• Navodila za uporabo 1
7. Priprava naprave na uporabo
7.1 Namestitev osi in koles
- Namestite os kolesa (C) z nastavki (D), vijaki (E) in šestrobimi maticami (F) na obesi (B) ter jih privijte s kombiniranim ključem (V) (4 - 6 Nm).
- Kolesa (I) namestite na nameščeno os.
Hitre pritrdilnike potisnite le tako daleč na os za kolesa, da se kolesa zlahka vrtijo.
Hitrih pritrdilnikov po odstranitvi ni mogoče ponovno uporabiti.
- Hitri pritrdilnik (H) na os kolesa potisnite z izbočeno stranjo navzven.
• Na kolesa pritisnite pokrove koles (J).
7.2 Namestitev podvozja in izmetalnega jaška
1 Namestitev podaljška izmeta
- Osnovno napravo (A) položite na približno 15–20 cm visok kos lesa, kot kaže slika.
- Podaljšek izmeta (O) s kavlji (1) od zadaj obesite v odprtine (2) na osnovni napravi (A) in obrnite navzdol, tako da je sprednji del osnovne naprave natančno vstavljen v odprtino na podaljšku izmeta.
- Vijake (U) privijte v kupolo kavlja (1) (1 - 2 Nm).
2 Namestitev podvozja
- Štirikotne matice (K) in podložke (L) potisnite v predvidene odprtine na osnovni napravi (3).
- Podvozje z obema obesama (4) potisnite do konca v odprtini na osnovni napravi (5).
- Obeso s krivino (6) potisnite v odprtino v podaljšku izmeta (7).
- Vijake (M) s podložkami (L) vstavite v odprtine na obesah (8) in privijte s kombiniranim ključem (V) (4 - 6 Nm).
3 Namestitev letve
Krivina obes (6) mora ležati natančno v odprtinah podaljška izmeta (7).
- Namestite letev (P) in privijte vijake (R) (1 - 2 Nm).
- Napravo postavite pokonci.
4 Namestitev izmetalne lopute
- Obesite izmetalno loputo (N) in vtisnite sornike (Q) (po potrebi uporabite kladivo iz umetne mase). Pri obešanju pazite, da rebra (9) levo in desno na notranji strani izmetalne lopute natančno sedejo v vodilni utor podaljška izmeta (10).
7.3 Izmetalno loputo odprite in zaprite
Odprite izmetalno loputo:
- Za drobljenje odprite izmetalno loputo (1) navzgor in zapiralno zanko (2) zaskočite v podaljšek izmeta.
Zaprite izmetalno loputo:
- Za transport ali za prihranek prostora pri skladiščenju zanko za zapiranje (2) rahlo dvignite in izmetalno loputo (1) obrnite navzdol.
7.4 Namestitev zgornjega dela lijaka
Lijak lahko vgradi samo strokovni prodajalec s posebnim orodjem. Družba STIHL priporoča pooblaščenega prodajalca izdelkov STIHL.
- Zgornji del lijaka (S) namestite na spodnji del vijaka (3) tako, da je simbol (1) obrnjen naprej v smeri pritrdilnega vijaka (2).
Da ne bi pri privijanju vijakov prišlo do zdrsa zaščite pred škropljenjem, upoštevajte vrstni red namestitve. - Privijte vijake (T) v prikazanem vrstnem redu (1 2 3 4).
8. Napotki za delo
8.1 Kakšen material je primeren za predelavo?
- Polnjenje vrtnega drobilnika. ( 8.8)
GHE 150, GHE 250 S, GHE 260 S:
Ostanki obrezovanja dreves in žive meje ter debeli in razvejani lesni ostanki.
GHE 250, GHE 260:
Rastlinski odpadki, na primer odpadno sadje in zelenjava, cvetlični razrez, listje, pa tudi odrezan material z drevja, ostanki žive meje in debelejši ter močno razvejani lesni ostanki.
Ostanki žive meje naj bodo sveži, saj je sekljanje tako učinkovitejše.
8.2 Kakšen material ni primeren za predelavo?
Kamni, steklo, kovinski deli (žice, žeblji ...) ali plastični deli ne smejo priti v vrtni drobilnik.
Osnovno pravilo:
Materiali, ki ne sodijo v kompost, prav tako ne sodijo v vrtni drobilnik.
8.3 Največji dovoljeni premer vej
Podatki veljajo za sveže rezane lesne ostanke:
Največji dovoljeni premer vej GHE 150, GHE 250, GHE 250 S: 35 mm; G H E 2 6 0 , G H E 2 6 0 S : 40 mm
8.4 Delovno območje upravljavca
- Upravljavec mora biti zaradi varnosti, posebej zato, da ga ne bi poškodoval izmetan material, ves čas obratovanja (pri delujočem elektromotorju oziroma motorju z notranjim zgorevanjem) v delovnem območju (siva površina X).
8.5 Pravilna obremenitev naprave
Elektromotor oziroma motor z notranjim zgorevanjem vrtnega drobilnika obremenite le toliko, da se hitrost vrtenja bistveno ne zmanjša. Vrtne drobilnike vedno polnite enakomerno in neprekinjeno. Če se hitrost vrtenja motorja med delom z vrtnim drobilnikom zmanjša, polnjenje prenehajte in tako razbremenite elektromotor oziroma motor z notranjim zgorevanjem.
Elektromotor izklopite šele, ko v napravi ni več zdrobljenega materiala. V nasprotnem primeru lahko ob ponovnem vklopu pride do blokade rezalne plošče.
8.6 Zaščita proti preobremenitvi
Če pri delu pride do preobremenitve elektromotorja, vgrajena zaščita proti preobremenitvi samodejno izklopi elektromotor.
Po približno 10 minutah ohlajanja lahko vrtni drobilnik spet zaženete. Vzroki za pogosto sprožanje zaščite proti preobremenitvi so lahko naslednji:
- Neustrezen priključni kabel (⇒ 10.1)
– Preobremenitev omrežja
– Naprava je preobremenjena zaradi prevelikih količin zdrobljenega materiala ali topih nožev
8.7 Če je rezalna enota vrtnega drobilnika blokirana
Če rezalna enota vrtnega drobilnika med drobljenjem zablokira, takoj izključite elektromotor in izvlecite omrežni kabel. Potem odstranite polnilni lijak in odpravite vzrok motnje.
8.8 Polnjenje vrtnega drobilnika
Nevarnost telesnih poškodb! Pred polnjenjem vrtnega drobilnika skrbno preberite in natančno upoštevajte vse varnostne napotke v poglavju »Za vašo varnost« (⇒ 4.), še zlasti podpoglavje »Med delom« (⇒ 4.6). Polnjenje vrtnega drobilnika lahko izvaja samo ena oseba.
Nevarnost telesnih poškodb!
Z roko nikdar ne segajte v odprtino za polnjenje!
- Pri polnjenju vrtnega drobilnika upoštevajte delovno območje. (⇒ 8.4)
• Zaženite vrtni drobilnik. (⇒ 10.3)
Mehek material:
- Organske ostanke rastlin, kot so ostanki sadja in zelenjave, cvetlični razrez, listje, tanke veje itd., vrzite v odprtino za polnjenje (1).
Vlažen ali moker mehek material pomeni hitrejšo zamašitev naprave. Zaradi tega vrtni drobilnik polnite počasi in posebej pazite na število vrtljajev elektromotorja. Pri polnjenju to ne sme pasti.
Trd material:
Debelo in močno razvejano vejevje (upoštevajte maksimalno debelino vej ( 8.3)) prej prirežite s škarjami za veje.
- Ostanke dreves ali žive meje in lesne ostanke počasi uvajajte v odprtino za polnjenje (1). Trdi material naprava pri tem uvleče samodejno.
Nevarnost telesnih poškodb!
Poševno ležeče rezalno orodje dopušča možnost povratnega izmeta lesnih ostankov!
Za preprečitev poškodb zaradi povratnih udarcev morate vrtni drobilnik pravilno polniti s trdim materialom:
Daljše veje postavite rahlo poševno in jih skladno s simbolom (2) usmerjajte proti desni steni lijaka do rezalnega orodja.
Upoštevajte pravilno obremenitev elektromotorja. ( 8.5)
9. Varnostna oprema
9.1 Zapora proti ponovnemu zagonu elektromotorja
Napravo je mogoče zagnati le s stikalom, ne pa tudi z vključitvijo priključnega kabla v vtičnico.
9.2 Varnostna zapora
Elektromotor oziroma rezalno orodje lahko zaženete le, če je polnilni lijak pravilno zaprt. Če med delovanjem odvijete desni pritrdilni vijak (gledano s sprednje strani naprave), se elektromotor in rezalno orodje po nekaj sekundah samodejno ustavita.
9.3 Zavora izteka elektromotorja
Zavora izteka elektromotorja ob izklopu skrajša čas izteka motorja in nožev na nekaj sekund.
9.4 Zaščitni pokrovi
Vrtni drobilnik je opremljen z zaščitnimi pokrovi na polnilnem in izmetnem območju. Sem spadajo polnilni lijak z zgornjim delom lijaka in zaščito pred škropljenjem, podaljšek izmeta in izmetalna loputa.
Zaščitni pokrovi pri sekljanju zagotavljajo varno razdaljo od sekljalnih nožev.
10. Začetek uporabe naprave
Nevarnost telesnih poškodb!
Pred uporabo vrtnega drobilnika skrbno preberite poglavje »Za vašo varnost« (⇒ 4.) in upoštevajte vsa varnostna navodila.
10.1 Električna priključitev vrtnega drobilnika
Nevarnost telesnih poškodb!
Upoštevajte vsa varnostna navodila v poglavju »Opozorilo – Nevarnost zaradi električne napetosti« (⇒ 4.2).
Omrežna napetost in delovna napetost se morata ujemati (glejte tipsko tablico).
Omrežni kabel mora biti pravilno zaščiten v skladu z veljavnimi nacionalnimi predpisi o električnih inštalacijah. (⇒ 17.)
Kot priključni kabel je dovoljeno uporabiti samo kabel, ki ni lažji od kabla z gumijastim plaščem
H07 RN-F DIN/VDE 0282.
Vtične povezave morajo biti zaščitene pred škropljenjem vode.
Neustrezni kabelski podaljški povzročajo izgubo moči in lahko privedejo do poškodbe elektromotorja.
Presek omrežnega kabla mora znašati najmanj 3 x 1,5 mm² pri dolžini do 25 m oz. 3 x 2,5 mm² pri dolžini do 50 m.
Spoji vtičnic in vtičev priključnega kabla morajo biti iz gume ali prevlečeni z gumo in ustrezati standardu DIN/VDE 0620.
Ta naprava je namenjena za delovanje z električnim omrežjem s sistemsko impedanco Z_max na odjemni točki (hišni priključek), ki znaša največ 0,443 ohma (pri 50 Hz).
Uporabnik mora zagotoviti, da bo naprava priključena izključno na napajalno električno omrežje, ki izpolnjuje te zahteve. Po potrebi lahko dobite informacije o sistemski impedanci pri krajevnem elektrodistribucijskem podjetju.
Več informacij o priključitvi na električno omrežje lahko dobite pri svojem elektroinštalaterju.
Pri izbiranju omrežnega kabla upoštevajte vse točke poglavja »Električna priključitev naprave« (⇒ 10.1).
GHE 150, GHE 250, GHE 250 S:
• Dvignite zaponko (1).
- Priključite vtičnico omrežnega kabla.
- Sprostite zaponko.
GHE 260, GHE 260 S:
- Vtičnico omrežnega kabla priključite na 5-polni vtič naprave.
10.3 Vklop vrtnega drobilnika
V napravi ne sme biti drobljenega materiala, saj lahko ob vklopu pride do izmeta.
Zaporna naprava rezalne plošče mora biti vedno pomaknjena do konca. (⇒ 11.)
- Priključite omrežni kabel. (⇒ 10.2)
- Pritisnite zeleno tipko (1) na stikalu (slika prikazuje GHE 150, GHE 250, GHE 250 S).
Vrtni drobilnik se zažene.
Elektromotor mora doseči maksimalno število vrtljajev (število vrtljajev v prostem teku), preden lahko začnete dodajati drobljeni material.
10.4 Izklop vrtnega drobilnika
Nevarnost telesnih poškodb! Pri izklopu ne stopajte v območje izmeta!
Napravo izklopite tako, da stojite ob strani.
Po ustavitvi elektromotorja pazite, saj preteče nekaj sekund, preden se delovno orodje popolnoma ustavi.
- Pritisnite rdečo tipko (1) na stikalu (slika prikazuje GHE 150, GHE 250, GHE 250 S).
Elektromotor vrtnega drobilnika se izklopi in samodejno zavre.
Elektromotor izklopite šele, ko v napravi ni več zdrobljenega materiala. V nasprotnem primeru lahko ob ponovnem vklopu pride do blokade rezalne plošče.
10.5 Preverjanje smeri vrtenja rezalne plošče
Pri modelih GHE 260 in GHE 260 S pred začetkom dela (polnjenjem) preverite smer vrtenja rezalne plošče.
Nevarnost telesnih poškodb! Med preverjanjem vedno nosite zaščitna očala.
• Vklopite vrtni drobilnik. (⇒ 10.3)
- Izklopite vrtni drobilnik. (⇒ 10.4)
- Zaščito pred škropljenjem pritisnite navznoter in od zgoraj poglejte rezalno ploščo skozi odprtino za polnjenje: Smer vrtenja je pravilna, če se rezalna plošča vrti v levo (v nasprotni smeri urnega kazalca).
10.6 Spreminjanje smeri vrtenja rezalne plošče
Če je smer vrtenja rezalne plošče pri modelih GHE 260 in GHE 260 S napačna (v desno, v smeri urnega kazalca), jo morate spremeniti.
Smer vrtenja rezalnih plošč spremenite s spreminjanjem polarnosti preklopnika faz na omrežnem vtikaču.
- Preklopnik faze (1) z izvijačem (U) zavrtite za 180° v levo ali desno, dokler se ne zaskoči.
10.7 Drobljenje
- Vrtni drobilnik postavite na ravno in trdno podlago.
- Uporabite ustrezno prilegajoče zaščitne rokavice, zaščitna očala in zaščito sluha.
• Odprite izmetalno loputo. (⇔ 7.3)
- Priključite omrežni kabel vrtnega drobilnika.
• Zaženite vrtni drobilnik. (⇒ 10.3)
- Počakajte, da vrtni drobilnik doseže najvišje število vrtljajev (vrtljaji prostega teka).
- Vrtni drobilnik pravilno napolnite z materialom za drobljenje. (⇒ 8.8)
- Izklopite vrtni drobilnik. (⇒ 10.4)
11. Vzdrževanje
Nevarnost telesnih poškodb Pred vzdrževalnimi deli in čiščenjem naprave skrbno preberite ter natančno upoštevajte vse varnostne napotke v poglavju »Za vašo varnost« (⇒ 4.), še zlasti podpoglavje »Vzdrževanje in popravila« (⇒ 4.7).-
Pred vzdrževalnimi deli izvlecite omrežni kabel.
11.1 Čiščenje naprave
Vzdrževalni interval:
Po vsaki uporabi
Po vsaki uporabi napravo temeljito očistite. Skrbno ravnanje ščiti napravo pred okvarami in podaljšuje njeno življenjsko dobo.
Elektromotorji so zaščiteni pred brizgajočo vodo.
Orodja za drobljenje in komoro drobilnika zaščitite proti koroziji z običajnimi zaščitnimi sredstvi (npr. repično olje).
Napravo lahko čistite samo v prikazanem položaju.
- Odstranite polnilni lijak. (⇒ 11.3)
Z dovoda hladnega zraka (sesalnih rež) na ohišju elektromotorja odstranite umazanijo in tako omogočite zadostno hlajenje elektromotorja.
Curka vode nikoli ne usmerite v dele motorja elektromotorja oziroma motorja z notranjim
zgorevanjem, tesnila, ležajna
mesta in električne dele, kot so stikala. To ima lahko za posledico draga popravila.
Če umazanije in drugih ostankov ne morete odstraniti z vodo, ščetko, vlažno krpo ali leseno palico, podjetje STIHL priporoča uporabo
posebnega čistila (na primer posebno čistilo STIHL).
Ne uporabljajte agresivnih čistil.
Redno čistite rezalne plošče.
11.2 Namestitev polnilnega lijaka
Pritrdilne vijake morate povezati s polnilnim lijakom tako, da jih ne izgubite.
- Polnilni lijak (1) obesite na pritrdilne kavlje osnovne naprave (2), nato pa ga nagnite naprej.
- Oba pritrdilna vijaka (3) hkrati zategnite.
11.3 Odstranitev polnilnega lijaka
- Oba pritrdilna vijaka (1) razrahljajte, da se prosto vrtita. Pri tem ostaneta na polnilnem lijaku.
- Polnilni lijak (2) zavrtite nazaj in ga odstranite.
11.4 Pritrditev rezalne plošče
Nevarnost telesnih poškodb!
Delajte le z rokavicami!
Nikoli se ne dotikajte nožev, dokler se popolnoma ne ustavijo.
• Odstranite polnilni lijak. (⇒ 11.3)
- Rezalno ploščo (1) zavrtite tako, da bo odprtina (2) pred zaporno napravo (3).
• Dvignite zaporno napravo (3).
11.5 Odstranjevanje kompleta nožev
- Pritrdite rezalno ploščo (5). (⇒ 11.4)
- Vijak (1) odvijte s kombiniranim ključem (V).
- Odstranite vijak (1), varnostno podložko (2), pritrdilni obroč (3), krilati nož (4), krilati nož (6, samo pri GHE 250 in GHE 260) ter rezalno ploščo (5).
- Odstranite nož z možnostjo obračanja. (⇒ 11.8)
- GHE 250 in GHE 260: Odvijte vijake (7) in jih odstranite skupaj z maticami (9). Odstranite trgalni nož (8) v smeri navzdol.
11.6 Namestitev kompleta nožev
Obvezno upoštevajte vrstni red namestitve in zatezne momente.
- Nož z možnostjo obračanja namestite na rezalno ploščo. (⇒ 11.8)
- GHE 250 in GHE 260: Trgalni nož (8) namestite na rezalno ploščo (5) ter ga privijte z maticami (9) in vijaki (7) (10 Nm).
- Rezalno ploščo (5) vstavite v ohišje in jo pritrdite. (⇒ 11.4)
- Namestite krilati nož (6, samo pri GHE 250 in GHE 260), krilati nož (4), pritrdilni obroč (3) in varovalno podložko (2) ter ga privijte z vijakom (1) (50 Nm).
- Pomaknite zaporno napravo v prvotni položaj, da se lahko rezalna plošča znova prosto vrti. (⇒ 11.4)
- Namestite polnilni lijak. (⇒ 11.2)
11.7 Vzdrževanje noža
Nevarnost telesnih poškodb!
Delajte izključno z močnimi rokavicami!
Vzdrževalni interval: pred vsako uporabo
• Demontirajte polnilni lijak. (⇒ 11.3)
- Pritrdite rezalno ploščo. (⇒ 11.4)
- Preverite, ali je nož morda poškodovan (zareze in razpoke) ter obrabljen, in ga po potrebi obrnite ali zamenjajte.
Meje obrabe nožev:
Nože je treba obrniti oziroma zamenjati, preden dosežejo navedeno mejo obrabe. Družba STIHL priporoča pooblaščenega prodajalca izdelkov STIHL.
1 Nož z možnostjo obračanja
- Na nožih izmerite razdaljo (A) od izvrtine do roba noža na več mestih. Najmanjša razdalja:
A = 6 mm
2 Krilati nož
- Izmerite širino noža (B) na dvignjenem robu krilatega noža.
Najmanjša izmerjena širina:
B = 15 mm
3 Krilati nož (GHE 250, GHE 260)
- Izmerite širino noža (C) na dvignjenem robu krilatega noža.
Najmanjša izmerjena širina:
C = 19 mm
4 Trgalni nož (GHE 250, GHE 260)
- Izmerite širino noža (D) na dvignjenem robu trgalnega noža.
Najmanjša izmerjena širina:
D = 13 mm
11.8 Obračanje noža
Tope nože z možnostjo obračanja lahko enkrat obrnete. Vedno obrnite oba noža!
• Odstranite komplet nožev. (⇔ 11.5)
- Popustite vijake (1) in jih odstranite z maticami (2).
- Nož (3) odstranite v smeri navzgor.
• Očistite rezalne plošče.
- Obrnite nož (3) in ga z izpostavljenim ostrim nožem postavite na rezalno ploščo ter poravnajte izvrtine.
- Vijake (1) vtaknite z zgornje strani skozi izvrtine in privijte matice (2). Matice (2) privijte z 10 Nm.
• Odstranite komplet nožev. (⇒ 11.6)
Brušenje noža:
Obojestransko tope nože morate pred nadaljevanjem dela nabrusiti.
Da bi zagotovili optimalno delovanje naprave, morajo nože brusiti izključno strokovnjaki. Družba STIHL priporoča pooblaščenega prodajalca izdelkov STIHL.
• Pred brušenjem nože odstranite.
- Nože pri brušenju hladite, na primer z vodo. Ne sme se pojaviti modro obarvanje, saj se s tem zmanjša trajnost ostrenja rezila.
- Nož nabrusite enakomerno, da se izognete vibracijam zaradi neuravnoteženosti.
- Pred vgradnjo se prepričajte, da noži niso poškodovani: Če so na njih vdrtine ali razpoke ali će so dosežene meje obrabe, jih je treba zamenjati.
- Rezila noža brusite pod kotom 30°.
- Nože naostrite proti rezilu.
- Po postopku brušenja rob na rezilnem robu po potrebi odstranite s finim brusilnim papirjem.
- Pri namestitvi nožev upoštevajte zatezne momente v poglavju »Menjava nožev«.
11.9 Elektromotor in kolesa
Elektromotor ne potrebuje vzdrževanja.
Ležaji koles ne potrebujejo vzdrževanja.
Pri daljši prekinitvi obratovanja vrtnega drobilnika (čez zimo) upoštevajte naslednja navodila:
- Skrbno očistite vse zunanje dele naprave.
- Vse premične dele dobro naoljite oz. namastite.
12. Transport
Nevarnost telesnih poškodb! Pred transportom skrbno preberite in upoštevajte poglavje »Za vašo varnost«, posebej poglavje »Transport naprave«. (⇒ 4.4)
12.1 Vlečenje ali potiskanje vrtnega drobilnika
- Vrtni drobilnik primite za zgornji del lijaka (1) in ga nagnite nazaj.
- Nato lahko vrtni drobilnik počasi (korakoma) vlečete ali potiskate.
12.2 Dviganje ali nošenje vrtnega drobilnika
Za dviganje in nošenje sta vedno potrebni najmanj 2 osebi.
Nosite primerno zaščitno opremo, ki v celoti pokriva podlahti in trup.
• 1. oseba: Vrtni drobilnik primite za ročaja na zgornjem delu lijaka (1).
- 2. oseba: Vrtni drobilnik primite za letev podaljška izmeta (2).
• Hkrati dvignite vrtni drobilnik.
12.3 Prenos vrtnega drobilnika na tovorno površino
- Napravo zavarujte z ustreznimi pritrdili pred zdrsom. Vrvi oziroma pasove pritrdite na obeso (1) ali polnilni lijak (2).
13. Zmanjšanje obrabe in preprečevanje okvar
Pomembni napotki za vzdrževanje in negovanje za skupino izdelkov
Električni vrtni drobilnik (STIHL GHE)
Za telesne poškodbe in materialno škodo, ki je nastala zaradi neupoštevanja navodil za uporabo, še posebej glede varnosti, upravljanja in vzdrževanja, ali zaradi uporabe nedovoljenih dodatnih ali rezervnih delov, družba STIHL ne prevzema nobene odgovornosti.
Obvezno upoštevajte naslednja pomembna navodila za preprečevanje škode in čezmerne obrabe svoje naprave STIHL:
1. Obrabni deli
Nekateri deli naprav STIHL so tudi pri uporabi, ki je skladna s predpisi, podvrženi normalni obrabi ter jih je zato glede na način in čas uporabe treba pravočasno zamenjati.
To so na primer:
- N o ž i
– Rezalna plošča
2. Upoštevanje določil v teh navodilih za uporabo
Uporaba, vzdrževanje in shranjevanje naprave STIHL mora potekati tako skrbno, kot je opisano v teh navodilih za uporabo. Za vso škodo, ki nastane zaradi neupoštevanja varnostnih navodil ter navodil za uporabo in vzdrževanje, je odgovoren uporabnik.
To še zlasti velja za:
- napačno električno priključitev (napetost),
– spremembe na izdelku, ki jih podjetje STIHL ni odobrilo,
– uporabo orodja in opreme, ki sta za napravo neustrezna, neprimerna ali slabe kakovosti,
– uporabo izdelka v nasprotju s predpisi,
– uporabo izdelka na športnih ali tekmovalnih prireditvah, - posledično škodo, nastalo zaradi nadaljnje uporabe izdelka s poškodovanimi deli.
3. Vzdrževalna dela
Redno je treba izvajati vsa v razdelku »Vzdrževanje« navedena dela.
Če uporabnik teh vzdrževalnih del ne more izvajati sam, naj jih izvede pooblaščeni prodajalec.
Družba STIHL priporoča, naj vzdrževalna dela in popravila izvajajo samo pooblaščeni prodajalci izdelkov STIHL.
Pooblaščeni prodajalci izdelkov STIHL se redno šolajo in dobivajo tehnične informacije.
Če dela niso pravilno izvedena, lahko pride do okvar, za katere je odgovoren uporabnik.
V to skupino spadajo med drugim:
– škoda na elektromotorju zaradi nezadostnega čiščenja dovoda hladnega zraka (sesalne reže, hladilna rebra, ventilator),
- korozijska in druga posledična škoda, nastala zaradi nepravilnega skladiščenja,
– škoda na napravi zaradi uporabe nadomestnih delov slabše kakovosti,
– škoda, ki je nastala zaradi nepravočasnega ali nezadostnega vzdrževanja oziroma zaradi vzdrževalnih del in popravil, ki niso bila opravljena v delavnicah specializiranih trgovcev.
14. Običajni nadomestni deli
Nož z možnostjo obračanja: 6008 702 0121
Krilati nož: 6008 702 0300
GHE150, GHE250S, GHE260S Celotna rezalna plošča: 6008 700 5120
GHE 250, GHE 260 Celotna rezalna plošča: 6008 700 5117
Krilati nož: 6008 702 0310 Trgalni nož: 6008 702 0110
15. Varovanje okolja
Zdrobljeni material ne sodi v smeti. Treba ga je kompostirati.
Embalaža, naprava in oprema so narejeni iz materialov, ki se lahko reciklirajo in jih je treba
temu primerno odstraniti.
Ločeno, okolju prijazno odlaganje ostankov materiala spodbuja reciklažo vrednih materialov. Zato napravo po izteku življenjske dobe dostavite centru za zbiranje in predelavo surovin.
- vrsta: električni vrtni drobilnik - znamka: STIHL
- tip: GHE 150.0, GHE 250.0, GHE 250.0 S, GHE 260.0, GHE 260.0 S
- moč za GHE 150.0, GHE 250.0, GHE 250.0 S: 2500 W
– moč za GHE 150.0, GHE 250.0, GHE 250.0 S, GB/CH: 2000 W
– moč za GHE 260.0, GHE 260.0 S: 2900 W
– serijska oznaka: 6008
ustreza zadevnim določbam Direktiv 2000/14/EC, 2006/42/EC, 2014/30/EU in 2011/65/EU ter da je bila razvita in izdelana skladno z različicami naslednjih standardov, veljavnimi na datum proizvodnje: EN 50434, EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2 in EN 61000-3-3 (če se uporablja).
Pri ugotavljanju izmerjene in zagotovljene ravni zvočne moči smo ravnali skladno s Prilogo V k Direktivi 2000/14/EC.
GHE 150.0
- Izmerjena raven zvočne moči: 96,9 dB(A) - Zagotovljena raven zvočne moči: 99 dB(A)
GHE 250.0
- Izmerjena raven zvočne moči: 100,8 dB(A) - Zagotovljena raven zvočne moči: 103 dB(A)
GHE 250.0 S
- Izmerjena raven zvočne moči: 96,5 dB(A) - Zagotovljena raven zvočne moči: 100 dB(A)
GHE 260.0
- Izmerjena raven zvočne moči: 98,4 dB(A) - Zagotovljena raven zvočne moči: 102 dB(A)
GHE 260.0 S
- Izmerjena raven zvočne moči: 97,7 dB(A) - Zagotovljena raven zvočne moči: 101 dB(A)
Tehnično dokumentacijo hrani podjetje STIHL Tirol GmbH.
Leto izdelave in številka stroja sta navedeni na vrtnem drobilniku.
Langkampfen, 02. 06. 2021
STIHL Tirol GmbH
Za
Matthias Fleischer, vodja raziskav in razvoja
Za
Sven Zimmermann, vodja kakovosti
17. Tehnični podatki
GHE 150.0/GHE 250.0/GHE 250.0 S:
Elektromotor BSRBF 0,75/2-C
Moč 2500 W
GB 2000 W
CH 2000 W
Nazivni tok 11,4 A
GB 9,3 A
CH 9,3 A
Število vrtljajev 2800 min -1
Omrežna varovalka ^1 16 A
10 A (CH)
Frekvenca 50 Hz
GHE 150.0/GHE 250.0/GHE 250.0 S:
| Razred zaščite | I |
| Vrsta zaščite | zaščiteno pred škropljenjem (IP X4) |
| Način uporabe | P40 |
| 40 s trajajoča obremenitev 60 s prostega teka |
GHE 150.0:
| Meritev po 2000/14/EC/S.I. 2001/1701: | |
| Zagotovljena raven zvočne moči L_WAd | 99 dB(A) |
| Negotovost K_WA | 2,4 dB(A) |
| Meritev po EN 50434: | |
| Raven zvočnega tlaka na delovnem mestu L_pA | 89 dB(A) |
| Negotovost K_pA | 2 dB(A) |
| Zatezni moment vijakov: | |
| Rezalna plošča | 50 Nm |
| Nož z možnostjo obračanja | 10 Nm |
| Teža | 26 kg |
| D/Š/V | 95/48/114 cm |
GHE 250.0/GHE 250.0 S:
| Meritev po 2000/14/EC/S.I. 2001/1701: | |
| Zagotovljena raven zvočne moči L_WAd | 103/100 dB(A) |
| GHE 250.0: | 2,7 dB(A) |
| Negotovost K_WA | |
| GHE 250.0 S: | 2,4 dB(A) |
| Negotovost K_WA | |
| GHE 250.0 S (GB): | 3,3 dB(A) |
| Negotovost K_WA | |
| Meritev po EN 50434: | |
GHE 250.0/GHE 250.0 S:
| Raven zvočnega tlaka na delovnem mestu L_pA | 92/90 dB(A) |
| Negotovost K_pA | 3 dB(A) |
| Zatezni moment vijakov: | |
| Rezalna plošča | 50 Nm |
| Nož z možnostjo obračanja | 10 Nm |
| Trgalni nož ^2 | 10 Nm |
| Teža | 27/27 kg |
| 27/27 kg (GB) | |
| 26 kg (CH) | |
| D/Š/V | 107/48/143 cm |
GHE 260.0/GHE 260.0 S:
| Elektromotor, tip | BSRF 0,75/2-C |
| Moč 2900 W | |
| Nazivni tok 4,8 A | |
| Nazivna napetost 400 (3~) V~Število vrtljajev 2780 min | -1 |
| Omrežna varovalka | 10 A |
| Frekvenca | 50 Hz |
| Razred zaščite | I |
| Vrsta zaščite | zaščiteno pred škropljenjem (IP X4) |
| Način uporabe | P40 |
| 40 s trajajoča obremenitev 60 s prostega teka | |
| Meritev po 2000/14/EC/S.I. 2001/1701: | |
| Zagotovljena raven zvočne moči L_WAd | 102/101 dB(A) |
| GHE 260.0: | 3,2 dB(A) |
| Negotovost K_WA | |
| GHE 260.0 S: | 3,3 dB(A) |
| Negotovost K_WA | |
GHE 260.0/GHE 260.0 S:
Meritev po EN 50434:
Raven zvočnega 89/91 dB(A)
tlaka na delovnem
mestu L_pA
Pri omrežni varovalki z napetostjo manj kot 16 A se lahko ob zagonu ali večji obremenitvi naprave pogosto sproži varovalka.
2) za modela GHE 250.0 in GHE 260.0
17.1 REACH
REACH je uredba ES za registracijo, ocenjevanje in odobritev kemikalij.
Za informacije o izpolnitvi uredbe ES REACH št. 1907/2006 glejte spletno mesto www.stihl.com/reach.
18. Iskanje napak
✗ po potrebi obiščite pooblaščenega prodajalca; podjetje STIHL priporoča pooblaščenega prodajalca izdelkov STIHL.
Motnja:
Elektromotor se ne zažene
Možni vzroki:
- Z a š čita elektromotorja je aktivirana
– Ni omrežne napetosti
- Priključni kabel, vtič, vtičnica ali stikalo je pokvarjeno
N Polnilni lijak ni pravilno zaprt – izključeno je varnostno stikalo (zaustavitev motorja)
– Blokirana je rezalna plošča
– Zaporna naprava ni bila prestavljena v prvotni položaj
Rešitev:
- Ohladite napravo (⇒ 8.6)
– Preverite omrežni kabel in varovalko ✗ (⇒ 10.1)
– Preverite oziroma zamenjajte kabel, vtič, vtičnico oziroma stikalo (elektroinštalater) ✕ (⇒ 10.1)
– Pravilno zaprite in privijte polnilni lijak (⇒ 11.2)
– Odstranite polnilni lijak in iz ohišja odstranite ostanke sekljanja (Pozor: izvlecite omrežni kabel) (⇔ 11.3)
– Zaporno napravo prestavite v prvotni položaj (⇔ 11.4)
Motnja:
Zmanjšana zmogljivost sekljanja
Možni vzroki:
- Topi noži
Rešitev:
– Obrnite, nabrusite ali zamenjajte nož ✗ (⇒ 11.7)
Motnja:
Zdrobljenega materiala ne povleče v napravo
Možni vzroki:
– GHE 260: Napačna smer vrtenja rezalne plošče
Rešitev:
– GHE 260: Spremenite smer vrtenja rezalne plošče (⇒ 10.6)
19. Načrt servisiranja
19.1 Potrditev predaje
Model:
Serijska številka:
19.2 Potrditev servisa
Pri vzdrževalnih delih ta navodila za uporabo dajte pooblaščenemu prodajalcu izdelkov STIHL.
Ta bo na vnaprej natisnjenih poljih potrdil izvedbo servisnih del.
Servis izveden dne
Datum naslednjega servisa
Pozor – nebezpečenstvo úrazu!
Granice istrošenosti noževa:
Pre postizanja navedenih granica istrošenosti, noževe je potrebno obrtati odn. zameniti. STIHL preporučuje ovlašćenog STIHL distributera.
1 Obrtni nož
- Na noževima izmerite rastojanje (A) od otvora do ivice noža na više mesta. Najmanje rastojanje: A = 6 mm
2 Nož sa krilcima
- Izmerite širinu noža (B) na podignutoj ivici noža sa krilcima.
Minimalna širina noža:
B = 15 mm
3 Nož sa krilcima (GHE 250, GHE 260)
- Izmerite širinu noža (C) na podignutoj ivici noža sa krilcima.
Minimalna širina noža:
C = 19 mm
4 Nož za seckanje i kidanje (GHE 250, GHE 260)
- Izmerite širinu noža (D) na podignutoj ivici noža za seckanje i kidanje.
Minimalna širina noža:
D = 13 mm
11.8 Obrtanje noža
Električne baštenske seckalice (STIHL GHE)
Svi radovi navedeni u odeljku „Održavanje“ moraju se redovno sprovoditi.
Ukoliko korisnik nije u stanju da samostalno obavi radove na održavanju, treba da za to zaduži ovlašćenog distributera.
14. Uobičajeni rezervni delovi
Obrtni nož: 6008 702 0121
Nož sa krilcima: 6008 702 0300
GHE 150, GHE 250 S, GHE 260 S Kompletan disk sa noževima: 6008 700 5120
GHE 250, GHE 260 Kompletan disk sa noževima: 6008 700 5117 Nož sa krilcima: 6008 702 0310 Nož za seckanje i kidanje: 6008 702 0110
15. Zaštita životne sredine
Masa za seckanje se ne baca u otpad nego se kompostira.
Ambalaža, uređaj i dodatni pribor su proizvedeni od materijala koji se može
reciklirati i treba ih odlagati u skladu sa tim.
Odvojeno i ekološki prihvatljivo odlaganje ostataka materijala povećava mogućnost ponovne upotrebe iskoristivog materijala. Iz tog razloga, nakon isteka uobičajenog veka upotrebe uređaj treba odneti na mesto za prikupljanje iskoristivog materijala.
16. Izjava proizvođača o usaglašenosti
16.1 EC Izjava proizvođača o usaglašenosti za baštenske usitnjivače STIHL GHE 150.0/250.0/250.0 S/260.0/260.0 S
Matijas Flajšer, direktor sektora za istraživanje i razvoj
Ovlašćeni predstavnik
Sven Cimerman, direktor sektora za kvalitet
17. Tehnički podaci
GHE 150.0/GHE 250.0/GHE 250.0 S: Elektromotor BSRBF 0,75/2-C
Snaga 2500 W
GB 2000 W
CH 2000 W
Nominalna jačina struje 11,4 A
GB 9,3 A
CH 9,3 A
Nominalni napon 230 V\~ Broj obrtaja 2800 min -1
Mrežni osigurač ^1 16 A
GHE 150.0/GHE 250.0/GHE 250.0 S:
10 A (CH)
Frekvencija 50 Hz
Klasa zaštite I
2. O ovim uputama za uporabu
2.1 Općenito
Ove su upute za uporabu originalne upute proizvođača u smislu EU direktive 2006/42/EC.
STIHL neprestano radi na razvoju svojih proizvoda pa stoga zadržava pravo na izmjene u oblikovanju, tehničkoj izvedbi i opremi uređaja.
4.2 Upozorenje – opasnosti od električne struje
Nosite štitnik za uši!
Nosite zaštitne naočale! Nosite radne rukavice!
Opasnost od ozljeda!
• Upute za uporabu 1
16. Atitikties deklaracija
16.1 ES atitikties deklaracija. Sodo smulkintuvas STIHL GHE 150.0, GHE 250.0, GHE 250.0 S, GHE 260.0, GHE 260.0 S
„STIHL Tirol GmbH“
Österreich (Austrija)
