GHE 150 - Rīve STIHL - Bezmaksas lietošanas instrukcija

Produkta veids	Elektriskais dārzu smalcinātājs
Zīmols	STIHL
Modelis	GHE 150
Nominālā jauda	2500 W (2000 W GB/CH)
Nominālais spriegums	230 V~
Frekvence	50 Hz
Nominālā strāva	11,4 A (9,3 A GB/CH)
Tukšgaitas ātrums	2800 apgr./min
Maksimālais zaru diametrs	35 mm
Svars	26 kg
Izmēri (G x P x A)	95 x 48 x 114 cm
Garantētais akustiskās jaudas līmenis	99 dB(A)
Darba režīms	P40 (40 s slodze, 60 s tukšgaita)
Aizsardzības klase	I
Aizsardzības pakāpe	IP X4 (aizsargāts pret šļakstiem)
Tīkla aizsardzība ar drošinātājiem	16 A (10 A Šveicē)
Drošības ierīces	Atkārtotas iedarbināšanas bloķēšana, piltuves bloķēšana, palēninājuma bremze, aizsargvāki
Nažu apkope	Apgriešana (vienreiz) vai asināšana pie speciālista
Bieži lietojamās rezerves daļas	Divpusējais nazis (6008 702 0121), spārnu nazis (6008 702 0300), pilns nažu disks (6008 700 5120)
Barošana	Tīkls 230 V ar savienojuma kabeli H07 RN-F, minimālais šķērsgriezums 3x1,5 mm² uz 25 m

Bieži uzdotie jautājumi - GHE 150 STIHL

Kādus materiālus es varu smalcināt ar STIHL GHE 150?

Jūs varat smalcināt svaigi nogrieztus zarus, dzīvžogu atgriezumus, zarus, kā arī mīkstus augu atkritumus, piemēram, augļu un dārzeņu atliekas, nokaltušus ziedus un lapas. Maksimālais zaru diametrs ir 35 mm.

Ko nekad nedrīkst ievietot smalcinātājā?

Stingri aizliegts smalcināt akmeņus, stiklu, metāla daļas (stieples, naglas), plastmasas materiālus vai jebkādus nekompostējamus priekšmetus. Šie materiāli var sabojāt ierīci vai bīstami izmesties.

Kā droši iedarbināt un apturēt smalcinātāju?

Lai iedarbinātu, pievienojiet strāvas vadu, pēc tam nospiediet slēdža zaļo pogu. Lai apturētu, nospiediet sarkano pogu. Pirms jebkādas iejaukšanās pagaidiet, līdz naži pilnībā apstājušies. Nekad nestāviet izmešanas kanāla priekšā apstādināšanas laikā.

Ko darīt, ja smalcinātājs lietošanas laikā aizsprostojas?

Nekavējoties izslēdziet elektromotoru un atvienojiet kontaktdakšu no tīkla. Noņemiet pildīšanas piltuvi un manuāli izņemiet aizsprostotos atlikumus. Pirms atkārtotas iedarbināšanas pārbaudiet, vai griešanas iekārta nav bojāta.

Kā kopt GHE 150 nažus?

Pirms katras lietošanas pārbaudiet nažu nodilumu. Divpusējos nažus var vienreiz apgriezt, ja tie ir notruluši. Asināšana jāveic speciālistam. Nomainiet nažus, ja attālums starp urbumu un griešanas malu ir mazāks par 6 mm (divpusējais nazis) vai ja spārnu naža platums ir mazāks par 15 mm.

Kāda ir tīrīšanas procedūra pēc lietošanas?

Rūpīgi notīriet ierīci pēc katras lietošanas. Noņemiet pildīšanas piltuvi, notīriet motora ventilācijas spraugas un ieeļļojiet griešanas instrumentus ar rapšu eļļu, lai novērstu koroziju. Nekad neizmantojiet augstspiediena tīrītāju vai agresīvus mazgāšanas līdzekļus.

Kā uzglabāt smalcinātāju ziemai?

Rūpīgi notīriet visas ārējās daļas, ieeļļojiet vai ieziežiet kustīgās daļas un uzglabājiet ierīci sausā, tīrā un slēgtā vietā, bērniem nepieejamā vietā. Pildīšanas piltuvei jāpaliek uzmontētai. Pārliecinieties, ka ierīce ir pilnībā darba kārtībā.

Kādas drošības ierīces ir integrētas?

GHE 150 ir aprīkots ar atkārtotas iedarbināšanas bloķēšanas ierīci (ierīci var iedarbināt tikai ar slēdzi), piltuves bloķēšanu (motors apstājas, ja piltuve ir slikti aizvērta), palēninājuma bremzi (naži apstājas dažu sekunžu laikā) un aizsargvākiem ap pildīšanas un izmešanas zonām.

Kādu pagarinātāju izmantot?

Izmantojiet savienojuma kabeli, kas atbilst standartam H07 RN-F, ar minimālo šķērsgriezumu 3 x 1,5 mm² maksimālajam garumam 25 m, vai 3 x 2,5 mm² 50 m. Kabelim lietošanas laikā jābūt pilnībā attītam. Savienotājiem jābūt aizsargātiem pret šļakstiem.

Kā transportēt smalcinātāju?

Pirms jebkādas transportēšanas izslēdziet motoru, atvienojiet kontaktdakšu un pagaidiet, līdz naži pilnībā apstājas. Ierīces pacelšanai nepieciešami divi cilvēki: viens satver piltuves augšējās daļas rokturus, otrs – izmešanas pagarinātāja stieni. Transportējot uz kravas virsmas, nostipriniet ierīci ar siksnām pie riteņa balsta vai piltuves.

LIETOŠANAS INSTRUKCIJA GHE 150 STIHL

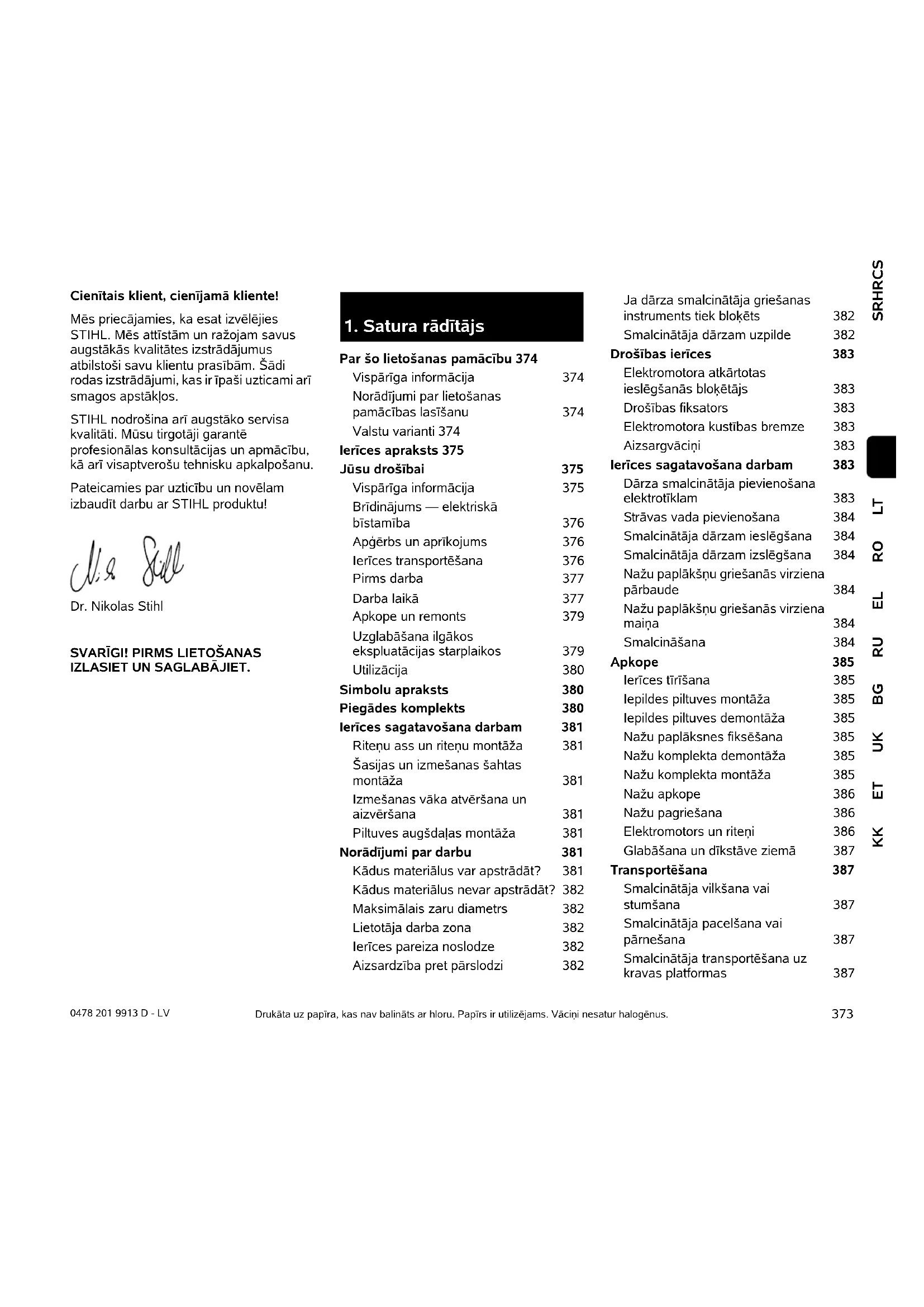

Cienītais klient, cienījamā kliente!

Mēs priecājamies, ka esat izvēlējies STIHL. Mēs attīstām un ražojam savus augstākās kvalitātes izstrādājumus atbilstoši savu klientu prasībām. Šādi rodas izstrādājumi, kas ir īpaši uzticami arī smagos apstāklos.

STIHL nodrošina arī augstāko servisa kvalitāti. Mūsu tirgotāji garantē profesionālas konsultācijas un apmācību, kā arī visaptverošu tehnisku apkalpošanu.

Pateicamies par uzticību un novēlam izbaudīt darbu ar STIHL produktu!

Dr. Nikolas Stihl

SVARĪGI! PIRMS LIETOŠANAS IZLASIET UN SAGLABĀJIET.

1. Satura rādītājs

Par šo lietošanas pamācību 374

Vispārīga informācija 374

Norādījumi par lietošanas pamācības lasīšanu 374

Valstu varianti 374

lerīces apraksts 375

Jūsu drošībai 375

Vispārīga informācija 375

Brīdinājums — elektriskā bīstamība 376

Apgērbs un aprīkojums 376

lerīces transportēšana 376

Pirms darba 377

Darba laikā 377

Apkope un remonts 379

Uzglabāšana ilgākos ekspluatācijas starplaikos 379

Utilizācija 380

Simbolu apraksts 380

Piegādes komplekts 380

lerīces sagatavošana darbam 381

Riteņu ass un riteņu montāža 381

Šasijas un izmešanas šahtas montāža 381

Izmešanas vāka atvēršana un aizvēršana 381

Piltuves augšdaļas montāža 381

Norādījumi par darbu 381

Kādus materiālus var apstrādāt? 381

Kādus materiālus nevar apstrādāt? 382

Maksimālais zaru diametrs 382

Lietotāja darba zona 382

lerīces pareiza noslodze 382

Aizsardzība pret pārslodzi 382

Ja dārza smalcinātāja griešanas

instruments tiek blokēts 382

Smalcinātāja dārzam uzpilde 382

Drošības ierīces

Elektromotora atkārtotas

ieslēgšanās blokētājs 383

Drošības fiksators 383

Elektromotora kustības bremze 383

Aizsargvācini 383

lerīces sagatavošana darbam

Dārza smalcinātāja pievienošana elektrotīklam

Strāvas vada pievienošana 384

Smalcinātāja dārzam ieslēgšana 384

Smalcinātāja dārzam izslēgšana 384

Nažu paplākšņu griešanās virziena pārbaude

Nažu paplākšņu griešanās virziena maina

Smalcināšana 384

Apkope

lerīces tīrīšana 385

lepildes piltuves montāža 385

lepildes piltuves demontāža 385

Nažu paplāksnes fiksēšana 385

Nažu komplekta demontāža 385

Nažu komplekta montāža 385

Nažu apkope 386

Nažu pagriešana 386

Elektromotors un riteni 386

Glabāšana un dīkstāve ziemā 387

Transportēšana

Smalcinātāja vilkšana vai stumšana 387

Smalcinātāja pacelšana vai pārnešana 387

Smalcinātāja transportēšana uz kravas platforms 387

Nodiluma samazināšana un bojājumu novēršana 387

Parastās rezerves daļas 388

Vides aizsardzība 388

Atbilstības deklarācija 388

ES atbilstības deklarācija smalcinātājam dārzam STIHL GHE 150.0, GHE 250.0, GHE 250.0 S, GHE 260.0, GHE 260.0 S 388

Tehniskie parametri 389

REACH 390

Darbības traucējummeklēšana 390

Apkopes grafiks 391

Nodošanas apstiprinājums 391

Apkopes apstiprinājums 391

2. Par što lietošanas pamācību

2.1 Vispārīga informācija

Šī lietošanas pamācība ir ražotāja originālā lietošanas pamācība saskaņā ar EK Direktīvu 2006/42/EC.

STIHL nepārtraukti pilnveido piedāvātos produktus. Tāpēc mēs saglabājam tiesības veikt piegādes komplekta izmaiņas, kas attiecas uz produkta formu, tehniku un aprīkojumu. Tādējādi nevar izvirzīt nekādas prasības, atsaucoties uz šajā brošūrā minētajiem datiem un attēliem.

Šajā lietošanas pamācībā ir aprakstīti iespējamie modeli, kuri nav pieejami visās valstīs.

Šī lietošanas pamācība ir aizsargāta ar autortiesībām. Visas tiesības ir aizsargātas, it īpaši tiesības uz pavairošanu, tulkošanu un apstrādi elektroniskās sistēmās.

2.2 Norādījumi par lietošanas pamācības lasīšanu

Attēli un teksti apraksta noteiktus rīcības solus.

Šajā lietošanas pamācībā ir paskaidroti visi attēlu simboli, kas atrodas uz ierīces.

Skatišanās virziens

Lietošanas pamācībā norādītais skatīšanās virziens pa kreisi un pa labi: lietotājs stāv aiz ierīces (darba pozīcija).

Norādes uz nodalām

Ar bultiņu ir sniegtas norādes uz attiecīgajām nodalām un apakšnodalām, kur atrodams detalizētāks skaidrojums. Šis piemērs ietver norādi uz nodalu: (⇒ 3.)

Teksta fragmentu markējums

Aprakstītie norādījumi var būt apzīmēti tālāk minētajos veidos.

Rīcības soļi, kas lietotājam norāda veikt kādu darbību:

- izmantojot skrūvgriezi, atskrūvējiet skrūvi (1), nospiediet rokturi (2)...

Vispārīgs uzskaitījums:

– produkta izmantošana sporta vai sacensību pasākumos.

Teksti ar papildu nozīmi

Lai īpaši izceltu teksta fragmentus ar papildu nozīmi, lietošanas pamācībā tiem pievienots kāds no tālāk minētajiem simboliem.

Bīstami!

Negadījumu un smagu savainojumu gūšanas risks. Nepieciešams veikt konkrētas darbības vai izvairīties no tām.

Bridinājums!

Savainošanās risks. Noteikts rīcības veids pasargā no iespējamas vai paredzamas savainojumu gūšanas.

Uzmanību!

Brīdina par viegliem savainojumiem vai materiāliem zaudējumiem, kuru rašanos var novērst, veicot konkrētas darbības.

Norādījums

Informācija par labāku ierīces izmantošanu un iespējami nepareizas lietošanas novēršanu.

Teksti, kas saistīti ar attēliem

Attēli, kuros paskaidrota ierīces lietošana, ir sniegti lietošanas pamācības sākumā.

Kameras simbols tiek izmantots, lai attēlu lappusēs redzamos attēlus sasaistītu ar attiecīgo šīs lietošanas pamācības teksta daļu.

2.3 Valstu varianti

Atkaribā no piegādes valsts STIHL komplektācijā ietver ierīces ar dažādiem spraudniem un slēdžiem.

Attēlos ir parādītas ierīces ar Euro spraudni; ierīces ar cita veida spraudņiem tīklam tiek pievienotas līdzīgi.

3. lerīces apraksts

1 Piltuves augšdaļa
2 Piltuves apakšdaļa
3 Regulēšanas skrūves
4 Pamatierīce
5 Izmešanas šahta
6 leslēgšanas/izslēgšanas slēdzis ar strāvas pieslēgumu
7 Riteni
8 Riteņu stiprinājums
9 Jaudas plāksnīte ar ierīces numuru

4. Jūsu drošībai

4.1 Vispārīga informācija

Strādājot ar šo ierīci, nelaimes gadījumu novēršanas nolūkos noteikti jāievēro šie priekšraksti.

Pirms pirmās nodošanas ekspluatācijā uzmanīgi izlasiet visu lietošanas pamācību. Glabājiet lietošanas pamācību,

lai to varētu izmantot vēlāk.

Šie drošības pasākumi ir nepieciešami jūsu drošībai, tomēr to uzskaitījums nav pilnīgs. Vienmēr izmantojiet ierīci saprātīgi un atbildīgi. Atcerieties, ka ierīces lietotājs ir atbildīgs par negadījumiem, kas var notikt ar citām personām vai to īpašumu.

Izpētiet ierīces sastāvdaļas un ierīces lietošanu.

Ierīci atļauts izmantot tikai personām, kas izlasījušas lietošanas pamācību un iepazinušās ar ierīces lietošanu. Pirms ekspluatācijas uzsākšanas lietotājam jāsaņem profesionāla un praktiska apmācība. Lietotājam jāsaņem norādījumi no pārdevēja vai cita speciālista par ierīces drošu lietošanu.

Apmācības laikā lietotājam īpaši jāpaskaidro, ka darbam ar ierīci nepieciešama liela rūpība un koncentrēšanās.

Pat ja lietojat šo ierīci saskaņā ar norādījumiem, vienmēr pastāv risks.

Nosmakšanas risks!

Ja bērni spēlējas ar iesainojuma materiālu, pastāv nosmakšanas risks. Neglabājiet iesainojuma materiālu bērniem pieejamā vietā.

Ierīci un tās pierīces drīkst nodot (aizdot) tikai tām personām, kas vispusīgi pārzina šo modeli un tā lietošanu. Lietošanas pamācība ir ierīces sastāvdaļa, un tā vienmēr jānodod kopā ar ierīci.

Pārliecinieties, ka lietotājam ir pietiekamas fiziskās, maņu un garīgās spējas lietot ierīci un strādāt ar to. Ja lietotāja fiziskās, maņu vai garīgās spējas ir ierobežotas, lietotājs drīkst strādāt tikai atbildīgās personas uzraudzībā vai saskaņā ar tās norādījumiem.

Pārliecinieties, ka lietotājs ir pilngadīgs vai atbilstoši valsts noteikumiem tiek profesionāli apmācīts.

Izmantojiet ierīci, kad esat pietiekami atpūties un esat labā fiziskajā vai garīgajā stāvoklī. Ja jums ir veselības problēmas, konsultējieties ar ārstu, vai iespējams strādāt ar ierīci. Ar šo ierīci nedrīkst strādāt pēc alkohola, reakcijas spējas samazinošu medikamentu vai narkotiku lietošanas.

Ierīce paredzēta tikai personiskai lietošanai.

Uzmanību — negadījumu risks!

STIHL dārza smalcinātāji ir paredzēti zaru materiāla un augu atlieku sasmalcināšanai. Izmantošana citiem mērkiem nav atļauta, var būt bīstama un izraisīt ierīces bojājumus.

Dārza smalcinātāju nedrīkst izmantot (nepilnīgs uzskaitījums):

• citu materiālu (piem., stikla, metāla) smalcināšanai;
• darbiem, kas nav aprakstīti šajā lietošanas pamācībā;
• p ārtikas produktu ražošanai (piem., ledus smalcināšanai, jaukšanai).

Drošības apsvērumu dēl ir aizliegts veikt ierīces izmaiņas, izņemot noteikumiem atbilstošu piederumu montāžu, ko atļauj uzņēmums STIHL; turklāt šādas darbības pārtrauc garantijas darbību. Informāciju par pieļautajiem piederumiem varat saņemt no STIHL specializētā izplatītāja.

Ipaši ir aizliegtas jebkādas izmainas ierīcē, kas palielina tās jaudu vai iekšdedzes motora vai elektromotora apgriezienu skaitu.

Izmantojot ierīci, aizliegts transportēt priekšmetus, dzīvniekus un personas, jo īpaši bērnus.

Izmantojot ierīci publiskās vietās, parkos, sporta laukumos, ielu malās, lauksaimniecības un mežsaimniecības uznēmumos, jāievēro īpaša piesardzība.

Atlaidiet ierīci tikai tad, kad tā stāv uz līdzenas virsmas un nevar pa to noripot.

4.2 Brīdinājums — elektriskā bīstamība

Uzmanību! Strāvas trieciena risks!

Ar elektrisko drošību ir saistīts strāvas vads, kontaktspraudnis,

ieslēgšanas/izslēgšanas slēdzis un pievienošanas vads. Lai novērstu elektriskās strāvas trieciena risku, nedrīkst izmantot bojātus vadus, savienojumus un kontaktspraudnus, kā arī noteikumiem neatbilstošus pievienošanas vadus.

Tādēl regulāri pārbaudiet, vai pievienošanas vads nav bojāts vai novecojis (plīsumi).

Ekspluatējiet ierīci tikai ar attītu strāvas vadu.

Ja vads ir uztīts uz spoles, pirms lietošanas tas vienmēr pilnībā jāatritina.

Nekad neizmantojiet bojātu pagarinājuma vadu. Nomainiet bojātus vadus un nekad neveiciet pagarinājuma vadu remontu.

Ja ekspluatācijas laikā tiek bojāts strāvas vads vai pagarinājuma vads, nekavējoties atvienojiet strāvas vadu vai pagarinājuma vadu no strāvas padeves tīkla. Nekādā gadījumā nepieskarieties bojātajam strāvas vadam vai bojātajam

pagarinājuma vadam.

lerīci nedrīkst izmantot, ja vadi ir bojāti vai nolietoti. īpaši jāpārbauda strāvas pievienošanas vada bojājumi un nolietojums.

Strāvas vadu apkopes un remonta darbus drīkst veikt tikai īpaši apmācīti speciālisti.

Elektriskās strāvas trieciena risks!

Nepievienojiet bojātu vadu elektrotīklam un pieskarieties bojātam vadam tikai tad, kad tas ir atvienots no elektrotīkla.

Pieskarieties griešanas mehānismam (nažiem) tikai tad, kad ierīce ir atvienota no elektrotīkla.

Vienmēr uzmanieties, lai izmantotie strāvas vadi būtu pietiekami aizsargāti.

Nestrādājiet lietus laikā un slapjā vidē.

Strādājot ārā, izmantojiet tikai mitrumnecaurlaidigus

pagarinātāja vadus, kas ir piemēroti darbam ar ierīci (⇒ 10.1).

Nevelciet pievienošanas vadu; atvienojiet to pie spraudna un kontaktligzdas.

Neatstājiet ierīci nenosegtu lietus laikā.

Ja ierīce tiek pievienota pie strāvas generatora, uzmanieties, lai to nebojātu strāvas stipruma svārstību dēl.

Pievienojiet ierīci tikai tādam strāvas avotam, kuram ir aizsargaprīkojums strāvas noplūdes gadījumiem un kuru aktivizē maks. 30 mA liels strāvas stiprums. Lai iegūtu plašāku informāciju, vērsieties pie elektrika.

4.3 Apgērbs un aprīkojums

Darba laikā vienmēr nēsājiet stingrus apavus ar neslīdošām zolēm. Nekad nestrādājiet bez apaviem vai, piemēram, sandalēs.

Darba laikā, jo īpaši apkopes darbu veikšanas laikā un ierīces transportēšanas laikā, vienmēr nēsājiet ciešus cimdus.

Darba laikā nēsājiet aizsargbrilles un dzirdes aizsargus! Nēsājiet tos visu darba laiku.

Strādājot ar ierīci, nēsājiet atbilstošu un piegulošu apgērbu, t. i., kombinezonu, nevis virsvalku. Darba laikā nenēsājiet šalles, kaklasaites, rotaslietas, lences vai lentas un citus brīvi plandošus apgērba gabalus.

Darba laikā un veicot darbus ar ierīci, gariem matiem jābūt nostiprinātiem un pasargātiem (nēsājiet galvassegu, cepuri utt.).

4.4 lerices transportēšana

Strādājiet tikai cimdos, lai izvairītos no savainojumiem, ko var izraisīt asas un karstas ierīces daļas.

Netransportējiet ierīci, ja elektromotors darbojas. Pirms transportēšanas izslēdziet elektromotoru, laujiet nažiem apstāties un atvienojiet strāvas kontaktspraudni.

Transportējiet ierīci tikai tad, kad

elektromotors ir atdzisis.

Transportējiet ierīci tikai tad, ja iepildes piltuve ir montēta atbilstoši noteikumiem. Savainošanās risks brīvi pieejamu nažu dēl!

Nemiet vērā ierīces svaru, īpaši gadījumos, kad ierīce jāsagāž.

Lietojiet atbilstošus iekraušanas palīglīdzekļus (iekraušanas rampas, pacelšanas ierīces).

Nostipriniet ierīci uz kravas platformsar ar pareizi izvietotiem stiprinājuma līdzekļiem (siksnām, trosēm utt.) lietošanas pamācībā minētajās stiprinājuma vietās. (⇒ 12.)

Velciet vai stumiet ierīci tikai solu ātrumā. Nevelciet, izmantojot palīglīdzekļus!

lerīces transportēšanas laikā ievērojiet vietējos noteikumus, jo īpaši noteikumus attiecībā uz kravas drošību un priekšmetu transportēšanu uz kravas platformām.

4.5 Pirms darba

Pārliecinieties, vai ierīci izmanto tikai tādas personas, kas ir izlasījušas lietošanas pamācību.

levērojiet vietējās pašvaldības noteikto dārza tehnikas ar iekšdedzes motoru vai elektromotoru lietošanas laiku.

Pirms ierīces lietošanas nomainiet visas nederīgās, nolietotās un bojātās detaļas. Ja uz ierīces esošie bīstamības un brīdinājuma norādījumi ir bojāti vai nav salasāmi, tie ir jāatjauno. Jaunas uzlīmes un citas rezerves detaļas varat iegādāties no STIHL specializētā izplatītāja.

Pirms ekspluatācijas sākšanas pārbaudiet tālāk norādīto.

• Vai ierīce ir ekspluatācijai drošā stāvoklī. Tas nozīmē, ka visi pārsegi un aizsardzības aprīkojums ir paredzētajās vietās un nevainojamā darba kārtībā.
  – Vai elektriskajam savienojumam tiek izmantota noteikumiem atbilstoša kontaktligzda.
  – Vai pievienošanas- un pagarinājuma vada, kontaktspraudņu un sajūga izolācija nav bojāta.

• V a i i e r īce (elektromotora korpuss, aizsardzības aprīkojums, stiprinājuma elementi, naži, nažu vārpsta, nažu paplāksnes utt.) nav nolietota vai bojāta.

• Vai ierīcē nav sasmalcinātā materiāla un iepildes piltuve ir tukša.
• Vai visas skrūves, uzgriežni un citi stiprinājuma elementi ir savās pozīcijās un pievilki. Pirms ekspluatācijas sākšanas pievelciet valīgas skrūves un uzgriežņus (ievērojiet pievilkšanas momentus).

Izmantojiet ierīci tikai brīvā dabā.

Neizmantojiet to sienas vai nekustīga priekšmeta tuvumā, lai samazinātu savainošanās un materiālu bojājumu risku (lietotājam nav pietiekamas izvairīšanās iespējas, stiklu sasišana, skrāpējumi automobiliem utt.).

Ierīce stabili jānovieto uz līdzenas un stingras pamatnes.

Neizmantojiet ierīci uz bruğētas vai grantētas virsmas, jo izmestais vai augšup atsistais materiāls var radīt savainojumus.

Pirms ekspluatācijas uzsākšanas pārliecinieties, vai ierīce ir noslēgta atbilstoši noteikumiem. (⇒ 11.2)

lepazīstieties ar ieslēgšanas/izslēgšanas slēdža darbību, lai ārkārtas situācijās varētu reaģēt ātri un pareizi.

Aizsargam pret šlakatām iepildes piltuvē ir jānosedz iepildes atvere, un tas nedrīkst būt bojāts; nomainiet bojātu aizsargu pret šlakatām.

Savainošanās risks!

Lietojiet ierīci tikai tad, ja tā montēta atbilstoši noteikumiem. Ja ierīcei trūkst detaļu (piem., riteņu), netiek ievēroti noteiktie drošības attālumi, turklāt ierīces stabilitāte var samazināties.

Pirms ekspluatācijas sākšanas vizuāli pārbaudiet, vai ierīce atbilst noteikumiem!

Tas nozīmē, ka visām ierīces daļām jābūt pilnībā montētām, jo īpaši:

• piltuves augšdalai jābūt montētai uz piltuves apakšpuses;
• iepildes piltuvei jābūt montētai uz pamatierīces, un abām regulēšanas skrūvēm jābūt pievilktām ar roku;
• riteņu stiprinājumam ir jābūt pilnībā montētam;
• abiem riteniem jābūt montētiem;
  – visam aizsardzības aprīkojumam (izmešanas šahtai, aizsargam pret šlakatām) jābūt pieejamām un darba kārtībā;
  – griešanas mehānismam (nažu paplāksnei) jābūt montētam;
  – visiem nažiem jābūt montētiem atbilstoši noteikumiem.

lerīcē uzstādīto ieslēgšanas un drošības aprīkojumu nedrīkst noņemt, kā arī nedrīkst apiet tā funkcijas.

Vizuāli pārbaudiet, vai nažu paplāksnei nav bojājumu un deformāciju; nepieciešamības gadījumā nomainiet to.

4.6 Darba laikā

Nekad nestrādājiet, ja bīstamajā zonā atrodas dzīvnieki vai personas, jo īpaši bērni.

Nestrādājiet ar ierīci lietus un negaisa laikā, jo īpaši, ja pastāv zibens spēriena risks.

Ja pamatne ir mitra, samazinātas stabilitātes dēl palielinās nelaimes gadījumu risks.

Strādājiet īpaši piesardzīgi, lai novērstu paslīdēšanu. Ja iespējams, izvairieties no ierīces izmantošanas uz mitras pamatnes.

Strādājiet tikai dienas gaismā vai labā mākslīgā apgaismojumā.

Darba laikā darba zonai jābūt tīrai un kārtīgai. Novērsiet paklupšanas iespējas, piem., novāciet akmeņus, zarus vai vadus.

Virsma, uz kuras stāv lietotājs, nedrīkst atrasties augstāk par virsmu, uz kuras novietota ierīce.

ledarbināšana

Pirms ierīces iedarbināšanas novietojiet to vertikāli stabilā pozīcijā. Nekādā gadījumā neieslēdziet ierīci, ja tā atrodas horizontāli.

Uzmanīgi iedarbiniet ierīci, ievērojot norādījumus sadaļā „lerīces sagatavošana darbam”. (⇔ 10.)

ledarbinot iekšdedzes motoru vai ieslėdzot elektromotoru, nestāviet priekšā izmešanas atverei. ledarbināšanas vai ieslėgšanas brīdī dārza smalcinātājā nedrīkst būt smalcināmais materiāls. Smalcināmais materiāls var tikt izmests, tādējādi radot savainojumus.

ledarbināšanas brīdī ierīce nedrīkst būt sagāzta.

Neieslēdziet ierīci pārāk bieži īsā laika posmā, kā arī nerotalājieties ar ieslēgšanas/izslēgšanas slēdzi. Elektromotors var pārkarst!

Tā kā maksimālās patērējamās jaudas režīmā ierīce var izraisīt sprieguma svārstības, nelabvēlīgu elektrotīkla apstākļu gadījumā var tikt radīti citu tai pašai strāvas kēdei pievienoto ierīču darbības traucējumi.

Šajā gadījumā jāveic atbilstoši pasākumi (piemēram, ierīce jāpievieno citai strāvas kēdei, ierīce jāizmanto, pievienojot to strāvas kēdei ar zemu pilno pretestību).

Ekspluatācija

Savainošanās risks!

Nekad nelieciet rokas vai kājas virs, zem vai pie rotējošām detaļām.

Ja ierīce darbojas, nekad nelieciet seju vai citas kermana dalas virs iepildes piltuves un izmešanas atveres priekšā. Vienmēr turiet galvu un kerneni drošā attālumā no iepildes atveres.

Nekad nelieciet rokas, citas kermana daļas vai apgērbu iepildes piltuvē vai izmešanas šahtā. Pastāv acu, sejas, pirkstu,

roku u. c. kermana dalu savainošanas risks.

Vienmēr saglabājiet līdzsvaru un stabilu pozīciju. Nekad nestiepieties uz priekšu.

Aizsargu pret šlakatām darba laikā nedrīkst mainīt (piem., noņemt, atvāzt, iekīlēt, bojāt).

Uzpildes laikā lietotājam jāatrodas norādītajā darba zonā. Darba laikā vienmēr uzturieties darba zonā, nekad neuzturieties izmešanas zonā. (⇒ 8.4)

Savainošanās risks!

Darba laikā smalcināmo materiālu var izmest atpakaļ. Tādēļ nēsājiet aizsargbrilles un sargājiet seju no iepildes atveres.

Nekad ierīci nesagāziet uz sāniem, darbojoties iekšdedzes motoram vai elektromotoram.

Ja darba laikā ierīce apgāžas, nekavējoties izslēdziet elektromotoru un atvienojiet strāvas vadu.

Uzmaniet, lai smalcināmais materiāls neuzkrātos izmešanas šahtā, jo tādējādi var pasliktināties smalcināšanas rezultāts vai rasties materiāla atsitiens.

Uzpildot smalcinātāju, īpašu uzmanību pievērsiet tam, lai smalcināšanas kamerā nenokļūtu svešķermeņi, piem., metāla detaļas, akmeņi, plastmasa, stikls, jo tie var radīt bojājumus un atsitienus no iepildes piltuves.

Šī iemesla dēl novērsiet ari aizsprostojumus.

Uzpildot smalcinātāju ar zaru materiālu, var rasties atsitieni. Nēsājiet cimdus!

Nemiet vērā griešanas darbarīka brīvskrējienu; nepieciešamas dažas sekundes, līdz darbarīks ir pilnībā apstājies.

Izslēdziet elektromotoru, atvienojiet strāvas vadu un ľaujiet visiem rotējošiem instrumentiem apstāties,

• pirms atiešanas no ierīces vai tās atstāšanas bez uzraudzības;
• pirms ierīces pārvietošanas, pacelšanas, nešanas, sagāšanas, stumšanas vai vilkšanas;
• pirms regulēšanas skrūvju atskrūvēšanas un ierīces atvēršanas;
• pirms ierīces transportēšanas;
• pirms griešanas mehānismā, iepildes piltuvē vai izmešanas kanālā radušās blokēšanas vai aizsprostojuma novēršanas;
• pirms darbībām ar nažu paplāksni;
• pirms ierīces pārbaudes vai tīrīšanas, kā arī citu darbu veikšanas.

Ja griešanas darbarīkā noklūst sveškernenī, ierīce rada neparastas skaņas vai vibrācijas, nekavējoties izslēdziet elektromotoru un laujiet ierīcei apstāties. Atvienojiet strāvas vadu, nonemiet iepildes piltuvi un veiciet šādas darbības:

• pārbaudiet, vai ierīcei, jo īpaši griešanas mehānismam (nažiem, nažu paplāksnei, nažu pamatnei, nažu stiprinājuma skrūvei, spailei) nav bojājumu un nepieciešamības gadījumā lieciet speciālistam veikt remontu, pirms atsākat darbu ar ierīci;
• p ārbaudiet, vai visas griešanas darbarīka daļas ir stingri montētas, nepieciešamības gadījumā pievelciet skrūves (ņemiet vērā pievilkšanas momentu);
• lieciet speciālistam nomainīt vai remontēt bojātās daļas; nomainītajām daļām jābūt ar tādām pašām īpašībām.

4.7 Apkope un remonts

Pirms apkopes darbu (tīrīšanas, remonta utt.) sākšanas un pirms pievienošanas vada savijumu vai bojājumu pārbaudes

novietojiet ierīci uz stingras, līdzenas pamatnes, izslēdziet elektromotoru un atvienojiet strāvas vadu.

Pirms apkopes darbu veikšanas ľaujiet ierīcei aptuveni 5 minūtes atdzist.

Griešanas darbarīka apkopes darbu laikā ņemiet vērā, ka griešanas darbarīks var turpināt griezties pat ar blokēšanas ierīci arī tad, ja ierīce ir atslēgta no strāvas padeves.

Strāvas pievienošanas vada remontu vai nomaiņu drīkst veikt tikai pilnvaroti profesionāli elektriķi.

Tīrīšana

Pēc darba visu ierīci rūpīgi iztīriet. (⇒ 11.1)

Nekad neizmantojiet augstspiediena tīrītāju un nemazgājiet ierīci zem tekoša ūdens (piem., ar dārza šlūteni). Nelietojiet kodīgus tīrīšanas līdzekļus. Tie var bojāt plastmasu un metālus un tādējādi ietekmēt STIHL ierīces drošu lietošanu.

Apkopes darbi

Lietotājs drīkst veikt tikai tos apkopes darbus, kas aprakstīti šajā lietošanas pamācībā; visus citus darbus lieciet veikt specializētam izplatītājam. Ja jums trūkst nepieciešamo zināšanu un palīglīdzekļu, vienmēr griezieties pie specializētā izplatītāja. STIHL iesaka apkopes un remonta darbu veikšanu uzticēt tikai STIHL specializētajam izplatītājam. STIHL specializētie izplatītāji tiek regulāri apmācīti, un to rīcībā tiek nodota tehniskā informācija.

Lietojiet tikai instrumentus, piederumus vai pierīces, ko šai ierīcei atlāvis uzņēmums STIHL, vai arī tehniski līdzvērtīgas daļas. Pretējā gadījumā pastāv savainojumu gūšanas vai ierīces bojājumu risks. Ja rodas jautājumi, vērsieties pie specializētā izplatītāja.

STIHL originālie instrumenti, piederumi un rezerves daļas, ṣemot vērā to īpašības, ir optimāli pielāgotas ierīcei un lietotāja prasībām. Originālās STIHL rezerves daļas var atpazīt pēc STIHL rezerves daļu kataloga numura, STIHL emblēmas un STIHL rezerves daļas apzīmējuma. Uz nelielām daļām var būt tikai apzīmējums. Brīdinājuma un norādījumu uzlīmēm vienmēr jābūt tīrām un salasāmām. STIHL specializētajam izplatītājam ir jānomaina bojātas vai pazudušas uzlīmes ar jaunām originālām uzlīmēm. Ja kāda no daļām tiek nomainīta ar jaunu daļu, raugieties, lai uz jaunās daļas būtu tādas pašas uzlīmes.

Darbus pie griešanas mehānisma veiciet tikai ar bieziem darba cimdiem, ievērojot vislielāko piesardzību.

Pārliecinieties, vai visi uzgriežni, tapas un skrūves, jo īpaši griešanas mehānisma skrūves, ir stingri pieskrūvētas, lai ierīces ekspluatācija būtu droša.

Regulāri pārbaudiet, vai ierīces detaļas nav nodilušas vai bojātas, jo īpaši pirms novietošanas glabāšanā (piem., pirms ziemas sezonas). Drošības apsvērumu dēļ nolietojušās vai bojātās daļas nomainiet, lai ierīce vienmēr būtu drošā darba stāvoklī.

Ja apkopes darbu veikšanas laikā ir noņemtas daļas vai aizsargierīces, pēc tam tās nekavējoties jāmontē atbilstoši norādēm.

4.8 Uzglabāšana ilgākos ekspluatācijas starplaikos

Pirms ierīces novietošanas slēgtā telpā laujiet tai apm. 5 minūtes atdzist.

Pārliecinieties, vai ierīce ir aizsargāta pret neatļautu lietošanu (piem., bērniem).

Pirms novietošanas glabāšanai (piem., pirms ziemas sezonas) ierīci rūpīgi iztīriet.

Glabājiet ierīci ekspluatācijai drošā stāvoklī.

Novietojiet ierīci uz līdzenas virsmas tā, lai tā nevarētu nejauši pa to noripot.

Smalcinātāju glabājiet tikai ar montētu iepildes piltuvi.

Savainošanās risks brīvi pieejamu nažu dēl!

4.9 Utilizācija

Atkritumvielas var kaitēt cilvēkiem, dzīvniekiem un apkārtējai videi, tādēl tās atbilstoši jāutilizē.

Vērsieties tuvākajā atkritumu otrreizējās pārstrādes centrā vai pie sava specializētā izplatītāja, lai uzzinātu, kā pareizi utilizēt atkritumvielas. STIHL iesaka STIHL specializēto izplatītāju.

Pārliecinieties, vai nolietotā ierīce tiek utilizēta atbilstoši noteikumiem. Pirms utilizēšanas ierīci padariet nelietojamu. Lai novērstu negadījumus, atvienojiet strāvas vadu vai elektromotora pievienošanas vadu.

5. Simbolu apraksts

Uzmanību!

Pirms ekspluatācijas izlasiet lietošanas pamācību.

Savainošanās risks!

Neļaujiet nepiederīgām personām uzturēties bīstamajā zonā.

Savainošanās risks!

Rotējoši instrumenti! Neievietojiet rokas un kājas atverēs, ja ierīce darbojas.

Savainošanās risks!

Pirms darba pie griešanas darbarīka, pirms apkopes un tīrīšanas darbiem, pirms pievienošanas vada savīšanās vai bojājumu pārbaudes un pirms ierīces atstāšanas izslēdziet elektromotoru un atvienojiet strāvas vadu.

Nēsājiet dzirdes aizsargus!

Nēsājiet aizsargbrilles!

Nēsājiet darba cimdus!

Savainošanās risks!

Nekāpiet uz ierīces.

Savainošanās risks!

Nekad nelieciet rokas, citas kermana daļas vai apgērbu iepildes piltuvē vai izmešanas šahtā.

6. Piegādes komplekts

Poz. Apzīmējums Skaits

A Pamatierice ar piltuves apakšdaļu 1

B Riteņu stiprinājums 1

C Ritenu ass 1

D Ritenu atdure 2

E Skrūve M6 x 55 2

F Sešstūruzgrieznis 2

H Fiksators 2

I Ritenis 2

J Ritená disks 2

K Četrstūruzgrieznis 2

L Paplāksne ∅ 17 mm 4

M Skrūve M6 x 50 2

N Izmešanas vāks 1

O Izmešanas pagarinājums 1

P Līste 1

Q Tapa 2

R „Torx“ skrūve P5 x 20 3

S Piltuves augšdaļa 1

T Drošības skrūve 4

V Kombinētā atslēga 1

• Lietošanas pamācība 1

7. lerīces sagatavošana darbam

7.1 Riteņu ass un riteņu montāža

• Montējiet riteņu asi (C) ar riteņu atdurēm (D), skrūvēm (E) un seštūruzgriežņiem (F) pie riteņu stiprinājuma (B) un pieskrūvējiet, izmantojot kombinēto atslēgu (V) (4 - 6 Nm).
• Uzstumiet ritenus (I) uz montētās ritenu ass.

Uzstumiet fiksatorus uz riteņu ass tikai tik tālu, lai riteņi varētu brīvi griezties.

Pēc demontāžas fiksatorus vairs nevar izmantot.

• Uzstumiet fiksatorus uz riteņu ass (H) ar izliekto pusi uz ārpusi.
• Uzlieciet riteņu diskus (J) uz riteniem.

7.2 Šasijas un izmešanas šahtas montāža

1 Izmešanas pagarinājuma montāža

• Novietojiet pamatierīci (A) uz apm. 15–20 cm augsta koka gabala, kā parādīts attēlā.
• No aizmugures iekariniet izmešanas pagarinājumu (O) ar ākiem (1) pamatierīces (A) atverēs (2) un pagrieziet lejup tā, lai pamatierīces priekšpuse precīzi iegultu izmešanas pagarinājuma atverē.
• leskrūvējiet skrūves (U) āku kupolos (1) (1 - 2 Nm).

2 Šasijas montāža

• levietojiet četrstūruzgriežņus (K) un paplāksnes (L) tām paredzētajos pamatierīces iedobumos (3).
• lebīdiet šasiju ar abiem riteņu stiprinājumiem (4) pamatierīces atverēs (5) līdz atdurei.
• lespiediet riteņa stiprinājumu ar izliekumu (6) izmešanas pagarinājuma atverē (7).
• Caur atverēm ievietojiet skrūves (M) ar paplāksnēm (L) riteņu stiprinājumos (8) un pievelciet tās, izmantojot kombinēto atslēgu (V) (4–6 Nm).

3 Līstes montāža

Riteņu stiprinājuma (6) izliekumam ir precīzi jāpieguļ izmešanas pagarinājuma (7) atverēm.

• Uzlieciet līsti (P) un ieskrūvējiet skrūves (R) (1–2 Nm).
• Uzstādiet ierīci.

4 Izmešanas vāka montāža

- Uzlieciet izmešanas vāku (N) un iespiediet tapas (Q) (nepieciešamības gadījumā izmantojiet plastmasas āmuru). Uzkāršanas laikā uzmaniet, lai izmešanas vāka iekšpusē, labajā un kreisajā pusē esošās ribas (9), precīzi iegultu izmešanas pagarinājuma gropē (10).

7.3 Izmešanas vāka atvēršana un aizvēršana

Izmešanas vāka atvēršana

- Lai smalcinātu, atvāziet izmešanas vāku (1) uz augšu un blokējiet fiksēšanas mēlīti (2) izmešanas pagarinājumā.

Izmešanas vāka aizvēršana

- Lai transportētu vai uzglabājot taupītu vietu, viegli paceliet fiksēšanas mēlīti (2) un atvāziet izmešanas vāku (1) uz aizmuguri.

7.4 Piltuves augšdaļas montāža

Piltuvi var uzstādīt tikai speciālists, izmantojot īpašu instrumentu. STIHL iesaka STIHL specializēto izplatītāju.

- Uzlieciet piltuves augšdaļu ( S ) a r simbolu (1) uz priekšpusi regulēšanas skrūvju (2) virzienā uz piltuves apakšdaļas (3).

Lai skrūvju ieskrūvēšanas laikā novērstu šlakatu aizsarga noslīdēšanu, ieteicams īevērot norādīto montāžas secību.

- leskrūvējiet skrūves (T) norādītajā secībā (1 2 3 4).

8. Norādījumi par darbu

8.1 Kādus materiālus var apstrādāt?

- Dārza smalcinātāja uzpilde. (⇒ 8.8)

GHE150, GHE250S, GHE260S:

Koku un dzīvžogu atgriezumi, kā arī liels un zarains zaru materiāls.

GHE 250, GHE 260:

Organiskus augu atkritumus, piemēram, auglu un dārzenu atkritumus, grieztas pukes, lapas, kā arī koku un dzīvžogu atgriezumus un lielu un zarainu zaru materiālu.

Koku un dzīvžogu atgriezumus ieteicams apstrādāt, kamēr tie ir svaigi, jo svaiga materiāla smalcināšanas jauda ir lielāka nekā sausa vai slapja materiāla smalcināšanas jauda.

8.2 Kādus materiālus nevar apstrādāt?

Smalcinātājā nedrīkst ievietot akmeņus, stiklu, metāla detaļas (drātis, naglas u. c.) vai plastmasas detaļas.

Pamatprincipis:

ar smalcinātāju nevar apstrādāt materiālus, kurus nevar kompostēt.

8.3 Maksimālais zaru diametrs

Dati attiecas uz svaigi grieztu zaru materiālu.

Maksimālais zaru diametrs GHE 150, GHE 250, GHE 250 S: 35 mm; G H E 2 6 0 , G H E 2 6 0 S : 40 mm

8.4 Lietotāja darba zona

- Darba laikā (kad ieslēgts elektromotors vai darbojas iekšdedzes motors) lietotājam drošības nolūkos, jo īpaši, lai izvairītos no atpakalizmestā materiāla, vienmēr jāatrodas darba zonā (pelēkais laukums X).

8.5 lerīces pareiza noslodze

Dārza smalcinātāja elektromotoru vai iekšdedzes motoru drikst noslogot tik daudz, lai būtiski nesamazinātos apgriezienu skaits. Uzpildiet dārza smalcinātāju vienmērīgi un nepārtraukti. Ja darba laikā dārza smalcinātāja apgriezienu skaits samazinās, pārtrauciet uzpildi, lai atslogotu elektromotoru vai iekšdedzes motoru.

Izslēdziet elektromotoru tikai tad, kad ierīcē vairs nav sasmalcinātā materiāla. Pretējā gadījumā, atkārtoti iedarbinot ierīci, var blokēt nažu paplāksni.

8.6 Aizsardzība pret pārslodzi

Ja darba laikā rodas elektromotora pārslodze, iebūvētā aizsardzība pret pārslodzi automātiski izslēdz elektromotoru.

Pēc apm. 10 minūtēm dārza smalcinātājs ir atdzisis, un var atsākt tā darbību. Ja aizsardzība pret pārslodzi tiek bieži aktivizēta, tam var būt šādi iemesli:

- n e p i e m ērots pievienošanas vads (⇒ 10.1); - t īkla pārslodze;

- ierīces pārslodzi izraisa pārāk liels smalcinātā materiāla apjoms vai neasi naži.

8.7 Ja dārza smalcinātāja griešanas instruments tiek blokēts

Ja dārza smalcinātāja griešanas instruments smalcināšanas laikā tiek blokēts, nekavējoties izslēdziet elektromotoru un atvienojiet tīkla vadu. Pēc tam nonemiet iepildes piltuvi un novērsiet darbības traucējuma cēloni.

8.8 Smalcinātāja dārzam uzpilde

Savainošanās risks! Pirms smalcinātāja uzpildes rūpīgi izlasiet nodalu „Jūsu drošībai” (⇒ 4.), jo īpaši apakšnodalu „Darba laikā” (⇒ 4.6), un ievērojiet visus drošības norādījumus. Smalcinātāju dārzam drīkst uzpildīt tikai viena persona.

Savainošanās risks! Nekad nelieciet roku iepildes atverē!

• Uzpildot smalcinātāju, ievērojiet darba zonu. (⇒ 8.4)
  • ledarbiniet smalcināju. (⇒ 10.3)

Miksts materiāls

- lemetiet iepildes atverē (1) organiskus augu atkritumus, piemēram, augļu un dārzeņu atkritumus, grieztas puķes, lapas, tievus zarus u. c.

Ja mīkstais materiāls ir mitrs vai slapjš, ierīce ātrāk nosprostojas. Tādēļ uzpildiet dārza smalcinātāju lēnām un pievērsiet īpašu uzmanību elektromotora apgriezienu skaitam. Uzpildes laikā tam nevajadzētu samazināties.

Ciets materiaïs

Resnus un loti zarainus zarus (nemiet vērā maksimālo zaru biezumu (⇒ 8.3) ) vispirms sagrieziet mazākos gabalos.

- Lēnām ielieciet koku, dzīvžogu atgriezumus, kā arī zaru materiālu iepildes atverē (1). lerīce pati ilevelk cietu materiālu.

Savainošanās risks! Slīpi novietotais nažu mehānisms var radīt zaru materiāla atsitienu! Lai samazinātu atsitienu radītu savainošanās risku, smalcinātājs ar cietu materiālu jāuzpilda pareizi: garāki zari jāievieto slīpi un atbilstoši simbolam (2) jāvirza pret labo piltuves sienu līdz pat nažu mehānismam.

Pievērsiet uzmanību pareizai elektromotora noslodzei. (⇒ 8.5)

9. Drošības ierīces

9.1 Elektromotora atkārtotas ieslēgšanās blokētājs

lerīces darbību var uzsākt, tikai izmantojot slēdzi, nevis vienkārši savienojot pievienošanas vadu ar kontaktligzdu.

9.2 Drošības fiksators

Elektromotoru un smalcināšanas instrumentu drīkst lietot tikai tad, ja iepildes piltuve ir pareizi noslēgta. Atbrīvojot labajā pusē esošo regulēšanas skrūvi (skatoties uz ierīci no priekšpuses) ekspluatācijas laikā, elektromotors tiek izslēgts automātiski un smalcināšanas instruments pēc dažām sekundēm apstājas.

9.3 Elektromotora kustības bremze

Elektromotora kustības bremze saīsina beigšanās laiku no izslēgšanas līdz nažu apstāšanās brīdim; beigšanās laiks ir dažas sekundes ilgs.

9.4 Aizsargvācini

Smalcinātāja uzpildes un izmešanas zonā ir aizsargvācini. Par aizsargvāciniem tiek uzskatīta visa iepildes piltuve ar piltuves augšdaļu un aizsargu pret šlakatām, izmešanas pagarinājums un izmešanas vāks.

Smalcināšanas laikā aizsargvāciņi garantē drošu attālumu līdz smalcināšanas nažiem.

10. lerīces sagatavošana darbam

Savainošanās risks! Pirms smalcinātāja ekspluatācijas uzsākšanas rūpīgi izlasiet nodalu „Jūsu drošībai” (⇔ 4.) un ievērojiet visus drošības norādījumus.

10.1 Dārza smalcinātāja pievienošana elektrotīklam

Savainošanās risks! levērojiet drošības norādījumus, kas minēti nodalā „Brīdinājums — elektriskā bīstamība” (⇒ 4.2).

Tikla spriegumam jāatbilst ierīces darba spriegumam (skatiet ierīces tipa plāksnīti).

Strāvas pievienošanas vadam jābūt atbilstoši nodrošinātam saskaņā ar valsts elektroinstalācijas noteikumiem. (⇒ 17.)

Kā pievienošanas vadus var izmantot tikai tādus vadus, kas nav vieglāki par gumijas vadiem H07 RN-F DIN/VDE 0282.

Spraudsavienojumiem jābūt aizsargātiem pret šlakatām.

Nepiemēroti pagarinājuma vadi rada jaudas zudumu un var izraisīt elektromotora bojājumus.

Strāvas pievienošanas vada minimālajam diametram jābūt 3 x 1,5 mm², ja garums nepārsniedz 25 m vai 3 x 2,5 mm², ja garums nepārsniedz 50 m.

Pievienošanas vadu savienojumiem jābūt no gumijas vai arī apvilktiem ar gumiju un jāatbilst standartam DIN/VDE 0620.

Šo ierīci paredzēts izmantot elektrotīklā, kura sistēmas pretestība Z_maks. pārejas punktā (mājas pieslēgums) nav lielāka par 0,443 omiem (pie 50 Hz).

Lietotājam jānodrošina, lai ierīce tiktu lietota, izmantojot tikai tādu elektrotīklu, kas atbilst iepriekš minētajiem nosacījumiem. Nepieciešamības gadījumā jautājumus par elektrotīkla pretestību uzdodiet vietējam elektroapgādes uznēmumam.

Lai iegūtu plašāku informāciju par tīkla pieslēgumu, vērsieties pie elektroiekārtu uzstādītāja.

10.2 Strāvas vada pievienošana

Izvēloties strāvas vadu, ievērojiet nodalā „lerīces pievienošana strāvas avotam” (⇒ 10.1) minētos norādījumus.

GHE 150, GHE 250, GHE 250 S:

• Paceliet spaili (1).
• Pievienojiet strāvas vada savienojumu.
• Atlaidiet spaili.

GHE260, GHE260S:

- Pievienojiet strāvas vada savienojumu ierīces 5 polu kontaktspraudnim.

10.3 Smalcinātāja dārzam ieslēgšana

leslēgšanas brīdī ierīcē nedrīkst atrasties smalcināmais materiāls, jo to var izsviest ārā.

Naža paplāksnes blokēšanas ierīcei vienmēr jābūt sagāztai atpakaļ līdz atdurei. (⇒ 11.)

• Pievienojiet strāvas vadu. (⇒ 10.2)
• Nospiediet zało pogu (1) pie slēdža (attēlā ir parādīts GHE 150, GHE 250, GHE 250 S).

Dārza smalcinātājs sāk darbu.

Pirms smalcināmā materiāla uzpildes elektromotoram jāsasniedz maks. apgriezienu skaits (apgriezienu skaits tukšgaitā).

10.4 Smalcinātāja dārzam izslēgšana

Savainošanās risks!

Izslēgšanas brīdī nav atļauts atrasties izmešanas zonā!

Izslēdziet ierīci, stāvot tai blakus.

Pēc elektromotora izslēgšanas ņemiet vērā darba instrumentu inerci; paiet vairākas sekundes, līdz instrumenti pilnībā apstājas.

- Nospiediet sarkano pogu (1) pie slēdža (attēlā ir parādīts GHE 150, GHE 250, GHE 250 S).

Smalcinātāja dārzam elektromotors tiek izslēgts un automātiski nobremzēts.

Izslēdziet elektromotoru tikai tad, kad ierīcē vairs nav sasmalcinātā materiāla. Pretējā gadījumā, atkārtoti iedarbinot ierīci, var blokēt nažu paplāksni.

10.5 Nažu paplākšņu griešanās virziena pārbaude

Pirms darba sākuma (uzpildes) modelos GHE 260 un GHE 260 S jāpārbauda naža paplāksnes griešanās virziens.

Savainošanās risks!

Pārbaudes laikā nēsājiet aizsargbrilles.

- Ieslēdziet dārza smalcinātāju. (⇒ 10.3)

• Izslēdziet dārza smalcinātāju. (⇒ 10.4)
• lespiediet šlakatu aizsargu no augšpuses un caur iepildes atveri aplūkojiet naža paplāksni: ja griešanās virziens ir pareizs, naža paplāksne griežas pa kreisi (pretēji pulkstenrādītāja virzienam).

10.6 Nažu paplākšņu griešanās virziena maiņa

Ja naža paplāksnes griešanās virziens nav pareizs (pa labi, pulksteņrādītāja virzienā), modelos G H E 2 6 0 u n G H E 2 6 0 S j āmaina griešanās virziens.

Nažu paplākšņu griešanās virzienu nomaina, mainot strāvas kontaktspraudņa fāžu invertora polaritāti.

- Izmantojot skrūvgriezi (U), pagrieziet fāžu invertoru (1) par 180° pa kreisi vai pa labi, līdz tas tiek fiksēts.

10.7 Smalcināšana

• Uzstumiet smalcinātāju uz līdzenas un stingras pamatnes un stabili to novietojiet.
• Uzvelciet stingrus cimdus, uzlieciet aizsargbrilles un dzirdes aizsargus.
  • Atveriet izmešanas vāku. (⇔ 7.3)
• Pievienojiet dārza smalcinātājam strāvas vadu.
  • ledarbiniet smalcināju. (⇒ 10.3)

• Uzgaidiet, līdz smalcinātājs sasniedzis maksimālo apgriezienu skaitu (tukšgaitas apgriezienu skaitu).

• Pareizi uzpildiet smalcinātāju ar sasmalcināto materiālu. (⇒ 8.8)

• Izslēdziet smalcinātāju. (⇒ 10.4)

11. Apkope

Savainošanās risks!

Pirms ierīces apkopes vai tīrīšanas darbu veikšanas, rūpīgi izlasiet nodalu „Jūsu drošībai” (⇒ 4.), jo īpaši apakšnodalu „Apkope un remonts” (⇒ 4.7), un precīzi ievērojiet visus drošības norādījumus.

Pirms apkopes darbu veikšanas atvienojiet kontaktdakšu.

11.1 lerices tirišana

Apkopes intervāls: pēc katras lietošanas reizes.

Kārtīgi iztīriet ierīci pēc katras lietošanas reizes. Rūpīga apiešanās pasargā ierīci no bojājumiem un pagarina ekspluatācijas ilgumu.

Elektromotori ir aizsargāti pret šlakatām.

Lai pasargātu sasmalcināšanas instrumentus, tostarp smalcināšanas kameru, no korozijas, izmantojiet tirdzniecībā pieejamos līdzekļus (piem., rapšu ellu).

lerīci tīriet tikai tad, kad tā ir novietota attēlā redzamajā pozīcijā.

• Demontējiet iepildes piltuvi. (⇒ 11.3)

Attīriet elektromotora korpusa dzesēšanas gaisa kanālu (ventilācijas atveri) no netīrumiem, lai nodrošinātu pietiekamu elektromotora dzesēšanu.

Nekad nevërsiet üdens strūklu pret elektromotora vai iekšdedzes motora daļām, blīvējumiem, gultņu ligzdām un elektroiekārtas

sastāvdaļām, piemēram, slēdžiem. Remonts var izmaksāt dārgi.

Ja nevarat noņemt netīrumus un piekaltušus atlikumus ar birsti, mitru drānu vai koka nūjiņu, STIHL iesaka izmantot īpašu tīrīšanas līdzekli (piem.,

STIHL īpašo tīrīšanas līdzekli).

Nelietojiet kodīgus tīrīšanas līdzekļus.

Regulāri notīriet nažu paplāksnes.

11.2 lepildes piltuves montāža

Regulēšanas skrūves ir savienotas ar iepildes piltuvi, lai tās nevarētu pazaudēt.

• Nostipriniet iepildes piltuvi (1) pamatierīces (2) nostiprināšanas ākos un sasveriet to uz priekšu.
• Vienlaicīgi pievelciet abas regulēšanas skrūves (3).

11.3 lepildes piltuves demontāža

• Atskrūvējiet abas regulēšanas skrūves (1), līdz tās var brīvi griezt. Tās paliek piestiprinātas pie iepildes piltuves.

- Sagāziet iepildes piltuvi (2) uz aizmuguri un nonemiet to.

11.4 Nažu paplāksnes fiksēšana

Savainošanās risks! Strādājiet tikai ar cimdiem!

Nekad nepieskarieties nažiem, kamēr tie nav apstājušies.

• Demontējiet iepildes piltuvi. (⇒ 11.3)
- Pagrieziet nažu paplāksni (1) tā, lai atvere (2) atrastos blokēšanas ierīces (3) priekšā.
- Atvāziet blokēšanas ierīci (3).

11.5 Nažu komplekta demontāža

- Fiksējiet naža paplāksni (5). (⇔ 11.4)

- Atskrūvējiet skrūvi (1), izmantojot kombinēto atslēgu (V).

- Nonemiet skrūvi (1), drošības blīvi (2), spaili (3), lāpstinveida nazi (4), lāpstinveida nazi (6, tikai modelos GHE 250 un GHE 260) un naža paplāksni (5).

• Demontējiet pagriežamo nazi. (⇔ 11.8)

- GHE 250 un GHE 260: atskrūvējiet skrūves (7) un noņemiet tās kopā ar uzgriežņiem (9). Noņemiet plēšanas nazi (8) virzienā uz leju.

11.6 Nažu komplekta montāža

Obligāti jāievēro montāžas secība un norādītie pievilkšanas momenti.

- Uzstādiet pagriežamo nazi uz naža paplāksnes. (⇒ 11.8)

• GHE 250 un GHE 260: novietojiet plēšanas nazi (8) uz naža paplāksnes (5) apakšdaļas un pievelciet, izmantojot uzgriežņus (9) un skrūves (7) (10 Nm).
• lelieciet naža paplāksni (5) korpusā un fiksējiet to. (⇒ 11.4)
• Montējiet lāpstīnveida nazi (6, tikai modelos GHE 250 un GHE 260), lāpstīnveida nazi (4), spaili (3) un drošības blīvi (2) un pievelciet, izmantojot skrūvi (1) (50 Nm).
• Atvāziet blokēšanas ierīci atpakal, lai naža paplāksne varētu brīvi griezties. (⇒ 11.4)
  • Uzstādiet iepildes piltuvi. (⇔ 11.2)

11.7 Nažu apkope

Savainošanās risks! Strādājiet tikai ar stingriem cimdiem!

Apkopes intervāls: pirms katras lietošanas reizes.

• Demontējiet iepildes piltuvi. (⇔ 11.3)
• Fiksējiet nažu paplāksni. (⇒ 11.4)
- Pārbaudiet, vai nažiem nav bojājumu (robu vai plaisu) vai nodiluma; ja nepieciešams, pagrieziet vai nomainiet tos.

Pirms norādīto nodiluma robežu sasniegšanas attiecīgie naži ir jāpagriež vai jānomaina. STIHL iesaka STIHL specializēto izplatītāju.

• Vairākās vietās izmēriet attālumu (A) no urbuma līdz asmens malai. Minimālais attālums: A = 6 m m

2 Lāpstinveida nazis

• Izmēriet naža platumu (B) pie augšupvērstās lāpstiņveida naža malas. Minimālais naža platums: B = 15 m m

3 Lāpstinveida nazis (GHE 250, GHE 260)

• Izmēriet naža platumu (C) pie augšupvērstās lāpstiņveida naža malas. Minimālais naža platums: C = 19 mm

4 Plēšanas nazis (GHE 250, GHE 260)

• Izmēriet naža platumu (D) pie augšupvērstās plēšanas naža malas. Minimālais naža platums: D = 13 m m

11.8 Nažu pagriešana

Neasus pagriežamos nažus var vienreiz pagriezt. Vienmēr pagrieziet abus nažus!

• Demontējiet nažu komplektu. (⇒ 11.5)
- Atskrūvējiet skrūves (1) un noņemiet tās kopā ar uzgriežņiem (2).
- Noņemiet nažus (3) virzienā uz augšu.
- Notīriet nažu paplāksni.
- Pagrieziet nažus (3), novietojiet tos ar aso malu uz nažu paplāksnes un izlīdziniet urbumus.

• Urbumos ievietojiet skrūves (1) un ieskrūvējiet uzgriežnus (2). Pievelciet uzgriežnus (2) ar 10 Nm lielu pievilkšanas momentu.
  • Montējiet nažu komplektu. (⇒ 11.6)

Nažu asināšana

Pirms darba turpināšanas ir jāuzasina naži, kuru asmeņi ir neasi. Lai nodrošinātu optimālu ierīces darbību, lieciet speciālistam uzasināt nažus. STIHL iesaka STIHL specializēto izplatītāju.

• Demontējiet nažus, lai tos uzasinātu.
• Asinot nažus, atdzesējiet tos, piem., ar ūdeni. Nedrīkst parādīties zila nokrāsa, citādi samazinās asmens griešanas izturība.
• Asiniet nazi vienmērīgi, lai novērstu vibrāciju, ko izraisa naža nelīdzsvarotība.
• Pirms naža uzstādīšanas pārbaudiet, vai tam nav bojājumu: naži ir jānomaina, ja tajos manāmi robi vai plaisas, vai arī sasniegta nodiluma robeža.
• Asiniet naža asmenus ar lenki 30°.
  • Asiniet nazi virzienā pret asmeni.
• Nepieciešamības gadījumā pēc asināšanas radušos grāti notīriet, izmantojot smalku smilšpapīru.
• Uzstādot nažus, ievērojiet sadaļā „Naža pagriešana” minētos pievilkšanas momentus.

11.9 Elektromotors un riteni

Elektromotoram apkope nav nepieciešama.

Riteņu gultņiem apkope nav nepieciešama.

11.10 Glabāšana un dīkstāve ziemā

Glabājiet smalcinātāju sausā, slēgtā telpā bez putekliem. Pārliecinieties, vai ierīce ir novietota bērniem nepieejamā vietā.

Glabājiet smalcinātāju tikai darbam drošā stāvoklī ar montētu iepildes piltuvi.

Smalcinātāju novietojot ilgākai dīkstāvei (ziemas sezonā), veiciet tālāk aprakstītās darbības.

• Rūpīgi notīriet visas ierīces ārējās daļas.
• Ieellojiet vai ieziediet ar smērvielu visus kustīgos elementus.

12. Transportēšana

Savainošanās risks!

Pirms transportēšanas izlasiet un ievērojiet nodalā „Jūsu drošībai”, jo īpaši nodalā „lerīces transportēšana” minēto informāciju. (⇒ 4.4)

12.1 Smalcinātāja vilkšana vai stumšana

• Satveriet smalcinātāju pie piltuves augšdaļas (1) un sagāziet uz aizmuguri.
• Smalcinātāju var lēnām (ejot) vilkt vai stumt.

12.2 Smalcinātāja pacelšana vai pārnešana

Ierīces pacelšanai vai pārnešanai nepieciešamas 2 personas.

Nēsājiet piemērotu aizsargapgērbu, kas pilnībā nosedz apakšdelmus un kermena augšdalu.

• 1. persona: satveriet rokturus pie smalcinātāja piltuves augšdaļas (1).
• 1. persona: satveriet listi pie smalcinātāja izmešanas pagarinājuma (2).
     • Vienlaicīgi paceliet smalcinātāju.

12.3 Smalcinātāja transportēšana uz kravas platformas

- Nodrošiniet ierīci pret slīdēšanu, izmantojot piemērotus nostiprināšanas līdzekļus. Nostipriniet troses vai siksnas pie ritenu stiprinājuma (1) vai iepildes piltuves (2).

13. Nodiluma samazināšana un bojājumu novēršana

Svarīgi norādījumi par apkopi un kopšanu, produktu grupa

Smalcinātājs dārzam ar elektromotoru (STIHL GHE)

STIHL neuznemas nekādu atbildību par mantas un miesas bojājumiem, kas radušies, neievērojot lietošanas pamācībā minētos norādījumus, jo īpaši tos, kas attiecas uz drošību, lietošanu un apkopi,

vai gadījumos, kad ir izmantotas neapstiprinātas pierīces vai rezerves dalas.

Lai novērstu STIHL ierīces bojājumus vai pārmērīgu nodilumu, lūdzu, noteikti ṣemiet vērā tālāk minētos norādījumus.

1. Dilstošas daļas

Dažas STIHL ierīces sastāvdaļas dabīgi nodilst arī tad, ja ierīci izmanto paredzētajam mērķim, un atkarībā no lietošanas veida un ilguma tās ir savlaicīgi jānomaina.

Par dilstošām daļām tiek uzskatīti ari:

- n a ž i ;

- nažu paplāksne.

2. Lietošanas pamācībā minēto noteikumu ievērošana

STIHL ierīce jālieto, jāapkopj un jāuzglabā rūpīgi, kā tas aprakstīts šajā lietošanas pamācībā. Lietotājs ir atbildīgs par visiem bojājumiem, kuri radušies drošības, lietošanas un apkopes norādījumu neievērošanas dēl.

Tas īpaši attiecas uz:

– nepietiekama diametra vadu izmantošanu (škērsgriezums);
- nepareizu elektrisko savienojumu (spriegums);
- ar uzņēmumu STIHL nesaskaņotām izstrādājuma izmainām;
- t ādu instrumentu vai piederumu izmantošanu, kuru lietošana ierīcei nav atļauta, nav piemērota vai kuru kvalitāte ir zema;
- izstrādājuma lietošanu neatbilstoši noteikumiem;
- izstrādājuma izmantošanu sporta vai sacensību pasākumos;

- zaudējumiem, kas radušies, turpinot izmantot izstrādājumu ar bojātām sastāvdaļām.

3. Apkopes darbi

Visi nodalā „Apkope” minētie darbi ir jāveic regulāri.

Ja šos apkopes darbus lietotājs nevar veikt pats, tie jāuztic specializētam izplatītājam.

STIHL iesaka apkopes un remonta darbu veikšanu uzticēt tikai STIHL specializētajam izplatītājam.

STIHL specializētie izplatītāji tiek regulāri apmācīti, un to rīcībā tiek nodota tehniskā informācija.

Ja ir nokavēts šo darbu veikšanas terminš, var rasties bojājumi, par kuriem ir atbildīgs lietotājs.

Tie ir, piemēram:

• bojājumi elektromotorā, kas radušies nepietiekami iztīrīta dzesēšanas gaisa kanāla (ventilācijas atveres, dzesējošās ribas, ventilatora rats) dē|;
  – korozija un citi bojājumi, kas radušies nepareizas glabāšanas dēl;
• ierīces bojājumi, kas radušies, izmantojot nekvalitatīvas rezerves dalas;
• bojājumi, kas radušies novēlotas vai nepietiekamas apkopes dēļ, vai bojājumi, kas radušies tāpēc, ka apkope vai remonts nav veikti specializēto izplatītāju darbnīcās.

14. Parastās rezerves daļas

Pagriežamais nazis: 6008 702 0121

Lāpstinveida nazis: 6008 702 0300

GHE 150, GHE 250 S, GHE 260 S

Visa naža paplāksne: 6008 700 5120

GHE 250, GHE 260

Visa naža paplāksne: 6008 700 5117

Lāpstinveida nazis: 6008 702 0310

Plēšanas nazis: 6008 702 0110

15. Vides aizsardzība

Neizmetiet sasmalcināto materiālu atkritumos, bet gan izmantojiet kompostam.

lepakojums, ierīce un piederumi ir izgatavoti no pārstrādājamiem

materiāliem un ir atbilstoši jānodod utilizēšanai.

Materiālu atkritumu škirošana un videi draudzīga utilizācija veicina izejvielu atkārtotu izmantošanu. Tāpēc parastā lietošanas perioda beigās ierīce jānogādā otreizējo izejvielu savākšanas punktā.

16. Atbilstības deklarācija

16.1 ES atbilstības deklarācija smalcinātājam dārzam STIHL GHE 150.0, GHE 250.0, GHE 250.0 S, GHE 260.0, GHE 260.0 S

uznemoties pilnu atbildību, deklarē, ka

• Konstrukcija: smalcinātājs dārzam ar elektromotoru
• R a ž o t āja zīmols: STIHL
  – Tips: GHE 150.0, GHE 250.0, GHE 250.0 S, GHE 260.0, GHE 260.0 S
• Jauda GHE 150.0, GHE 250.0, GHE 250.0 S: 2500 W
  – Jauda GHE 150.0, GHE 250.0, GHE 250.0 S, GB/CH: 2000 W
  – Jauda GHE 260.0, GHE 260.0 S: 2900 W
  – Sērijas identifikācijas numurs: 6008 atbilst Direktīvu 2000/14/EC, 2006/42/EC, 2014/30/EU un 2011/65/EU attiecīgajām prasībām un ir izstrādāts un izgatavots atbilstoši tālāk minēto standartu redakcijām, kas bija spēkā ražošanas datumā: EN 50434, EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2 un EN 61000-3-3 (ciktāl piemērojams).

Izmērītais un garantētais trokšņu jaudas līmenis tika noteikts, pamatojoties uz Direktīvas 2000/14/EC V pielikumu.

GHE 150.0

– Izmērītais trokšņu jaudas līmenis: 96,9 dB(A)
- Garantētais trokšņu jaudas līmenis: 99 dB(A)

GHE 250.0

– Izmērītais trokšņu jaudas līmenis: 100,8 dB(A)
- Garantētais trokšņu jaudas līmenis: 103 dB(A)

GHE 250.0 S

– Izmērītais trokšņu jaudas līmenis: 96,5 dB(A)
- Garantētais trokšņu jaudas līmenis: 100 dB(A)

GHE 260.0

– Izmērītais trokšņu jaudas līmenis: 98,4 dB(A)
- Garantētais trokšņu jaudas līmenis: 102 dB(A)

GHE 260.0 S

– Izmērītais trokšņu jaudas līmenis: 97,7 dB(A)
- Garantētais trokšņu jaudas līmenis: 101 dB(A)

Tehniskā dokumentācija tiek glabāta STIHL Tirol GmbH.

Ražošanas gads un ierīces numurs ir norādīti uz smalcinātāja dārzam.

Matthias Fleischer, Pētījumu un attīstības nodalas vadītājs

Pilnvarotais

Sven Zimmermann, Kvalitātes nodalas vadītājs

17. Tehniskie parametri

GHE 150.0/GHE 250.0/GHE 250.0 S:

Elektromotors BSRBF 0,75/2-C

Jauda 2500 W

GB 2000 W

CH 2000 W

Nominālais strāvas

stiprums 11,4 A

GB 9,3 A

CH 9,3 A

Nominālais

spriegums 230 V\~

Apgriezienu skaits 2800 min ^-1

Drošinātājs ^1 16 A

10 A (CH)

Frekvence 50 Hz

Izolācijas klase I

Izolācijas veids aizsargāts pret šlakatām (IP X4)

Darbības veids P40

40 s noslodzes laiks

60 s tukšgaitas laiks

GHE 150.0:

Mērījumi saskaṇā ar 2000/14/EC / S.I. 2001/1701:

Garantētais trokšnu 99 dB(A)

jaudas līmenis L _WAd

[Non-Text]

Nobīde K_WA 2,4 dB(A)

GHE 150.0:

Mērījums saskaṇā ar standartu EN 50434:

Trokšnu spiediena 89 dB(A)

līmenis darba vietā

L_pA

Nobīde K_pA 2 dB(A)

Skrūvju pievilkšanas momenti:

Naža paplāksne 50 Nm

Pagriežamais nazis 10 Nm

Svars 26 kg

G/P/A 95/48/114 cm

GHE 250.0/GHE 250.0 S:

Mērījumi saskaṇā ar 2000/14/EC / S.I. 2001/1701:

Garantētais trokšņu 103/100 dB(A)

jaudas limenis L _WAd

GHE 250.0: Nobīde 2,7 dB(A)

K_WA

GHE 250.0 S: 2,4 dB(A)

Nobīde KWA

GHE 250.0 S (GB): 3,3 dB(A)

Nobīde KWA

Mērījums saskaṇā ar standartu EN 50434:

Trokšnu spiediena 92/90 dB(A)

līmenis darba vietā

L_pA

Nobīde K_pA 3 dB(A)

Skrūvju pievilkšanas momenti:

Naža paplāksne 50 Nm

Pagriežamais nazis 10 Nm

Plēšanas nazis ^2 10 Nm

Svars 27/27 kg

27/27 kg (GB)

26 kg (CH)

G/P/A 107/48/143 cm

GHE 260.0/GHE 260.0 S:

Elektromotors, veids BSRF 0,75/2-C

GHE 260.0/GHE 260.0 S:

Jauda 2900 W

Nominālais strāvas

stiprums 4,8 A

Nominālais

spriegums 400 (3\~) V\~

Apgriezienu skaits 2780 min -1

Drošinātājs 10 A

Frekvence 50 Hz

Izolācijas klase I

Izolācijas veids aizsargāts pret šlakatām (IP X4)

Darbības veids P40

40 s noslodzes laiks

60 s tukšgaitas laiks

Mērījumi saskaṇā ar 2000/14/EC / S.I. 2001/1701:

Garantētais trokšņu 102/101 dB(A)

jaudas līmenis L _WAd

GHE 260.0: Nobīde 3,2 dB(A) K_WA

GHE 260.0 S: 3,3 dB(A)

Nobīde KWA

Mērījums saskaņā ar standartu EN 50434:

Trokšnu spiediena 89/91 dB(A)

līmenis darba vietā L_pA

Nobīde K_pA 3 dB(A)

Skrūvju pievilkšanas momenti:

Naža paplāksne 50 Nm

Pagriežamais nazis 10 Nm

Plēšanas nazis ^2 10 Nm

Svars 27/27 kg

G/P/A 107/48/143 cm

1) Uzmanību!

Ja drošinātāja jauda ir zemāka par 16 A, ierīces iedarbināšanas brīdī vai lielas noslodzes gadījumā var aktivizēt tīkla drošinātāju.

2) Modeliem GHE 250.0 un GHE 260.0

17.1 REACH

Ar REACH apzimē EK Regulu par kimikāliju registrēšanu, vērtēšanu, licencēšanu un ierobežošanu.

Informāciju par REACH regulas (EK) Nr. 1907/2006 ievērošanu skatiet vietnē www.stihl.com/reach.

18. Darbības traucējummeklēšana

* Ja nepieciešams, vērsieties pie specializēta izplatītāja; uznēmums STIHL iesaka izmantot STIHL specializēto izplatītāju.

Traucējums

Elektromotors nesāk darboties

lespējamais cēlonis:

– elektromotora aizsardzība aktivizēta;

- t īklā nav sprieguma;

- b o j äts pievienošanas vads/kontaktspraudnis/kontaktspraudn a savienojums vai slēdzis;

- iepildes piltuve nav kārtīgi aizvērta; darbojas drošības aprīkojums (motora apstādināšana);

– nažu paplāksne ir blokēta;

- blokēšanas ierīce nav nostiprināta.

Problēmas novēršana:

- laujiet ierīcei atdzist (⇒ 8.6);

- pārbaudiet strāvas vadu un izolāciju ✗ (⇒ 10.1);

• p ārbaudiet vadu, spraudni, savienojumu vai slēdzi, nepieciešamības gadījumā nomainiet (sazinieties ar elektriki) ✕ (⇒ 10.1);
• aizveriet iepildes piltuvi atbilstoši noteikumiem un pieskrūvējiet to (⇒ 11.2);
  – demontējiet iepildes piltuvi un iztīriet sasmalcinātā materiāla atlikumus no korpusa (uzmanību: atvienojiet strāvas vadu) (⇔ 11.3);
• atblokējiet blokēšanas ierīci (⇒ 11.4)

Traucējums

Samazināta smalcināšanas jauda

lespējamais cēlonis:

- ne a si n a ž i.

Problēmas novēršana:

– pagrieziet, noasiniet vai nomainiet nažus ✕ (⇒ 11.7).

Traucējums:

sasmalcinātais materiāls netiek ievilkts.

lespējamais iemesls:

- GHE 260: nepareizs naža paplāksnes griešanās virziens.

Risinājums:

– GHE 260: mainiet naža paplāksnes griešanās virzienu (⇒ 10.6).

19. Apkopes grafiks

19.1 Nodošanas apstiprinājums

Modelis:

Sērijas numurs:

Datums: ____ ____ ____ ____ ____

19.2 Apkopes apstiprinājums

Veicot apkopes darbus, nododiet šo lietošanas pamācību STIHL specializētajam izplatītājam.

Vinš iepriekš nodrukātajos laukos apstiprina apkopes darbu veikšanu.

Apkopes veikšanas datums

Nākamās apkopes datums
