| Tuotetyyppi | Sähkömurskain (höylä) |
| Merkki | Stihl |
| Malli | GHE 140 L |
| Mitat (P × L × K) | 64 × 49 × 96 cm |
| Paino | 24 kg |
| Virtalähde | Verkkovirta 230 V / 50 Hz |
| Teho | 2500 W |
| Nimellisvirta | 12,0 A |
| Moottorin nopeus | 21 000 kierr./min |
| Murskauslevyn nopeus | 40 kierr./min |
| Maks. murskauskapasiteetti (oksat) | 40 mm halkaisija |
| Taattu melutaso | 93 dB(A) |
| Äänenpainetaso | 85 dB(A) |
| Suojaus | IP X4 (roiskevesisuojattu) |
| Tukkeutumisenestojärjestelmä | Automaattinen paluu ja ylikuormarele |
| Turvalaitteet | Automaattinen pysäytys, uudelleenkäynnistyksen esto, lukittava keruuastia |
| Keruuastia | Mukana, lukittava, läpinäkyvä |
| Huolto | Vastalevyn säätö, puhdistus jokaisen käytön jälkeen |
| Kulutusosat | Vastalevy, murskauslevy, hiiliharjat |
| Korjattavuus | Anna Stihl-jälleenmyyjän tehtäväksi |
| Mukana olevat tarvikkeet | Allen-avain, kiintoavain, käyttöohje |
Usein kysytyt kysymykset - GHE 140 L STIHL
Käyttäjien kysymyksiä aiheesta GHE 140 L STIHL
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Saha PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi GHE 140 L - STIHL ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. GHE 140 L merkiltä STIHL.
KÄYTTÖOHJE GHE 140 L STIHL
kiitämme sinua STIHLin tuotteen valinnasta! STIHL kehittää ja valmistaa huippuluokan tuotteita pitäen suunnittelun lähtökohtana asiakkaidensa tarpeita. Näin pystymme tarjoamaan asiakkaillemme tuotteita, jotka toimivat luotettavasti myös äärimmäisen vaativissa olosuhteissa.
STIHL tunnetaan myös erinomaisesta asiakaspalvelustaan. Jälleenmyyjämme huolehtivat sekä asiantuntevasta neuvonnasta ja opastuksesta että kattavien teknisten palvelujen tarjoamisesta.
Kiitämme sinua STIHLiä kohtaan osoittamastasi luottamuksesta. Toivomme, että olet tyytyväinen hankkimaasi STIHL-tuotteeseen.
Tri Nikolas Stihl
TÄRKEÄÄ! LUE OPAS ENNEN KÄYTTÖÄ JA SÄILYTÄ SE VASTAISTA KÄYTTÖÄ VARTEN.

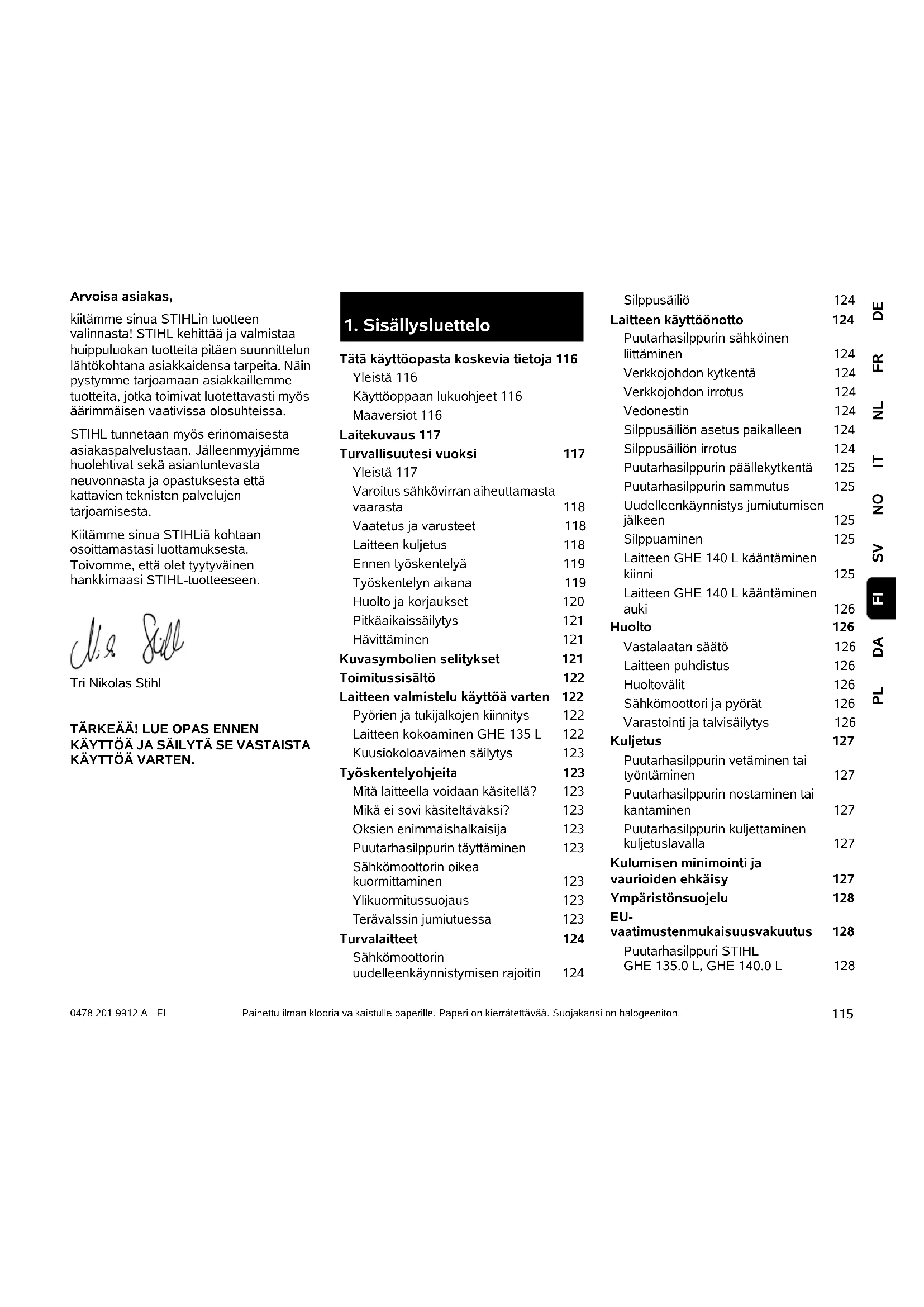

1. Sisällysluettelo
Tätä käyttöopasta koskevia tietoja 116
Yleistä 116
Käyttöoppaan lukuohjeet 116
Maaversiot 116
Laitekuvaus 117
Turvallisuutesi vuoksi 117
Yleistä 117
Varoitus sähkövirran aiheuttamasta vaarasta 118
Vaatetus ja varusteet 118
Laitteen kuljetus 118
Ennen työskentelyä 119
Työskentelyn aikana 119
Huolto ja korjaukset 120
Pitkäaikaissäilytys 121
Hävittäminen 121
Kuvasymbolien selitykset 121
Toimitussisältö 122
Laitteen valmistelu käyttöä varten 122
Pyörien ja tukijalkojen kiinnitys 122
Laitteen kokoaminen GHE 135 L 122
Kuusiokoloavaimen säilytys 123
Työskentelyohjeita 123
Mitä laitteella voidaan käsitellä? 123
Mikä ei sovi käsiteltäväksi? 123
Oksien enimmäishalkaisija 123
Puutarhasilppurin täyttäminen 123
Sähkömoottorin oikea kuormittaminen 123
Ylikuormitussuojaus 123
Terävalssin jumiutuessa 123
Turvalaitteet 124
Sähkömoottorin uudelleenkäynnistymisen rajoitin 124
Silppusäiliö 124
Laitteen käyttöönotto 124
Puutarhasilppurin sähköinen liittäminen 124
Verkkojohdon kytkentä 124
Verkkojohdon irrotus 124
Vedonestin 124
Silppusäiliön asetus paikalleen 124
Silppusäilion irrotus 124
Puutarhasilppurin päällekytkentä 125
Puutarhasilppurin sammutus 125
Uudelleenkäynnistys jumiutumisen jälkeen 125
Silppuaminen 125
Laitteen GHE 140 L kääntäminen kiinni 125
Laitteen GHE 140 L kääntäminen auki 126
Huolto 126
Vastalaatan säätö 126
Laitteen puhdistus 126
Huoltovälit 126
Sähkömoottori ja pyörät 126
Varastointi ja talvisäilytys 126
Kuljetus 127
Puutarhasilppurin vetäminen tai työntäminen 127
Puutarhasilppurin nostaminen tai kantaminen 127
Puutarhasilppurin kuljettaminen kuljetuslavalla 127
Ympäristönsuojelu 128
EU- vaatimustenmukaisuusvakuutus 128
Puutarhasilppuri STIHL GHE 135.0 L, GHE 140.0 L 128
Tekniset tiedot 129
REACH 129
Vianetsintä 129
Huelto-ohjelma 130
Luovutustodistus 130
Huoltotodistus 130
2. Tätä käyttöopasta koskevia tietoja
2.1 Yleistä
Tämä käyttöopas on EY-direktiivin 2006/42/EC mukainen valmistajan alkuperäiskäyttöopas.
STIHL pyrkii jatkuvasti kehittämään tuotevalikoimaansa ja siksi pidätämme oikeuden toimitussisällön muotoa, tekniikkaa ja varustusta koskeviin muutoksiin.
Tämän vuoksi tässä käyttöoppaassa julkaistujen tietojen ja kuvien pohjalta ei voi esittää mitään vaateita.
Näissä käyttöohjeissa on mahdollisesti kuvattu malleja, joita ei ole saatavilla kaikissa maissa.
Tämä käyttöopas on tekijänoikeudellisesti suojattu. Kaikki oikeudet pidätetään, mukaan lukien oikeus monistamiseen, kääntämiseen ja käsittelyyn sähköisissä järjestelmissä.
2.2 Käyttöoppaan lukuohjeet
Laitteen käsittelyvaiheet on selostettu kuvien ja tekstien avulla.
Kaikki laitteeseen kiinnitetyt kuvasymbolit on selitetty tässä käyttöoppaassa.
Katselusuunta:
Katselusuunta, kun käyttöoppaassa lukee vasen ja oikea: Käyttäjä seisoo laitteen takana (työasento).
Kappaleviite:
Viittaukset lisätietoja sisältäviin kappaleisiin on merkitty nuolella. Alla on esimerkki viittauksesta kappaleeseen: (⇒ 4.)
Tekstikohtien merkintä:
Erilaiset tekstikohdat on erotettu toisistaan merkitsemällä ne erilaisin luettelomerkein seuraavissa esimerkeissä kuvatulla tavalla.
Käsittelyvaiheet, jotka vaativat käyttäjän toimia:
- Avaa ruuvitaltalla ruuvi (1) ja kytke vipu (2) ...
Yleiset luettelot:
– tuotteen käyttö urheilutapahtumissa tai kilpailuissa
Varoituksia tai lisäohjeita sisältävät tekstit:
Varoituksia tai lisäohjeita sisältävät tekstit on merkitty seuraavassa kuvatuilla symboleilla, jotta ne erottuvat selkeästi muista ohjeista:
Vaara!
Onnettomuusvaara, josta voi aiheutua vakavia henkilövahinkoja. Laitteen käytössä on ehdottomasti noudatettava tai vältettävä tiettyjä toimenpiteitä.
Varoitus!
Henkilövahinkojen vaara. Laitteen käytössä on noudatettava kyseessä olevan kohdan ohjeita henkilövahinkojen välttämiseksi.
Varo!
Pienten vammojen ja esinevahinkojen vaara, joka voidaan välttää ohjeita noudattamalla.
Ohje
Tietoja laitteen oikeasta käyttötavasta ja virheellisen käytön välttämisestä.
Tekstit, joissa on kuvaviittauksia:
Laitteen käyttöä havainnollistavat kuvat ovat käyttöoppaan alussa.
Kamerasymboli toimii linkkinä kuvasivuilla olevien kuvien ja niitä vastaavien tekstikohtien välillä.
2.3 Maaversiot
STIHL toimittaa laitteet toimitusmaan mukaan erilaisilla pistokkeilla ja katkaisimilla varustettuna.
Kuvissa olevissa laitteissa on europistokkeet. Toisenlaisilla pistokkeilla varustetut laitteet liitetään verkkoon vastaavasti.
3. Laitekuvaus
1 Kädensija
2 Vastalaatan säätöruuvi
3 Kuusiokoloavaimen pidin
4 Tyyppikilpi, jossa konenumero
5 Silppusäiliön lukkokytkin
6 Pyörät
7 Silppusäiliö
8 Pyöräjalusta
9 Tukijalka
10 Lukkovipu (GHE 140 L)
11 Pistorasia
12 Käyttökatkaisin (pyörimissuunta)
13 Täyttöaukko
4. Turvallisuutesi vuoksi
4.1 Yleistä
Laitteella työskenneltäessä on ehdottomasti noudatettava näitä turvamääräyksiä.
Lue käyttöohjeet kokonaisuudessaan läpi huolellisesti ennen ensimmäistä käyttöönottoa. Säilytä ohjeet
hyvässä tallessa myöhempää käyttöä varten.
Nämä varotoimenpiteet ovat välttämättömiä oman turvallisuutesi takia, mutta luettelo ei ole täydellinen. Käytä laitetta järkevästi ja vastuullisesti ja
muista, että laitteen käyttäjä on vastuussa sivullisille tai heidän omaisuudelleen aiheutetuista vahingoista.
Perehdy laitteen hallintalaitteisiin ja oikeaan käyttöön.
Laitteen käyttö on sallittu vain henkilöille, jotka ovat perehtyneet käyttöohjeisiin ja laitteen käsittelyyn. Ennen ensimmäistä käyttöönottoa käyttäjän tulee perehtyä laitteen käyttöön asianmukaisesti ja käytännössä. Anna myyjän tai asiantuntijan opastaa käyttämään laitetta turvallisesti.
Opastuksessa käyttäjälle tulee kertoa ennen kaikkea, että laitteella työskenneltaessä vaaditaan äärimmäistä huolellisuutta ja keskittymistä.
Vaikka tätä laitetta käytetään ohjeenmukaisesti, jäännösriskejä on silti olemassa.
Tukehtumisvaara!
Pakkausmateriaalilla leikkiminen aiheuttaa lapsille tukehtumisvaaran. Pidä pakkausmateriaali ehdottomasti poissa lasten ulottuvilta.
Anna vain sellaisten henkilöiden käyttää tai lainata laitetta ja sen oheislaitteita, jotka osaavat varmasti käyttää kyseistä mallia ja ovat tottuneet sen käsittelyyn. Käyttöohjeet ovat osa laitetta ja ne täytyy aina antaa mukana.
Varmista, että käyttäjä on fyysisesti, aistimellisesti ja henkisesti kykenevä käyttämään laitetta ja työskentelemään sillä. Ellei käyttäjä ole fyysisesti, aistimellisesti tai henkisesti täysin kykenevä, hän saa työskennellä ruohonleikkurilla vain vastuuhenkilön valvonnassa tai tämän antamien ohjeiden mukaan.
Varmista, että käyttäjä on täysi-ikäinen tai kansallisten määräysten mukaisessa valvotussa ammattikoulutuksessa.
Älä käytä laitetta väsyneenä tai sairaana. Mikäli et ole terve, kysy lääkäriltäsi, voitko käyttää laitetta. Laitteen käyttö on kiellettyä, jos olet nauttinut alkoholia, reaktiokykyä rajoittavia lääkkeitä tai huumaavia aineita.
Laite on tarkoitettu yksityiskäyttöön.
Huomio – onnettomuusvaara!
STIHLin puutarhasilppurit on tarkoitettu oksien ja kasvijätteiden silppuamiseen. Muunlainen käyttö on kielletty ja voi olla vaarallista tai johtaa laitteen vaurioitumiseen.
Puutarhasilppuria ei saa käyttää (luettelo ei ole täydellinen)
- muille materiaaleille (esimerkiksi lasille tai metallille)
- töihin, joita ei ole kuvattu tässä käyttöohjeessa
– elintarvikkeiden valmistukseen (esimerkiksi jään murskaamiseen tai mäskeihin).
Turvallisuussyistä kaikenlainen laitteen muuttaminen on kielletty ja johtaa takuun raukeamiseen. Poikkeuksena tähän on STIHLin hyväksymien lisävarusteiden asianmukainen asennus. Lisätietoja hyväksytyistä lisälaitteista saat STIHLjälleenmyyjiltä.
Etenkin kaikki laitteen poltto- tai sähkömoottorin tehoon tai kierroslukuun tehtävät muutokset ovat kiellettyjä.
Laitteella ei saa kuljettaa esineitä, eläimiä tai henkilöitä, ei varsinkaan lapsia.
Käyttö julkisissa paikoissa, puistoissa, urheilukentillä, kadunvarsilla ja maa- ja metsätalousyrityksissä edellyttää erityistä varovaisuutta.
4.2 Varoitus sähkövirran aiheuttamasta vaarasta
Huomio! Sähkoiskun vaara!
Verkkojohto, verkkopistoke, käyttökatkaisin ja liitäntäjohto ovat sähköturvallisuuden kannalta erityisen tärkeitä. Vaurioituneita johtoja, pistorasioita ja pistokkeita tai määräysten vastaisia liitäntäjohtoja ei saa käyttää sähköiskuvaaran takia.
Tarkasta liitäntäjohto säännöllisesti vaurioiden tai vanhenemisen (haurastumien) varalta.
Laitteen saa ottaa käyttöön vain, kun virtajohto on kelattu auki.
Jos käytät johtokelaa, vedä johto aina ennen käyttöä kokonaan pois kelalta.
Älä koskaan käytä viallista jatkojohtoa. Vaihda viallisten johtojen tilalle uudet äläkä korjaa jatkojohtoja.
Jos verkko- tai jatkojohto vaurioituu käytön aikana, erota se heti verkkovirrasta. Älä koskaan kosketa vaurioitunutta verkko- tai jatkojohtoa.
Laitetta ei saa käyttää, jos johdot ovat vaurioituneet tai kuluneet. Tarkista etenkin verkkoliitäntäjohto vaurioiden ja haurastumisen varalta.
Huolto- ja korjaustoimenpiteitä verkkoliitäntäjohdolle saa suorittaa vain alan ammattilainen.
Sähköiskun vaara!
Älä liitä viallista johtoa sähköverkkoon äläkä kosketa viallista johtoa, ennen kuin se on irrotettu verkosta.
Älä kosketa leikkuuyksiköitä (teriä) ennen kuin laite on erotettu verkosta.
Varmista aina, että käytettävissä verkkojohdoissa on riittävä suojaus.
Älä työskentele sateella tai märässä ympäristössä.
Käytä ainoastaan ulkokäyttöön tarkoitettuja, kosteuseristettyjä jatkojohtoja, jotka sopivat laitteen kanssa käytettäväksi (⇒ 10.1).
Irrota liitäntäjohto pitämällä pistokkeesta ja pistorasiasta kiinni; älä vedä johdoista.
Älä jätä laitetta suojaamattomana sateeseen.
Jos laite liitetään virtalaitteeseen, on muistettava, että virran heilahtelut voivat vioittaa laitetta.
Liitä laite vain virtalähteeseen, joka on suojattu vikavirtakytkimellä, jonka laukaisuvirta on enintään 30 mA. Lisätietoja saat sähköasentajalta.
4.3 Vaatetus ja varusteet
Käytä aina työn aikana tukevia ja pitäväpohjaisia jalkineita. Älä työskentele paljain jaloin tai sandaalit jalassa.
Käytä tukevia käsineitä työskentelyn aikana ja erityisesti huoltotöissä ja laitetta kuljetettaessa.
Käytä aina työn aikana suojalaseja ja kuulosuojaimia. Käytä niitä koko työskentelyn ajan.
Käytä tarkoituksenmukaisia, ei löysiä vaatteita kun työskentelet laitteella. Esim. työpuku, ei pitkää työtakkia. Älä pidä kaulaliinaa, solmiota, koruja, riippuvia nauhoja tai muita ulkonevia vaatekappaleita laitteen käytön aikana.
Pitkät hiukset on pidettävä kiinni ja suojassa (liina, päähine) aina, kun laitetta käytetään ja huolletaan.
4.4 Laitteen kuljetus
Työskentele aina käsineitä käyttäen, jotta laitteen teräväreunaiset ja kuumat osat eivät aiheuta vammoja.
Älä siirrä laitetta sähkömoottorin ollessa käynnissä. Pysäytä sähkömoottori, anna terien pysähtyä ja vedä verkkopistoke irti ennen kuljetusta.
Sähkömoottorin tulee olla jäähtynyt laitetta kuljetettaessa.
Etenkin laitetta kallistettaessa on paino huomioitava.
Käytä sopivia apuvälineitä lastaamiseen (lastausramppeja, nostolaitteita).
Varmista laite kuljetusalustalle riittävän vahvoilla kiinnitysvälineillä (hihnoilla, vaijereilla tms.) käyttöoppaassa mainituista kiinnityskohdista. (⇒ 12.3)
Vedä tai työnnä laitetta vain kävelyvauhdilla.
Noudata alueellisia määräyksiä laitetta kuljetettaessa, ennen kaikkea niitä, jotka koskevat kuorman turvallisuutta ja esineiden kuljettamista lavoilla.
4.5 Ennen työskentelyä
Varmista, että laitetta käyttävät vain henkilöt, jotka ovat tutustuneet käyttöohjeisiin.
Noudata polttomoottorilla tai sähkömoottorilla varustettujen puutarhalaitteiden käyttöaikoja koskevia yleisiä järjestyssääntöjä.
Vikaantuneet, kuluneet ja vahingoittuneet osat on vaihdettava ennen laitteen käyttöä. Jos laitteessa olevat varoitustarrat ja turvaohjeet ovat kuluneet epäselviksi tai muuten vahingoittuneet, vaihda niiden tilalle uudet. Uusia tarroja ja muita varaosia on saatavana STIHL-ammattiliikkeestä.
Tarkasta ennen käyttöönottoa,
– että laite on käyttökuntoinen. Se tarkoittaa, että suojalaitteet ovat paikoillaan ja moitteettomassa kunnossa.
– että sähköliitäntä tehdään ohjeenmukaisesti asennettuun pistorasiaan.
– että liitäntä- ja jatkojohdon,
pistokkeiden ja pistorasian eristys on
moitteettomassa kunnossa.
– että laite (esimerkiksi sähkömoottorin runko, turvalaitteet ja kiinnitysosat) ei ole kulunut tai vioittunut.
– että laitteessa ei ole silputtavaa materiaalia ja että syöttötorvi on tyhjä.
– että kaikki ruuvit, mutterit ja muut kiinnitysosat ovat paikoillaan ja kiristetty. Kiristä löysät ruuvit ja mutterit ennen käyttöönottoa (huomioi kiristystiukkuudet).
Käytä laitetta vain ulkona, ei liian lähellä seinää tai muuta jäykkää esinettä, jotta pienennetään loukkaantumisvaaraa ja esinevahinkojen vaaraa (käyttäjä ei pääse väistämään, lasien rikkoutumisvaara, auton naarmuuntuminen jne.).
Laitteen pitää olla tukevasti paikallaan tasaisella ja lujalla alustalla.
Perehdy käyttökatkaisimeen, jotta osaat toimia nopeasti ja oikein hätätapauksissa.
Varmista ennen käyttöönottoa, että silppusäiliö on ohjeenmukaisessa kunnossa. Laitetta ei saa ottaa käyttöön, jos silppusäiliö on vaurioitunut (loukkaantumisvaara). Vaurioitunut silppusäiliö pitää vaihtaa.
Loukkaantumisvaara!
Laitteen saa ottaa käyttöön vain sen ollessa ohjeen mukaisesti asennettuna. Jos laitteesta puuttuu osia (esimerkiksi pyöriä), kuvattuja turvavälejä ei voida enää noudattaa. Lisäksi laitteen vakaus heikkenee.
Varmista ennen käyttöönottoa, että laite on ohjeenmukaisessa tilassa!
Ohjeenmukainen tarkoittaa, että laite on täysin koottu. Erityisesti se tarkoittaa, että
– pyöräjalusta on kokonaan kiinnitetty
– molemmat pyörät ja molemmat tukijalat on kiinnitetty
– kaikki suojalaitteet (esimerkiksi silppusäiliö ja STIHLin apilanmuotoinen syöttöaukko) ovat paikallaan ja kunnossa.
Laitteeseen asennettuja kytkentä- ja turvalaitteita ei saa poistaa tai ohittaa.
4.6 Työskentelyn aikana
Älä työskentele milloinkaan, kun lähistöllä on muita, etenkin lapsia tai eläimiä.
Älä työskentele laitteella sateessa tai ukkosella, kun vaarana on salamanisku.
Kostea alusta lisää onnettomuusriskiä (käyttäjä ei saa tukevaa asentoa).
Työskentele erityisen varovasti, jotta vältät liukastumisen. Mikäli mahdollista, laitetta ei pidä käyttää kostealla alustalla.
Työskentele vain päivänvalossa tai hyvässä keinovalaistuksessa.
Työskentelyalueen pitää olla koko käytön ajan siisti ja järjestyksessä. Poista riskitekijät kuten kivet, oksat, kaapelit jne., joihin voi kompastua.
Käyttäjä ei saa seisoa laitetta korkeammalla.
Käynnistys:
Siirrä laite ennen käynnistystä tasaiseen paikkaan ja aseta se maahan suoraan. Laite ei saa missään tapauksessa olla makuulla käytön aikana.
Käynnistä laite varovasti ja kohdan "Laitteen käyttöönotto" ohjeiden mukaisesti. (⇒ 10.)
Älä seiso poistoaukon edessä poltto- tai sähkömoottoria käynnistettäessä. Puutarhasilppurissa ei saa olla silputtavaa materiaalia, kun se käynnistetään. Silputtavaa materiaalia voi sinkoutua ulos ja se voi aiheuttaa vammoja.
Laitetta ei saa kallistaa moottoria käynnistettäessä.
Vältä toistuvaa käynnistämistä lyhyen ajan sisällä ja erityisesti käyttökytkimellä "leikkimistä".
Sähkömoottori voi ylikuumentua!
Tämän laitteen käynnin aikana tapahtuvat jännitevaihtelut voivat epäedullisissa verkko-olosuhteissa aiheuttaa häiriöitä toisille samaan virtapiiriin kytketyille laitteille.
Tässä tapauksessa on tehtävä asiaankuuluvat toimenpiteet (esim. tehtävä liitäntä toiseen virtapiiriin, käytettävä laitetta alhaisemman impedanssin virtapiirissä).
Työskentely:
Loukkaantumisvaara!
Älä työnnä käsiä tai jalkoja pyörivien osien päälle tai alle tai muuten niiden läheisyyteen.
Laitteen ollessa käynnissä kasvoja tai muita kehon osia ei saa pitää syöttötorven päällä tai poistoaukon edessä. Pidä pääsi ja kehosi aina riittävän etäällä täyttöaukosta.
Älä koskaan työnnä käsiä, muita kehon osia tai vaatteita syöttötorveen tai poistokanavaan. Silmiin,
kasvoihin, sormiin tai käsiin voi tulla vakavia vammoja.
Säilytä koko ajan tasapainosi ja tukeva seisonta-asento. Älä kurottele eteenpäin.
Jos laite kaatuu käytön aikana, pysäytä sähkömoottori välittömästi ja vedä verkkopistoke irti.
Loukkaantumisvaara!
Käytön aikana silputtavaa materiaalia voi sinkoutua takaisin ylös. Käytä siksi aina suojalaseja ja pidä kasvot etäällä täyttöaukosta.
Älä koskaan kallista laitetta poltto- tai sähkömoottorin käydessä.
Varmista, että silppu ei keräänny poistoaukoon, koska tämä huonontaa silppuamistulosta tai voi aiheuttaa silputtavan materiaalin kimmahtamisen takaisin syöttötorvesta.
Puutarhasilppuria täytettäessä on varottava, ettei siihen pääse metalliosia, kiviä, muovia, lasia tai muita vieraita esineitä, koska ne voivat aiheuttaa vaurioita ja kimmahtaa takaisin syöttötorvesta.
Poista mahdolliset tukkeutumat.
Syötettäessä oksia puutarhasilppuriin on vaara, että ne kimmachtavat takaisin. Käytä käsineitä!
Huomaa, että terät pyörivät vielä muutaman sekunnin moottorin sammuttamisen jälkeen.
Pysäytä sähkömoottori, vedä verkkojohto irti ja odota, kunnes kaikki pyörivät osat ovat pysähtyneet,
– ennen kuin poistut laitteen luota tai kun laite jää ilman valvontaa
- ennen kuin siirrät, nostat, kannat, kallistat, työnnät tai vedät laitetta
- ennen kuin kuljetat laitetta
- ennen kuin korjaat jumiutumiseen johtaneet viat tai poistat tukokset
- ennen kuin laite tarkastetaan tai puhdistetaan tai sille tehdään muita töitä.
Jos leikkuukoneistoon pääsee vieraita esineitä, laitteesta kuuluu outoa ääntä tai se tärisee epätavallisen paljon, sammuta sähkömoottori heti ja anna laitteen pyöriä pysähdyksiin. Vedä verkkopistoke irti ja toimi seuraavasti:
– Tarkasta laitteen vauriot, ja teetä tarvittavat korjaukset ammattilaisella, ennen kuin käynnistät laitteen uudelleen ja aloitat työt.
– Vaihdata tai korjauta vialliset osat ammattilaisella vastaavanlaatuisia osia käyttäen.
Irrota ja tyhjennä läpinäkyvä silppusäiliö, kun se on täynnä silppua tai niin täynnä silppua, että se ei pääse enää lentämään ulos.
Kytke laite pois päältä ja odota, että terävalssi on pysähtynyt, ennen kuin irrotat silppusäiliön.
4.7 Huolto ja korjaukset
Aseta laite tukevalle ja tasaiselle alustalle, sammuta sähkömoottori ja vedä
verkkopistoke irti ennen puhdistus-, korjaus- ja muiden huoltotöiden aloittamista ja ennen kuin tarkastat, onko liitäntäjohto päässyt kiertymään terän ympärille tai vaurioitunut.
Anna laitteen jäähtyä ennen huoltotöitä noin 5 minuutin ajan.
Verkkoliitäntäjohdon saa korjata tai vaihtaa vain valtuutettu sähköalan ammattilainen.
Jos rakenneosia tai turvalaitteita on pitänyt irrottaa huoltotöitä varten, ne on kiinnitettävä välittömästi ja määräysten mukaisesti takaisin paikoilleen.
Puhdistus:
Puhdista koko laite huolellisesti töiden jälkeen. (⇒ 11.2)
Älä koskaan käytä painepesuria äläkä pese laitetta juoksevalla vedellä (esim. kasteluletkulla).
Älä käytä syövyttäviä puhdistusaineita. Tällaiset puhdistusaineet voivat vioittaa muoveja ja metalleja ja heikentää siten STIHL-laitteesi turvallista toimintaa.
Huoltotyöt:
Suorita vain sellaisia huoltotöitä, jotka on kuvattu näissä käyttöohjeissa – kaikki muut työt saa suorittaa vain ammattiliike. Jos tarvitset lisätietoja tai apuvälineitä, käänny aina ammattiliikkeen puoleen. STIHL suosittelee teettämään huoltotyöt ja korjaukset vain STIHL-ammattiliikkeessä. STIHL-ammattiliikkeissä saat aina ammattitaitoisen ja asiantuntevan palvelun.
Käytä vain laadukkaita työkaluja, tarvikkeita ja oheislaitteita, jotka STIHL on hyväksynyt tälle laitteelle tai teknisesti vastaavia osia. Muuten seurauksena voi olla laitteen vaurioituminen ja tapaturma. Epävarmoissa tapauksissa käänny ammattiliikkeen puoleen.
Alkuperäiset STIHL-työkalut, -tarvikkeet ja -varaosat soveltuvat ominaisuuksiltaan parhaiten laitteeseen ja käyttäjän vaatimuksiin. Alkuperäiset STIHL- varaosat tunnistaa STIHL- varaosanumerosta, STIHL-logosta ja mahdollisesta STIHL- varaosamerkinnästä. Pienikokoisiiin osiin voi olla merkitty ainoastaan STIHL- varaosamerkintä.
Pidä varoitus- ja ohjetarrat puhtaina ja luettavina. STIHL-jälleenmyyjä voi vaihtaa vioittuneiden tai kadonneiden tarrojen tilalle uudet alkuperäistarrat. Jos laitteeseen vaihdetaan uusia osia, varmista, että uudessa osassa on samanlainen tarra.
Varmista, että kaikki mutterit, pultit ja ruuvit on kiristetty tiukalle, jotta laite on aina käyttöturvallinen.
Tarkasta koko laitteen kuluneisuus ja vauriot säännöllisesti, etenkin ennen laitteen pitempiaikaista varastointia (talvisäilytystä). Vaihda kuluneet tai vialliset osat turvallisuussyistä välittömästi, jotta laite on aina käyttöturvallinen.
4.8 Pitkäaikaissäilytys
Anna laitteen jäähtyä n. 5 minuutin ajan, ennen kuin jätät laitteen suljettuun tilaan.
Suojaa laite asiattomalta käytöltä (esimerkiksi lapset).
Puhdista laite ennen säilytystä huolellisesti (esimerkiksi talvisäilytys).
Varastoi laite käyttökuntoisena.
Varastointitilan on oltava kuiva, jäätymätön ja lukittava.
4.9 Hävittäminen
Jätteet voivat olla haitallisia ihmisille, eläimille tai ympäristölle, ja siksi ne täytyy hävittää asianmukaisesti.
Saat tietoa jätteiden asianmukaisesta hävittämisestä kierrätyskeskuksista tai ammattiliikkeestä. STIHL suosittelee STIHLin ammattiliikettä.
Huolehdi siitä, että loppuun palvellut laite hävitetään asianmukaisesti. Varmista ennen laitteen hävittämistä, että se on toimintakelvoton. Onnettomuuksien estämiseksi poista tätä varten verkkojohto tai sähkömoottoriin johtava liitäntäjohto.
5. Kuvasymbolien selitykset
Huomio!
Lue käyttöopas ennen käyttöönottoa.
Loukkaantumisvaara!
Pidä sivulliset poissa vaara-alueelta.
Loukkaantumisvaara!
Pyörivät terät!
Älä vie käsiä tai jalkateriä
silppurin aukkojen lähellä,
kun laite on toiminnassa.
Loukkaantumisvaara!
Sammuta sähkömoottori ja vedä verkkojohto irti laitteesta, ennen kuin käsittelet leikkuukoneistoa, suoritat huolto- ja puhdistustöitä, tarkastat, onko liitäntäjohto kiertynyt terän ympärille tai vaurioitunut, ja poistut laitteen luota.
Käytä kuulosuojaimia!
Käytä suojalaseja!
Käytä työkäsineitä!
Vastalaatan säädön pyörimissuunta.
Silppusäiliö lukittu
Silppusäiliön lukitus avattu
6. Toimitussisältö
Kohta Nimike Kpl GHE 135 L
A Laitteen yläosa 1
B Pyöräjalusta 1
C Silppusäiliö 1
D Ruuvi 5 x 16 4
GHE 140 L
E Peruslaite ja silppusäiliö 1 GHE 135 L, GHE 140 L
F Tukijalka 2
G Aluslevy A6 2
H Hattumutteri M6 2
I Pyörä 2
J Pultti M8 x 85 2
K Holkki 2
L Aluslevy A8 6
M Lukkomutteri M8 2
N Kiintoavain 1
O Kuusiokoloavain 1
• Käyttöopas 1
7. Laitteen valmistelu käyttöä varten
7.1 Pyörien ja tukijalkojen kiinnitys
GHE 140 L:
– Käännä laite auki. (⇒ 10.12)
Pyörien kiinnitys:
GHE 135.0 L, GHE 140 L:
– Irrota silppusäiliö. (⇒ 10.6)
- Käännä pölykapseli (1) ruuvitaltalla irti pyörästä (I).
- Vie pultti (J) aluslevyn (L) kanssa sisältä reiän läpi pyöräjalustaan (B). Työnnä aluslevy (L) ja holkki (K) pultille (J). Työnnä pyörä (I) holkille (K). Kierrä mutteri (M) aluslevyn (L) kanssa kiinni ja kiristä 5-7 Nm:n tiukkuuteen.
- Aseta pölykapseli (1) keskelle pyörää (l) ja paina, kunnes pölykapseli (1) lukittuu kiinni.
– Toista samat toimet toisella puolella.
Tukijalkojen kiinnitys:
- Vie tukijalan (F) ruuvi alhaalta reiän läpi pyöräjalustaan (B). Pujota aluslevy (G) ruuville, kierrä hattumutteri (H) kiinni ja kiristä 4-6 Nm:n tiukkuuteen.
– Toista samat toimet toisella puolella.
7.2 Laitteen kokoaminen GHE 135 L
- Irrota silppusäiliö. (⇒ 10.6)
- Aseta laitteen yläosa (A) pyöräjalustalle (B) ja varmista varovasti, että se on keskellä. Varmista samalla, että kumisuojus (1) on oikein paikallaan – kumisuojus (1) ei saa jäädä puristuksiin laitteen yläosan ja pyöräjalustassa olevan mustan kannen väliin. Kiinnitä laitteen yläosa (A) pyöräjalustaan (B) kiertämällä neljä ruuvia (D) kiinni. Kiristä ruuvit (D) 1-1,5 Nm:n tiukkuuteen.
- Aseta silppusäiliö paikalleen. (⇒ 10.5)
7.3 Kuusiokoloavaimen säilytys
- Työnnä kuusiokoloavain (O) laitteen pitimeen (1).
8. Työskentelyohjeita
8.1 Mitä laitteella voidaan käsitellä?
Puiden ja pensaiden leikkuujäte, tuijan oksat, kuusenhavut, monihaaraiset oksat, lehtirisut, vihannekset, marjapensaat, kukat niputettuna eikä liian kosteina.
Puiden ja pensaiden leikkuujäte tulisi silputa tuoreena, koska tuoreen materiaalin silppuaminen on tehokkaampaa kuin kuivan tai märän materiaalin.
8.2 Mikä ei sovi käsiteltäväksi?
Puutarhasilppuriin ei saa mennä kiviä, lasia, metalliesineitä eikä muoviosia.
Perussääntö:
Materiaaleja, jotka eivät sovi kompostoitavaksi, ei saa myöskään käsitellä puutarhasilppurilla.
8.3 Oksien enimmäishalkaisija
Arvot koskevat juuri katkaistuja oksia:
Oksien enimmäishalkaisija
GHE 135 L: 35 mm
GHE 140 L: 40 mm
8.4 Puutarhasilppurin täyttäminen
STIHLin apilanmuotoisen syöttöaukon ansiosta myös monihaarainen oksa-aines saadaan silputtua.
Leikkaa paksut ja monihaaraiset oksat etukäteen pienemmäksi oksasaksilla.
Jotta puutarhasilppuri ei tukkeutuisi, sekoita sitkeä ja multainen silputtava materiaali kuivien oksien kanssa.
Täytä puutarhasilppuria aina täydellä sähkömoottorin kierrosluvulla.
Loukkaantumisvaara!
Pidä silputtavista oksista kiinni vain kevyellä otteella ja vie ne täyttöaukon lähelle. Älä pidä oksista lujasti kiinni tai vedä niitä takaisin.
- Syötä puiden ja pensaiden leikkuujätteet sekä oksa-aines hitaasti syöttöaukon (13) kautta terävalssille. Silppuri vetää oksat tasaisesti sisään.
- Anna laitteen silputa kaikki syötetty materiaali työskentelyn päätteeksi.
8.5 Sähkömoottorin oikea kuormittaminen
Syötä puutarhasilppuriin materiaalia aina jatkuvasti ja tasaisesti.
8.6 Ylikuormitussuojaus
Jos sähkömoottori ylikuormittuu työskentelyn aikana, laitteeseen asennettu automaattinen palautus vaihtaa terävalssin pyörimissuunnan ja yrittää poistaa tukoksen automaattisesti. Jos tukosta ei saada poistettua 3 suunnanvaihdon jälkeen, laitteeseen asennettu ylikuormitussuojaus kytkee sähkömoottorin itsetoimisesti pois päältä.
Puutarhasilppuri voidaan ottaa taas käyttöön noin 10 minuutin jäähtymisajan jälkeen.
Jos ylikuormitussuojaus aktivoituu usein, tämä voi johtua seuraavista syistä:
– liitäntäjohto ei ole sopiva (⇒ 10.1)
- verkon ylikuormitus
– laite ylikuormittunut silputtavan materiaalin liiallisen määrän takia
8.7 Terävalssin jumiutuessa
Sähkömoottorin liiallinen kuormitus, silputtavan materiaalin liian suuri määrä, vieraat esineet tai liian paksut oksat johtavat jonkin ajan kuluttua terävalssin automaattiseen pyörimissuunnan muutokseen ja sen jälkeen terävalssin pysähtymiseen.
Terävalssi muuttaa pyörimissuuntaansa automaattisesti liiallisen kuormituksen yhteydessä.
- Paina käyttökatkaisinta heti, jos terävalssi pysähtyy.
- Anna laitteen jäähtyä ja käynnistä se uudelleen ohjeiden mukaan. (⇒ 10.9)
9. Turvalaitteet
9.1 Sähkömoottorin uudelleenkäynnistymisen rajoitin
Laite voidaan käynnistää vain kytkimestä; se ei käynnisty pistämällä liitäntäjohto pistorasiaan.
9.2 Silppusäiliö
Puutarhasilppurin voi käynnistää vain silppusäiliön ollessa kiinnitettynä ja lukittuna.
Paikalleen asetettu silppusäiliö estää käytön aikana pääsyn pyörivään terävalssiin.
10. Laitteen käyttöönotto
10.1 Puutarhasilppurin sähköinen liittäminen
Loukkaantumisvaara!
Noudata kaikkia kappaleen
"Varoitus – sähköiskuvaara"
(⇒ 4.2) turvaohjeita.
Verkkojännitteen tulee vastata toimintajännitettä (katso tehokilpi).
Virtajohdon tulee olla riittävästi suojattu (⇒ 16.)
Virtajohtoina saa käyttää vain sellaisia johtoja, jotka ovat vähintään kumivaippaisten johtojen
H07 RN-F DIN/VDE 0282 vahvuisia.
Pistokkeiden/pistorasioiden tulee olla roiskevesisuojattuja. Sopimattomat jatkojohdot voivat laskea tehoa ja aiheuttaa vaurioita sähkömoottoriin.
Virtajohdon vähimmäisjohdinalan on oltava 3 x 1,5 mm² enintään 25 m pitkällä johdolla tai 3 x 2,5 mm² enintään 50 m pitkällä johdolla.
Virtajohtojen pistotulppien/pistorasioiden tulee olla kumia tai kumipäällysteisiä ja vastata normia DIN/VDE 0620.
Tämä laite on tarkoitettu käytettäväksi sähköverkossa, jonka järjestelmäimpedanssi Z_max on siirtokohdassa (taloliitäntä) enintään 0,49 ohmia (50 Hz:llä).
Käyttäjän tulee varmistaa, että laitetta käytetään vain sähköverkossa, joka täyttää nämä vaatimukset. Tarvittaessa järjestelmäimpedanssia voi tiedustella paikalliselta sähköyhtiöltä.
Verkkoliitäntään liittyviä lisätietoja saat sähköasentajalta.
10.2 Verkkojohdon kytkentä
- Kiinnitä verkkojohdon pistoke verkkopistokkeeseen (1).
- Aseta verkkojohto vedonestimeen. (⇒ 10.4)
10.3 Verkkojohdon irrotus
- Löysää vedonestin. (⇒ 10.4)
Verkkojohdon kytkennän saa irrottaa vain kytkimestä vetämällä, jotta verkkojohto ei pääse vaurioitumaan. Älä koskaan vedä johdosta.
10.4 Vedonestin
Vedonestin estää työskentelyn aikana liitäntäjohdon irtoamisen vahingossa ja siten laitteen verkkoliitännän mahdollisen vaurion.
Liitäntäjohto on aina vedettävä vedonestimen kautta.
• Kytke verkkojohto. (⇒ 10.2)
- Tee liitäntäjohtoon (1) silmukka ja vie se aukon (2) läpi.
- Laita sen jälkeen silmukka haan (3) ympäri ja kiristä.
10.5 Silppusäiliön asetus paikalleen
- Vie silppusäiliö (1) molempiin ohjaimiin (2) ja työnnä vasteeseen asti.
- Käännä lukkokytkintä (3) vasteeseen asti oikealle ja varmista silppusäiliö.
Puutarhasilppurin voi käynnistää vain silppusäiliön ollessa lukittuna.
10.6 Silppusäiliön irrotus
• Kytke laite pois päältä. (⇒ 10.8)
- Käännä lukkokytkin (1) vasteeseen asti vasemmalle.
• Vedä silppusäiliö (2) irti.
Puutarhasilppuria ei voi käyttää ilman silppusäiliötä.
10.7 Puutarhasilppurin päällekytkentä GHE 140 L:
- Käännä laite auki ja lukitse se. (⇒ 10.12)
- Aseta silppusäiliö paikalleen. (⇒ 10.5)
• Liitä laite sähköverkkoon. (⇒ 10.2)
Käyttökytkin (1) ja siihen asennettu sulkuluisti (2) estävät pyörimissuunnan suoran vaihtamisen.
Ennen kuin vaihdat pyörimissuuntaa, sammuta laite ja odota, kunnes terävalssi on pysähtynyt kokonaan.
Vetoasento
Terävalssi vetää silputtavan materiaalin sisään ja silp-puaa sen.
- Käännä käyttökytkin (1) asentoon 0.
• Työnnä sulkuluisti (2) ylös. - Käynnistä sähkömoottori kääntämällä käyttökytkin (1) vasten jousipainetta vasteeseen asti oikealle asentoon START. Sähkömoottori käynnistyy.
- Päästä irti kiertokytkimestä. Se palautuu itsestään asentoon I. Sähkömoottori käy edelleen.
Palautusasento
Terävalssi pyörii vastakkai-seen suuntaan ja vapauttaa silputtavan materiaalin.
- Käännä käyttökytkin (1) asentoon 0.
• Työnnä sulkuluisti (2) alas. - Käännä käyttökytkin (1) vasten jousipainetta vasteeseen asti vasemmalle asentoon I ja pidä siinä. Sähkömoottori käy.
Kiertokytkintä on pidettävä tässä asennossa, sillä muuten se palaat itsestään keskiasentoon (0).
10.8 Puutarhasilppurin sammutus
- Aseta käyttökatkaisin (1) asentoon 0.
Puutarhasilppurin sähkömoottori kytkeytyy pois toiminnasta ja jarrutetaan automaattisesti pysähdyksiin.
10.9 Uudelleenkäynnistys jumiutumisen jälkeen
Loukkaantumisvaara uloslentävän silpun vuoksi. Pidä kädet ja pää etäällä täyttöaukosta. Älä kurkista aukosta sisään!
Puutarhasilppurissa on automaattinen palautus. Terävalssin jumiutuessa laite poistaa tukokset kytkemällä automaattisesti palautuksen päälle.
Silppu poistuu vapaasti.
Täytä puutarhasilppuria vasta sähkömoottorin täydellä kierrosluvulla.
10.10 Silppuaminen
- Sijoita puutarhasilppuri tasaiselle ja tukevalle alustalle.
- Pue tukevat käsineet, suojalasit ja kuulosuojaimet.
- Kiinnitä verkkojohto puutarhasilppuriin. (⇒ 10.2)
• Käynnistä puutarhasilppuri. (⇒ 10.7) - Odota, kunnes puutarhasilppuri on saavuttanut maksimikierrosluvun (joutokäyntinopeus).
- Täytä silputtava materiaali oikein puutarhasilppuriin. (⇒ 8.4)
• Sammuta puutarhasilppuri. (⇒ 10.8)
10.11 Laitteen GHE 140 L kääntäminen kiinni
- Irrota laite verkkovirrasta. (⇒ 10.3)
- Pidä toisella kädellä kiinni laitteen kädensijasta (1).
- Vedä lukkovipua (2) vasteeseen asti nuolen suuntaan ja pidä siinä. Laitteen yläosan lukitus on avattu.
- Vie laitteen yläosaa (3) hitaasti vasteeseen asti alas ja pidä alhaalla.
- Päästä irti lukkovivusta (2) ja varmista, että laitteen yläosa lukittuu kunnolla.
10.12 Laitteen GHE 140 L kääntäminen auki
- Pidä kiinni laitteesta painamalla toisella kädellä kädensijaa (1).
- Vedä lukkovipua (2) vasteeseen asti nuolen suuntaan ja pidä siinä. Laitteen yläosan lukitus on avattu.
- Vedä laitteen yläosaa (3) hitaasti vasteeseen asti ylös ja pidä ylhäällä.
- Päästä irti lukkovivusta (2) ja varmista, että laitteen yläosa lukittuu kunnolla.
11. Huolto
Loukkaantumisvaara!
Ennen laitteen huolto- tai korjaustöitä lue huolellisesti luku "Turvallisuutesi vuoksi" (⇒ 4.), ja varsinkin kohta "Huolto ja korjaukset" (⇒ 4.7), ja noudata tarkasti kaikkia turvaohjeita.
Vedä verkkopistoke irti ennen huoltotöiden aloittamista.
11.1 Vastalaatan säätö
Laitteessa ei saa olla silputtavaa materiaalia.
Vaihe 1
- Kytke laite päälle (aseta käyttökytkin vetoasentoon). (⇒ 10.7)
Vaihe 2
- Käännä säätöruuvia (1) laitteen käydessä kuusiokoloavaimella (2) hitaasti myötäpäivään. Tällöin vastalaatta painautuu laitteen sisällä kiinni terävalssiin. Vastalaatta on säädetty oikein, kun poistoaukosta lentää muutamia alumiinilastuja ulos.
Näin vastalaatta on säädetty ja laite on käyttövalmis.
11.2 Laitteen puhdistus
Huoltoväli: Jokaisen käyttökerran jälkeen
Puhdista laite perusteellisesti jokaisen käyttökerran jälkeen. Huolellinen hoito ja käsittely suojaa laitetta vaurioilta ja pidentää sen käyttöikää.
Laitteen pitää puhdistettaessa olla aina kuvan osoittamassa asennossa.
Älä suuntaa vesisuihkua sähkö- tai polttomoottorin osiin, tiivisteisiin, laakerikohtiin tai sähköosiin (esimerkiksi kytkimiin). Se
voisi aiheuttaa kalliita korjauksia.
Jos lika ja tartuneet jäänteet eivät irtoa harjalla, kostealla liinalla tai puutikulla, STIHL suosittelee erikoispuhdistusaineen
(esimerkiksi STIHLin erikoispuhdistusaineen) käyttöä.
Älä käytä syövyttäviä puhdistusaineita.
Puhdista terälautaset säännöllisesti.
Sähkömoottorit ovat roiskevesisuojattuja.
Suojaa silppuriterät ja silppuamiskammio tavallisilla korroosionestoaineilla (esimerkiksi rapsiöljyllä).
11.3 Huoltovälit
Suosittelemme huollattamaan puutarhasilppurin kerran vuodessa ammattiliikkeessä.
STIHL suosittelee STIHLin ammattiliikettä.
11.4 Sähkömoottori ja pyörät
Sähkömoottori ei kaipaa huoltoa.
Pyörien laakerit eivät vaadi huoltoa.
11.5 Varastointi ja talvisäilytys
Säilytä laitetta kuivassa, suljetussa ja pölyttömässä tilassa. Varmista, että lapset eivät pääse siihen käsiksi.
Sijoita laite varastoon aina käyttöturvallisena.
Tarkista, että kaikki mutterit, pultit ja ruuvit ovat kiristettyinä, vaihda epäselvät varoitustarrat laitteeseen ja tarkasta koko laite kuluneisuuden tai vaurioiden varalta. Vaihda kuluneet tai vialliset osat.
Laitteen mahdolliset toimintahäiriöt tulee korjata aina ennen varastointia.
Huolehdi seuraavista kohteista ennen laitteen pitempää varastointia (talvisäilytys):
- Puhdista huolellisesti kaikki laitteen ulkopuoliset osat.
- Öljyä tai rasvaa hyvin kaikki liikkuvat osat.
12. Kuljetus
Loukkaantumisvaara!
Lue ennen kuljetusta luku "Turvallisuutesi vuoksi" ja huomioi etenkin kappaleen "Laitteen kuljetus" ohjeet. (⇔ 4.4)
12.1 Puutarhasilppurin vetäminen tai työntäminen
- Tartu puutarhasilppurin kahvasta (1) ja kallista taaksepäin.
- Puutarhasilppuria voidaan vetää tai työntää hitaasti (kävelyvauhtia).
12.2 Puutarhasilppurin nostaminen tai kantaminen
Laitteen nostamiseen ja kantamiseen tarvitaan aina kaksi henkilöä.
Käytä sopivia suojavaatteita, jotka peittävät käsivarsien alaosat ja ylävartalon kokonaan.
– Aseta silppusäiliö paikalleen ja varmista se. (⇒ 10.5)
-
- henkilö: tartu puutarhasilppurin kahvasta (1).
-
- henkilö: tartu puutarhasilppurin pyöräjalustaan (2) vasemmalta ja oikealta tukijalkojen edestä.
- Nostakaa puutarhasilppuri samanaikaisesti.
GHE 140 L:
Puutarhasilppuria voidaan kantaa myös kiinni käännettynä.
-
- henkilö: Tartu puutarhasilppuriin silppusäiliön kahvasta (3).
-
- henkilö: tartu puutarhasilppurin tukijalustaan vasemmalta ja oikealta tukijalkojen (4) edestä.
- Nostakaa puutarhasilppuri samanaikaisesti.
12.3 Puutarhasilppurin kuljettaminen kuljetuslavalla
- Varmista sopivilla kiinnitysvälineillä, että laite ei pääse luistamaan. Kiinnitä vaijerit tai hihnat pyöräjalustaan (1) tai syöttötorveen (2).
Tärkeitä huolto- ja hoito-ohjeita
Sähkökäyttöinen puutarhasilppuri (STIHL GHE)
STIHL ei vastaa sellaisista esine- ja henkilövahingoista, jotka ovat aiheutuneet käyttöohjekirjassa annettujen ohjeiden (erityisesti turvallisuutta, käyttöä ja huoltoa koskevat ohjeet) laiminlyönnistä tai hyväksymättömien lisä- tai vaihto-osien käytöstä.
Noudata ehdottomasti seuraavia ohjeita STIHL-laitteen vaurioiden ja liiallisen kulumisen välttämiseksi:
1. Kulutusosat
STIHL-laitteen jotkut osat altistuvat luonnolliselle kulumiselle myös ohjeenmukaisessa käytössä, ja ne on vaihdettava ajoissa käyttötavan ja -ajan mukaan.
Näitä osia ovat esimerkiksi
- vastalaatta
- terävalssi
- hiiliharjat.
2. Tämän käyttöoppaan noudattaminen
STIHL-laitetta tulee käyttää, huoltaa ja säilyttää tarkoin tätä käyttöopasta noudattaen. Käyttäjä on itse vastuussa kaikista vaurioista, jotka aiheutuvat turvallisuus-, käyttö- ja huolto-ohjeiden laiminlyönnistä.
Tämä koskee erityisesti seuraavia kohtia:
- riittämättömästi mitoitettu virtajohto (läpimitta)
– väärä sähköliitäntä (jännite) - tuotteeseen ilman STIHLin hyväksyntää tehdyt muutokset
– työkalujen ja tarvikkeiden käyttö, jotka eivät ole laitteelle hyväksyttyjä, sopivia tai jotka ovat laadultaan heikkoja - tuotteen määräystenvastainen käyttö
– tuotteen käyttö urheilutilaisuuksissa tai kilpailuissa
– tuotteen viallisten rakenneosien jatketun käytön aiheuttamat seurausvauriot.
3. Huoltotyöt
Kaikki luvussa "Huolto" selostetut työt tulee suorittaa säännöllisesti.
Huoltotyöt, joita käyttäjä ei voi itse suorittaa, tulee jättää ammattiliikkeen tehtäväksi.
STIHL suosittelee teettämään huoltotyöt ja korjaukset vain STIHL-ammattiliikkeessä.
STIHL-ammattiliikkeissä saat aina ammattitaitoisen ja asiantuntevan palvelun.
Näiden töiden laiminlyönti voi aiheuttaa vaurioita, joista käyttäjä on itse vastuussa.
Näitä ovat esimerkiksi
– sähkömoottorin vauriot, jotka johtuvat jäähdytysilmakanavan (imuaukkojen, jäähdytysripojen, tuuletinpyörän) puutteellisesta puhdistuksesta
– epäasianmukaisesta säilytyksestä johtuvat korroosio- tai muut seurannaisvauriot
– heikkolaatuisten varaosien käytöstä aiheutuneet laitevauriot
– liian myöhään tai puutteellisesti suoritetusta huollosta johtuvat vauriot tai vauriot, jotka johtuvat huolto- tai korjaustöistä, joita ei ole suoritettu ammattiliikkeiden korjaamoissa.
14. Ympäristönsuojelu
Silppu ei kuulu jätteiden joukkoon, vaan se tulee kompostoida.
Pakkaukset, laite ja lisävarusteet on valmistettu
kierrätettävistä materiaaleista ja ne tulee hävittää vastaavasti.
Materiaalijätteiden lajittelu säästää ympäristöä ja edistää kierrätettävien aineiden uudelleenkäyttöä. Tästä syystä loppuun käytetty laite tulee toimittaa kierrätyskeskukseen.
15. EU- vaatimustenmukaisuusvaku utus
15.1 Puutarhasilppuri STIHL GHE 135.0 L, GHE 140.0 L
vakuuttaa yksinomaisena vastuullisena, että kone
– Rakenne: Sähkökäyttöinen puutarhasilppuri
- Tuotemerkki: STIHL
- Typpi: GHE 135.0 L, GHE 140.0 L
-sarjatunnus: 6013
täyttää direktiivien 2006/42/EC, 2000/14/EC, 2014/30/EU ja 2011/65/EU asianmukaiset säännökset, ja se on kehitetty ja valmistettu seuraavien valmistuspäivänä voimassa olevien normiversioiden mukaan: EN 50434, EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2 ja EN 61000-3-3 (soveltuvin osin).
Ilmoitetun laitoksen nimi ja osoite: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg
Mitatun ja taatun äänentehotason mittaamisessa on noudatettu direktiivin 2000/14/EC liitettä VIII.
GHE 135.0 L
– Mitattu äänentehotaso: 92,0 dB(A)
– Taattu äänentehotaso: 94 dB(A)
GHE 140.0 L
– Mitattu äänentehotaso: 91,0 dB(A)
– Taattu äänentehotaso: 93 dB(A)
Teknisiä asiakirjoja säilytetään STIHL Tirol GmbH:n tuotehyväksynnän kanssa.
Valmistusvuosi ja sarjanumero on merkitty puutarhasilppurin tyyppikilpeen.
Langkampfen, 02.01.2021
STIHL Tirol GmbH
psta
Matthias Fleischer, tutkimus- ja tuotekehitysjohtaja
psta
Sven Zimmermann, laatujohtaja
16. Tekniset tiedot
GHE 135.0 L, GHE 140.0 L:
| Moottorin rakenne sähkömoottori | ||
| Nimellisjännite | 230 | V~ |
| Taajuus 50 Hz | ||
| Valssinnimelliskierrosluku 40 1/min | ||
| Sulake 16 A | ||
| Sujoausluokka | II | |
| Suojauslaji | roiskevesisuo-jattu (IP X4) | |
| Toimintamuoto | P40 | |
| 40 s:n kuormi-tusaika | ||
| 60 s:n | ||
| joutokäyntiaika | ||
| P/L/K | 64/49/96 cm | |
GHE 135.0 L:
| Direktiivin 2000/14/EC mukaan: | |
| Taattu äänenteho-taso L_WAd | 94 dB(A) |
| Direktiivin 2006/42/EC mukaan: | |
| Äänenpainetaso työ-pisteessä L_pA | 87 dB(A) |
| Epävarmuus K_pA | 3 dB(A) |
| Teho | 2300 W |
| Nimellisvirta | 11,5 A |
| Sähkömoottorinnimelliskierrosluku 21000 1/min | |
| Paino | 23 kg |
GHE 140.0 L:
| Direktiivin 2000/14/EC mukaan: | |
| Taattu äänenteho-taso L_WAd | 93 dB(A) |
| Direktiivin 2006/42/EC mukaan: | |
GHE 140.0 L:
| Äänenpainetaso työ- | |
| pisteessä L_pA | 85 dB(A) |
| Epävarmuus K_pA | 3 dB(A) |
| Teho | 2500 W |
| Nimellisvirta | 12,0 A |
| Sähkömoottorinnimelliskierrosluku 21000 1/min | |
| Paino | 24 kg |
16.1 REACH
REACH on EY-asetus kemikaalien rekisteröinnistä, arvioinnista ja hyväksynnästä.
Tietoja REACH-asetuksen (EY) nro 1907/2006 vaatimusten täyttämisestä on osoitteessa www.stihl.com/reach
17. Vianetsintä
Käänny tarvittaessa ammattiliikkeen puoleen. STIHL suosittelee STIHL-liikettä.
Häiriö:
Sähkömoottori ei käynnisty
Mahdollinen syy:
– Silppusäiliö ei ole paikallaan ja lukittuna
– Sähkömoottorin suojaus on aktivoitunut
– Ei verkkojännitettä
– Liitäntäjohto, pistoke, pistorasia tai kytkin viallinen
Korjaus:
– Aseta silppusäiliö paikalleen ja lukitse se (⇒ 10.5)
- Anna laitteen jäähtyä (⇒ 8.6)
– Tarkista verkkojohto ja sulake
✗ (⇒ 10.1)
– Tarkasta tai vaihda johto, pistoke, pistorasia tai kytkin (sähköasentaja)
✗ (⇒ 10.2)
Häiriö:
Laite ei vedä silputtavaa materiaalia sisään
Mahdollinen syy:
– Terävalssi on jumiutunut
Korjaus:
- Poista tukos (⇒ 10.9)
Häiriö:
Silputtava materiaali ei katkea
Mahdollinen syy:
– Terävalssin vastalaattaa ei ole säädetty oikein
– Terävalssi kulunut tai vaurioitunut
Korjaus:
– Säädä vastalaatta (⇒ 11.1)
– Vaihda terävalssi ja vastalaatta ✕
Häiriö:
Sähkömoottori surisee, laite ei käynnisty.
Mahdollinen syy:
– Terävalssi on jumiutunut.
Korjaus:
Epänormaalit äänet, laitteesta kuuluu kolinaa
Mahdollinen syy:
– Ruuvit löystyneet
– Terävalssi kulunut tai vaurioitunut
Korjaus:
– Tarkasta ruuvien tiukka kiinnitys ja kiristä löysällä olevat ruuvit
– Vaihda terävalssi ja vastalaatta ✕
Häiriö:
Silputtava materiaali ei tule ulos
Mahdollinen syy:
– Puristuksiin jäänyt kumisuojus sulkee poistoaukon
Korjaus:
– Kiinnitä kumisuojus oikein (⇒ 7.2)
18. Huolto-ohjelma
18.1 Luovutustodistus
Malli:
Sarjanumero:
Päiväys: ____ ____ ____ ____ ____
Päiväys: ____ ____ ____ ____ ____
18.2 Huoltotodistus
Anna nämä käyttöohjeet huoltotöiden yhteydessä STIHL-ammattiliikkeelle.
Ammattiliikkeessä huoltotöiden suorittaminen merkitään kenttiin.
Huolto suoritettu
Seuraavan huollon päivämäärä
