SC 4 Deluxe EasyFix Premium - Höyrypuhdistin Kärcher - Ilmainen käyttöohje ja opas

Tuotetyyppi	Höyrypuhdistin irrotettavalla vesisäiliöllä
Merkki	Kärcher
Malli	SC 4 Deluxe EasyFix Premium
Mitat (P × L × K)	400 × 270 × 300 mm
Paino (ilman lisävarusteita)	6,8 kg
Sähkönsyöttö	220-240 V ~ 50 Hz
Lämmitysteho	2200 W
Suurin käyttöpaine	0,4 MPa
Lämmitysaika	Noin 3 minuuttia
Jatkuva höyrystys	60 g/min
Suurin höyryhuippu	150 g/min
Vesisäiliön tilavuus	1,3 L
Höyrykattilan tilavuus	0,5 L
IP-luokitus	IPX4
Suojausluokka	I
Lattiasuuttimen tyyppi	EasyFix
Mukana tulevat lisävarusteet	Kynäsuutin, pienet ja suuret pyöreät harjat, Power-suutin, saumaharja, käsikahva, mikrokuitukangas, jatkoputket, mikrokuitumoppi, mattoluistin
Turvallisuus	Turvatermostaatti, kattilan termostaatti, huoltosulku varoventtiilillä, lapsilukko höyrykahvassa
Erityistoiminnot	Höyryn määrän säätö (3 tasoa), kattilan tyhjennys CLE-tilassa, kalkinpoisto suositellaan 50–100 täytön välein veden kovuudesta riippuen
Ylläpito	Kattilan huuhtelu 10 täytön välein, kalkinpoisto KÄRCHER-aineella, moppien pesu 60°C max ilman huuhteluainetta
Varaosat ja korjattavuus	Alkuperäiset lisävarusteet ja varaosat saatavilla osoitteesta www.kaercher.com, valtuutettu huoltopalvelu
Takuu	Maan ehtojen mukaan, valmistusvirheet katetaan laskun esittämisellä

Usein kysytyt kysymykset - SC 4 Deluxe EasyFix Premium Kärcher

Kuinka täyttää vesisäiliö?

Vesisäiliö voidaan irrottaa vetämällä sitä pystysuoraan ylöspäin tai täyttää suoraan laitteessa täyttöaukon kautta. Käytä juomavettä tai seosta, jossa on enintään 50 % tislattua vettä. Älä käytä puhdasta tislattua vettä, lauhdevettä, sadevettä, pesuainetta tai hajusteita.

Kuinka käynnistää laite?

Aseta laite vakaalle pinnalle, kytke virtajohto, käännä valintakytkin OFF-asennosta höyrynsäätöalueelle. LED-palkki syttyy punaisena ja muuttuu kiinteäksi vihreäksi noin 3 minuutin kuluttua: laite on valmis. Paina höyrykahvaa vapauttaaksesi höyryä.

Kuinka säätää höyryn määrää?

Höyryn määrän valitsin tarjoaa kolme asentoa: minimi, keskitaso ja maksimi. Käännä valitsin haluamaasi asentoon ja paina sitten höyrykahvaa. Ennen puhdistusta suuntaa höyrykahva liinaan, kunnes höyry virtaa tasaisesti.

Mitä tehdä, jos LED-merkkivalo vilkkuu nopeasti punaisena?

Tämä tarkoittaa, että vesisäiliö on tyhjä tai riittämättömästi täytetty. Täytä vesisäiliö juomavedellä tai seoksella, jossa on enintään 50 % tislattua vettä. Myös äänimerkki kuuluu.

Kuinka poistaa kalkki höyrykattilasta?

Sammuta laite ja anna sen jäähtyä. Tyhjennä vesisäiliö, avaa huoltosulku jatkoputken avulla, tyhjennä kattila. Käytä KÄRCHER-kalkinpoistoainetta: 1 annos 0,5 litraa vettä kohti. Kaada kattilaan, anna vaikuttaa 8 tuntia, tyhjennä, huuhtele 2–3 kertaa kylmällä vedellä. Sulje huoltosulku.

Voiko laitetta käyttää matoilla?

Kyllä, mukana toimitetun mattuluistimen avulla. Kiinnitä moppi lattiasuuttimeen ja napsauta luistin paikalleen. Käytä matalaa höyrytilaa, älä suihkuta yhteen kohtaan yli 5 sekuntia. Tarkista maton kestävyys piilotetusta kohdasta ennen käyttöä. Älä käytä paksuilla matoilla.

Kuinka puhdistaa lasipinnat?

Käytä käsikahvaa mikrokuitukankaan kanssa. Älä suuntaa höyryä suoraan ikkunakehyksen saumoihin. Kylmällä säällä esilämmitä lasi sumuttamalla kevyesti koko pinta. Poista vesi lastalla tai kuivaa pyyhkimällä.

Mitä tehdä, jos höyrykahva on jumissa?

Lapsilukko on todennäköisesti aktivoitunut. Työnnä turvasalpaa eteenpäin vapauttaaksesi höyrykahvan. Jos ongelma jatkuu, tarkista, että laite on paineistettu.

Millaista vettä suositellaan?

Käytä juomavettä tai seosta, jossa on enintään 50 % tislattua vettä. Älä käytä puhdasta tislattua vettä, kuivausrummun lauhdevettä, sadevettä, pesuainetta tai hajusteita. Liian kova vesi voi tukkia suuttimet.

Kuinka huoltaa tekstiilitarvikkeet?

Mopit ja mikrokuitukankaat pestään konepesussa 60°C enintään. Älä käytä huuhteluainetta imukyvyn säilyttämiseksi. Älä laita niitä kuivausrumpuun.

KÄYTTÖOHJE SC 4 Deluxe EasyFix Premium Kärcher

Yleisiä ohjeita 61 Määräystenmukainen käyttö 62 Ympäristönsuojelu 62 Lisävarusteet ja varaosat 62 Toimituksen sisältö 62 Takuu 62 Turvalaitteet 62 Laitekuvaus 62 Asennus 63 Käyttö 63 Tärkeitä käyttöä koskevia ohjeita 64 Varusteiden käyttö 64 Hoito ja huolto 66 Ohjeet häiriötilanteissa 66 Tekniset tiedot 67

Yleisiä ohjeita

Lue ennen laitteen ensimmäistä käyttöä tämä alkuperäinen käyttöohje ja mukana toimitetut turvallisuusohjeet. Menettele

niiden mukaisesti.

Säilytä molemmat vihkoset myöhempää käyttöä tai seuraavaa omistajaa varten.

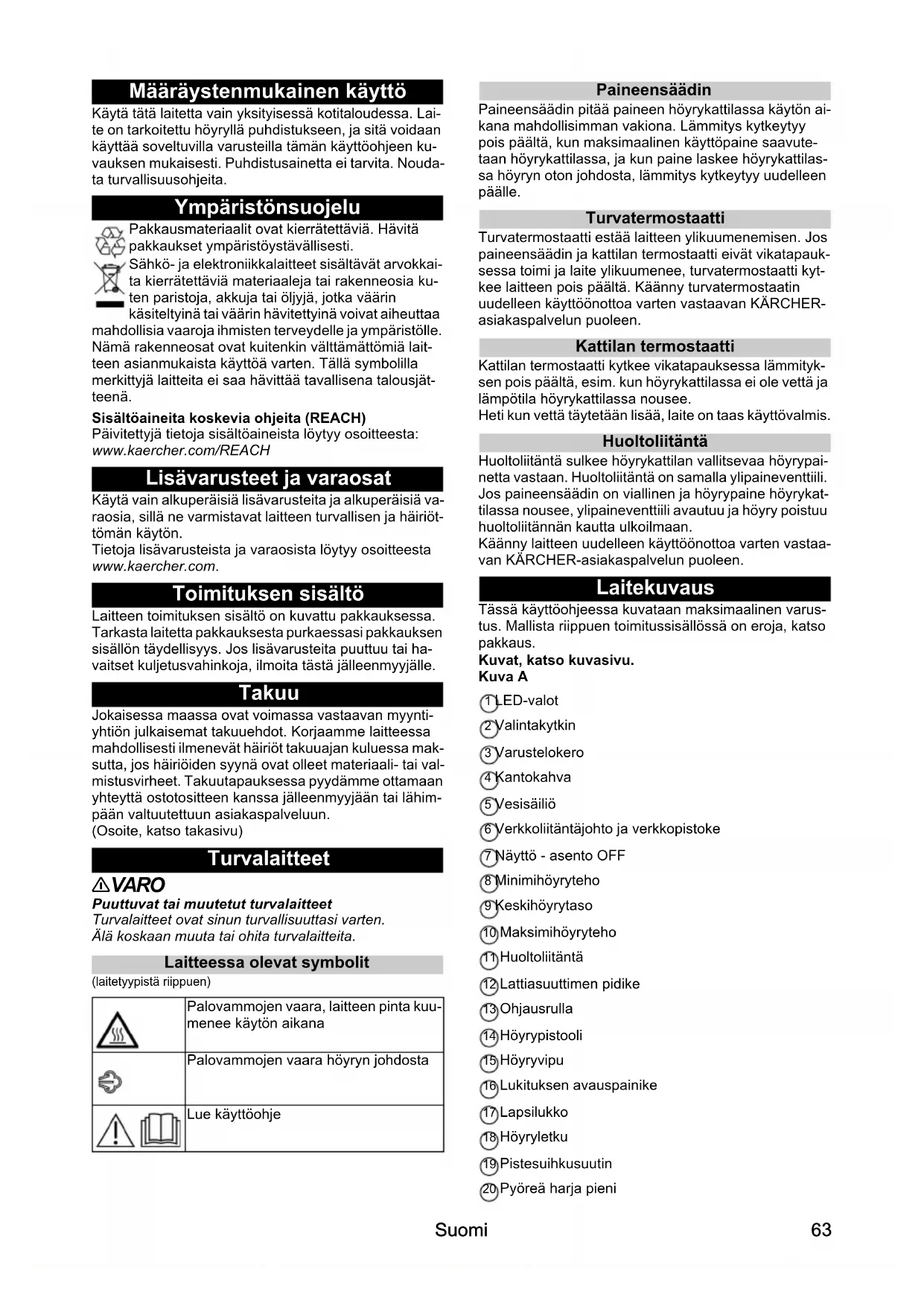

Määräystenmukainen käyttö

Käytä tätä laitetta vain yksityisessä kotitaloudessa. Laite on tarkoitettu höyryllä puhdistukseen, ja sitä voidaan käyttää soveltuvilla varusteilla tämän käyttöohjeen kuvauksen mukaisesti. Puhdistusainetta ei tarvita. Noudata turvallisuusohjeita.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävällisesti.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia, kuten paristoja, akkuja tai öljyjä, jotka väärin

käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa vaaroja ihmisten terveydelle ja ympäristölle.

Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaista käyttöä varten. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja sisältöaineista löytyy osoitteesta: www.kaercher.com/REACH

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön.

Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Toimituksen sisältö

Laitteen toimituksen sisältö on kuvattu pakkauksessa. Tarkasta laitetta pakkauksesta purkaessasi pakkauksen sisällön täydellisyys. Jos lisävarusteita puuttuu tai havaitset kuljetusvahinkoja, ilmoita tästä jälleenmyyjälle.

Takuu

Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun.

(Osoite, katso takasivu)

Turvalaitteet

△VARO

Puuttuvat tai muutetut turvalaitteet

Turvalaitteet ovat sinun turvallisuuttasi varten. Älä koskaan muuta tai ohita turvalaitteita.

Laitteessa olevat symbolit

(laitetyypistä riippuen)

	Palovammojen vaara, laitteen pinta kuu- menee käytön aikana
	Palovammojen vaara höyryn johdosta
	Lue käyttohje

Paineensäätö

Paineensäädin pitää paineen höyrykattilassa käytön aikana mahdollisimman vakiona. Lämmitys kytkeytyy pois päältä, kun maksimaalinen käyttöpaine saavutetaan höyrykattilassa, ja kun paine laskee höyrykattilassa höyryn oton johdosta, lämmitys kytkeytyy uudelleen päälle.

Turvatermostaatti

Turvatermostaatti estää laitteen ylikuumenemisen. Jos paineensäädin ja kattilan termostaatti eivät vikatapauksessa toimi ja laite ylikuumenee, turvatermostaatti kytkee laitteen pois päältä. Käänny turvatermostaatin uudelleen käyttöönottoa varten vastaavan KÄRCHER-asiakaspalvelun puoleen.

Kattilan termostaatti

Kattilan termostaatti kytkee vikatapauksessa lämmityksen pois päältä, esim. kun höyrykattilassa ei ole vettä ja lämpötila höyrykattilassa nousee.

Heti kun vettä täytetään lisää, laite on taas käyttövalmis.

Huoltoliitäntä

Huoltoliitäntä sulkee höyrykattilan vallitsevaan höyrypaineeseen. Huoltoliitäntä on samalla ylipaineventtiili. Jos paineensäädin on viallinen ja höyrypaine höyrykattilassa nousee, ylipaineventtiili avautuu ja höyry poistuu huoltoliitännän kautta ulkoilmaan.

Käänny laitteen uudelleen käyttöönottoa varten vastaavan KÄRCHER-asiakaspalvelun puoleen.

Laitekuvaus

Tässä käyttöohjeessa kuvataan maksimaalinen varustus. Mallista riippuen toimitussisällössä on eroja, katso pakkaus.

Kuvat, katso kuvasivu.

Kuva A

①LED-valot 2Valintakytkin (3)Varustelokero 4 Kantokahva 5 Vesisäiliö 6 Verkkoliitäntäjohto ja verkkopistoke 7Näyttö - asento OFF 8 Minimihöyryteho 9Keskihöyrytaso 10Maksimihöyryteho Huoltoliitäntä 12Lattiasuuttimen pidike (3) Ohjausrulla 14Höyrypistooli 15Höyryvipu Lukituksen avauspainike 17Lapsilukko 18Höyryletku Pistesuihkusuutin 20 Pyöreä harja pieni

(21) Pyöreä harja suuri 22**Tehosuutin 23Rakoharja 24Käsisuutin 25 Käsisuuttimen mikrokuitupäällyste 29Jatkoputket (2 kpl) 27Lukituksen avauspainike 28 Lattiasuutin (29)Tarranauhaliitos 30 Mikrokuitulattialiina (1 kpl) 31 Lattiamikrokuituliina (2 kpl) 32**Mattoliukuri

**SC 4 Deluxe EasyFix Premium

Asennus

Lisävarusteiden asennus

1. Työnnä varusteen avoin pää Höyrypistooliin, kunnes Höyrypistoolin lukituksen avauspainike lukittuu. Kuva F
2. Työnnä varusteen avoin pää pistesuihkusuuttimeen.

Kuva G

1. Yhdistä jatkoputki höyrypistooliin.

a) Työnnä 1. jatkoputkea höyrypistooliin, kunnes höyrypistoolin lukituksen avauspainike lukittuu. Liitosputki on yhdistetty. b) Työnnä 2. liitosputki 1. liitosputkeen. Liitosputket on yhdistetty.

Kuva H

1. Työnnä varuste ja/tai lattiasuutin jatkoputken vapaaseen päähän.

Kuva I

Varuste on yhdistetty.

Varusteiden irrotus

1. Työnnä lapsilukko taakse. Höyryvipu on lukittu.
2. Paina lukituksen avauspainiketta ja vedä osat erilleen toisistaan.

Kuva N

Käyttö

Veden täyttäminen

Vesisäiliön voi milloin tahansa poistaa täyttöä varten tai täyttää suoraan laitteessa.

HUOMIO

Vaurioita laitteelle

Soveltumaton vesi voi tukkia suuttimet tai vaurioittaa vedenkorkeuden näyttöä.

Älä täytä pelkästään suodatettua vettä. Käytä enintään 50 % suodatettua vettä sekoitettuna vesijohtoveteen. Älä täytä kondenssivettä pyykinkuivaajasta.

Älä täytä talteenotettua sadevettä.

Älä täytä mitään puhdistusaineita tai muita lisäaineita (esim. tuoksuja).

Vesisäiliön irrotus täyttöä varten

1. Nosta vesisäiliö pystysuoraan ylös pois.

Kuva B

1. Täytä vesisäiliö pystysuorassa vesijohtovedellä tai vesijohtoveden ja enintään 50 % tislatun veden seoksella.
2. Aseta vesisäiliö paikoilleen ja paina alaspäin, kunnes se lukittuu.

Vesisäiliön täyttö suoraan laitteessa

1. Täytä vesisäiliö vesijohtovedellä tai vesijohtoveden ja enintään 50 % tislatun veden seoksella täyttöaukon kautta.

Kuva C

Laitteen kytkeminen päälle

Huomautus

Jos höyrykattilassa on liian vähän tai ei lainkaan vettä, vesipumppu käy ja pumppaa vettä vesisäiliöstä höyrykattilaan. Täyttö voi kestää useita minuutteja.

Huomautus

Laite sulkee 60 sekunnin välein lyhyeksi ajaksi venttiilin, samalla kuuluu hiljainen naksahdus. Sulkeminen estää sen, että venttiili juuttuu. Höyryn tuloon tämä ei vaikuta.

1. Aseta laite kiinteälle alustalle.
2. Yhdistä verkkopistoke pistorasiaan.
3. Käännä valintakytkin asennosta OFF höyrynsäätöalueelle.

Kuva D

LED-rivi palaa punaisena ja sammuu hitaasti.

1. Noin 3 minuutin kuluttua LED-valo palaa jatkuvasti vihreänä. Laite on käyttövalmis.

Kuva E

1. Paina höyryvipua.

Kuva F

Höyryä virtaa ulos.

Höyrymäärän säätö

Ulosvirtaavaa höyrymäärää säädellään höyrymäärän valintakytkimellä. Valintakytkimessä on kolme asentoa.

Maksimihöyrmäärä

Keskihöyrmäärä

Minimihöyrmäärä

1. Aseta höyrymäärän valintakytkin halutun höyrymäärän kohdalle.
2. Paina höyryvipua.
3. Kohdista ennen puhdistusta höyrypistooli johonkin liinaan, kunnes höyryä virtaa ulos tasaisesti.

Veden lisääminen

Jos vesisäiliössä ei ole tarpeeksi vettä, LED-valo vilkkuu nopeasti punaisena ja äänimerkki kuuluu.

Huomautus

Vesipumppu täyttää jaksoittain höyrykattilan. Kun täyttö on onnistunut, LED-valo vilkkuu nopeasti punaisena.

Huomautus

Jos höyrykattilassa on liian vähän tai ei lainkaan vettä, vesipumppu käy ja pumppaa vettä vesisäiliöstä höyrykattilaan. Täyttö voi kestää useita minuutteja.

HUOMIO

Vaurioita laitteelle

Soveltumaton vesi voi tukkia suuttimet tai vaurioittaa vedenkorkeuden näyttöä.

Älä täytä pelkästään suodatettua vettä. Käytä enintään 50 % suodatettua vettä sekoitettuna vesijohtoveteen.

Älä täytä kondenssivettä pyykinkuivaajasta.

Älä täytä talteenotettua sadevettä.

Älä täytä mitään puhdistusaineita tai muita lisäaineita (esim. tuoksuja).

1. Täytä vesisäiliö vesijohtovedellä tai vesijohtoveden ja enintään 50 % tislatun veden seoksella. Laite on käyttövalmis.

Laitteen kytkeminen pois päältä

1. Käännä laitekytkin asentoon "OFF". Kuva L. Laite on kytketty pois päältä.
2. Paina höyryvipua, kunnes höyryä ei enää tule ulos. Kuva M. Höyrykattila on paineeton.
3. Työnnä lapsilukko taakse. Höyryvipu on lukittu.
4. Irrota verkkopistoke pistorasiasta.
5. Tyhjennä vesisäiliö.

Höyrykattilan huuhtelu

Huuhtele laitteen höyrykattila aina säiliön kymmenennen täytön jälkeen. 1. Laitteen kytkeminen pois päältä, katso luku Laitteen kytkeminen pois päältä. 2. Anna laitteen jäähtyä. 3. Tyhjennä vesisäiliö. 4. Poista varusteet varustelokerosta. 5. Avaa huoltolukko. Aseta sitä varten toisen jatkoputken avoin pää huoltolukkoon, anna lukittua paikoilleen ohjaimeen ja käännä auki. Kuva R. 6. Täytä höyrykattila vedellä ja heiluttele sitä voimakkaasti edestakaisin. Näin höyrykattilan pohjaan kiinnittyneet kalkkijäämät irtoavat. 7. Tyhjennä vesi kokonaan pois höyrykattilasta. Kuva S.

Höyrykattilan tyhjennys

Varajan vesi voidaan tyhjentää CLE-tilan aikana: 1. Irrota vesisäiliö. 2. Kytke laite päälle. 3. Paina höyrypainiketta 3 kertaa, kunnes LED-valo vilkkuu vihreänä ja pitkä merkkiääni kuuluu. 4. Höyryä on käytettävissä niin kauan kuin vettä on jäljellä höyrykattilassa.

Laitteen säilytys

1. Aseta jatkoputket varusteille tarkoitettuihin suuriin pidikkeisiin.
2. Työnnä käsisuutin ja pistesuihkusuutin kukin yhteen jatkoputkeen.
3. Kiinnitä suuri pyöreä harja pistesuihkusuuttimeen.
4. Ripusta lattiasuutin pidikkeeseen. Kuva O
5. Kelaa johto ja sijoita se varustelokeroon. Kuva Q
6. Kelaa höyryletku ja sijoita se varustelokeroon. Kuva P
7. Aseta pieni pyöreä harja ja rakoharja varustelokeroon.
8. Säilytä laitetta kuivassa ja jäätymiseltä suojatussa paikassa.

Tärkeitä käyttöä koskevia ohjeita

Lattiapintojen puhdistus

Suosittelemme, että lattia lakaistaan tai imuroidaan ennen laitteen käyttöä. Näin lattiasta poistetaan likaa ja irrallisia hiukkasia jo ennen kosteaa puhdistusta.

Tekstiilien elvyttäminen

Ennen laitteella käsittelemistä on tekstiilien kestävyys aina tarkastettava jostain huomaamattomasta paikasta: Höyrytä tekstiilit, anna kuivua ja tarkasta sen jälkeen ovatko värit tai muodot muuttuneet.

Pinnoitettujen ja maalattujen pintojen puhdistus

HUOMIO

Vaurioituneet pinnat

Höyry voi vaurioittaa vahaa, huonekalujen kiillotusainetta, muovipäällysteitä tai maalia ja irrottaa liimatun suojalistan reunoista.

Älä kohdista höyryä liimattuja reunoja kohti, sillä liimattu suojalista voi irrota.

Älä käytä laitetta sinetöimättömien puu- tai parkettilattioiden puhdistukseen.

Älä käytä laitetta maalattujen tai muovipäällysteisten pintojen puhdistukseen, kuten esim. keittiökalusteet ja huonekalut, ovet tai parketit.

1. Höyrytä näiden pintojen puhdistusta varten liinaa lyhyesti ja pyyhi pinnat sillä.

Lasien puhdistus

HUOMIO

Lasien rikkoutuminen ja vaurioituneet pinnat

Höyry voi vaurioittaa ikkunakehysten sinetöityjä kohtia ja alhaisissa ulkolämpötiloissa johtaa jännitteisiin ikkunalasien pinnalla ja siten lasien rikkoutumiseen.

Älä kohdista höyryä ikkunakehysten sinetöityihin kohtiin.

Lämmitä ikkunalaseja alhaisissa ulkolämpötiloissa höyryttämällä koko lasipintaa kevyesti.

• Puhdista ikkunapinnat käsikäyttöisellä suuttimella ja päällyksellä. Käytä veden poistamiseksi ikkunalastaa tai pyyhi pinnat kuiviksi.

Varusteiden käyttö

Höyrypistooli

Höyrypistoolia voi käyttää seuraavilla käyttöalueilla ilman varusteita:

• Pienien ryppyjen poistamiseen ripustetuista vaatekappaleista: Höyrytä vaatekappaletta 10-20 cm etäisyydeltä.
• Pölyn kosteaan pyyhkimiseen: Höyrytä liinaa lyhyesti ja pyyhi sillä huonekaluja.

Pistesuihkusuutin

Pistesuihkusuutin soveltuu vaikeapääsyisten kohtien, saumojen, armatuurien, viemäriaukkojen, pesualtaiden, WC:n, sälekaihtimien tai lämpöpattereiden puhdistamiseen. Mitä lähempänä pistesuihkusuutin on likaista kohtaa, sitä suurempi on puhdistusvaikutus, koska lämpötila ja höyrymäärä ovat suurimmillaan suuttimen ulostulossa. Pinttyneet kalkkikerääntymät voidaan ennen höyrypuhdistusta käsitellä sopivalla puhdistusaineella. Anna puhdistusaineen vaikuttaa n. 5 minuuttia ja höyrytä sen jälkeen.

1. Työnnä pistesuihkusuutin höyrypistooliin. Kuva F

Pyöreä harja (pieni)

Pieni pyöreä harja soveltuu pinttyneen lian puhdistukseen. Harjaamalla voidaan pinttynyt lika poistaa helpommin.

HUOMIO

Vaurioituneet pinnat

Harja voi naarmuttaa herkkiä pintoja.

Ei sovellu herkkien pintojen puhdistukseen.

1. Asenna pieni pyöreä harja pistesuihkusuuttimeen.

Kuva G

Pyöreä harja, suuri

Suuri pyöreä harja soveltuu suurten pyöreiden pintojen puhdistukseen, kuten esim. pesualtaat, suihkualtaat, kylpyammeet, keittiön astianpesualtaat.

HUOMIO

Vaurioituneet pinnat

Harja voi naarmuttaa herkkiä pintoja.

Ei sovellu herkkien pintojen puhdistukseen.

1. Kiinnitä suuri pyöreä harja pistesuihkusuuttimeen.

Kuva G

Tehosuutin

Tehosuutin soveltuu pinttyneen lian puhdistukseen, nurkkien, rakojen tms. puhtaaksi puhaltamiseen.

1. Asenna tehosuutin pyöreälle harjalle soveltuvaan pistesuihkusuuttimeen.

Kuva G

Rakoharja

1. Rakoharjaa käytetään ahtaiden välien puhdistukseen, kuten esim. ikkunanurkat ja seinäkolot.

Kuva G

Käsikäyttöinen suutin

Käsikäyttöinen suutin soveltuu pienten pestävien pintojen, suihkukaappien ja peilien puhdistukseen.

1. Työnnä käsikäyttöinen suutin pistesuihkusuuttimen mukana höyrypistooliin.

Kuva F

1. Vedä päällinen käsikäyttöisen suuttimen yli.

Lattiasuutin

Lattiasuutin soveltuu pestävien seinä- ja lattiapintojen puhdistukseen, kuten kivilattiat, kaakelit ja PVC-lattiat.

HUOMIO

Vaurioita höyryn vaikutuksen johdosta

Kuumuus ja läpikastuminen voi aiheuttaa vaurioita. Tarkasta sen takia ennen käyttöä kuumuuden kestävyys ja höyryn vaikutus jossain huomaamattomassa paikassa pienellä höyrymäärällä.

Huomautus

Puhdistusainejäämät tai hoitoemulsiot voivat puhdistettavalla pinnalla höyrypuhdistuksessa aiheuttaa juovia, jotka kuitenkin häviävät useiden käyttökertojen jälkeen. Suosittelemme, että lattia lakaistaan tai imuroidaan ennen laitteen käyttöä. Näin lattiasta poistetaan likaa ja irrallisia hiukkasia jo ennen kosteaa puhdistusta.

Työskentele erittäin likaisilla pinnoilla hitaasti, jotta höyry voi vaikuttaa kauemmin.

1. Yhdistä jatkoputki höyrypistooliin.

Kuva H

1. Työnnä lattiasuutin jatkoputkeen. Kuva I
2. Kiinnitä lattialiina lattiasuuttimeen. a Aseta lattialiina tarrahihnat ylöspäin lattialle. b Paina lattiasuutin kevyesti lattialiinaan.

Kuva J

Lattialiina kiinnittyy tarrakiinnityksen avulla itsestään lattiasuuttimeen.

Lattialiinan poistaminen

1. Aseta toinen jalka lattialiinan jalkalevylle ja nosta lattiasuutinta ylöspäin.

Kuva J

Huomautus

Alussa lattialiinan tarrakiinnitys on hyvin voimakas, eikä sitä helposti voi poistaa lattiasuuttimesta. Usean käytön ja lattialiinan pesun jälkeen sen voi hyvin poistaa lattiasuuttimesta ja se on saavuttanut optimaalisen pidon.

Lattiasuuttimen säilytys

1. Ripusta lattiasuutin pidikkeeseen, kun keskeytät työn.

Kuva O

Mattoliukuri

Mattoliukurin avulla voidaan mattoja ehostaa.

HUOMIO

Vaurioita mattoliukurissa ja matossa

Lika mattoliukurissa sekä kuumuus ja läpikastuminen voi aiheuttaa vaurioita mattoon.

Tarkasta sen takia ennen käyttöä kuumuuden kestävyys ja höyryn vaikutus mattoon jossain huomaamattomassa paikassa pienellä höyrymäärällä.

Noudata maton valmistajan puhdistusohjeita.

Varmista, että matto on ennen mattoliukurin käyttöä imuroitu ja tahrat poistettu.

Poista ennen käyttöä ja käyttötaukojen jälkeen höyryttämällä viemärin (ilman lattialiinaa/varusteiden kanssa) mahdolliset vesikertymät (lauhdevesi) laitteesta.

Käytä mattoliukuria vain lattiasuuttimessa olevan lattialiinan kanssa.

Suorita höyrypuhdistus mattoliukuria käyttämällä vain heikolla höyryteholla.

Älä kohdista höyryä jatkuvasti samaan kohtaan (enintään 5 sekuntia), liiallisen kostumisen ja lämpötilavaikutusten aiheuttamien vaurioiden välttämiseksi.

Älä käytä mattoliukuria korkeanukkaisille matoille.

Mattoliukurin kiinnitys lattiasuuttimeen

1. Lattialiinan kiinnitys lattiasuuttimeen, katso luku Lattiasuutin.

Kuva J

1. Työnnä lattiasuutin kevyesti painamalla mattoliukurin sisään ja anna lukittua paikoilleen.

Kuva K

1. Aloita maton puhdistus.

Mattoliukurin poistaminen lattiasuuttimesta

△VARO

Palovammat jaloissa

Mattoliukuri voi höyrytettäessä kuumentua.

Älä käytä mattoliukuria tai irrota sitä paljain jaloin tai avosandaaleissa.

Käytä mattoliukuria ja irrota se vain käyttäen soveltuvia kenkiä.

1. Paina mattoliukurin levy kengän kärjellä alas.
2. Nosta lattiasuutin ylös.

Kuva J

Hoito ja huolto

Höyrykattilan kalkinpoisto

Huomautus

Koska laitteeseen kertyy kalkkia, suosittelemme poistamaan sen laitteesta taulukossa ilmoitetun vesisäiliön täyttökertojen määrän jälkeen (ST = säiliön täyttö).

Kovuusalue °dH mm		ol/I ST
I pehme	eä 0 - 7 0 - 1,3	100
II keskia	kova 7 - 14 1,3	- 2,5 90
III kova	14 - 21 2,5	- 3,8 75
IV	erittäin kova	> 21 > 3,8	50

Huomautus

Vesilaitokset tai kuntien tekniset virastot antavat tietoja vesijohtoveden kovuudesta.

HUOMIO

Vaurioituneita pintoja

Kalkinpoistoliuos voi syövyttää herkkiä pintoja.

Täytä ja tyhjennä laite varovasti.

1. Laitteen kytkeminen pois päältä, katso luku Laitteen kytkeminen pois päältä.
2. Anna laitteen jäähtyä.
3. Tyhjennä vesisäiliö.
4. Poista varusteet varustelokerosta.
5. Avaa huoltolukko. Aseta sitä varten toisen jatkoputken avoin pää huoltolukkoon, anna lukittua paikoilleen ohjaimeen ja käännä auki.

Kuva R

1. Tyhjennä vesi kokonaan pois höyrykattilasta.

Kuva S

HUOMIO

Laitevaurioita kalkinpoistoaineen johdosta

Soveltumaton kalkinpoistoaine ja sen väärä annostelu voivat vaurioittaa laitetta. Käytä vain KÄRCHER-kalkinpoistoainetta. Käytä 1 annosteluyksikkö kalkinpoistoainetta 0,5 litraan vettä. 7. Käytä kalkinpoistoliuosta ohjeiden mukaan. 8. Täytä kalkinpoistoliuos höyrykattilaan. Älä sulje höyrykattilaa. 9. Anna kalkinpoistoliuoksen vaikuttaa n. 8 tuntia. 10. Tyhjennä kalkinpoistoliuos kokonaan pois höyrykattilasta. 11. Toista kalkinpoisto tarvittaessa. 12. Huuhtele höyrykattila 2-3 kertaa kylmällä vedellä kaikkien kalkinpoistoliuoksen jäämien poistamiseksi. 13. Tyhjennä vesi kokonaan pois höyrykattilasta. Kuva R 14. Kuivaa verkkoliitäntäjohdon pidike. 15. Kiinnitä huoltolukko toiseen jatkoputkeen.

Varusteiden hoito

(varusteet - toimituksen laajuuden mukaan)

Huomautus

Mikrokuituliina ei sovellu kuivaimeen.

Huomautus

Noudata liinojen pesussa pesuohjeessa olevia tietoja.

Älä käytä huuhteluainetta, jotta liinat pystyvät hyvin imemään lian.

1. Pese lattialiinat ja päällykset enintään lämpötilassa 60 °C pesukoneessa.

Ohjeet häiriötilanteissa

Häiriöillä on usein yksinkertaisia syitä, jotka voit itse poistaa seuraavan yleiskatsauksen avulla. Ota yhteys valtuutettuun asiakaspalveluun epäselvissä tapauksissa tai jos häiriöitä ei ole tässä mainittu.

▲ VAROITUS

Sähköiskun tai palovammojen vaara

Niin kauan kuin laite on yhdistettynä virtajohtoon tai se ei vielä ole jäähtynyt, häiriöiden poistaminen on vaarallista.

Irrota verkkopistoke.

Anna laitteen jäähtyä.

Vähennetty höyrymäärä

Höyrykattilassa on kalkkia.

Suorita höyrykattilan kalkinpoisto

LED-valo vilkkuu nopeasti punaisena ja merkkiääni kuuluu

Vesisäiliössä ei ole vettä.

Täytä vesisäiliö.

Höyryvipua ei voi painaa

Höyryvipu on varmistettu lapsilukolla.

Työnnä lapsilukko eteen. Höyryvivun lukitus on avattu.

Pitkä lämmitysaika

Höyrykattilassa on kalkkia.

• Poista kalkki höyrykattilasta.

Suuri veden ulostulo

Höyrykattilassa on kalkkia.

• Poista kalkki höyrykattilasta.

Tekniset tiedot

		SC 4 De-luxe Ea-syFix	SC 4 De-luxe Ea-syFix Pre-mium
Sähköllitäntä
Jännite V 220 -		240	220 -240
Vaihe ~ 11
Taajuus Hz 50 50
Kotelointiluokka IPX4 IPX4
Suojaluokka I	I
Laitetehotiedot
Lämmitysteho	W 2200 2200
Maksimikäytöpaine MPa	0,4	0,4
Lämmitysaika	mi- nuut-tia	3	3
Jatkuva hörytys	g/min	60 60
Maksimihörypurkaus	g/min	150	150
Täytömäärä
Vesisäällö	I	1,3	1,3
Höryrkattila	I	0,5	0,5
Mitat ja painot
Paino (ilman varusteita)	kg	6,8	6,8
Pituus	mm	400	400
Leveys	mm	270	270
Korkeus	mm	300	300

Oikeus teknisiin muutoksiin pidätetään.

Sisällysluettelo

Käyttöohjeet

Säilytä nämä ohjeet laitteen mukana. Jos laite annetaan toiselle henkilölle, anna myös nämä ohjeet. Laitteen käyttö edellyttää, että käyttäjä on lukenut ja ymmärtänyt nämä ohjeet. Laitteen käyttö on kielletty ilman asianmukaista opastusta.

Laitteen kuvaus

Ennen käyttöä on tarkistettava, että laite on kunnossa ja että se on liitetty asianmukaisesti sähköverkkoon. Tämä on tehtävä ennen laitteen käyttöönottoa.

Lisävarusteet ja varaosat

Ota ennen laitteen käyttöönottoa yhteyttä KÄRCHERin valtuutettuun huoltoon.

Laitteen kuvaus

1. Työnnä lapsilukko takaisin. Käyttövipu on lukittu.
2. Paina lukituksen avauspainiketta ja vedä osat ulos. Kuva N

Käyttö

Veega taitmine

Vaibaliugur võib aurutamisel kuumeneda.

Ärge käitage ega võtke vaibaliugurit ära paljajalu või lahtiste sandaalidega.

Käitage ja võtke vaibaliugur ära ainult sobivate jalatsitega.

1. Vajutage vaibaliuguri lapats tugeva kinganinaga alla.
2. Tõstke põrandadius üles.

Joonis J

Krasotu vai lakotu virsmu tirišana

IEVERIBAI

Bojatas virsmas

Tvaiks var izraisit vaska, mebfu lakas, plastmasas parklajumu vai KRASAS BOJAJUMUS un malu limeto virsmu atimeesanos.

Neversiet tvaika struklu uz limetam malam,jo to lime var izskist.

Neizmantojietierici neapstradata koka vai parketa grudutirisanai.

Älä käytä laitetta lakattujen tai muovipäällysteisten pintojen puhdistamiseen, kuten keittiö- ja olohuonekalusteiden, ovien tai parkettilattioiden.
