GAS 25 L SFC - Tolmuimeja BOSCH - Tasuta kasutusjuhend

Toote tüüp	Universaalne tolmuimeja
Bränd	Bosch
Mudel	GAS 25 L SFC
Mahutavus (bruto)	25 L
Mahutavus (neto)	16 L
Tolmukoti maht	9 L
Max vaakum	248 hPa
Max vooluhulk	220 m³/h
Filtri pind (volditud filter)	4300 cm²
Kaal (EPTA järgi)	11,8 kg
Kaitseklass	I (maandatud pistikuga)
Kaitsetase	IP 24
Sagedus	50/60 Hz
Müratase (helirõhk)	<70 dB(A) (võib töötamisel ületada 80 dB(A))
Toide	Võrk 230 V (~), 50/60 Hz
Kasutus	Professionaalne, kuivtolmu imemine (klass L, >1 mg/m³) ja mittesüttivate vedelike imemine
Eriefunktsioon	Filtri elektromagnetiline puhastus (SFC)
Eriefunktsioon	Automaatne kauglülitus (integreeritud pistik elektrilisele tööriistale)
Filter	Volditud filter (klass L) + mootorikaitsefilter
Ohutus	Vedeliku tasemeandurid automaatse seiskamisega
Hooldus	Volditud filtri regulaarne puhastamine, koti ja paagi tühjendamine, tasemeandurite puhastamine
Varuosad saadaval	Tolmukott, volditud filter, mootorikaitsefilter

Korduma kippuvad küsimused - GAS 25 L SFC BOSCH

Kuidas imeda vedelikke tolmuimejaga GAS 25 L SFC?

Enne vedelike imemist eemaldage tolmukott ja tühjendage paak. Tolmuimeja peatub automaatselt, kui maksimaalne tase on saavutatud (tasemeandurid). Ärge imege tuleohtlikke vedelikke (bensiin, lahustid) ega kuuma või hõõguvat tolmu.

Kuidas puhastada volditud filtrit?

Kasutage funktsiooni filtri elektromagnetiline puhastus (SFC), keerates valikulüliti SFC sümbolile. Seade tekitab 10 sekundi jooksul vibratsiooni. Saate filtri ka lahti võtta, keerates lukku ja eemaldades selle tihendite kaudu. Puhastage seda kuivalt või loputage puhta veega ja laske täielikult kuivada.

Mida teha, kui seiskumistuli süttib või tolmuimeja seiskub?

See võib tähendada, et paak on täis (vedelikud) või tolmukott on küllastunud. Kontrollige ka, kas volditud filter pole ummistunud. Kasutage filtri puhastamiseks SFC funktsiooni. Kui probleem püsib, võtke ühendust Bosch'i hooldusteenindusega.

Kas ma saan selle tolmuimejaga imeda ohtlikku tolmu?

Jah, tolmuimeja on sertifitseeritud klass L vastavalt IEC/EN 60335-2-69 ohtliku tolmu imemiseks, mille kokkupuute piirväärtus on >1 mg/m³. Seda ei tohi kasutada tamme-, pöögi-, kivi- või asbestitolmu jaoks, mida peetakse kantserogeenseks.

Kuidas vahetada tolmukotti?

Avage kaks kaanelukku, tõstke ülemine osa üles, eemaldage täis kott, sulgedes selle kaane. Pange uus kott üle liitmiku, veendudes, et see on tihedalt paagi seinte vastu. Sulgege ülemine osa ja lukud.

Mida tähendab sümbol SFC?

SFC tähendab filtri elektromagnetiline puhastus. Keerates valikulüliti sellele sümbolile, tekitab tolmuimeja vibratsiooni, mis eemaldab tolmu volditud filtrist, parandades imemisvõimet.

Kuidas kasutada integreeritud pistikut elektrilisele tööriistale?

Ühendage elektriline tööriist (max näidatud võimsus) maandatud pistikupessa. Keerake valikulüliti sümbolile automaatne kauglülitus. Tolmuimeja käivitub, kui tööriist sisse lülitatakse, ja seiskub umbes 6 sekundit pärast selle väljalülitamist.

Mis on paagi maksimaalne mahutavus?

Brutomahutavus on 25 liitrit ja netomahutavus (kasulik) 16 liitrit. Tolmukoti maht on 9 liitrit. Vedelike imemisel ei tohi paagi tase ületada andurite poolt tuvastatud maksimaalset täitetaset.

Kuidas hooldada tasemeandureid?

Avage kaanelukud, tõstke ülemine osa üles ja puhastage tasemeandureid (14) pehme lapiga. Tehke seda puhastust regulaarselt, et tagada nende nõuetekohane töö ja vältida ootamatut seiskumist.

Kust leida varuosi ja saada hooldusteenust?

Varuosad (tolmukotid, filtrid) on saadaval Bosch'i veebisaidil www.bosch-pt.com. Prantsusmaal võtke ühendust Bosch'i elektritööriistade klienditeenindusega numbril 0811360122 või e-posti aadressil [e-mail].

KASUTUSJUHEND GAS 25 L SFC BOSCH

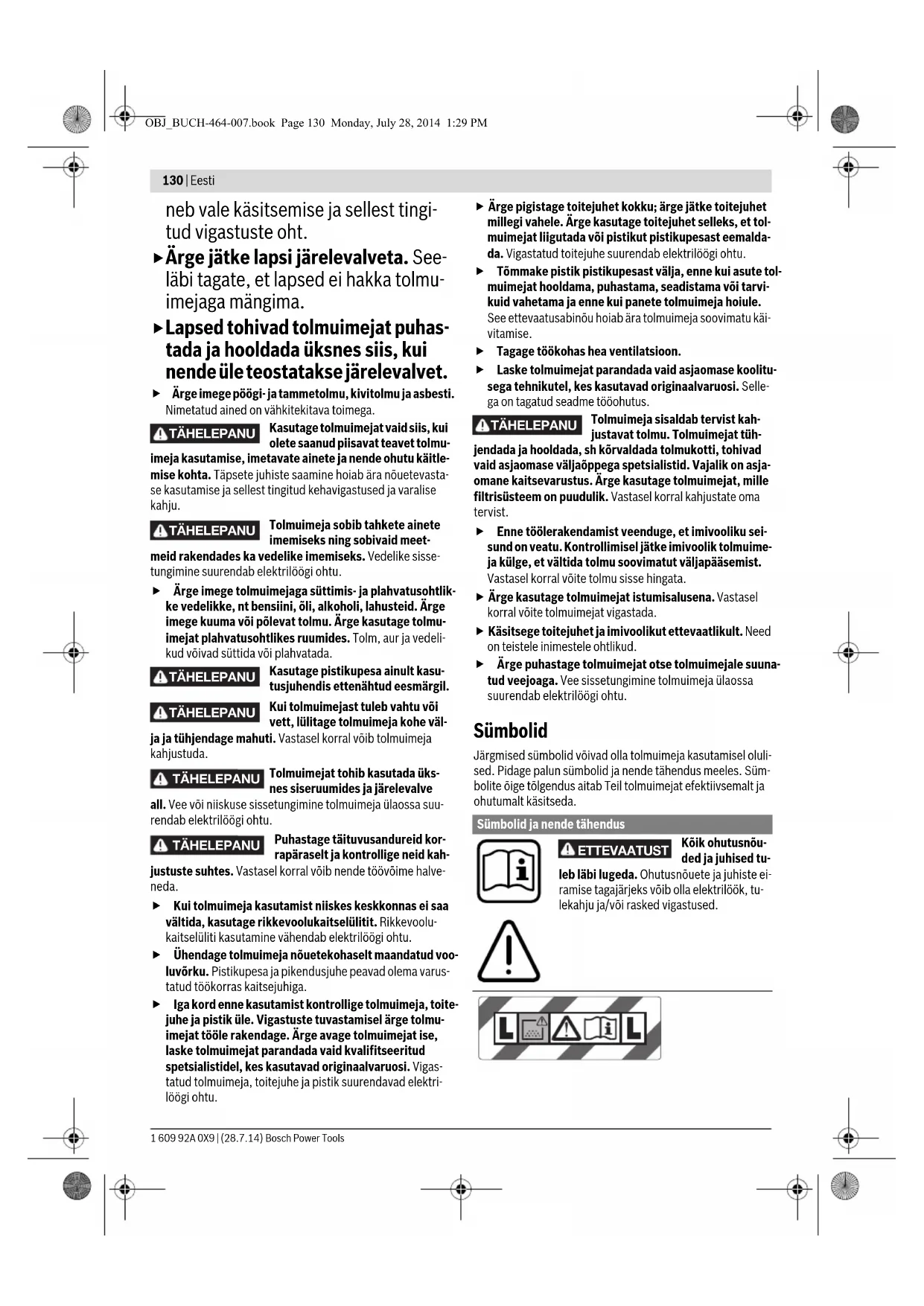

Tolmuimejat ei ole lubatud kasutada lastel ja isikutel, kelle füüsilised või vaimsed võimed on piiratud või kellel puuduvad seadme kasutamiseks vajalikud teadmised ja kogemused.

Üle 8-aastased lapsed ja isikud, kelle füüsilised või vaimsed võimed on piiratud või kellel puuduvad seadme kasutamiseks vajalikud teadmised ja kogemused, tohivad tolmuimejat kasutada vaid siis, kui nad on saanud nende turvalisuse eest vastutavalt isikult juhiseid tolmuimeja ohutuks käsitsemiseks ja kui nad saavad aru tolmuimejaga seotud ohtudest. Vastasel korral esi

neb vale käsitsemise ja sellest tingitud vigastuste oht.

► Ärge jätke lapsi järelevalveta. Sellega tagate, et lapsed ei hakka tolmuimejaga mängima. Lapsed tohivad tolmuimejat puhastada ja hooldada üksnes siis, kui nende üle teostatakse järelevalvet. ► Ärge imege põlev- ja tammetolmu, kivitolmu ja asbesti. Nimetatud ained on vähkitekitava toimega.

TÄHELEPANU

Kasutage tolmuimejat vaid siis, kui olete saanud piisavat teavet tolmu

imeja kasutamise, imetavate ainete ja nende ohutu käitlemise kohta. Täpsete juhiste saamine hoiab ära nõuetevastase kasutamise ja sellest tingitud kehavigastused ja varalise kahju.

TÄHELEPANU

Tolmuimeja sobib tahkete ainete imemiseks ning sobivaid meeto

deid rakendades ka vedelike imemiseks. Vedelike sissetungimine suurendab elektrilöögi ohtu.

► Ärge imege tolmuimejaga süttimis- ja plahvatusohtlikke vedelikke, nt bensiini, õli, alkoholi, lahusteid. Ärge imege kuuma või põlevat tolmu. Ärge kasutage tolmuimejat plahvatusohtlikes ruumides. Tolm, aur ja vedelikud võivad süttida või plahvatada.

TÄHELEPANU

Kasutage pistikupesa ainult kasutusjuhendis ettenähtud eesmärgil.

TÄHELEPANU

Vee või niiskuse sissetungimine tolmuimeja ülaossa suurendab elektrilöögi ohtu.

TÄHELEPANU

Puhastage täituvusandureid korrapäraselt ja kontrollige neid kahjustuste suhtes.

Vastasel korral võib nende töövõime halveneda.

Kui tolmuimeja kasutamist niiskes keskkonnas ei saa vältida, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu. Ühendage tolmuimeja nõuetekohaselt maandatud vooluvõrku. Pistikupesa ja pikendusjuhe peavad olema varustatud töökorras kaitsejuhiga. Iga kord enne kasutamist kontrollige tolmuimeja, toitejuhe ja pistik üle. Vigastuste tuvastamisel ärge tolmuimejat tööle rakendage. Ärge avage tolmuimejat ise, laske tolmuimejat parandada vaid kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Vigastatud tolmuimeja, toitejuhe ja pistik suurendavad elektrilöögi ohtu.

Ärge pigistage toitejuhet kokku; ärge jätke toitejuhet millegi vahele. Ärge kasutage toitejuhet selleks, et tolmuimejat liigutada või pistikut pistikupesast eemaldada. Vigastatud toitejuhe suurendab elektrilöögi ohtu. Tõmmake pistik pistikupesast välja, enne kui asute tolmuimejat hooldama, puhastama, seadistama või tarvikuid vahetama ja enne kui panete tolmuimeja hoiule. See ettevaatusabinõu hoiab ära tolmuimeja soovimatu käivitamise. Tagage töökohas hea ventilatsioon. Laske tolmuimejat parandada vaid asjaomase koolitusega tehnikutel, kes kasutavad originaalvaruosi. Sellega on tagatud seadme tööhutus.

TÄHELEPANU

Puhastada ja hooldada, sh kõrvaldada tolmukotti, tohivad vaid asjaomase väljaõppega spetsialistid. Vajalik on asjaomane kaitsevarustus. Ärge kasutage tolmuimejat, mille filtrisüsteem on puudulik. Vastasel korral kahjustate oma tervist.

Enne töölerakendamist veenduge, et imivooliku seisund on veatu. Kontrollimisel jätke imivoolik tolmuimeja külge, et vältida tolmu soovimatut väljapääsemist. Vastasel korral võite tolmu sisse hingata. Ärge kasutage tolmuimejat istumisalusena. Vastasel korral võite tolmuimejat vigastada. Käsitsege toitejuhet ja imivoolikut ettevaatlikult. Need on teistele isikutele ohtlikud. Ärge puhastage tolmuimejat otse tolmuimejale suunatud veejoaga. Vee sissetungimine tolmuimeja ülaossa suurendab elektrilöögi ohtu.

Sümbolid

Järgmised sümbolid võivad olla tolmuimeja kasutamisel olulised. Pidage palun sümbolid ja nende tähendus meeles. Sümbolite õige tõlgendus aitab Teil tolmuimejat efektiivsemalt ja ohutumalt käsitseda.

Sümbolid ja nende tähendus

ETTEVAATUST

Kõik ohutusnõuded ja juhised tuleb läbi lugeda.

Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Sümbolid ja nende tähendus

Standardi IEC/EN 60335-2-69 kohaselt tolmuklassi L kuuluv tolmuimeja, millega saab imeda tervisekahjulikku tolmu, mille kontsentratsiooni piirmäär on >1mg / m³

TÄHELEPANU

Tolmuimeja sisaldab tervist kah

justavat tolmu. Tolmuimejat tühjendada ja hooldada, sh kõrvaldada tolmukotti, tohivad vaid asjaomase väljaõppega spetsialistid. Vajalik on asjaomane kaitsevarustus. Ärge kasutage tolmuimejat, mille filtrisüsteem on puudulik. Vastasel korral kahjustate oma tervist.

Tõmmake tolmuimeja ülaosa lahti 3 ja hoidke seda kinni. Võtke voldikfiltrist 12 kätte ja tõstke see suunaga üles välja.

Seadme ja selle funktsioonide kirjeldus

Avage kokkuvolditud lehekülg tolmuimeja joonistega ja jätke see kasutusjuhendi lugemise ajaks lahti.

Nõuetekohane kasutamine

Tolmuimeja on ette nähtud tervist mittekahjustavate ainete ja mittesüttivate vedelike imemiseks. Tolmuimeja sobib kasutamiseks professionaalsel rakendusel esineva suurema koormuse korral, nt töökodades, tööstusobjektidel, ehitus- ja remonditöödel.

Standardi IEC/EN 60335-2-69 kohaselt tolmuklassi L kuuluvaid tolmuimejaid tohib kasutada üksnes sellise tolmu imemiseks, mille kontsentratsiooni piirmäär töökohal on >1mg / m

Kasutage tolmuimejat üksnes siis, kui Teil on täielik ülevaade selle kõikidest funktsioonidest ning suudate seda kasutada piiranguteta või kui olete saanud asjaomase väljaõppe.

Seadme osad

Tolmuimeja osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.

1 Toitejuhtme hoidik 2 Kandekäepide 3 Tolmuimeja ülemine osa 4 Tööriistaliides 5 Elektrilise tööriista ühenduspesa 6 Sulgur 7 Voolikuliitmik 8 Imivoolik

9 Mahuti

10 Tolmuimeja ülemise osa lukk 11 Tolmukott 12 Voldikfilter 13 Mootorikaitsefilter 14 Täituvusandurid

Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.

Tehnilised andmed

Universaalne tolmuimeja GAS 25 L SFC

Tootenumber		0 601 979 1..
Nimivöimsus	W	1
Sagedus	Hz 50/60
Mahuti maht (bruto)	I	25
Netomaht	I	16
Tolmukoti maht	I	9
Max horendus (turbiin)	hPa 248
Max öhuvool (turbiin)	m3/h 220
Voldikfiltri pindala	cm2	4300
Kaal EPTA-Procedure 01/2003järgi	kg 11,8
Kaitseaste		±/I
Kaitseaste		IP 24

Andmed kehtivad nimipingetel [U] 230 V. Madalamatel pingetel ja kasutusriigispetsiifiliste mudelite puhul võivad toodud andmed varieeruda.

Andmed müra kohta

Müratase määratud kooskõlas standardiga EN 60335-2-69. Seadme A-karakteristikuga mõõdetud helirõhutase on väiksem kui 70 dB(A). Mõõtemääramatus K = 3 dB. Müratase võib töötamisel ületada 80 dB(A).

Kandke kuulmiskaitsevahendeid!

Vastavus normidele

C

Kinnitame ainuvastutajana, et punktis „Tehnilised andmed” kirjeldatud toode on vastavuses direktiivides 2011/65/EL, 2014/30/EL, 2006/42/EÜ ja viidatud direktiivide muudetud redaktsioonides sätestatud asjakohaste nõuetega ning järgmiste standarditega: EN 60335-1, EN 60335-2-69.

Tehniline toimik (2006/42/EÜ) saadaval: Robert Bosch GmbH, PT/ETM9,

70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

Tolmukoti vahetamine/paigaldamine (vt joonist A)

• Avage lukud 10 ja võtke tolmuimeja ülemine osa 3 maha. Tõmmake täis tolmukott 11 ühendusäärikult maha. Sulgege tolmukoti ava kaanega. Võtke suletud tolmukott tolmuimejast välja.
• Asetage uus tolmukott 11 tolmuimeja ühendusäärikule. Veenduge, et tolmukott 11 on kogupikkuses vastu mahuti 9 siseseina. Asetage kohale tolmuimeja ülemine osa 3.

Sulgege lukud 10.

Kuiva tolmu imemiseks tuleks kasutada tolmukotti 11. Tolmukoti 11 kasutamisel on voldikfilter 12 kauem puhas, imemisvõimsus väheneb aeglasemalt ning tolmu käitlemine on kergem.

Imivooliku paigaldamine (vt joonist A)

• Asetage imivoolik 8 voolikuliitmikule 7 ja keerake voolikut kuni piirikuni päripäeva.
• Ühendage imitorud tugevasti üksteisega.

Märkus: Bosch soovitab kasutada antistaatilisi imivoolikuid läbimõõduga 19 mm või 35 mm.

Kasutus

Seadme kasutuselevõtt

Pöörake tähelepanu võrgupingele! Võrgupinge peab ühtima tolmuimeja andmesildile märgitud pingega. Andmesildil toodud 230 V seadmeid võib kasutada ka 220 V võrgupinge korral.

TÄHELEPANU

Viige ennast kurssi tervist kahjustava tolmu käsitsemise suhtes kehtivate siseriiklike nõuete/seadustega.

Tolmuimeja sobib järgmiste materjalide kokkukogumiseks ja imemiseks:

• tolm, mille kontsentratsiooni piiräär töökohas on >1mg / m³

Tolmuimejat ei tohi kasutada plahvatusohtlikes ruumides.

Sümbolid töörežiimilülitil

on Sisselülitamine

off Väljalülitamine

Elektrimagnetiline filtripuhastus (SFC)

Kaugjuhtimisega töörežiim

Sisse-/väljalülitus

• Tolmuimeja sisselülitamiseks seadke töörežiimilüliti 4 asendisse on. Energia säästmiseks lülitage tolmuimeja sisse vaid siis, kui seda kasutate.
• Tolmuimeja väljalülitamiseks seadke töörežiimilüliti 4 asendisse off.

Kaugjuhtimisega töörežiim (vt joonist B)

Tolmuimejasse on integreeritud kaitsekontaktiga varustatud pistikupesa 5. Sellesse saate ühendada elektrilise tööriista. Tolmuimeja käivitub ühenduspessa ühendatud elektrilise tööriista sisselülitamisel automaatselt. Pidage kinni külgeühendatud elektrilise tööriista maksimaalsest võimsusest. - Seadke töörežiimilüliti sümbolile Kaugjuhtimisega töörežiim.

Elektriliste tööriistade ühendamiseks saab kasutada lisatarvikutena pakutavaid erinevaid voolikusüsteeme.

• Tolmuimeja sisselülitamiseks lülitage sisse ühenduspessa 5 ühendatud elektriline tööriist. Tolmuimeja käivitub automaatselt.
• Tolmuimeja väljalülitamiseks lülitage elektriline tööriist välja. Tolmuimeja lülitub ca 6 sekundi pärast automaatselt välja.

Elektromagnetiline filtripuhastus (SFC)

Seade on varustatud elektromagnetilise filtripuhastuse funktsiooniga, mis puhastab voldikfiltri 12 külge jäänud tolmust.

Filtripuhastuse funktsioon tuleb käivitada hiljemalt siis, kui imivõimsus ei ole enam piisav.

• Seadke töörežiimilüliti 4 sümbolile Elektromagnetiline filtripuhastus. Tolmuimejaga ühendatud elektriline tööriist peab olema välja lülitatud.

Filtripuhastuse sagedus sõltub tolmu liigist ja kogusest. Regulaarse filtripuhastuse korral väheneb võimsus aeglasemalt.

Vedelike imemine

Ärge imege tolmuimejaga süttimis- ja plahvatusohtlikke vedelikke, nt bensiini, õli, alkoholi, lahusteid. Ärge imege kuuma või põlevat tolmu. Ärge kasutage tolmuimejat plahvatusohtlikes ruumides. Tolm, aur ja vedelikud võivad süttida või plahvatada. - Tolmuimejat ei tohi kasutada veepumbana. Tolmuimeja on ette nähtud õhu- ja veesegu imemiseks. Enne mis tahes tööde teostamist tolmuimeja kallal tõmmake pistik pistikupesast välja.

Märkus: Lüblaskeastmele (tolmuklass L) esitatud nõuded on tõendatud vaid kuiva tolmu imemise puhul.

Enne vedelike imemist eemaldage tolmukott 11 ja tühjendage mahuti 9.

Hooldus ja teenindus

Hooldus ja puhastus

Enne mis tahes tööde teostamist tolmuimeja kallal tõmmake pistik pistikupesast välja. Veatu ja ohutu töö tagamiseks hoidke tolmuimeja ja selle ventilatsiooniavad puhtad.

Tööohutuse tagamiseks tuleb toitejuhe lasta vajaduse korral vahetada Boschi elektriliste tööriistade volitatud parandustöökojas.

Vähemalt kord aastas peab tootja või asjaomase väljaõppega isik tegema tolmutehnilise ülevaatuse, s.t kontrollima filtrite seisundit, tolmuimeja hermeetilisust ja kontrollseadiste töökorda olekut.

Klassi L kuuluvate tolmuimejate puhul, mida on kasutatud saastatud keskkonnas, tuleb tolmuimeja välispind ning kõik detailid puhastada või töödelda isolatsioonivahenditega. Hooldus- ja parandustööde tegemisel tuleb kõik saastunud detailid, mida ei saa piisaval määral puhastada, kõrvaldada. Sellised detailid tuleb kõrvaldada hermeetilistes kottides kooskõlas selliste jäätmete käitlemise suhtes kohaldatavate eeskirjadega.

Kui seadme kasutaja soovib tolmuimejat ise hooldada ja puhastada, tuleb tolmuimeja eelnevalt lahti võtta. Seejuures tuleb veenduda, et see ei tekita ohtu kasutajale ega teistele isikutele. Enne lahtivõtmist tuleb tolmuimeja välispind puhastada. Ruum, milles tolmuimeja lahti võetakse, peab olema hea ventilatsiooniga. Hooldamise ajal kasutage isikukaitsevahendeid. Pärast hooldamist tuleb piirkond, kus hooldus toimus, puhastada.

Voldikfiltrtri väljavõtmine/vahetamine (vt joonist C)

Vigastatud voldikfilter 12 vahetage kohe välja.

• Keerake mutri vmt abil sulgurit 6 1/4 pöret noole suunas ja suruge sulgur sisse. Tõmmake tolmuimeja ülaosa lahti 3 ja hoidke seda kinni. Võtke voldikfiltrist 12 kahe käega kinni ja tõstke see suunaga üles välja. Puhastage voldikfilter 12. Paigaldage uus või puhastatud voldikfilter 12 ja veenduge, et see on korrektselt kohal. Vajutage tolmuimeja ülemine osa 3 tagasi alla. Ülalt rakendatava kerge surve mõjul hüppab sulgur 6 uuesti tagasi.

Mahuti

• Puhastage mahutit 9 aeg-ajalt tavalise mitteabrasiivse puhastusvahendiga ja laske kuivada.

Mootorikaitsefilter (vt joonist C)

Mootorikaitsefilter 13 on praktiliselt hooldusvaba. Võtke mootorikaitsefilter aeg-ajalt välja ja loputage see puhta vee alt läbi. Enne tagasipanekut laske mootorikaitsefilter kuivada.

Täituvusandurid (vt joonist D)

Aeg-ajalt puhastage täituvusandureid 14.

• Avage lukud 10 ja võtke tolmuimeja ülemine osa 3 maha. Puhastage täituvusandureid 14 pehme lapiga.
• Asetage tolmuimeja ülemine osa 3 tagasi kohale ja sulgege lukud 10.

Tõrked

Kui imemisvõimsus on ebapiisav, kontrollige järgmist:

• Kas tolmuimeja ülemine osa 3 on korrektselt kohale asetatud?
• Kas voolikusüsteem on ummistunud?
• Kas imitorud on korrektselt kokku pandud?
• Kas mahuti 9 on täis? - Kas tolmukott 11 on täis?
• Kas voldikfilter 12 on ummistunud?

Klienditeenindus ja müügijärgne nõustamine

Järeleparimiste esitamisel ja tagavaraosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber.

Klienditeeninduses vastatakse toote paranduse ja hoolduse ning varuosade kohta esitatud küsimustele. Joonised ja teabe varuosade kohta leiate ka veebisaidilt:

www.bosch-pt.com

Boschi nõustajad osutavad Teile toodete ja tarvikute küsimustes meeleldi abi.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt 549

76401 Saue vald, Laagri

Tel.: [phone]

Faks: 6791129

Kasutuskõlbmatuks muutunud seadmete käitlus

Tolmuimeja, lisatarvikud ja pakend tuleb keskkonnasäästlikult ringlusse võtta.

Ärge käidelge tolmuimejat koos olmejäätmetega!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta.

Tootja jätab endale õiguse muudatuste tegemiseks.

Ohutusjuhised

Lugege hoolikalt läbi kõik ohutusjuhised. Ohutusjuhiste ja juhiste eiramise võib põhjustada tulekahju, elektrilöögi või tõsiseid vigastusi.

Pärast lugemist hoidke see kasutusjuhend alles edaspidiseks kasutamiseks.
