GAS 25 L SFC - Dammsugare BOSCH - Gratis bruksanvisning och manual

Produkttyp	Universal dammsugare
Märke	Bosch
Modell	GAS 25 L SFC
Tankkapacitet (brutto)	25 L
Tankkapacitet (netto)	16 L
Dammpåsens volym	9 L
Max. undertryck	248 hPa
Max. luftflöde	220 m³/h
Filteryta (veckfilter)	4300 cm²
Vikt (enligt EPTA)	11,8 kg
Skyddsklass	I (med jordad kontakt)
Skyddsgrad	IP 24
Frekvens	50/60 Hz
Ljudnivå (ljudtryck)	<70 dB(A) (kan överstiga 80 dB(A) i drift)
Strömförsörjning	Nät 230 V (~), 50/60 Hz
Användning	Professionell, torrdammsugning av damm (klass L, >1 mg/m³) och sugning av icke brännbara vätskor
Specialfunktion	Elektromagnetisk filterrengöring (SFC)
Specialfunktion	Automatisk fjärrstyrning (inbyggt uttag för elverktyg)
Filter	Veckfilter (klass L) + motorfilter
Säkerhet	Nivåsensorer för vätskor med automatisk avstängning
Regelbundet underhåll	Regelbunden rengöring av veckfilter, tömning av påse och tank, rengöring av nivåsensorer
Reservdelar tillgängliga	Dammpåse, veckfilter, motorfilter

Vanliga frågor - GAS 25 L SFC BOSCH

Hur suger man vätskor med dammsugaren GAS 25 L SFC?

Innan du suger vätskor, ta bort dammpåsen och töm tanken. Dammsugaren stannar automatiskt när maxnivån är nådd (nivåsensorer). Sug inte brandfarliga vätskor (bensin, lösningsmedel) eller hett/glödande damm.

Hur rengör man veckfiltret?

Använd funktionen elektromagnetisk filterrengöring (SFC) genom att vrida väljaren till SFC-symbolen. Apparaten genererar vibrationer i 10 sekunder. Du kan också demontera filtret genom att vrida låset och ta ut det genom tätningarna. Rengör det torrt eller skölj med rent vatten och låt torka helt.

Vad gör man om stopplampan tänds eller dammsugaren stannar?

Det kan indikera att tanken är full (vätska) eller att dammpåsen är mättad. Kontrollera även att veckfiltret inte är igensatt. Använd SFC-funktionen för att rengöra filtret. Om problemet kvarstår, kontakta Bosch kundservice.

Kan jag suga farligt damm med denna dammsugare?

Ja, dammsugaren är certifierad klass L enligt IEC/EN 60335-2-69 för sugning av skadligt damm med exponeringsgräns >1 mg/m³. Den får inte användas för damm från ek, bok, sten eller asbest, som anses cancerframkallande.

Hur byter man dammpåsen?

Öppna de två låsen på locket, lyft upp den övre delen, ta bort den fulla påsen genom att stänga dess lock. Trä en ny påse över anslutningen och se till att den ligger tätt mot tankens väggar. Stäng den övre delen och låsen.

Vad betyder SFC-symbolen?

SFC står för elektromagnetisk filterrengöring. Genom att vrida väljaren till denna symbol genererar dammsugaren vibrationer som lossar damm från veckfiltret och förbättrar sugförmågan.

Hur använder man det inbyggda elverktygsuttaget?

Anslut ett elverktyg (max angiven effekt) till eluttaget med jordad kontakt. Vrid väljaren till symbolen automatisk fjärrstyrning. Dammsugaren startar när verktyget slås på och stannar cirka 6 sekunder efter att det stängts av.

Vad är tankens maximala kapacitet?

Bruttokapaciteten är 25 liter och nettokapaciteten (användbar) är 16 liter. Dammpåsens volym är 9 liter. För vätskesugning får tanken inte överstiga den maximala fyllnadsnivån som detekteras av sensorerna.

Hur underhåller man nivåsensorerna?

Öppna lockets lås, lyft upp den övre delen och rengör nivåsensorerna (14) med en mjuk trasa. Utför denna rengöring regelbundet för att säkerställa korrekt funktion och undvika oavsiktlig avstängning.

Var hittar man reservdelar och får service?

Reservdelar (dammpåsar, filter) finns på Bosch webbplats www.bosch-pt.com. I Frankrike, kontakta Bosch kundtjänst för elektriska verktyg på 0811360122 eller via e-post till [e-mail].

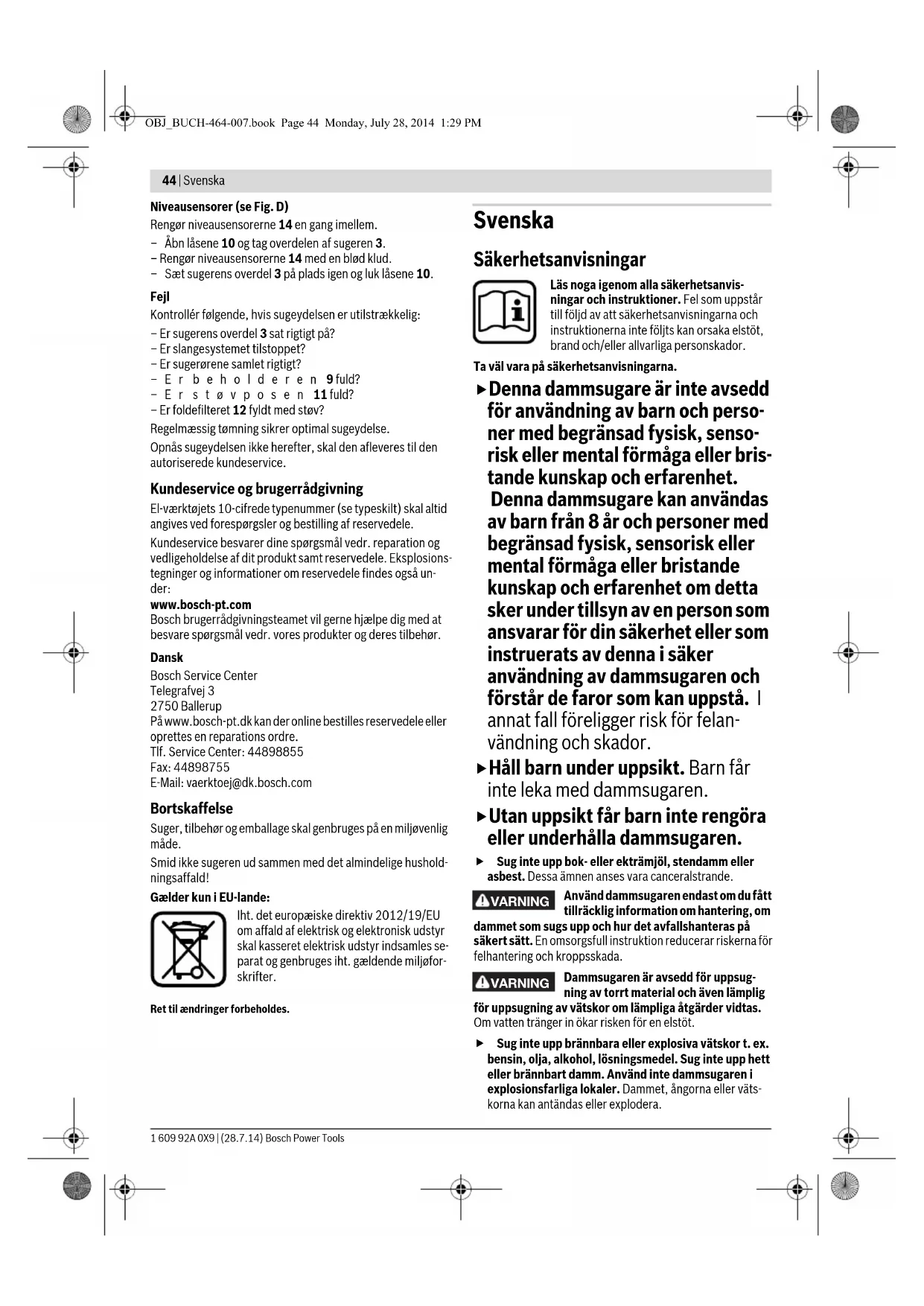

BRUKSANVISNING GAS 25 L SFC BOSCH

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Ta väl vara på säkerhetsanvisningarna.

Denna dammsugare är inte avsedd för användning av barn och personer med begränsad fysisk, sensorisk eller mental förmåga eller bristande kunskap och erfarenhet.

Denna dammsugare kan användas av barn från 8 år och personer med begränsad fysisk, sensorisk eller mental förmåga eller bristande kunskap och erfarenhet om detta sker under tillsyn av en person som ansvarar för deras säkerhet och som instruerats i säker användning av dammsugaren och förstår de faror som kan uppstå. I annat fall föreligger risk för felanvändning och skador.

Håll barn under uppsikt. Barn får inte leka med dammsugaren. Utan uppsikt får barn inte rengöra eller underhålla dammsugaren.

Sug inte upp bok- eller kramjöl, stendamm eller asbest. Dessa ämnen anses vara cancerframkallande.

VARNING

Använd dammsugaren endast om du fått tillräcklig information om hantering, om

dammet som sugs upp och hur det avfallshanteras på säkert sätt. En omsorgsfull instruktion reducerar riskerna för felhantering och kroppsskada.

VARNING

Dammsugaren är avsedd för uppsugning av torrt material och även lämplig

för uppsugning av vätskor om lämpliga åtgärder vidtas. Om vatten tränger in ökar risken för en elstöt.

Sug inte upp brännbara eller explosiva vätskor t.ex. bensin, olja, alkohol, lösningsmedel. Sug inte upp hett eller brännbart damm. Använd inte dammsugaren i explosionsfarliga lokaler. Dammet, ångorna eller vätskorna kan antändas eller explodera.

VARNING

Använd stickuttaget endast för de ändamål som godkänts i bruksanvisningen.

VARNING

Stäng genast av dammsugaren när skum eller vatten rinner ut och töm behållaren.

Dammsugaren kan i annat fall skadas.

OBS

Dammsugaren får endast användas och förvaras inomhus. Tränger regn eller väta in i kåpan ökar risken för elstöt.

OBS

Rengör vätskenivåsensorerna regelbundet och kontrollera att de är felfria. I annat fall kan funktionen menligt påverkas.

Om dammsugaren måste användas i fuktig omgivning bör en jordfelsbrytare anslutas. Jordfelsbrytaren reducerar risken för en elstöt. Anslut dammsugaren till ett på föreskrivet sätt jordat strömnät. Nätuttaget och förlängningssladden måste vara försedda med en funktionsduglig skyddsledare. Kontrollera före varje användning dammsugaren, nätsladden och stickproppen. En skadad dammsugare får inte längre användas. Du får själv aldrig öppna dammsugaren; låt en kvalificerad fackman reparera den med originalreservdelar. Skadade dammsugare, ledningar eller stickproppar ökar risken för elstöt. Sladden får inte köras över eller komma i kläm. Dra inte ut stickproppen eller förflytta inte dammsugaren genom att dra i sladden. Skadade nätsladdar ökar risken för elstöt. Dra stickproppen ur nätuttaget innan dammsugaren underhålls eller rengörs, inställningar utförs, tillbehörsdelar byts ut eller dammsugaren läggs bort. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av dammsugaren. Se till att arbetsplatsen är väl ventilerad. Låt endast kvalificerad fackpersonal reparera dammsugaren med originalreservdelar. Detta garanterar att dammsugarens säkerhet upprätthålls.

• Om dammsugaren måste användas i fuktig omgivning bör en jordfelsbrytare anslutas. Jordfelsbrytaren reducerar risken för elstöt. Anslut dammsugaren till ett på föreskrivet sätt jordat strömnät. Nätuttaget och förlängningssladden måste vara försedda med en funktionsduglig skyddsledare. Kontrollera före varje användning dammsugaren, nätsladden och stickproppen. En skadad dammsugare får inte längre användas. Du får själv aldrig öppna dammsugaren; låt en kvalificerad fackman reparera den med originalreservdelar. Skadade dammsugare, ledningar eller stickproppar ökar risken för elstöt. Sladden får inte köras över eller komma i kläm. Dra inte ut stickproppen eller förflytta inte dammsugaren genom att dra i sladden. Skadade nätsladdar ökar risken för elstöt. Dra stickproppen ur nätuttaget innan dammsugaren underhålls eller rengörs, inställningar utförs, tillbehörsdelar byts ut eller dammsugaren läggs bort. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av dammsugaren. Se till att arbetsplatsen är väl ventilerad. Låt endast kvalificerad fackpersonal reparera dammsugaren med originalreservdelar. Detta garanterar att dammsugarens säkerhet upprätthålls.

Dammsugaren innehåller hälsovådligt damm. Låt endast fackpersonal utföra tömnings- och underhållsåtgärder inklusive åtgärder på dammbehållaren. En lämplig skyddsutrustning krävs. Dammsugaren får inte användas utan fullständigt filtersystem. I annat fall riskeras din hälsa.

Dammsugaren innehåller hälsovådligt damm. Låt endast fackpersonal utföra

tömnings- och underhållsåtgärder inklusive åtgärder på dammbehållaren. En lämplig skyddsutrustning krävs. Dammsugaren får inte användas utan fullständigt filtersystem. I annat fall riskeras din hälsa.

riangleright Kontrollera före igångsättningen att sugslangen är i felfritt skick. Låt sugslangen vara ansluten till dammsugaren för att undvika oavsiktligt damm. I annat fall kan dammet följa med vid inandning. Använd inte dammsugaren som sittplats. Risk finns för att dammsugaren skadas. Använd nätsladden och sugslangen omsorgsfullt. Andra personer kan skadas. Vattenstrålen får vid rengöring inte riktas direkt mot dammsugaren. Tränger vatten in i dammsugartoppen ökar risken för elstöt.

Symboler

Symbolerna nedan kan vara viktiga för dammsugarens användning. Lägg symbolerna och deras betydelse på minnet. Korrekt tolkning av symbolerna bidrar till en bättre och säkrare användning av dammsugaren.

Symboler och deras betydelse

OBSERVERA

Läs noggrant igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Läs noggrant igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Dammsugare i dammklass L enligt IEC/EN 60335-2-69 för torrsugning av hälsovådliga dammet med exponeringsgränsvärde >1 mg/m³

VARNING

Dammsugaren innehåller hälsovådligt damm.

Låt endast fackpersonal utföra tömnings- och underhållsåtgärder inklusive åtgärder på dammbehållaren. En lämplig skyddsutrustning krävs. Dammsugaren får inte användas utan fullständigt filtersystem. I annat fall riskeras din hälsa.

Fäll upp dammsugartoppen 3 och håll fast den. Grip tag i flänsarna på veckfiltret 12 och ta ut filtret uppåt.

Produkt- och kapacitetsbeskrivning

Fäll upp sidan med illustration av dammsugaren och håll sidan uppfälld när du läser bruksanvisningen.

Ändamålsenlig användning

Dammsugaren är avsedd för uppsugning och utsugning av icke hälsovådliga ämnen och icke brännbara vätskor. Den är även lämplig för högre påfrestning vid industriell användning t.ex. inom hantverk, industri och verkstäder.

Dammsugare i dammklass L enligt IEC/EN 60335-2-69 får endast användas för uppsamling och uppsugning av hälsofarliga damm med ett exponeringsgränsvärde på > 1 mg/m³.

Använd dammsugaren endast om du känner alla funktioner helt och kan utföra dem fullständigt eller om du har fått motsvarande anvisningar.

Illustrerade komponenter

Avbildade komponenternas numrering hänvisar till illustration av dammsugaren på grafiksidan.

1 Kabelfäste 2 Bärhandtag 3 Dammsugartopp 4 Funktionsomkopplare 5 Stickuttag för elverktyg 6 Regel 7 Slangfäste 8 Sugslang 9 Behållare

10 Snäpplås för dammsugarens överdel 11 Dammpåse 12 Veckfilter 13 Motorskyddsfilter 14 Nivåsensorer

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Universaldammsugare GAS 25 L SFC

Produktnumber 0 601 979 1..
Upptagen Märkeffekt	W	1
Frekvens	Hz 50/60
Behçllarvolym (brutto)	I	25
Nettovolym	I	16
Dammäsen volym	I	9
max. undertryck (turbin)	hPa 248
max. genomflödesmängd (turbin)	m3/h 220
Veckfiltretys t	cm2	4300
Vikt enligt
EPTA-Procedure 01/2003	kg 11,8
Skyddsklass		⊕/I
Kapslingsklass		IP 24
Uppgifterna gäller für märksänningar [U] 230 V. Vid lagsänning och ufteranden i vissaaland er an uppgifterna variera.

Bullerinformation

Bullernivåvärde formuleras enligt EN 60335-2-69.

Elverktygets A-vägda ljudtrycksnivå är i typiska fall mindre än 70 dB(A). Onoggrannhet K = 3 dB.

Ljudnivån kan vid arbeten överskrida 80 dB(A).

Använd hörselskydd!

Försäkran om överensstämmelse

C

Vi intygar under ensamt ansvar att den produkt som beskrivs under "Tekniska data" uppfyller alla gällande bestämmelser i direktiven 2011/65/EU, 2014/30/EU, 2006/42/EG inklusive ändringar och stämmer överens med följande standarder: EN 60335-1, EN 60335-2-69.

Teknisk tillverkningsdokumentation (2006/42/EG) fås från: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

Byte och insättning av dammpåse (se bild A)

• Öppna spännlåset 10 och ta bort dammsugarens övre del 3. Dra bort dammpåsen 11 från anslutningsflänsen bakåt. Tillslut dammpåsens öppning genom att fälla ner locket. Ta ut den tillslutna dammpåsen ur dammsugaren. Dra den nya dammpåsen 11 över dammsugarens anslutningsfläns. Kontrollera att dammpåsen 11 i sin fulla längd ligger an mot behållarens insida 9. Sätt upp dammsugarens övre del 3. Stäng spännlåset 10.

För torrsugning skall en dammpåse 11 användas. När en dammpåse 11 används, hålls veckfiltret 12 en längre tid fritt och sugeffekten hög samtidigt som dammets hantering underlättas.

Montering av sugslang (se bild A)

• Skjut in sugslangen 8 i slangfästet 7 och vrid den sedan medurs mot stopp.
• Sammanfoga stadigt sugrören.

Anvisning: Bosch rekommenderar statiskt avledande sugslangar med en slangdiameter på 19 mm eller 35 mm.

Drift

Driftstart

Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på dammsugarens typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V.

VARNING

Stäng genast av dammsugaren när skum eller vatten rinner ut och töm behållaren.

Dammsugaren kan i annat fall skadas.

Kontrollera de gällande nationella reglerna/förordningarna för hantering av hälsovådliga ämnen.

Dammsugaren är lämplig för uppsugning och utsugning av följande material:

Damm med ett exponeringsgränsvärde på > 1 mg/m³. Dammsugaren får principiellt inte användas i explosionsfarliga lokaler.

Symboler på funktionsomkopplaren

on Inkoppling

off Urkoppling

Elmagnetisk filterrening (SFC)

Drift med fjärrkopplingsautomatik

In- och urkoppling

• För inkoppling av dammsugaren ställ funktionsomkopplaren 4 i läge on.

För att spara energi, koppla på dammsugaren endast när du vill använda den.

För urkoppling av dammsugaren ställ funktionsomkopplaren 4 i läge OFF.

Drift med fjärrkopplingsautomatik (se bild B)

Dammsugaren är försedd med ett inbyggt jordat apparatuttag 5. I apparatuttaget kan ett externt elverktyg anslutas. Dammsugaren startar automatiskt när ett anslutet elverktyg kopplas på. Beakta det anslutna elverktygets högsta tillåtna anslutningseffekt.

• Ställ funktionsomkopplaren 4 mot symbolen Drift med fjärrkopplingsautomatik.

För elverktygen finns som tillbehör olika slangsystem att tillgå.

Koppla för igångsättning av dammsugaren på elverktyget som är anslutet till stickuttaget 5. Sugaren startar automatiskt. -Slå från elverktyget för frånkoppling av dammsugaren. Sugaren frånkopplar automatiskt efter ca 6 sekunder.

Elmagnetisk filterrening (SFC)

Dammsugaren är utrustad med en elmagnetisk filterrening som befriar veckfiltret 12 från vidhängande damm.

Filterreningen måste startas senast efter att sugeffekten inte längre är tillfredsställande.

• Ställ funktionsomkopplaren 4 mot symbolen Elmagnetisk filterrening. Ett anslutet elverktyg måste vara frånkopplat. Sugaren skakar filtret ca 10 sekunder och kopplar sedan från. -Vänta en stund innan sugningen fortsätter, så att dammet i behållaren kan sätta sig.

Filterreningens frekvens är beroende av dammtyp och dammängd. Vid regelbunden användning upprätthålls den maximala sugeffekten under en längre tid.

Våtsugning

Sug inte upp brännbara eller explosiva vätskor, t.ex. bensin, olja, alkohol, lösningsmedel. Sug inte upp hett eller brännbart damm. Använd inte dammsugaren i explosionsfarliga lokaler. Dammet, ångorna eller vätskorna kan antändas eller explodera. - Dammsugaren får inte användas som vattenpump. Dammsugaren är avsedd för uppsugning av en luft- och vattenblandning. Dra stickproppen ur nätuttaget innan arbeten utförs på dammsugaren.

Anvisning: Kraven på genomsläpplighet (dammklass L) har endast tagits fram för torrsugning.

Ta före våtsugning bort dammpåsen 11 och töm behållaren 9.

• Dammsugaren är försedd med nivåsensorer 14. När max-nivån uppnås, kopplar dammsugaren från. Ställ funktionsomkopplaren 4 i läge off. Ta efter avslutad sugning ut veckfiltret 12 för undvikande av att mögel bildas och låt filtret torka eller ta bort dammsugarens övre del 3 och låt den torka.

Underhåll och service

Underhåll och rengöring

Dra stickproppen ur nätuttaget innan arbeten utförs på dammsugaren. Håll dammsugaren och dess ventilationsöppningar rena för bra och säkert arbete.

Om nät sladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch-elverktyg.

Åtminstone en gång per år ska tillverkaren eller en utbildad person utföra en dammteknisk kontroll av t.ex. filterskador, dammsugarens täthet och kontrollanordningarnas funktion.

Dammsugare i klass L som används i smutsig miljö ska rengöras utvändigt liksom även alla maskindelar eller behandlas med tätningsmedel. Vid underhålls- och reparationsarbeten måste alla förorenade delar som inte kan rengöras på tillfredsställande sätt hanteras som avfall. Dessa delar ska läggas i ogenomskinliga påsar enligt gällande bestämmelser för hantering av sådant avfall.

När användaren utför underhåll måste dammsugaren demonteras, rengöras och underhållas om detta är möjligt utan risk för underhållspersonalen eller andra personer. Före demonteringen ska dammsugaren rengöras för att undvika eventuella faror. Den lokal där dammsugaren demonteras måste ha god ventilation. Använd personlig skyddsutrustning vid underhållsarbetet. Underhållsområdet bör rengöras efter avslutat underhåll.

Borttagning/byte av veckfilter (se bild C)

Byt genast ut skadat veckfilter 12.

Vrid med ett mynt e.dyl. spärren på regeln 6 ett kvarts varv i pilens riktning och tryck in regeln. Fäll upp dammsugartoppen 3 och håll fast den. Grip tag i flänsarna på veckfiltret 12 och ta ut filtret uppåt. Rengör veckfiltret 12. Sätt sedan in det nya eller rengjorda veckfiltret 12 och kontrollera att det sitter stadigt. Fäll åter ned dammsugarens övre del 3. Med lätt tryck uppifrån snäpper regeln 6 åter tillbaka.

Behållare

Torka nu och då av behållaren 9 med i handeln förekommande, icke skurande rengöringsmedel och låt behållaren sedan torka.

Motorskyddsfilter (se bild C)

Motorskyddsfiltret 13 är underhållsfritt. Ta då och då bort motorskyddsfiltret och spola det i rent vatten. Låt motorskyddsfiltret torka innan det återmonteras.

Nivåsensorer (se bild D)

Rengör vid tillfälle nivåsensorerna 14.

• Öppna spännlåsen 10 och ta bort dammsugarens övre del 3. Rengör nivåsensorerna 14 med en mjuk trasa. Sätt åter på dammsugarens övre del 3 och stäng åter spännlåsen 10.

Störningar

Kontrollera vid nedsatt sugeffekt:

• Sitter dammsugarens övre del 3 korrekt?
• Är slangsystemet tilltäppt? - Har sugrören sammanfogats ordentligt?
• Är behållaren full 9?
• Är dammpåsen 11 full?
• Har damm täppt till veckfiltret 12?

Regelbunden tömning garanterar optimal sugeffekt.

Om sugeffekten inte uppnås efter dessa åtgärder, ska dammsugaren skickas till kundservicen.

Kundtjänst och användarrådgivning

Ange vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt.

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar hittar du på:

www.bosch-pt.com

Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör.

Svenska

Dammsugaren, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte dammsugaren i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU för kasserade elektriska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

Ändringar förbehålls.
