SC 4 Deluxe EasyFix Premium - Limpiador a vapor Kärcher - Manual de uso y guía de instrucciones gratis

Tipo de producto	Limpiador a vapor con depósito de agua extraíble
Marca	Kärcher
Modelo	SC 4 Deluxe EasyFix Premium
Dimensiones (L × An × Al)	400 × 270 × 300 mm
Peso (sin accesorios)	6,8 kg
Alimentación eléctrica	220-240 V ~ 50 Hz
Potencia de calentamiento	2200 W
Presión de servicio máxima	0,4 MPa
Tiempo de calentamiento	Aproximadamente 3 minutos
Vaporización continua	60 g/min
Pico de vapor máximo	150 g/min
Capacidad del depósito de agua	1,3 L
Capacidad de la caldera de vapor	0,5 L
Índice de protección	IPX4
Clase de protección	I
Tipo de boquilla para suelo	EasyFix
Accesorios incluidos	Boquilla de chorro fino, cepillos redondos pequeños y grandes, boquilla Power, cepillo para juntas, aspirador manual, revestimiento de microfibra, tubos de extensión, mopa de microfibra, deslizador para alfombras
Seguridad	Termostato de seguridad, termostato de caldera, cierre de mantenimiento con válvula de seguridad, seguridad infantil en el mando de vapor
Funciones especiales	Ajuste del caudal de vapor (3 niveles), vaciado de la caldera en modo CLE, descalcificación recomendada cada 50 a 100 llenados según la dureza del agua
Mantenimiento	Enjuague de la caldera cada 10 llenados, descalcificación con agente KÄRCHER, lavado de las mopas a 60°C máximo sin suavizante
Piezas de repuesto y reparabilidad	Accesorios y piezas de repuesto originales disponibles en www.kaercher.com, servicio postventa autorizado
Garantía	Según las condiciones del país, defectos de fabricación cubiertos con presentación de la factura

Preguntas frecuentes - SC 4 Deluxe EasyFix Premium Kärcher

¿Cómo llenar el depósito de agua?

El depósito de agua se puede quitar tirando de él hacia arriba verticalmente, o se puede llenar directamente en el aparato a través del orificio de llenado. Use agua potable o una mezcla con un máximo del 50% de agua destilada. No use agua destilada pura, agua de condensación, agua de lluvia, detergente ni perfumes.

¿Cómo encender el aparato?

Coloque el aparato sobre una superficie estable, conecte el cable de alimentación, gire el selector desde la posición OFF hacia la zona de ajuste de vapor. La barra LED se enciende en rojo y luego se vuelve verde fija después de aproximadamente 3 minutos: el aparato está listo. Accione el mando de vapor para liberar vapor.

¿Cómo ajustar el caudal de vapor?

El selector de caudal de vapor ofrece tres posiciones: mínimo, medio y máximo. Gire el selector a la posición deseada y luego accione el mando de vapor. Antes de limpiar, dirija la empuñadura de vapor hacia un paño hasta que el vapor fluya de manera constante.

¿Qué hacer si el LED parpadea rápidamente en rojo?

Esto indica que el depósito de agua está vacío o insuficientemente lleno. Llene el depósito de agua con agua potable o una mezcla con un máximo del 50% de agua destilada. También suena una señal acústica.

¿Cómo descalcificar la caldera de vapor?

Apague y deje enfriar el aparato. Vacíe el depósito de agua, abra el cierre de mantenimiento con un tubo de extensión, vacíe la caldera. Use el agente descalcificador KÄRCHER: 1 dosis para 0,5 L de agua. Vierta en la caldera, deje actuar 8 horas, vacíe, enjuague 2 a 3 veces con agua fría. Cierre el cierre.

¿Se puede usar el aparato sobre alfombras?

Sí, con el deslizador para alfombras incluido. Fije la mopa en la boquilla para suelo y luego encaje el deslizador. Use el modo de vapor bajo, no vaporice más de 5 segundos en el mismo lugar. Verifique la resistencia de la alfombra en un área oculta antes de usar. No use sobre alfombras gruesas.

¿Cómo limpiar superficies de vidrio?

Use el aspirador manual con el revestimiento de microfibra. No dirija el chorro de vapor directamente sobre las juntas del marco de la ventana. En clima frío, precaliente el vidrio vaporizando ligeramente toda la superficie. Retire el agua con una rasqueta o seque.

¿Qué hacer si el mando de vapor está bloqueado?

Es probable que la seguridad infantil esté activada. Empuje el bloqueo de seguridad hacia adelante para desbloquear el mando de vapor. Si el problema persiste, verifique que el aparato esté bajo presión.

¿Qué tipo de agua se recomienda?

Use agua potable del grifo o una mezcla con un máximo del 50% de agua destilada. No use agua destilada pura, agua de condensación de secadora, agua de lluvia, detergente ni perfumes. Un agua demasiado calcárea puede obstruir las boquillas.

¿Cómo mantener los accesorios textiles?

Las mopas y revestimientos de microfibra se lavan a máquina a 60°C máximo. No use suavizante para conservar su poder absorbente. No los ponga en la secadora.

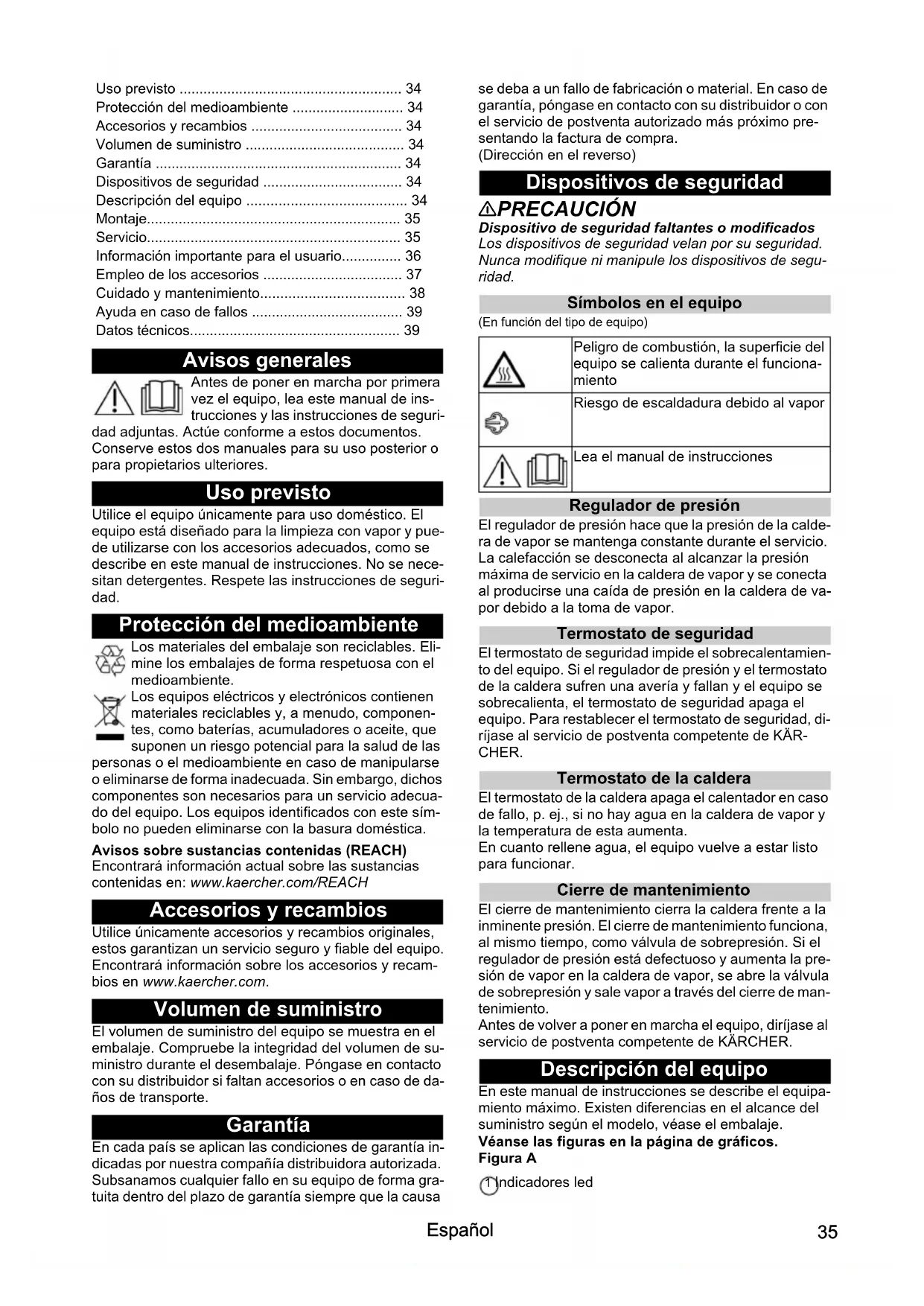

MANUAL DE USUARIO SC 4 Deluxe EasyFix Premium Kärcher

Índice de contenidos

Avisos generales.

Uso previsto 34

Protección del medioambiente 34

Accesorios y recambios 34

Volumen de suministro 34

Garantía 34

Dispositivos de seguridad 34

Descripción del equipo 34

Montaje. 35

Servicio 35

Información importante para el usuario. 36

Empleo de los accesorios 37

Cuidado y mantenimiento. 38

Ayuda en caso de fallos 39

Datos técnicos. 39

Avisos generales

Antes de poner en marcha por primera vez el equipo, lea este manual de instrucciones y las instrucciones de seguridad

adjuntas. Actúe conforme a estos documentos.

Conserve estos dos manuales para su uso posterior o para propietarios ulteriores.

Uso previsto

Utilice el equipo únicamente para uso doméstico. El equipo está diseñado para la limpieza con vapor y puede usarse con los accesorios adecuados, como se describe en este manual de instrucciones. No se necesitan detergentes. Respete las instrucciones de seguridad.

Protección del medio ambiente

Los materiales del embalaje son reciclables. Elimine los embalajes de forma respetuosa con el medio ambiente.

Los equipos eléctricos y electrónicos contienen materiales reciclables y, a veces, componentes como baterías, acumuladores o aceite, que

suponen un riesgo potencial para la salud de las personas o el medio ambiente en caso de manipularse o eliminarse de forma inadecuada. Sin embargo, dichos componentes son necesarios para un servicio adecuado del equipo. Los equipos identificados con este símbolo no pueden eliminarse con la basura doméstica.

Avisos sobre sustancias contenidas (REACH)

Encontrará información actual sobre las sustancias contenidas en: www.kaercher.com/REACH

Accesorios y recambios

Utilice únicamente accesorios y recambios originales, ellos garantizan un servicio seguro y fiable del equipo. Encontrará información sobre los accesorios y recambios en www.kaercher.com.

Volumen de suministro

El volumen de suministro del equipo se muestra en el embalaje. Compruebe la integridad del volumen de suministro durante el desembalaje. Póngase en contacto con su distribuidor si faltan accesorios o en caso de daños de transporte.

Garantía

En cada país se aplican las condiciones de garantía indicadas por nuestra distribuidora autorizada. Subsanamos cualquier fallo en su equipo de forma gratuita dentro del plazo de garantía siempre que la causa

se deba a un fallo de fabricación o material. En caso de garantía, póngase en contacto con su distribuidor o con el servicio de postventa autorizado más próximo presentando la factura de compra. (Dirección en el reverso)

Dispositivos de seguridad

△PRECAUCIÓN

Dispositivo de seguridad faltantes o modificados

Los dispositivos de seguridad velan por su seguridad. Nunca modifique ni manipule los dispositivos de seguridad.

Símbolos en el equipo

(En función del tipo de equipo)

	Peligro de combustión, la superficie del equipo se calienta durante el funciona-miento
	Riesgo de escaladura bajo al vapor
	Lea el manual de instructaciones

Regulador de presión

El regulador de presión hace que la presión de la caldera de vapor se mantenga constante durante el servicio. La calefacción se desconecta al alcanzar la presión máxima de servicio en la caldera de vapor y se conecta al producirse una caída de presión en la caldera de vapor, referido a la toma de vapor.

Termostato de seguridad

El termostato de seguridad impide el sobrecalentamiento del equipo. Si el regulador de presión y el termostato de la caldera sufren una avería y fallan y el equipo se sobrecalienta, el termostato de seguridad apaga el equipo. Para restablecer el termostato de seguridad, diríjase al servicio de postventa competente de KÄRCHER.

Termostato de la caldera

El termostato de la caldera apaga el calentador en caso de fallo, p. ej., si no hay agua en la caldera de vapor y la temperatura aumenta.

En cuanto rellene agua, el equipo vuelve a estar listo para funcionar.

Cierre de mantenimiento

El cierre de mantenimiento cierra la caldera frente a la inminente presión. El cierre de mantenimiento funciona, al mismo tiempo, como válvula de sobrepresión. Si el regulador de presión está defectuoso y aumenta la presión de vapor en la caldera de vapor, se abre la válvula de sobrepresión y sale vapor a través del cierre de mantenimiento.

Antes de volver a poner en marcha el equipo, diríjase al servicio de postventa competente de KARCHER.

Descripción del equipo

En este manual de instrucciones se describe el equipo Tmaxo. Existen diferencias en el alcance del suministro según el modelo, véase el embalaje.

Véanse las figuras en la página de gráficos.

Figura A

1 Indicadores LED

② Interruptor de selección 3 Compartimento para accesorios (4) Asa de transporte (5) Depósito de agua 6 Cable de conexión de red con conductor de red ⑦ Posición del indicador OFF 8 Etapa mínima de vapor ⑨ Etapa media de vapor 10 Etapa máxima de vapor ① Cierre de mantenimiento 12 Sujeción de estacionamiento para la boquilla para suelos (13) Rodillo de dirección 14 Pistola de vapor 15 Palanca de vapor Tecla de desbloqueo (17) Seguro para niños 18 Manguera de vapor 19 Boquilla de chorro 20 Cepillo redondo (PC) (21) Cepillo redondo grande 22 Boquilla de alto rendimiento 23 Cepillo para ranuras 24 Boquilla manual 25 Cubierta de microfibras para boquilla manual 26 Tubo de prolongación (2 unidades) (27) Tecla de desbloqueo 28 Boquilla para suelos 29 Cierre de gancho y bucle 30 Paño de microfibras para suelos (1 unidad) (31) Paño de microfibras para suelos (2 unidades) 32 Deslizador para alfombras **SC 4 Deluxe EasyFix Premium

Montaje

Montaje de los accesorios

1. Colocar el extremo abierto del accesorio en la pistola de vapor hasta que la tecla de desbloqueo de la pistola de vapor encaje.

Figura F

1. Colocar el extremo abierto del accesorio en la boquilla de chorro.

Figura G

1. Conectar los tubos de prolongación a la pistola de vapor.

a Colocar el primer tubo de prolongación en la pistola de vapor hasta que la tecla de desbloqueo de la pistola de vapor encaje.

El tubo de conexión está conectado.

b Colocar el segundo tubo de prolongación en el primer tubo de prolongación.

Los tubos de conexión están conectados.

Figura H

1. Colocar el accesorio y/o la boquilla para suelos en el extremo libre del tubo de prolongación.

Figura I

El accesorio está conectado.

Retirada de accesorios

1. Mover hacia atrás el seguro para niños.

La palanca de vapor está bloqueada.

1. Presionar la tecla de desbloqueo y separar las piezas.

Figura N

Servicio

Llenado de agua

El depósito de agua puede retirarse para rellenarlo o puede llenarse directamente en el aparato.

CUIDADO

Daños en el equipo

El uso de un agua inadecuada puede provocar la obstrucción de las boquillas o dañar el indicador de nivel de agua.

No utilice agua destilada pura. En su lugar, utilice como máximo un 50% de agua destilada mezclada con agua del grifo.

No llene con condensación del secador.

No llene con agua de lluvia.

No llene con detergente u otros aditivos (p. ej. fragancias).

Retirada del depósito de agua para llenarlo

1. Sacar el depósito de agua hacia arriba en dirección vertical.

Figura B

1. Llenar el depósito de agua verticalmente con agua del grifo o una mezcla de agua del grifo y, como máximo, un 50% de agua destilada.
2. Colocar el depósito de agua y presionar hacia abajo hasta que quede encajado.

Llenado del depósito de agua directamente en el equipo

1. Verter agua del grifo o una mezcla de agua del grifo y, como máximo, un 50% de agua destilada desde un recipiente a la boca de llenado del depósito de agua.

Figura C

Conexión del equipo

Nota

En caso de que la caldera de vapor contenga poca agua o esté vacía, la bomba de agua se activa e impulsa agua del depósito de agua a la caldera de vapor. El proceso de llenado puede durar varias horas.

Nota

El equipo cierra brevemente la válvula cada 60 segundos, por lo que se escuchará un clic suave. Este cierre repetido evita que la válvula se bloquee. Esto no afecta a la aplicación de vapor.

1. Colocar el equipo sobre una base firme.
2. Conectar el conector de red a un enchufe.
3. Girar el selector de la posición Off hacia el rango de ajuste de vapor.

Figura D

La barra LED se ilumina en rojo y se apaga poco a poco.

1. Tras aprox. 3 horas, la barra LED se ilumina de forma fija y de color verde. El equipo está listo para el funcionamiento.

1. Presionar la palanca de vapor.

Sale vapor.

Regulación del volumen de vapor

El volumen de vapor saliente se regula con el selector para volumen de vapor. El selector tiene tres posiciones.

	Volumen de vapor máximo
	Volumen de vapor medio
	Volumen de vapor minimo

1. Colocar el selector para volumen de vapor en el volumen de vapor deseado.
2. Presionar la palanca de vapor.
3. Antes de limpiar, dirigir la pistola de vapor hacia un paño hasta que el vapor salga de manera uniforme.

Rellenado de agua

Si no hay suficiente agua en el depósito de agua, el indicador LED parpadea rápidamente en rojo y suena una señal acústica.

Nota

La bomba de agua llena la caldera de vapor a intervalos. Si se llena correctamente, la luz LED parpadea rápidamente en rojo.

Nota

En caso de que la caldera de vapor contenga poca agua o esté vacía, la bomba de agua se activa e impulsa agua del depósito de agua a la caldera de vapor. El proceso de llenado puede durar varias horas.

CUIDADO

Daños en el equipo

El uso de un agua inadecuada puede provocar la obstrucción de las boquillas o dañar el indicador de nivel de agua.

No utilice agua destilada pura. En su lugar, utilice como máximo un 50% de agua destilada mezclada con agua del grifo.

No llene con condensación del secador.

No llene con agua de lluvia.

No llene con detergente u otros aditivos (p. ej. fragancias).

1. Llenar el depósito de agua con agua del grifo o una mezcla de agua del grifo y, como máximo, un 50% de agua destilada.

El equipo está listo para el funcionamiento.

Desconexión del equipo

1. Ajustar el interruptor del equipo en «OFF».

Figura L

El equipo está desconectado.

1. Presionar la palanca de vapor hasta que deje de salir vapor.

Figura M

La caldera de vapor no tiene presión.

1. Mover hacia atrás el seguro para niños. La palanca de vapor está bloqueada.
2. Desenchufar el conector de red.
3. Vaciar el depósito de agua.

Enjuague de la caldera de vapor

Enjuagar la caldera de vapor del equipo antes de diez llenados del depósito.

1. Para desconectar el equipo, véase el capítulo Desconexión del equipo.
2. Dejar enfriar el equipo.
3. Vaciar el depósito de agua.
4. Extraer el accesorio del compartimento para accesorios.
5. Abrir el cierre de mantenimiento. Para ello, colocar el extremo abierto del tubo de prolongación sobre el cierre de mantenimiento, inclavar en la guía y desenroscar.

Figura R

1. Llenar la caldera de vapor con agua y agitar de un lado a otro con fuerza. Así se despegarán los residuos de cal depositados en el fondo de la caldera de vapor.
2. Vaciar toda el agua de la caldera de vapor.

Figura S

Vaciado de la caldera de vapor

El agua del calentador se puede vaciar con el modo CLE:

1. Retirar el depósito de agua.
2. Conectar el equipo.
3. Pulsar 3 veces el interruptor para vapor hasta que el indicador LED parpadee en verde y suene un pitido largo.
4. Quedará vapor cuando haya agua en la caldera de vapor.

Almacenaje del equipo

1. Introducir los tubos de prolongación en los soportes grandes para accesorios.
2. Colocar una boquilla manual y una boquilla de chorro en 1 tubo de prolongación cada una.
3. Fijar el cepillo redondo grande a la boquilla de chorro.
4. Enganchar la boquilla para suelos en la sujeción de estacionamiento.

Figura O

1. Enrollar el cable y almacenarlo en el compartimento para accesorios.

Figura Q

1. Enrollar la manguera de vapor y almacenarla en el compartimento para accesorios.

Figura P

1. Almacenar el cepillo redondo pequeño y el cepillo para ranuras en el compartimento para accesorios.
2. Almacenar el equipo en un lugar seco y protegido contra heladas.

Información importante para el usuario

Limpiar las superficies de suelo

Recomendamos fregar o aspirar el suelo antes de utilizar el equipo. Así se eliminarán las partículas sueltas y la suciedad antes de la limpieza húmeda.

Limpieza de tejidos

Antes de tratar tejidos con el equipo, comprobar si son aptos en una zona oculta: Aplicar vapor en el tejido, dejar secar y comprobar si se dan modificaciones en el color o la forma.

Limpieza de superficies con revestimiento o barnizado

CUIDADO

Superficies dañadas

El vapor puede provocar que se desprenda la cera, el limpiamuebles, los recubrimientos de plástico o los colores y los listones de rebordes.

No dirija el vapor hacia los bordes encolados, ya que puede desprenderse los listones.

No utilice el equipo para limpiar suelos de madera o parquet sin sellar.

No utilice el equipo para limpiar superficies recubiertas de plástico o barnizadas, como mobiliario de cocina o de sala de estar, puertas o parquet.

1. Para limpiar estas superficies, aplique vapor brevemente sobre un paño y friegue con él las superficies.

Limpieza de cristales

CUIDADO

Rotura de cristales y superficies dañadas

El vapor puede dañar las zonas selladas del marco de las ventanas y, a bajas temperaturas exteriores, pueda provocar tensiones en la superficie del cristal y romperlo.

No dirija el vapor hacia las zonas selladas del marco de la puerta.

A bajas temperaturas exteriores, caliente el cristal de la ventana aplicando vapor sobre toda su superficie ligeramente.

• Limpiar la superficie de la ventana con la boquilla manual y su cubierta. Utilizar un limpiaventanas para retirar el agua o secar las superficies con un trapo.

Empleo de los accesorios

Pistola de vapor

La pistola de vapor puede utilizarse sin accesorios en los siguientes campos de aplicación:

• Para eliminar arrugas leves de prendas de ropa tendidas: Aplicar vapor en la prenda desde una distancia de 10 - 20 cm
• Para limpiar polvo húmedo: Aplicar vapor brevemente sobre un paño y fregar con él el mobiliario.

Boquilla de chorro

La boquilla de chorro sirve para limpiar zonas de difícil acceso, ranuras, fijaciones, desagües, lavabos, WCs, persianas o radiadores. Cuanto más cerca esté la boquilla de chorro de la zona sucia, más efectiva será la limpieza, ya que la temperatura y el volumen del vapor en la salida de la boquilla está en su mayor nivel. Las incrustaciones calcáreas resistentes pueden tratarse con un detergente adecuado antes de la limpieza a vapor. Dejar que el detergente haga efecto durante 5 minutos y, a continuación, aplicar vapor.

1. Coloque la boquilla de chorro en la pistola de vapor.

Figura F

Cepillo redondo (pequeño)

El cepillo redondo pequeño sirve para limpiar la suciedad difícil de eliminar. Gracias a estos cepillos, la suciedad difícil puede eliminarse fácilmente.

CUIDADO

Superficies dañadas

El cepillo puede dañar las superficies delicadas.

No es apto para la limpieza de superficies delicadas.

1. Montar el cepillo redondo (pequeño) en la boquilla de chorro.

Figura G

Cepillo redondo grande

El cepillo redondo grande sirve para limpiar superficies redondas y amplias, p. ej. lavabos, platos de ducha, bañeras, fregaderos, etc.

CUIDADO

Superficies dañadas

El cepillo puede dañar las superficies delicadas.

No es apto para la limpieza de superficies delicadas.

1. Fijar el cepillo redondo grande a la boquilla de chorro.

Figura G

Boquilla de alto rendimiento

La boquilla de alto rendimiento sirve para limpiar la suciedad difícil de eliminar y para limpiar mediante soplado esquinas, ranuras, etc.

1. Colocar la boquilla de alto rendimiento en la boquilla de chorro adecuada para el cepillo redondo.

Figura G

1. El cepillo para ranuras se usa para limpiar hendiduras estrechas, p. ej. entre los huecos de las ventanas y las manivelas de la pared.

Figura G

Boquilla manual

La boquilla manual sirve para limpiar superficies lavables, cabinas de ducha y espejos.

1. Colocar la boquilla manual en la pistola de vapor en la misma dirección que la boquilla de chorro.

Figura F

1. Colocar la cubierta sobre la boquilla manual.

Boquilla para suelos

La boquilla para suelos sirve para la limpieza de recubrimientos de suelo o paredes lavables, como suelos de piedra, baldosas o PVC.

CUIDADO

Daños por aplicación de vapor

El calor y la humedad pueden causar desperfectos.

Antes de la aplicación, compruebe la resistencia al calor y las consecuencias del vapor en una zona discreta con un pequeño volumen de vapor.

Nota

Los residuos de detergente o las emulsiones sobre superficies que van a limpiarse pueden provocar marcas durante la limpieza a vapor que desaparecen tras repetidas aplicaciones.

Recomendamos fregar o aspirar el suelo antes de utilizar el equipo. Así se eliminarán las partículas sueltas y la suciedad antes de la limpieza húmeda. Trabaje despacio sobre superficies muy sucias para que el vapor pueda hacer efecto más tiempo.

1. Conectar los tubos de prolongación con la pistola de vapor.

Figura H

1. Colocar la boquilla para suelos en el tubo de prolongación.

Figura I

1. Fijar el paño para suelos a la boquilla para suelos. a Colocar el paño para suelos sobre el suelo con las cintas adhesivas hacia arriba.

b Colocar la boquilla para suelos sobre el paño para suelos presionando ligeramente.

Figura J

El paño para suelos se adhiere por sí mismo a la boquilla para suelos mediante la fijación adhesiva.

Retirar el paño para suelos

1. Colocar un pie sobre la lengüeta del paño para suelos y levantar la boquilla para suelos.

Figura J

Nota

Al inicio, la cinta adhesiva del paño para suelos agarra con fuerza y pueda resultar difícil retirarlo de la boquilla para suelos. Tras un uso continuado y después de lavar el paño para suelos, este se retira con facilidad de la boquilla para suelos y habrá alcanzado la adherencia ideal.

Apoyo de la boquilla para suelos

1. En caso de interrupción del trabajo, colgar la boquilla para suelos en el soporte de apoyo.

Figura O

Con el deslizador para alfombras se refrescan las alfombras.

CUIDADO

Deterioros en el deslizador para alfombras y en la alfombra

La suciedad del deslizador para alfombras, así como el calor y la humedad pueden causar desperfectos en la alfombra.

Antes de la aplicación, compruebe la resistencia al calor y las consecuencias del vapor de forma discreta en una parte de la alfombra con un volumen de vapor.

Tenga en cuenta las indicaciones de limpieza del fabricante de la alfombra.

Antes de aplicar el deslizador para alfombras, asegúrese de que la alfombra se ha aspirado y de que las manchas se han quitado.

Antes de la aplicación y después de las pausas de configuración por evaporación en un desagüe (sin aspirador para suelos / con accesorios), retire la posible agua acumulada (condensado) en el equipo.

Utilice el deslizador para alfombras únicamente con paño para suelos en la boquilla para suelos.

Realice la limpieza a vapor utilizando el deslizador para alfombras con una etapa de vapor suave.

No dirija el vapor de forma continua hacia el mismo lugar (máximo durante 5 segundos) para evitar una humedad elevada, así como el riesgo de causar daños por la temperatura.

No utilice el deslizador para alfombras sobre alfombras de pelo largo.

Fijar el deslizador para alfombras a la boquilla para

suelos

1. Fijar el paño para suelos a la boquilla para suelos, véase el capítulo Boquilla para suelos.

Figura J

1. Deslizar la boquilla para suelos con una ligera presión hasta que encaje en el deslizador para alfombras.

Figura K

1. Comenzar la limpieza de alfombras.

Retirada del deslizador para alfombras de la boquilla para suelos.

△PRECAUCIÓN

Quemaduras en el pie

El deslizador para alfombras puede calentarse al vaporizar.

No utilizar el deslizador para alfombras descalzo ni con sandalias o calzado abierto.

Utilizar el deslizador para alfombras únicamente con el calzado adecuado.

1. Presionar la brida del deslizador para alfombras hacia abajo con la punta del pie; usar zapatos bien sujetos.
2. Elevar la boquilla para suelos.

Figura J

Cuidado y mantenimiento

Descalcificación de la caldera de vapor

Nota

Ya que el equipo acumula cal, recomendamos descalcificarlo tras el número de llenados del depósito de agua especificado en la tabla (TF=llenados de depósito).

Rango de resisten-cia		°dH mmol/l TF
I débil	0-7 0-1,3 100
II medio	7-14 1,3-2,5 90
III duro	14-21 2,5-3,8 75
IV	muy duro	>21 >3,8 50

Nota

El organismo encargado de la gestión del agua o los servicios municipales proporcionan información sobre la dureza del agua del grifo.

CUIDADO

Superficies dañadas

La solución descalcificadora puede atacar las superficies delicadas.

Llenar y vaciar el equipo con cuidado.

1. Para desconectar el equipo, ver el capítulo Desconexión del equipo.
2. Dejar enfriar el equipo.
3. Vaciar el depósito de agua.
4. Extraer el accesorio del compartimento para accesorios.
5. Abrir el cierre de mantenimiento. Para ello, colocar el extremo abierto del tubo de prolongación sobre el cierre de mantenimiento, inclavarlo en la guía y desenroscar.

Figura R

1. Vaciar toda el agua de la caldera de vapor.

Figura S

CUIDADO

Daños en el equipo por el descalcificado

Un descalcificador no adecuado o una dosis errónea puede provocar daños en el equipo.

Utilizar exclusivamente el descalcificador de KARCHER.

Utilice una dosis de descalcificador para 0,5 l de agua.

1. Aplicar la solución descalcificadora según se indica en las instrucciones.
2. Llenar la caldera de vapor con la solución descalcificadora. No cerrar la caldera de vapor.
3. Dejar que la solución descalcificadora haga efecto durante unas 8 horas.
4. Vaciar completamente la solución descalcificadora de la caldera de vapor.
5. Repetir el proceso de descalcificación si es necesario.
6. Enjuagar la caldera de vapor 2 o 3 veces con agua fría para retirar todos los restos de solución descalcificadora.
7. Vaciar toda el agua de la caldera de vapor. Figura R
8. Secar la sujeción del cable de conexión de red.
9. Atornillar el cierre de mantenimiento con un tubo de prolongación.

Mantenimiento de los accesorios

(Accesorios: según el alcance del suministro)

Nota

Los paños de microfibras no son aptos para la secadora.

Nota

Para limpiar los paños, prestar atención a las indicaciones de lavado. Para que los paños conserven la calidad de absorción de la suciedad, no emplear suavizante.

1. Lavar los paños para suelos y las cubiertas a 60°C como máximo en la lavadora.

Ayuda en caso de fallos

A continuación, las causas de los fallos son simples y pueden solucionarse con ayuda del siguiente resumen. En caso de duda o fallos no mencionados aquí, póngase en contacto con el servicio de posventa.

△ADVERTENCIA

Riesgo de choques eléctricos y de combustión

Si el dispositivo está conectado a la corriente eléctrica o si todavía no se ha enfriado, es peligroso tratar de resolver averías.

Deje enfriar el equipo.

Volumen de vapor reducido

La caldera de vapor tiene cal.

• Descalcificar la caldera de vapor.

El indicador LED parpadea rápidamente en rojo y suena una señal acústica

No hay agua en el depósito de agua.

• Llenar el depósito de agua.

No se puede presionar la palanca de vapor.

La palanca de vapor está asegurada con el seguro para niños.

• Mover hacia delante el seguro para niños. La palanca de vapor está desbloqueada.

Tiempo de calentamiento prolongado.

La caldera de vapor tiene cal.

• Descalcificar la caldera de vapor.

Descarga de agua elevada.

La caldera tiene cal. - Descalcificar la caldera de vapor.

Datos técnicos.

	SC 4 Deluxe EasyFix	SC 4 Deluxe EasyFix Premium
Conexión electrica
Tensión V 220 -	220 -
	240	240

Fase ~1 1

Frecuencia Hz 50 50

Tipo de protección IPX4 IPX4
Clase de protección	I
	I

Datos sobre la potencia del equipo.

Potencia calorifica

W 2200 2200

Presión maximala de service

MPa

0,4

0,4

Tiempo de calentimiento

Minu- 3 tos

3

Vaporización continua	g/min.	60 60
Impulso de vapor máximo	g/min.	150	150

Volumen de llenado.

Depósito de agua	I	1,3	1,3
Caldera de vapor	I	0,5	0,5

Peso y dimensiones.

Peso (sin accesorios)	kg	6,8	6,8
Longitud	mm	400	400
Anchura	mm	270	270
Altura	mm	300	300

Reservado el derecho a realizar modificaciones.

Índices

(segundo tipo de aparelho)

Termóstato de seguridad

La palanca de vapor está bloqueada.

Quitar el depósito de agua para llenarlo

Llenar el depósito de agua directamente en el aparato

1. Después de unas 3 horas, la luz LED se enciende y permanece en verde. El aparato está operativo. Figura E
2. Pulsar la palanca de vapor.

Figura F

Escapa vapor.

Reabastecer con agua

El aparato está operativo.

Apagar el aparato

1. Empujar el seguro infantil. La palanca de vapor está bloqueada.
2. Retirar el enchufe de red de la toma.
3. Vaciar el depósito de agua.

Lavar la caldera.

1. Desplazar la boquilla de chorro puntual en la pistola de vapor.

Figura F

Cepillo circular (pequeño)

1. Desplazar la boquilla manual en la pistola de vapor de acuerdo con la boquilla de chorro puntual.

Figura F

Estacionar la boquilla para suelos.

1. Iniciar la limpieza de alfombras.

Dispositivo de seguridad 108

Accesorios y piezas de repuesto

Montaje de los accesorios

El accesorio está conectado.

Separación de los accesorios

Apvalus sepetys (mazas)

4

1

1

4

Registre su producto y aproveche de muchas ventajas.

Resene su producto y diganos su opinión.
