ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DEH CRAWL SPACE 70 MSW

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί για τη διευκόλυνσή σας χρησιμοποιώντας αυτόματη μετάφραση. Έχουν γίνει εύλογες προσπάθειες για την παροχή ακριβούς μετάφρασης. Ωστόσο, καμία αυτοματοποιημένη μετάφραση δεν είναι τέλεια ούτε προορίζεται να αντικαταστήσει τους ανθρώπινους μεταφραστές. Το επίσημο εγχειρίδιο χρήστη είναι η αγγλική έκδοση. Τυχόν ασυμφωνίες ή διαφορές που δημιουργούνται στη μετάφραση δεν είναι δεσμευτικές και δεν έχουν νομική ισχύ για σκοπούς συμμόρφωσης ή επιβολής. Εάν προκύψουν ερωτήσεις σχετικά με την ακρίβεια των πληροφοριών που περιέχονται στο Εγχειρίδιο χρήσης, ανατρέξτε στην αγγλική έκδοση αυτών των περιεχομένων που είναι η επίσημη έκδοση.

Τεχνικά στοιχεία

Περιγραφή παραμέτρων Τιμή παραμέτρου
Όνομα προϊόντος	Αφυγραντήρας αέρα
Μοντέλο	MSW-DEH CRAWL SPACE 70	MSW-DEH CRAWL SPACE 90	MSW-DEH CRAWL SPACE 120
Ονομαστική τάση [V~] / συχνότητα [Hz]	230/50
Ονομαστική ισχύς [W]	280 (30°C, 80% RH)	620 (30°C, 80% RH)	820 (30°C, 80% RH)
Ονομαστική χωρητικότητα [L/ημέρα]	45 (30°C, 80% RH)26 (27°C, 60% RH)	72 (30°C, 80% RH)43 (27°C, 60% RH)	90 (30°C, 80% RH)55 (27°C, 60% RH)
Ονομαστικό ρεύμα εισόδου [A]	1,7 (30°C, 80% RH)	2,7 (30°C, 80% RH)	3,7 (30°C, 80% RH)
Μέγιστο ονομαστικό ρεύμα εισόδου [A]	2,5 (38°C, 80% RH)	3,7 (38°C, 80% RH)	5,4 (38°C, 80% RH)
Επίπεδο ηχητικής πίεσης [dB(A)]	≤55	≤55	≤55
Μέγιστη φόρτιση ψυκτικού μέσου	R290/150 g	R290/270	R290/330
Μέγιστη πίεση εργασίας αναρρόφησης / πλευρικής εξάτμισης [MPa]	2.8 / 0.8	2.8 / 0.8	2.8 / 0.8
Μέγιστη επιτρεπόμενη πίεση εναλλάκτη θερμότητας [MPa]	2,8 2,8 2,8
Διαστάσεις [πλάτος x βάθος x ύψος; mm]	330 x 605 x 380	360 x 560 x 410	380 x 600 x 500
Βάρος [kg]	23,5	28,5	33

Απαιτήσεις εγκατάστασης

Η περιοχή όπου βρίσκεται ο αφυγραντήρας θα πρέπει να σφραγίζεται με φράγμα υδρατμών.

Εάν η μονάδα είναι εγκατεστημένη σε χώρο ανίχνευσης, όλοι οι αεραγωγοί πρέπει να σφραγίζονται. Για την καλύτερη διάχυση αέρα, εγκαταστήστε τη μονάδα έτσι ώστε ένα πλαϊνό πλαίσιο να βλέπει στον τοίχο.

Για σωστό αερισμό, ούτε η είσοδος ούτε η εκκένωση πρέπει να τοποθετούνται σε τοίχο. Η είσοδος χρειάζεται ένα ελάχιστο διάκενο 12" (\~31 cm) και η εκκένωση απαιτεί ελάχιστη απόσταση 36" (\~92 cm).

Οι αφυγραντήρες προορίζονται για λειτουργία μόνο όταν η μονάδα είναι όρθια και στο ίδιο επίπεδο με τα πόδια στο έδαφος.

Εγκατάσταση

1. Τοποθετήστε τον αφυγραντήρα σας σε μια επίπεδη επιφάνεια.

- Αποφύγετε να το τοποθετήσετε σε φράγμα ατμών. Μην χρησιμοποιείτε τίποτα για να το στηρίξετε στη βάση. Τοποθετήστε το στο πάτωμα. Εάν η συσκευή σας ήταν τοποθετημένη σε οποιαδήποτε άλλη θέση εκτός από την όρθια θέση, τοποθετήστε την σε όρθια θέση και αφήστε την δύο ώρες πριν την ενεργοποιήσετε.

1. Τακτοποιήστε τη γραμμή αποχέτευσης

2. Περάστε τον εύκαμπτο σωλήνα αποστράγγισης σε κατάλληλη εξωτερική αποχέτευση.
   • Δεν πρέπει να υπάρχουν βρόχοι ή βυθίσεις στον εύκαμπτο σωλήνα αποστράγγισης.

3. Σφραγίστε το σημείο όπου βρίσκεται ο αφυγραντήρας χρησιμοποιώντας φράγμα ατμών.
4. Κλείστε όλα τα ανοίγματα εάν η μονάδα είναι εγκατεστημένη σε χώρο ανίχνευσης.

- Αποφύγετε να τοποθετείτε την είσοδο και την έξοδο σε τοίχο. Αυτό εξασφαλίζει σωστό αερισμό. Πρέπει να δώσετε 12" (\~31 cm) ελεύθερο χώρο με την είσοδο και 36" (\~92 cm) για την εκκένωση.

- Τοποθετήστε το πλαϊνό πάνελ στραμμένο προς τον τοίχο, έτσι ώστε ο αφυγραντήρας να παρέχει την καλύτερη διάχυση.

- Ο αφυγραντήρας σας έχει σχεδιαστεί για να τοποθετείται στο έδαφος στο ίδιο επίπεδο με τα πόδια. Τοποθετήστε το όρθιο.

- Η συντήρηση πρέπει να γίνεται με απενεργοποιημένο ή αποσυνδεδεμένο το ρεύμα.

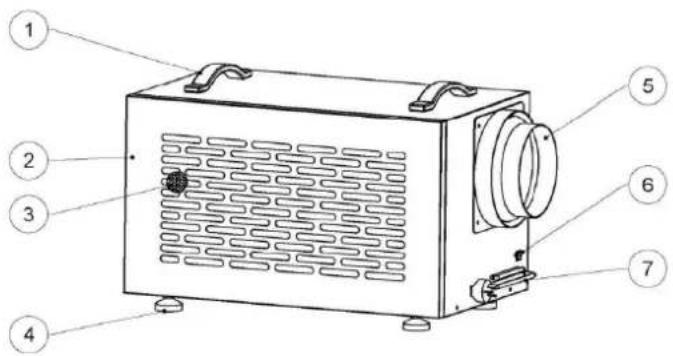

MSW-DEH CRAWL SPACE 70

1 - Λαβές
2 - Είσοδος αέρα
3 - Οθόνη φίλτρου
4 - Πόδια
5 – Έξοδος αέρα
6 – Υποδοχή καλωδίου ελεγκτή
7 - Καλώδιο τροφοδοσίας

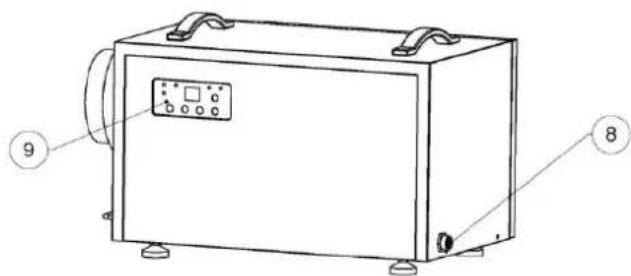

8 - Αποχέτευση
9 - Οθόνη / οθόνη

1 - Λαβές
2 – Είσοδος αέρα
3 - Οθόνη φίλτρου
4 – Πόρπη πόρτας
5 – Πόδια
6 – Έξοδος αέρα
7 – Καλώδιο ρεύματος
8 – Υποδοχή καλωδίου ελεγκτή
9 - Οθόνη / οθόνη
10 – Αποχέτευση

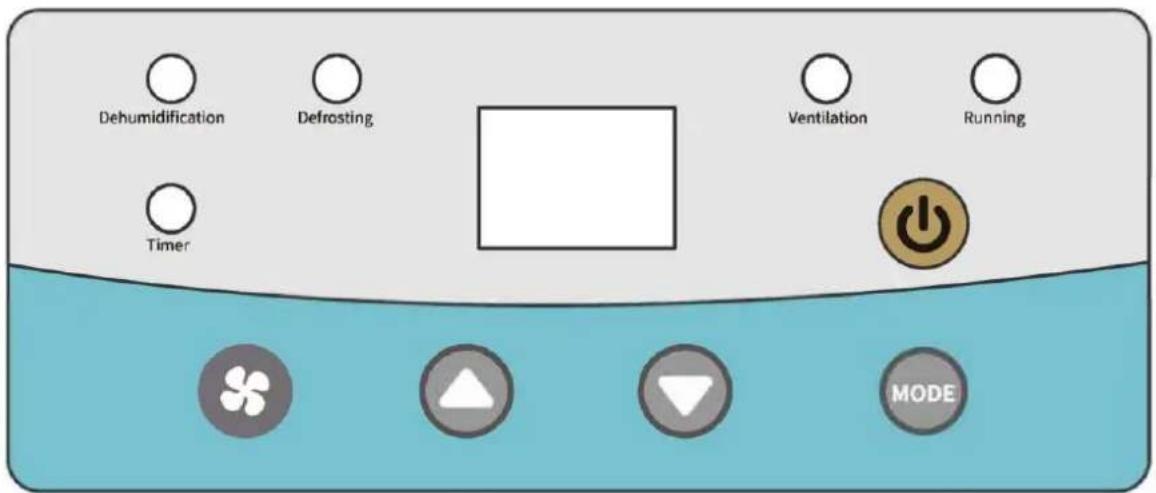

Πλήκτρα και σύμβολα εμφάνισης

Dehumidification Defrosting Ventilation Running Timer MODE

Λειτουργίες κλειδιών:

Χρησιμοποιήστε αυτό το κουμπί για να ενεργοποιήσετε και να απενεργοποιήσετε τον αφυγραντήρα.

Λάβετε υπόψη ότι υπάρχει 1 λεπτό καθυστέρηση του ανεμιστήρα.

Χρησιμοποιήστε τα βέλη πάνω και κάτω για να ρυθμίσετε το επιθυμητό σημείο ρύθμισης υγρασίας στην οθόνη ενδείξεων ή τον χρόνο τερματισμού του χρονισμού.

Όταν ρυθμιστεί το επιθυμητό σημείο ρύθμισης υγρασίας, το σημείο ρύθμισης μπορεί να είναι οποιοσδήποτε αριθμός μεταξύ 10%-99%.

Όταν ρυθμίζεται ο χρόνος απενεργοποίησης χρονισμού, το σημείο ρύθμισης μπορεί να είναι 00-23.

Κάθε σύντομο πάτημα του κουμπιού ρύθμισης: Ρύθμιση τιμής υγρασίας, ρύθμιση λειτουργίας αφύγρανσης/αερισμού, ρύθμιση χρόνου ενεργοποίησης/απενεργοποίησης και έξοδος.

Περιγραφή Λειτουργίας:

Ρυθμίστε την ταχύτητα ανέμου: πατήστε σύντομα το κουμπί ταχύτητας ανέμου για προσαρμογή. Προσαρμόστε τη ρυθμισμένη τιμή υγρασίας: πατήστε σύντομα το κουμπί λειτουργίας, η θέση της ρυθμισμένης τιμής υγρασίας θα αναβοσβήσει, πατήστε τα πλήκτρα πάνω και κάτω για προσαρμογή. Ρύθμιση λειτουργίας αερισμού/αφύγρανσης: Πατήστε σύντομα το πλήκτρο Μ δύο φορές, πατήστε τα πλήκτρα πάνω και κάτω για εναλλαγή των λειτουργιών.

Ρυθμίστε τον χρόνο αλλαγής καθυστέρησης: πατήστε σύντομα το κουμπί λειτουργίας 3 φορές για να εισέλθετε στη ρύθμιση καθυστερημένης ενεργοποίησης (ενεργοποίηση οθόνης), πατήστε τα πλήκτρα πάνω και κάτω για προσαρμογή, πατήστε σύντομα το πλήκτρο λειτουργίας 4 φορές για να εισέλθετε στην καθυστερημένη απενεργοποίηση ρύθμιση ώρας (απενεργοποίηση οθόνης), πατήστε τα πλήκτρα Πάνω και κάτω για προσαρμογή.

Οδηγίες τηλεχειριστηρίου (προαιρετικό)

Οι αφυγραντήρες μπορούν να ελεγχθούν χρησιμοποιώντας προαιρετικά αξεσουάρ τηλεχειρισμού:

Επιλογή 1. Επιτοίχιο χειριστήριο που συνδέει καλώδιο 25'CAT 5.

Επιλογή 2. Τηλεχειριστήριο.

Εάν ο αφυγραντήρας σας είναι εγκατεστημένος στο χώρο ανίχνευσης, ο επιτοίχιος ελεγκτής θα μπορούσε να τοποθετηθεί στο χώρο διαβίωσης ή στο γκαράζ σας. Αυτό σας παρέχει έναν εύκολο τρόπο παρακολούθησης του αφυγραντήρα. Έτσι, ως τηλεχειριστήριο, μπορείτε να χειριστείτε τη συσκευή σε απόσταση.

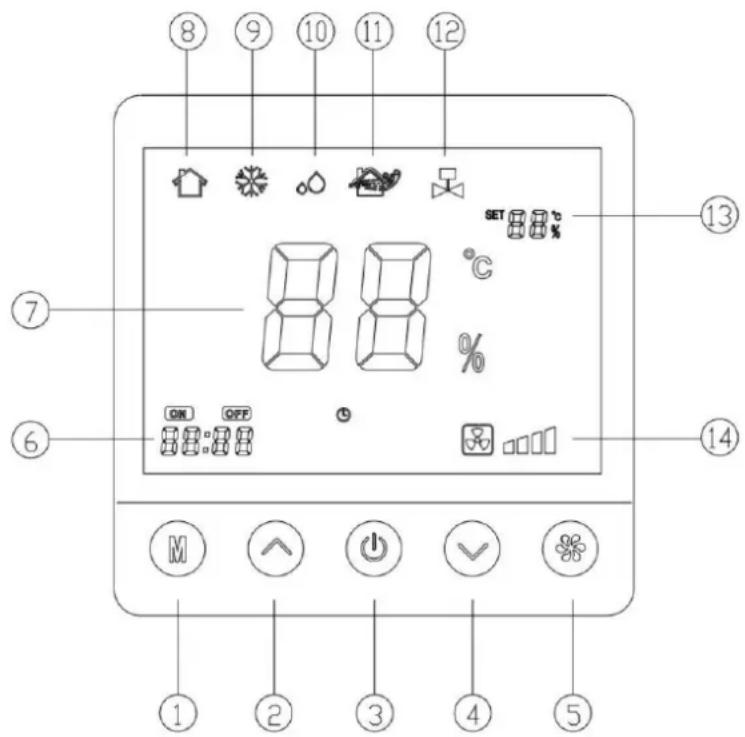

Προβολή ελεγκτή τοίχου

1 – Πλήκτρο Μ (Κλειδί λειτουργίας)
2 – Πλήκτρο επάνω
3 – Πλήκτρο λειτουργίας
4 – Πλήκτρο κάτω
5 – Πλήκτρο ταχύτητας ανέμου
6 – Περιοχή εμφάνισης
διακόπτη καθυστέρησης
7 – Περιοχή εμφάνισης
υγρασίας περιβάλλοντος
8 – Εικονίδιο εκκίνησης
9 – Εικονίδιο απόψυξης
10 – Εικονίδιο αφύγρανσης
11 – Εικονίδιο εξαερισμού
12 – Αντλία νερού στο εικονίδιο
13 – Ρυθμίστε την περιοχή
εμφάνισης υγρασίας
14 – Περιοχή ένδειξης
ταχύτητας ανεμιστήρα

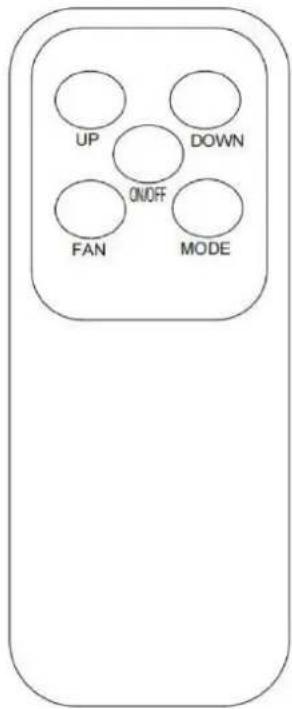

UP DOWN ON/OFF FAN MODE

Το τηλεχειριστήριο λειτουργεί με τον ίδιο τρόπο όπως οι ελεγκτές της συσκευής και οι ελεγκτές που είναι τοποθετημένοι στον τοίχο.

Λειτουργία αυτόματης απόψυξης

Σε χαμηλές θερμοκρασίες η συσκευή θα αρχίσει να ξεπαγώνει αυτόματα. Κατά τη διάρκεια αυτής της περιόδου, ο ανεμιστήρας ψύξης λειτουργεί σωστά, αλλά ο εισαγόμενος συμπιεστής απενεργοποιείται μόνος του. Η ενδεικτική λυχνία Απόψυξης θα ανάψει με κόκκινο χρώμα.

Συντήρηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πάντα να αποσυνδέετε τη μονάδα από την πρίζα πριν κάνετε οποιαδήποτε συντήρηση.

Καθαρισμός του σώματος του μηχανήματος

- Χρησιμοποιήστε ένα μαλακό, υγρό πανί για να καθαρίσετε το εξωτερικό της μονάδας. Μη χρησιμοποιείτε σαπούνι ή διαλύτες.

MSW-DEH CRAWL SPACE 70

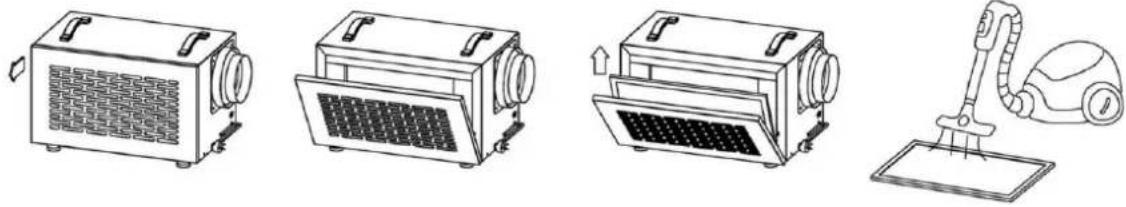

Αντικατάσταση φίλτρου

1. Αποσυνδέστε τη μονάδα.
2. Η πλάκα εισόδου αέρα συγκρατείται από έναν μαγνήτη, ανοίξτε την πλάκα εισόδου αέρα όπως φαίνεται στην εικόνα και αφαιρέστε το φίλτρο.
3. Σκουπίστε με ηλεκτρική σκούπα ή αντικαταστήστε το φίλτρο. Οι ανάγκες φίλτρου αλλάζουν κάθε 1500 ώρες χρήσης.

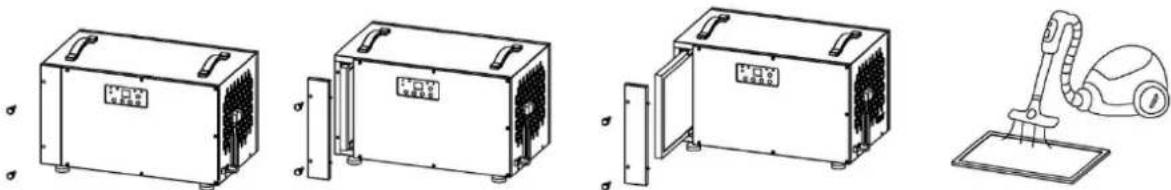

MSW-DEH CRAWL SPACE 90 MSW-DEH CRAWL SPACE 120

Αντικατάσταση φίλτρου

1. Αποσυνδέστε τη μονάδα.
2. Ξεβιδώστε τις δύο χειροκίνητες κλειδαριές αριστερόστροφα.
3. Αφαιρέστε το κάλυμμα του φίλτρου.
4. Τραβήξτε έξω το φίλτρο.
5. Σκουπίστε με ηλεκτρική σκούπα ή αντικαταστήστε το φίλτρο.

Οι ανάγκες φίλτρου αλλάζουν κάθε 1500 ώρες χρήσης.

Σημαντικές οδηγίες

• Ο συμπιεστής ανάβει μόνος του τρία λεπτά μετά την ενεργοποίηση του αφυγραντήρα.
• Όταν η συσκευή ξεπαγώνει, ο ανεμιστήρας ψύξης λειτουργεί σωστά αλλά ο εισαγόμενος συμπιεστής απενεργοποιείται μόνος του.
  • Οι ανάγκες φίλτρου αλλάζουν κάθε 1500 ώρες χρήσης.
• Αφήστε μια ασφαλή απόσταση μεταξύ τοίχου και εισόδου και εξόδου αέρα.
• Αποσυνδέστε τη συσκευή και συνδέστε το βύσμα τροφοδοσίας στο προϊόν εάν δεν χρησιμοποιείται για μεγαλύτερο χρονικό διάστημα.
• Μην γέρνετε τη συσκευή περισσότερο από 45°, όύτε όταν κινείστε όύτε όταν λειτουργείτε.
• Εάν ο αφυγραντήρας γέρνει κατά λάθος, μην τον χρησιμοποιείτε για περίοδο 12 ωρών.

Μηνύματα Σφάλματος

Εάν παρουσιαστεί σφάλμα, στην οθόνη θα εμφανιστεί ο αντίστοιχος κωδικός:

ΣΦΑΛΜΑ	ΛΟΓΟΣ	ΔΙΑΛΥΜΑ
Ε1	Σφάλμα αισθητήρα πηνίου	Αντικαταστήστε τον αισθητήρα πηνίου
Ε2	Σφάλμα αισθητήρα υγρασίας	Αντικαταστήστε τον αισθητήρα υγρασίας
E3	Αισθητήρας θερμοκρασίας-Σφάλμα	Ανταλλάξτε τον αισθητήρα θερμοκρασίας

Αντιμετώπιση προβλημάτων

Πρόβλημα	Περιγραφή	Διάλυμα
Ο αφυγραντήρας δεν λειτουργεί.	1. Η συσκευή δεν έχει ρεύμα.2. Η πρίζα δεν έχει συνδεθεί σωστά.3. Η οθόνη εμφανίζει τον κωδικό σφάλματος Ε4.	1. Ανοίξτε το τροφοδοτικό.2. Συνδέστε σωστά το βύσμα ρεύματος.3. Αδειάστε το δοχείο συλλογής νερού.
Κακή απόδοση αφύγρανσης	1. Η είσοδος ή η έξοδος αέρα καλύπτεται.2. Το δωμάτιο δεν είναι κλειστό.Χαμηλή υγρασία και θερμοκρασία.	1. Αποκαλύψτε την είσοδο και την έξοδο αέρα.2. Κλείστε όλες τις πόρτες και τα παράθυρα.3. Όσο χαμηλότερη είναι η θερμοκρασία δωματίου τόσο χειρότερη είναι η απόδοση αφύγρανσης.
Υψηλό επίπεδο θορύβου	1. Η συσκευή δεν τοποθετήθηκε σε ομοιόμορφο έδαφος.2. Η είσοδος ή η έξοδος αέρα καλύπτεται	1. Τοποθετήστε τη συσκευή σε ομοιόμορφο έδαφος.2. Αποκαλύψτε την είσοδο και την έξοδο αέρα.
