NAVODILA ZA UPORABO DEH CRAWL SPACE 70 MSW

Pogled na daljinsko upravljanje

UP DOWN ON/OFF FAN MODE

Daljinski upravljač radi na isti način kao kontroleri na uređaju i zidni upravljač.

Funkcija automatskog odmrzavanja

Ta uporabniški priročnik je bil za vaše udobje preveden s strojnim prevajanjem. Vloženi so bili razumni napori, da se zagotovi točen prevod; vendar noben avtomatiziran prevod ni popoln niti ni namenjen nadomestitvi človeških prevajalcev. Uradni uporabniški priročnik je angleška različica. Kakršna koli neskladja ali razlike, ustvarjene v prevodu, niso zavezujoče in nimajo pravnega učinka za namene skladnosti ali uveljavljanja. Če se pojavijo kakršna koli vprašanja v zvezi s točnostjo informacij v uporabniškem priročniku, si oglejte angleško različico te vsebine, ki je uradna različica.

Tehnični podatki

Opis parametra Vrednost parametra
Ime izdelka	Razvlaževalec zraka
Model	MSW-DEH CRAWL SPACE 70	MSW-DEH CRAWL SPACE 90	MSW-DEH CRAWL SPACE 120
Nazivna napetost [V~] / frekvenca [Hz]	230/50
Nazivna moč [W]	280 (30 °C, 80 % RH)	620 (30 °C, 80 % RH)	820 (30 °C, 80 % RH)
Nazivna zmogljivost [I/dan]	45 (30 °C, 80 % RH)26 (27 °C, 60 % relativna vlažnost)	72 (30 °C, 80 % RH)43 (27 °C, 60 % relativna vlažnost)	90 (30 °C, 80 % RH)55 (27 °C, 60 % relativna vlažnost)
Nazivni vhodni tok [A]	1,7 (30 °C, 80 % RH)	2,7 (30 °C, 80 % RH)	3,7 (30 °C, 80 % RH)
Največji nazivni vhodni tok [A]	2,5 (38 °C, 80 % RH)	3,7 (38 °C, 80 % RH)	5,4 (38 °C, 80 % RH)
Raven zvočnega tlaka [dB(A)]	≤55	≤55	≤55
Maksimalno polnjenje hladilnega sredstva	R290/150 g	R290/270	R290/330
Največji delovni tlak na sesalni/izpušni strani [MPa]	2.8 / 0.8	2.8 / 0.8	2.8 / 0.8
Najvišji dovoljeni tlak toplotnega izmenjevalnika [MPa]	2,8 2,8 2,8
Mere [širina x globina x višina; mm]	330 x 605 x 380	360 x 560 x 410	380 x 600 x 500
Teža [kg]	23,5	28,5	33

Zahteve za namestitev

Prostor, kjer je nameščen razvlaževalec, je treba zapreti s parno zaporo.

Če je enota nameščena v prostoru za plazenje, morajo biti vsi zračniki zatesnjeni.

Za najboljšo difuzijo zraka namestite enoto tako, da bo stranska plošča obrnjena proti steni.

Za pravilno prezračevanje niti dovod niti izpust ne smeta biti nameščena ob steni. Dovod potrebuje najmanj 12" (\~31 cm) prostora, izpust pa najmanj 36" (\~92 cm) prostora.

Razvlaževalniki so namenjeni samo delovanju, ko je enota pokončna in poravnana z nogami na tleh.

Namestitev

- Izogibajte se postavljanju na parno zaporo. Ne uporabljajte ničesar za podporo na dnu. Postavite ga na tla. Če je bila vaša naprava v katerem koli drugem položaju, razen v pokončnem položaju, jo postavite pokonci in počakajte dve uri, preden jo vklopite.

1. Uredite drenažno linijo

2. Odtočno cev napeljite do primernega zunanjega odtoka.

3. Na odtočni cevi ne sme biti nobenih zank ali vdolbin.

4. Zatesnitev mesta, kjer je nameščen razvlaževalec, s parno zaporo.

5. Zaprite vse odprtine, če je enota nameščena v prostoru za plazenje.

6. Izogibajte se postavljanju dovoda in odvoda ob steno. To zagotavlja ustrezno prezračevanje. Zagotoviti morate 12" (\~31 cm) prostora z dovodom in 36" (\~92 cm) prostora za izpust.
7. Stransko ploščo postavite tako, da je obrnjena proti steni, tako da bo razvlaževalec zagotavljal najboljšo difuzijo.
8. Vaš razvlaževalec je zasnovan tako, da ga postavite na tla v isti višini kot noge. Postavite ga pokonci.
   • Vzdrževanje je treba izvajati z izklopljenim ali izklopljenim napajanjem.

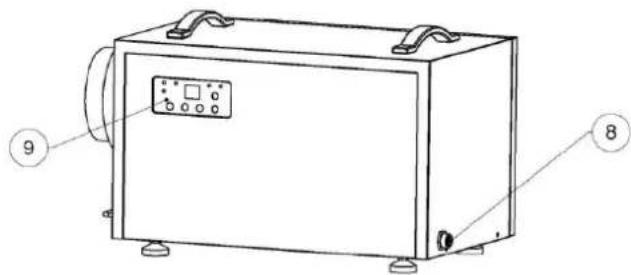

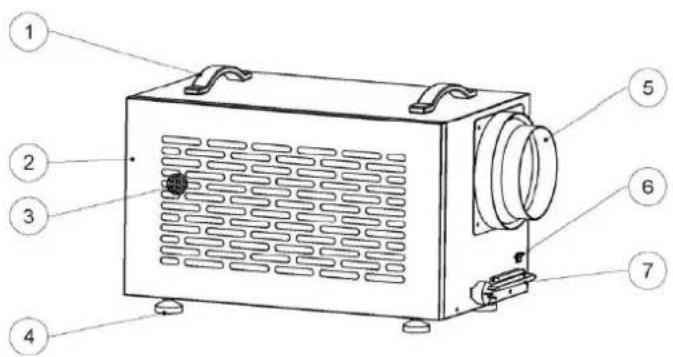

MSW-DEH CRAWL SPACE 70

1 - Ročaji
2 - Dovod zraka
3 - Zaslon filtra
4 - Stopala
5 – Izhod zraka
6 – Vtičnica kabla krmilnika
7 - Napajalni kabel
8 - Drenaža
9 – Prikaz/zaslon

Upoštevajte, da obstaja 1-minutna zakasnitev ventilatorja.

S puščicama gor in dol nastavite želeno nastavljeno točko vlažnosti na zaslonu ali čas izklopa časovnika.

Ko nastavite želeno nastavljeno točko vlažnosti, je nastavljena točka lahko poljubna številka med 10% -99%.

Ko nastavite čas izklopa, je nastavljena točka lahko 00-23.

Vsak kratek pritisk gumba za nastavitev: nastavite vrednost vlažnosti, nastavite način razvlaževanja/prezračevanja, nastavite čas vklopa/izklopa in izhod.

Opis funkcije:

Prilagodite hitrost vetra: za nastavitev na kratko pritisnite gumb za hitrost vetra.

Prilagodite nastavljeno vrednost vlažnosti: na kratko pritisnite gumb za način, položaj nastavljene vrednosti vlažnosti bo utripal, pritisnite tipki gor in dol za prilagoditev.

Nastavitev načina prezračevanja/razvlaževanja: Dvakrat na kratko pritisnite tipko M, pritisnite tipki gor in dol za preklop med načini.

Nastavite čas zakasnitve preklopa: 3-krat na kratko pritisnite gumb za način, da vstopite v nastavitev časa zakasnjenega vklopa (prižgan zaslon), pritisnite tipki gor in dol za nastavitev, 4-krat na kratko pritisnite tipko za način, da vstopite v zakasnjeni izklop nastavitev časa (zaslon izklopljen), pritisnite tipki gor in dol za nastavitev.

Navodila za daljinski upravljalnik (izbirno)

Razvlaževalnike lahko upravljate z dodatnimi daljinskimi pripomočki:

Možnost 1. Stenski krmilnik, ki povezuje kabel 25'CAT 5.

Možnost 2. Daljinski upravljalnik.

Če je vaš razvlaževalec nameščen v vašem prostoru, lahko stenski krmilnik namestite v vašem bivalnem prostoru ali garaži. To vam omogoča preprost način spremljanja razvlaževalnika. Kot daljinski upravljalnik lahko napravo upravljate na daljavo.

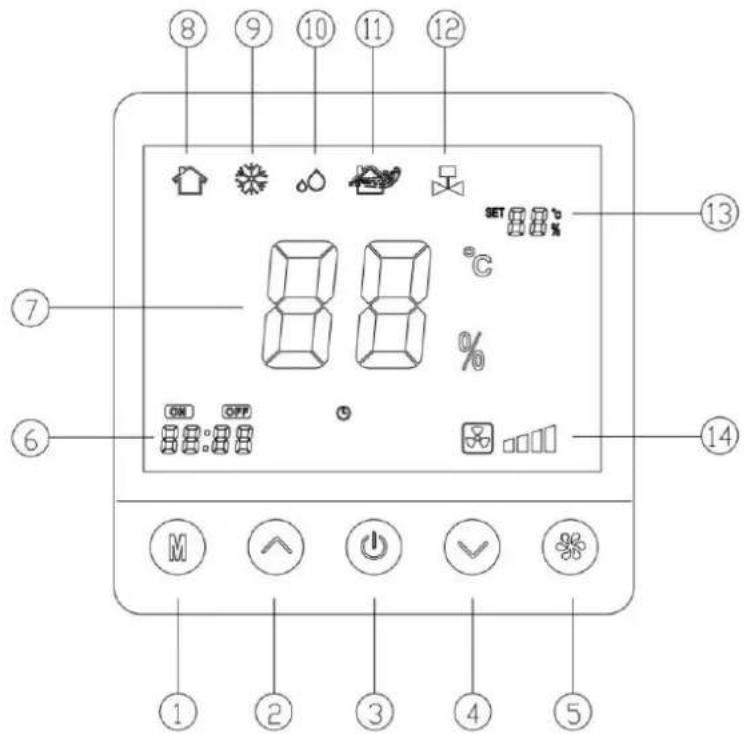

Pogled stenskega krmilnika

5 – Tipka za hitrost vetra

6 – Območje prikaza stikala za zakasnitev

7 – Območje prikaza vlažnosti okolja

8 - ikona zagona

9 – ikona za odtaljevanje

10 – Ikona razvlaževanja

11 – ikona prezračevanja

12 – Vodna črpalka na ikoni

13 – Nastavite območje prikaza vlažnosti

14 – Območje prikaza hitrosti ventilatorja

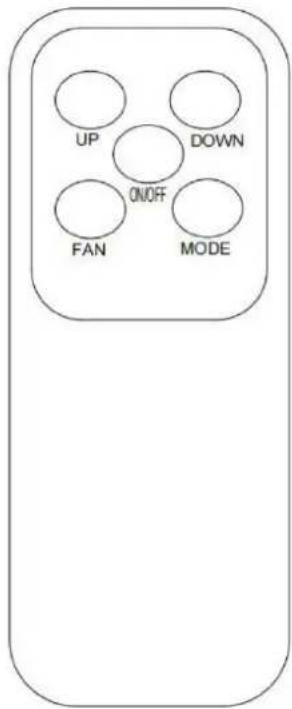

Pogled na daljinsko upravljanje

UP DOWN ON/OFF FAN MODE

Daljinski upravljalnik deluje na enak način kot krmilniki v napravi in stenski krmilnik.

Funkcija samodejnega odmrzovanja

Pri nizkih temperaturah bo naprava samodejno začela odtaljevati. V tem času hladilni ventilator deluje pravilno, vendar se vstavljeni kompresor sam izklopi. Indikatorska lučka za odtaljevanje bo zasvetila rdeče.

Vzdrževanje

OPOZORILO: Pred kakršnim koli vzdrževanjem enoto vedno izključite iz električnega omrežja. Čiščenje ohišja stroja

- Zunanjost enote očistite z mehko, vlažno krpo. Ne uporabljajte mila ali topil.

MSW-DEH CRAWL SPACE 70

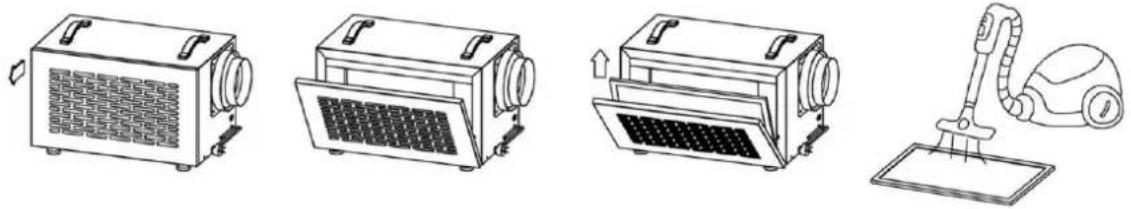

Zamenjava filtra

1. Odklopite enoto.
2. Ploščo za dovod zraka drži magnet, odprite ploščo za dovod zraka, kot je prikazano na sliki, in odstranite filter.
3. Posesajte ali zamenjajte filter.

• Kompresor se sam vklopi tri minute po vklopu razvlaževalnika.
• Ko se naprava odmrzne, hladilni ventilator deluje pravilno, vendar se vstavljeni kompresor sam izklopi.
  • Filter je treba zamenjati vsakih 1500 ur uporabe.
• Pustite varno razdaljo med steno ter vstopnimi in izstopnimi odprtinami za zrak.
• Če naprave dlje časa ne boste uporabljali, izključite napravo in priključite omrežni vtič na izdelek.
• Naprave ne nagibajte za več kot 45°, niti med premikanjem niti med delovanjem.
• Če je bil razvlaževalec pomotoma nagnjen, ga ne uporabljajte 12 ur.

Sporočila o napakah

Če pride do napake, se na zaslonu prikaže ustrezna koda:

NAPAKA	RAZLOG	REŠITEV
E1	Napaka senzorja tuljave	Zamenjajte senzor tuljave
E2	Napaka senzorja vlage	Zamenjajte senzor vlage
E3	Temperaturni senzor - napaka	Zamenjajte temperaturni senzor

Odpravljanje težav

Problem	Opis	rešitev
Razvlaževalec ne deluje.	1. Naprava nima napajanja.2. Omrežni vtič ni pravilno priključen.3. Zaslon prikazuje kodo napake E4.	1. Vklopite napajanje.2. Pravilno priključite omrežni vtič.3. Izpraznite posodo za zbiranje vode.
Slaba učinkovitost razvlaževanja	1. Vhod ali izhod zraka je pokrit.2. Soba ni zaprta. Nizka vlaga in temperatura.	1. Odkrijte vstopno in izstopno odprtino za zrak.2. Zaprite vsa vrata in okna.3. Nižja kot je sobna temperatura, slabša je učinkovitost razvlaževanja.
Visoka raven hrupa	1. Naprava ni bila postavljena na ravno podlago.2. Vhod ali izhod zraka je pokrit	1. Napravo postavite na ravno podlago.2. Odkrijte vstopno in izstopno odprtino za zrak.
