MANUALE UTENTE DEH CRAWL SPACE 70 MSW

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

Descrizione del parametro Valore del parametro
Nome del prodotto	Deumidificatore d'aria
Modello	MSW-DEH CRAWL SPACE 70	MSW-DEH CRAWL SPACE 90	MSW-DEH CRAWL SPACE 120
Tensione nominale [V~] / frequenza [Hz]	230/50
Potenza nominale [W]	280 (30°C, 80%UR)	620 (30°C, 80%UR)	820 (30°C, 80%UR)
Capacità nominale [L/giorno]	45 (30°C, 80%UR)26 (27°C, 60%UR)	72 (30°C, 80%UR)43 (27°C, 60%UR)	90 (30°C, 80%UR)55 (27°C, 60%UR)
Corrente di ingresso nominale [A]	1,7 (30°C, 80%UR)	2,7 (30°C, 80%UR)	3,7 (30°C, 80%UR)
Corrente di ingresso nominale massima [A]	2,5 (38°C, 80%UR)	3,7 (38°C, 80%UR)	5,4 (38°C, 80%UR)
Livello di pressione sonora [dB(A)]	≤55	≤55	≤55
Carica massima di refrigerante	R290/150g	Prezzo: R290/270	Prezzo: R290/330
Pressione massima di lavoro lato aspirazione/scarico [MPa]	2.8 / 0.8 2.8 /	0.8 2.8 / 0.8
Pressione massima consentita dello scambiatore di calore [MPa]	2,8 2,8 2,8
Dimensioni (larghezza x profondità x altezza) [mm]	Dimensioni: 330 x 605 x 380	Dimensioni: 360 x 560 x 410	Dimensioni: 380 x 600 x 500
Peso [kg]	23,5	28,5	33

Requisiti di installazione

L'area in cui è posizionato il deumidificatore deve essere sigillata con una barriera al vapore.

Se l'unità viene installata in uno spazio angusto, tutte le prese d'aria devono essere sigillate.

Per una migliore diffusione dell'aria, installare l'unità in modo che un pannello laterale sia rivolto verso la parete.

Per una corretta ventilazione, né l'ingresso né lo scarico devono essere posizionati contro una parete. L'ingresso necessita di uno spazio libero minimo di 12" (\~31 cm) e lo scarico richiede uno spazio libero minimo di 36" (\~92 cm).

I deumidificatori sono progettati per funzionare solo quando l'unità è in posizione verticale e a livello con i piedini appoggiati al pavimento.

Installazione

1. Posizionare il deumidificatore su una superficie piana.

- Evitare di posizionarlo contro una barriera al vapore. Non utilizzare nulla per sostenerlo alla base. Posizionalo sul pavimento. Se il dispositivo è stato posizionato in una posizione

diversa da quella verticale, posizionarlo in verticale e attendere due ore prima di accenderlo.

2. Disporre la linea di drenaggio

• Far passare il tubo di scarico verso un idoneo scarico esterno.
- Il tubo di scarico non deve presentare curve o avvallamenti.
- Sigillatura del punto in cui è posizionato il deumidificatore mediante barriera al vapore.
- Sigillare tutte le aperture se l'unità è installata in uno spazio angusto.
- Evitare di posizionare l'ingresso e l'uscita contro una parete. Ciò garantisce una ventilazione adeguata. È necessario lasciare uno spazio di 12" (\~31 cm) per l'ingresso e 36" (\~92 cm) per lo scarico.
- Posizionare il pannello laterale rivolto verso la parete in modo che il deumidificatore garantisca la migliore diffusione.
- Il deumidificatore è progettato per essere posizionato sul pavimento, allo stesso livello dei piedini. Posizionarlo in posizione verticale.
- La manutenzione deve essere eseguita con l'alimentazione elettrica spenta o scollegata.

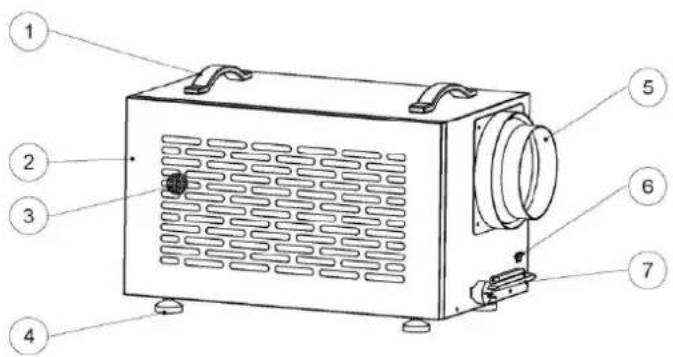

MSW-DEH CRAWL SPACE 70

1 - Maniglie
2 - Ingresso aria
3 - Schermo filtrante
4 - Piedi
5 – Uscita aria
6 – Presa per cavo controller
7 - cavo di alimentazione
8 - Drenaggio
9 – Schermo / Display

1 - Maniglie
2 – Ingresso aria
3 – Schermo filtrante
4 – Fibbia della porta
5 - Piedi
6 – Uscita aria
7 - cavo di alimentazione
8 – Presa per cavo controller
9 – Schermo / Display
10 - Drenaggio

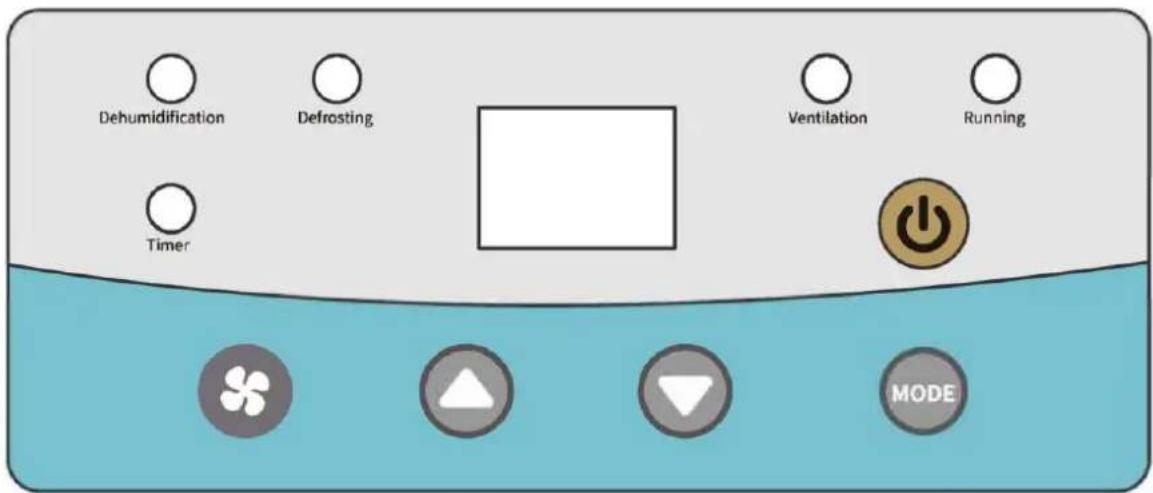

Tasti e simboli del display

Dehumidification Defrosting Ventilation Running Timer MODE

Funzioni dei tasti:

Utilizzare questo pulsante per accendere e spegnere il deumidificatore.

Si prega di notare che la ventola subisce un ritardo di 1 minuto.

Utilizzare le frecce su e giù per impostare il punto di regolazione dell'umidità desiderato sullo schermo del display o per temporizzare l'orario di spegnimento.

Una volta impostato il punto di regolazione dell'umidità desiderato, il punto di regolazione può essere qualsiasi numero compreso tra il 10% e il 99%.

Quando si imposta l'orario di spegnimento, il punto di regolazione può essere 00-23.

Ogni breve pressione del pulsante di impostazione: imposta il valore di umidità, imposta la modalità di deumidificazione/ventilazione, imposta l'orario di accensione/spegnimento e esce.

Descrizione della funzione:

Regolare la velocità del vento: premere brevemente il pulsante della velocità del vento per regolare. Regolare il valore di umidità impostato: premere brevemente il pulsante Mode, la posizione del valore di umidità impostato lampeggerà, premere i tasti Su e Giù per regolare.

Impostazione della modalità ventilazione/deumidificazione: premere brevemente due volte il tasto M, premere i tasti su e giù per cambiare modalità.

Impostare il tempo di accensione ritardata: premere brevemente il tasto modalità 3 volte per accedere all'impostazione del tempo di accensione ritardata (display acceso), premere i tasti su e giù per regolare, premere brevemente il tasto modalità 4 volte per accedere all'impostazione del tempo di spegnimento ritardato (display spento), premere i tasti su e giù per regolare.

Istruzioni per il controllo remoto (opzionale)

I deumidificatori possono essere controllati tramite accessori remoti opzionali:

Opzione 1. Controller montato a parete con collegamento tramite cavo CAT 5 da 25'.

Opzione 2. Telecomando.

Se il deumidificatore è installato nel vano intercapedine, il controller a parete può essere montato nell'ambiente abitativo o nel garage. In questo modo è possibile monitorare facilmente il deumidificatore. Grazie al telecomando è possibile azionare il dispositivo a distanza.

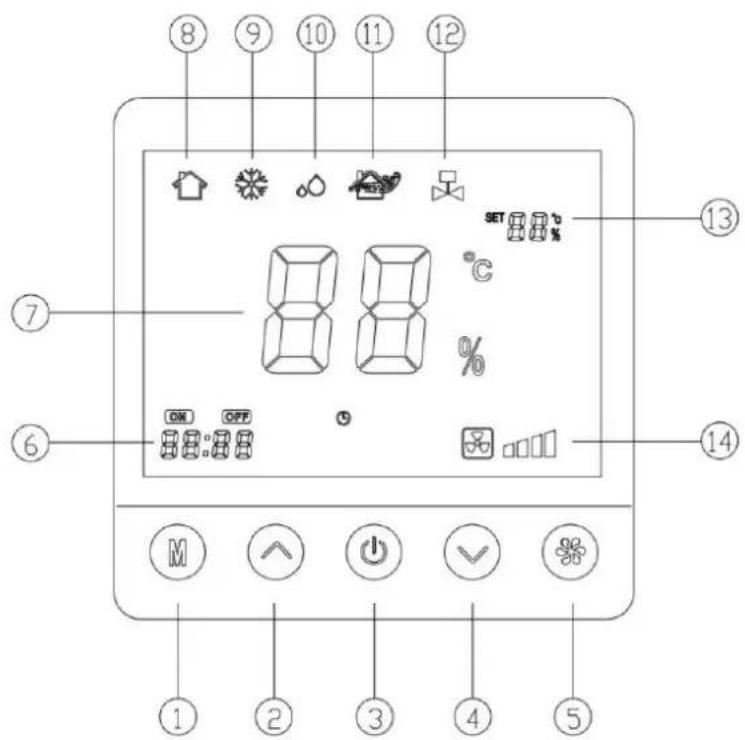

Vista del controller montato a parete

1 - Tasto M (tasto modalità)

2 - Tasto Su

3 - Tasto di accensione

4 - Tasto Giù

5 – Tasto velocità vento

6 – Area di visualizzazione dell'interruttore di ritardo

7 – Area di visualizzazione dell'umidità ambientale

8 - Icona di avvio

9 - Icona di sbrinamento

10 - Icona di deumidificazione

11 - Icona di ventilazione

12 - Icona pompa acqua accesa

13 - Imposta l'area di

visualizzazione dell'umidità

14 – Area di visualizzazione della velocità della ventola

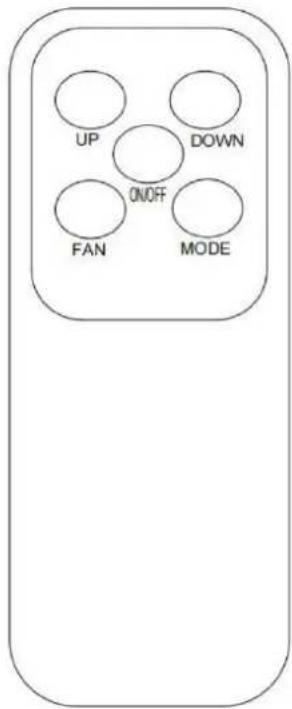

Visualizzazione del controllo remoto

UP DOWN ON/OFF FAN MODE

Il controllo remoto funziona allo stesso modo dei controller integrati nel dispositivo e dei controller montati a parete.

Funzione di sbrinamento automatico

A basse temperature l'apparecchio inizierà a sbrinarsi automaticamente. Durante questo periodo la ventola di raffreddamento funziona correttamente, ma il compressore inserito si spegne. La spia luminosa di sbrinamento si illuminerà di rosso.

MANUTENZIONE

ATTENZIONE: scollegare sempre l'unità prima di effettuare qualsiasi operazione di manutenzione. Pulizia del corpo macchina

- Utilizzare un panno morbido e umido per pulire la parte esterna dell'unità. Non utilizzare saponi o solventi.

MSW-DEH CRAWL SPACE 70

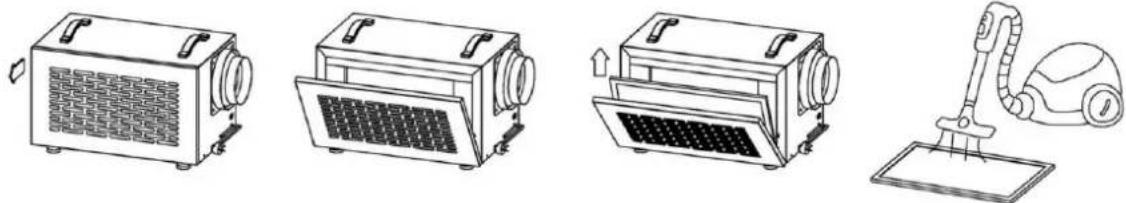

Sostituzione del filtro

1. Scollegare l'unità.
2. La piastra di ingresso dell'aria è tenuta ferma da un magnete; aprire la piastra di ingresso dell'aria come mostrato in figura ed estrarre il filtro.
3. Si prega di aspirare o sostituire il filtro.

Il filtro deve essere sostituito ogni 1500 ore di utilizzo.

MSW-DEH CRAWL SPACE 90 MSW-DEH CRAWL SPACE 120

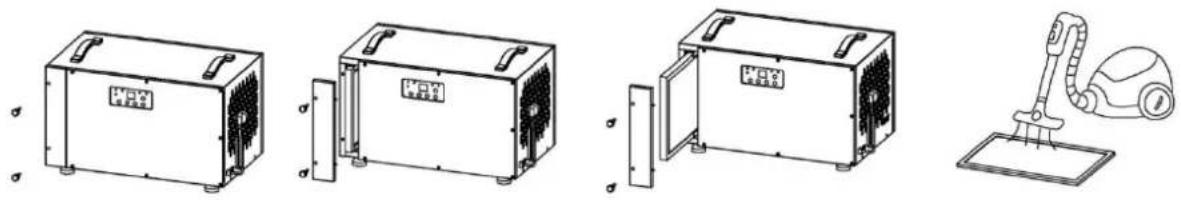

Sostituzione del filtro

1. Scollegare l'unità.
2. Svitare in senso antiorario le due chiusure a rotazione manuale.
3. Rimuovere il coperchio del filtro.
4. Estrarre il filtro.
5. Si prega di aspirare o sostituire il filtro.

Il filtro deve essere sostituito ogni 1500 ore di utilizzo.

Istruzioni importanti

• Il compressore si accende automaticamente tre minuti dopo l'accensione del deumidificatore.
• Quando l'apparecchio si sbrina, la ventola di raffreddamento funziona correttamente, ma il compressore inserito si spegne.
  • Il filtro deve essere sostituito ogni 1500 ore di utilizzo.
• Lasciare una distanza di sicurezza tra la parete e le prese d'aria in entrata e in uscita.
• Scollegare il dispositivo e ricollegare la spina di alimentazione al prodotto se non lo si utilizza per un lungo periodo.
• Non inclinare l'apparecchio più di 45°, né durante lo spostamento né durante il funzionamento.
• Se il deumidificatore è stato inclinato accidentalmente, non utilizzarlo per un periodo di 12 ore.

Messaggi di errore

Se si verifica un errore, il display mostrerà il codice corrispondente:

ERRORE	MOTIVO	SOLUZIONE
E1	Errore sensore bobina	Sostituire il sensore della bobina
E2	Errore sensore umidità	Sostituire il sensore di umidità
E3	Errore sensore temperatura	Sostituire il sensore di temperatura

Risoluzione dei problemi

Problema	Descrizione del dispositivo	Soluzione
Il deumidificatore non funziona.	1. Il dispositivo non è alimentato.2. La spina di alimentazione non è inserita correttamente.3. Il display mostra il codice di errore E4.	1. Accendere l'alimentatore.2. Collegare correttamente la spina di alimentazione.3. Svuotare il contenitore di raccolta dell'acqua.
Scarsa prestazione di deumidificazione	1. L'ingresso o l'uscita dell'aria sono coperti.2. La stanza non è chiusa. Bassa umidità e temperatura.	1. Scoprire le prese d'aria in entrata e in uscita.2. Chiudere tutte le porte e le finestre.3. Quanto più bassa è la temperatura ambiente, tantopeggiore sarà la prestazione di deumidificazione.
Livello di rumore elevato	1. Il dispositivo non è stato posizionato su una superficie piana.2. L'ingresso o l'uscita dell'aria sono coperti	1. Posizionare il dispositivo su una superficie piana.2. Scoprire le prese d'aria in entrata e in uscita.
