BRUKSANVISNING DEH CRAWL SPACE 70 MSW

Krav til installation

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i brukerhåndboken, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

Tekniske data

Beskrivelse av parameter	Parameterverdi
Produktnavn	Luftavfukter
Modell	MSW-DEHCRAWL SPACE70	MSW-DEHCRAWL SPACE90	MSW-DEHCRAWL SPACE120
Nominell spenning [V~] / frekvens [Hz]	230/50
Nominell effekt [W]	280 (30 °C, 80 % RF)	620 (30 °C, 80 % RF)	820 (30 °C, 80 % RF)
Nominell kapasitet [L/dag]	45 (30 °C, 80 % RF)26 (27 °C, 60 % RF)	72 (30 °C, 80 % RF)43 (27 °C, 60 % RF)	90 (30 °C, 80 % RF)55 (27 °C, 60 % RF)
Nominell inngangsstrøm [A]	1,7 (30 °C, 80 % RF)	2,7 (30 °C, 80 % RF)	3,7 (30 °C, 80 % RF)
Maks. nominell inngangsstrøm [A]	2,5 (38 °C, 80 % RF)	3,7 (38 °C, 80 % RF)	5,4 (38 °C, 80 % RF)
Lydtrykknivå [dB(A)]	≤55	≤55	≤55
Maks kjølemiddelfylling	R290/150g	R290/270	R290/330
Maks suge-/eksosside arbeidstrykk [MPa]	2.8 / 0.8	2.8 / 0.8	2.8 / 0.8
Varmeveksler maks. tillatt trykk [MPa]	2.8	2.8	2.8
Mål [bredde x dybde x høyde; mm].	330 x 605 x 380	360 x 560 x 410	380 x 600 x 500
Vekt [kg]	23.5	28.5	33

Installasjonskrav

Hvis enheten installeres i et krypkjeller, bør alle ventiler tettes.

For best luftspredning, installer enheten slik at et sidepanel vender mot veggen.

For riktig ventilasjon bør verken innløp eller utløp plasseres mot en vegg. Innløpet trenger minimum 12" (\~31 cm) klaring, og utløpet krever minimum 36" (\~92 cm) klaring.

Avfukterne er kun beregnet for drift når enheten står oppreist og i nivå med føttene på bakken.

Installasjon

1. Plasser avfukteren på en flat overflate.

- Unngå å sette den mot en dampsperre. Ikke bruk noe for å støtte den ved basen. Legg den på gulvet. Hvis enheten din ble plassert i en annen posisjon enn oppreist, plasser den oppreist og la det gå to timer før du slår den på.

1. Ordne dreneringslinjen

2. Før avløpsslangen til et passende avløp utenfor.

3. Det skal ikke være noen løkker eller fall på dreneringsslangen.

4. Forsegling av punktet der avfukteren er plassert ved hjelp av en dampsperre.

5. Tett alle åpninger hvis enheten er installert i et krypkjeller.

6. Unngå å plassere innløpet og utløpet mot en vegg. Dette sikrer riktig ventilasjon. Du må gi 12" (\~31 cm) plass med innløpet og 36" (\~92 cm) klaring for utløpet.
7. Plasser sidepanelet mot veggen slik at avfukteren gir best diffusjon.
8. Avfukteren din er designet for å plasseres på bakken på samme nivå som føttene. Sett den oppreist.
9. Vedlikehold bør utføres med strømmen slått av eller koblet fra.

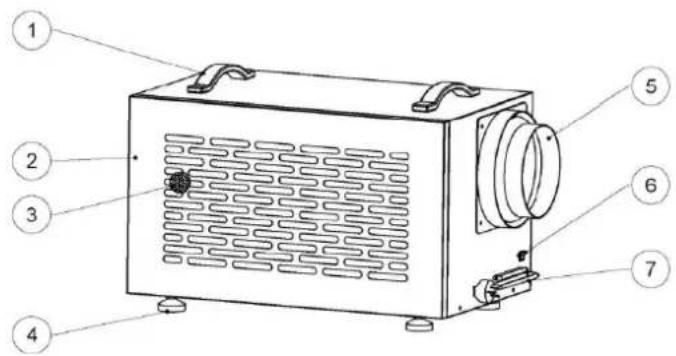

MSW-DEH CRAWL SPACE 70

1 - Håndtak
2 - Luftinntak
3 - Filterskjerm
4 - Føtter
5 - Luftuttak
6 - Kontrollerkabelkontakt
7 - Strømledning
8 - Drenering
9 – Skjerm / skjerm

1 – Håndtak
2 - Luftinntak
3 – Filterskjerm
4 - Dørspenne
5 - Føtter
6 - Luftuttak
7 – Strømledning
8 - Kontrollerkabelkontakt
9 – Skjerm / skjerm
10 - Drenering

Funksjoner til tastene:

Bruk denne knappen for å slå avfukteren på og av.

Vær oppmerksom på at det er 1 minutts vifteforsinkelse.

Bruk opp- og ned-pilene for å stille inn ønsket fuktighetssettpunkt på skjermbildet eller timing av avstengningstid.

Hvert kort trykk på innstillingsknappen: Still inn fuktighetsverdi, still avfuktings-/ventilasjonsmodus, still inn/av-tid og gå ut.

Funksjonsbeskrivelse:

Juster vindhastigheten: trykk kort på vindhastighetsknappen for å justere.

Juster den innstilte fuktighetsverdien: trykk kort på modusknappen, posisjonen til den innstilte fuktighetsverdien vil blinke, trykk på opp- og ned-tastene for å justere.

Ventilasjons-/avfuktingsmodusinnstilling: Trykk kort på M-tasten to ganger, trykk opp- og nedtastene for å bytte modus.

Still inn forsinkelsesbrytertiden: trykk kort på modusknappen 3 ganger for å gå inn i innstillingen for forsinket oppstartstid (display på), trykk på opp- og ned-tastene for å justere, trykk kort på modustasten 4 ganger for å gå inn i forsinket avslåing tidsinnstilling (skjerm av), trykk opp- og ned-tastene for å justere.

Fjernkontrollinstruksjoner (valgfritt)

Avfuktere kan styres med valgfritt fjerntilbehør:

Alternativ 1. Veggmontert kontroller som kobler 25'CAT 5-kabel.

Alternativ 2. Fjernkontroll.

Hvis avfukteren din er installert i krypkjelleren, kan den veggmonterte kontrolleren monteres i boligen eller garasjen. Dette gir deg en enkel måte å overvåke avfukteren på. Så som fjernkontrollen kan du betjene enheten på avstand.

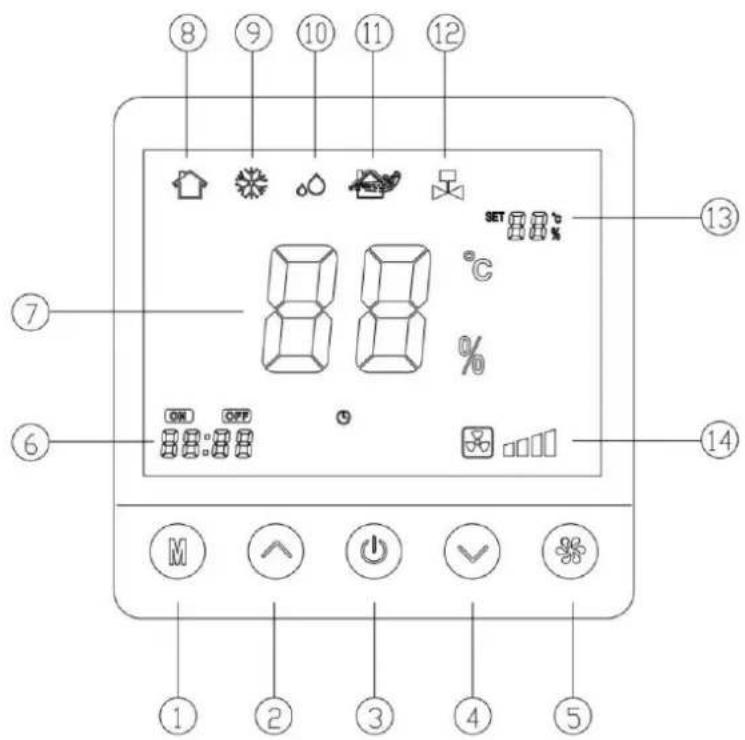

Veggmontert kontrollervisning

⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑰ ⑱ ⑲ ⑳ ⑺ ⑯ ⑰ ⑱ ⑲ ⑳ ⑯ ⑰ ⑱ ⑲ ⑳ ⑯ ⑰ ⑱ ⑲ ⑳ ⑯ ⑰ ⑱ ⑲ ⑳ ⑯ ⑰ ⑱ ⑲ ⑳ ⑯ ⑰ ⑱ ⑲ ⑳ ⑯ ⑰ ⑱ ⑲ ⑳ ⑯ ⑰ ⑱

1 - M-tast (modustast)

2 - Opp-tast

3 - Av/på-tast

4 - Ned-tast

5 – Tast for vindhastighet

6 – Visningsområde for forsinkelsesbryter

7 – Visningsområde for luftfuktighet

8 – Oppstartsikon

9 - Tiningsikon

10 – Avfuktingsikon

11 – Ventilasjonsikon

12 – Vannpumpe på ikon

13 – Still inn

Fjernkontrollen fungerer på samme måte som kontroller på enheten og veggmontert kontroller.

Automatisk avrimingsfunksjon

Ved lave temperaturer vil enheten starte avrimingen automatisk. I denne perioden fungerer kjøleviften som den skal, men den innsatte kompressoren slår seg av. Indikatorlampen for avriming vil lyse rødt.

Vedlikehold

ADVARSEL: Koble alltid fra enheten før du utfører noe vedlikehold.

Rengjøring av maskinhuset

- Bruk en myk, fuktig klut til å rengjøre utsiden av enheten. Ikke bruk säpe eller løsemidler.

MSW-DEH CRAWL SPACE 70

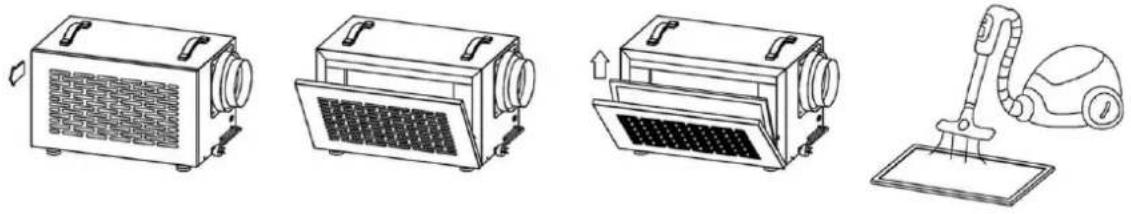

Filterbytte

1. Koble fra enheten.
2. Luftinntaksplaten holdes av en magnet, åpne luftinntaksplaten som vist på bildet og ta ut filteret.
3. Støvsug eller bytt filteret.

Filteret må skiftes hver 1500 timers bruk.

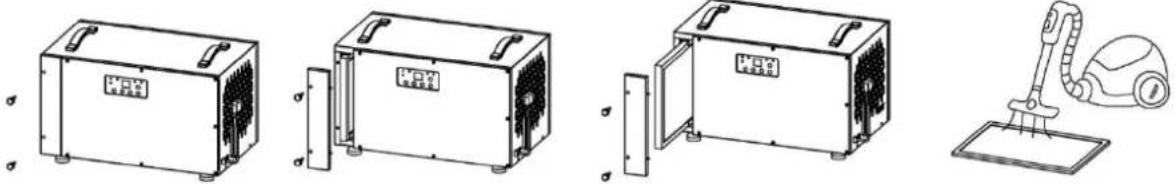

MSW-DEH CRAWL SPACE 90 MSW-DEH CRAWL SPACE 120

Filterbytte

1. Koble fra enheten.
2. Skru av de to håndvrilåsene mot klokken.
3. Fjern filterdekselet.
4. Trekk ut filteret.
5. Støvsug eller bytt filteret.

Filteret må skiftes hver 1500 timers bruk.

Viktige instruksjoner

• Kompressoren slår seg på tre minutter etter at avfukteren er slått på.
• Når enheten avrimes, fungerer kjøleviften som den skal, men den innsatte kompressoren slår seg av.
  • Filteret må skiftes hver 1500 timers bruk.
• Sørg for sikker avstand mellom vegg og luftinntak og -uttak.
• Koble fra enheten og koble støpselet til produktet hvis det ikke skal brukes over en lengre periode.
• Ikke vipp enheten mer enn 45°, verken under flytting eller drift.
• Hvis avfukteren ble vippet ved et uhell, må du ikke bruke den i løpet av 12 timer.

Feilmeldinger

Løsning av problemer

Problem	Beskrivelse	Løsning
Avfukter fungerer ikke.	1. Enheten har ingen strøm.2. Støpselet er ikke koblet til riktig.3. Displayet viser feilkode E4.	1. Slå på strømforsyningen.2. Koble til støpselet riktig.3. Tømvannoppsamlingsbeholderen.
Dårlig avfuktingsytelse	1. Luftinn- eller utløp er dekket.2. Rommet er ikke stengt. Lav fuktighet og temperatur.	1. Avdekk luftinn- og utløp.2. Lukk alle dører og vinduer.3. Jo lavere romtemperatur,desto dårligere er avfuktingsytelsen.
Høyt støynivå	1. Enheten ble ikke satt på jevnt underlag.2. Luftinn- eller utløp er dekket	1. Plasser enheten på jevnt underlag.2. Avdekk luftinn- og utløp.
