BRUKSANVISNING DEH 200PT MSW

3.1 Forsendelse og opbevaring

6.2 Procedurer for inspektion og vedligeholdelse

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i brukerhåndboken, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

Tekniske data

Parameter beskrivelse	Parameter verdi
Produktnavn	Avfukter
Modell	MSW-DEH 200PT
Nominell spenning [V~] / Frekvens [Hz]	230/50
Nominell effekt [W]	830
Mål [bredde x dybde x høyde; mm].	51 x 29,5 x 39
Vekt [kg]	13.10

I. Produktramme

II. Produktintroduksjon

2.1 Kort introduksjon

Enheten er designet for å fjerne overflødig fuktighet fra luften, og bidrar til å opprettholde optimale fuktighetsnivåer i innendørsmiljøer. Det er spesielt nyttig i fuktige områder som kjellere, bad eller rom som er utsatt for kondens, noe som reduserer risikoen for mugg- og muggvekst. Enheten forbedrer den generelle luftkvaliteten ved å redusere allergener som støvmidd og muggsporer, noe som gjør den gunstig for personer med luftveisproblemer.

2.2 Manuell introduksjon

Denne håndboken dekker installasjon, drift, vedlikehold og grunnleggende feilsøking, og er designet for de fleste avfukterbrukere. Formålet er å gi viktig informasjon for å hjelpe brukere med å forstå strukturen og funksjonen til

maskinen, veilede dem om hvordan de skal installere, betjene og vedlikeholde enheten, og hjelpe til med grunnleggende feilsøking før de søker profesjonell service.

2.3 Sikkerhetsinstruksjoner

Denne håndboken gir retningslinjer for optimal drift av avfukteren, men disse anbefalingene er kun ment som veiledning og påtar seg ikke personlig ansvar eller overholdelse av lokale sikkerhetsforskrifter. Ved installasjon og drift av avfukteren er enkeltpersoner ansvarlige for følgende:

★ Ta vare på deg selv og andre!
★ Beskytt maskinens sikkerhet ved å følge beskrivelsen og instruksjonene i denne håndboken!

Enheten oppfyller alle europeiske standard sikkerhetskrav og spesifikasjoner, med nøye vurdering av sikkerheten til både personell og utstyr under design og produksjon. Hvert kapittel i denne håndboken inneholder sikkerhetsinformasjon som tydelig fremhever farlige operasjoner, og advarselssymboler er gitt som advarende påminnelser.

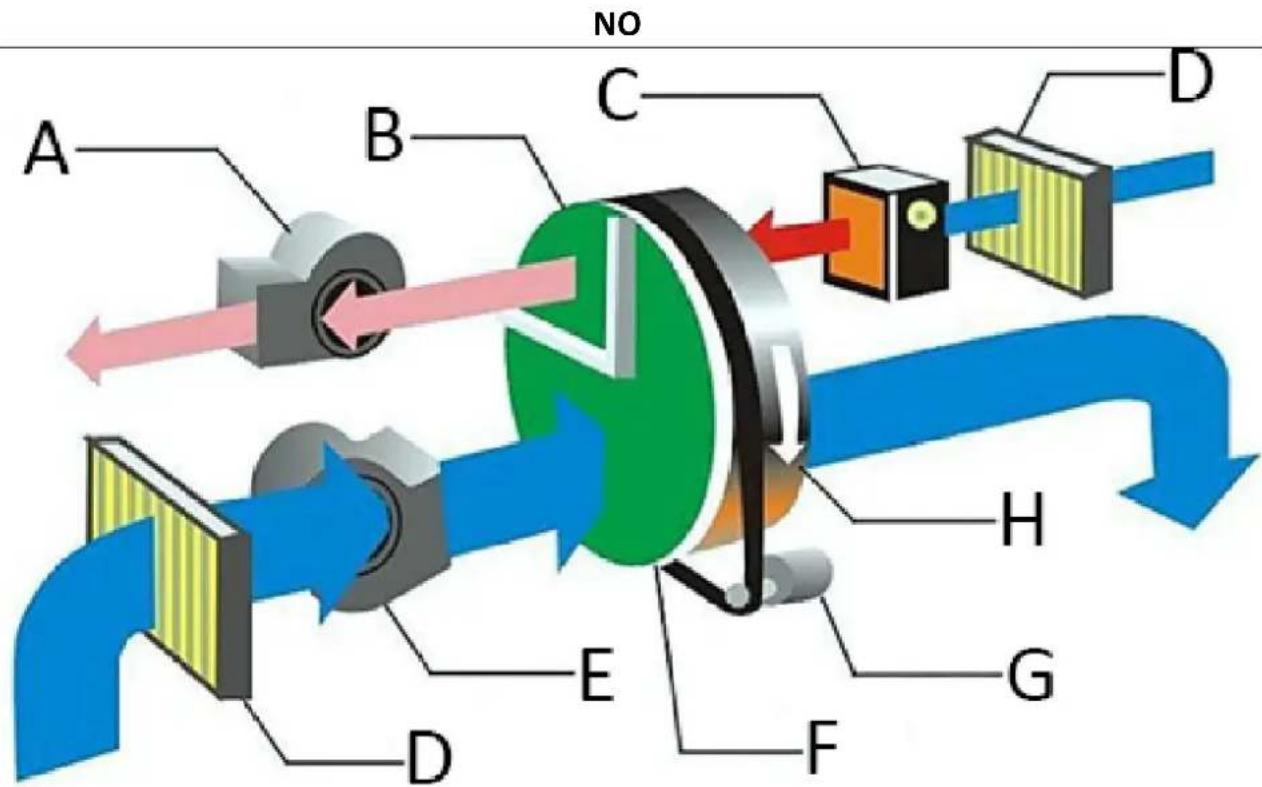

2.4 Driftsprinsipp

• Kjernestrukturen til tørkemiddelavfukteren er et roterende hjul, som er et bikakehjul med en fuktabsorberende, laget av et spesielt varmebestandig komposittmateriale. Det roterende honeycomb-hjulet har egenskapene til større fuktighetsabsorpsjonsområde enn overflaten, lav sirkulasjonsmotstand og høy avfuktingseffektivitet.
• På begge sider av hjulet deler en membran med høy tetningsytelse hele overflaten inn i to sektorer: prosesssektoren og regenereringsutvinningssektoren. Når prosessluft som trengte avfukting kommer inn i prosesssektoren, absorberes vanndampen av bæreren i hjulet og tørkes, og den latente varmen frigjøres. Den tørre luften sendes ut gjennom viften. Ettersom absorpsjonen av vann øker, blir prosesssektoren mettet. For å opprettholde sin stabile avfuktingsytelse, den mettede
• hjulet overføres til regenereringssektoren under motorens drev, og regenereringsprosessen starter. Regenereringsluft nådde 100\~140 °C ved oppvarming, og blåste deretter inn i regenereringsområdet. I høytemperaturforhold desorberes den absorberte fuktigheten i hjulet og avgir mye fornuftig varme. De
• temperaturen i seg selv reduseres og den blir til den fuktige luften fylt med fuktighet som slippes ut til utsiden av rommet i neste trinn, og vannoverføringen er fullført. Den kraftige avfuktingskapasiteten til hjulet gjenopprettes og fortsetter å avfukte i arbeidsområdet. Prosessen med avfukting og regenerering ovenfor skjer samtidig. Den konstante arbeidstilstanden til denne avfukteren sikres ved å tørke luft og regenereringshjul kontinuerlig.

A B C NO D H E G F D B D

A Regenereringsblåser

B Sektor for utvinning av regenerering

C Bleeder varmeapparat

D Filter

E Behandlingsvifte

F Foredlingssektoren

G Driver motor

H Tørkemiddelhjul

III. Produktinstallasjon

3.1 Forsendelse og lagring

For å sikre kvaliteten og påliteligheten til avfuktingsmaskinen, inspiseres hver enhet grundig før levering. Hvis maskinen må lagres i en periode før installasjon, bør følgende forholdsregler tas:

① Ikke demonter transportemballasjen när maskinen sendes fra fabrikken.
② Sørg for at maskinen er plassert på en måte som unngår fysisk skade.
③ Maskinen må oppbevares på et tildekket område for å beskytte den mot støv, frost og regn.

3.2 Produktinspeksjoner

Fjern transportemballasjen fra maskinen og inspiser produktet for å sikre at det ikke ble skadet under transporten. Hvis det oppdages skader, kontakt utstyrssprodusenten umiddelbart. Hvis rørene som er koblet til avfuktingsmaskinen allerede er installert, kontroller om røropplegget er riktig. Hvis miljøet eller installasjonsforholdene er utilfredsstillende, ta kontakt med produsenten for å få hjelp.

3.3 Advarsel

• Advarsel! Alle elektriske tilkoblinger må utføres av fagfolk i henhold til lokale forskrifter. Sørg for at maskinen er koblet til riktig spenning og frekvens som spesifisert på maskinens navneskilt.
• Advarsel! Strømforsyningsbryteren skal kun brukes til nødstans. Når maskinen stopper, stopper også regenereringsviften. Hvis regenereringsvarmeren samler varme, kan det forårsake skade på komponenter som ligner på varmeren.
• Advarsel! Avfukteren er designet for et spesifik luftbehandlingsvolum og skal ikke kobles direkte til et klimaanlegg. Feil justering av mengden behandlet luft og regenerert luft kan føre til feil på utstyret.

Hver modul i avfuktingsmaskinen veier 15 kg, så det er viktig å bruke en løfteanordning for å forhindre personskade og skade på maskinen. Håndter avfuktingsmaskinen med forsiktighet. En kran eller gaffeltruck kan brukes til å flytte maskinen. Når du bruker en kran, velg passende løftepunkter som ikke kommer i kontakt med motoren, kontrollsystemet eller synlige rørdeler for å unngå å skade maskinen. Gaffeltruck og kranhull er plassert i den nedre delen av hver modul for dette formålet.

3.5 Sikkerhetsplassering

avfukteren hans er designet for innendørs installasjon, og det er avgjørende å opprettholde tilstrekkelig og kompakt serviceplass for rengjøring og vedlikehold. For å forhindre intern kondens, bør avfukteren ikke utsettes for miljøer der temperaturen er lavere enn duggpunktet til prosessluften. Hvis maskinen må installeres utendørs, bør passende beskyttelsestiltak tas for å forhindre at regnvann eller snø kommer inn i enheten.

3.6 Grunnleggende innstilling

Avfuktingsmaskinen må installeres på en horisontal overflate eller plattform som kan bære maskinens vekt. Et spesielt fundament er ikke nødvendig hvis maksimal lastekapasitet ikke overskrides. Etter å ha installert avfukteren, kontroller at den er vannrett. Hvis enheten skal ha fast innstilling, skal installasjonshullet prefabrikeres på enhetens stål.

3.7 Luftkanaltilkobling

Kanaler for prosessluft og regenerert luft skal overholde de anbefalte verdiene spesifisert i ISO 7807. Installasjon av rørdeler for kanaler og albueflenser bør ikke overstige 20 mm i lengde. Når du installerer de tilkoblede rørene for avfukterens innløp og utløp, må du vurdere følgende anbefalinger:

• Minimer lengden på røret så mye som mulig for å redusere statisk trykktap i luftsystemet.
• Minimer lengden på røret så mye som mulig for å redusere statisk trykktap i luftsystemet.

• Luftkanalen bør være isolert for å forhindre at luftstrømtemperaturen i rørledningen faller under uteluftens duggpunkttemperatur. Dette bidrar til å unngå å utsette rørets yttervegg for kondens, noe som kan føre til korrosjon og energitap.

• Rør koblet direkte til avfukterenheten bør støttes fullt ut for å minimere belastningen og trykket forårsaket av vekten og driften av rørledningen.

• Sørg for at design og installasjon av rørene ikke begrenser drift eller vedlikeholdstilgang.
• For å redusere overføringen av støy og vibrasjoner langs røret, bør du vurdere å installere en høykvalitets, sterk, lufttett fleksibel forbindelse ved regenereringsutløpet.
• En luftventil må installeres på utløpsrørene til både prosessluften og regenerert luft.
• Den totale motstanden til rørene både på behandlingssiden og regenereringssiden bør ikke overstige kapasiteten som leveres av viften i enheten.
• Hvis luft suges inn i avfukterenheten, sørg for at innløpet er plassert tilstrekkelig høyt over bakken for å hindre inntak av støv og rusk. Innløpet bør plasseres så langt unna som mulig fra forurensningskilder som energiavfall, damp og skadelige gasser. For å hindre at våt luft fukter behandlet luft, bør uteinntaket for behandlet luft være minst 2 meter unna våtluftsutløpet. I tillegg bør rørdesignet vurdere beskyttelse mot inntrenging av regnvann og snø.
• I regeneringssystemets våtluftkanal, hvor luft har et høyt fuktighetsinnhold og det lett kan dannes kondens på rørets innervegger, bør det horisontale røret installeres med en nedoverhelling bort fra avfuktingsenheten. Et kondensavløp bør plasseres på det laveste punktet i rørledningen for å hindre vannakkumulering. Våtluftskanaler må isoleres for å hindre korrosjon og vannansamling dersom luftens duggpunktstemperatur inne i røret er høyere enn den ytre lufttemperaturen.

IV. Installasjonsinstruksjon

Når avfukteren plasseres innendørs, skal rørene for regenerert luftinntak og utløp kobles til utsiden. Behandlingsluftutløpet skal rettes for å distribuere luft i avfuktingsrommet. Behandlingsluftinntaket krever ikke tilkoblet rør.

V. Produktdrift

Standardstyringen av avfukteren er konfigurert internt, og tilleggsprogrammer styres og kobles til etter brukerens krav. Betjeningen er enkel, men maskinen bør betjenes av en kvalifisert fagperson. Før du bruker

avfukteren, vennligst les bruksanvisningen og alle tilhørende instruksjoner nøye

• Advarsel! Vennligst les bruksanvisningen nøye før bruk, vi skal ikke holdes ansvarlig for tap forårsaket av manglende overholdelse av instruksjonene.
• Advarsel! Hvis det elektriske kontrollsystemet svikter, sørg for at hovedstrømforsyningen er frakoblet før du utfører noen kontroller eller vedlikehold. Vi skal ikke holdes ansvarlige for tap som følge av uautoriserte modifikasjoner av kretsen eller relaterte innstillinger uten riktig kunnskap eller sikkerhet.
• Advarsel! Vi er ikke ansvarlige for tap som følge av uautoriserte endringer gjort av brukeren i kontrollkretsen, kontrollprosedyrer, systemparametere eller på grunn av feil drift.

Strømbryter med 3 posisjoner:

• "O": Av-modus, alle deler slutter å fungere.
• "MAN": Manuell - enheten vil avfukte kontinuerlig til den slås av manuelt.
• "AUTO": Enheten stopper automatisk när det innstilte fuktighetsnivået er nädd. Hvis det relative fuktighetsnivået (RH) stiger over det innstilte RH-nivået, vil maskinen gjenoppta driften.

I driftsmodus, når bryteren er slått på (enten i "MAN" eller "AUT" posisjon), vil viftene, hjulet og varmeren gå samtidig. Amperemeteret vil vise strømmen som trekkes av reaktiveringsvarmeren når den stabiliserer seg, og timeren vil begynne å akkumulere maskinens arbeidstid.

Når bryteren er i "MAN"-posisjon, vil avfukterens viftehjul og varmeren gå kontinuerlig, og hygrostatlyset vil lyse.

Maskinen bruker fuktighetskontrolleren til å styre avfukteren på/av. Fuktighetsregulatoren plasseres i avfuktingsområdet og fuktighetsskalaen justeres til ønsket fuktighet. Når omgivelsesfuktigheten er høyere enn innstilt fuktighet, slår maskinen seg på, og når luftfuktigheten er lavere enn innstilt fuktighet, slår maskinen seg av. Maskinen har sin egen kontrolllogikk for å kontrollere temperatur og begrense strøm.

VI. Produktvedlikehold

6.1 Kort introduksjon

Avfukteren kan gå lenge, og den krever minimalt med vedlikehold. Det er gunstig for langsiktig god drift av enheten å vedlikeholde avfukteren. Hyppigheten av vedlikehold avhenger av driftstilstanden og installasjonsmiljøet til enheten. Hvis den behandlede luften er høy i støv, må det relative vedlikeholdet være hyppigere.

• Advarsel! Det er høy spenning inne i avfukteren. Sørg for at strømmen er fullstendig slått av før du utfører noe vedlikeholdsarbeid.
• Advarsel! Det er områder med høy temperatur inne i avfukteren. Sørg for at vedlikeholdsarbeid først utføres etter at enheten og de tilkoblede rørene er avkjølt.
• Advarsel! Justering, vedlikehold og reparasjon av enheten skal kun utføres av en kvalifisert tekniker. Det er viktig at alle involverte er klar over den høye temperaturen og høytrykket som finnes inne i avfukteren.

6.2 Inspeksjon og vedlikehold av prosedyrer

Prosedyrene for å kontrollere og vedlikeholde de rutinemessige delene av enheten er oppført i tabellen. Dette inkluderer kanskje ikke detaljer om eksterne komponenter relatert til maskinen. Om nødvendig, se ytterligere relevant informasjon gitt av utstyrsprodusenten.

NO

Deler	Inspeksjon og vedlikehold av prosedyrer
	En halv måned	12 måneder
Prosessluft- og regenerative luftfiltre	Rengjør filterboksen; skift ut hvis det er skittent.	Rengjør filterboksen; skift ut hvis det er skittent.
Prosessluft og regenerative luftvifter	Kontroller om det er mekanisk skade, rengjør motor- og viftehuset etter behov	Støv og rusk i kjølesporet på overflaten av motorhuset må rengjøres, sjekk blokklemmen til motoren for å sikre at ledningene ikke er løs, sjekk om det er skade på viftens impeller. Hvis det er tegn på korrosjon, må du handle umiddelbart.Kontroller luftmengden og juster luftventilen etter behov, vennligst se igangkjøringsdelen i håndboken.
Hjuldrevet motorenhet	Sjekk om drivremmen er skadet og om installasjonen er hensiktsmessig.	Sjekk ledningene til motoren for å sikre at den ikke er løs. Kontroller om blokklemmen til motoren er skadet og overopphetet.
Elektrisk kontrollboks og ledninger	Sjekk om komponentene og ledningene i el-skapet er skadet og overopphetet. Pass på at det ikke er noen løs forbindelse	Inspiser komponentene og ledningene i det elektriske skapet for tegn på skade eller overoppheting. Under normal drift, hvis en komponent alltid er aktiv eller aldri aktiveres, flytt eller tilbakestill den flere ganger regelmessig for å koble inn spolen og kontaktene. Sørg for at alle koblinger er sikre, og rengjør støv og rusk fra alle deler. Rengjør støv og rusk i kjøleribben på el-skapet.
Regenerativ varmeovn og bakvarmer	Rengjør støv og rusk i bunnen og overflaten av varmeren.	Sjekk at alle rør, ledninger og kontrolldeler er løse eller ikke. Hvis den er løs, fest den. Rengjør støv og rusk i bunnen og overflaten av varmeren.
Tørkemiddelhjul	Sjekk om det er overoppheting og blokkering eller ikke.Rengjør støv i overflaten på hjulet	Sjekk om det er overoppheting og blokkering eller ikke. Rengjør støv i overflaten på hjulet.
Hermetisk forsegling	Sjekk om det er skade eller forskyvning. Hvis det er slitasje eller skade, skift den ut.	Sjekk om det er skade eller forskyvning. Hvis det er slitasje eller skade, skift den ut.
Tilkobling av aggregat og luftkanal	Sjekk om luften lekker eller ikke , og om tilkobling av aggregat og luftkanal er	Se etter luftlekkasjer og sørg for at forbindelsen mellom enheten og luftkanalen er sikker. Undersøk i tillegg for støvoppbygging og se etter tegn på skade

VII. Feilsøking

7.1 Prosedyre for fjerning av problemer

Hvis enheten svikter, vennligst se feilanalysen og tilsvarende løsninger gitt nedenfor før du kontakter utstyrsleverandøren, siden problemet kan være lett å feilsøke. Merk at denne veiledningen kanskje ikke dekker eksterne komponenter relatert til maskinen. Om nødvendig, se ytterligere relevant informasjon gitt av utstyrsprodusenten

Problemer	Mulig årsak	Tiltak for å feilsøke
Maskinen slår seg av	StrømforsyningsfeilBrytervalg er ikke valgt for å starteKretsbryteren til tilførselsledningen utløsesTilkoblingsfeil og bryter hopper av	Kontroller strømforsyningen til maskinenVelg til riktig startBytt kretsbryter Kontrollerledningskretsen
Hjulene går ikke	Rotormotoren sitter fast	Fjern hindringen
Regenerativ luftvifte går ikke	Tilstandsbryteren er på AUTO	Tilstandsbryteren er på MAN
Varmerør fungerer ikke	Sikringen brenner ned	Bytt sikring
Enheten fungerer ikke	Strømforsyning i problemer Oppsett av fuktighetskontroller går galtIntern overoppheting	Overhalingskrets EndrefuktighetsinnstillingSpre varmen inni maskinen raskt
Avfukting redusert	Regenerativ varmekapasitet er ikke nokFeil på hjuldriftsystemetFuktighetsregulatoren fungerer ikke som den skal.	Sjekk driftsforholdene til varmeren .Kontroller drivremmen og drivmotorenKontroller parametrene for fuktighet kontrolleren
