HASZNÁLATI ÚTMUTATÓ DEH 200PT MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméterek leírás	Paraméterek érték
Precíziós mérleg	Páramentesítő
Modell	MSW-DEH 200PT
Névleges feszültség [V ~] / Frekvencia [Hz]	230/50
Névleges teljesítmény [W]	830
Méretek (Szélesség x mélység x magasság) [mm]	51 x 29,5 x 39
Súly [kg]	13,10

I. Termék keretrendszer

II. Termék bevezetése

2.1 Rövid bevezetés

A készüléket úgy tervezték, hogy eltávolítsa a levegőből a felesleges nedvességet, segít fenntartani a beltéri környezet optimális páratartalmát. Különösen hasznos az olyan nedves helyiségekben, mint a pincék, fürdőszobák vagy a páralecsapódásra hajlamos helyiségek, mivel csökkenti a penész és a penészgomba kialakulásának kockázatát. A készülék javítja az általános levegőminőséget azáltal, hogy csökkenti az allergéneket, például a poratkákat és a penészspórákat, így előnyös a légzőszervi problémákkal küzdő egyének számára.

2.2 Kézikönyv Bevezetés

Ez a kézikönyv a telepítéssel, üzemeltetéssel, karbantartással és alapvető hibaelhárítással foglalkozik, és a párátlanító legtöbb felhasználójának készült. Célja, hogy alapvető információkkal segítse a felhasználókat a gép

felépítésének és működésének megértésében, útmutatást adjon a készülék telepítéséhez, üzemeltetéséhez és karbantartásához, valamint segítséget nyújtson az alapvető hibaelhárításban, mielőtt szakszervizhez fordulnának.

2.3 Biztonsági utasítások

Ez a kézikönyv a párátlanító optimális működéséhez nyújt útmutatást, de ezek az ajánlások csak iránymutatásul szolgálnak, és nem vállalnak személyes felelősséget vagy a helyi biztonsági előírások betartását. A párátlanító telepítésekor és működtetésekor az egyének a következőkért felelősek:

★ Törödj magaddal és másokkal!
★ Védje a gép biztonságát a jelen kézikönyv leírásának és utasításainak betartásával!

A készülék megfelel az összes európai szabványos biztonsági követelménynek és előírásnak, a tervezés és gyártás során gondosan figyelembe vették mind a személyzet, mind a berendezés biztonságát. A kézikönyv minden egyes fejezete tartalmaz olyan biztonsági információkat, amelyek egyértelműen kiemelik a veszélyes műveleteket, és figyelmeztető szimbólumok figyelmeztető emlékeztetőként szerepelnek.

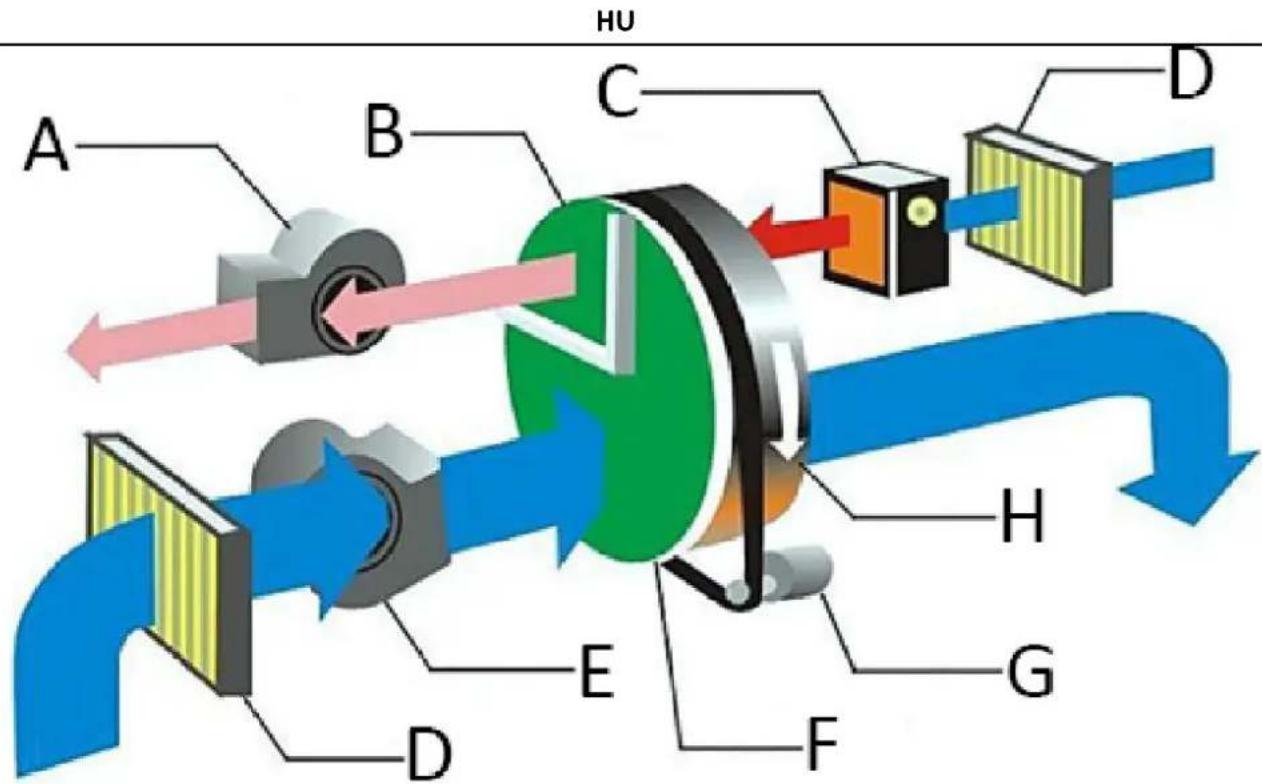

2.4 Működési elv

• A nedvszívó párátlanító központi szerkezete egy forgó kerék, amely egy speciális kompozit hőálló anyagból készült, nedvességelnyelővel ellátott méhsejt alakú kerék. A méhsejt alakú forgó kerék jellemzői a felületnél nagyobb nedvességfelvevő felület, az alacsony keringési ellenállás és a magas párátlanítási hatékonyság.
• A kerék mindkét oldalán egy nagy tömítési teljesítményű membrán osztja a teljes felületet két szektorra: a feldolgozó szektorra és a regenerációs visszanyerő szektorra. Amikor a párátlanításra szoruló feldolgozólevegő belép a feldolgozószektorba, a vízgőz a kerékben lévő hordozóanyag által elnyelődik és megszárad, a látens hő pedig felszabadul. A száraz levegő a ventilátoron keresztül távozik. A vízfelvétel növekedésével a feldolgozó ágazat telítetté válik. A stabil párátlanítási teljesítmény fenntartása érdekében a telített
• a kerék a motor hajtása alatt átkerül a regenerálási szektorba, és a regenerálási folyamat megkezdődik. A regenerációs levegő fűtéssel elérte a 100\~140 °C értéket, majd fordítva fújja a regenerációs területre. Magas hőmérsékleten a kerékben felszívódott nedvesség deszorpcióba kerül, és sok érzékelhető hőt szabadít fel. A
• hőmérséklete csökken, és nedvességgel teli nedves levegővé alakul, amely a következő lépésben a helyiségen kívülre távozik, és a vízátadás befejeződik. A kerék erőteljes párátlanító képessége helyreáll, és továbbra is párátlanítja a munkaterületet. A párátlanítás és a regenerálás fent említett folyamata egyidejűleg zajlik. A párátlanító állandó működési állapotát a levegő szárítása és a kerék folyamatos regenerálása biztosítja.

A Regeneráló fúvóka
B Regenerációs helyreállítási ágazat
C Víztelenítő fűtőberendezés
D Szürő
E Feldolgozó ventilátor
F Feldolgozóipar
G Vezetőmotor
H Szivatószeres kerék

III. Termék telepítése

3.1 Szállítás és tárolás

A párátlanító gép minőségének és megbízhatóságának biztosítása érdekében minden egységet alaposan megvizsgálunk szállítás előtt. Ha a gépet a telepítés előtt hosszabb ideig tárolni kell, a következő óvintézkedéseket kell betartani:

① Ne szedje szét a szállítási csomagolást, amikor a gépet a gyárból kiszállítják..
② Biztosítsa, hogy a gépet úgy helyezze el, hogy elkerülje a fizikai sérüléseket.
③A gépet fedett helyen kell tárolni, hogy megvédje a portól, a fagytól és az esőtől.

3.2 Termékellenőrzések

Vegye le a gépről a szállítási csomagolást, és ellenőrizze a terméket, hogy a szállítás során nem sérült-e meg. Ha bármilyen sérülést észlel, kérjük, azonnal lépjen kapcsolatba a berendezés gyártójával. Ha a párátlanító géphez csatlakozó csővezetékeket már telepítették, ellenőrizze, hogy a csövek elrendezése megfelelő-e. Ha a környezet vagy a telepítési körülmények nem megfelelőek, kérjük, forduljon a gyártóhoz segítségért

3.3 Figyelmeztetés

• Figyelem! Minden elektromos csatlakozást szakembereknek kell elvégezniük a helyi előírásoknak megfelelően. Győződjön meg arról, hogy a gép a gép címtábláján megadott megfelelő feszültségre és frekvenciára van-e csatlakoztatva.
• Figyelem! A tápellátás kapcsolóját csak vészleállításhoz szabad használni. Amikor a gép leáll, a regeneráló fúvó is leáll. Ha a regenerációs fűtőtestben felgyülemlik a hő, az a fűtőtesthez hasonló alkatrészek károsodását okozhatja.
• Figyelem! A párátlanítót egy meghatározott levegőfeldolgozási mennyiségre tervezték, és nem szabad közvetlenül légkondicionáló rendszerhez csatlakoztatni. A kezelt levegő és a regenerált levegő mennyiségének helytelen beállítása a berendezés meghibásodásához vezethet.

3.4 Kezelőberendezések

A párátlanító gép minden egyes modulja 15 kg súlyú, ezért a személyzet sérülésének és a gép károsodásának elkerülése érdekében elengedhetetlen az emelőszerkezet használata. Óvatosan kezelje a párátlanító gépet. A gép mozgatásához daru vagy targonca használható. Daru használata esetén a gép károsodásának elkerülése érdekében válasszon megfelelő emelési pontokat, amelyek nem érintkeznek a motorral, a vezérlőrendszerrel vagy a szabadon lévő csőszerelvényekkel. A villás targonca és daru furatok az egyes modulok alsó részén találhatók erre a célra.

3.5 Biztonsági elhelyezés

A párátlanítót beltéri telepítésre tervezték, és a tisztításhoz és karbantartáshoz elengedhetetlen a megfelelő és kompakt szervizhely fenntartása. A belső kondenzáció elkerülése érdekében a párátlanítót nem szabad olyan környezetnek kitenni, ahol a hőmérséklet alacsonyabb, mint a feldolgozott levegő harmatpontja. Ha a gépet kültérre kell telepíteni, megfelelő védőintézkedéseket kell tenni annak megakadályozására, hogy az esővíz vagy hó bejusson a készülékbe.

3.6 Alapítvány beállítása

A párátlanító gépet olyan vízszintes felületre vagy platformra kell telepíteni, amely képes elviselni a gép súlyát. Különleges alapozásra nincs szükség, ha a maximális teherbírást nem lépik túl. A párátlanító felszerelése után ellenőrizze, hogy vízszintes-e. Ha a készüléket fixen kell beállítani, a szerelőnyílást előre el kell készíteni a készülék acélján.

3.7 Légcsatorna csatlakozás

A feldolgozólevegő- és regeneráltlevegő-csatornáknak meg kell felelniük az ISO 7807 szabványban meghatározott ajánlott értékeknek. A csőszerelvények beépítése a csatornákhoz és a könyökkarimákhoz nem haladhatja meg a 20 mm-es hosszt. A párátlanító be- és kivezető csövek csatlakoztatásakor vegye figyelembe az alábbi ajánlásokat:

- Minimalizálja a cső hosszát, amennyire csak lehetséges, hogy csökkentse a statikus nyomásveszteséget a légrendszerben.

• Minimalizálja a cső hosszát, amennyire csak lehetséges, hogy csökkentse a statikus nyomásveszteséget a légrendszerben.
• A légcsatornát szigetelni kell, hogy a csővezetéken belüli légáramlás hőmérséklete ne csökkenjen a külső levegő harmatponti hőmérséklete alá. Ez segít elkerülni, hogy a cső külső fala kondenzáciának legyen kitéve, ami korrózióhoz és energiaveszteséghez vezethet.
• A közvetlenül a párátlanító egységhez csatlakoztatott csöveket teljes mértékben meg kell támasztani, hogy a csővezeték súlya és működése által okozott terhelést és nyomást minimalizálni lehessen.
• Gondoskodjon arról, hogy a csövek kialakítása és beépítése ne korlátozza az üzemeltetéshez vagy a karbantartáshoz való hozzáférést.
• A zaj és a rezgés csővezeték mentén történő átvitelének csökkentése érdekében fontolja meg egy jó minőségű, erős, légmentes, rugalmas csatlakozás felszerelését a regeneráló kimenetnél.
• Mind a feldolgozólevegő, mind a regenerált levegő kivezető csövére légszelepet kell szerelni.
• A csővezetékek teljes ellenállása mind a kezelési, mind a regenerálási oldalon nem haladhatja meg a készülék ventilátora által biztosított teljesítményt.
• Ha a levegőt a párátlanító egységbe szívják be, gondoskodjon arról, hogy a bemeneti nyílás kellően magasan legyen a talaj felett, hogy megakadályozza a por és a törmelék bejutását. A bemeneti nyílást a lehető legtávolabb kell elhelyezni az olyan szennyező forrásoktól, mint az energiahulladék, a goz és a káros gázok. Annak megakadályozása érdekében, hogy a nedves levegő megnedvesítse a kezelt levegőt, a kezelt levegő kültéri bemeneti nyílásának legalább 2 méterre kell lennie a nedves levegő kimenetétől. Ezenkívül a csővezetékek tervezésénél figyelembe kell venni az esővíz és a hó behatolása elleni védelmet.
• A regeneráló rendszer nedves légcsatornájában, ahol a levegőnek magas a nedvességtartalma, és a cső belső falán könnyen kondenzáció képződhet, a vízszintes csövet a párátlanító egységtől lefelé lejtővel kell felszerelni. A víz felgyülemlésének megakadályozása érdekében a csővezeték legmélyebb pontján kondenzvízelvezetőt kell elhelyezni. A nedves légcsatornákat szigetelni kell a korrózió és a víz felhalmozódásának megakadályozása érdekében, ha a csőben a levegő harmatponti hőmérséklete magasabb, mint a külső levegő hőmérséklete.

IV. Telepítési utasítás

Ha a párátlanítót beltérben helyezik el, a regenerált levegő be- és kimeneti csöveit a kültérre kell csatlakoztatni.

A feldolgozólevegő kivezetését úgy kell irányítani, hogy a levegőt a páramentesítő helyiségen belül ossza el. A feldolgozólevegő-bemenethez nincs szükség csatlakoztatott csőre.

V. A termék működése

A párátlanító standard vezérlése belsőleg van konfigurálva, és a felhasználó igényei szerint további programok vezérelhetők és csatlakoztathatók. A művelet egyszerű, de a gépet csak képzett szakember kezelheti. A párátlanító használata előtt kérjük, olvassa el figyelmesen a kézikönyvet és az összes kapcsolódó utasítást.

• Figyelem! Kérjük, használat előtt figyelmesen olvassa el az utasításokat, nem vállalunk felelősséget az utasítások be nem tartásából eredő károkért.
• Figyelem! Ha az elektromos vezérlőrendszer meghibásodik, kérjük, ellenőrizze, hogy a fő áramellátás le van-e kapcsolva, mielőtt bármilyen ellenőrzést vagy karbantartást végezne. Nem vállalunk felelősséget az áramkör vagy a kapcsolódó beállítások jogosulatlan, megfelelő ismeret vagy bizonyosság nélküli módosításából eredő károkért.
• Figyelem! Nem vállalunk felelősséget a felhasználó által a vezérlőáramkörön, a vezérlési eljárásokon, a rendszerparamétereken végzett illetéktelen változtatásokból vagy a nem megfelelő üzemeltetésből eredő károkért.

Tápkapcsoló 3 állással:

• "O": Kikapcsolt üzemmód, minden alkatrész leáll.
• "MAN": Manuális - a készülék folyamatosan párátlanít, amíg manuálisan ki nem kapcsolják.
• "AUTO": A készülék automatikusan szünetet tart, amikor a beállított páratartalom elérte a beállított páratartalomszintet. Ha a relativ páratartalom (RH) szintje a beállított RH szint fölé emelkedik, a gép újraindítja a működést..

Működési módban, amikor a kapcsoló be van kapcsolva (akár "MAN", akár "AUT" állásban), a fúvók, a kerék és a fűtés egyszerre működik. Az árammérő kijelzi a reaktiváló fűtőberendezés által felvett áramot, amint az stabilizálódik, és az időzítő elkezdi a gép munkaidejének felhalmozását.

Amikor a kapcsoló "MAN" állásban van, a páramentesítő ventilátor kereke és a fűtőberendezés folyamatosan működik, és a páratartalom-szabályozó lámpája világít.

A készülék a páratartalom-szabályozóval vezérli a párátlanító be- és kikapcsolását. A páratartalom-szabályozót a párátlanító területre helyezik, és a páratartalom-skálát a kívánt páratartalomra állítják be. Ha a környezeti páratartalom magasabb, mint a beállított páratartalom, a gép bekapcsol, ha pedig a környezeti páratartalom alacsonyabb, mint a beállított páratartalom, a gép kikapcsol. A gép saját vezérlő logikával rendelkezik a hőmérséklet és a határáram szabályozására.

VI. Termék karbantartás

6.1 Rövid bevezetés

A párátlanító hosszú ideig működhet, és minimális karbantartást igényel. A készülék hosszú távú jó működése szempontjából előnyös a párátlanító karbantartása. A karbantartás gyakorisága a készülék működési állapotától és telepítési környezetétől függ. Ha a kezelt levegő magas portartalmú, a relatív karbantartást gyakrabban kell elvégezni.

• Figyelem! A párátlanítóban magas feszültség van. A karbantartási munkálatok elvégzése előtt győződjön meg arról, hogy a készüléket teljesen kikapcsolták.
• Figyelem! A párátlanító belsejében magas hőmérsékletű területek vannak. Ügyeljen arra, hogy a karbantartási munkálatokat csak a készülék és a csatlakoztatott csövek lehülése után végezze el.
• Figyelem! A készülék beállítását, karbantartását és javítását csak szakképzett szakember végezheti. Fontos, hogy minden érintett tisztában legyen a párátlanítóban uralkodó magas hőmérséklettel és magas nyomással.

6.2 Ellenőrzési és karbantartási eljárások

A készülék rutinszerű alkatrészeinek ellenőrzésére és karbantartására vonatkozó eljárásokat a táblázat tartalmazza. Ez nem tartalmazhatja a géphez kapcsolódó külső alkatrészek adatait. Szükség esetén kérjük, olvassa el a berendezés gyártója által megadott további vonatkozó információkat.

HU

Alkatrészek	Ellenőrzési és karbantartási eljárások
	Fél hónap	12 hónap
Folyamatlevegő és regeneratív levegőszűrők	Tisztítsa meg a szűródobozt; ha szennyezett, cserélje ki.	Tisztítsa meg a szűródobozt; ha szennyezett, cserélje ki.
Folyamatlevegő és regeneratív levegő ventilátorok	Ellenőrizze, hogy nincs-e mechanikai sérülés, szükség szerint tisztítsa meg a motor és a ventilátor burkolatát.	A motorház felületén lévő hűtőhoronyban lévő port és törmeléket meg kell tisztítani, ellenőrizze a motor blokkcsatlakozóját, hogy a vezetékezés nem laza-e, ellenőrizze, hogy a ventilátor járókereke nem sérült-e meg. Ha korrózióra utaló jeleket észlel, azonnal cselekedjen.Ellenőrizze a levegőmennyiséget, és szükség szerint állítsa be a légszelepet, lásd a kézikönyv üzembe helyezési fejezetét.
Kerék meghajtó motor szerelvény	Ellenőrizze, hogy a hajtószíj nem sérült-e meg, és hogy a beszerelés megfelelő-e.	Ellenőrizze a motor kábelezését, hogy az nem laza. Ellenőrizze, hogy a motor blokkcsatlakozója nem sérült-e meg és nem túlmelegedett-e.
Elektromos vezérlődoboz és kábelezés	Ellenőrizze, hogy az elektromos szekrényben lévő alkatrészek és vezetékek nem sérültek-e meg és nem melegedtek-etúl. Győződjön meg róla, hogy nincs laza csatlakozás	Ellenőrizze az elektromos szekrényben lévő alkatrészeket és vezetékeket a sérülések vagy túlmelegedés jelei miatt. Normál működés közben, ha egy alkatrész mindig aktív vagy soha nem aktiválódik, rendszeresen többször mozgassa vagy állítsa vissza, hogy tekercse és érintkezői bekapcsolódjanak. Győződjön meg arról, hogy minden csatlakozó rögzítve van, és tisztítsa meg az összes alkatrészt a portól és a törmeléktől. Tisztítsa meg a portól és a törmeléktől az elektromos szekrény hűtőbordáját.
Regeneratív fűtés és hátsó fűtés	Tisztítsa meg a fűtőberendezés alján és felületén lévő portól és törmeléktől.	Ellenőrizze, hogy az összes csővezeték, vezeték és vezérlő alkatrész laza-e vagy sem. Ha laza, rögzítse. Tisztítsa meg a fűtőberendezés alján és felületén lévő portól és törmeléktől.
Szivatószeres kerék	Ellenőrizze, hogy van-e túlmelegedés és blokkolás vagy sem.Tiszta por a kerék felületén	Ellenőrizze, hogy van-e túlmelegedés és blokkolás vagy sem. Tisztítsa meg a kerék felületén lévő port.
Hermetikus tömítés	Ellenőrizze, hogy van-e sérülés vagy elmozdulás. Ha kopás vagy sérülés tapasztalható, cserélje ki.	Ellenőrizze, hogy van-e sérülés vagy elmozdulás. Ha kopás vagy sérülés tapasztalható, cserélje ki.
A készülék és a légcsatorna csatlakoztatása	Ellenőrizze, hogy a levegő szivárog-e vagy sem, éshogy a készülék és a légcsatorna csatlakozása	Ellenőrizze a légszivárgást, és győződjön meg arról, hogy a készülék és a légcsatorna közötti csatlakozás biztonságos. Ezenkívül ellenőrizze a porfelhalmozódást és a sérülések jeleit.

VII. Hibaelhárítás

7.1 Problema eltávolítási eljárás

Ha a készülék meghibásodik, kérjük, mielőtt kapcsolatba lépne a berendezés szállítójával, tekintse meg az alábbi hibaelemzést és a megfelelő megoldásokat, mivel a hiba könnyen elhárítható. Vegye figyelembe, hogy ez az útmutató nem feltétlenül terjed ki a géphez kapcsolódó külső alkatrészekre. Szükség esetén olvassa el a berendezés gyártója által megadott további vonatkozó információkat.

Problémák	Lehetséges ok	Intézkedések a hibaelhárításhoz
A gép leáll	Tápegység hibaA kapcsoló kiválasztása nincs kiválasztva az indításhozA tápvezeték megszakítója kioldódikCsatlakozási hibák és kapcsoló leugrik	Ellenőrizze a gép tápellátását Válassza ki a megfelelő indítást.Cserélje ki az áramkör-megszakítótEllenőrizze a vezetékezés áramkörét
A kerekek nem futnak	A rotor motor elakadt	Akadály eltávolítása
A regeneratív ventilátor nem működik	Az állapotkapcsoló AUTO állásban van	Az állapotkapcsoló bekapcsolva MAN
Hőcső nem működik	A biztosíték leégett	Cserélje ki a biztosítékot
A készülék nem működik	Bajban a tápegység A páratartalom-szabályozó beállítása rosszul működikBelső túlmelegedés	Felújítási áramkör A páratartalom beállításánakmódosításaHőelvezetés a belső térben a gép gyorsan
Csökkentett párátlanítás	A regeneratív fűtési kapacitás nem elegendő Kerékhajtási rendszer meghibásodásaA páratartalom-szabályozó nem működik megfelelően.	Ellenőrizze a fűtőberendezés működési feltételeit。Ellenőrizze a hajtószíjat és a hajtómotortEllenőrizze a páratartalom paramétereit vezérlő
