KÄYTTÖOHJE DEH 200PT MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametri kuvaus	Parametri arvo
Tuotteen nimi	Ilmankuivain
Malli	MSW-DEH 200PT
Nimellisjännite [V~] / taajuus [Hz]	230/50
Nimellisteho [W]	830
Mitat [leveys x syvyys x korkeus; mm]	51 x 29,5 x 39
Paino [kg]	13,10

I. Tuotekehys

II. Tuotteen esittely

2.1 Lyhyt esittely

Laite on suunniteltu poistamaan ilmasta ylimääräinen kosteus, mikä auttaa ylläpitämään optimaalista kosteustasoa sisätiloissa. Se on erityisen hyödyllinen kosteissa tiloissa, kuten kellareissa, kylpyhuoneissa tai huoneissa, jotka ovat alttiita tiivistymiselle, mikä vähentää homeen ja homeen kasvun riskiä. Laite parantaa yleistä ilmanlaatua vähentämällä allergeeneja, kuten pölypunkkeja ja homeitiöitä, mikä tekee siitä hyödyllisen henkilöille, joilla on hengitysvaikeuksia.

2.2 Manuaalinen esittely

Tämä käsikirja kattaa asennuksen, käytön, huollon ja perusvianmäärityksen, ja se on suunniteltu suurimmalle osalle ilmankuivaimen käyttäjistä. Sen tarkoituksena on tarjota olennaista tietoa, joka auttaa käyttäjiä ymmärtämään koneen rakenteen ja toiminnan, opastaa heitä yksikön asennuksessa, käytössä ja huollossa sekä avustaa

perusvianmäärityksessä ennen kuin hakeudutaan ammattihuoltoon.

2.3 Turvallisuusohjeet

Tämä opas antaa ohjeita ilmankuivaimen optimaaliseen käyttöön, mutta nämä suositukset ovat vain ohjeellisia, eivätkä ne ota henkilökohtaista vastuuta tai paikallisten turvallisuusmääräysten noudattamista. Ilmankuivaajaa asentaessaan ja käyttäessään henkilöt ovat vastuussa seuraavista:

★ Pidä huolta itsestäsi ja muista!
★ Suojaa koneen turvallisuus noudattamalla tämän käsikirjan kuvausta ja ohjeita!

Laite täyttää kaikki eurooppalaiset turvallisuusstandardit ja -spesifikaatiot, ja suunnittelun ja valmistuksen aikana on huomioitu huolellisesti sekä henkilöstön että laitteiden turvallisuus. Jokainen tämän oppaan luku sisältää turvallisuustietoja, jotka tuovat selkeästi esiin vaaralliset toiminnot, ja varoitussymbolit ovat varoittavia muistutuksia.

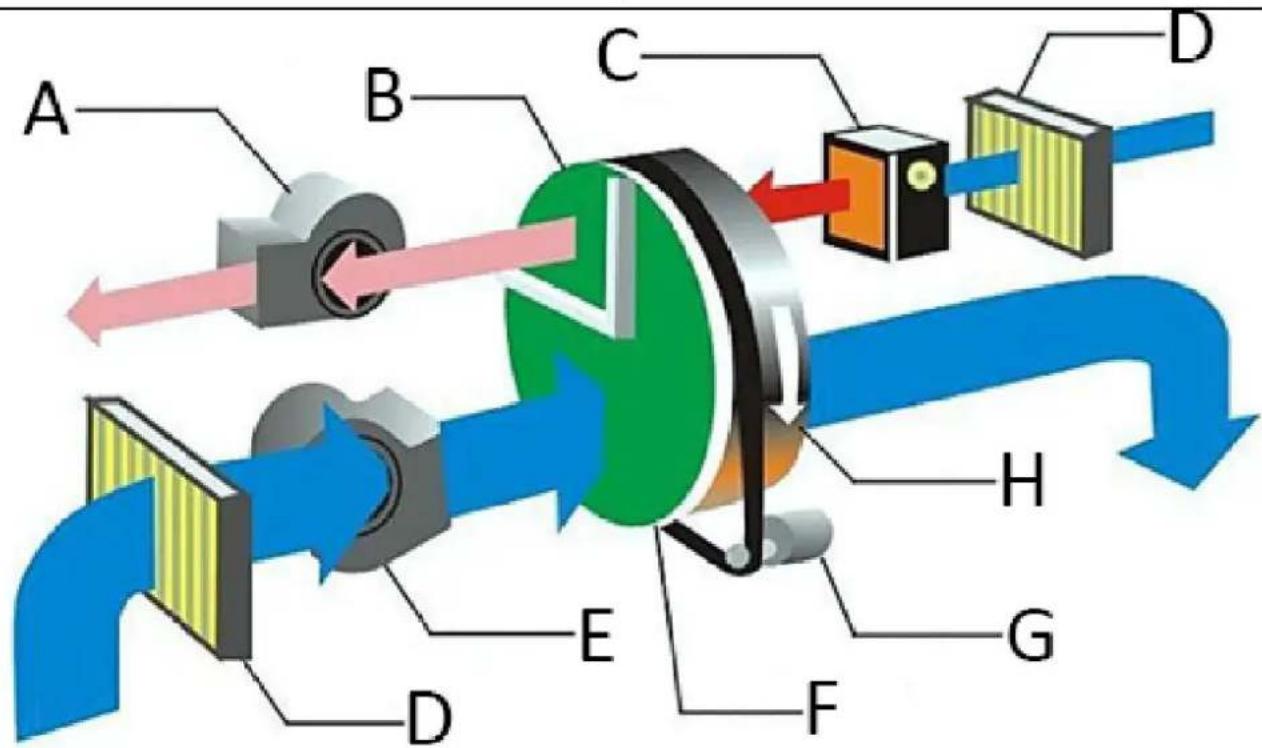

2.4 Toimintaperiaate

• Kuivausainekuivaimen ydinrakenne on pyörivä pyörä, joka on kosteutta imevä kennopyörä, joka on valmistettuerityisestä lämmönkestävästä komposiittimateriaalista. Hunajakennopyörivän pyörän ominaisuudet ovat pintaa suurempi kosteuden absorptioalue, alhainen kiertovastus ja korkea kosteudenpoistotehokkuus.
• Pyörän molemmilla puolilla kalvo, jolla on korkea tiiviste, jakaa koko pinnan kahteen osaan: prosessointisektoriin ja regeneroinnin talteenottosektoriin. Kun työstöilmaa, joka kaipasi kosteudenpoistoa, tulee prosessisektorille, vesihöyry imeytyy pyörässä olevaan kantoaineeseen ja kuivataan ja piilevä lämpö vapautuu. Kuiva ilma johdetaan ulos puhaltimen kautta. Kun veden imeytyminen lisääntyy, jalostussektori kyllästyy. Säilyttääkseen vakaan kosteudenpoistotehonsa kylläinen
• pyörä siirretään regenerointisektorille moottorin käyttövoiman alaisena ja regenerointiprosessi alkaa. Regenerointiilma saavutti 100-140 °C lämmittämällä, sitten puhaltamalla takaisin regenerointialueelle. Korkeassa lämpötilassa pyörään imeytynyt kosteus desorboituu ja vapauttaa paljon järkevää lämpöä. The
• Itse lämpötila laskee ja se muuttuu kosteudella täytetyksi kosteaksi ilmaksi, joka puretaan seuraavassa vaiheessa huoneen ulkopuolelle ja veden siirto on valmis. Pyörän tehokas kosteudenpoistokyky palautuu ja jatkaa kosteudenpoistoa työalueella. Edellä mainittu kosteudenpoisto- ja regenerointiprosessi tapahtuu samanaikaisesti. Ilmankuivaajan jatkuva toimintakunto varmistetaan kuivausilmalla ja regeneroivalla pyörällä.

FI

A Regenerointipuhallin

B Regeneroinnin hyödyntämissektori

C Bleeder lämmitin

D Suodatin

E Käsittely tuuletin

F Jalostussektori

G Kuljettajan moottori

H Kuivausainepyörä

III. Tuotteen asennus

3.1 Lähetys ja varastointi

Kosteudenpoistokoneen laadun ja luotettavuuden varmistamiseksi jokainen yksikkö tarkastetaan perusteellisesti ennen toimitusta. Jos konetta on säilytettävä jonkin aikaa ennen asennusta, on noudatettava seuraavia varotoimia:

① Älä pura kuljetuspakkausta, kun kone on lähetetty tehtaalta.
② Varmista, että kone on sijoitettu siten, että vältetään fyysiset vauriot.
③ Kone on säilytettävä katetussa tilassa sen suojaamiseksi pölyltä, pakkaselta ja sateelta.

3.2 Tuotetarkastukset

Poista kuljetuspakkaus koneesta ja tarkasta, ettei tuote ole vaurioitunut kuljetuksen aikana. Jos havaitset vaurioita, ota välittömästi yhteyttä laitteen valmistajaan. Jos kosteudenpoistokoneeseen liitetty putkisto on jo asennettu, tarkista, onko putkien asettelu sopiva. Jos ympäristö tai asennusolosuhteet eivät ole tyydyttäviä, ota yhteyttä valmistajaan saadaksesi apua.

3.3 Varoitus

• Varoitus! Ammattilaisten on tehtävä kaikki sähköliitännät paikallisten määräysten mukaisesti. Varmista, että kone on kytketty oikeaan jännitteeseen ja taajuuteen, jotka on ilmoitettu koneen tyyppikilvessä.
• Varoitus! Virtalähdekytkintä tulee käyttää vain hätäpysäytyksiin. Kun kone pysähtyy, myös regenerointipuhallin pysähtyy. Jos regenerointilämmitin kerää lämpöä, se voi vahingoittaa lämmittimen kaltaisia osia.
• Varoitus! Ilmankuivain on suunniteltu tietylle ilmankäsittelytilavuudelle, eikä sitä saa liittää suoraan ilmastointijärjestelmään. Käsitellyn ilman ja regeneroidun ilman tilavuuden virheellinen säätö voi johtaa laitevikaan.

3.4 Käsittelylaitteet

Kosteudenpoistokoneen jokainen moduuli painaa 15 kg, joten on välttämätöntä käyttää nostolaitetta henkilöja konevaurioiden välttämiseksi. Käsittele kosteudenpoistokonetta varovasti. Koneen siirtämiseen voidaan käyttää nosturia tai trukkia. Kun käytät nosturia, valitse sopivat nostokohdat, jotka eivät kosketa moottoria, ohjausjärjestelmää tai näkyviä putkiliittimiä koneen vahingoittumisen välttämiseksi. Jokaisen moduulin alaosassa on tätä tarkoitusta varten trukin ja nosturin reiät.

3.5 Turvallinen sijoitus

Hänen ilmankuivaajansa on suunniteltu asennettavaksi sisätiloihin, ja on ratkaisevan tärkeää säilyttää riittävä ja kompakti huoltotila puhdistusta ja huoltoa varten. Sisäisen kondensaation estämiseksi ilmankuivaajaa ei saa altistaa ympäristöille, joissa lämpötila on alhaisempi kuin käsittelyilman kastepiste. Jos kone on asennettava ulos, on ryhdyttävä asianmukaisiin suojatoimenpiteisiin sadeveden tai lumen pääsyn estämiseksi yksikköön.

3.6 Perustusasetukset

Kuivauskone on asennettava vaakasuoralle alustalle tai alustalle, joka kestää koneen painon. Erikoisperustaa ei tarvita, jos enimmäiskuormitettavuus ei ylity. Varmista ilmankuivaimen asennuksen jälkeen, että se on vaakasuorassa. Jos yksikkö on asetettava kiinteästi, asennusreikä on esivalmistettava laitteen teräkseen.

3.7 Ilmakanavan liitäntä

Käsittelyilman ja regeneroitujen ilmakanavien tulee noudattaa standardissa ISO 7807 määriteltyjä suositeltuja arvoja. Kanavien ja kulmalaippojen putkiliitosten asennus ei saa ylittää 20 mm. Kun asennat liitettyjä putkia ilmankuivaimen tulo- ja poistoaukkoon, ota huomioon seuraavat suositukset:

• Minimoi putken pituus niin paljon kuin mahdollista vähentääksesi staattista painehäviötä ilmajärjestelmässä.
• Minimoi putken pituus niin paljon kuin mahdollista vähentääksesi staattista painehäviötä ilmajärjestelmässä.

• Ilmakanava tulee eristää, jotta putkilinjan ilman virtauslämpötila ei putoa ulkoilman kastepistelämpötilan alapuolelle. Tämä auttaa välttämään putken ulkoseinän altistamista kondensaatiolle, joka voi johtaa korroosioon ja energian menetykseen.

• Suoraan ilmankuivainyksikköön liitettyjen putkien tulee olla täysin tuettu, jotta putkilinjan painon ja toiminnan aiheuttama kuormitus ja paine minimoidaan.

• Varmista, että putkien suunnittelu ja asennus eivät rajoita käyttöä tai huoltoa.
• Vähentääksesi melun ja tärinän siirtymistä putkea pitkin, harkitse korkealaatuisen, vahvan, ilmatiiviin joustavan liitoksen asentamista regenerointilähtöön.
• Sekä käsittelyilman että regeneroidun ilman poistoputkiin on asennettava ilmaventtiili.
• Putkien kokonaisvastus sekä käsittely- että regenerointipuolella ei saa ylittää yksikössä olevan tuulettimen kapasiteettia.
• Jos kosteudenpoistajayksikköön imetään ilmaa, varmista, että tuloaukko on riittävän korkealla maanpinnan yläpuolella, jotta pölyä ja roskia ei pääse sisään. Tuloaukko tulee sijoittaa mahdollisimman kauas saastelähteistä, kuten energiajätteestä, höyrystä ja haitallisista kaasuista. Jotta märkä ilma ei kostuttaisi käsiteltyä ilmaa, käsitellyn ilman tuloaukon tulee olla vähintään 2 metrin päässä märän ilman poistoaukosta. Lisäksi putkiston suunnittelussa tulee ottaa huomioon suoja sadeveden ja lumen tunkeutumista vastaan.
• Regenerointijärjestelmän märkäilmakanavaan, jossa ilman kosteuspitoisuus on korkea ja kosteutta voi helposti muodostua putken sisäseinille, vaakaputki tulee asentaa alaspäin kaltevana, poispäin kosteudenpoistoyksiköstä. Putkilinjan alimpaan kohtaan tulee sijoittaa kondenssiveden poistoputki veden kerääntymisen estämiseksi. Märkäilmakanavat on eristettävä korroosion ja veden kertymisen estämiseksi, jos kastepistelämpötila putken sisällä on korkeampi kuin ulkoilman lämpötila.

IV. Asennusohje

A Kosteudenpoistotila

Kun ilmankuivain sijoitetaan sisätiloihin, regeneroidun ilman tulo- ja poistoaukon putket on kytkettävä ulos. Käsittelyilman poistoaukko tulee suunnata jakamaan ilma kosteudenpoistohuoneeseen. Prosessointiilman sisääntulo ei vaadi yhdistettyä putkea.

V. Tuotteen toiminta

Ilmankuivaimen vakioohjaus on konfiguroitu sisäisesti ja lisäohjelmia ohjataan ja liitetään käyttäjän tarpeiden mukaan. Käyttö on yksinkertaista, mutta pätevän ammattilaisen tulee käyttää konetta. Ennen kuin

käytät ilmankuivaajaa, lue käyttöohje ja kaikki siihen liittyvät ohjeet huolellisesti

• Varoitus! Lue ohjeet huolellisesti ennen käyttöä, emme ole vastuussa mistään vahingoista, jotka aiheutuvat ohjeiden noudattamatta jättämisestä.
• Varoitus! Jos sähköinen ohjausjärjestelmä epäonnistuu, varmista, että päävirtalähde on irrotettu ennen kuin teet mitään tarkastuksia tai huoltoja. Emme ole vastuussa mistään menetyksistä, jotka johtuvat piiriin tai siihen liittyviin asetuksiin tehdyistä luvattomista muutoksista ilman asianmukaista tietämystä tai varmuutta.
• Varoitus! Emme ole vastuussa mistään menetyksistä, jotka johtuvat käyttäjän luvattomista muutoksista ohjauspiiriin, ohjausmenetelmiin, järjestelmäparametreihin tai virheellisestä toiminnasta.

Virtakytkin, jossa 3 asentoa:

• "O": Pois päältä -tila, kaikki osat lakkaavat toimimasta.
• "MAN": Manuaalinen - laite kuivaa jatkuvasti kosteutta, kunnes se sammutetaan manuaalisesti.
• "AUTO": Laite pysähtyy automaattisesti, kun asetettu kosteustaso saavutetaan. Jos suhteellinen kosteus (RH) nousee asetetun RH-tason yläpuolelle, kone jatkaa toimintaansa.

Toimintatilassa, kun kytkin on kytketty päälle (joko "MAN" tai "AUT"-asennossa), puhaltimet, pyörä ja lämmitin toimivat samanaikaisesti. Ampeerimittari näyttää uudelleenaktivointilämmittimen ottaman virran, kun se tasaantuu, ja ajastin alkaa keräämään koneen työaikaa.

Kun kytkin on "MAN"-asennossa, ilmankuivaimen tuulettimen pyörä ja lämmitin käyvät jatkuvasti ja kosteudensäätimen valo palaa.

Kone ohjaa ilmankuivaimen päälle/pois kosteussäätimellä. Kosteussäädin sijoitetaan kosteudenpoistoalueelle ja kosteusasteikko säädetään vaaditulle kosteudelle. Kun ympäristön kosteus on korkeampi kuin asetettu kosteus, kone kytkeytyy päälle ja kun ympäristön kosteus on alhaisempi kuin asetuskosteus, kone sammuu. Koneessa on oma ohjauslogiikka lämpötilan säätämiseksi ja virran rajoittamiseksi.

VI. Tuotteen huolto

6.1 Lyhyt esittely

Ilmankuivain voi toimia pitkään, ja se vaatii vain vähän huoltoa. Ilmankuivaajan ylläpitäminen on hyödyllistä laitteen pitkäaikaisen hyvän toiminnan kannalta. Huollon tiheys riippuu yksikön käyttökunnosta ja asennusympäristöstä. Jos käsitellyssä ilmassa on paljon pölyä, suhteellinen huolto on tehtävä useammin.

• Varoitus! Ilmankuivaajan sisällä on korkea jännite. Varmista, että virta on katkaistu kokonaan ennen huoltotöiden suorittamista.
• Varoitus! Ilmankuivaajan sisällä on korkeita lämpötiloja. Varmista, että kaikki huoltotyöt suoritetaan vasta, kun laite ja siihen liitetyt putket ovat jäähtyneet.
• Varoitus! Laitteen säädöt, huolto ja korjaukset saa suorittaa vain pätevä teknikko. On tärkeää, että kaikki mukana olevat ovat tietoisia kosteudenpoistajan sisällä vallitsevasta korkeasta lämpötilasta ja korkeasta paineesta.

6.2 Tarkastus- ja huoltomenettelyt

Yksikön rutiiniosien tarkastus- ja huoltotoimenpiteet on lueteltu taulukossa. Tämä ei välttämättä sisällä tietoja koneeseen liittyvistä ulkoisista komponenteista. Katso tarvittaessa lisätietoja laitteen valmistajalta.

Osat	Tarkastus- ja huoltomenettelyt
	Puoli kuukautta	12 kuukautta
Prosessiilma- ja regeneratiiviset ilmansuodattimet	Puhdista suodatinkotelo; vaihda, jos se on likainen.	Puhdista suodatinkotelo; vaihda, jos se on likainen.
Prosessi- ja regeneratiivisen ilman puhaltimet	Tarkista, onko mekaanisia vaurioita, puhdista moottorin ja tuulettimen kotelo tarvittaessa	Pöly ja roskat moottorin kotelon pinnan jäähdytysurassa on puhdistettava, tarkista moottorin lohkoliitin varmistaaksesi, että johdotus ei ole löysällä, tarkista, onko puhaltimen juoksupyörässä vaurioita. Jos havaitset korroosion merkkejä, toimi välittömästi.Tarkista ilmamäärä ja säädä ilmaventtiili tarpeen mukaan, katso käyttöohjeen käyttöönotto-osa.
Pyörävetomoottorin kokoonpano	Tarkista, onko käyttöhihna vaurioitunut ja onko asennus asianmukainen.	Tarkista moottorin johdotus varmistaaksesi, että se ei ole löysällä.Tarkista, onko moottorin lohkoliitin vaurioitunut ja ylikuumentunut.
Sähköinen ohjausrasia ja johdot	Tarkista, ovatko sähkökaapin komponentit ja johdot vaurioituneet ja ylikuumentuneet.Varmista, ettei liitos ole löysällä	Tarkista sähkökaapin komponentit ja johdot vaurioiden tai ylikuumenemisen varalta. Normaalin toiminnan aikana, jos komponentti on aina aktiivinen tai ei koskaan aktivoidu, siirrä tai nollaa sitä useita kertoja säännöllisesti, jotta sen käämi ja koskettimet kytkeytyvät. Varmista, että kaikki liitännät ovat kunnolla kiinni ja puhdista pöly ja roskat kaikista osista. Puhdista pöly ja roskat sähkökaapin jäähdytyselementistä.
Regeneroiva lämmitin ja takalämmitin	Puhdista pöly ja roskat lämmittimen pohjalta ja pinnalta.	Tarkista, että kaikki putket, johdot ja ohjausosat ovat löysällä vai eivät. Jos se on löysällä, kiinnitä se. Puhdista pöly ja roskat lämmittimen pohjalta ja pinnalta.
Kuivausainepyörä	Tarkista, onko ylikuumentunut ja tukossa vai ei.Puhdista pöly pyörän	Tarkista, onko ylikuumentunut ja tukossa vai ei. Puhdista pöly pyörän pinnasta.

FI

	pinnasta
Hermeettinen tiiviste	Tarkista, onko vaurioita tai siirtymää. Jos siinä on kulumista tai vaurioita, vaihda se.	Tarkista, onko vaurioita tai siirtymää. Jos siinä on kulumista tai vaurioita, vaihda se.
Yksikön ja ilmakanavan liitäntä	Tarkista, vuotaako ilmaa vai ei , ja onko laitteen ja ilmakanavan liitäntä	Tarkista ilmavuodot ja varmista, että laitteen ja ilmakanavan välinen liitäntä on tiukka. Tarkista lisäksi pölyn kerääntyminen ja vaurioiden varalta

VII. Vianetsintä

Jos yksikkö epäonnistuu, tutustu alla olevaan vikaanalyysiin ja vastaaviin ratkaisuihin ennen kuin otat yhteyttä laitetoimittajaan, koska ongelma saattaa olla helppo vianmääritys. Huomaa, että tämä opas ei välttämättä kata koneeseen liittyviä ulkoisia osia. Katso tarvittaessa lisätietoja laitteen valmistajalta

Ongelmia	Mahdollinen syy	Toimenpiteet vianmääritykseen
Kone sammuu	Virtalähteen vikaKytkimen valintaa ei ole valittukäynnistymäänSyöttöjohdon katkaisija laukeaakytkentäviat ja kytkinhyppää pois	Tarkista koneen virransyöttö Valitse oikeakäynnistysVaihda katkaisija Tarkista johdotuksenpiiri
Pyörät eivätpyöri	Roottorimoottori on jumissa	Poista este
Regeneratiivisenilman tuuletin eikäy	Tilakytkin on AUTO-asennossa	Tilakytkin on MAN-asennossa
Lämpöputki eitoimi	Sulake palaa	Vaihda sulake
Yksikkö ei toimi	Virtalähteessä vika Kosteussäätimenasetukset menee pieleenSisäinen ylikuumeneminen	Korjauspiiri MuutakosteusasetustaHävitä lämpö sisällä koneen nopeasti
Kostudenpoistovähentynyt	Regeneroiva lämmitysteho ei riitäPyörävetojärjestelmän vikaKosteussäädin ei toimi kunnolla.	Tarkista lämmittimen käyttöolosuhteet .Tarkista käyttöhihna ja käyttömoottoriTarkista kosteuden parametritohjain
