KÄYTTÖOHJE DEH CRAWL SPACE 70 MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	Ilmankuivain
Malli	MSW-DEH CRAWL SPACE 70	MSW-DEH CRAWL SPACE 90	MSW-DEH CRAWL SPACE 120
Nimellisjännite [V~] / taajuus [Hz]	230/50
Nimellisteho [W]	280 (30 °C, 80 % RH)	620 (30 °C, 80 % RH)	820 (30 °C, 80 % RH)
Nimelliskapasiteetti [l/päivä]	45 (30 °C, 80 % RH)26 (27 °C, 60 % RH)	72 (30 °C, 80 % RH)43 (27 °C, 60 % RH)	90 (30 °C, 80 % RH)55 (27 °C, 60 % RH)
Nimellinen tulovirta [A]	1,7 (30 °C, 80 % RH)	2,7 (30 °C, 80 % RH)	3,7 (30 °C, 80 % RH)
Suurin nimellinen tulovirta [A]	2,5 (38 °C, 80 % RH)	3,7 (38 °C, 80 % RH)	5,4 (38 °C, 80 % RH)
Äänenpainetaso [dB(A)]	≤55	≤55	≤55
Kylmäaineen enimmäistäyttö	R290/150g	R290/270	R290/330
Suurin imu-/poistopuolen työpaine [MPa]	2.8 / 0.8	2.8 / 0.8	2.8 / 0.8
Lämmönvaihtimen suurin sallittu paine [MPa]	2,8	2,8	2,8
Mitat [leveys x syvyys x korkeus; mm]	330 x 605 x 380	360 x 560 x 410	380 x 600 x 500
Paino [kg]	23,5	28,5	33

Asennusvaatimukset

Alue, jossa ilmankuivain sijaitsee, tulee tiivistää höyrysululla.

Jos laite asennetaan ryömintätilaan, kaikki tuuletusaukot on suljettava.

Parhaan ilman diffuusion saavuttamiseksi asenna yksikkö siten, että sivupaneeli on seinää vasten. Oikean ilmanvaihdon varmistamiseksi tulo- tai poistoaukkoa ei saa asettaa seinää vasten. Tuloaukon on oltava vähintään 12 tuuman (\~ 31 cm) ja poistoa varten vähintään 36 tuuman (\~ 92 cm) välys. Ilmankuivaimet on tarkoitettu käytettäväksi vain, kun laite on pystyasennossa ja jalat maassa.

Asennus

1. Aseta ilmankuivain tasaiselle alustalle.

- Vältä asettamasta sitä höyrysulkua vasten. Älä käytä mitään tukemaan sitä pohjassa. Aseta se lattialle. Jos laitteesi oli asetettu muuhun kuin pystyasentoon, aseta se pystyasentoon ja odota kaksi tuntia ennen kuin käynnistät sen.

1. Järjestä tyhjennyslinja

2. Vie tyhjennysletku sopivaan ulkopuoliseen viemäriin.

3. Tyhjennysletkussa ei saa olla silmukoita tai kuoppia.
4. Ilmankuivaimen sijaintipaikan tiiviste höyrysululla.

5. Sulje kaikki aukot, jos laite on asennettu ryömintätilaan.

6. Vältä asettamasta tulo- ja ulostuloa seinää vasten. Tämä varmistaa oikean ilmanvaihdon. Sinun on jätettävä 12 tuuman (\~ 31 cm) tilaa tuloaukolle ja 36 tuuman (\~ 92 cm) tilaa poistoa varten.

7. Aseta sivupaneeli seinää vasten niin, että ilmankuivain tuottaa parhaan diffuusion.
8. Ilmankuivain on suunniteltu sijoitettavaksi maahan samalle tasolle jalkojen kanssa. Aseta se pystyasentoon.
9. Huolto tulee suorittaa virta katkaistuna tai irrotettuna pistorasiasta.

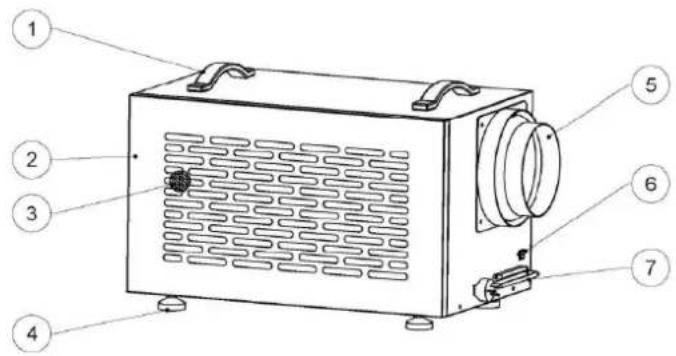

MSW-DEH CRAWL SPACE 70

1 - Kahvat
2 - Ilmanotto
3 – Suodatinnäyttö
4-Jalat
5 - Ilmanpoistoaukko
6 – Ohjainkaapelin liitäntä
7 - Virtajohto
8 – Viemäröinti
9 – Näyttö / näyttö

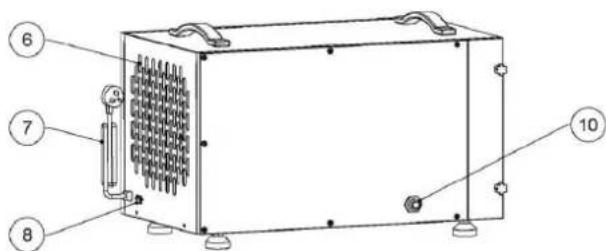

1 - Kahvat
2 - Ilmanotto
3 – Suodatinnäyttö
4 - Oven lukko
5-jalkaa
6 – Ilmanpoistoaukko
7 – Virtajohto
8 – Ohjainkaapelin liitäntä
9 – Näyttö / näyttö
10 – Viemäröinti

Näppäimet ja näytön symbolit

Dehumidification Defrosting Ventilation Running Timer MODE

Näppäinten toiminnot:

Tällä painikkeella voit kytkeä ilmankuivaimen päälle ja pois päältä.

Huomaa, että tuulettimessa on 1 minuutin viive.

Käytä ylä- ja alanuolinäppäimiä asettaaksesi haluamasi kosteuden asetuspisteen näytöllä tai ajastimen sammutusajan.

Kun haluttu kosteuden asetusarvo on asetettu, asetusarvo voi olla mikä tahansa luku välillä 10–99%.

Kun ajastettu sammutusaika on asetettu, asetuspiste voi olla 00-23.

Jokainen asetuspainikkeen lyhyt painallus: Aseta kosteusarvo, aseta kosteudenpoisto/tuuletustila, aseta ajastus päälle/pois ja poistu.

Toiminnon kuvaus:

Säädä tuulen nopeutta: säädä tuulen nopeuspainiketta painamalla lyhyesti.

Säädä asetettua kosteusarvoa: paina lyhyesti tilapainiketta, asetetun kosteusarvon sijainti vilkkuu, säädä painamalla ylös ja alas painikkeita.

Ilmanvaihto/kuivaustilan asetus: Paina lyhyesti M-näppäintä kahdesti, paina ylös ja alas näppäimiä vaihtaaksesi tilaa.

Aseta viivekytkentäaika: paina mode-painiketta lyhyesti 3 kertaa siirtyäksesi viivästettyyn virrankatkaisutilaan (näyttö päällä), paina ylös- ja alas-näppäimiä säätääksesi, paina mode-näppäintä lyhyesti 4 kertaa siirtyäksesi viivästettyyn virrankatkaisuun. aika (näyttö pois päältä), paina Ylös- ja Alas-näppäimiä säätääksesi.

Kaukosäätimen ohjeet (valinnainen)

Ilmankuivaajia voidaan ohjata valinnaisilla etälisävarusteilla:

Vaihtoehto 1. Seinälle asennettu ohjain, joka yhdistää 25'CAT 5 -kaapelin.

Vaihtoehto 2. Kaukosäädin.

Jos ilmankuivain on asennettu ryömintätilaan, seinään asennettava ohjain voidaan asentaa asuintilaasi tai autotalliisi. Tämä tarjoaa sinulle helpon tavan seurata ilmankuivaajaa.

Kaukosäätimenä voit käyttää laitetta etäältä.

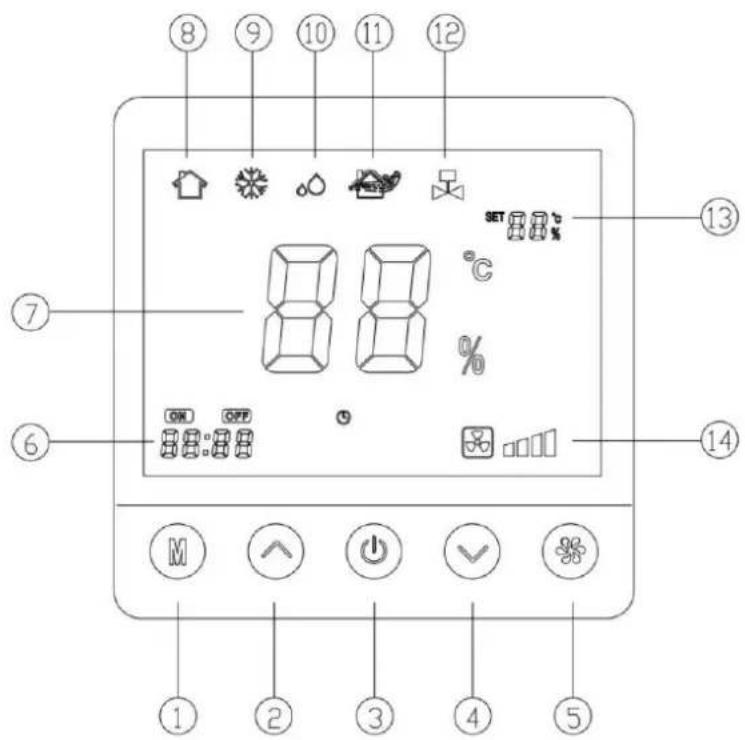

Seinälle asennettava ohjainnäkymä

⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑰ ⑱ ⑲ ⑳ ⑺ ⑯ ⑰ ⑱ ⑲ ⑳ ⑯ ⑰ ⑱ ⑲ ⑳ ⑯ ⑰ ⑱ ⑲ ⑳ ⑯ ⑰ ⑱ ⑲ ⑳ ⑯ ⑰ ⑱ ⑲ ⑳ ⑯ ⑰ ⑱ ⑲ ⑳ ⑯ ⑰ ⑱ ⑲ ⑳ ⑯ ⑰ ⑱

1 - M-näppäin (tilanäppäin)

2 – Ylösnäppäin

3 - Virtapainike

4 – Alasnäppäin

5 – Tuulen nopeuspainike

6 – Viivekytkimen näyttöalue

7 – Ympäristön kosteuden näyttöalue

8 – Käynnistyskuvake

9 – Sulatuskuvake

10 - Kuivauskuvake

11 - Ilmanvaihtokuvake

12 – Vesipumppu kuvakkeessa

13 – Aseta kosteuden näyttöalue

14 – Tuulettimen nopeuden näyttöalue

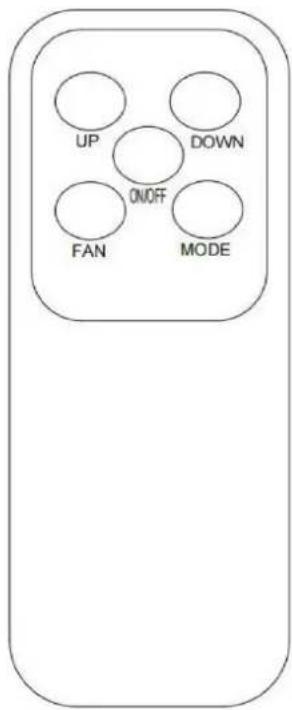

Kaukosäädinnäkymä

UP DOWN ON/OFF FAN MODE

Kaukosäädin toimii samalla tavalla kuin laitteessa olevat ohjaimet ja seinään kiinnitettävät ohjaimet.

Automaattinen sulatustoiminto

Alhaisissa lämpötiloissa laite alkaa sulattaa automaattisesti. Tänä aikana jäähdytyspuhallin toimii kunnolla, mutta asennettu kompressori sammuu itsestään. Sulatuksen merkkivalo palaa punaisena.

Huolto

VAROITUS: Irrota laite aina ennen huoltotoimenpiteitä.

Koneen rungon puhdistus

- Käytä pehmeää, kosteaaiiinaa laitteen ulkopuolen puhdistamiseen. Älä käytä saippuaa tai liuottimia.

MSW-DEH CRAWL SPACE 70

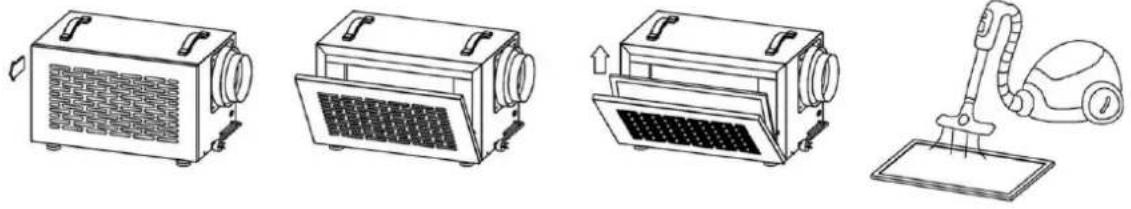

Suodattimen vaihto

1. Irrota laite.
2. Ilmanottolevyä pitää magneetti, avaa ilmanottolevy kuvan osoittamalla tavalla ja ota suodatin pois.
3. Imuroi tai vaihda suodatin.

Suodatin on vaihdettava 1500 käyttötunnin välein.

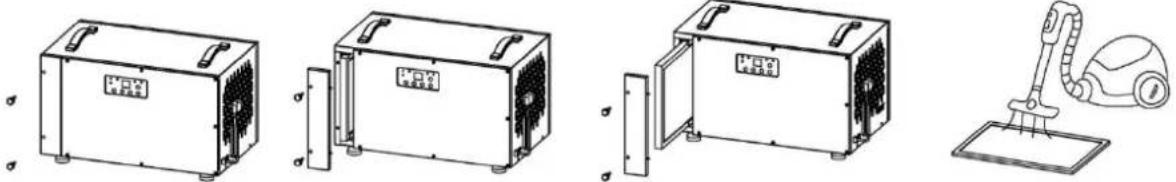

MSW-DEH CRAWL SPACE 90 MSW-DEH CRAWL SPACE 120

Suodattimen vaihto

1. Irrota laite.
2. Kierrä kaksi käsin kierrettyä lukkoa auki vastapäivään.
3. Irrota suodattimen kansi.
4. Vedä suodatin ulos.
5. Imuroi tai vaihda suodatin.

Suodatin on vaihdettava 1500 käyttötunnin välein.

Tärkeitä ohjeita

• Kompressori käynnistyy itsestään kolmen minuutin kuluttua ilmankuivaimen käynnistämisestä.
• Kun laite sulattaa, jäähdytystuuletin toimii kunnolla, mutta asennettu kompressori sammuu itsestään.
• Suodatin on vaihdettava 1500 käyttötunnin välein.
• Jätä turvallinen etäisyys seinän ja ilman tulo- ja poistoaukkojen välille.
• Irrota laite pistorasiasta ja liitä verkkopistoke tuotteeseen, jos sitä ei käytetä pidempään aikaan.
• Älä kallista laitetta yli 45°, ei liikuttaessa tai käytettäessä.
• Jos ilmankuivain on kallistunut vahingossa, älä käytä sitä 12 tunnin ajan.

Virheilmoitukset

Jos tapahtuu virhe, näytössä näkyy vastaava koodi:

VIRHE	SYY	RATKAISU
E1	Kelan anturin virhe	Vaihda kelan anturi
E2	Kosteusanturi-virhe	Vaihda kosteusanturi
E3	Lämpötila-anturin virhe	Vaihda lämpötila-anturi

Ongelmien ratkaisminen

Ongelma	Kuvaus	Ratkaisu
Ilmankuivain ei toimi.	1. Laitteessa ei ole virtaa.2. Virtapistoketta ei ole kytketty kunnolla.3. Näytössä näkyy virhekoodi E4.	1. Kytke virta päälle.2. Kytke virtapistoke kunnolla.3. Tyhjennä vedenkeräysastia.
Huono kosteudenpoistoteho	1. Ilman sisään- tai ulostuloaukko on peitetty.2. Huone ei ole suljettu. Matala kosteus ja lämpötila.	1. Avaa ilman sisään- ja ulostuloaukko.2. Sulje kaikki ovet ja ikkunat.3. Mitä alhaisempi huonelämpötila, sitä huonompi on kosteudenpoistoteho.
Korkea melutaso	1. Laitetta ei asetettu tasaiselle maalle.2. Ilman sisään- tai ulostuloaukko on peitetty	1. Sijoita laite tasaiselle alustalle.2. Avaa ilman sisään- ja ulostuloaukko.
