Produkttyp	Avfuktare
Märke	MSW
Modell	DEH CRAWL SPACE 70
Nominell spänning / frekvens	230 V~ / 50 Hz
Nominell effekt	280 W (vid 30°C, 80% RF)
Avfuktningskapacitet	45 L/dag (30°C, 80% RF) / 26 L/dag (27°C, 60% RF)
Nominell inström	1,7 A
Maximal inström	2,5 A (38°C, 80% RF)
Ljudtrycksnivå	≤55 dB(A)
Köldmedium	R290, laddning 150 g
Mått (L x B x H)	330 x 605 x 380 mm
Vikt	23,5 kg
Funktioner	Avfuktning, ventilation, automatisk avfrostning, timer (0-23 h)
Fuktighetsinställningsområde	10 % till 99 % RF
Display	Indikatorlampor (drift, avfrostning, avfuktning, ventilation, timer)
Fjärrkontroll	Valfritt: väggreglage (CAT5-kabel) eller fjärrkontroll
Dräneringstyp	Kontinuerlig avrinning via slang (medföljer)
Filter	Avtagbart silfilter, byte var 1500:e timme
Underhåll	Rengör höljet med en fuktig trasa (utan tvål); dammsug eller byt filter
Säkerhet	Kompressorns startfördröjning (3 min); automatisk avstängning vid fel (koder E1-E4); luta inte >45°
Installation	På plan och vertikal yta; fritt utrymme 12\" (31 cm) vid inlopp och 36\" (92 cm) vid utlopp; ångspärr krävs

Vanliga frågor - DEH CRAWL SPACE 70 MSW

Vilka är måtten och vikten på DEH CRAWL SPACE 70?

Måtten är 330 x 605 x 380 mm (LxBxH) och vikten är 23,5 kg.

Vad är avfuktningskapaciteten?

Kapaciteten är 45 L/dag vid 30°C och 80% RF, och 26 L/dag vid 27°C och 60% RF.

Hur installerar jag avfuktaren i ett krypgrundsutrymme?

Placera apparaten vertikalt på en plan yta. Försegla området med en ångspärr och täpp till alla ventiler. Se till att luftintaget har ett fritt utrymme på 12" (31 cm) och utloppet 36" (92 cm). En sidopanel bör vändas mot väggen för bättre spridning.

Hur ansluter jag avloppsslangen?

Dra avloppsslangen till en lämplig extern dränering. Undvik öglor eller lågpunkter i slangen. Se till att genomföringen är tätad med en ångspärr.

Hur rengör eller byter man filtret?

Koppla bort apparaten. Öppna luftintagsplattan (hålls av en magnet) och ta bort filtret. Dammsug det eller byt ut det. Filtret måste bytas var 1500:e drifttimme.

Vad betyder felkoderna E1, E2, E3 och E4?

E1 = spolegivarfel; E2 = fuktighetsgivarfel; E3 = temperaturgivarfel; E4 = vattentank full eller blockerat avlopp. Byt ut den defekta givaren för E1-E3, töm tanken eller kontrollera dräneringen för E4.

Kan jag använda en fjärrkontroll eller ett väggreglage?

Ja, som tillval. Du kan ansluta ett väggreglage via en CAT5-kabel (25 fot) eller använda en fjärrkontroll. Funktionerna är desamma som de inbyggda kontrollerna.

Hur ställer jag in timern?

Tryck på MODE-knappen flera gånger tills inställningen för fördröjd avstängning visas (display tänd eller släckt). Använd upp/ned-knapparna för att ställa in från 00 till 23 timmar. Bekräfta genom att trycka kort på MODE.

Varför startar inte avfuktaren?

Kontrollera strömförsörjningen och uttaget. Om displayen visar E4, töm vattentanken eller kontrollera avloppsslangen. Se till att apparaten har stått vertikalt i minst 2 timmar.

Hur fungerar automatisk avfrostning?

Vid låg temperatur avfrostar apparaten automatiskt. Under denna fas fortsätter fläkten att gå men kompressorn stannar. Avfrostningsindikatorn lyser rött.

BRUKSANVISNING DEH CRAWL SPACE 70 MSW

fuktighetsvisningsområdet

14 – Visningsområde for viftehastighet

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameterbeskrivning	Parametervärde
Produktnamn	Luftavfuktare
Modell	MSW-DEH CRAWL SPACE 70	MSW-DEH CRAWL SPACE 90	MSW-DEH CRAWL SPACE 120
Nominell spänning [V~] / frekvens [Hz]	230/50
Nominell effekt [W]	280 (30°C, 80%RH)	620 (30°C, 80%RH)	820 (30°C, 80%RH)
Nominell kapacitet [L/dag]	45 (30°C, 80%RH)26 (27°C, 60%RH)	72 (30°C, 80%RH)43 (27°C, 60%RH)	90 (30°C, 80%RH)55 (27°C, 60%RH)
Märk ingångsström [A]	1,7 (30°C, 80%RH)	2,7 (30°C, 80%RH)	3,7 (30°C, 80%RH)
Max nominell ingångsström [A]	2,5 (38°C, 80%RH)	3,7 (38°C, 80%RH)	5,4 (38°C, 80%RH)
Ljudtrycksnivå [dB(A)]	≤55	≤55	≤55
Max kylmedelsladdning	290 kr/150 g	290/270 kr	R290/330
Max arbetstryck för sug/avgassidan [MPa]	2.8 / 0.8	2.8 / 0.8	2.8 / 0.8
Värmeväxlare Max tillåtet tryck [MPa]	2,8	2,8	2,8
Mått [bredd x djup x höjd; mm]	330 x 605 x 380	360 x 560 x 410	380 x 600 x 500
Vikt [kg]	23,5	28,5	33

Installationskrav

Området där avfuktaren är placerad bör tätas med en ångspärr.

Om enheten installeras i ett krypgrund ska alla ventiler tätas.

För bästa luftspridning, installera enheten så att en sidopanel är vänd mot väggen.

För korrekt ventilation bör varken inlopp eller utlopp placeras mot en vägg. Inloppet behöver minst 12" (\~31 cm) spelrum och utloppet kräver ett minimum av 36" (\~92 cm) spelrum.

Avfuktarna är endast avsedda för drift när enheten står upprätt och i nivå med fötterna på marken.

Installation

1. Placera din avfuktare på en plan yta.

- Undvik att ställa den mot en ångspärr. Använd ingenting för att stödja den vid basen. Placera den på golvet. Om din enhet har placerats i någon annan position än upprätt placera den upprätt och vänta två timmar innan du slår på den.

1. Ordna dräneringslinjen

2. Dra avloppsslangen till ett lämpligt avlopp utanför.

3. Det ska inte finnas några öglor eller dopp på dräneringsslangen.

4. Tätning av punkten där avfuktaren är placerad med hjälp av en ångspärr.

5. Täta av alla öppningar om enheten installeras i ett krypgrund.

6. Undvik att placera inloppet och utloppet mot en vägg. Detta säkerställer korrekt ventilation. Du måste ge ett utrymme på 12" (\~31 cm) med inloppet och 36" (\~92 cm) utrymme för utloppet.
7. Placera sidopanelen mot väggen så att avfuktaren ger bästa spridning.
8. Din avfuktare är designad för att placeras på marken i samma nivå som fötterna. Placera den upprätt.
9. Underhåll bör utföras med strömmen avstängd eller urkopplad.

MSW-DEH CRAWL SPACE 70

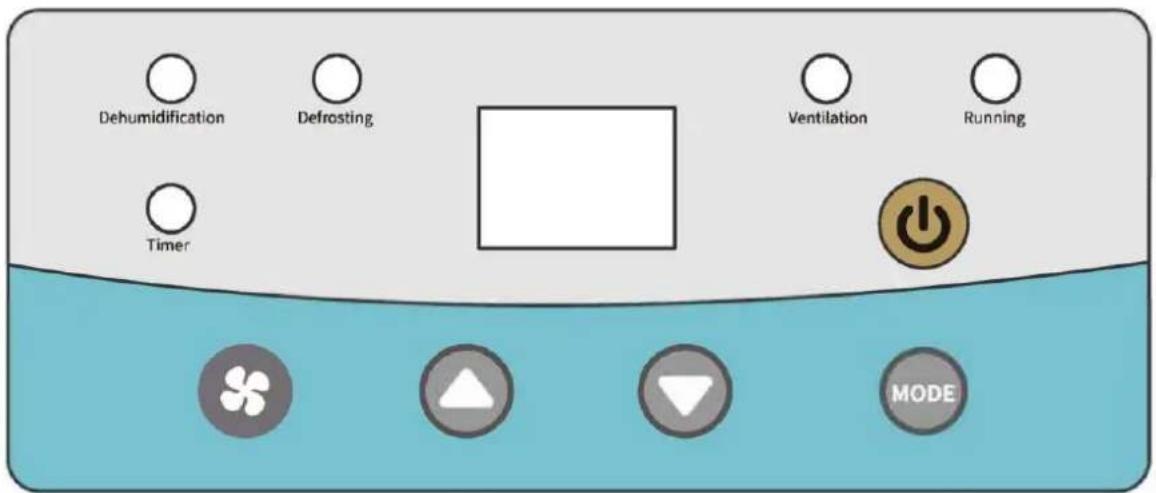

Knappar och displaysymboler

Funktioner av tangenter:

Använd denna knapp för att sätta på och stänga av avfuktaren.

Observera att det finns en fläktfördröjning på 1 minut.

Använd upp- och nedpilarna för att ställa in önskad luftfuktighetsbörvärde på displayen eller ta in tid för avstängning.

När önskat börvärde för fuktighet ställs in kan börvärdet vara valfritt antal mellan 10%-99%.

Vid inställd avstängningstid kan börvärdet vara 00-23.

Varje kort tryck på inställningsknappen: Ställ in fuktighetsvärde, ställ in avfuktnings-/ventilationsläge, ställ in tidpunkten för på/av-tid och avsluta.

Funktionsbeskrivning:

Justera vindhastigheten: tryck kort på vindhastighetsknappen för att justera.

Justera det inställda luftfuktighetsvärdet: tryck kort på lägesknappen, positionen för det inställda luftfuktighetsvärdet blinkar, tryck på upp- och nedknapparna för att justera.

Inställning av ventilations-/avfuktningsläge: Tryck kort på M-tangenten två gånger, tryck på upp- och nedknapparna för att växla läge.

Ställ in fördröjningsbytetiden: tryck kort på lägesknappen 3 gånger för att ange inställningen för fördröjd starttid (display på), tryck på upp- och nedknapparna för att justera, tryck kort på lägesknappen 4 gånger för att gå in i fördröjd avstängning tidsinställning (display av) trycker du på upp- och nedknapparna för att justera.

Fjärrkontrollinstruktioner (valfritt)

Avfuktare kan styras med valfria fjärrtillbehör:

Alternativ 1. Väggmonterad styrenhet som ansluter 25'CAT 5-kabel.

Alternativ 2. Fjärrkontroll.

Om din avfuktare är installerad i din krypgrund kan den väggmonterade kontrollern monteras i ditt bostadsutrymme eller garage. Detta ger dig ett enkelt sätt att övervaka avfuktaren. Så som fjärrkontrollen kan du styra enheten på avständ.

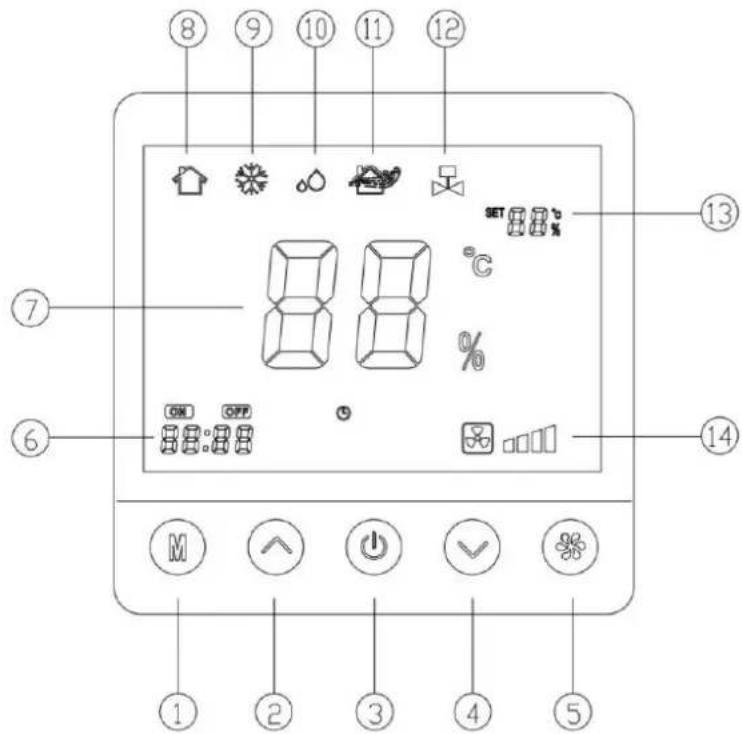

Väggmonterad kontrollvy

1 - M-tangent (lägesknapp)

2 - Upp-knapp

3 - Strömbrytare

4 - Nerknapp

5 – Knapp för vindhastighet

6 – Visningsområde för fördröjningsbrytare

7 – Visningsområde för omgivande luftfuktighet

8 - Startikon

9 – Avfrostningsikon

10 - Avfuktningsikon

11 – Ventilationsikon

12 – Vattenpump på ikon

13 – Ställ in visningsområdet för fuktighet

14 – Visningsområde för fläkthastighet

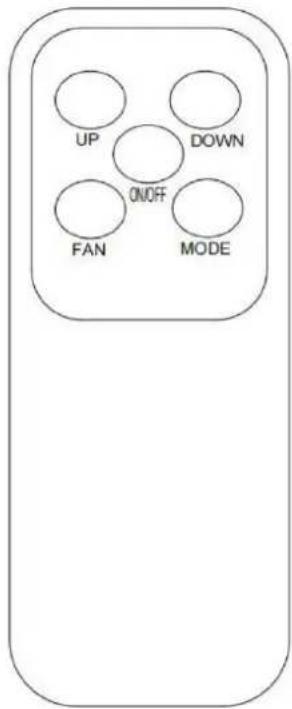

Fjärrkontrollvy

Fjärrkontrollen fungerar på samma sätt som kontroller på enheten och väggmonterad kontroll.

Vid låga temperaturer kommer enheten att börja avfrosta automatiskt. Under denna period fungerar kylfläkten korrekt men den insatta kompressorn stängs av av sig själv. Indikatorlampan för avfrostning kommer att lysa rött.

Underhåll

WARNING: Koppla alltid ur enheten innan du utför något underhåll.

- Använd en mjuk, fuktig trasa för att rengöra enhetens utsida. Använd inte tvål eller lösningsmedel.

MSW-DEH CRAWL SPACE 70

Filterbyte

1. Koppla ur enheten.
2. Luftintagsplattan hålls av en magnet, öppna luftintagsplattan som visas på bilden och ta ut filtret.
3. Vänligen dammsug eller byt ut filtret.

Filter behöver bytas var 1500:e drifttimme.

MSW-DEH CRAWL SPACE 90 MSW-DEH CRAWL SPACE 120

Filterbyte

1. Koppla ur enheten.
2. Skruva loss de två handvridlåsen moturs.
3. Ta bort filterkåpan.
4. Dra ut filtret.
5. Vänligen dammsug eller byt ut filtret.

Filter behöver bytas var 1500:e drifttimme.

Viktiga instruktioner

• Kompressorn slår på sig själv tre minuter efter att avfuktaren slagits på.
• När enheten avfrostar fungerar kylfläkten korrekt men den insatta kompressorn stängs av av sig själv.
  • Filter behöver bytas var 1500:e drifttimme.
• Lämna ett säkert avständ mellan vägg och luftin- och utlopp.
• Koppla ur enheten och anslut nätkontakten till produkten om den inte ska användas under en längre period.
• Luta inte enheten mer än 45°, varken när den rör sig eller när den används.
• Om avfuktaren lutade av misstag, använd den inte under en period av 12 timmar.

Felmeddelanden

Om ett fel uppstår kommer displayen att visa respektive kod:

FEL	RESONERA	LÖSNING
E1	Spolesensor-fel	Byt ut spolsensorn
E2	Fuktsensor-fel	Byt ut fuktsensorn
E3	Temperatursensor-fel	Byt ut temperatursensorn

Felsökning

Problem	Beskrivning	Lösning
Avfuktare fungerar inte.	1. Enheten har ingen ström.2. Nätkontakten är inte ordentligt ansluten.3. Displayen visar felkod E4.	1. Slå på strömförsörjningen.2. Anslut nätkontakten ordentligt.3. Töm vattenuppsamlingsbehållaren.
Dålig avfuktningsprestanda	1. Luftin- eller utlopp är täckt.2. Rummet är inte stängt. Låg fukt och temperatur.	1. Avtäck luft in- och utlopp.2. Stäng alla dörrar och fönster.3. Ju lägre rumstemperatur desto sämre avfuktningsprestanda.
Hög ljudnivå	1. Enheten var inte placerad på jämn mark.2. Luftin- eller utlopp är täckt	1. Placera enheten på jämnt underlag.2. Avtäck luft in- och utlopp.
