BRUKSANVISNING DEH 100PT MSW

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameter beskrivning	Parameter värde
Produktnamn	Avfuktare
Modell	MSW-DEH 100PT
Märkspänning [V~] / Frekvens [Hz]	230/50
Nominell effekt [W]	780
Mått [bredd x djup x höjd; mm]	46,5 x 26 x 37
Vikt [kg]	13,05

I. Produktramverk

Enheten är utformad för att ta bort överflödig fukt från luften, vilket hjälper till att bibehålla optimala luftfuktighetsnivåer i inomhusmiljöer. Det är särskilt användbart i fuktiga områden som källare, badrum eller rum som är utsatta för kondens, vilket minskar risken för mögel och mögel. Enheten förbättrar den övergripande luftkvaliteten genom att minska allergener som dammkvalster och mögelsporer, vilket gör den fördelaktig för individer med andningsproblem.

Denna manual täcker installation, drift, underhåll och grundläggande felsökning och är designad för de flesta avfuktareanvändare. Syftet är att tillhandahålla viktig information för att hjälpa användarna att förstå maskinens struktur och funktion, vägleda dem om hur de ska installera, använda och underhålla enheten, och hjälpa till med grundläggande felsökning innan de söker professionell service.

2.3 Säkerhetsinstruktioner

Denna manual ger riktlinjer för optimal drift av avfuktaren, men dessa rekommendationer är endast avsedda som vägledning och tar inte på sig personligt ansvar eller efterlevnad av lokala säkerhetsföreskrifter. När du installerar och använder avfuktaren är enskilda ansvariga för följande:

★ Thandmäckland

★ Sjolmalresiktegeomägöbelingeredistüberadenanal

Enheten uppfyller alla europeiska standardsäkerhetskrav och specifikationer, med noggrann hänsyn till säkerheten för både personal och utrustning under dess konstruktion och tillverkning. Varje kapitel i den här handboken innehåller säkerhetsinformation som tydligt belyser farliga operationer, och varningssymboler tillhandahålls som varningspåminnelser.

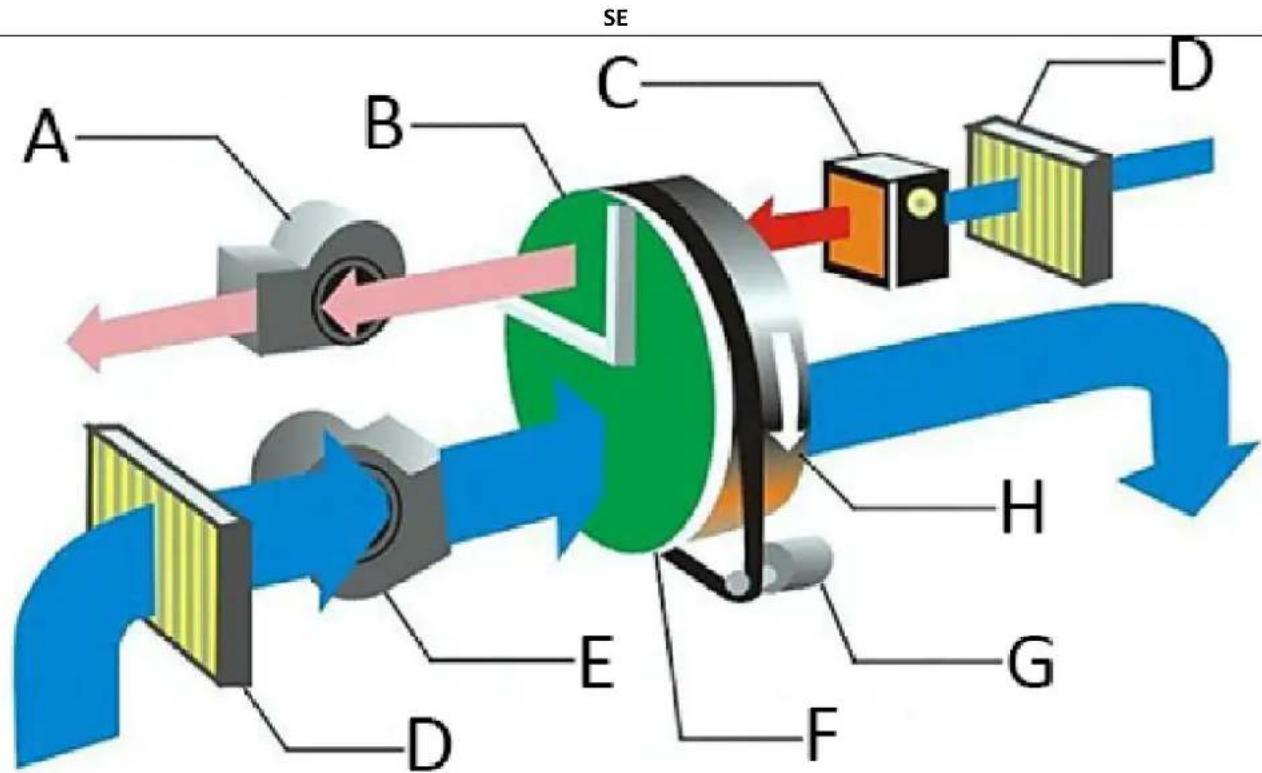

2.4 Verksamhetsprincip

• Torkmedelsavfuktarens kärnstruktur är ett roterande hjul, som är ett bikakehjul med en fuktabsorbent, gjord av ett speciellt värmebeständigt kompositmaterial. Det roterande bikakehjulet har egenskaperna för större fuktupptagningsyta än ytan, lågt cirkulationsmotständ och hög avfuktningseffektivitet.
• På båda sidor av hjulet delar ett membran med hög tätningsprestanda upp hela ytan i två sektorer: processektorn och regenereringsåtervinningssektorn. När bearbetningsluft som behövt avfuktas kommer in i processektorn, absorberas vattenångan av bäraren i hjulet och torkas och den latenta värmen frigörs. Den torra luften skickas ut genom fläkten. När absorptionen av vatten ökar, blir bearbetningssektorn mättad. För att bibehålla sin stabila avfuktningsprestanda, den mättade
• hjulet överförs till regenereringssektorn under motorns drivning, och regenereringsprocessen startar. Regenereringsluften nådde 100 \~ 140 °C genom uppvärmning och blåste sedan in i regenereringsområdet. I det höga temperaturtillständet desorberas den absorberade fukten i hjulet och avger mycket känslig värme. De
• temperaturen i sig själv sänks och den övergår i den fuktiga luften fylld med fukt som släpps ut till utsidan av rummet i nästa steg, och vattenöverföringen är klar. Hjulets kraftfulla avfuktningskapacitet återställs och fortsätter att avfukta i arbetsområdet. Processen med avfuktning och regenerering ovan pågår samtidigt. Det konstanta arbetstillståndet för denna avfuktare säkerställs genom att luften och regenereringshjulet torkas kontinuerligt.

SE A B C D H E G F D

A Regenereringsfläkt

B Återvinningssektorn för regenerering

C Avluftningsvärmare

D Filter

E Bearbetningsfläkt

3.1 Transport och förvaring

För att säkerställa kvaliteten och tillförlitligheten hos avfuktningsmaskinen inspekteras varje enhet noggrant före leverans. Om maskinen behöver förvaras en tid före installation, bör följande försiktighetsåtgärder iakttas:

① Demontera inte transportförpackningen när maskinen skickas från fabriken..
② Se till att maskinen är placerad på ett sätt som undviker fysisk skada.
③Maskinen måste förvaras övertäckt för att skydda den mot damm, frost och regn.

Ta bort transportförpackningen från maskinen och inspektera produkten för att säkerställa att den inte skadades under transporten. Om någon skada upptäcks, vänligen kontakta utrustningstillverkaren omedelbart. Om rörledningarna som är anslutna till avfuktningsmaskinen redan har installerats, kontrollera om rörlayouten är lämplig. Om miljön eller installationsförhållandena är otillfredsställande, kontakta tillverkaren för hjälp.

3.3 Varning

- Varning! Alla elektriska anslutningar måste utföras av fackmän i enlighet med lokala föreskrifter. Se till att maskinen är

ansluten till rätt spänning och frekvens som anges på maskinens märkskylt.

• Varning! Strömbrytaren bör endast användas för nödavstängningar. När maskinen stannar stannar även regenereringsfläkten. Om regenereringsvärmaren samlar värme kan det orsaka skador på komponenter som liknar värmaren.
• Varning! Avfuktaren är designad för en specifik luftbehandlingsvolym och bör inte anslutas direkt till ett luftkonditioneringssystem. Felaktig justering av den behandlade luften och den regenererade luftvolymen kan leda till utrustningsfel.

3.4 Hanteringsutrustning

Varje modul i avfuktningsmaskinen väger 15 kg, så det är viktigt att använda en lyftanordning för att förhindra personskador och skador på maskinen. Hantera avfuktningsmaskinen varsamt. En kran eller gaffeltruck kan användas för att flytta maskinen. När du använder en kran, välj lämpliga lyftpunkter som inte kommer i kontakt med motorn, styrsystemet eller exponerade rördelar för att undvika att skada maskinen. Gaffeltruck och kranhål finns i den nedre delen av varje modul för detta ändamål.

3.5 Säkerhetsplacering

hans avfuktare är designad för inomhusinstallation, och det är avgörande att ha tillräckligt med och kompakt serviceutrymme för rengöring och underhåll. För att förhindra intern kondens bör avfuktaren inte utsättas för miljöer där temperaturen är lägre än daggpunkten för processluften. Om maskinen måste installeras utomhus bör lämpliga skyddsåtgärder vidtas för att förhindra att regnvatten eller snö kommer in i enheten.

3.6 Grundinställning

Avfuktningsmaskinen måste installeras på en horisontell yta eller plattform som kan bära maskinens vikt. Ett speciellt fundament är inte nödvändigt om den maximala lastkapaciteten inte överskrids. Efter att du har installerat avfuktaren, kontrollera att den är vågrät. Om enheten ska vara fast inställning ska installationshålet prefabriceras på enhetens stål.

3.7 Luftkanalanslutning

Kanalerna för processluft och regenererad luft bör följa de rekommenderade värdena som anges i ISO 7807. Installationen av rördelar för kanaler och vinkelflänsar bör inte överstiga 20 mm långa. När du installerar de anslutna rören för avfuktarens inlopp och utlopp, vänligen beakta följande rekommendationer:

• Minimera rörets längd så mycket som möjligt för att minska statisk tryckförlust i luftsystemet.
• Minimera rörets längd så mycket som möjligt för att minska statisk tryckförlust i luftsystemet.

• Luftkanalen bör isoleras för att förhindra att luftflödestemperaturen i rörledningen sjunker under utomhusluftens daggpunktstemperatur. Detta hjälper till att undvika att utsätta rörets yttervägg för kondens, vilket kan leda till korrosion och energiförlust.

• Rör som är anslutna direkt till avfuktningsenheten bör stödjas fullt ut för att minimera belastningen och trycket som orsakas av rörledningens vikt och funktion.

• Se till att utformningen och installationen av rören inte begränsar drift eller underhåll.
• För att minska överföringen av buller och vibrationer längs röret, överväg att installera en högkvalitativ, stark, lufttät flexibel anslutning vid regenereringsutloppet.
• En luftventil måste installeras på utloppsrören för både processluften och regenererad luft.
• Rörledningens totala motständ på både behandlingssidan och regenereringssidan bör inte överstiga den kapacitet som tillhandahålls av fläkten i enheten.
• Om luft sugs in i avfuktaren, se till att inloppet är placerat tillräckligt högt över marken för att förhindra intag av damm och skräp. Inloppet bör placeras så långt bort som möjligt från föroreningskällor som energiavfall, ånga och skadliga gaser. För att förhindra att våt luft befuktar behandlad luft, bör utomhusinloppet för behandlad luft vara minst 2 meter från våtluftsutloppet. Dessutom bör rörkonstruktionen beakta skydd mot inträngning av regnvatten och snö.
• I regenereringssystemets våtluftskanal, där luft har en hög fukthalt och det lätt kan bildas kondens på rörets innerväggar, bör det horisontella röret installeras med en nedåtgående lutning bort från avfuktningsenheten. Ett kondensatavlopp bör placeras vid den lägsta punkten av rörledningen för att förhindra vattenansamling. Våtluftskanaler måste isoleras för att förhindra korrosion och vattenansamling om luftens daggpunktstemperatur inuti röret är högre än den yttre lufttemperaturen.

A Avfuktningsutrymme

När avfuktaren placeras inomhus ska rören för regenererad luft in- och utlopp anslutas till utsidan. Processluftutloppet bör riktas för att fördela luft i avfuktningsrummet. Processluftintaget kräver inget anslutet rör.

V. Produktdrift

Standardstyrningen av avfuktaren har konfigurerats internt och ytterligare program styrs och ansluts enligt användarens krav. Operationen är enkel, men maskinen bör användas av en kvalificerad fackman. Innan du använder avfuktaren, läs bruksanvisningen och alla relaterade instruktioner noggrant

• Varning! Vänligen läs bruksanvisningen noggrant före användning, vi ansvarar inte för eventuella förluster som orsakas av underlåtenhet att följa instruktionerna.
• Varning! Om det elektriska styrsystemet misslyckas, se till att huvudströmförsörjningen är fränkopplad innan du utför några kontroller eller underhåll. Vi ska inte hållas ansvariga för förluster till följd av obehöriga ändringar av kretsen eller relaterade inställningar utan korrekt kunskap eller säkerhet.
• Varning! Vi ska inte hållas ansvariga för förluster till följd av obehöriga ändringar som användaren gjort av styrkretsen, kontrollprocedurer, systemparametrar eller på grund av felaktig användning.

Strömbrytare med 3 lägen:

• "O": Av läge, alla delar slutar fungera.
- "MAN": Manuell - enheten kommer att avfukta kontinuerligt tills den stängs av manuellt.
- "AUTO": Enheten pausar automatiskt när den inställda fuktighetsnivån nås. Om den relativa luftfuktigheten (RH) stiger över den inställda RH-nivån kommer maskinen att återuppta driften.

I driftläge, när omkopplaren är påslagen (antingen i läge "MAN" eller "AUT"), kommer fläktarna, hjulet och värmaren att gå samtidigt. Amperemätaren visar strömmen som dras av reaktiveringsvärmaren när den stabiliserats, och timern börjar samla maskinens arbetstid.

När omkopplaren är i "MAN"-läget kommer avfuktarens fläkthjul och värmaren att gå kontinuerligt och hygrostatlampan kommer att lysa.

Maskinen använder fuktighetsregulatorn för att styra avfuktaren på/av. Fuktighetsregulatorn placeras i avfuktningsområdet och fuktskalan justeras till önskad luftfuktighet. När luftfuktigheten är högre än den inställda luftfuktigheten slås maskinen på och när luftfuktigheten är lägre än den inställda luftfuktigheten stängs maskinen av. Maskinen har sin egen styrlogik för att styra temperaturen och begränsa strömmen.

VI. Produktunderhåll

Avfuktaren kan köras under lång tid, och den kräver minimalt med underhåll. Det är fördelaktigt för en långsiktigt god drift av enheten att underhålla avfuktaren. Underhållsfrekvensen beror på enhetens drifttillständ och installationsmiljö. Om den behandlade luften är hög i damm, behöver det relativa underhållet vara mer frekvent.

• Varning! Det är hög spänning inuti avfuktaren. Se till att strömmen är helt avstängd innan du utför något underhållsarbete.
• Varning! Det finns områden med hög temperatur inuti avfuktaren. Se till att underhållsarbeten endast utförs efter att enheten och de anslutna rören har svalnat.
• Varning! Justering, underhåll och reparation av enheten bör endast utföras av en kvalificerad tekniker. Det är viktigt att alla inblandade är medvetna om den höga temperaturen och det höga trycket som finns inuti avfuktaren.

6.2 Inspektion och underhållsprocedurer

Procedurerna för att kontrollera och underhålla enhetens rutindelar finns listade i tabellen. Detta kanske inte inkluderar detaljer om externa komponenter relaterade till maskinen. Vid behov, se ytterligare relevant information från utrustningstillverkaren.

SE

Delar	Inspektera och underhålla rutiner
	En halv månad	12 månader
Processluft och regenerativa luftfilter	Rengör filterlådan; byt ut om det är smutsigt.	Rengör filterlådan; byt ut om det är smutsigt.
Processluft och regenerativa luftfläktar	Kontrollera om det finns mekaniska skador, rengör motorhölje och fläkt efter behov	Damm och skräp i kylspåret på motorhusets yta måste rengöras, kontrollera motorns blockterminal för att säkerställa att ledningarna inte är lösa, kontrollera om det finns några skador på fläkthjulet. Om det finns några tecken på korrosion, agera omedelbart.Kontrollera luftvolymen och justera luftventilen efter behov, se avsnittet om driftsättning i manualen.
Hjuldriven motorenhet	Kontrollera om drivremmen är skadad och om installationen är lämplig.	Kontrollera motorns ledningar för att säkerställa att den inte är lös. Kontrollera om motorns blockterminal är skadad och överhettad.
Elektrisk styrbox och ledningar	Kontrollera om komponenter och ledningar i elskåpet är skadade och överhettade. Se till att det inte finns någon lös anslutning	Inspektera komponenterna och ledningarna i elskåpet för tecken på skador eller överhettning. Under normal drift, om en komponent alltid är aktiv eller aldrig aktiveras, flytta eller återställ den flera gånger regelbundet för att koppla in dess spole och kontakter. Se till att alla anslutningar är säkra och rengör allt damm och skräp från alla delar. Rengör damm och skräp i elskåpets kylfläns.
Regenerativ värmare och bakvärmare	Rengör damm och skräp i botten och ytan av värmaren.	Kontrollera att alla rörledningar, kablar och kontroldelar är lösa eller inte. Om den är lös, fäst den. Rengör damm och skräp i botten och ytan av värmaren.
Torkmedelshjul	Kontrollera om det är överhettning och blockering eller inte.Rengör damm i hjulets yta	Kontrollera om det är överhettning och blockering eller inte. Rengör damm i hjulets yta.
Hermetisk tätning	Kontrollera om det är skada eller förskjutning. Om det finns slitage eller skada, byt ut det.	Kontrollera om det är skada eller förskjutning. Om det finns slitage eller skador, byt ut det.
Anslutning av aggregat och luftkanal	Kontrollera om luften läcker eller inte , och om anslutningen av aggregat och luftkanal är det	Kontrollera om det finns luftläckor och se till att anslutningen mellan enheten och luftkanalen är säker. Inspektera dessutom efter eventuell dammuppbyggnad och kontrollera om det finns tecken på skador

VII. Felsökning

7.1 Procedur för borttagning av problem

Om enheten misslyckas, vänligen konsultera felanalysen och motsvarande lösningar nedan innan du kontaktar utrustningsleverantören, eftersom problemet kan vara lätt att felsöka. Observera att den här guiden kanske inte täcker externa komponenter relaterade till maskinen. Vid behov, se ytterligare relevant information från utrustningstillverkaren

Problem	Möjlig orsak	Åtgärder för att felsöka
Maskinen stängs av	StrömförsörjningsfelOmkopplarval är inte valt att startaMatningsledningens strömbrytare löser utAnslutningsfel och strömbrytare hoppar av	Kontrollera maskinens strömförsörjningVälj till rätt startByt strömbrytare Kontrollera kretsen för kablarna
Hjulen går inte	Rotormotorn har fastnat	Ta bort hindret
Den regenerativa luftfläkten går inte	Tillståndsomkopplaren är på AUTO	Tillståndsomkopplaren är på MAN
Värmeröret fungerar inte	Säkringen brinner ner	Byt säkring
Enheten fungerar inte	Strömförsörjning i problem Inställningen av fuktighetsregulatorn går felIntern överhettning	Översynskrets ÄndrafuktighetsinställningAvled värme inuti maskinen snabbt
Avfuktning minskad	Regenerativ värmekapacitet räcker inteFel på hjuldrivsystemetFuktighetsregulatorn fungerar inte korrekt.	Kontrollera värmarens arbetsförhållanden .Kontrollera drivremmen och drivmotornKontrollera parametrarna för luftfuktigheten kontroller
