Caractéristique	Détails
Type de produit	Déshumidificateur
Capacité d'extraction	100 litres par jour
Volume de couverture	Jusqu'à 400 m²
Réservoir d'eau	Réservoir de 5 litres
Déshumidification automatique	Oui, avec humidistat intégré
Niveau sonore	45 dB
Consommation énergétique	350 W
Dimensions	450 x 300 x 600 mm
Poids	15 kg
Utilisation recommandée	Intérieur, pour réduire l'humidité excessive
Entretien	Nettoyage régulier du filtre et du réservoir
Sécurité	Protection contre le débordement et surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - DEH 100PT MSW

Comment savoir si le déshumidificateur MSW DEH 100PT fonctionne correctement ?

Vérifiez que le voyant d'alimentation est allumé et que l'eau est collectée dans le réservoir. Assurez-vous également que le niveau d'humidité dans la pièce diminue.

Que faire si le réservoir d'eau est plein et que le déshumidificateur ne redémarre pas ?

Videz le réservoir d'eau et remettez-le en place. Le déshumidificateur devrait redémarrer automatiquement. Si ce n'est pas le cas, vérifiez que le capteur de niveau d'eau n'est pas obstrué.

Pourquoi le déshumidificateur MSW DEH 100PT émet-il un bruit inhabituel ?

Un bruit inhabituel peut être causé par des objets bloquant les ventilateurs ou par l'accumulation de poussière. Vérifiez l'appareil et nettoyez-le si nécessaire.

Combien de temps faut-il pour que le déshumidificateur MSW DEH 100PT atteigne son efficacité maximale ?

Il peut prendre plusieurs heures pour que le déshumidificateur atteigne son efficacité maximale, en fonction du niveau d'humidité initial dans la pièce.

Est-ce que le déshumidificateur MSW DEH 100PT consomme beaucoup d'énergie ?

Le MSW DEH 100PT est conçu pour être économe en énergie. Vérifiez les spécifications pour connaître la consommation électrique exacte.

Comment nettoyer le filtre du déshumidificateur ?

Retirez le filtre selon les instructions du manuel, puis nettoyez-le à l'eau tiède. Assurez-vous qu'il soit complètement sec avant de le remettre en place.

Que faire si l'appareil ne démarre pas ?

Vérifiez que l'appareil est branché et que la prise fonctionne. Assurez-vous également que le réservoir n'est pas plein et que tous les réglages sont corrects.

Puis-je utiliser le déshumidificateur dans des températures très basses ?

Le MSW DEH 100PT est conçu pour fonctionner efficacement dans une plage de température spécifique. Évitez de l'utiliser en dessous de 5 °C.

Comment savoir quand remplacer le déshumidificateur ?

Si l'appareil ne fonctionne plus efficacement après un entretien régulier ou s'il présente des pannes fréquentes, il peut être temps de le remplacer.

MODE D'EMPLOI DEH 100PT MSW

Nom du produit Déshumidificateur d'air

Caractéristiques techniques du paramètre description du paramètre valeur Nom de produit Déshumidificateur d'air Modèle MSW-DEH 100PT Tension nominale [V] / Fréquence [Hz] 230/50 Puissance nominale [W]

Dimensions [Largeur x profondeur x hauteur ; mm] 46,5 x 26 x 37 Poids [kg] 13,05

II. Présentation du produit

2.1 Brève introduction

L'appareil est conçu pour éliminer l'excès d'humidité de l'air, contribuant ainsi à maintenir des niveaux d'humidité optimaux dans les environnements intérieurs. Il est particulièrement utile dans les zones humides telles que les sous-sols, les salles de bains ou les pièces sujettes à la condensation, réduisant ainsi le risque de développement de moisissures. L'appareil améliore la qualité globale de l'air en réduisant les allergènes comme les acariens et les spores de moisissure, ce qui le rend bénéfique pour les personnes souffrant de problèmes respiratoires.

2.2 Introduction au manuel

Ce manuel couvre l’installation, le fonctionnement, la maintenance et le dépannage de base et est conçu pour la majorité des utilisateurs de déshumidificateurs. Son objectif est de fournir des informations essentielles pour aider les utilisateurs à comprendre la structure et le fonctionnement de la machine, de les guider sur la façon d'installer, d'utiliser et d'entretenir l'unité, et d'aider au dépannage de base avant de faire appel à un service professionnel.FR

2.3 Consignes de sécurité

Ce manuel fournit des directives pour un fonctionnement optimal du déshumidificateur, mais ces recommandations sont fournies à titre indicatif uniquement et n'assument pas la responsabilité personnelle ni le respect des réglementations de sécurité locales. Lors de l'installation et de l'utilisation du déshumidificateur, les personnes sont responsables des points suivants : ★ Prenez soin de vous et des autres ! ★ Protégez la sécurité de la machine en vous conformant à la description et aux instructions de ce manuel ! L'appareil répond à toutes les exigences et spécifications de sécurité des normes européennes, avec une attention particulière portée à la sécurité du personnel et de l'équipement lors de sa conception et de sa fabrication. Chaque chapitre de ce manuel comprend des informations de sécurité qui mettent clairement en évidence les opérations dangereuses, et des symboles d'avertissement sont fournis à titre de rappel de mise en garde.

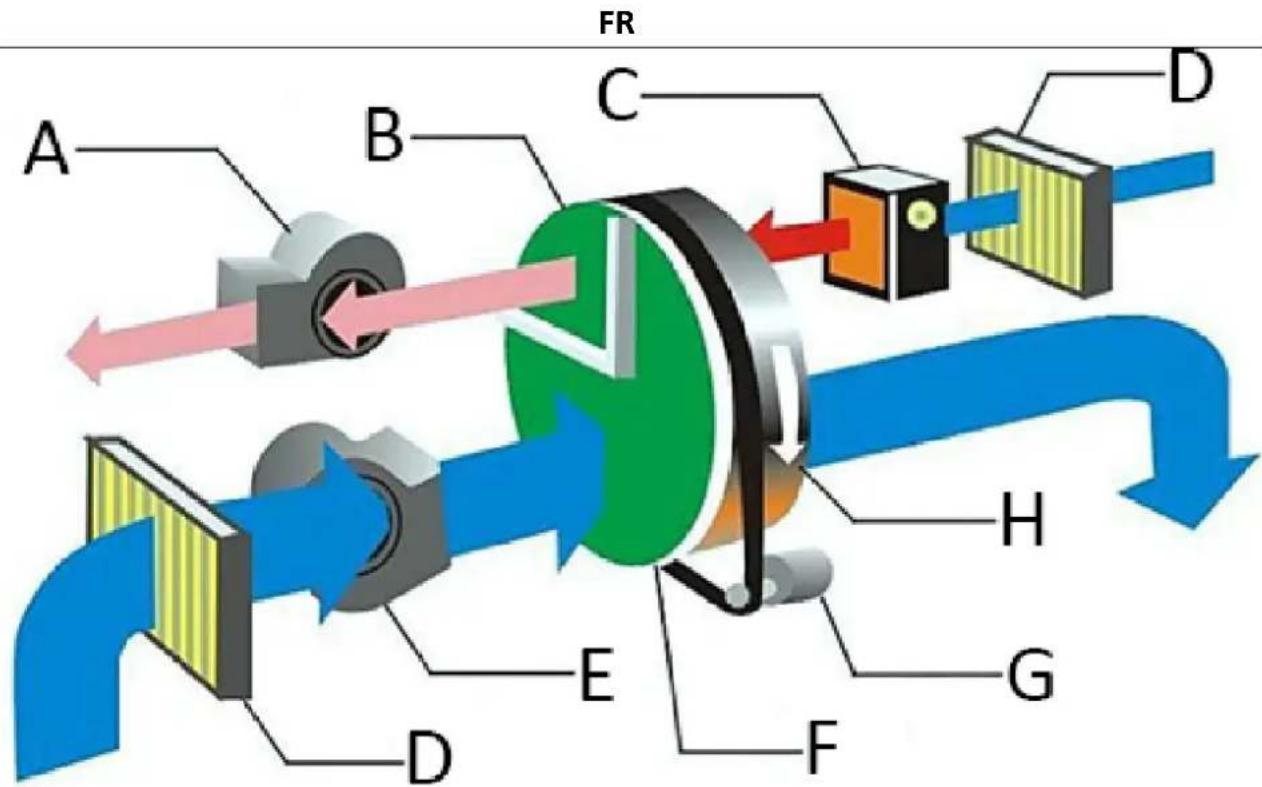

2.4 Principe de fonctionnement

● La structure principale du déshumidificateur à dessiccant est une roue rotative, qui est une roue en nid d'abeille avec un absorbant l'humidité, constituée d'un matériau composite spécial résistant à la chaleur. La roue rotative en nid d'abeille présente les caractéristiques d'une plus grande surface d'absorption d'humidité que la surface, d'une faible résistance à la circulation et d'une efficacité de déshumidification élevée. ● De chaque côté de la roue, un diaphragme à haute performance d'étanchéité divise toute la surface en deux secteurs : le secteur de traitement et le secteur de récupération de régénération. Lorsque l'air de traitement devant être déshumidifié entre dans le secteur de traitement, la vapeur d'eau est absorbée par le support dans la roue et est séchée, et la chaleur latente est libérée. L'air sec est envoyé par le ventilateur. À mesure que l’absorption d’eau augmente, le secteur de la transformation devient saturé. Pour maintenir ses performances de déshumidification stables, l'eau saturée ● la roue est transférée au secteur de régénération sous l'entraînement du moteur, et le processus de régénération démarre. L'air de régénération atteint 100 à 140 ℃ par chauffage, puis soufflage inverse dans la zone de régénération. Dans des conditions de température élevée, l'humidité absorbée dans la roue est désorbée et libère beaucoup de chaleur sensible. Le ● La température de l'eau diminue d'elle-même et elle se transforme en air humide rempli d'humidité qui est évacué vers l'extérieur de la pièce à l'étape suivante, et le transfert d'eau est terminé. La puissante capacité de déshumidification de la roue est restaurée et continue de déshumidifier la zone de travail. Le processus de déshumidification et de régénération mentionné ci-dessus se produit en même temps. Le fonctionnement constant de ce déshumidificateur est assuré par le séchage de l'air et la régénération continue de la roue.FR

Souffleur de régénération

Secteur de la régénération et de la récupération

Réchauffeur de purge

Ventilateur de traitement

Secteur de la transformation

III. Installation du produit

3.1 Expédition et stockage

Afin de garantir la qualité et la fiabilité de la machine de déshumidification, chaque unité est soigneusement inspectée avant la livraison. Si la machine doit être stockée pendant une certaine période avant l'installation, les précautions suivantes doivent être respectées : ① Ne démontez pas l'emballage de transport lorsque la machine est expédiée depuis l'usine. ② Assurez-vous que la machine est placée de manière à éviter tout dommage physique. ③La machine doit être stockée dans un endroit couvert pour la protéger de la poussière, du gel et de la pluie.

3.2 Inspections de produits

Retirez l’emballage de transport de la machine et inspectez le produit pour vous assurer qu’il n’a pas été endommagé pendant le transport. Si des dommages sont détectés, veuillez contacter immédiatement le fabricant de l'équipement. Si la tuyauterie raccordée à la machine de déshumidification a déjà été installée, vérifiez si la disposition des tuyaux est appropriée. Si l'environnement ou les conditions d'installation ne sont pas satisfaisants, veuillez contacter le fabricant pour obtenir de l'aide .FR

• Avertissement! Tous les raccordements électriques doivent être effectués par des professionnels conformément aux réglementations locales. Assurez-vous que la machine est connectée à la tension et à la fréquence correctes telles que spécifiées sur la plaque signalétique de la machine.

• Avertissement! L'interrupteur d'alimentation ne doit être utilisé qu'en cas d'arrêt d'urgence. Lorsque la machine s'arrête, le ventilateur de régénération s'arrête également. Si le réchauffeur de régénération accumule de la chaleur, cela peut endommager des composants similaires au réchauffeur.

• Avertissement! Le déshumidificateur est conçu pour un volume de traitement d'air spécifique et ne doit pas être directement connecté à un système de climatisation. Un réglage incorrect des volumes d’air traité et d’air régénéré peut entraîner une défaillance de l’équipement.

3.4 Équipement de manutention

Chaque module de la machine de déshumidification pèse 15 kg, il est donc indispensable d'utiliser un dispositif de levage pour éviter de blesser le personnel et d'endommager la machine. Manipulez le déshumidificateur avec précaution. Une grue ou un chariot élévateur peut être utilisé pour déplacer la machine. Lorsque vous utilisez une grue, sélectionnez des points de levage appropriés qui n'entrent pas en contact avec le moteur, le système de commande ou les raccords de tuyauterie exposés pour éviter d'endommager la machine. Des trous pour chariot élévateur et grue sont situés dans la partie inférieure de chaque module à cet effet.

3.5 Placement de sécurité

Ce déshumidificateur est conçu pour une installation en intérieur et il est essentiel de maintenir un espace de service adéquat et compact pour le nettoyage et l'entretien. Pour éviter la condensation interne, le déshumidificateur ne doit pas être exposé à des environnements où la température est inférieure au point de rosée de l'air de traitement. Si la machine doit être installée à l’extérieur, des mesures de protection appropriées doivent être prises pour empêcher l’eau de pluie ou la neige de pénétrer dans l’appareil.

3.6 Réglage de la fondation

La machine de déshumidification doit être installée sur une surface horizontale ou une plate-forme capable de supporter le poids de la machine. Une fondation spéciale n'est pas nécessaire si la capacité de charge maximale n'est pas dépassée. Après avoir installé le déshumidificateur, vérifiez qu’il est de niveau. Si l'unité doit être fixée, le trou d'installation doit être préfabriqué sur l'acier de l'unité.

3.7 Raccordement de conduit d'air

Les conduits d'air de traitement et d'air régénéré doivent respecter les valeurs recommandées spécifiées dans la norme ISO 7807. L'installation de raccords de tuyauterie pour conduits et brides coudées ne doit pas dépasser 20 mm de longueur. Lors de l'installation des tuyaux connectés pour l'entrée et la sortie du déshumidificateur, veuillezFR tenir compte des recommandations suivantes :

• Réduisez au minimum la longueur du tuyau afin de réduire la perte de pression statique dans le système d’air.

• Réduisez au minimum la longueur du tuyau afin de réduire la perte de pression statique dans le système d’air.

• Le conduit d'air doit être isolé pour éviter que la température du flux d'air à l'intérieur du pipeline ne descende en dessous du point de rosée de l'air extérieur. Cela permet d’éviter d’exposer la paroi extérieure du tuyau à la condensation, ce qui pourrait entraîner de la corrosion et des pertes d’énergie.

• Les tuyaux raccordés directement à l’unité de déshumidification doivent être entièrement soutenus pour minimiser la charge et la pression causées par le poids et le fonctionnement de la canalisation.

• Assurez-vous que la conception et l’installation des canalisations ne restreignent pas l’accès aux opérations d’exploitation ou de maintenance.

• Pour réduire la transmission du bruit et des vibrations le long de la canalisation, pensez à installer un raccord flexible de qualité, solide et étanche à la sortie de la régénération.

• Une vanne d’air doit être installée sur les tuyaux de sortie de l’air de traitement et de l’air régénéré.

• La résistance totale de la tuyauterie, tant du côté traitement que du côté régénération, ne doit pas dépasser la capacité fournie par le ventilateur de l'unité.

• Si de l’air est aspiré dans le déshumidificateur, assurez-vous que l’entrée est positionnée suffisamment haut au-dessus du sol pour empêcher l’aspiration de poussière et de débris. L'entrée doit être placée aussi loin que possible des sources de pollution telles que les déchets énergétiques, la vapeur et les gaz nocifs. Pour éviter que l’air humide n’humidifie l’air traité, l’entrée extérieure de l’air traité doit être située à au moins 2 mètres de la sortie d’air humide. De plus, la conception de la tuyauterie doit tenir compte de la protection contre l’intrusion d’eau de pluie et de neige.

• Dans le conduit d'air humide du système de régénération, où l'air a une teneur en humidité élevée et où la condensation peut facilement se former sur les parois intérieures du tuyau, le tuyau horizontal doit être installé avec une pente descendante loin de l'unité de déshumidification. Un drain de condensat doit être placé au point le plus bas de la canalisation pour éviter l’accumulation d’eau. Les conduits d’air humide doivent être isolés pour éviter la corrosion et l’accumulation d’eau si la température du point de rosée de l’air à l’intérieur du tuyau est supérieure à la température de l’air extérieur. IV. Instructions d'installation

Lorsque le déshumidificateur est placé à l'intérieur, les tuyaux d'entrée et de sortie de l'air régénéré doivent être raccordés à l'extérieur. La sortie d’air de traitement doit être orientée pour distribuer l’air dans la salle de déshumidification. L'entrée d'air de traitement ne nécessite pas de tuyau connecté.

Fonctionnement du produit Le contrôle standard du déshumidificateur a été configuré en interne et des programmes supplémentaires sont contrôlés et connectés en fonction des besoins de l'utilisateur. Le fonctionnement est simple, mais la machine doit être utilisée par un professionnel qualifié. Avant d'utiliser le déshumidificateur, veuillez lire attentivement le manuel et toutes les instructions associées.

• Avertissement! Veuillez lire attentivement les instructions avant utilisation, nous ne serons pas responsables de toute perte causée par le non-respect des instructions.

• Avertissement! En cas de panne du système de contrôle électrique, assurez-vous que l'alimentation électrique principale est débranchée avant d'effectuer toute vérification ou maintenance. Nous ne serons pas responsables de toute perte résultant de modifications non autorisées apportées au circuit ou aux paramètres associés sans connaissance ou certitude appropriée.
• Avertissement! Nous ne serons pas responsables de toute perte résultant de modifications non autorisées apportées par l'utilisateur au circuit de contrôle, aux procédures de contrôle, aux paramètres du système ou en raison d'un fonctionnement incorrect. Interrupteur d'alimentation à 3 positions :
• « O » : Mode Arrêt, toutes les pièces cesseront de fonctionner.

• « MAN » : Manuel - l'appareil déshumidifie en continu jusqu'à ce qu'il soit éteint manuellement.

• « AUTO » : l’appareil se met automatiquement en pause lorsque le niveau d’humidité défini est atteint. Si le niveau d'humidité relative (HR) dépasse le niveau d'HR défini, la machine reprendra son fonctionnement. En mode de fonctionnement, lorsque l'interrupteur est activé (en position « MAN » ou « AUT »), les ventilateurs, la roue et le chauffage fonctionnent simultanément. L'ampèremètre affichera le courant consommé par le réchauffeur de régénération une fois qu'il se stabilisera, et la minuterie commencera à accumuler le temps de fonctionnement de la machine. Lorsque l'interrupteur est en position « MAN », la roue du ventilateur du déshumidificateur et le chauffage fonctionneront en continu et le voyant de l'hygrostat s'allumera.

La machine utilise le contrôleur d'humidité pour contrôler la marche/arrêt du déshumidificateur. Le contrôleur d'humidité est placé dans la zone de déshumidification et l'échelle d'humidité est ajustée à l'humidité requise. Lorsque l'humidité ambiante est supérieure à l'humidité réglée, la machine s'allume et lorsque l'humidité ambiante est inférieure à l'humidité réglée, la machine s'éteint. La machine dispose de sa propre logique deFR contrôle pour contrôler la température et limiter le courant.FR VI. Maintenance du produit

6.1 Brève introduction

Le déshumidificateur peut fonctionner pendant une longue période et nécessite un entretien minimal. Il est bénéfique pour le bon fonctionnement à long terme de l'appareil d'entretenir le déshumidificateur. La fréquence de maintenance dépend des conditions de fonctionnement et de l'environnement d'installation de l'unité. Si l'air traité est riche en poussières, l'entretien relatif doit être plus fréquent.

• Avertissement! Il y a une haute tension à l'intérieur du déshumidificateur. Assurez-vous que l’alimentation électrique est complètement coupée avant d’effectuer tout travail de maintenance.

• Avertissement! Il y a des zones à haute température à l'intérieur du déshumidificateur. Assurez- vous que tout travail de maintenance n'est effectué qu'une fois l'appareil et les tuyaux connectés refroidis.

• Avertissement! Le réglage, l’entretien et la réparation de l’appareil ne doivent être effectués que par un technicien qualifié. Il est important que toute personne impliquée soit consciente de la température élevée et de la haute pression présentes à l’intérieur du déshumidificateur.

6.2 Procédures d'inspection et d'entretien

Les procédures de vérification et d'entretien des pièces de routine de l'unité sont répertoriées dans le tableau. Cela peut ne pas inclure de détails sur les composants externes liés à la machine. Si nécessaire, veuillez vous référer aux informations complémentaires pertinentes fournies par le fabricant de l'équipement.FR Parties Procédures d'inspection et de maintenance Un demi-mois 12 mois Filtres à air de process et à air régénératif Nettoyez le boîtier du filtre ; remplacez-le s'il est sale. Nettoyez le boîtier du filtre ; remplacez-le s'il est sale. Ventilateurs d'air de traitement et d'air régénératif Vérifiez s'il y a des dommages mécaniques, nettoyez le boîtier du moteur et du ventilateur si nécessaire La poussière et les débris dans la rainure de refroidissement sur la surface du boîtier du moteur doivent être nettoyés, vérifiez la borne du bloc du moteur pour vous assurer que le câblage n'est pas desserré, vérifiez s'il y a des dommages à la roue du ventilateur. S’il y a des signes de corrosion, veuillez agir immédiatement. Vérifiez le volume d'air et ajustez la vanne d'air selon les besoins, veuillez vous référer à la section de mise en service du manuel. Ensemble moteur d'entraînement de roue Vérifiez si la courroie de transmission est endommagée et si l'installation est appropriée. Vérifiez le câblage du moteur pour vous assurer qu'il n'est pas desserré. Vérifiez si la borne du bloc du moteur est endommagée et surchauffe. Coffret de commande électrique et câblage Vérifiez si les composants et le câblage de l'armoire électrique sont endommagés et surchauffent. Assurez- vous qu'il n'y a pas de connexion lâche Inspectez les composants et le câblage de l’armoire électrique pour détecter tout signe de dommage ou de surchauffe. En fonctionnement normal, si un composant est toujours actif ou ne s'active jamais, déplacez-le ou réinitialisez-le plusieurs fois régulièrement pour enclencher sa bobine et ses contacts. Assurez-vous que toutes les connexions sont sécurisées et nettoyez toute poussière et débris de toutes les pièces. Nettoyez la poussière et les débris dans le dissipateur thermique de l'armoire électrique. Chauffage régénératif et chauffage arrière Nettoyez la poussière et les débris dans le fond et la surface du radiateur. Vérifiez que toutes les tuyauteries, le câblage et les pièces de contrôle sont desserrés ou non. S'il est lâche, attachez-le. Nettoyez la poussière et les débris dans le fond et la surface du radiateur. Roue déshydratante Vérifiez s'il y a surchauffe et blocage ou non. Nettoyer la poussière à la surface de la roue Vérifiez s'il y a surchauffe et blocage ou non. Nettoyez la poussière sur la surface de la roue. Joint hermétique Vérifiez s'il y a des dommages ou des déplacements. S'il y a de l'usure ou des dommages, remplacez-le. Vérifiez s'il y a des dommages ou des déplacements. S'il y a de l'usure ou des dommages, remplacez-le. Le raccordement de l'unité et du conduit d'air Vérifiez s'il y a une fuite d'air ou non et si la connexion de l'unité et du conduit d'air est Vérifiez les fuites d’air et assurez-vous que la connexion entre l’appareil et le conduit d’air est sécurisée. De plus, inspectez toute accumulation de poussière et vérifiez tout signe de dommage. VII. Dépannage

7.1 Procédure de résolution des problèmes

Si l'unité tombe en panne, veuillez consulter l'analyse des pannes et les solutions correspondantes fournies ci-dessous avant de contacter le fournisseur de l'équipement, car le problème peut être facile à résoudre. Veuillez noter que ce guide peut ne pas couvrir les composants externes liés à la machine. SiFR nécessaire, reportez-vous aux informations complémentaires pertinentes fournies par le fabricant de l'équipement Troubles Cause(s) possible(s) Mesures de dépannage La machine s'arrête Défaut d'alimentation électrique La sélection du commutateur n'est pas sélectionnée pour démarrer Le disjoncteur du câble d'alimentation se déclenche Défauts de connexion et de commutation saute Vérifiez l'alimentation électrique de la machine Sélectionnez le bon démarrage Changer le disjoncteur Vérifier le circuit de câblage Les roues ne tournent pas
