DEH CRAWL SPACE 70 - Drėgmės surinkėjas MSW - Nemokama naudojimo instrukcija

Produkto tipas	Drėgmės šalinimo aparatas
Prekės ženklas	MSW
Modelis	DEH CRAWL SPACE 70
Nominali įtampa / dažnis	230 V~ / 50 Hz
Nominali galia	280 W (esant 30°C, 80% HR)
Drėgmės šalinimo talpa	45 L/parą (30°C, 80% HR) / 26 L/parą (27°C, 60% HR)
Nominali įėjimo srovė	1,7 A
Maksimali įėjimo srovė	2,5 A (38°C, 80% HR)
Garso slėgio lygis	≤55 dB(A)
Šaldymo agentas	R290, įkrova 150 g
Matmenys (I x P x A)	330 x 605 x 380 mm
Svoris	23,5 kg
Funkcijos	Drėgmės šalinimas, ventiliacija, automatinis atitirpinimas, laikmatis (0-23 val.)
Drėgmės reguliavimo diapazonas	10 % iki 99 % HR
Rodymas	Šviesos indikatoriai (veikimas, atitirpinimas, drėgmės šalinimas, ventiliacija, laikmatis)
Nuotolinis valdymas	Pasirinktinai: sieninis valdiklis (CAT5 kabelis) arba nuotolinio valdymo pultelis
Drenažo tipas	Nuolatinis nutekėjimas žarna (pridedama)
Filtras	Nuimamas sietelio filtras, keičiamas kas 1500 valandų
Priežiūra	Valyti korpusą drėgna šluoste (be muilo); siurbti arba pakeisti filtrą
Sauga	Kompresoriaus paleidimo delsa (3 min); automatinis sustojimas esant klaidai (kodai E1-E4); nepasverti >45°
Montavimas	Ant lygaus ir vertikalaus paviršiaus; laisva erdvė 12" (31 cm) prie įėjimo ir 36" (92 cm) prie išėjimo; reikalinga garų barjera

Dažnai užduodami klausimai - DEH CRAWL SPACE 70 MSW

Kokie yra DEH CRAWL SPACE 70 matmenys ir svoris?

Matmenys yra 330 x 605 x 380 mm (IxPxA), o svoris – 23,5 kg.

Kokia yra drėgmės šalinimo talpa?

Talpa yra 45 L/parą esant 30°C ir 80% HR, ir 26 L/parą esant 27°C ir 60% HR.

Kaip sumontuoti drėgmės šalinimo aparatą pogrindyje?

Pastatykite prietaisą vertikaliai ant lygaus paviršiaus. Užsandarinkite zoną garų barjera ir užkimškite visas angas. Užtikrinkite, kad oro įėjimo anga turėtų 12" (31 cm) laisvos vietos, o išėjimo – 36" (92 cm). Vienas šoninis skydas turi būti nukreiptas į sieną, kad būtų užtikrinta geresnė difuzija.

Kaip prijungti nutekėjimo žarną?

Nutieskite nutekėjimo žarną iki tinkamo išorinio drenažo. Venkite kilpų ar įdubimų žarnoje. Įsitikinkite, kad praėjimo vieta yra užsandarinta garų barjera.

Kaip valyti arba pakeisti filtrą?

Atjunkite prietaisą. Atidarykite oro įleidimo plokštę (laikomą magnetu) ir išimkite filtrą. Išsiurbkite arba pakeiskite jį. Filtras turi būti keičiamas kas 1500 darbo valandų.

Ką reiškia klaidų kodai E1, E2, E3 ir E4?

E1 – ritės jutiklio klaida; E2 – drėgmės jutiklio klaida; E3 – temperatūros jutiklio klaida; E4 – vandens bakas pilnas arba nutekėjimo sistema užsikimšusi. Dėl E1-E3 pakeiskite sugedusį jutiklį, dėl E4 ištuštinkite baką arba patikrinkite drenažą.

Ar galiu naudoti nuotolinio valdymo pultelį arba sieninį valdiklį?

Taip, pasirinktinai. Galite prijungti sieninį valdiklį per CAT5 kabelį (25 pėdos) arba naudoti nuotolinio valdymo pultelį. Funkcijos yra identiškos integruotiems valdikliams.

Kaip nustatyti laikmatį?

Spauskite MODE mygtuką kelis kartus, kol pasirodys atidėto išjungimo laiko nustatymas (ekranas įjungtas arba išjungtas). Naudokite aukštyn/žemyn mygtukus, norėdami nustatyti nuo 00 iki 23 valandų. Patvirtinkite trumpai paspausdami MODE.

Kodėl drėgmės šalinimo aparatas neįsijungia?

Patikrinkite maitinimo šaltinį ir kištukinį lizdą. Jei ekrane rodomas E4, ištuštinkite vandens baką arba patikrinkite nutekėjimo žarną. Įsitikinkite, kad prietaisas stovi vertikaliai bent 2 valandas.

Kaip veikia automatinis atitirpinimas?

Esant žemai temperatūrai, prietaisas automatiškai atitirpsta. Šios fazės metu ventiliatorius toliau sukasi, bet kompresorius sustoja. Atitirpinimo indikatorius užsidega raudonai.

NAUDOJIMO INSTRUKCIJA DEH CRAWL SPACE 70 MSW

Šis vartotojo vadovas buvo išverstas jūsų patogumui naudojant mašininį vertimą. Buvo dedamos pagrįstos pastangos siekiant pateikti tikslų vertimą; tačiau joks automatinis vertimas nėra tobulas ir nėra skirtas pakeisti žmonių vertėjus. Oficialus vartotojo vadovas yra anglų kalba. Bet kokie vertime sukurti neatitikimai ar skirtumai nėra įpareigojantys ir neturi teisinės galios atitikties ar vykdymo tikslais. Jei kyla klausimų, susijusių su vartotojo vadove pateiktos informacijos tikslumu, žr. to turinio versiją anglų kalba, kuri yra oficiali versija.

Techniniai duomenys

Parametru aprašymas Parametru reikšmė
Produkto pavadinimas	Oro sausintuvas
Modelis	MSW-DEH CRAWL SPACE 70	MSW-DEH CRAWL SPACE 90	MSW-DEH CRAWL SPACE 120
Nominali įtampa [V~] / dažnis [Hz]	230/50
Nominali galia [W]	280 (30°C, 80 % RH)	620 (30°C, 80 % RH)	820 (30°C, 80 % RH)
Nominali talpa [I/dieną]	45 (30°C, 80 % RH)26 (27°C, 60 % RH)	72 (30°C, 80 % RH)43 (27°C, 60 % RH)	90 (30°C, 80 % RH)55 (27°C, 60 % RH)
Nominali įvesties srovė [A]	1,7 (30 °C, 80 % RH)	2,7 (30°C, 80 % RH)	3,7 (30 °C, 80 % RH)
Didžiausia vardinė įvesties srovė [A]	2,5 (38°C, 80 % RH)	3,7 (38°C, 80 % RH)	5,4 (38°C, 80 % RH)
Garso slėgio lygis [dB(A)]	≤55	≤55	≤55
Maksimalus šaltnešio įkrovimas	R290/150g	290/270 RUB	290/330 RUB
Maksimalus įsiurbimo / išmetimo pusės darbinis slėgis [MPa]	2.8 / 0.8	2.8 / 0.8	2.8 / 0.8
Šilumokaičio maksimalus leistinas slėgis [MPa]	2,8	2,8	2,8
Matmenys [plotis x gylis x aukštis; mm]	330 x 605 x 380	360 x 560 x 410	380 x 600 x 500
Svoris [kg]	23,5	28,5	33

Diegimo reikalavimai

Vieta, kurioje yra drėkintuvas, turi būti užsandarintas garų barjeru.

Jei jrenginys sumontuotas šliaužimo erdvėje, visos ventiliacijos angos turi būti sandariai uždarytos.

Kad oro sklaida būtų geriausia, įrenginį sumontuokite taip, kad šoninė plokštė būtų nukreipta į sieną.

Kad ventiliacija būtų tinkama, nei jleidimo, nei išleidimo angos neturi būti pastatytos prie sienos.

Jleidimo angai reikia mažiausiai 12 colių ( 31 cm), o išleidimo angos – mažiausiai 36 colių ( 92 cm) atstumo.

Drègmès surinkėjai skirti veikti tik tada, kai įrenginys yra vertikaliai ir kojomis ant žemės.

Montavimas

1. Padèkite oro drékintuvą ant lygaus paviršiaus.

- Venkite dėti jį prie garų barjero. Nenaudokite nieko, kad palaikytumėte jį prie pagrindo. Padėkite jį ant grindų. Jei jūsų jrenginys buvo pastatytas kitoje nei vertikalioje padėtyje, padėkite jį vertikaliai ir palaukite dvi valandas prieš jį jjungdami.

1. Sutvarkykite drenažo liniją

2. Nukreipkite išleidimo žarną j tinkamą drenažą lauke.

3. Ant drenažo žarnos neturi būti jokių kilpų ar įdubimų.

4. Vietos, kurioje yra drėkintuvas, sandariklis naudojant garų barjerą.

5. Uždarykite visas angas, jei jrenginys sumontuotas šliaužimo vietoje.

6. Stenkitės nestatyti jėjimo ir išleidimo angos prie sienos. Tai užtikrina tinkamą ventiliaciją. Turite palikti 12 colių ( 31 cm) erdvę su įleidimo anga ir 36 colių ( 92 cm) laisvą erdvę išleidimui.
7. Šoninę plokšte padėkite j sieną taip, kad oro sausintuvas užtikrintų geriausią sklaidą.
8. Jūsų sausintuvas sukurtas taip, kad jį būtų galima pastatyti ant žemės tame pačiame lygyje su kojomis. Padėkite jį vertikaliai.
9. Priežiūra turi būti atliekama išjungus maitinimą arba atjungus nuo maitinimo tinklo.

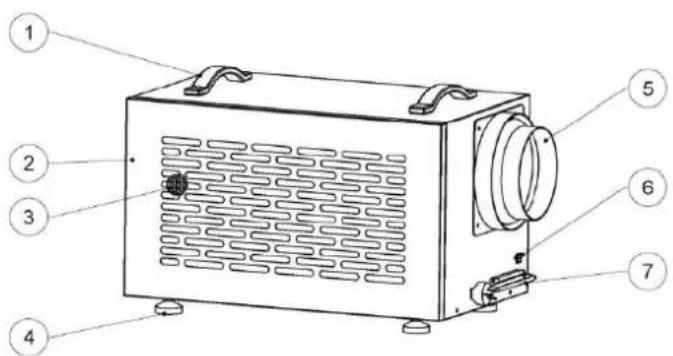

MSW-DEH CRAWL SPACE 70

1 - rankenos
2 – Oro jleidimo anga
3 - filtro ekranas
4 – Durų sagtis
5 - pèdos
6 – Oro išleidimo anga
7 - maitinimo laidas
8 – Valdiklio kabelio lizdas
9 – Ekranas / ekranas
10 - Drenažas

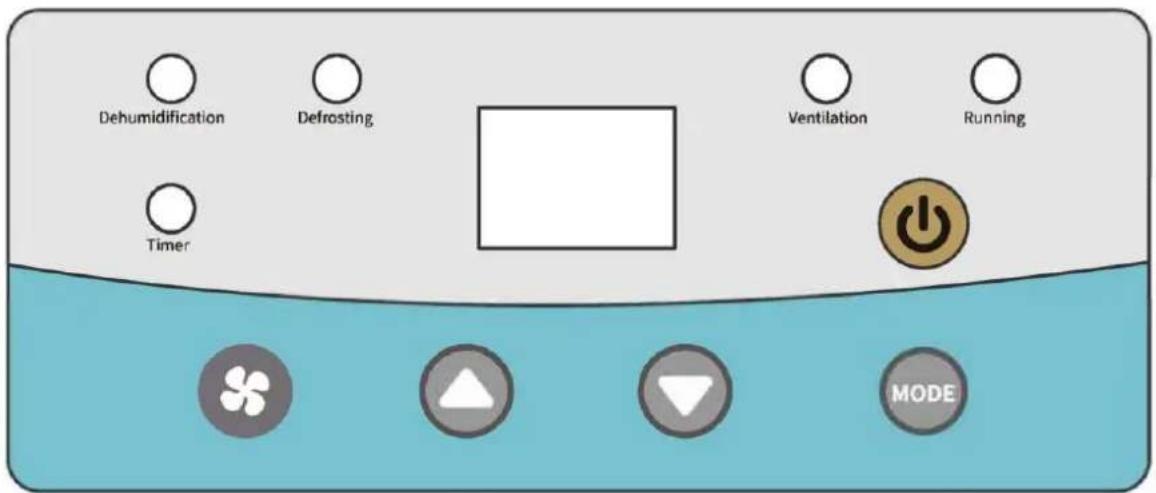

Klavišai ir ekrano simboliai

Klavišų funkcijos:

Naudokite šj mygtuką, norėdami jjungti ir išjungti oro drėkintuvą.

Atkreipkite dėmesį, kad ventiliatorius vėluoja 1 minutę.

Rodyklémis aukštyn ir žemyn nustatykite norimą drėgmės nustatymo tašką ekrane arba išjungimo laiką.

Kai nustatomas pageidaujamas drėgmės taškas, nustatytas taškas gali būti bet koks skaičius nuo 10% iki 99%.

Kai nustatomas išjungimo laikas, nustatytas taškas gali būti 00-23.

Kiekvienas trumpas nustatymo mygtuko paspaudimas: nustatykite drėgmės vertę, sausinimo / vėdinimo režimą, nustatykite jjungimo / išjungimo laiką ir išeikite.

Funkcijos aprašymas:

Sureguliuokite véjo greitj: trumpai paspauskite véjo greičio mygtuką, kad sureguliuotumėte.

Sureguliuokite nustatytą dręgmės vertę: trumpai paspauskite režimo mygtuką, mirksės nustatytos dręgmės reikšmės padėtis, paspauskite aukštyn ir žemyn mygtukus, kad sureguliuotumėte.

Vėdinimo / sausinimo režimo nustatymas: Du kartus trumpai paspauskite mygtuką M, paspauskite aukštyn ir žemyn, kad perjungtumėte režimus.

Nustatykite delsos perjungimo laiką: trumpai paspauskite režimo mygtuką 3 kartus, kad jvestumėte atidėto jjungimo laiko (ekrano jjungimo) nustatymą, paspauskite aukštyn ir žemyn mygtukus, kad sureguliuotumėte, trumpai paspauskite režimo mygtuką 4 kartus, kad jjungtumėte atidėto jjungimo laiką. laiko nustatymą (rodymas išjungtas), paspauskite aukštyn ir žemyn mygtukus, kad sureguliuotumėte.

Nuotolinio valdymo instrukcijos (pasirinktinai)

Sausintuvus galima valdyti naudojant pasirenkamus nuotolinius priedus:

1 variantas. Sieninis valdiklis, jungiantis 25'CAT 5 laidą.
2 variantas. Nuotolinio valdymo pultas.

Jei jūsų sausintuvas sumontuotas jūsų nuskaitymo erdvėje, sieninis valdiklis gali būti montuojamas jūsų gyvenamojoje patalpoje arba garaže. Tai suteikia jums paprastą būdą stebėti oro drėkintuvą.

Taigi, kaip nuotolinio valdymo pultą, jrenginį galite valdyti per atstumą.

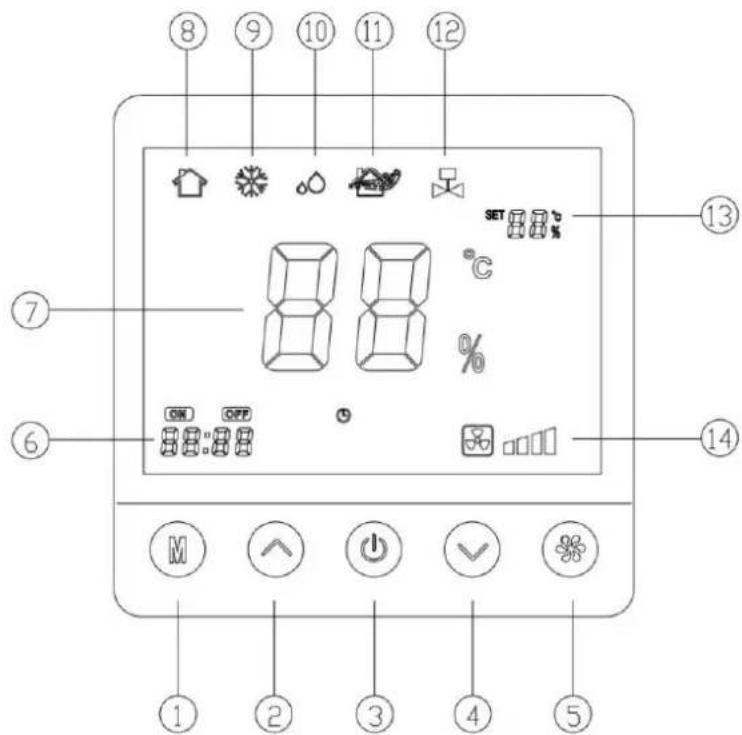

Sieninio valdiklio vaizdas

1 – M klavišas (režimo klavišas)
2 - klavišas aukštyn
3 - maitinimo mygtukas
4 - klavišas žemyn
5 – véjo greičio klavišas
6 – delsos jungiklio rodymo sritis
7 – Aplinkos drègmès rodymo sritis
8 - jkrovos piktograma
9 – atitirpinimo piktograma
10 – Sausinimo piktograma
11 – Vėdinimo piktograma
12 – vandens siurblys ant piktogramos
13 – Nustatykite drègmès rodymo sritj
14 – Ventiliatoriaus greičio rodymo sritis

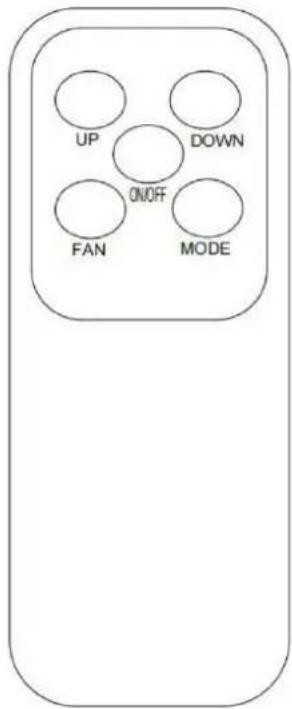

Nuotolinio valdymo pulto vaizdas

Nuotolinio valdymo pultas veikia taip pat, kaip ir jrenginyje esantys valdikliai ir sieninis valdiklis.

Automatinio atitirpinimo funkcija

Esant žemai temperatūrai, prietaisas automatiškai pradės atitirpti. Per šį laikotarpį aušinimo ventilatorius veikia tinkamai, tačiau jdėtas kompresorius išsijungia pats. Atitirpinimo indikatoriaus lemputė užsidegs raudonai.

Priežiūra

JSPĖJIMAS: Prieš atlikdami bet kokią techninę priežiūrą, visada išjunkite jrengini.

Mašinos korpuso valymas

- Irenginio išorei valyti naudokite minkšta, drėgną šluostę. Nenaudokite muilo ar tirpiklių.

MSW-DEH CRAWL SPACE 70

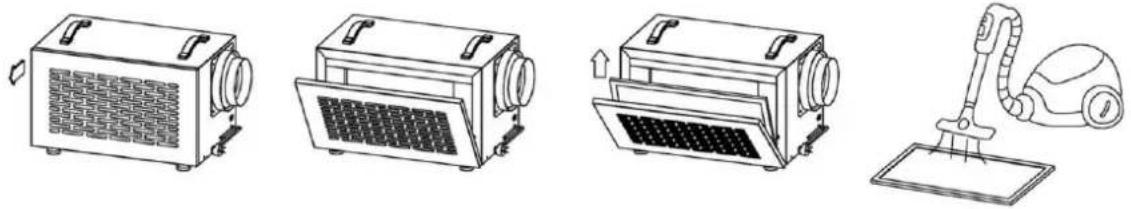

Filtro keitimas

1. Išjunkite jrenginj.
2. Oro jleidimo plokštę laiko magnetas, atidarykite oro jleidimo plokštę, kaip parodyta paveikslėlyje, ir išimkite filtrą.
3. Išsiurbkite arba pakeiskite filtrą.

Filtrus reikia keisti kas 1500 naudojimo valandų.

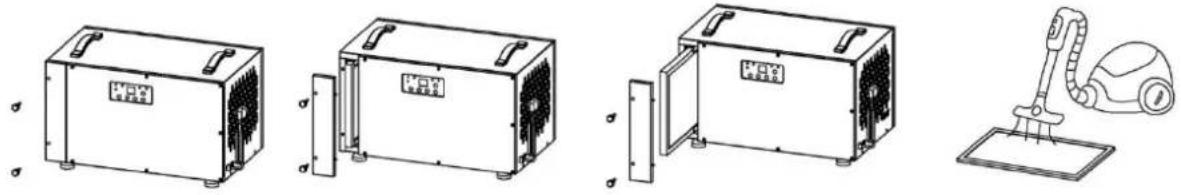

MSW-DEH CRAWL SPACE 90 MSW-DEH CRAWL SPACE 120

Filtro keitimas

1. Išjunkite jrenginj.
2. Atsukite du rankiniu būdu pasukamus užraktus prieš laikrodžio rodyklę.
3. Nuimkite filtro dangtelj.
4. Ištraukite filtrą.
5. Išsiurbkite arba pakeiskite filtrą.

Filtrus reikia keisti kas 1500 naudojimo valandų.

Svarbios instrukcijos

• Kompresorius pats jsijungia praëjus trims minutëms po sausintuvo jjungimo.
• Kai jrenginys atitirpsta, aušinimo ventilatorius veikia tinkamai, tačiau jdėtas kompresorius išsijungia pats.
• Filtrus reikia keisti kas 1500 naudojimo valandų.
• Palikite saugų atstumą tarp sienos ir oro jėjimo ir išleidimo angų.
• Atjunkite prietaisą ir prijunkite maitinimo kištuką prie gaminio, jei jis nenaudojamas ilgesnį laiką.
• Nepakreipkite prietaiso daugiau nei 45° nei judant, nei veikiant.
• Jei oro sausintuvas buvo netyčia pakreiptas, nenaudokite jo 12 valandų.

Klaidų pranešimai

Jei jvyksta klaida, ekrane bus rodomas atitinkamas kodas:

KLAIDA	PRIEŽASTIS	SPRENDIMAS
E1	Ritės jutiklio klaida	Pakeiskite ritės jutiklj
E2	Drėgmės jutiklio klaida	Pakeiskite drėgmės jutiklj
E3	Temperatūros jutiklio klaida	Pakeiskite temperatūros jutiklj

Trikčių šalinimas

Problema	Aprašymas	Sprendimas
Drėgmės surinkėjas neveikia.	1. Įrenginys neturi maitinimo.2. Maitinimo kištukas netinkamai jjungtas.3. Ekrane rodomas klaidos kodas E4.	1. Jjunkite maitinimą.2. Tinkamai prijunkite maitinimo kištuką.3. Ištuštinkite vandens surinkimo indą.
Blogas sausinimo našumas	1. Oro įleidimo arba išleidimo anga uždengta.2. Kambarys neuždarytas. Žema drėgmė ir temperatūra.	1. Atidenkite oro įleidimo ir išleidimo angą.2. Uždarykite visas duris ir langus.3. Kuo žemesnė kambario temperatūra, tuo prastesnės drėgmės šalinimo savybės.
Aukštas triukšmo lygis	1. Įrenginys nebuvo pastatytas ant lygaus pagrindo.2. Oro jleidimo arba išleidimo anga uždengta	1. Pastatykite įrenginį ant lygaus pagrindo.2. Atidenkite oro jleidimo ir išleidimo angą.
