NÁVOD NA OBSLUHU DEH CRAWL SPACE 70 MSW

Táto používatel'ská príručka bola preložená pomocou strojového prekladu. Vynaložili sme primeranú snahu o poskytnutie presného prekladu, avšak žiadny automatický preklad nie je dokonalý a nemá nahradiť ľudských prekladatel'ov. Oficiálna používatel'ská príručka je v anglickom jazyku. Akékol'vek nezrovnalosti alebo rozdiely, ku ktorým došlo v procese prekladu, nie sú záväzné a nemajú žiadny právny účinok na účely dodržiavania alebo presadzovania predpisov. Ak máte akékol'vek otázky týkajúce sa presnosti informácií obsiahnutých v používatel'skej príručke, pozrite si jej anglickú verziu, ktorá predstavuje oficiálnu verziu.

Technické údaje

Popis parametra Hodnota parametra
Názov produktu	Odvihčovač vzduchu
Model	MSW-DEH CRAWL SPACE 70	MSW-DEH CRAWL SPACE 90	MSW-DEH CRAWL SPACE 120
Menovité napätie [V~]/frekvencia [Hz]	230/50
Menovitý výkon [W]	280 (30 °C, 80 % RH)	620 (30 °C, 80 % RH)	820 (30 °C, 80 % RH)
Menovitá kapacita [l/deň]	45 (30 °C, 80 % RH)26 (27 °C, 60 % RH)	72 (30 °C, 80 % RH)43 (27 °C, 60 % RH)	90 (30 °C, 80 % RH)55 (27 °C, 60 % RH)
Menovitý vstupný prúd [A]	1,7 (30 °C, 80 % RH)	2,7 (30 °C, 80 % RH)	3,7 (30 °C, 80 % RH)
Maximálny menovitý vstupný prúd [A]	2,5 (38 °C, 80 % RH)	3,7 (38 °C, 80 % RH)	5,4 (38 °C, 80 % RH)
Hladina akustického tlaku [dB(A)]	≤55	≤55	≤55
Maximálna náplň chladiva	R290/150 g	R290/270	R290/330
Maximálny pracovný tlak na sacej/výfukovej strane [MPa]	2.8 / 0.8	2.8 / 0.8	2.8 / 0.8
Maximálny povolený tlak výmenníka tepla [MPa]	2,8 2,8 2,8
Rozmery [šírka x híbka x výška; mm]	330 x 605 x 380	360 x 560 x 410	380 x 600 x 500
Hmotnosť [kg]	23,5	28,5	33

Požiadavky na inštaláciu

Priestor, kde sa nachádza odvlhčovač, by mal byť utesnený parozábranou.

Ak je jednotka nainštalovaná v priestore na prehl'adávanie, všetky vetracie otvory by mali byt utesnené.

Pre čo najlepšiu distribúciu vzduchu nainštalujte jednotku tak, aby bočný panel smeroval k stene.

Pre správne vetranie by vstup ani výstup nemali byť umiestnené pri stene. Vstup potrebuje

minimálne 12" (\~31 cm) volný priestor a vypúštanie vyžaduje minimálne 36" (\~92 cm) volný priestor.

Odvlhčovače sú určené len na prevádzku, keď je jednotka vo vzpriamenej polohe a v rovine s nohami na zemi.

Inštalácia

1. Umiestnite odvlhčovač na rovný povrch.

- Vyhnite sa umiestneniu proti parozábrane. Na podopretie základne nepoužívajte nič. Položte ho na podlahu. Ak bolo vaše zariadenie umiestnené v inej polohe ako vo vzpriamenej polohe, umiestnite ho do zvislej polohy a počkajte dve hodiny, kým ho zapnete.

1. Usporiadajte drenážnu líniu

2. Odtokovú hadicu nasmerujte do vhodného odtoku vonku.

3. Na odtokovej hadici by nemali byť žiadne slučky ani ponory.
4. Utesnenie miesta, kde je odvlhčovač umiestnený pomocou parozábrany.
5. Utesnite všetky otvory, ak je jednotka nainštalovaná v priestore na prechádzanie.
6. Neumiestňujte prívod a vývod k stene. To zaistuje správne vetranie. Musíte poskytnút priestor 12" (\~31 cm) so vstupom a 36" (\~92 cm) priestor pre výtok.
7. Umiestnite bočný panel smerom k stene tak, aby odvlhčovač poskytoval najlepší rozptyl.
8. Váš odvlhčovač je navrhnutý tak, aby bol umiestnený na zemi v rovnakej úrovni ako nohy. Umiestnite ho vzpriamene.
9. Údržba by sa mala vykonávať pri vypnutom napájaní alebo odpojenom od elektrickej siete.

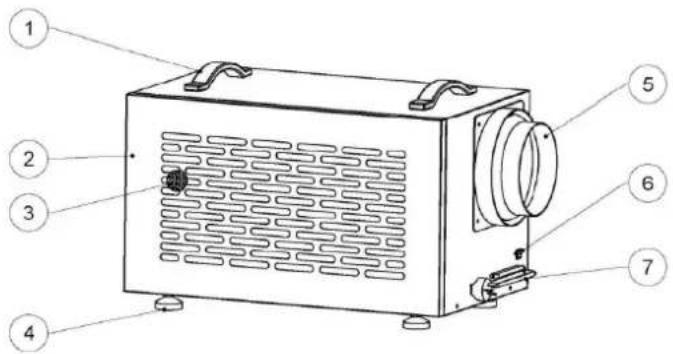

MSW-DEH CRAWL SPACE 70

Toto tlačidlo slúži na zapnutie a vypnutie odvlhčovača.

Upozorňujeme, že ventilátor mešká 1 minútu.

Pomocou šípok nahor a nadol nastavte požadovanú hodnotu vlhkosti na obrazovke displeja alebo čas vypnutia.

Ked' nastavíte požadovanú hodnotu vlhkosti, nastavená hodnota môže byt' lubovoľné číslo medzi 10%-99%.

Pri nastavenom čase vypnutia môže byť nastavená hodnota 00-23.

Každé krátke stlačenie tlačidla nastavenia: Nastavte hodnotu vlhkosti, nastavte režim odvlhčovania/vetrania, nastavte čas zapnutia/vypnutia a ukončite.

Popis funkcie:

Upravte rýchlosť vetra: krátko stlačte tlačidlo rýchlosti vetra pre nastavenie.

Upravte nastavenú hodnotu vlhkosti: krátko stlačte tlačidlo mode, poloha nastavenej hodnoty vlhkosti bude blikať, upravte stlačením tlačidiel hore a dole.

Nastavte čas prepínania oneskorenia: 3-krát krátko stlačte tlačidlo režimu, aby ste vstúpili do nastavenia oneskoreného zapnutia (zapnutie displeja), nastavte ho stlačením tlačidiel hore a dole, 4-krát krátko stlačte tlačidlo režimu, aby ste vstúpili do oneskoreného vypnutia nastavenie času (displej vypnutý), upravte ho stlačením tlačidiel Hore a Dole.

Pokyny pre dial'kové ovládanie (voliteľné)

Odvlhčovače možno ovládat pomocou voliteľného dial’kového príslušenstva:

Možnosť 2. Dial’kové ovládanie.

Ak je váš odvlhčovač nainštalovaný vo vašom priestore, môžete nástenný ovládač namontovať do vášho obytného priestoru alebo garáže. To vám poskytuje jednoduchý spôsob monitorovania odvlhčovača. Takže ako dial’kové ovládanie môžete zariadenie ovládať na dial’ku.

5 – Tlačidlo rýchlosti vetra

6 – Oblast' zobrazenia prepínača oneskorenia

7 – Oblast' zobrazenia okolitej vlhkosti

8 - Ikona zavádzania

9 - Ikona rozmrazovania

10 - Ikona odvlhčovania

11 - Ikona vetrania

12 – ikona vodného čerpadla

13 – Nastavte oblast'zobrazenia vlhkosti

14 – Oblast' zobrazenia rýchlosti ventilátora

Dial'kové ovládanie funguje rovnakým spôsobom ako ovládače na zariadení a nástenné ovládače.

Funkcia automatického rozmrazovania

Pri nízkych teplotách sa zariadenie začne automaticky odmrazovať. Počas tejto doby chladiaci ventilátor funguje správne, ale vložený kompresor sa sám vypne. Kontrolka rozmrazovania sa rozsvieti na červeno.

Údržba

- Na čistenie vonkajšieho povrchu jednotky použite mäkkú vlhkú handričku. Nepoužívajte žiadne mydlo ani rozpúšťadlá.

MSW-DEH CRAWL SPACE 70

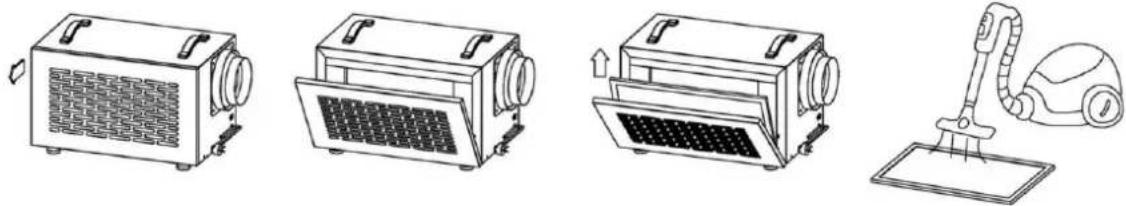

Výmena filtra

1. Odpojte jednotku.
2. Doska prívodu vzduchu je držaná magnetom, otvorte platňu prívodu vzduchu ako je znázornené na obrázku a vyberte filter.
3. Vysajte alebo vymeňte filter.

Filter je potrebné menit' každých 1500 hodín používania.

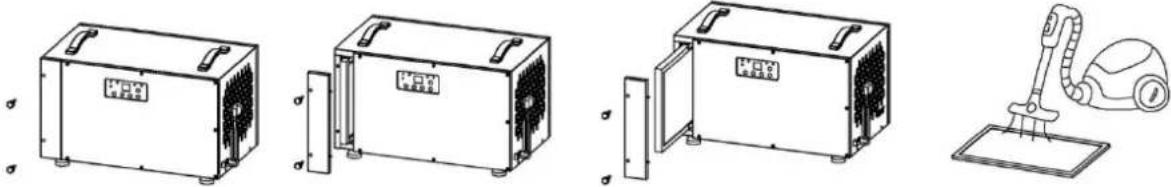

MSW-DEH CRAWL SPACE 90 MSW-DEH CRAWL SPACE 120

Výmena filtra

Filter je potrebné menit' každých 1500 hodín používania.

Dôležité pokyny

• Kompresor sa sám zapne tri minúty po zapnutí odvlhčovača.
• Ked' sa zariadenie odmrazuje, chladiaci ventilátor funguje správne, ale vložený kompresor sa sám vypne.
  • Filter je potrebné menit' každých 1500 hodín používania.
• Ponechajte bezpečnú vzdialenost' medzi stenou a prívodmi a výstupmi vzduchu.
• Ak zariadenie nebudete dlhší čas používať, odpojte ho a pripojte sieťovú zástrčku k produktu.
• Nenakláňajte zariadenie o viac ako 45°, ani pri pohybe, ani pri prevádzke.
• Ak bol odvlhčovač náhodou naklonený, nepoužívajte ho po dobu 12 hodín.

Chybové hlásenia

Ak sa vyskytne chyba, na displeji sa zobrazí príslušný kód:

CHYBA	REASON	RIEŠENIE
E1	Chyba snímača cievky	Vymeňte snímač cievky
E2	Chyba snímača vlhkosti	Vymeňte snímač vlhkosti
E3	Chyba snímača teploty	Vymeňte snímač teploty

Riešenie problémov

Problém	Popis	Riešenie
Odvlhčovač nefunguje.	1. Zariadenie nemá napájanie.2. Sieťová zástrčka nie je správne zastrčená.3. Displej zobrazuje chybový kód E4.	1. Zapnite napájanie.2. Správne zapojte sieťovú zástrčku.3. Vyprázdnite nádobu na zachytávanie vody.
Zlý výkon odvlhčovania	1. Vstup alebo výstup vzduchu je zakrytý.2. Izba nie je zatvorená. Nízka vlhkost' a teplota.	1. Odkryte vstup a výstup vzduchu.2. Zatvorte všetky dvere a okná.3. Čím nižšia je teplota v miestnosti, tým horší je výkon odvlhčovania.
Vysoká hladina hluku	1. Zariadenie nebolo položené na rovnú zem.2. Vstup alebo výstup vzduchu je zakrytý	1. Umiestnite zariadenie na rovnú zem.2. Odkryte vstup a výstup vzduchu.
