Тип на продукта	Изсушител
Марка	MSW
Модел	DEH CRAWL SPACE 70
Номинално напрежение / честота	230 V~ / 50 Hz
Номинална мощност	280 W (при 30°C, 80% HR)
Капацитет на изсушаване	45 L/ден (30°C, 80% HR) / 26 L/ден (27°C, 60% HR)
Номинален входен ток	1,7 A
Максимален входен ток	2,5 A (38°C, 80% HR)
Ниво на звуково налягане	≤55 dB(A)
Хладилен агент	R290, заряд 150 g
Размери (Д x Ш x В)	330 x 605 x 380 мм
Тегло	23,5 kg
Функции	Изсушаване, вентилация, автоматично размразяване, таймер (0-23 ч)
Диапазон на настройка на влажността	10 % до 99 % HR
Дисплей	Светлинни индикатори (работа, размразяване, изсушаване, вентилация, таймер)
Дистанционно управление	По избор: стенен контролер (кабел CAT5) или дистанционно
Тип на дренаж	Непрекъснато източване чрез маркуч (предоставен)
Филтър	Подвижен мрежест филтър, подмяна на всеки 1500 часа
Поддръжка	Почиствайте корпуса с влажна кърпа (без сапун); прахосмукайте или сменете филтъра
Безопасност	Закъснение при стартиране на компресора (3 мин); автоматично спиране при грешка (кодове E1-E4); не накланяйте над 45°
Инсталация	На равна и вертикална повърхност; свободно пространство 12" (31 см) на входа и 36" (92 см) на изхода; необходима е пароизолация

Често задавани въпроси - DEH CRAWL SPACE 70 MSW

Какви са размерите и теглото на DEH CRAWL SPACE 70?

Размерите са 330 x 605 x 380 мм (ДxШxВ) и теглото е 23,5 кг.

Какъв е капацитетът на изсушаване?

Капацитетът е 45 L/ден при 30°C и 80% HR, и 26 L/ден при 27°C и 60% HR.

Как да инсталирате изсушителя в подпокривно пространство?

Поставете уреда вертикално върху равна повърхност. Запечатайте зоната с пароизолация и затворете всички отвори. Уверете се, че входът на въздух има свободно пространство от 12" (31 см), а изходът - 36" (92 см). Страничният панел трябва да е обърнат към стената за по-добра дифузия.

Как да свържете дренажния маркуч?

Насочете дренажния маркуч към подходящ външен дренаж. Избягвайте примки или провисвания в маркуча. Уверете се, че точката на преминаване е запечатана с пароизолация.

Как да почистите или смените филтъра?

Изключете уреда. Отворете плочата на входа на въздух (държи се с магнит) и извадете филтъра. Прахосмукайте го или го сменете. Филтърът трябва да се сменя на всеки 1500 часа работа.

Какво означават кодовете за грешка E1, E2, E3 и E4?

E1 = грешка на сензора на намотката; E2 = грешка на сензора за влажност; E3 = грешка на сензора за температура; E4 = резервоарът за вода е пълен или дренажът е запушен. Сменете дефектния сензор за E1-E3, изпразнете резервоара или проверете дренажа за E4.

Мога ли да използвам дистанционно или стенен контролер?

Да, по избор. Можете да свържете стенен контролер чрез кабел CAT5 (25 фута) или да използвате дистанционно. Функциите са идентични с тези на вградените контроли.

Как да настроите таймера?

Натиснете бутона MODE няколко пъти, докато се появи настройката за отложено изключване (дисплей включен или изключен). Използвайте бутоните нагоре/надолу за настройка от 00 до 23 часа. Потвърдете с кратко натискане на MODE.

Защо изсушителят не се включва?

Проверете електрическото захранване и контакта. Ако дисплеят показва E4, изпразнете резервоара за вода или проверете дренажния маркуч. Уверете се, че уредът е в изправено положение от поне 2 часа.

Как работи автоматичното размразяване?

При ниска температура уредът се размразява автоматично. По време на тази фаза вентилаторът продължава да работи, но компресорът спира. Индикаторът за размразяване светва в червено.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DEH CRAWL SPACE 70 MSW

Това ръководство за потребителя е преведено за ваше удобство с помощта на машинен превод. Положени са разумни усилия за осигуряване на точен превод; нито един автоматичен превод обаче не е perfектен, нито е предназначен да замени човешки преводачи. Официалното ръководство за потребителя е английската версия. Всички несъответствия или разлики, създадени в превода, не са обвързващи и нямат правно действие за целите на съответствието или прилагането. Ако възникнат въпроси, свързани с точността на информацията, съдържаща се в ръководството за потребителя, моля, вижте английската версия на това съдържание, която е официалната версия.

Технически данни

Описание на параметъра Стойност на параметъра
Име на продукта	Изсушител на въздуха
Модел	MSW-DEH CRAWL SPACE 70	MSW-DEH CRAWL SPACE 90	MSW-DEH CRAWL SPACE 120
Номинално напрежение [V~] / честота [Hz]	230/50
Номинална мощност [W]	280 (30°C, 80% относителна влажност)	620 (30°C, 80% относителна влажност)	820 (30°C, 80% относителна влажност)
Номинален капацитет [L/ден]	45 (30°C, 80% относителна влажност)26 (27°C, 60% относителна влажност)	72 (30°C, 80% относителна влажност)43 (27°C, 60% относителна влажност)	90 (30°C, 80% относителна влажност)55 (27°C, 60% относителна влажност)
Номинален входен ток [A]	1,7 (30°C, 80% относителна влажност)	2,7 (30°C, 80% относителна влажност)	3,7 (30°C, 80% относителна влажност)
Макс. номинален входен ток [A]	2,5 (38°C, 80% относителна влажност)	3,7 (38°C, 80% относителна влажност)	5,4 (38°C, 80% относителна влажност)
Ниво на звуково налягане [dB(A)]	≤55	≤55	≤55
Максимално зареждане с хладилен агент	R290/150гр	R290/270	R290/330
Максимално работно налягане на смукателната/изпускателната страна [MPa]	2.8 / 0.8	2.8 / 0.8	2.8 / 0.8
Максимално допустимо налягане на топлообменника [MPa]	2,8 2,8 2,8
Размери [ширина х дълбочина х височина; mm]	330 x 605 x 380	360 x 560 x 410	380 x 600 x 500
Тегло [kg]	23,5	28,5	33

Изисквания за инсталиране

Мястото, където се намира влагоуловителя, трябва да бъде запечатано с пароизолация.

Ако модулът е монтиран в пространство за обхождане, всички вентилационни отвори трябва да бъдат запечатани.

За най-добра дифузия на въздуха монтирайте уреда така, че страничен панел да гледа към стената.

За правилна вентиляция нито входът, нито изпускателният отвор трябва да са разположени срещу стена. Входът се нуждае от минимум 12" (\~31 см) разстояние, а изпускателният - минимум 36" (\~92 см) разстояние.

Влагоуловителите са предназначени за работа само когато уредът е изправен и равен с крака на земята.

Монтаж

1. Поставете ваши обезвлажнител върху равна повърхност.

- Избягвайте да го поставяте срещу пароизолация. Не използвайте нищо, за да го поддържате в основата. Поставете го на пода. Ако устройството ви е било поставено в друга позиция, различна от изправено, поставете го изправено и изчакайте два часа, преди да го включите.

1. Подредете дренажната линия

2. Прекарайте дренажния маркуч към подходящ дренаж отвън.

3. По дренажния маркуч не трябва да има никакви примки или хлътвания.
4. Уплътнение на мястото, където е разположен влагоуловителя, с пароизолация.
5. Затворете всички отвори, ако модулът е монтиран в пространство за обхождане.

- Избягвайте поставянето на входа и изхода срещу стена. Това гарантира правилна вентилация. Трябва да осигурите 12" (\~31 см) пространство с входа и 36" (\~92 см) пространство за изпускане.

- Поставете страничния панел с лице към стената, така че влагоуловителя да осигури най-добрата дифузия.

- Вашият влагоуловител е проектиран да бъде поставен на земята на същото ниво с краката. Поставете го изправено.

- Поддръжката трябва да се извършва при изключено захранване или изваден щепсел.

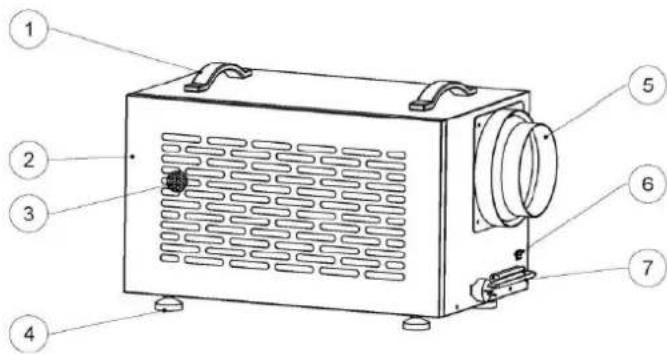

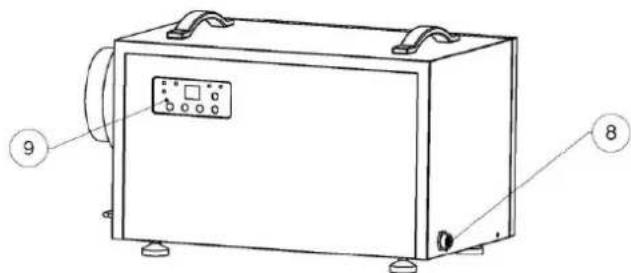

MSW-DEH CRAWL SPACE 70

1 - Дръжки
2 – Вход за въздух
3 – Филтърен екран
4 - Крака
5 – Изход за въздух
6 – Букса за кабел на контролера
7 – Захранващ кабел
8 – Дренаж
9 – Дисплей / екран

1 – Дръжки
2 – Вход за въздух
3 – Филтърен екран
4 – Катарама на вратата
5 – Крака
6 – Изход за въздух
7 – Захранващ кабел
8 – Букса за кабел на контролера
9 – Дисплей / екран
10 – Дренаж

Използвайте този бутон, за да включите и изключите изсушителя.

Моля, имайте предвид, че има 1-минутно забавяне на вентилатора.

Използвайте стрелките нагоре и надолу, за да зададете желаната зададена точка на влажност на екрана на дисплея или времето за изключване на таймера.

Когато зададете желаната зададена точка на влажност, зададената точка може да бъде произволно число между 10%-99%.

Когато зададете време за изключване на времето, зададената точка може да бъде 00-23.

Всяко кратко натискане на бутона за настройка: Задайте стойност на влажността, задайте режим на изсушаване/вентилация, задайте време за включване/изключване и изход.

Описание на функцията:

Регулирайте скоростта на вятъра: натиснете кратко бутона за скоростта на вятъра, за да регулирате.

Регулирайте зададената стойност на влажността: натиснете кратко бутона за режим, позицията на зададената стойност на влажността ще мига, натиснете бутоните нагоре и надолу, за да регулирате.

Настройка на режима на вентилация/обезвлажняване: Натиснете кратко бутона М два пъти, натиснете бутоните нагоре и надолу, за да превключите режимите.

Задайте времето за закъснение на превключването: натиснете кратко бутона за режим 3 пъти, за да влезете в настройката за време за отложено включване (включен дисплей), натиснете клавишите нагоре и надолу, за да регулирате, натиснете кратко бутона за режим 4 пъти, за да влезете в отложеното изключване настройка за време (изключен дисплей), натиснете бутоните нагоре и надолу, за да регулирате.

Влагоуловителите могат да се управляват с помощта на допълнителни дистанционни аксесоари:

Вариант 1. Стенен контролер, свързващ 25'САТ 5 кабел.

Ако вашият обезвлажнител е монтиран във вашето пространство за обхождане, монтираният на стената контролер може да се монтира във вашето жилищно пространство или гараж. Това ви осигурява лесен начин за наблюдение на изсушителя. Така че като дистанционно управление, можете да управлявате устройството от разстояние.

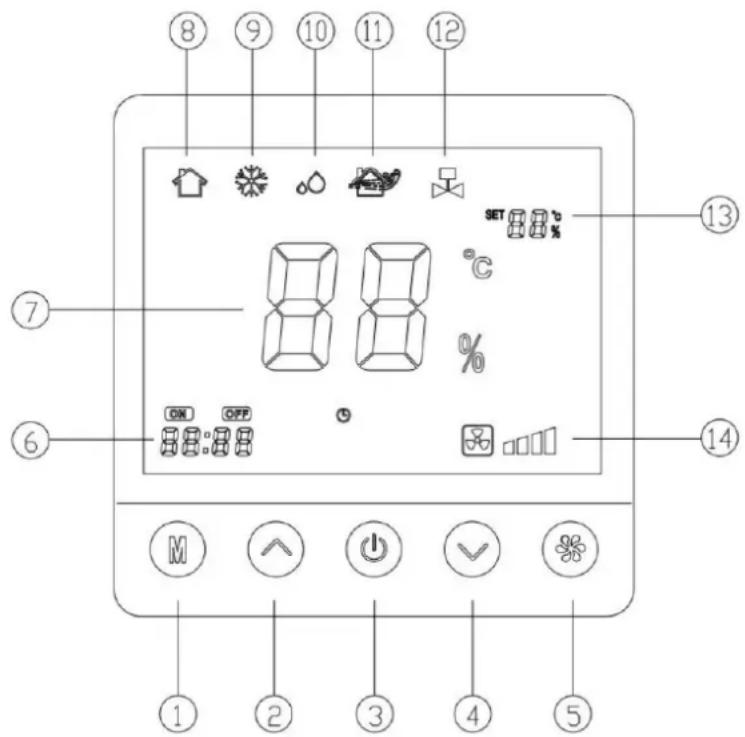

Изглед на стенен контролер

3 – Бутон за захранване

4 – Бутон надолу

5 – Бутон за скорост на вятъра

6 – Зона на дисплея на превключвателя за забавяне

7 – Зона за показване на влажността на околната среда

8 – Икона за зареждане

9 – Икона за размразяване

10 – Икона за обезвлажняване

11 – Икона за вентилация

12 – Водна помпа върху иконата

13 – Задайте областта за показване на влажността

14 – Зона за показване на скоростта на вентилатора

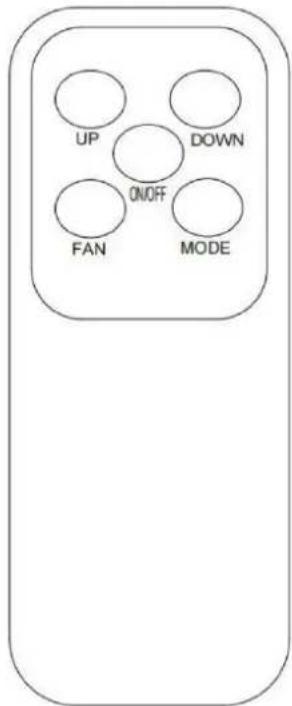

Изглед с дистанционно управление

Дистанционното управление работи по същия начин като контролерите на устройството и контролера, монтиран на стена.

Функция за автоматично размразяване

При ниски температури устройството ще започне автоматично размразяване. През този период охлаждащият вентилатор работи правилно, но вграденият компресор се изключва сам.

Светлинният индикатор за размразяване ще светне в червено.

Поддръжка

ПРЕДУПРЕЖДЕНИЕ: Винаги изключвайте уреда от контакта, преди да извършвате каквато и да е поддръжка.

Почистване на тялото на машината

- Използвайте мека, влажна кърпа, за да почистите външността на модула. Не използвайте сапун или разтворители.

MSW-DEH CRAWL SPACE 70

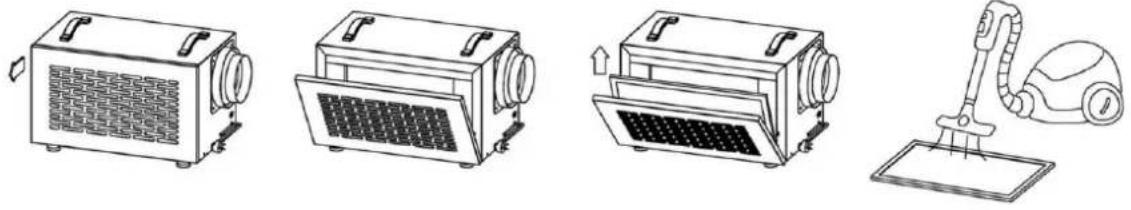

Смяна на филтър

1. Изключете устройството от контакта.
2. Плочата за входящ въздух се държи с магнит, отворете плочата за входящ въздух, както е показано на снимката, и извадете филтъра.
3. Моля, вакуумирайте или сменете филтъра.

Необходимостта от филтър се променя на всеки 1500 часа употреба.

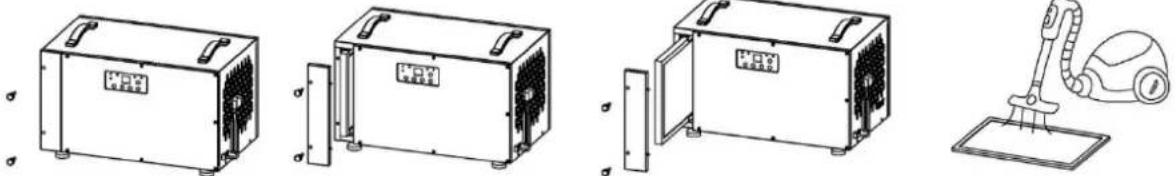

MSW-DEH CRAWL SPACE 90 MSW-DEH CRAWL SPACE 120

Смяна на филтър

1. Изключете устройството от контакта.
2. Развийте двете завъртащи се на ръка ключалки обратно на часовниковата стрелка.
3. Свалете капака на филтъра.
4. Издърпайте филтъра.
5. Моля, вакуумирайте или сменете филтъра.

Необходимостта от филтър се променя на всеки 1500 часа употреба.

Важни инструкции

• Компрессорът се включва сам три минути след включване на влагоуловителя.
• Когато устройството се размрази, охлаждащият вентилатор работи правилно, но вграденият компресор се изключва сам.
• Необходимостта от филтър се променя на всеки 1500 часа употреба.
• Оставете безопасно разстояние между стената и входните и изходящите отвори за въздух.
• Изключете устройството от контакта и свържете щепсела към продукта, ако няма да го използвате за по-дълъг период от време.
• Не накланяйте устройството на повече от 45°, нито когато се движите, нито когато работите.
• Ако изсушителят е бил наклонен случайно, не го използвайте за период от 12 часа.

Съобщения за грешка

Ако възникне грешка, дисплеят ще покаже съответния код:

ГРЕШКА	ПРИЧИНА	РЕШЕНИЕ
E1	Сензор на бобината-Грешка	Сменете сензора на бобината
E2	Сензор за влага - грешка	Сменете сензора за влага
E3	Температурен сензор-Грешка	Сменете температурния датчик

Отстраняване на неизправности

проблем	Описание	Решение
Влагоуловителя не работи.	1. Устройството няма захранване.2. Щепселът не е включен правилно.3. Дисплеят показва код на грешка Е4.	1. Включете захранването.2. Свържете правилно щепсела.3. Изпразнете контейнера за събиране на вода.
Лоша производителност на обезвлажняване	1. Входът или изходът на въздуха е покрит.2. Стаята не е затворена. Ниска влажност и температура.	1. Открийте входа и изхода на въздуха.2. Затворете всички врати и прозорци.3. Колкото по-ниска е стайната температура, толкова по-лошо е изсушаването.
Високо ниво на шум	1. Устройството не е поставено на равна повърхност.2. Входът или изходът на въздуха е покрит	1. Поставете устройството на равна повърхност.2. Открийте входа и изхода на въздуха.
