Termék típusa	Páramentesítő
Márka	MSW
Modell	DEH CRAWL SPACE 70
Névleges feszültség / frekvencia	230 V~ / 50 Hz
Névleges teljesítmény	280 W (30°C, 80% relatív páratartalom)
Páramentesítési kapacitás	45 L/nap (30°C, 80% relatív páratartalom) / 26 L/nap (27°C, 60% relatív páratartalom)
Névleges bemeneti áram	1,7 A
Maximális bemeneti áram	2,5 A (38°C, 80% relatív páratartalom)
Hangnyomásszint	≤55 dB(A)
Hűtőközeg	R290, töltet 150 g
Méretek (H x Sz x M)	330 x 605 x 380 mm
Súly	23,5 kg
Funkciók	Páramentesítés, szellőzés, automatikus leolvasztás, időzítő (0-23 óra)
Páratartalom-beállítási tartomány	10% és 99% relatív páratartalom között
Kijelző	Világító jelzőfények (üzem, leolvasztás, páramentesítés, szellőzés, időzítő)
Távvezérlés	Opció: fali vezérlő (CAT5 kábel) vagy távirányító
Vízelvezetés típusa	Folyamatos leeresztés csővel (mellékelve)
Szűrő	Kivehető szitaszűrő, cseréje 1500 óránként
Karbantartás	Tisztítsa meg a testet nedves ruhával (szappan nélkül); porszívózza ki vagy cserélje ki a szűrőt
Biztonság	Kompresszor indítási késleltetés (3 perc); automatikus leállítás hiba esetén (E1-E4 kódok); ne döntse meg >45°
Telepítés	Sík és függőleges talajon; szabad hely a bemenetnél 12" (31 cm), a kimenetnél 36" (92 cm); párazáró réteg szükséges

Gyakran ismételt kérdések - DEH CRAWL SPACE 70 MSW

Mik a DEH CRAWL SPACE 70 méretei és súlya?

A méretek: 330 x 605 x 380 mm (HxSzxM), súlya 23,5 kg.

Mi a páramentesítési kapacitás?

A kapacitás 45 L/nap 30°C és 80% relatív páratartalom mellett, és 26 L/nap 27°C és 60% relatív páratartalom mellett.

Hogyan telepítsem a páramentesítőt egy kúszótérbe?

Helyezze a készüléket függőlegesen sík felületre. Zárja le a területet párazáró réteggel, és dugaszolja be az összes szellőzőnyílást. Ügyeljen arra, hogy a levegőbemenetnél 12" (31 cm), a kimenetnél 36" (92 cm) szabad hely legyen. Az egyik oldalsó panel nézzen a fal felé a jobb diffúzió érdekében.

Hogyan csatlakoztassam a leeresztő csövet?

Vezesse a leeresztő csövet egy megfelelő külső vízelvezetéshez. Kerülje a hurkokat vagy mélyedéseket a csőben. Győződjön meg arról, hogy az áthaladási pont párazáró réteggel van lezárva.

Hogyan tisztítsam vagy cseréljem a szűrőt?

Húzza ki a készüléket. Nyissa ki a levegőbemeneti lemezt (mágnessel rögzítve), és vegye ki a szűrőt. Porszívózza ki vagy cserélje ki. A szűrőt 1500 üzemóránként kell cserélni.

Mit jelentenek az E1, E2, E3 és E4 hibakódok?

E1 = tekercsérzékelő hiba; E2 = páratartalom-érzékelő hiba; E3 = hőmérséklet-érzékelő hiba; E4 = víztartály tele vagy elzáródott leeresztés. Cserélje ki a hibás érzékelőt E1-E3 esetén, ürítse ki a tartályt vagy ellenőrizze a leeresztést E4 esetén.

Használhatok távirányítót vagy fali vezérlőt?

Igen, opcionálisan. Csatlakoztathat fali vezérlőt CAT5 kábelen (25 láb) vagy használhat távirányítót. A funkciók megegyeznek a beépített vezérlőkkel.

Hogyan állítsam be az időzítőt?

Nyomja meg többször a MODE gombot, amíg a késleltetett leállítási idő beállítása meg nem jelenik (kijelző be- vagy kikapcsolva). Használja a fel/le gombokat a 00 és 23 óra közötti beállításhoz. Nyomja meg röviden a MODE gombot a megerősítéshez.

Miért nem kapcsol be a páramentesítő?

Ellenőrizze az áramellátást és a csatlakozóaljzatot. Ha a kijelző E4-et mutat, ürítse ki a víztartályt vagy ellenőrizze a leeresztő csövet. Győződjön meg arról, hogy a készülék legalább 2 órán át függőlegesen áll.

Hogyan működik az automatikus leolvasztás?

Alacsony hőmérsékleten a készülék automatikusan leolvaszt. Ezalatt a ventilátor tovább forog, de a kompresszor leáll. A leolvasztás jelzőfénye pirosan világít.

HASZNÁLATI ÚTMUTATÓ DEH CRAWL SPACE 70 MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg	Levegő páramentesítő
Modell	MSW-DEH CRAWL SPACE 70	MSW-DEH CRAWL SPACE 90	MSW-DEH CRAWL SPACE 120
Névleges feszültség [V~] / frekvencia [Hz]	230/50
Névleges teljesítmény [W]	280 (30°C, 80%RH)	620 (30°C, 80%RH)	820 (30°C, 80%RH)
Névleges kapacitás [L/nap]	45 (30°C, 80%RH)26 (27°C, 60%RH)	72 (30°C, 80%RH)43 (27°C, 60%RH)	90 (30°C, 80%RH)55 (27°C, 60%RH)
Névleges bemeneti áram [A]	1.7 (30°C, 80%RH)	2.7 (30°C, 80%RH)	3.7 (30°C, 80%RH)
Maximális névleges bemeneti áram [A]	2.5 (38°C, 80%RH)	3.7 (38°C, 80%RH)	5.4 (38°C, 80%RH)
Hangnyomásszint [dB(A)]	≤55	≤55	≤55
Max hűtőközeg töltés	R290/150g	R290/270	R290/330
Maximális szívó / kipufogó oldali üzemi nyomás [MPa]	2.8 / 0.8 2.8 / 0.8	2.8 / 0.8
Hőcserélő Max megengedett nyomás [MPa]	2,8	2,8	2,8
Méretek (szélesség x mélység x magasság) [mm]	330 x 605 x 380	360 x 560 x 410	380 x 600 x 500
Súly [kg]	23,5	28,5	33

Telepítési követelmények

A párátlanító helyiséget párazáró fóliával kell lezárni.

Ha a készüléket kúszótérben helyezik el, minden szellőzőnyílást le kell zárni.

A legjobb légáramlás érdekében a készüléket úgy szerelje fel, hogy az egyik oldallap a fal felé nézzen.

A megfelelő szellőzés érdekében sem a bemeneti, sem a kivezető nyílást nem szabad a falnak támasztani. A bemenethez legalább 12" (\~31 cm), a kiömlőhöz pedig legalább 36" (\~92 cm) szabad térre van szükség.

A párátlanítók csak akkor működhetnek, ha a készülék függőlegesen és vízszintesen áll, a lábakkal a földön.

Telepítés

1. Helyezze a párátlanítót egy sík felületre.

- Kerülje a párazáró gátakkal szembeni elhelyezést. Ne használjon semmit, ami alátámasztja az aljánál. Helyezze a padlóra. Ha a készüléket nem függőlegesen, hanem bármilyen más helyzetben helyezték el, helyezze függőlegesen, és a bekapcsolás előtt két órát várjon.

1. Rendezze el a vízelvezetés vonalát

2. Vezesse a lefolyótömlőt egy megfelelő külső vízelvezetőhöz.

3. A leeresztő tömlön nem lehetnek hurkok vagy mélyedések.
4. Zárja le a párátlanító helyét párazáró gát segítségével.
5. Zárja le az összes nyílást, ha a készüléket kúszóhelyiségben helyezi el.
6. Kerülje, hogy a be- és kimeneti nyílást a falhoz helyezze. Ez biztosítja a megfelelő szellőzést. A bemenetnél 12" (\~31 cm) helyet kell hagynia, a kifolyóhoz pedig 36" (\~92 cm) helyet.
7. Az oldallapot a fal felé fordítva helyezze el, hogy a párátlanító a legjobb diffúziót biztosítsa.
8. A párátlanítót úgy tervezték, hogy a lábakkal egy magasságban legyen a talajon. Helyezze függőlegesen.
9. A karbantartást kikapcsolt állapotban vagy kihúzott állapotban kell elvégezni.

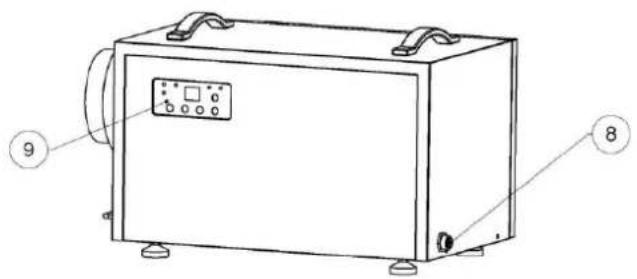

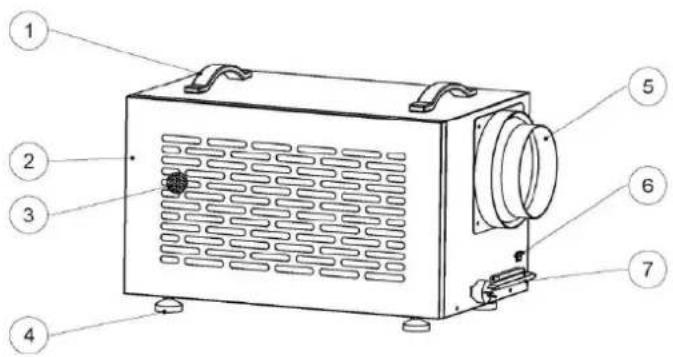

MSW-DEH CRAWL SPACE 70

1 - Fogantyúk
2 - Légbeömlő
3 - Szűrőszűrő
4 - Lábak
5 - Légkivezetés
6 - Vezérlőkábel aljzat
7 - tápkábel
8 - Vízelvezetés
9 - Kijelző / képernyő

1 - Fogantyúk
2 - Légbeömlő
3 - Szürőszűrő
4 - Ajtócsat
5 - Lábak
6 - Légkivezetés
7 - tápkábel
8 - Vezérlő kábelcsatlakozó
9 - Kijelző / képernyő
10 - Vízelvezetés

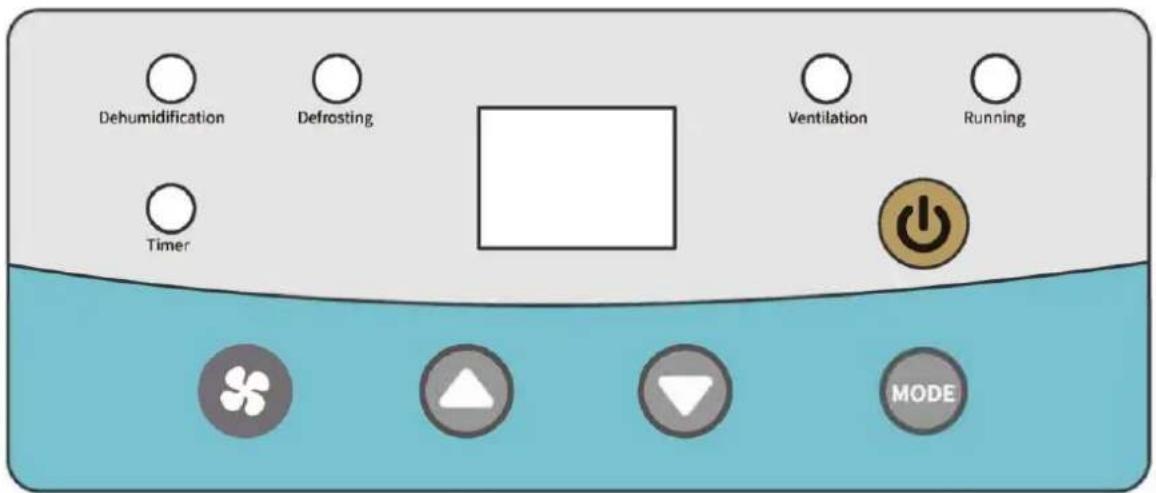

Billentyük és kijelző szimbólumok

A kulcsok funkciói:

Ezzel a gombbal kapcsolhatja be és ki a párátlanítót.

Felhívjuk figyelmét, hogy a ventilátor 1 perces késleltetéssel működik.

A felfelé és lefelé mutató nyilakkal állítsa be a kívánt páratartalom beállítási pontot a kijelző képernyőjén vagy a leállítási idő idő időzítését.

A kívánt páratartalom-beállítási pont beállításakor a beállított érték 10%-99% között tetszőleges szám lehet.

Az időzített leállítási idő beállításakor a beállított pont 00-23 lehet.

A beállítási gomb minden egyes rövid megnyomása: Beállítja a páratartalom értékét, beállítja a párátlanítási/szellőztetési módot, beállítja az időzítés be-/kikapcsolási idejét, és kilép.

Funkció leírása:

A szélsebesség beállítása: a beállításhoz nyomja meg röviden a szélsebesség gombot.

A beállított páratartalom értékének beállítása: nyomja meg röviden az üzemmód gombot, a beállított páratartalom érték pozíciója villogni fog, a beállításhoz nyomja meg a felfelé és lefelé gombokat. Szellőzési/párátlanítási üzemmód beállítása: Nyomja meg kétszer röviden az M billentyűt, az üzemmódok váltásához nyomja meg a felfelé és lefelé gombokat.

A késleltetett kapcsolási idő beállítása: nyomja meg röviden 3-szor az üzemmód gombot a késleltetett bekapcsolási idő (kijelző bekapcsolva) beállításához, nyomja meg a felfelé és lefelé gombokat a beállításhoz, nyomja meg röviden 4-szer az üzemmód gombot a késleltetett kikapcsolási idő (kijelző kikapcsolva) beállításához, nyomja meg a felfelé és lefelé gombokat a beállításhoz.

Távirányító utasítások (opcionális)

A párátlanítók opcionális távvezérlő tartozékokkal vezérelhetők:

1. lehetőség. Falra szerelt vezérlő 25'CAT 5 kábel csatlakoztatásával.

2. lehetőség. Távirányító.

Ha a párátlanítót a kúszóhelyiségben helyezték el, a falra szerelt vezérlő a lakóhelyiségben vagy a garázsban is elhelyezhető. Ez egyszerű módot biztosít a párátlanító ellenőrzésére. Így a távirányítóként távolról is működtetheti a készüléket.

Fali vezérlő nézet

1 - M gomb (üzemmód gomb)

2 - Fel gomb

3 - Bekapcsoló gomb

4 - Lefelé gomb

5 - Szélsebesség gomb

6 - Késleltető kapcsoló kijelző területe

7 - A környezeti páratartalom kijelzője

8 - Indítás ikon

9 - Leolvasztás ikon

10 - Párátlanítás ikon

11 - Szellőzés ikon

12 - Vízszivattyú ikon bekapcsolva

13 - A páratartalom kijelzőterület beállítása

14 - A ventilátor fordulatszámának kijelzője

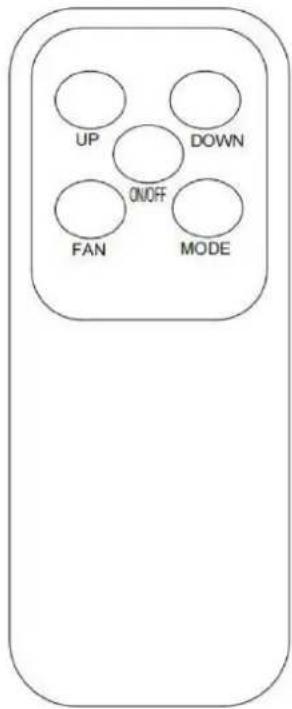

Távvezérlő nézet

A távirányító ugyanúgy működik, mint a készüléken lévő és a falra szerelt vezérlők.

Automatikus leolvasztási funkció

Alacsony hőmérsékleten a készülék automatikusan megkezdi a leolvasztást. Ebben az időszakban a hűtőventilátor megfelelően működik, de a beépített kompresszor kikapcsolja magát. A leolvasztás jelzőfénye pirosan világít.

KARBANTARTÁS

FIGYELMEZTETÉS: Bármilyen karbantartás előtt mindig húzza ki a készüléket a hálózatból. A géptest tisztítása

- A készülék külsejét puha, nedves ruhával tisztítsa meg. Ne használjon szappant vagy oldószereket.

MSW-DEH CRAWL SPACE 70

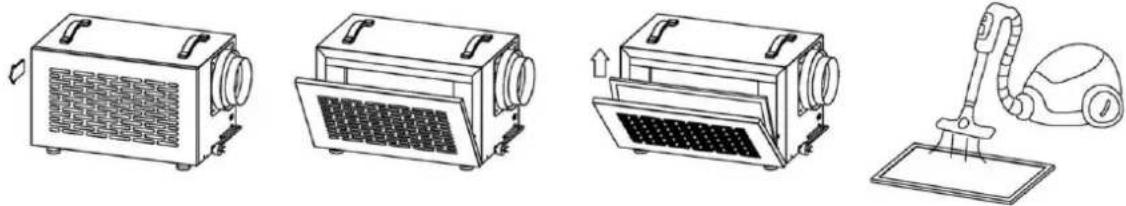

Szúrócsere

1. Húzza ki a készüléket.
2. A légbeömlő lemezt egy mágnes tartja, nyissa ki a légbeömlő lemezt a képen látható módon, és vegye ki a szűrót.
3. Kérjük, porszívózza ki vagy cserélje ki a szűrőt.

A szüröt 1500 óránként kell cserélni.

MSW-DEH CRAWL SPACE 90 MSW-DEH CRAWL SPACE 120

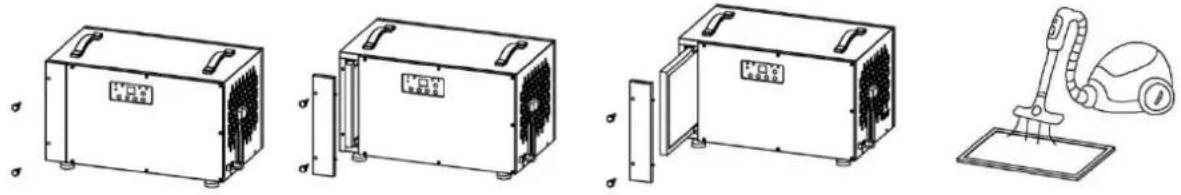

Szüröcsere

1. Húzza ki a készüléket.
2. Csavarja ki a két kézi csavarzárat az óramutató járásával ellentétesen.
3. Távolítsa el a szűrőfedelet.
4. Húzza ki a szűrőt.
5. Kérjük, porszívózza ki vagy cserélje ki a szűrőt.

A szűrőt 1500 óránként kell cserélni.

Fontos utasítások

• A kompresszor három perccel a párátlanító bekapcsolása után magától bekapcsol.
• A készülék leolvasztásakor a hütőventilátor megfelelően működik, de a beépített kompresszor kikapcsolja magát.
  • A szűrőt 1500 óránként kell cserélni.
• Hagyjon biztonságos távolságot a fal és a levegő be- és kivezetések között.
• Húzza ki a készüléket, és csatlakoztassa a hálózati csatlakozót a termékhez, ha hosszabb ideig nem használja.
• Ne döntse a készüléket 45°-nál nagyobb mértékben sem mozgás, sem működés közben.
• Ha a páramentesítő véletlenül megdölt, 12 órán keresztül ne használja.

Hibaüzenetek

Hiba esetén a kijelzón megjelenik a megfelelő kód:

HIBA	INDOKLÁS	MEGOLDÁS
E1	Tekercs érzékelő hiba	Cserélje ki a tekercsérzékelőt
E2	Nedvességérzékelő-hiba	Cserélje ki a nedvességérzékelőt
E3	Hőmérséklet-érzékelő hiba	Cserélje ki a hőmérséklet-érzékelőt

Hibaelhárítás

Probléma	A készülék leírása	Megoldás
A párátlanító nem működik.	1. A készüléknek nincs áramellátása.2. A hálózati csatlakozó nincs megfelelően bedugva.3. A kijelzőn az E4 hibakód jelenik meg.	1. Kapcsolja be a tápegységet.2. Csatlakoztassa megfelelően a hálózati csatlakozót.3. Ürítse ki a vízgyűjtő edényt.
Rossz párátlanítási teljesítmény	1. A levegő be- vagy kimeneti nyílása le van fedve.2. A szoba nincs lezárva. Alacsony nedvesség és hőmérséklet.	1. Fedje le a levegő be- és kimeneti nyílását.2. Zárjon be minden ajtót és ablakot.3. Minél alacsonyabb a helyiség hőmérséklete, annál rosszabb a párátlanítási teljesítmény.
Magas zajszint	1. A készüléket nem egyenletes talajra helyezték.2. A levegő be- vagy kimeneti nyílása le van fedve	1. Helyezze a készüléket egyenletes talajra.2. Fedje le a levegő be- és kimeneti nyílását.
