CDAIR-10S - Θέρμανση MSW - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ανεμιστήρας αγωγού κυκλικής διατομής
Μοντέλο	CDAIR-10S
Μάρκα	MSW
Ονομαστική τάση	230 V~ / 50 Hz
Ονομαστική ισχύς	140 W
Ονομαστικό ρεύμα	0,7 A
Κλάση προστασίας	I
Δείκτης προστασίας IP	IPX2
Μέγιστη παροχή αέρα	590 m³/h
Μέγιστη πίεση	566 Pa
Ταχύτητα περιστροφής	2592 tr/min
Εκπεμπόμενος θόρυβος	65 dB
Διάμετρος εισόδου	200 mm
Διαστάσεις (Μ x Β x Υ)	365 x 370 x 225 mm
Καθαρό βάρος	5,51 kg
Ελάχιστο ύψος εγκατάστασης	2,3 m
Υποχρεωτική γείωση	Ναι
Προφυλάξεις υγρασίας	Μην τοποθετείτε σε πολύ υγρό περιβάλλον
Συντήρηση: ετήσιος καθαρισμός	Καθαρίστε τον κινητήρα και ελέγξτε τα εξαρτήματα
Συντήρηση: ρουλεμάν	Ελέγξτε και αντικαταστήστε εάν χρειάζεται (από τεχνικό)
Απαγόρευση καθαρισμού με πίδακα νερού	Ναι, μην βυθίζετε ούτε ψεκάζετε
Διάμετρος σύνδεσης	200 mm (είσοδος)
Τύπος ηλεκτρικής σύνδεσης	Πρίζα ή απευθείας σύνδεση με διακόπτη όλων των πόλων

Συχνές ερωτήσεις - CDAIR-10S MSW

Πώς να εγκαταστήσετε τον ανεμιστήρα CDAIR-10S;

Η εγκατάσταση πρέπει να στερεωθεί σταθερά σε ύψος >2,3 m. Συνδέστε τους σωλήνες με κολάρα, στερεώστε τον ανεμιστήρα σε ένα πλαίσιο. Βεβαιωθείτε ότι η είσοδος αέρα είναι στο δωμάτιο και ότι υπάρχει οπή ελέγχου στην οροφή. Γειώστε τη συσκευή και αποσυνδέστε την τροφοδοσία πριν από οποιαδήποτε επέμβαση.

Μπορώ να χρησιμοποιήσω αυτόν τον ανεμιστήρα σε μπάνιο;

Όχι, δεν συνιστάται η εγκατάσταση της συσκευής σε πολύ υγρό μέρος. Ο δείκτης IPX2 παρέχει περιορισμένη προστασία από σταγόνες νερού, αλλά η υπερβολική υγρασία μπορεί να βλάψει τον κινητήρα.

Ποιο είναι το επίπεδο θορύβου του CDAIR-10S;

Ο εκπεμπόμενος θόρυβος είναι 65 dB, που αντιστοιχεί σε μέτριο επίπεδο θορύβου. Για να μειώσετε τον θόρυβο, βεβαιωθείτε ότι οι αγωγοί είναι καλά στερεωμένοι και ότι ο ανεμιστήρας είναι καθαρός.

Πώς να συντηρήσετε τον ανεμιστήρα;

Καθαρίστε τον κινητήρα και ελέγξτε τα εξαρτήματα κάθε χρόνο. Αποσυνδέστε την ηλεκτρική τροφοδοσία πριν από κάθε συντήρηση. Μην χρησιμοποιείτε πίδακα νερού ή αιχμηρά μεταλλικά αντικείμενα. Σε περίπτωση ασυνήθιστου θορύβου, ζητήστε από έναν τεχνικό να ελέγξει το ρουλεμάν.

Ποια ηλεκτρική ισχύ απαιτεί αυτό το μοντέλο;

Ο ανεμιστήρας έχει ονομαστική ισχύ 140 W, υπό τάση 230 V~ / 50 Hz, με ρεύμα 0,7 A. Χρησιμοποιήστε κατάλληλο κύκλωμα με γείωση.

Είναι αυτός ο ανεμιστήρας κατάλληλος για βιομηχανικό αερισμό;

Ναι, είναι ανεμιστήρας αγωγού κυκλικής διατομής με παροχή αέρα 590 m³/h και πίεση 566 Pa, κατάλληλος για οικιακές ή τριτογενείς εφαρμογές. Ελέγξτε τις διαστάσεις των αγωγών σας (διάμετρος 200 mm).

Πώς να συνδέσετε τον ανεμιστήρα στο ηλεκτρικό δίκτυο;

Μπορείτε να χρησιμοποιήσετε μια πρίζα σύμφωνη με τα πρότυπα ασφαλείας. Εάν το καλώδιο είναι σταθερό, συνδέστε το μέσω ενός διακόπτη όλων των πόλων με άνοιγμα επαφής τουλάχιστον 3 mm. Η γείωση είναι υποχρεωτική.

Τι να κάνετε σε περίπτωση ασυνήθιστου θορύβου ή μείωσης απόδοσης;

Σταματήστε τη συσκευή, αποσυνδέστε την τροφοδοσία και ελέγξτε τα ρουλεμάν. Εάν χρειαστεί, ζητήστε από έναν εξειδικευμένο τεχνικό να αντικαταστήσει το ρουλεμάν. Βεβαιωθείτε επίσης ότι τα πτερύγια δεν είναι φραγμένα.

Ποιες είναι οι ακριβείς διαστάσεις του CDAIR-10S;

Οι διαστάσεις είναι 365 mm (πλάτος) x 370 mm (βάθος) x 225 mm (ύψος). Το βάρος είναι 5,51 kg. Η διάμετρος εισόδου είναι 200 mm.

Πώς να απορρίψετε τη συσκευή στο τέλος της ζωής της;

Μην το πετάτε στα οικιακά απορρίμματα. Τοποθετήστε το σε σημείο συλλογής ηλεκτρικών και ηλεκτρονικών συσκευών. Τα ανακυκλώσιμα πλαστικά είναι σημασμένα. Επικοινωνήστε με τον δήμο σας για το τοπικό κέντρο ανακύκλωσης.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CDAIR-10S MSW

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί για τη διευκόλυνσή σας χρησιμοποιώντας αυτόματη μετάφραση. Έχουν γίνει εύλογες προσπάθειες για την παροχή ακριβούς μετάφρασης. Ωστόσο, καμία αυτοματοποιημένη μετάφραση δεν είναι τέλεια ούτε προορίζεται να αντικαταστήσει τους ανθρώπινους μεταφραστές. Το επίσημο εγχειρίδιο χρήστη είναι η αγγλική έκδοση. Τυχόν ασυμφωνίες ή διαφορές που δημιουργούνται στη μετάφραση δεν είναι δεσμευτικές και δεν έχουν νομική ισχύ για σκοπούς συμμόρφωσης ή επιβολής. Εάν προκύψουν ερωτήσεις σχετικά με την ακρίβεια των πληροφοριών που περιέχονται στο Εγχειρίδιο χρήσης, ανατρέξτε στην αγγλική έκδοση αυτών των περιεχομένων που είναι η επίσημη έκδοση.

Τεχνικά στοιχεία

Περιγραφή παραμέτρων	Τιμή παραμέτρου
Όνομα προϊόντος	Στρογγυλός ανεμιστήρας αγωγών
Μοντέλο	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Ονομαστική τάση [V~] / συχνότητα [Hz]	230 / 50
Ονομαστική ισχύς [W]	210	150	140
Κατηγορία προστασίας	εγώ
Αξιολόγηση προστασίας IP	IPX2
Τρέχον [A]	1,23	0,85	0,7
Εκπεμπόμενος θόρυβος [dB]	68	65	65
Ροή αέρα [m3/h]	1310	1022	590
Μέγιστη πίεση [Pa]	696	552	566
Ταχύτητα περιστροφής [rpm]	2480	2415	2592
Διάμετρος εξόδου [mm]	315	250	200
Διαστάσεις [πλάτος x βάθος x ύψος; mm]	430 x 445 x 240	360 x 375 x 210	365 x 370 x 225
Βάρος [kg]	7,24	5,42	5,51

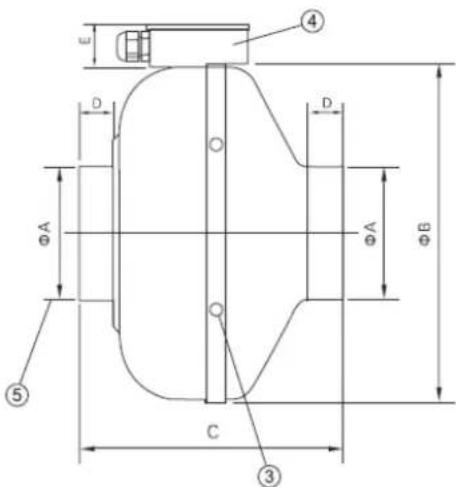

Στοιχείο αρ	1	2	3	4	5
Όνομα στοιχείου	Περίπτωση Μοτέρ Τρύπα κρεμάστρας			Κουτί διακλάδωσης	Άρθρωση σωλήνα

Μοντέλο	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Διάσταση A [mm]	315	250	200
Διάσταση B [mm]	402	333	333
Διάσταση C [mm]	258	206	223
Διάσταση D [mm]	25	27	25
Διάσταση E [mm]	41	41	41

Εγκατάσταση και χρήση

• Μην τοποθετείτε σε χώρο με υψηλή υγρασία.
- Ολόκληρη η εγκατάσταση πρέπει να στερεωθεί σταθερά.
• Η οπή εισόδου αέρα πρέπει να βρίσκεται σε ένα δωμάτιο.
• Θα πρέπει να υπάρχει τουλάχιστον μία οπή ελέγχου στην οροφή.
• Η συσκευή πρέπει να είναι γειωμένη.
- Πρέπει να λαμβάνεται μέριμνα ώστε να αποφευχθεί η επιστροφή αερίου από τους ανοιχτούς αεραγωγούς ή άλλος εξοπλισμός που καίγεται στο εσωτερικό.
• Το ύψος εγκατάστασης πρέπει να είναι μεγαλύτερο από 2,3 μέτρα.
- Όταν χρησιμοποιείτε πρίζα, το καλώδιο τροφοδοσίας πρέπει να συνδέεται σύμφωνα με τα πρότυπα ασφαλείας. Όταν το καλώδιο τροφοδοσίας είναι απευθείας συνδεδεμένο στη γραμμή τροφοδοσίας, η γραμμή τροφοδοσίας πρέπει να γεμίζεται με το διαχωριστικό επαφών τουλάχιστον 3 mm σε ολόπολο διακόπτη ισχύος και πρέπει να διαθέτει αξιόπιστη συσκευή γείωσης.
• Το σχήμα του σωλήνα δεν πρέπει να γίνεται ως εξής:

Αυτή η σειρά προϊόντων συνδέεται απευθείας με τους σωλήνες, και τα δύο άκρα χρησιμοποιούν τον σφιγκτήρα για να σφίξουν και στη συνέχεια στερεώνουν τον ανεμιστήρα με πλαίσιο. Εναλλάξτε τον ανεμιστήρα με τα χέρια πριν από τη χρήση και ελέγξτε ότι η περιστροφή του ανεμιστήρα είναι ελεύθερη, χωρίς κανένα μπλοκάρισμα ή σύγκρουση. Στη συνέχεια, ενεργοποιήστε τον ανεμιστήρα λειτουργίας, εάν δεν υπάρχουν άλλα προβλήματα, όπως υπερθέρμανση, θόρυβος και υπερβολική αργή κίνηση, τότε η συσκευή μπορεί να χρησιμοποιηθεί κανονικά.

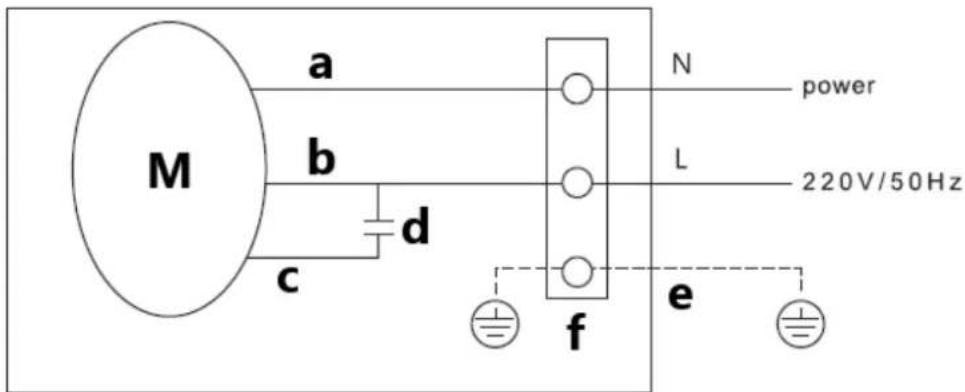

Διάγραμμα σύνδεσης

e - κίτρινο/πράσινο σύρμα

N - μπλε σύρμα

L - καφέ σύρμα

Συντήρηση

• Ο ανεμιστήρας αγωγών θα πρέπει να καθαρίζεται και να ελέγχεται ετησίως (καθαρός κινητήρας, τα εξαρτήματα δεν μπορούν να εκτεθούν σε υγρασία) για να είναι ασφαλής η λειτουργία του και να παραταθεί η διάρκεια ζωής του.
• Κόψτε την παροχή ρεύματος πριν από οποιαδήποτε συντήρηση και περιμένετε να σταματήσουν τα περιστρεφόμενα στοιχεία.
• Όταν υπάρχει μη φυσιολογικός θόρυβος ή σημαντική μείωση της απόδοσης, ελέγξτε το ρουλεμάν και αντικαταστήστε το εάν χρειάζεται (γίνεται μόνο από εξειδικευμένο τεχνικό σέρβις).
  • Μην ψεκάζετε τη συσκευή με πίδακα νερού και μην τη βυθίζετε σε νερό.
• Μην αφήνετε το νερό να εισχωρήσει μέσα στη συσκευή μέσω των αεραγωγών στο περίβλημα της συσκευής.
• Μη χρησιμοποιείτε αιχμηρά ή/και μεταλλικά αντικείμενα για τον καθαρισμό (π.χ. συρμάτινη βούρτσα ή μεταλλική σπάτουλα) γιατί μπορεί να καταστρέψουν το υλικό της επιφάνειας της συσκευής.

Απόρριψη χρησιμοποιημένων συσκευών

Μην απορρίπτετε αυτή τη συσκευή σε συστήματα αστικών απορριμμάτων. Παραδώστε το σε ένα σημείο ανακύκλωσης και συλλογής ηλεκτρικών και ηλεκτρικών συσκευών. Ελέγξετε το σύμβολο στο προϊόν, στο εγχειρίδιο οδηγιών και στη συσκευασία. Τα πλαστικά που χρησιμοποιούνται για την κατασκευή της συσκευής μπορούν να ανακυκλωθούν σύμφωνα με τις σημάνσεις τους. Επιλέγοντας την ανακύκλωση συμβάλλετε σημαντικά στην προστασία του περιβάλλοντος μας.

Επικοινωνήστε με τις τοπικές αρχές για πληροφορίες σχετικά με τις τοπικές εγκαταστάσεις ανακύκλωσης.
