CDAIR-10S - Opvarmning MSW - Gratis brugsanvisning og manual

Produkttype	Cirkulær kanalventilator
Model	CDAIR-10S
Mærke	MSW
Nominel spænding	230 V~ / 50 Hz
Nominel effekt	140 W
Nominel strøm	0,7 A
Beskyttelsesklasse	I
IP-beskyttelsesgrad	IPX2
Maks. luftstrøm	590 m³/h
Maks. tryk	566 Pa
Omdrejningshastighed	2592 o/min
Udledt støj	65 dB
Indløbsdiameter	200 mm
Mål (L x D x H)	365 x 370 x 225 mm
Nettovægt	5,51 kg
Minimal installationshøjde	2,3 m
Jordforbindelse påkrævet	Ja
Fugtighedsforholdsregler	Må ikke installeres i meget fugtige omgivelser
Vedligeholdelse: årlig rengøring	Rengør motoren og kontrollér delene
Vedligeholdelse: leje	Kontrollér og udskift om nødvendigt (af en tekniker)
Forbud mod rengøring med vandstråle	Ja, må ikke nedsænkes eller sprøjtes
Tilslutningsdiameter	200 mm (indløb)
Type af elektrisk tilslutning	Stik eller direkte tilslutning med omnipolær afbryder

Ofte stillede spørgsmål - CDAIR-10S MSW

Hvordan installeres ventilatoren CDAIR-10S?

Installationen skal fastgøres sikkert i en højde >2,3 m. Tilslut rørene med klemmer, fastgør ventilatoren på en ramme. Sørg for, at luftindtaget er i rummet, og at der er et inspektionshul i loftet. Jordforbind apparatet og afbryd strømmen før indgreb.

Kan jeg bruge denne ventilator på et badeværelse?

Nej, det frarådes at installere apparatet i et meget fugtigt sted. IPX2 giver begrænset beskyttelse mod vanddråber, men overdreven fugt kan beskadige motoren.

Hvad er lydniveauet for CDAIR-10S?

Den udledte støj er 65 dB, hvilket svarer til et moderat lydniveau. For at reducere støjen skal du sikre, at kanalerne er godt fastgjort, og at ventilatoren er ren.

Hvordan vedligeholdes ventilatoren?

Rengør motoren og kontrollér delene årligt. Afbryd strømforsyningen før al vedligeholdelse. Brug ikke vandstråle eller skarpe metalgenstande. Ved unormal støj skal lejet kontrolleres af en tekniker.

Hvilken elektrisk effekt kræver denne model?

Ventilatoren har en nominel effekt på 140 W, ved 230 V~ / 50 Hz, med en strøm på 0,7 A. Brug et passende kredsløb med jordforbindelse.

Er denne ventilator egnet til industriel ventilation?

Ja, det er en cirkulær kanalventilator med en luftstrøm på 590 m³/h og et tryk på 566 Pa, velegnet til bolig- eller erhvervsapplikationer. Kontrollér dimensionerne på dine kanaler (diameter 200 mm).

Hvordan tilsluttes ventilatoren til elnettet?

Du kan bruge en stikkontakt, der overholder sikkerhedsstandarderne. Hvis ledningen er fast, tilslut den via en omnipolær afbryder med en kontaktåbning på mindst 3 mm. Jordforbindelse er obligatorisk.

Hvad skal man gøre ved unormal støj eller nedsat ydeevne?

Stop apparatet, afbryd strømmen og kontrollér lejerne. Om nødvendigt skal lejet udskiftes af en kvalificeret tekniker. Sørg også for, at vingerne ikke er blokerede.

Hvad er de nøjagtige mål for CDAIR-10S?

Målene er 365 mm (bredde) x 370 mm (dybde) x 225 mm (højde). Vægten er 5,51 kg. Indløbsdiameteren er 200 mm.

Hvordan bortskaffes apparatet ved slutningen af dets levetid?

Smid det ikke i husholdningsaffaldet. Aflevér det på en indsamlingsstation for elektrisk og elektronisk udstyr. Genanvendelige plastdele er markeret. Kontakt din kommune for det lokale genbrugscenter.

BRUGSANVISNING CDAIR-10S MSW

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

Tekniske data

Parameterbeskrivelse Parameterværdi
Produktnavn	Cirkulær kanalventilator
Model	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Nominel spænding [V~] / frekvens [Hz]	230 / 50
Nominel effekt[W]	210	150	140
Beskyttelsesklasse	I
IP-beskyttelsesgrad	IPX2
Strøm [A]	1,23	0,85	0,7
Udsendt støj [dB]	68	65	65
Luftstrøm [ ^m3/h ]	1310	1022	590
Maks. tryk [Pa]	696	552	566
Rotationshastighed [rpm]	2480	2415	2592
Udløbsdiameter [mm]	315	250	200
Dimensioner (bredde x dybde x højde) [mm]	430 x 445 x 240	360 x 375 x 210	365 x 370 x 225
Vægt [kg]	7,24	5,42	5,51

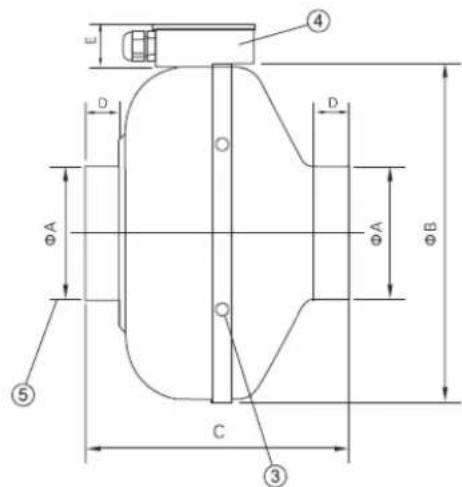

Komponent nr.	1	2	3	4	5
Komponentens navn	Sag	Motor	Hul til bøjle	Samledåse	Rørforbindelse

Model	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Dimension A [mm]	315	250	200
Dimension B [mm]	402	333	333
Dimension C [mm]	258	206	223
Dimension D [mm]	25	27	25
Dimension E [mm]	41	41	41

Installation og brug

• Må ikke installeres på steder med høj luftfugtighed.
  • Hele installationen skal være solidt fastgjort.
• Indblæsningshullet skal være i et rum.
  • Der skal være mindst ét kontrolhul i loftet.
• Apparatet skal være jordforbundet.
• Man skal passe på, at der ikke kommer gas fra de åbne luftveje eller andet fyret udstyr tilbage i rummet.
  • Installationshøjden skal være større end 2,3 meter.
• Når du bruger en stikkontakt, skal strømkablet tilsluttes i overensstemmelse med sikkerhedsstandarderne. Når netledningen er direkte forbundet med strømforsyningsledningen, skal strømforsyningsledningen fyldes på kontaktadskillelsen på mindst 3 mm allpolet afbryder og skal have en pålidelig jordforbindelse.
• Rørets form må ikke være som følger:

Denne serie af produkter er direkte forbundet med rørene, begge ender bruger klemmen til at stramme op, og derefter fastgøres ventilatoren med rammen. Drej ventilatoren med hænderne før brug, og test, at ventilatorens rotation er fri, uden blokering eller nedbrud. Tænd derefter og lad blæseren køre, hvis der ikke er andre problemer som overophedning, støj og for langsom drift, kan apparatet bruges normalt.

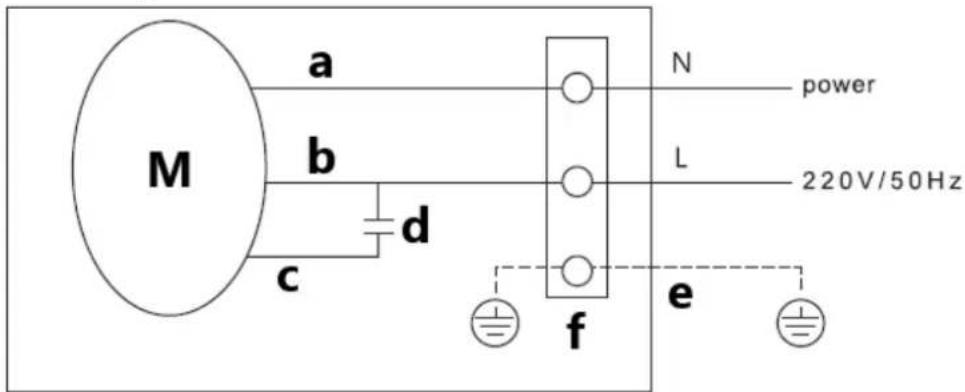

Forbindelsesdiagram

e - gul/grøn ledning

N - blå ledning

L - brun ledning

VEDLIGEHOLDELSE

- Kanalventilatoren skal rengøres og kontrolleres årligt (rengør motoren; dele må ikke udsættes for fugt) for at sikre, at den fungerer sikkert og forlænger dens levetid.

• Afbryd strømforsyningen før enhver form for vedligeholdelse, og vent på, at de roterende elementer stopper.
• Hvis der er unormal støj eller markant nedsat effektivitet, skal du kontrollere lejet og udskifte det, hvis det er nødvendigt (må kun udføres af en kvalificeret servicetekniker).
• Apparatet må ikke sprøjtes med en vandstråle eller nedsænkes i vand.
• Der må ikke trænge vand ind i enheden gennem åbninger i enhedens kabinet.
• Brug ikke skarpe og/eller metalgenstande til rengøring (f.eks. en stålbørste eller en metalspatel), da de kan beskadige apparatets overflademateriale.

Bortskaffelse af brugte enheder

Bortskaf ikke denne enhed i det kommunale affaldssystem. Aflever den på et genbrugs- og indsamlingssted for elektriske apparater. Tjek symbolet på produktet, brugsanvisningen og emballagen. Den plast, der bruges til at konstruere enheden, kan genbruges i overensstemmelse med deres mærkning. Ved at vælge at genbruge yder du et væsentligt bidrag til beskyttelsen af vores miljø.

Kontakt de lokale myndigheder for at få oplysninger om din lokale genbrugsstation.
