Тип продукт	Кръгъл канален вентилатор
Модел	CDAIR-10S
Марка	MSW
Номинално напрежение	230 V~ / 50 Hz
Номинална мощност	140 W
Номинален ток	0,7 A
Клас на защита	I
Степен на защита IP	IPX2
Максимален въздушен поток	590 m³/h
Максимално налягане	566 Pa
Скорост на въртене	2592 об/мин
Ниво на шум	65 dB
Входен диаметър	200 mm
Размери (Д x Ш x В)	365 x 370 x 225 mm
Нето тегло	5,51 kg
Минимална височина на монтаж	2,3 m
Задължително заземяване	Да
Предпазни мерки за влага	Да не се инсталира в много влажна среда
Поддръжка: годишно почистване	Почистете двигателя и проверете частите
Поддръжка: лагер	Проверете и сменете при необходимост (от техник)
Забрана за почистване с водна струя	Да, не потапяйте и не пръскайте
Диаметър на свързване	200 mm (вход)
Тип електрическа връзка	Щепсел или директно свързване с общополюсен превключвател

Често задавани въпроси - CDAIR-10S MSW

Как да инсталирам вентилатора CDAIR-10S ?

Инсталацията трябва да бъде здраво закрепена на височина над 2,3 m. Свържете тръбите със скоби, закрепете вентилатора към рамка. Уверете се, че входът за въздух е в помещението и че в тавана има контролен отвор. Заземете уреда и изключете захранването преди каквато и да е намеса.

Мога ли да използвам този вентилатор в баня?

Не, не се препоръчва да инсталирате уреда на много влажно място. Степен на защита IPX2 осигурява ограничена защита срещу водни капки, но прекомерната влага може да повреди двигателя.

Какво е нивото на шум на CDAIR-10S?

Излъчваният шум е 65 dB, което съответства на умерено ниво на шум. За да намалите шума, уверете се, че каналите са добре закрепени и че вентилаторът е чист.

Как да поддържам вентилатора?

Почиствайте двигателя и проверявайте частите всяка година. Изключвайте електрическото захранване преди всяка поддръжка. Не използвайте водна струя или остри метални предмети. При необичаен шум накарайте техник да провери лагера.

Каква електрическа мощност изисква този модел?

Вентилаторът има номинална мощност 140 W, при напрежение 230 V~ / 50 Hz, с ток 0,7 A. Използвайте подходяща верига със заземяване.

Подходящ ли е този вентилатор за индустриална вентилация?

Да, това е кръгъл канален вентилатор с въздушен поток 590 m³/h и налягане 566 Pa, подходящ за жилищни или търговски приложения. Проверете размерите на вашите канали (диаметър 200 mm).

Как да свържа вентилатора към електрическата мрежа?

Можете да използвате контакт, съответстващ на стандартите за безопасност. Ако кабелът е фиксиран, свържете го чрез общополюсен превключвател с контактно разстояние най-малко 3 mm. Заземяването е задължително.

Какво да направя при необичаен шум или намалена производителност?

Спрете уреда, изключете захранването и проверете лагерите. Ако е необходимо, накарайте квалифициран техник да смени лагера. Също така се уверете, че перките не са запушени.

Какви са точните размери на CDAIR-10S?

Размерите са 365 mm (ширина) x 370 mm (дълбочина) x 225 mm (височина). Теглото е 5,51 kg. Входният диаметър е 200 mm.

Как да изхвърля уреда в края на живота му?

Не го изхвърляйте с битовите отпадъци. Занесете го в пункт за събиране на електрическо и електронно оборудване. Рециклируемите пластмаси са маркирани. Свържете се с общината за местния център за рециклиране.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CDAIR-10S MSW

Това ръководство за потребителя е преведено за ваше удобство с помощта на машинен превод. Положени са разумни усилия за осигуряване на точен превод; нито един автоматичен превод обаче не е перфектен, нито е предназначен да замени човешки преводачи. Официалното ръководство за потребителя е английската версия. Всички несъответствия или разлики, създадени в превода, не са обвързващи и нямат право действие за целите на съответствието или прилагането. Ако възникнат въпроси, свързани с точността на информацията, съдържаща се в ръководството за потребителя, моля, вижте английската версия на това съдържание, която е официалната версия.

Технически данни

Описание на параметъра Стойност на параметъра
Име на продукта	Кръгъл канален вентилатор
Модел	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Номинално напрежение [V~] / честота [Hz]	230 / 50
Номинална мощност [W]	210	150	140
Клас на защита	аз
IP степен на защита	IPX2
Ток [A]	1,23	0,85	0,7
Излъчван шум [dB]	68	65	65
Въздушен поток [m3/h]	1310	1022	590
Максимално налягане [Pa]	696	552	566
Скорост на въртене [rpm]	2480	2415	2592
Диаметър на изхода [mm]	315	250	200
Размери [ширина х дълбочина х височина; mm]	430 x 445 x 240	360 x 375 x 210	365 x 370 x 225
Тегло [kg]	7,24	5,42	5,51

Компонент пг	1	2	3	4	5
Име на компонента	Случай	Мотор	Отвор за закачалка	Съединителна кутия	Тръбна връзка

Модел	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Размер A [mm]	315	250	200
Размер B [mm]	402	333	333
Размер C [mm]	258	206	223
Размер D [mm]	25	27	25
Размер E [mm]	41	41	41

Инсталиране и използване

• Не инсталирайте на място с висока влажност.
  • Цялата инсталация трябва да бъде здраво закрепена.
• Отворът за входящ въздух трябва да е в стая.
  • В тавана трябва да има поне един контролен отвор.
  • Уредът трябва да бъде заземен.

- Трябва да се внимава, за да се избегне попадането на газ от откритите дихателни пътища или друго запалено оборудване обратно във вътрешността.

• Височината на монтаж трябва да бъде по-голяма от 2,3 метра.

- Когато използвате електрически контакт, щепсельт на захранващия кабел трябва да бъде свързан в съответствие със стандартите за безопасност. Когато захранващият кабел е директно свързан към захранващата линия, захранващата линия трябва да бъде запълнена на разстоянието между контактите на най-малко 3 mm многополюсен превключвател и трябва да има надеждно заземяващо устройство.

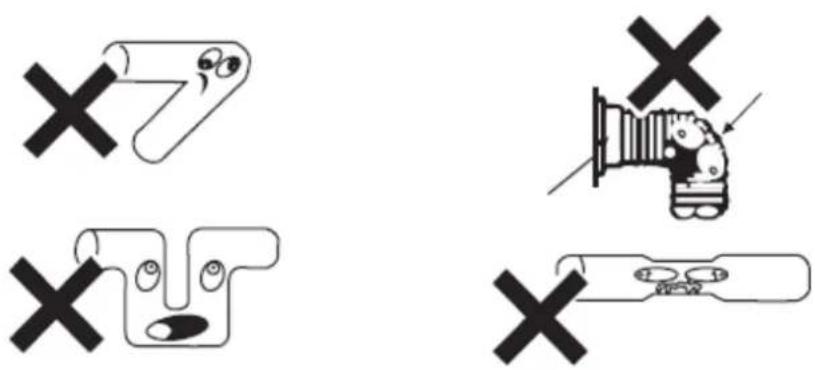

• Формата на тръбата не трябва да се прави, както следва:

Тази серия от продукти е директно свързана с тръбите, двата края използват скобата за затягане и след това фиксират вентилатора с рамка. Превключете вентилатора с ръце преди употреба и проверете дали вентилаторът се върти свободно, без блокиране или срив. След това включете захранването и пуснете работния вентилатор, ако няма други проблеми като прегряване, шум и зъб, работещ твърде бавно, тогава уредът може да се използва нормално.

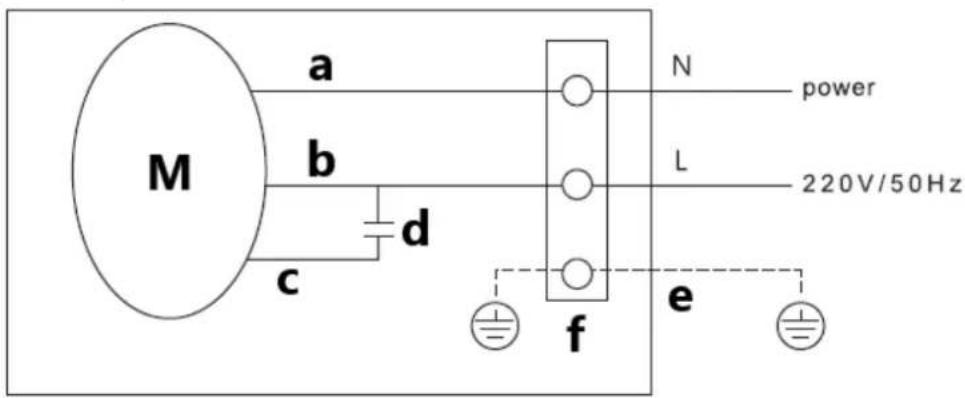

Схема на свързване

е - жълт/зелен проводник

N – син проводник

L – кафяв проводник

Поддръжка

• Вентилаторът на канала трябва да се почиства и проверява ежегодно (почистете двигателя; частите не трябва да се излагат на влага), за да работи безопасно и да удължи живота му.
  • Прекъснете захранването преди всяка поддръжка и изчакайте въртящите се елементи да спрат.
• Когато има необичаен шум или значително намаляване на ефективността, моля, проверете лагера и го сменете, ако е необходимо (извършва се само от квалифициран сервизен техник).
• Не пръскайте устройството с водна струя и не го потапяйте във вода.
• Не позволявайте вода да попадне вътре в устройството през вентилационните отвори в корпуса на устройството.
• Не използвайте остри и/или метални предмети за почистване (напр. телена четка или метална шпатула), защото те могат да повредят повърхностния материал на уреда.

Изхвърляне на използвани устройства

Не изхвърляйте това устройство в общинските системи за отпадъци. Предайте го в пункт за рециклиране и събиране на електрически и електрически уреди. Проверете символа върху продукта, ръководството за употреба и опаковката. Пластмасите, използвани за конструиране на устройството, могат да бъдат рециклирани в съответствие с техните маркировки. Избирайки да рециклирате, вие допринасяте значително за опазването на околната среда.

Свържете се с местните власти за информация относно местното съоръжение за рециклиране.
