Produkto tipas	Apvalaus ortakio ventiliatorius
Modelis	CDAIR-10S
Prekės ženklas	MSW
Vardinė įtampa	230 V~ / 50 Hz
Vardinė galia	140 W
Vardinė srovė	0,7 A
Apsaugos klasė	I
Apsaugos IP indeksas	IPX2
Maksimalus oro srautas	590 m³/h
Maksimalus slėgis	566 Pa
Sukimosi greitis	2592 aps/min
Triukšmo lygis	65 dB
Įvado diametras	200 mm
Matmenys (P x G x A)	365 x 370 x 225 mm
Grynasis svoris	5,51 kg
Minimalus montavimo aukštis	2,3 m
Privalomas įžeminimas	Taip
Drėgmės atsargumo priemonės	Nedėti labai drėgnoje aplinkoje
Priežiūra: metinis valymas	Valyti variklį ir tikrinti dalis
Priežiūra: guolis	Tikrinti ir pakeisti, jei reikia (techniko)
Draudžiama plauti vandens srove	Taip, nemerkti ir nepurkšti
Prijungimo diametras	200 mm (įvadas)
Elektros jungties tipas	Kištukas arba tiesioginis prijungimas su visų polių jungikliu

Dažnai užduodami klausimai - CDAIR-10S MSW

Kaip sumontuoti CDAIR-10S ventiliatorių?

Montavimas turi būti tvirtai pritvirtintas ne mažesniame kaip 2,3 m aukštyje. Prijunkite vamzdžius spaustukais, pritvirtinkite ventiliatorių ant rėmo. Įsitikinkite, kad oro įvadas yra patalpoje, o lubose yra kontrolinė anga. Įžeminkite įrenginį ir prieš bet kokius darbus išjunkite maitinimą.

Ar galiu naudoti šį ventiliatorių vonios kambaryje?

Ne, nerekomenduojama montuoti įrenginio labai drėgnoje vietoje. IPX2 apsaugos laipsnis suteikia ribotą apsaugą nuo vandens lašų, tačiau per didelė drėgmė gali sugadinti variklį.

Koks CDAIR-10S triukšmo lygis?

Skleidžiamas triukšmas yra 65 dB, o tai atitinka vidutinį triukšmo lygį. Norėdami sumažinti triukšmą, įsitikinkite, kad ortakiai yra tvirtai pritvirtinti, o ventiliatorius švarus.

Kaip prižiūrėti ventiliatorių?

Kiekvienais metais valykite variklį ir tikrinkite dalis. Prieš bet kokią priežiūrą išjunkite maitinimą. Nenaudokite vandens srovės ar aštrių metalinių daiktų. Esant neįprastam triukšmui, technikas turi patikrinti guolį.

Kokios elektros galios reikia šiam modeliui?

Ventiliatorius turi 140 W vardinę galią, esant 230 V~ / 50 Hz įtampai ir 0,7 A srovei. Naudokite tinkamą grandinę su įžeminimu.

Ar šis ventiliatorius tinka pramoninei ventiliacijai?

Taip, tai apvalaus ortakio ventiliatorius, kurio oro srautas 590 m³/h ir slėgis 566 Pa, tinkamas gyvenamosioms ar komercinėms patalpoms. Patikrinkite ortakių matmenis (200 mm diametras).

Kaip prijungti ventiliatorių prie elektros tinklo?

Galite naudoti saugos standartus atitinkantį kištukinį lizdą. Jei laidas fiksuotas, prijunkite per visų polių jungiklį su bent 3 mm kontaktų atstumu. Įžeminimas yra privalomas.

Ką daryti, jei girdimas neįprastas triukšmas ar sumažėjo našumas?

Išjunkite įrenginį, atjunkite maitinimą ir patikrinkite guolius. Jei reikia, leiskite kvalifikuotam technikui pakeisti guolį. Taip pat įsitikinkite, kad sparnuotė nėra užblokuota.

Kokie tikslūs CDAIR-10S matmenys?

Matmenys: 365 mm (plotis) x 370 mm (gylis) x 225 mm (aukštis). Svoris 5,51 kg. Įvado diametras 200 mm.

Kaip utilizuoti įrenginį pasibaigus jo tarnavimo laikui?

Neišmeskite jo į buitines atliekas. Pristatykite į elektros ir elektroninės įrangos surinkimo punktą. Perdirbami plastikai yra pažymėti. Dėl vietinio perdirbimo centro kreipkitės į savivaldybę.

NAUDOJIMO INSTRUKCIJA CDAIR-10S MSW

Šis vartotojo vadovas buvo išverstas jūsų patogumui naudojant mašininį vertimą. Buvo dedamos pagrįstos pastangos siekiant pateikti tikslų vertimą; tačiau joks automatinis vertimas nėra tobulas ir nėra skirtas pakeisti žmonių vertėjus. Oficialus vartotojo vadovas yra anglų kalba. Bet kokie vertime sukurti neatitikimai ar skirtumai nėra įpareigojantys ir neturi teisinės galios atitikties ar vykdymo tikslais. Jei kyla klausimų, susijusių su vartotojo vadove pateiktos informacijos tikslumu, žr. to turinio versiją anglų kalba, kuri yra oficiali versija.

Techniniai duomenys

Parametru aprašymas	Parametru reikšmė
Produkto pavadinimas	Apvalus ortakio ventilatorius
Modelis	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Nominali įtampa [V~] / dažnis [Hz]	230 / 50
Nominali galia [W]	210	150	140
Apsaugos klasė	aš
IP apsaugos įvertinimas	IPX2
Dabartinis [A]	1,23	0,85	0,7
Skleidžiamas triukšmas [dB]	68	65	65
Oro srautas [m3/h]	1310	1022	590
Maksimalus slėgis [Pa]	696	552	566
Sukimosi greitis [rpm]	2480	2415	2592
Išleidimo angos skersmuo [mm]	315	250	200
Matmenys [plotis x gylis x aukštis; mm]	430 x 445 x 240	360 x 375 x 210	365 x 370 x 225
Svoris [kg]	7,24	5,42	5,51

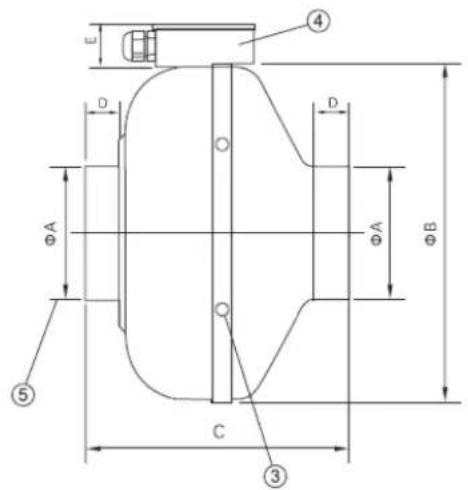

Komponentas Nr	1	2	3	4	5
Komponento pavadinimas	Byla	Variklis	Pakabos anga	Jungiamoji dėžutė	Vamzdžio jungtis

Modelis	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
A matmuo [mm]	315	250	200
B matmuo [mm]	402	333	333
C matmuo [mm]	258	206	223
Matmenys D [mm]	25	27	25
Matmenys E [mm]	41	41	41

Idiegimas ir naudojimas

• Nemontuokite didelès drègmès vietose.
• Visas jrenginys turi būti tvirtai pritvirtintas.
• Oro jleidimo anga turi būti patalpoje.
  • Lubose turi būti bent viena patikrinimo anga.
• Prietaisas turi būti jžemintas.
  • Reikia pasirūpinti, kad dujos iš atvirų kvėpavimo takų ar kitos kūrenamos įrangos nepatektų į vidų.
  • Montavimo aukštis turi būti didesnis nei 2,3 metro.
• Kai naudojate elektros lizdą, maitinimo laidas turi būti prijungtas laikantis saugos standartų. Kai maitinimo laidas yra tiesiogiai prijungtas prie maitinimo linijos, maitinimo linija turi būti užpildyta bent 3 mm visų polių maitinimo jungiklio kontaktų atstumu ir turi turėti patikimą jžeminimo įrenginį.
  • Vamzdžio forma neturi būti tokia:

Šios serijos gaminiai yra tiesiogiai sujungti su vamzdžiais, abiejuose galuose priveržkite spaustuką, o tada pritvirtinkite ventilatorių rėmu. Prieš naudodami ventiliatorių perjunkite rankomis ir patikrinkite, ar ventiliatorius sukasi laisvai, be užsikimšimo ar smūgio. Tada jjunkite veikiantį ventilatorių, jei nėra jokių kitų problemų, tokių kaip perkaitimas, triukšmas ir per lėtas iltis, prietaisą galima naudoti įprastai.

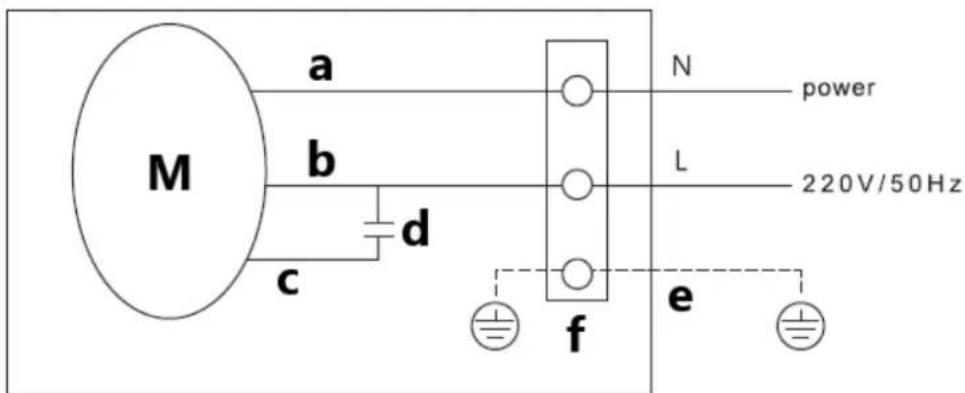

Sujungimo schema

- Ortakio ventiliatorius turi būti valomas ir tikrinamas kasmet (nuvalykite variklj; dalys negali būti veikiamos drėgmės), kad jis veiktų saugiai ir pailgėtų tarnavimo laikas.

• Prieš atlikdami bet kokią techninę priežiūrą, išjunkite maitinimą ir palaukite, kol besisukantys elementai sustos.
• Kai atsiranda nejprastas triukšmas arba žymiai sumažėja efektyvumas, patikrinkite guolį ir, jei reikia, jį pakeiskite (tai atlieka tik kvalifikuotas techninės priežiūros specialistas).
• Nepurkškite prietaiso vandens srove ir nenardinkite j vandenj.
• Neleiskite vandeniui patekti j prietaiso vidų per prietaiso korpuse esančias ventiliacijos angas.
• Valymui nenaudokite aštrių ir (arba) metalinių daiktų (pvz., vielinio šepečio ar metalinės mentelės), nes jie gali pažeisti prietaiso paviršiaus medžiagą.

Naudotų prietaisų išmetimas

Neišmeskite šio prietaiso j komunalinių atliekų sistemas. Perduokite jj į elektros ir elektros prietaisų perdirbimo ir surinkimo punktą. Patikrinkite simbolį ant gaminio, naudojimo instrukcijos ir pakuotės. Prietaisui pagaminti panaudotas plastikas gali būti perdirbamas pagal jų ženklinimą. Pasirinkdami perdirbimą, labai prisidedate prie mūsų aplinkos apsaugos.

Norėdami gauti informacijos apie vietinę perdirbimo įmonę, susisiekite su vietinėmis valdžios institucijomis.
