Vrsta izdelka	Krožni kanalski ventilator
Model	CDAIR-10S
Znamka	MSW
Nazivna napetost	230 V~ / 50 Hz
Nazivna moč	140 W
Nazivni tok	0,7 A
Zaščitni razred	I
Stopnja zaščite IP	IPX2
Maksimalni pretok zraka	590 m³/h
Maksimalni tlak	566 Pa
Hitrost vrtenja	2592 vrt/min
Emisija hrupa	65 dB
Premer vhoda	200 mm
Mere (Š x G x V)	365 x 370 x 225 mm
Neto teža	5,51 kg
Minimalna višina namestitve	2,3 m
Obvezna ozemljitev	Da
Previdnostni ukrepi glede vlage	Ne nameščajte v zelo vlažnem okolju
Vzdrževanje: letno čiščenje	Očistite motor in preverite dele
Vzdrževanje: ležaj	Preverite in po potrebi zamenjajte (s strani tehnika)
Prepoved čiščenja z vodnim curkom	Da, ne potapljajte in ne pršite
Premer priključka	200 mm (vhoda)
Tip električne povezave	Vtičnica ali neposredna povezava z večpolnim stikalom

Pogosto zastavljena vprašanja - CDAIR-10S MSW

Kako namestiti ventilator CDAIR-10S?

Namestitev mora biti trdno pritrjena na višini >2,3 m. Povežite cevi s sponami, pritrdite ventilator na okvir. Prepričajte se, da je dovod zraka v prostoru in da je v stropu odprtina za kontrolo. Ozemljite napravo in pred kakršnim koli posegom izklopite napajanje.

Ali lahko uporabljam ta ventilator v kopalnici?

Ne, odsvetujemo namestitev naprave v zelo vlažnem okolju. Stopnja IPX2 nudi omejeno zaščito pred kapljicami vode, vendar lahko prekomerna vlaga poškoduje motor.

Kakšna je raven hrupa ventilatorja CDAIR-10S?

Emisija hrupa je 65 dB, kar ustreza zmerni ravni hrupa. Za zmanjšanje hrupa se prepričajte, da so kanali dobro pritrjeni in da je ventilator čist.

Kako vzdrževati ventilator?

Vsako leto očistite motor in preverite dele. Pred vsakim vzdrževanjem izklopite električno napajanje. Ne uporabljajte vodnega curka ali ostrih kovinskih predmetov. V primeru nenavadnega hrupa naj tehnik preveri ležaj.

Kakšno električno moč potrebuje ta model?

Ventilator ima nazivno moč 140 W, pri napetosti 230 V~ / 50 Hz in toku 0,7 A. Uporabite ustrezen tokokrog z ozemljitvijo.

Ali je ta ventilator primeren za industrijsko prezračevanje?

Da, to je krožni kanalski ventilator s pretokom zraka 590 m³/h in tlakom 566 Pa, primeren za stanovanjske ali poslovne namene. Preverite dimenzije vaših kanalov (premer 200 mm).

Kako priključiti ventilator na električno omrežje?

Uporabite lahko vtičnico, ki ustreza varnostnim standardom. Če je kabel fiksen, ga priključite prek večpolnega stikala z odprtino kontakta vsaj 3 mm. Ozemljitev je obvezna.

Kaj storiti v primeru nenavadnega hrupa ali zmanjšane zmogljivosti?

Ustavite napravo, izklopite napajanje in preverite ležaje. Po potrebi naj ležaj zamenja usposobljen tehnik. Prepričajte se tudi, da lopatic ne ovira nič.

Kakšne so natančne mere ventilatorja CDAIR-10S?

Mere so 365 mm (širina) x 370 mm (globina) x 225 mm (višina). Teža je 5,51 kg. Premer vhoda je 200 mm.

Kako odstraniti napravo ob koncu življenjske dobe?

Ne odvrzite ga med gospodinjske odpadke. Oddajte ga na zbirnem mestu za električne in elektronske naprave. Reciklabilne plastike so označene. Za lokalni center za recikliranje se obrnite na občino.

NAVODILA ZA UPORABO CDAIR-10S MSW

Ta uporabniški priročnik je bil za vaše udobje preveden s strojnim prevajanjem. Vloženi so bili razumni napori, da se zagotovi točen prevod; vendar noben avtomatiziran prevod ni popoln niti ni namenjen nadomestitvi človeških prevajalcev. Uradni uporabniški priročnik je angleška različica. Kakršna koli neskladja ali razlike, ustvarjene v prevodu, niso zavezujoče in nimajo pravnega učinka za namene skladnosti ali uveljavljanja. Če se pojavijo kakršna koli vprašanja v zvezi s točnostjo informacij v uporabniškem priročniku, si oglejte angleško različico te vsebine, ki je uradna različica.

Tehnični podatki

Opis parametra Vrednost parametra
Ime izdelka	Okrogli kanalni ventilator
Model	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Nazivna napetost [V~] / frekvenca [Hz]	230 / 50
Nazivna moč [W]	210	150	140
Zaščitni razred	jaz
Stopnja zaščite IP	IPX2
Tok [A]	1,23	0,85	0,7
Oddani hrup [dB]	68	65	65
Pretok zraka [m3/h]	1310	1022	590
Največji tlak [Pa]	696	552	566
Hitrost vrtenja [rpm]	2480	2415	2592
Premer izhoda [mm]	315	250	200

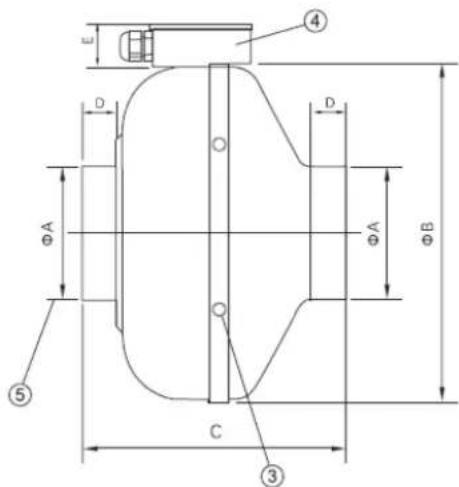

Mere [širina x globina x višina; mm]	430 x 445 x 240	360 x 375 x 210	365 x 370 x 225
Teža [kg]	7,24	5,42	5,51

• Ne nameščajte v prostor z visoko vlažnostjo.
  • Celotna instalacija mora biti trdno pritrijena.
• Odprtina za dovod zraka mora biti v prostoru.
  • V stropu mora biti vsaj ena kontrolna luknja.
  • Naprava mora biti ozemljena.
• Paziti je treba, da plin iz odprtih dihalnih poti ali druge goreče opreme ne pride nazaj v notranjost.
  • Višina namestitve mora biti večja od 2,3 metra.
• Pri uporabi električne vtičnice mora biti napajalni kabel priključen v skladu z varnostnimi standardi. Ko je napajalni kabel neposredno priključen na napajalni vod, mora biti napajalni vod napolnjen z razmikom med kontakti vsaj 3 mm vsepolnega stikala in mora imeti zanesljivo ozemljitveno napravo.
• Oblika cevi ne sme biti naslednja:

Ta serija izdelkov je neposredno povezana s cevmi, oba konca uporabljata objemko za zategovanje in nato pritrdita ventilator z okvirjem. Pred uporabo preklopite ventilator z rokami in preizkusite, ali se ventilator vrti prosto, brez blokade ali udarca. Nato vklopite in zaženite dežurni ventilator; če ni nobenih drugih težav, kot so pregrevanje, hrup in prepočasno delovanje zobnikov, lahko napravo normalno uporabljate.

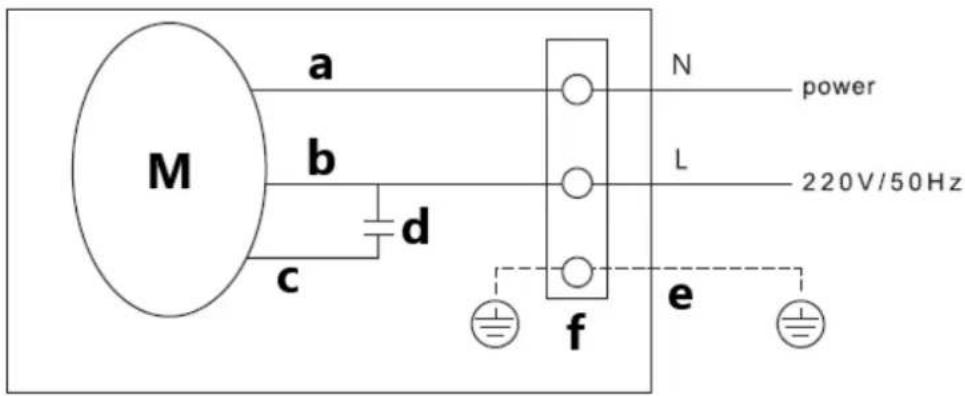

Shema povezave

• Kanalski ventilator je treba vsako leto očistiti in preveriti (očistiti motor; deli ne smejo biti izpostavljeni vlagi), da bo varno deloval in podaljšal njegovo življenjsko dobo.
  • Pred vzdrževanjem prekinite napajanje in počakajte, da se vrtljivi elementi ustavijo.

• Če pride do nenormalnega hrupa ali občutnega zmanjšanja učinkovitosti, preverite ležaj in ga po potrebi zamenjajte (izvaja le usposobljen serviser).

• Naprave ne pršite z vodnim curkom in je ne potapljajte v vodo.
• Ne dovolite, da voda pride v notranjost naprave skozi zračnike v ohišju naprave.
• Za čiščenje ne uporabljajte ostrih in/ali kovinskih predmetov (npr. žične krtače ali kovinske lopatice), ker lahko poškodujejo površinski material aparata.

Odlaganje rabljenih naprav

Te naprave ne odlagajte med komunalne odpadke. Predajte ga zbirnemu mestu za recikliranje električnih in električnih naprav. Preverite simbol na izdelku, navodilih za uporabo in embalaži. Plastiko, uporabljeno za izdelavo naprave, je mogoče reciklirati v skladu z njihovimi oznakami. Z odločitvijo za recikliranje pomembno prispevate k varovanju našega okolja.

Za informacije o vašem lokalnem obratu za recikliranje se obrnite na lokalne oblasti.
