GH-BD-20000GQ - Gretje MSW - Brezplačna navodila za uporabo

NAVODILA ZA UPORABO GH-BD-20000GQ MSW

Ta uporabniški priročnik je bil preveden s strojnim prevajanjem. Potrudili smo se, da bi zagotovili točnost prevoda, vendar upoštevajte, da avtomatizirani prevodi niso popolni in niso namenjeni nadomestitvi človeških prevajalcev. Uradna različica uporabniškega priročnika je v angleščini. Morebitne razlike med prevedeno različico in izvirno angleščino niso pravno zavezujoče. Če imate kakršna koli vprašanja o točnosti prevoda, si oglejte angleško različico, ki je uradna referenca.

Tehnični podatki

Opis parametra Vrednost parametra
Ime izdelka	LPG grelec
Model	MSW-GH-BD-20000GQ	MSW-GH-BD-40000GQ	MSW-GH-BD-60000GQ
Kategorija naprave	I_3B/P
Poraba goriva [g/h]	G30: 1090; G31: 1071	G30: 2181; G31: 2142	G30: 3636; G31: 3570
Tlak dovoda plina [mbar]	700	700	500
Napetost [V~] / Frekvenca [Hz]	230 / 50
Zaš čitni razred	I
Električna moč [W]	40	80	80
Nazivna moč [kW]	20	40	60
Pretok zraka [m3/h]	320	600	872

Namen

Grelnik na LPG (utekočinjen naftni plin) se uporablja za zagotavljanje učinkovitega, prenosnega in zmogljivega ogrevanja z zgorevanjem goriva LPG (kot je propan ali butan).

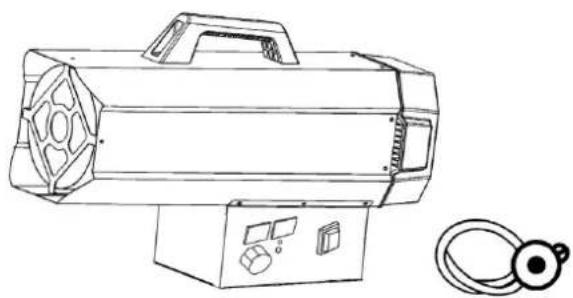

Pregled

1. Izdelek priključite v ustrezno električno vtičnico (230V\~50Hz).
2. Prepričajte se, da je stroj pravilno ozemljen.

3. Priključite cev za dovod plina na regulator tlaka, nato pa regulator pritrdite na ustrezno jeklenko LPG.

4. Odprite pipo jeklenke in preverite, ali dovodna cev in priključki puščajo plin. Priporočljivo je, da za ta postopek uporabite odobren detektor puščanja.

5. NIKOLI NIKOLI ne UPORABLJAJTE ODKREGA PLAMNJA, da preverite puščanje.
6. Pri avtomatskih modelih priključite sobni termostat v vtičnico na aparatu in ga nastavite na želeno temperaturo.

Uporaba

OPOMBA

• Uporabljajte samo v dobro prezračenih prostorih in hranite stran od vnetljivih materialov.
• Po uporabi zaprite dovod plina na ventilu jeklenke.
• Preden prižgete gorilnike, se prepričajte, da ventilator deluje pravilno.
• To napravo lahko uporabljajo otroci, stari 8 let in več, pa tudi osebe z zmanjšanimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali osebe brez izkušenj in znanja, će so pod nadzorom ali so ustrezno poučeni o varni uporabi naprave in razumejo vključene nevarnosti.
• Čiščenja in uporabniškega vzdrževanja ne smejo izvajati otroci brez nadzora.

OPOZORILO

• Izdelka ne prekrivajte, da preprečite pregrevanje.
• Nekateri deli tega izdelka se lahko zelo segrejejo in lahko povzročijo opekline. Posebno pozornost je treba nameniti, če so prisotni otroci in ranljive osebe.

Varnostno dovoljenje

1 2 3 4 5

Slika. 1

1- Min. 2 m
2- Min. 3,5 m
3- Min. 2,5 m
4- Min. 2 m
5- Min. 2 m

Splošna navodila

• Izdelek smete uporabljati samo na prostem ali v dobro prezračenih prostorih.
• Za vsak kilovat (KW) moči grelnika mora biti stalno prezračevalna površina 25 cm³. To prezračevanje mora biti enakomerno porazdeljeno med tlemi in stropom, z najmanjšo skupno odprtino 250 cm³, da se zagotovi varno delovanje in prepreči kopičenje plina.

• Pretoka vročega zraka izdelka nikoli ne usmerite proti plinski jeklenki.

• Uporabljajte le regulator tlaka, ki je priložen izdelku.

• Izdelek mora imeti med uporabo vedno na mestu pokrov.
• Izdelek se ne sme uporabljati v prostorih, kjer toplota presega 100 W na kubični meter prostornine prostora. Prostor mora imeti minimalno prostornino najmanj 100 m³.
• Odseka za dovod in odvod zraka izdelka nikoli ne smeta blokirati ali ovirati.
• Če izdelek dlje časa deluje z največjo zmogljivostjo, se lahko na plinski jeklenki zaradi prekomernega odvajanja hlapov tvori led. Vendar jeklenke nikoli ne bi smeli segrevati, da bi rešili to težavo. Da bi se temu učinku izognili ali zmanjšali, je treba uporabiti večji valj ali dva povezana valja (glej sliko 2).

• Izdelka ne smete uporabljati v kleteh, kleteh ali drugih prostorih pod tlemi.
• Če izdelek ne deluje pravilno, se takoj obrnite na usposobljeno službo za tehnično pomoč.
• Po uporabi izdelka vedno zaprite pipo plinske jeklenke.
• Pri zamenjavi plinske jeklenke vedno upoštevajte varnostna pravila in zamenjavo opravite stran od morebitnih virov vžiga, da preprečite nesreče.
• Plinska cev mora ostati ravna in nezavita.
• Izdelek mora biti nameščen na mestu, kjer ni nevarnosti požara. Natančneje, izhod vročega zraka mora biti vsaj 3 metre oddaljen od morebitnih vnetljivih sten ali stropov. Poleg tega vroč zrak nikoli ne sme biti usmerjen proti plinski jeklenki, da preprečite pregrevanje.
• Uporabljajte samo plinsko cev in rezervne dele originalnega proizvajalca.

- Če zaznate ali sumite na uhajanje plina, takoj zaprite plinsko jeklenko in izklopite izdelek. Izdelka ne uporabljajte več, dokler ga ne pregleda usposobljeni servisni center. Če je izdelek v zaprtih prostorih, zagotovite ustrezno prezračevanje tako, da popolnoma odprete vrata in okna. Izogibajte se ustvarjanju isker ali uporabi odprtega ognja na območju, dokler težava ni odpravljena.

Priprave na delovanje

• Pred uporabo preglejte izdelek glede morebitnih poškodb med pošiljanjem.
- Priključite sklop cevi in regulatorja na jeklenko LPG tako, da zavrtite matico v nasprotni smeri urinega kazalca v izhod ventila jeklenke in jo trdno zategnete.
- Odprite plinski ventil jeklenke in preverite vse plinske povezave z raztopino mila in vode, da odkrijete morebitno puščanje.
- Priključite napajalni kabel na dobro ozemljen vir napajanja 220V\~, 50Hz.

Vžig

Vžig/samodejni vžig

1. Obrnite stikalo za vklop v položaj "I". Motor se bo zagnal in digitalni zaslon bo pokazal sobno temperaturo (glejte sliko 3).

1. Tlak pretoka plina reguliramo glede na želeno toplotno moč z vrtenjem kolesca na reduktorju tlaka. Obrnite ga v nasprotni smeri urinega kazalca, da povečate pritisk, ali v smeri urinega kazalca, da zmanjšate pritisk.

2. Če se plamen vname, vendar se izdelek po nekaj sekundah zaklene, bo zasvetila kontrolna lučka RESET. Počakajte eno minuto, nato odklenite izdelek s pritiskom na gumb RESET in ponovite postopek zagona.

3. Če težave ne odpravite, se za nadaljnjo pomoč obrnite na svojega dobavitelja.

POZOR

Če je vžig težaven ali nepravilen, preden ponovite vžig, se prepričajte, da ventilator ni zaklenjen in da dovod in izstop zraka nista ovirana.

Izklopite

Če želite ustaviti izdelek, sledite tem korakom:

1. Zaprite pipo plinske jeklenke.
2. Pustite, da ventilator deluje, dokler plamen popolnoma ne ugasne.
3. Ko plamen ugasne, obrnite stikalo ventilatorja v položaj "O".

Klimatska naprava

Izdelek se lahko uporablja tudi kot ventilator. Za uporabo te funkcije odklopite cev za dovod plina in priključite vtič izdelka na ustrezno električno napajanje. Nastavite stikalo ventilatorja v položaj "l", da aktivirate način prezračevanja.

Opozorilo o bledenju vonja LPG lahko sčasoma izgubi vonj, zaradi česar je puščanje težje odkriti. Pri prepoznavanju uhajanja plina se ne zanašajte samo na vonj. Za odkrivanje puščanja uporabite detektor plina ali druge odobrene metode. NIKOLI NE UPORABLJAJTE ODKREGA PLAMNJA, da preverite puščanje. Če ne odkrijete puščanja, lahko pride do požara, eksplozije ali resnih poškodb.

Nevarnost zadušitve

• Izdelka ne uporabljajte za ogrevanje bivalnih prostorov.
  • Ne delajte v neprezračenih prostorih.
• Prepričajte se, da pretok zraka za zgorevanje in prezračevanje ni oviran.
• Za izpolnjevanje zahtev po zgorevalnem zraku izdelka je treba zagotoviti ustrezno prezračevanje.
• Nezadostno prezračevanje lahko povzroči nepravilno zgorevanje.
• Nepravilno zgorevanje lahko povzroči zastrupitev z ogljikovim monoksidom, kar lahko povzroči resne poš kodbe ali smrt. Simptomi zastrupitve z ogljikovim monoksidom vključujejo glavobole, omotico in težko dihanje.

Vonj po plinu

Plinu LP (propan) in zemeljskemu plinu so dodani umetni vonji, ki pomagajo pri odkrivanju puščanja plina. Če pride do uhajanja plina, bi morali vonjati plin. Ker je propan (LP) težji od zraka, preverite, ali je vonj po plinu blizu tal. Vsak vonj po plinu bi vas moral spodbuditi k takojšnjemu ukrepanju.

Opozorilo glede vonja po utekočinjenem plinu in zemeljskem plinu

• Izogibajte se dejanjem, ki bi lahko vžgala plin.
• Ne uporabljajte nobenih električnih stikal.
• Ne izklapljajte napajalnih kablov in ne uporabljajte podaljškov.
• Izogibajte se prižiganju vžigalic ali drugih virov ognja.
  • Ne uporabljajte telefona.
  • Vse spravite iz stavbe in stran od območja.
• Če uporabljate zemeljski plin, zaprite vse ventile posode ali jeklenke za plin propan (LP) ali glavni ventil za dovod goriva na števcu.
• Ker je plin propan (LP) težji od zraka, se lahko usede v nižinah. Če sumite, da pušča propan, se izogibajte vstopu v nizka območja.
• Uporabite sosedov telefon, da pokličete svojega dobavitelja plina in gasilce. Ne vstopajte ponovno v stavbo.
• Ostanite zunaj in stran od območja, dokler gasilci in vaš dobavitelj plina ne razglasijo, da je varno.
• Dovolite serviserju za gorivo in gasilcem, da preverijo puščanje plina, prezračijo območje in odpravijo morebitne težave. Samo usposobljeni strokovnjaki naj ponovno prižgejo napravo, potem ko se prepričajo o varnosti.

Vzdrževanje

1. Popravila in vzdrževanje naj izvaja samo usposobljeno osebje.

2. Enoto mora vsaj enkrat letno pregledati usposobljen tehnik.

3. Redno preverjajte stanje plinske cevi in plinskega regulatorja. Če je potrebna zamenjava, uporabite samo originalne nadomestne dele.

4. Pred izvajanjem kakršnih koli vzdrževalnih del na izdelku ga odklopite iz dovoda plina in električnega napajanja.

5. Če enote dlje časa niste uporabljali, je priporočljivo, da tehnik pred uporabo opravi splošni pregled. To bi moralo vključevati naslednje:

6. Občasno preverite stanje cevi za dovod plina in, če jo je treba zamenjati, uporabite samo originalne nadomestne dele.

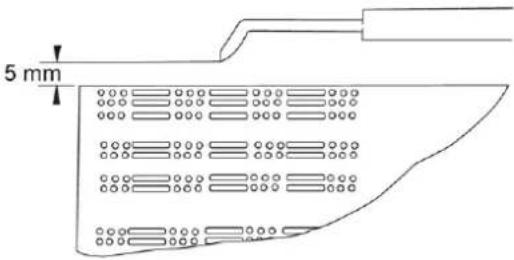

   • Preverite položaj zagonske elektrode (glejte sliko 5).

5 mm

Slika. 5

- Redno preverjajte priključke varnostnega termostata in termočlena, da zagotovite, da so vedno čisti. Po potrebi očistite lopatico ventilatorja in notranjost izdelka s stisnjenim zrakom.

Odpravljanje težav

Modeli z avtomatskim vžigom

TEŽAVA	VZROKI	REŠITVE
Motor ne deluje	Brez električne energije	Preverite priključno ploščo s testerjem
	Sobni termostat je nastavljen prenizko	Termostat nastavite na višjo temperaturo
	Aktiviran je varnostni termostat	Počakajte približno eno minuto, nato pritisnite gumb RESET
Motor deluje, vendar se gorilnik ne prižge in po nekaj sekundah se izdelek ustavi	Plinska pipa jeklenke je zaprta	Odprite plinsko pipo
	Cilinder je prazen	Zamenjajte z novim cilindrom.
	Šoba je zamašena	Odstranite in očistite šobo
	Elektromagnetni plinski ventil ni odprt	Preverite, ali elektromagnetni ventil deluje
	Ni iskrice	Preverite položaj elektrode
Gorilnik zasveti, vendar se izdelek po nekaj sekundah ustavi	Ni povezave z ozemljitvenim sistemom	Preverite in pravilno povežite
	Pomanjkljiva povezava med senzorjem in varnostno napravo	Preverite in pravilno povežite
	Okvarjena varnostna naprava	Zamenjajte varnostno napravo
Izdelek se med delovanjem ustavi	Prekomerna oskrba s plinom	Preverite reduktor tlaka in ga po potrebi zamenjajte
	Nezadosten pretok zraka	Preverite, ali motor pravilno deluje
	Nezadostna oskrba s plinom zaradi nastajanja ledu na jeklenki	Preverite valj in uporabite večjega ali povežite dva cilindra skupaj.

Odstranjevanje rabljenih naprav

Te naprave ne odlagajte med komunalne odpadke. Predajte ga zbirnemu mestu za recikliranje električnih in električnih naprav. Preverite simbol na izdelku, navodilih za uporabo in embalaži. Plastiko, uporabljeno za izdelavo naprave, je mogoče reciklirati v skladu z njihovimi oznakami. Z odločitvijo za recikliranje pomembno prispevate k varovanju našega okolja.

Za informacije o vašem lokalnem obratu za recikliranje se obrnite na lokalne oblasti.
