KÄYTTÖOHJE GH-BD-20000GQ MSW

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemme käännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite.

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	LPG lämmitin
Malli	MSW-GH-BD-20000GQ	MSW-GH-BD-40000GQ	MSW-GH-BD-60000GQ
Laiteluokka	I_3B/P
Polttoaineen kulutus [g/h]	G30: 1090; G31: 1071	G30: 2181; G31: 2142	G30: 3636; G31: 3570
Kaasun syöttöpaine [mbar]	700	700	500
Jännite [V~] / taajuus [Hz]	230 / 50
Suojausluokka	I
Sähköteho [W]	40	80	80
Nimellisteho [kW]	20	40	60
Ilmavirta [m3/h]	320	600	872

Tarkoitus

LPG (Liquefied Petroleum Gas) -lämmitintä käytetään tehokkaaseen, kannettavaan ja tehokkaaseen lämmitykseen polttamalla nestekaasupolttoainetta (kuten propaania tai butaania).

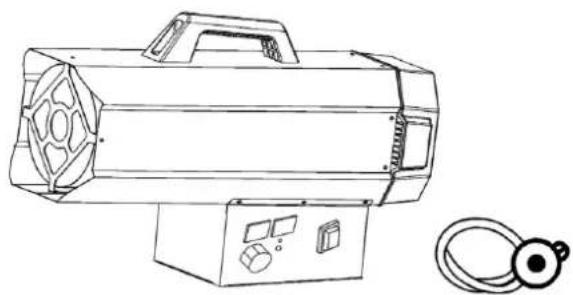

Yleiskatsaus

1. Liitä tuote sopivaan pistorasiaan (230V \~ 50Hz).
2. Varmista, että kone on kunnolla maadoitettu.

3. Liitä kaasunsyöttöletku paineensäätimeen ja kiinnitä sitten säädin sopivaan nestekaasusylinteriin.

4. Avaa sylinterin hana ja tarkista syöttöletku ja liittimet kaasuvuotojen varalta. On suositeltavaa käyttää hyväksyttyä vuodonilmaisinta tähän prosessiin.

5. ÄLÄ KOSKAAN KÄYTÄ AVOJA TUKEJA vuotojen tarkistamiseen.
6. Jos kyseessä on automaattinen malli, liitä huonetermostaatti laitteen pistorasiaan ja säädä se haluttuun lämpötilaan.

Käyttö

HUOM

• Käytä vain hyvin ilmastoiduissa tiloissa ja pidä laite poissa syttyvistä materiaaleista.
• Käytön jälkeen katkaise kaasunsyöttö kaasupullon venttiilistä.
  • Varmista, että puhallin toimii oikein, ennen kuin sytytät polttimet.
• Tätä laitetta voivat käyttää 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on alentuneet fyysiset, sensoriset tai henkiset kyvyt tai henkilöt, joilla ei ole kokemusta ja tietoa, jos heitä valvotaan tai heille on opastettu laitteen turvallisessa käytössä ja he ymmärtävät mukana olevista vaaroista.
• Lapset eivät saa suorittaa puhdistusta ja käyttäjän huoltoa ilman valvontaa.

VAROITUS

• Älä peitä tuotetta ylikuumenemisen estämiseksi.
• Jotkut tämän tuotteen osat voivat kuumentua hyvin ja aiheuttaa palovammoja.

Erityistä varovaisuutta tulee noudattaa, kun paikalla on lapsia ja haavoittuvia ihmisiä.

Turvallisuusselvitys

1 2 3 4 5

Kuva. 1

1- Min. 2 m
2- Min. 3,5 m
3- Min. 2,5 m
4- Min. 2 m
5- Min. 2 m

Yleiset ohjeet

• Tuotetta saa käyttää vain ulkona tai hyvin ilmastoiduissa tiloissa.
• Jokaista lämmittimen kilowattia (KW) kohden tulee olla 25 cm³ pysyvä ilmanvaihtoalue. Tämä ilmanvaihto tulee jakaa tasaisesti lattia- ja kattotasojen välillä siten, että kokonaispoistoaukko on vähintään 250 cm³ turvallisen toiminnan varmistamiseksi ja kaasun kertymisen välttämiseksi.

• Älä koskaan suuntaa tuotteen kuumaa ilmavirtaa kaasupulloa kohti.

• Käytä vain tuotteen mukana tulevaa paineensäädintä.

• Tuotteen kannen tulee aina olla paikallaan käytön aikana.
• Tuotetta ei saa käyttää tiloissa, joissa lämpö ylittää 100 W/m2/tilavuus. Huoneen tilavuuden tulee olla vähintään 100 m³.
• Tuotteen ilmanotto- ja poisto-osia ei saa koskaan tukkia tai tukkia.
• Jos tuote toimii suurimmalla teholla pitkiä aikoja, kaasupulloon voi muodostua jäätä liiallisen höyrynpoiston vuoksi. Sylinteriä ei kuitenkaan saa koskaan lämmittää tämän ongelman ratkaisemiseksi. Tämän vaikutuksen välttämiseksi tai vähentämiseksi tulisi käyttää suurempaa sylinteriä tai kahta toisiinsa kytkettyä sylinteriä (katso kuva 2).

• Tuotetta ei saa käyttää kellareissa, kellareissa tai missään maanpinnan alapuolella olevassa huoneessa.
• Jos tuotteessa on toimintahäiriö, ota välittömästi yhteyttä pätevään tekniseen tukipalveluun.
• Sulje aina tuotteen käytön jälkeen kaasupullon hana.
• Kun vaihdat kaasupulloa, noudata aina turvallisuussääntöjä ja suorita vaihto erillään mahdollisista sytytyslähteistä onnettomuuksien välttämiseksi.
• Kaasuletkun on pysyttävä suorana ja kierteenä.
• Tuote on sijoitettava paikkaan, jossa ei ole tulipalon vaaraa. Erityisesti kuumailman poistoaukon on oltava vähintään 3 metrin päässä syttyvistä seinistä tai katoista. Lisäksi kuumaa ilmaa ei saa koskaan suunnata kaasupulloa kohti ylikuumenemisen välttämiseksi.
• Käytä vain alkuperäisen valmistajan kaasuletkua ja varaosia.
• Jos havaitset tai epäilet kaasuvuodon, sulje välittömästi kaasupullo ja sammuta tuote. Älä käytä tuotetta uudelleen, ennen kuin pätevä huoltokeskus on tarkastanut sen. Jos tuote on sisätiloissa, varmista asianmukainen ilmanvaihto avaamalla ovet ja ikkunat kokonaan. Vältä luomasta kipinöitä tai käyttämästä avotulta alueella, kunnes ongelma on ratkaistu.

Valmistellaan toimintaan

• Tarkista tuote mahdollisten kuljetusvaurioiden varalta ennen käyttöä.
• Liitä letku- ja säädinkokoonpano nestekaasusylinteriin kiertämällä mutteria vastapäivään sylinterin venttiilin ulostuloaukkoon ja kiristämällä se kunnolla.
• Avaa sylinterin kaasuventtiili ja tarkista kaikki kaasuliitännät saippua-vesiliuoksella vuotojen havaitsemiseksi.
• Liitä virtajohto hyvin maadoitettuun 220V\~, 50Hz virtalähteeseen.

Sytytys

Sytytys/automaattinen sytytys

1. Käännä virtakytkin asentoon "I". Moottori käynnistyy ja digitaalinen näyttö näyttää huonelämpötilan (katso kuva 3).

1. Avaa kaasuventtiili ja käännä virtakytkin asentoon "II". Vasemmassa näyttöikkunassa näkyy asetettu lämpötila ja oikeanpuoleisessa ikkunassa huonelämpötila. Tuote syttyy automaattisesti, kun asetettu lämpötila on korkeampi kuin huonelämpötila (katso kuva 4).

1. Säädä kaasun virtauspainetta halutun lämpötehon mukaan kääntämällä paineenalennuspyörää. Käännä sitä vastapäivään lisätäksesi painetta tai myötäpäivään vähentääksesi painetta.

2. Jos liekki syttyyy mutta tuote lukittuu muutaman sekunnin kuluttua, RESET-merkkivalo syttyyy. Odota minuutti, avaa sitten tuotteen lukitus painamalla RESET-painiketta ja toista käynnistysprosessi.

3. Jos ongelma jatkuu, ota yhteyttä toimittajaan lisäapua varten.

VAROITUS

Jos sytytys on vaikeaa tai epäsäännöllistä ennen sytytystoimintojen toistamista, varmista, että tuuletin ei ole lukittu ja ilman tulo- ja ulostuloaukot ovat esteettömät.

Kytke pois päältä

Pysäytä tuote seuraavasti:

1. Sulje kaasusylinterin hana.
2. Anna tuulettimen jatkaa toimintaansa, kunnes liekki sammu kokonaan.
3. Kun liekki on sammunut, käännä tuulettimen kytkin asentoon "O".

Ilmastointi

Tuotetta voidaan käyttää myös hengityslaitteena. Käytä tätä toimintoa irrottamalla kaasunsyöttöletku ja liittämällä tuotteen pistoke sopivaan sähköverkkoon. Aseta tuulettimen kytkin asentoon "I" aktivoidaksesi tuuletustilan.

Hajujen haalistumisen varoitus Nestekaasu voi menettää hajuaan ajan myötä, jolloin vuotojen havaitseminen on vaikeampaa. Älä luota pelkästään hajuun kaasuvuodon tunnistamisessa. Käytä kaasunilmaisinta tai muita hyväksyttyjä menetelmiä vuotojen havaitsemiseen. ÄLÄ KOSKAAN KÄYTÄ AVOJA TUKEJA vuotojen tarkistamiseen. Jos vuotoja ei havaita, seurauksena voi olla tulipalo, räjähdys tai vakava loukkaantuminen.

Tukehtumisvaara

• Älä käytä tuotetta ihmisten asuintilojen lämmittämiseen.
• Älä käytä tuulettamattomissa tiloissa.
  • Varmista, että palamis- ja tuuletusilman virtaus ei esty.
• Asianmukainen ilmanvaihto on järjestettävä tuotteen palamisilmavaatimusten täyttämiseksi.
• Riittämätön ilmanvaihto voi johtaa väärään palamiseen.
• Virheellinen palaminen voi johtaa häkämyrkytykseen, joka voi aiheuttaa vakavan vamman tai kuoleman. Hiilimonoksidimyrkytyksen oireita ovat päänsärky, huimaus ja hengitysvaikeudet.

Polttoainekaasun Haju

Sekä LP (propaani) kaasuun että maakaasuun on lisätty keinotekoisia hajusteita, jotka auttavat havaitsemaan polttokaasuvuodot. Jos kaasuvuoto tapahtuu, sinun pitäisi pystyä haistamaan kaasu. Koska propaani (LP) on ilmaa raskaampaa, muista tarkistaa kaasun haju lattian läheltä. Kaikki kaasun haju saa sinut ryhtymään välittömiin toimiin.

Nestekaasun ja maakaasun hajuvaroitus

• Vältä kaikkia toimia, jotka voivat sytyttää kaasun.
- Älä käytä sähkökytkimiä.
- Älä irrota virtajohtoja tai käytä jatkojohtoja.
• Vältä tulitikkujen tai muiden liekkien lähteitä.
- Älä käytä puhelintasi.
• Vie kaikki pois rakennuksesta ja pois alueelta.
- Sulje kaikki propaani (LP) kaasusäiliön tai -sylinterin venttiilit tai mittarissa sijaitseva pääpolttoaineen syöttöventtiili, jos käytät maakaasua.
- Koska propaani (LP) kaasu on ilmaa raskaampaa, se voi laskeutua matalille alueille. Vältä menemistä matalalle alueelle, jos epäilet propaanivuodon.
- Käytä naapurin puhelinta ottaaksesi yhteyttä polttokaasun toimittajaan ja palokuntaan. Älä mene takaisin rakennukseen.
- Pysy alueen ulkopuolella ja poissa alueelta, kunnes palomiehet ja polttokaasun toimittaja julistavat sen turvalliseksi.
- Anna polttokaasuhuoltohenkilön ja palomiesten tarkistaa kaasuvuodot, tuulettaa alue ja korjata mahdolliset ongelmat. Vain koulutetut ammattilaiset saavat sytyttää laitteen uudelleen turvallisuuden varmistamisen jälkeen.

Huolto

1. Korjauksia ja huoltoja saa suorittaa vain pätevä henkilöstö.

2. Pätevän teknikon on tarkastettava laite vähintään kerran vuodessa.

3. Tarkasta säännöllisesti kaasuletkun ja kaasusäätimen kunto. Jos vaihto on tarpeen, käytä vain alkuperäisiä varaosia.

4. Ennen kuin teet mitään huoltotoimenpiteitä tuotteelle, irrota se sekä kaasunsyötöstä että sähköverkosta.

5. Jos laitetta ei ole käytetty pitkään aikaan, on suositeltavaa, että teknikko suorittaa yleisen tarkastuksen ennen käyttöä. Tämän pitäisi sisältää seuraavat:

6. Tarkasta ajoittain kaasunsyöttöletkun kunto ja jos se on vaihdettava, käytä vain alkuperäisiä varaosia.

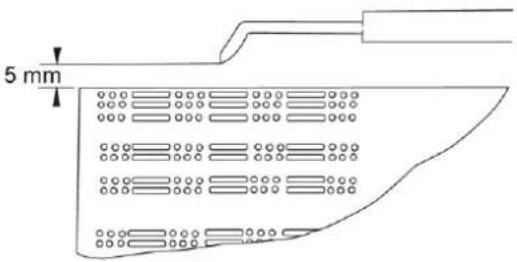

   • Tarkista käynnistyselektrodin asento (katso kuva 5).

5 mm

Kuva. 5

- Tarkista turvatermostaatin ja termoparin liitännät säännöllisesti varmistaaksesi, että ne ovat aina puhtaat. Puhdista tuulettimen siipi ja tuotteen sisäpuoli tarvittaessa paineilmalla.

Ongelmien ratkaisminen

Automaattisytytysmallit

ONGELMA	SYYT	RATKAISUT
Moottori ei toimi	Ei sähkönsyöttöä	Tarkista liitinkortti testerillä
	Huonetermostaatti on asetettu liian matalalle	Aseta termostaatti korkeammalle lämpötilalle
	Turvatermostaatti aktivoituu	Odota noin minuutti ja paina sitten RESET-painiketta
Moottori toimii, mutta poltin ei syty ja tuote pysähtyy muutaman sekunnin kuluttua	Sylinterin kaasuhana on kiinni	Avaa kaasuhana
	Sylinteri on tyhjä	Vaihda uuteen sylinteriin.
	Suutin on tukossa	Irrota ja puhdista suutin
	Magneettikaasuventtiili ei ole auki	Tarkista toimiiko solenoidiventtiili
	Ei ole kipinää	Tarkista elektrodin asento
	Ei yhteyttä maadoitusjärjestelmään	Tarkista ja yhdistä oikein
Poltin syttyy, mutta muutaman sekunnin kuluttua tuote pysähtyy	Anturin ja turvalaitteen välinen yhteys viallinen	Tarkista ja liitä oikein
	Viallinen turvalaite Vaihda turvalaite
Tuote pysähtyy toiminnan aikana	Liiallinen kaasun syöttö	Tarkista paineenalennus ja vaihda se tarvittaessa
	Riittämätön ilmavirtaus	Tarkista, että moottori toimii kunnolla
	Riittämätön kaasunsyöttö sylinterin jään muodostumisen vuoksi	Tarkista sylinteri ja käytä isompaa tai yhdistä kaksi sylinteriä yhteen.

Käytettyjen laitteiden hävittäminen

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistamiseen käytetyt muovit voidaan kierrättää merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.
