Type de produit	Ventilateur à conduit circulaire
Modèle	CDAIR-10S
Marque	MSW
Tension nominale	230 V~ / 50 Hz
Puissance nominale	140 W
Courant nominal	0,7 A
Classe de protection	I
Indice de protection IP	IPX2
Débit d'air max	590 m³/h
Pression maximale	566 Pa
Vitesse de rotation	2592 tr/min
Bruit émis	65 dB
Diamètre d'entrée	200 mm
Dimensions (L x P x H)	365 x 370 x 225 mm
Poids net	5,51 kg
Hauteur d'installation minimale	2,3 m
Mise à la terre obligatoire	Oui
Précautions d'humidité	Ne pas installer en milieu très humide
Entretien : nettoyage annuel	Nettoyer le moteur et vérifier les pièces
Entretien : roulement	Vérifier et remplacer si nécessaire (par un technicien)
Interdiction de nettoyage au jet d'eau	Oui, ne pas immerger ni pulvériser
Diamètre de raccordement	200 mm (entrée)
Type de connexion électrique	Prise ou raccordement direct avec interrupteur omnipolaire

FOIRE AUX QUESTIONS - CDAIR-10S MSW

Comment installer le ventilateur CDAIR-10S ?

L'installation doit être solidement fixée à une hauteur >2,3 m. Connectez les tuyaux avec des colliers, fixez le ventilateur sur un cadre. Assurez-vous que l'entrée d'air est dans la pièce et qu'un trou de contrôle est présent dans le plafond. Mettez l'appareil à la terre et coupez l'alimentation avant toute intervention.

Puis-je utiliser ce ventilateur dans une salle de bain ?

Non, il est déconseillé d'installer l'appareil dans un endroit très humide. Indice IPX2 offre une protection limitée contre les gouttes d'eau, mais l'humidité excessive peut endommager le moteur.

Quel est le niveau sonore du CDAIR-10S ?

Le bruit émis est de 65 dB, ce qui correspond à un niveau sonore modéré. Pour réduire le bruit, assurez-vous que les conduits sont bien fixés et que le ventilateur est propre.

Comment entretenir le ventilateur ?

Nettoyez le moteur et vérifiez les pièces chaque année. Coupez l'alimentation électrique avant tout entretien. N'utilisez pas de jet d'eau ni d'objets métalliques tranchants. En cas de bruit anormal, faites vérifier le roulement par un technicien.

Quelle puissance électrique nécessite ce modèle ?

Le ventilateur a une puissance nominale de 140 W, sous tension 230 V~ / 50 Hz, avec un courant de 0,7 A. Utilisez un circuit adapté avec mise à la terre.

Ce ventilateur est-il adapté pour une ventilation industrielle ?

Oui, c'est un ventilateur à conduit circulaire avec un débit d'air de 590 m³/h et une pression de 566 Pa, adapté pour des applications résidentielles ou tertiaires. Vérifiez les dimensions de vos conduits (diamètre 200 mm).

Comment raccorder le ventilateur au réseau électrique ?

Vous pouvez utiliser une prise de courant conforme aux normes de sécurité. Si le cordon est fixe, connectez-le via un interrupteur omnipolaire avec une ouverture de contact d'au moins 3 mm. La mise à la terre est obligatoire.

Que faire en cas de bruit anormal ou de baisse de performance ?

Arrêtez l'appareil, coupez l'alimentation et vérifiez les roulements. Si nécessaire, faites remplacer le roulement par un technicien qualifié. Assurez-vous aussi que les pales ne sont pas obstruées.

Quelles sont les dimensions exactes du CDAIR-10S ?

Les dimensions sont 365 mm (largeur) x 370 mm (profondeur) x 225 mm (hauteur). Le poids est de 5,51 kg. Le diamètre d'entrée est de 200 mm.

Comment éliminer l'appareil en fin de vie ?

Ne le jetez pas aux ordures ménagères. Déposez-le dans un point de collecte pour appareils électriques et électroniques. Les plastiques recyclables sont marqués. Contactez votre mairie pour le centre de recyclage local.

MODE D'EMPLOI CDAIR-10S MSW

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre confort. Des efforts raisonnables ont été faits pour vous fournir une traduction précise ; cependant, aucune traduction automatique n'est parfaite et ne pourra jamais remplacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.

Caractéristiques techniques

Description du paramètre	Valeur du paramètre
Nom de produit	Ventilateur à conduit circulaire
Modèle	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Tension nominale [V~] / fréquence [Hz]	230 / 50
Puissance nominale [W]	210	150	140
Classe de protection	I
Indice de protection IP	IPX2
Courant [A]	1,23	0,85	0,7
Bruit émis [dB]	68	65	65
Débit d'air [m3/h]	1310	1022	590
Pression maximale [Pa]	696	552	566
Vitesse de rotation [tr/min]	2480	2415	2592
Diamètre d'entrée [mm]	315	250	200
Dimensions (largeur x profondeur x hauteur) [mm]	430 x 445 x 240	360 x 375 x 210	365 x 370 x 225
Poids [kg]	7,24	5,42	5,51

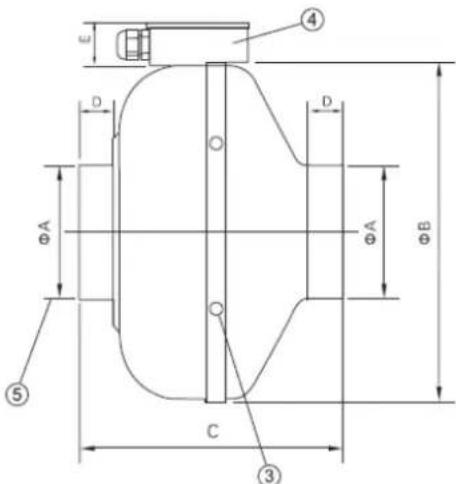

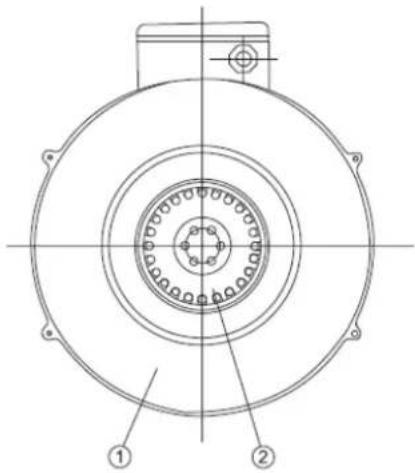

Numéro de composant	1	2	3	4	5
Nom du composant	Cas Moteur Trou de suspension			Boîte de raccordement	Raccord de tuyau

Modèle	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Dimension A [mm]	315	250	200
Dimension B [mm]	402	333	333
Dimension C [mm]	258	206	223
Dimension D [mm]	25	27	25
Dimension E [mm]	41	41	41

Installation et utilisation

• Ne pas installer dans un endroit très humide.
  • L'ensemble de l'installation doit être solidement fixé.
  • Le trou d'entrée d'air doit être dans une pièce.
  • Il devrait y avoir au moins un trou de contrôle dans le plafond.
  • L'appareil doit être mis à la terre.
• Des précautions doivent être prises pour éviter que le gaz provenant des voies d'aération ouvertes ou d'autres équipements en feu ne retourne à l'intérieur.
  • La hauteur d'installation doit être supérieure à 2,3 mètres.
• Lors de l'utilisation d'une prise de courant, la fiche du câble d'alimentation doit être connectée conformément aux normes de sécurité. Lorsque le cordon d'alimentation est directement connecté à la ligne d'alimentation, la ligne d'alimentation doit être remplie sur la séparation des contacts d'au moins 3 mm de l'interrupteur d'alimentation omnipolaire et doit disposer d'un dispositif de mise à la terre fiable.
  • La forme du tuyau ne doit pas être réalisée comme suit :

Cette série de produits est directement connectée aux tuyaux, les deux extrémités utilisent la pince pour serrer, puis fixent le ventilateur avec le cadre. Basculez le ventilateur avec les mains avant utilisation et testez la rotation du ventilateur est libre, sans aucun blocage ni crash. Ensuite, allumez et faites fonctionner le ventilateur de service. S'il n'y a pas d'autres problèmes tels qu'une surchauffe, du bruit et un fonctionnement trop lent, l'appareil peut être utilisé normalement.

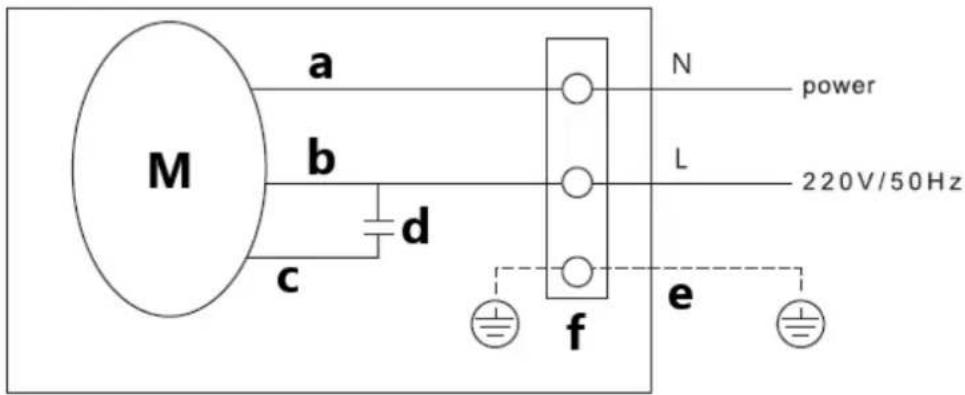

Schéma de connexion

• Le ventilateur de conduit doit être nettoyé et vérifié chaque année (moteur propre ; les pièces ne peuvent pas être exposées à l'humidité) pour qu'il fonctionne en toute sécurité et prolonger sa durée de vie.
• Couper l'alimentation électrique avant toute intervention d'entretien et attendre l'arrêt des éléments rotatifs.
• En cas de bruit anormal ou de réduction significative de l'efficacité, veuillez vérifier le roulement et le remplacer si nécessaire (effectué uniquement par un technicien de service qualifié).
• Ne pas pulvériser l'appareil avec un jet d'eau ni l'immerger dans l'eau.
• Ne laissez pas l'eau pénétrer à l'intérieur de l'appareil par les orifices d'aération du boîtier de l'appareil.
• N'utilisez pas d'objets tranchants et/ou métalliques pour le nettoyage (par exemple une brosse métallique ou une spatule métallique) car ils pourraient endommager le matériau de surface de l'appareil.

Élimination des appareils usagés

Ne jetez pas cet appareil dans les déchets municipaux. Remettez-le à un point de collecte et de recyclage des appareils électriques et électroniques. Vérifiez le symbole sur le produit, le manuel d'instructions et l'emballage. Les plastiques utilisés pour construire l'appareil peuvent être recyclés conformément à leurs marquages. En choisissant de recycler, vous contribuez significativement à la protection de notre environnement.

Contactez les autorités locales pour obtenir des informations sur votre centre de recyclage local.
