Typ produktu	Kruhový potrubní ventilátor
Model	CDAIR-10S
Značka	MSW
Jmenovité napětí	230 V~ / 50 Hz
Jmenovitý výkon	140 W
Jmenovitý proud	0,7 A
Třída ochrany	I
Stupeň krytí IP	IPX2
Maximální průtok vzduchu	590 m³/h
Maximální tlak	566 Pa
Otáčky	2592 tr/min
Hluk	65 dB
Vstupní průměr	200 mm
Rozměry (D x Š x V)	365 x 370 x 225 mm
Čistá hmotnost	5,51 kg
Minimální instalační výška	2,3 m
Povinné uzemnění	Ano
Opatření proti vlhkosti	Neinstalujte ve velmi vlhkém prostředí
Údržba: roční čištění	Vyčistěte motor a zkontrolujte součásti
Údržba: ložisko	Zkontrolujte a v případě potřeby vyměňte (technikem)
Zákaz čištění proudem vody	Ano, neponořujte ani nestříkejte
Průměr připojení	200 mm (vstup)
Typ elektrického připojení	Zásuvka nebo přímé připojení s hlavním vypínačem

Často kladené otázky - CDAIR-10S MSW

Jak nainstalovat ventilátor CDAIR-10S?

Instalace musí být pevně upevněna ve výšce >2,3 m. Připojte potrubí pomocí objímek, upevněte ventilátor na rám. Ujistěte se, že sací otvor je v místnosti a ve stropě je kontrolní otvor. Uzemněte zařízení a před jakýmkoli zásahem vypněte napájení.

Mohu použít tento ventilátor v koupelně?

Ne, nedoporučuje se instalovat zařízení na velmi vlhkém místě. Stupeň krytí IPX2 poskytuje omezenou ochranu proti kapkám vody, ale nadměrná vlhkost může poškodit motor.

Jaká je hlučnost CDAIR-10S?

Hlučnost je 65 dB, což odpovídá střední úrovni hluku. Pro snížení hluku se ujistěte, že jsou potrubí dobře upevněna a ventilátor je čistý.

Jak udržovat ventilátor?

Každoročně čistěte motor a kontrolujte součásti. Před údržbou vypněte napájení. Nepoužívejte proud vody ani ostré kovové předměty. V případě neobvyklého hluku nechte ložisko zkontrolovat technikem.

Jaký elektrický výkon tento model vyžaduje?

Ventilátor má jmenovitý výkon 140 W, při napětí 230 V~ / 50 Hz a proudu 0,7 A. Použijte vhodný obvod s uzemněním.

Je tento ventilátor vhodný pro průmyslové větrání?

Ano, jedná se o kruhový potrubní ventilátor s průtokem vzduchu 590 m³/h a tlakem 566 Pa, vhodný pro rezidenční nebo komerční aplikace. Zkontrolujte rozměry vašich potrubí (průměr 200 mm).

Jak připojit ventilátor k elektrické síti?

Můžete použít zásuvku v souladu s bezpečnostními normami. Pokud je kabel pevný, připojte jej přes hlavní vypínač s rozpínací vzdáleností kontaktů nejméně 3 mm. Uzemnění je povinné.

Co dělat v případě neobvyklého hluku nebo poklesu výkonu?

Zastavte zařízení, vypněte napájení a zkontrolujte ložiska. V případě potřeby nechte ložisko vyměnit kvalifikovaným technikem. Ujistěte se také, že nejsou ucpané lopatky.

Jaké jsou přesné rozměry CDAIR-10S?

Rozměry jsou 365 mm (šířka) x 370 mm (hloubka) x 225 mm (výška). Hmotnost je 5,51 kg. Vstupní průměr je 200 mm.

Jak likvidovat zařízení na konci životnosti?

Nevyhazujte ho do směsného odpadu. Odevzdejte ho do sběrného místa pro elektrická a elektronická zařízení. Recyklovatelné plasty jsou označeny. Informujte se na obecním úřadě o místním recyklačním středisku.

NÁVOD K OBSLUZE CDAIR-10S MSW

Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řídte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.

Technické údaje

Popis parametru Hodnota parametru
Stůl pro horní frézku	Kruhový potrubní ventilátor
Model	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Jmenovité napětí [V~] / frekvence [Hz]	230 / 50
Jmenovitý výkon[W]	210	150	140
Třída ochrany	I
Krytí IP	IPX2
Aktuální [A]	1,23	0,85	0,7
Emitovaný hluk [dB]	68	65	65
Průtok vzduchu [m3/h]	1310	1022	590
Maximální tlak [Pa]	696	552	566
Rychlost otáčení [ot./min]	2480	2415	2592
Průměr výstupu [mm]	315	250	200
Rozměry (šířka x hloubka x výška) [mm]	430 x 445 x 240	360 x 375 x 210	365 x 370 x 225
Hmotnost [kg]	7,24	5,42	5,51

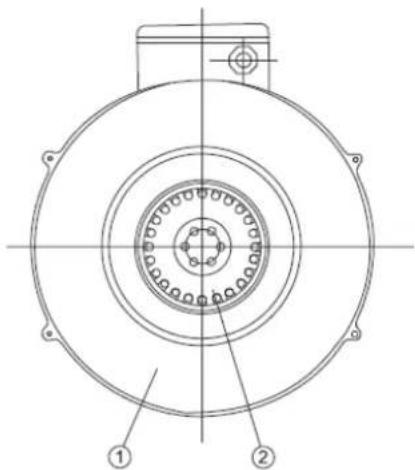

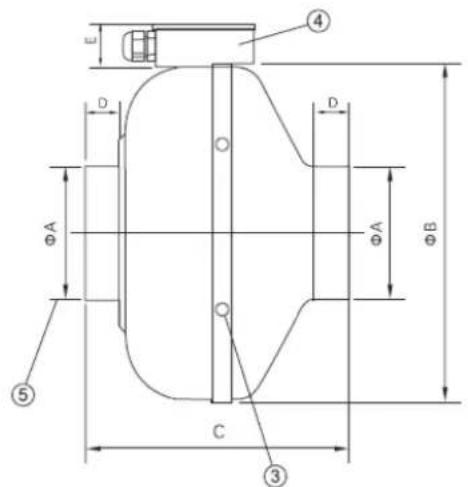

Komponenta č	1	2	3	4	5
Název součásti	Věc Motor	Otvor pro závěs		Přípojková skřín	Spoj potrubí

Model	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Rozměr A [mm]	315	250	200
Rozměr B [mm]	402	333	333
Rozměr C [mm]	258	206	223
Rozměr D [mm]	25	27	25
Rozměr E [mm]	41	41	41

Instalace a použití

• Neinstalujte na místě s vysokou vlhkostí.
• Celá instalace by měla být pevně upevněna.
• Otvor pro přívod vzduchu by měl být v místnosti.
  • Ve stropě by měl být alespoň jeden kontrolní otvor.
• Spotřebič musí být uzemněn.
• Je třeba dbát na to, aby se plyn z otevřených dýchacích cest nebo jiného odpáleného zařízení nedostal zpět do interiéru.
  • Výška instalace musí být větší než 2,3 metru.
• Při použití elektrické zásuvky by měl být napájecí kabel zapojen v souladu s bezpečnostními normami. Když je napájecí kabel připojen přímo k napájecímu vedení, napájecí vedení by mělo být naplněno na vzdálenost kontaktů nejméně 3 mm vypínače pro všechny póly a musí mít spolehlivé uzemňovací zařízení.
  • Tvar trubky nesmí být proveden následovně:

Tato řada produktů je přímo spojena s trubkami, oba konce pomocí svorky utáhněte a poté připevněte ventilátor k rámu. Před použitím ventilátor přepněte rukama a vyzkoušejte, zda je rotace ventilátoru volná, bez jakéhokoli zablokování nebo pádu. Poté zapněte a spustte provozní ventilátor, pokud se nevyskytnou žádné další problémy, jako je přehřívání, hluk a příliš pomalé chvění zubů, lze zařízení normálně používat.

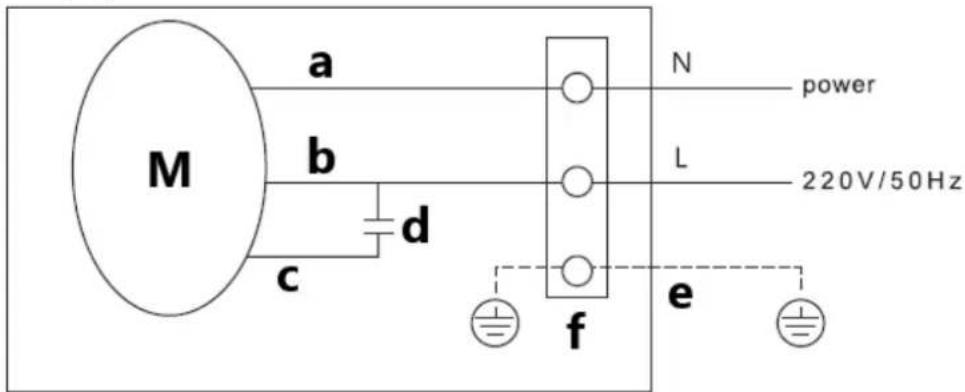

Schéma zapojení

e - žlutý/zelený vodič

N - modrý vodič

L – hnědý drát

ÚDRŽBA

- Potrubní ventilátor by měl být čištěn a kontrolován jednou ročně (vyčistěte motor; součásti nesmí být vystaveny vlhkosti), aby fungoval bezpečně a prodloužila se jeho životnost.

• Před jakoukoli údržbou odpojte napájení a počkejte, až se rotující prvky zastaví.
• Pokud dojde k abnormálnímu hluku nebo výraznému snížení účinnosti, zkontrolujte ložisko a v případě potřeby jej vyměňte (provádí pouze kvalifikovaný servisní technik).
• Zařízení nestříkejte proudem vody ani jej neponořujte do vody.
  • Nedovolte, aby se voda dostala dovnitř zařízení přes otvory v krytu zařízení.
• K čištění nepoužívejte ostré a/nebo kovové předměty (např. drátěný kartáč nebo kovovou špachtli), protože by mohly poškodit povrchový materiál spotřebiče.

Likvidace použitých přístrojů

Nevyhazujte toto zařízení do komunálního odpadu. Předejte jej na sběrné a recyklační místo elektrických a elektrických zařízení. Zkontrolujte symbol na produktu, návodu k použití a balení. Plasty použité ke konstrukci zařízení lze recyklovat v souladu s jejich označením. Výběrem recyklace významně přispíváte k ochraně našeho životního prostředí.

Informace o místním recyklačním zařízení získáte od místních úřadů.

M – motor a – modrý drôt b – čierny drôt c – hnedý drôt

d – kondenzátor e - žltý/zelený vodič N – modrý vodič L – hnedý drôt

Údržba

Likvidácia použitých zariadení
